RT-TS 2231 UD - Scie sur table EINHELL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Scie sur table
Marque	EINHELL
Modèle	RT-TS 2231 UD
Tension d'alimentation	400 V / 3~50 Hz
Puissance moteur	2200 W (S6 40 %)
Régime moteur	2800 min⁻¹
Hauteur de coupe à 90°	83 mm
Hauteur de coupe à 45°	60 mm
Dimensions du plateau principal	790 x 580 mm
Plateau supplémentaire	790 x 400 mm
Hauteur de travail	840 mm
Dimensions machine (L x l x H)	1100 x 960 x 1150 mm
Poids net	58,9 kg
Poids brut	63,1 kg
Inclinaison de la lame	0 - 45°
Inclinaison du plateau de guidage	0 - 45°
Diamètre de la lame	315 mm
Alésage de la lame	30 mm
Raccord d'aspiration	100 mm
Frein de moteur	Mécanique
Réglage hauteur de lame	Sur roulement à billes
Chariot coulissant	Monté sur roulement à billes, guide anodisé
Butée de longueur	Avec loupe intégrée
Piétement déplaçable	Avec poignées de transport
Revêtement	Peinture époxy anti-rouille
Entretien et nettoyage	Nettoyer régulièrement la table et les guides ; lubrifier les parties mobiles ; vérifier les balais moteur.
Sécurité	Utiliser des lunettes de protection ; ne jamais retirer les dispositifs de sécurité ; débrancher avant entretien.
Pièces détachées	Lames de scie CT 315 x 30 mm 24 et 48 dents (réf. 45.020.60 / 45.020.11)
Numéro d'article	43.071.42
Code EAN	4006825 541298

FOIRE AUX QUESTIONS - RT-TS 2231 UD EINHELL

Comment régler la hauteur de la lame ?

Utilisez le volant de réglage situé sur le côté de la machine. Tournez-le pour monter ou descendre la lame. Le mécanisme est monté sur roulement à billes pour une précision accrue.

Comment incliner la lame pour une coupe en biais ?

Déverrouillez la poignée de blocage sous la table, inclinez la lame de 0 à 45° à l'aide du levier, puis reverrouillez la poignée. L'angle se lit sur le rapporteur gradué.

Quel type de lame utiliser avec ce modèle ?

Utilisez des lames de scie CT de diamètre 315 mm avec un alésage de 30 mm. Le modèle est livré avec une lame 24 dents ; une lame 48 dents est disponible en option (réf. 45.020.11).

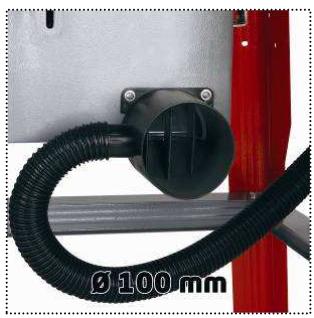

Comment raccorder un aspirateur ?

Le raccord d'aspiration a un diamètre de 100 mm. Branchez simplement le tuyau de votre aspirateur à l'adaptateur fourni. Un système d'aspiration réduit considérablement la poussière.

La scie ne démarre pas, que faire ?

Vérifiez d'abord l'alimentation électrique (400 V triphasé). Assurez-vous que le frein mécanique est débloqué. Si le problème persiste, consultez un professionnel.

Comment déplacer la scie sur table ?

Grâce au piétement déplaçable et aux poignées de transport, vous pouvez incliner la machine sur ses roues et la déplacer facilement. Assurez-vous que la lame est abaissée.

Quelle est la hauteur de coupe maximale ?

À 90°, la hauteur de coupe est de 83 mm ; à 45°, elle est de 60 mm. Ces valeurs sont pour une lame standard.

Comment nettoyer et entretenir la machine ?

Nettoyez la table avec un chiffon sec ; lubrifiez les parties mobiles (roulements, guides) ; vérifiez régulièrement les balais du moteur. Utilisez un produit antirouille sur les surfaces métalliques.

Puis-je utiliser une lame de diamètre différent ?

Il est recommandé d'utiliser uniquement des lames de 315 mm de diamètre avec alésage 30 mm. L'utilisation d'autres dimensions peut compromettre la sécurité et la précision.

Quelles sont les précautions de sécurité essentielles ?

Portez toujours des lunettes de protection et des gants. Ne retirez jamais les dispositifs de sécurité (carter, poussoir). Débranchez la machine avant tout réglage ou entretien.

MODE D'EMPLOI RT-TS 2231 UD EINHELL

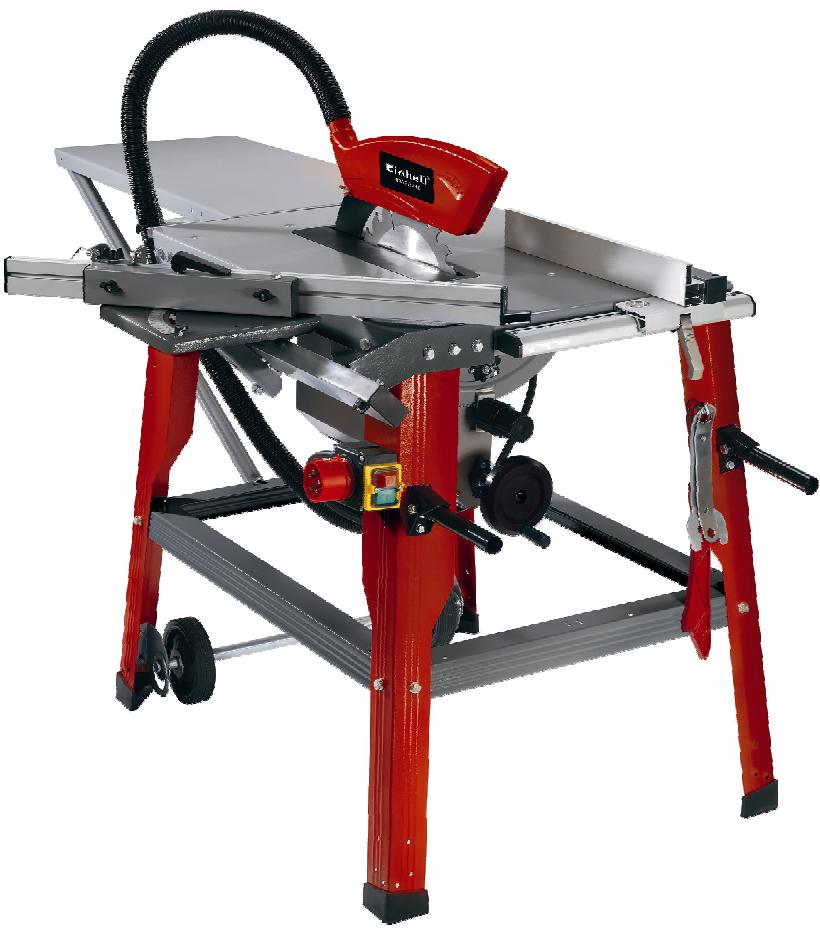

La scie circulaire de table RT-TS 2231 UD est entraînée par un puissant moteur à induction 2,2 kW avec frein mécanique. Elle est en peinture époxy ce qui la protège durablement contre la rouille.

Le réglage en hauteur sur roulement à billes permet de régler la lame facilement.

La loupe intégrée à la butée de longueur facilite la lecture des graduations. Le chariot coulissant est équipé d'un guide en aluminium et peut être incliné de à. Ce chariot, monté sur roulement à billes, se déplace le long de la table grâce à un guide anodisé. Transport facile grâce à son piétement déplacable et à ses poignées;

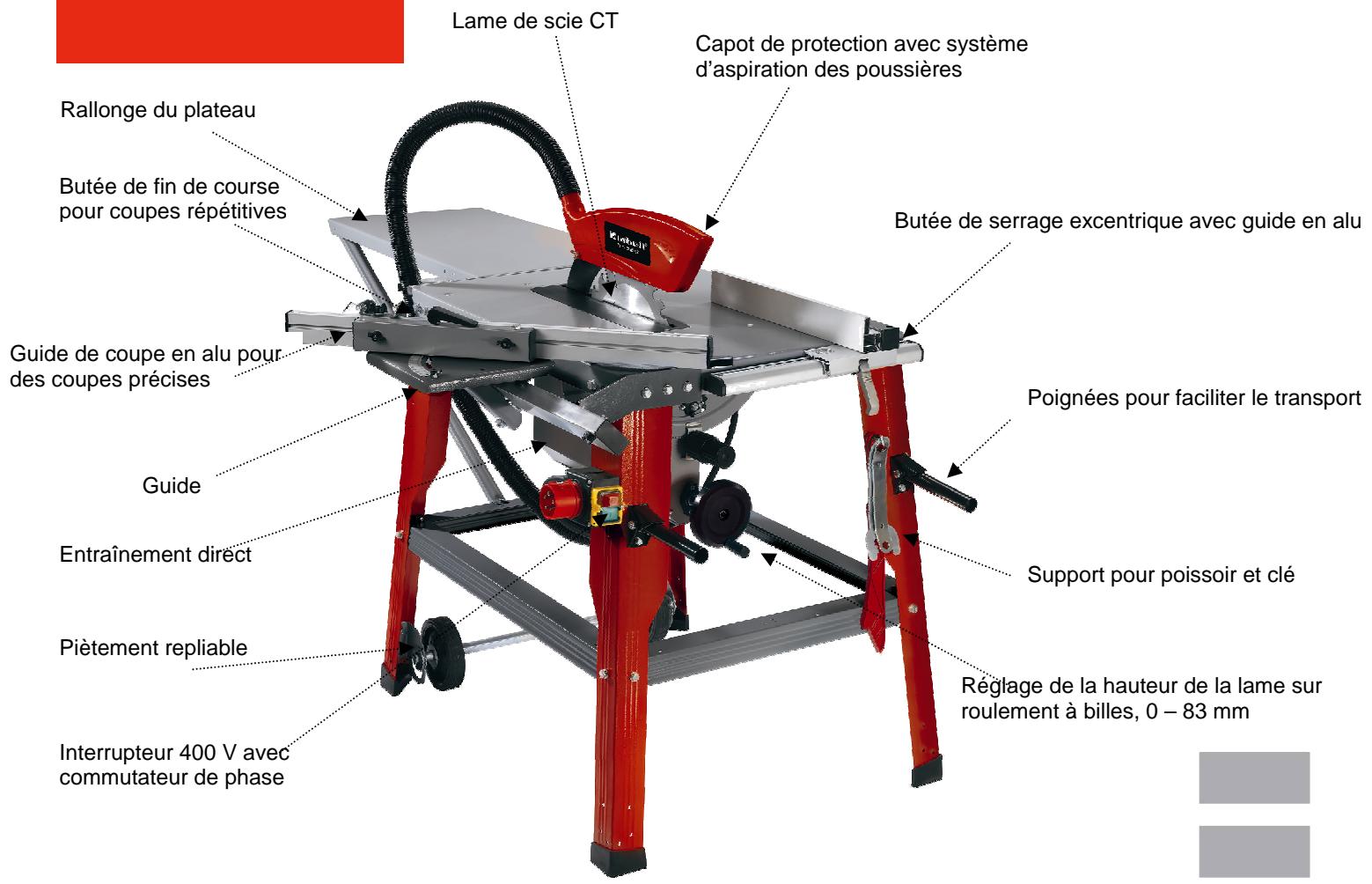

Caracteristiques

Puisat moteur à induction Frein de moteur mécanique Piedement et plateau en peinture epoxy Chariot coulissant monté sur roulement à billes avec guide anodisé Piedement déplacable et poignées pour faciliter le transport Butée de serrage excentrique avec guide en alu Réglage de la hauteur de la lame sur roulement à billes Rallonge du plateau Inclinaison lame de scie 0 - 45° Raccord pour aspiration des poussières 100mm inclus Lame de scie CT

Numéro article

Lame de scie CT 315 x 30 mm 24 dents Lame de scie CT 315 x 30 mm 48 dents

45.020.60 45.020.11

Informations logistiques :

Type: RT-TS 2231 UD

Numéro article : 43.071.42

Numéro Ident. : 01017

Code EAN: 4006825 541298

Emballage : 870 x 640 x 440 mm

Conditionnement : 1 pièce

20": 84 pieces

40" : 176 pièces

40" HC: -- pièce

Poids net : 58,9 kg

Poids brut: 63,1kg

Données techniques :

Moteur moteur à induction Puissance 2.200 Watt (S6 40%) Régime 2.800 min Alimentation 400 V 3~50 Hz Hauteur de coupe 90°: 83 mm; 45°: 60 mm Dimensions du plateau 790 x 580 mm Hauteur de travail env.. 840 mm Plateau supplémentaire 790 × 400 ~mm Dimensions de la machine sans plateau supplémentaire: 1.100 × 960 × 1.150 ~mm Lame de scie CT 0315 Inclinaison de la lame 0 - 45° Inclinaison du plateau de guidage 0 - 45°
