Marque	EINHELL
Modèle	BT-ML 300
Type de produit	Tour à métaux
Dimensions du colis (L x l x h)	770 x 330 x 330 mm
Poids net	37 kg
Poids brut	40 kg
Tension d'alimentation	230 V / 50 Hz
Puissance	350 W (S3 50%)
Hauteur de pointe	90 mm
Diamètre maximal de la pièce	180 mm
Longueur maximale de la pièce / entraxe	300 mm
Diamètre extérieur maximum usinable	75 mm
Alésage de la broche	20 mm
Broche de travail	MK 3
Douille de contre-poupée	MK 2
Concentricité	0,01 mm
Plage de vitesses (1ère gamme)	0 - 1 100 min-1
Plage de vitesses (2ème gamme)	0 - 2 500 min-1
Variateur de vitesse	Oui, continu
Commande de rotation	Marche avant / arrière
Arrêt d'urgence	Oui
Mandrin	3 mors, avec mors de serrage internes et externes
Contre-pointe	Avec pointe tournante
Avance automatique	Oui, avec jeu de roues dédié
Fonctions d'usinage	Tournage longitudinal, dressage, filetage
Entretien et nettoyage	Nettoyer régulièrement les glissières, lubrifier les parties mobiles, vérifier les balais du moteur
Sécurité	Arrêt d'urgence, protection contre les surcharges, capot de protection recommandé
Accessoires disponibles	Jeu de ciseaux (11 pcs), lunette, plateau, mandrin 4 mors, pointe tournante MK2
Code-barres	4006825 541533

FOIRE AUX QUESTIONS - BT-ML 300 EINHELL

Comment changer la vitesse de rotation sur le tour BT-ML 300 ?

Le tour dispose de deux gammes de vitesses et d'un variateur continu. Pour changer de gamme, déplacez la courroie sur les poulies. Le variateur permet un réglage progressif de 0 à 1 100 tr/min (1ère gamme) ou de 0 à 2 500 tr/min (2ème gamme).

Quels types de matériaux peut-on usiner avec ce tour ?

Ce tour est conçu pour l'usinage de métaux, de plastiques et de matériaux similaires. Il permet le tournage longitudinal et le dressage de pièces rondes ou de formes régulières (3, 6 ou 12 côtés) d'un diamètre maximal de 75 mm et d'une longueur de 300 mm.

Comment installer le mandrin trois mors ?

Assurez-vous que la broche est propre. Vissez le mandrin sur le filetage de la broche dans le sens de rotation. Serrez-le à l'aide d'une clé. Les mors de serrage internes et externes sont interchangeables pour s'adapter aux différents diamètres de pièces.

Que faire si le tour ne démarre pas ?

Vérifiez d'abord l'alimentation électrique et le fusible. Assurez-vous que l'arrêt d'urgence n'est pas enfoncé. Si le problème persiste, contrôlez les balais du moteur et le câble d'alimentation. Consultez la notice pour les détails.

Comment réaliser un filetage avec ce tour ?

Le tour est équipé d'une vis mère avec avance réglable. Sélectionnez le pas de filetage souhaité en ajustant les roues de changement de vitesses. Utilisez un outil de filetage et engagez l'avance automatique pour couper le filet.

Quelle est la capacité maximale de la contre-poupée ?

La douille de la contre-poupée est de type MK 2 (cône Morse n° 2). Elle permet de supporter des pièces longues jusqu'à 300 mm. Utilisez une pointe tournante adaptée.

Comment entretenir le tour BT-ML 300 ?

Après chaque utilisation, nettoyez les copeaux et la poussière. Lubrifiez régulièrement les glissières, les vis mères et les engrenages. Vérifiez périodiquement les balais du moteur et remplacez-les si nécessaire.

Quels accessoires sont disponibles pour ce tour ?

EINHELL propose plusieurs accessoires optionnels : un jeu de ciseaux de 11 pièces (réf. 45.050.20), une lunette (45.050.21), un plateau (45.050.22), un mandrin quatre mors (45.050.23) et une pointe tournante MK 2 (45.050.24).

Comment régler la concentricité ?

La concentricité maximale est de 0,01 mm. Pour la vérifier, placez un comparateur sur la pièce. Si nécessaire, ajustez le mandrin ou la contre-pointe. Un bon alignement de la poupée fixe et de la contre-poupée est essentiel.

Le tour peut-il usiner des pièces de forme carrée ?

Oui, en utilisant le mandrin quatre mors en option (réf. 45.050.23). Ce mandrin permet de serrer des pièces carrées ou de forme irrégulière grâce à ses mors indépendants.

MODE D'EMPLOI BT-ML 300 EINHELL

The metal lathe is particularly suitable for longitudinal turning and facing of round or regularly 3-, 6- or 12-shape-edged work pieces made of metal, plastics or similar materials with a diameter max. 75mm and a length of max. 300mm . The hollow lathe spindle also allows straining of longer work pieces with a max. diameter of 20mm . Due to the leading spindle with adjustable infeed the application for thread-turnings is also possible.

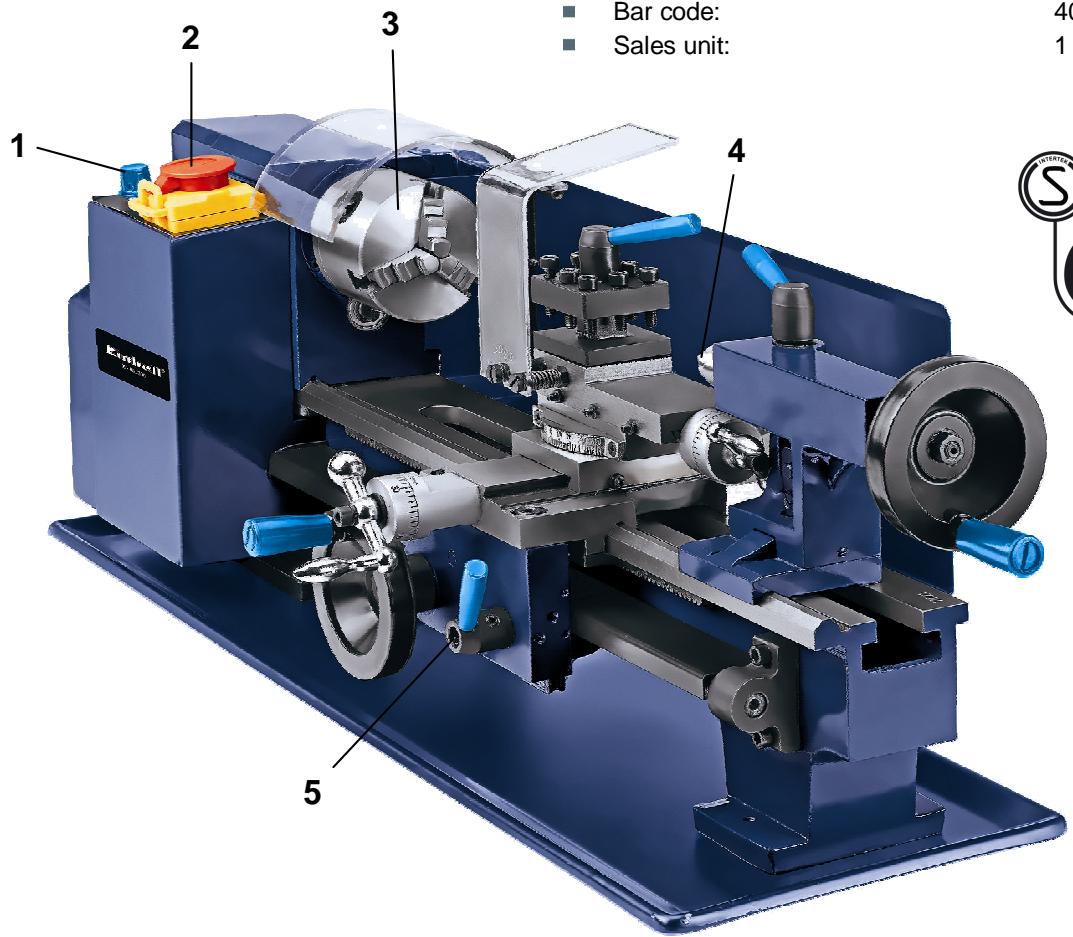

Features

Continuous speed control (1)
Switch for left/right turning
Emergency off switch (2)
Three jaw chuck including internally and externally stepped clamp jaws (3)
In-line centre (4)
Wheel set for different lathe feed
Automatic feed (5)

Technical data

Mains: 230V 50Hz
Power: 350 W S3 50%
Centre height: 90 mm
Max.work piece diameter: 180 mm
Max.work piece length/centre width: 300 mm
Max.workable outside diameter: 75 mm
Max. spindle admission: 0 20 mm
Work spindle: MK 3
Tailstock centre sleeve: MK 2
Concentricity: 0.01 mm
Speed step 1: 0-1.100 min ^-1
Speed step 2: 0 - 2.500min^-1
Net weight: 37.0 kg
Gross weight: 40.0 kg
Packing dimensions: 770 × 330 × 330 ~mm
Bar code: 4006825 541533
Sales unit: 1 pc

As special accessories available:

Chisel-Set 11 pcs.

Ideal for turning and facing off, in- and outside turning, cutting threads for roughing and smoothing.

Art.-No.: 45.050.20

Bar code: 4006825 556681

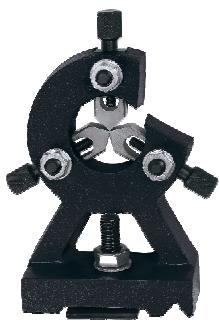

Bezel

Ideal for taking up long parts

Art.-No.: 45.050.21

Bar code: 4006825 556735

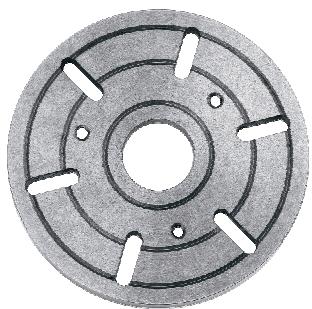

Face plate

Ideal for unequal parts

Art.-No.: 45.050.22

Bar code: 4006825 556711

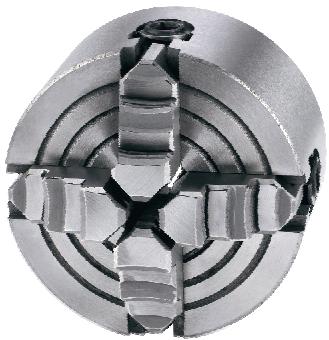

Four-jaw-chuck

It's meant for taking up square parts

Art.-No.: 45.050.23

Bar code: 4006825 556728

In-line-centre MK 2

Allows turning between corners

Art.-No.: 45.050.24

Bar code: 4006825 556698
