Type de produit	Poste à souder à électrode enrobée (MMA)
Marque	EINHELL
Modèle	BT-EW 200
Alimentation électrique	230/400 V ~ 50 Hz (monophasé/triphasé)
Fusible recommandé	16 A
Courant de soudure	57 – 200 A (réglable en continu)
Diamètre des électrodes	2 à 4 mm
Tension à vide	48 V
Poids net	23,5 kg
Dimensions (emballage)	670 x 265 x 330 mm
Protection thermique	Disjoncteur thermique avec voyant de contrôle
Accessoires inclus	Masque de protection, câble adaptateur
Norme de sécurité	EN 60974-1
Mobilité	Appareil mobile (poignée de transport intégrée)
Utilisation principale	Soudure de plaques, angles et tubes en fer
Réglage d’intensité	Variable en continu, adapté aux différentes épaisseurs
Entretien courant	Nettoyage des connecteurs et vérification des câbles
Précautions d’emploi	Utiliser un masque avec verre filtrant, gants et vêtements ignifugés
Code EAN	4006825541656
Pièces détachées	Disponibles auprès du fabricant (électrodes, câbles, masque)

FOIRE AUX QUESTIONS - BT-EW 200 EINHELL

Quel type de courant de soudure ce poste utilise-t-il ?

Le BT-EW 200 est un poste à souder à courant alternatif (AC) pour électrodes enrobées (MMA). Il fonctionne sur secteur 230/400 V.

Puis-je souder de l'acier inoxydable avec cet appareil ?

Oui, à condition d'utiliser des électrodes adaptées à l'inox (par exemple électrodes rutiles ou basiques). L'intensité réglable de 57 à 200 A permet de souder différentes épaisseurs.

Quelle est la section de câble nécessaire pour l'alimentation ?

Pour une installation en 230 V, il est recommandé d'utiliser une prise de courant 16 A avec un câble de section minimale 2,5 mm². En triphasé 400 V, une section de 1,5 mm² suffit.

Le masque de protection est-il inclus ?

Oui, le poste est livré avec un masque de protection standard. Pour un confort optimal, vous pouvez le remplacer par un masque à auto-assombrissement.

Comment régler l'intensité du courant ?

Tournez le bouton de réglage continu (repère 2 sur la notice). Commencez par une intensité faible et augmentez progressivement selon l'épaisseur des pièces et le diamètre de l'électrode.

Que faire si le voyant de protection thermique s'allume ?

Le disjoncteur thermique a déclenché. Arrêtez de souder et laissez refroidir l'appareil pendant environ 10 à 15 minutes. Le voyant s'éteindra automatiquement.

Quelle est la tension à vide et est-elle dangereuse ?

La tension à vide est de 48 V, ce qui est considéré comme sûr dans des conditions normales (basse tension). Toutefois, évitez tout contact en environnement humide.

Puis-je utiliser des électrodes de 3,2 mm ?

Oui, les électrodes de 2 à 4 mm sont compatibles. Pour une électrode de 3,2 mm, réglez l'intensité entre 90 et 130 A selon l'épaisseur.

Comment entretenir l'appareil ?

Débranchez toujours l'appareil avant nettoyage. Dépoussiérez l'intérieur avec un pinceau sec, vérifiez les connexions et l'état des câbles. Ne jamais utiliser de solvants.

Où trouver des pièces de rechange ?

Les pièces détachées (câbles, porte-électrode, pince de masse) sont disponibles auprès du SAV EINHELL ou chez les revendeurs agréés. Utilisez la référence produit BT-EW 200.

MODE D'EMPLOI BT-EW 200 EINHELL

Ce poste à souder est particulièrement adapté à la soudure de plaques de fer, d'angles en fer, de tubes... Le grand avantage des postes à souder électriques : ils n'ont pas besoin de chauffer, la soudure peut être réalisée dès le démarrage de l'appareil. Les pièces à résistance différente peuvent aussi être soudées ensemble sans problème.

Caracteristiques

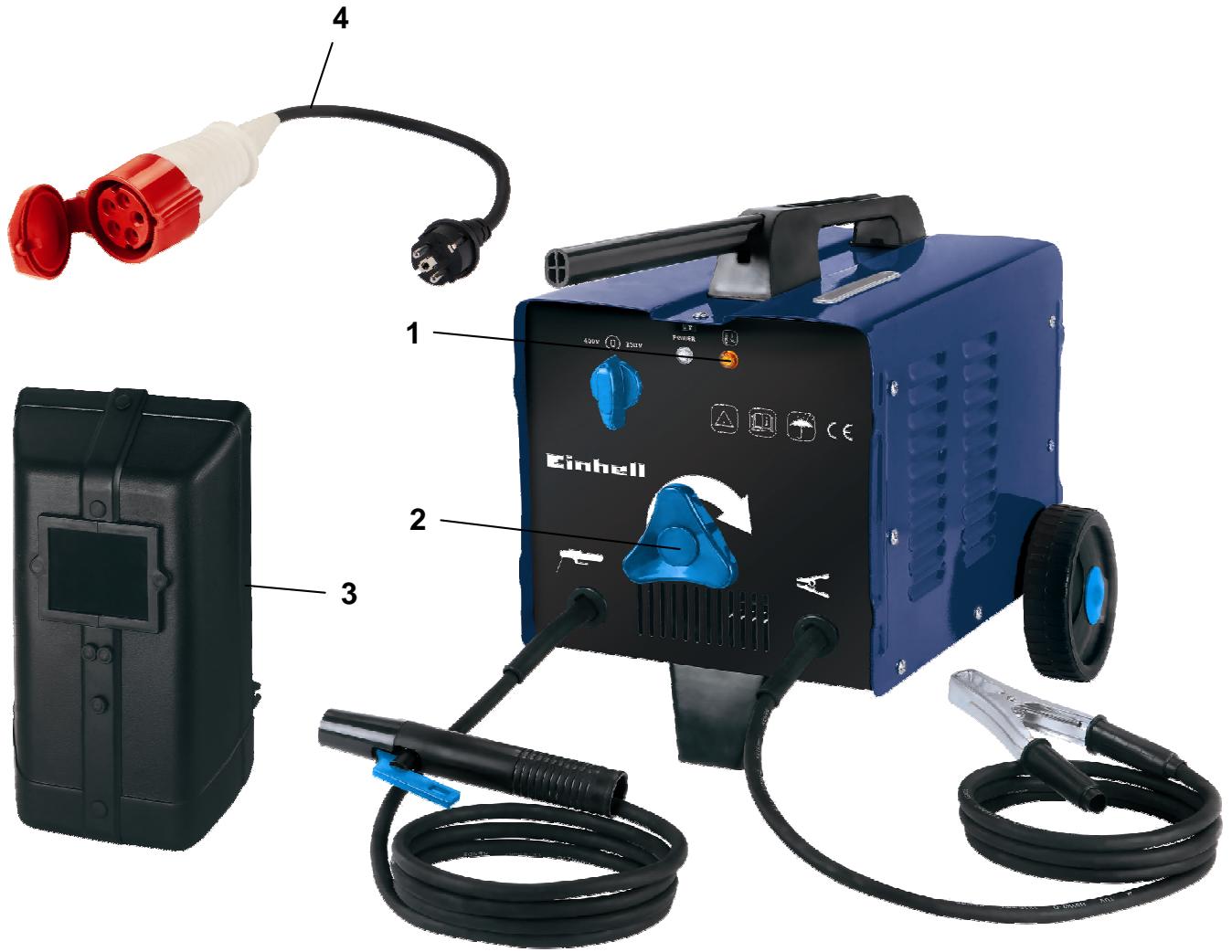

Disjoncteur thermique avec voyant de contrôle (1) Intensité du courant ajustable en continu (2) Masque de protection inclus (3) Standard Européen EN 60974-1 Cable adaptateur (4) Mobile

Données techniques

Alimentation: 230/400 V ~ 50 Hz Fusible: 16 A Courant de soudure: 57-200 A Electrodes: 02-4mm Tension à vide: 48 V Poids: 23.5 kg Emballage: 670 x 265 x 330 mm EAN: 4006825541656 Unité de vente: 1 pc
