MODE D'EMPLOI BG-SP 400 RB EINHELL

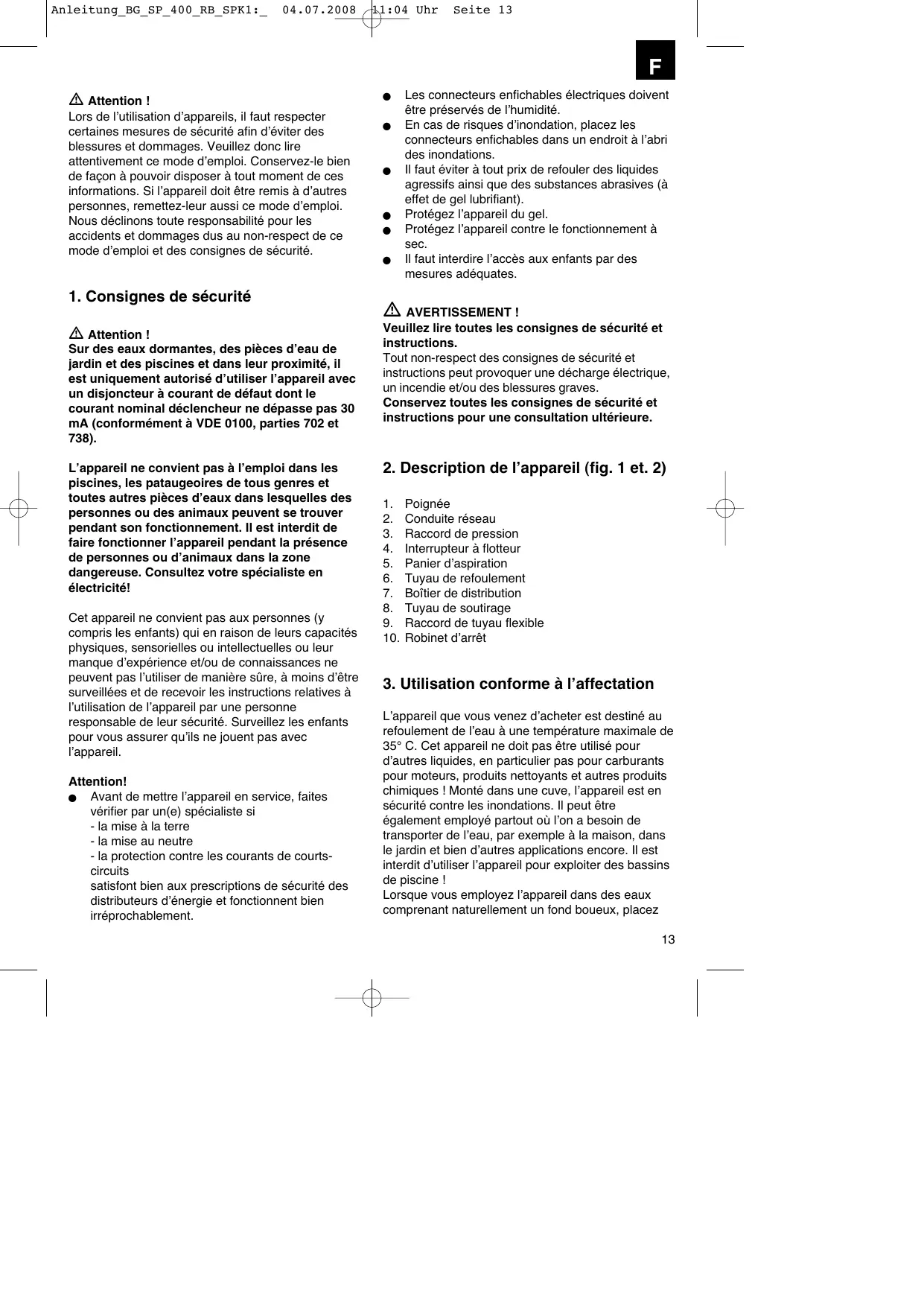

1. Consignes de sécurité  Attention ! Sur des eaux dormantes, des pièces d’eau de jardin et des piscines et dans leur proximité, il est uniquement autorisé d’utiliser l’appareil avec un disjoncteur à courant de défaut dont le courant nominal déclencheur ne dépasse pas 30 mA (conformément à VDE 0100, parties 702 et 738). L’appareil ne convient pas à l’emploi dans les piscines, les pataugeoires de tous genres et toutes autres pièces d’eaux dans lesquelles des personnes ou des animaux peuvent se trouver pendant son fonctionnement. Il est interdit de faire fonctionner l’appareil pendant la présence de personnes ou d’animaux dans la zone dangereuse. Consultez votre spécialiste en électricité! Cet appareil ne convient pas aux personnes (y compris les enfants) qui en raison de leurs capacités physiques, sensorielles ou intellectuelles ou leur manque dʼexpérience et/ou de connaissances ne peuvent pas lʼutiliser de manière sûre, à moins dʼêtre surveillées et de recevoir les instructions relatives à lʼutilisation de lʼappareil par une personne responsable de leur sécurité. Surveillez les enfants pour vous assurer quʼils ne jouent pas avec lʼappareil. Attention!  Avant de mettre lʼappareil en service, faites vérifier par un(e) spécialiste si - la mise à la terre - la mise au neutre - la protection contre les courants de courtscircuits satisfont bien aux prescriptions de sécurité des distributeurs dʼénergie et fonctionnent bien irréprochablement.

Il faut éviter à tout prix de refouler des liquides agressifs ainsi que des substances abrasives (à effet de gel lubrifiant).

Protégez lʼappareil du gel. Protégez lʼappareil contre le fonctionnement à sec. Il faut interdire lʼaccès aux enfants par des mesures adéquates.

Veuillez lire toutes les consignes de sécurité et instructions. Tout non-respect des consignes de sécurité et instructions peut provoquer une décharge électrique, un incendie et/ou des blessures graves. Conservez toutes les consignes de sécurité et instructions pour une consultation ultérieure.

2. Description de lʼappareil (fig. 1 et. 2)

1. 2. Boîtier de distribution Tuyau de soutirage Raccord de tuyau flexible Robinet dʼarrêt

3. Utilisation conforme à lʼaffectation

Lʼappareil que vous venez dʼacheter est destiné au refoulement de lʼeau à une température maximale de 35° C. Cet appareil ne doit pas être utilisé pour dʼautres liquides, en particulier pas pour carburants pour moteurs, produits nettoyants et autres produits chimiques ! Monté dans une cuve, lʼappareil est en sécurité contre les inondations. Il peut être également employé partout où lʼon a besoin de transporter de lʼeau, par exemple à la maison, dans le jardin et bien dʼautres applications encore. Il est interdit dʼutiliser lʼappareil pour exploiter des bassins de piscine ! Lorsque vous employez lʼappareil dans des eaux comprenant naturellement un fond boueux, placez 13

Anleitung_BG_SP_400_RB_SPK1:_

La machine doit exclusivement être employée conformément à son affectation. Chaque utilisation allant au-delà de cette affectation est considérée comme non conforme. Pour les dommages en résultant ou les blessures de tout genre, le producteur décline toute responsabilité et lʼopérateur/lʼexploitant est responsable. Veillez au fait que nos appareils, conformément à leur affectation, nʼont pas été construits, pour être utilisés dans un environnement professionnel, industriel ou artisanal. Nous déclinons toute responsabilité si lʼappareil est utilisé professionnellement, artisanalement ou dans des sociétés industrielles, tout comme pour toute activité équivalente.

4. Données techniques

5.2 Montage de la pompe dans le fût à eau de pluie (fig. 5) 1. Placez l’appareil dans le fût à eau de pluie. 2. Fixez le multiple sur le bord du fût à eau de pluie. Tordez pour ce faire la fixation élastique logée de façon excentrique (A) de telle manière que le multiple (7) puisse être collé fixement sur le bord du fût à eau de pluie. A respecter! Lors de lʼinstallation, faites attention à ne jamais suspendre lʼappareil librement à la conduite de pression ni à le monter à un câble électrique. Lʼappareil doit être suspendu à la poignée prévue à cet effet ou être placé sur le fond de la cuve. Dans le but de garantir un fonctionnement irréprochable de lʼappareil, le fond de la cuve doit toujours être exempt de boue ou dʼautres impuretés. Lorsque le niveau de lʼeau est trop faible, la boue qui se trouve dans la cuve peut rapidement sécher, ce qui est un obstacle au bon démarrage de lʼappareil. Raison pour laquelle il est nécessaire de contrôler lʼappareil régulièrement (en effectuant des essais de démarrage). Remarque: Le puits de pompe doit au moins mesurer 40 x 40 x 50 cm pour que lʼinterrupteur à flotteur puisse se mouvoir librement. 5.3 Branchement secteur Votre appareil est déjà pourvu dʼune fiche à contact de protection. Lʼappareil est destiné à être raccordé à une prise de courant de sécurité 230 V ~ 50 Hz. Assurez-vous que la prise de courant est suffisamment protégée (mini. 6 A), et est dans un état irréprochable. Engagez la fiche secteur dans la prise de courant et lʼappareil est prêt au fonctionnement.

Hauteur de point de commutation : ARRET min. env. 5 cm

5. Avant la mise en service

5.1. Montage (fig. 3 et 4) 1. Vissez le raccord de tuyau flexible (9) sur l’appareil. 2. Enfichez le tuyau de refoulement (6) et le tuyau de soutirage (8) sur le multiple (7). Veillez à ce 14

Ce travail doit uniquement être effectué par un spécialiste électricien ou du service après-vente afin dʼéviter tout risque. Vérifiez que la conduite de pression est montée dans les règles de lʼart.  Assurez-vous que lʼalimentation électrique est de 230 V ~ 50 Hz.  Vérifiez que la prise de courant électrique est en bon état.  Assurez-vous que lʼhumidité ou lʼeau nʼentre jamais en contact avec le branchement secteur.  Assurez-vous que lʼappareil fonctionne à sec.  Pour soutirer de l’eau, ouvrez le robinet d’arrêt (10).  Pour la mise hors circuit de l’appareil, retirez la fiche de contact de la prise de courant. Réglage du point de contact de mise en / hors circuit : On peut régler en continu le point de contact de mise en / hors circuit de l’interrupteur à flotteur. Pour ce faire, déplacez le câble du flotteur dans l’attache de câbles (fig. 6). Avant la mise en service, vérifiez les points suivants:  Lʼinterrupteur à flotteur doit être fixé pour que la hauteur de point de commutation : MARCHE et la hauteur de point de commutation : ARRET puissent être atteintes facilement et avec peu dʼefforts. Vérifiez ce point en plaçant lʼappareil dans un récipient, rempli dʼeau, et levez lʼinterrupteur à flotteur précautionneusement avec la main puis abaissez-le à nouveau. Vous pouvez voir si lʼappareil se met en ou hors circuit.  Veillez également à ce que lʼécart entre la tête du flotteur et le support de câble ne soit pas trop faible. En cas dʼécart trop faible, un fonctionnement irréprochable nʼest pas garanti.  Veillez lors du réglage de lʼinterrupteur à flotteur que ce dernier ne touche pas le fond avant la mise hors service de lʼappareil. Attention ! Risque de fonctionnement à sec.

7. Remplacement de la ligne de raccordement réseau

Si la ligne de raccordement réseau de cet appareil est endommagée, il faut la faire remplacer par le producteur ou son service après-vente ou par une personne de qualification semblable afin dʼéviter tout risque.

8. Nettoyage, maintenance et commande de pièces de rechange

Attention! Avant chaque travail de maintenance, débranchez la prise secteur. Lorsque vous lʼutilisez en la transportant, nettoyez lʼappareil après chaque emploi avec de lʼeau claire. En cas dʼinstallation fixe, il est recommandé de contrôler tous les 3 mois la fonction de lʼinterrupteur à flotteur. Eliminez les particules de peluches et fibres éventuellement déposées dans le boîtier à lʼaide dʼun jet dʼeau. Tous les 3 mois, débarrassez le fond de la boue et nettoyez également les parois de la cuve. Eliminer les dépôts de lʼinterrupteur à flotteur avec de lʼeau claire. 8.1 Nettoyage du filtre (fig. 7 et 8) Pour protéger l’appareil et la roue de pompe des impuretés importantes, un filtre supplémentaire se trouve dans le panier d’aspiration inférieur. Pour le nettoyage du filtre, veuillez procéder comme suit : 1. Appuyez légèrement sur l’attache latérale (A) dans le sens de la flèche jusqu’à ce que le panier d’aspiration (5) se détache de l’appareil. 2. Retirez le filtre (B) et lavez-le sous de l’eau courante. 3. Replacez ensuite le filtre dans le panier d’aspiration et replacez le panier d’aspiration sur la pompe. 8.2 Maintenance Aucune pièce à lʼintérieur de lʼappareil nʼa besoin de maintenance.

Type de lʼappareil  No. dʼarticle de lʼappareil  No. dʼidentification de lʼappareil  No. de pièce de rechange de la pièce requise Vous trouverez les prix et informations actuelles à lʼadresse www.isc-gmbh.info

9. Mise au rebut et recyclage

Lʼappareil se trouve dans un emballage permettant dʼéviter les dommages dus au transport. Cet emballage est une matière première et peut donc être réutilisé ultérieurement ou être réintroduit dans le circuit des matières premières. Lʼappareil et ses accessoires sont en matériaux divers, comme par ex. des métaux et matières plastiques. Eliminez les composants défectueux dans les systèmes dʼélimination des déchets spéciaux. Renseignez-vous dans un commerce spécialisé ou auprès de lʼadministration de votre commune !

- Placer l'interrupteur à flotteur dans une position plus élevée

- Filtre d'entrée bouché

- L'interrupteur à flotteur ne peut pas s'abaisser

- Monter correctement l'appareil sur le fond de la cuve

Refoulement insuffisant

L'appareil ne refoule pas

L'appareil se déconnecte après une brève durée de fonctionnement

- Température de lʼeau trop élevée, - Veillez à la température la protection du moteur maximale de lʼeau de 35° C! déconnecte

Possibilité de recyclage en alternative à la demande de renvoi : Le propriétaire de lʼappareil électrique est obligé, en guise dʼalternative à un envoi en retour, à contribuer à un recyclage effectué dans les règles de lʼart en cas de cessation de la propriété. Lʼancien appareil peut être remis à un point de collecte dans ce but. Cet organisme devra lʼéliminer dans le sens de la Loi sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies sans composants électroniques.

2. La prestation de garantie s’applique exclusivement aux défauts occasionnés par des vices de fabrication ou de matériau et est limitée à l’élimination de ces défauts ou encore au remplacement de l’appareil. Veillez au fait que nos appareils, conformément à leur affectation, n’ont pas été construits pour être utilisés dans un environnement professionnel, industriel ou artisanal. Un contrat de garantie ne peut avoir lieu dès lors que l’appareil est utilisé à des activités dans des entreprises professionnelles, artisanales ou industrielles ou toute autre activité du même genre. Sont également exclus de notre garantie : les prestations de substitution de dommages dus aux transports, les dommages occasionnés par le non-respect des instructions de montage ou en raison d’une installation non conforme, du non-respect du mode d’emploi

(comme par exemple le raccordement à une mauvaise tension réseau ou à un mauvais type de courant), les applications abusives ou non conformes (comme par exemple une surcharge de l’appareil ou encore l’emploi d’accessoires non homologués), le non-respect des prescriptions de maintenance et de sécurité, l’infiltration de corps étrangers dans l’appareil (comme par exemple du sable, des pierres ou de la poussière), l’emploi de la force ou l’influence extérieure (comme par exemple les dommages dus à une chute), ainsi que l’usure normale conforme à l’utilisation. Le droit à la garantie disparaît dès lors que des interventions ont lieu sur l’appareil. 3. Le délai de garantie s’élève à 2 ans et commence à la date de l’achat de l’appareil. Les demandes de garanties doivent être présentées avant écoulement du délai de garantie, dans les deux semaines suivant le moment auquel le défaut a été reconnu. Toute reconnaissance de demande de garantie après écoulement du délai de garantie est exclue. La réparation ou l’échange de l’appareil n’entraîne nullement une prolongation de la durée de garantie. Elle ne fait pas non plus commencer un nouveau délai de garantie, en raison de cette prestation, pour l’appareil ou pour toute autre pièce de rechange intégrée. Ceci est également valable lorsqu’un service après-vente sur place a été consulté. 4. Pour faire reconnaître votre demande de garantie, veuillez nous envoyer l’appareil défectueux franco de port à l’adresse indiquée ci-dessous. Ajoutez à l’envoi l’original du bon d’achat ou de tout autre preuve de l’achat datée. Veuillez donc toujours bien conserver le bon d’achat en guise de preuve ! Décrivez la raison de la réclamation le plus précisément possible. Si le défaut de l’appareil est compris dans notre prestation de garantie, nous vous retournerons sans délai un appareil réparé ou encore un nouveau. Bien entendu, nous sommes prêts également à réparer les appareils défectueux contre remboursement des frais, dès lors que l’appareil n’est plus ou pas garanti. Pour ce faire, veuillez envoyer l’appareil à notre adresse de service après-vente.
