Type de produit	Poste à souder à l'arc Inverter
Marque	EINHELL
Modèle	BT-IW 100
Alimentation	230 V ~ 50 Hz
Fusible recommandé	16 A
Courant de soudure	10 - 80 A, réglable en continu
Tension à vide	85 V
Diamètre des électrodes	1,6 - 2,5 mm
Cycle de travail	15% à 80 A / 60% à 40 A / 100% à 35 A
Ventilateur de refroidissement	Intégré pour utilisation prolongée
Disjoncteur thermique	Avec voyant de contrôle
Pince électrode	Incluse
Pince de masse	Incluse
Sangle de transport	Intégrée
Poids net	5,3 kg
Poids brut	5,5 kg
Dimensions (emballage)	190 × 215 × 265 mm
EAN	4006825546477
Accessoires optionnels	Masque automatique, brosse acier, marteau métal, électrodes
Entretien et nettoyage	Nettoyer régulièrement les grilles de ventilation et les caches
Sécurité	Disjoncteur thermique avec remise à zéro automatique
Pièces détachées	Pinces électrode et masse, accessoires disponibles
Réparabilité	Pièces détachées disponibles via service après-vente

FOIRE AUX QUESTIONS - BT-IW 100 EINHELL

Quel est le courant de soudure maximal du BT-IW 100 ?

Le courant de soudure maximal est de 80 A, réglable en continu de 10 à 80 A.

Quel type d'électrodes utiliser avec ce poste ?

Ce poste accepte des électrodes de diamètre 1,6 à 2,5 mm.

Comment interpréter le cycle de travail ?

Le cycle de travail indique le pourcentage de temps de soudage sur 10 minutes. Par exemple, 15% à 80 A signifie 1,5 min de soudage continu, puis refroidissement.

Que faire si le voyant de disjoncteur thermique s'allume ?

Attendez que l'appareil refroidisse. Le disjoncteur se réarme automatiquement. Réduisez l'intensité ou le temps de soudage si cela se reproduit.

Puis-je utiliser une rallonge électrique ?

Oui, mais utilisez une rallonge de section suffisante (au moins 1,5 mm²) et déroulée pour éviter la surchauffe.

Comment nettoyer le poste à souder ?

Débranchez l'appareil et nettoyez les grilles de ventilation avec un pinceau sec. Ne jamais utiliser d'eau ou de solvant.

Quels accessoires sont recommandés ?

Utilisez un masque automatique (réf. 15.842.50), une brosse acier (15.934.00) et un marteau métal (15.841.10) pour un travail optimal.

Quelle est la tension d'alimentation requise ?

L'appareil fonctionne sur 230 V ~ 50 Hz avec un fusible de 16 A.

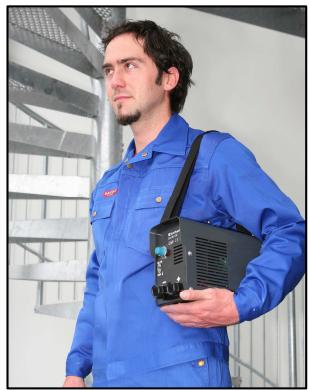

Le poste est-il portable ?

Oui, grâce à son poids de 5,3 kg et sa sangle de transport intégrée.

Où trouver les pièces détachées ?

Les pièces détachées (pinces, électrodes) sont disponibles chez votre revendeur ou via le service après-vente EINHELL.

MODE D'EMPLOI BT-IW 100 EINHELL

Ce poste à souder à l'arc est puissant, portatif et idéal grâce à sa technologie moderne Inverter. Léger et compact.

Le ventilateur de refroidissement intégré permet une utilisation prolongée.

Caracteristiques

Ventilateur de refroidissement Disjoncteur thermique avec voyant de contrôle (1) Intensité de courant réglable en continu (2) Pince électrodes (3) Pince de masse (4) Sangle de transport

Données techniques

Alimentation: 230 V ~ 50 Hz Fusible: 16 A Courant de soudure: 10 - 80 A Tension à vide: 85 V Electrodes: 1.6 - 2.5 mm Puissance: 15% at 80 A/60% at 40 A/

100% at 35 A

Poids net: 5.3 kg Poids brut: 5.5 kg Emballage: 190 × 215 × 265 ~mm EAN: 4006825 546477 Unité de vente: 1 pc

Accessoire supplémentaire:

Masque Automatique

9-13

Brosse acier

Marteau métal

Art.-No.: 15.842.50

EAN:4006825547191

Art.-No.: 15.934.00

EAN: 4006825 156904

Art.-No.: 15.841.10

EAN:4006825152210

Electrode

0 2 x 300 mm, 200 pcs

Electrode

2.5× 350mm,175 pcs

Art.-No.: 15.917.38

EAN:4006825 506334

Art.-No.: 15.917.39

EAN:4006825 506341
