787C2 - Sondeur GPS HUMMINBIRD - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Sondeur GPS avec cartographie
Marque	HUMMINBIRD
Modèle	787C2
Catégorie	Sondeur GPS
Dimensions (approx.)	17,3 x 11,4 x 6,9 cm
Poids (approx.)	0,45 kg
Alimentation	10 - 20 VDC (batterie 12V recommandée)
Consommation électrique	~800 mW (sans rétroéclairage)
Technologie sonar	DualBeam PLUS™ (200/83 kHz), compatible QuadraBeam™ et WideSide® (option)
Fréquences sonar	200 kHz et 83 kHz
Angle de détection	60° (200/83 kHz DualBeam), jusqu'à 90° avec QuadraBeam
GPS intégré	Oui, récepteur GPS avec WAAS/EGNOS/MSAS
Cartographie	UniMap™ intégré (Amérique du Nord ou Europe/Asie), compatible Navionics® Gold/HotMaps™
Capacité de stockage	Jusqu'à 2000 waypoints, 50 routes (50 waypoints chacune), 25 tracks (20 000 points chacun)
Fentes pour carte mémoire	1 x MMC/SD pour cartes additionnelles et mises à jour
Affichage	Écran LCD couleur, rétroéclairage réglable
Vues disponibles	Sonar, Zoom, Split, Big Digits, Flasher, Screen Snapshot, Side Beam, WideSide, Bird's Eye, Chart, Combo
Fonctions de navigation	Marquage de waypoints, navigation vers un waypoint ou une route, cibles et grilles de pêche à la traîne
Alarmes	Profondeur, poisson, batterie faible, température, écart de route, arrivée, dérive
Température de fonctionnement	-15°C à 55°C
Entretien et nettoyage	Nettoyer avec un chiffon doux légèrement humide ; ne pas utiliser de produits abrasifs ou solvants
Sécurité	Ne pas utiliser comme aide à la navigation ; démontage et réparation par personnel agréé uniquement
Pièces détachées et réparabilité	Accessoires en option disponibles (transducteurs, câbles) ; réparation par le service après-vente Humminbird
Informations générales	Manuel d'utilisation de 68 pages, notice téléchargeable gratuitement, assistance client par téléphone et email

FOIRE AUX QUESTIONS - 787C2 HUMMINBIRD

Comment fonctionne le sonar sur le Humminbird 787C2 ?

Le sonar émet des impulsions sonores qui rebondissent sur les objets sous l'eau. Le temps de retour est mesuré pour calculer la profondeur et localiser les poissons, structures et le fond. L'appareil utilise la technologie DualBeam PLUS avec des fréquences de 200 kHz et 83 kHz.

Puis-je utiliser le GPS pour naviguer ?

Oui, le GPS intégré permet de marquer des waypoints, créer des routes et naviguer d'un point à un autre. Il affiche votre position, votre vitesse et votre cap. Utilisez les touches MARK et GOTO pour une navigation simple.

Comment marquer un waypoint et y naviguer ?

Appuyez sur MARK pour enregistrer votre position actuelle comme waypoint. Pour naviguer vers un waypoint, déplacez le curseur sur ce waypoint dans la vue Carte et appuyez sur GOTO. Vous pouvez également sélectionner un waypoint depuis la liste.

Comment nettoyer l'écran et le boîtier ?

Utilisez un chiffon doux et humide (eau claire) pour essuyer l'écran et le boîtier. N'utilisez jamais de produits chimiques, solvants ou nettoyants abrasifs qui pourraient endommager le revêtement.

Puis utiliser le simulateur pour apprendre le fonctionnement ?

Oui, lors de la mise sous tension, appuyez sur MENU pour accéder au menu de démarrage et sélectionnez Simulator. Cela simule une utilisation sur l'eau sans avoir besoin d'un transducteur.

Comment changer le type de transducteur ?

Allez dans le menu principal (MENU deux fois), sélectionnez l'onglet Sonar, puis Transducer Select. Choisissez le type de transducteur connecté : DualBeam, QuadraBeam ou WideSide.

Quelles alarmes sont disponibles ?

Les alarmes incluent : profondeur, détection de poisson (Fish ID), batterie faible, température, écart de route, arrivée à destination et dérive. Elles se paramètrent dans l'onglet Alarms du menu principal.

Comment prendre une capture d'écran ?

Insérez une carte MMC/SD optionnelle, puis activez Screen Snapshot dans l'onglet Accessories du menu. Ensuite, appuyez sur MARK pour capturer l'écran. La capture est enregistrée au format BMP sur la carte.

Puis-je mettre à jour le logiciel ?

Oui, téléchargez le fichier de mise à jour depuis le site Humminbird sur une carte MMC/SD. Insérez la carte dans la fente ; l'appareil détectera la mise à jour et vous proposera de l'installer.

Quels accessoires sont compatibles ?

Des accessoires optionnels comme les transducteurs QuadraBeam et WideSide, le capteur de température/vitesse, le câble PC Connect, et la sonde SmartCast sans fil sont compatibles. Consultez le manuel pour la liste complète.

MODE D'EMPLOI 787C2 HUMMINBIRD

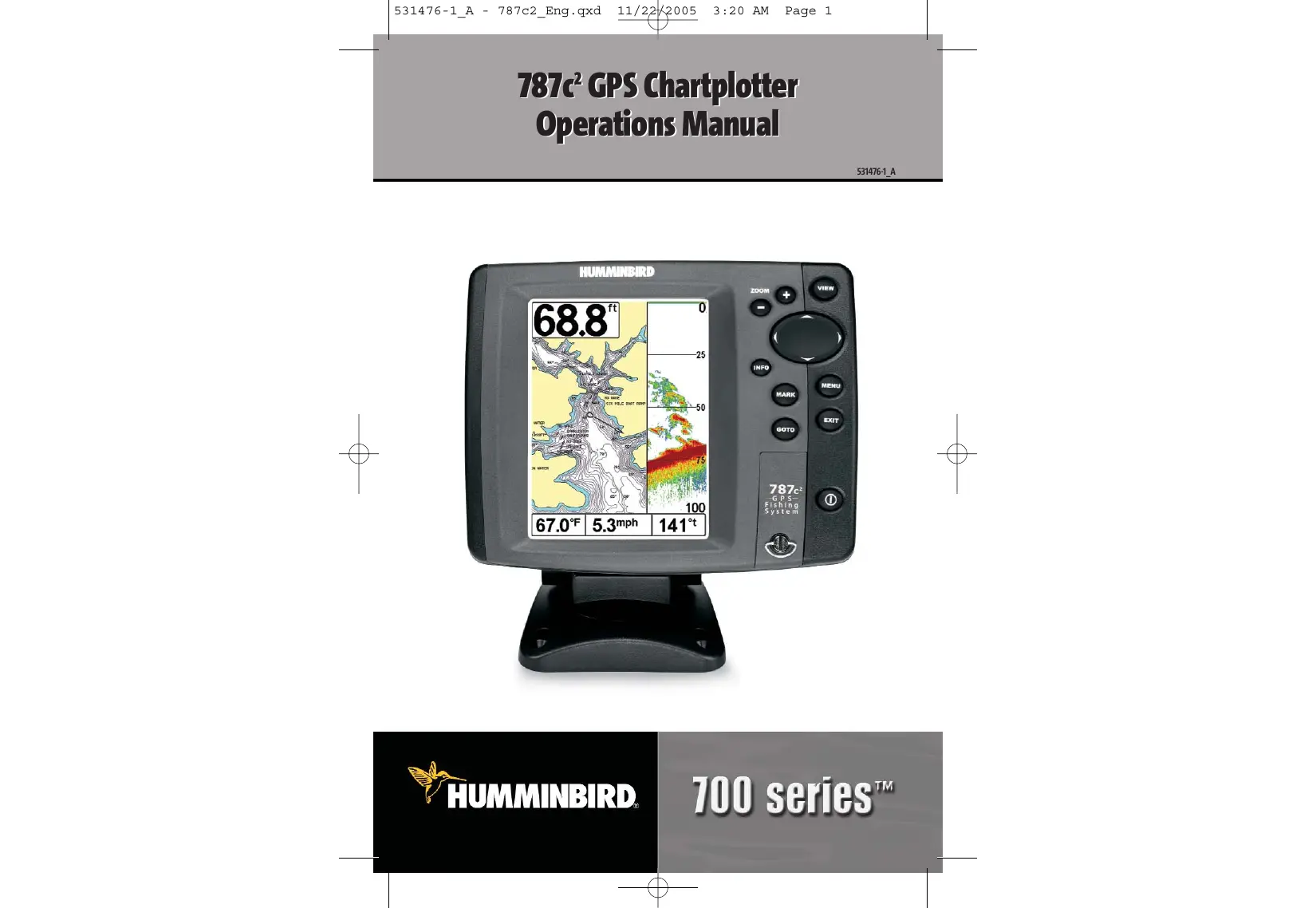

787c² GPS Chartplotter Operations Manual

531476-1_A

Merci !

Merci d'avoir choisi Humminbird®, la marque n°1 de détecteurs de poissons en Amérique. Humminbird® a bâti sa réputation en concevant et en fabriquant des équipements marins de haute qualité et d'une fiabilité absolue. Votre Humminbird® est conçu pour une utilisation sans problème même dans les environnements marins les plus hostiles. Dans le cas peu probable où votre Humminbird® nécessiterait des réparations, nous offrons une politique de service exclusive - gratuite pendant la première année suivant l'achat, et disponible à un tarif raisonnable après la période d'un an. Pour plus de détails, consultez la carte de garantie séparée fournie avec votre appareil. Nous vous encourageons à lire attentivement ce manuel d'utilisation afin de tirer pleinement parti de toutes les fonctionnalités et applications de votre produit Humminbird®.

Contactez notre centre de ressources clientèle au 1-800-633-1468 ou visitez notre site Web à www.humminbird.com.

AVERTISSEMENT ! Cet appareil ne doit pas être utilisé comme aide à la navigation pour éviter les collisions, l'échouement, les dommages au bateau ou les blessures. Lorsque le bateau se déplace, la profondeur de l'eau peut changer trop rapidement pour vous laisser le temps de réagir. Conduisez toujours le bateau à très faible vitesse si vous soupçonnez des eaux peu profondes ou des objets submergés.

AVERTISSEMENT ! Le démontage et la réparation de cet appareil électronique ne doivent être effectués que par un personnel de service agréé. Toute modification du numéro de série ou toute tentative de réparation de l'équipement d'origine ou des accessoires par des personnes non autorisées annulera la garantie. La manipulation et/ou l'ouverture de cet appareil peut entraîner une exposition au plomb, sous forme de soudure.

AVERTISSEMENT ! Ce produit contient du plomb, un produit chimique connu dans l'État de Californie pour provoquer des cancers, des malformations congénitales et d'autres troubles de la reproduction.

DualBeam PLUS™, Fish ID+™, Fishing GPS®, Humminbird®, HumminbirdPC™, QuadraBeam™, RTS® Window, Selective Fish ID+™, WeatherSense®, WhiteLine®, WideSide®, X-Press™ Menu et Structure ID® sont des marques de commerce ou des marques déposées de Humminbird®.

© 2005 Humminbird®, Eufaula AL, USA. Tous droits réservés.

Table des matières

Comment fonctionne le sonar 2

Sonar DualBeam PLUS™ 4

Sonar QuadraBeam™ (avec transducteur QuadraBeam™ en option) 5

Sonar WideSide (avec transducteur WideSide en option) 6

Fonctionnement du GPS et de la cartographie 7

Emplacement pour carte Multi-Media (MMC)/SD 8

Mises à jour logicielles 8

Contenu de l'écran 9

Vues 11

Vue Sonar 12

Comprendre l'historique du sonar 13

Fenêtre Sonar en temps réel (RTS®) 13

Image figée 14

Présentation du fond 14

Vue Zoom Sonar 16

Vue Sonar fractionnée 200/83 kHz 17

Vue Grands chiffres 18

Vue Flasher circulaire 18

Vue Capture d'écran 19

Vue latérale de la poutre (avec transducteur QuadraBeam™ en option) 21

Vue WideSide® (avec transducteur WideSide® en option) 22

Vue à vol d'oiseau 23

Vue cartographique 24

Vue combinée 25

Orientation de la vue 25

Affichage de la cartographie 26

Table des matières

Introduction à la navigation 27

Waypoints, routes et traces 28 Enregistrer, modifier ou supprimer un waypoint 29 Naviguer vers un waypoint ou une position 30 Ajouter une cible de waypoint ou une grille de pêche à la traîne 31 Enregistrer, modifier ou supprimer une route 32 Enregistrer ou effacer une trace actuelle 33 Modifier, supprimer ou masquer les traces enregistrées 33

Fonctions des touches 34

Touche POWER/LIGHT 34 Touche VIEW 35 Touche INFO 35 35 Touche de déplacement du curseur 4 directions 36 Touche MARK 36 Touche GOTO 36 Touche ZOOM (+ / - ) 37 Touche EXIT 37

Bus d'accessoires 37

Mise sous tension de l'appareil 38

Le système de menus 39

Menu des options de démarrage 41

Fonctionnement normal 41 Simulateur 42 État du système 42 Autotest 43 Test des accessoires 43 Diagnostic GPS 44 Connexion PC (avec câble PC Connect uniquement) 44

Table des matières

Menu Sonar X-Press™ (vues sonar uniquement) 45

Côté (transducteur WideSide® : vue WideSide® uniquement) 46 Sensibilité 47 Plage supérieure (avancé : vues Sonar, Sonar divisé, Grands chiffres et Flasher circulaire uniquement) 48 Plage inférieure 49 Plage du faisceau latéral (transducteur WideSide® : vue WideSide® uniquement) 50 Vitesse de défilement 50 Plage inférieure (vue Zoom sonar uniquement lorsque le verrouillage du fond est activé) 51 Verrouillage du fond (vue Zoom sonar uniquement) 51 Annuler la navigation (uniquement en navigation) 52

Menu Navigation X-Press™ (vues navigation uniquement) 53

Point de cheminement [Nom] (uniquement avec un curseur actif sur un point de cheminement) 54 Curseur vers le point de cheminement (vue Carte ou Combo uniquement) 55 Enregistrer la trace actuelle 55 Effacer la trace actuelle 56 Enregistrer la route actuelle (uniquement en navigation) 56 Passer au point de cheminement suivant (uniquement en navigation) 56 Annuler la navigation (uniquement en navigation) 57 Supprimer la cible (uniquement si la cible est active) 57 Supprimer la grille (uniquement si la grille est active) 58 Fenêtre sonar (vue Combo uniquement) 58 Point de cheminement [Nom] (point de cheminement créé le plus récemment) 59

Menu Instantané d'écran X-Press™ (vue Instantané d'écran uniquement) 60

Supprimer l'image (carte MMC/SD en option uniquement) 60 Supprimer toutes les images (carte MMC/SD en option uniquement) 60

Onglet du menu Sonar 61

Sélection du faisceau 62 Identification des poissons™ 63 Sensibilité de l'identification des poissons 64 Fenêtre Sonar en temps réel (RTS®) 64

Table des matières

Vue du fond 65 Largeur du zoom 65 Sensibilité 83 kHz (avancé) 66 Équilibre 455 kHz (avancé, avec transducteur QuadraBeam™) 67 Sensibilité WideSide® (avancé, avec transducteur WideSide®) 68 Lignes de profondeur (avancé) 69 Encombrement de surface (avancé) 70 Filtre de bruit (avancé) 71 Profondeur maximale (avancé) 71 Type d'eau (avancé) 72 Sélection du transducteur 72

Onglet du menu Navigation 73

Trace actuelle 74 Traces enregistrées 75 Points de cheminement 76 Routes 77 Orientation de la carte 78 Référence nord 78 Rotation de la grille 78 Intervalle de points de trace 79 Distance minimale de trace (avancé) 79 Datum cartographique (avancé) 80 Ligne de projection de cap 80 Exporter toutes les données de navigation (avancé) 81 Supprimer toutes les données de navigation (avancé) 81

Onglet du menu Graphique 82

Niveau de détail du graphique 83 Frontières de carte 83 Grille lat/lon 84 Sondages ponctuels 84 Définir la position de simulation (avancé) 85

Table des matières

Définir le décalage de carte (avancé) 86 Effacer le décalage de carte (avancé) 86

Onglet du menu Alarmes 87

Alarme de profondeur 88 Alarme d'identification de poisson 88 Alarme de batterie faible 89 Alarme de température 89 Alarme de déviation de route 90 Alarme d'arrivée 90 Alarme de dérive 91 Ton d'alarme 91

Onglet du menu Configuration 92

Unités - Profondeur 93 Unités - Température (international uniquement) 93 Unités - Distance 93 Unités - Vitesse 94 Mode utilisateur 94 Langue (international uniquement) 94 Réinitialisation du journal de bord 95 Restaurer les valeurs par défaut 95 Sélection des lectures (avancé, vue Sonar uniquement) 96 Décalage de profondeur (avancé) 97 Décalage de température (avancé) 97 Calibrage de la vitesse (avancé, avec Temp/Vitesse uniquement) 98 Fuseau horaire local (avancé) 98 Heure d'été (avancé) 99 Format de position (avancé) 99 Format de l'heure (avancé, international uniquement) 100 Format de la date (avancé, international uniquement) 100 Sortie NMEA (avancé) 101 Sonar 102

Onglet du menu Vues 103

Onglet du menu Accessoires 103

Utilisation de la capture d'écran 104

Dépannage 105

La 700 Series™ ne s'allume pas 107

La 700 Series™ revient par défaut au simulateur avec un transducteur connecté 107

Problèmes d'affichage 108

Recherche de la cause du bruit 109

Accessoires du système de pêche 700 Series™ 110

Spécifications 111

Glossaire 112

Contacter Humminbird 127

REMARQUE : Les entrées de cette table des matières qui indiquent (International uniquement) ne sont disponibles que sur les produits vendus hors des États-Unis par nos distributeurs internationaux agréés. Pour obtenir une liste des distributeurs internationaux agréés, veuillez visiter notre site Web à www.humminbird.com ou contacter notre centre de service clientèle au 1-800-633-1468 pour trouver le distributeur le plus proche.

REMARQUE : Les entrées de cette table des matières qui indiquent (avec câble PC Connect uniquement) ou (avec transducteur QuadraBeam™/WideSide® en option) ou (avec température/vitesse uniquement) nécessitent l'achat d'accessoires séparés. Vous pouvez visiter notre site Web à www.humminbird.com pour commander ces accessoires en ligne ou contacter notre centre de service clientèle au 1-800-633-1468.

Comment fonctionne le sonar

La technologie sonar repose sur les ondes sonores. Le système de pêche 700 Series™ utilise le sonar pour localiser et définir la structure, le contour et la composition du fond, ainsi que la profondeur directement sous le transducteur.

Votre système de pêche 700 Series™ envoie un signal d'onde sonore et détermine la distance en mesurant le temps entre l'émission de l'onde sonore et le moment où l'onde sonore est réfléchie par un objet ; il utilise ensuite le signal réfléchi pour interpréter l'emplacement, la taille et la composition d'un objet.

Le sonar est très rapide. Une onde sonore peut voyager de la surface à une profondeur de 240 pieds (70 m) et revenir en moins d'un quart de seconde. Il est peu probable que votre bateau puisse « distancer » ce signal sonar.

SONAR est un acronyme pour SOund and NAvigation Ranging (portée par le son et la navigation). Le sonar utilise des impulsions sonores de précision ou « pings » qui sont émises dans l'eau sous forme d'un faisceau en forme de goutte d'eau.

Les impulsions sonores « rebondissent » sur les objets dans l'eau tels que le fond, les poissons et d'autres objets submergés. Les échos retournés sont affichés sur l'écran LCD. Chaque fois qu'un nouvel écho est reçu, les anciens échos sont déplacés sur l'écran LCD, créant un effet de défilement.

Lorsque tous les échos sont visualisés côte à côte, un « graphique » facile à interpréter du fond, des poissons et de la structure apparaît.

Les impulsions sonores sont transmises à différentes fréquences selon l'application. Les très hautes fréquences (455 kHz) sont utilisées pour une définition maximale, mais la profondeur de fonctionnement est limitée. Les hautes fréquences (200 kHz) sont couramment utilisées sur les sonars grand public et offrent un bon équilibre entre la performance en profondeur et la résolution. Les basses fréquences (83 kHz) sont généralement utilisées pour atteindre une plus grande capacité de profondeur.

La puissance de sortie est la quantité d'énergie générée par l'émetteur sonar. Elle est généralement mesurée selon deux méthodes :

• La valeur efficace (RMS) mesure la puissance de sortie sur l'ensemble du cycle d'émission.
• La valeur crête à crête mesure la puissance de sortie aux points les plus élevés.

Les avantages d'une puissance de sortie accrue sont la capacité de détecter des cibles plus petites à des distances plus grandes, la capacité de surmonter le bruit, de meilleures performances à grande vitesse et une capacité de profondeur améliorée.

Couverture totale de 60 degrés

Couverture du fond = 1 × profondeur

Sonar DualBeam PLUS™

Votre système de pêche 700 Series™ utilise un sonar DualBeam PLUS™ de 200/83 kHz avec une large zone de couverture (60°). Le sonar DualBeam PLUS™ possède un faisceau central étroitement focalisé de 20°, entouré d'un second faisceau de 60°, élargissant votre couverture à une zone égale à votre profondeur. Par 20 pieds d'eau, le faisceau plus large couvre une zone de 20 pieds de large. Le faisceau central de 20° est focalisé sur le fond, pour vous montrer les structures, les herbes et les abris. Le faisceau large de 60° recherche les poissons dans la zone de couverture étendue. Les retours sonar DualBeam PLUS™ peuvent être fusionnés, visualisés séparément ou comparés côte à côte. DualBeam PLUS™ est idéal pour une large gamme de conditions - des eaux peu profondes aux eaux très profondes, en eau douce comme en eau salée. La capacité de profondeur est affectée par des facteurs tels que la vitesse du bateau, l'action des vagues, la dureté du fond, les conditions de l'eau et l'installation du transducteur.

Couverture totale de 90 degrés Couverture du fond = 2 × profondeur

Sonar QuadraBeam™

(avec transducteur QuadraBeam™ en option)

Votre système de pêche 700 Series™ prend également en charge le sonar QuadraBeam™ avec l'achat d'un transducteur QuadraBeam™ supplémentaire. Le sonar QuadraBeam™ offre une zone de couverture extrêmement large de 90°. QuadraBeam™ commence avec deux faisceaux de 45° à 455 kHz pour une couverture continue de 90° de gauche à droite jusqu'à 160 pieds. Ces faisceaux de localisation de structures latérales révèlent les poissons et les structures à gauche et à droite de votre bateau près du fond. Pour les structures directement sous votre bateau, QuadraBeam™ utilise la technologie DualBeam PLUS™.

Couverture de 150 degrés Couverture du fond = 1/3 × profondeur

Sonar WideSide®

(avec transducteur WideSide® en option)

Votre système de pêche 700 Series™ prend également en charge le sonar WideSide® avec l'achat d'un transducteur WideSide® supplémentaire. Le transducteur WideSide® est un transducteur spécialisé "à visée latérale" extrêmement utile pour la pêche depuis la berge ou pour rechercher des poissons-appâts en eau libre. Le transducteur WideSide® utilise trois éléments sonar différents qui émettent des signaux vers la gauche, la droite et directement vers le bas depuis votre bateau. Le faisceau vers le bas est de 200 kHz avec une zone de couverture de 24°. Ce faisceau maintient une lecture continue de la profondeur numérique depuis le fond directement sous votre bateau. Les faisceaux latéraux sont de 455 kHz avec une zone de couverture de 16°. Les éléments à visée latérale peuvent être utilisés indépendamment ou ensemble pour localiser des cibles près de la surface de l'eau de chaque côté de votre bateau.

Comment fonctionnent le GPS et la cartographie

Votre système de pêche 700 Series™ prend également en charge le GPS et le chartplotter, et utilise le GPS et le sonar pour déterminer votre position, l'afficher sur une grille et fournir des informations détaillées sous-marines. Le système de positionnement global (GPS) est un système de navigation par satellite conçu et maintenu par le département de la Défense des États-Unis. Le GPS était initialement destiné à un usage militaire ; cependant, les civils peuvent également profiter de ses capacités de positionnement très précises, généralement à +/- 10 mètres, selon les conditions. Cela signifie que 95 % du temps, le récepteur GPS lira une position à moins de 10 mètres de votre position réelle. Votre récepteur GPS utilise également les informations des satellites WAAS (système d'augmentation à grande zone), EGNOS (service européen de navigation par recouvrement géostationnaire) et MSAS (système d'augmentation par satellite MTSAT) s'ils sont disponibles dans votre région.

Le GPS utilise une constellation de 24 satellites qui envoient en permanence des signaux radio vers la Terre. Votre position actuelle est déterminée en recevant les signaux de jusqu'à 16 satellites et en mesurant la distance par rapport aux satellites.

Tous les satellites diffusent un signal codé unique une fois par seconde à exactement le même moment. Le récepteur GPS de votre bateau reçoit les signaux des satellites qui lui sont visibles. En fonction des différences de temps entre chaque signal reçu, le récepteur GPS détermine sa distance à chaque satellite. Une fois les distances connues, le récepteur GPS triangule mathématiquement sa propre position. Avec des mises à jour une fois par seconde, le récepteur GPS calcule ensuite sa vitesse et son cap.

Le récepteur GPS inclus avec votre système de pêche 700 Series™ vous permet de combiner les capacités faciles à utiliser de chartplotter et de navigation FishingGPS™ avec une recherche de poissons avancée. Les fonctionnalités GPS suivantes sont actuellement prises en charge par le système de pêche 700 Series™ lorsqu'il est connecté au récepteur GPS inclus :

Afficher la position actuelle, afficher la trace actuelle (fil d'Ariane), afficher la vitesse et le cap précis de votre récepteur GPS - Enregistrer des traces, des waypoints et des routes - Parcourir une route et naviguer d'un waypoint à l'autre.

Votre 700 Series™ prend en charge Navionics® Gold, HotMaps™ et HotMaps™ Premium sur support MMC ou carte SD.

Remarque : votre 700 Series™ ne prend pas en charge les cartes classiques Navionics®, uniquement Navionics® Gold, HotMaps™ et HotMaps™ Premium.

Votre appareil est également livré avec une UniMap™ intégrée qui comprend une carte plus détaillée de l'Amérique du Nord (modèles domestiques) ou une carte plus détaillée de l'Europe et de l'Asie du Sud-Est, y compris l'Australie et la Nouvelle-Zélande (modèles internationaux).

Votre 700 Series™ utilise le récepteur GPS pour déterminer automatiquement la position du bateau et utilise les niveaux de zoom d'une vue particulière pour sélectionner la meilleure carte à afficher. Voir Visualisation de la cartographie pour plus d'informations.

Insertion d'une carte MMC/SD dans la fente

Fente pour carte multimédia (MMC)/SD

Votre système de pêche 700 Series™ dispose également d'une fente pour carte multimédia (MMC)/SD qui permet d'insérer des cartes en option contenant des cartes détaillées supplémentaires. Si vous insérez une carte MMC/SD contenant une carte plus détaillée pour un endroit particulier, votre système de pêche 700 Series™ récupérera cette carte et l'affichera automatiquement. Utilisez l'illustration pour localiser la position de la fente MMC/SD.

Retirez le couvercle de la fente MMC/SD, puis insérez la carte MMC/SD dans la fente. L'étiquette sur la carte MMC/SD doit être orientée vers le côté droit de l'appareil. Appuyez sur la carte jusqu'à ce qu'elle s'enclenche, puis remettez le couvercle en place en vous assurant que le joint est présent et correctement positionné avant de réinstaller le couvercle. Ensuite, remettez-le et serrez-le fermement - ne serrez pas trop, car cela n'améliorerait pas l'étanchéité et pourrait endommager le couvercle.

Mises à jour logicielles

Utilisez la fente MMC/SD pour mettre à jour la version logicielle de votre tête de commande. Pour mettre à jour le logiciel de votre tête de commande, insérez la carte MMC/SD appropriée contenant un fichier de mise à jour logicielle ; l'appareil la reconnaîtra, vous indiquera la version logicielle actuelle de votre tête de commande et vous demandera si vous souhaitez mettre à jour le logiciel de l'appareil pour qu'il corresponde à celui de la carte MMC/SD. Vous pouvez obtenir les mises à jour logicielles sur le site Web www.humminbird.com.

Affichage à l'écran

Le système de pêche 700 Series™ peut afficher une variété d'informations utiles sur la zone

sous et autour de votre bateau, y compris les éléments suivants :

Profondeur - profondeur de l'eau ; peut être réglée pour déclencher une alarme lorsque l'eau devient trop peu profonde.

Curseur - disponible en mode image figée et peut être positionné dans la vue sonar pour fournir la profondeur d'un écho sonar et la profondeur du fond sous le curseur.

Température - température de la surface de l'eau.

Minuteur - Temps écoulé avec l'accessoire Temp/Speed ou le récepteur GPS.

Distance - Distance parcourue avec l'accessoire Temp/Speed ou le récepteur GPS.

Vitesse moyenne - Lecture de la vitesse moyenne avec l'accessoire Temp/Speed ou le récepteur GPS.

Vitesse - si un accessoire Temp/Speed ou un récepteur GPS est connecté, le FishFinder peut afficher la vitesse du bateau et tenir un journal de bord des miles nautiques ou terrestres parcourus.

Deuxième retour sonar - lorsque le signal sonar rebondit entre le fond et la surface de l'eau et revient. Utilisez l'apparition du deuxième retour pour déterminer la dureté du fond. Les fonds durs montrent un deuxième retour fort, tandis que les fonds mous montrent un retour très faible ou aucun.

Boîte de dialogue du curseur - indique la profondeur du curseur sur l'écran et la profondeur du fond directement sous le curseur. La latitude et la longitude de la position du curseur, la distance à parcourir jusqu'à la position du curseur et le relèvement vers la position du curseur sont affichés avec un récepteur GPS. Un point de cheminement peut être marqué à la position du curseur pour une récupération et une utilisation ultérieures avec un récepteur GPS.

Retour sonar de haute intensité

Boulette d'appât

Thermoclines - couches d'eau de températures différentes qui apparaissent à différentes profondeurs et à différentes périodes de l'année. Une thermocline apparaît généralement comme une bande continue de nombreuses couleurs se déplaçant sur l'écran à la même profondeur.

Symbole de poisson bleu 83 kHz

Poisson - le FishFinder affiche les poissons sous forme d'arches et/ou d'icônes de poisson, et peut être réglé pour alerter lorsqu'un poisson d'une certaine taille est détecté. Lorsqu'une cible est détectée, un symbole Fish ID+TM apparaît à l'écran avec la profondeur affichée au-dessus. La taille du symbole indique l'intensité du retour sonar. L'appareil affiche clairement les bancs de poissons-appâts comme des "nuages" de formes et de tailles différentes, selon le nombre de poissons et la vitesse du bateau.

Symbole de poisson orange 200 kHz

Structure - où les poissons peuvent se cacher.

Fenêtre RTS® (Sonar en temps réel)

Retour sonar de faible intensité

REMARQUE : Les entrées de cette vue qui indiquent (avec Temp/Speed ou GPS Receiver) sont disponibles si soit uniquement les informations du récepteur GPS seront affichées à l'écran.

l'appareil est connecté au système de pêche 700 Series™. Si les deux appareils sont connectés, alors

Vues

Les vues disponibles sur votre système de pêche 700 Series™ sont :

Vues sonar :

• Vue Sonar
• Vue Zoom 200/83 kHz Vue Sonar à écran partagé Vue Grands chiffres
• Vue Flasher circulaire
• Vue Capture d'écran Vue Faisceau latéral
• Vue WideSide®.

Vues navigation :

Vue Vue d'oiseau Vue Carte - Vue Combo.

REMARQUE : Lorsque vous modifiez les paramètres du menu qui affectent le sonar, la vue se met à jour immédiatement (c'est-à-dire que vous n'avez pas à quitter le menu pour appliquer le changement à l'écran).

REMARQUE : La vue Faisceau latéral et la vue WideSide® nécessitent l'achat du transducteur QuadraBeam™ pour la vue Faisceau latéral et du transducteur WideSide® pour la vue WideSide®. Vous pouvez visiter notre site Web à www.humminbird.com pour commander ces accessoires en ligne ou contacter notre Centre de ressources client au 1-800-633-1468.

La vue Sonar est la vue par défaut. Lorsque la touche VIEW est enfoncée, l'affichage fait défiler les vues disponibles. Lorsque la touche EXIT est enfoncée, l'affichage fait défiler les vues disponibles dans l'ordre inverse. Toute vue peut être masquée ou affichée dans le cadre de la rotation des vues à l'aide de l'onglet Menu Vues.

Vue Sonar : La vue Sonar présente un historique des retours sonar. La profondeur est toujours affichée. Les lectures de température et de vitesse sont automatiquement affichées si l'accessoire approprié est connecté. Les retours sonar les plus récents sont tracés sur le côté droit de la fenêtre ; lorsque de nouvelles informations sont reçues, les informations plus anciennes sont déplacées vers la gauche de l'écran. Une lecture numérique de la profondeur est affichée dans le coin supérieur gauche. Une échelle avec les lectures de la plage de profondeur supérieure et inférieure apparaît le long du bord droit de la vue Sonar. L'échelle indique la distance entre la surface de l'eau et une plage de profondeur suffisante pour montrer le fond. La plage de profondeur est automatiquement sélectionnée pour garder le fond visible à l'écran, mais vous pouvez également l'ajuster manuellement (voir Menu Sonar X-Press™). Six lectures numériques supplémentaires affichent des informations provenant d'accessoires en option. Ces boîtes d'informations peuvent être personnalisées pour afficher uniquement les informations souhaitées (voir Onglet Menu Configuration, Sélectionner les lectures).

La vue Sonar présente un historique des retours sonar. La profondeur est toujours affichée. Les lectures de température et de vitesse sont automatiquement affichées si l'accessoire approprié est connecté. Les retours sonar les plus récents sont tracés sur le côté droit de la fenêtre ; à mesure que de nouvelles informations sont reçues, les informations plus anciennes sont déplacées vers la gauche de l'écran. Une lecture numérique de la profondeur est affichée dans le coin supérieur gauche. Une échelle avec des lectures de plage de profondeur supérieure et inférieure apparaît le long du bord droit de la vue Sonar. L'échelle indique la distance entre la surface de l'eau et une plage de profondeur suffisante pour montrer le fond. La plage de profondeur est automatiquement sélectionnée pour garder le fond visible à l'écran, bien que vous puissiez également l'ajuster manuellement (voir Menu Sonar X-Press™). Six lectures numériques supplémentaires affichent des informations provenant d'accessoires achetés en option. Ces boîtes d'informations peuvent être personnalisées pour n'afficher que les informations souhaitées (voir Onglet Menu Configuration, Sélectionner les lectures).

REMARQUE : Si le chiffre de profondeur clignote, cela signifie que l'appareil a du mal à localiser le fond. Cela se produit généralement si l'eau est trop profonde, si le transducteur est hors de l'eau, si le bateau se déplace trop vite, ou pour toute autre raison empêchant l'appareil de recevoir des données continues avec précision.

Comprendre l'historique sonar

Il est important de comprendre la signification de l'affichage du système de pêche 700 Series™. L'affichage ne montre PAS une représentation tridimensionnelle littérale de ce qui se trouve sous l'eau. Chaque bande verticale de données reçues par le boîtier de commande et tracée sur l'écran représente quelque chose qui a été détecté par un retour sonar à un moment donné. Comme le bateau et les cibles (poissons) peuvent se déplacer, les retours ne montrent qu'un segment de temps particulier où des objets ont été détectés, et non pas exactement où ces objets se trouvent par rapport à d'autres objets affichés à l'écran.

Fenêtre Sonar en temps réel (RTS®)

Une fenêtre Sonar en temps réel (RTS®) apparaît sur le côté droit de l'écran uniquement dans la vue Sonar. La fenêtre RTS® se met toujours à jour à la vitesse maximale possible pour les conditions de profondeur et n'affiche que les retours du fond, de la structure et des poissons qui se trouvent dans le faisceau du transducteur. La fenêtre RTS® trace la profondeur et l'intensité d'un retour sonar. (Voir Menu Sonar : Fenêtre RTS®).

La fenêtre RTS étroite indique l'intensité du sonar à l'aide de couleurs. Le rouge indique un retour fort et le bleu un retour faible. La profondeur du retour sonar est indiquée par le placement vertical du retour sur l'échelle de profondeur de l'écran.

La fenêtre RTS® large indique l'intensité du sonar à l'aide d'un graphique à barres. La longueur du retour tracé indique si le retour est faible ou fort. La profondeur du retour sonar est indiquée par le placement vertical du retour sur l'échelle de profondeur de l'écran.

Image figée

Freeze Frame - Appuyer sur n'importe quelle flèche de la touche de commande du curseur à 4 directions gèlera l'écran et un curseur s'affichera à l'écran. Le curseur peut être positionné sur l'affichage à l'aide de la touche de commande du curseur à 4 directions pour déterminer la profondeur de tout retour sonar. La fenêtre RTS® continue de se mettre à jour en mode Freeze Frame. De plus, vous pouvez voir les effets des changements de paramètres du menu avec la mise à jour instantanée de l'image. Appuyer sur EXIT quittera le mode Freeze Frame et l'affichage commencera à défiler. Freeze Frame est disponible dans les vues Sonar, Sonar Zoom et 200/83 kHz Split Sonar.

Présentation du fond

Lorsque le bateau se déplace, l'appareil trace les changements de profondeur sur l'écran pour créer un profil du contour du fond. Le type de fond peut être déterminé à partir du retour tracé sur l'écran. Un fond dur, comme des sédiments compactés ou de la roche plate, apparaît comme une ligne plus fine sur l'écran. Un fond mou, comme de la boue ou du sable, apparaît comme une ligne plus épaisse sur l'écran. Les fonds rocheux ont une apparence brisée et aléatoire.

Profil du contour du fond avec fenêtre RTS®. L'accessoire Temp/Speed est en option.

Les retours sonar du fond, de la structure et des poissons peuvent être représentés soit en WhiteLine® soit en Structure ID®. Voir l'onglet du menu Sonar : Bottom View pour plus de détails sur la façon de régler la vue du fond.

Structure ID® représente les retours faibles en bleu et les retours forts en rouge.

WhiteLine® met en évidence les retours sonar les plus forts en blanc, ce qui donne un contour distinctif. Cela a l'avantage de définir clairement le fond sur l'écran.

Vue Sonar Zoom

La vue Sonar Zoom augmente la résolution affichée pour séparer les retours sonar très proches, comme ceux causés par des poissons suspendus près du fond ou dans une structure. En vue Zoom, l'écran est divisé pour montrer une fine tranche de la vue pleine portée à droite et la vue zoomée à gauche. La vue pleine portée à droite contient également la boîte d'aperçu du zoom qui montre quelle partie de la vue pleine portée est affichée en vue zoomée à gauche ; la boîte d'aperçu du zoom suit le fond dans la vue pleine portée.

Lorsque la profondeur change, la vue zoomée se met automatiquement à jour pour afficher une image agrandie du fond. La boîte d'aperçu du zoom montre où se trouve la vue zoomée par rapport à la vue pleine portée. Le niveau de zoom, ou grossissement, est affiché dans le coin inférieur gauche et peut être modifié en fonction des conditions (voir Menu Sonar X-Press™ : Zoom Level). Les numéros de plage de profondeur de zoom supérieure et inférieure indiquent la profondeur de l'eau qui est visualisée.

La profondeur numérique est affichée dans le coin supérieur gauche. Les lectures numériques dans la vue Sonar Zoom ne peuvent pas être personnalisées ; par conséquent, des informations telles que la température de l'eau et la tension ne sont pas disponibles dans la vue Sonar Zoom.

Vue Sonar Split 200/83 kHz

La vue Sonar fractionné affiche les retours sonar du faisceau large de 83 kHz sur le côté gauche de l'écran et les retours sonar du faisceau étroit de 200 kHz sur le côté droit. La profondeur est toujours affichée dans le coin supérieur gauche. Vous pouvez utiliser la vue Sonar fractionné pour comparer côte à côte les retours sonar du faisceau large de 83 kHz et du faisceau étroit de 200 kHz.

Les lectures numériques dans la vue Sonar fractionné ne peuvent pas être personnalisées ; par conséquent, des informations telles que la température de l'eau et la tension ne sont pas disponibles dans cette vue.

Vue Grands chiffres

La vue Grands chiffres affiche les données numériques dans un format grand et facile à lire. La profondeur est toujours affichée. Les lectures de température, de vitesse et les informations du Triplog sont affichées automatiquement si l'accessoire approprié est connecté au système de pêche 700 Series™. Le Triplog indique la distance parcourue, la vitesse moyenne et le temps écoulé depuis la dernière remise à zéro. Les lectures numériques dans la vue Grands chiffres ne peuvent pas être personnalisées.

Vue Grands chiffres

Vue Flasher circulaire

La vue Flasher circulaire affiche les données du sonar en temps réel (RTS®) dans le format traditionnel de flasher. La profondeur et la température sont toujours affichées. Les lectures numériques dans la vue Flasher ne peuvent pas être personnalisées.

Vue Capture d'écran

Lorsque la capture d'écran est activée (à partir de l'onglet du menu Accessoires), appuyer sur la touche MARQUE crée une capture d'écran enregistrée (si vous avez une carte MMC/SD en option installée).

Prendre une capture d'écran est un processus en quatre étapes :

1. Activer la capture d'écran à partir du menu Accessoires.
2. Prendre une capture d'écran.
3. Visualiser une capture d'écran à l'aide de la vue Capture d'écran.
4. Supprimer une capture d'écran à l'aide du menu X-Press™ de la capture d'écran.

Pour plus d'informations, voir la procédure Utilisation de la capture d'écran dans l'onglet du menu Accessoires et le menu X-Press™ de la capture d'écran.

Lorsque vous démarrez une capture d'écran, un message indique qu'un point de cheminement a été créé à l'endroit où se trouve votre curseur à l'écran, et l'écran se fige. Une boîte de dialogue d'état apparaît, montrant la progression de l'enregistrement, le nom de fichier numéroté attribué au fichier .BMP en cours de création, ainsi que le pourcentage d'achèvement.

La vue Capture d'écran affiche jusqu'à trois vignettes de ces captures à la fois. Vous pouvez parcourir toute la liste des vignettes des captures d'écran dans cette vue à l'aide des touches curseur à 4 directions. La vignette sélectionnée est mise en évidence par des flèches. Pour voir l'image en taille réelle, sélectionnez une vignette (à l'aide des touches curseur haut ou bas), puis utilisez la touche curseur droite pour afficher l'image complète. Une bordure autour de la capture d'écran en taille réelle indique qu'il s'agit d'une simple capture, et non d'une vue "en direct". Vous pouvez supprimer l'image sélectionnée ou toutes les images à l'aide de Supprimer l'image ou Supprimer toutes les images du menu X-Press™ Capture d'écran.

Vue faisceau latéral

(avec transducteur QuadraBeam™ en option)

La vue faisceau latéral n'est disponible que si vous avez connecté un transducteur QuadraBeam™ et si la sélection du transducteur est réglée sur QuadraBeam™ (voir l'onglet du menu Sonar : Sélection du transducteur). Le transducteur QuadraBeam™ nécessite un achat séparé. Cette vue affiche les informations sonar des faisceaux gauche et droit de 455 kHz à 90° ainsi que le faisceau descendant de 200 kHz dans une seule vue. La partie supérieure de l'écran présente un historique des retours sonar du sonar descendant de 200 kHz. La partie inférieure de l'écran présente un historique des retours sonar des sonars latéraux droit et gauche de 455 kHz. Les nouvelles informations apparaissent en haut et défilent vers le bas de l'écran.

Les informations sonar des faisceaux latéraux révèlent le contour du fond, la structure et les poissons, de manière similaire au faisceau descendant, mais la zone couverte se trouve à gauche et à droite de la zone affichée dans la partie descendante, ce qui permet de voir davantage le fond. La distance couverte par les faisceaux droit et gauche de 90° dépend du réglage de profondeur du faisceau descendant, jusqu'à un maximum de 160 pieds.

Vue WideSide®

(avec transducteur WideSide® en option)

La vue WideSide® n'est disponible que si vous avez connecté un transducteur WideSide® et si la sélection du transducteur est réglée sur WideSide® (voir l'onglet du menu Sonar : Sélection du transducteur). Le transducteur WideSide® nécessite un achat séparé. La vue WideSide® affiche les informations du transducteur WideSide® de 455 kHz. Trois vues sont disponibles : Gauche, Droite et Les deux. La vue par défaut est Les deux. Les informations des faisceaux gauche et droit sont affichées simultanément. La profondeur de l'eau sous le bateau est toujours affichée. Un contour du fond peut être présent lors de la pêche près des berges ou dans les chenaux de rivière. Lors de la pêche en eau libre, un contour du fond ne sera pas présent, et seuls les retours sonar de débris ou de poissons seront affichés.

Vue en œil d'oiseau

Vue à vol d'oiseau - Cette vue montre une perspective 3D de la piste et du contour terrestre de la carte depuis un point situé au-dessus et derrière le bateau (le point de vue). Lorsque le bateau tourne, le point de vue se déplace pour suivre le bateau.

Lorsque vous appuyez sur la touche curseur à 4 directions dans la vue à vol d'oiseau, la position du point de vue se déplace. Cela vous permet de déplacer et de tourner le point de vue afin de regarder sur les côtés, ou même derrière le bateau. Appuyer sur les touches fléchées DROITE ou GAUCHE de la touche curseur à 4 directions fait pivoter le point de vue à droite ou à gauche, tandis qu'appuyer sur la touche fléchée HAUT déplace le point de vue vers l'avant, et appuyer sur la touche fléchée BAS déplace le point de vue vers l'arrière.

Appuyer sur la touche EXIT ramène le point de vue à sa position d'origine derrière et au-dessus du bateau.

Vue Cartographique

Vue Cartographique - Cette vue affiche la cartographie de la carte Uni-Map™ intégrée ou d'une carte MMC en option pour la zone entourant votre position actuelle. La piste actuelle (également appelée historique de position ou trace de navigation) indiquant où le bateau est passé, ainsi que les pistes enregistrées, les waypoints et l'itinéraire actuel (lors de la navigation), sont superposés sur la carte. Vous pouvez utiliser la touche curseur à 4 directions pour déplacer/faire défiler la carte vers une autre zone. Vous pouvez utiliser les touches ZOOM (+/-) pour zoomer et dézoomer. Vous pouvez utiliser la touche INFO pour obtenir des informations sur les objets cartographiques proches du curseur.

Vue Combinée

Vue Combinée - Cette vue est affichée en écran partagé, avec la vue cartographique à gauche et la vue sonar à droite de l'écran. La largeur de la fenêtre sonar peut être modifiée.

Orientation de la vue

Les vues Cartographique et Combinée vous permettent de choisir l'orientation de la vue. Lorsque l'orientation Nord en haut est sélectionnée, le nord vrai est affiché en haut de l'écran. En d'autres termes, les objets situés au nord du bateau sont dessinés au-dessus du bateau. Lorsque l'orientation Cap en haut est sélectionnée, la direction du mouvement du bateau est affichée en haut de l'écran. En d'autres termes, les objets devant le bateau sont dessinés au-dessus du bateau. Dans les deux orientations, la vue défile automatiquement, de sorte que le bateau est toujours centré sur l'écran. Lorsque le bateau est à l'arrêt, il est dessiné comme un cercle. Lorsque le bateau est en mouvement, il prend une forme de bateau, pointé dans la direction du mouvement (toujours vers le haut dans l'orientation Cap en haut).

Affichage de la cartographie

Dans les vues Cartographique ou Combinée, il existe plusieurs fonctions liées à la cartographie auxquelles vous pouvez accéder à l'aide de diverses touches.

Vue Cartographique avec curseur présent

Déplacement : Utilisez les touches curseur à 4 directions pour déplacer la carte sur l'écran dans la direction de la touche enfoncée. Lorsque vous faites cela, un curseur en forme de œil de bœuf est dessiné au centre de l'écran et est relié au bateau par une ligne grise, même si le bateau est hors de l'écran. En même temps, les boîtes de température et de vitesse dans le coin inférieur gauche sont remplacées par la distance et le relèvement du bateau à la position du curseur et les coordonnées de latitude/longitude du curseur.

Zoom : utilisez la touche Plus (+) pour zoomer et la touche Moins (-) pour dézoomer, afin d'afficher la cartographie à différentes échelles. L'échelle est indiquée sur le côté gauche de l'écran. Si vous zoomez au-delà des données cartographiques disponibles, l'écran passe en mode sur-zoom, où les dernières données cartographiques disponibles sont amplifiées pour refléter l'échelle sélectionnée. Si vous zoomez à un point tel qu'aucune cartographie n'est disponible, une grille de latitude/longitude est affichée à la place.

Info carte : utilisez la touche INFO pour obtenir des informations détaillées sur la carte. Si le curseur est actif, vous verrez des informations sur les objets cartographiques situés près du curseur. Si le curseur n'est pas actif, le menu Info carte apparaît. Vous pouvez sélectionner le port le plus proche, la station de marée la plus proche ou la station de courant la plus proche pour afficher des informations sur ces objets.

REMARQUE : la carte Uni-Map™ intégrée ne contient aucune information sur les ports, les marées ou les courants. Ces informations ne sont disponibles que sur les cartes MMC/SD en option.

Port le plus proche : la position et les informations sur les services du port le plus proche de votre position actuelle s'affichent. Appuyez sur la touche EXIT pour supprimer la boîte d'informations et le réticule du curseur se centrera sur la position du port. Les boîtes d'informations du curseur en bas de l'écran indiqueront la distance et le relèvement du port par rapport à votre position actuelle.

Station de marée la plus proche : les informations sur les marées de la station de marée la plus proche de votre position actuelle s'affichent. Cela comprend la position de la station et les heures des marées hautes et basses pour la date du jour. Un graphique des marées est également affiché, montrant la montée et

la descente des marées sur une période de 24 heures incluant la date. Vous pouvez changer la date pour consulter les informations sur les marées avant ou après la date affichée en appuyant respectivement sur les touches curseur GAUCHE ou DROITE. Appuyez sur la touche EXIT pour supprimer la boîte d'informations et le réticule du curseur se centrera sur la position de la station de marée. Les boîtes d'informations du curseur en bas de l'écran indiqueront la distance et le relèvement de la station de marée par rapport à votre position actuelle.

Station de courant la plus proche : les informations sur les courants de la station de courant la plus proche de votre position actuelle s'affichent. Cela comprend la position de la station et les changements de courant pour aujourd'hui. Deux graphiques sont également présentés, montrant l'heure, la direction et la vitesse du flux des changements de courant sur une période de 24 heures pour la date du jour. Vous pouvez changer la date pour consulter les informations sur les courants avant ou après la date affichée en appuyant respectivement sur les touches curseur GAUCHE ou DROITE. Appuyez sur la touche EXIT pour supprimer la boîte d'informations et le réticule du curseur se centrera sur la position de la station de courant. Les boîtes d'informations du curseur en bas de l'écran indiqueront la distance et le relèvement de la station de courant par rapport à votre position actuelle.

Introduction à la navigation

Utilisez le système de pêche 700 Series™ pour établir des waypoints dans les zones d'intérêt et pour naviguer vers ces waypoints via un itinéraire enregistrable (représentant la distance la plus courte prévue entre les waypoints). Vous pouvez également visualiser et enregistrer des traces, qui représentent le chemin réel du bateau.

Waypoints, itinéraires et traces

Les waypoints sont des positions enregistrées qui vous permettent de marquer des zones d'intérêt ou des points de navigation. Votre système de pêche 700 Series™ peut stocker jusqu'à 2000 waypoints.

Les itinéraires relient deux ou plusieurs waypoints pour créer un chemin de navigation et sont utilisés pour la planification de voyages. Vous pouvez relier des waypoints individuels en utilisant la touche GOTO. Un itinéraire représente votre navigation prévue et montre le chemin le plus court entre chaque waypoint et le suivant. En parcourant un itinéraire, rester sur la ligne d'itinéraire est le moyen le plus efficace d'atteindre votre destination, bien que vous deviez toujours surveiller les obstacles non indiqués sur la carte. Votre système de pêche 700 Series™ peut stocker jusqu'à 50 itinéraires, chacun pouvant contenir jusqu'à 50 waypoints.

Les traces consistent en un historique détaillé des positions et sont affichées comme une traînée de points de trace. La trace actuelle montre l'historique des positions depuis la mise sous tension de l'appareil (maximum de 20 000 points de trace affichés). Vous pouvez effacer la trace actuelle ou l'enregistrer à tout moment. Votre système de pêche 700 Series™ peut stocker jusqu'à 25 traces enregistrées, chacune contenant 20 000 points de trace. La trace actuelle représente votre chemin réel jusqu'à présent.

Enregistrer, modifier ou supprimer un waypoint

Enregistrez votre position actuelle comme waypoint : Sur n'importe quelle vue, appuyez sur la touche MARK pour enregistrer la position actuelle du bateau comme waypoint.

Enregistrez la position du curseur comme waypoint : Sur la vue Carte ou Combo, utilisez la touche Curseur pour désigner la position que vous souhaitez enregistrer comme waypoint. Puis appuyez sur la touche MARK pour enregistrer la position marquée comme waypoint.

Enregistrez une position depuis l'historique sonar : Sur n'importe quelle vue Sonar, utilisez la touche Curseur pour pointer vers une caractéristique dans l'historique sonar (également appelée fonction Sonar Saver). Appuyez sur la touche MARK pour créer un waypoint à l'endroit où cette lecture sonar a été prise. Le nouveau waypoint enregistrera également la profondeur à cet endroit.

REMARQUE : Lorsque vous enregistrez un waypoint par l'une de ces méthodes, un nom numérique de waypoint est automatiquement attribué. Vous pouvez modifier les informations du waypoint plus tard pour lui donner un nom différent et sélectionner une icône pour le représenter (voir le sous-menu Waypoints dans l'onglet Navigation du menu principal).

Afficher le sous-menu Waypoints : Depuis n'importe quelle vue, appuyez deux fois sur la touche MENU pour afficher le système de menu principal, puis utilisez la touche Curseur DROITE pour sélectionner l'onglet Navigation. Sélectionnez Waypoints et appuyez sur la touche Curseur DROITE pour afficher le sous-menu Waypoints.

Programmer une position spécifique comme waypoint : Pour créer un waypoint qui n'est PAS votre position actuelle, depuis le sous-menu Waypoints, sélectionnez l'option Créer et appuyez sur la touche Curseur DROITE. Utilisez les touches Curseur pour programmer un nom de waypoint, une latitude, une longitude et une icône avant de sélectionner Enregistrer.

Modifier un point de cheminement : Dans le sous-menu Waypoints, sélectionnez Edit et appuyez sur la touche fléchée DROITE pour afficher la liste des points de cheminement enregistrés. Sélectionnez le point à modifier et appuyez sur la touche fléchée DROITE. Utilisez la touche de contrôle du curseur à 4 directions pour vous déplacer de champ en champ, et les touches fléchées HAUT et BAS pour modifier les valeurs une fois dans un champ. Dans les champs Nom du point, Latitude et Longitude, utilisez les touches fléchées HAUT et BAS pour changer la lettre ou le chiffre. Toutes les lettres majuscules et minuscules sont disponibles, ainsi que les chiffres de 0 à 9 et certains caractères de ponctuation. Dans le champ Icône du point, utilisez les touches fléchées HAUT et BAS pour changer l'icône représentant le point sur les vues Combo et Graphique. Vous pouvez quitter ces champs avec les touches fléchées GAUCHE et DROITE ou en appuyant sur la touche EXIT. Sélectionnez Save et appuyez sur la touche fléchée DROITE pour enregistrer vos modifications.

Pour faciliter la sélection d'un point de cheminement, sélectionnez Sort By et appuyez sur les touches fléchées DROITE ou GAUCHE pour choisir un ordre de tri :

• Name affiche les points par ordre alphabétique ; Time affiche le point le plus récemment créé en premier.
• Distance affiche le point le plus proche en premier.

Supprimer un point de cheminement : Dans le sous-menu Waypoints, sélectionnez Delete et appuyez sur la touche fléchée DROITE pour afficher la liste des points. Sélectionnez le point à supprimer, puis appuyez sur la touche fléchée DROITE. Une confirmation vous sera demandée avant la suppression effective du point.

Naviguer vers un point de cheminement ou une position

Naviguer vers la position du curseur : Depuis la vue Graphique ou Combo, utilisez la touche Curseur pour sélectionner une position ou un point de cheminement vers lequel vous souhaitez naviguer. Appuyez sur la touche GOTO. La navigation commence immédiatement.

Naviguer vers un point de cheminement spécifié : Appuyez sur la touche GOTO, puis choisissez le point de cheminement vers lequel vous souhaitez naviguer dans la liste des points et appuyez sur la touche fléchée DROITE pour le sélectionner.

REMARQUE : En répétant les instructions précédentes, vous pouvez ajouter d'autres points de cheminement pour créer un itinéraire multi-segments plus long.

Passer un point de cheminement : Dans le menu Navigation X-Press™, sélectionnez Skip Next Waypoint et appuyez sur la touche fléchée DROITE. S'il n'y a pas d'autre point vers lequel passer, la navigation sera annulée.

Annuler la navigation : Dans le menu Navigation X-Press™, sélectionnez Cancel Navigation et appuyez sur la touche fléchée DROITE. L'annulation de la navigation supprime l'itinéraire et les points créés avec la touche GOTO, mais ne supprime pas les itinéraires enregistrés de la mémoire. Vous serez invité à enregistrer l'itinéraire actuel lorsque vous annulez la navigation.

Vue Graphique avec cible

Ajouter une cible de point de cheminement ou une grille de pêche à la traîne

Ajouter ou supprimer une cible de point de cheminement : Dans le sous-menu Waypoints, sélectionnez Target et appuyez sur la touche fléchée DROITE pour afficher la liste des points. Sélectionnez le point que vous voulez cibler. Une cible composée de cercles concentriques centrés sur le point sélectionné apparaîtra sur toutes les vues de navigation ; la cible montre différentes plages de distance par rapport au point ciblé. Pour supprimer la cible, choisissez Remove Target dans le menu Navigation X-Press™.

Vue Graphique avec grille

Ajouter ou supprimer une grille de pêche à la traîne : Dans le sous-menu Waypoints, sélectionnez Grid et appuyez sur la touche curseur DROITE pour afficher une liste de waypoints. Sélectionnez le waypoint auquel vous souhaitez ajouter la grille. La grille de pêche à la traîne apparaîtra sur toutes les vues de navigation et pourra être utilisée comme guide lors de la pêche à la traîne autour d'un waypoint. La grille peut être pivotée à n'importe quel cap souhaité à l'aide de Grid Rotation dans le menu principal de navigation. Pour supprimer la grille de pêche à la traîne, choisissez Remove Grid dans le menu X-Press™ de navigation.

REMARQUE : Un seul waypoint peut avoir une cible ou une grille à la fois. Si vous appliquez une cible ou une grille à un nouveau waypoint, le waypoint d'origine perdra sa cible ou sa grille.

REMARQUE : L'espacement des anneaux sur la cible du waypoint et l'espacement des lignes de la grille de pêche à la traîne sont identiques à la longueur de la barre d'échelle sur le bord gauche de l'écran. Un zoom avant ou arrière diminuera ou augmentera respectivement l'espacement.

Enregistrer, modifier ou supprimer une route

Enregistrer la route actuelle : Pendant la navigation, la route actuelle peut être enregistrée. Dans le menu X-Press™ de navigation, sélectionnez Save Current Route et appuyez sur la touche curseur DROITE. La navigation continuera.

Afficher le sous-menu Routes : Depuis n'importe quelle vue, appuyez deux fois sur la touche MENU pour afficher le système de menu principal, puis utilisez la touche curseur DROITE pour sélectionner l'onglet Navigation. Sélectionnez Routes et appuyez sur la touche curseur DROITE pour afficher le sous-menu Routes.

Créer une route : Dans le sous-menu Routes, sélectionnez Create et appuyez sur la touche curseur DROITE. Un écran d'édition de route s'affichera avec une route vide. Vous pouvez nommer la route, ajouter des waypoints à la route à partir de la liste de tous les waypoints et ordonner les waypoints de la route à l'aide des touches curseur.

Modifier une route enregistrée : Dans le sous-menu Routes, sélectionnez Edit et appuyez sur la touche curseur DROITE. Un écran d'édition de route s'affichera. Sélectionnez la route que vous souhaitez modifier et appuyez sur la touche curseur DROITE. Renommez la route ou modifiez, supprimez ou réordonnez les waypoints utilisés dans la route.

Supprimer une route enregistrée : Dans le sous-menu Routes, sélectionnez Delete et appuyez sur la touche curseur DROITE. Sélectionnez la route que vous souhaitez supprimer et appuyez sur la touche curseur DROITE. Il vous sera demandé de confirmer votre choix en appuyant à nouveau sur la touche curseur DROITE avant que la route ne soit supprimée.

Parcourir une route enregistrée : Dans le sous-menu Routes, sélectionnez Travel et appuyez sur la touche curseur DROITE. Une liste des routes enregistrées apparaîtra. Sélectionnez la route que vous souhaitez parcourir et appuyez sur la touche curseur DROITE pour faire de cette route la route actuelle et commencer la navigation. Vous pouvez également parcourir la route dans l'ordre avant ou arrière.

Informations sur la route : Dans le sous-menu Routes, sélectionnez Info et appuyez sur la touche curseur DROITE. Une liste des routes enregistrées apparaîtra. Sélectionnez la route pour laquelle vous souhaitez des informations et appuyez sur la touche curseur DROITE. La liste des waypoints de la route sera affichée, avec la distance et le relèvement de chaque waypoint au suivant, ainsi que la distance et le relèvement de la position actuelle au premier waypoint de la route.

Enregistrer ou effacer une trace actuelle

Enregistrer la trace actuelle : depuis le menu Navigation X-Press™, sélectionnez Enregistrer la trace actuelle et appuyez sur la touche curseur DROITE. La trace restera affichée, mais passera du noir au gris. Pour supprimer complètement la trace de l'affichage, voir Modifier, supprimer ou masquer les traces enregistrées.

REMARQUE : lorsque vous enregistrez une trace, un nom lui est automatiquement attribué. Le nom de la trace se compose d'un horodatage, mais peut être renommé ultérieurement (voir Modifier une trace enregistrée).

Effacer la trace actuelle : depuis le menu Navigation X-Press™, sélectionnez Effacer la trace actuelle et appuyez sur la touche curseur DROITE. La trace sera supprimée de l'affichage et abandonnée.

Modifier, supprimer ou masquer les traces enregistrées

Afficher le sous-menu Traces : depuis n'importe quelle vue, appuyez deux fois sur la touche MENU pour afficher le système de menu principal, puis utilisez la touche curseur DROITE pour sélectionner l'onglet Navigation. Sélectionnez Traces et appuyez sur la touche curseur DROITE pour afficher le sous-menu Traces.

Modifier une trace enregistrée : depuis le sous-menu Traces, sélectionnez Modifier et appuyez sur la touche curseur DROITE pour afficher la liste des traces enregistrées. Sélectionnez la trace à modifier et appuyez sur la touche curseur DROITE. Lorsque la boîte de dialogue Modifier la trace apparaît, utilisez les touches curseur pour vous déplacer entre les champs. Dans le champ Nom de la trace, les touches curseur HAUT et BAS changent la lettre ou le chiffre. Toutes les lettres majuscules et minuscules sont disponibles, ainsi que les chiffres de 0 à 9 et certains caractères de ponctuation. Vous pouvez quitter le champ Nom de la trace avec les touches curseur GAUCHE et DROITE ou en appuyant sur la touche EXIT. Sélectionnez Enregistrer et appuyez sur la touche curseur DROITE pour enregistrer vos modifications.

Supprimer une trace enregistrée : depuis le sous-menu Traces, sélectionnez Supprimer et appuyez sur la touche curseur DROITE pour afficher la liste des traces enregistrées. Sélectionnez la trace à supprimer et appuyez sur la touche curseur DROITE. Une confirmation de suppression vous sera demandée avant que la trace ne soit réellement supprimée.

Masquer ou afficher une trace enregistrée : depuis le sous-menu Traces, sélectionnez Visibilité et appuyez sur la touche curseur DROITE pour afficher la liste des traces enregistrées. Sélectionnez la trace à masquer ou à afficher et utilisez les touches curseur pour sélectionner Masquée ou Visible. Appuyez sur la touche EXIT pour revenir au sous-menu Traces.

Fonctions des touches

L'interface utilisateur de votre système de pêche 700 Series™ se compose d'un ensemble de touches faciles à utiliser qui fonctionnent avec diverses vues et menus à l'écran pour vous offrir flexibilité et contrôle sur votre expérience de pêche.

Touche POWER/LIGHT

La touche POWER/LIGHT sert à allumer et éteindre le système de pêche 700 Series™, ainsi qu'à régler le rétroéclairage et le contraste de l'écran. Appuyez sur la touche POWER/LIGHT pour allumer l'appareil. L'écran titre s'affiche ensuite jusqu'à ce que le système de pêche 700 Series™ commence le fonctionnement du sonar.

Pour régler le rétroéclairage ou la couleur de fond de l'écran, appuyez sur la touche LIGHT pour accéder au menu Lumière et fond. Utilisez la touche curseur 4 directions pour sélectionner Lumière ou Fond, puis utilisez la touche curseur GAUCHE ou DROITE pour modifier les réglages. Appuyez sur EXIT pour quitter le menu Lumière et fond.

Maintenez la touche POWER/LIGHT enfoncée pendant 3 secondes pour éteindre l'appareil. Un message indiquera le nombre de secondes avant l'arrêt. Votre système de pêche 700 Series™ doit toujours être éteint à l'aide de la touche POWER/LIGHT. Cela garantit un arrêt correct et la sauvegarde des paramètres du menu.

Touche VIEW

La touche VIEW permet de parcourir toutes les vues disponibles. Appuyez sur la touche VIEW pour passer à la vue suivante. En appuyant plusieurs fois sur VIEW, vous parcourez toutes les vues disponibles. Les vues peuvent être masquées pour optimiser le système en fonction de vos besoins de pêche (voir l'onglet du menu Vues).

Touche INFO

Info - Appuyez sur la touche INFO en mode Vue d'oiseau, Carte ou Combo pour afficher des informations sur les objets les plus proches du curseur actif.

Si le curseur n'est pas actif, le menu suivant s'affiche. Utilisez la touche curseur 4 directions pour sélectionner Port le plus proche, Station de marée la plus proche ou Station de courant la plus proche, puis utilisez la touche curseur DROITE pour afficher les informations demandées.

REMARQUE : L'UniMap™ intégré ne contient pas d'informations sur les ports, les marées ou les courants. Ces informations ne sont disponibles que sur les cartes MMC/SD en option.

Touche MENU

La touche MENU permet d'accéder au système de menus.

Menu des options de démarrage - Appuyez sur la touche MENU pendant la séquence de mise sous tension pour afficher le menu des options de démarrage.

Menu X-Press™ - Appuyez une fois sur la touche MENU pour accéder au menu X-Press™. Le menu X-Press™ vous permet d'accéder aux paramètres fréquemment utilisés sans avoir à naviguer dans tout le système de menus. Lorsque le menu X-Press™ est affiché, vous pouvez utiliser les touches curseur HAUT ou BAS pour vous déplacer vers un choix de menu particulier. Dès que vous modifiez un paramètre (à l'aide des touches curseur DROITE ou GAUCHE), le menu X-Press™ se replie temporairement et l'écran se met à jour s'il est affecté par votre modification, ce qui vous permet de voir immédiatement les effets de votre action. Réactivez le menu X-Press™ en utilisant les touches curseur HAUT ou BAS.

Menu principal - Appuyez deux fois sur la touche MENU pour accéder au système de menu principal à onglets. Le système de menu principal est organisé sous des onglets pour vous aider à trouver rapidement un élément de menu spécifique : les onglets Alarmes, Sonar, Navigation, Carte, Configuration, Vues et Accessoires font partie de votre système de menu principal à onglets. Utilisez la touche de contrôle du curseur 4 directions GAUCHE ou DROITE pour sélectionner un onglet, puis utilisez la touche BAS ou HAUT pour sélectionner l'élément de menu, et la touche GAUCHE ou DROITE pour modifier un paramètre du menu.

Touche de contrôle du curseur 4 directions

La touche de contrôle du curseur 4 directions a plusieurs fonctions, selon la situation :

• Utilisez les touches fléchées BAS ou HAUT pour sélectionner un choix de menu dans la liste, puis utilisez les touches fléchées GAUCHE ou DROITE pour modifier un paramètre du menu. REMARQUE : Les choix de menu sont implémentés et enregistrés immédiatement - aucune autre action n'est requise.
• Dans toutes les vues Sonar, à l'exception de la vue Big Digits, appuyer sur une touche de contrôle du curseur à 4 directions active le gel de l'image et permet ensuite de positionner le curseur sur l'écran.

Touche MARK

Appuyez sur la touche MARK dans n'importe quelle vue pour marquer la position d'un point de passage, soit à l'emplacement actuel du bateau, soit, si le curseur est actif, à l'emplacement actuel du curseur.

La touche MARK ne fonctionne que si le récepteur GPS est connecté, ou si vous avez activé la capture d'écran à partir de l'onglet du menu Accessoires. Si vous avez activé la fonction de capture d'écran, appuyer sur la touche MARK crée toujours un point de passage, mais capture également l'image de l'écran sur la carte MMC/SD en option.

REMARQUE : Vous devez avoir une carte MMC/SD en option installée pour que la fonction de capture d'écran fonctionne.

La navigation n'est pas affectée par la fonction de capture d'écran. De plus, si la capture d'écran est activée mais qu'aucun récepteur GPS n'est connecté, appuyer sur la touche MARK capture l'image de l'écran et affiche une erreur indiquant qu'une position GPS est requise pour créer un point de passage.

Touche GOTO

Si le curseur est actif, appuyer sur la touche GOTO dans n'importe quelle vue crée un point de passage et démarre la navigation vers ce point. Si le curseur n'est pas actif, appuyer sur la touche GOTO affiche la liste des points de passage, afin que vous puissiez sélectionner celui vers lequel vous souhaitez naviguer.

Touche ZOOM (+ / - )

Appuyez sur les touches ZOOM - ou + dans l'une des vues de navigation ou dans la vue Zoom Sonar pour modifier l'échelle de la vue afin de la rapprocher ou de l'éloigner.

Touche EXIT

La touche EXIT a plusieurs fonctions, selon la situation :

Si une alarme retentit, appuyer sur EXIT annule l'alarme. - Si un onglet de menu est sélectionné, appuyer sur EXIT quitte le mode menu et revient à la vue. - Si un menu est actif, appuyer sur EXIT revient au niveau précédent dans le système de menus. - Appuyer sur EXIT fait défiler les vues disponibles dans l'ordre inverse. - Si le gel de l'image est actif, appuyer sur EXIT revient à un affichage défilant. - Si le curseur est actif, appuyer sur EXIT retire le curseur de l'écran.

Bus d'accessoires

Utilisez le bus d'accessoires pour étendre les fonctionnalités de votre système de pêche 700 Series™. Les accessoires se branchent directement sur le système de pêche 700 Series™, permettant des fonctions avancées telles que WeatherSense® et la liaison sonar sans fil SmartCast®. Des onglets et des choix de menu supplémentaires seront ajoutés automatiquement au système de menus lorsqu'un accessoire est branché sur l'appareil. De plus, plusieurs accessoires peuvent être connectés simultanément. Voir l'onglet du menu Accessoires et 700

Accessoires du système de pêche Series™ Fishing System dans ce manuel, ainsi que le manuel d'utilisation de vos accessoires pour plus de détails.

REMARQUE : Les accessoires pour activer WeatherSense® et le lien sonar sans fil SmartCast® nécessitent des achats séparés. Vous pouvez visiter notre site Web à www.humminbird.com ou contacter notre centre de ressources client au 1-800-633-1468 pour plus de détails.

HUMMINBIRD 787c²

Appuyez sur MENU pour les options de démarrage

Écran titre 787c²

Mise sous tension de l'appareil

Allumez votre système de pêche 700 Series™ en appuyant sur la touche POWER/LIGHT. L'écran titre s'affiche jusqu'à ce que le système de pêche 700 Series™ commence à fonctionner. Votre système de pêche 700 Series™ commencera en mode normal ou simulateur, selon la présence ou l'absence d'un transducteur.

Le système de menus

Le système de menus est divisé en modules de menus faciles à utiliser. Les principaux composants du système de menus sont :

Menu des options de démarrage - Appuyez sur la touche MENU pendant la séquence de mise sous tension pour afficher le menu des options de démarrage.

Menu X-Press™

Menu X-Press™ - Le menu X-Press™ vous permet d'accéder aux paramètres modifiés fréquemment sans avoir à naviguer dans tout le système de menus. Appuyez une fois sur la touche MENU pour afficher le menu X-Press™. Lorsque vous sélectionnez un élément de menu dans le menu X-Press™, le menu se replie, ne laissant que le choix de menu à l'écran. Utilisez les touches curseur Haut ou Bas pour réactiver le menu X-Press™.

REMARQUE : Les choix du menu X-Press™ varient selon la vue active lorsque vous appuyez sur la touche MENU, ainsi que selon que vous êtes en mode utilisateur normal ou avancé. Le menu X-Press™ Sonar, Navigation ou Capture d'écran apparaîtra, selon la vue dans laquelle vous vous trouvez.

Onglets du menu principal - Les menus moins fréquemment ajustés sont regroupés dans le système de menu principal. Le système de menu principal est organisé sous les onglets suivants pour vous aider à trouver rapidement un élément de menu spécifique : Alarmes, Sonar, Navigation, Carte, Configuration, Vues et Accessoires.

Système de menu principal en mode utilisateur normal

Appuyez deux fois sur la touche MENU pour accéder au menu principal, puis utilisez la touche curseur 4 directions GAUCHE ou DROITE pour sélectionner un onglet, et utilisez la touche BAS ou HAUT pour sélectionner un élément de menu spécifique sous cet onglet, puis utilisez à nouveau les touches GAUCHE ou DROITE pour modifier un paramètre du menu. Appuyez sur la touche EXIT pour revenir rapidement en haut de l'onglet. Une flèche vers le bas en bas d'un menu signifie que vous pouvez faire défiler d'autres choix de menu à l'aide de la touche curseur BAS. Une flèche vers la droite ou la gauche sur un choix de menu signifie que vous pouvez utiliser les touches curseur DROITE ou GAUCHE pour apporter des modifications ou voir plus d'informations.

REMARQUE : Les choix du menu principal varient selon que vous êtes en mode utilisateur Normal ou Avancé.

Mode utilisateur (Normal ou Avancé) - Un mode Avancé est fourni pour les utilisateurs qui souhaitent un contrôle maximal sur le système de pêche 700 Series™ et un mode Normal pour ceux qui préfèrent une plus grande simplicité et moins de choix de menu. Des choix de menu avancés supplémentaires seront affichés dans tout le système de menu lorsque vous naviguerez vers des menus spécifiques en mode Avancé. Toute modification effectuée en mode Avancé restera en vigueur après le retour en mode Normal. Voir l'onglet Menu de configuration : Mode utilisateur pour des instructions spécifiques sur le passage en mode utilisateur Avancé.

Onglet Sonar, mode Normal

Onglet Sonar, mode Avancé

Mise à jour complète de l'écran - lorsque vous modifiez un paramètre de menu affectant la vue Sonar, la vue se met à jour immédiatement (c'est-à-dire que vous n'avez pas besoin de quitter le menu pour appliquer la modification à l'écran).

Menu des options de démarrage

Menu des options de démarrage

Appuyez sur la touche MENU lorsque l'écran titre est affiché pour accéder au menu des options de démarrage.

Utilisez les touches curseur 4 directions HAUT ou BAS pour positionner le curseur, puis la touche curseur DROITE pour sélectionner l'un des choix suivants. Si vous attendez trop longtemps, le système utilisera par défaut le mode de menu qui se trouve en surbrillance :

Normal - Simulateur - État du système - Connexion PC (à utiliser avec le câble de connexion PC).

Voir les paragraphes suivants pour plus d'informations sur chacun de ces choix.

Fonctionnement normal

Utilisez le fonctionnement normal pour une utilisation sur l'eau avec un transducteur connecté. De plus, votre système de pêche 700 Series™ utilise des méthodes avancées de détection de transducteur pour déterminer si un transducteur est connecté. Si un transducteur fonctionnel est connecté, le fonctionnement normal sera sélectionné automatiquement à la mise sous tension et votre système de pêche 700 Series™ pourra être utilisé sur l'eau.

Quittez le fonctionnement normal en éteignant votre système de pêche 700 Series™.

Simulateur, illustré avec l'accessoire optionnel WeatherSense®

Simulateur

Utilisez le simulateur pour apprendre à utiliser votre système de pêche 700 Series™ avant de mettre votre bateau à l'eau. Le simulateur est un outil très puissant qui simule le fonctionnement sur l'eau, fournissant un affichage mis à jour de manière aléatoire. Nous vous recommandons de parcourir ce manuel tout en utilisant le simulateur, car tous les menus fonctionnent et affectent l'affichage de la même manière qu'en fonctionnement normal.

REMARQUE : Pour tirer pleinement parti du simulateur, il est important de sélectionner manuellement le simulateur dans le menu des options de démarrage, plutôt que de laisser le système de pêche 700 Series™ entrer automatiquement en mode simulateur (comme il le ferait si un transducteur n'est pas connecté et que vous ne faites rien lors de la mise sous tension). La sélection manuelle du simulateur dans le menu des options de démarrage vous permet de préconfigurer votre système de pêche 700 Series™ pour une utilisation sur l'eau. Toute modification de menu que vous effectuez sera enregistrée pour une utilisation ultérieure.

Un message apparaîtra périodiquement à l'écran pour vous rappeler que vous utilisez le simulateur.

Quittez le simulateur en éteignant votre système de pêche 700 Series™.

État du système

Utilisez l'état du système pour afficher les connexions du système et effectuer un autotest de l'appareil.

Les écrans suivants s'affichent à tour de rôle lorsque vous appuyez sur le bouton VIEW lors de l'utilisation de l'état du système :

Autotest - Test des accessoires - Vue de diagnostic GPS.

Quittez l'état du système en éteignant votre système de pêche.

Écran d'autotest de l'état du système

Autotest

L'autotest affiche les résultats du test d'autodiagnostic interne, y compris le numéro de série de l'unité, le numéro de série de la carte de circuit imprimé (PCB), la révision du logiciel, les heures totales de fonctionnement et la tension d'entrée.

ÉTAT DU SYSTÈME

ACCESSORY TEST
GPS	UNCONNECTED
SmartCast WSL	UNCONNECTED
Speed	CONNECTED
Temperature	CONNECTED
WeatherSense	UNCONNECTED
Exit SYSTEM STATUS by powering the unit off

Écran d'état du système - Test des accessoires

Test des accessoires

Le test des accessoires répertorie les accessoires connectés au système.

REMARQUE : L'accessoire de vitesse ne sera détecté que si la roue à aubes a bougé depuis la mise sous tension de votre système de pêche 700 Series™.

Vue de diagnostic GPS

La vue de diagnostic GPS affiche un diagramme du ciel et des données numériques provenant du récepteur GPS. Le diagramme du ciel montre l'emplacement de chaque satellite GPS visible avec son numéro de satellite et une barre de force du signal. Une barre gris foncé indique que le satellite est utilisé pour déterminer votre position actuelle. Une barre orange clair indique que le satellite est surveillé, mais pas encore utilisé.

Cette vue indique également la position actuelle, l'heure locale et la date, ainsi que d'autres informations numériques. Le type de correction GPS actuel est indiqué comme Aucune correction, Correction 2D, Correction 3D ou Améliorée. Une correction améliorée a été augmentée à l'aide d'informations provenant de WAAS, EGNOS ou MSAS. Une correction 3D ou améliorée est requise pour la navigation. HDOP (dilution horizontale de la précision) est un paramètre du système GPS qui dépend de la configuration actuelle des satellites. HDOP est utilisé pour calculer l'erreur de position estimée.

Connexion PC

(avec câble de connexion PC uniquement)

Utilisez la connexion PC pour mettre à jour le logiciel de l'unité de commande du système de pêche 700 Series™. Cette fonction nécessite l'utilisation du câble de connexion PC. Des instructions complètes sont incluses avec l'accessoire du câble de connexion PC.

REMARQUE : Le câble de connexion PC doit être acheté séparément. Pour plus d'informations, visitez notre site Web à www.humminbird.com ou contactez notre centre de ressources client au 1-800-633-1468.

Quittez le mode de connexion PC en éteignant le système de pêche 700 Series™.

Menu Sonar X-Press™

Side Both

Sensitivity 16

Upper Range 0ft

Lower Range 48ft

Side Beam Range 33ft

Chart Speed 7

Bottom Range 15ft

Bottom Lock On

Cancel Navigation

Menu Sonar X-Press™

(vues Sonar uniquement)

Le menu Sonar X-Press™ donne accès aux réglages les plus fréquemment utilisés. Appuyez une fois sur la touche MENU dans l'une des vues Sonar pour accéder au menu Sonar X-Press™.

REMARQUE : Les choix du menu varient selon les paramètres du système, par exemple si l'appareil est réglé sur le mode Utilisateur avancé ou selon le transducteur actuellement sélectionné.

Côté

Côté

(transducteur WideSide® : vue WideSide® uniquement)

Côté définit quel faisceau du transducteur WideSide® est affiché dans la vue WideSide®. Un transducteur WideSide® doit être connecté au système de pêche 700 Series™. Le choix Côté du menu est disponible lorsque la sélection du transducteur est réglée sur WideSide® (voir l'onglet du menu Sonar : Sélection du transducteur) et n'est accessible à partir du menu Sonar X-Press™ que lorsque vous êtes en vue WideSide®.

REMARQUE : Côté nécessite l'achat du transducteur WideSide®. Vous pouvez visiter notre site Web à www.humminbird.com pour commander cet accessoire en ligne ou contacter notre centre de ressources clientes au 1-800-633-1468.

Pour régler Côté :

1. Assurez-vous d'être en mode transducteur WideSide® et qu'un transducteur WideSide® est connecté, puis mettez en surbrillance Côté dans le menu Sonar X-Press™.
2. Utilisez les touches GAUCHE ou DROITE de la commande de curseur à 4 directions pour modifier le réglage Côté. (G [Gauche], Les deux, D [Droite], Défaut = Les deux)

Sensibilité

La sensibilité contrôle la quantité de détails affichés à l'écran et ajuste la sensibilité de toutes les fréquences sonar. Augmenter la sensibilité affiche plus de retours sonar provenant de petits poissons-appâts et de débris en suspension dans l'eau ; cependant, l'affichage peut devenir trop encombré. Lorsque vous opérez dans une eau très claire ou à de plus grandes profondeurs, une sensibilité accrue affiche des retours plus faibles qui peuvent présenter un intérêt. Diminuer la sensibilité élimine l'encombrement de l'affichage qui est parfois présent dans une eau trouble ou boueuse. Si la sensibilité est réglée trop bas, l'affichage peut ne pas montrer beaucoup de retours sonar qui pourraient être des poissons.

REMARQUE : Le réglage de sensibilité est un réglage global qui ajuste la sensibilité de toutes les fréquences sonar, par rapport aux réglages de sensibilité spécifiques (tels que Sensibilité 83 kHz, Balance 455 kHz ou Sensibilité WideSide) qui permettent d'ajuster le niveau de sensibilité pour un faisceau spécifique à la fois.

Sensibilité à bas

Sensibilité à Moyenne

Sensibilité à Élevée

Pour régler la sensibilité :

1. Mettez en surbrillance Sensibilité dans le menu Sonar X-Press™.
2. Utilisez les touches GAUCHE ou DROITE du curseur 4 voies pour augmenter ou diminuer le réglage de sensibilité. (Faible = 1, Élevée = 20, Défaut = 10)

Plage supérieure

Plage supérieure

(Avancé : Sonar, Sonar fractionné, Grands chiffres et Flasher circulaire

vues uniquement)

La plage supérieure définit la profondeur minimale qui sera affichée sur les vues Sonar, Sonar fractionné, Grands chiffres et Flasher circulaire. Le choix de menu Plage supérieure est disponible lorsque le mode utilisateur est réglé sur Avancé (voir l'onglet Menu de configuration : Mode utilisateur) et ne peut être accessible que depuis les vues Sonar, Sonar fractionné, Grands chiffres et Flasher circulaire. La plage supérieure est souvent utilisée avec la plage inférieure.

Par exemple, si vous êtes uniquement intéressé par la zone entre 20 et 50 pieds de profondeur, vous devez régler la plage de profondeur supérieure à 20 et la plage de profondeur inférieure à 50. La vue Sonar affichera alors la zone de 30 pieds entre 20 et 50, et n'affichera ni la surface ni le fond (en supposant que le fond est plus profond que 50 pieds), et affichera plus de détails pour cette zone entre 20 et 50 pieds.

REMARQUE : Une distance minimale de 10 pieds sera maintenue entre la plage supérieure et la plage inférieure, quels que soient les réglages manuels saisis.

Pour régler la plage supérieure :

1. Assurez-vous d'être en mode Avancé, puis mettez en surbrillance Plage supérieure dans le menu Sonar X-Press™.
2. Utilisez les touches GAUCHE ou DROITE du curseur 4 voies pour augmenter ou diminuer le réglage de la plage supérieure. (0 à 1490 pieds ou 0 à 497 mètres [modèles internationaux uniquement], Défaut = 0)

Plage inférieure

La plage inférieure définit la profondeur maximale qui sera

affichée. Le mode automatique est le réglage par défaut. En mode automatique, la plage inférieure est ajustée par l'appareil pour suivre le fond. La sélection d'un réglage spécifique verrouille la plage de profondeur en mode manuel. Utilisez ensemble les plages supérieure et inférieure pour visualiser manuellement une plage de profondeur spécifique lors de la recherche de poissons ou de structures au fond. Un « M » s'affiche dans le coin inférieur droit de l'écran lorsque vous commencez à régler manuellement la plage inférieure, pour indiquer que vous êtes en mode manuel.

Par exemple, si vous pêchez dans 60 pieds d'eau mais que vous ne vous intéressez qu'aux 30 premiers pieds (de la surface à 30 pieds de profondeur), vous devez régler la limite inférieure de la plage de profondeur à 30. L'écran affichera la plage de 0 à 30 pieds, ce qui vous permettra d'obtenir une vue plus détaillée que si l'affichage allait jusqu'au fond.

REMARQUE : Une distance minimale de 10 pieds sera maintenue entre les plages supérieure et inférieure, quels que soient les réglages manuels saisis.

Pour régler la plage inférieure :

1. Mettez en surbrillance Plage inférieure dans le menu Sonar X-Press™.
2. Utilisez les touches GAUCHE ou DROITE de la commande à 4 directions pour augmenter ou diminuer le réglage de la plage inférieure. (AUTO, 10 à 1500 pieds, 3 à 500 mètres [modèles internationaux uniquement], défaut = AUTO)

Plage du faisceau latéral

Plage du faisceau latéral

(transducteur WideSide® : vue WideSide® uniquement)

La plage du faisceau latéral définit la profondeur maximale qui sera affichée dans la vue WideSide®. La plage doit être réglée manuellement pour que le fond reste visible à l'écran. Si la plage du faisceau latéral est réglée trop profonde par rapport aux conditions de profondeur actuelles, les informations sonar seront compressées à l'écran et des détails précieux seront perdus. Un transducteur WideSide® doit être connecté au système de pêche 700 Series™. Le choix de menu Plage du faisceau latéral est disponible lorsque Sélection du transducteur est réglé sur WideSide® (voir Onglet du menu Sonar : Sélection du transducteur) et ne peut être accessible que depuis la vue WideSide®.

REMARQUE : La plage du faisceau latéral nécessite l'achat du transducteur WideSide®. Vous pouvez visiter notre site Web à www.humminbird.com pour commander cet accessoire en ligne ou contacter notre centre de ressources client au 1-800-633-1468.

Pour régler la plage du faisceau latéral :

1. Assurez-vous d'être en mode transducteur WideSide® et qu'un transducteur WideSide® est connecté, puis mettez en surbrillance Plage du faisceau latéral dans le menu Sonar X-Press™.
2. Utilisez les touches fléchées GAUCHE ou DROITE du curseur 4 directions pour augmenter ou diminuer le réglage de la portée du faisceau latéral. (6 à 160 pieds, ou 2 à 40 mètres [modèles internationaux uniquement], par défaut = 160 pieds [40 mètres])

Vitesse de défilement

Vitesse de défilement

La vitesse de défilement détermine la vitesse à laquelle les informations sonar

se déplacent à l'écran, et par conséquent la quantité de détails affichés. Une vitesse plus rapide affiche plus d'informations dans les vues sonar et est préférée par la plupart des pêcheurs ; cependant, les informations sonar se déplacent rapidement à l'écran. Une vitesse plus lente maintient les informations à l'écran plus longtemps, mais le fond et les détails des poissons deviennent compressés et peuvent être difficiles à interpréter. Quel que soit le réglage de la vitesse de défilement, la fenêtre RTS® se met à jour à la vitesse maximale possible pour les conditions de profondeur. Ajustez la vitesse de défilement selon vos préférences personnelles.

Pour régler la vitesse de défilement :

1. Mettez en surbrillance Vitesse de défilement dans le menu Sonar X-Press™.
2. Utilisez les touches fléchées GAUCHE ou DROITE du curseur 4 directions pour augmenter ou diminuer le réglage de la vitesse de défilement. (1-9, Ultra, où 1 = Lent, 9 = Rapide, Ultra = Très rapide, par défaut = 5)

Plage inférieure

(Vue Zoom Sonar uniquement lorsque le verrouillage du fond est activé)

La plage inférieure vous permet de contrôler la quantité de la colonne d'eau, mesurée à partir du fond, affichée dans la vue Zoom Sonar. Choisissez une petite valeur pour voir une structure de fond basse ou des détails du retour de fond. Choisissez une valeur plus grande pour voir une structure importante dans les eaux plus profondes. Il est possible de régler la plage inférieure pour qu'elle soit supérieure à la profondeur. Dans ce cas, vous pouvez voir des parasites de surface dans une bande ondulée qui reflète les changements de profondeur.

Pour régler la plage inférieure :

1. Dans la vue Zoom Sonar, mettez en surbrillance Plage inférieure dans le menu Sonar X-Press™.
2. Utilisez les touches fléchées GAUCHE ou DROITE du curseur 4 directions pour modifier le réglage de la plage inférieure. (10 à 60 pieds, 2 à 10 brasses, ou 3 à 20 mètres [modèles internationaux uniquement], par défaut = 15 pieds)

Verrouillage du fond

Verrouillage du fond

(Uniquement en vue Zoom Sonar)

Le verrouillage du fond modifie le mode de la vue zoomée dans la vue Zoom Sonar. Le verrouillage du fond trace en continu le fond à un point constant de l'écran, quelles que soient les variations de profondeur. Cela « aplatit » le contour du fond, mais est efficace pour afficher les poissons sur ou près du fond.

Pour activer le verrouillage du fond :

1. Dans la vue Zoom Sonar, mettez en surbrillance Verrouillage du fond dans le menu Sonar X-Press™.
2. Utilisez les touches GAUCHE ou DROITE de la commande de curseur à 4 directions pour changer le réglage Verrouillage du fond sur Activé. (Désactivé, Activé, Défaut = Désactivé)

Annuler la navigation

Annuler la navigation

(uniquement en navigation)

Annuler la navigation abandonne la route actuelle et quitte le mode Navigation. Ce choix de menu n'apparaît que lorsque vous naviguez actuellement sur une route. Cela ne supprime pas une route précédemment enregistrée.

Pour annuler la navigation :

1. Mettez en surbrillance Annuler la navigation dans le menu Sonar X-Press™.
2. Utilisez la touche DROITE de la commande de curseur à 4 directions pour lancer l'annulation de la navigation.
3. La boîte de dialogue Confirmer apparaîtra. Pour annuler la navigation, appuyez à nouveau sur la touche DROITE du curseur. Pour éviter d'annuler la navigation, appuyez sur la touche GAUCHE du curseur.
4. La boîte de dialogue Enregistrer la route actuelle apparaîtra. Utilisez la touche DROITE de la commande de curseur à 4 directions pour enregistrer la route ou la touche GAUCHE pour refuser l'enregistrement de la route.

Waypoint 001

Cursor To Waypoint

Save Current Track

Clear Current Track

Save Current Route

Skip Next Waypoint

Cancel Navigation

Remove Target

Remove Grid

Sonar Window Medium

Waypoint 00153

Menu Navigation X-Press™

Menu Navigation X-Press™

(Vues de navigation uniquement)

Le menu Navigation X-Press™ donne accès aux réglages les plus fréquemment utilisés. Appuyez une fois sur la touche MENU lorsque vous êtes en vue Bird's Eye, en vue Cartographique ou en vue Combo pour accéder au menu Navigation X-Press™.

REMARQUE : Les choix du menu varient selon les paramètres du système, par exemple selon que vous êtes en cours de navigation ou non.

Waypoint 801

Waypoint [Nom]

(Uniquement avec un curseur actif sur un waypoint)

Waypoint [Nom] vous permet de consulter le sous-menu Waypoints pour le waypoint situé sous votre curseur.

Pour afficher le sous-menu Waypoint [Nom] :

1. Déplacez le curseur sur un waypoint existant et appuyez une fois sur la touche MENU, ou utilisez Curseur vers waypoint pour sélectionner un waypoint dans la liste des waypoints enregistrés.
2. Mettez en surbrillance Waypoint[Nom] dans le menu Navigation X-Press™.
3. Utilisez la touche DROITE de la commande directionnelle à 4 voies pour afficher le sous-menu Waypoints, qui contient les choix suivants :

Sous-menu Waypoints

Le sous-menu Waypoint contient les choix suivants :

Modifier vous permet de modifier le nom, la position (latitude et longitude) et de sélectionner l'icône qui représentera le point de cheminement dans les vues Cartographique et Combo.

Supprimer vous permet de supprimer un point de cheminement de la liste des points de cheminement enregistrés.

Cible vous permet d'appliquer une cible à un point de cheminement sélectionné dans la liste des points de cheminement.

Grille vous permet d'appliquer une grille de pêche à la traîne à un point de cheminement sélectionné dans la liste des points de cheminement.

Curseur vers le point de cheminement

Curseur vers le point de cheminement

Vue Cartographique ou Combo uniquement

Curseur vers le point de cheminement vous permet de déplacer rapidement le curseur vers n'importe quel point de cheminement enregistré, afin de le localiser ou de le modifier.

REMARQUE Cet élément du menu X-Press™ n'apparaît que si vous avez enregistré des points de cheminement.

Pour déplacer le curseur vers un point de cheminement enregistré :

1. Mettez en surbrillance Curseur vers le point de cheminement dans le menu Navigation X-Press™.
2. Utilisez la touche DROITE de la commande à 4 directions pour lancer Curseur vers le point de cheminement.
3. Utilisez la touche HAUT ou BAS de la commande à 4 directions pour mettre en surbrillance le point de cheminement vers lequel vous souhaitez déplacer le curseur, puis utilisez la touche DROITE de la commande à 4 directions pour sélectionner le point de cheminement de destination.

Enregistrer la trace actuelle

Enregistrer la trace actuelle

Enregistrer la trace actuelle vous permet de sauvegarder la trace actuellement affichée. Après l'enregistrement de la trace actuelle, une nouvelle trace actuelle est démarrée.

Pour enregistrer la trace actuelle :

Mettez en surbrillance Enregistrer la trace actuelle dans le menu Navigation X-Press™.

1. Utilisez la touche de déplacement du curseur DROITE (4 directions) pour lancer l'enregistrement de la trace actuelle.
2. La boîte de dialogue de confirmation apparaîtra. Pour enregistrer la trace actuelle, appuyez à nouveau sur la touche curseur DROITE. Pour annuler l'enregistrement de la trace actuelle, appuyez sur la touche curseur GAUCHE.
3. Effacer la trace actuelle

Effacer la trace actuelle

Effacer la trace actuelle vous permet d'effacer la trace actuellement affichée et de démarrer une nouvelle trace à la position actuelle.

Pour effacer la trace actuelle :

Mettez en surbrillance Effacer la trace actuelle dans le menu Navigation X-Press™.

Utilisez la touche de déplacement du curseur DROITE (4 directions) pour lancer l'effacement de la trace actuelle.

1. La boîte de dialogue de confirmation apparaîtra. Pour effacer la trace actuelle, appuyez à nouveau sur la touche curseur DROITE. Pour annuler l'effacement de la trace actuelle, appuyez sur la touche curseur GAUCHE.
2. Enregistrer la route actuelle
3. La boîte de dialogue Confirmer apparaîtra. Pour effacer la piste actuelle, appuyez une fois de plus sur la touche curseur DROITE. Pour annuler l'effacement de la piste actuelle, appuyez sur la touche curseur GAUCHE.

Enregistrer l'itinéraire actuel

Enregistrer la route actuelle

(uniquement en navigation)

Enregistrer la route actuelle permet d'enregistrer la route actuellement affichée. Cette option de menu n'apparaît que lorsque vous naviguez sur une route.

Pour enregistrer la route actuelle :

1. Mettez en surbrillance Enregistrer la route actuelle dans le menu Navigation X-Press™.
2. Utilisez la touche de commande du curseur DROITE à 4 directions pour lancer l'enregistrement de la route actuelle.
3. La boîte de dialogue Confirmer apparaîtra. Pour enregistrer la route actuelle, appuyez à nouveau sur la touche curseur DROITE. Pour annuler l'enregistrement de la route actuelle, appuyez sur la touche curseur GAUCHE.

Passer au prochain point de cheminement

Passer au prochain point de cheminement

(uniquement en navigation)

Passer au prochain point de cheminement supprime le prochain point de cheminement de la route actuelle. Cette option de menu n'apparaît que lorsque vous naviguez sur une route.

Pour passer au prochain point de cheminement :

1. Mettez en surbrillance Passer au prochain point de cheminement dans le menu Navigation X-Press™.
2. Utilisez la touche de commande du curseur DROITE à 4 directions pour lancer le passage au prochain point de cheminement.
3. La boîte de dialogue Confirmer apparaîtra. Pour passer au prochain point de cheminement, appuyez à nouveau sur la touche curseur DROITE. Pour annuler le passage au prochain point de cheminement, appuyez sur la touche curseur GAUCHE.

Annuler la navigation

Annuler la navigation

(uniquement en cours de navigation)

Annuler la navigation abandonne l'itinéraire en cours et quitte le mode Navigation. Cette option de menu n'apparaît que lorsque vous naviguez actuellement sur un itinéraire. Cela ne supprimera pas un itinéraire précédemment enregistré.

Pour annuler la navigation :

1. Mettez en surbrillance Annuler la navigation dans le menu Navigation X-Press™.
2. Utilisez la touche DROITE du curseur 4 directions pour lancer l'annulation de la navigation.
3. La boîte de dialogue Confirmer apparaîtra. Pour annuler la navigation, appuyez à nouveau sur la touche DROITE du curseur. Pour éviter d'annuler la navigation, appuyez sur la touche GAUCHE du curseur.
4. La boîte de dialogue Enregistrer l'itinéraire actuel apparaîtra. Utilisez la touche DROITE du curseur 4 directions pour enregistrer l'itinéraire ou la touche GAUCHE du curseur 4 directions pour refuser l'enregistrement de l'itinéraire.

Supprimer la cible

Supprimer la cible

(uniquement si une cible est active)

Supprimer la cible retire le point de cheminement cible de l'affichage. Cette option de menu n'apparaît que lorsqu'une cible a déjà été appliquée à un point de cheminement.

REMARQUE : Voir Ajouter une cible à un point de cheminement ou Grille de pêche à la traîne pour plus d'informations.

Pour supprimer une cible :

1. Mettez en surbrillance Supprimer la cible dans le menu Navigation X-Press™.
2. Utilisez la touche de commande du curseur à 4 directions DROITE pour supprimer la cible.

Supprimer la grille

Supprimer la grille

(uniquement si une grille est active)

Supprimer la grille supprime la grille de points de cheminement de l'affichage. Ce choix de menu n'apparaît que lorsqu'une grille a déjà été appliquée à un point de cheminement.

REMARQUE : Voir Ajouter une cible de point de cheminement ou Grille défilante pour plus d'informations.

Pour supprimer une grille :

1. Mettez en surbrillance Supprimer la grille dans le menu Navigation X-Press™.
2. Utilisez la touche de commande du curseur à 4 directions DROITE pour supprimer la grille.

Fenêtre Sonar Moyenne

Fenêtre Sonar

(Vue combo uniquement)

Fenêtre Sonar définit la taille de la fenêtre Sonar dans la vue Combo. Fenêtre Sonar n'est accessible que depuis la vue Combo.

Pour définir la taille de la fenêtre Sonar dans la vue Combo :

1. Mettez en surbrillance la fenêtre Sonar dans le menu Navigation X-Press™.
2. Utilisez les touches de curseur GAUCHE ou DROITE (4 directions) pour ajuster la taille de la fenêtre sonar. (Large, Moyenne, Étroite, par défaut = Moyenne)

Point de cheminement 0015

Point de cheminement [Nom]

(Point de cheminement créé le plus récemment)

Point de cheminement [Nom] vous permet d'afficher le sous-menu des points de cheminement pour le point de cheminement créé le plus récemment.

REMARQUE : Vous devez avoir appuyé au moins une fois sur la touche MARK depuis la dernière mise sous tension du sondeur pour que ce choix de menu apparaisse.

Pour afficher le sous-menu Point de cheminement [Nom] :

1. Déplacez le curseur à la position souhaitée et appuyez une fois sur la touche MARK pour enregistrer un point de cheminement.
2. Mettez en surbrillance Point de cheminement [Nom] dans le menu Navigation X-Press™.
3. Utilisez la touche de curseur DROITE (4 directions) pour afficher le sous-menu des points de cheminement.

Sous-menu Point de cheminement [Nom]

Le sous-menu des points de cheminement contient les choix de menu suivants :

Modifier vous permet de modifier le nom, la position (latitude et longitude) et de sélectionner l'icône qui sera utilisée pour représenter le point de cheminement dans les vues Carte et Combo.

Supprimer vous permet de supprimer un point de cheminement de la liste des points de cheminement enregistrés.

Go To vous permet de sélectionner un point de cheminement et de commencer la navigation vers ce point, ou d'ajouter ce point à la fin de l'itinéraire actuel.

Target vous permet d'appliquer une cible à un point de cheminement sélectionné dans la liste des points de cheminement.

Grid vous permet d'appliquer une grille de pêche à un point de cheminement sélectionné dans la liste des points de cheminement.

Supprimer l'image

Supprimer toutes les images

Menu X-Press™ de capture d'écran

Menu X-Press™ de capture d'écran (vue Capture d'écran uniquement)

Le menu X-Press™ de capture d'écran donne accès aux fonctions Supprimer l'image et Supprimer toutes les images. Appuyez une fois sur la touche MENU en mode Capture d'écran pour accéder au menu X-Press™ de capture d'écran.

Supprimer l'image

Supprimer l'image

(carte MMC/SD en option, vue Capture d'écran uniquement)

Supprimer l'image vous permet de supprimer une seule image capturée à partir de la vue Capture d'écran. Cette option de menu n'est disponible que si vous avez installé une carte MMC/SD en option et que vous êtes en mode Capture d'écran.

Pour supprimer une image :

1. Dans la vue Capture d'écran, utilisez les touches curseur HAUT et BAS à 4 directions pour sélectionner l'image que vous souhaitez supprimer.
2. Mettez en surbrillance Supprimer l'image dans le menu X-Press™ de capture d'écran.
3. Appuyez sur la touche curseur DROITE à 4 directions pour lancer cette procédure.
4. Une boîte de dialogue de confirmation apparaîtra. Sélectionnez Oui pour supprimer l'image ou Non pour annuler l'opération.

Supprimer toutes les images

Supprimer toutes les images

(carte MMC/SD en option, vue de capture d'écran uniquement)

Supprimer toutes les images vous permet de supprimer toutes les images en une seule fois depuis la vue de capture d'écran. Cette option de menu n'est disponible que si vous avez installé une carte MMC/SD en option et que vous êtes en vue de capture d'écran.

Pour supprimer toutes les images :

1. Depuis la vue de capture d'écran, mettez en surbrillance Supprimer toutes les images dans le menu X-Press™ de la capture d'écran.
2. Une boîte de dialogue de confirmation vous demandera si vous souhaitez supprimer toutes les images. Sélectionnez Oui pour supprimer, ou Non pour changer d'avis.

Menu Sonar

Onglet du menu Sonar

Appuyez deux fois sur la touche MENU pour accéder au système de menu principal, puis appuyez sur la touche curseur DROITE pour sélectionner l'onglet Sonar.

REMARQUE : Les choix de menu varient en fonction des paramètres du système, tels que le mode utilisateur avancé ou le transducteur actuellement sélectionné.

Sélection du faisceau

200/83kHz

Sélection du faisceau

La sélection du faisceau détermine quels retours sonar de la sonde seront affichés à l'écran.

Lorsqu'elle est réglée sur 200/83 kHz, les retours des deux faisceaux sont fusionnés en commençant par le retour du faisceau large de 83 kHz, en l'atténuant, puis en le superposant avec le retour du faisceau étroit de 200 kHz. Les retours sonar du faisceau étroit de 200 kHz, plus sombres, se détacheront des retours sonar du faisceau large de 83 kHz, plus pâles. La vue Sonar divisé continue d'afficher les retours sonar de chaque faisceau dans leurs fenêtres respectives. Les informations fusionnées sont affichées dans la vue Sonar, la vue Zoom sonar et la vue Grands chiffres. La fenêtre RTS® de la vue Sonar et la vue Flasher circulaire n'afficheront que les retours du faisceau étroit de 200 kHz.

Lorsqu'elle est réglée sur 200 kHz, seuls les retours du faisceau étroit de 200 kHz seront affichés dans la vue Sonar, la vue Zoom sonar, la vue Grands chiffres et la vue Flasher circulaire. La vue Sonar divisé continuera d'afficher les retours des deux faisceaux dans leurs fenêtres respectives. La fenêtre RTS® de la vue Sonar affichera les retours du faisceau étroit de 200 kHz.

Lorsqu'elle est réglée sur 83 kHz, les retours du faisceau large de 83 kHz seront affichés dans la vue Sonar, la vue Zoom sonar, la vue Grands chiffres et la vue Flasher circulaire. La vue Sonar divisé continuera d'afficher les retours des deux faisceaux dans leurs fenêtres respectives. La fenêtre RTS® affichera les retours du faisceau large de 83 kHz.

Pour utiliser la sélection du faisceau :

1. Mettez en surbrillance Sélection du faisceau dans le menu principal Sonar.
2. Utilisez les touches GAUCHE ou DROITE du curseur 4 directions pour sélectionner le faisceau de 83 kHz, le faisceau de 200 kHz ou le faisceau de 200/83 kHz. (200/83 kHz, 200 kHz, 83 kHz, défaut = 200 kHz)

Fish ID+™

Fish ID+™ utilise un traitement avancé du signal pour interpréter

les retours sonar et affichera un symbole de poisson lorsque des conditions très sélectives sont remplies. Lorsqu'un poisson est détecté, une icône de poisson et sa profondeur sont affichées au-dessus du retour qui a été classé comme étant un poisson. Trois icônes de poisson de tailles différentes représentent l'intensité du retour sonar et fournissent une indication de la taille relative du poisson.

Les modèles sonar DualBeam PLUS™ représentent les cibles détectées dans le faisceau étroit de 200 kHz par des symboles de poisson orange, et les cibles détectées dans le faisceau large de 83 kHz par des symboles de poisson bleus.

200 kHz, faisceau étroit : symboles de poisson orange ; 83 kHz, faisceau large : symboles de poisson bleus.

Lorsque Fish ID+™ est désactivé, le système de pêche 700 Series™ n'affiche que les retours sonar bruts à l'écran. Ces retours produisent souvent des « arches » sur l'écran, indiquant des cibles potentielles. En raison de l'angle du faisceau du transducteur, la distance à un poisson diminue à mesure que le poisson entre dans le faisceau, puis augmente lorsqu'il en sort, créant une arche de poisson lorsque ce changement de distance est affiché à l'écran. La vitesse du bateau, la vitesse de défilement et la position du poisson dans le faisceau sonar affectent grandement la forme de l'arche.

Cône du transducteur et arches de poisson

Pour activer ou désactiver Fish ID+™ :

1. Mettez en surbrillance Fish ID+ dans le menu principal Sonar.
2. Utilisez les touches GAUCHE ou DROITE du curseur 4 voies pour activer ou désactiver le paramètre Fish ID+™. (Désactivé, Activé, Par défaut = Désactivé)

5 Sensibilité d'identification des poissons

La sensibilité d'identification des poissons ajuste le seuil des algorithmes de détection de Fish

ID+™. Un réglage plus élevé permet d'afficher les retours plus faibles comme des poissons. Ceci est utile pour identifier les petites espèces de poissons ou les poissons-appâts. Un réglage plus bas affiche moins de poissons à partir de retours sonar faibles. Ceci est utile lors de la recherche de plus grandes espèces de poissons. La sensibilité d'identification des poissons est utilisée conjointement avec Fish ID+™. Fish ID+™ doit être activé pour que la sensibilité d'identification des poissons affecte la capacité du système de pêche 700 Series™ à identifier les retours sonar comme des poissons.

Pour modifier le réglage de sensibilité d'identification des poissons :

1. Mettez en surbrillance Sensibilité d'identification des poissons dans le menu principal Sonar.
2. Utilisez les touches GAUCHE ou DROITE du curseur 4 voies pour modifier le réglage de sensibilité d'identification des poissons. (Faible = 1, Élevé = 10, Par défaut = 5)

Fenêtre RTS

Étroite

Fenêtre Sonar en temps réel (RTS®)

Le paramètre RTS® Window définit la fenêtre RTS® sur Large ou

Rétrécit, ou désactive la fenêtre Sonar. La fenêtre RTS® se met toujours à jour à la vitesse maximale et n'affiche que les échos qui se trouvent dans le faisceau du transducteur. (Voir Fenêtre Sonar en temps réel (RTS®) pour plus d'informations.)

Fenêtre RTS® (Large)

Fenêtre RTS® (Étroite)

Fenêtre RTS® (Désactivée)

Pour modifier le réglage de la fenêtre RTS® :

1. Mettez en surbrillance RTS Window dans le menu principal du sonar.
2. Utilisez les touches GAUCHE ou DROITE de la commande à 4 directions pour modifier le réglage de la fenêtre RTS®. (Large, Étroite, Désactivée, Par défaut = Large)

Vue du fond

Structure ID

Vue du fond

La vue du fond sélectionne la méthode utilisée pour représenter le fond et la structure sur l'écran.

Structure ID® représente les échos faibles en bleu et les échos forts en rouge.

WhiteLine® met en évidence les échos sonar les plus forts en blanc, ce qui donne un contour distinctif. Cela a l'avantage de définir clairement le fond sur l'écran.

Voir Présentation du fond pour plus d'informations.

Pour ajuster la vue du fond :

1. Mettez en surbrillance Bottom View dans le menu principal du Sonar.
2. Utilisez les touches LEFT ou RIGHT du curseur 4 directions pour modifier le réglage Bottom View. (Structure ID®, WhiteLine®, par défaut = Structure ID®)

Largeur du zoom

Large

Largeur du zoom

La largeur du zoom ajuste la largeur de la fenêtre de zoom dans la vue Zoom du Sonar.

Pour modifier le réglage de la largeur du zoom :

1. Mettez en surbrillance Zoom Width dans le menu principal du Sonar.
2. Utilisez les touches LEFT ou RIGHT du curseur 4 directions pour modifier le réglage de la largeur du zoom. (Étroit, Moyen, Large, par défaut = Large)

83 kHz

Sensibilité

-10 10

Sensibilité 83 kHz

(Avancé)

La sensibilité 83 kHz modifie la sensibilité du faisceau 83 kHz. Augmenter la sensibilité 83 kHz affichera des échos faibles supplémentaires, et la diminuer affichera moins d'échos faibles. Le choix du menu Sensibilité 83 kHz n'est disponible que lorsque le mode utilisateur est réglé sur Avancé (voir l'onglet du menu Configuration : Mode utilisateur).

REMARQUE : La sensibilité 83 kHz est particulièrement utile pour régler la sensibilité des retours sonar 83 kHz dans la vue Sonar à double fréquence 200/83 kHz. La sensibilité 83 kHz peut être réglée sans affecter la sensibilité des retours 200 kHz affichés dans la fenêtre sonar 200 kHz.

Pour régler la sensibilité 83 kHz :

1. Assurez-vous d'être en mode utilisateur avancé, puis mettez en surbrillance Sensibilité 83 kHz dans le menu principal Sonar.
2. Utilisez les touches LEFT ou RIGHT de la commande à 4 directions pour régler la sensibilité 83 kHz (-10 à +10, défaut = 0).

Balance 455 kHz (Avancé, avec transducteur QuadraBeam™)

La balance 455 kHz règle la sensibilité du faisceau 455 kHz. Augmenter la sensibilité affichera des retours faibles supplémentaires, et la diminuer en affichera moins. Un transducteur QuadraBeam™ doit être fixé au système de pêche 700 Series™. Le choix de menu Balance 455 kHz est disponible lorsque Sélection du transducteur est réglé sur QuadraBeam™ (voir Onglet du menu Sonar : Sélection du transducteur) et que le mode utilisateur est réglé sur Avancé (voir Onglet du menu Configuration : Mode utilisateur).

REMARQUE : La balance 455 kHz nécessite l'achat du transducteur QuadraBeam™. Vous pouvez visiter notre site Web à www.humminbird.com pour commander cet accessoire en ligne ou contacter notre centre de ressources client au 1-800-633-1468.

REMARQUE : La balance 455 kHz est particulièrement utile pour régler la sensibilité des retours sonar 455 kHz dans la vue à faisceau latéral. La sensibilité 455 kHz peut être réglée sans affecter la sensibilité des retours 200 kHz affichés dans la fenêtre sonar 200 kHz.

Pour modifier le réglage de la balance 455 kHz :

1. Assurez-vous d'avoir sélectionné le transducteur QuadraBeam™ et le mode avancé, puis mettez en surbrillance Balance 455 kHz dans le menu principal Sonar.
2. Utilisez les touches LEFT ou RIGHT de la commande à 4 directions pour modifier la balance 455 kHz (-10 à +10, défaut = 0).

Sensibilité WideSide® (Avancé : avec transducteur WideSide®)

La sensibilité WideSide® règle la sensibilité du faisceau WideSide®. Augmenter la sensibilité affichera des retours faibles supplémentaires, et la diminuer en affichera moins. Un transducteur WideSide® doit être fixé au système de pêche 700 Series™. Le choix de menu Sensibilité WideSide® est disponible lorsque Sélection du transducteur est réglé sur WideSide® (voir Onglet du menu Sonar : Sélection du transducteur) et que le mode utilisateur est réglé sur Avancé (voir Onglet du menu Configuration : Mode utilisateur).

REMARQUE : La sensibilité WideSide® nécessite l'achat du transducteur WideSide®. Vous pouvez visiter notre site Web à www.humminbird.com pour commander cet accessoire en ligne ou contacter notre centre de ressources client au 1-800-633-1468.

REMARQUE : La sensibilité WideSide® est particulièrement utile pour régler la sensibilité des retours sonar 455 kHz dans la vue WideSide®. La sensibilité 455 kHz peut être réglée sans affecter la sensibilité des autres fréquences sonar.

Pour modifier le réglage de sensibilité WideSide® :

1. Assurez-vous d'avoir sélectionné le transducteur WideSide® et le mode avancé, et que le transducteur WideSide® est connecté, puis mettez en surbrillance Sensibilité WideSide® dans le menu principal du sonar.
2. Utilisez les touches GAUCHE ou DROITE du curseur 4 voies pour modifier la sensibilité WideSide®. (-10 à +10, défaut = 0)

Lignes de profondeur (avancé)

Les lignes de profondeur divisent l'écran en quatre sections égales séparées par trois lignes de profondeur horizontales. La profondeur de chaque ligne est affichée le long de l'échelle de profondeur. Vous pouvez activer ou désactiver les lignes de profondeur. Le choix de menu Lignes de profondeur est disponible lorsque le mode utilisateur est réglé sur Avancé (voir onglet Menu de configuration : Mode utilisateur).

Pour modifier le réglage des lignes de profondeur :

1. Assurez-vous d'être en mode utilisateur avancé, puis mettez en surbrillance Lignes de profondeur dans le menu principal du sonar.
2. Utilisez les touches GAUCHE ou DROITE du curseur 4 voies pour activer ou désactiver le réglage des lignes de profondeur. (Désactivé, Activé, défaut = Activé)

Clutter de surface (avancé)

Le clutter de surface ajuste le filtre qui élimine le bruit de surface causé par les algues et l'aération. Plus le réglage est bas, moins le clutter de surface sera affiché. Le choix de menu Clutter de surface est disponible lorsque le mode utilisateur est réglé sur Avancé (voir onglet Menu de configuration : Mode utilisateur).

Pour modifier le réglage du clutter de surface :

1. Assurez-vous d'être en mode utilisateur avancé, puis mettez en surbrillance Clutter de surface dans le menu principal du sonar.
2. Utilisez les touches GAUCHE ou DROITE du curseur 4 voies pour modifier le réglage du clutter de surface. (Bas = 1 à Haut = 10, défaut = 5)

Filtre de bruit

Moyen

Filtre de bruit

(Avancé)

Le filtre de bruit ajuste le filtre de bruit du sonar pour limiter les interférences à l'écran provenant de sources telles que le moteur de votre bateau, les turbulences ou d'autres appareils sonar. Le choix du menu Filtre de bruit est disponible lorsque le mode utilisateur est réglé sur Avancé (voir l'onglet du menu Configuration : Mode utilisateur).

REMARQUE : Le réglage Désactivé supprime tout filtrage ; les réglages Faible, Moyen et Élevé ajoutent un filtrage progressif des retours sonar. Dans certaines situations en eau profonde, le réglage Élevé peut en fait entraver la capacité de votre appareil à trouver le fond.

Pour modifier le réglage du filtre de bruit :

1. Assurez-vous d'être en mode utilisateur avancé, puis mettez en surbrillance Filtre de bruit dans le menu principal du sonar.
2. Utilisez les touches GAUCHE ou DROITE du curseur à 4 directions pour modifier le réglage du filtre de bruit. (Désactivé, Faible, Moyen, Élevé1, Élevé2, Élevé3, Défaut = Faible)

Profondeur maximale

Auto

Auto

1588

Profondeur maximale

(Avancé)

La profondeur maximale ajuste la profondeur maximale de fonctionnement. Les performances de votre système de pêche 700 Series™ peuvent être réglées en fonction de la profondeur maximale à laquelle vous pêcherez en définissant la profondeur maximale. Lorsqu'une profondeur maximale est définie, votre système de pêche 700 Series™ ne tentera pas d'acquérir des données sonar en dessous de cette profondeur, augmentant ainsi les performances globales. Lorsque la profondeur maximale est réglée sur Auto, le système de pêche 700 Series™ acquerra les lectures de fond au besoin (dans la capacité de l'appareil). Si le fond est plus profond que le réglage de profondeur maximale, l'affichage numérique de la profondeur clignotera, indiquant que le système de pêche 700 Series™ ne peut pas localiser le fond. Le choix de menu Profondeur maximale est disponible lorsque le mode utilisateur est réglé sur Avancé (voir Onglet Menu Configuration : Mode utilisateur).

Pour modifier le réglage de la profondeur maximale :

1. Assurez-vous d'être en mode utilisateur avancé, puis mettez en surbrillance Max Depth dans le menu principal du sonar.
2. Utilisez les touches GAUCHE ou DROITE du contrôleur de curseur 4 VOIES pour modifier le réglage de Max Depth. (AUTO, 10 à 1500 pieds, 3 à 500 mètres [modèles internationaux uniquement], défaut = AUTO)

Type d'eau

Eau douce

Type d'eau

(Avancé)

Le type d'eau configure votre appareil pour fonctionner en eau douce ou en eau salée. Le choix du menu Type d'eau est disponible lorsque le mode utilisateur est réglé sur Avancé (voir l'onglet Menu de configuration : Mode utilisateur).

REMARQUE : En eau salée, ce qui serait considéré comme un gros poisson pourrait être 2 à 10 fois plus gros qu'un gros poisson en eau douce (selon le type de poisson que vous recherchez). Le réglage eau salée permet une plus grande plage d'ajustement de la taille des poissons pour en tenir compte. Assurez-vous également que le type d'eau est réglé avec précision, surtout en eau salée, car cela affecte la précision des lectures de profondeur en eau profonde.

Pour modifier le réglage du type d'eau :

1. Assurez-vous d'être en mode utilisateur avancé, puis mettez en surbrillance Type d'eau dans le menu principal du sonar.
2. Utilisez les touches GAUCHE ou DROITE du contrôleur de curseur 4 VOIES pour modifier le réglage du type d'eau. (Eau douce, Eau salée, défaut = Eau douce)

Sélection du transducteur

Double faisceau

Sélection du transducteur

La sélection du transducteur vous permet de choisir lequel

transducteur que vous souhaitez utiliser (le système de pêche 700 Series™ est livré avec un transducteur DualBeam PLUS™ et prend également en charge les transducteurs QuadraBeam™ et WideSide® en option).

Pour changer le transducteur sélectionné :

1. Mettez en surbrillance Transducteur Sélectionné dans le menu principal Sonar.
2. Utilisez les touches GAUCHE ou DROITE de la commande directionnelle à 4 voies pour changer le transducteur sélectionné. (DualBeam, QuadBeam, WideSide®, défaut = DualBeam)

Onglet du menu Navigation

Onglet du menu Navigation

Appuyez deux fois sur la touche MENU pour accéder au système de menu principal, puis appuyez sur la touche directionnelle DROITE pour sélectionner l'onglet Navigation.

REMARQUE : Les choix du menu varient en fonction des paramètres du système.

Trace actuelle

Trace actuelle

Trace actuelle vous permet de visualiser le sous-menu Trace actuelle.

sous-menu.

Pour afficher le sous-menu Trace actuelle :

1. Mettez en surbrillance Trace actuelle dans le menu principal Navigation.
2. Utilisez les touches DROITE de la commande directionnelle à 4 voies pour afficher le menu Trace actuelle.

Sous-menu Piste actuelle

Le sous-menu Piste actuelle contient les choix de menu suivants :

Enregistrer la piste actuelle permet d'enregistrer la piste en cours.

Effacer la piste actuelle permet d'effacer la piste en cours.

Apparence permet de modifier le style et la couleur de la piste actuelle (trace de fil d'Ariane, ligne pointillée ou ligne continue, et si c'est une ligne, la couleur de la ligne, du gris clair au gris foncé en passant par le noir).

Pistes enregistrées

Pistes enregistrées permet d'afficher le sous-menu Pistes enregistrées.

Pour afficher le sous-menu Pistes enregistrées :

1. Mettez en surbrillance Pistes enregistrées dans le menu principal Navigation.
2. Utilisez les touches de contrôle du curseur à 4 directions DROITE pour afficher le sous-menu Pistes enregistrées.

Sous-menu Pistes enregistrées

Le sous-menu Pistes enregistrées contient les choix de menu suivants :

Modifier permet de sélectionner une piste précédemment enregistrée et de modifier son nom, sa visibilité et son apparence.

Supprimer permet de supprimer une piste d'une liste de pistes précédemment enregistrées.

Par défaut définit l'apparence de la piste créée en sélectionnant Enregistrer la piste actuelle.

Waypoints

Waypoints

Waypoints permet d'afficher le sous-menu Waypoints.

Pour afficher le sous-menu Waypoints :

1. Mettez Waypoints en surbrillance dans le menu principal Navigation.
2. Utilisez les touches de curseur DROITE à 4 directions pour afficher le sous-menu Waypoints.

Sous-menu Waypoints

Le sous-menu Waypoints contient les choix de menu suivants :

Créer permet de créer un nouveau waypoint et de le modifier immédiatement. La position actuelle du bateau sera utilisée par défaut, mais vous pouvez définir les coordonnées à n'importe quelle position valide. L'icône utilisée pour représenter le waypoint dans les vues Cartographique et Combo peut également être modifiée.

Modifier permet de choisir parmi une liste de waypoints précédemment enregistrés, puis de modifier le nom, la position (latitude et longitude) et de sélectionner l'icône qui sera utilisée pour représenter le waypoint dans les vues Cartographique et Combo.

Supprimer permet de supprimer un waypoint de la liste des waypoints enregistrés.

Curseur vers permet de déplacer rapidement le curseur vers un waypoint sélectionné dans la liste des waypoints enregistrés.

Aller à permet de sélectionner un waypoint et de commencer la navigation vers ce waypoint, ou d'ajouter ce waypoint à la fin de la route actuelle.

Cible permet d'appliquer une cible à un waypoint sélectionné dans la liste des waypoints.

Grille permet d'appliquer une grille de pêche à la traîne à un waypoint sélectionné dans la liste des waypoints.

Routes

Le menu Routes permet d'afficher le sous-menu Routes.

Pour afficher le sous-menu Routes :

1. Mettez en surbrillance Routes dans le menu principal Navigation.
2. Utilisez les touches de curseur DROITE à 4 directions pour afficher le sous-menu Routes.

Sous-menu Routes

Le sous-menu Routes contient les choix de menu suivants :

Créer permet de créer une nouvelle route vide et d'y ajouter immédiatement des points de passage.

Modifier permet de sélectionner une route précédemment enregistrée et de modifier son nom et les points de passage qui s'y trouvent.

Supprimer permet de supprimer une route à partir d'une liste de routes précédemment enregistrées.

Parcourir permet de sélectionner une route précédemment enregistrée comme route actuelle ; ce réglage de menu démarre également la navigation sur cette route. Les routes peuvent être parcourues dans le sens avant ou arrière.

Infos affiche des informations sur la route, notamment la distance et le relèvement de chaque point de passage au suivant.

Orientation de la carte

Orientation de la carte permet de choisir si les

vues Carte et Combo doivent être dessinées avec le nord en haut ou avec le cap en haut.

Pour modifier le réglage de l'orientation de la carte :

1. Mettez en surbrillance Orientation de la carte dans le menu principal de navigation.
2. Utilisez les touches fléchées GAUCHE ou DROITE du curseur 4 directions pour modifier le réglage de l'orientation de la carte (Nord en haut, Cap en haut, par défaut : Nord en haut).

REMARQUE : Le réglage de l'orientation de la carte ne s'applique pas à la vue à vol d'oiseau.

Référence nord

La référence nord permet d'afficher les relèvements selon l'une des deux orientations : nord vrai ou nord magnétique.

Pour modifier le réglage de la référence nord :

Mettez en surbrillance Référence nord dans le menu principal de navigation.

1. Utilisez les touches fléchées GAUCHE ou DROITE du curseur 4 directions pour modifier le réglage de la référence nord (Vrai, Magnétique, par défaut : Vrai).
2. Rotation de la grille

La rotation de la grille permet de définir l'orientation de la grille de pêche en degrés, où un réglage de 0° affiche un alignement standard nord, sud, est, ouest. Voir Points de cheminement pour savoir comment définir une grille.

Pour modifier le réglage de la rotation de la grille :

Mettez en surbrillance Rotation de la grille dans le menu principal de navigation.

Pour modifier le réglage de rotation de la grille :

1. Mettez en surbrillance la rotation de la grille dans le menu principal de navigation.
2. Utilisez les touches fléchées GAUCHE ou DROITE du curseur 4 directions pour modifier le réglage de rotation de la grille. (0° à 89°, valeur par défaut = 0°)

Intervalle de points de suivi

15 secondes

Intervalle de points de suivi

L'intervalle de points de suivi vous permet de sélectionner le temps

écoulé entre les points de suivi. La trace actuelle ne peut contenir que jusqu'à 20 000 points de suivi, donc des périodes plus longues font remonter la trace plus loin dans le temps, mais avec moins de détails.

REMARQUE : L'intervalle de points de suivi fonctionne en conjonction avec la distance minimale de suivi. Les deux conditions doivent être remplies avant qu'un point de suivi ne soit ajouté à la trace actuelle.

Pour modifier le réglage de l'intervalle de points de suivi :

1. Mettez en surbrillance Intervalle de points de suivi dans le menu principal de navigation.
2. Utilisez les touches fléchées GAUCHE ou DROITE du curseur 4 directions pour modifier le réglage de l'intervalle de points de suivi. (1 seconde, 5 secondes, 10 secondes, 15 secondes, 30 secondes ou 60 secondes, valeur par défaut = 15 secondes)

REMARQUE : En cas de déplacement lent ou de dérive, régler à la fois l'intervalle de points de suivi et la distance minimale de suivi sur de petites valeurs vous permettra d'augmenter la résolution de la trace.

Distance minimale de suivi 16 pi 1388

Distance minimale de suivi

(Avancé)

La distance minimale de suivi vous permet de définir une distance de déplacement minimale avant qu'un point de suivi ne soit ajouté à la trace. Le choix de menu Distance minimale de suivi n'est disponible que lorsque le mode utilisateur est réglé sur Avancé (voir l'onglet du menu de configuration : Mode utilisateur).

NOTE : La distance minimale de suivi de piste fonctionne conjointement avec l'intervalle de points de piste. Les deux conditions doivent être remplies avant qu'un point de piste ne soit ajouté à la piste actuelle.

Pour modifier le réglage de la distance minimale de piste :

1. Assurez-vous d'être en mode utilisateur avancé, puis mettez en surbrillance Distance min. de piste dans le menu principal de navigation.
2. Utilisez les touches GAUCHE ou DROITE du curseur 4 directions pour modifier le réglage de la distance minimale de piste. (1 à 300 pieds ou 1 à 100 mètres [unités internationales uniquement], par défaut = 16 pi, 5 m)

REMARQUE : lors d'un déplacement lent ou d'une dérive, le réglage de l'intervalle de points de piste et de la distance minimale de piste sur de petites valeurs vous permettra d'augmenter la résolution de la piste.

Datum cartographique

WGS84 (par défaut)

Datum cartographique

(Avancé)

Le datum cartographique vous permet de modifier le système de coordonnées cartographiques utilisé par le système de pêche 700 Series™ pour correspondre à celui d'une carte papier. Le choix du menu Datum cartographique n'est disponible que lorsque le mode utilisateur est réglé sur Avancé (voir l'onglet du menu Configuration : Mode utilisateur).

Pour modifier le réglage du datum cartographique :

1. Assurez-vous d'être en mode utilisateur avancé, puis mettez en surbrillance Datum cartographique dans le menu principal de navigation.
2. Utilisez les touches GAUCHE ou DROITE du curseur 4 directions pour modifier le réglage du datum cartographique. (Par défaut = WGS 84)

Ligne de projection de cap

Visible

Ligne de projection de route

La ligne de projection de route permet d'afficher ou de masquer une

flèche partant de la proue du bateau qui projette votre route actuelle et montre où le bateau ira si vous continuez sur votre route actuelle.

Pour modifier le réglage de la ligne de projection de route :

1. Mettez en surbrillance Ligne de projection de route dans le menu principal Navigation.
2. Utilisez les touches GAUCHE ou DROITE du curseur 4 directions pour modifier le réglage de la ligne de projection de route (Masquée, Visible, par défaut : Masquée).

Exporter toutes les données de navigation

Exporter toutes les données de navigation (Avancé)

Exporter toutes les données de navigation vous permet d'exporter toutes les traces, waypoints et routes enregistrés sur une carte MMC/SD. Le choix de menu Exporter toutes les données de navigation n'est disponible que lorsque le mode utilisateur est réglé sur Avancé (voir l'onglet Menu de configuration : Mode utilisateur).

Pour exporter toutes les données de navigation :

1. Assurez-vous d'être en mode utilisateur avancé et qu'une carte MMC/SD en option est insérée dans le logement, puis mettez en surbrillance Exporter toutes les données de navigation dans le menu principal Navigation.
2. Utilisez la touche DROITE du curseur 4 directions pour exporter toutes les données de navigation. Une boîte de dialogue de confirmation apparaîtra pour vous permettre de changer d'avis et de confirmer votre choix. Si aucune carte MMC n'est insérée, un message d'erreur s'affichera. Insérez la carte MMC et réessayez.

Supprimer toutes les données de navigation

Supprimer toutes les données de navigation

(Avancé)

Supprimer toutes les données de navigation vous permet de supprimer toutes les pistes, les points de cheminement et les routes enregistrés. Ce choix de menu doit être utilisé avec prudence. L'option Supprimer toutes les données de navigation n'est disponible que lorsque le mode utilisateur est réglé sur Avancé (voir l'onglet du menu Configuration : Mode utilisateur).

Pour supprimer toutes les données de navigation :

1. Assurez-vous d'être en mode utilisateur avancé, puis mettez en surbrillance Supprimer toutes les données de navigation dans le menu principal de navigation.
2. Utilisez la touche DROITE de la commande directionnelle à 4 directions pour supprimer toutes les données de navigation.

Menu Carte

Onglet du menu Carte

Appuyez deux fois sur la touche MENU pour accéder au système de menu principal, puis appuyez sur la touche DROITE de la commande directionnelle pour sélectionner l'onglet Carte.

REMARQUE : Les choix de menu varient en fonction des paramètres du système, par exemple si l'appareil est réglé sur le mode utilisateur avancé.

Niveau de détail de la carte

Niveau de détail de la carte

Le niveau de détail de la carte vous permet de sélectionner la quantité de détails de la carte

que vous souhaitez afficher dans les vues de navigation. Basique affiche les zones terrestres, les ports, les obstructions et les zones réglementées. Navigation affiche les aides à la navigation, les points de repère, les traversées et les routes de navigation en plus des informations de base. Sous-marin affiche les courbes de niveau, les zones de pêche, les épaves sous-marines, les marées et les courants en plus des informations de base et de navigation. Tout affiche les routes, les bâtiments, les voies ferrées et d'autres notations en plus des informations de base, de navigation et sous-marines.

Pour modifier le réglage du niveau de détail de la carte :

1. Mettez en surbrillance Niveau de détail de la carte dans le menu principal de la carte.
2. Utilisez les touches GAUCHE ou DROITE de la commande directionnelle à 4 directions pour modifier le réglage du niveau de détail de la carte. (Basique, Navigation, Sous-marin, Tout, Par défaut = Tout)

REMARQUE : certains détails de la carte ne sont disponibles qu'avec des cartes MMC/SD en option payante.

Limites de carte

Limites de carte

L'option Limites de carte permet d'afficher ou de masquer les limites des cartes. Une limite de carte indique une zone qui contient une carte différente.

Pour modifier le réglage Limites de carte :

1. Mettez en surbrillance Limites de carte dans le menu principal Carte.
2. Utilisez les touches GAUCHE ou DROITE du curseur 4 directions pour modifier le réglage Limites de carte. (Masquées, MMC/SD uniquement, Toutes visibles, Par défaut = Masquées)

Grille Lat/Lon

Grille Lat/Lon

L'option Grille Lat/Lon permet d'afficher ou de masquer une grille montrant les lignes de latitude et de longitude.

Pour modifier le réglage Grille Lat/Lon :

1. Mettez en surbrillance Grille Lat/Lon dans le menu principal Carte.
2. Utilisez les touches GAUCHE ou DROITE du curseur 4 directions pour modifier le réglage Grille Lat/Lon. (Masquée, Visible, Par défaut = Masquée)

Sondages ponctuels

Sondages ponctuels

Spot Soundings permet d'afficher ou de masquer les sondes ponctuelles, qui sont des mesures de profondeur indiquées sur la carte.

REMARQUE : Les sondes ponctuelles ne sont disponibles qu'avec des cartes MMC/SD en option payante.

Pour modifier le réglage des sondes ponctuelles :

1. Mettez en surbrillance Sondes ponctuelles dans le menu principal de la carte.
2. Utilisez les touches GAUCHE ou DROITE de la commande à 4 directions pour modifier le réglage des sondes ponctuelles. (Masqué, Visible, par défaut = Masqué)

Définir la position de simulation

Définir la position de simulation

(Avancé)

Définir la position de simulation permet de définir la position du bateau utilisé dans le simulateur. Le choix de menu Définir la position de simulation n'est disponible que lorsque le mode utilisateur est réglé sur Avancé (voir l'onglet du menu Configuration : Mode utilisateur).

Pour définir la position de simulation :

1. Activez le curseur et déplacez-le vers les coordonnées à partir desquelles vous souhaitez que la simulation commence.

REMARQUE : Le curseur doit être actif pour que cette procédure fonctionne.

1. Assurez-vous d'être en mode utilisateur Avancé, puis mettez en surbrillance Définir la position de simulation dans le menu principal de la carte.
2. Utilisez la touche DROITE de la commande à 4 directions pour modifier le réglage de la position de simulation. Une boîte de dialogue de confirmation apparaîtra pour vous permettre de changer d'avis ou de confirmer votre choix. Si le curseur n'était pas actif avant de commencer cette procédure, un message d'erreur s'affichera. Quittez le menu, définissez le curseur, puis réessayez.

Définir le décalage de la carte

Définir le décalage de carte

(Avancé)

Définir le décalage de carte vous permet de modifier le décalage de carte utilisé par la série 700™. L'option de menu Définir le décalage de carte n'est disponible que lorsque le mode utilisateur est défini sur Avancé (voir l'onglet Menu de configuration : Mode utilisateur).

REMARQUE : Le décalage de carte sera appliqué à toutes les cartes, et pas seulement à celle qui nécessite la correction. Le décalage de carte doit être effacé si une autre carte doit être utilisée.

Pour modifier le réglage du décalage de carte :

1. Activez le curseur et déplacez-le à l'endroit où le décalage de carte sera appliqué. REMARQUE : Le curseur doit être actif pour que cette procédure fonctionne.
2. Assurez-vous d'être en mode utilisateur avancé, puis mettez en surbrillance Définir le décalage de carte dans le menu principal de la carte.
3. Utilisez la touche DROITE de la commande de curseur à 4 directions pour définir le décalage de carte. Une boîte de dialogue de confirmation apparaîtra pour vous permettre de changer d'avis ou de confirmer votre choix. Si le curseur n'était pas actif avant de commencer cette procédure, un message d'erreur s'affichera. Quittez le menu, réglez le curseur, puis réessayez.

Effacer le décalage de carte

Effacer le décalage de carte

(Avancé)

Effacer le décalage de carte vous permet d'effacer le décalage de carte. L'option de menu Effacer le décalage de carte n'est disponible que lorsque le mode utilisateur est défini sur Avancé (voir l'onglet Menu de configuration : Mode utilisateur) et qu'un décalage de carte est actuellement actif.

Pour effacer le décalage de carte :

1. Assurez-vous d'être en mode utilisateur avancé, puis mettez en surbrillance Effacer le décalage de carte dans le menu principal de la carte.
2. Utilisez la touche DROITE de la commande de curseur à 4 directions pour effacer le décalage de carte.

Menu des alarmes

Onglet Menu des alarmes

Depuis n'importe quelle vue, appuyez deux fois sur la touche MENU pour accéder au système de menu principal. L'onglet Alarmes sera la sélection par défaut.

REMARQUE : Lorsqu'une alarme est déclenchée, vous pouvez la faire taire en appuyant sur n'importe quelle touche. L'alarme sera silencieuse et ne se déclenchera plus jusqu'à ce qu'une nouvelle condition d'alarme soit détectée.

Alarme de profondeur

L'alarme de profondeur retentit lorsque la profondeur devient égale ou inférieure au réglage du menu.

Pour modifier le réglage de l'alarme de profondeur :

1. Mettez en surbrillance Alarme de profondeur dans le menu principal des alarmes.
2. Utilisez les touches GAUCHE ou DROITE du curseur 4 directions pour modifier le réglage de l'alarme de profondeur. (OFF, 1 à 100 pieds, ou 0,5 à 30 mètres [modèles internationaux uniquement], par défaut = OFF)

Alarme d'identification de poisson

L'alarme d'identification de poisson retentit lorsque le système de détection de poissons détecte

des poissons correspondant au réglage de l'alarme. L'alarme d'identification de poisson ne retentira que si Fish ID+™ est activé.

Par exemple, si vous avez réglé l'alarme d'identification de poisson pour qu'elle ne retentisse que pour les gros poissons, elle retentira lorsqu'un poisson de grande taille sera détecté.

Pour modifier le réglage de l'alarme d'identification de poisson :

1. Mettez en surbrillance Alarme d'identification de poisson dans le menu principal des alarmes.
2. Utilisez les touches fléchées GAUCHE ou DROITE du curseur 4 voies pour modifier le réglage de l'alarme d'identification des poissons. (Désactivé, Tous, Grand/Moyen, Grand, par défaut = Désactivé)

Alarme de batterie faible

L'alarme de batterie faible retentit lorsque la tension de la batterie d'entrée

est inférieure ou égale au réglage du menu. L'alarme de batterie ne retentira que pour la batterie connectée au système de pêche 700 Series™. L'alarme de batterie faible doit être réglée pour vous avertir lorsque la tension de la batterie descend en dessous de la marge de sécurité que vous avez déterminée. Par exemple, si vous utilisez un moteur de pêche à la traîne (alimenté par batterie), vous voudrez régler l'alarme de batterie faible pour qu'elle retentisse avant que la tension de la batterie ne descende trop bas pour pouvoir démarrer votre moteur principal à essence.

Pour modifier le réglage de l'alarme de batterie faible :

1. Mettez en surbrillance Alarme de batterie faible dans le menu principal des alarmes.
2. Utilisez les touches fléchées GAUCHE ou DROITE du curseur 4 voies pour modifier le réglage de l'alarme de batterie faible. (Désactivé, 8,5 V - 13,5 V, par défaut = Désactivé)

Alarme de température

Désactivé 50

Alarme de température

L'alarme de température retentit lorsque la température de l'eau

détectée par le 700 Series™ atteint le réglage de l'alarme de température, qui est réglé en degrés Fahrenheit ou Celsius [modèles internationaux uniquement]. Par exemple, si l'alarme de température est réglée à 58 degrés Fahrenheit et que la température de l'eau passe de 60 à 58 degrés, l'alarme de température retentira. De même, si la température de l'eau passe de 56 à 58 degrés, l'alarme de température retentira également.

Pour modifier le réglage de l'alarme de température :

1. Mettez en surbrillance Alarme de température dans le menu principal des alarmes.
2. Utilisez les touches fléchées GAUCHE ou DROITE du curseur 4 voies pour modifier le réglage de l'alarme de température. (Désactivé, 33-120 [Fahrenheit], 0-50 [Celsius], par défaut = Désactivé)

Alarme hors cap

Désactivée 3000

Alarme hors cap

L'alarme hors cap retentit lorsque le bateau s'est écarté

trop de la route prévue selon le réglage du menu lors de la navigation. L'alarme hors cap vous permet de définir l'écart maximal autorisé avant que l'alarme ne se déclenche.

Pour modifier le réglage de l'alarme hors cap :

1. Mettez en surbrillance Alarme hors cap dans le menu principal des alarmes.
2. Utilisez les touches GAUCHE ou DROITE du curseur 4 directions pour modifier le réglage de l'alarme hors cap. (Désactivée, 25 à 3000 pieds, 10 à 1000 mètres [modèles internationaux uniquement], par défaut = 300 pieds, 100 mètres)

Alarme d'arrivée

Désactivée 3000

158 pieds

Alarme d'arrivée

L'alarme d'arrivée retentit lorsque le bateau a soit

dépassé la distance jusqu'au point de destination, soit pénétré dans le cercle d'arrivée, selon le réglage du menu lors de la navigation. L'alarme d'arrivée vous permet de définir la distance minimale à laquelle le bateau doit se trouver du point de destination avant que l'alarme ne se déclenche.

Pour modifier le réglage de l'alarme d'arrivée :

1. Mettez en surbrillance Arrivée Alarme dans le menu principal Alarmes.
2. Utilisez les touches GAUCHE ou DROITE du curseur 4 VOIES pour modifier le réglage de l'alarme d'arrivée. (Désactivé, 25 à 3000 pieds, 10 à 1000 mètres [modèles internationaux uniquement], par défaut = 150 pi, 50 m)

Alarme de dérive

L'alarme de dérive retentit lorsque le bateau a dépassé la

distance par rapport à la position d'ancrage du bateau, en fonction du réglage du menu. L'alarme de dérive vous permet de définir la taille d'un périmètre autour de la position d'ancrage du bateau ; si le bateau ancré dérive à l'extérieur de ce périmètre, l'alarme de dérive retentit.

Périmètre de l'alarme de dérive

Pour modifier le réglage de l'alarme de dérive :

1. Mettez en surbrillance Alarme de dérive dans le menu principal Alarmes.
2. Utilisez les touches GAUCHE ou DROITE du curseur 4 VOIES pour modifier le réglage de l'alarme de dérive. (Désactivé, 25 à 3000 pieds, 10 à 1000 mètres [modèles internationaux uniquement], par défaut = Désactivé)

Tonalité de l'alarme

La tonalité de l'alarme sélectionne la hauteur du son de l'alarme. Un bref

son sera émis lorsque vous ajustez la tonalité de l'alarme afin que vous puissiez sélectionner la tonalité que vous entendez le mieux.

Pour modifier le réglage de la tonalité de l'alarme :

1. Mettez en surbrillance Tonalité de l'alarme dans le menu principal Alarmes.
2. Utilisez les touches GAUCHE ou DROITE du curseur 4 VOIES pour modifier le réglage de la tonalité de l'alarme. (Haute, Moyenne, Basse, par défaut = Moyenne)

Onglet du menu de configuration

Onglet du menu de configuration

Depuis n'importe quelle vue, appuyez deux fois sur la touche MENU pour accéder au système de menu principal à onglets, puis appuyez sur la touche curseur DROITE jusqu'à ce que l'onglet Configuration soit sélectionné.

REMARQUE : Les choix du menu varient en fonction des paramètres du système, par exemple si l'appareil est réglé sur le mode utilisateur avancé et quels accessoires sont connectés à l'appareil.

Unités - Profondeur

Unités - Profondeur sélectionne les unités de mesure pour toutes les lectures liées à la profondeur.

Pour modifier le réglage Unités - Profondeur :

1. Mettez en surbrillance Unités - Profondeur dans le menu Configuration.
2. Utilisez les touches de contrôle du curseur 4 directions GAUCHE ou DROITE pour modifier le réglage Unités - Profondeur. (Mètres [modèles internationaux uniquement], Pieds, Brasses ; par défaut : Mètres pour les modèles internationaux, et Pieds pour les modèles nationaux)

Unités - Température (international uniquement)

Unités - Température sélectionne les unités de mesure pour toutes les lectures liées à la température. Modèles internationaux uniquement.

Pour modifier le réglage Unités - Température :

1. Mettez en surbrillance Unités - Température dans le menu Configuration.
2. Utilisez les touches de contrôle du curseur 4 directions GAUCHE ou DROITE pour modifier le réglage Unités - Température. (Celsius, Fahrenheit ; par défaut : Celsius)

Unités - Distance

Unités - Distance sélectionne les unités de mesure pour toutes les lectures liées à la distance,

et apparaîtra dans le menu si un accessoire Temp/Vitesse est connecté et que la roue à aubes a bougé au moins une fois, ou si le récepteur GPS est connecté.

Pour modifier le réglage Unités - Distance :

1. Mettez en surbrillance Unités - Distance dans le menu Configuration.
2. Utilisez les touches GAUCHE ou DROITE de la commande à 4 directions pour modifier le réglage Unités - Distance. (Modèles domestiques : milles terrestres, milles nautiques ; par défaut = milles terrestres ; Modèles internationaux : mètres/kilomètres, mètres/milles nautiques, pieds/milles terrestres, pieds/milles nautiques ; par défaut = mètres/kilomètres)

Unités - Vitesse

Unités - Vitesse sélectionne les unités de mesure pour les lectures liées à la vitesse, et apparaîtra dans le menu si un accessoire Temp/Vitesse est connecté et que la roue à aubes a bougé au moins une fois, ou si le récepteur GPS est connecté.

Pour modifier le réglage Unités - Vitesse :

1. Mettez en surbrillance Unités - Vitesse dans le menu Configuration.
2. Utilisez les touches GAUCHE ou DROITE de la commande à 4 directions pour modifier le réglage Unités - Vitesse. (km/h [modèles internationaux uniquement], mph, nœuds ; par défaut = km/h pour les modèles internationaux et mph pour les modèles domestiques)

Mode utilisateur

Le mode utilisateur avancé définit le système de menu sur Normal ou Avancé. Lorsqu'il est réglé sur Normal (réglage par défaut), seules les options de menu de base sont affichées. Lorsqu'il est réglé sur Avancé, des choix de menu supplémentaires sont disponibles.

Pour modifier le réglage Mode utilisateur :

1. Mettez en surbrillance Mode utilisateur dans le menu Configuration.
2. Utilisez les touches GAUCHE ou DROITE de la commande à 4 directions pour modifier le réglage Mode utilisateur. (Normal, Avancé ; par défaut = Normal)

Langue (International uniquement)

Langue sélectionne la langue d'affichage des menus. Modèles internationaux uniquement.

Pour modifier le réglage de la langue :

1. Mettez en surbrillance Langue dans le menu Configuration.
2. Utilisez les touches de contrôle du curseur 4 directions GAUCHE ou DROITE pour modifier le réglage de la langue. (Par défaut = Anglais)

TriplogReset

0 Confirmer :

Réinitialisation du Triplog Non Oui

Réinitialisation du Triplog

La réinitialisation du Triplog remet le Triplog à zéro, et apparaîtra dans le menu si un accessoire de température/vitesse est connecté et que la roue à aubes a tourné au moins une fois, ou si le récepteur GPS est connecté. Le Triplog fournit les informations suivantes : minuteur pour le temps écoulé, distance parcourue depuis la dernière réinitialisation, et vitesse moyenne.

REMARQUE : Voir l'onglet du menu Configuration : Sélectionner les affichages (Avancé) pour savoir comment afficher les informations du Triplog à l'écran.

Pour réinitialiser le Triplog :

Mettez en surbrillance Réinitialiser le Triplog dans le menu Configuration.

1. Utilisez la touche de contrôle du curseur 4 directions DROITE pour lancer la réinitialisation du Triplog.
2. Utilisez la touche de contrôle du curseur 4 DIRECTIONS de DROITE pour lancer la réinitialisation du Triplog.
3. La boîte de dialogue Confirmer apparaîtra. Pour réinitialiser le Triplog, appuyez une fois de plus sur la touche curseur DROITE. Pour annuler la réinitialisation du Triplog, appuyez sur la touche curseur GAUCHE.

Restaurer D

g Confirmer

Restaurer les valeurs par défaut

Non Oui

Restaurer les valeurs par défaut

Restaurer les valeurs par défaut réinitialise TOUS les paramètres du menu à leurs valeurs

d'usine. Utilisez cette option de menu avec prudence !

Pour restaurer les valeurs par défaut :

1. Mettez en surbrillance Restaurer les valeurs par défaut dans le menu Configuration.
2. Utilisez la touche de contrôle du curseur 4 voies DROITE pour lancer la restauration des valeurs par défaut.
3. La boîte de dialogue Confirmer apparaîtra. Pour réinitialiser les valeurs par défaut, appuyez une fois de plus sur la touche curseur DROITE. Pour annuler la restauration des valeurs par défaut, appuyez sur la touche curseur GAUCHE.

Sélectionner les affichages

Select Readouts

Readout 1 Temperature

Readout 2 Off

Readout 3 Off

Readout 4 Temperature

Readout 5 Off

Readout 6 Off

Sélectionner les affichages

(Avancé, vue Sonar uniquement)

Sélectionner les lectures définit les affichages numériques individuels sur la vue Sonar. Cette fonction avancée vous permet de sélectionner les données à afficher dans chacune des 6 fenêtres de données à position fixe disposées autour des bords gauche et inférieur de l'écran de la vue Sonar, ou de désactiver une fenêtre particulière, n'affichant rien dans cette zone ; vous ne pouvez accéder à ce choix de menu qu'en mode utilisateur avancé (voir l'onglet du menu Configuration : Mode utilisateur).

Les fenêtres de données peuvent afficher des lectures provenant d'accessoires pris en charge tels que Temp/Vitesse. Chaque fenêtre de données peut être vide ou contenir l'un des éléments suivants :

• Cap
• Température

Navigation

Heure + Date

• Position

Journal de bord

• Vitesse

Tension.

Vue Sonar par défaut

Vue Sonar personnalisée

Pour sélectionner les lectures :

1. Assurez-vous d'être en mode utilisateur avancé, puis mettez en surbrillance Sélectionner les affichages dans le menu principal Configuration.
2. Utilisez la touche DROITE de la commande curseur à 4 directions pour lancer cette procédure.
3. Le sous-menu Sélectionner les affichages apparaîtra, montrant une liste de tous les affichages. Utilisez les touches HAUT ou BAS du curseur pour sélectionner une position d'affichage particulière, puis utilisez les touches DROITE ou GAUCHE du curseur pour changer ce qui sera affiché à cette position. (Cap, Navigation, Position, Arrêt, Vitesse, Température, Heure+Date, Journal de bord, Tension)

Décalage de profondeur

(Avancé)

Le décalage de profondeur ajustera l'affichage numérique de la profondeur pour indiquer la profondeur à partir de la ligne de flottaison ou de la quille du bateau. Entrez une mesure verticale positive du transducteur à la ligne de flottaison pour lire la profondeur à partir de la ligne de flottaison. Entrez une mesure verticale négative du transducteur à la quille pour lire la profondeur à partir de la quille. Ce choix de menu n'est disponible qu'en mode utilisateur avancé (voir l'onglet Menu Configuration : Mode utilisateur).

Pour modifier le réglage du décalage de profondeur :

1. Assurez-vous d'être en mode utilisateur avancé, puis mettez en surbrillance Décalage de profondeur dans le menu Configuration.
2. Utilisez les touches GAUCHE ou DROITE de la commande curseur à 4 directions pour modifier le réglage du décalage de profondeur (10,0 à +10,0 pieds ou -3 à 3 mètres [modèles internationaux uniquement], défaut = 0).

Décalage de température

(Avancé)

Le décalage de température ajustera l'affichage de la température du montant saisi. Ce choix de menu n'est disponible qu'en mode utilisateur avancé (voir l'onglet Menu Configuration : Mode utilisateur).

Pour modifier le réglage du décalage de température :

1. Assurez-vous d'être en mode utilisateur avancé, puis mettez en surbrillance Décalage de température dans le menu Configuration.
2. Utilisez les touches GAUCHE ou DROITE de la commande curseur à 4 directions pour modifier le réglage du décalage de température (-10,0 à +10,0 degrés, défaut = 0).

Étalonnage de la vitesse

(Avancé, avec Temp/Speed uniquement)

L'étalonnage de la vitesse ajuste la lecture de vitesse selon le pourcentage saisi. Cette option apparaît dans le menu si un accessoire Temp/Speed est connecté et que la roue à aubes a tourné au moins une fois, lorsque l'appareil est en mode utilisateur avancé (voir l'onglet Menu de configuration : Mode utilisateur).

Pour modifier le réglage de l'étalonnage de la vitesse :

1. Assurez-vous d'être en mode utilisateur avancé, puis mettez en surbrillance Étalonnage de la vitesse dans le menu Configuration.
2. Utilisez les touches GAUCHE ou DROITE de la commande à 4 directions pour modifier le réglage de l'étalonnage de la vitesse. De -20 % à +20 %, valeur par défaut = 0 %.

Fuseau horaire local (avancé)

Fuseau horaire local sélectionne votre fuseau horaire par rapport à l'heure rapportée par le récepteur GPS lorsque Heure+Date est sélectionné comme lecture numérique dans la vue Sonar (voir Sélection des lectures). Ce choix de menu n'est disponible qu'en mode utilisateur avancé (voir l'onglet Menu de configuration : Mode utilisateur).

Pour modifier le fuseau horaire local :

1. Assurez-vous d'être en mode utilisateur avancé, puis mettez en surbrillance Fuseau horaire local dans le menu Configuration.
2. Utilisez les touches GAUCHE ou DROITE de la commande à 4 directions pour modifier le fuseau horaire local (par défaut = EST [UTC-5] - heure normale de l'Est).

Heure d'été

Désactivé

Heure d'été

(Avancé)

L'heure d'été ajuste l'affichage de l'heure pour tenir compte de l'heure d'été locale lorsque Time+Date est sélectionné comme affichage numérique sur la vue Sonar (voir Sélection des affichages). Sélectionner On ajoute une heure à l'affichage de l'heure ajusté pour votre fuseau horaire local. Sélectionner Off laisse l'affichage de l'heure tel qu'ajusté pour votre fuseau horaire local. Ce choix de menu n'est disponible qu'en mode utilisateur avancé (voir Onglet du menu Configuration : Mode utilisateur).

Pour modifier le réglage de l'heure d'été :

1. Assurez-vous d'être en mode utilisateur avancé, puis mettez en surbrillance Heure d'été dans le menu Configuration.
2. Utilisez les touches GAUCHE ou DROITE du curseur 4 directions pour activer ou désactiver l'heure d'été. (Off, On, Défaut = Off)

Format de position

dd"mm.mm

Format de position

(Avancé)

Format de position sélectionne le format de l'affichage de la latitude et de la longitude. Ce choix de menu n'est disponible qu'en mode utilisateur avancé (voir Onglet du menu Configuration : Mode utilisateur).

Pour modifier le réglage du format de position :

1. Assurez-vous d'être en mode utilisateur avancé, puis mettez en surbrillance Format de position dans le menu Configuration.
2. Utilisez les touches GAUCHE ou DROITE du curseur 4 directions pour modifier le format de position. (dd.ddddd°, dd°mm.mm', ou dd°mm'ss", Défaut = dd°mm.mm')

Format de l'heure

12 heures

Format de l'heure

(Avancé, international uniquement)

Format de l'heure : modifie le format de l'heure utilisé par l'appareil. Ce choix de menu n'est disponible qu'en mode utilisateur avancé (voir l'onglet Menu de configuration : Mode utilisateur). Modèles internationaux uniquement. Le format de l'heure sélectionne un format de 12 ou 24 heures pour l'heure affichée lorsque Heure + Date est sélectionné comme lecture numérique sur la vue Sonar (voir Sélection des lectures).

Pour modifier le format de l'heure :

1. Assurez-vous d'être en mode utilisateur avancé, puis mettez en surbrillance Format de l'heure dans le menu Configuration.
2. Utilisez les touches GAUCHE ou DROITE de la commande de curseur à 4 directions pour modifier le format de l'heure. (12 heures, 24 heures, défaut = 12 heures)

Format de la date

mm/jj/aa

Format de la date

(Avancé, international uniquement)

Format de la date : modifie le format de date utilisé par l'appareil. Ce choix de menu n'est disponible qu'en mode utilisateur avancé (voir l'onglet Menu de configuration : Mode utilisateur). Modèles internationaux uniquement. Le format de la date sélectionne le format pour l'affichage de la date lorsque Heure + Date est sélectionné comme lecture numérique sur la vue Sonar (voir Sélection des lectures).

Pour modifier le format de la date :

1. Assurez-vous d'être en mode utilisateur avancé, puis mettez en surbrillance Format de la date dans le menu Configuration.
2. Utilisez les touches GAUCHE ou DROITE de la commande de curseur à 4 directions pour modifier le format de la date. (mm/jj/aa, jj.mm.aa ou aa.mm.jj, défaut = mm/jj/aa)

Sortie NMEA

(Avancé)

La sortie NMEA active ou désactive la sortie NMEA*. Ce choix de menu n'est disponible qu'en mode utilisateur avancé (voir l'onglet Menu de configuration : Mode utilisateur). La sortie NMEA doit être activée si vous connectez les fils de sortie NMEA du câble du récepteur GPS à un autre appareil compatible NMEA, tel qu'un pilote automatique.

*NMEA 0183 est une norme de la National Marine Electronics Association pour la communication de données.

Les phrases NMEA suivantes sont émises lorsque la sortie NMEA est activée :

DPT - Profondeur

MTW - Température de l'eau

GLL - Position Lat/Lon

GGA - Données de fixation GPS

RMC - Données GNSS minimales recommandées spécifiques

VTG - Cap sur le fond et vitesse sur le fond

ZDA - Heure et date

En navigation, les phrases NMEA suivantes sont également émises lorsque la sortie NMEA est activée :

APB - Phrase B pour pilote automatique

BWR - Relèvement et distance au waypoint

RMB - Informations minimales de navigation recommandées

Pour activer ou désactiver la sortie NMEA :

1. Assurez-vous d'être en mode utilisateur avancé, puis mettez en surbrillance Sortie NMEA dans le menu Configuration.
2. Utilisez les touches fléchées GAUCHE ou DROITE du curseur 4 directions pour changer la sortie NMEA sur Activé ou Désactivé (Désactivé, Activé, par défaut : Désactivé).

Sonar

Sonar désactive le sonar et supprime les vues Sonar de la rotation des vues. (Désactivé, Activé, par défaut : Activé)

Pour activer ou désactiver le sonar :

1. Mettez en surbrillance Sonar dans le menu Configuration.
2. Utilisez les touches fléchées GAUCHE ou DROITE du curseur 4 directions pour changer le sonar sur Activé ou Désactivé (Désactivé, Activé, par défaut : Activé).

Menu Vues

Onglet du menu Vues

Depuis n'importe quelle vue, appuyez deux fois sur la touche MENU pour accéder au système de menu principal à onglets, puis appuyez sur la touche fléchée DROITE du curseur 4 directions jusqu'à ce que l'onglet Vues soit sélectionné. Cet onglet de menu vous permet de définir les vues disponibles comme masquées ou visibles dans la rotation des vues. La vue sera supprimée de la rotation des vues si elle est définie sur Masquée et sera affichée dans la rotation des vues si elle est définie sur Visible. Les vues suivantes sont disponibles :

Vue à vol d'oiseau, Vue cartographique, Vue combinée, Vue WideSide® (avec transducteur WideSide® en option), Vue Side Beam (avec transducteur QuadraBeam™ en option), Vue Sonar, Vue Zoom Sonar, Vue Sonar fractionnée 200/83 kHz, Vue Grands chiffres, Vue Flasher circulaire, Vue Instantané d'écran, Auto-test, Test des accessoires, Vue Diagnostic GPS.

Pour modifier le statut de n'importe quelle vue :

1. Mettez en surbrillance l'onglet du menu principal Vues.
2. Utilisez les touches fléchées HAUT ou BAS du curseur 4 directions pour sélectionner une vue.
3. Utilisez les touches fléchées GAUCHE ou DROITE du curseur 4 directions pour changer le statut de la vue de Masquée à Visible.

Onglet du menu Accessoires

Depuis n'importe quel écran, appuyez deux fois sur la touche MENU pour accéder au système de menus principal à onglets, puis appuyez sur la touche curseur DROITE jusqu'à ce que l'onglet Accessoires soit sélectionné.

Si aucun accessoire n'est connecté au bus d'accessoires, aucun choix de menu d'accessoires n'apparaîtra sous l'onglet Accessoires, seulement le choix de menu Capture d'écran. Si un accessoire est connecté, des choix de menu supplémentaires qui prennent en charge l'accessoire seront ajoutés automatiquement. Consultez le manuel d'utilisation fourni avec votre accessoire pour des informations détaillées.

Onglet du menu Accessoires (aucun accessoire connecté)

Onglet du menu Accessoires (avec accessoires connectés)

REMARQUE : Les accessoires pour activer WeatherSense® et la liaison sans fil SmartCast® nécessitent des achats séparés. Vous pouvez visiter notre site Web à www.humminbird.com ou contacter notre centre de ressources client au 1-800-633-1468 pour plus de détails.

Capture d'écran

Utilisation de la capture d'écran

La capture d'écran active la fonction de capture d'écran.

Lorsque la capture d'écran est activée, appuyer sur la touche MARK crée une capture d'écran enregistrée sur la carte MMC/SD en option installée dans la fente pour carte de votre appareil. Tous les menus, boîtes de dialogue, avertissements et messages sont capturés et enregistrés automatiquement. Vous pouvez visualiser ces captures sur la vue Capture d'écran, qui affiche des vignettes des captures d'écran, trois à la fois.

REMARQUE : Vous devez avoir une carte MMC/SD en option installée pour que la fonction de capture d'écran fonctionne.

Pour activer ou désactiver la capture d'écran :

1. Mettez en surbrillance Capture d'écran dans le menu principal Accessoires.
2. Utilisez les touches GAUCHE ou DROITE du contrôleur de curseur 4 voies pour activer ou désactiver la capture d'écran (Désactivé, Activé, par défaut = Désactivé).

Pour effectuer une capture d'écran (la capture d'écran doit être activée) :

1. Assurez-vous d'avoir installé une carte MMC/SD en option dans votre emplacement pour carte.
2. À partir de n'importe quelle vue que vous souhaitez capturer, appuyez sur la touche MARK. Lorsque vous démarrez une capture d'écran, vous verrez un message indiquant qu'un point de cheminement a été créé à l'endroit où se trouve votre curseur à l'écran, et l'écran se figera. Une boîte de dialogue d'état apparaîtra, montrant la progression de l'enregistrement et affichant le nom de fichier numéroté attribué au fichier .BMP en cours de création, ainsi que le pourcentage de progression.

REMARQUE : La navigation n'est pas affectée par la fonction de capture d'écran. De plus, si la capture d'écran est activée mais qu'aucun récepteur GPS n'est connecté, appuyer sur la touche MARK capturera l'image de l'écran et affichera une erreur indiquant qu'un positionnement GPS est requis pour créer un point de cheminement.

REMARQUE : La vitesse de capture dépend du type de carte que vous utilisez ; en général, les cartes SD capturent l'écran plus rapidement que les cartes MMC.

Pour afficher les captures d'écran :

1. Assurez-vous que la carte MMC/SD en option utilisée pour capturer les écrans est installée dans votre emplacement pour carte.
2. Appuyez sur la touche VIEW jusqu'à ce que vous voyiez la vue Capture d'écran.
3. La vue Capture d'écran affiche jusqu'à trois vignettes de ces captures d'écran à la fois. Vous pouvez faire défiler toute la liste des vignettes de captures d'écran dans cette vue à l'aide des touches curseur à 4 directions. La vignette sélectionnée sera mise en évidence par des flèches. Pour voir l'image en taille réelle, sélectionnez une vignette (à l'aide des touches curseur haut ou bas à 4 directions), puis utilisez la touche curseur droite à 4 directions pour afficher l'image complète. Une bordure autour de la capture d'écran en taille réelle indique qu'il s'agit simplement d'une capture d'écran, et non d'une vue "en direct". Vous pouvez supprimer l'image sélectionnée ou toutes les images capturées à l'aide des options Supprimer l'image ou Supprimer toutes les images du menu X-Press™ Capture d'écran. (Voir le menu X-Press™ Capture d'écran : Supprimer l'image et Supprimer toutes les images pour plus d'informations).

REMARQUE : Vous pouvez consulter les fichiers de données associés à chaque capture d'écran en retirant la carte MMC/SD de votre appareil et en l'installant dans votre lecteur de carte MMC/SD en option connecté à un PC. Utilisez l'Explorateur Windows pour voir le contenu de votre carte MMC/SD ; vous remarquerez qu'un fichier .DAT (peut apparaître comme .TXT) est créé pour chaque capture d'écran .BMP ; ce fichier de données inclut la vue miniature et est nécessaire pour pouvoir afficher la capture d'écran depuis votre appareil de la série 700, alors ne supprimez pas ces fichiers.

Dépannage

Avant de contacter le centre de ressources clientèle Humminbird®, veuillez lire la section suivante. Prendre le temps d'examiner ces directives de dépannage peut vous permettre de résoudre un problème de performance vous-même et ainsi éviter d'envoyer votre appareil pour réparation.

Le 700 Series™ ne s'allume pas

Si votre système de pêche 700 Series™ ne s'allume pas, utilisez le guide d'installation fourni avec l'appareil pour obtenir des détails spécifiques de vérification, en vous assurant que :

• Le câble d'alimentation est correctement connecté au boîtier de commande du système de pêche 700 Series™.
• Le câble d'alimentation est correctement câblé, avec le rouge sur la borne positive de la batterie et le noir sur la borne négative ou la masse.
• Le fusible est opérationnel.
• La tension de la batterie au niveau du connecteur d'alimentation est d'au moins 10 volts.

Corrigez tout problème connu, y compris en éliminant la corrosion des bornes de la batterie ou du câblage, ou en remplaçant la batterie si nécessaire.

La série 700™ revient par défaut au simulateur avec un transducteur connecté

Un transducteur connecté et fonctionnel fera passer automatiquement le système de pêche série 700™ nouvellement démarré en mode de fonctionnement normal. Si, lors de la mise sous tension du système de pêche série 700™, il passe automatiquement en mode simulateur, même si un transducteur est déjà connecté, cela signifie que le boîtier de commande ne détecte pas le transducteur. Effectuez les tâches de dépannage suivantes :

• À l'aide du guide d'installation fourni avec votre système de pêche série 700™, vérifiez que le câble du transducteur est solidement connecté au système de pêche série 700™. Reconnectez-le si nécessaire, puis remettez le système de pêche série 700™ sous tension pour voir si cela résout le problème.
• Remplacez le transducteur défectueux par un transducteur connu en bon état si disponible, puis remettez le boîtier de commande sous tension.
• Vérifiez le câble du transducteur. Remplacez le transducteur si le câble est endommagé ou corrodé.

Problèmes d'affichage

Il existe plusieurs conditions principales ou sources d'interférences possibles qui peuvent causer des problèmes de qualité des informations affichées sur le boîtier de commande. Consultez le tableau suivant pour certains symptômes de problèmes d'affichage et des solutions possibles :

Problem	Possible Cause
The control head loses power at high speeds.	If the power output of your boat's engine is unregulated, the control head may be protecting itself using its over-voltage protection feature. Make sure the input voltage does not exceed 20 Volts.
When the boat moves at higher speeds, the bottom disappears or suddenly weakens, or the display contains gaps.	The transducer position may need to be adjusted. A mix of air and water flowing around the transducer (cavitation) may be interfering with the interpretation of sonar data. See your Installation Guide for suggestions on adjusting the transducer position.
	Electrical noise from the boat's engine may be interfering with sonar reception. See Finding the Cause of Noise for more information.
There are no fish detected, even when you know they are in the water under the boat, or sonar readings seem weak or faulty.	Sonar readings may be affected if the transducer is not positioned correctly (i.e. mounted at an angle, not straight down), or there is some kind of mechanical interference, either because it is mounted inside a hull that is too thick for proper sonar transmission, the bond between the transducer and the hull is not airtight, or because the transducer is dirty. Check with your Installation Guide for guidance on re-positioning the transducer, and make sure the transducer is clean.
	Low battery voltage may be affecting the power of signal transmission.
	Electrical noise from the boat's engine may be interfering with sonar reception. See Finding the Cause of Noise for more information.

Trouver la cause du bruit

Le bruit électrique affecte généralement l'affichage avec de nombreux points noirs à des vitesses élevées et des lectures de sensibilité élevée. Une ou plusieurs des sources suivantes peuvent provoquer du bruit ou des interférences :

Source possible de bruit Isolation

Other electronic devices	Turn off any nearby electronic devices to see if the problem goes away, then turn them on one at a time to see if the noise re-appears.
The boat's engine	To determine whether the boat's engine is the source of the noise, increase the RPMs while the boat is in neutral and stationary to see if the noise increases proportionately; if noise appears when you rev the engine, the problem could be the spark plugs, alternator, or tachometer wiring. Replace the spark plugs with resistor plugs, install an alternator filter, or route the control head power and transducer cables away from the engine wiring.
Cavitation from the boat's propeller	Turbulence created by the propeller can cause noise; make sure the transducer is mounted at least 15” (38 cm) from the propeller, and that the water flows smoothly over the face of the transducer at all times.

Accessoires du système de pêche série 700™

Des accessoires personnalisent le système de pêche 700 Series™ selon vos besoins et vous permettent de rester à la pointe de la technologie. Lorsqu'un accessoire est connecté au système de pêche 700 Series™, des menus et des lectures supplémentaires sont ajoutés automatiquement au système de menu principal. Les accessoires actuellement disponibles et pris en charge par votre système de pêche comprennent :

Transducteur WideSide® : achetez et connectez le transducteur WideSide® à votre système de pêche 700 Series™ pour accéder à des fonctions spécialisées de « vision latérale » extrêmement utiles pour la pêche depuis la rive ou pour rechercher des poissons-appâts en eau libre.

Transducteur QuadraBeam™ : achetez et connectez le transducteur QuadraBeam™ à votre système de pêche 700 Series™ pour accéder à des fonctions spécialisées QuadraBeam™ telles que deux faisceaux de 455 kHz à 45° pour une couverture continue de 90° de gauche à droite jusqu'à 160 pieds. Ces faisceaux de localisation de structure latérale révèlent les poissons et les structures à gauche et à droite de votre bateau près du fond.

Moniteur de conditions de pêche WeatherSense® : achetez et branchez l'accessoire WeatherSense® à votre système de pêche 700 Series™ pour obtenir des lectures de pression barométrique et des données de tendance en temps réel.

Câble de connexion GPS : achetez le câble de connexion GPS pour connecter un appareil portable ou autre appareil compatible GPS NMEA* que vous possédez déjà à votre système de pêche 700 Series™.

*NMEA 0183 est une norme de la National Marine Electronics Association pour la communication de données.

Liaison sonar sans fil (WSL) : achetez l'accessoire Liaison sonar sans fil (WSL) pour recevoir des signaux sonar à distance d'un capteur sonar à distance SmartCast® (RSS). Les signaux radio du RSS sont reçus par le WSL et transmis sur le bus d'accessoires au système de pêche 700 Series™.

Câble de connexion PC : achetez le câble de connexion PC pour connecter le système de pêche 700 Series™ à un PC afin de télécharger les mises à jour logicielles et les nouvelles fonctionnalités obtenues sur www.humminbird.com. Cet accessoire nécessite le logiciel HumminbirdPC™ compatible MSWindows téléchargé depuis notre site Web sur votre PC pour communiquer avec le système de pêche 700 Series™.

Assurez-vous de consulter notre site Web www.humminbird.com pour découvrir d'autres accessoires nouveaux et passionnants pour développer votre système de pêche 700 Series™ !

REMARQUE : Chaque accessoire nécessite un achat séparé. Vous pouvez visiter notre site Web à www.humminbird.com ou contacter notre centre de ressources clientes au 1-800-633-1468 pour plus de détails.

Spécifications

Profondeur maximale : 1500 pieds (500 m)

Puissance de sortie : 500 Watts (RMS), 4000 Watts (crête à crête)

Fréquence de fonctionnement : 200 kHz et 83 kHz DualBeam PLUSTM

Zone de couverture : 60° @ -10 dB en 83 kHz

20° @ -10 dB dans 200 kHz

Séparation des cibles : 2,5 pouces (63,5 mm)

Alimentation : 10-20 VCC

Écran LCD : 640 V x 480 H

Transducteur : XHS-9-20-T

Longueur du câble du transducteur : 20 pi (6 m)

Consommation électrique : 0,7 A

REMARQUE : Humminbird® vérifie la profondeur maximale indiquée dans des conditions d'eau salée, mais les performances réelles en profondeur peuvent varier en fonction de l'installation du transducteur, du type d'eau, des couches thermiques, de la composition du fond et de la pente.

REMARQUE : Les spécifications et fonctionnalités du produit sont sujettes à modification sans préavis.

Glossaire

Termes sonar :

Alarme de profondeur : L'alarme de profondeur est une alerte sonore réglable par l'utilisateur qui se déclenche lorsque la profondeur est inférieure ou égale au réglage.

Alarme de température : L'alarme de température est une alerte sonore réglable par l'utilisateur qui se déclenche lorsque la température de la surface de l'eau est égale au réglage.

Rétroéclairage : Le rétroéclairage est un éclairage réglable par l'utilisateur pour l'écran LCD, destiné à une utilisation de nuit ou en faible luminosité.

Faisceau (faisceau sonar) : Un faisceau sonar est la projection large en forme de cône des ondes sonores formée lorsque le son se déplace sous l'eau. Voir Angle de cône.

Vue Grands Chiffres : La vue Grands Chiffres est une fonctionnalité Humminbird® qui affiche le graphique sonar et des lectures numériques agrandies pour une lecture facile à distance. C'est un outil très utile lorsqu'il est important de surveiller la profondeur numérique, par exemple à des vitesses de bateau élevées ou lorsque l'on regarde l'appareil de loin. Lorsque la vitesse est disponible, la vue Grands Chiffres affiche également le journal de bord (TripLog). Voir TripLog.

Fond noir : Le fond noir est une fonctionnalité Humminbird® qui "remplit" la zone de l'écran sous le contour du fond. Le fond noir est préféré par certains pêcheurs en raison de son contraste élevé et de sa lisibilité facile, même s'il peut masquer les informations sur la dureté du fond.

Contour du fond : Le contour du fond est le profil du fond tracé sur l'écran à mesure que la profondeur change.

Dureté du fond : La dureté du fond est la densité (ou composition) du fond, qui peut souvent être déterminée en interprétant le retour sonar principal. Différents niveaux de dureté peuvent être déterminés en interprétant l'"épaisseur" du retour sonar. Les retours durs apparaissent minces et noirs, les retours plus mous apparaissent plus épais et moins noirs. Il est important de noter qu'un retour sonar provenant d'un fond en pente peut avoir l'apparence d'un fond plus mou.

Cavitation : La cavitation est l'effet des bulles d'air créées lorsque l'hélice tourne et que le bateau se déplace dans l'eau.

Vitesse de défilement : La vitesse de défilement est une fonctionnalité réglable par l'utilisateur qui définit la vitesse à laquelle les informations sonar se déplacent sur l'écran. Un réglage plus rapide affiche les informations sonar provenant de plus d'émissions et montre plus de détails, mais les informations se déplacent rapidement sur l'écran ; un réglage plus lent permet de voir plus d'historique sonar, mais n'affiche pas autant de détails. Le meilleur réglage est souvent un choix personnel de l'utilisateur.

Angle du cône : L'angle du cône est la mesure angulaire du faisceau sonar à un point de décibels spécifique (par exemple -10 dB). Voir Point de décibels.

Lectures numériques personnalisables : Les lectures numériques personnalisables sont une fonctionnalité Humminbird® qui permet à l'utilisateur de sélectionner les informations numériques spécifiques qui apparaissent dans la vue sonar principale (par exemple, vitesse, température, pression barométrique, journal de bord, etc.)

Zone morte : La zone morte est la zone du faisceau sonar qui reçoit le signal sonar après le retour principal du fond. Les poissons et autres objets proches du fond qui se trouvent dans la zone morte ne seront probablement pas visibles dans le faisceau sonar. Les faisceaux sonar de précision, tels que le faisceau Humminbird® de 20°, ont une zone morte plus petite que les faisceaux sonar plus larges.

Décibel : Un décibel est la mesure du niveau de pression acoustique, ou "intensité" du retour sonar. Voir Point de décibels.

Point de décibels : Le point de décibels est le niveau de décibels standard auquel l'angle du cône sonar est mesuré, et est écrit comme "@ -10 dB" ou "@ -3 dB". Des mesures à des points de décibels plus petits (nombres négatifs plus grands) indiquent que les signaux sonar moins intenses sont utilisés pour la mesure.

Display, FSTN : FSTN est l'acronyme de Film Super-Twist Nematic. FSTN est une technologie d'affichage monochrome caractérisée par des pixels noirs à contraste élevé. Tous les produits Humminbird® monochromes à montage fixe utilisent la technologie FSTN.

DualBeam PLUS™ : DualBeam PLUS™ est une configuration sonar de Humminbird® qui utilise deux faisceaux sonar simultanément et combine les informations des deux faisceaux en une seule vue en superposant les données à l'écran, ou affiche chaque faisceau individuellement côte à côte, ou permet de visualiser chaque faisceau individuellement en plein écran.

Mémoire des fonctions : La mémoire des fonctions est une fonctionnalité Humminbird® qui conserve les réglages du menu de l'utilisateur dans une mémoire permanente. Les réglages sont conservés même lorsque l'appareil est éteint indéfiniment.

Arche de poisson : Une arche de poisson est l'« arche » apparente qui apparaît à l'écran lorsqu'un objet se déplace dans le cône sonar. L'arche résulte d'une diminution progressive de la distance à un objet lorsqu'il pénètre dans le cône sonar. La distance à un objet change en raison de la forme conique du faisceau sonar, ce qui fait que la distance est plus grande aux bords du faisceau qu'au centre. Lorsque ce changement de distance est représenté graphiquement à l'écran, une arche apparaît.

Fish ID+™ : Fish ID+™ est une fonctionnalité Humminbird® qui utilise des algorithmes avancés de traitement sonar pour déterminer si un objet détecté est probablement un poisson. Lorsque le signal sonar d'un objet répond à des paramètres stricts, l'appareil dessine un symbole de poisson (ou icône) et la profondeur numérique de la cible. Sur les unités DualBeam et DualBeam PLUS™, les poissons détectés dans le faisceau central étroit sont affichés sous forme de symboles ombrés, et les poissons détectés dans le faisceau plus large sont affichés sous forme de symboles creux.

Symbole de poisson : Un symbole de poisson est le graphique affiché à l'écran lorsque Fish ID+ détermine qu'un retour sonar est probablement un poisson. Voir Fish ID+.

Image figée : L'image figée est une fonctionnalité Humminbird® qui met en pause le défilement du sonar afin que l'image à l'écran puisse être étudiée plus en détail. Voir Mise à jour instantanée de l'image.

Fréquence : La fréquence est une mesure du nombre de cycles d'ondes sonores par seconde d'une impulsion sonore transmise sous l'eau. Une fréquence typique pour les sondeurs est de 200 kHz, ce qui offre un bon équilibre de performance dans de nombreuses conditions. Des fréquences plus basses, comme 50 kHz, sont capables de pénétrer à de plus grandes profondeurs, mais avec moins de résolution. Des fréquences plus élevées, comme 455 kHz, offrent une plus grande résolution, mais sont limitées en profondeur. Humminbird® utilise une variété de fréquences optimisées pour des applications spécifiques.

Niveaux de gris : Les niveaux de gris sont l'utilisation de différentes nuances de gris pour représenter la force du signal sonar à l'écran, et constituent une méthode très intuitive de présentation de l'information. Traditionnellement, les signaux sonar les plus forts sont représentés en noir, et les signaux progressivement plus faibles sont représentés dans des nuances de gris progressivement plus claires.

Niveaux de gris inversé : Le niveaux de gris inversé est une fonctionnalité Humminbird® qui inverse la corrélation entre la force du signal sonar et la nuance de gris généralement utilisée pour la représenter. Les signaux sonar les plus forts sont représentés en « blanc », et les signaux progressivement plus faibles sont représentés dans des nuances de gris progressivement plus foncées. Bien que contre-intuitive, cette méthode rend les images sonar nettes et a l'avantage d'améliorer

la sensibilité apparente car les signaux plus faibles apparaissent plus audacieux. Le niveaux de gris inversé fonctionne bien dans une eau très claire. L'eau chargée de débris apparaît souvent comme beaucoup de parasites à l'écran.

Mise à jour d'image instantanée : La mise à jour d'image instantanée est une fonctionnalité Humminbird® qui met à jour toutes les informations sonar à l'écran lorsque la sensibilité et divers réglages sonar (vue du fond, plage, etc.) sont modifiés. Cela diffère de la fonctionnalité traditionnelle qui ne met à jour que les nouvelles informations sonar collectées après le changement de réglage. La mise à jour d'image instantanée permet un réglage plus précis de l'affichage car l'utilisateur peut voir les résultats sur le graphique sonar complet. Combinée à la fonction d'arrêt sur image, l'utilisateur peut ajuster et comprendre rapidement et facilement les effets de nombreux réglages sonar différents.

Menu de profondeur maximale : Le menu de profondeur maximale est une fonctionnalité Humminbird® qui optimise les performances en fonction de la profondeur opérationnelle maximale définie par l'utilisateur. De nombreux appareils Humminbird® peuvent fonctionner sur une plage de profondeur très large (jusqu'à 2500 pieds), ce qui amène l'appareil à « regarder » jusqu'à cette profondeur complète dans certaines circonstances. En raison de la vitesse du son dans l'eau, cela peut entraîner une moins bonne réactivité car l'appareil doit attendre plus longtemps pour recevoir le signal sonar. Lorsque le menu de profondeur maximale est réglé sur une valeur inférieure, l'appareil ne regarde que jusqu'à ce réglage, ce qui augmente la réactivité de l'appareil. C'est une fonctionnalité importante pour toute personne opérant à des profondeurs plus faibles !

Bruit : Le bruit est constitué d'ondes sonores externes involontaires qui interfèrent avec le fonctionnement optimal du sonar. Le bruit apparaît comme des « points » aléatoires sur l'écran et est causé par diverses sources. Le bruit électrique (provenant des moteurs de pêche à la traîne, des pompes de cale, des radios VHF) se manifeste généralement par un motif de points cohérent. Le bruit électrique peut être isolé en allumant et en éteignant sélectivement d'autres appareils électriques pour déterminer la source. Souvent, le fait de rerouter le câble d'alimentation ou de se connecter à une alimentation alternative (deuxième batterie) peut aider à surmonter le bruit électrique. Le bruit hydrodynamique (provenant de la cavitation de l'hélice et/ou de la coque) a une apparence plus aléatoire et est généralement lié à la vitesse du bateau, de sorte qu'une opération plus rapide entraîne plus de bruit. Le bruit hydrodynamique peut être surmonté par une installation correcte du transducteur. De nombreux produits Humminbird® ont un réglage de menu de filtre de bruit qui permet à l'utilisateur de nettoyer l'écran du bruit difficile à éliminer.

Pixels : Les pixels sont les « éléments d'image », ou petits carrés, qui composent l'image sur l'écran LCD. Mesurés en nombre vertical par horizontal (par exemple 640 V × 320 H), cette spécification clé indique généralement la qualité de la résolution. Dans les sondeurs, la résolution totale (verticale multipliée par horizontale) est souvent moins importante que la résolution en « pixels verticaux ». Voir Pixels, verticaux.

Pixels verticaux : Les pixels verticaux sont un certain nombre d'éléments d'image verticaux dans une seule colonne sur un écran LCD. Un plus grand nombre de pixels verticaux fournit une résolution plus fine des cibles détectées par le sonar. Essentiellement, une distance verticale (la profondeur), lorsqu'elle est divisée par un plus grand nombre, divise cette distance en échantillons plus petits, chacun représentant une zone plus petite et fournissant ainsi plus de détails. Dans les sondeurs, les pixels verticaux sont plus critiques que les pixels horizontaux car l'axe horizontal de l'écran représente le temps ou l'historique. Les informations sonar sur l'axe horizontal peuvent varier considérablement, en fonction de la vitesse du bateau et du réglage de la vitesse de défilement. Un plus grand nombre de pixels horizontaux affiche plus d'historique sonar que le bateau a traversé. Sur de nombreux modèles, Humminbird® fournit le plus grand nombre de pixels verticaux pour offrir une meilleure résolution d'affichage. Voir Vitesse de défilement et Pixels.

Puissance de sortie : La puissance de sortie est la quantité d'énergie sonore émise dans l'eau par l'émetteur sonar. La puissance de sortie est mesurée en utilisant soit le système RMS (Root Mean Square) soit le système P-T-P (Peak-to-Peak). Les deux méthodes sont acceptables, mais il est important, lors de la comparaison des puissances de sortie, de s'assurer que le même système de mesure est utilisé pour les deux sorties, car les nombres P-T-P sont 8 fois plus élevés que les nombres RMS. Une plus grande puissance de sortie permet au signal sonar de pénétrer à travers les mauvaises herbes et les thermoclines, d'atteindre des profondeurs plus grandes et de fonctionner plus efficacement dans des environnements bruyants, comme lorsque le bateau se déplace à grande vitesse.

Largeur d'impulsion (durée d'impulsion) : La largeur d'impulsion est la durée pendant laquelle une salve de son sonar est émise dans l'eau. Des largeurs d'impulsion plus courtes offrent une meilleure séparation des cibles, mais ne peuvent pas atteindre de grandes profondeurs. Des largeurs d'impulsion plus longues offrent une meilleure pénétration en profondeur, mais entraînent une moins bonne séparation des cibles. Humminbird® fait varier la largeur d'impulsion en fonction de la profondeur pour optimiser à la fois la séparation des cibles et les performances en profondeur. Voir Séparation des cibles.

QuadraBeam™ : QuadraBeam™ est une configuration sonar Humminbird qui utilise quatre faisceaux sonar pour une image du fond plus détaillée. QuadraBeam™ utilise la configuration DualBeam PLUS™ pour la vue vers le bas, et ajoute également deux faisceaux supplémentaires pour regarder à gauche et à droite. Les faisceaux sonar pointant vers la gauche et la droite permettent de repérer les poissons et les structures sur une large zone de 90°, et d'identifier de quel côté du bateau ils se trouvent. Voir DualBeam PLUS™.

Support à déconnexion rapide : Le système de montage à déconnexion rapide est une fonctionnalité exclusive de Humminbird® qui permet de retirer facilement l'appareil de sa base de montage en appuyant sur un bouton de déverrouillage, et de le réinstaller en l'enclenchant simplement en place. Toutes les connexions de câbles sont établies lors de l'installation, de sorte qu'aucun câblage séparé n'est requis. De plus, le support offre une inclinaison de 90° et une rotation de 360° pour ajuster l'angle de vision de l'appareil lorsque vous vous déplacez dans le bateau.

Sonar en temps réel : Le sonar en temps réel est une technologie Humminbird® qui offre un fonctionnement ultra-rapide de l'émetteur/récepteur sonar, ce qui permet d'obtenir une vue instantanée plus détaillée de ce qui se trouve sous le bateau. La fenêtre Sonar en temps réel est une bande verticale sur le côté droit de l'écran qui affiche le retour sonar instantané du transducteur à un instant donné. L'option de menu Fenêtre RTS® permet à l'utilisateur de régler la fenêtre pour afficher le signal sonar complet ou seulement une bande plus étroite qui indique l'intensité en niveaux de gris. Le sonar en temps réel repose sur un taux de mise à jour sonar très rapide (vitesse d'émission). Voir Taux de mise à jour sonar.

Récepteur : Voir Émetteur.

Deuxième écho : Le deuxième écho est un terme qui décrit l'apparition d'un deuxième retour sonar sous le retour sonar principal (contour du fond) à exactement deux fois la profondeur réelle. Le deuxième écho est causé par la même énergie sonore qui rebondit sur le fond une fois, remonte à la surface de l'eau, puis redescend vers le fond pour être réfléchie à nouveau. Les deuxièmes échos sont plus fréquents en eau peu profonde et sur les fonds durs ; il est en fait possible de voir un troisième retour sonar dans certaines circonstances. Le deuxième écho fournit des informations utiles pour déterminer la dureté du fond, car les zones avec des fonds plus durs génèrent généralement un deuxième écho. Le deuxième écho peut être utilisé comme guide pour régler la sensibilité en eau peu profonde.

Sensibilité : La sensibilité est une fonctionnalité utilisateur qui ajuste la sensibilité du système sonar pour afficher plus ou moins de détails dans l'eau. Des sensibilités plus élevées sont souvent préférées, cependant, lorsque l'eau contient des débris (limon, débris de tempête, etc.), il peut être difficile de distinguer les cibles. À l'inverse, si la sensibilité est réglée trop bas, des cibles pertinentes peuvent être manquées.

SONAR : SONAR est l'acronyme de SOund and NAvigation Ranging (détection et télémétrie par le son). La technologie sonar utilise des impulsions sonores de précision transmises sous l'eau pour déterminer la distance et d'autres attributs des objets dans l'eau. La distance peut être déterminée car la vitesse du son dans l'eau est constante, et le temps de retour du signal est mesuré. Le son se propage également très rapidement sous l'eau, ce qui fait du sonar un outil réactif et rentable. Le sonar est la technologie de base derrière tous les dispositifs de détection de poissons et de mesure de profondeur, récréatifs et commerciaux.

Amélioration de l'écho sonar : L'amélioration de l'écho sonar est une fonctionnalité Humminbird® qui décrit le degré élevé de sensibilité sonar obtenu grâce à une combinaison d'émetteur/récepteur et d'algorithmes logiciels. Le résultat de l'amélioration de l'écho sonar est d'afficher pratiquement tout ce qui se trouve dans l'eau et qui intéresse le pêcheur, y compris les appâts

poissons, poissons gibiers, thermoclines, herbiers, structures subtiles, et plus encore.

Taux de mise à jour du sonar : Le taux de mise à jour du sonar est le nombre de fois par seconde où l'émetteur/récepteur envoie et reçoit des signaux sonar. Un taux de mise à jour très rapide collecte plus d'informations et fournit une image plus détaillée du fond, des poissons et de la structure. De nombreux appareils Humminbird® fonctionnent jusqu'à 40 fois par seconde en mode mono-fréquence. En raison de la limitation de la vitesse du son dans l'eau, le taux de mise à jour commence à ralentir lorsque la profondeur dépasse 50 pieds. Dans les eaux très peu profondes (moins de 10 pieds), des taux de mise à jour allant jusqu'à 60 fois par seconde peuvent être atteints.

Vitesse : La vitesse est le taux auquel le bateau se déplace dans l'eau. La vitesse du bateau peut être mesurée comme vitesse par rapport au fond ou vitesse par rapport à l'eau. La vitesse par rapport au fond est fournie par le GPS et mesure la progression du bateau sur une distance donnée. La vitesse par rapport à l'eau est fournie par une roue à aubes et mesure le débit d'eau passant sous le bateau, qui peut varier en fonction du courant et de sa direction. La vitesse par rapport à l'eau est cruciale pour les pêcheurs utilisant des downriggers, car elle influence la profondeur de descente des downriggers. La vitesse par rapport au fond est optimale pour la navigation, car elle permet de calculer des heures d'arrivée précises. Les produits Humminbird® permettent la saisie et l'affichage des deux sources.

Structure : La structure est un terme général désignant les objets sur le fond qui présentent une discontinuité et qui sont susceptibles d'attirer les poissons. Cela inclut les caractéristiques du relief du fond (talus, bosses, trous), les structures dressées (souches, bois, tas de broussailles) et une large gamme d'autres objets potentiels (épaves, récifs). Les appareils Humminbird® excellent à montrer la structure avec un grand détail sur une zone plus étendue grâce à des configurations sonar uniques développées pour le pêcheur.

Structure ID® : Structure ID® est une fonctionnalité Humminbird® qui décrit la méthode traditionnelle en niveaux de gris pour présenter les informations sonar. Voir Niveaux de gris.

Réverbération de surface : La réverbération de surface est un phénomène où les retours sonar sont réfléchis par de minuscules objets près de la surface de l'eau, y compris les algues et même les bulles d'air. En général, les environnements d'eau salée présentent une réverbération de surface nettement plus importante que l'eau douce en raison du vent et des vagues continus qui provoquent une aération en surface. Le menu Réverbération de surface permet un contrôle manuel pour ajuster les paramètres par défaut dans des conditions extrêmes.

Séparation des cibles : La séparation des cibles est la mesure de la distance minimale qu'un sondeur doit être capable de reconnaître pour distinguer deux objets très proches comme deux cibles distinctes (par exemple, deux poissons très proches, ou un poisson très proche d'une structure). Les sondeurs Humminbird® offrent une très bonne séparation des cibles de 2,5 pouces à des profondeurs inférieures à 100 pieds. La séparation des cibles diminue avec la profondeur en raison de la nécessité d'une impulsion plus longue pour atteindre une plus grande profondeur. Voir Largeur d'impulsion.

Thermoclines : Les thermoclines sont des couches d'eau de températures nettement différentes qui créent une réflexion sonar en raison de la densité des températures de l'eau différentes. En général, une thermocline apparaît comme une bande continue sur l'écran à une certaine distance au-dessus du contour du fond. Les thermoclines intéressent les pêcheurs car les poissons se suspendent au-dessus ou en dessous de la thermocline à la recherche de la température et des niveaux d'oxygène optimaux.

Gain variable dans le temps : Le gain variable dans le temps est une étape de traitement appliquée au retour sonar pour « normaliser » les données afin que des objets de taille égale (par exemple, des poissons) apparaissent de la même taille, même s'ils sont séparés par une bonne distance. Le gain variable dans le temps est un attribut fondamental d'un bon sonar, mais il est souvent présenté comme une fonctionnalité.

Mise à jour totale de l'écran® : Une fonctionnalité Humminbird® qui actualise et met à jour toutes les informations sonar à l'écran lorsqu'un changement d'échelle se produit. Sans la mise à jour totale de l'écran®, seules les informations sonar les plus récentes seraient dessinées à la nouvelle échelle, et les anciennes informations sonar continueraient à défiler hors de l'écran à l'ancienne échelle.

Transducteur : Le transducteur fait partie du système sonar, qui se monte sur le bateau et est en contact avec l'eau, qui convertit l'énergie électrique de l'émetteur en énergie sonore et qui forme le faisceau sonar. À l'intérieur, le transducteur se compose d'un ou plusieurs disques piézoélectriques qui se dilatent par de très petites quantités pour créer l'onde sonore. Cet élément fonctionne également en sens inverse, convertissant l'énergie sonore renvoyée en un signal électrique que le récepteur interprète. Des transducteurs sont disponibles pour de nombreuses applications de montage spécifiques au bateau, telles que le montage sur tableau arrière, le montage sur moteur de pêche à la traîne, etc. Humminbird propose de nombreux transducteurs sophistiqués, souvent avec plusieurs éléments piézoélectriques conçus pour former des faisceaux sonar de forme spécifique, offrant au pêcheur des outils supérieurs pour trouver et attraper du poisson. Voir Émetteur et SONAR.

Émetteur : L'émetteur et le récepteur sont des parties appariées du système sonar qui envoient (émettent) et écoutent (reçoivent) les signaux sonar, et fonctionnent en conjonction avec le transducteur. Les émetteurs Humminbird® ont une conception à cycle extrêmement rapide qui

Le transmetteur peut envoyer des signaux jusqu'à 60 fois par seconde et produire les différents niveaux de puissance nécessaires pour différentes profondeurs et conditions. De plus, le transmetteur est capable de créer des impulsions sonar très précises nécessaires à un degré élevé de séparation des cibles. Les récepteurs Humminbird® sont extrêmement sensibles, mais dans une « bande passante » étroite pour discriminer le bruit provenant de sources externes. De plus, le récepteur offre une large « plage dynamique » qui permet de recevoir des signaux très forts alternant avec des signaux très faibles, sans que le signal fort ne submerge le signal faible. Voir Transducteur et Bruit.

TripLog : TripLog est une fonctionnalité Humminbird® qui fournit un compteur à l'écran pour le temps écoulé, la vitesse moyenne et la distance totale parcourue, et nécessite une entrée de vitesse pour activer la fonctionnalité. TripLog apparaît dans la vue Grands chiffres et peut être remis à zéro via le menu TripLog.

TrueArch® : TrueArch® est une fonctionnalité Humminbird® qui fournit de véritables arches de poissons, et non des arches ou symboles artificiels. Les unités Humminbird® sont capables de produire des arches de poissons grâce au large faisceau sonar de 60° de DualBeam PLUS™, un récepteur sonar extrêmement sensible. Voir Arche de poisson.

Angle de vision : L'angle de vision est un attribut d'un écran LCD qui caractérise la visibilité de l'affichage lorsqu'on le regarde hors de l'axe central, par exemple lorsqu'on se tient sur le côté du sondeur. Des angles de vision plus larges sont meilleurs car les informations restent visibles même lorsqu'on regarde de côté.

WhiteLine® : WhiteLine® est une fonctionnalité Humminbird® qui met en évidence le retour sonar le plus fort sur l'écran à l'aide d'une bande gris très clair. Certains pêcheurs préfèrent cette fonctionnalité car ils sont habitués à cette fonction sur les enregistreurs graphiques papier.

WideSide® : WideSide® est une configuration sonar Humminbird® utilisée dans un transducteur en option. WideSide® utilise trois faisceaux sonar pointant vers la gauche, la droite et le bas. Les faisceaux pointant vers la gauche et la droite sont efficaces pour repérer les poissons et les structures près de la surface ou sur la rive. Le faisceau orienté vers le bas fournit des informations de profondeur directement sous le bateau.

Menu X-Press™ : Les menus X-Press™ sont une fonctionnalité Humminbird® qui rendent les sélections de menu les plus couramment utilisées disponibles en une seule pression sur la touche MENU. Les éléments qui apparaissent dans le menu X-Press™ sont liés à la vue actuelle et présentent les choix les plus logiques pour cette vue. Les menus X-Press™ de la vue Sonar diffèrent des menus X-Press™ de la vue Carte, etc. Les menus X-Press™ sont l'une des principales raisons pour lesquelles les produits Humminbird® sont plus faciles à utiliser.

Zoom : Le zoom est une fonction qui se concentre sur une zone plus petite du fond pour offrir une meilleure résolution. Grâce à cette résolution améliorée, le pêcheur peut plus facilement voir les poissons dans les structures ou plusieurs poissons proches les uns des autres. Le zoom en écran partagé divise l'affichage en une vue plein écran à droite et une vue zoomée à gauche. Humminbird® propose le zoom One-Touch® qui permet d'accéder facilement à la fonction de zoom depuis la vue sonar normale avec une seule pression de touche, éliminant ainsi la nécessité d'utiliser les menus pour accéder à la fonction.

Zoom, verrouillage du fond : Le zoom avec verrouillage du fond est une fonction qui se concentre sur une zone plus petite juste au-dessus du fond pour offrir une meilleure résolution. Contrairement au zoom normal, il trace en continu le fond à un point constant de l'écran, quelle que soit la profondeur. Cela « aplatit » le relief du fond, mais est efficace pour montrer les poissons sur ou près du fond, et est préféré par de nombreux pêcheurs en mer.

Termes GPS et navigation :

Temps d'acquisition : Le temps qu'un récepteur GPS met généralement pour déterminer une position à partir d'au moins trois satellites. Les récepteurs GPS Humminbird® offrent des temps d'acquisition très rapides (moins d'une minute), permettant aux utilisateurs de se rendre sur l'eau plus rapidement.

Alarme d'arrivée : L'alarme sonore qui retentit lorsque le bateau se trouve à une distance inférieure ou égale au réglage de l'alarme (25 pieds à 3000 pieds) de l'emplacement du waypoint de destination.

Alarme de dérive : L'alarme de dérive est une alarme sonore qui retentit lorsque le bateau se trouve à une distance supérieure ou égale au réglage de l'alarme (25 pieds à 3000 pieds) de l'endroit où l'alarme a été activée.

Alarme de déviation de route : L'alarme de déviation de route est une alarme sonore qui retentit lorsque la distance du bateau par rapport à la route prévue (erreur de trajectoire transversale) est supérieure ou égale au réglage de l'alarme (25 pieds à 3000 pieds). Voir Route et Erreur de trajectoire transversale.

Altitude : L'altitude mesure la hauteur au-dessus du niveau de la mer. L'altitude est une mesure qui peut être fournie par le GPS.

Cap (BRG) : Le cap est la direction vers un waypoint de destination mesurée en degrés par rapport au nord (par exemple, 321°, où 000° est le nord, 090° est l'est, 180° est le sud, 270° est l'ouest).

Traceur de cartes : Le traceur de cartes décrit un dispositif de navigation qui affiche la position actuelle sur une carte, ainsi que les routes, les waypoints et les itinéraires. Tous les traceurs de cartes sont également considérés comme des traceurs de routes. Tous les appareils GPS combinés Humminbird® sont des traceurs de cartes. Voir Traceur de routes.

Démarrage à froid : Le démarrage à froid fait référence à la procédure qu'un récepteur GPS doit effectuer lorsqu'il ne dispose pas d'informations historiques concernant sa position actuelle. Cette procédure dure généralement plusieurs minutes et peut se produire lors de la première mise sous tension du récepteur, ou si le récepteur a été déplacé sur une grande distance.

Route sur le fond (COG) : La route sur le fond est la direction actuelle du bateau, mesurée en degrés par rapport au nord (par exemple 321°, où 000° correspond au nord, 090° à l'est, 180° au sud et 270° à l'ouest). Lorsque la route sur le fond est égale au relèvement, on dit que le bateau est « sur la bonne voie » et il atteindra sa destination de la manière la plus efficace. La COG est souvent confondue avec le cap. Voir Cap.

Écart latéral (XTE) : L'écart latéral est la distance en ligne droite entre le bateau et la route prévue. Le XTE mesure l'écart du bateau par rapport à la route et déclenche également l'alarme de déviation de route. Voir Route.

GPS différentiel (DGPS) : Le GPS différentiel est un système qui améliore la précision de positionnement du GPS du ministère de la Défense grâce à des « signaux de correction » secondaires émis par des stations terrestres le long des côtes des États-Unis et sur certaines voies navigables intérieures. Ces signaux de correction sont fournis par les garde-côtes américains (USCG) et reçus par un récepteur de balise différentielle (DBR) auxiliaire connecté au récepteur GPS. L'avènement du WAAS a largement éliminé le besoin d'un DBR supplémentaire aux États-Unis.

Distance restante : La distance restante est la distance en ligne droite entre la position actuelle et le waypoint de destination. La distance restante et la vitesse sur le fond (SOG) sont utilisées pour calculer le temps restant. Voir Temps restant et Vitesse sur le fond.

Erreur de position estimée (EPE) : L'erreur de position estimée est un calcul qui indique l'imprécision potentielle de la position que l'utilisateur peut rencontrer en raison de divers facteurs GPS, notamment la position des satellites dans le ciel, la force du signal et d'autres facteurs.

Type de position : Le type de position indique si le récepteur GPS fournit une position 2D ou 3D. Une position 2D ne nécessite que trois satellites et fournit uniquement la latitude et la longitude. Une position 3D nécessite quatre satellites ou plus et fournit la latitude, la longitude et l'altitude.

GPS : GPS est l'acronyme de Global Positioning System (système de positionnement mondial). Le GPS fournit des informations précises de position (latitude, longitude, altitude) pratiquement partout sur Terre grâce à la technologie satellitaire et à des récepteurs personnels au sol. Une série de satellites géosynchrones émettent un signal unique vers la Terre une fois par seconde. Un récepteur GPS,

comme celui inclus dans de nombreux produits Humminbird®, reçoit les signaux de ces satellites et est capable de déterminer sa position en fonction de très légères différences dans le temps de réception de chaque signal et de la connaissance par le récepteur de la position de chacun des satellites.

Cap : Le cap décrit la direction vers laquelle pointe le bateau et est mesuré en degrés (par exemple 321°, où 000° correspond au nord, 090° à l'est, 180° au sud et 270° à l'ouest). En raison du vent et des vagues, le bateau se déplace souvent dans une direction légèrement différente de son cap, et le cap est donc souvent confondu avec la route sur le fond. Voir Route sur le fond.

Datum cartographique : Un datum cartographique fait référence à un relevé particulier de la surface terrestre qui a été utilisé comme référence lors de la création d'une carte (par exemple WGS84). Comme la Terre n'est pas plate, et même pas régulièrement ronde, un modèle mathématique doit être utilisé pour traduire les coordonnées de la sphère terrestre vers la surface plane d'une carte. Ce modèle mathématique est le datum cartographique. Historiquement, de nombreux datums cartographiques différents ont été utilisés dans le monde pour créer des cartes ; on trouve souvent une référence au datum cartographique dans la légende d'une carte papier. Il est important de sélectionner le réglage de datum cartographique correct sur votre sondeur lorsque vous comparez la position GPS à une carte papier afin d'éviter de légères imprécisions de position. Presque toutes les cartes électroniques utilisent le datum WGS84 et ne nécessitent donc aucun changement de réglage.

MMC : MMC est l'acronyme de Multi Media Card (carte multimédia). Une MMC est un dispositif de mémoire de la taille d'un timbre-poste utilisé pour stocker des données électroniques telles que des cartes, des points de cheminement, des routes et d'autres informations. Le format MMC est très robuste et convient à l'environnement marin, mais il n'est pas étanche. La MMC est amovible des produits Humminbird® et peut être utilisée dans un PC équipé d'un lecteur de carte approprié. Le format MMC est le même que celui utilisé par de nombreux appareils photo numériques. Voir SD.

Nord magnétique : Le nord est le point de référence principal de la boussole (c'est-à-dire que le nord est à 000°). Le nord magnétique repose sur le champ magnétique terrestre pour aligner une aiguille métallique généralement vers le nord vrai. Cependant, en raison des variations locales du champ magnétique terrestre à travers le globe, la différence entre le nord vrai et le nord magnétique peut être supérieure à 10°. Voir Nord vrai.

Nord vrai : Le nord est le point de référence principal de la boussole (c'est-à-dire que le nord est à 000°). Le nord vrai utilise l'axe de rotation de la Terre comme référence pour le nord et est constant pour tous les points de la Terre. La plupart des unités GPS utilisent par défaut le nord vrai comme réglage. Le cap GPS peut varier par rapport au cap de la boussole du bateau car la boussole utilise

le nord magnétique. Les unités GPS Humminbird® offrent la possibilité de sélectionner des lectures en nord vrai ou magnétique à l'aide du menu Référence nord. Voir Nord magnétique.

Position actuelle : La position actuelle est l'emplacement actuel (latitude, longitude) déterminé par GPS. La position actuelle est indiquée à l'écran par une icône de bateau directionnelle si le bateau est en mouvement, ou par un symbole rond si le bateau est à l'arrêt.

Route : Une route est une série de points de cheminement reliés entre eux dans une séquence spécifique pour définir un chemin de navigation entre deux points, et enregistrée dans la mémoire du sondeur. Les routes sont souvent utilisées lorsque l'on voyage fréquemment entre deux ou plusieurs endroits, car c'est une méthode plus rapide et plus précise que de sélectionner à plusieurs reprises des points de cheminement individuels à chaque fois que l'on traverse la même zone. Les routes consistent en un point de cheminement de départ, un point de cheminement d'arrivée et une série de points de cheminement intermédiaires. Les utilisateurs peuvent commencer la navigation au début, à la fin (pour parcourir la route en sens inverse) ou à n'importe quel point de cheminement intermédiaire. Voir Point de cheminement.

SD : SD est l'acronyme de Secure Digital. Une carte SD est pratiquement identique en fonction à une carte MMC ; cependant, la vitesse à laquelle les informations peuvent être accédées est généralement plus rapide, la capacité de stockage est généralement plus grande, et la carte possède des fonctions de sécurité qui peuvent être utilisées pour empêcher l'extraction des données de la carte. SD est le même format que celui utilisé par de nombreux appareils photo numériques. Voir MMC.

Disponibilité sélective : La disponibilité sélective (SA) est une « fonctionnalité » du système GPS qui peut être mise en œuvre par le département de la Défense des États-Unis (DoD) pour dégrader la précision des informations de positionnement GPS. Avec SA active, le GPS est précis à 100 mètres près 95 % du temps. Avec SA inactive, le GPS est précis à 45 mètres près 95 % du temps. Actuellement, SA est inactive et le consommateur peut profiter de la plus grande précision offerte par le GPS ; cependant, le DoD se réserve le droit d'activer SA à tout moment.

• Vitesse sur le fond (SOG) : La vitesse sur le fond est la mesure de la progression du bateau sur une distance donnée, et c'est la mesure de vitesse fournie par le GPS. Une alternative, la vitesse dans l'eau, est fournie par une roue à aubes, et mesure le débit de l'eau autour du bateau, qui peut varier en fonction du courant et de la direction. La vitesse sur le fond est optimale pour la navigation car des temps d'arrivée précis peuvent être dérivés de cette mesure. Les produits Humminbird® permettent la saisie et l'affichage des deux mesures de vitesse.

Temps restant (TTG) : Le temps restant est le temps estimé nécessaire pour atteindre le waypoint de destination. Le TTG est calculé en utilisant le SOG et le DTG. Voir SOG et DTG.

Trace : Une trace est une série de points enregistrés qui définissent le chemin passé du bateau. Ces points de trace sont enregistrés à intervalles réguliers. Les traces sont une méthode utile et rapide pour voir où vous êtes allé, et un guide facile à suivre pour revenir au point de départ. Généralement, tous les GPS ont un nombre limité de points de trace qui peuvent être enregistrés avant que l'appareil ne manque de mémoire et commence à effacer les premiers points enregistrés. Pour cette raison, l'utilisateur peut ajuster le menu d'intervalle de points de trace pour augmenter le temps entre les enregistrements, et ainsi étendre la distance couverte par une trace. Les traces peuvent également être sauvegardées en mémoire de façon permanente et réaffichées à la discrétion de l'utilisateur.

Ligne de route (TRK) : La ligne de route est la ligne de déplacement souhaitée entre deux waypoints, et représente le chemin le plus efficace entre les deux points car c'est une ligne droite. Le TRK est mesuré en degrés (par exemple 321°, où 000° est le Nord, 090° l'Est, 180° le Sud, 270° l'Ouest). Voir Écart de route, Route suivie.

Traceur de route : Traceur de route décrit un dispositif de navigation qui affiche la position actuelle, ainsi que la trace, les waypoints et les routes, mais SANS CARTE en arrière-plan. Voir Traceur de cartes.

Grille de pêche à la traîne : La grille de pêche à la traîne est une fonctionnalité Humminbird® qui affiche une grille de référence précise autour d'un point de cheminement. Cette grille sert de guide pour la pêche à la traîne autour d'une zone spécifique, afin d'assurer une couverture plus efficace et complète de cette zone. La résolution de la grille peut être modifiée en zoomant avant ou arrière sur la carte. La grille peut également être pivotée à l'écran pour l'orienter en fonction du cap optimal du bateau selon les conditions de vagues et de vent.

UTC : UTC est l'acronyme de Temps Universel Coordonné. L'UTC est le « temps standard » utilisé en navigation, et correspond à l'heure locale de Greenwich, en Angleterre. (L'UTC est équivalent au temps moyen de Greenwich (GMT)). Pour afficher l'heure locale correcte sur un appareil GPS Humminbird®, l'utilisateur doit utiliser le menu Fuseau horaire local et sélectionner le fuseau horaire (par exemple, HNE, HNC).

WAAS : WAAS est l'acronyme de Wide Area Augmentation System (système d'amélioration à grande zone). Le WAAS est une technologie complémentaire au GPS qui offre une précision accrue grâce à des signaux de correction diffusés par les satellites WAAS de l'Administration fédérale de l'aviation (FAA) stationnés au-dessus des États-Unis. Ces signaux secondaires sont automatiquement reçus par le récepteur GPS standard Humminbird®. Avec le signal WAAS, la précision du GPS est améliorée à moins de 3 mètres 95 % du temps. En dehors des États-Unis, des coalitions gouvernementales régionales ont créé des systèmes similaires, tels que l'EGNOS (Europe) et le MSAS (Japon).

Point de cheminement : Un point de cheminement est l'emplacement enregistré (latitude, longitude) d'un point d'intérêt stocké dans la mémoire d'un récepteur GPS. Cela peut inclure une bouée de marquage, un quai, un trou de pêche ou tout autre endroit où l'utilisateur souhaite revenir. Les produits Humminbird® offrent la possibilité de nommer et d'attribuer un symbole à l'emplacement enregistré. La profondeur, la date et l'heure de création du point de cheminement sont également enregistrées.

Cible de point de cheminement : La cible de point de cheminement est une fonctionnalité Humminbird® qui affiche une « cible » précise autour d'un point de cheminement sélectionné. Cette cible est utilisée pour surveiller facilement la position du bateau par rapport à un point de cheminement, et est utile pour pêcher au-dessus de structures submergées. Avec les cibles de point de cheminement, un coup d'œil rapide à l'écran vous indique à quelle distance du point de cheminement le bateau a dérivé.

Contactez Humminbird®

Contactez le Centre de ressources clientèle Humminbird® de l'une des manières suivantes :

Par téléphone :

(du lundi au vendredi, de 8 h 00 à 16 h 30, heure normale du Centre) :

1-800-633-1468

Par courriel :

(nous répondons généralement à votre courriel sous trois jours ouvrables) :

[e-mail]

Pour une expédition directe, notre adresse est :

Humminbird

Service Department

678 Humminbird Lane

Eufaula, AL 36027 USA

HUMMINBIRD®
