Marque	Optimea
Modèle	ORA-70D
Type de produit	Rafraîchisseur d'air évaporatif portable
Alimentation	220-240 V ~ 50/60 Hz
Puissance	50 W
Dimensions	300 x 300 x 807 mm
Poids net	4,15 kg
Poids en fonctionnement	11,2 kg
Capacité du réservoir d'eau	7 L
Autonomie du réservoir	10-12 heures
Débit d'air	480 m³/h
Surface de couverture	10 m²
Vitesses de ventilation	3 (basse, moyenne, élevée)
Minuterie	1 à 10 heures
Télécommande	Incluse
Fonction oscillation	Oui
Fonction anti-moustiques	Oui (ultrasons)
Mode refroidissement	Évaporatif
Filtre à poussière	Lavable et réutilisable
Tampons de refroidissement	Nettoyables et remplaçables
Sécurité	Coupure secteur avant nettoyage; ne pas obstruer les ouvertures
Réparabilité	Confiée au service après-vente; pièces consommables remplaçables

FOIRE AUX QUESTIONS - ORA-70D OPTIMEA

Comment remplir le réservoir d'eau du rafraîchisseur d'air Optimea ORA-70D ?

Tirez le plateau de remplissage d'eau situé à l'avant de l'appareil. Remplissez avec de l'eau propre jusqu'au niveau MAX indiqué sur l'échelle. Ne dépassez pas ce niveau pour éviter tout débordement.

Comment utiliser la télécommande avec le modèle ORA-70D ?

La télécommande fonctionne comme le panneau de contrôle. Insérez des piles, puis appuyez sur les touches correspondantes : MARCHE/ARRÊT, VITESSE, OSCILLATION, MOUSTIQUE, MINUTERIE, REFROIDISSEMENT.

Comment régler la minuterie sur le refroidisseur d'air Optimea ?

Appuyez sur l'icône MINUTERIE pour passer de 1 h à 2 h, 4 h, 8 h, 10 h, puis désactiver. La plage de réglage est de 1 à 10 heures.

Comment activer le mode anti-moustiques ?

Appuyez sur l'icône MOUSTIQUE sur le panneau ou la télécommande. L'appareil émet des ondes ultrasonores pour repousser les moustiques. Appuyez à nouveau pour désactiver.

Comment nettoyer le filtre à poussière du ORA-70D ?

Dévissez le couvercle arrière, tirez fermement le centre du filtre à poussière, puis lavez-le à l'eau claire avec une brosse douce. Laissez sécher avant de le remettre en place.

Comment nettoyer les tampons de refroidissement ?

Retirez le filtre à poussière, puis tirez les tampons dans le sens de la flèche. Nettoyez-les à l'eau normale avec une brosse douce. Réinsérez-les correctement dans l'appareil.

Que faire si le rafraîchisseur d'air ne s'allume pas ?

Vérifiez la tension d'alimentation (220-240 V), la connexion de la prise, l'état du fusible et les piles de la télécommande. Si le problème persiste, contactez le service client Optimea.

Pourquoi l'air soufflé n'est-il pas assez frais ?

L'efficacité dépend de l'humidité relative et de la propreté des filtres et tampons. Vérifiez que le réservoir contient de l'eau, nettoyez les filtres et les tampons. En cas de forte humidité, le refroidissement est moins perceptible.

Quelle est la surface maximale couverte par ce climatiseur portable ?

L'ORA-70D est recommandé pour une pièce d'environ 10 m². Son débit d'air atteint 480 m³/h.

Peut-on utiliser l'appareil en continu avec le réservoir d'eau ?

Avec un réservoir de 7 litres, l'autonomie est de 10 à 12 heures en mode refroidissement. Vérifiez le niveau d'eau et remplissez si nécessaire.

MODE D'EMPLOI ORA-70D OPTIMEA

Rafraîchisseur d'air

Guide d'utilisation

Modèle : ORA-70D

Nous vous remercions d'avoir choisi notre produit.

Pour un bon fonctionnement de l'appareil, veuillez lire attentivement et conserver soigneusement ce Mode d'Emploi.

Si vous perdez ce Mode d'Emploi, veuillez contacter votre revendeur, ou envoyez un e-mail à [e-mail] pour en obtenir la version électronique.

Table des matières

1. Schéma de structure ____ 1
   1.1 Fonctions 2
2. Guide d'utilisation 3
3. Précaution 3
4. Instructions d'utilisation 4
   4.1 Remplissage d'eau 4
   4.2 Comment utiliser les fonctions 4

4.2.1 Alimentation 4
4.2.2 Oscillation 4
4.2.3 Vitesse du ventilateur 4
4.2.4 Anti-moustiques 5
4.2.5 Minuterie 5
4.2.6 Rafraîchissement 5

1. Nettoyage et entretien ____ 6
2. Dépannage 7
3. Informations techniques 8
4. Aspect du produit ____ 8

Veuillez lire attentivement ce mode d'emploi avant de brancher votre appareil sur le secteur, afin d'éviter tout dommage dû à une mauvaise utilisation.

Veuillez accorder une attention particulière aux consignes de sécurité. Si vous transmettez l'appareil à un tiers, vous devez également lui remettre ce mode d'emploi.

1. Schéma de structure

1.1 Fonctions

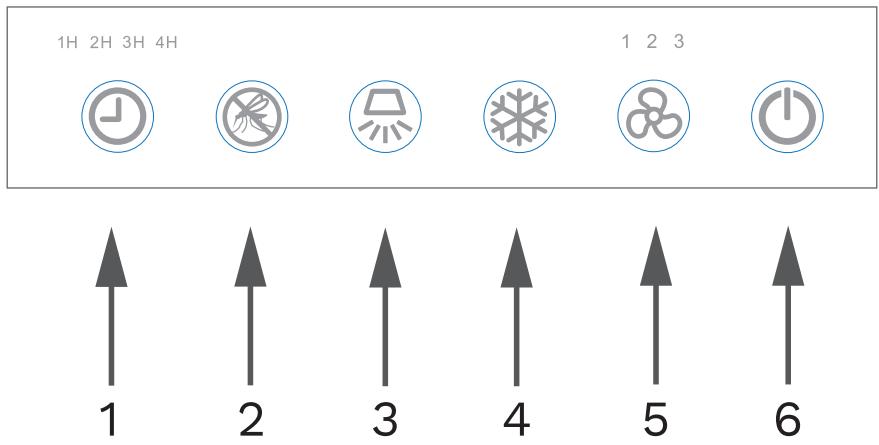

Panneau de contrôle

1. MINUTERIE
2. MOUSTIQUE

3. OSCILLATION (Gauche-Droite)

4. REFROIDISSEMENT

5. VITESSE (Basse/Moyenne/Élevée)
6. MARCHE/ARRÊT (Alimentation)

Télécommande

2. Guide d'utilisation

• Le rafraîchisseur d'air est conçu et contrôlé par un capteur capacitif, par conséquent, le système se mettra en marche uniquement lorsque le doigt touche chaque signe du panneau de contrôle.
• Éviter d'utiliser le rafraîchisseur d'air évaporatif dans un espace clos. L'unité ne doit être utilisée que dans des zones bien ventilées.
• Avant de mettre l'unité en marche, remplir le réservoir d'eau pour assurer un fonctionnement efficace du rafraîchisseur d'air évaporatif. Éviter d'utiliser la fonction de refroidissement lorsque le réservoir d'eau est vide.

Remarque

Le niveau d'eau ne doit pas dépasser la limite de graduation de niveau d'eau.

• Vider fréquemment le réservoir d'eau et nettoyez-le.
• Remplir le réservoir uniquement avec de l'eau propre, ne mettez aucun autre liquide dans le réservoir.
• Assurez-vous que la tension d'alimentation n'est pas inférieure à la tension régulière (220 V) ou qu'elle ne dépasse pas de 5 % la tension régulière. Si la tension est inférieure à la limite, le refroidisseur d'air ne pourra pas fonctionner correctement, voire ne pourra pas être mis en marche. Si la tension est supérieure à la limite, elle peut endommager l'appareil.
• Débrancher la prise de la prise murale lorsque l'appareil n'est pas utilisé.

3. Précautions

• Faites attention à l'eau qui peut se renverser lorsque vous déplacez l'unité.
• Ne placer rien sur le dessus de ce rafraîchisseur d'air ni n'obstruer l'entrée et la sortie d'air.
• N'insérer aucun objet dans la ventilation lorsque l'appareil est en marche.
• Débrancher l'appareil avant de le nettoyer pour éviter tout risque de décharge électrique.
• Cesser immédiatement d'utiliser ce rafraîchisseur d'air s'il présente un dysfonctionnement, par exemple si le cordon d'alimentation est endommagé, s'il y a des fuites électriques, et contacter notre centre de service pour obtenir des instructions supplémentaires. Il n'est pas recommandé à l'utilisateur de démonter et de réparer l'appareil.

4. Instructions d'utilisation

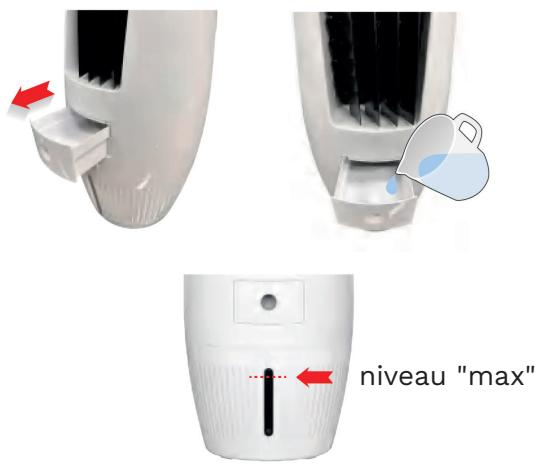

4.1 Remplissage d'eau

En tirant le plateau de remplissage d'eau à l'avant du refroidisseur d'air, utiliser ensuite le contenant d'eau ou le tuyau d'eau pour remplir le réservoir d'eau jusqu'au niveau MAXIMUM indiqué sur l'échelle de niveau d'eau.

Attention

Ne remplissez pas d'eau au-delà du niveau "MAX" pour éviter que l'eau ne s'écoule lors du déplacement de l'air.

4.2 Comment utiliser les fonctions

4.2.1 MISE SOUS TENSION ⏻

Appuyer sur l'icône ⏻ sur le panneau de contrôle ou sur la télécommande pour allumer le rafraîchisseur d'air, et son voyant s'allume. Appuyer à nouveau sur cette icône pour l'éteindre, et son voyant s'éteint.

4.2.2 OSCILLATION

Appuyer sur l'icône 🌿 sur le panneau de contrôle ou sur la télécommande pour permettre à la grille avant verticale de pivoter automatiquement, et son voyant s'allume. Appuyer à nouveau sur cette icône 🌿 pour arrêter le mode oscillation, puis son voyant s'éteint.

4.2.3 VITESSE DE VENTILATION

Appuyer sur l'icône Ⓧ puis le ventilateur se mettra en marche à la vitesse la plus basse (1). Appuyer sur l'icône Ⓧ sur le panneau de contrôle ou sur la télécommande pour ajuster la vitesse du vent à basse (1), moyenne (2), haute (3). Les trois voyants de vitesse (1, 2, 3) indiquent la vitesse du vent actuellement sélectionnée. Les vitesses de ventilation changent de manière cyclique (de basse à moyenne à haute).

4.2.4 MOUSTIQUE

Appuyer sur l'icône Ⓧ️ sur le panneau de contrôle ou sur la télécommande pour entrer en mode répulsif contre les moustiques, et l'appareil émettra des ondes ultrasonores pour repousser les moustiques. Appuyer à nouveau sur l'icône Ⓧ️ pour arrêter le mode répulsif contre les moustiques.

4.2.5 MINUTERIE

Appuyer sur l'icône ⊕ sur le panneau de contrôle ou sur la télécommande pour régler la minuterie. À chaque pression sur cette icône, elle passera de 1 heure à 2 heures, 4 heures, 8 heures, 10 heures, et de 10 heures à mode sans minuterie. (La minuterie peut être réglée de 1 à 10 heures).

4.2.6 RÉFRIGÉRATION

Activer le mode de refroidissement en appuyant sur l'icône ⚙ du panneau de contrôle ou de la télécommande. Pour désactiver le mode de refroidissement, appuyez à nouveau sur l'icône ⚙. Le système quittera automatiquement le mode de refroidissement.

Remarque

Lorsque le mode de refroidissement est activé, la pompe à l'intérieur du réservoir d'eau pompera de l'eau pour saturer les tampons de refroidissement. La chaleur qui passe à travers les tampons de refroidissement sera échangée avec l'eau et refroidira l'air qui traverse les tampons de refroidissement pour abaisser la température. Par conséquent, la diminution de la température dépend de l'humidité relative et de la température de l'air lorsque l'unité est en mode de refroidissement. Dans le cas où la vitesse du ventilateur est élevée, lorsque l'icône est activée, le ventilateur diminuera sa vitesse au minimum pendant 30 secondes avant de reprendre la vitesse précédemment réglée.

5. Nettoyage et entretien

Dévisser le couvercle arrière.

Tenir fermement l'unité et saisir uniquement le centre supérieur du filtre à poussière, puis le tirer fermement en une seule fois (voir image ci-dessus).

Remarque : Le filtre à poussière est flexible et résistant à la casse.

Tirer les tampons de refroidissement dans la même direction que la flèche indiquée ci-dessus.

Nettoyer les tampons de refroidissement avec de l'eau normale et essuyer la saleté avec une brosse douce.

Retirer le joint en silicone au bas du réservoir d'eau pour vider l'eau.

Nettoyer le réservoir d'eau et le filtre à poussière avec une brosse douce.

Comment remettre en place le filtre à poussière sur l'unité :

1) Insérer les languettes inférieures dans les rainures arrière complètement.

2) Insérer les languettes supérieures dans les trous des rainures supérieures.

3) Ajuster légèrement le filtre à poussière pour faire correspondre les languettes dans les rainures gauche et droite. Le tout se positionnera automatiquement.

1. Dépannage

Problème	Causes possibles	Causes possibles	Remarques
Le rafraîchisseur d'air évaporatif ne fonctionne pas et ne répond pas lorsque les boutons sont pressés.	Coupure de courant ou mauvaise connexion électrique.	Vérifier la tension d'entrée et connectez-vous à une source d'alimentation désignée.	Il est recommandé d'utiliser un multimètre pour obtenir la tension correcte.
	Fusible de l'unité endommagé ou circuit désactivé pour éviter une surcharge électrique.	Remplacer le fusible ou redémarrez l'unité.	Si le problème persiste, veuillez contacter le centre de service.
	Piles de la télécommande épuisées.	Changer les piles de la télécommande.	Changer les piles.
	Télécommande ou panneau de contrôle endommagés.	Réparer ou remplacer le panneau de contrôle par un modèle identique.
Pas d'air provenant de l'unité pendant le fonctionnement de la machine.	Moteur endommagé.	Réparer ou remplacer le moteur par un autre du même modèle.	Changer les piles.
	Mauvaise connexion du moteur ou connexion lâche du moteur.	Déterminer si le moteur et les connexions sont en bon état.
	Protection thermique à l'intérieur du moteur en action.	Laisser l'unité éteinte jusqu'à ce que le moteur du ventilateur refroidisse suffisamment pour être utilisé normalement.
La pompe fonctionne mais l'air n'est pas assez frais.	Les filtres à poussière sont obs-trués ou sales.	Nettoyer ou remplacer les filtres à poussière.
	Les tampons de refroidissement sont obstrués.	Nettoyer ou remplacer les tampons de refroidissement.
	Les tampons de refroidissement sont secs ou contiennent trop peu d'eau pendant le fonctionnement du refroidisseur d'air évaporatif.	Vérifier le bac de distribution supérieur de l'eau pour déterminer s'il y a un blocage.Détermminer si la pompe fonctionne correctement.
	Humidité relative excessivement élevée.	Lorsque le rafraîchisseur d'air est utilisé pendant une longue période, l'humidité de la pièce sera très élevée, de sorte que le refroidisseur ne pourra pas abaisser la température plus que lorsque l'humidité de la pièce est plus faible. Éteignez le mode refroidisseur.
La pompe ne fonctionne pas et ne fournit pas de refroidissement.	Pompe endommagée.	Réparer ou remplacez la pompe par une pompe du même modèle.
	Connexion lâche du moteur de la pompe.	Serrer la connexion.
La pompe fonctionne mais n'achemine pas d'eau, ou les tampons de refroidissement contiennent trop peu d'eau.	Bac de distribution supérieur de l'eau obstrué.	Nettoyer le bac de distribution supérieur de l'eau.
	Tuyau d'alimentation en eau obs-trué ou crépine de la pompe obs-truée.	Nettoyer le tuyau d'eau ou retirer les particules obstruées à la cré-pine de la pompe.
De l'eau est projetée depuis l'unité.	Les tampons de refroidissement sont mal positionnés.	Replacer les tampons de refroidissement dans la bonne position.
	Bac de distribution supérieur de l'eau obstrué.	Nettoyer le bac de distribution supérieur de l'eau.
Odeur désagréable.	L'unité est placée dans une zone où des odeurs désagréables sont présentes, ou des algues sont présentes dans le réservoir d'eau.	Nettoyer le réservoir d'eau et les tampons de refroidissement.
Sédiments blancs dans le réservoir d'eau.	L'eau a une forte teneur en sel.	Vider le réservoir et nettoyer les tampons de refroidissement plus fréquemment.

7. Informations techniques

Nom du modèle	ORA-70D
Volume d'air	480 m3 /hr
Couverture de la zone	10 m2
Puissance	50 W
Électricité d'entrée	220-240V 50/60Hz
Courant	0.24A
Capacité du réservoir d'eau	7 litres
Utilisation continue de l'eau	10-12 heures
Taux d'évaporation de l'eau	0.5-0.7 l/h
Vitesse du ventilateur	3 vitesses
Taille de la sortie d'air	13x26 cm.
Type de tampon de refroidissement	5090
Dimensions totales	300x300x807 mm.
Poids net	4.15 kg.
Poids en fonctionnement	11.2 kg.
Minuterie	1-10 heures
Télécommande	√

8. Aspect du produit
