MODE D'EMPLOI FL460DEL (1800W) FLYMO
Notice d'instructions et mode d'emploi
Instruction manual
Bedienungsanleitung
Tondeuse avec moteur electrique - Lame 46 cm.
Le manuel présent fait partir intégrante du produit; nous vous prions en conséquence de le conserver pour toutes nécessités ultérieures.
Nous vous remercions de la préférence que vous nous avons accordée en choisisant notre tondeuses. Nous sommes persuadés que vous pourrez accpetier dans le temps la qualité de notre produit et que vous en serez entérieur satisfaits. Nous vous prions de dire attentivement ce manuel, spécialement concu pour illustrer l'utilisation correcte de cette machine, dans le respect des normes de sécurité fondamentales.
Attention! Lire le manuel d'instructions avant utilisation.
Eloigner toute personne étrangère de la zone dangereuse!
Danger d'explosion! Ne pas faire le plein de carburant, moteur en marche.

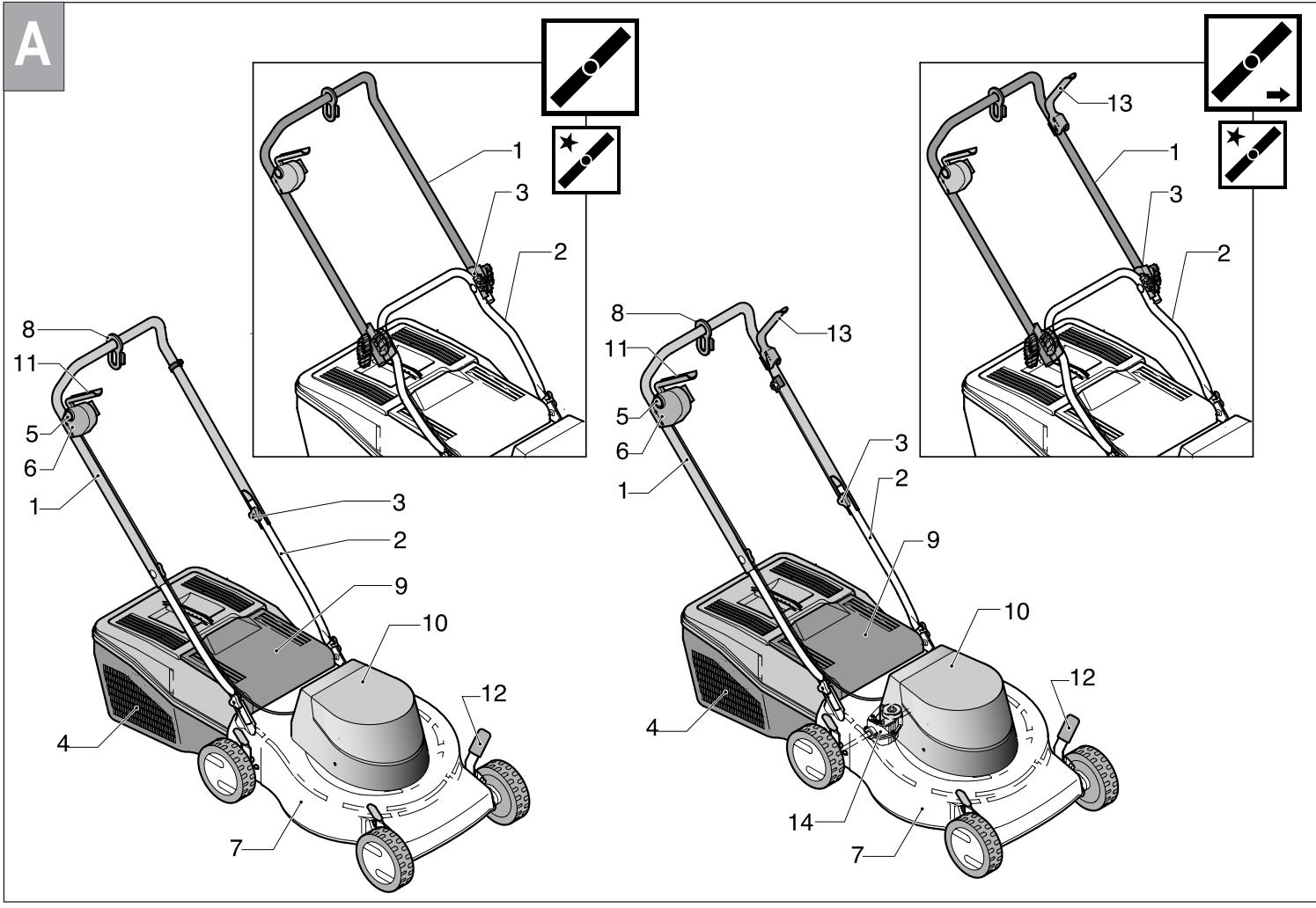

| A | NOMENCLATURE (début en page 35) | ||||
| 1 | Guidon supérieur | 5 | Bouton de sécurité | 9 Déflecteur arrêté | |
| 2 | Guidon inférieur | 6 | Interrupteur | 10 Moteur | |

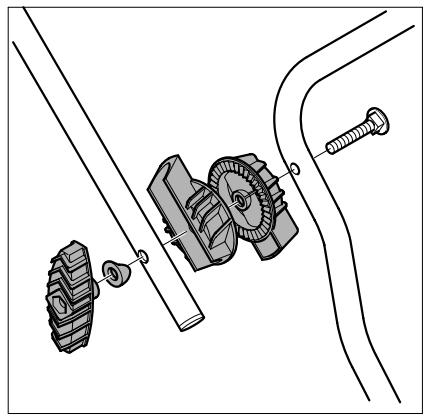

| 3 | Vis, ecrou de serrerage manche supérieur | 7 | Chàssis | 11 Manette interruspeur | |
| 4 | Bac | 8 | Porte-cable | ||

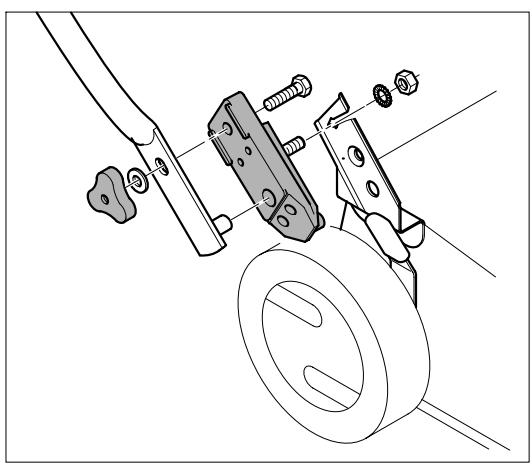

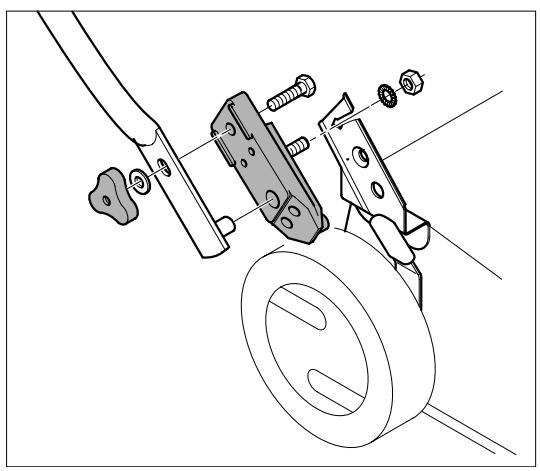

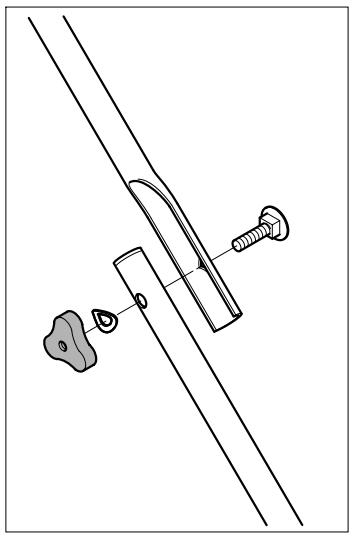

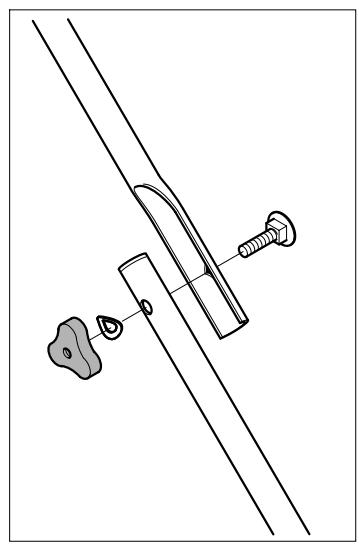

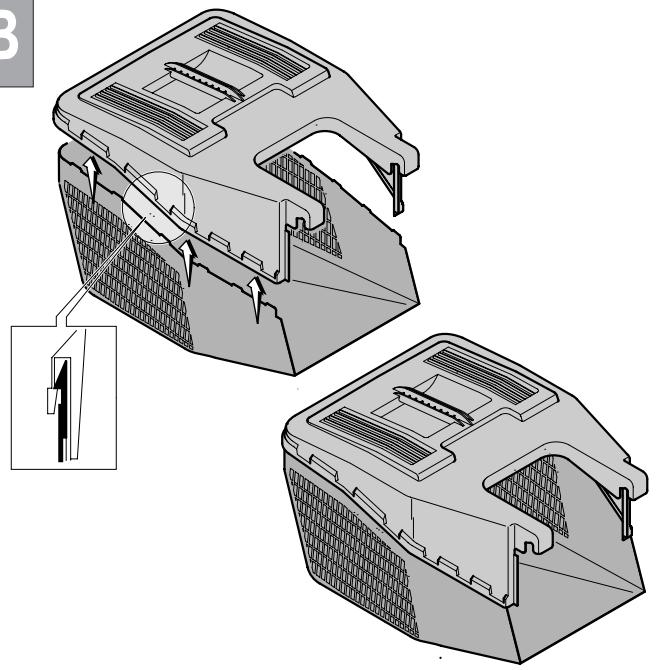

| B | MONTAGE (début en page 35) |

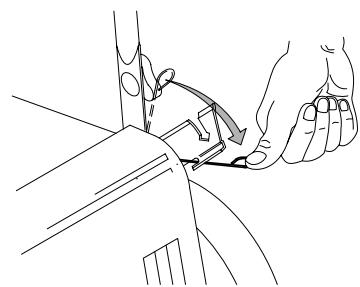

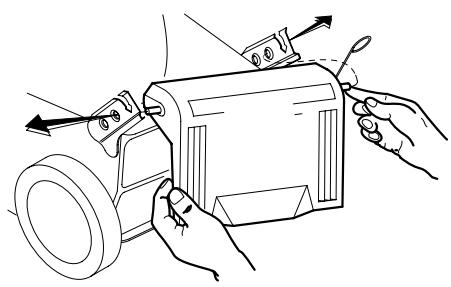

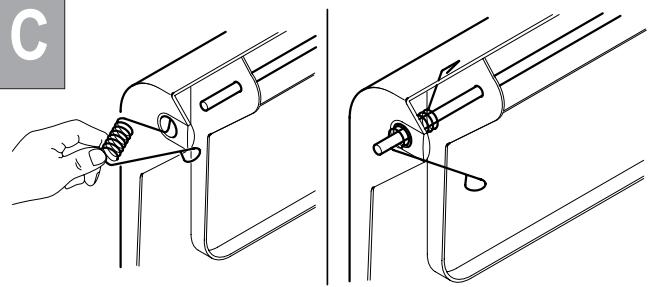

| C MONTAGE DÉFLECTEUR ARRÊRE (début en page 35) |
| MONTAGE (début en page 36) | Tondeuse poussée |
| MONTAGE (début en page 37) | Tondeuse automotrice |

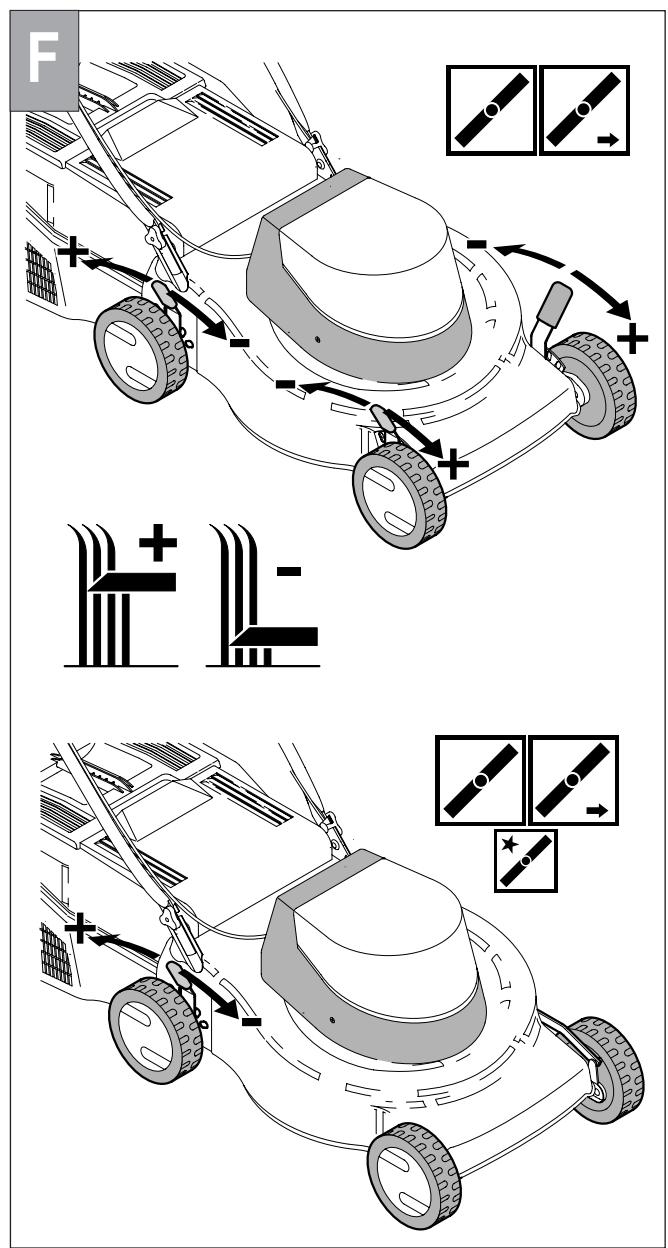

| F | REGLAGE DE COUPE (début en page 38) |
| PRE-EQUIPMENT PROTECTIONS (début en page 38) | |

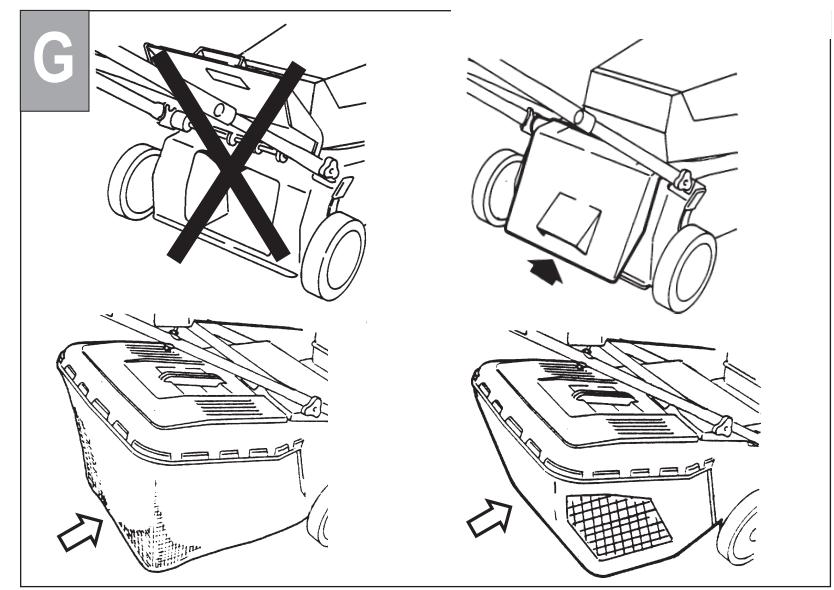

| G | Effectuer toujours la tonte avec bac à herbe ou déflecteur installé. |
| Arrêtier le moteur avant de retarder le bac ou régler la hauteur de coupe | |
| Lorsque le moteur tourne, ne mettez jamais vos mains ou vos pieds sous le carter ou dans le tunnel d'éjection | |

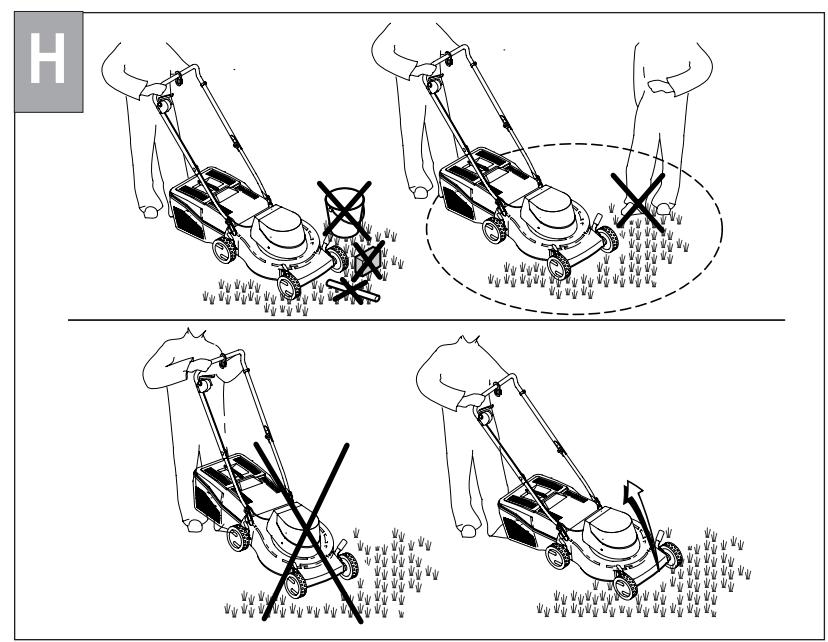

| H | (degut en page 38)Avant de commencer la coupe de l'herbe, il faut enlever du gazon les évventuels corps étrangers.Lors de la mise en marche du moteur l'utilisateur ne doit pas soulever la tondeuse, toute fois si nécessaire, il peut seulement l'incliner de sorte que la lame se trouve du cotéopposé à l'utilisateur. |

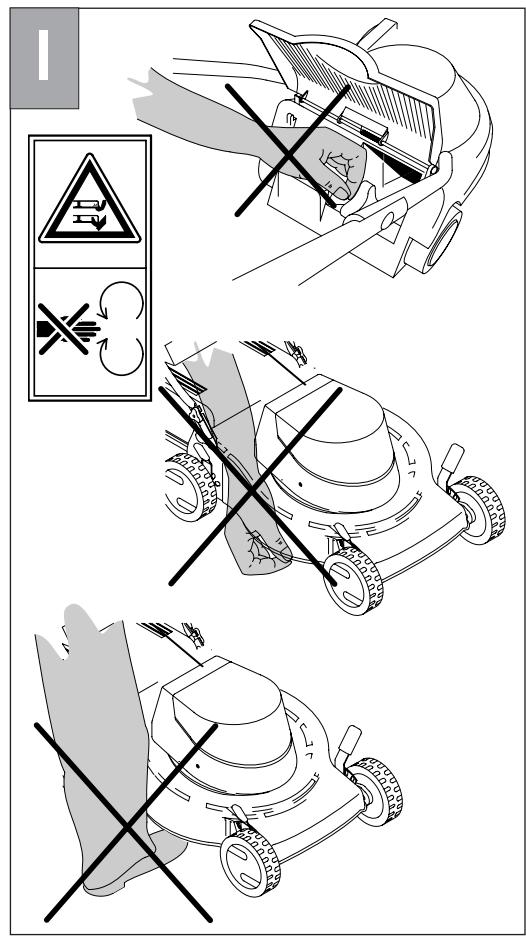

| (I) | (début en page 38) |
| Lorsque le moteur tourne il faut absolument éviter demettre la main ou le bout des pieds sous le bord du carter ou dans le tunnel d'ejection. | |

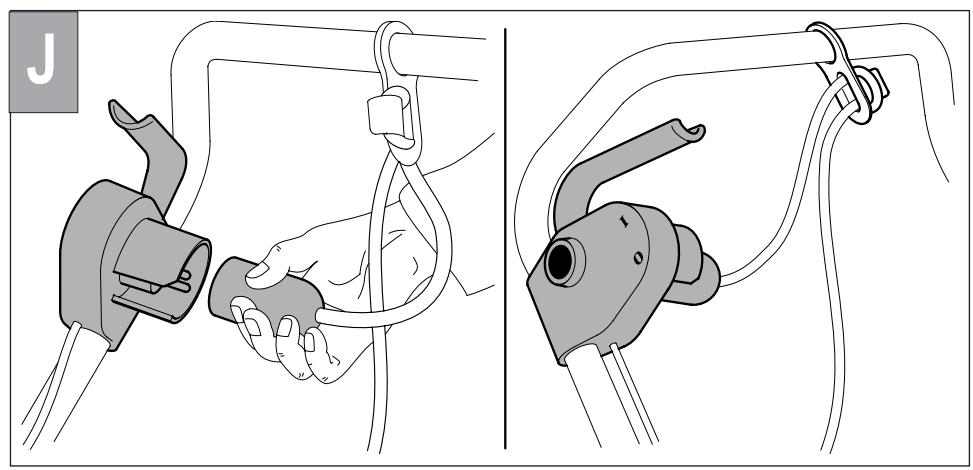

| J | FONCTIONNEMENT (début en page 38) |
| BRANCHEMENT V220/230 - 50 Hz | |
| ATTENTION DISJONCTEUR |
| L'interrupteust est équipé d'un dispositif (disjoncteur) de debrachement automatique du courant d'alimentation. Si la durée de tonte est très longue, le mteur risque de fatiguer et donc de s'arrête automatiquement. Replacer le bouton ou le levier de l'interrupteur sur position arrêt. Pour la remise en route, attendre que le moteur refroidisse (5 à 10 minutes environ). |

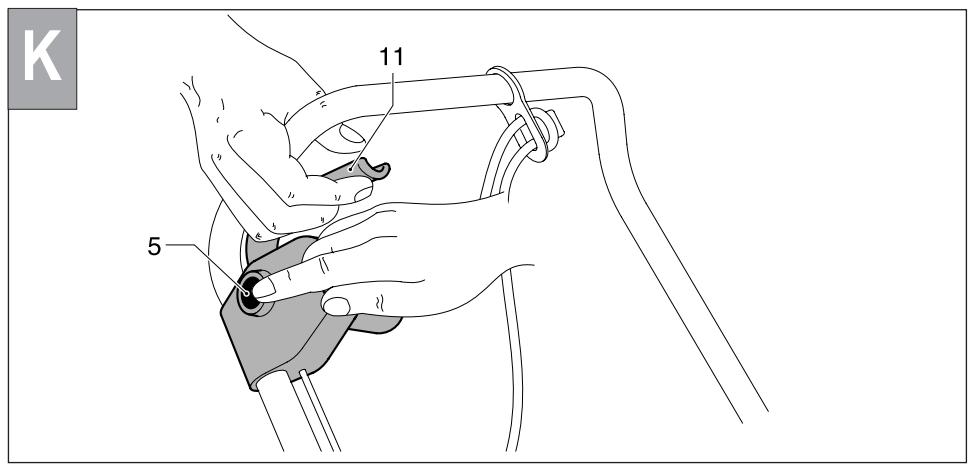

| K | (degut en page 38) |
| FONCTIONNEMENT | |
| Avant demettre sous tension la tondeuse à gazon, veiller à ce que la tension du réseau soit de 220-230V/50Hz et que le réseau soit muni d'un dispositif de sécurité. Mettre en marche le moteur de la manière suivante: |
| a) Appuyer sur le bouton de sécurité (5) pour permettre le démarrage du moteur. |
| b) Mettre en marche le moteur en tirant le lanceur (11) vers le guidon et en le maintainant appuyé; le moteur s'arrête dés qu'on relâche le lanceur. |
ATTENTION! La lame est entrainée en rotation depuis le démarrage du moteur.

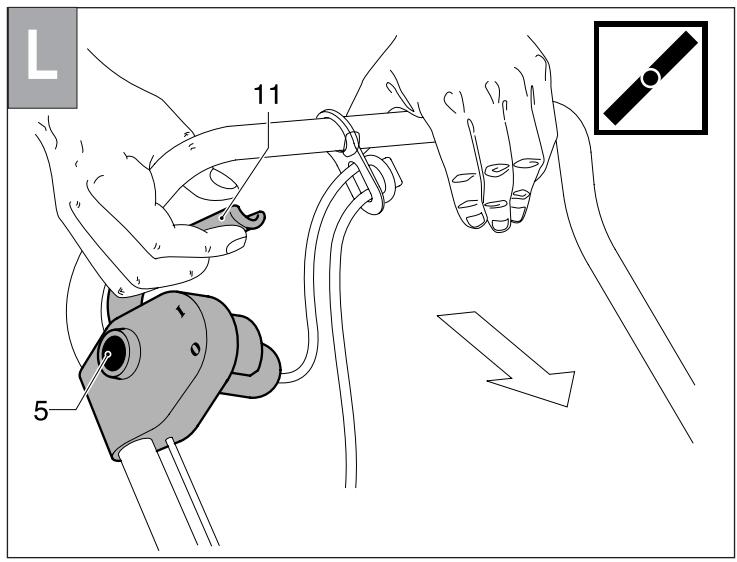

| L | (début en page 39) |
| TONTE | |
| Pour tandre le gazon, pousser manuellement la machine. |

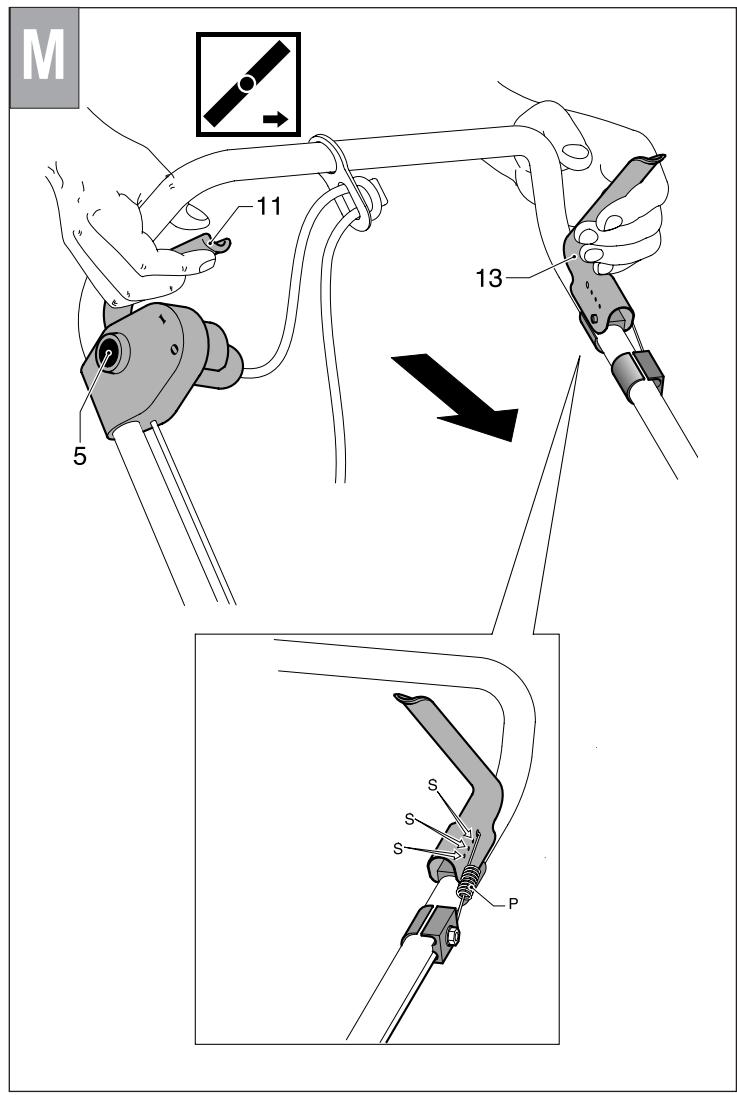

| M | (début en page 39) |
| TONTEPour tandre le gazon, pousser manuellement la machine ou enclencher l'avancement automatique.Enclenchement avancement automatique: soulever la poignée d'embrayage (13) et la maintainir appuyée. |
| Exclusion avancement automatique: relacher la poignée d'embrayage. |

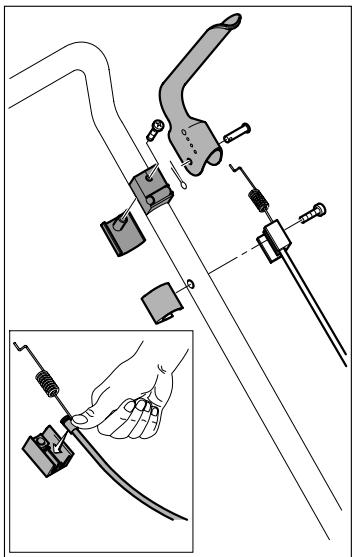

| Avertissement: si, tout en appuyant sur la poignée d'embrayage, l'avancement ne s'enclanche pas, il faut régler le cable d'embrayage en introduisant le ressort (P) dans un des orifices (S) de la poignée d'embrayage (13). |

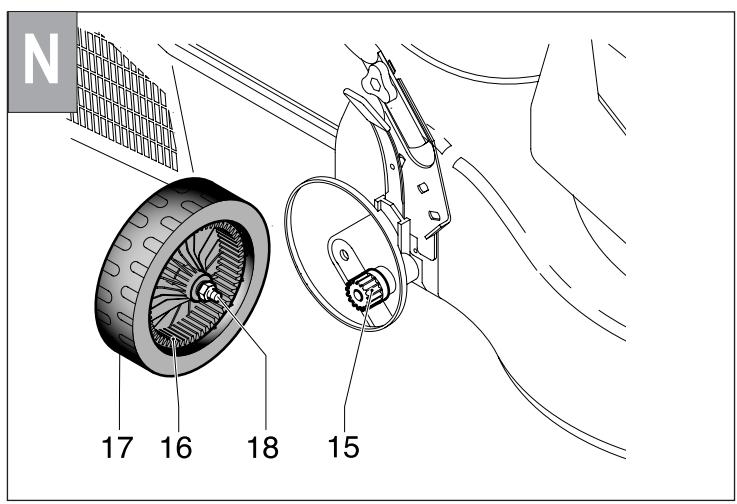

| N | GROUPE D'AVANCEMENT AUTOMATIQUE (début en page 39) |
| Contrôler périodiquement le groupe d'avancement automatique et veiller à son nettoyage. Plus particulièrement, veiller à ce que le pignon (15) et l'engrenage (16) soient parfaitement nettoyés.Pour ce faire, il faut enlever la roue (17) en desserrant la vis (18). Lors de la repose,GRAISSER LE PIGNON et l'engrenage. |
NORMES DE SECURITE
Consignes générales
a) Les moins de 16 ans et les personnes qui n'ont pas lu le mode d'emploi ne doivent pas utiliser la machine.
b) L'opérateur est responsable vis-à-vis des tiers dans la zone de travail. Eloquent ne les enfants et les animaux domestiques lorsque la machine est en marche.
c)Cette machine ne peut être utilisé que pour tandre du gazon naturel. Il est défendu de l'utiliser pour d'autres raisons (par exemple, pour aplanir le terrain en cas de présence de terririers de taupes ou de fourmilières).
d)Travailler uniquement dans des conditions adequates de visibilité.
e)Avant de proceder à la tonte du gazon, éliminer tout corps étranger sur le terrain. Pendant la tonte, veiller à éliminer d'eventuels corps étrangers résiduels.
Préparation / Fonctionnement
a)Pendant la tonte, porter des chaussures robustes et un pantalon.
b)Avant de proceder à la tonte, veiller à ce que les lames et les couteaux tranchants soient fixés correctement. En cas d'aiguisage des lames tranchantes, traiter de manière uniforme les deux côts pour éviter tout déséquilibre. En case de déterioration importante d'une lame, il y a lieu de la replacer.
c)Couper le moteur, débrancher le cable d'alimentation et attendre l'arrêt de la lame avant de:
- enlever les dispositifs de protection;
- transporter, soulever ou déplacer la machine;
- effectuer des opérations d'entretien, de nettoyage ou intervenir de toute manière sur la lame;
regler la hauteur de coupe
laisser la machine sans surveillance.
Après avoir coupé le moteur, la lame continue à tourner pendant quelques secondes.
d)Ne pas utiliser la tondeuse à gazon sous la pluie ou en presence d'herbe humide.
e)Respecter toutjus la distance de suretete déterminée par le guidon.Pendant la tonte,marcher normalement,sans courir.
f)Prétez un maximum d'attention lorsque vous faites demitour ou que vous tirez votre tondeuse vers vous-memes.
g)En cas d'opérations de toute sur des pentes, il faut prendre des précautions particulières:
- porter des chaussures antidéraptantes;
- préter un maximum d'attention à son propre chemin;
- se déplacer transversalement par rapport à la pente, jamais en remontant ni en descendent;
préter un maximum d'attention lorsqu'on fait demi-tour;
- ne pas parcourir des pentes excessivement raides.
h)Ne jamais utiliser la tondeuse avec des tabliers ou des protections défecteux ou lorsque les dispositifs de sécurité (par exemple, les endaîneurs ou le bac à herbe) ne sont pas correctement installés.
i)L'emploi de la machine sans bac à herbe peut entrainer des risques liés à la présence d'une lame en rotation et à la capacité de projection de débris.
j)Pendant le fauchage, toujours trainer le cable d'alimentation derrière la tondeuse à gazon, du côté où l'herbe a déjà été coupée.
k) Tout déplacement doit s'effectuer sur la partie qui a déjà été coupée.
I) Pour des raisons de sécurité, le moteur ne doit jamais dépasser le nombre de tours indiqué sur la plaque.
m) Démarrer le moteur avec prudence et en respectant les instructions. Dés que le moteur est en marche, il faut absolument empêcher qui que ce soit d'approcher les mains ou les pieds sous le bord du carter ou dans l'orifice d'échappement.
n)Lors du démarrage du moteur, l'opérateur ne doit jamais soulever la tondeuse; au besoin, l'incliner légèrement de manière à ce que la lame soit orientée vers le côte opposé par rapport à l'opérateur.
o)Si la lame heurte contre un obstacle, couper le moteur et enlever le cache de la bougie; s'adresser à un expert pour effectuer un contrôle.
Entretien et stockage
a)Veiller à ce que les écrous, les boulons et les vis soient parfaitement serrés, pour travailler en toute sécurité.
b) Contröler periodiquement l'etat intact du cable d'alimentation. Ne jamais réparer un cable endommég à l'aide de ruban isolant ou de bornes.
c)Ne pas écraser le cable d'alimentation avec la tondeuse a gazon. Le cas échéant, débrancher le cable, l'enlever et vérifier s'il a été endommage."
d) Pour les cables d'alimentation, n'utiliser que de cables en caoutchou standardisés type H 05 RR-F, conformes à la norme EN 60335-1.
e)Les fiches de branchement doivent etre en caoutchouc."
f)Attendre le refroidissement du moteur avant de placer la machine dans un espace restreint.
g)Controler souvent le bac à herbe pour vérifier l'absence de tout signe d'usure ou de dépréciation.
h)Pour des raisons de sécurité, remplacer sans attendre les composants usés ou endommages.
i)Monter les lames en suivant les instructions; n'utiliser que les lames portant le nombre de série ainsi que le nom ou la marque du Constructeur ou du Fournisseur.
I) Pour protégger les mains lors des opérations de dépose/ repose des lames, porter des gants spécifique prévus à cet effet.
MAINTENANCE
Déconnecter la fiche avant d'intervenir sur l'outil tranchant
- Contrôlez souvent les ecrous, les boulons et les vis. L'usure de la visserie presente des dangers mayeurs.
Nettoyez toujours la tondeuse afin d'éviter que le gazon ne s'attache au dessousdu chassis.
N'utilisez jamais d'eau pour le nettoyage des tondeuse electrolytiques.
Lubrifiez periodiquement les axes des roues.
- Contrôler féquèment la lame afin de vérifier d'éventuelles déteriorations.
- Faites controlleruve tondeuse par une station service specialisee.

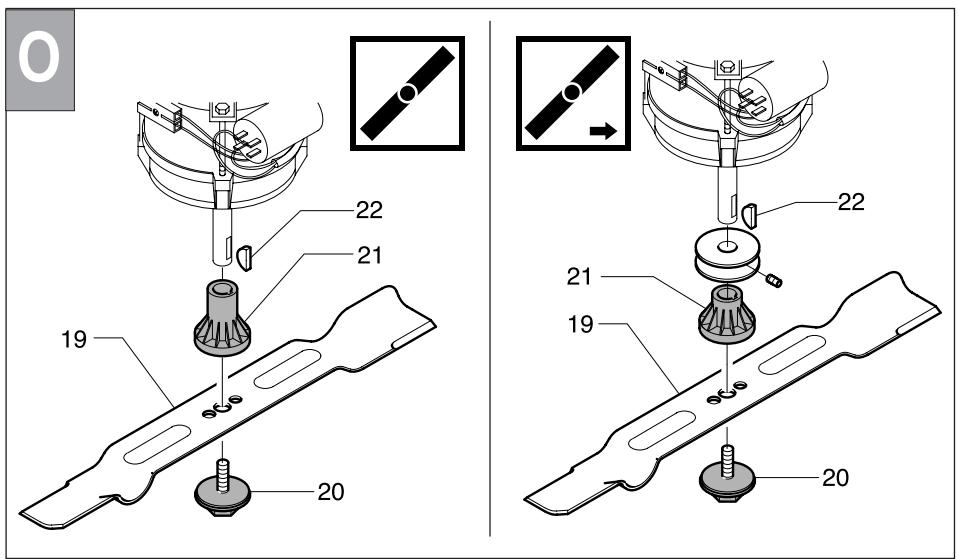

LAME (début en page 39)
Pour démonter la lame (19) dévisser le boulon (20).
-
Contrôle le support porte-lame (21), la clavette (22) s'il sont usées ou endommagées doiven être remplaced.
-
Pendant le montage s'assurer que le clavette (22) est bien à sa place sur l'arbre-moteur et que le côte tranchant de la lame soit dans le sens de rotation du moteur. La vis de lame (20) doit être bloquée avec une couple de serrage de 3,7 Kgm (35 Nm).
