MODE D'EMPLOI FL460EL FLYMO
Notice d'instructions et mode d'emploi
Tondeuse avec moteur électrique - Lame 46 cm.
Le manuel présent fait partie intégrante du produit ; nous vous prions en conséquence de le conserver pour toutes nécessités ultérieures.
Nous vous remercions de la préférence que vous nous avez accordée en choisissant notre tondeuse. Nous sommes persuadés que vous pourrez accepter dans le temps la qualité de notre produit et que vous en serez entièrement satisfait. Nous vous prions de lire attentivement ce manuel, spécialement conçu pour illustrer l'utilisation correcte de cette machine, dans le respect des normes de sécurité fondamentales.
Attention! Lire le manuel d'instructions avant utilisation.
Éloigner toute personne étrangère de la zone dangereuse!
Danger d'explosion! Ne pas faire le plein de carburant, moteur en marche.
| A | NOMENCLATURE (début en page 35) | ||||
| 1 | Guidon supérieur | 5 | Bouton de sécurité | 9 Déflecteur arrêté | |
| 2 | Guidon inférieur | 6 | Interrupteur | 10 Moteur | |
| 3 | Vis, ecrou de serrerage manche supérieur | 7 | Chàssis | 11 Manette interruspeur | |
| 4 | Bac | 8 | Porte-cable | ||

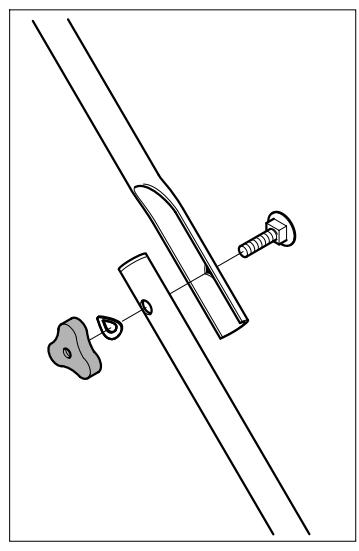

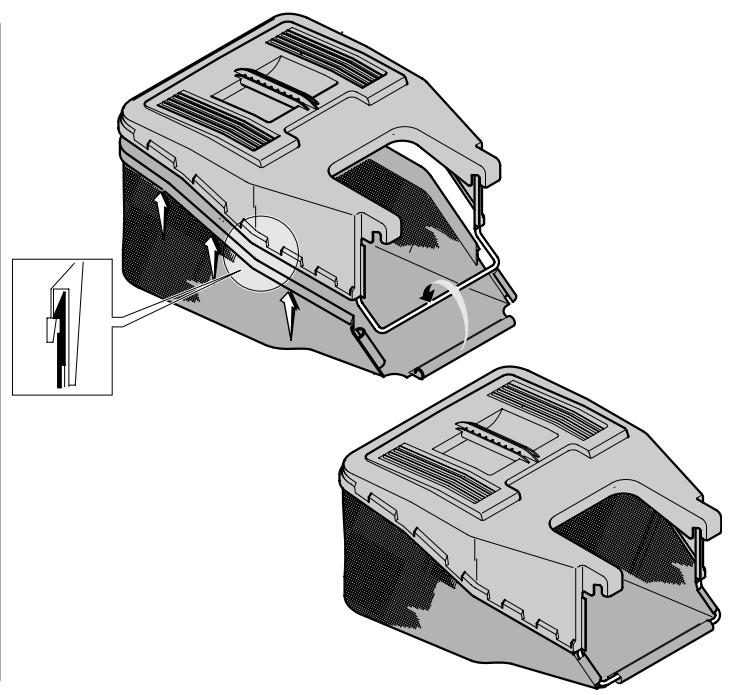

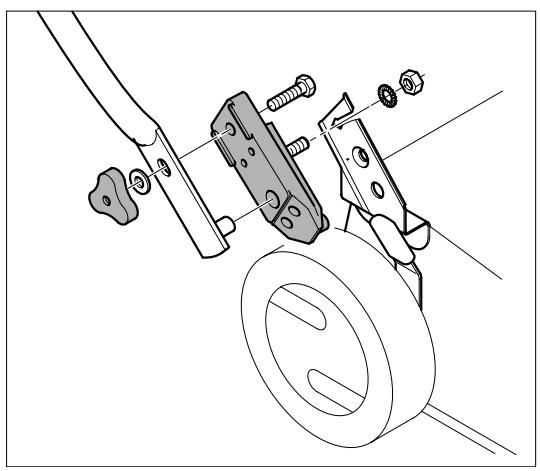

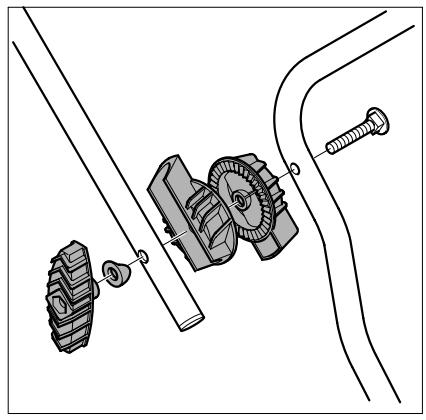

| B | MONTAGE (début en page 35) |

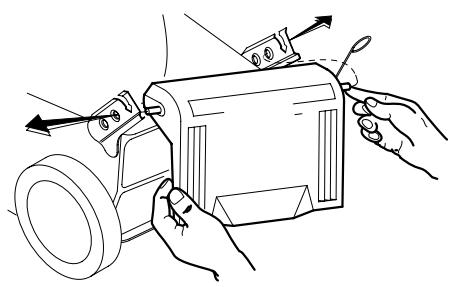

| C MONTAGE DÉFLECTEUR ARRÊRE (début en page 35) |
| MONTAGE (début en page 36) | Tondeuse poussée |
| MONTAGE (début en page 37) | Tondeuse automotrice |

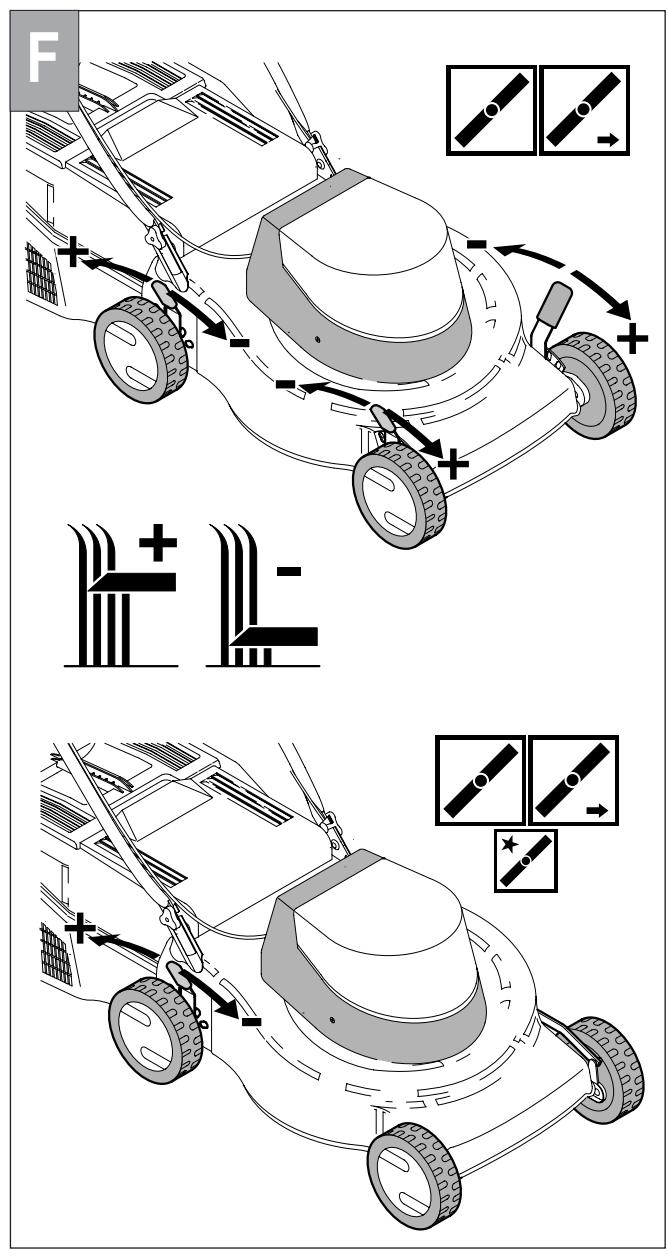

| F | REGLAGE DE COUPE (début en page 38) |
| PRE-EQUIPMENT PROTECTIONS (début en page 38) | |

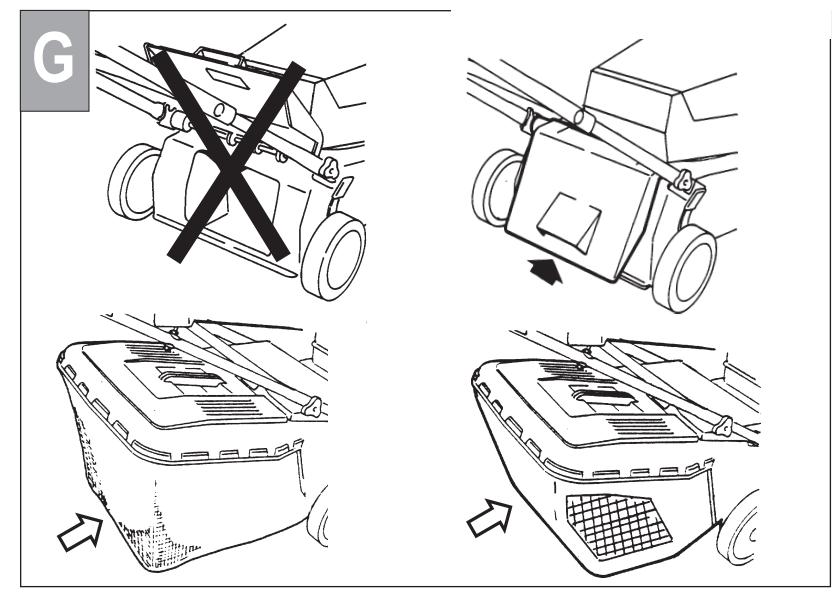

| G | Effectuer toujours la tonte avec bac à herbe ou déflecteur installé. |
| Arrêtier le moteur avant de retarder le bac ou régler la hauteur de coupe | |
| Lorsque le moteur tourne, ne mettez jamais vos mains ou vos pieds sous le carter ou dans le tunnel d'éjection | |

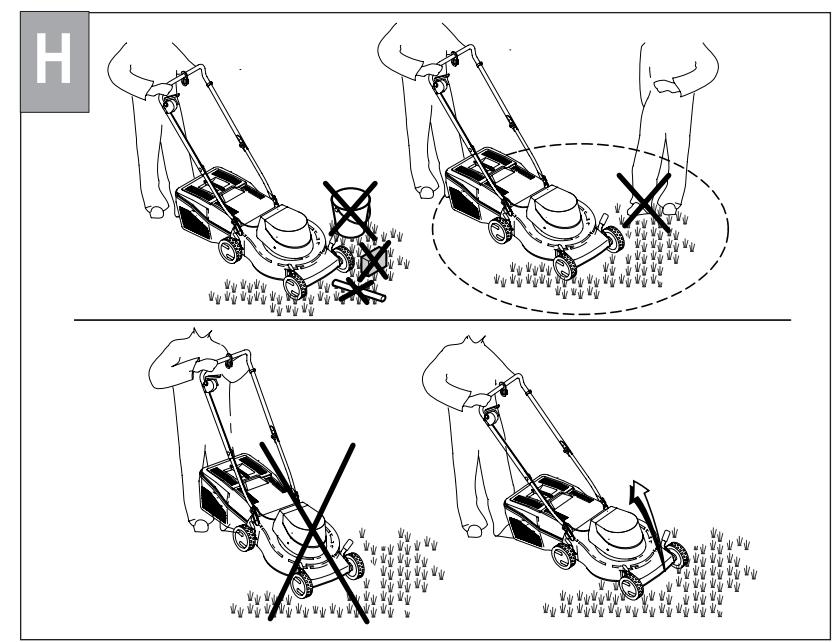

| H | (degut en page 38) Avant de commencer la coupe de l'herbe, il faut enlever du gazon les évventuels corps étrangers. Lors de la mise en marche du moteur l'utilisateur ne doit pas soulever la tondeuse, toute fois si nécessaire, il peut seulement l'incliner de sorte que la lame se trouve du coté opposé à l'utilisateur. |

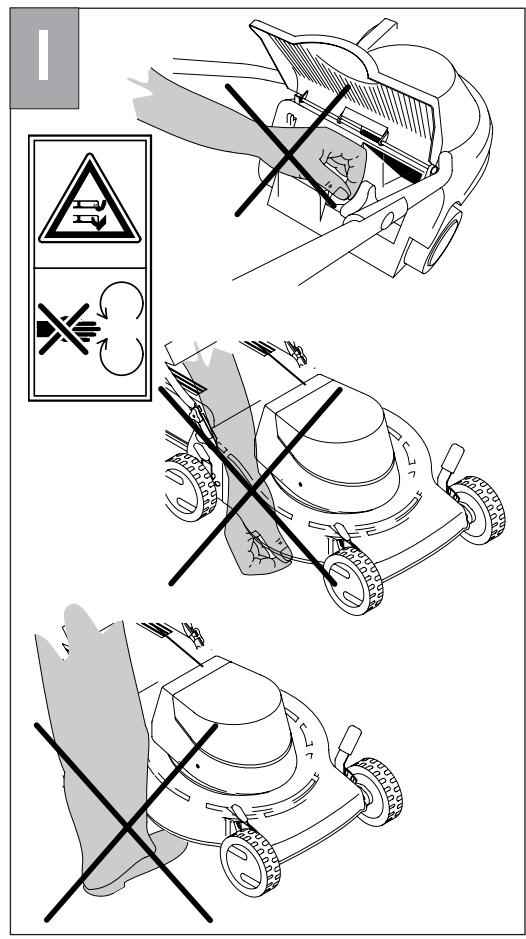

| (I) | (début en page 38) |
| Lorsque le moteur tourne il faut absolument éviter demettre la main ou le bout des pieds sous le bord du carter ou dans le tunnel d'ejection. | |

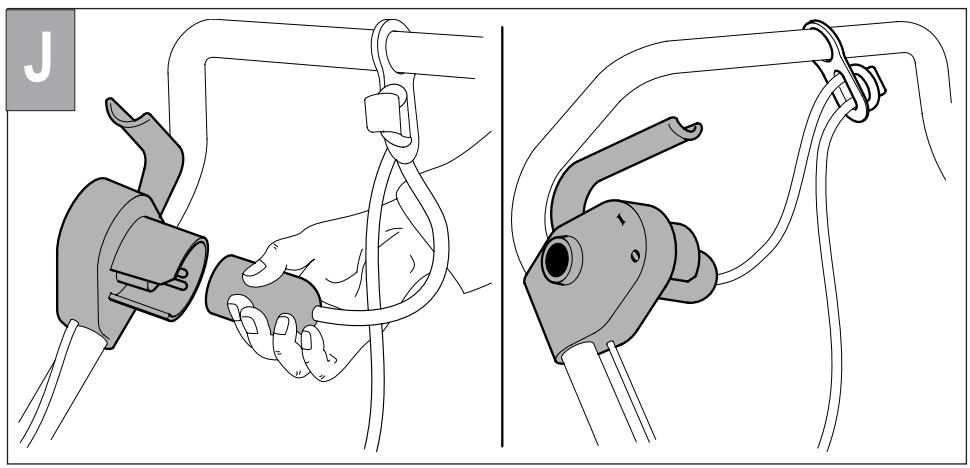

| J | FONCTIONNEMENT (début en page 38) |
| BRANCHEMENT V220/230 - 50 Hz | |
| ATTENTION DISJONCTEUR |
| L'interrupteust est équipé d'un dispositif (disjoncteur) de debrachement automatique du courant d'alimentation. Si la durée de tonte est très longue, le mteur risque de fatiguer et donc de s'arrête automatiquement. Replacer le bouton ou le levier de l'interrupteur sur position arrêt. Pour la remise en route, attendre que le moteur refroidisse (5 à 10 minutes environ). |

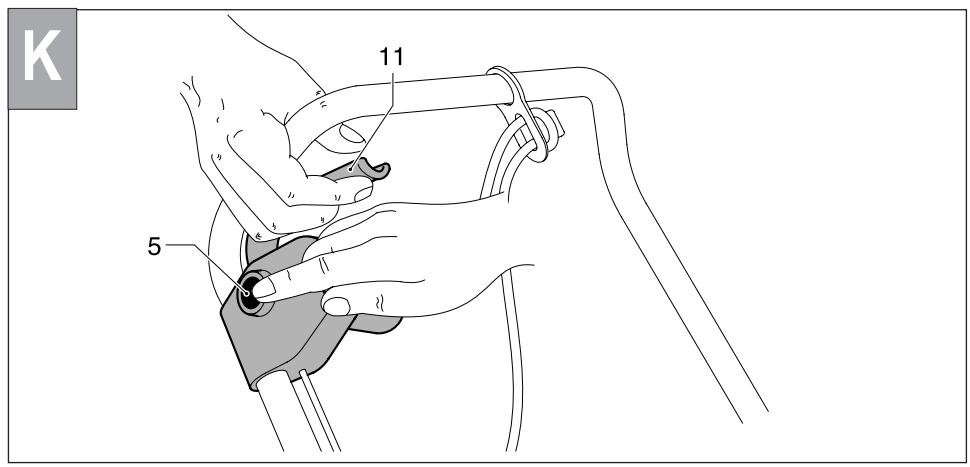

| K | (degut en page 38) |
| FONCTIONNEMENT | |
| Avant demettre sous tension la tondeuse à gazon, veiller à ce que la tension du réseau soit de 220-230V/50Hz et que le réseau soit muni d'un dispositif de sécurité. Mettre en marche le moteur de la manière suivante: |
| a) Appuyer sur le bouton de sécurité (5) pour permettre le démarrage du moteur. |
| b) Mettre en marche le moteur en tirant le lanceur (11) vers le guidon et en le maintainant appuyé; le moteur s'arrête dés qu'on relâche le lanceur. |
ATTENTION! La lame est entraînée en rotation depuis le démarrage du moteur.

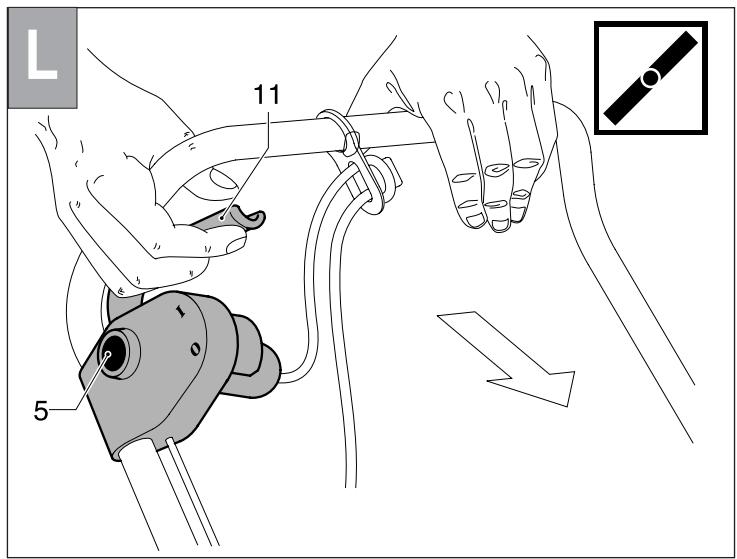

| L | (début en page 39) |
| TONTE | |
| Pour tandre le gazon, pousser manuellement la machine. |

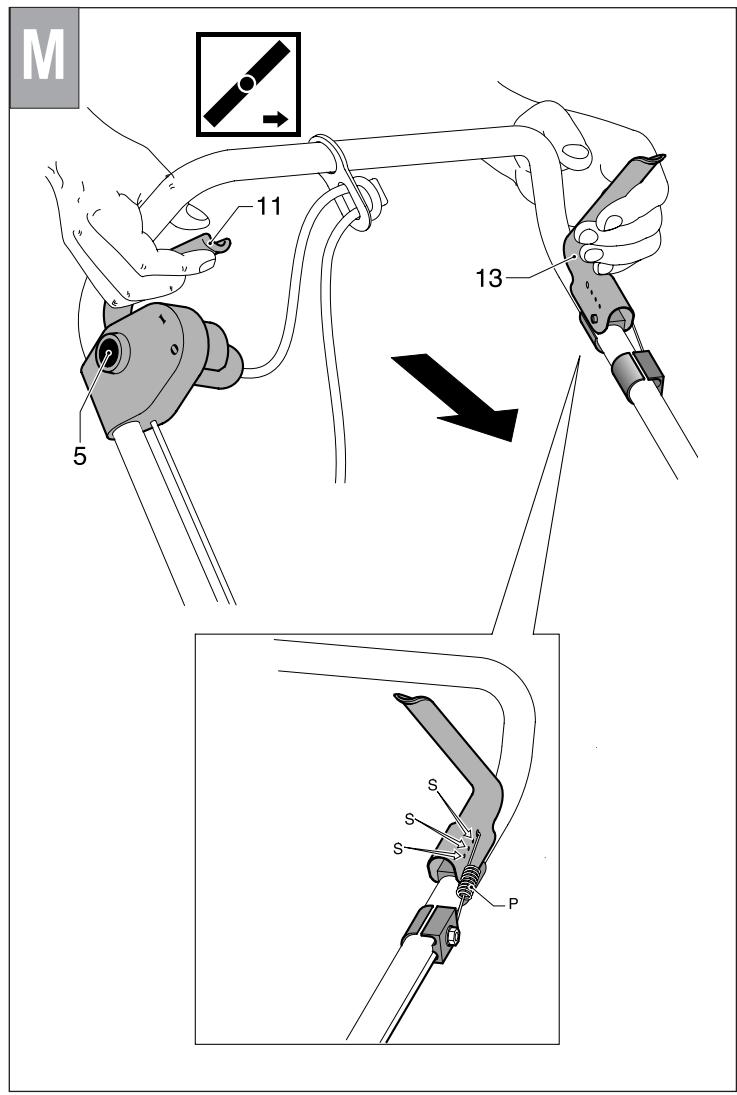

| M | (début en page 39) |
| TONTEPour tandre le gazon, pousser manuellement la machine ou enclencher l'avancement automatique.Enclenchement avancement automatique: soulever la poignée d'embrayage (13) et la maintainir appuyée. |
| Exclusion avancement automatique: relacher la poignée d'embrayage. |

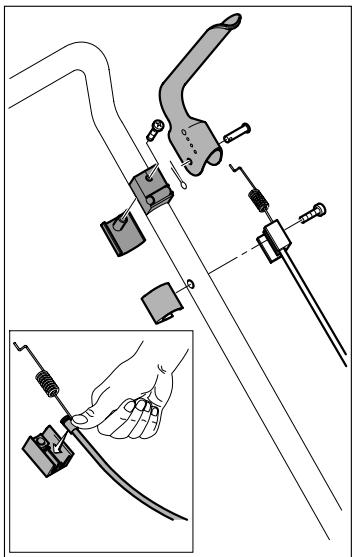

| Avertissement: si, tout en appuyant sur la poignée d'embrayage, l'avancement ne s'enclanche pas, il faut régler le cable d'embrayage en introduisant le ressort (P) dans un des orifices (S) de la poignée d'embrayage (13). |

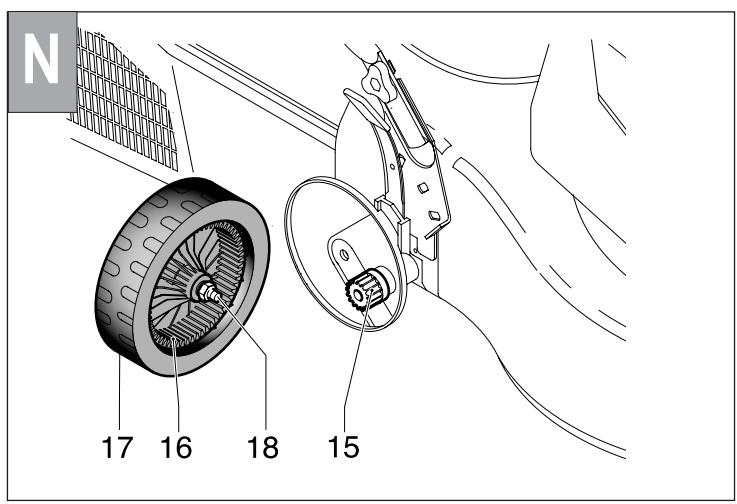

| N | GROUPE D'AVANCEMENT AUTOMATIQUE (début en page 39) |
| Contrôler périodiquement le groupe d'avancement automatique et veiller à son nettoyage. Plus particulièrement, veiller à ce que le pignon (15) et l'engrenage (16) soient parfaitement nettoyés.Pour ce faire, il faut enlever la roue (17) en desserrant la vis (18). Lors de la repose,GRAISSER le pignon et l'engrenage. |
Consignes générales
a) Les moins de 16 ans et les personnes qui n'ont pas lu le mode d'emploi ne doivent pas utiliser la machine. b) L'opérateur est responsable vis-à-vis des tiers dans la zone de travail. Éloigner les enfants et les animaux domestiques lorsque la machine est en marche. c) Cette machine ne peut être utilisée que pour tondre du gazon naturel. Il est défendu de l'utiliser pour d'autres raisons (par exemple, pour aplanir le terrain en cas de présence de terriers de taupes ou de fourmilières). d) Travailler uniquement dans des conditions adéquates de visibilité. e) Avant de procéder à la tonte du gazon, éliminer tout corps étranger sur le terrain. Pendant la tonte, veiller à éliminer d'éventuels corps étrangers résiduels.
Préparation / fonctionnement
a) Pendant la tonte, porter des chaussures robustes et un pantalon. b) Avant de procéder à la tonte, veiller à ce que les lames et les couteaux tranchants soient fixés correctement. En cas d'aiguisage des lames tranchantes, traiter de manière uniforme les deux côtés pour éviter tout déséquilibre. En cas de déterioration importante d'une lame, il y a lieu de la remplacer. c) Couper le moteur, débrancher le câble d'alimentation et attendre l'arrêt de la lame avant de: - enlever les dispositifs de protection; - transporter, soulever ou déplacer la machine; - effectuer des opérations d'entretien, de nettoyage ou intervenir de toute manière sur la lame; régler la hauteur de coupe laisser la machine sans surveillance.
Après avoir coupé le moteur, la lame continue à tourner pendant quelques secondes.
d) Ne pas utiliser la tondeuse à gazon sous la pluie ou en présence d'herbe humide. e) Respecter toujours la distance de sécurité déterminée par le guidon. Pendant la tonte, marcher normalement, sans courir. f) Prêtez un maximum d'attention lorsque vous faites demi-tour ou que vous tirez votre tondeuse vers vous-mêmes. g) En cas d'opérations sur des pentes, il faut prendre des précautions particulières: - porter des chaussures antidérapantes; - prêter un maximum d'attention à son propre chemin; se déplacer transversalement par rapport à la pente, jamais en remontant ni en descendant; - prêter un maximum d'attention lorsqu'on fait demi-tour; - ne pas parcourir des pentes excessivement raides. h) Ne jamais utiliser la tondeuse avec des tabliers ou des protections défectueuses ou lorsque les dispositifs de sécurité (par exemple, les enclencheurs ou le bac à herbe) ne sont pas correctement installés. i) L'emploi de la machine sans bac à herbe peut entraîner des risques liés à la présence d'une lame en rotation et à la capacité de projection de débris. j) Pendant le fauchage, toujours trainer le câble d'alimentation derrière la tondeuse à gazon, du côté où l'herbe a déjà été coupée. k) Tout déplacement doit s'effectuer sur la partie qui a déjà été coupée. l) Pour des raisons de sécurité, le moteur ne doit jamais dépasser le nombre de tours indiqué sur la plaque. m) Démarrer le moteur avec prudence et en respectant les instructions. Dès que le moteur est en marche, il faut absolument empêcher qui que ce soit d'approcher les mains ou les pieds sous le bord du carter ou dans l'orifice d'échappement.
n)Lors du démarrage du moteur, l'opérateur ne doit jamais soulever la tondeuse; au besoin, l'incliner légèrement de manière à ce que la lame soit orientée vers le côté opposé par rapport à l'opérateur.
o)Si la lame heurte contre un obstacle, couper le moteur et enlever le cache de la bougie; s'adresser à un expert pour effectuer un contrôle.
Entretien et stockage
a) Veiller à ce que les écrous, les boulons et les vis soient parfaitement serrés, pour travailler en toute sécurité. b) Contrôler périodiquement l'état intact du câble d'alimentation. Ne jamais réparer un câble endommagé à l'aide de ruban isolant ou de bornes. c) Ne pas écraser le câble d'alimentation avec la tondeuse à gazon. Le cas échéant, débrancher le câble, l'enlever et vérifier s'il a été endommagé. d) Pour les câbles d'alimentation, n'utiliser que des câbles en caoutchouc standardisés type H 05 RR-F, conformes à la norme EN 60335-1. e) Les fiches de branchement doivent être en caoutchouc. f) Attendre le refroidissement du moteur avant de placer la machine dans un espace restreint. g) Contrôler souvent le bac à herbe pour vérifier l'absence de tout signe d'usure ou de dépréciation. h) Pour des raisons de sécurité, remplacer sans attendre les composants usés ou endommagés. i) Monter les lames en suivant les instructions ; n'utiliser que les lames portant le numéro de série ainsi que le nom ou la marque du Constructeur ou du Fournisseur. j) Pour protéger les mains lors des opérations de dépose/repose des lames, porter des gants spécifiques prévus à cet effet.
Déconnecter la fiche avant d'intervenir sur l'outil tranchant
- Contrôlez souvent les écrous, les boulons et les vis. L'usure de la visserie présente des dangers majeurs. Nettoyez toujours la tondeuse afin d'éviter que le gazon ne s'attache au-dessous du châssis. N'utilisez jamais d'eau pour le nettoyage des tondeuses électrolytiques.
Lubrifiez périodiquement les axes des roues. - Contrôlez fréquemment la lame afin de vérifier d'éventuelles déteriorations.
- Faites contrôler votre tondeuse par une station service spécialisée.

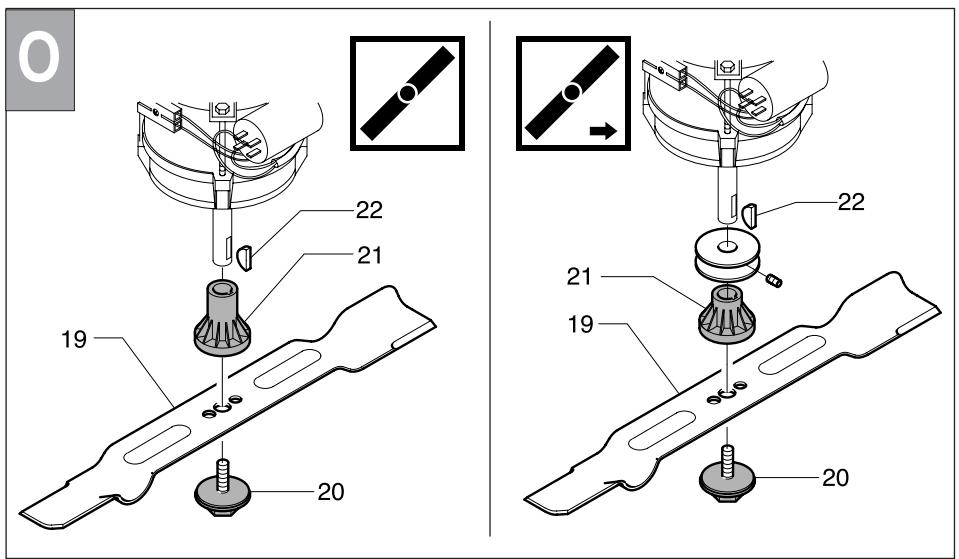

LAME (début en page 39)
Pour démonter la lame (19), dévisser le boulon (20).
- Contrôler le support porte-lame (21), la clavette (22) s'ils sont usés ou endommagés doivent être remplacés.
- Pendant le montage s'assurer que le clavette (22) est bien à sa place sur l'arbre-moteur et que le côté couple de serrage de 3,7 Kgm (35 Nm).
