Type de produit	Kit de ventilation pour poêle à bois
Marque	Supra
Modèle	TURBINE KT 76
Alimentation	220/230 V - 50 Hz
Puissance absorbée	25 W
Débit d'air max.	160 m³/h
Niveau sonore	< 42 dBA
Vitesse max.	2000 t/min
Température ambiante admissible	80 °C
Température maxi instantanée	150 °C
Poids net	13 kg
Poids brut	14 kg
Fonctions	3 positions : Arrêt (0), Confort (I, piloté par thermostat), Forte (II, continu)
Thermostat	Intégré, préréglé en usine, non modifiable
Protection	Nécessite une prise avec terre et un dispositif omnipolaire (distance d'ouverture des contacts ≥ 3 mm)
Consignes de sécurité	Ne pas obstruer les grilles, ne pas utiliser avec programmateur, couper avant ouverture du poêle
Entretien	Nettoyer régulièrement les grilles, ne pas démonter, confier toute réparation à un professionnel
Pièces détachées	Contacter le fabricant ou le service après-vente
Réparabilité	Câble d'alimentation remplaçable par un professionnel qualifié

FOIRE AUX QUESTIONS - TURBINE KT 76 SUPRA

Comment fonctionne la ventilation du kit Supra TURBINE KT 76 ?

Le kit accélère la circulation d'air chaud dans le carénage du foyer. L'air est soufflé en façade ou par les gaines, permettant de chauffer la pièce plus rapidement. Trois positions sont disponibles : 0 (arrêt), I (confort, piloté par thermostat) et II (forte, continu).

Quelles sont les positions de l'interrupteur et à quoi servent-elles ?

Position 0 : arrêt total. Position I : ventilation pilotée par thermostat (déclenche la ventilation quand l'air est chaud, l'arrête quand il refroidit). Position II : ventilation en continu, utile pour chauffer rapidement après allumage.

Puis-je utiliser le kit avec un programmateur ou une minuterie ?

Non, il est interdit d'utiliser un programmateur, une minuterie ou tout dispositif mettant l'appareil sous tension automatiquement. Cela pourrait provoquer un danger.

Que faire si le ventilateur ne s'arrête pas après extinction du poêle ?

Vérifiez que l'interrupteur est bien en position I (confort). En position II, le ventilateur fonctionne en continu même poêle éteint. Si le problème persiste, contactez votre point de vente.

Comment nettoyer le kit de ventilation ?

Ne pas obstruer les grilles d'entrée et de sortie d'air. Nettoyez régulièrement la poussière avec un chiffon doux. Ne jamais démonter l'appareil. Pour tout problème, consultez un professionnel.

Le thermostat est-il réglable ?

Non, le seuil du thermostat est réglé en usine et ne peut être modifié. Il assure que l'air pulsé n'est jamais froid.

Quelle est la température maximale admissible pour le kit ?

La température ambiante admissible est de 80 °C en continu, et la température maximale instantanée est de 150 °C.

Comment installer le kit sur un poêle existant ?

Le démontage de l'ancien kit est décrit dans la notice : extraire les vis avant, débrancher les fils, dégager le kit. Pour l'installation, suivez les instructions inverses. Si vous n'êtes pas sûr, faites appel à un professionnel.

Que faire si le câble d'alimentation est endommagé ?

Le câble doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire pour éviter tout danger. Ne pas utiliser l'appareil avec un câble endommagé.

Le kit est-il compatible avec tous les poêles à bois ?

Le kit est conçu pour être utilisé sur un poêle à bois spécifique. Il est recommandé de vérifier la compatibilité avec votre modèle. Pour le KT 76, le poids net est de 13 kg. Consultez la notice ou votre revendeur.

MODE D'EMPLOI TURBINE KT 76 SUPRA

Ce produit répond aux exigences des directives communautaires n° 89/68/CEE (Directive Compatibilité Electromagnétique), n° 73/23/CEE (Directive Basse Tension) et n° 93/68/CEE (Directive Marquage CE).

Ventilateur tangentiel câblé, monté en boîtier

Alimentation .....220/230 V - 50 Hz

Puissance absorbée .....25 W

Débit d'air max. 160 m³/h

Niveau sonore .... < 42 dba

Vitesse max. 2000 t/mn

T°C ambiante admissible 80 °C

T°C maxi instantanée .....150°C

Poids (net/brut) KT 55 (8/9 kg) - KT 67 (11/12 kg) - KT 76 (13/14 kg)

2. PRINCIPE DE FONCTIONNEMENT

Le kit de ventilation accélere la circulation d'air dans le carénage du foyer. L'air chaud est souffé en façade (installation en insert ou foyer) et/ou par les gaines (installation en foyer) et permet de chauffer la pièce plus rapidement. La circulation d'air chaud augmente la sensation de chaleur dans la pièce pour une consommation de bois équivalente.

ALLURES DE VENTILATION

0 Arrêt total

II Allure forte

Pulse l'air à grand débit en continu.

I Allure de confort

Ventilation pilotée par le thermostat préréglé, pulse l'air chaud en silence.

Le thermostat pilote le fonctionnement du ventilateur (enclenchement / déclenchement). Si la température est inférieure au seuil fixé, la ventilation est coupée (le seuil du thermostat est réglé en usine et ne peut être modifié); ainsi, l'air pulsé n'est jamais froid.

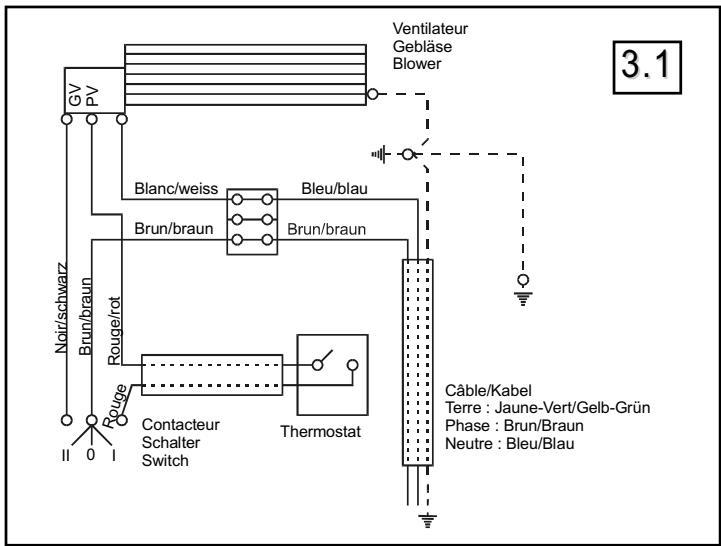

3. CONNEXION

Brancher la prise du kit de ventilation sur une prise murale avec prise de terre et une protection propre à l'appareil (dispositif omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm selon les normes électriques en vigueur). Protéger le câble contre tout risque de dommage (arrachement, coupure, brûlure, surchauffe, ...).

ATTENTION

Avant toute intervention, tous les circuits d'alimentation doivent être mis hors tension.

SUPRA SA

B.P. 22 - F 67216 OBERNAI Cedex www.supra.fr

4. UTILISATION

En position I, le thermostat pilote automatiquement le fonctionnement de la ventilation en fonction de la température de l'air soufflé. Lorsque le poêle est éteint, la ventilation ne fonctionne pas.

En position II, la ventilation fonctionne en continu, et souffle de l'air à température ambiante si le poêle est éteint.

La position II permet de chauffer plus rapidement la pièce après l'allumage du poêle. Sélectionner ensuite la position I pour maintenir le confort et garantir l'arrêt de la ventilation en fin de chauffe.

5. CONSIGNES DE SÉCURITÉ

Ne pas toucher le poêle chaud pour agir sur l'interrupteur, risque de brûlure.

Couper la ventilation avant l'ouverture du poêle (rechargement;...). Cet appareil est conçu pour être utilisé sur un poêle à bois, il ne doit pas être utilisé à d'autres usages.

Ne pas toucher l'appareil avec des mains humides.

Ne pas obstruer les grilles d'entrée et de sortie d'air.

Ne pas utiliser cet appareil avec un programmateur, une minuterie ou tout autre dispositif qui mettrait l'appareil sous tension automatiquement.

Ne pas mettre l'appareil en marche s'il est tombé, endommagé ou ne fonctionne pas correctement.

Ne jamais démonter l'appareil. Un appareil mal réparé peut présenter des risques pour l'utilisateur. Pour tout problème, consulter votre point de vente.

Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une autre personne de qualification similaire afin d'éviter tout danger.

6. DÉMONTAGE ÉVENTUEL DE L'ANCIEN KIT

Extraire les 2 vis en fâce avant (clé de 8). Dégager le bandeau avant du kit de ventilation. Débrancher le fil de terre (jaune-vert) du bandeau (clé de 7). Déconnecter les 3 fils des cosses de l'interrupteur. Desserrer les 2 vis B de fixation inférieures (clé de 8) (fig. 6.1). Dégager le kit en le soulevant et en le tirant Débrancher le kit au niveau du domino. Débrancher le fil de terre de l'ancien kit, en repérant bien l'ordre d'assemblage des différents éléments. Desserrer les 2 vis de maintien (clé de 8). Extraire le câble d'alimentation.

KT55: pour permettre la dépose du ventilateur, repmplacer les 2 vis à tôle avant par les 2 vis M5x18. Monter les vis à l'intérieur et l'écrou à l'extérieur.
