Q-time Golden 1800 - Chauffage d'appoint Eurom - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Radiateur à infrarouge pour terrasse
Modèles disponibles	Q-time Golden 1800 (fixation murale), Q-time Golden 1800S (sur socle)
Puissance	1800 W (modèle 1800) / 900-1800 W (modèle 1800S)
Alimentation	220-240 V ~ 50/60 Hz
Classe de protection	IP65 (étanche à la poussière et aux jets d'eau)
Type de lampe	Lampe halogène « Golden tube » spéciale, durée de vie estimée 8000 heures
Surface de chauffe maximale	16 m²
Orientation	1800 : ± 30° vers le bas ; 1800S : 360° horizontal et ± 30° vertical
Dimensions	1800 : 54 x 14 x 15 cm ; 1800S : 54 x 14 x 200 cm
Poids	1800 : 2,3 kg ; 1800S : 9,0 kg
Distance minimale au sol	1,8 m
Distance minimale au plafond/toiture	30 cm
Distance minimale aux parois latérales	50 cm
Distance minimale à l'objet chauffé	1 m
Matériau du coffre	Métal
Montage	Mural (1800) ou sur socle (1800S)
Sécurité	Protection anti-basculement (1800S) ; grille de protection ; surface chaude signalée
Nettoyage	Chiffon humide avec détergent doux ; dépoussiérage avec brosse douce et aspirateur
Réparabilité	Réparations par personnel habilité uniquement ; pièces d'origine recommandées
Utilisation prévue	Extérieur ou grand espace aéré ; chauffage de terrasse, jardin, espace extérieur domestique

FOIRE AUX QUESTIONS - Q-time Golden 1800 Eurom

Quelle est la hauteur minimale d'installation ?

La partie la plus basse du radiateur doit être au minimum à 1,8 m du sol.

Puis-je utiliser ce chauffage sous un auvent ou une toile de tente ?

Oui, mais respectez une distance d'au moins 30 cm entre le dessus du chauffage et la toile. Assurez-vous que la toile est en matériau ininflammable ou difficilement inflammable.

Le chauffage peut-il être utilisé sous la pluie ?

L'appareil est classé IP65, donc protégé contre les jets d'eau. Cependant, évitez de l'installer dans un environnement humide ou à proximité immédiate d'une source d'eau. Tous les raccordements électriques doivent rester secs.

Comment nettoyer l'appareil ?

Débranchez et laissez refroidir. Nettoyez avec un chiffon humide et un détergent doux. N'utilisez pas de produits corrosifs ou abrasifs. Pour la grille, utilisez une brosse douce et un aspirateur. N'utilisez pas d'air comprimé.

Que faire si l'appareil bascule ?

Le modèle 1800S est équipé d'une protection anti-basculement qui coupe l'alimentation. Retirez immédiatement la fiche, vérifiez l'absence de dommages, puis remettez l'appareil debout. Si aucun dommage n'est visible, rebranchez et surveillez pendant 15 minutes.

Puis-je remplacer la lampe moi-même ?

La lampe « Golden tube » a une durée de vie d'environ 8000 heures et son remplacement n'est normalement pas nécessaire. Si besoin, faites appel à un professionnel agréé pour éviter d'endommager l'étanchéité.

Quel type de prise dois-je utiliser ?

Utilisez une prise de courant avec terre, facilement accessible, protégée par un disjoncteur différentiel de 30 mA. La tension doit correspondre à 220-240 V~50/60 Hz.

Puis-je utiliser une rallonge ?

L'utilisation d'une rallonge est déconseillée. Si indispensable, utilisez une rallonge avec conducteur de terre, intacte, de section minimale 3×2,5 mm² et d'une puissance admissible d'au moins 2300 W. Déroulez-la entièrement.

Quelle est la différence entre les modèles 1800 et 1800S ?

Le Q-time Golden 1800 est fixé au mur, avec une puissance fixe de 1800 W. Le Q-time Golden 1800S est sur socle, avec puissance réglable (900/1800 W), orientation 360° et protection anti-basculement.

Comment régler la puissance sur le modèle 1800S ?

Tirez sur la corde : une fois pour 900 W (position 1), deux fois pour 1800 W (position 2), une troisième fois pour éteindre. Sur les modèles à sélecteurs, enfoncez un sélecteur pour 900 W, les deux pour 1800 W.

MODE D'EMPLOI Q-time Golden 1800 Eurom

Manuel d'utilisation (FR) (page 42)

Instruktionsbok (SV) (sida 56)

Brugsanvisning (DA) (side 68)

Nous vous remercions d'avoir choisi une appareil. Vous avez fait un excellent choix ! Nous espérons que ce produit fonctionnera à votre entière satisfaction. Pour que vous profitiez au maximum de votre panel, nous vous recommandons de lire attentivement et de bien comprendre le contenu intégral de ce mode d'emploi avant toute utilisation. Accordez une attention particulière aux consignes de sécurité, qui sont indiquées pour votre sécurité et celle de votre entourage ! Conservez ensuite le mode d'emploi afin de pouvoir le consulter ultérieurement. Conservez également l'emballage: celui-ci apporte la meilleure protection de votre chauffage pendant son entreposage hors saison. Si vous cédez l'appareil à une autre personne, remettez-lui également le mode d'emploi et l'emballage.

Nous vous souhaitons beaucoup de plaisir avec votre Q-time Golden !

Eurom

Kokosstraat 20

8281 JC Genemuiden (NL)

[e-mail]

www.eurom.nl

Ce manuel a été rédigé avec le plus grand soin. Néanmoins, nous nous réservons le droit d'optimiser ce manuel à tout moment et de le modifier techniquement. Les images utilisées peuvent différer.

Déclaration symbole

Ne couvrez pas votre appareil!

Attention : surface très chaude !

Description du produit

Votre radiateur à infra-rouge Eurom Q-time Golden 1800(S) ne chauffe pas directement l'air environnant, mais les objets se trouvant à sa portée. Cela signifie que votre radiateur à infra-rouge fonctionne de manière très efficace et qu'il convient tout particulièrement à une utilisation en plein air.

L'Eurom Q-time Golden 1800(S) offre quelques avantages significatifs :

• son degré élevé d'étanchéité (protection contre les poussières et les jets d'eau, IP65)
• la lampe « Golden tube » spéciale : une lampe de qualité supérieure d'une durée de vie estimée à 8 000 heures. Son remplacement ne sera donc normalement pas nécessaire.

Utilisez le radiateur à infra-rouge uniquement dans le but pour lequel il a été conçu : le chauffage d'une pièce ou d'une terrasse ou d'objets dans ou sur une terrasse. Par conséquent, ne posez pas par exemple du textile pour le faire sécher et tenez compte des distances minimales par rapport à l'appareil !

Données techniques

	Q-time Golden 1800	Q-time Golden 1800S
Capacitance	1800 W	900 - 1800 W
Tension	220-240V~50/60Hz	220-240V~50/60Hz
Classe de protection	IP65	IP65
Lampe	Golden halogène	Golden halogène
Portée	Max 16 m2	Max 16 m2
Modèle	accroché au mur	Debout sur porteur
Pivotable	± 30° ↑	360° ↔ ± 30°↑
Coffre	métal	métal
Dimensions	54 x 14 x 15 cm	54 x 14 x 200 cm
Poids	2,3 kg	9,0 kg

Avertissements concernant les chauffages de terrasse

Généralités sur les consignes de sécurité

1. Utilisez le chauffage de terrasse uniquement aux fins pour lesquelles il a été conçu : chauffer une terrasse, un jardin ou un autre espace extérieur domestique, et non pas pour le chauffage d'un local, d'un espace extérieur non domestique ni pour le séchage de linge ou d'autres matériaux.

2. Veuillez lire attentivement et entièrement ce mode d'emploi avant utilisation (et evt. installation) de cet appareil. Conservez-le afin de pouvoir le consulter à l'avenir ou le transmettre le cas échéant.

3. Avant de l'utiliser, veuillez contrôler si l'appareil neuf (y compris câble d'alimentation et fiche) ne présente pas de dommages visibles. N'utilisez pas un appareil endommagé mais rapportez-le chez votre fournisseur pour l'échanger.

4. En cas d'utilisation ou d'installation incorrecte, il existe un risque de choc électrique ou d'incendie.

Avertissement avant installation et positionnement

1. N'utilisez le chauffage par radiation pour la terrasse qu'à l'extérieur ou dans un grand espace à l'air libre. Tenir tous les objets inflammables comme toiles de tente, parasols, branches, meubles (de jardin), rideaux, papiers, etc. hors de portée de l'appareil (au moins 1 mètre, également s'ils s'envolent!). Assurez-vous toujours d'une ventilation correcte!
2. Au moment de l'installation, gardez à l'esprit les distances minimum:

Distance minimum jusqu'au plafond / toiture : 30 cm Distance minimum jusqu'à la partie avant : 100 cm Distance minimum jusqu'aux parois latérales : 50 cm Distance minimum jusqu'au sol : 180 cm

1. Le plafond et le mur utilisés pour le montage de l'appareil doivent être en matériau ininflammable ou difficilement inflammable. En tout cas, résistants à une température de minimum 150°C sans roussir, fondre, se déformer ou prendre feu. Contrôlez régulièrement s'il n'y a pas surchauffe sur le mur ou plafond, au risque de présenter un danger !
2. Certains éléments de l'appareil deviennent brûlants et les grilles protectives n'offrent pas suffisamment de protection. Pour des raisons de sécurité, la partie la plus basse de l'appareil doit toujours être tenue à une distance du sol d'un minimum de 180 cm.
3. L'air autour de l'appareil doit pouvoir circuler librement. Ne placez donc pas l'appareil trop près d'objets volumineux. Les distances minimum à partir des objets volumineux jusqu'à la partie supérieure, avant, les côtés et la partie inférieure de l'appareil doivent être les mêmes que les distances minimum mentionnées jusqu'au plafond, partie avant, murs latéraux et sol.

4. Le chauffage de terrasse est uniquement destiné à un usage domestique. Donc, ne l'utilisez pas sur des chantiers, dans des serres, granges ou étables, etc., même si ces bâtiments sont en partie à l'air libre. En général, il s'y trouve trop de substances inflammables.

5. N'utilisez pas ce chauffage radiant de terrasse pour chauffer un sauna, ni chauffer un local, ni un chenil ou autre endroit où se trouvent des animaux.

6. Lorsque vous utilisez l'appareil à l'extérieur, celui-ci doit être connecté à une prise de terre étanche et destinée à cet effet. Tous les raccordements électriques doivent être secs en toutes circonstances. Fournisseur, importeur et fabricant ne sont pas responsables en cas de raccordement incorrect !

7. N'utilisez pas cet appareil avant qu'il ne soit entièrement installé conformément à la description de ce mode d'emploi. N'utilisez jamais l'appareil allongé, appuyé contre quelque chose, etc. Ne mettez pas la fiche dans la prise de courant avant que l'appareil ne soit installé correctement et à sa place permanente.

8. Ne placez pas l'appareil au-dessus ni à moins d'un mètre d'un robinet ou autre source d'eau. Ne l'installez pas dans un environnement humide tel qu'une salle de bains, une buanderie ou autre local similaire. Bien que l'appareil soit imperméable aux éclaboussures, faites attention à la proximité de l'eau. Assurez-vous qu'il ne puisse pas tomber dans l'eau et protégez-le de jets d'eau forts ou violents. Ne l'utilisez pas, ne l'effleurez pas avec des mains mouillées. Installez l'appareil de manière à ce qu'il ne puisse pas être touché ni commandé depuis un baignoire, une piscine ou une douche.

9. Utilisez l'appareil uniquement s'il est fixé solidement. Assurez-vous d'utiliser toujours le matériel de fixation compatible avec la surface de fixation : consultez un expert le cas échéant.

10. Lorsque cet appareil est raccordé directement au réseau de l'installation électrique, il doit être installé par un spécialiste habilité en ce sens, en tenant compte de la réglementation, la législation et les prescriptions en vigueur.

11. Placez toujours l'appareil sur une surface solide, plane et horizontale. Le pied doit être entièrement en contact avec la surface de support.

12. Ne placez pas l'appareil près de, sous ou en direction d'une prise de courant, ni près de flammes nues ou d'une source de chaleur.

13. N'utilisez pas l'appareil près de ou dirigé vers des meubles (de jardin), un parasol, une toile de tente, des branches, un drapeau, du papier, des vêtements ou autres objets inflammables. Gardez ces objets à au moins un mètre de distance de l'appareil !

14. L'appareil contient des éléments internes très chauds ou brûlants et des éléments incandescents. N'utilisez donc pas l'appareil dans un espace où sont entreposés des combustibles, de la peinture, des substances ou gaz inflammables, etc. N'utilisez pas l'appareil dans un environnement inflammable, près de citernes de gaz, de conduites de gaz ou d'aérosols. Cela vous expose à un risque d'explosion et d'incendie !

15. Lors du choix de l'emplacement de votre appareil, gardez bien en mémoire qu'il doit être hors de portée des enfants.

Avertissements utilisation

1. Ne pas utiliser d'ajouts / accessoires sur l'appareil qui n'ont pas été recommandés ou livrés par le fabricant.

2. Utilisez l'appareil uniquement aux fins pour lesquelles il a été conçu et de la façon mentionnée dans ce mode d'emploi.

3. Certains éléments de cet appareil deviennent très chauds et peuvent provoquer des brûlures. Des précautions particulières doivent êtres prises si des enfants, des personnes vulnérables ou des animaux domestiques sont au voisinage de l'appareil. Ne les laissez jamais seuls avec un appareil en fonctionnement.

4. Assurez-vous que la grille infrarouge soit toujours dirigée vers le bas et jamais vers le plafond. Afin d'éviter une surchauffe du plafond !

5. Ne couvrez ni ne bloquez jamais l'appareil : il se mettrait en surchauffe et risquerait de provoquer un incendie. Ne suspendez jamais des objets tels que des vêtements, couvertures, coussins, papiers etc. sur l'appareil. Vous devez toujours garder à l'esprit que la distance minimum entre l'appareil et les matériaux inflammables est d'un mètre. Les orifices de ventilation ne doivent en aucun cas être bloqués, en prévention d'un incendie. N'utilisez donc jamais l'appareil pour sécher des vêtements ou pour y poser quelque chose. Ne posez pas d'objets contre l'appareil !

6. Avertissement ! Ne laissez jamais l'appareil sans surveillance s'il est en fonctionnement. Ne mettez pas en route l'appareil au moyen d'une horloge, d'une minuterie ou autre dispositif qui allume automatiquement l'appareil. Avant utilisation, il faut toujours vérifier les conditions de sécurité ! De même n'utilisez pas l'appareil avec un régulateur de voltage externe comme un variateur d'intensité ou autre : il y a également danger !

7. La tension de raccordement et la fréquence indiquées sur l'appareil doivent correspondre à celles de la prise de courant utilisée. La prise de courant que l'on utilisera sera une prise de terre et l'installation électrique doit être sécurisée par un disjoncteur de 30 mA. La prise de courant qui vous utilisez doit être facilement accessible à tout moment au cas où il faudrait retirer rapidement la fiche en cas de besoin.

8. Afin d'éviter toute surcharge et que les fusibles ne grillent, veuillez ne pas raccorder d'autres appareils sur la même prise de courant ou sur le même groupe électrique utilisé(e) pour le branchement de l'appareil.

9. Déroulez entièrement le câble électrique de l'appareil avant de mettre la fiche dans la prise de courant, et assurez-vous que ce câble électrique ne soit jamais en contact avec des éléments de l'appareil qui sont chauds ou susceptibles de chauffer. Ne mettez pas le câble électrique sous une moquette ou sous un tapis ou autre, et placez-le hors d'une voie de passage. Assurez-vous que l'on ne se prenne pas les pieds dans le câble et qu'aucun meuble (de jardin) ne soit posé dessus. Ne faites pas d'angles trop aigus avec le câble électrique et ne le roulez pas trop serré après usage. Évitez que le câble électrique entre en contact avec de l'huile, des solvants ou des objets tranchants. Contrôlez régulièrement le câble électrique et la fiche pour voir s'ils ne sont pas endommagés. Ne pliez pas ou ne tordez pas le câble électrique et ne l'entoulez pas autour de l'appareil, au risque d'endommager son isolation !

10. L'utilisation d'un câble de rallonge est déconseillée à cause du risque de surchauffe et d'incendie. Si l'utilisation d'un câble de rallonge est inévitable, veuillez à ce qu'il soit doté de prise de terre, intact et homologué et d'un diamètre minimum de 3 x 2,5 mm ^2 avec une tension minimum autorisée de 2300 watts. Déroulez toujours entièrement le prolongateur pour éviter toute surchauffe.

11. Ne branchez l'appareil que sur une prise de courant fixe. N'utilisez pas de boîte de dérivation / bloc multiprise ou autre.

12. Au cours de l'utilisation, la fiche peut légèrement chauffer, c'est normal. Si elle est vraiment chaude, c'est signe qu'il y a vraisemblablement un défaut au niveau de la prise de courant. Veuillez contacter votre électricien.

13. Éteignez l'appareil toujours avec l'interrupteur principal puis retirer la fiche de la prise de courant. N'éteignez jamais l'appareil en tirant sur la fiche !

14. Ne tirez jamais sur le câble électrique pour retirer la fiche de la prise de courant ou pour déplacer l'appareil.

15. Évitez que des corps étrangers s'introduisent dans l'appareil par les orifices de radiation / ventilation. Cela pourrait provoquer un choc électrique, un incendie ou autres dommages.
16. Ne mettez jamais vos doigts dans l'un des orifices de l'appareil.
17. Ne laissez jamais un appareil en fonctionnement sans surveillance ; éteignez d'abord l'appareil puis retirer la fiche de la prise de courant.
18. Retirez toujours la fiche de la prise de courant si l'appareil n'est pas en fonctionnement ! À cette fin, prenez la fiche dans votre main et ne tirez jamais sur le câble électrique !
19. Le caisson et le devant de l'appareil chauffent énormément pendant son fonctionnement. Ne touchez donc pas l'appareil pendant ou peu après son fonctionnement, au risque de vous brûler ! Veillez en particulier à ce que le vent ou un autre facteur d'environnement ne transporte pas de matériels inflammables à proximité de l'appareil. Par exemple, des branches, parasols, toiles de tente, drapeaux, bâches en plastique, etc. Cela pourrait provoquer des dégâts (brûlures) ou un incendie. Veillez à ce que ces objets ne recouvrent ni ne bloquent l'appareil.
20. Avertissement ! Cet appareil n'est pas équipé d'un dispositif de réglage de température ambiante. N'utilisez pas cet appareil dans des petits locaux si ces locaux sont utilisés par des personnes qui ne sont pas en mesure de quitter seules le local, sauf s'il y a une surveillance constante.
21. Ne jamais toucher l'appareil avec les mains mouillées.
22. Avertissement ! Certains éléments de cet appareil deviennent très chauds et peuvent provoquer des brûlures. Des précautions particulières doivent êtres prises si des enfants, des personnes vulnérables ou des animaux domestiques sont au voisinage de l'appareil. Ne partez jamais en laissant un appareil en fonctionnement.

Qui peut utiliser l'appareil

1. Les enfants de moins de 3 ans doivent être tenus à l'écart sauf s'ils sont surveillés en permanence.
2. Les enfants âgés de 3 à moins de 8 ans peuvent allumer et éteindre l'appareil exclusivement si celui-ci a été posé ou installé à sa place habituelle et s'ils sont sous surveillance. Ou s'ils ont reçu des instructions concernant l'utilisation en toute sécurité de l'appareil,

et qu'ils comprennent les dangers qui s'y rattachent. Les enfants âgés de 3 à moins de 8 ans n'ont pas le droit de mettre la fiche dans la prise de courant, de régler ni de nettoyer l'appareil, et ne doivent pas effectuer d'entretien sur l'appareil.

1. Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus, des personnes ayant des déficits physiques, sensoriels ou psychiques, ayant un manque d'expérience ou de connaissances à condition d'être sous surveillance ou s'ils ont reçu des instructions concernant l'utilisation en toute sécurité de l'appareil, et qu'ils comprennent les dangers qui s'y rattachent.
2. Les enfants n'ont pas le droit de nettoyer ou entretenir l'appareil sans surveillance.
3. Les enfants ne sont pas autorisés à jouer avec l'appareil.

Consignes entretien

1. N'apportez jamais de modifications à l'appareil, au câble électrique ni à la fiche.
2. Veillez à ce que l'appareil reste propre. La poussière, la saleté ou la crasse sur votre appareil sont des causes courantes de surchauffe. Assurez-vous d'enlever régulièrement ces saletés.
3. Ne plongez jamais l'appareil dans l'eau pour le nettoyer.

4. Éteignez toujours l'appareil, enlevez la fiche de la prise de courant et laisser d'abord refroidir l'appareil si :

5. vous voulez nettoyer l'appareil ;

6. vous voulez effectuer l'entretien de l'appareil ;

7. vous touchez ou déplacez l'appareil.

8. Ne faites pas fonctionner l'appareil si vous constatez des dommages sur celui-ci, sur le câble électrique, la fiche, ou s'il fonctionne mal, fait du bruit anormal, dégage une odeur ou de la fumée, s'il est tombé ou s'il présente une panne d'une manière ou d'une autre. Retirez immédiatement la fiche de la prise de courant. Ramenez l'appareil complet à votre fournisseur ou à un électricien agréé pour vérification et / ou réparation. Demandez toujours les éléments originaux.

9. L'appareil ne doit être ouvert ou réparé que par des personnes habilitées et compétentes en la matière. N'effectuez vous-même aucune réparation à l'appareil, cela pourrait être dangereux ! Les réparations effectuées par des personnes non compétentes ou les modifications apportées à l'appareil perturbent l'étanchéité de l'appareil à l'eau et à la poussière et annulent la garantie et la responsabilité du fabricant.

10. Si le câble électrique est endommagé, il devra être remplacé par le fabricant, son employé ou par des personnes ayant des qualifications similaires afin d'éviter tout danger.

Les dérogations aux points 5, 6, 7 peuvent causer les dommages, un incendie ou des lésions corporelles. Elles annulent la garantie et le fournisseur, l'importateur ou le fabriquant n'assumeront aucune responsabilité pour leurs conséquences.

Description

Golden 1800 & 1800S

1. Capot chauffage
2. Grille
3. Lampe

1. Bride de suspension
2. Support mural
3. Boîtier 'electrique
4. Cordon d'alimentation avec fiche

Golden 1800S

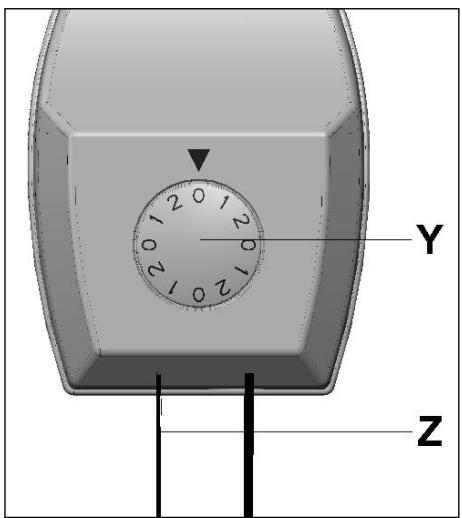

1. Corde à tirer et indication de position
2. Cordon d'alimentation avec fiche

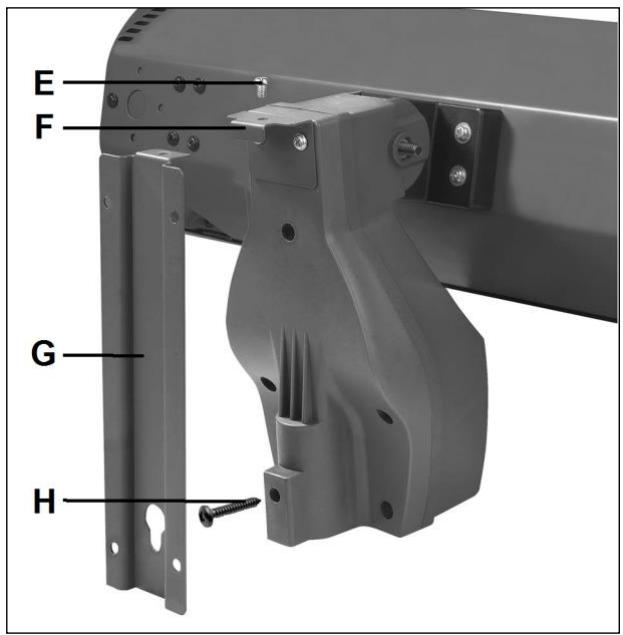

1. Boulon
2. Support (pour accrocher le chauffage de terrasse)
3. Support mural
4. Vis de suspension

1. Pied
2. Socle, partie inférieure
3. Socle, partie intermédiaire
4. Socle, partie supérieure
5. Socle, partie réglable
6. Capot de protection
7. Guide-câble
8. Vis de blocage noire
9. Vis de fixation socle

L'installation du chauffage

Retirez tout l'emballage (y compris le matériel absorbant les chocs autour de l'ampoule) avant l'installation et vérifiez si l'appareil, le cordon d'alimentation et la fiche présentent des signes de détériorations.

Choisissez avec précaution l'endroit où votre radiateur à infra-rouge doit être installé. Avant de fixer l'appareil, vérifiez le respect des distances de sécurité par rapport aux alentours de l'emplacement choisi :

Distance minimum du point le plus bas du chauffage jusqu'au sol : 1,8 mètres

Distance minimum du chauffage jusqu'à l'objet chauffé : 1 mètre

Distance minimum du dessus du chauffage jusqu'au plafond ininflammable : 0,3 mètre

Distance minimum du dessus du chauffage jusqu'à la toile de tente, le parasol, etc. : 0,3 mètre

Distance minimum du côté du chauffage jusqu'aux cloisons, obstacles, objets : 0,5 mètre

Si vous accrochez l'appareil à l'extérieur, assurez-vous qu'il ne se trouve pas en plein vent.

Montage mural

• Le capot du chauffage (1) doit être installé à une distance d'au moins 30 cm du plafond, 50 cm de murs latéraux et 1,80 mètre au-dessus du sol.
• Le chauffage de terrasse doit être fixé sur un mur solide en pierre ou en ciment. Toute fixation sur des murs en bois ou en d'autres matériaux inflammables est interdite ! Fixez-le en utilisant le support fournie ; N'utilisez pas d'autres supports ou fixations !

Montage mural Golden 1800

• Accrochez fixement la bride de suspension (D) à l'aide des 2 boulons et écrous (A) au chauffage de terrasse comme à l'image.
• Percez à la bonne distance quatre trous pour les chevilles et fixez le support mural (C) à l'aide des visLe support mural doit être parfaitement horizontal.
• Accrochez le chauffage au niveau du soutien mural et contrôlez si tout est bien fixé et pend de manière totalement horizontale.
• Fixez-le grâce à la vis livrée en tournant le trou inférieur de la bride jusque contre le mur.
• Déterminez le sens du chauffage. Votre chauffage de terrasse a 4 positions : de droit devant jusqu'à ± 30° vers le bas. Fixez l'appareil dans la position souhaitée avec les 2 petites vis (B).

Montage mural Golden 1800S

• Percez à la bonne distance quatre trous pour les chevilles et fixez le support mural (G) à l'aide des vis. La partie courbée de la plaque doit être en haut et le 'trou de serrure' en bas du support. Le soutien mural doit être entièrement vertical.
• Fixez le support (F) avec les deux petites vis sur la chauffage de terrasse, comme indiqué.
• Insérez la vis de suspension (H) dans le trou prévu à cet effet à l'arrière du chauffage de terrasse jusqu'à ce qu'il dépasse de maximum 5 mm (voir photo).
• Accrochez le chauffage au support mural. Le support à l'arrière du capot du chauffage doit tomber dans la partie courbée du support mural ; la vis de suspension (H) doit être placée dans la partie ronde du 'trou de serrure' du support mural, puis être poussée vers le bas jusqu'à ce que le chauffage de terrasse soit fermement accroché. Bloquez le tout en faisant passer un petit boulon (E) à travers les deux petits colliers, voir photo.
• Contrôlez si le chauffage de terrasse est fermement accroché et parfaitement à l'horizontale avant de le mettre en service.

Montage du socle (Golden 1800S)

• Placez la partie inférieure du socle (15) sur le pied (14), les trous l'un sur l'autre. Retournez le pied et vissez la partie inférieure du socle depuis la face inférieure du pied avec la plaquette et l'écrou de blocage, voir photo. Remettez le pied à l'endroit. Placez la petite cape de protection sur la fixation à vis.
• Insérez la partie plus petite et réglable du socle (18) par le bas dans la partie supérieure du socle (17) jusqu'à ce qu'elle

ressorte par le haut (élargissement en bas). Fixez fermement la partie réglable avec la vis de blocage noire (21) qui se trouve sur la partie supérieure du socle.

- Insérez la partie intermédiaire du socle (16) dans la partie inférieure (15) en faisant coïncider les trous des vis. Mettez-la en place avec les quatre vis de fixation. Fixez de la même façon la partie supérieure du socle (17, contenant la partie réglable) sur la partie intermédiaire.

• Serrez la vis noire supplémentaire (fournie) dans la partie réglable du support, de sorte qu'il ne puisse plus coulisser dans la partie supérieure (pour fixer la partie réglable).
• Desserrez presque entièrement la vis de blocage (21). Placez la tête du chauffage de terrasse par-dessus la partie réglable du socle de telle façon que la vis de blocage coïncide parfaitement avec les trous du socle.

Serrez à présent fermement la vis de blocage. Le câble électrique peut être fixé au support de câble du socle.

- Avant la mise en service, vérifiez qu'il n'y a pas de jeu au niveau des fixations et que le chauffage de terrasse est solidement en place. Le chauffage de terrasse doit être disposé de façon solide et stable sur un sol parfaitement horizontal. La tête du chauffage de terrasse peut basculer d'environ 30°; mettez la tête dans la position souhaitée.

Socle Golden 1800S

Le socle accompagnant le Golden 1800S est multifonctionnel. Le sommet de la partie étroite du socle est doté d'un filetage. Une vis correspondante avec un bouchon noir accompagne le produit. Ce filetage permet par exemple d'également placer une lampe sur le socle. Voir photo.

Fonctionnement du chauffage de terrasse

Golden 1800

• Assurez-vous que toutes les consignes de sécurité sont respectées.
• Introduisez la fiche dans la prise de contact (220-240\~50/60Hz). L'appareil s'allumera. En retirant la fiche de la prise, le fonctionnement s'arrête.

Golden 1800S

Dans l'exécution S, la hauteur de la tête de chauffage peut être réglée en

desserrant la vis de blocage noire (21) se trouvant sur la partie supérieure du socle et en remontant ou descendant la partie réglable dans la partie supérieure du socle. Resserrez ensuite fermement la vis. La tête de rayonnement doit toujours se trouver à au moins 180 cm du sol.

• Assurez-vous que toutes les consignes de sécurité sont respectées.
• Veillez à ce que le bouton de position (Y) se trouve sur 0.
• Introduisez la fiche dans la prise de contact (220-240V\~50/60 Hz).

• En tirant une fois sur la corde (Z), l'appareil passe à la position 1 et démarre son fonctionnement à la moitié de sa puissance (900W). En tirant encore une fois, vous passez à la position 2 (pleine puissance, 1800 Watt). En tirant encore une fois, l'appareil se désactive à nouveau.
• En enfonçant un des deux sélecteurs (I enfoncé), vous faites fonctionner le chauffage de terrasse à demi-puissance (1000 W). En enfonçant également l'autre sélecteur, vous actionnez la deuxième lampe et l'appareil fonctionne à pleine puissance (2000 W). En relâchant les sélecteurs (O enfoncé), vous éteignez les lampes.
• Retirez la fiche de la prise de courant lorsque le chauffage de terrasse n'est pas utilisé.

Le chauffage de terrasse ne possède pas de thermostat et continue à dégager de la chaleur tant qu'il n'est pas débranché. Surveillez toujours le chauffage de terrasse lorsqu'il est branché !

Protection anti-basculement

Le Golden 1800S est équipé d'une protection anti basculement. En cas de basculement éventuel malgré vos mesures de précaution, il se débranche automatiquement.

Dans ce cas, retirez immédiatement la fiche de la prise de courant.

Contrôlez attentivement la présence de dommages sur le chauffage de terrasse. Remettez le chauffage de terrasse en position debout. Ne mettez jamais en service un appareil endommagé, mais apportez-le pour contrôle et/ou réparation à votre revendeur ou à un service après-vente agréé !

Si vous ne constatez pas de détériorations, éteignez le chauffage de terrasse, insérez la fiche dans la prise de courant et remettez l'appareil en marche. Surveillez le chauffage de terrasse de près pendant le premier quart d'heure; si des problèmes se présentent, éteignez-le sur le champ et confiez sa réparation à votre revendeur ou à un centre d'entretien agréé.

Nettoyage

Débranchez toujours le chauffage de terrasse, laissez refroidir le chauffage de terrasse et retirez la fiche de la prise de courant avant de nettoyer le chauffage de terrasse. Nettoyez le chauffage de terrasse avec un chiffon humide et si nécessaire avec un peu de détergent. N'utilisez jamais de produits de nettoyage corrosifs ou abrasifs !

Après une certaine période d'utilisation, de la poussière et des saletés peuvent s'accumuler derrière la grille (2). Vous pouvez essayer de l'éliminer avec une petite brosse douce et un aspirateur.

N'utilisez jamais d'air comprimé (compresseur!), cela pouvant endommager les lampes ou le réflecteur. Évitez de toucher les lampes.

Élimination

Au sein de l'UE, ce symbole indique que ce produit ne peut être éliminé avec les déchets ménagers habituels. D'anciens appareils contiennent des matériaux précieux recyclables, qui doivent être reconditionnés pour ne pas nuire à l'environnement et à la santé humaine par une collecte incontrôlée des déchets. Par conséquent, nous vous prions de déposer vos anciens appareils dans un point de collecte destiné à cet effet ou de vous adresser au fournisseur où vous avez acheté l'appareil. Ce dernier veillera à ce qu'un maximum de pièces de l'appareil soient réutilisées.

Déclaration de conformité CE

Voir la page 119.

Tacka
