FOIRE AUX QUESTIONS - WK CHAMBERLAIN
Téléchargez la notice de votre au format PDF gratuitement ! Retrouvez votre notice WK - CHAMBERLAIN et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil WK de la marque CHAMBERLAIN.

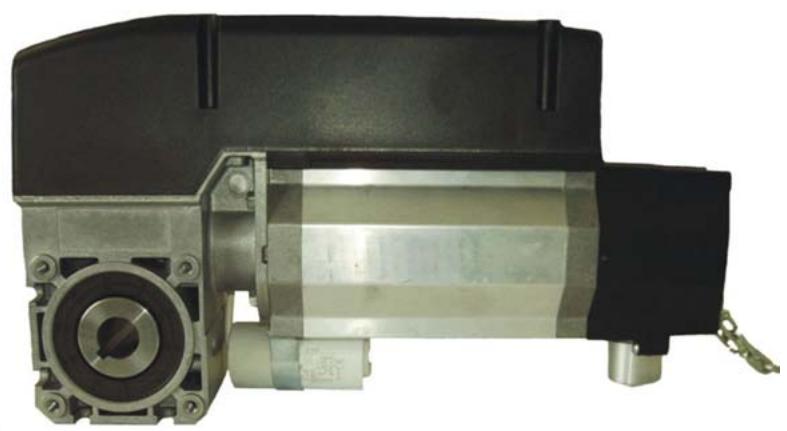

MODE D'EMPLOI WK CHAMBERLAIN

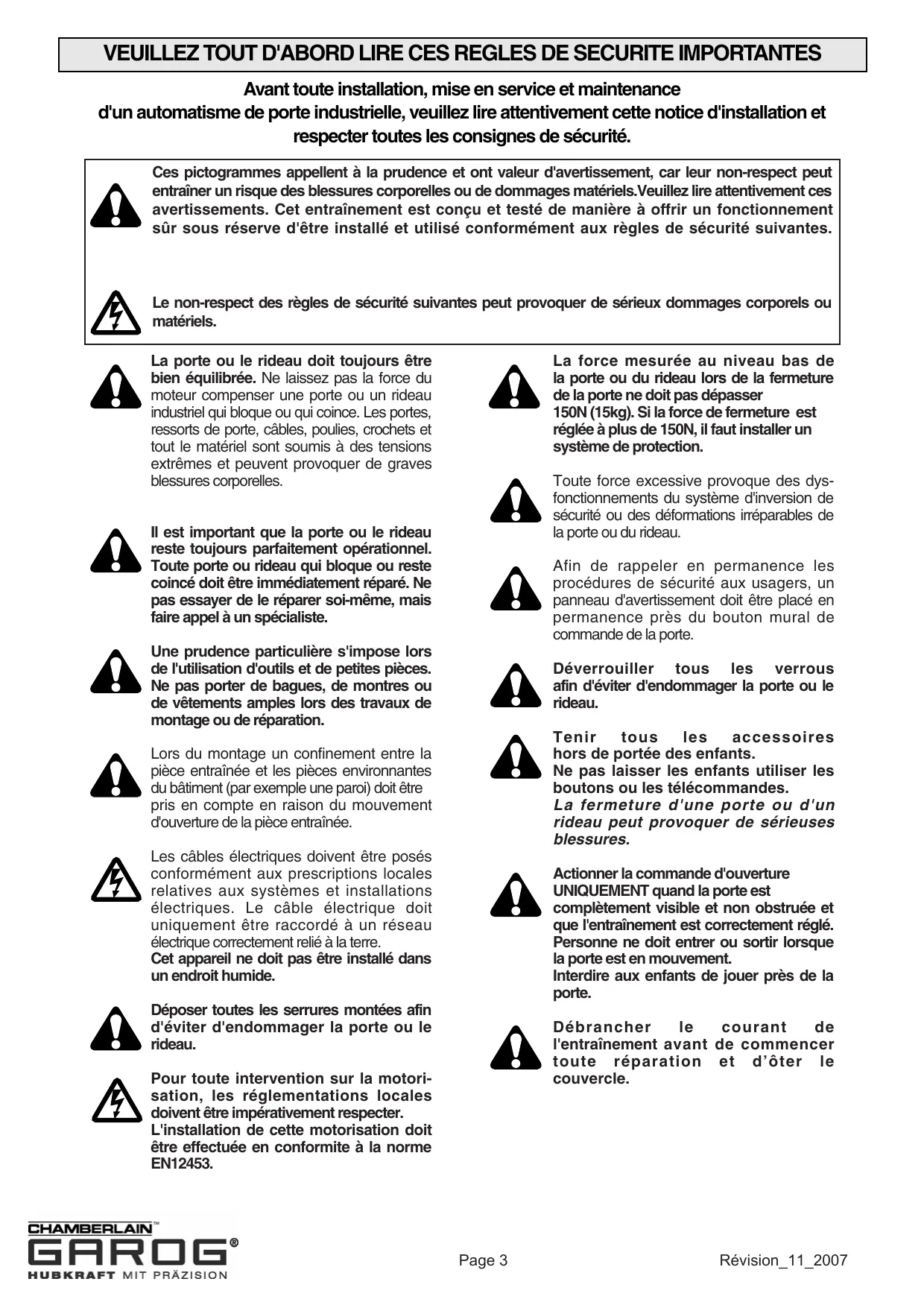

Toute porte ou rideau qui bloque ou reste coincé doit être immédiatement réparé. Ne pas essayer de le réparer soi-même, mais faire appel à un spécialiste.
Une prudence particulière s'impose lors de l'utilisation d'outils et de petites pièces.
Ne pas porter de bagues, de montres ou de vêtements amples lors des travaux de montage ou de réparation.
Lors du montage un confinement entre la pièce entraînée et les pièces environnantes du bâtiment (par exemple une paroi) doit être pris en compte en raison du mouvement d'ouverture de la pièce entraînée.
Les câbles électriques doivent être posés conformément aux prescriptions locales relatives aux systèmes et installations
électriques. Le câble électrique doit uniquement être raccordé à un réseau électrique correctement relié à la terre.
Cet appareil ne doit pas être installé dans un endroit humide.
Déposer toutes les serrures montées afin d'éviter d'endommager la porte ou le rideau.
Pour toute intervention sur la motori- sation, les réglementations locales doivent être impérativement respecter.
L'installation de cette motorisation doit être effectuée en conformite à la norme EN12453.
La force mesurée au niveau bas de la porte ou du rideau lors de la fermeture de la porte ne doit pas dépasser
150N (15kg). Si la force de fermeture est réglée à plus de 150N, il faut installer un système de protection.
Toute force excessive provoque des dys- fonctionnements du système d'inversion de sécurité ou des déformations iréparables de la porte ou du rideau.
Afin de rappeler en permanence les procédures de sécurité aux usagers, un panneau d'avertissement doit être placé en permanence près du bouton mural de commande de la porte.
Déverrouiller tous les verrous afin d'éviter d'endommager la porte ou le rideau.
Tenir tous les accessoires hors de portée des enfants.
Ne pas laisser les enfants utiliser les boutons ou les télécommandes.
La fermeture d'une porte ou d'un rideau peut provoquer de sérieuses blessures.
Actionner la commande d'ouverture
UNIQUEMENT quand la porte est complètement visible et non obstruée et que l'entraînement est correctement réglé. Personne ne doit entrer ou sortir lorsque la porte est en mouvement.
Interdire aux enfants de jouer près de la porte.
Débrancher le courant de l'entraînement avant de commencer toute réparation et d’ôter le couvercle.
le cahier des charges
la mise en service et le schéma de branchement la réglementation nationale en vigueur
L'application de la garantie-produit est subordonnée au respect des instructions et recommandations mentionnées dans ce manuel.
Vérifier le parfait état du produit à la livraison.
En cas de détérioration de la marchandise, prévenir le plus rapidement possible le fournisseur ou le transporteur.
Dans le cas d'un montage à date ultérieure de la motorisation, veuiller la stocker dans un endroit sec (température ambiante comprise entre 0 et 40°C) et à l'abri de la poussière.
le moteur est en parfait état la température ambiante est comprise entre -20°C et +60°C
le lieu d'installation de la motorisation est situé en dessous de 1000m d'altitude vous avez choisi une indice de protection répondant aux conditions de votre installation
L'arbre de commande et la surface de fixation doivent être exempts de toute trace de produit anti-corrosion. Le cas
échéant, utilisez un solvant vendu dans le commerce en prenant garde à ce que le solvant n'entre pas en contact avec le joint d'étanchéité de l'arbre moteur au risque d'endommager le matériel. Ne pas utiliser de produits abrasifs.
Afin d'éviter toutes ruptures de l'arbre de commande et toutes blessures ou accidents mortels lors de la pose, veuillez respecter absolument les instructions suivantes
La condition requise pour un dimensionnement suffisant de l'arbre si on considère la résistance à long terme est un montage sans contraintes et sans possibilité de coulissement transversal des paliers d'appui dans le réducteur ainsi que des paliers de butée dans les deux sens qui sont éventuellement nécessaires et fournis en supplément par l'utilisateur.
Le bâti de la machine et les points d'application de la force doivent être conçus et dimensionnés de sorte à présenter une résistance adéquate. Le carter de réducteur avec 2 paliers et tous les autres paliers se trouvent sur un cadre commun, stable et usiné d'un seul tenant au niveau des surfaces d'appui. L'installateur doit garantir que la déformation du cadre en charge n'aura pas d'effets négatifs sur la sollicitation de l'arbre. Le serrage à fond des vis ne devra intervenir qu'une fois que le réducteur est correctement aligné. L'installation dans des locaux humides ou à l'extérieur n'est autorisée qu'après concertation avec le fabricant !
En cas de stockage prolongé des entraînements, il convient également de se consulter avec le fabricant !
MESURES DE POSE Avant de commencer l'installation, vérifiez que toutes les mesures de sécurité aient été respectées.
Fixation Avant la pose, assurez-vous que :
le moteur ne soit ni bloqué, ni abîmé
l'alimentation électrique soit coupée
À Pour la commutation du moteur et des raccordements des freins, il est nécessaire d'utiliser des contacts de commutation de catégorie d'utilisation A AC-3 selon CEI 158. Les types de câbles et leurs sections seront sélectionnés conformément aux prescriptions en vigueur. Les courants nominaux et le type de commutation sont indiqués sur la plaquette signalétique du moteur. À Les indications relatives à l'entraînement doivent correspondre aux valeurs de raccordement.
En cas de fonctionnement avec des appareils de régulation électronique, il est impératif de tenir compte des instructions correspondantes de mise en service et des schémas électriques !
Vérifiez au cours de la mise en service que :
© le moteur fonctionne sans bruit excessif
En cas de bruits de course étranges, stoppez immédiatement le moteur et contactez le service après-vente. En cas de fuite d'huile, contactez le service clientèle, vérifiez le niveau d'huile et coupez aussitôt le moteur si la jauge présente un niveau d'huile en dessous du minimum.
En cas de panne, les informations suivantes sont nécessaires pour assurer un soutien technique le plus efficace possible :
les références figurant sur la plaque du bloc-moteur le type et l'importance du problème technique
le moment et les circonstances de la panne survenue toute rotation irrégulière du Moteur
Au terme des travaux de maintenance, il faut à nouveau évacuer et sécuriser la zone de danger au moment de la remise en service.
à Avant de procéder à l'installation électrique ou à la mise en service de l'entraînement, veuillez
Pour tout autre accessoire ou pièce détachée, contactez votre revendeur local Chamberlain.
CHAMBERLAIN - GmbH Alfred-Nobel-Str. 4

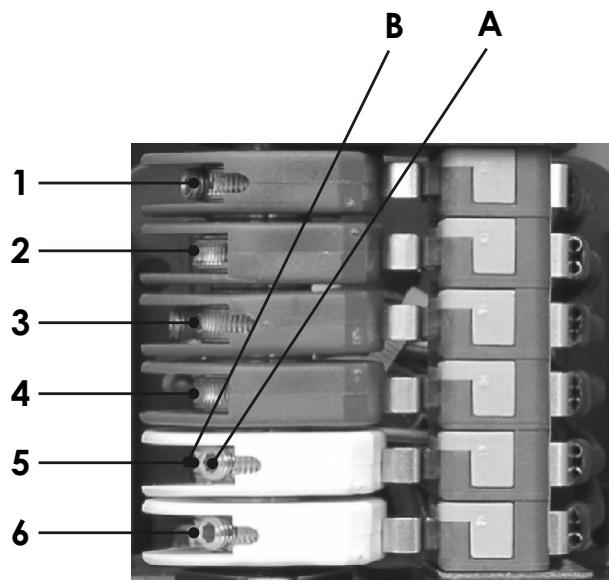

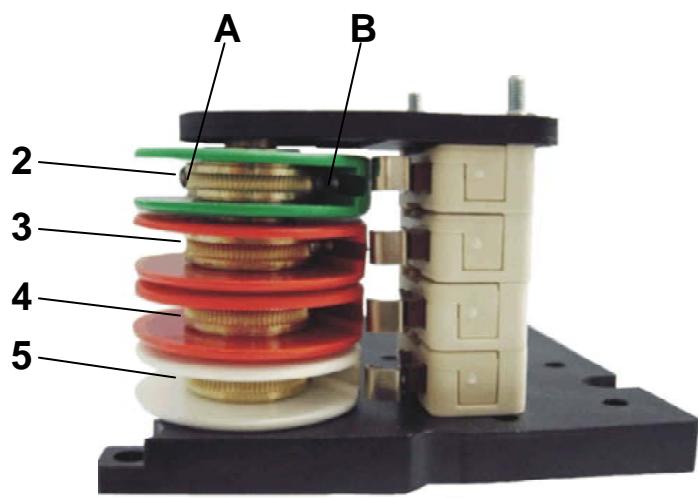

2. Ajuster la came (blanche) de contacteur 5 de sorte que l'interrupteur de fin de course soit activé. 3. Serrer le boulon de fixation A. 4. Le réglage fin du fin de course se fait à l’aide du boulon B. 5. Manoeuvrer la porte sectionnelle dans la position OUVERTURE souhaitée. 6. Ajuster la came (verte) de contacteur 2 de sorte que l'interrupteur de fin de course soit activé. 7. Serrer le boulon de fixation A. 8. Le réglage fin du fin de course se fait à l'aide du boulon B. 9. Les interrupteurs (rouges) de fin de course de sécurité 3 et 4 doivent être ajustés de sorte qu'ils réagissent aussitôt que les contacteurs de fin de course sont activés. 10. Après un cycle d'essai, contrôler l'ajustement du boulon de fixation. 11. Les interrupteurs de fin de course additionnels 1 et 6 ont des contacteurs inverseurs libres de potentiel. Les entraînements équipés d'une électronique de commande intégrée AS2-eco disposent d'un ensemble de fins de course LSS-4 comprenant 4 interrupteurs de fins de course : OUVERTURE, FERMETURE et fins de course de sécurité OUVERTURE et FERMETURE CHAMBERLAIN"
EG a | FR [. G° Page 8 Révision_11_2007
4. Le réglage fin du fin de course se fait à l’aide du boulon B.
5. Manoeuvrer la porte sectionnelle dans la position OUVERTURE souhaitée.
6. Ajuster la came (verte) de contacteur 2 de sorte que l'interrupteur de fin de course soit activé.
7. Serrer le boulon de fixation A.
8. Le réglage fin du fin de course se fait à l’aide du boulon B.
9. Les interrupteurs (rouges) de fin de course de sécurité 3 et 4 doivent être ajustés de sorte qu'ils réagissent aussitôt que les contacteurs de fin de course sont activés.
10. Après un cycle d'essai, contrôler l'ajustement du boulon de fixation.

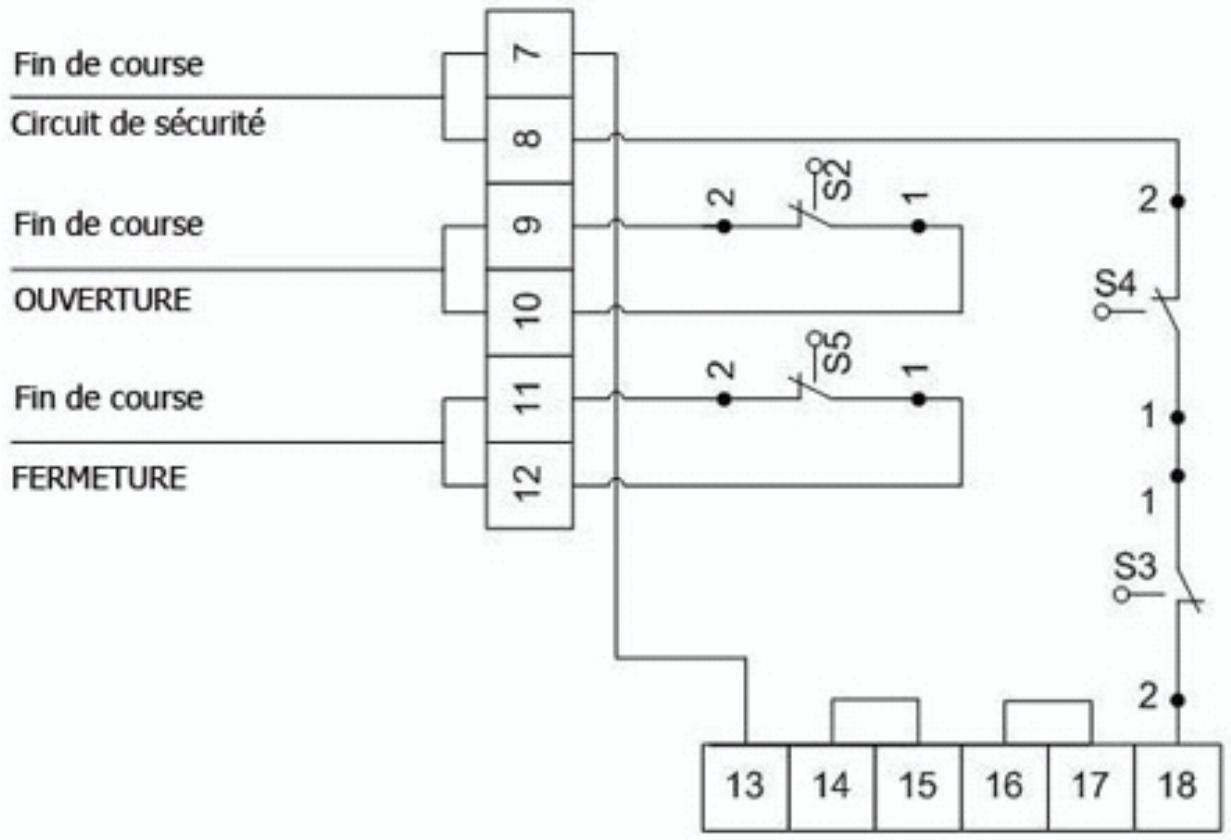

Circuit de sécurité En PS à No Fin de course D 72 0 SRE > CR 29 OUVERTURE | EaR, « 4 - Fin de course HE — + —— 1 à l’aide d'une boîte à boutons 3 fonctions.
INSTRUCTIONS DE SECURITE
DIN EN 12453, DIN EN 13241-1) et se doit d'établir une documentation technique pour toute l'installation. La documentation doit être jointe à l'ensemble porte-entraînement.
L'installation et la maintenance de la commande AS2 eco ne doivent être effectuées que par des électriciens qualifiés.
Pour tous travaux électriques, l'installation doit impérativement être mise hors tension. Tous les règlements de sécurité doivent être respectés.
La manoeuvre en logique homme-mort est uniquement autorisée par un personnel ayant été préalablement avisé et uniquement si l'installation complète est parfaitement visible du lieu de l’ordre de manoeuvre.
L'utilisation de la commande en logique automatique n'est autorisée que si la porte est équipée des dispositifs de sécurité prévus conformément aux directives relatives aux normes EN 13241-1 et EN 12453.
En cas de non-respect des instructions de sécurité, vous serez tenu pour seul responsable en cas de dommage aux personnes et aux biens.
à fusible est à brancher aux bornes L et N du bornier X1 de la platine. La valeur de fusible du coupe-circuit ne doit pas dépasser 4A.
2 La fiche d'alimentation doit être facilement accessible et installée à proximité de l'électronique de commande.
9 La valeur de la tension du réseau électrique (230V AC ou 400V AC) doit
être définie par la position du shunt sur le bornier X6.
VAN Une erreur dans la position du shunt peut provoquer la destruction de l'électronique de commande.

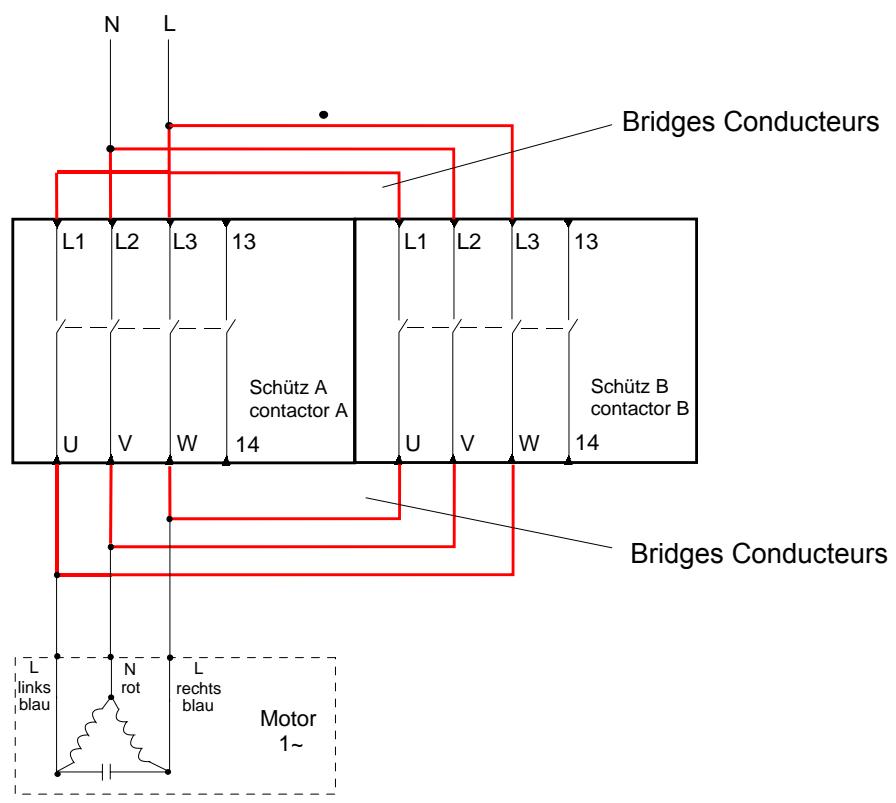

Branchement du moteur monophasé
© Le moteur monophasé doit être raccordé sur les bornes OUVERTURE, N et
FERMETURE du bornier X2.
9 Changement de sens de rotation: après avoir branché le moteur, le sens de rotation doit
être vérifié à l'aide des touches OUVERTURE et FERMETURE. Si le sens de marche ne correspond pas à la direction indiquée par la flèche correspondant à la touche activée, il est nécessaire d'intervertir les phases aux bornes OUVERTURE et FERMETURE.

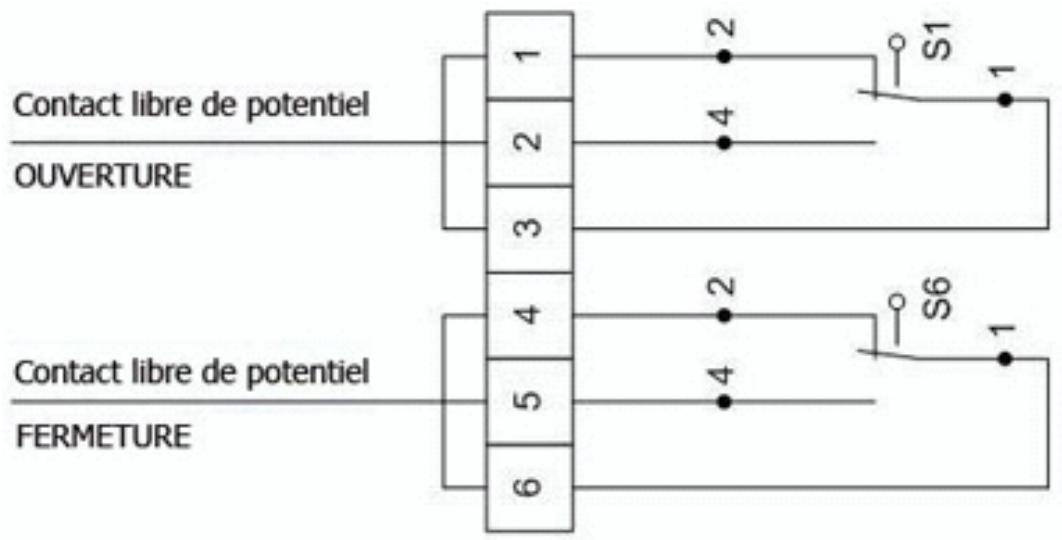

Branchement d’actionneurs externes OUVERTURE, STOP, FERMETURE
© Pour toute manoeuvre externe,une boîte à boutons 3 fonctions peut être branchée aux bornes 4, 5, 6 et 7 du bornier X3. En option, une boîte à boutons peut être branchée sur la broche X4. Si cette broche n'est pas utilisée, un jumper doit shunter le contact
2 Les dispositifs de sécurité qui interviennent directement dans le processus de commande seront branchés en série au contact STOP.
2 Parmi ces dispositifs de sécurité on compte entre autres: interrupteur coup-de-poing, pare-chute, barrière photoélectrique supérieure et contacteur de portillon.

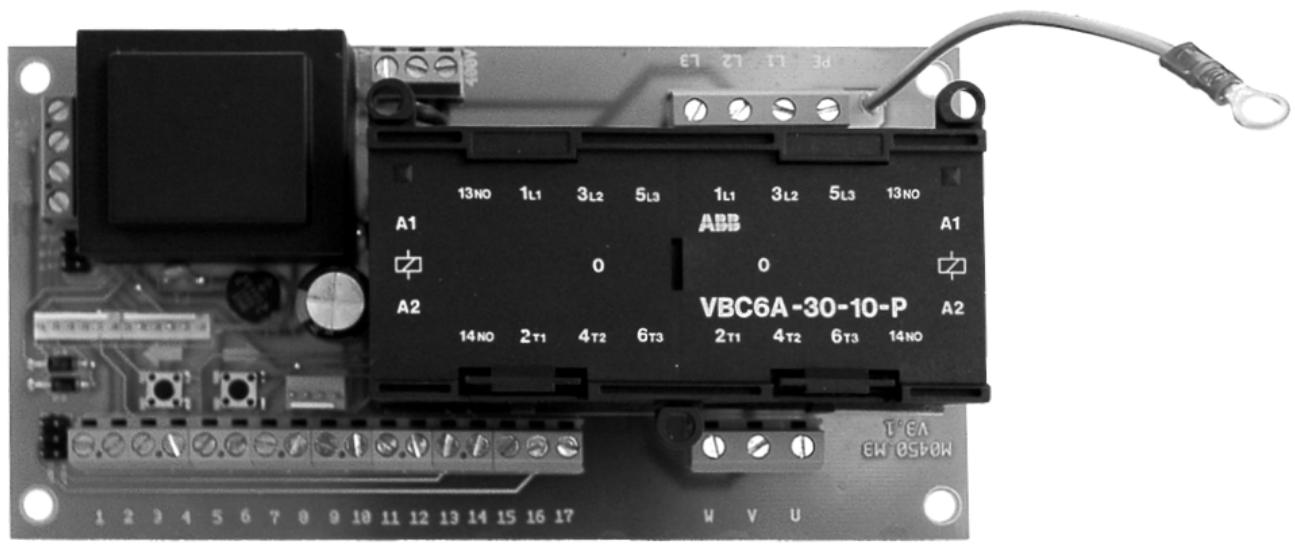

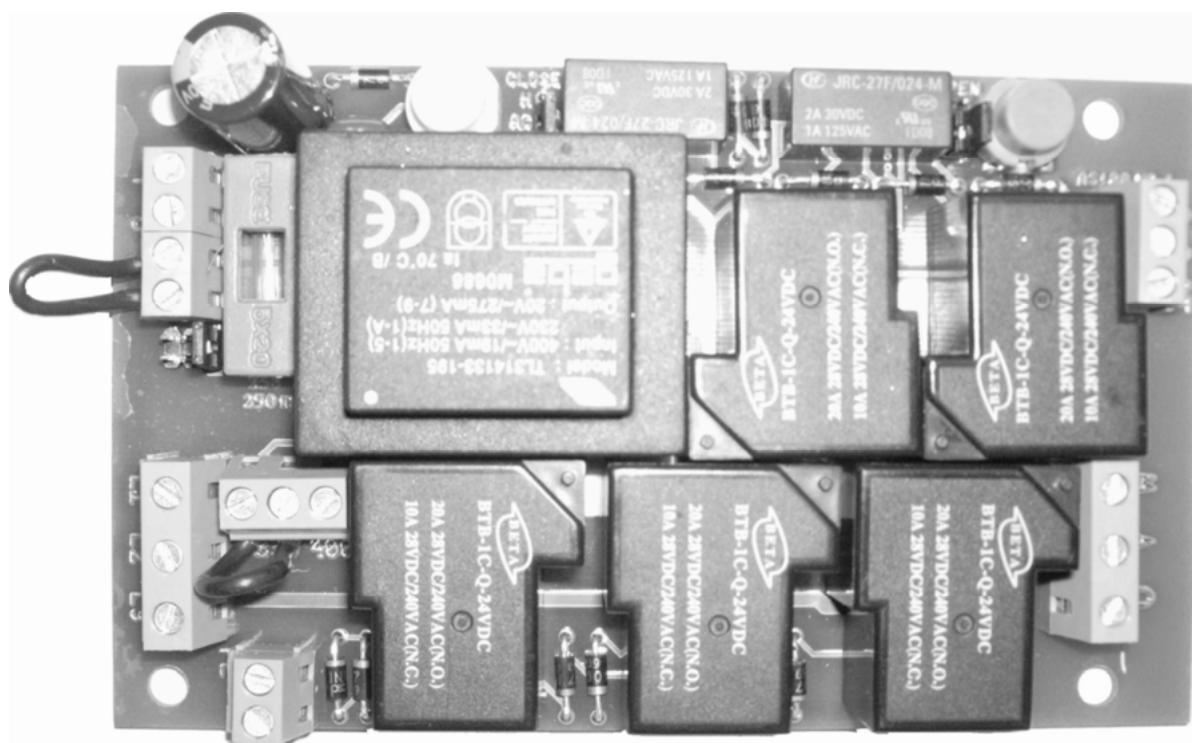

Données techniques AS2 eco
LE à Q) 230V/50Hz dl @) CHAMBERLAIN” 1

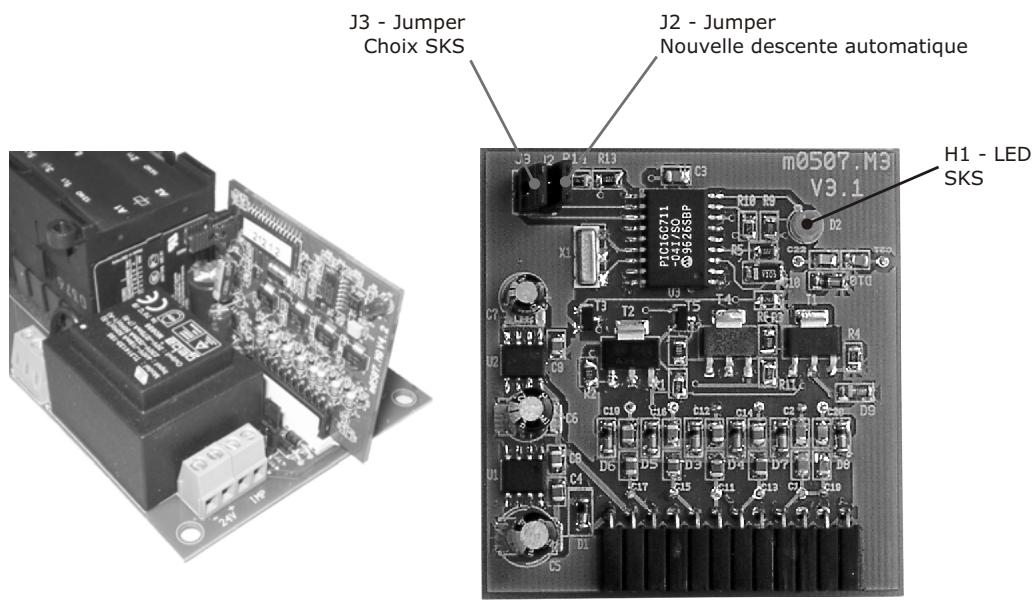

En insérant des modules enfichables, elle peut être étendue individuellement.
INSTRUCTIONS DE SÉCURITÉ
9 Veuillez considérer les directives et les règlements en vigueurs pour la mise en route de portails motorisés dans votre pays.
9 Les travaux d'installation et de maintenance à la contrôle AS 210 ne doivent être accomplis que par des électriciens qualifiés.
9 Considérez les dispositifs de protection!
9 L'appareil doit être sans courant durant des travaux électriques.
9 L'opération d'homme mort n'est justifié que si la machine est visible des appareils de commande.
Si vous ne considérez pas les instructions de sécurité, vous êtes responsable des dommages personnels et matériels résultants vous-même.
9 Dans le cas de branchements fixes, un interrupteur principal sur tous les pôles doit être prévu.
9 Dans le cas de connections triphasées n'employez qu'un triple coupe-circuit automatique de bloc (10A).
9 Veuillez faire attention à ce que la tension du réseau correspond au données de la plaque signalétique.
9 Veuillez considérer que la prise a un champ tournant à droite.
9 Les commandes et les contrôles ne doivent être montées que dans un bâtiment.

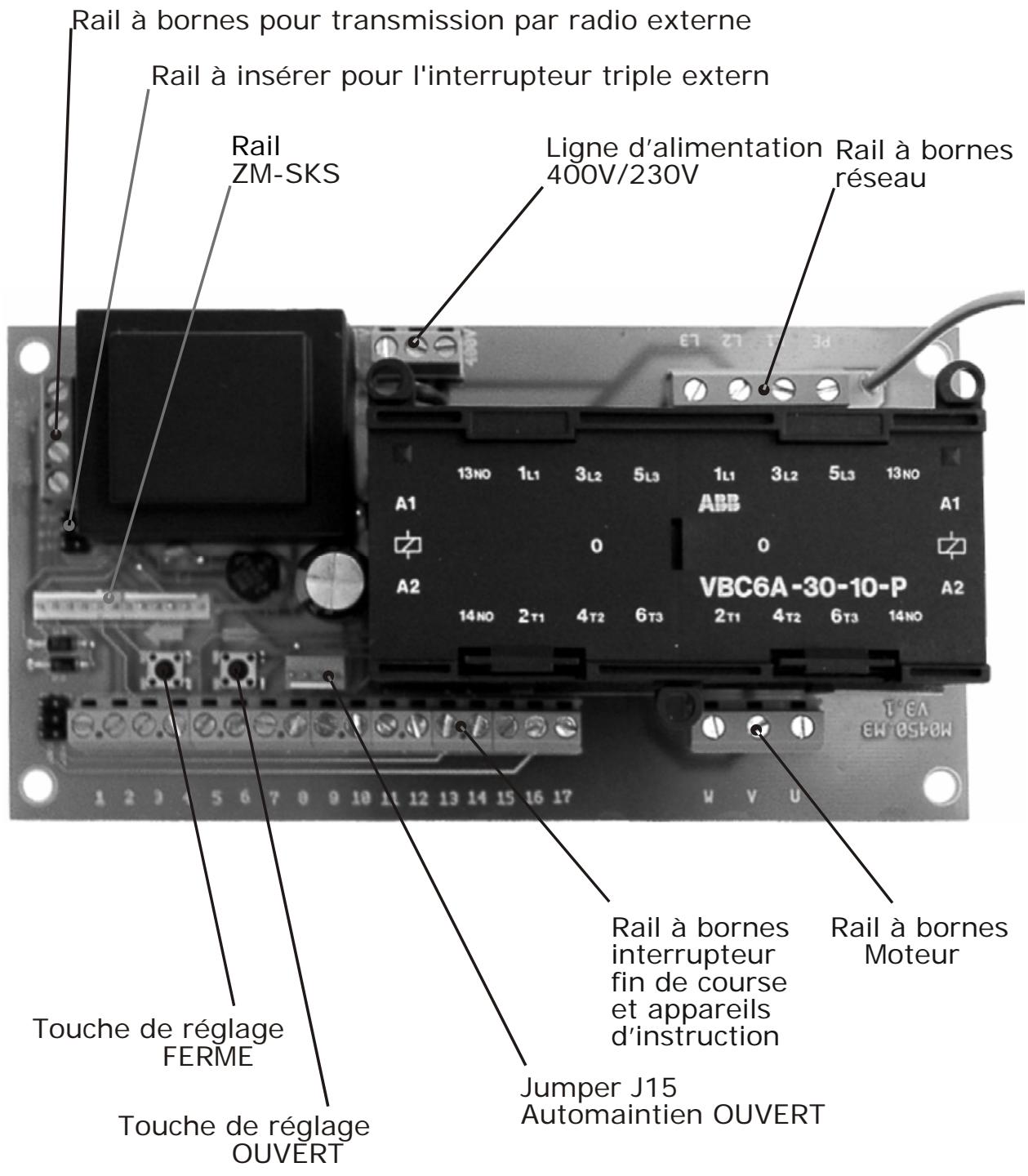

DONNEES TECHNIQUES Modèle AS 210
Tension 230V ou 400V Fréquence 50 Hz Touche de réglage d'instruction FERME Jumper J15
Dispositifs de débrayage et manoeuvre de secours au choix :
- Dispositif à manivelle de secours (WKK) - Dispositif à chaîne de secours automatique (WKN) -__ Dispositif à désaccouplement rapide (WKS)

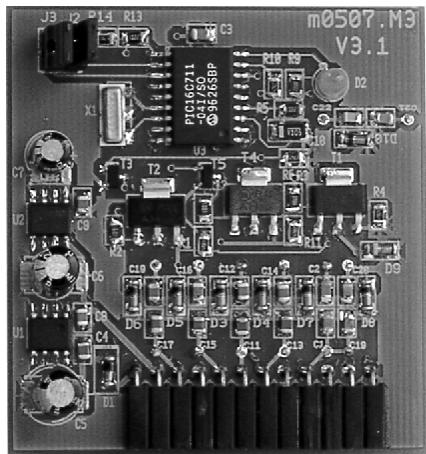

*Des unités de contrôle AS210 et module ZM - SKS sont des modèles spéciaux (CN - Variante) sur demande
a. Formation, instruction ou autorisation en matière de raccordement, de mise en marche et d'arrêt, de mise à la terre et de marquage de circuits électriques et d'appareils selon les standards de technique de sécurité.
b. Formation ou instruction en matière d'entretien et d'utilisation d'équipements de sécurité adéquats confommément aux standards de la technique de sécurité.
c. Fommation en matière de premiers secours.
Pose d'éléments d'entraînement
Afin d'éviter des dommages au niveau des paliers, boîtiers ou arbres, les éléments d'entraînement ne doivent en aucun cas être emmanchés à coups de marteau sur l'extrémité de l'arbre !
