Type d'appareil	Moteur tubulaire
Usage	Volet roulant
Installation	Intégrée dans le tube du volet
Fixation	Adaptateurs octogonaux 40mm ou 60mm
Visserie incluse	Vis M5 x 15, vis 4,8 x 22, vis 3,9 x 6,5
Accessoires fournis	Cheville carrée, goupille, bracelet de montage, chevilles de réglage
Commande fin de course	Via bague en plastique poussée à fond
Orientation moteur	Côté gauche ou droit du volet
Normes	Conforme aux normes locales de construction et d’électrification
Sécurité	Respect strict des consignes de sécurité obligatoire
Garantie	24 mois (2 ans) pièces et main d'œuvre
Maintenance	Réparation ou remplacement sous garantie en cas de défaut
Précautions	Couper alimentation avant intervention
Enfants	Télécommandes hors de portée
Réglage	Possible via supports et vis de fixation

FOIRE AUX QUESTIONS - TM10 CHAMBERLAIN

Comment réinitialiser le télécommande CHAMBERLAIN TM10 ?

Pour réinitialiser la télécommande, appuyez simultanément sur les boutons '1' et '3' pendant environ 10 secondes jusqu'à ce que la lumière clignote. Cela réinitialisera la télécommande aux paramètres d'usine.

Pourquoi ma télécommande ne fonctionne-t-elle pas ?

Vérifiez si la pile de la télécommande est déchargée. Remplacez-la si nécessaire. Assurez-vous également que vous êtes à portée de la porte de garage.

Comment programmer ma télécommande CHAMBERLAIN TM10 ?

Pour programmer la télécommande, appuyez sur le bouton 'program' du récepteur dans le garage, puis appuyez sur le bouton de la télécommande que vous souhaitez programmer.

La lumière de la télécommande clignote-t-elle ? Que faire ?

Si la lumière clignote, cela peut indiquer une pile faible ou un problème de connexion. Remplacez la pile et essayez à nouveau.

Puis-je utiliser la télécommande TM10 avec d'autres modèles de portes de garage ?

La télécommande TM10 est compatible avec les moteurs de porte de garage Chamberlain. Vérifiez la compatibilité avec d'autres marques ou modèles avant d'acheter.

Comment changer la pile de la télécommande ?

Ouvrez le compartiment à l'arrière de la télécommande et retirez l'ancienne pile. Insérez une nouvelle pile de type 27A, en respectant la polarité, puis refermez le compartiment.

Que faire si la porte ne s'ouvre pas avec la télécommande ?

Assurez-vous que la télécommande est bien programmée et que les piles sont chargées. Vérifiez également que le récepteur de la porte fonctionne correctement.

Comment savoir si ma télécommande est compatible avec mon système ?

Vérifiez le manuel de votre porte de garage pour connaître les télécommandes compatibles. La TM10 est conçue pour les modèles Chamberlain.

MODE D'EMPLOI TM10 CHAMBERLAIN

Ces symboles d'advertisement de sécurité vous demandent de faire attention - ils indiquent des instructions pour éviter un risque de sécurité personnelle ou de dommage matériel. Il faut dire ces instructions attentivement. Ce moteur tubulaire a été élevé et essayé pour fonctionner d'une façon raisonnablement sure, du moment qu'il est installé et utilisé en respectant strictement les consignes de sécurité ci-dessous.

Le non-respect des instructions ci-dessous peut conduire à des blessures graves ou des dommages matériels.

ATTENTION: POUR LA SECURITE DES PERSONNES, RESPECTEZ LES PRESENTES INSTRUCTIONS. CONSERVEZ SOIGNEUSEMENT LES PRESENTES INSTRUCTIONS.

Afin d'éviter des blessures, baissez complètement le volet avant de desserrer les vis à l'embout du volet.

Le montage et le câblage doivent correspondre aux normes locales de construction et d'électrification.

Avant de commencer les travaux de réparation, coupez l'alimentation du moteur du volet roulant.

Sur l'arrivée de courant, il est nécessaire d'inverter un dispositif de coupure conforme (intervalle de coupure de 3mm, coupure sur tous les pôles).

Les conduites qui seraient endommagées ne peuvent être changées que par le constructeur ou son service client.

Ne laïsez pas les enfants jouer avec les unités de commande. Tenez les télécommandes hors de leur portée.

Vérifiez l'équilibrage de votre installation et son état général de fonctionnement. N'utilise pas l'entrainment si une réparation ou un réglage s'impose.

Gardez un oeil sur l'entrainmentpendant le mouvement du volet et tenez lesgens àdistance jusqu'à l'arrêt de l'entrainment.

Assurez-vous que même après le montage effectué l'accès au moteur est possible à tout moment.

Contenu du kit

(1) TM10, TM20, TM30 ou TM50 moteur tubulaire
(2) Vis M5 x 15 avec rondelle (1 chacune)
TM20, TM30, TM50
Vis 4,8 x 22 avec rondelle (1 chacune) - TM10
(3) Adaptateur de tube, 60mm, octogonal pour TM20, TM30, TM50
(4) Adaptateur de tube, 40mm, octogonal pour TM10

(5) Cheville carrée (1) ou autre
(5.1) Carre avec fixation (1) et 2 vis
(6) Bracelet de montage (1)
(7) Goupille (1)
(8) Vis de 3,9 x 6,5 (3) TM20, TM30, TM50 pour fixer le blindage
(9) Support de fixation TM10 (se compose de 2 pieces)
(10) Vis de fixation (2) TM10 pour support de fixation
(11) Cheville de réglage

Avant de commencer:

1. Lire attentivement toutes les informations contenues dans ce Mode d'emploi avant d'entreprenevre les procedures d'installation..
2. Vérifier le volet pour s'assurer qu'il n'est pas cassé ou endommagé, et qu'il s'ouvre et se ferme sans à-coup.
3. Determiner si le moteur doit etre instalé du cote gauche, F (1) ou du cote croit (2) du volet. L'installer du même cote que le levier manuel. Laisser descendre le volet jusqu'en bas.
4. Assurez-vous que le moteur est introduit jusqu'à la butée. La commande de fin de course s'effectue via la bague en plastique poussaé à fond.

GARANTIE DU MOTEUR TUBULAIRE

Chamberlain GmbH garantit au premier acheteur de ce produit que le produit est depourvu de defaut de materiau et/ou de main d'oeuvre pour une période de 24 mois complets (2 ans) après la date d'achat des modeles TM10, TM20, TM30 et TM50. A la réception de ce produit, le premier acheteur au détail est tenu d'inspecter le produit pour rechercher tout défaut visible évientuel.

Conditions: La garantie est strictement limitée à la réparation ou au remplacement des pieces de ce produit qui s'avertent être défectueuses, et elle ne couvre pas les frais ou les risques de transport des pieces ou des produits défectueux.

Cette garantie ne couvre pas les dommages qui ne sont pas dus a des defaults, mais qui sont causés par une utilisation deraisonnable (y compris une utilisation qui n'est pas entierement conforme aux instructions fournies par Chamberlain concernant l'installation, le fonctionnement et l'entretien; une absence de maintenance ou de réglage nécessaire; ou toute modification ou alteration du produit), les coûts de main d'oeuvre associés au démontage et à la réinstallation d'une unité réparée ou remplaçée, ou les piles de rechange.

Un produit sous garantie qui s'avere etre defectueux en materiau et/ou en main d'oeuvre sera reparé ou remplace (au choix de Chamberlain) sans que le propriétaire n'a t a payer pour la réparation et/ou le remplacement des pièces et/ou du produit. Les pièces defectueuses seront réparées ou remplacées par des pièces neuves ou reconstruites à l'usine, au choix de Chamberlain GmbH.

Si, au cours de la période de garantie, le produit semble etre defectueux, veuillez contacter le magasin qui vous l'avait vendu.

Monter ou raccorder la conduite au boitier de raccordement de la ligne de raccordement électrique selon les normes de construction et le code électrique.

B Poussez l'adaptateur de tube (3/4) sur le moteur (1) et fixez l'adaptateur d'entrainement du petit matériel de montage (2). Placez le support carré (5) dans l'évidiment à la tête du moteur et calez-le en appuyant doucement. Si le support carré est livré avec une fixation (5.1), fixez-la avec des vis. Pour le modele TM10, le support de fixation (9) est fixé avec 2 vis (10).
C Deroulez entiement le volet roulant (a). Enlevez la tentative de I'axe (b); Enlevez la commande manuelle (c).
D Retirez l'axe.
E Placez le moteur (1) entierement dans l'axe. Le fin de course ne fonctionne qu'avec un entrainement complètement enforcé. Prenez garde à ce que la bague de l'adaptateur soit bien enforcée. Ne forcez pas, ne cognez pas les pieces. N'abimez pas le moteur tubulaire en le percent!
F Procedez selon les exigences speciales pour un fonctionnement cote gauche (a) ou cote droit (b):
Fixez le bracelet de montage (6) au mur (10) (utilisez les vis et chevilles adaptées).
H Placez le support carré sur le moteur (1) dans le bracelet de montage (6) et fixez avec une goupille.

S'assurer que les vis de réglages de limites (sous le bracelet de montage) sont accessibles.

Ne pas encore remonter le volet roulant sur I'axe!

I RACCORDEMENT ELECTRIQUE

Ne connectez jamais plusieurs moteurs sur une horloge ou un inverseur sans utiliser de relais de séparation - (h) (disponible comme accessoire),

c.à.d. qu'il faut un relais de séparation pour chaque moteur connecté.

L'illustration montre aussi le bracelet de montage (b); le moteur tubulaire (a); l'axe en acier (c); l'embout d'axe (d); et le roulement du mur du côte opposé (e). Pour l'installation du moteur du côte gauche, suivre le diagramme de cablage exactement comme indiqué pour l'accessoire de commande. Pour le sens correct de rotation avec une installation du moteur du côte droit, les fils électriques (marron et noir) doivent être inversés entre l'accessoire de commande et le moteur. (Voir les instructions jointes à l'accessoire choisi).

Demander à un électricien qualifié d'effectuer le raccordement électrique conformément au code électrique en vigueur.

TCS1ED Commutateur a bascule (f)

TCT2ED Horloge programmable (g)

TCTX2ED Interrupteur mural (sans figure)

TCTRX2ED Horloge programmable avec radio récepteur intégré (sans figure)

D'autres accessoires sont disponibles à la section M en page 3.

REGLAGE DE LIMITE «Ouvert» et «Fermé»

Procedure de réglage de limite

N° 1 Réglage de limite pour le «Volet ouvert»

• = augmentation de la course de fermetre
• = réduction de la course de fermeture

N° 2 Réglage de limite pour le « Volet fermé »

• = augmentation de la course d'ouverture
• = réduction de la course d'ouverture

Attention, les fin de courses ne peuvent fonctionner que si le moteur est complètement inséré dans l'axe du volet roulant.

Lire attentivement les instructions suivantes avant d'effectuer les réglages de limite d'ouverture ou de fermetre.

Pour attacher le matériel du volet sur l'arbre, utiliser UNIQUEMENT les vis de montage de 3,9 x 6,5 fournies TM20, TM30, TM50 seulement). Sinon, l'entrainment pourrait être endommagé par des vis trop longues.

Prière d'observer ce point en particulier pour le modele TM10 (aucune vis fournie).Utilisez la fixation correspondante de la tentative du volet sur I'axe.Des vis trop longues peuvent endommager I'entrainement.

SI DES REGLAGES SONT NECESSAIRES, LES EFFECTUER COMME SUIT:

VIS DE RÉGLAGE DE LIMITE N° 1 - OUVERTURE

Faire marcher le moteur pendant un cycle d'ouverture.

Si le moteur s'arrête avant que le volet ne soit complètement ouvert:
Tournier la vis de réglage N° 1 dans le sens + et ouvrir le volet davantage, jusqu'à ce que la position désirée soit atteinte.
Si le moteur s'arrête après l'ouverture complète du volet roulant:

Fermer le volet au-dessous de la position désirée. Tourner la vis de reglage N° 1 dans le sens - et ouvrir à nouveau le volet. Répéter la procédure autant de fois que nécessaire pour atteindre la position désirée.

VIS DE RÉGLAGE DE LIMITE N° 2 - FERMETURE

Faire marcher le moteur pendant un cycle de fermeture. Fixer le volet roulant sur l'axe.
Si le moteur s'arrête trop tout (avant la fermetre completé du volet roulant):

Tourner la vis de reglage N° 2 dans le sens + et fermer à nouveau le volet, jusqu'à ce que la position désirée soit atteinte.
Si le moteur s'arrête après la fermeture complète du volet roulant:

Baisser le volet au-dessus de la position désirée. Tourner la vis de reglage N° 2 dans le sens - et fermer à nouveau le volet. Répéter la procédure autant de fois que nécessaire pour atteindre la position désirée.

EN CAS DE PROBLEME:

Le moteur ne fonctionne pas

• Panne de secteur. Vérifier auprès d'un voisin.
• Le disjoncteur s'est déclenché ou un fusible a sauté. Vérifier la protection de surcharge de l'immeuble. Si nécessaire, demander à un electricien autorisé de modifier la répartition des charges.
  L'inverseur est defectueux. Demander à un électricien autorisé de le vérifier et de le remplaçer si nécessaire.
• Des cycles répétés peuvent avoir déclenché l'inverseur de protection de surcharge du moteur. Attendre 15 minutes et essayer à nouveau.

Le moteur fonctionne d'une façon intermittente

• Demander à un électricien autorisé de vérifier le raccordement du câblage entre l'interrupteur et le moteur, et de le replacer si nécessaire

Le moteur ne s'arrête pas

• Vérifier pour s'assurer que l'adaptateur de l'axe est placé à fond contre l'arrêt.
• Vérifier pour s'assurer que le moteur est introduit à fond dans le tube du store.

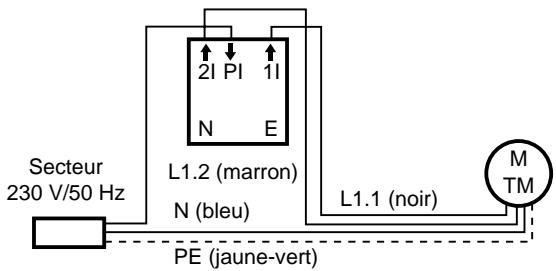

Raccordement de l'interrupteur
modèle 703280 monté à ras

Echelle de couleur pour le tableau d"entrainement
1 jaune-vert	Conducteur de mise à la terre de l'equipement PE
2 bleu	Neutre MP
3 noir	Sens de rotation de phase 1
4 marron	Sens de rotation de phase 2

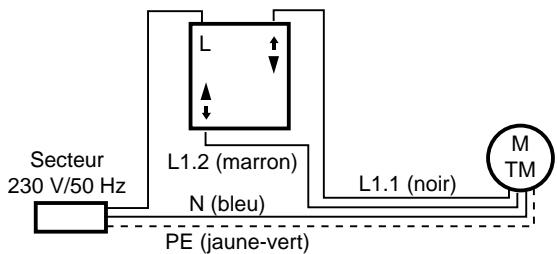

Raccordement de l'interrupteur
modèle TCS1ED monté à ras

No. Modèle

(a) 704636
120785ASA
120758ASA
120756ASA

Description

Moteur TM10
Moteur TM20
Moteur TM30
Moteur TM50

(b) TAO70ASA

Adaptatour d'axe octagonal 70mm (sauf pour TM10)

(c) WT860-1

Axe octagonal 60mm avec embout d'axe - 1m

WT860-2

Axe octagonal 60mm avec embout d'axe - 2m

WT860-3

Adaptateur d'axe octagonal 60mm avec embout d'axe - 3m

(d) 120995

Embout d'axe pour axe octagonal 60mm

(e) 121084

Support pour WT860

(f) TCS1ED

Inverseur (Commutateur à bascule)

(g) TCT2ED

Horloge programmable

TCTR2ED

Horloge programmable avec radio récepteur intégré

TCTTX2ED

Horloge programmable avec émetteur intégré

(h) WTMZ1

Relais de separation

(i) TCRX3ED

Commande radio de volets roulant pour une incorporation dans le caisson

(j) TCTX2ED

Interrupteur mural émetteur radio

TCRX2ED

Commande de volets roulant avec récepteur radio intégré

(k) WTMLS1

Capteur solaire

(I) TAP65ASA

Adaptatour d'axe, arbre profilé 65mm (sauf pour TM10)

(m) TCLS1ED

Capteur solaire et bris de vitre

(n) 703280

Inverseur

708218

Sachet d'accessoires TM10 - Support moteur (sans figure)

708223

Sachet d'accessoires TM10 - Adaptateur (sans figure)

041TM707008

Sachet d'accessoires TM20, TM30, TM50 (sans figure)

TAM120155

Adaptateur d'axe rainure 78mm seulement pour TM50 (sans figure)

TAM120162

Adaptateur d'axe rainuré 85mm seulement pour TM50 (sans figure)
