MODE D'EMPLOI RA8001 CHAMBERLAIN

Attention! Le non-respect de ces consignes peut entraîner des risques de blessures graves.

Les interventions sur l'installation électrique, y compris les travaux de maintenance, doivent exclusivement être effectuées par des electriciens spécialisés et habilités à cet effet.

Les enfants ne doivent pas être autorisés à jouer avec les commandes.

Contrôler régulièrement l'absence d'usure et d'endommagement du système de volets roulants ou de stores. Tout système endommagé doit impérativement être arrêté jusqu'à sa remise en état.

Observer le système de volets roulants ou de stores au cours de son fonctionnement.

En cas d'interventions de maintenance ou de nettoyage sur l'installation proprement dite ou à proximité immédiate de cette dernière, arrêtez le système de volets roulants ou de stores et le déconnectez du réseau d'alimentation.

Après l'installation, s'assurer que l'accès au moteur soit garanti en permanence (DIN 18073).

Veiller à garantir une distance suffisante (au moins 40 cm) entre les pièces en mouvement et les objets situés à proximité.

Éviter et, le cas échéant, sécuriser les zones de coinçement et de cisaillement.

Respecter les distances de sécurité selon DIN EN 294.

Pour toute information complémentaire, se reporter également aux informations produit de la société Chamberlain.

Utilisation en conformité

Le récepteur d'adaptation RA8001 est exclusivement prévu pour l'actionnement de volets roulants et de systèmes de stores.

Il sert à ouvrir et fermer les installations. Les moteurs tubulaires ne doivent donc équiper que des volets roulants et stores paresoleil en parfait état.

Toute installation dont la manœuvre semble difficile doit être mise en état et toute pièce défectueuse doit être remplacée avant d’être équipée d’un moteur tubulaire.

Seul un volet roulant et store en parfait état permet de garantir un fonctionnement de l'installation en toute sécurité et permet d'éviter tout dégât lors de manoeuvres d'ouverture et de fermeture automatiques préprogrammées.

Toute utilisation différente ou dépassant ce cadre est considérée comme non conforme.

En cas d'utilisation des commandes et des entraînements à des fins différentes de celles précitées ou en cas de modifications altérant la sécurité de l'installation, le fabricant ou le revendeur dé

Conformément à la norme EN 60 335-2-97:2000, les câbles de rac-cordement secteur de tous les entrainements doivent être installés à l'intérieur.

Conformément à la directive DIN18073, le couvercle du coffre de volet roulant doit être facilement accessible et amovible.

Consignes de sécurité importantes pour l'installateur

Attention! Le non-respect de ces consignes peut entraîner des risques de blessures graves. Respecter les consignes de sécurité de la norme EN 60 335-2-97:2000.

Les interventions sur l'installation électrique doivent être exclusivement effectuées par un personnel spécialisé et formé à cet effet.

Lors du fonctionnement d'installations et d'appareils électriques ou électroniques, une tension électrique dangereuse peut être présente aux bornes de certains composants. Toute intervention par un personnel non qualifié ou le non-respect des avertissements peut entraîner des dommages corporels ou matériels.

Respecter toutes les normes et prescriptions en vigueur relatives à l'installation électrique.

Utiliser exclusivement des pièces de rechange, des outils et des équipements additionnels agréés par la société Chamberlain.

En cas d'utilisation de produits d'autres marques, non agrées, ou de transformation des accessoires, le fabricant ou le revendeur décline toute responsabilité pour les dommages corporels ou matériels ainsi que pour les dommages consécutifs.

Tous les câbles et dispositifs de commande non indispensables au fonctionnement doivent être mis hors service avant de procéder à l'installation.

Monter les dispositifs de commande à portée de vue du produit correspondant, à une hauteur supérieure à 1,5 m du sol.

Garantir une distance suffisante entre les pièces en mouvement et les objets situés à proximité.

Le couple nominal et la durée de fonctionnement doivent correspondre aux exigences du produit entraîné.

Les caractéristiques techniques - couple nominal et durée de fonctionnement - figurent sur la plaquette signalétique de l'entraînement tubulaire.

Avant de commencer:

1. Lire attentivement toutes les informations contenues dans ce mode d'emploi avant d'entreprendre les procédures d'installation.
2. Vérifier le volet pour s'assurer qu'il n'est pas cassé ou endommagé, et qu'il s'ouvre et se ferme sans à-coup.
3. Prévoyez un lieu d'installation approprié pour le récepteur et le câblage. Le récepteur peut être utilisé à l'extérieur.
4. Il se peut que vous ayez besoin de matériel de montage supplémentaire pour la fixation ou le raccordement électrique.
5. Le récepteur d'adaptation ne convient qu'aux opérateurs de 230 volts.
6. Le récepteur d'adaptation convient uniquement aux opérateurs équipés de fin de course « mécaniques » (changement de position des fins de course du volet roulant à l'aide d'une clé à tube).

Fonctionnement

Le récepteur d'adaptation est particulièrement adapté pour le fonctionnement radio des volets roulants ou des opérateurs de stores vénitiens. Le récepteur d'adaptation est câble de façon durable avec l'opérateur de volet roulant. Pour cela, l'opérateur de volet roulant est déconnecté du réseau et le récepteur d'adaptation est branché en amont.

REMARQUE: Il n'est plus possible d'utiliser les interrupteurs muraux déjà câblés. Si toutefois vous avez un interrupteur mural, vous pouvez utiliser le bouton-poussoir mural radio qui est disponible dans la gamme d'accessoires (uniquement à l'intérieur).

AUTRES accessoires REQUIS

• Télécommande à 1 canal RA4330
• Télécommande à 6 canaux RA4336
• Bouton-poussoir mural radio RA7524 avec fonction automatique
• Opérateur de volet roulant avec commande séparée avec câble pour MONTÉE / DESCENTE

(Différents modèles de la société Chamberlain sont disponibles)

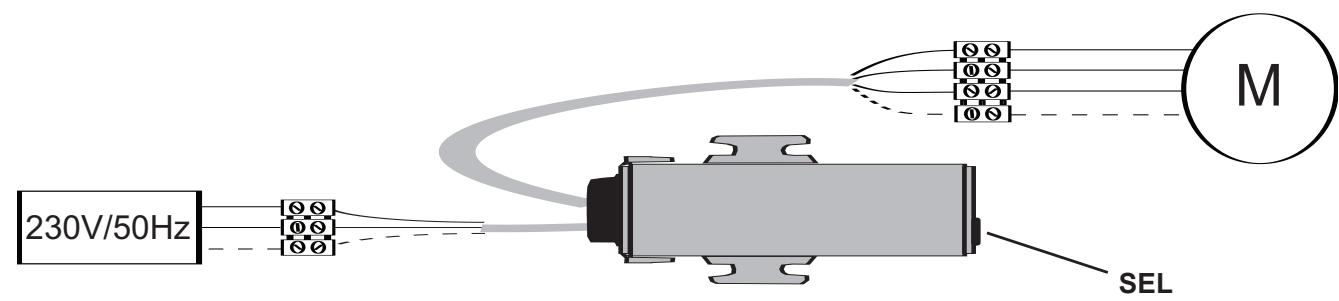

Description des raccords

Cable 1 CONDUCTEUR 230 V

Avec plaque « POWER SUPPLY 230VAC »

• Couleur de cable jaune/vert = mise à la terre
• Couleur de cable BLEU = neutre (conducteur neutre)
• Couleur de cable MARRON = phase (230 volts)

Cable 2 RACCORDEMENT AVEC L'OPÉRATEUR

Avec plaque « OUTPUT MOTOR 230VAC »

• Couleur de cable jaune/vert = mise à la terre
• Couleur de cable BLEU = neutre (conducteur neutre)
• Couleur de cable MARRON = phase (230 volts) sens FERMETURE
• Couleur de cable NOIR = phase (230 volts) sens MONTÉE

Installation / première mise en service étape 1 : câblage

Effectuez le câblage complet du récepteur mais ne branchez pas encore le bloc d'alimentation. Assurez-vous que le récepteur soit facilement accessible pour des réglages ultérieurs.

Étape 2 : SELECTION DES DIVERS RÉGLAGES POSSIBLES :

Réglage pour volets roulants, stores intérieurs ou stores vénitiens

Remarque : Si aucun des réglages du récepteur n'est modifié, vous ne devez pas ouvrir le boîtier du récepteur.

1 Fonctionnement des volets roulants ou des stores vénitiens : Il suffit d'appuyer sur une touche de la télécommande pour que l'opérateur aille jusqu'en fin de course (MONTÉE / DESCENTE).

Fonction stores vénitiens

Un store vénitien possède des positions intermédiaires permettant de régler l'incidence de la lumière. Ce réglage permet, par simple pression d'une touche, de bouger brièvement le store vénitien dans le sens désiré afin de régler l'incidence de la lumière. Si vous appuyez sur la touche de la télécommande pendant plus de 2 secondes, le store vénitien va en fin de course.

Un cavalier JP1 (jumper) se trouve sur la petite commande.

Position 1+2 store vénitien

Position 2+3 volets roulants ou stores vénitiens

Le réglage d'usine est : volets roulants ou stores vénitiens

FONCTION VEILLE AUTOMATIQUE

Lorsque le cavalier JP1 (jumper) est entièrement retiré, l'opérateur connecté fonctionne aussi longtemps que l'émetteur est appuyé.

Ouverture du boitier

• La commande peut être retirée du boîtier du côté des câbles.
• Étape 1 : sur le côté du boîtier où se trouve le câble, vous verrez deux petites oreilles en PVC à proximité du couvercle. Les deux petites tiges en plastique placées dans ces oreilles servent de sécurité de blocage afin que le boîtier ne s'ouvre pas de lui-même. Sortez ces petites tiges en plastique.
• Étape 2 : détache ces pièces les unes des autres. Avec une main sur le câble et l'autre sur le boîtier.
• Opération terminée

Fermeture du boitier

• Étape 1 : assemblage des pièces. Attention : Vous trouvez dans le boîtier des rails de guidage pour la petite platine.
• Étape 2 : faites s'enclencher les agrafes doubles de maintien avec précaution et introduisez complètement les pièces.
• Étape 3: replacez les petites tiges en plastique.
• Opération terminée

Signaux du boitier (BIPS)

Signification des bips sonores :

1 bip = le premier code de télécommande est maintenant enregistré 2 bips = le deuxième code de télécommande est maintenant enregistré 3 bips = début de la programmation 4 bips = fin de la programmation 5 bips = le réglage d'usine est à nouveau activé 6 bips = la mémoire de la télécommande est pleine

Programmation des télécommandes RADI (émetteurs) :

Vous pouvez enregistrer jusqu'à 25 télécommandes.

1. PROGRAMMATION d'une nouvelle télécommande (à 1 canal ou 6 canaux)

Étape 1: Branchez le courant électrique Étape 2 : En utilisant par exemple un stylo-bille, appuyez brièvement et légèrement sur la touche SEL située à l'arrière du boîtier. Vous entendez 3 bips sonores. Puis appuyez immédiatement sur la touche MONTÉE de la télécommande et maintenez-la enfoncée jusqu'à ce que vous entendiez 4 bips sonores. - Opération terminée :

1. PROGRAMMATION d'une nouvelle télécommande (bouton-poussoir mural radio)

Étape 1: Branchez le courant électrique Étape 2 : En utilisant par exemple un stylo-bille, appuyez brièvement et légèrement sur la touche SEL située à l'arrière du boîtier. Vous entendez 3 bips sonores. Puis appuyez immédiatement sur la touche MONTÉE de la télécommande et maintenez-la enfoncée jusqu'à ce que vous entendiez 1 bip sonore. Étape 3: Puis appuyez immédiatement sur la touche DESCENTE de la télécommande et maintenez-la enfoncée jusqu'à ce que vous entendiez 2 bips suivis de 4 bips. - Opération terminée :

Effacement de télécommandes programmées

Il n'est pas possible de supprimer une seule télécommande qui a été programmée. Vous ne pouvez qu'effacer toutes les télécommandes.

Directement sur le récepteur

Suppression directement sur le récepteur

• À l'aide d'un stylo-bille, appuyez légèrement sur la touche SEL située à l'arrête du boîtier et maintenez-la enfoncée. Vous entendez 3 bips suivis de 5 bips.
• Opération terminée

Modification du SENS de rotation

Echangez les câbles MARRON / NOIR qui relient le boîtier au moteur.

Commutation RELAIS

Le temps d'arrêt du relais peut être programmé sur 3 minutes ou en illimité. Pour des automatismes, il faut absolument programmer sur 3 minutes. En illimité par ex. pour l'éclairage. Par défaut la programmation est toujours 3 minutes. Commutation pour changer d'une fonction à l'autre Étape 1: Couper le courant Étape 2: Appuyez, avec un stylo par ex., sur la touche SEL au dos de la box et maintenez l'appui Étape 3: Rebranchez le courant et attendez jusqu'à ce que vous ayez entendu 7 x le beep. Fin

Réglage d'usine

Le réglage d'usine est activé automatiquement lorsque vous effacez les émetteurs.

Tension : 230-240Volt Fréquence: 50-60Hz Entrainement: 230V-500Watt Température: -10 -+70°C Dimensions: 102x27x23mm Protection Box: IP65 Fréquence du radio: 433MHz
