Type de produit	Interrupteur électrique pour volet roulant
Marque	Chamberlain
Modèle	RZ94-05
Tension nominale	230 V
Courant nominal	10 A
Section de conducteurs max.	2,5 mm²
Fonction	Bouton-poussoir et bouton à crans, commutable via adaptateur rouge
Nombre de moteurs max.	1
Protection requise	Disjoncteur de ligne max. 10 A
Installation	Par un électricien qualifié
Utilisation	Commande de volet roulant
Normes	DEEE 2012/19/UE
Élimination	Ne pas jeter avec les déchets ménagers
Entretien	Nettoyer avec un chiffon sec
Sécurité	Respecter les consignes de sécurité avant montage

FOIRE AUX QUESTIONS - RZ94-05 CHAMBERLAIN

Comment installer le bouton rotatif RZ94-05 ?

L'installation doit être réalisée par un électricien qualifié. Avant tout travail, couper le courant. Respecter les prescriptions VDE. Utiliser un disjoncteur de ligne de max. 10 A. Connecter un seul moteur par bouton.

Comment modifier la fonction du bouton (poussoir/crans) ?

Tourner l'adaptateur rouge à 180°. Pour la fonction poussoir, pousser l'adaptateur avec le petit évidement (1) sur le taquet. Pour la fonction poussoir/crans, tourner de 180° et pousser avec le grand évidement (2).

Quelle est la tension d'alimentation requise ?

La tension de secteur est de 230 V, avec un courant nominal de 10 A. La section des conducteurs ne doit pas dépasser 2,5 mm².

Puis-je connecter plusieurs moteurs à un seul bouton ?

Non, un seul moteur par bouton rotatif est autorisé. L'utilisation de deux moteurs ou plus peut les détruire. Respectez les consignes du fabricant du moteur.

Que faire en cas de dysfonctionnement ?

Ne jamais utiliser un appareil défectueux. Couper l'alimentation et faire vérifier l'installation par un électricien. L'appareil ne contient pas de pièces réparables par l'utilisateur.

Comment nettoyer l'interrupteur ?

Nettoyer avec un chiffon sec. Ne pas utiliser de produits abrasifs ou de solvants. Ne pas immerger dans l'eau.

Le bouton RZ94-05 est-il compatible avec tous les volets roulants ?

Il est conçu pour la commande de volets roulants avec moteur monophasé. Vérifiez la compatibilité avec les spécifications de votre moteur (tension, courant).

Quelle protection électrique est nécessaire ?

Il est impératif d'installer un disjoncteur de ligne de calibre max. 10 A en amont pour protéger l'appareil et éviter les surtensions.

Où puis-je trouver des pièces de rechange ?

Les pièces de rechange ne sont pas mentionnées dans la notice. Contactez le service après-vente Chamberlain pour obtenir des informations sur les pièces disponibles.

Comment éliminer l'appareil en fin de vie ?

Conformément à la directive DEEE 2012/19/UE, ne pas jeter avec les ordures ménagères. Déposer l'appareil dans un point de collecte sélective pour déchets électriques. L'emballage doit être trié séparément.

MODE D'EMPLOI RZ94-05 CHAMBERLAIN

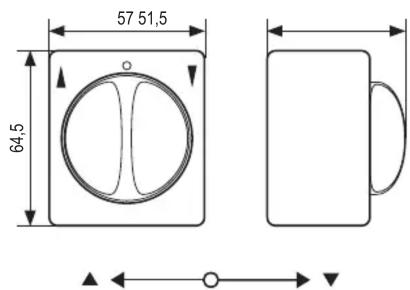

Bouton rotatif de volet roulant

Cette notice...

...décrit le montage et la commande de votre bouton rotatif de volet roulant. Veuillez lire cette notice intégralement. Veuillez respecter toutes les consignes de sécurité avant de commencer les travaux. Veuillez conserver cette notice. En cas de dommages sus au non-respect de la présente notice et des consignes de sécurité qui y figurent, la garantie devient caduque. Nous déclinons toute responsabilité pour les dommages qui en résultent.

Il s'agit de votre sécurité.

Veuillez respecter et observer toutes les consignes identifiées ainsi.

Danger de mort par électrocution.

Ce pictogramme attire l'attention sur les risques lors des interventions sur des branchements, éléments, etc. électriques.

Il exige des mesures de sécurité pour la protection de la santé et de la vie de la personne concernée.

Danger de mort par courant électrique ! Le bouton rotatif de volet roulant ne doit être monté et branché que par un électricien qualifié.

Veuillez noter à ce sujet les prescriptions du VDE et de l'exploitant de votre réseau local.

Danger lié aux surtensions !

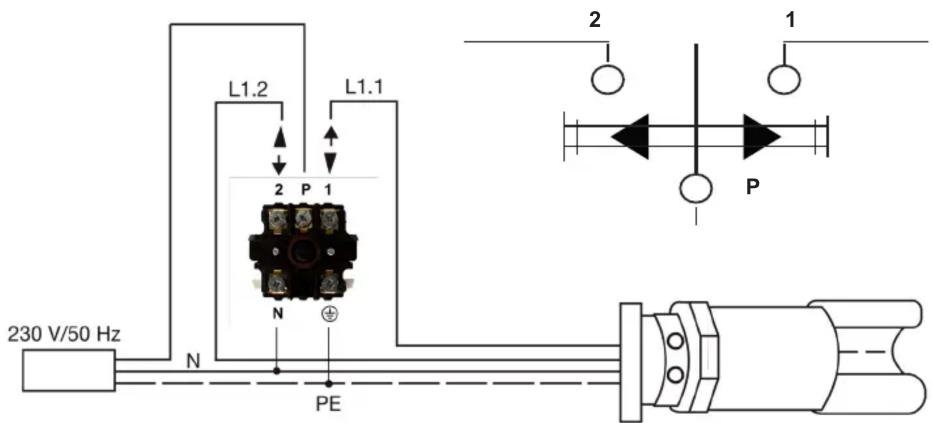

Protégez l'appareil sur site par un disjoncteur de ligne de max. 10 A. Câbler le bouton rotatif de volet roulant pour le cas d'application souhaité. Un seul moteur par bouton rotatif de volet roulant. Lors de l'utilisation de deux ou plus de moteurs, ceux-ci peuvent être détruits (veuillez respecter les consignes du fabricant). L'utilisation d'appareils défectueux peut mettre les personnes en danger et provoquer des dommages matériels (électrisation, court-circuit). Il convient donc de ne jamais utiliser d'appareils défectueux ou endommagés.

Avant le début du montage, s'assurer que le câble d'alimentation correspondant est hors tension.

Fonction de bouton-poussoir et de bouton à crans

En tournant l'adaptateur rouge, la fonction de bouton-poussoir peut e^tre commutée en fonction de bouton-poussoir/à crans.

1. La version de bouton-poussoir est activée lorsque l'adaptateur est poussé avec le petit évidement (1) jusqu'à la butée par dessus ce taquet.
2. La version de bouton-poussoir/à crans est activée lorsque l'adaptateur est tourné de 180° et poussé avec le grand évidement (2) jusqu'à la butée par dessus le taquet.

Caractéristiques techniques

Tesion de secteur: 230V

Courant nominal: 10A

Connecteurs: max. 2,5mm

Elimination

Nos appareils électriques et électroniques ne doivent pas être jetés avec les déchets ménagers et doivent être correctement éliminés après utilisation conformément à la directive DEEE 2012/19/UE, sur les déchets d'appareils électriques et électroniques afin de garantir le recyclage des matériaux. La collecte séparée des déchets d'appareils électriques, entièrement gratuite pour le consommateur, permet une élimination dans le respect de l'environnement.

N° d'enreg. DEEE en Allemagne : DE66256568.

Les emballages générés comme déchets par les consommateurs finaux privés doivent être envoyés à la collecte séparée des déchets mélangés, conformément à la directive. Les emballages ne doivent pas être jetés dans les déchets résiduels, organiques ou même dans la nature. En fonction des matériaux, les matériaux d'emballage doivent être éliminés séparément et dans des conteneurs de recyclage prévus à cet effet, et dans des bacs de recyclage pour certaines municipalités.
