CRXN500 - Moteur tubulaire CHAMBERLAIN - Notice d'utilisation et mode d'emploi gratuit

Type de moteur	Moteur tubulaire
Fonction spéciale	Dispositif de secours à manivelle
Modèles compatibles	CRXN500, CRXN800, CRXN1000
Normes de conformité	DIN EN 60335-2-97, DIN EN 60335-1, DIN EN 55 014-1, DIN EN 55022, DIN EN 61 000-3-2, DIN EN 61 000-3-3, DIN EN 60730-1, DIN EN 300220-3, 2004/108/EC, 1999/5/EC, 2006/95/EC, ETS 300683
Certification	CE, TÜV Rheinland
Fabricant	Non précisé
Installation	Selon instructions fabricant
Fonction de sécurité	Manuelle en cas de panne
Type d'application	Volets roulants
Alimentation	Non précisé
Dimensions	Non précisées
Poids	Non précisé
Garantie	Non précisée
Service client	Disponible par téléphone et email
Langues de la notice	Français, Allemand, Anglais, Néerlandais
Type de commande	Électrique avec manivelle de secours

FOIRE AUX QUESTIONS - CRXN500 CHAMBERLAIN

Comment installer le CHAMBERLAIN CRXN500 ?

Pour installer le CHAMBERLAIN CRXN500, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de disposer des outils nécessaires et de respecter les étapes d'installation pour garantir un fonctionnement optimal.

Que faire si le moteur ne s'allume pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que le disjoncteur n'a pas sauté. Si le problème persiste, contactez le service client.

Comment régler la force de fermeture du CHAMBERLAIN CRXN500 ?

Vous pouvez régler la force de fermeture en utilisant le bouton de réglage situé sur le moteur. Consultez le manuel d'utilisation pour des instructions détaillées sur la façon d'effectuer ce réglage.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez que les piles de la télécommande sont en bon état et correctement installées. Si la télécommande ne fonctionne toujours pas, essayez de la reprogrammer en suivant les instructions du manuel.

Comment effectuer un réinitialisation du système ?

Pour réinitialiser le CHAMBERLAIN CRXN500, débranchez l'appareil, attendez 10 secondes, puis rebranchez-le. Cette action restaurera les paramètres d'usine.

Le produit fait du bruit lors de son utilisation, que faire ?

Un bruit inhabituel peut indiquer un problème d'alignement ou un manque de lubrification. Vérifiez les rails et les composants pour toute obstruction et appliquez un lubrifiant approprié si nécessaire.

Puis-je utiliser le CHAMBERLAIN CRXN500 avec des portes de différentes tailles ?

Le CHAMBERLAIN CRXN500 est conçu pour fonctionner avec des portes de garage standard. Consultez les spécifications du produit pour vous assurer qu'il convient à votre porte.

Où trouver des pièces de rechange pour le CHAMBERLAIN CRXN500 ?

Les pièces de rechange peuvent être achetées directement sur le site web de CHAMBERLAIN ou auprès de revendeurs agréés. Assurez-vous de préciser le modèle lors de votre commande.

MODE D'EMPLOI CRXN500 CHAMBERLAIN

Instructions - Moteur tubulaire à dispositif de secours à manivelle CRXN500, CRXN800 & CRXN1000

Instructions - Tubular motor with manual override function CRXN500, CRXN800 & CRXN1000

Mateur tubulaire avec manivelle

Gamage de produits et contenu du carton

Modèle	Nombre de motorisation par carton
CRXN500	2
CRXN800	2
CRXN1000	2

\section*{Caracteristiques techniques:}

Modèle	Diamètre mm	Couple moteur Nm	Tours/Min rpm	Alimentation V	Fréquence Hz	Intensité A	Puisance absorbée W	Facteur de marche min.	Plage de fin de course Tours d'axe	Démulti-plication *
CRXN500	45	50	12	230	50	0,89	308	4	25	30:1
CRXN800	59	80	15	230	50	1,34	430	4	21	30:1
CRXN1000	59	100	12	230	50	1,36	491	4	21	30:1

*Démultiplication = Nombre de tours de manivelle pour un tour de l'axe

Accessoires manivelle:

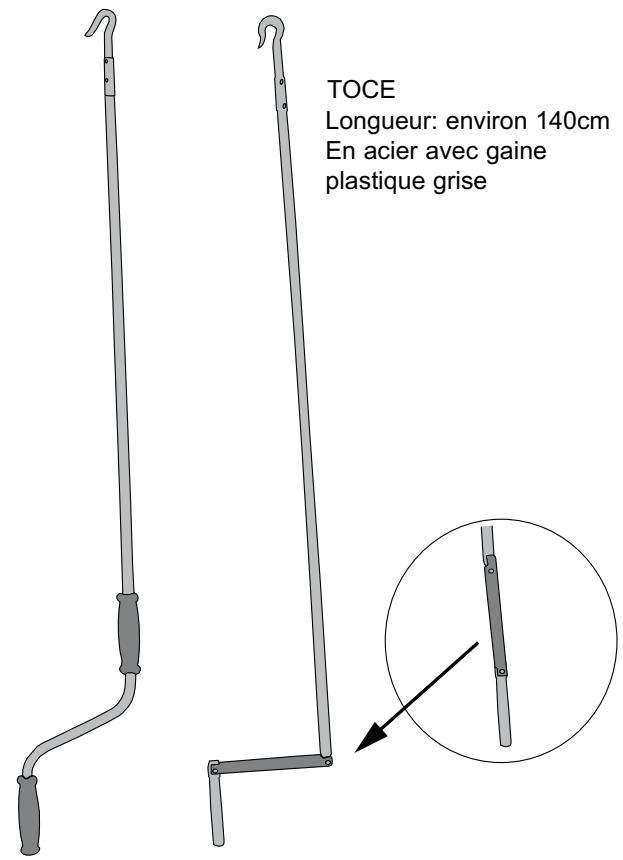

1) Manivelles

TOCE2

Longueur: environ 130cm

En acier

2) Boucle pour enclencher la manivelle:

NHKZB5

Longueur: environ 15cm

En acier avec boute plastique noire

NHKZB3

Longueur: environ 51cm

En acier avec boucle plastique noire

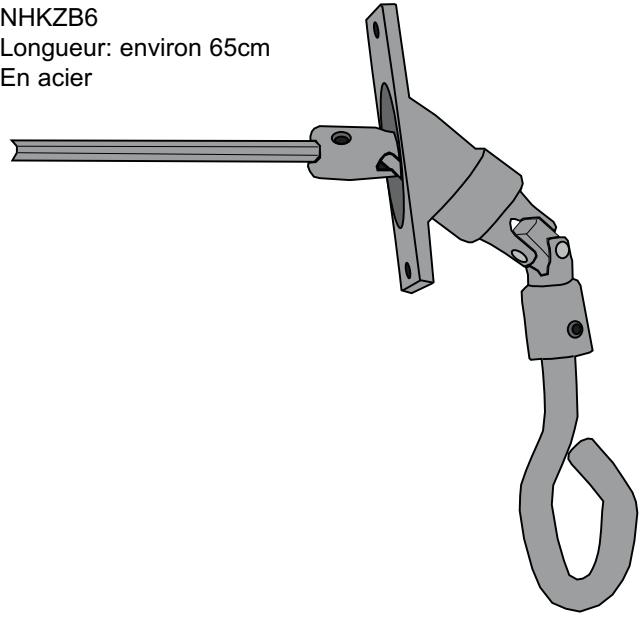

3) Manivelle articulée:

NHKZB6

Longueur: environ 65cm

En acier

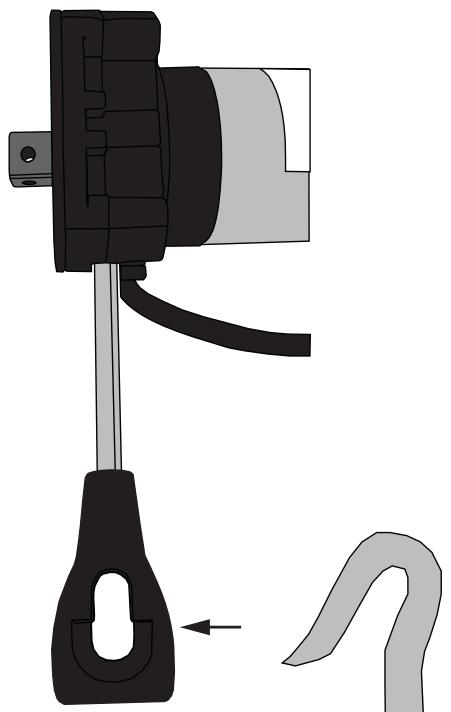

Exemple de montage:

Adaptateur: * = que pour CRXN800/CRXN1000

Adaptateur pour axe octagonal

041ADA860 (60mm)

TAO70E (70mm)

TAO7059E (70mm)*

TAO12559E (125mm)*

Adaptateur pour axe store banners

TAA63E (63mm)

TAA70E (70mm)

TAA78E (78mm)

TAA7859E (78mm)*

Adaptateur pour axe rond

TAR85E (85mm)

TAR102R (102mm)*

Adaptateur pour axe Forjas

TAF70E (70mm)

Adaptateur pour axe ZF

TAZ54E (54mm)

TAZ64E (64mm)

Adaptateur pour axe profilé

TAP65E (65mm)

Serie CRXN

Chamberlain GmbH garantit au premier acheteur de ce produit que le produit est dépourvu de défaut de matériel et/ou de main d'oeuvre pour une période de 24 mois complets (2 ans) après la date d'achat des modèles CRXN500 - CRXN1000. A la réception de ce produit, le premier acheteur au détail est tenu d'inspecter le produit pour rechercher un évientuel défaut visible.

Conditions: La garantie est strictement limitée à la réparation ou au remplacement des pieces de ce produit qui s'avertent être défectueuses, et elle ne couvre pas les frais ou les risques de transport des pieces ou des produits défectueux.

Cette garantie ne couvre pas les dommages qui ne sont pas dus à des defaults, mais qui sont causés par une utilisation déraisonnable (y compris une utilisation qui n'est pas entiement conforme aux instructions fournies par Chamberlain concernant l'installation, le fonctionnement et l'entretien; une absence de maintenance ou de réglage nécessaire; ou toute modification ou alétration du produit), les coûts de main d'œuvre associés au demontage et à la réinstallation d'une unité réparée ou remplaçée, ou les piles de rechange.

Un produit sous garantie qui s'avere etre defectieux en materiaiu et/ou en main d'oeuvre sera réparé ou remplace (au choix de Chamberlain) sans que le propriétaire n'ait à payer pour la réparation et/ou le remplacement des pieces et/ou du produit. Les pieces defectueuses seront réparées ou remplacées par des pieces neuves ou reconstruites à l'usine, au choix de Chamberlain GmbH.

Si, au cours de la période de garantie, le produit semble etre defectueux, veuillez contacter le magasin qui vous l'avait vendu.

Cette garantie n'afcete pas les droits juridiques de l'acheteur dans le cadre des lois nationales applicables en vigueur, ou les droits de l'acheteur contre le détaillant associés à un contrat d'achat et de vente. Dans l'absence de lois nationales ou de lois de la CEE applicables, cette garantie constituyaer le remede unique et exclusif de l'acheteur, et ni Chamberlain GmbH, ni ses filiales ou distributeurs ne seront tenus responsables de tout dommage indirect ou conséquentiel pour toute garantie explicite ou implicite concernant ce produit. Aucun représentant ou autre personne n'est autorisé à assumer toute autre responsabilité au nom de Chamberlain GmbH à propos de la vente de ce produit.

GARANTIE VAN DE BUISMOTOR
