Type de moteur	Moteur tubulaire
Fonction de secours	Manivelle manuelle
Modèles compatibles	CRXN500, CRXN800, CRXN1000
Normes de conformité	DIN EN 60335-2-97, DIN EN 60335-1, DIN EN 55 014-1, DIN EN 55022, DIN EN 61 000-3-2, DIN EN 61 000-3-3, DIN EN 60730-1, DIN EN 300220-3, 2004/108/EC, 1999/5/EC, 2006/95/EC, ETS 300683
Certification	CE, TÜV Rheinland
Fabricant	Non précisé
Installation	Selon instructions fabricant
Utilisation	Volets roulants automatiques
Alimentation	Non précisé
Type de commande	Électrique avec manivelle de secours
Protection	Conforme aux normes européennes
Garantie	Non précisé
Service après-vente	Contact par téléphone ou email
Dimensions	Non précisé
Poids	Non précisé
Accessoires inclus	Non précisé

FOIRE AUX QUESTIONS - CRXN1000 CHAMBERLAIN

Comment installer le CHAMBERLAIN CRXN1000 ?

Suivez les instructions fournies dans le manuel d'installation. Assurez-vous que tous les composants sont présents et que vous avez les outils nécessaires.

Le moteur ne fonctionne pas, que faire ?

Vérifiez si l'appareil est correctement alimenté. Assurez-vous que le disjoncteur n'a pas sauté et que le câble d'alimentation est en bon état.

Comment programmer la télécommande ?

Appuyez sur le bouton de programmation sur le moteur, puis sur le bouton de la télécommande que vous souhaitez programmer. Suivez les instructions dans le manuel pour finaliser la programmation.

Que faire si la porte ne s'ouvre pas complètement ?

Vérifiez les réglages de la course de la porte. Il peut être nécessaire d'ajuster les limites d'ouverture et de fermeture dans les paramètres du moteur.

Y a-t-il une garantie pour le CHAMBERLAIN CRXN1000 ?

Oui, le produit est généralement couvert par une garantie limitée. Vérifiez les détails de la garantie dans le manuel ou sur le site du fabricant.

Comment résoudre les problèmes de connexion Wi-Fi ?

Assurez-vous que votre routeur fonctionne correctement et que le CHAMBERLAIN CRXN1000 est à portée du signal. Redémarrez le moteur et réessayez de le connecter via l'application.

Que faire si le capteur de sécurité ne fonctionne pas ?

Vérifiez si le capteur est obstrué par des débris ou si les connexions sont bien en place. Nettoyez le capteur et assurez-vous qu'il est correctement aligné.

Comment réinitialiser le CHAMBERLAIN CRXN1000 ?

Pour réinitialiser, localisez le bouton de réinitialisation sur le moteur et maintenez-le enfoncé pendant environ 10 secondes jusqu'à ce que les voyants clignotent.

Le moteur fait du bruit, que dois-je faire ?

Vérifiez si les rails sont bien lubrifiés et si rien ne bloque le mouvement de la porte. Un bruit persistant peut nécessiter l'assistance d'un professionnel.

Comment obtenir un support technique ?

Vous pouvez contacter le service client de Chamberlain via leur site web ou par téléphone pour obtenir de l'aide technique.

MODE D'EMPLOI CRXN1000 CHAMBERLAIN

Instructions - Moteur tubulaire à dispositif de secours à manivelle CRXN500, CRXN800 & CRXN1000

Instructions - Tubular motor with manual override function CRXN500, CRXN800 & CRXN1000

Mateur tubulaire avec manivelle

Gamage de produits et contenu du carton

Modèle	Nombre de motorisation par carton
CRXN500	2
CRXN800	2
CRXN1000	2

\section*{Caracteristiques techniques:}

Modèle	Diamètre mm	Couple moteur Nm	Tours/Min rpm	Alimentation V	Fréquence Hz	Intensité A	Puisance absorbée W	Facteur de marche min.	Plage de fin de course Tours d'axe	Démulti-plication *
CRXN500	45	50	12	230	50	0,89	308	4	25	30:1
CRXN800	59	80	15	230	50	1,34	430	4	21	30:1
CRXN1000	59	100	12	230	50	1,36	491	4	21	30:1

*Démultiplication = Nombre de tours de manivelle pour un tour de l'axe

Accessoires manivelle:

1) Manivelles

TOCE2

Longueur: environ 130cm

En acier

2) Boucle pour enclencher la manivelle:

NHKZB5

Longueur: environ 15cm

En acier avec boucle plastique noire

NHKZB3

Longueur: environ 51cm

En acier avec boucle plastique noire

3) Manivelle articulée:

NHKZB6

Longueur: environ 65cm

En acier

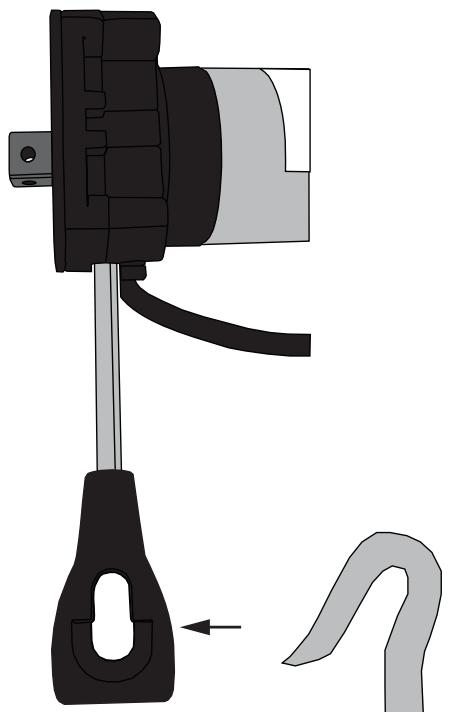

Exemple de montage:

Adaptateur: * = que pour CRXN800/CRXN1000

Adaptateur pour axe octagonal

041ADA860 (60mm)

TAO70E (70mm)

TAO7059E (70mm)*

TAO12559E (125mm)*

Adaptateur pour axe store banners

TAA63E (63mm)

TAA70E (70mm)

TAA78E (78mm)

TAA7859E (78mm)*

Adaptateur pour axe rond

TAR85E (85mm)

TAR102R (102mm)*

Adaptateur pour axe Forjas

TAF70E (70mm)

Adaptateur pour axe ZF

TAZ54E (54mm)

TAZ64E (64mm)

Adaptateur pour axe profilé

TAP65E (65mm)

Serie CRXN

Buismotoren metoodhandslinger

Chamberlain GmbH garantit au premier acheteur de ce produit que le produit est dépourvu de défaut de matériel et/ou de main d'oeuvre pour une période de 24 mois complets (2 ans) après la date d'achat des modèles CRXN500 - CRXN1000. A la réception de ce produit, le premier acheteur au détail est tenu d'inspecter le produit pour rechercher un évientuel défaut visible.

Conditions: La garantie est strictement limitée à la réparation ou au remplacement des pieces de ce produit qui s'avertent être défectueuses, et elle ne couvre pas les frais ou les risques de transport des pieces ou des produits défectueux.

Cette garantie ne couvre pas les dommages qui ne sont pas dus à des defaults, mais qui sont causés par une utilisation déraisonnable (y compris une'utilisation qui n'est pas entiement conforme aux instructions fournies par Chamberlain concernant l'installation, le fonctionnement et l'entretien; une absence de maintenance ou de réglage nécessaire; ou toute modification ou alération du produit), les coûts de main d'œuvre associés au démontage et à la réinstallation d'une unité réparée ou remplacée, ou les piles de rechange.

Un produit sous garantie qui s'avere etre defectueux en materiaiu et/ou en main d'oeuvre sera réparé ou remplaced (au choix de Chamberlain) sans que le propriétaire n'ait a payer pour la réparation et/ou le remplacement des pieces et/ou du produit. Les pieces défectueuses seront réparées ou replacées par des pieces neuves ou reconstruites à l'usine, au choix de Chamberlain GmbH.

Si, au cours de la période de garantie, le produit semble etre defectueux, veuillez contacter le magasin qui vous l'avait vendu.

Cette garantie n'afcette pas les droits juridiques de l'acheteur dans le cadre des lois nationales applicables en vigueur, ou les droits de l'acheteur contre le détaillant associés à un contrat d'achat et de vente. Dans l'absence de lois nationales ou de lois de la CEE applicables, cette garantie constituyaer le remède unique et exclusif de l'acheteur, et ni Chamberlain GmbH, ni ses filiales ou distributeurs ne seront tenus responsables de tout dommage indirect ou conséquentiel pour toute garantie explicite ou implicite concernant ce produit. Aucun représentant ou autre personne n'est autorisé à assumer toute autre responsabilité au nom de Chamberlain GmbH à propos de la vente de ce produit.

GARANTIE VAN DE BUISMOTOR
