6605 - Imprimante laser couleur XEROX - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Imprimante multifonction couleur laser
Résolution d'impression	Jusqu'à 1200 x 2400 dpi
Vitesse d'impression	Jusqu'à 30 pages par minute (ppm)
Fonctions principales	Impression, copie, numérisation, fax
Alimentation électrique	220-240 V, 50/60 Hz
Dimensions approximatives	420 x 420 x 360 mm
Poids	Environ 20 kg
Capacité du bac d'alimentation	250 feuilles
Compatibilités	Windows, macOS, Linux
Connectivité	USB 2.0, Ethernet, Wi-Fi
Entretien et nettoyage	Nettoyage régulier des rouleaux et de l'intérieur de l'imprimante
Pièces détachées et réparabilité	Cartouches de toner, tambours, pièces de maintenance disponibles
Sécurité	Fonctions de sécurité intégrées, telles que le cryptage des données et l'accès sécurisé
Garantie	1 an de garantie limitée

FOIRE AUX QUESTIONS - 6605 XEROX

Comment résoudre un bourrage papier sur l'imprimante Xerox 6605 ?

Pour résoudre un bourrage papier, ouvrez le capot de l'imprimante et retirez délicatement le papier coincé. Assurez-vous de vérifier tous les chemins du papier et de retirer les morceaux déchirés.

Pourquoi mon imprimante Xerox 6605 imprime-t-elle des pages blanches ?

Des pages blanches peuvent être causées par un toner vide ou mal installé. Vérifiez le niveau de toner et remplacez-le si nécessaire. Assurez-vous également que le toner est correctement installé.

Comment réinitialiser mon imprimante Xerox 6605 ?

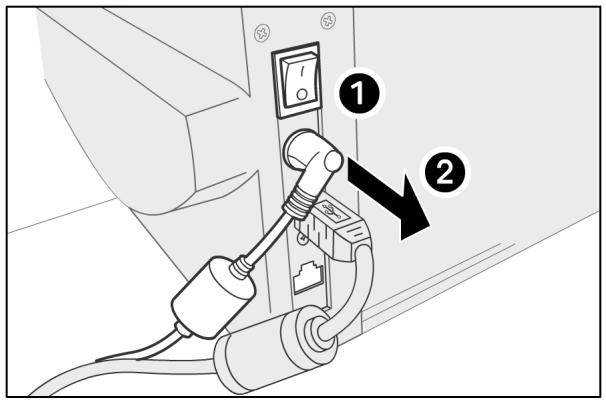

Pour réinitialiser l'imprimante, éteignez-la, débranchez le câble d'alimentation, attendez 30 secondes, puis rebranchez le câble et rallumez l'imprimante.

Que faire si l'imprimante ne se connecte pas au réseau Wi-Fi ?

Vérifiez que le réseau Wi-Fi est opérationnel et que l'imprimante est à portée. Accédez au menu des paramètres réseau de l'imprimante pour reconnecter le Wi-Fi en entrant le mot de passe correct.

Comment nettoyer les rouleaux d'alimentation de l'imprimante ?

Pour nettoyer les rouleaux d'alimentation, éteignez l'imprimante, ouvrez le capot et utilisez un chiffon doux légèrement humidifié avec de l'eau pour essuyer les rouleaux. Assurez-vous qu'ils sont complètement secs avant de refermer l'imprimante.

Mon imprimante Xerox 6605 affiche un message d'erreur. Que faire ?

Notez le code d'erreur affiché et consultez le manuel de l'utilisateur pour des instructions spécifiques. Vous pouvez également essayer de redémarrer l'imprimante.

Comment mettre à jour le pilote de l'imprimante Xerox 6605 ?

Visitez le site Web de Xerox, recherchez le modèle 6605 et téléchargez la dernière version du pilote compatible avec votre système d'exploitation. Suivez les instructions d'installation.

Pourquoi mon impression est-elle floue ou de mauvaise qualité ?

Une impression floue peut être causée par un toner usé, une tête d'impression sale ou des paramètres d'impression incorrects. Vérifiez le niveau de toner, nettoyez la tête d'impression et assurez-vous que les paramètres sont adaptés.

Comment changer le toner sur l'imprimante Xerox 6605 ?

Ouvrez le capot de l'imprimante, retirez le toner usé en le tirant vers vous, puis insérez le nouveau toner en suivant les instructions dans le manuel. Refermez le capot une fois terminé.

Où trouver le numéro de série de mon imprimante Xerox 6605 ?

Le numéro de série se trouve généralement sur une étiquette à l'arrière ou sous l'imprimante. Vous pouvez également le trouver dans le menu des paramètres de l'imprimante.

MODE D'EMPLOI 6605 XEROX

Guide de l'utilisateur

© 2010 Xerox Corporation. Tous droits réservés. XEROX® et Xerox and Design®, 6604/6605 Solution, Accxes® et FreeFlow® sont des marques de commerce de Xerox Corporation aux États-Unis et/ou dans les autres pays.

Microsoft Windows® est une marque de commerce de Microsoft Corporation aux États-Unis et (ou) dans d'autres pays. Adobe®, PostScript®, PostScript® 3™ et le logo PostScript® sont des marques de commerce de Adobe Systems Incorporated aux États-Unis et/ou dans d'autres pays. AutoCAD® est une marque déposée d'Autodesk, Inc. L'apparance, la fabrication et les spécifications du produit sont sujets à modification sans préavis.

Sommaire

1 Présentation du produit 1-1

Présentation des outils de logiciel du produit. 1-1

Éléments de la machine 1-2

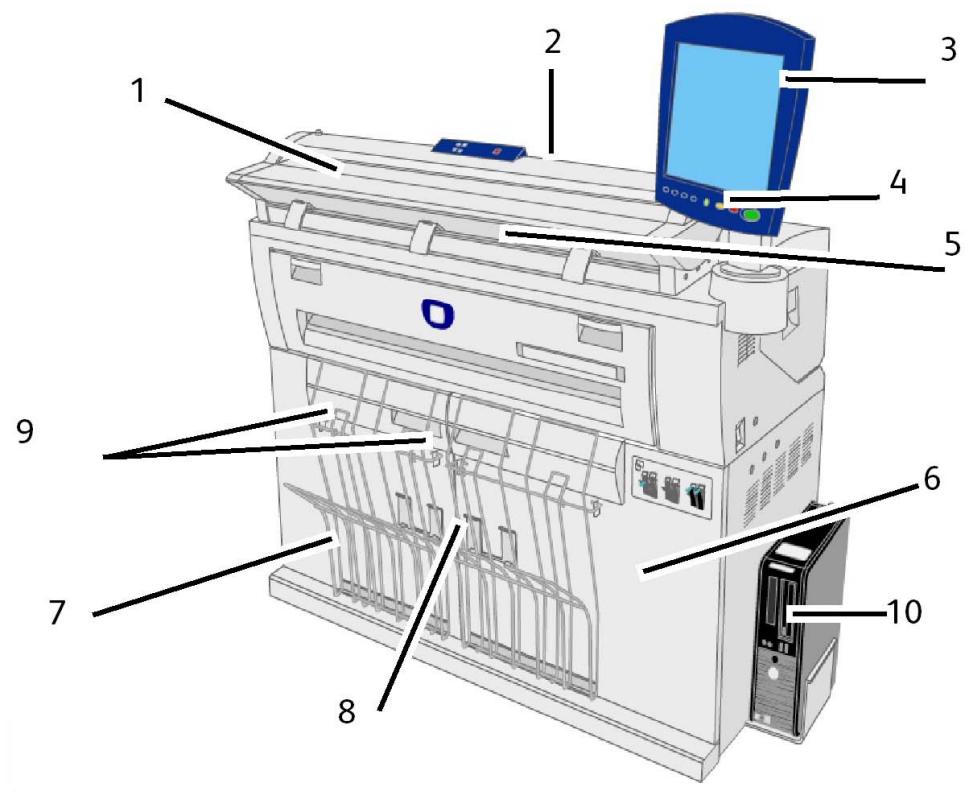

Vue avant 1-2

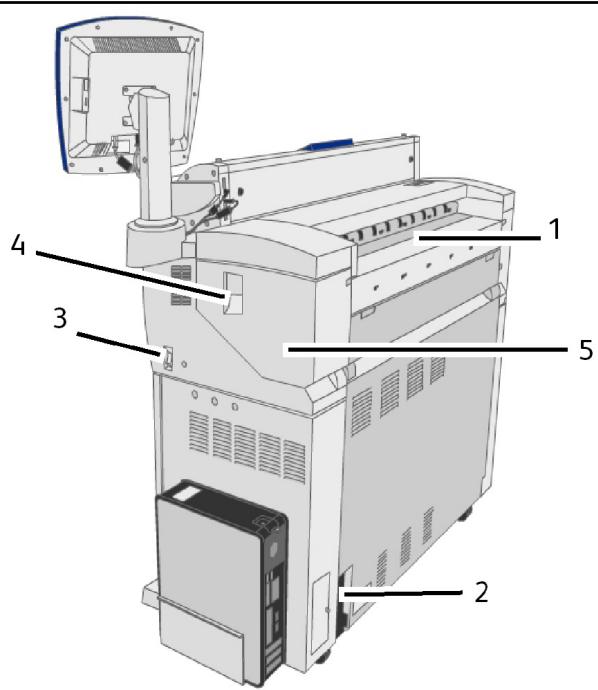

Vue arrriere. 1-4

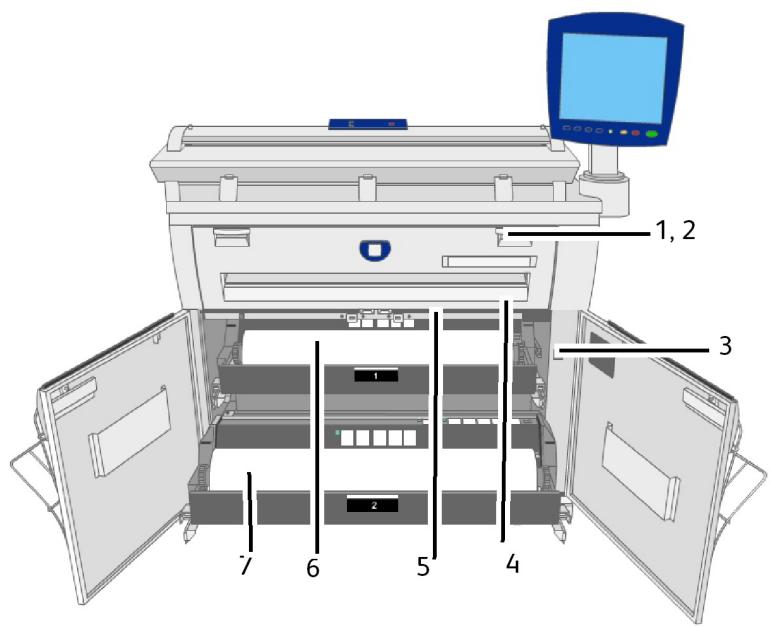

Vue avant (panneaux ouverts) 1-5

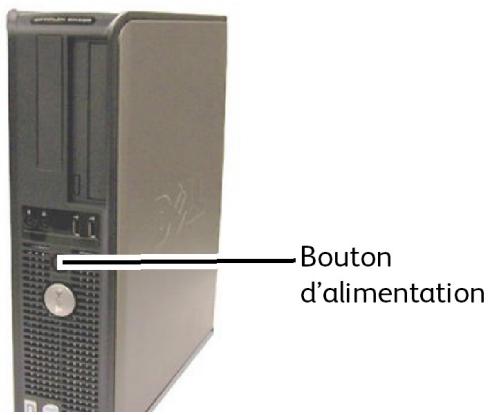

Vue avant du contrôle 1-6

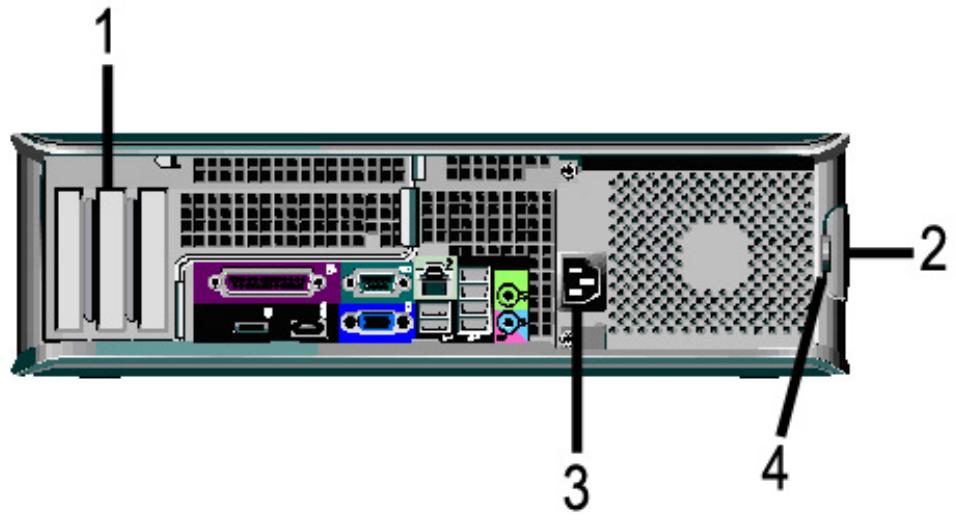

Vue arriere du contrôle 1-7

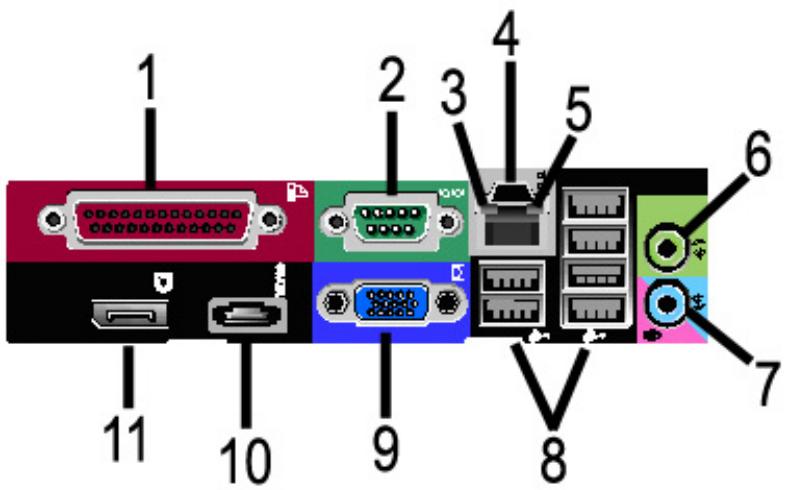

Connecteurs du panneau arrêté du contrôle. 1-7
Cables et connecteurs du contrôle 1-9

Scanner 1-9

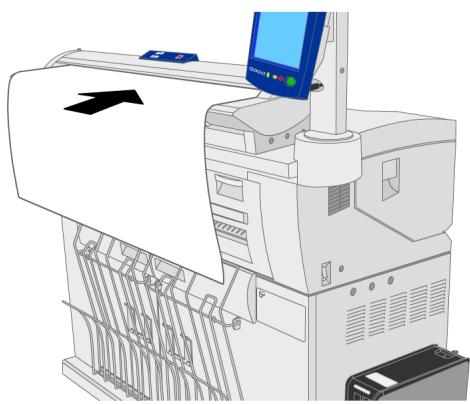

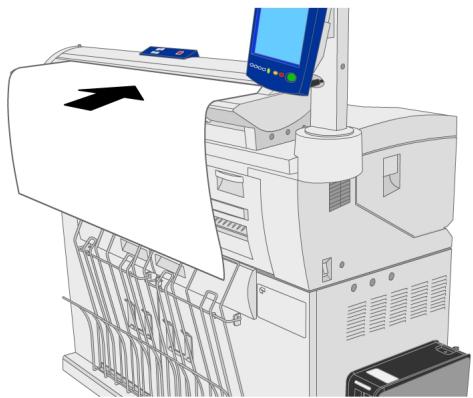

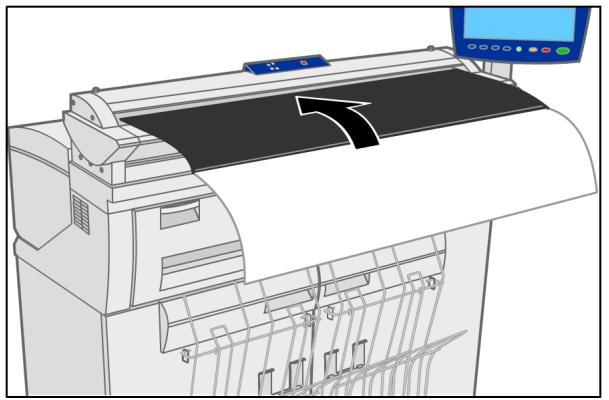

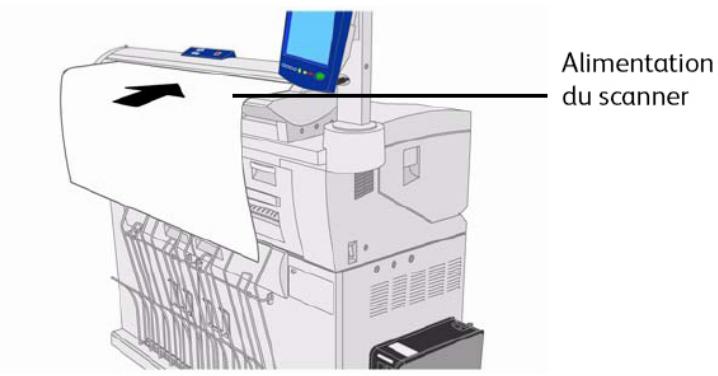

Chargement des documents. 1-9

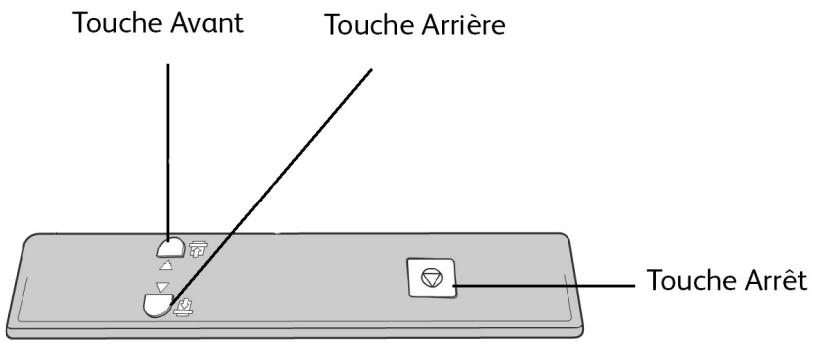

Panneau de commande du scanner. 1-10

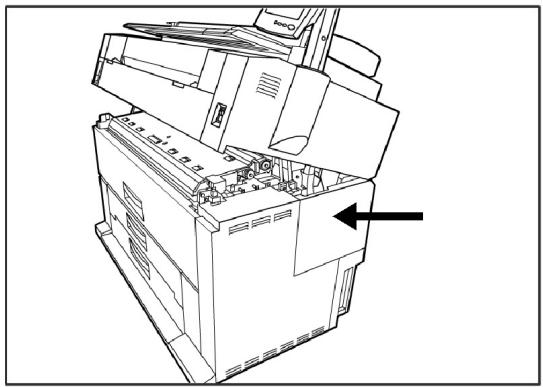

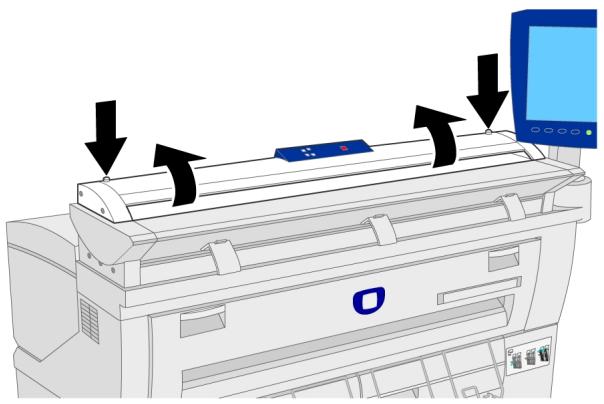

Ouverture et fermetre du scanner. 1-11

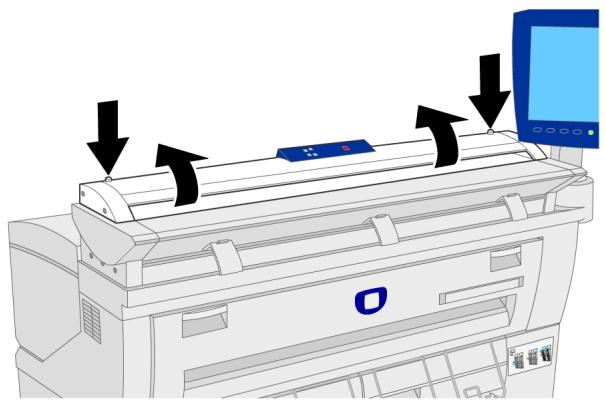

Pour ouvrir le scanner. 1-11

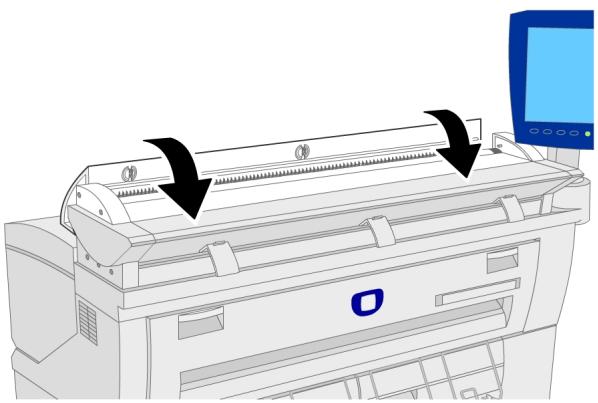

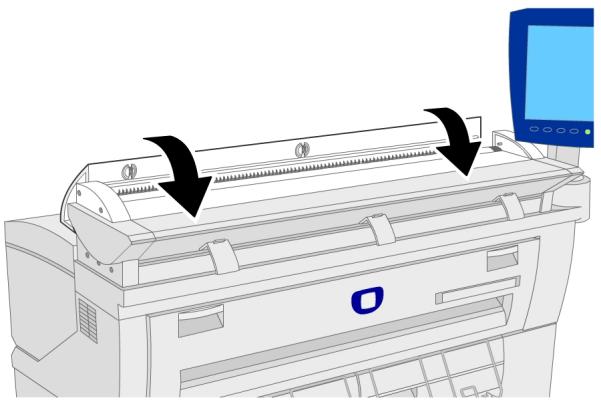

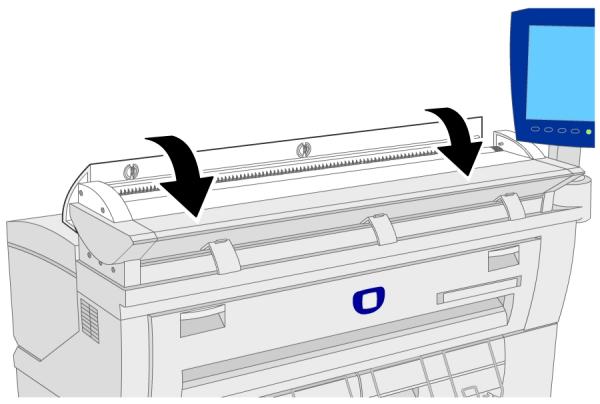

Pourfermerlescanner. 1-12

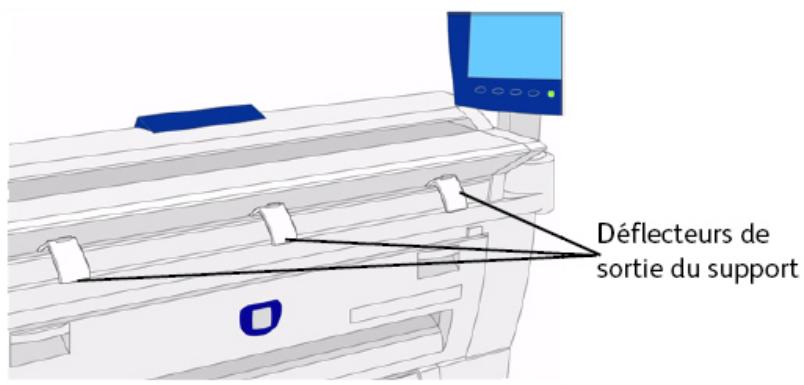

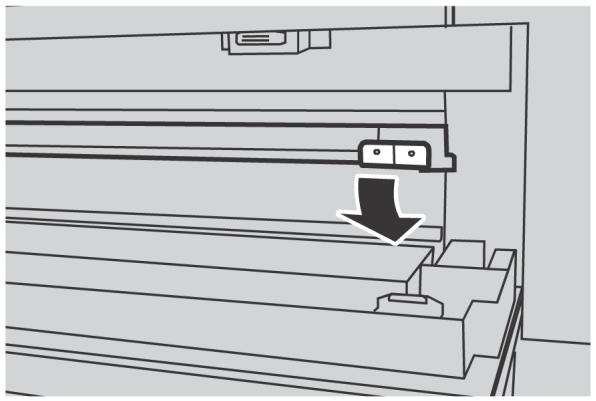

Deflecteurs de sortie du support. 1-12

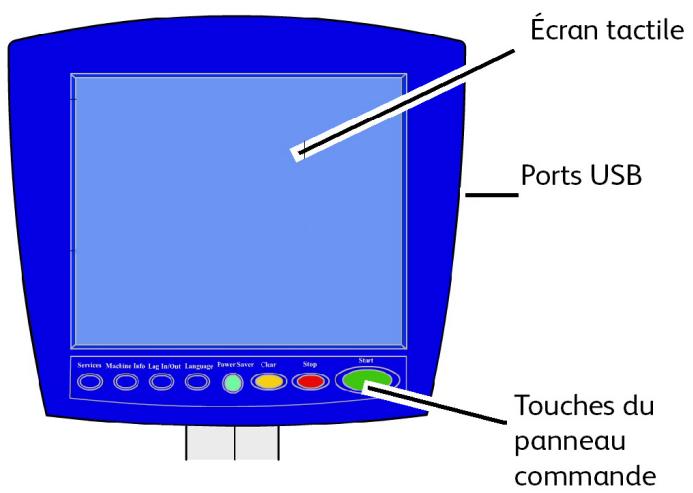

Interface utilisateur (IU) 1-13
Écran tactile. 1-14

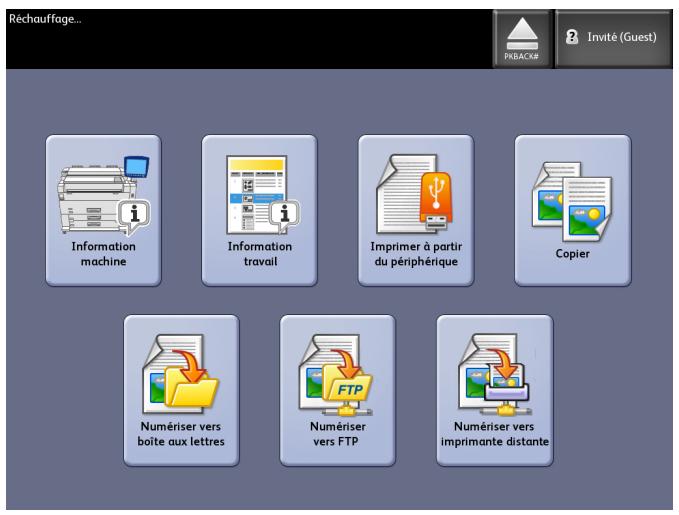

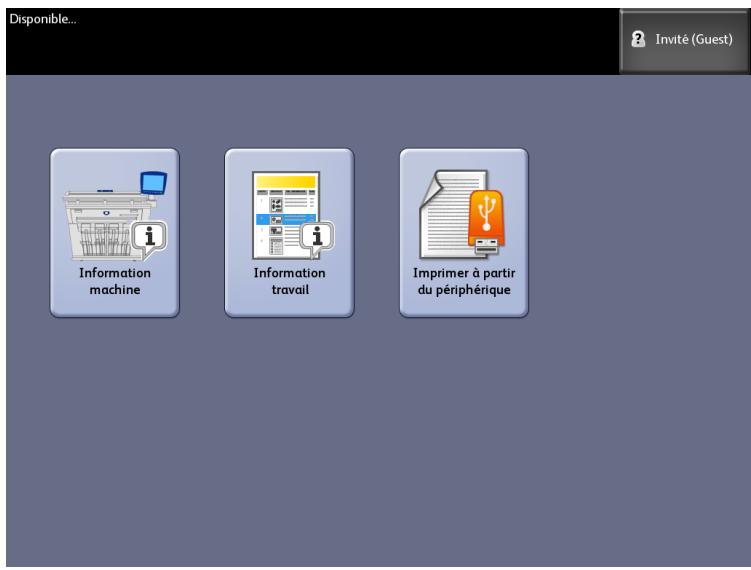

Utilisation de I'écran tactile 1-14

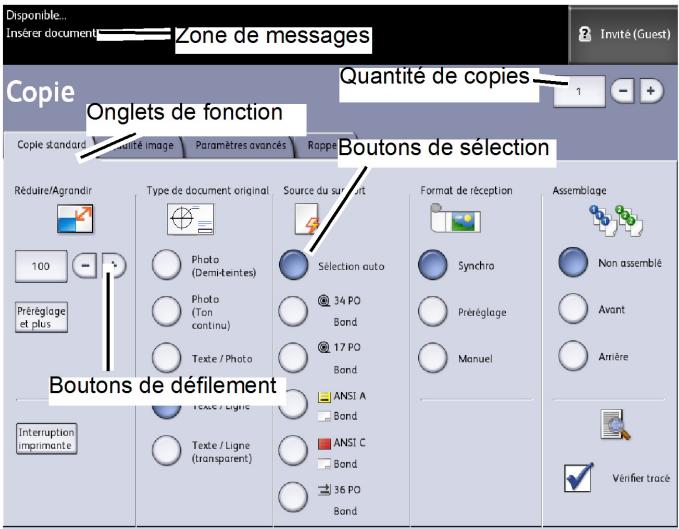

Caracteristiques et fonctions de I'ecran tactile. 1-16
Claviers. 1-17

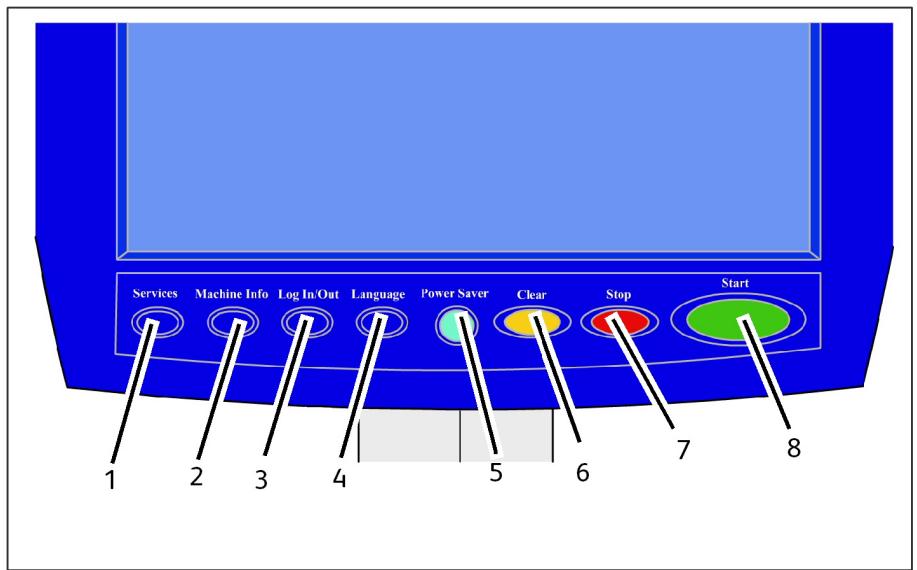

Panneau de commande 1-18

Panneau de commande. 1-18
Langue 1-19

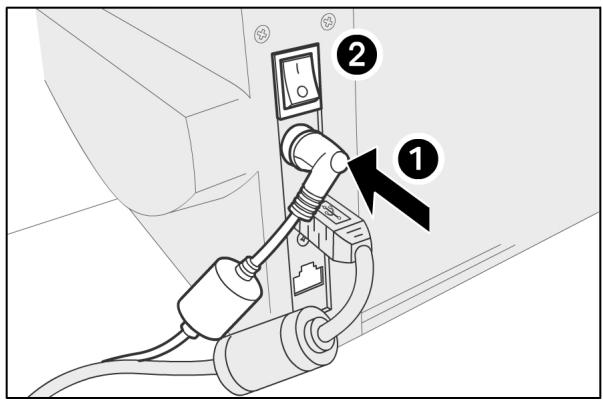

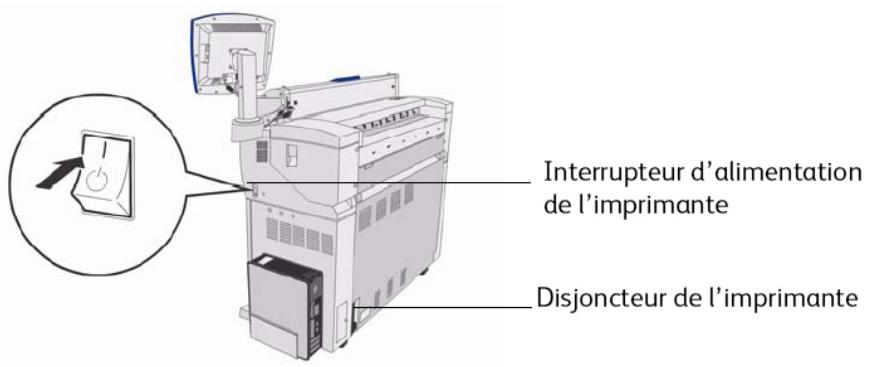

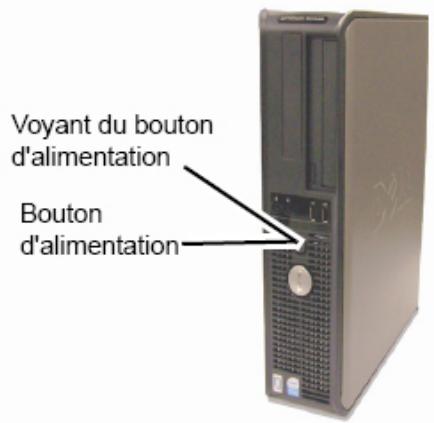

Mise sous tension du système 1-20

Utilisation de la fonction Économie d'énergie. 1-20
Mise sous tension du système 1-21

Chargement des documents 1-22

Précautions lors de la manipulation des documents. 1-22
Strégties de copie pour les documents spéciaux. 1-23

Source du support. 1-26
Pour spécifier la source du support. 1-26

Types de support et chargement 1-27

Support imprimable 1-27
Manipulation et stockage du support. 1-29

Manipulation du support. 1-29

Stockage du support. 1-29

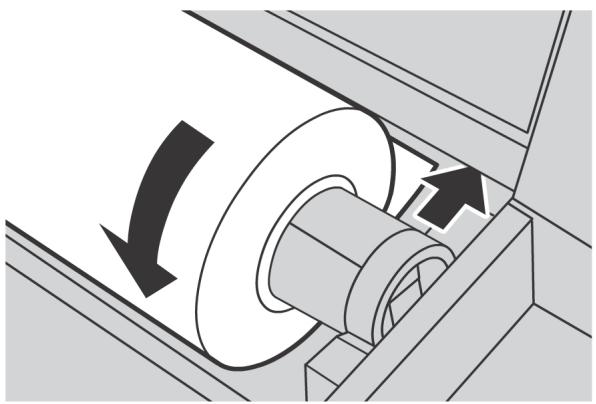

Chargement d'un support en rouleau. 1-30

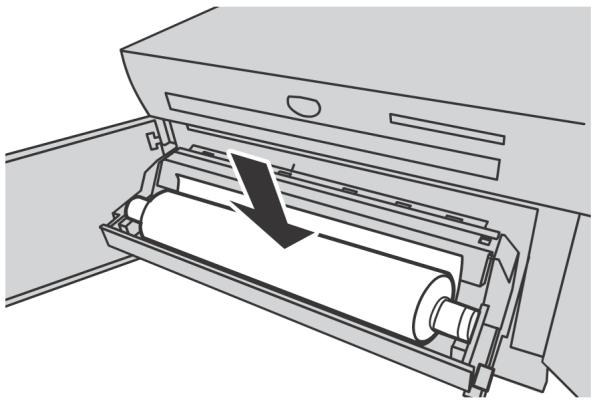

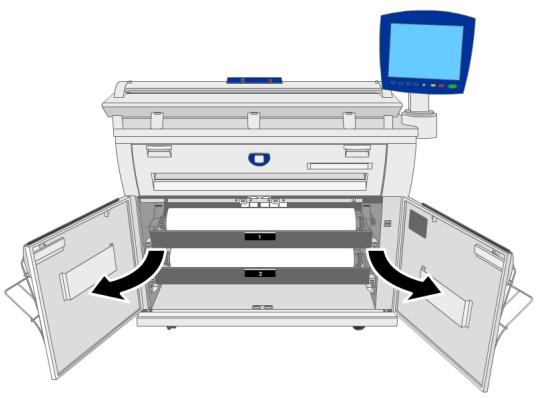

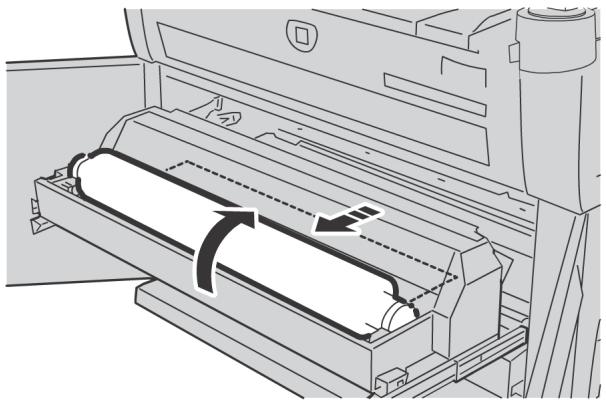

Chargement du support en rouleau. 1-30

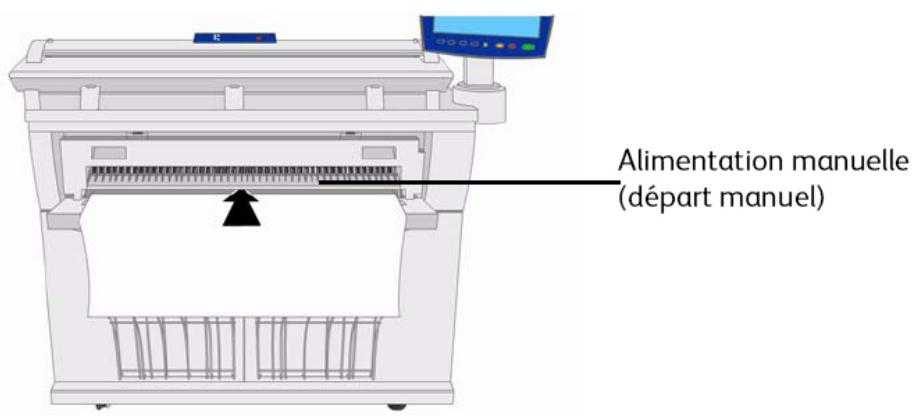

Alimentation manuelle (départ manuel) 1-34

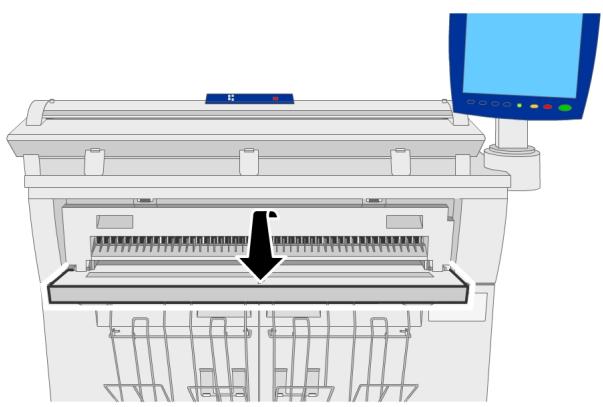

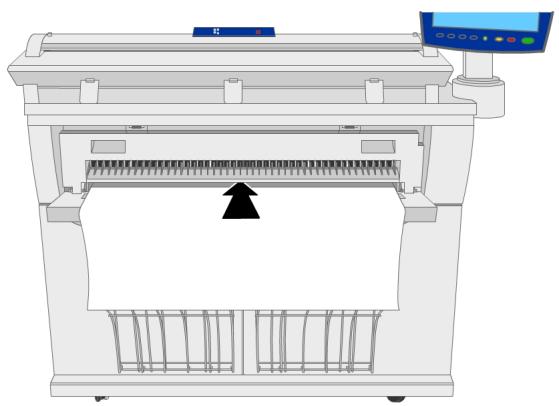

Impression de feuilles coupées. 1-35

Coupe du support en rouleau. 1-36

Coupe du support en rouleau. 1-36

Réglages du support. 1-38

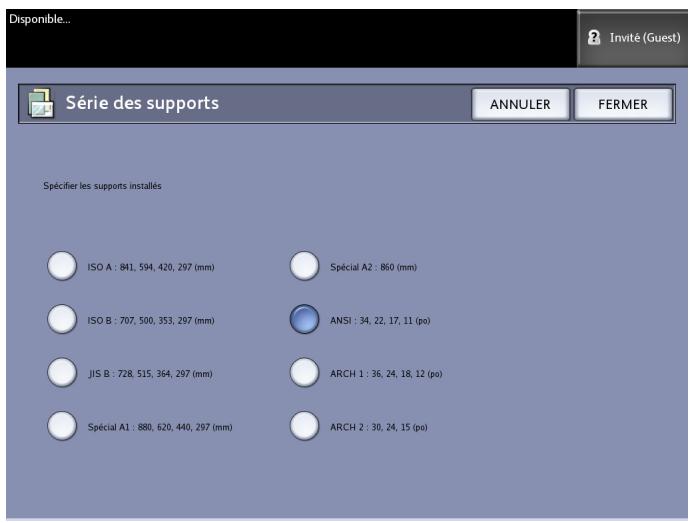

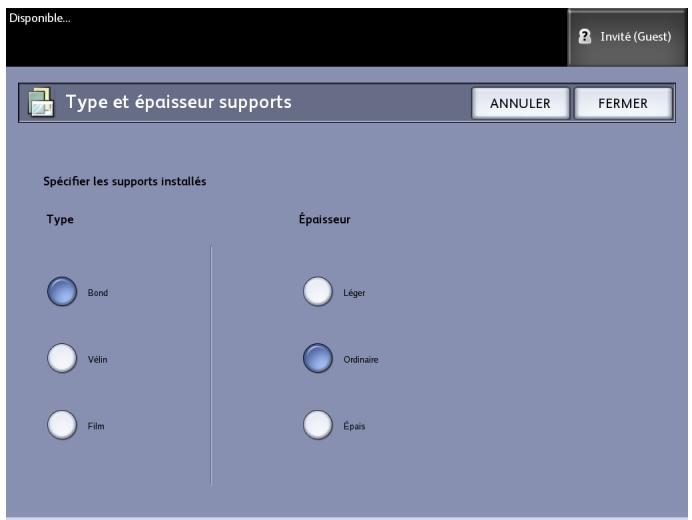

Réglage du support. 1-39

2 Impression et copie de documents 2-1

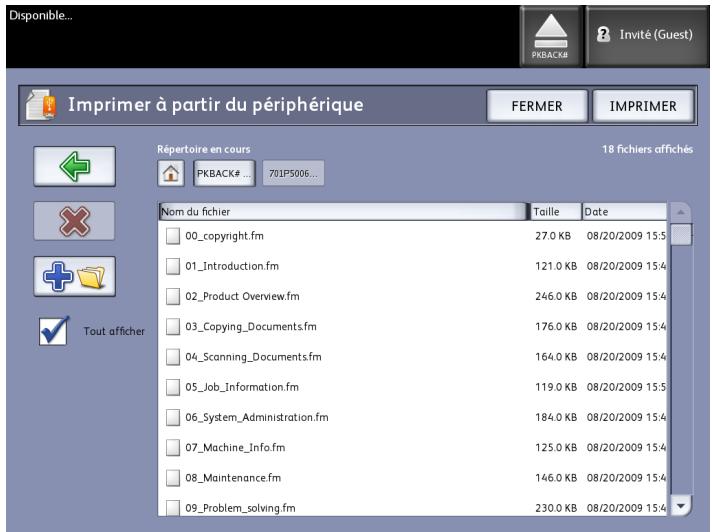

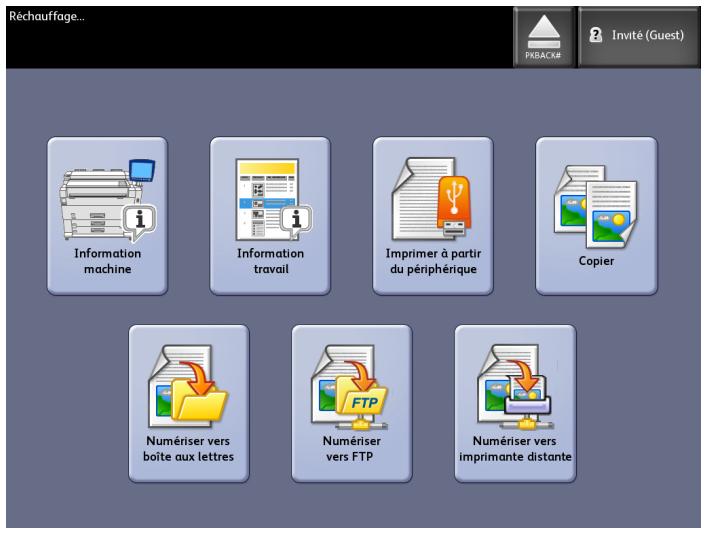

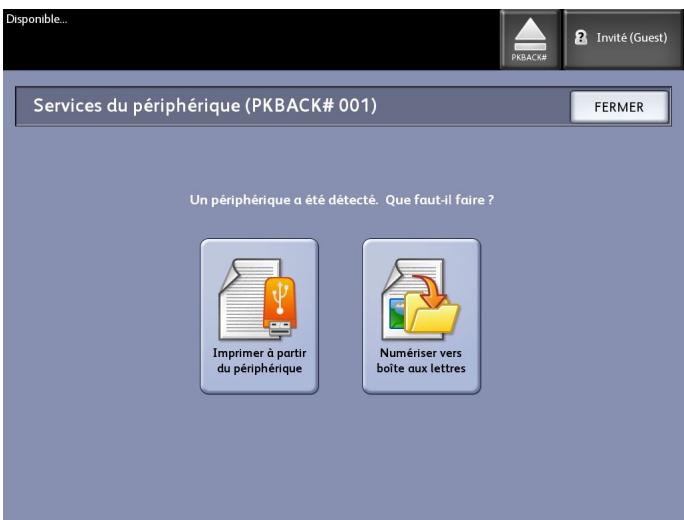

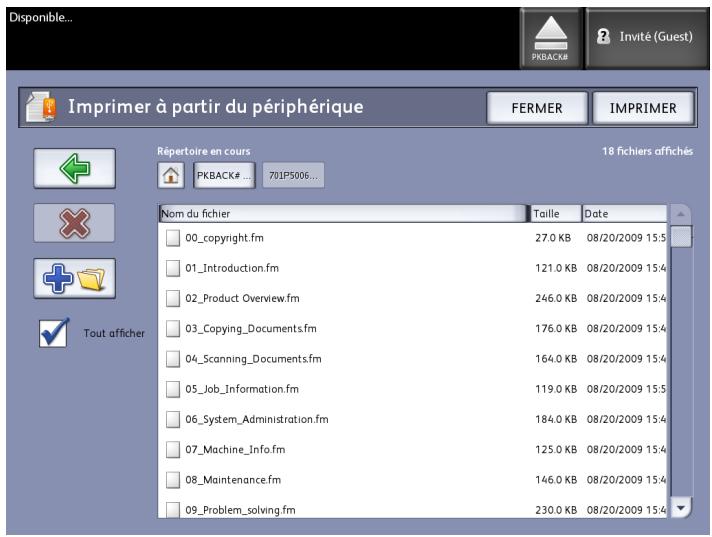

Imprimer à partir du périphérique 2-1

Procedures de copie 2-3

Étape 1: Sélectionner les fonctions. 2-3

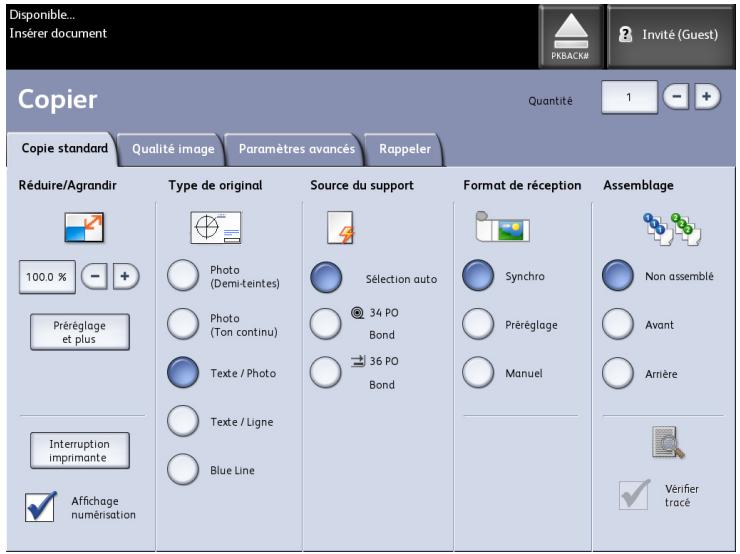

Onglet Copie standard. 2-3

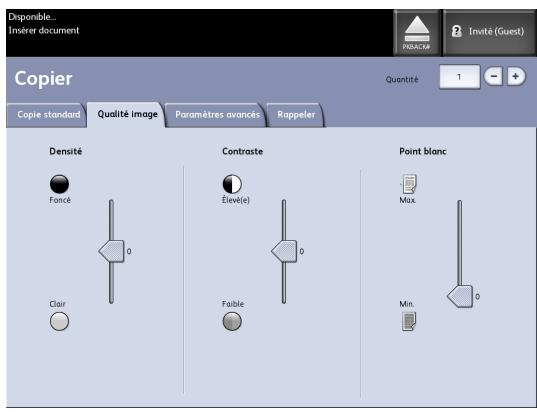

Onglet Qualité image. 2-4

Onglet Paramètres avances 2-5

Étape 2: Entrer le nombre de copies. 2-6

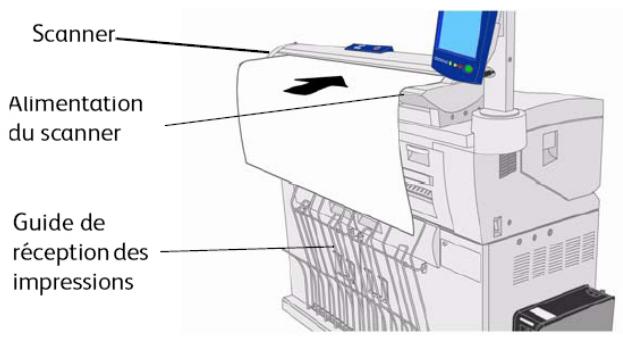

Étape 3: Copier le document. 2-6

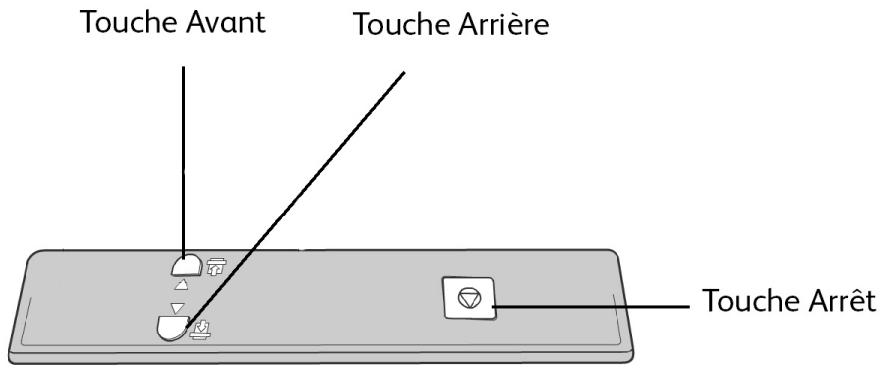

Étape 4: Arrêt d'un travail de copie. 2-7

Copies à l'aide de l'alimentation manuelle (départ manuel) 2-8

Configuration des selections de copie 2-9

Réduire/Agrandir. 2-10

Réduire/Agrandir en utilisant le Facteur d'échelle 2-10

Réduire/Agrandir en utilisant la fonction Préréglage et plus. 2-10

Type de document original. 2-11

Format de réception 2-12

Assemblage. 2-12

Assemblage (Jeux) 2-13

Spécifications d'un jeu de copies (photos seulement) 2-13

Spécifications d'un jeu de copies. 2-15

Vérifier trace 2-16

Interruption imprimante. 2-17

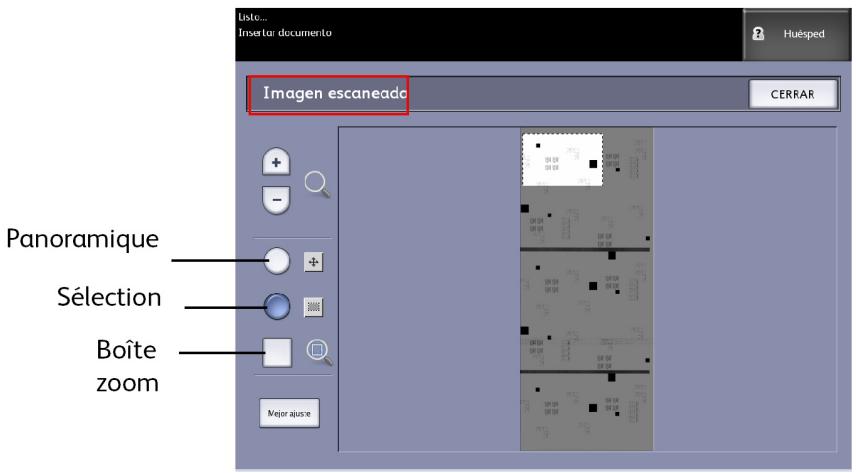

Afficher la numérisation 2-18

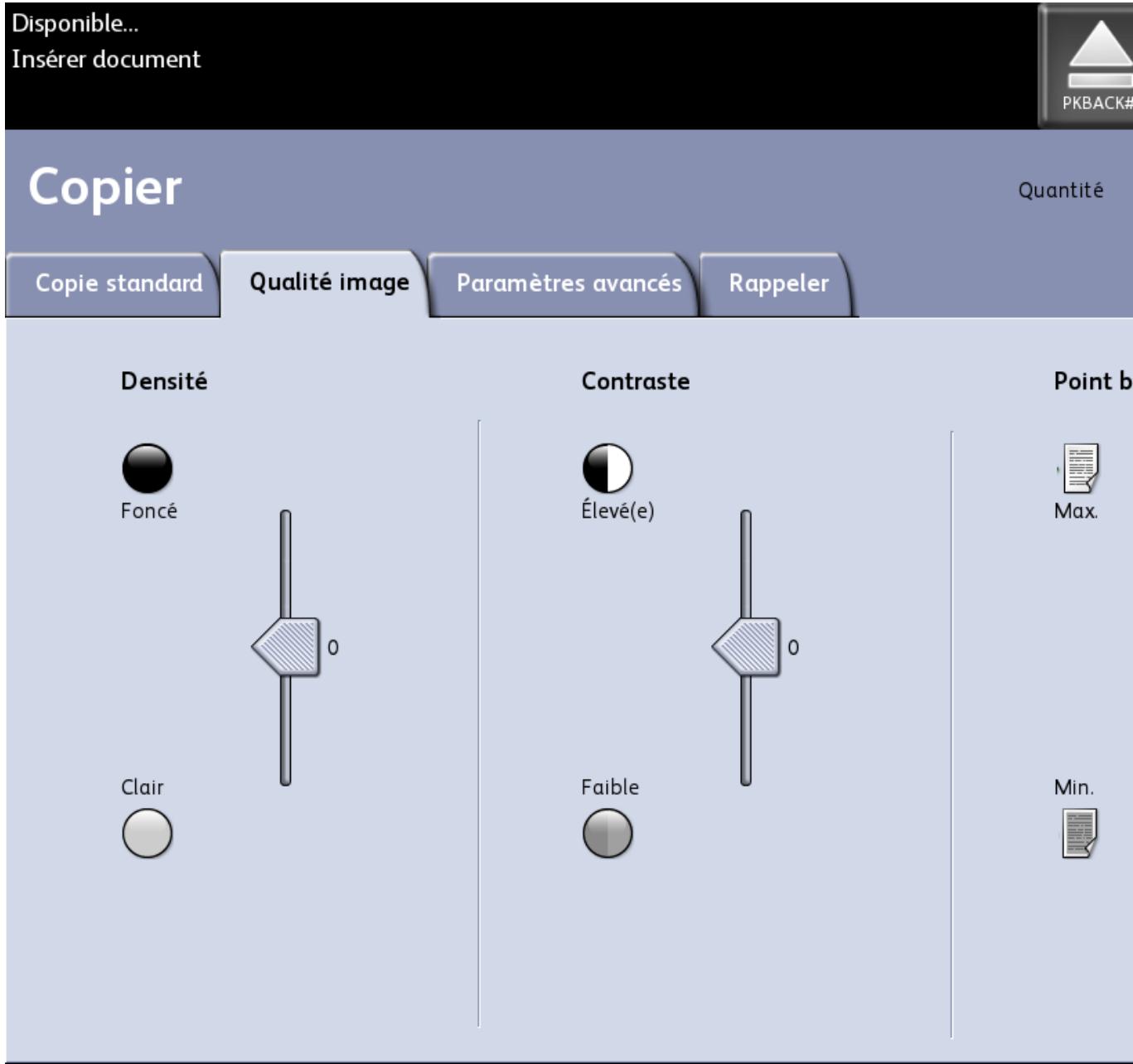

Configuration des sélections de Qualité image. 2-18

Densité. 2-18

Contraste. 2-19

Suppression du fond 2-19

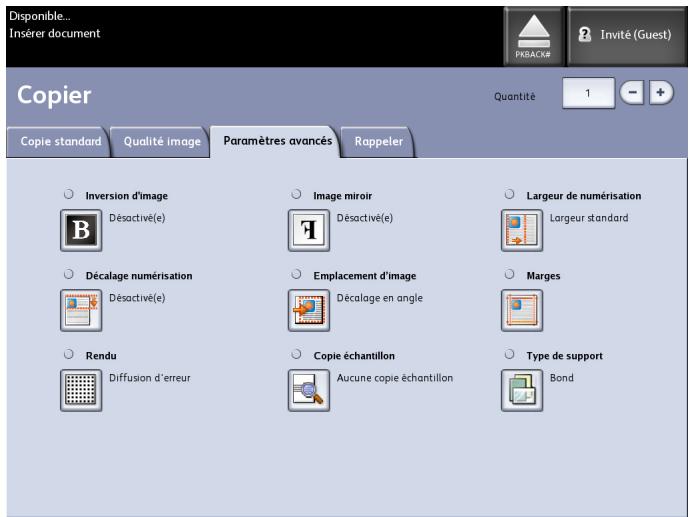

Configuration des sélections de Paramètres avancés. 2-20

Copie échantillon. 2-21

Image miroir. 2-21

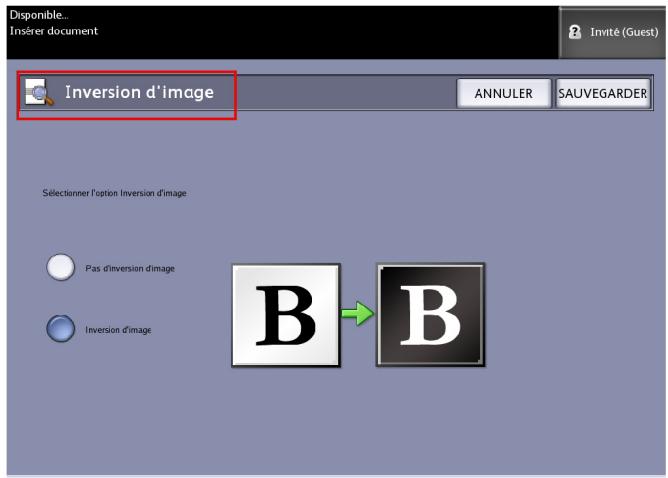

Inversion d'image 2-22

Emplacement d'image 2-22

Épaisseur du support du scanner. 2-23

Marges 2-24

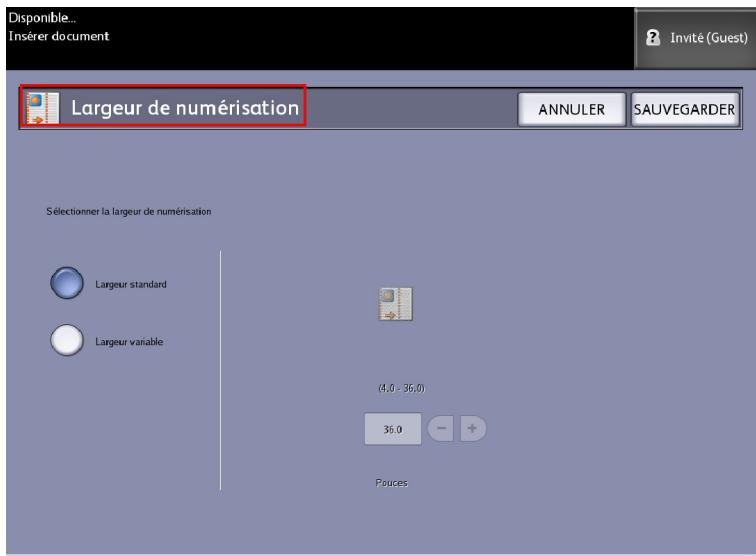

Largeur de numérisation 2-24

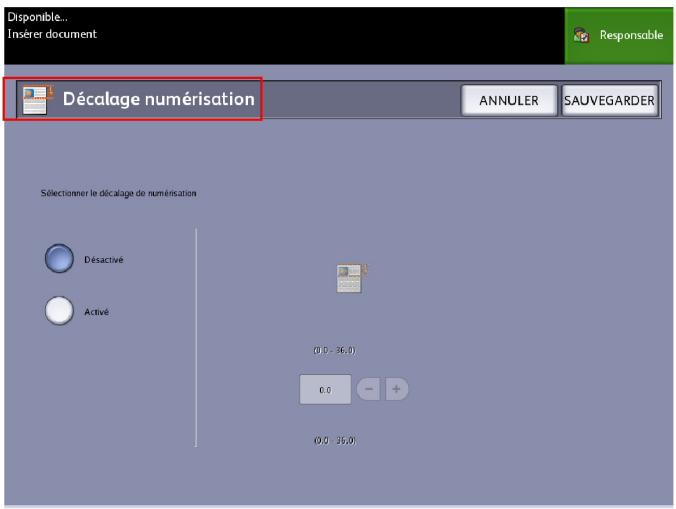

Décalage de numérisation 2-25

Qualité copie. 2-26

Finition. 2-27

Configuration des sélections de rappel des travaux 2-27

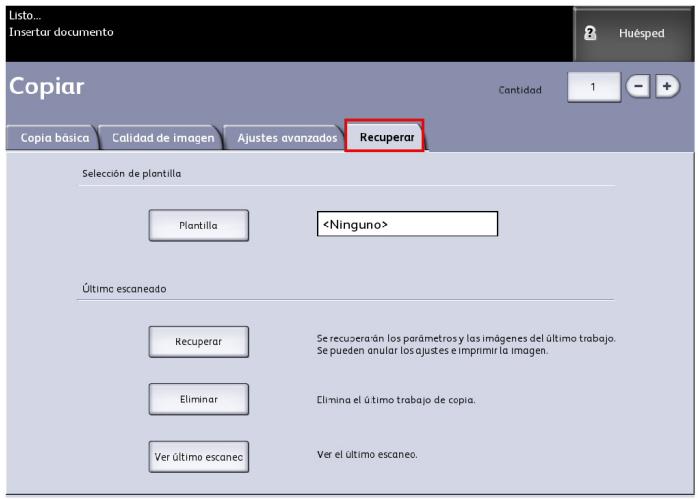

Onglet Rappeler 2-27

Afficher dernière numérisation. 2-28

3 Numérisation 3-1

Preparation à la numérisation 3-1

Réglage réseau 3-2

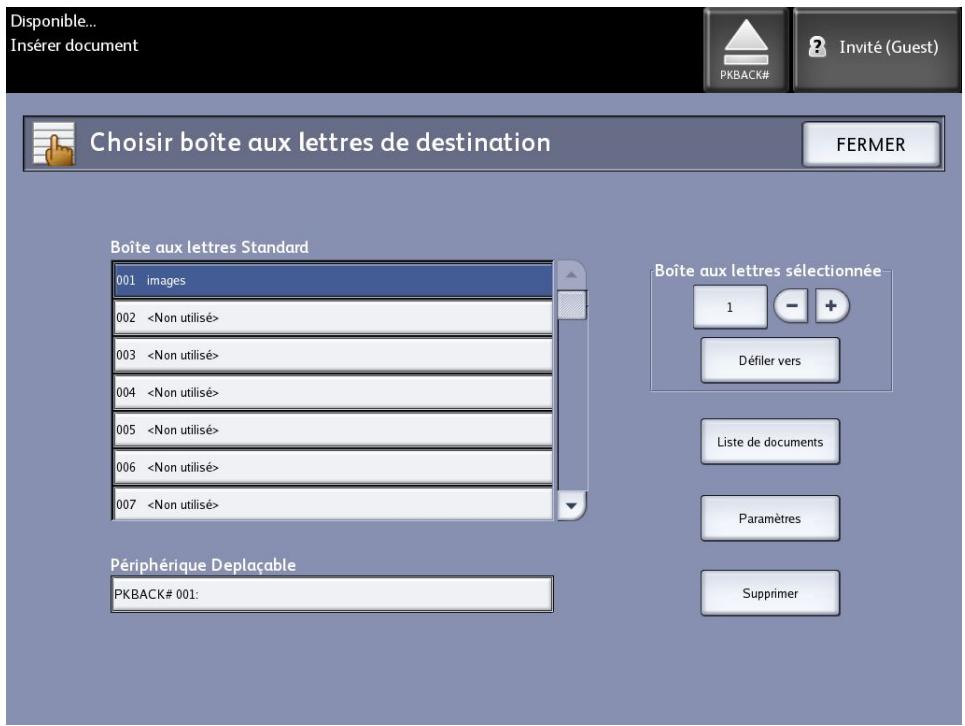

Creation d'une boîte aux lettres 3-2

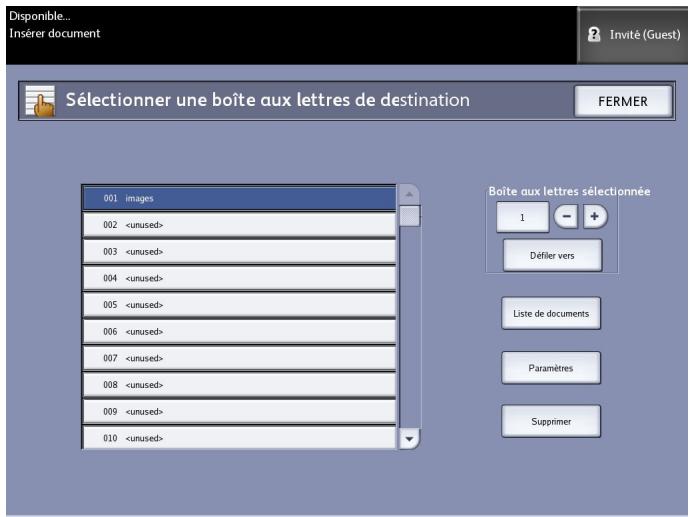

Sélection de boîtes aux lettres 3-3

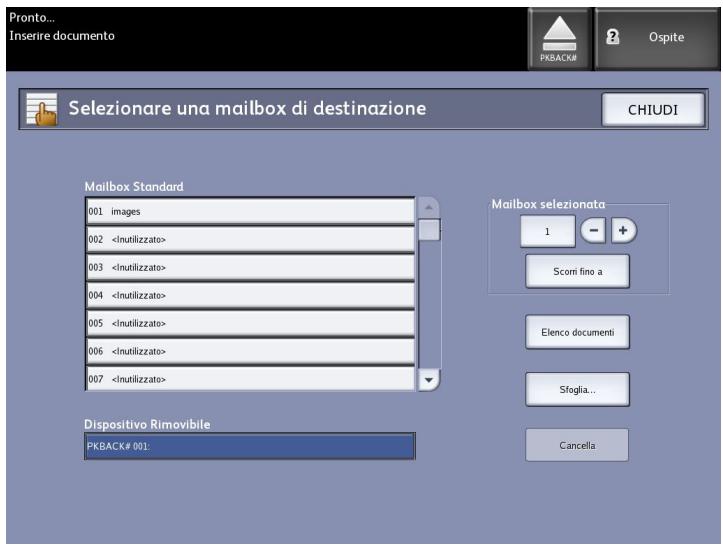

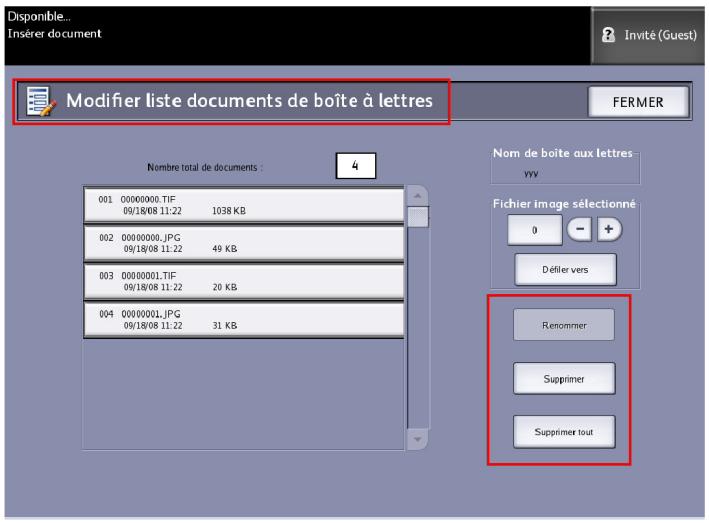

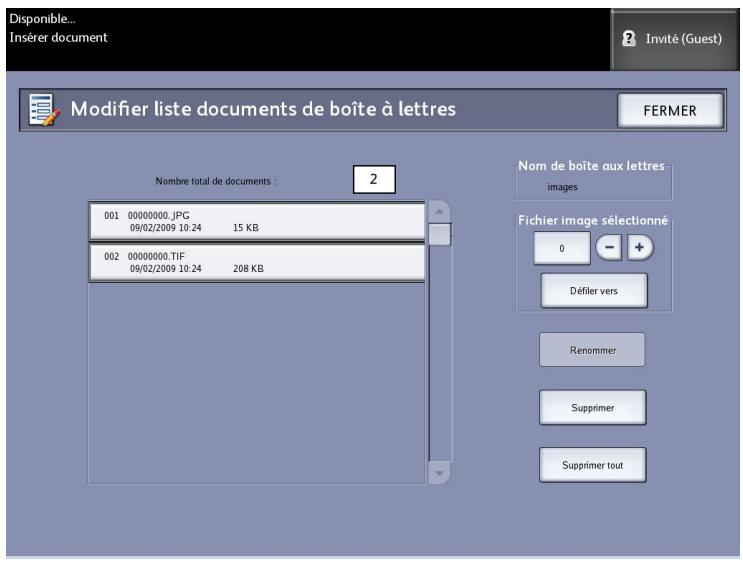

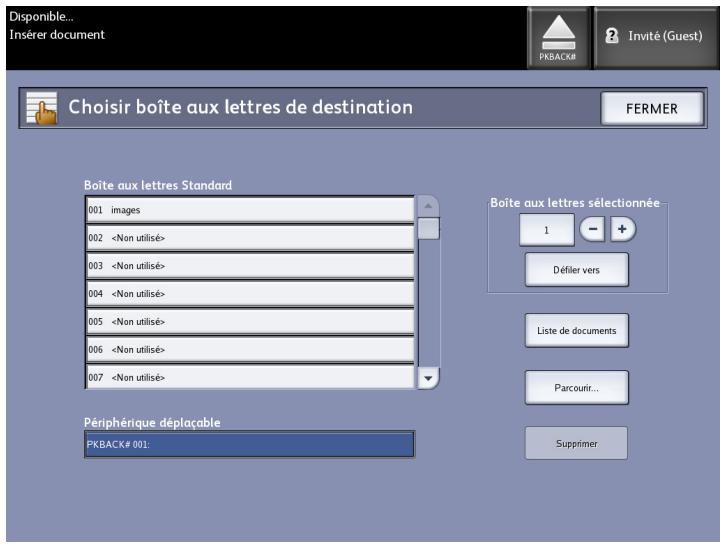

Listedes documentsd'une boitea lettres standard. 3-4

3-5

Réglages 3-5

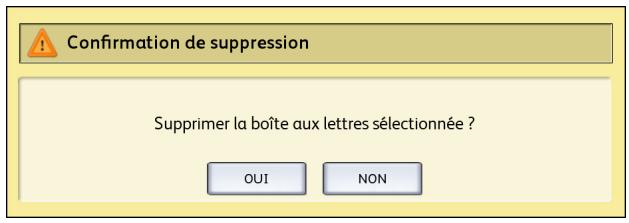

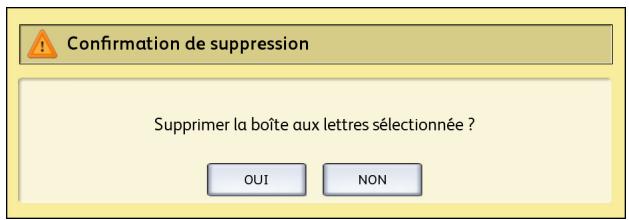

Suppression d'une boîte aux lettres 3-5

Mots de passage de boîte aux lettres 3-6

Changement de nom de boite aux lettres 3-6

Configuration d'une boîte aux lettres par défaut. 3-7

Supprimer. 3-7

Suppression de documents d'une boîte aux lettres. 3-7

Supprimer tous les documents 3-7

Supprimer un document. 3-8

List des documents du périphérique déplacable. 3-8

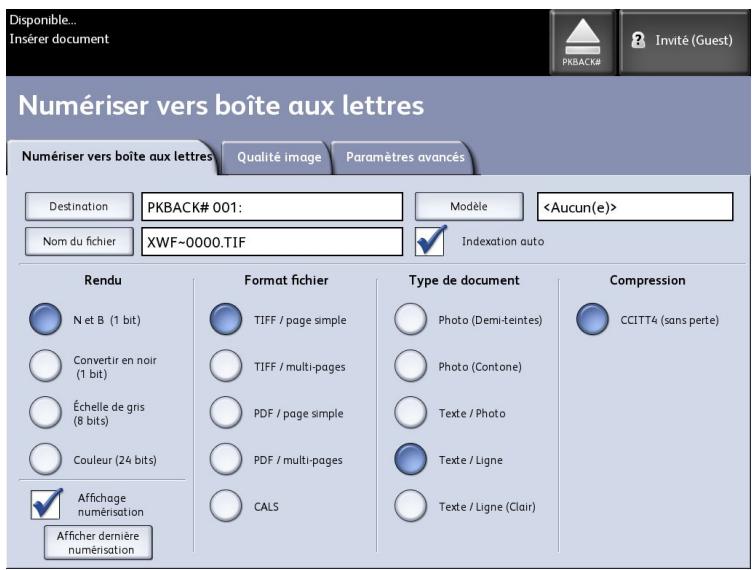

Numérisation vers une boîte aux lettres standard. 3-10

Étape 1: Sélection d'une boîte aux lettres et utilisation de modèles. 3-10

Étape 2: Sélection des fonctions de numérisation vers une boîte aux lettres. 3-12

Étape 3 : Sélectionner les fonctions Qualité image. 3-14

Densité 3-14
Contraste. 3-14
Point blanc. 3-15

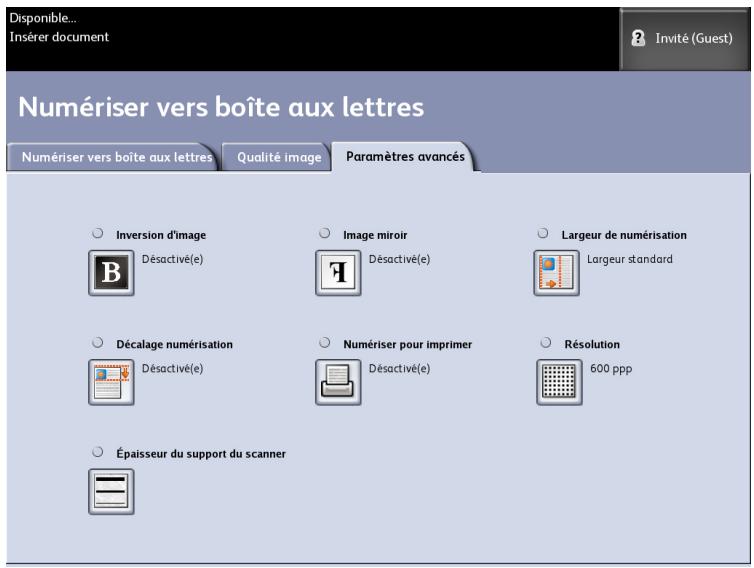

Étape 4 : Sélectionner les fonctions Paramètres avancés.3-16

Inversion d'image. 3-17
Décalage de numérisation 3-18
Épaisseur du support du scanner. 3-19
Image miroir. 3-20
Numérisation vers imprimante. 3-21
Générer aperçu 3-21
Largeur de numérisation 3-22
Résolution 3-22

Étape 5 : Numérisation du document. 3-23
Étape 6: Arrêt de numérisation d'un travail. 3-24
Étape 7: Récupération des fichiers stockés dans une boîte aux lettres. 3-24

Nommer des fichiers numérisés 3-24
Numériser vers des périhériques déplacables 3-26
Numérisation vers périhérique 3-26

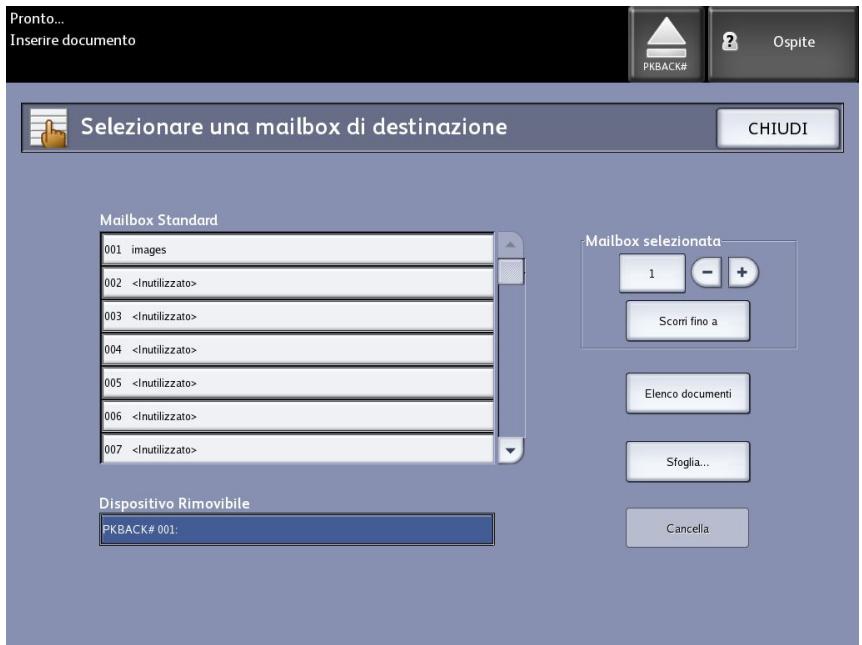

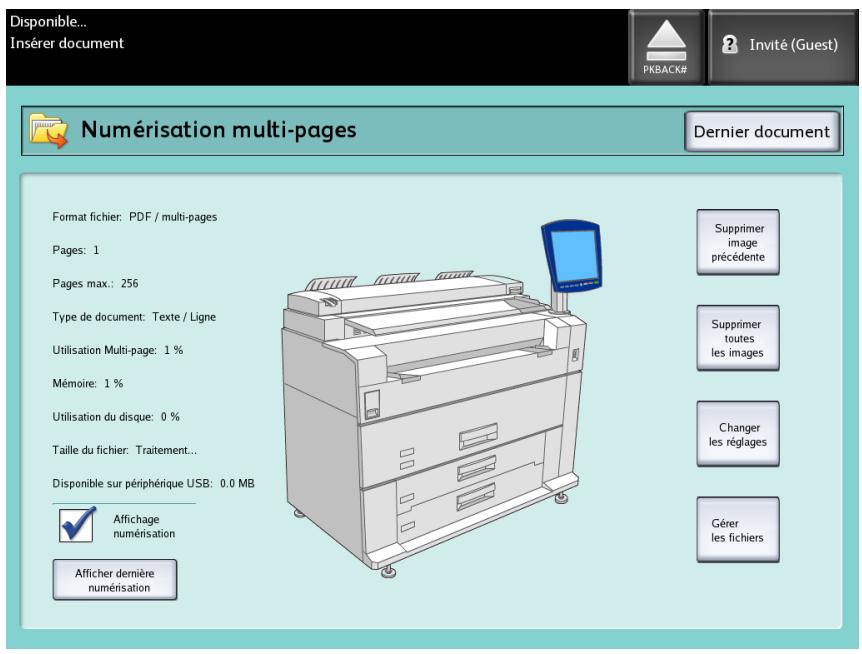

Numériser plusieurs pages vers un périhérique 3-27
Numérisation vers FTP 3-29

Comment numériservsun site FTP. 3-30

Étalonnage des couleurs 3-30

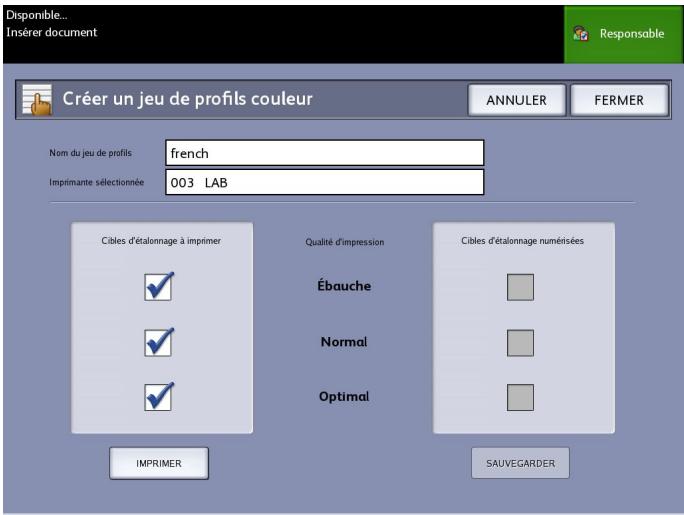

Creation d'un nouvel étalonnage couleur. 3-31
Problèmes pendant l'étabonnage couleur 3-33

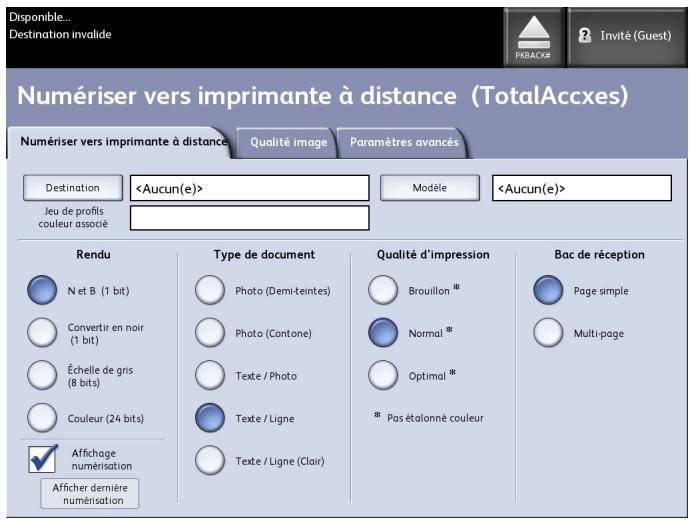

Numérisation vers une imprimante distante 3-33

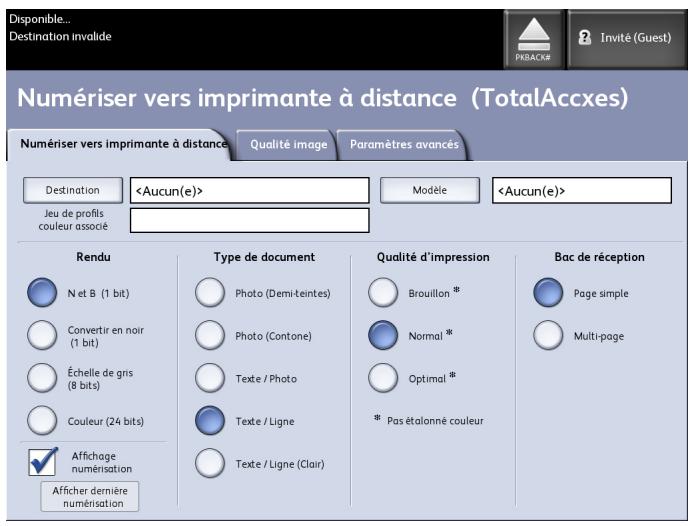

Comment Numériser vers une imprimante à distance. 3-34

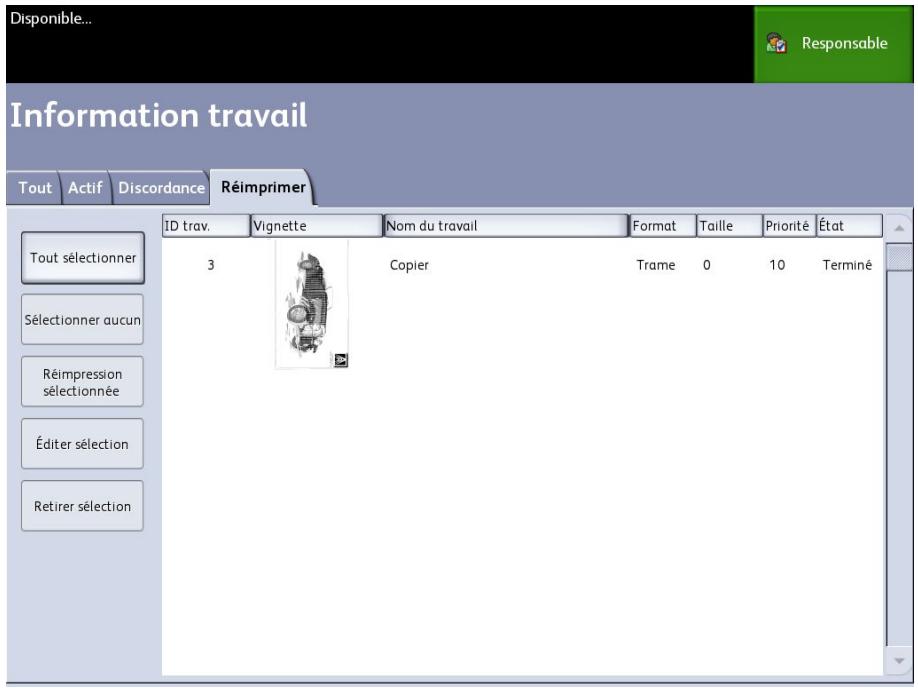

4 Informations sur le travail 4-1

Onglet Tous. 4-1

Onglet File d'attente Active 4-2
Onglet Suspendre. 4-2
File d'attente gérée par l'administrateur. 4-2

Réimpression de travaux 4-3

Réimpression de travaux avec modifications. 4-3

Modifier réglages travail 4-4

Réduire/Agrandir. 4-4
Types de support 4-4
Source du support. 4-5
Format de réception 4-5

Format en sortie (Travaux d'impression) 4-5

Format de réception (Travaux de copie) 4-5

Assemblage. 4-6
Finition. 4-6
Retirer les travaux selectionnés. 4-7

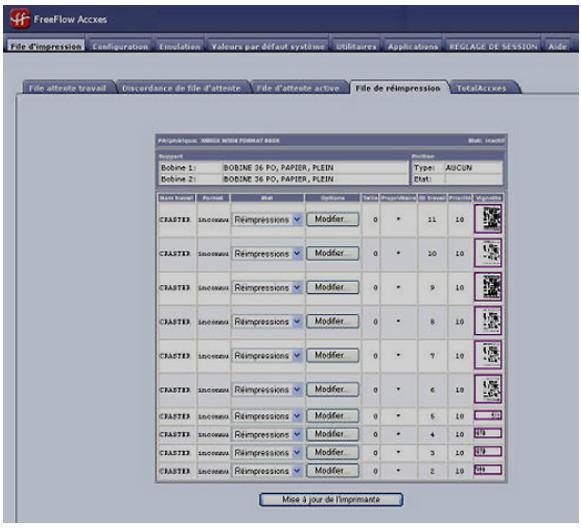

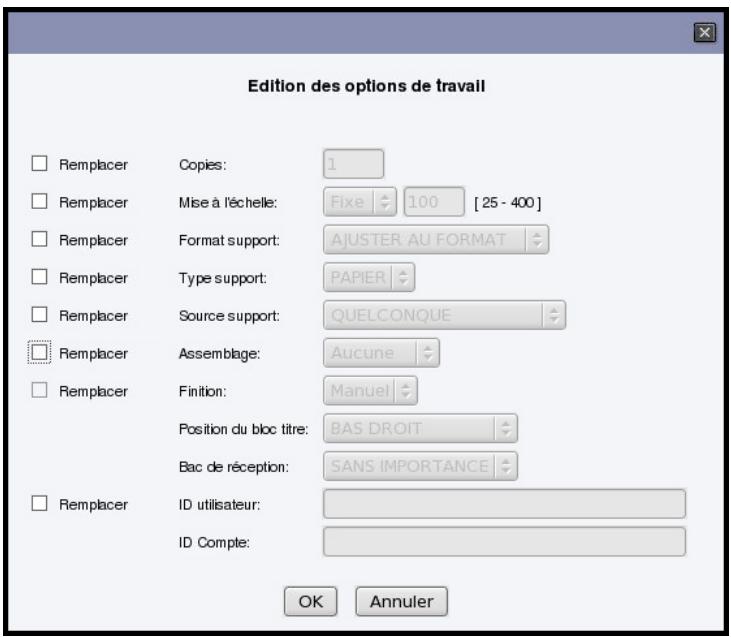

Réimpression de travaux à l'aide du Gestionnaire d'imprimante Web PMT 4-7

5 Administrateur système 5-1

Administration système 5-1

Présentation du mode Gestion système 5-1

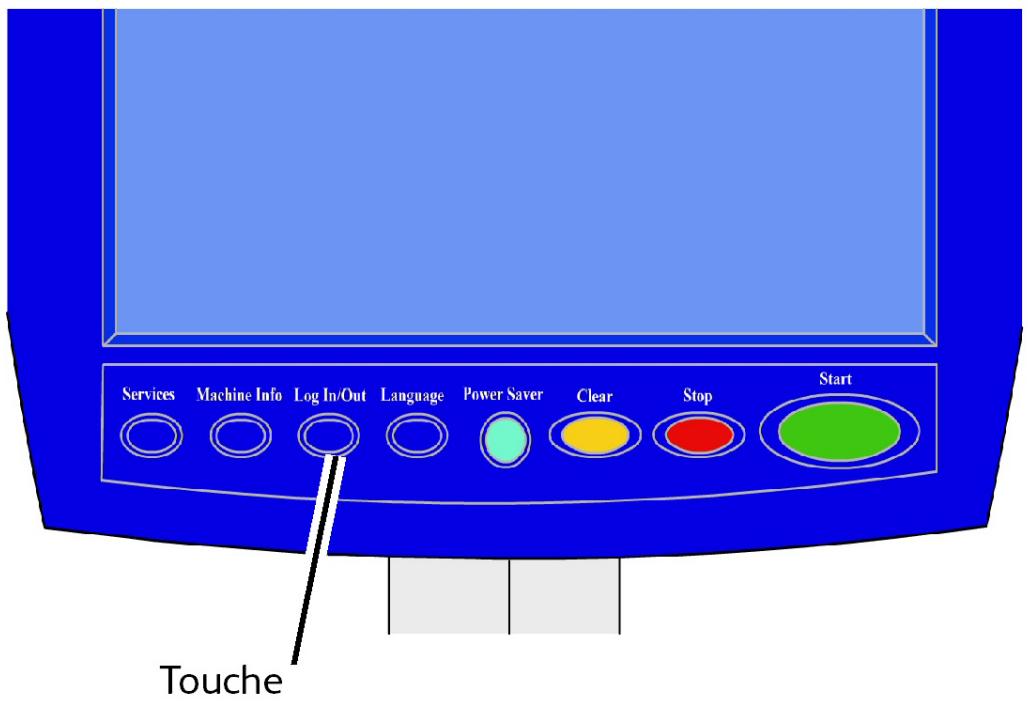

Accès au mode Gestion système. 5-1
Options de connexion 5-2
Administrateur système 5-4
Facturation des travaux 5-4
Sortie du mode Gestion système 5-5

Réglages de Gestion générale 5-5

Régler la date et l'heure. 5-6
Changement du mot de passer de l'administrateur. 5-7
Présentation du mode Facturation des travaux 5-8
Activation du mode Facturation des travaux 5-8
Connexion en tant qu'utilisateur de la fonction Facturation des travaux 5-9

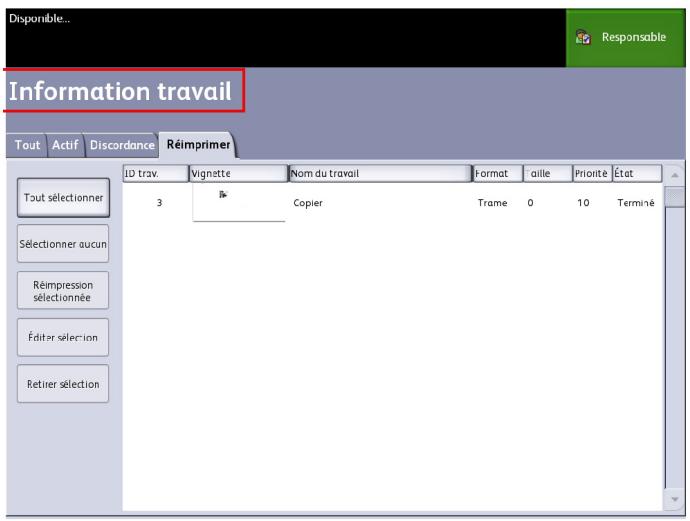

Configurer la réimpression de travaux. 5-9
Mise hors tension du système 5-10
État du travail lors d'une panne du système. 5-10
Si Réimpression travail est activé : 5-11

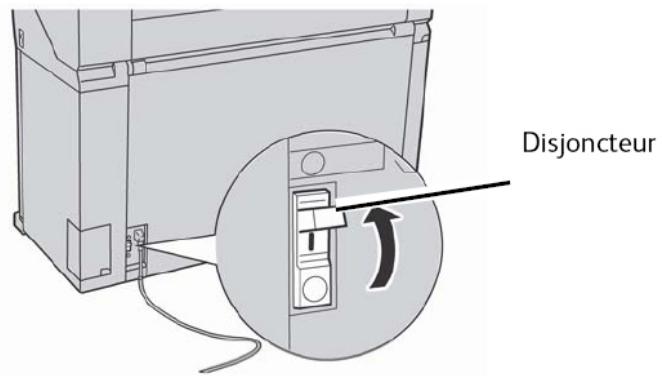

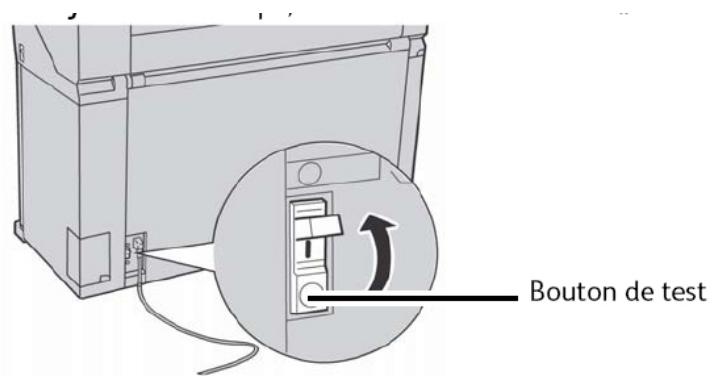

Vérification du disjoncteur 5-11
Fermeture du système à partir de l'interface utilisé. 5-12

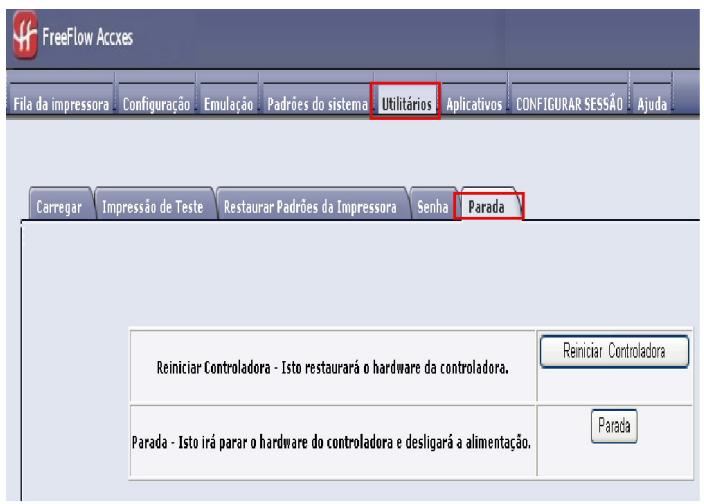

Fermeture à partir du Gestionnaire d'imprimante Web PMT. 5-13
Rappel d'image. 5-14
Réécriture d'image immediate. 5-14
Algorithm de réécriture d'image immédiate. 5-15
Afficher la numérisation 5-16
Configuration Creation vignettes. 5-16
File d'attente gérée par l'administrateur. 5-16

Réglages du panneau de commande 5-17

Réglages sons 5-17

Configurer temporisation. 5-18

Temporisation du mode économiqueur. 5-18

Temporisation mode veille. 5-18

Temporisation Fonction. 5-19

Temporisation de suppression de fichier. 5-19

Temporisation d'interruption d'impression. 5-20

Configuration du mode Démarrage numérisation. 5-20

Étalonnage écran tactile. 5-21

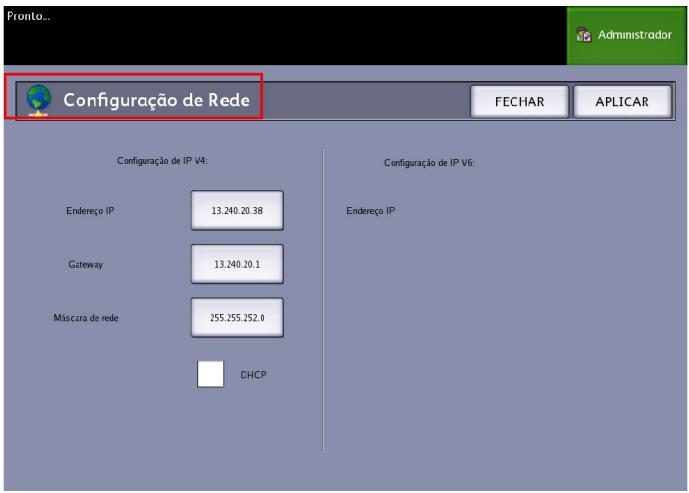

Réglage réseau. 5-22

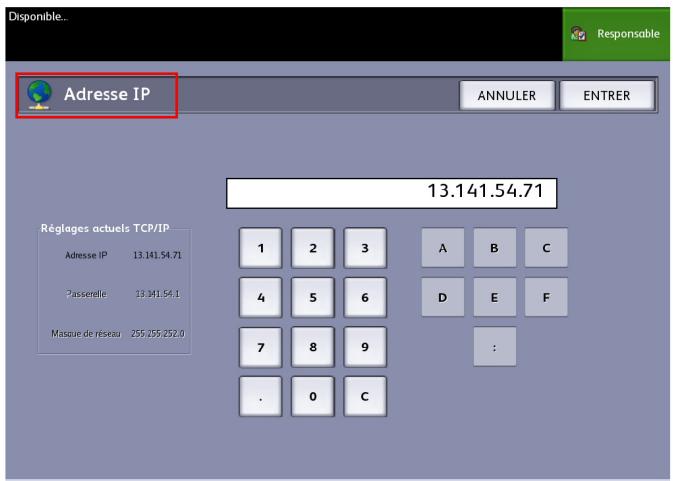

Configuration d'une adresse IP statique. 5-23

Configuration de la passerelle IP. 5-24

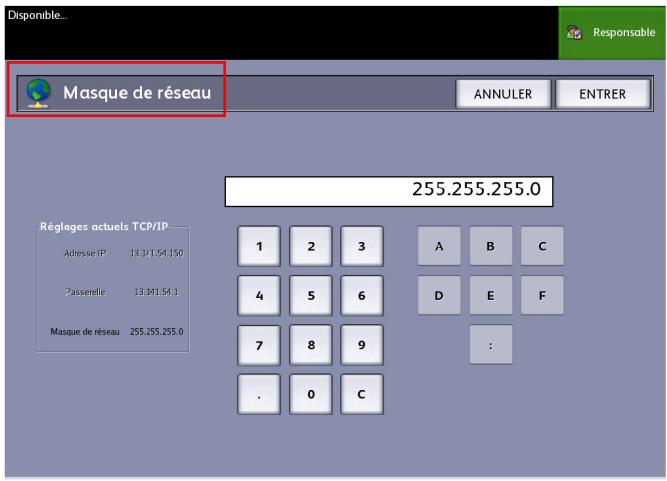

Configuration du masque de réseau 5-24

Configuration DHCP. 5-25

Options de copie. 5-26

Selectionner la série du support de réception. 5-27

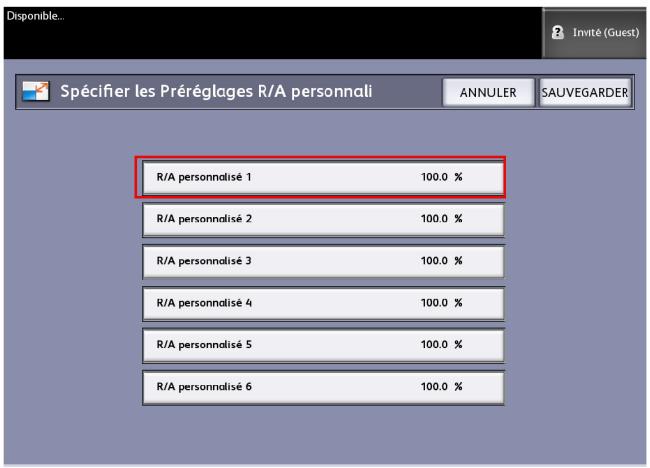

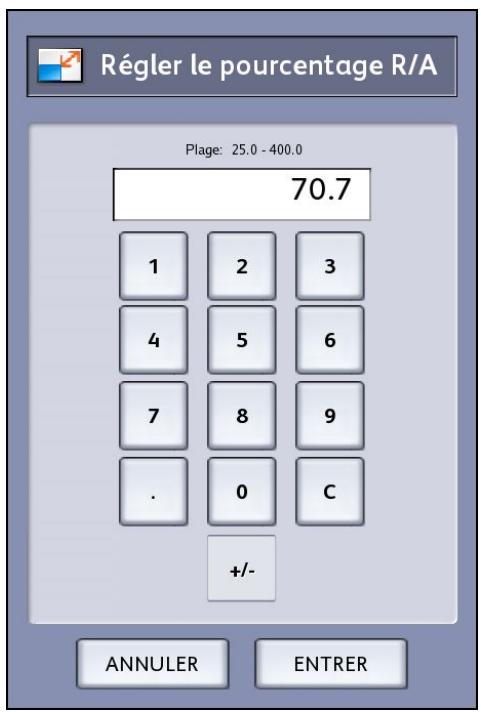

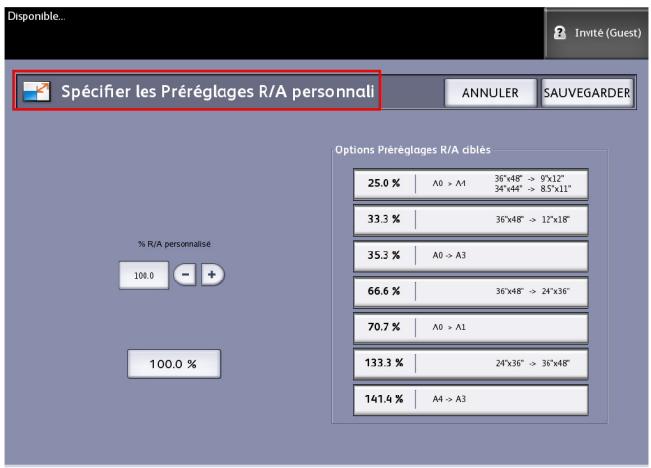

Selectionner les préréglages personalisés de réduction et agrandissement 5-27

Configurer le mode Préservation de ligne en réduction. 5-29

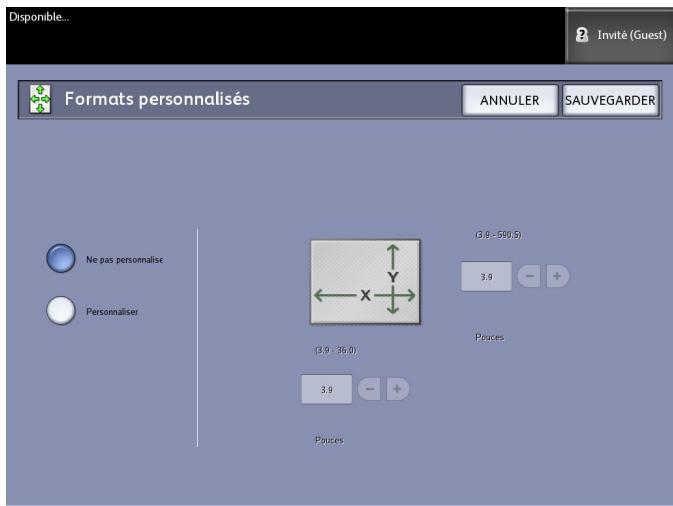

Configurer les formats de réception personnalisés. 5-30

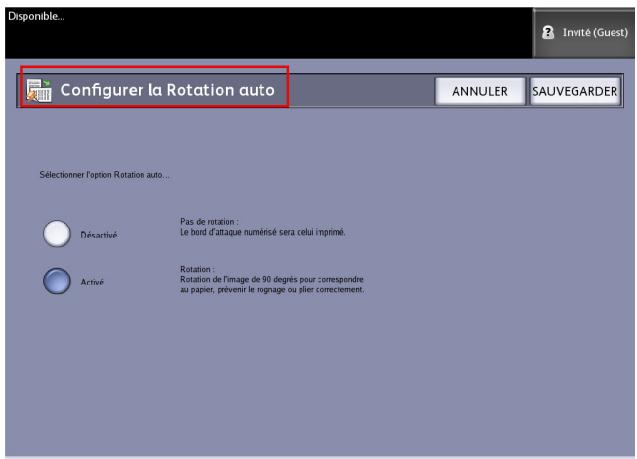

Activer / Désactiver la Rotation auto. 5-32

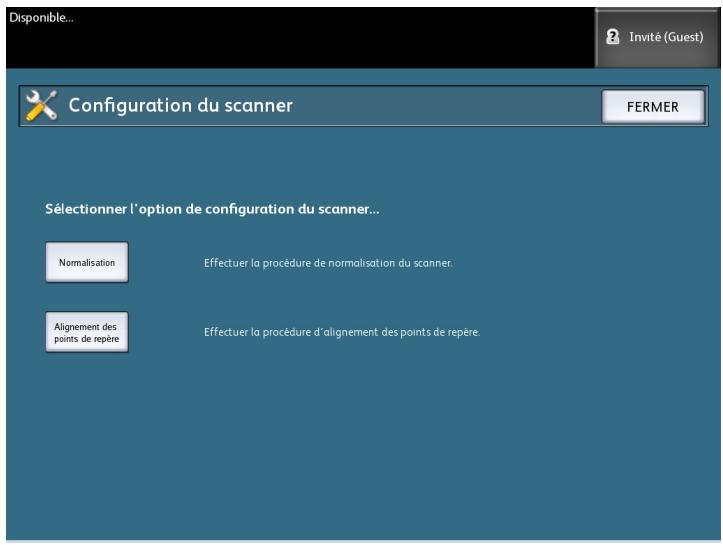

Configuration du scanner. 5-33

Normalisation 5-33

Informations sur la machine 6-1

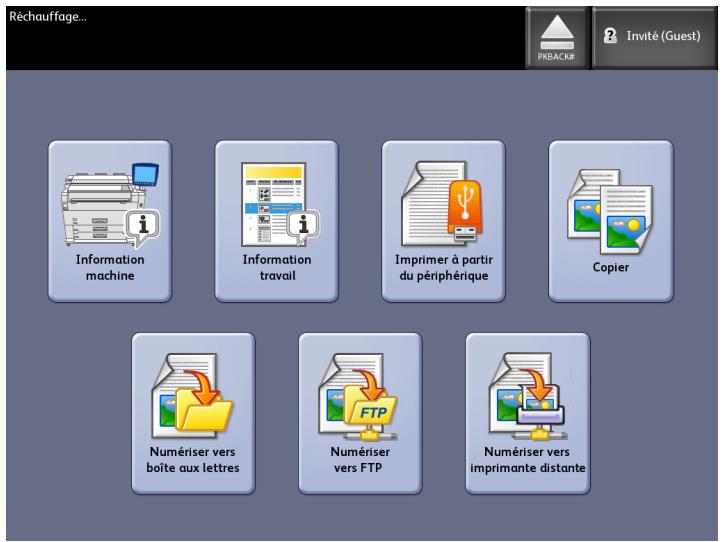

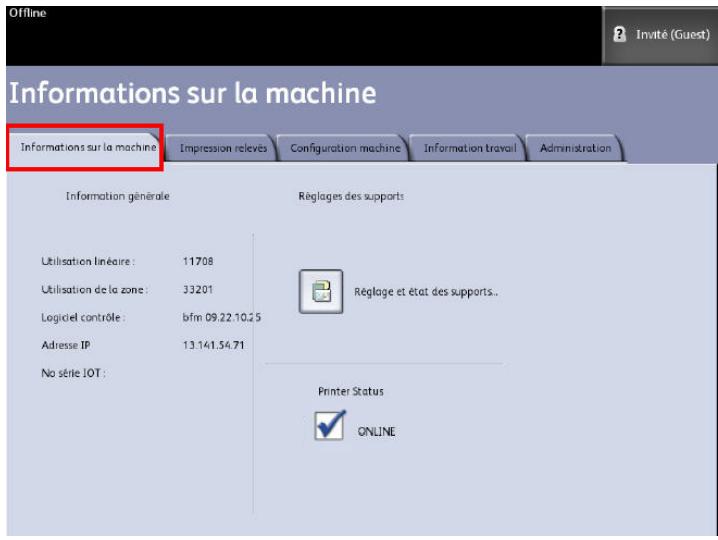

Présentation du menu Informations sur la machine. 6-1

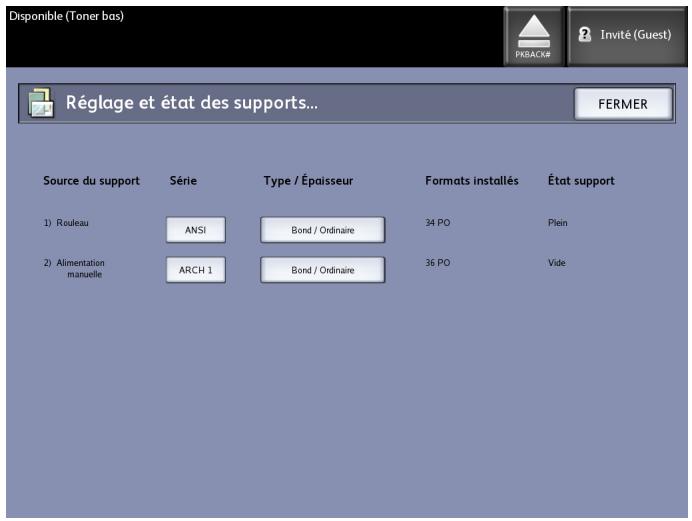

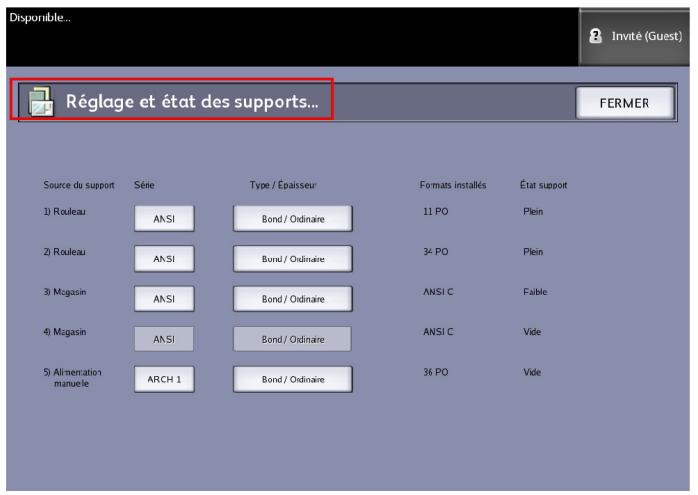

Réglage et état des supports 6-3

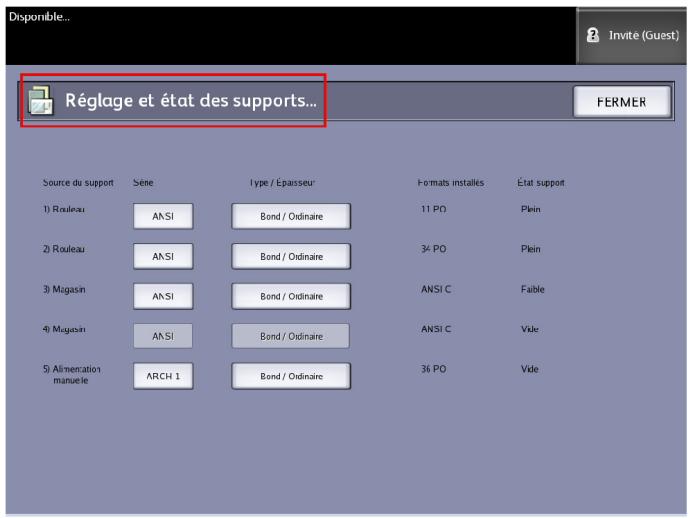

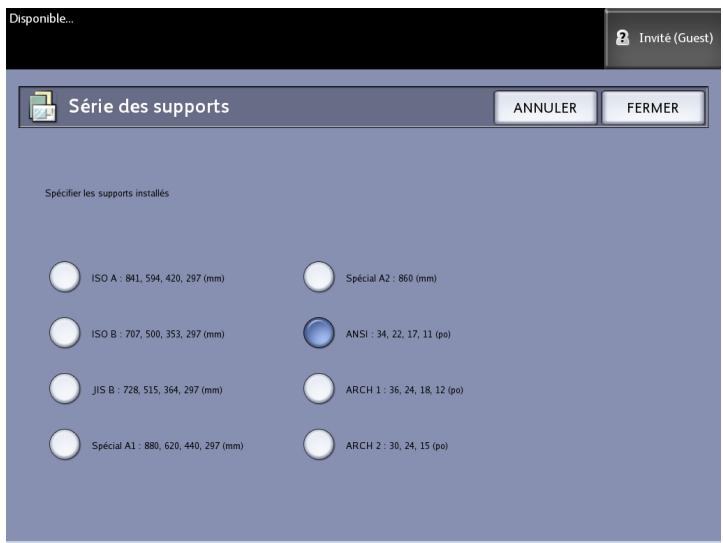

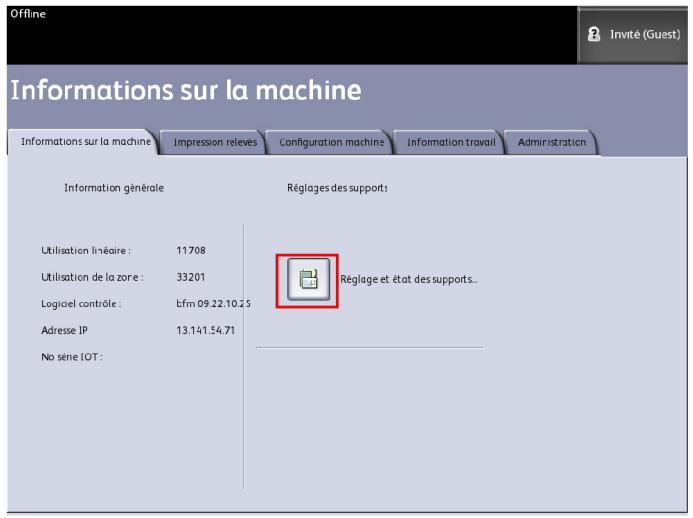

Accès aux réglages du support. 6-4

Onglet Impression relevés. 6-6

Impression relevés. 6-7

A partir de l'interface'utilisateur 6-7

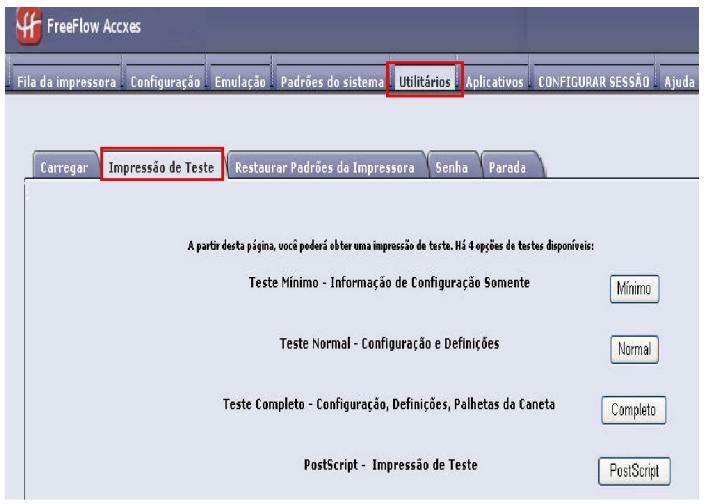

À partir du Gestionnaire d'imprimante Web PMT............6-7

Impression test de la configuration (imprimante). 6-9

Impression test des réglages (réglages de l'imprimante) 6-10

Réglages de plume 6-11

Impression test PostScript. 6-12

Onglet Configuration machine. 6-12

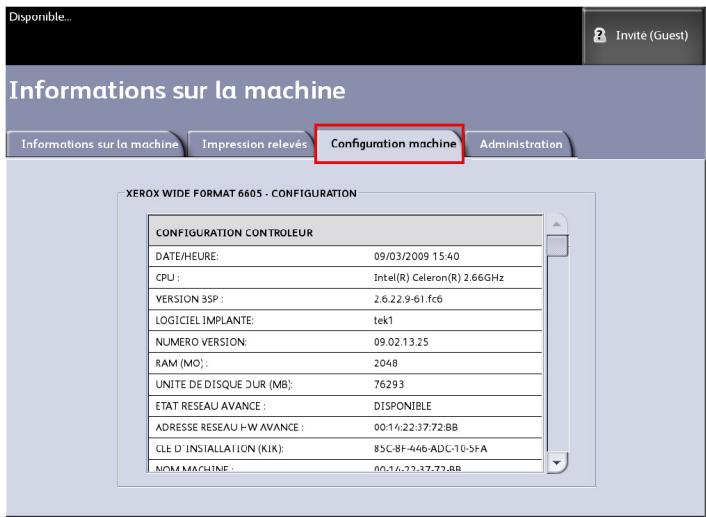

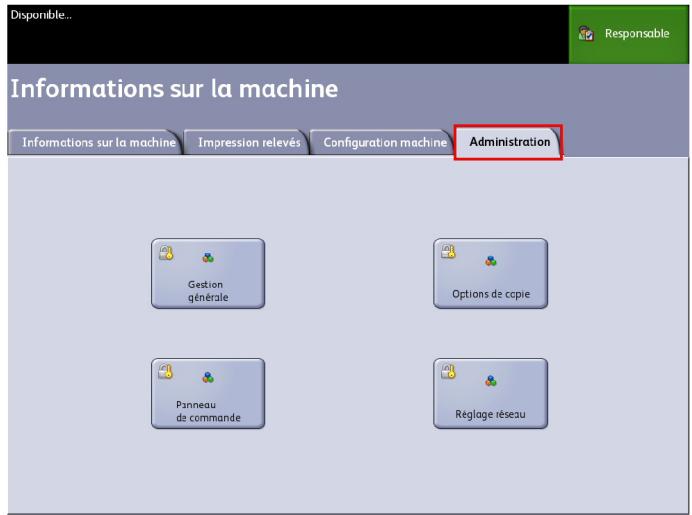

Accès à l'onglet Configuration machine. 6-12

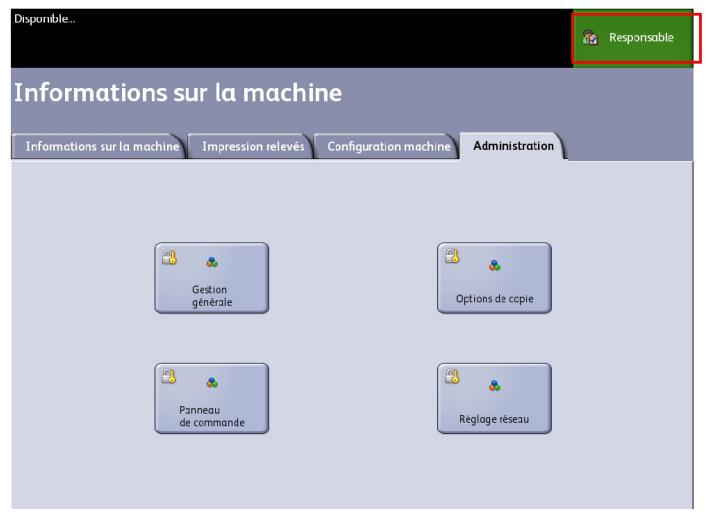

Accès à l'onglet Administration. 6-13

7 Maintenance. 7-1

Remplacement des consommables/fournitures. 7-1

Manipulation des consommables/fournitures. 7-1

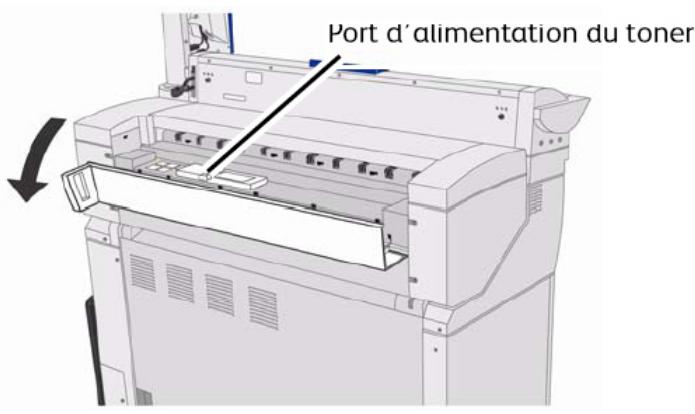

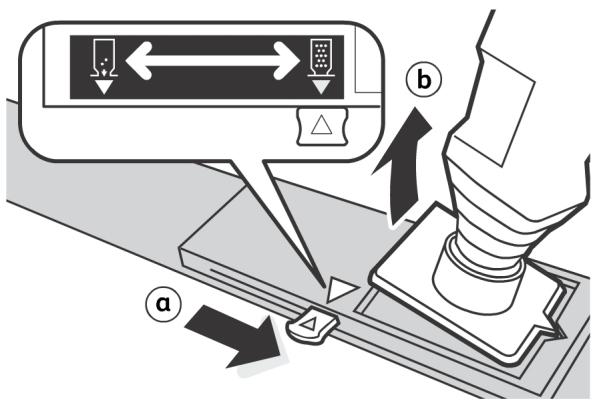

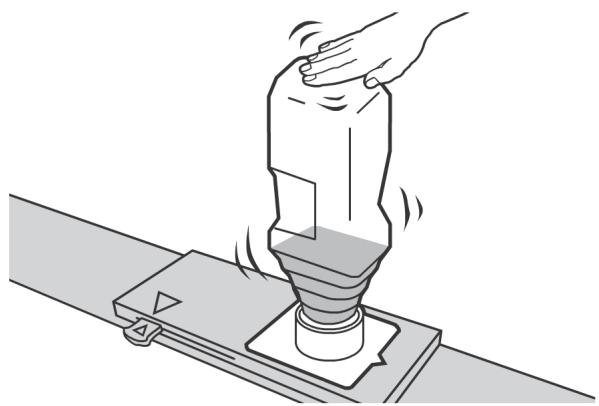

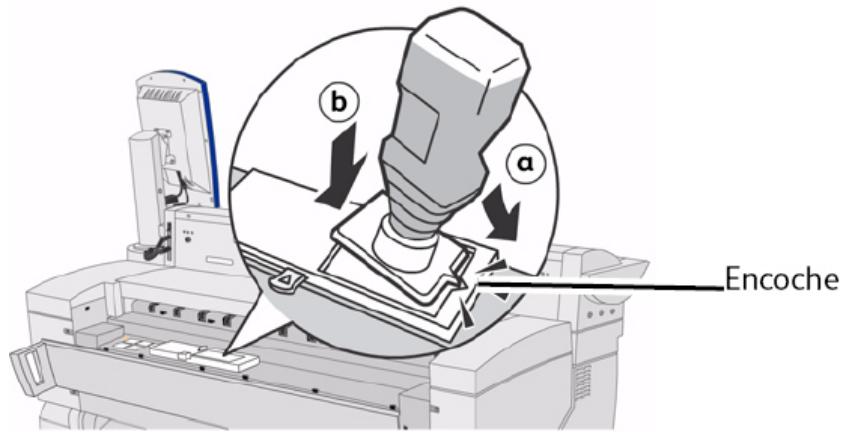

Chargement du toner 7-2

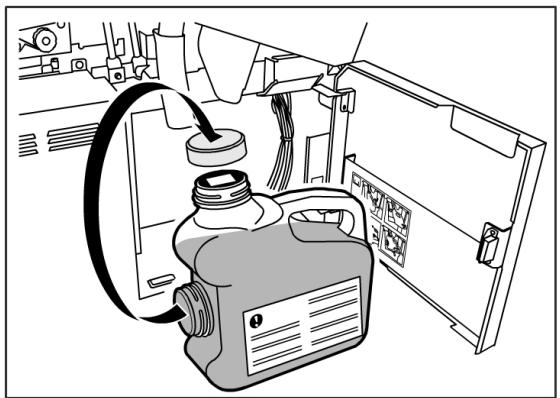

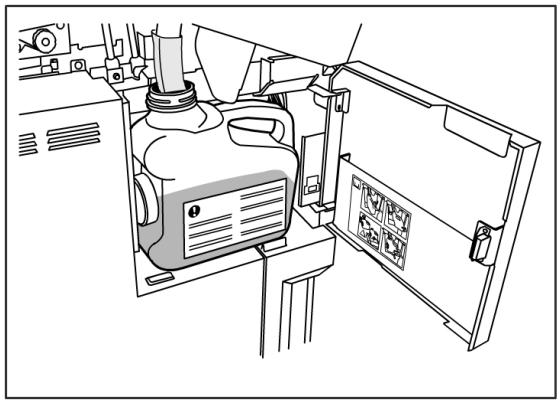

Remplacement du contenant de récapération de toner.........7-6

Nettoyage de la machine. 7-9

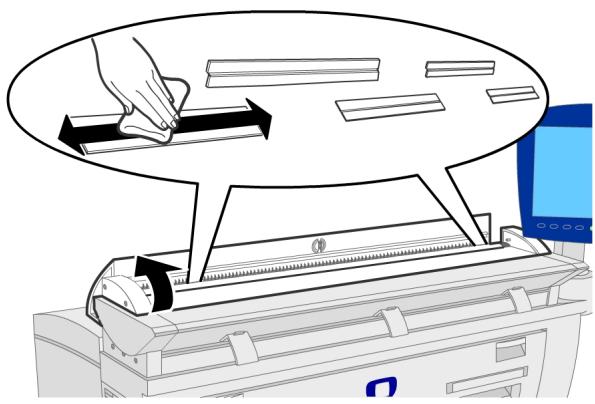

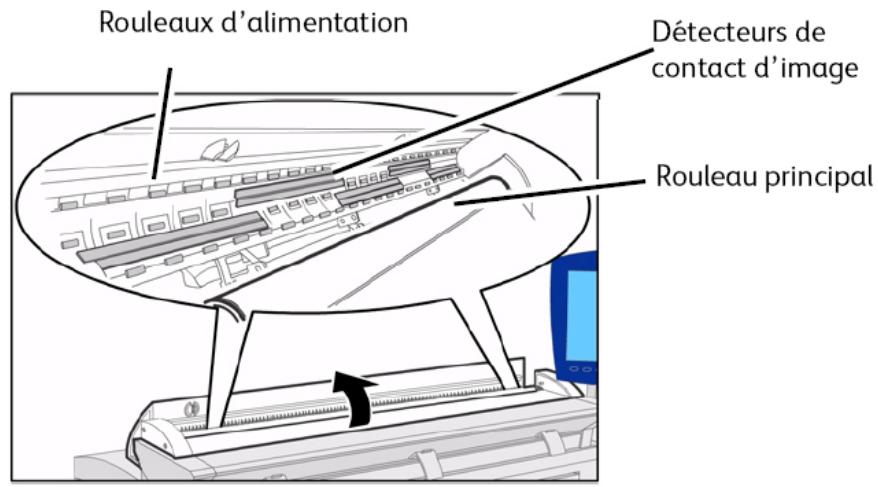

Pour nettoyer le scanner. 7-9

Pour nettoyer l'interface utiliser 7-13

Pour nettoyer la machine. 7-13

Configuration du scanner. 7-13

Normalisation. 7-13

8 Résolution de problèmes 8-1

Problèmes généraux. 8-1

Problèmes pendant la copie 8-2

Problèmes au cours de la numérisation. 8-8

Problèmes en cours d'impression. 8-11

Messages d'erreur. 8-15

Message d'incident scanner. 8-16

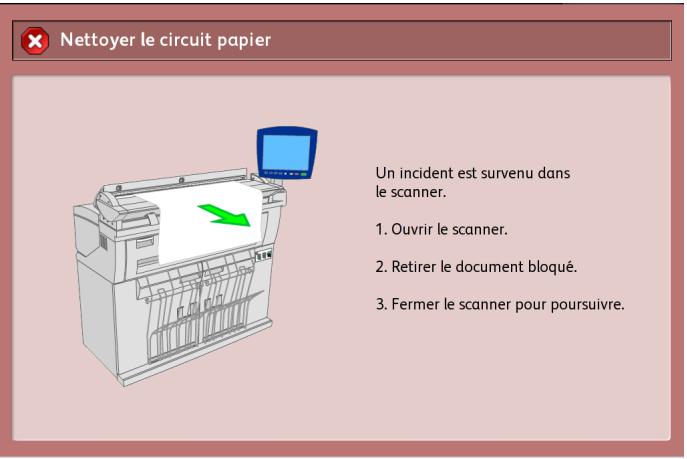

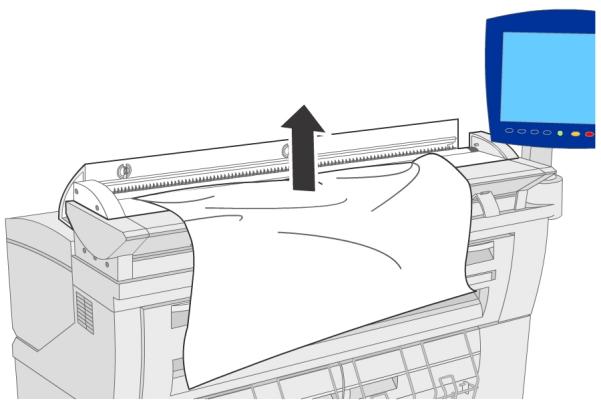

Incident document. 8-16

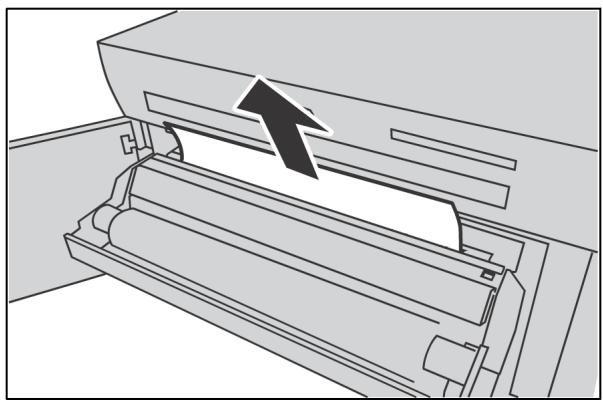

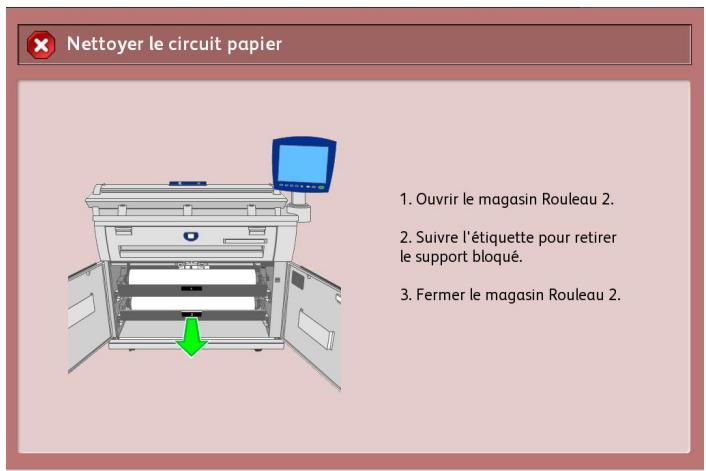

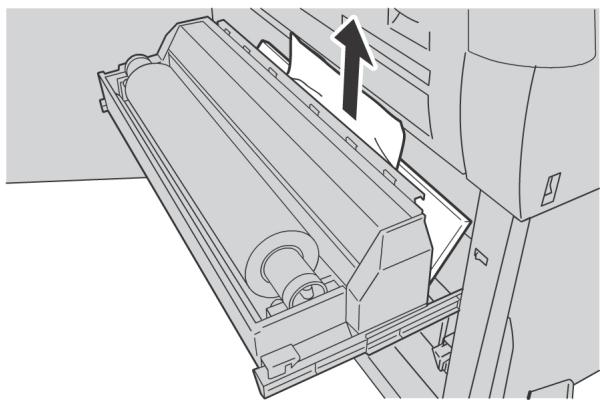

Incidents support dans le rouleau 1 ou le rouleau 2.8-20

Incidents support dans le département. 8-23

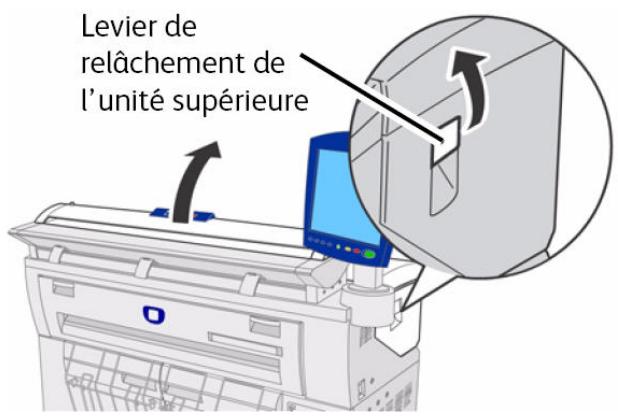

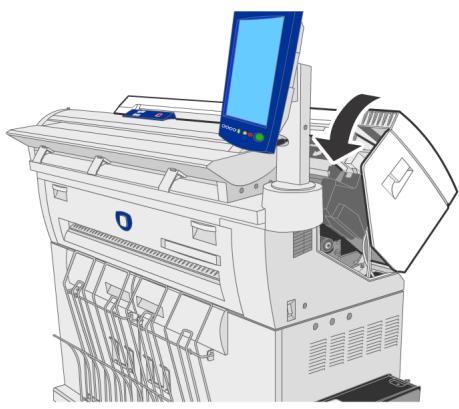

Incidents support dans l'unité supérieur 8-24

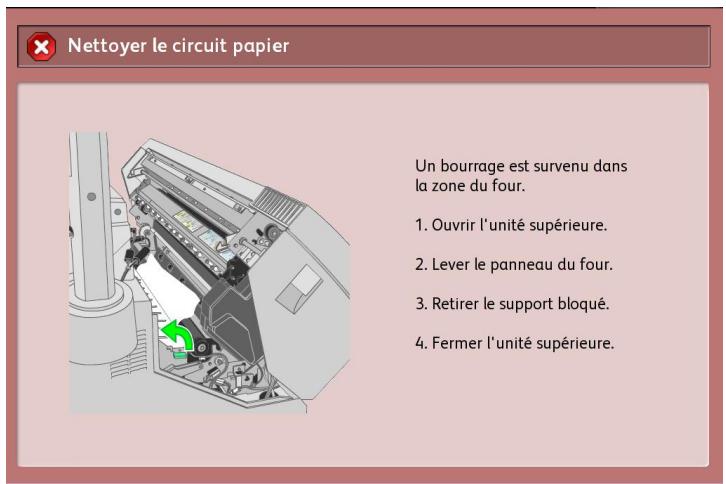

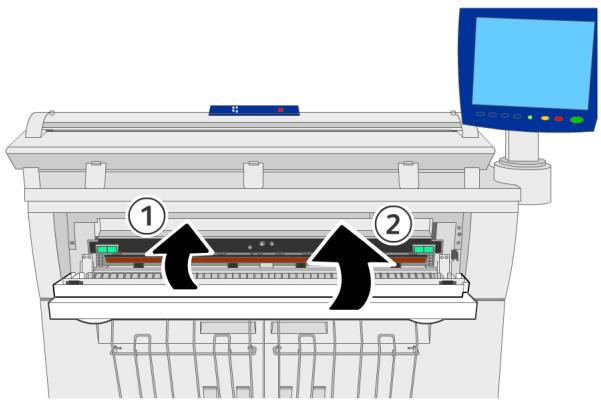

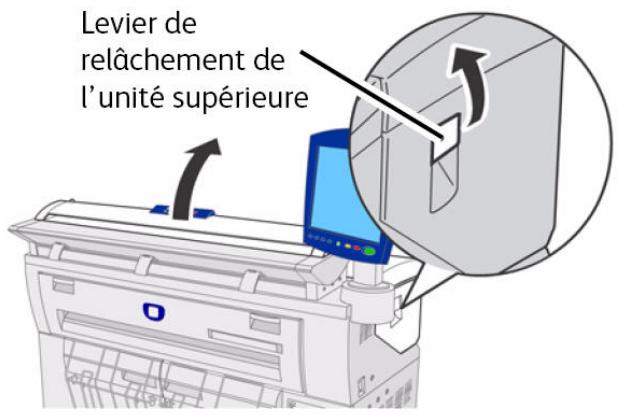

Incidents support dans le module four. 8-27

Sommaire

Présentation du produit

Ce chapitre déscrit les principaux éléments de la Solution grand format 6604/6605 de Xerox, commentmettre la machine sous tension et hors tension correctement,comment utiliser la fonction Economie d'énergie et comment utiliser l'interface utilisateur.

Ce chapitre décrit également les caractéristiques des documents qui peuvent être copiés et numériés, les types de supports qui peuvent être utilisés et comment effectuer les réglages de format support, de type et d'épaisseur.

• Éléments de la machine
• Contrôleur
• Scanner
• Interface utilisateur
• Écran tactile
• Panneau de commande
• Mise sous tension/hors tension du système
• Documents en entrée (originaux)
  Source du support
• Types de support
• Chargement du support
• Réglages du support

Présentation des outils de logiciel du produit

Les instructions d'impression se trouvent dans la documentation correspondant à l'outil utilisé pour envoyer le travail d'impression au système (pilotes Windows, Gestionnaire d'imprimante Web PMT, Outils client Accxes, etc.). Se reporter à la documentation de l'outil approprié.

Éléments de la machine

Cette section déscrit les principaux éléments de la Solution grand format 6604/6605 de Xerox.

Vue avant

Table 1 : Éléments de la machine (Vue avant)

No	Élément	Fonction
1	Alimentation du scanner	Placer le document ici, face dessus.
2	Scanner	Soulever le panneau du scanner pour nettoyer le galet principal et les détecteurs ou pour-retirer le support bloqué.
3	Interface utilisateur	Aussi connu sous l'intitulé IU, elle est constituée de l'écran tactile et du panneau de commande. L'opérateur l'utilise pour programmer les travaux et configurer les fonctions de la Solution grand format 6604/6605 de Xerox.
4	Panneau de commande	Contient les touches de sélection et donne accès aux services de copie/impression/numérique.
5	Port de sortie d'imprimante	Les copies et les impressions sont délivrées ici, face dessus.
6	Portes avant	Ouvrir ces portes pour dégager les incidents support et pour placer le support.
7	Rabats support petit format (total de 4)	Reçoivent et empilent les copies de petit format et impriment (216 à 457 mm/8,5 à 18 po) lorsqu'ils sont en position ouverte. Environ 20 feuilles de support bond peuvent être emplielées. Se reporter à l'étiquette pour les informations d'utilisation.
8	Guides de réception des impressions	Ensemble qui reçoit et empile les copies et les impressions de moyen et grand format. L'ensembleacommode les copies/impressions de 432 à 1 219 mm/17 à 48 po lorsque les ensembles d'extension sont accrochés derrière la forme en métal et 1 219 mm/48 po et plus large lorsque les ensembles ne sont pas accrochés.Environ 20 feuilles de support bond peuvent être emplielées. Se reporter à l'étiquette à l'avant de la machine pour obtenir les informations concernant l'utilisation.
9	Ensembles d'extension	Lorsqu'ils sont décrochés de l'arrière de la forme en métal du bac de réception des impressions, ils accommodnt des copies et impressions de 1 219 mm (48 po) de longueur et plus.
10	Contrôleur Accxes	Contient le logiciel de communication pour le moteur d'impression.

Vue arrirée

Table 2 : Éléments de la machine (Vue arrêté)

No	Élément	Fonction
1	Port d'alimentation du toner	Le toner est ajouté par le biais de ce port. Ouvrir le panneau du toner pour acceder au port. Se reporter à la section Chargement du toner du Chapitre Maintenance pour plus de détails.
2	Disjoncteur	Permet d'alimenter la machine à l'entrée ou de couper l'alimentation vers celle-ci et offre une protection en cas de surintensité et de court-circuit.
3	Interrupteur d'alimentation	Active/désactive l'alimentation de la machine. (Également appelé l'interrupteur d'attente)

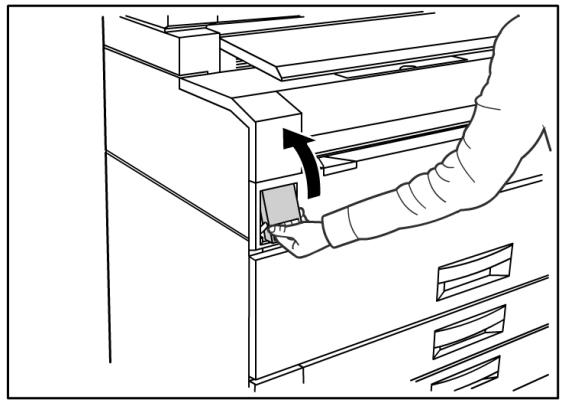

4	Levier de blocage de l'unité supérieure	Soulever ce levier pour ouvrir l'unité supérieure.
5	Unité supérieure	Ouvrir ce panneau pour dégager un incident support.

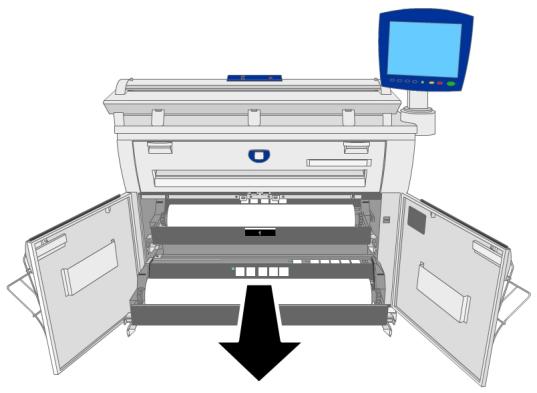

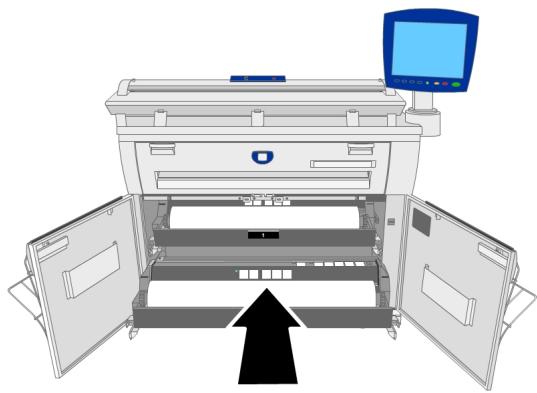

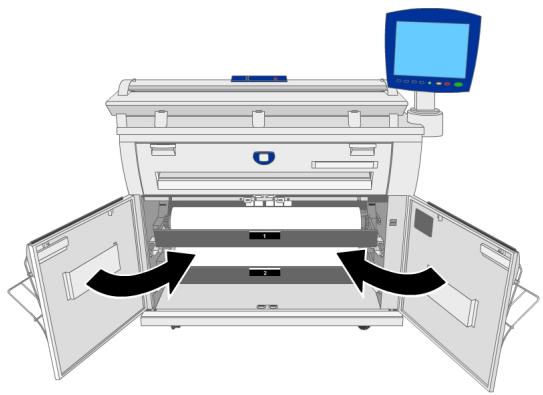

Vue avant (panneaux ouverts)

AVERTISSEMENT

Ne jamais toucher une zone importante une étiquette sur des parties chaudes ou coupantes, au risque de se brûler ou de se blesser.

Table 3 : Éléments de la machine (Vue arrêté avec portes ouvertes)

No	Élément	Fonction
1	Alimentation manuelle (départ manuel)	Ouvrir le départ manuel et placer le support ici lorsque des copies ou des impressions sont réalisées manuelles.
2	Panneau du module four	Ouvrir le départ manuel puis le panneau du four pour dégager un incident dans le four.
3	Interrupteur du module de chauffage du support	Active/désactive le module de chauffage du support. La mise sous tension du module de chauffage du support empêche celui-ci de se froisser. Le module de chauffage du support est en général activé.
4	Touche du coupeur	Coupe le bord d'attaque du support en rouleau.
5	Panneau du coupeur	Couvre le coupeur pour couper le support. Normalement, ne pas ouvrir ce panneau.
6	Rouleau 1	Placer le support en rouleau ici.
7	Rouleau 2	Un second rouleau optionnel (montré ici) peut être installé sous le rouleau 1.

Vue avant du contrôleur

Le contrôleur Accxes communique avec le moteur d'impression/machine via l'interface d'etat de commande. Le logiciel de l'interface d'etat de commande fournit les messages d'etat liés au fonctionnement du moteur d'impression.

Vue arrière du contrôleur

Cette configuration peut varier selon le modele.

Table 4 : Vue arrêté du contrôleur

No.	Description
1	Lecteur de cartes (l'emplacement peut varier selon le contrôle de contrôleur)
2	Loquet de blocage du panneau
3	Connecteur d'alimentation
4	Cadenas

Connecteurs du panneau arrière du contrôleur

Cette configuration peut varier selon le modele.

Table 5: Connecteurs du panneau arrêté

No.	Description
1	Connecteur parallèle (non utilisé)
2	Connecteur série
3	Voyant d'intégrité de lien
4	Connecteur d'adaptateur de réseau
5	Voyant d'activité du réseau
6	Connecteur pour ligne de sortie (Audio)
7	Connecteur pour ligne d'entrée/microphone (non utilisé)
8	Connecteurs USB 2.0 (6)
9	Connecteur video VGA
10	Connecteur parallèle eSATA (non utilisé)
11	Connecteur parallèle DisplayPort (non utilisé)

REMARQUE

Sur un système qui fonctionne normalement et qui possède une bonne connexion réseau, levoyant d'intégrité du lien est allumé continulement, levoyant d'activité du réseau clignote en réponse à l'activité du réseau.

Câbles et connecteurs du contrôleur

Les six câbles du circuit de communication (précisé comme étant l'élement 8 sur le connecteur du panneau arrière) sont décrits ci-dessous.

• USB - Scanner au contrôleur - indique l'état et les données d'images.
• USB - Imprimante au contrôleur - indique l'etat et les données image.
• USB - Module d'alimentation au contrôleur - indique l'etat de l'interrupteur d'alimentation et active l'alimentation de l'imprimante.
• USB - Interface utiliseur au contrôleur.
• Câble audio - Interface utiliser (IU) au contrôleur, pour les tonalités telles que des touches et des alertes.
• Câble video - IU au contrôleur pour afficher le contenu de l'écran du moniteur.

Les données video et les informations d'etat de commande sont transmises via la même interface USB. Le contrôle Accxes télécharge le logiciel/micrologiciel de l'imprimante à l'aide de l'interface d'etat de commande par le port USB.

Scanner

La Solution grand format 6604/6605 de Xerox est une solution intégrée pour la copie standard et la numérisation ainsi que pour l'impression de copies d'images de documents d'ingénierie ou d'architecture. Le scanner produit des images jusqu'à 1 016 mm (40 po) de large et peut envoyer l'image vers une boîte aux lettres, une destination FTP (File Transfer Protocol) ou une imprimante distante.

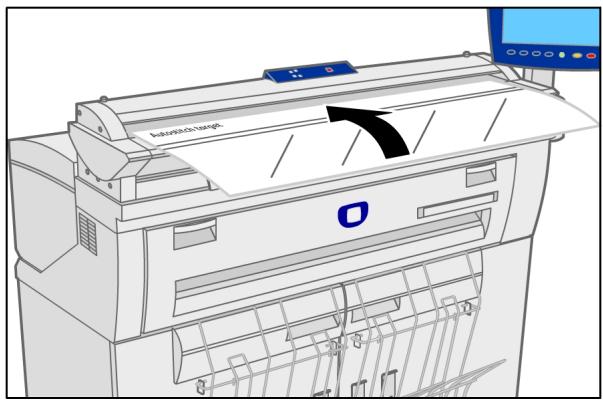

Chargement des documents

Pour minimiser le papier gaspillé suite à un défaut de qualité d'image, il est recommandé de bien placer le document.

Les documents sont correctement placés lorsqu'ils sont alignés avec la ligne justifiée du côte gauche只不过 qu'avac la justification au centre. Placer l'image face dessus dans le scanner. Faire en sorte d'alimenter le document pour que les côtes gauche et droit pénétre simultanément. Le chargeur de documents possède un mécanisme de détction instantanée. Ainsi, le fait d'insérer rapidement le document permet de garantir que ce dernier soit saisi et alimenté correctement.

REMARQUE

Chercher le symbole « pas de papier dans cette zone » pour connaître la limite du côte gauche. Les documents placés dans cette zone peuvent être endommagés.

REMARQUE

Noter également la ligne de justification sur le côte gauche. Toute image dans cette zone ne figurera pas sur la réception.

Si le document part de travers lors de l'alimentation, nettoyer les zones internes du scanner conformément à la procédure de maintenance.

Panneau de commande du scanner

Le panneau du scanner comprend les touches suivantes :

• Arrêt - Pendant la numérisation, appuyer sur la touche Arrêt du panneau du scanner pour arrêter le scanner ou pour annuler une numérisation.
• Avant - Appuyer sur la touche Avant pour faire avancer le document.
• Arrière - Appuyer sur la touche Arrière pour rembobiner le document numérique vers l'utilisateur.

Ouverture et fermeture du scanner

Le scanner possède un panneau unique qui s'ouvre vers l'arrière du scanner. L'ouverture du panneau permet d'acceder aux cinq détecteurs de contact d'image du scanner et du galet principal qui permet de les vérifier ou de les nettoyer.

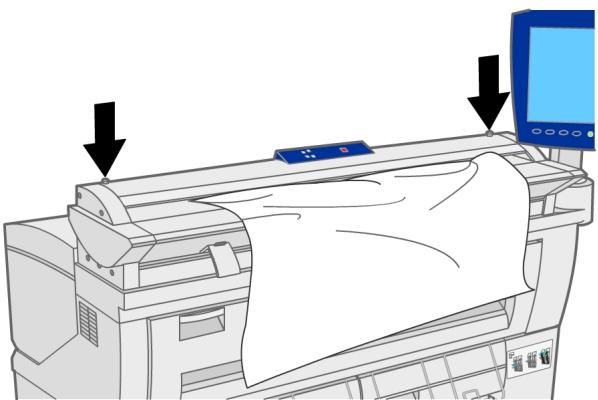

Pour ouvrir le scanner

1. Appuyer sur les deux boutons de chaque côté du panneau du scanner.

1. Avec les deux mains, pousser le panneau vers le haut et l'éloigner de soi. Le panneau tient tout seul lorsqu'il est en position ouverte.

REMARQUE

Ouvrir le panneau du scanner pour révérer le galet principal blanc solide ainsi que les cinq détecteurs de contact d'image. Se reporter au chapitre Maintenance pour plus de détails sur le nettoyage du galet principal et des détecteurs de contact d'image.

Pour fermer le scanner

Avec les deux mains, saisir chaque côté du panneau du scanner et l'abaisser pour qu'il se ferme doucement par lui-même. S'assurer que chaque côté soit bien en position en appuyant fermement sur les deux extrémites de droite et de gauche.

Déflecteurs de sortie du support

Les déflecteurs de sortie du support sont conçus pour permettre au document en rouleau d'être dirigé vers le bas à la sortie du scanner.

Prendre chacun des trois déflecteurs de sortie du support et les rattacher aux crochets sous la face inférieure avant du scanner. S'assurer qu'ils sont correctement positionnés.

REMARQUE

Des déflecteurs de sortie incorrectement installés entraîneront des incidents document. Contacter le Centre Services Xerox pour l'installation.

Interface utilisateur (IU)

L'interface utilisateur de l'imprimante et le Gestionnaire d'imprimante Web PMT, auxquels il est possible d'acceder à l'aide d'un navigateur, sont les deux sources qui permettent à l'utilisateur de configurer et d'effectuer des opérations d'impression.

L'interface utilisateur de l'imprimante est utilisé pour effectuer un nombre de tâches à l'aide de l'écran tactile et des touches du panneau de commande.

Table 6 : Composants de l'interface utilisateur

Éléments	Fonction
Écran tactile	Affiche les messages et les boutons sur l'écran pour sélectionner les fonctions. Toucher l'écran pour sélectionner les fonctions et les options.
Ports USB	Connector les accessoires tels que les claviers, souris et clés USB au contrôleur Accxes.
Touches du panneau commande	Contient les touches Services, Informations sur la machine, Connexion/Déconnexion, Langue, Économiseur, Annuler, Arrêt et Marche.

Écran tactile

La liste ci-dessous répertorie des exemples de tâches qu'il est possible de réaliser à partir de l'interface utilisateur :

• Réglage du support en rouleau pour l'alimentation manuelle
• Configuration des paramètres du système
• Impression de cartes tests pour vérifier le fonctionnement de l'imprimante
• Gestion du journal des travaux et de celui des erreurs
• Affichage du compteur de facturation

L'écran tactile affiche les messages et contient les boutons de sélection et de fonction pour configurer des travaux de copie et de numérisation. Toucher l'écran pour sélectionner une fonction ou une option.

REMARQUE

Les fonctions qui s'affichent peuvent varier, selon le modele, les options installées et les paramétres de la machine.

Utilisation de l'écran tactile

Fonctions du menu Services

Le menu Services est la page par défaut de l'interface utiliser. Il s'affiche une fois la machine mise sous tension, lorsqu'elle quitte le mode économiqueur ou lorsqu'elle quitte le mode Gestion système.

L'écran ci-dessous affiche les fonctions de copie/numérisation. Un scanner est connecté.

L'écran ci-dessous affiche les fonctions de l'imprimante uniquement. Aucun scanner n'est connecté.

Service	Fonction
Informations sur la machine	Permet d'activer et de changer les régages et les configurations.
Informations sur le travail	Les travaux sont listedes avec un état. Les utilisateurs peuvent réimprimer les travaux à partir de la file d'attente.
Imprimer à partir du pérophérique	Numérisation vers et impression à partir d'un pérophérique déplaçable (USB).
Copie	Affiche les onglets Copie standard, Qualité image, Paramètres avancés et Rappeler.
Numérisation vers une boîte aux lettres	Permet aux utilisateurs de mémoriser des travaux dans une boîte aux lettres en vue d'une récupération et d'une impression ultérieure.
Numériser vers FTP	Permet aux utilisateurs de transmettre des travaux de numérisation vers un serveur de fichiers en réseau.
Numérisation vers imprimante à distance	Permet aux utilisateurs de transmettre des travaux de numérisation vers une imprimante à distance.

Caracteristiques et fonctions de l'écran tactile

Table 8 : Écran tactile

Éléments de l'écran tactile	Fonction
Zone de messages	Affiche les informations sur l'état, les instructions utiliser et l'accès de connexion.
Onglets de fonction	Permettent de sélectionner et d'afficher le menu correspondant ainsi que des fonctions supplémentaires.
Quantité de copies	Entrer le nombre de copies à partir du pavé numérique. Le nombre de copies peut être une valeur comprise entre 1 et 999. Appuyer sur la touche Effacer du panneau de commande pour effacer une entrée incorrecte.
Boutons de sélection	Permettent de sélectionner une option. Lorsque l'option est sélectionnée, le bouton s'allume.
Boutons de défilament	Permettent de faire défiler et de sélectionner une valeur.

Claviers

Entrée de texte

Les écrons peuvent demander d'entrée un texte. Cette section du clavier est utilisé pour entraîr du texte.

Table 9 : Arrangement du clavier

Élément	Fonction
Zone d'entrée	Affiche les caractères entrés sur le pavé numérique.
Boutons curseurs	Utiliser les boutons curseurs pour déplacer et insérer du texte.

Table 10:Procedures du clavier

Fonction	Procedure
Saisie des caractères alphabetiques et des nombres	Toucher les caractères désirés. Sélectionner la touche MAJ. pour passer des caractères minuscules aux caractères majuscules.
Suppression d'un caractère	Sélectionner Retour pour supprimer un caractère à la fois.
Annulation ou sauvégarde de la saisie	Sélectionner Annuler ou Sauvegarder, selon les besoins.

REMARQUE

Un message Entrée invalide peut s'afficher si un caractère sélectionné est inacceptable dans la fonction. Par exemple, lors de la saisie du nom d'une boîte aux lettres, l'apostrophe ne peut pas être utilisé.

Panneau de commande

Panneau de commande

Table 11: Panneau de commande

No	Nom de la touche	Fonction
1	Services	Affiche le menu Services qui contient un bouton pour Informations sur la machine, Information travail, Copier, Numériser vers boîte aux lettres, Numériser vers FTP et Numériser vers imprimante à distance. Ce sont les principaux services.
2	Informations sur la machine	Affiche l'état de la machine, l'état du support, les reliés de compteur de facturation et le numéro de série, la description du système (configuration) et les erreurs récentes. Permet également l'impression des informations de configuration et des paramètres.
3	Connexion/Déconnexion	Active les boutons Ouvrir session administrateur système et Ouvrir session Facturation. L'accès Administrateur requiert l'entrée d'un mot de passée sécurisé. L'accès à la fonction Facturation requiert un nom d'utilisateur et une ID d'utilisateur. L'accès « Invité » (Guest) ne nécessite pas de mot de passer.
4	Langue	Cet écran permet de changer le texte dans une autre langue, de sélectionner les pouces ou les millimètres et le format de date impérial ou international.
5	Mode Veille	La touche <Mode Veille> est allumée lorsque le système est en mode Économiseur ou Veille.
6	Effacer	Efface les entrées incorrectes entrées lorsque le pavé numérique est utilisé. Cette touche est aussi utilisée pour réinitialiser les valeurs de numérisation par défaut à partir de tout Mode Numérique.
7	Annuler	Arrêt la numérisation d'un document.
8	Marche	Démarre la numérisation de travaux de copie ou de numérique.

Langue

La fonction Langue permet de selectionner la langue par défaut, les unités de mesure et le format de la date qui s'affichent sur l'écran tactile, l'interface Web, les impressions test générées par le contrôleur, les pages de garde, les pages de configuration, etc.

1. Sélectionner la touche Langue sur le panneau de commande.
2. Sélectionner la langue désirée.
3. Sélectionner le bouton Pouces ou Millimètres pour configurer les unités de mesure par défaut.

4. Sélectionner le bouton approprié pour le Format de date.

5. Impérial : La date s'affiche dans le format MM/JJ/AAAA.
   International: La date s'affiche dans le format JJ/MM/AAAA.

6. Sélectionner Sauvegarder pour fermer l'écran Langue et revenir au menu Services.

Mise sous tension du système

L'imprimante et le contrôleur sont tous deux équipés d'un interrupteur de mise en marche. Le disjoncteur doit être en position Activé (vers le haut) pourmettre l'imprimante et le scanner sous et hors tension.

Utilisation de la fonction Économie d'énergie

La fonction Économie d'énergie réduit automatiquement la consommation d'énergie lorsque aucune donnée d'impression n'est reçue pendant une période prédéfinie. La fonction Économie d'énergie possède deux modes, Mode Faible alimentation et Mode veille.

La machine entre en Mode Faible alimentation après un laps de temps préréglé qui s'est écoulé. La machine passée en Mode Veille à partir du Mode Faible alimentation si elle reste en attente pendant une durée supplémentaire.

REMARQUE

Se reporter à la section Temporisateurs pour savoir comment personnelier les paramètres du mode Économie d'énergie.

Mode Faible alimentation

Dans ce mode, l'alimentation au panneau de commande et au module four est réduite. Lorsque la machine entre en Mode Faible alimentation ou en Mode Veille, l'écran tactile s'eteint et le bouton Économie d'énergie sur le panneau de commande s'allume.

Mode Veille

Dans ce mode, l'alimentation est réduite plus qu'en Mode Faible alimentation. Au cours de la transition entre le Mode Faible alimentation et le Mode Veille, l'écran tactile reste souvent et la touche Économie d'énergie reste allumée.

Activation du mode Économie d'énergie

Il est possible d'entrer en mode Économie d'énergie automatique ou manuellement.

Méthode automatique

La machine entre en Mode Faible alimentation après un laps de temps préréglé qui s'est écoulé. La machine passée en Mode Veille à partir du Mode Faible alimentation si elle reste en attente pendant une durée supplémentaire.

Méthode manuelle

Appuyer sur la touche Économie d'énergie du panneau de commande. La touche s'allume, la machine entre en Mode Faible alimentation et l'écran tactile s'éteint.

Désactivation du mode Économie d'énergie

Il est possible de quitter le mode Économie d'énergie automatiquement ou manuellement.

Méthode manuelle

La machine étant en mode Économie d'énergie, appuyer sur la touche Mode veille. Le voyant de la touche s'éteint, l'écran tactile affiche le message Préchauffage et la machine commence son cycle de préchauffage.

Méthode automatique

La machine quitte le mode Économie d'énergie lorsqu'elle détecte un travail d'impression dans la file d'attente.

REMARQUE

Se reporter à la section Gestion du système pour savoir comment personnelier les paramètres du mode Économie d'énergie. Seul l'administrateur système peut modifier ce réglage.

Mise sous tension du système

La procédure ci-dessous déscrit le processus pourmettre le système sous tension à partir d'un départ à froid (ce qui veut dire qu'il assume que l'imprimante et le contrôleursont totalement hors tension).

1. Mettre le disjoncteur de l'imprimante en position Activé [I].

2. Mettre l'interrupteur de l'imprimante en position Activé [I].

3. Appuyer sur le bouton d'alimentation à l'avant du contrôleur.

Le bouton d'alimentation s'allume. Àpès environ une demi-minute, le panneau de commande affiche le message Préchauffage de l'imprimante. La machine sera prête à imprimer dans environ trois minutes.

Chargement des documents

Les documents qui correspondent aux formats suivants peuvent être utilisés.

Table 12 : Chargement des documents

Format du document	Épaisseur
Largeur : 4,5 à 41 pouces (114 à 1 050 mm) (1 016 mm numération réelle)	Papier plat (0,05 à 3,2 mm)
Longueur : 7,8 à 59 pouces (200 à 16 510 mm)	(0,3 mm max.)

REMARQUE

La longueur maximale pouvant être numériésée vers le réseau est de 650 pouces. La longueur maximum des copies est de 590,55 pouces (15 mètres).

Précautions lors de la manipulation des documents

Observer les précautions suivantes lors de la manipulation des documents :

• La zone d'alimentation de numérisation peut se salir si des documents représentant des traces de colle, ruban adhésif ou liquide correcteur sont placés dans le scanner.

Les colles en bâton ou en vaporisateur peuvent entacher la zone de numérisation, causant l' apparition de lignes noire sur les copies.

• Faire attention avec les documents qui ont été pliers, chiffonnés, déchirés ou qui doivent des trous de perforation. Ils pourraient entraîner des incidents document et des déchirures.

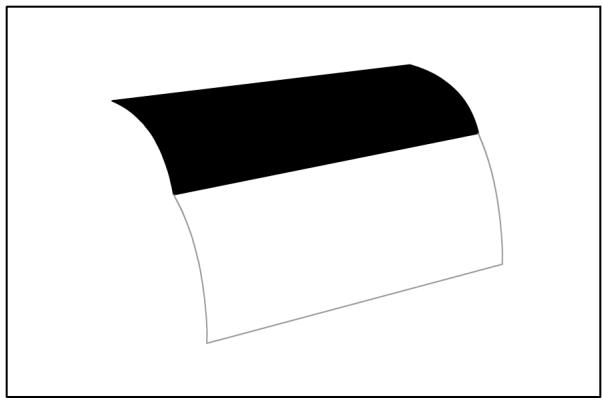

• Lorsque des documents enroulés sont utilisés, vérifier que le diamètre du rouleau est de 40 mm (1,6 pouce) ou plus. Les rouleaux avec un diamètre de moins de 1,6 pouce doivent être aplatis sur le bord d'attaque pour pouvoir être numériés correctement.

Strégties de copie pour les documents spéciaux

Lors de la numérisation de documents, essayer toujours les paramètres de Qualité image par défaut en premier lieu. Ces paramètres sont conçus pour donner une Qualité image optimale pour la plupart des documents.

Selectionner le Type de document :

• Photo (Demi-teintes)
• Photo (Contone)
• Texte/Photo
• Texte / Ligne
• Texte / Ligne (Clair)
• Image en bleu

REMARQUE

Le fait de sauvegarder des travaux personalisés compteant des paramètres spécifiques pour différents types de documents permet de gagner du temps. ÀpRES avoir suivi les suggestions ci-dessous, se reporter à l'utilisation des gabarits de l'onglet Rappel, dans ce chapitre.

Table 13 : Stratégies de copie pour les documents spéciaux

Type de document original	Premier	Deuxième	Troisième
Photo couleur	Mode Copie :Utiliser Photo comme type de document.Contone).Mode Numérisation :Utiliser Photo (contone) comme Type de document, régler le Rendu sur Couleur (24 bits) et le Format de fichier sur TIFF.	Mode de numérisation et de copie:Ajuster la qualité d'image en réduisant la suppression du fond.	Mode Copie :Continuer les réglages de Qualité image comme requis. Sur l'onglet Paramètres avancés, sélectionner les réglages de Rendu pour obtenir les résultats désirés.Mode Numérisation :Continuer les réglages de Qualité image comme requis.
Dessins au crayon et documents héliographiques/ligne	Mode Copie :Utiliser Image en bleu comme Type de document. Régler Rendu de l'onglet Paramètres avancés sur Binaire et activer Inverser.Mode Numérisation :Utiliser Image en bleu comme type de document.Régler Rendu de l'onglet Paramètres avancés sur Convertir en noir	Mode de numérisation et de copie:Ajuster la qualité d'image en réduisant la suppression du fond.	Mode Copie :Continuer les réglages de Qualité image comme requis.Mode Numérisation :Continuer les réglages de Qualité image comme requis.
Carte couleur	Mode de numérisation et de copie:Utiliser Texte/Photo comme type de document pour saisir clairément les lignes.Afin de capturer d'autres détails, telis que les tons moyens et les demi-teintes, utiliser Photo comme type de document.	Mode Copie:Ajuster la qualité d'image en réduisant la suppression du fond.Mode Numérisation:Continuer les réglages de Qualité image comme requis.	Mode Copie :Continuer les réglages de Qualité image comme requis.
Vieux documents héliogiographiques	Mode Copie :Utiliser Texte/Ligne comme Type de document. Régler Rendu de l'onglet Paramètres avancés sur Binaire et activer Inverser.Mode Numérisation :Utiliser Texte/Ligne comme Type de document.Régler Rendu de l'onglet Paramètres avancés sur Convertir en noir	Mode de numérisation et de copie :Régler la suppression du fond au paramètre maximum Maximum.	Mode Copie :Régler le Contraste copie pour obtenir une qualité copie optime.Mode Numérisation :Régler le Contraste copie pour obtenir une qualité copie optime.
Ancien document héliogiographique avec fond foncé et dégradation d'un côté à l'autre	Mode Copie :Utiliser Texte/Ligne comme Type de document. Régler Rendu de l'onglet Paramètres avancés sur Binaire et activer Inverser.Mode Numérisation :Utiliser Texte/Ligne comme Type de document.Régler Rendu de l'onglet Paramètres avancés sur Convertir en noir	Mode de numérisation et de copie :Faire pivoter le document de 90 degrès. Présenter d'abord le bord le plus foncé pour un résultat optimal.Ajuster la qualité d'image en augmentant la suppression du fond.	Mode Copie :Régler le Contraste copie pour obtenir une qualité copie optime.Mode Numérisation :Régler le Contraste copie pour obtenir une qualité copie optime.
Dessin au trait ou texte pâle, densité irrégulière	Mode Copie :Utiliser Texte/Ligne comme type d'original et augmenter Suppression du fond.Mode Numérisation :Utiliser Texte/Ligne comme Type de document.	Mode Copie :Si la dégradation est toujours visible sur la copie, faire tourner l'original de 90 degrès. Présenter d'abord le bord le plus foncé pour un résultat optimal.Mode Numérisation :Régler Suppression du fond de Qualité image au minimum.	Mode Copie :En mode Réduction, utiliser Préparation de ligne en réduction.Régler le Contraste copie pour obtenir une qualité copie optime.Mode Numérisation :Régler le Contraste copie pour obtenir une qualité copie optime.
Film clair, vincin ou support translucide avec des lignes, documents photos ou mixtes.	Mode de numérisation et de copie : Utiliser Image en bleu comme type de document.Ajuster la densité, le contraste, la définition pour obtenir de plusieurs résultats.	Mode de numérisation et de copie :Utiliser Texte/Ligne comme type de document pour réduire la densité.Définir Suppression du fond au paramètre Minimum	Mode Copie :Dans l'onglet Paramètres avancés, sélectionner les régliages du Rendu pour obtenir de plusieurs résultats.Mode Numérique :Utiliser Texte/Ligne (clair) comme Type de document.
Documents sépia	Mode de numérisation et de copie :Utiliser Image en bleu comme type de document pour séparer clairément l'avant-plan de l'arrête-plan.

Source du support

Avant de charger un document dans la Solution grand format 6604/6605 de Xerox, il faut spécifique où est charge le document.

Pour spécifique la source du support

1. Sélectionner la touche Services sur le panneau de commande.
   L'écran du menu Services s'affiche.
2. Sélectionner le bouton Copie.

3. Choisir une selection de Source du support.

4. Sélection auto - La machine sélectionne automatiquement le support correct selon le format du document détecté et le taux Réduire/Agrandir spécifique.

5. Support en rouleau - Sélectionner parmi les formats de support en rouleau disponibles dans les tiroirs.

6. Support feuille à feuille - Sélectionner cette option pour charger le support dans le départ manuel.

7. Charger le document face dessus pour la numérisation.

REMARQUE

Se reporter aux Chapités Copie et Numérisation pour des instructions complètes sur la copie et la numérisation des documents.

Types de support et chargement

Cette section déscrit les supports disponibles pour cette machine et les procédures appropriées pour manipuler, charger et stocker du support.

L'utilisation d'un support inapproprié peut entraîner des incidents papier, une qualité d'impression réduite, des dysfonctions et d'autres problèmes. Pour utiliser les capacités de la machine de manière optimum, il est recommendé d'utiliser uniquement le support conseillé par Xerox.

REMARQUE

Le support peut être commandé auprès de Xerox à partir de www.xerox.com. Sur la page d'accueil, Sélectionner Consommables

Papier et Type de support > Pour les produits grand format.

REMARQUE

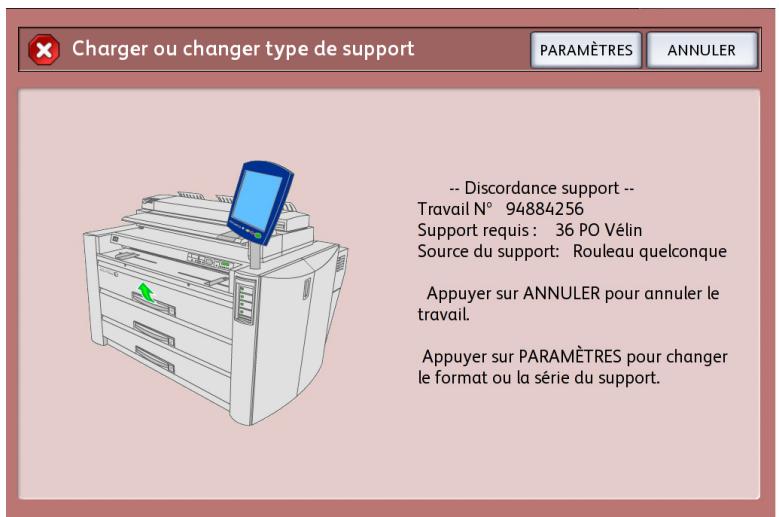

Un écran Discordance support s'affiche si le support requis n'est pas placé dans la machine lorsque des copies sont effectuées. Suivre les instructions sur l'écran pour résoudre le problème. Un bouton Discordance support s'affiche sur l'écran Menu si le contrôleur détecte cette condition lorsqu'il reçoit un travail d'impression. Appuyer sur le bouton Discordance support et suivre les instructions sur l'écran.

Dans le cas d'une'utilisation d'un support non recommandé par Xerox, contacter le Centre Services Xerox.

Support imprimable

Si un support d'un autre fournisseur est utilisé pour des copies ou des impressions, vérifier qu'il est conforme aux specifications suivantes. Le papier standard est recommendé par Xerox.

Table 14: Support

RakuMgpin	Poids	Format de support qu'il est possible de charger.	Papier standard (y compris papier recommendé)
			Nom	Garmentschére carré	lb
Rouveau 1, Rouveau 2	Papier Bond: rouleaux 20 lb.-500 pieds.: Papier Xerox Premium bond ou Xerox Performance bond 18 lb: Translucide bond Film: 4-mil Accu-Image Elite Film - Européen: 75 à 100 microns Papier calque 90-112 g/m2	ARCH-1 36 po, 24 po, 18 po, 12 po ARCH-2 30 po, 24 po, 18 po, 12 po ANSI 34 po, 22 po, 17 po, 11 po ISO A0, A1, A2, A3, A4 JIS B1, B2, B3 ISO B1, B2, B3 SP. A0 (880, 860 mm) SP.A1 (620 mm) SP.A2 (440 mm) Diamètre extérieur du rouleau: inférieur ou égal à 6,7 pouces (170 mm)	Premium	80 g/m2	20
			Performance	75 g/m2	20
			Translucide bond 4-mil Accu-Image Film Calque 90 Premium	S.O. 90 g/m2	18 S.O.
			Calque 112 Premium	112 g/m2	S.O.
			Translucide Premium 100 microns		S.O.
RakuMgpàn	Poids	Format de support qu'il est possible de charger.	Papier standard (y compris papier recommendé)
			Nom	Commerché re Carré	lb
Alimentation manuelle	Papier Bond ordinaire : rouleaux 20 lb.-500 pieds. : Papier Xerox Premium bond ou Xerox Performance bond 18 lb : Translucide bond Papier calque 90-112 g/m2 Film : 4-Mil Zero-Solvent A-I Elite Film - Européen : 75 à 100 microns	ARCH-1 : 36 x 48 po, 24 x 36 po, 18 x 24 po, 12 x 18 po, 12 x 9 po ARCH-2 : 30x42 po ANSI : 34 x 44 po, 22 x 34 po, 17 x 22 po, 11 x 17 po, 11 x 8,5 po ISO A0, A1, A2, A3, A4 JIS B1, JIS B2, JIS B3, JIS B4 ISO B1, ISO B2, ISO B3, ISO B4 SP. A0 (880, 860 mm) SP.A1 (620 mm) SP.A2 (440 mm) Largeur : 210 à 914,4 mm Longueur : 297 à 15 000 mm	Premium	75 g/m2	20
			Commercial (A3, A4)	75 g/m2	20
			Translucide bond	S.O.	18
			Calque 90 Premium Calque 112 Premium Translucide Premium 100 microns 4-mil Accu-Image Film	90 g/m2 112 g/m2	S.O. S.O. S.O.

REMARQUE

Des incidents peuvent se produit si le support utilisé est différent des régles de support en cours. Toujours selectionner le format, le type de support et l'épaisseur corrects pour obtenir les autres résultats résultats d'impression possibles.

REMARQUE

g / m^2 est une mesure de la substance/grammage d'un papier exprimée en grammes par mètre carré, qui ne dépend pas du nombre de feuilles dans la ramette.

Manipulation et stockage du support

Manipulation du support

Ne pas utiliser de support qui a été plié, chiffonné ou fortement tUILé, au risque d'encourir des incidents support.

Stockage du support

L'environnement optimal de stockage du support doit partager une humidité de 40 à 45 %. L'humidité n'est pas favorable au support.

Garder les points suivants à l'esprit lors du stockage du support :

• Pour le stockage, emballer le support dans du papier d'emballage et l'entreposer dans un endroit relativement sec.
• Le papier calque plus particulièrement doit être mis dans du plastique ou dans un sac anti-humidité qui contient un produit desséchant.
• Lorsque la machine n'est pas utilisé pendant un long moment, enlever le support et l'entreposer correctement.
• Entreposer le support sur une surface plane pour empêcher l' apparition d'une tuile.

Chargement d'un support en rouleau

AVERTISSEMENT

Faire attention de ne pas se pincer les doigts lorsque le support en rouleau est placé dans le tiroir de support.

AVERTISSEMENT

Ne jamais toucher une zone compteant une étiquette sur des parties chaudes ou coupantes, au risque de se brûler ou de se blesser.

Ce qui suit décrit comment charger le support en rouleau sur le rougeau 1 ou le rouleau 2 en option.

Lors du changement du type de support, du format ou du poids, vérifier de changer les réglages du support avant de commencer la copie. Se reporter à la section Réglage du support pour plus d'informations.

Chargement du support en rouleau

1. Ouvrir les portes avant.

1. Sortir le tiroir de support pour le rouleau 1 ou le rouleau 2.

1. Retirer l'arbre et le rouleau partiel ou le tube de la machine.

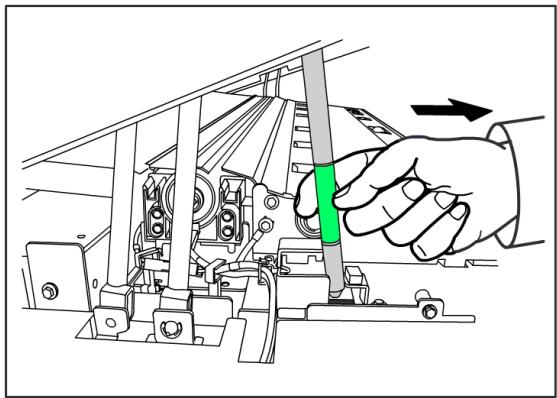

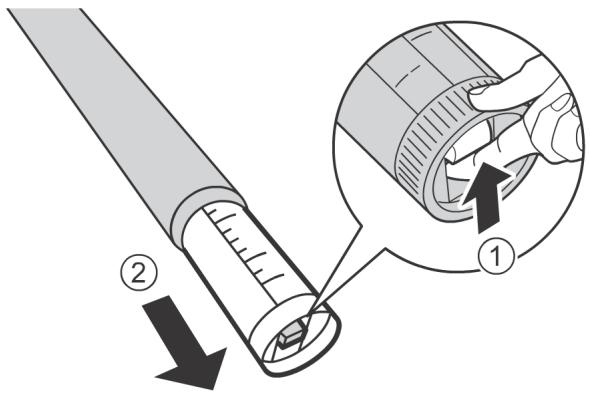

1. Pincer le levier vert à l'extrémité de l'arbre etPTRirer l'arbre du centre du support en rouleau.

REMARQUE

Le fait de pincer le levier vert relâche la tension du ressort d'arrêt, ce qui permet de dégager l'arbre du centre.

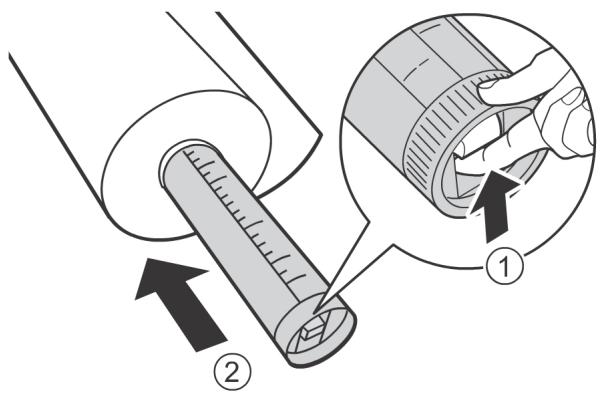

1. Pincer le levier vert à l'extrémité de l'arbre et insérer l'arbre dans le nouveau support en rouleau. S'assurer que les extrémites du rouleau s'alignent avec le guide de format support.

1. Ajuster l'orientation du support en rouleau et placer l'arbre sur le guide de l'arbre.

1. Tourner le support en rouleau jusqu'à ce que le bord d'attaque soit saisi par le galet.

Le support en rouleau est automatiquement alimenté et s'arrête ensuite.

REMARQUE

Si le support en rouleau ne peut etre place correctement en raison du bord d'attaque endommagé, couper le bord d'attaque du support avant de placer ce dernier.

AVERTISSEMENT

Ne pas ouvrir le panneau de protection du coupeur du rouleau 1 ou du rouleau 2, à moins d'en avoir eté spécifique instruit.

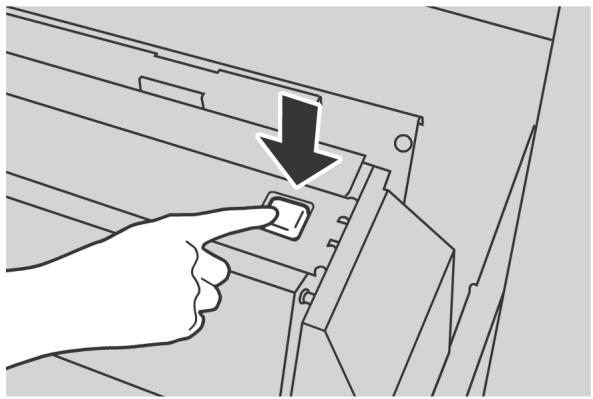

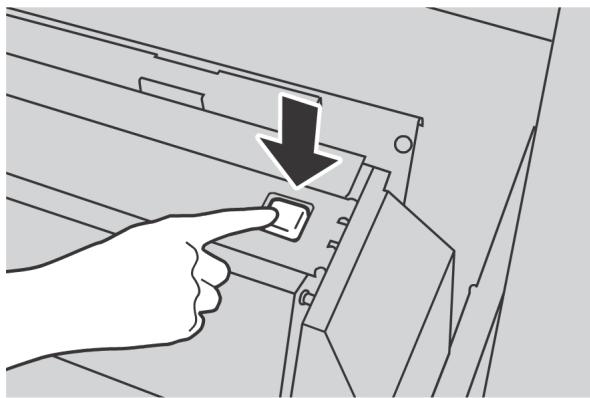

1. Appuyer sur le bouton du coupeur pour couper le bord d'attaque du support en rouleau.

Le bord d'attaque du support en rouleau est coupé.

REMARQUE

Le fait d'appuyer une fois sur le bouton du coupe coupe environ 8,3 pouces (210 mm) de support à partir du bord d'attaque du rouleau. Lorsque le bouton du coupeur est maintainu enfoncé, le support en rouleau est charge en continu jusqu'à ce que le bouton du coupeur soit relaché. Le support en rouleau est coupé lorsque le bouton du coupeur est relaché.

Présentation du produit

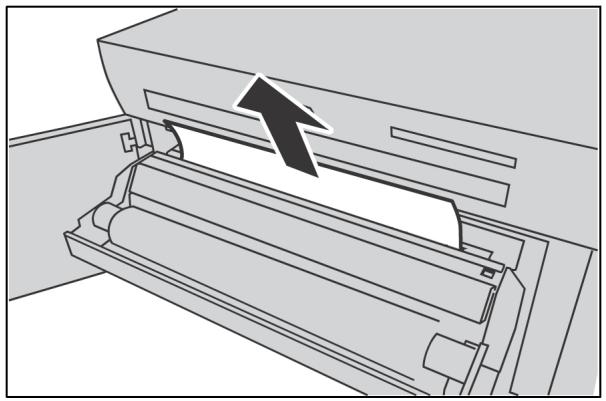

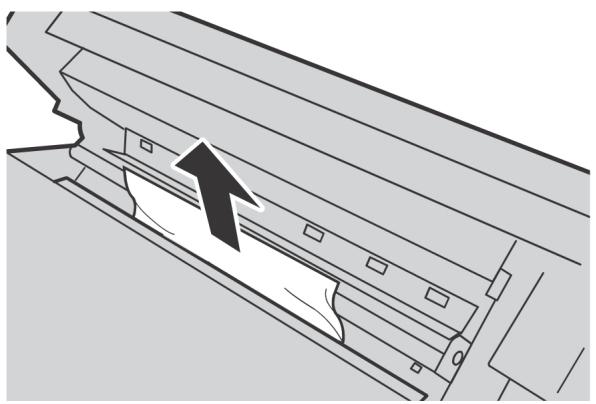

1. Enlever le fragment de papier coupé.

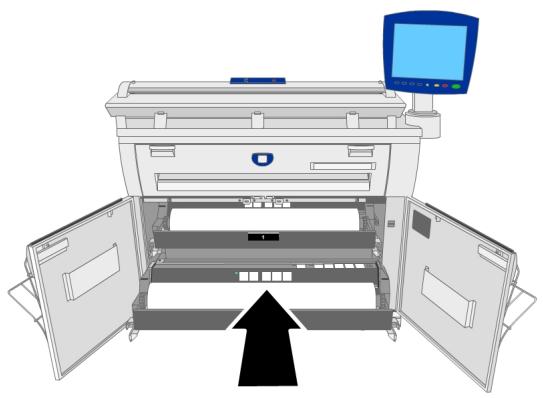

1. Glisser doucement le rouleau 1 ou le rouleau 2 dans la machine jusqu'à ce qu'il stoppe.

1. Fermer les portes avant.

Alimentation manuelle (départ manuel)

Lors de l'impression de feuilles coupées, placer le support dans le départ manuel.

REMARQUE

Si des support de types, formats et écaiseurs différents sont placés, s'assurer de changer les Réglages support avant de commencer à copier. Se reporter à la section Réglage du support pour plus d'informations.

Impression de feuilles coupées

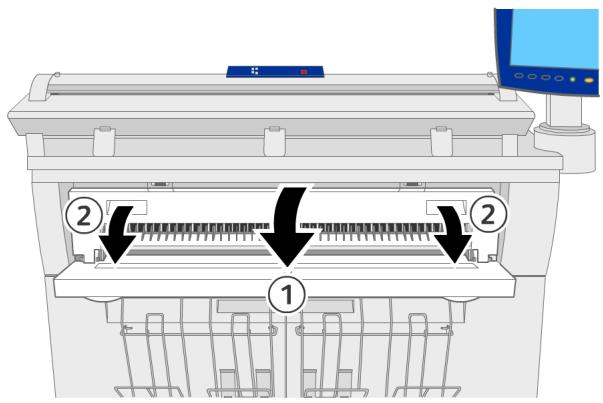

1. Ouvrir l'alimentation manuelle.

1. Aligner les bords du support avec les indicateurs de format et insérer le bord d'attaque du support jusqu'à ce qu'il s'arrêté.

La machine alimente la feuille en position de demarrage.

• Placer des feuilles simples uniquement.
• Lorsque le bord d'attaque du support est tuié, tener la portion tulée avec les mains au fur et à mesure de son insertion dans la machine.
• Tenir le support tout en l'alimentant. Si le support est relachué trop tôt, un incident peut se produit.

Coupe du support en rouleau

Ce qui suit décrit comment couper le bord d'attaque du support en rouleau.

Coupe du support en rouleau

1. Ouvrir les portes avant.

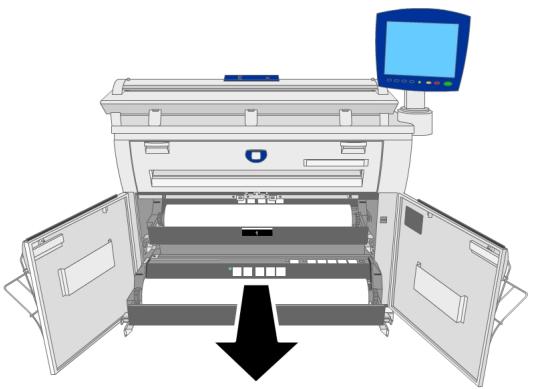

1. Sortir le tiroir de support pour le rouleau 1 ou le rouleau 2.

AVERTISSEMENT

Ne pas ouvrir le panneau de protection du coupeur du rouleau 1 ou du rouleau 2, à moins d'en avoir eté spécifique instruit.

1. Appuyer sur le bouton du coupeur pour couper le bord d'attaque du support.

Le bord d'attaque du support est coupé.

REMARQUE

Le fait d'appuyer une fois sur le bouton du coupeur permet de couper environ 210 mm (8,3 pouces) de support à partir du bord d'attaque du rouleau. Lorsque le bouton du coupeur est maintainé enfoncé, le support en rouleau est alimenté continuallyment jusqu'à ce que le bouton soit relaché. Le support en rouleau est coupé lorsque le bouton du coupeur est relaché.

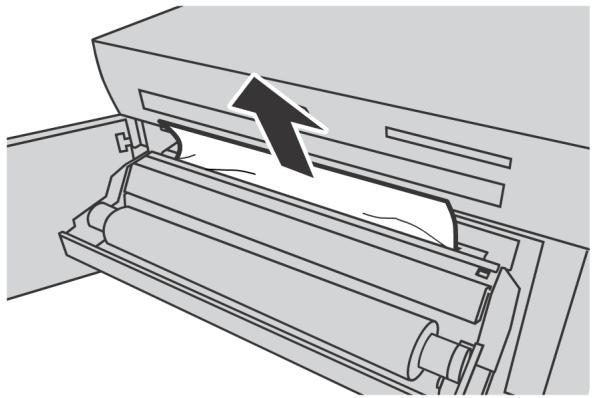

1. Enlever le fragment de papier coupé.

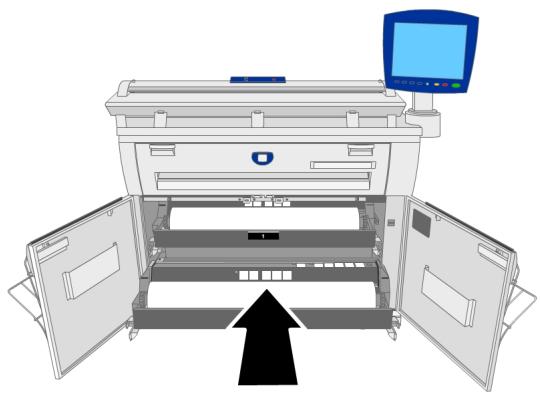

1. Glisser doucement le tiroir du rouleau 1 ou du rouleau 2 dans la machine jusqu'à ce qu'il stoppe et se verrouille.

1. Fermer les portes avant.

Réglages du support

Les réglages du support (Série de format, Type et Épaisseur du support) doivent être définis la première fois que le support est place dans la machine et lorsque le support place est différent des réglages en cours.

Les réglages suivants sont les paramètres acceptables pour la série de format, le type et l'épaissur du support. La procédure pour définir le support commence à la page suivante.

Table 15 : Série de formats de support

Série	Taille
ISO A	841 mm (A0), 594 mm (A1), 420 mm (A2), 297 mm (A3)
JIS B	728 mm (B1), 515 mm (B2), 364 mm (B3)
ISO B	707 mm (B1), 500 mm (B2), 353 mm (B3)
SP. A-1	880 mm, 620 mm, 440 mm
SP. A-2	860 mm
ARCH -1	36", 24", 18", 12"
ARCH -2	30"
ANSI	34", 22", 17", 11"

Table 16:Type et épaisseur du support

Épaisseeur	Type	Nom	Poids
Léger	Bond	Translucide bond	18 lb
	Film	4-mil AccuImage Elite	-
Ordinaire	Bond	Premium	9,07 kg
		Performance	9,07 kg
	Vélin	Calque 90 Premium	90 g/m2
	Film	Translucide Premium 75 microns	75 μm
Épais	Bond	Présentation	110 g/m2
	Vélin	Calque Premium 112 g/m2	112 g/m2
	Film	Translucide Premium 100 microns	100 μm
* Papier de tracé est affchéé comme [Vélin].

Réglage du support

1. Sélectionner la touche Information machine du panneau de commande.
2. Sélectionner Réglage et état des supports....

L'écran Réglage et état des supports... s'affiche.

1. Sous l'en-tête Série, selectionner le bouton du support à régler, soit Rouleau 1, Rouleau 2 (si le rouleau 2 est installé dans la machine) ou Alimentation manuelle.

L'écran Série des supports s'affiche.

1. Sélectionner le bouton de série de format approprié et appuyer sur Fermer.
2. Sélectionner le bouton Type/Épaisseur correspondant au support à définir, tel que Rouleau 1, Rouleau 2 ou Alimentation manuelle. L'écran Type et épaisseur supports... s'affiche.

1. Sélectionner les boutons Type de support et Épaisseur qui définissant le nouveau support et selectionner ensuite Fermer.
2. Sélectionner Fermer de nouveau.

2

Impression et copie de documents

Ce chapitre déscrit comment effectuer des copies sur un support en rouleau et sur un support feuille à feuille alimenté manuellement et comment régler les multiples fonctions de copie standard et avancée.

Le scanner couleur peut numériser jusqu'à 600 ppp et accepte des documents jusqu'à 40 pouces de large. Le scanner produit des images jusqu'à 36 po de large. Les documents sortent à l'avant de l'imprimante. Pour copier un document en rouleau, trois déflecteurs de sortie du support peuvent être rattachés pour aider à faire sortie le document large du scanner.

• Imprimer à partir du périphérique
• Procedures de copie
• Copies à l'aide de l'alimentation manuelle (départ manuel)
• Interruption d'un travail d'impression
• Configuration des sélections Copie standard
• Configuration des sélections de Qualité image
• Configuration des sélections Paramètres avances
• Configuration des sélections de rappel des travaux

Imprimer à partir du périphérique

Il existe plusieurs types de dispositifs amovibles tels que les clés ou connecteurs Universal Serial Bus (USB), les CD/DVD et les cartes mémoire etc., qui sont pris en charge par FreeFlow Accxes.

La facturation des travaux est également possible pourmettre en journal les travaux à l'aide de la fonction Support amovible.

Les fichiers stockés sur des péripériques amovibles sont imprimés à l'aide des paramétres par défaut de FreeFlow Accxes. Pour localiser les fichiers souhaités afin de les imprimer, parcourir simplement les dossiers de fichiers du péripérique.

1. Insérer le support amovible.
2. Sélectionner Imprimer à partir du périhérique sur le menu Services.

L'écran Imprimer à partir du périhérique s'affiche.

C'est ici qu'il est possible de parcourir le pérophérique connecté et également de l'éjecter.

1. Parcourir puis selectionner le fichier souhaité.

2. Répertoire en cours - liste le périphérique consulté.

3. Les touches fléchées permettent de revenir en arrêté.

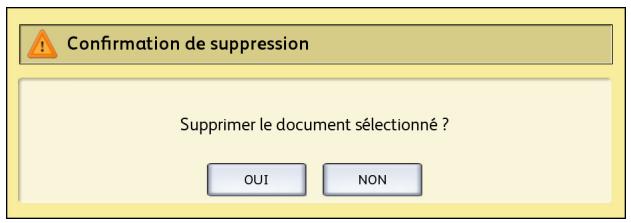

4. Supprimer des fichiers à l'aide de la sélection en rouge.

5. La sélection Tout afficher affiche tous les types de fichiers au-delà de ce que le principal serveur FreeFlow Access identifie.

6. Sélectionner Mode d'impression.

Un message indique la progression de la mise en file ainsi qu'une option d'annulation.

REMARQUE

Si une erreur se produit au cours de l'impression, l'écran Imprimer à partir Fichier affiche les détails et le travail est annulé.

1. Au besoin, appuyer sur Annuler pour interrompre le travail et revenir à l'écran Imprimer à partir du fichier.
2. Toujours appuyer sur Éjecter avant d'enlever la clé USB. Enlever correctement le périhérique permet d'éviter d'endommager ou de corrompre des fichiers.

REMARQUE

Si plusieurs péripériques sont connectés, il sera demandé de selectionner dans la liste celui censé être ejecté.

Procedures de copie

Cette section déscrit la procédure de copie sur la Solution grand format 6604/6605 de Xerox.

Se reporter aux sections suivantes pour obtenir des instructions :

Étape 1 : Sélectionner les fonctions

Pour effectuer des copies, commencer par afficher l'écran Copier sur l'interface utilisateur. Configurer le travail de copie en selectionnant les fonctions nécessaires à partir des onglets Copie standard, Qualité image, Paramètres avancés et Rappeler, puis entraîr le nombre de copies.

Onglet Copie standard

1. Sélectionner Copier sur le menu Services. L'écran Copier s'affiche avec la liste ci-dessous :

2. Quantité
   Réduire/Agrandir

3. Type de document original
   Source du support
4. Format de réception
5. Assemblage et Vérifier trace

6. Afficher la numérisation

7. Sélectionner les fonctions de copie requises à partir de celles qui sont affichées sur l'onglet Copie standard.

Pour obtenir plus d'informations concernant cet onglet, se reporter à la section Configuration des sélections de Copie standard, plus loin dans ce chapitre.

Onglet Qualité image

Selectionner les fonctions Qualité image souhaitées parmi celles affichées sur l'onglet Qualité image.

L'écran Qualité image affiche les options suivantes :

Densité
- Contraste
- Point blanc

REMARQUE

L'ajustement Suppression du fond n'est disponible que dans les modes de numérisation.

Pour plus d'informations concernant ces fonctions et leur mode d'activation, voir la section Configuration des sélections de Qualité copie,, plus loin dans ce chapitre.

Selectionner les fonctions à configurer parmi celles de l'onglet Paramètres avancés.

L'écran Paramètres avancés affiche les options suivantes :

Inversion d'image
- Décalage de numérisation
- Épaisseur du support du scanner
- Qualité copie
- Image miroir
- Emplacement d'image
- Copie échantillon
Largeur de numérisation
- Marges
- Type de support
- Finition (optionnel - non illustré)

Pour obtenir plus d'informations concernant cette zone, se reporter à la section Configuration des sélections de Paramètres avancés, plus loin dans ce chapitre.

Étape 2: Entrer le nombre de copies

Il est possible d'entrée un nombre de copies entre 1 et 999 à l'aide de l'écran Entrée numérique. L'écran s'affiche automatiquement lorsqu'il est requis.

1. Entrer la Quantité de copies à l'aide des boutons de défilament sur l'écran Copier.
2. En cas d'erreur de saisie, appuyer sur le bouton C puis entrer la valeur voulue.

Étape 3: Copier le document

Un temporisateur existe pour le scanner entre le moment où celui-ci déetecte le document et le moment où il commence à le charger. Par conséquent, il est essentiel de suivre les détails ci-dessous en faisant particulièrement attention à l'orientation du document et au moment où celui-ci est placé. Le changement incorrect du document peut entraîner un mauvais départ et des images imprimées de travers.

1. Aligner le document (image face dessus) à l'aide de la rège de justification de gauche sur le plateau d'alimentation. Respecter l'étiquette « pas de papier dans cette zone » car il s'agit de l'endetroit où sont situés les pignons du scanner, au risque d'entrainer un incident. Bien tener le document par les deux mains et le glisser rapidement dans le scanner jusqu'à ce qu'il se bloque. Ne pas le laisser partir. Le moteur se met en marche une fois le document détecté. Lorsque le scanner détecte le document, il le pré-alimente en va et vient du scanner, l'alimente de nouveau, termine la numérisation et le fait sorting juste en dessous du scanner.

Si le document ne s'almente pas automatiquement, il se peut que le mode

Démarrage de numérisation soit définir Utiliser touche Marche. Dans ce cas, appuyer sur la touche Marche sur le panneau de commande. Pour obtenir davantage d'informations, se reporter à Gestion système, System Administration, Configuration du mode Démarrage de numérisation.

1. Si les guides de réception de document sont à l'avant de la machine, guider le bord d'attaque du document lorsqu'il se déplace vers le bas dans les guides.

Se reporter à la section suivante duprésent chapitre Copies à l'aide de l'alimentation manuelle (départ manuel) pour plus de détails et les options disponibles.

Étape 4: Arrêt d'un travail de copie

Selectionner la touche Arrêt sur le panneau de commande du scanner. Si le scanner est dans le mode de préalimentation, appuyer sur la touche Avant ou Arrière du scanner pour éjecter le document.

REMARQUE

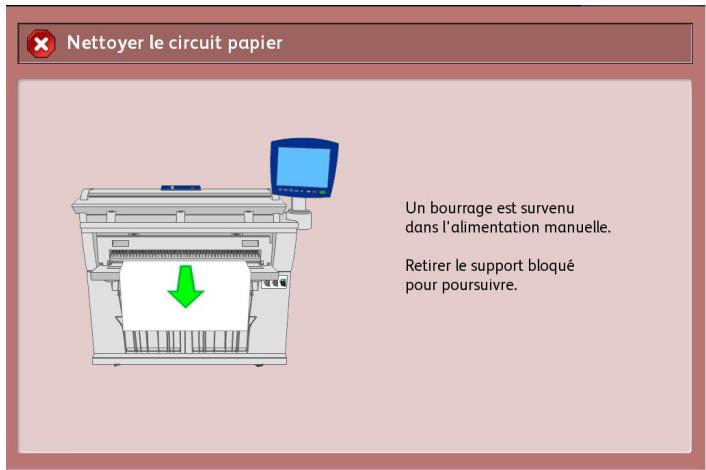

Le message Nettoyer circuit-papier s'affiche si le scanner n'est pas dans le mode de pré-alimentation. Suivre les instructions sur l'interface utilisateur.

Copies à l'aide de l'alimentation manuelle (départ manuel)

La fonction Alimentation manuelle (départ manuel) permet d'effectuer des copies en utilisant un support feuille à feuille. Une seule feuille peut être placée à la fois.

1. Sélectionner Copier sur le menu Services.
2. Sélectionner Alimentation en manuel à partir de l'écran Copier ci-dessus.

REMARQUE

Les réglages actuels du format et du type de support pour les supports en rouleau et feuille à feuille se trouvent sous Source du support.

REMARQUE

Si, après selection de la Source du support, la numérisation du document commence avant le chargement du support feuille à feuille, le message Charger ou changer type de support s'affiche.

1. Charger le support feuille à feuille dans le départ manuel avant de charger le document dans le scanner.

REMARQUE

Un temporisateur existe pour le scanner entre le moment où celui-ci détecte le document et le moment où il commence à le charger. Par conséquent, il est essentiel de suivre les détails ci-dessous en faisant particulièrement attention à l'orientation du document et au moment où celui-ci est placé. Le chargement incorrect du document peut entraîner un mauvais départ et des images imprimées de travers.

1. Aligner le document (image face dessus) à l'aide de la règle de justification de gauche sur le plateau d'alimentation. Bien le tenir par les deux mains et le glisser rapidement dans le scanner jusqu'à ce qu'il se bloque. S'assurer que le bord d'attaque soit maintainu de façon perpendicularaire. Respecter l'étiquette « pas de papier dans cette zone » car

il s'agit de l'endetroit où sont situés les pignons du scanner, au risque d'entrainer un incident.

REMARQUE

Si le document ne s'alimente pas automatiquement, il se peut que le mode Demarrage de numérisation soit définir à Utiliser touche Marche. Dans ce cas, appuyer sur la touche Marche sur le panneau de commande. Seul l'administrateur système est habilité à modifier ce réglage. Pour plus de détails, se reporter au chapitre Gestion système, Configuration du mode Demarrage numérisation.

Ne pas lâcher le document tant que le moteur ne l'a pas détecté et ne s'est pas mis en route.

REMARQUE

Lorsque le scanner détecte le document, il le pré-alimente en va et vient du scanner, l'alimente de nouveau, termine la numérisation et le fait sortir juste en dessous du scanner.

1. Si les guides de réception de document sont à l'avant de la machine, guider le bord d'attaque du document lorsqu'il se déplace vers le bas dans les guides.

REMARQUE

Voir les points importants à propos des options Source du support supplémentaires plus loin dans ce chapitre sous Configuration des sélections Copie standard, Source du support.

Configuration des sélections de copie

Lorsque les exigences d'un travail de copie en particulier différent des paramètres par défaut de la machine, il est possible de définir des paramètres spécifique sur les onglets Copie standard, Qualité image et Autre fonction.

Les options suivantes peuvent être sélectionnées à partir de l'onglet Copie standard :

Réduire/Agrandir
- Type de document original
Source du support
- Format de réception
- Assemblage et Vérifier tracé

• Afficher la numérisation
• Interruption imprimante
• Image numérisée

Pour acceder à l'écran Copier et à l'onglet Copie standard :

1. Sélectionner Copier sur le menu Services.
2. Sélectionner les fonctions requises sous l'onglet Copie standard.

Réduire/Agrandir

La fonction RÉduire/Agrandir possède des options variables pour modifier l'échelle des images copiées. La fonction permet de personneliser au-delà des réglages de réduction/aggrandissement par défaut proposés dans ces options de base.

Se reporter au chapitre Gestion système, Options de copie, Sélectionner les prêrglages personnalisés R/A, pour obtenir davantage de détails.

La valeur par défaut usine est 100% . Si un travail est mis à l'échelle à un autre pourcentage, ce pourcentage devient le nouveau paramètre de référence de toute image. Ceci est observé au cours de la phase Rappel du travail et est considéré comme étant le document à 100% .

Deux fonctions sont disponibles :

Facteur d'échelle : Pour régler le Facteur d'échelle, appuyer sur les flèches +/- afin d'augmenter ou de diminuer le taux de réduction/agrandissement de 25 à 400 % par incréements de 1 % et désir Auto ou entre un nombre à l'aide du pavé numérique.
- Préréglage et plus : La fonction Prééglage et plus... affiche l'écran Facteur d'échelle qui permet de saisir des pourcentages variables ou préreglés. Il est possible de personnaliser une valeur de pourcentage selon les besoin.

Réduire/Agrandir en utilisant le Facteur d'échelle

1. Sélectionner Copier sur le menu Services.
2. Sélectionner le taux Réduire/Agrandir à l'aide des boutons correspondants ou sélectionner 100% .
3. Si 100% est sélectionné, il est possible d'entrer manuellement le pourcentage voulu à partir du pavé numérique.
4. Sélectionner Entrer.

Réduire/Agrandir en utilisant la fonction Préréglage et plus

Pour sélectionner un taux Réduire/Agrandir qui n'apparait pas sur l'écran Copie, suivre les étapes ci-dessous :

1. Sélectionner Préréglage et plus sur l'onglet Copie standard, sous Réduire/Agrandir. L'écran Facteur d'échelle s'affiche.

2. Sélectionner le taux Réduire/Agrandir youlu dans la zone Pourcentage variable ou Pourcentage préréglé.

3. Manuel : Il est possible d'entrez une valeur entre 25% et 400% , par incréments de 0,1% . Entrer la valeur en utilisant le pavé numérique. La machine n'accepte pas de valeur en dehors de la plage.

4. Auto: Le taux est automatiquement définir selon le format du document et celui du support installé. Le document est copied en fonction du format du support sélectionné.
5. Préreglages : Sélectionner un des taux préreglés.

Se reporter à la section « Réglages du support » du chapitre Présentation du système et vérifier que les réglages actuels sont corrects.

1. Sélectionner Sauvegarder.

Se reporter à la section Sélectionner les prérégliages personnalisés R/A du chapitre Gestion système pour obtenir des détails sur la modification de ces pourcentages personnalisés.

Type de document original

Selectionner le Type de document à partir des options disponibles sur l'écran de l'onglet Copie standard.

• Photo (Demi-teintes)
• Photo (Contone)
• Texte/Photo
• Texte / Ligne
• Image en bleu

Se reporter à la section Chargement des documents du chapitre Présentation du système pour obtenir des détails sur la copie de types de documents spéciaux.

Source du support

Les sélections Source du support permettent de sélectionner la source d'alimentation du support pour le travail de copie. Sous chacune des sélections Source du support figure la description du support actuellément chargé. Source du support indique le type de support actuellément chargé.

La valeur par défaut configurée en Usine est Sélection auto.

REMARQUE

Pour changer de série de support (ARCH, ANSI, etc.), aller à

Information sur la machine >Réglage et état des supports.

1. Sélectionner Copier sur le menu Services.

2. Choisir une selection de Source du support :

3. Sélection auto : La machine sélectionne automatiquement le support correct selon le format du document détecté et le taux de réduction/agrandissement spécifique.

4. Support en rouleau : Sélectionner parmi les formats de support en rouleau disponibles dans les tiroirs.
5. Support feuille à feuille: Le support feuille à feuille est le type de support qui est charge dans l'alimentation manuelle (départ manuel). L'alimentation manuelle est la première option de la colonne.

Format de réception

La fonction Format de réception permet de spécifier le mode de coupe du support.

Le réglage par défaut usine est Synchronisé.

1. Sélectionner Copier sur le menu Services. L'écran Copier s'affiche.

2. Sous Format de réception, Sélectionner le bouton correspondant au mode de coupe désiré:

3. Synchronisé : Le support en rouleau est coupé au même format que le document.

4. Préréglage: Le support en rouleau est coupé au format standard sélectionné. Les options de format standard s'affichent lorsque le bouton Préréglage est sélectionné.

5. Manuel: Le support en rouleau est coupé selon un format personnelisé spécifique (coordonnées x et y). Un écran avec des champs d'entrée de données s'affiche lorsque l'on seLECTIONne Manuel.

6. Entrer les options de format souhaitées et appuyer sur Sauvegarder.

Assemblage

Des copies assemblées peuvent être produites pour les travaux impliquant plusieurs documents. Les documents du jeu peuvent également être mixtes, c'est à dire de types différents (texte, photo, etc.). Un maximum de 256 pages peut être numérique pour chaque travail assemblé. Le paramètre par défaut usine pour l'assemblage est définì à Aucun.

REMARQUE

Pour des copies non assemblées, la machine imprime la quantité spécifique pour la première page, ensuite la quantité spécifique pour la page suivante, etc. Pour une réception assemblée, la machine sort les copies en eux.

1. Sélectionner Copier sur le menu Services.

L'écran Copier s'affiche.

1. Sélectionner l'une des options Assemblage.

2. Non assemblé : Mode d'assemblage en série. Les pages sont imprimées au fur et à mesure qu'elles sont copiées.

3. Assemblage inverse: la page (n) est sur le dessus de la pile.
4. Assemblage normal : La page 1 est sur le dessus de la pile.

5. Vérifier trace : L'option de vérification du tracé permet d'imprimer une épreuve de chaque document numérique avant de lancer l'impression sous forme de produits.

6. Placer les documents dans l'ordre 1-(n), image face dessus.

7. Insérer le document (n) face dessus dans l'alimentation du scanner.
8. Continuer dans cet ordre jusqu'à ce que le travail soit terminé.

REMARQUE

Lorsque l'assemblage est désire et sélectionné, le message Création jeu : Insérer document parait dans l'angle supérieur droit de l'écran.

Assemblage (Jeux)

Des copies assemblées peuvent être produites pour les travaux impliquant plusieurs documents. Lorsque l'assemblage normal ou inverse est sélectionné, la machine imprime des feuilles triées eniaux qui sont arrangés par ordre de page. Les documents du jeu peuvent également être mixtes, c'est à dire de types différents (texte, photo, etc.). Un maximum de 256 pages peut être numérique pour chaque travail assemblé.

Se reporter au tableau suivant pour savoir comment réaliser des jours.

REMARQUE

Pour des copies non assemblées, la machine imprime la quantité spécifique pour la première page, ensuite la quantité spécifique pour la page suivante, etc. Pour une réception assemblée, la machine sort les copies en eux.

REMARQUE

Lorsque l'assemblage est désiré et seLECTIONné, le message Création jeu : Insérer document s'affiche dans l'angle supérieur droit de l'écran.

Specifications d'un jeu de copies (photos seulement)

Le tableau suivant donne les produits de copies maximum selon le format des documents pour le jeu type de documents Photo (Demi-teinte/Contone) exclusivement.

Ces informations sont utiles pour s'assurer que la mémoire puisse accepter la capacité du jeu de copies.

Format du document	Qualité copie	Nombre de pages maximum
Ansi A (8,5 x 11 pouces)	Qualité optimale	256
Ansi B (11 x 17 pouces)	Qualité optimale	239
Ansi C (17 x 22 pouces)	Qualité optimale	119
Ansi D (22 x 34 pouces)	Qualité optimale	59
Ansi E (34 x 44 pouces)	Qualité optimale	29
Ansi A (8,5 x 11 pouces)	Qualité normale	256
Ansi B (11 x 17 pouces)	Qualité normale	256
Ansi C (17 x 22 pouces)	Qualité normale	256
Ansi D (22 x 34 pouces)	Qualité normale	239
Ansi E (34 x 44 pouces)	Qualité normale	119
Arch A (9 x 12 pouces)	Qualité optimale	256
Arch B (12 x 18 pouces)	Qualité optimale	207
Arch 15 (15 x 21 pouces)	Qualité optimale	142
Arch C (18 x 24 pouces)	Qualité optimale	103
Arch D (24 x 36 pouces)	Qualité optimale	51
Arch 30 (30 x 42 pouces)	Qualité optimale	35
Arch E (36 x 48 pouces)	Qualité optimale	25
Arch A (9 x 12 pouces)	Qualité normale	256
Arch B (12 x 18 pouces)	Qualité normale	256
Arch 15 (15 x 21 pouces)	Qualité normale	256
Arch C (18 x 24 pouces)	Qualité normale	256
Arch D (24 x 36 pouces)	Qualité normale	207
Arch 30 (30 x 42 pouces)	Qualité normale	142
Arch E (36 x 48 pouces)	Qualité normale	103
ISO A4 (8,3 x 11,7 pouces)	Qualité optimale	256
ISO A3 (11,7 x 16,5 pouces)	Qualité optimale	256
ISO A2 (16,5 x 23,4 pouces)	Qualité optimale	256
ISO A1 (23,4 x 33,1 pouces)	Qualité optimale	256
ISO A0 (33,1 x 46,8 pouces)	Qualité optimale	230
ISO A4 (8,3 x 11,7 pouces)	Qualité normale	256
ISO A3 (11,7 x 16,5 pouces)	Qualité normale	256
ISO A2 (16,5 x 23,4 pouces)	Qualité normale	256
ISO A1 (23,4 x 33,1 pouces)	Qualité normale	231
ISO A0 (33,1 x 46,8 pouces)	Qualité normale	115

Specifications d'un jeu de copies

Le tableau suivant donne les produits de copies maximum selon le format des documents pour le jeu Type de documents définis à Photo (Demi-teinte/Contone) et Image en bleu exclusivement.

Ces informations sont utiles pour s'assurer que la mémoire puisse accepter la capacité du jeu de copies.

Format du document	Nombre de pages maximum
Ansi A (8,5 x 11 pouces)	256
Ansi B (11 x 17 pouces)	256
Ansi C (17 x 22 pouces)	256
Ansi D (22 x 34 pouces)	256
Ansi E (34 x 44 pouces)	239
Arch A (9 x 12 pouces)	256
Arch B (12 x 18 pouces)	256
Arch 15 (15 x 21 pouces)	256
Arch C (18 x 24 pouces)	256
Arch D (24 x 36 pouces)	256
Arch 30 (30 x 42 pouces)	256
Arch E (36 x 48 pouces)	207
ISO A4 (8,3 x 11,7 pouces)	256
ISO A3 (11,7 x 16,5 pouces)	256
ISO A2 (16,5 x 23,4 pouces)	256
ISO A1 (23,4 x 33,1 pouces)	256
ISO A0 (33,1 x 46,8 pouces)	230

Vérifier trace

Selectionner cette case à cocher pour imprimer une épreuve (verifier tracé) après la numération des documents avant de lancer l'impression sous forme de produits. Les travaux Vérifier tracé ne font pas partie du travail final, ils ne sont qu'une prévisualisation.

REMARQUE

Vérifier trace ne fonctionne qu'avec Jeux assemblés.

REMARQUE

Lorsque l'assemblage est sélectionné, le message Création jeu : Insérer document s'affiche dans l'angle supérieur droit de l'écran.

1. Configurer les fonctions de copie pour le premier document à partir des sélections sur les onglets Copie standard, Qualité image et Autre fonction.

2. Entrer le nombre de copies compris entre 1 et 999, à l'aide du pavé numérique.

3. Insérer le premier document, face dessous, dans le scanner. La machine numérique le document. La progression de la numérisation est indiquée sur l'écran Création de produits.

4. Lorsque le document est éjecté du scanner, l'écran Création de produits affiche quatre boutons (décrites ci-dessous). Si tous les documents à numériser sont de même type et format, il est possible de continuer à les alimenter à ce stade.

5. Supprimer image précédente : Il est possible de supprimer les données d'image du document récemment numérique. C'est une fonction utile pour modifier un ou des réglages de copie.

6. Supprimer toutes les images : La selection de ce bouton entraine la suppression de toutes les images numériées.

7. Changer les paramètres : Affiche l'écran Copier qui permet de modifier les réglages (Réduire/Agrandir, type de document, sélection du support, etc.) à partir des onglets Copie standard, Qualité image et Autre fonction.

8. Réglage et état des supports: Cette option permet de configurer le type et le format du support contenu dans l'imprimante lors du traitement d'un travail fusionné.

9. Dernier document : Cette sélection informe la machine que la numérisation est terminée et que l'impression peut commencer. Sélectionner ce bouton après la numérisation du dernier document du jeu.

10. Si un jeu comporte différents types ou formats de documents ou pour sélectionner une source de support différente ou encore appliquer une fonction différente, utiliser

le bouton Change les réglages pour afficher l'écran Copier. Ceci permet de personneliser les réglages pour le document suivant.

REMARQUE

L'écran Copier affiche maintainant le bouton Fermer dans l'angle supérieur droit. Il est possible de selectionner ce bouton pour fermer l'écran Copier et revenir à l'écran Création de produits si le document suivant ne nécessite aucun changement de réglage.

1. Continuer d'insérer les documents dans le scanner et de faire les réglages de copie requis pour chacun.
2. Lorsque le dernier document a ete numerie, selectionner Dernier document.
3. Confirmer le nombre de copies sur l'écran Quantité ou entrer une nouvelle quantité à l'aide du pavé numérique ou des boutons de défilament.
4. Sélectionner Imprimer sur l'écran Quantité. La machine commence l'impression de produits de copies assemblés.

Interruption imprimante

Il est possible d'interrompree un travail d'impression pour faire une copie de priorite plus importante. Le travail d'impression interrompu reprend une fois le tirage terminé.

1. Sélectionner Interruption imprimante sur l'écran Copie > Copie standard lors du traitement d'un travail d'impression.

La selection Interruption imprimante reste allumée tant que le travail est interrompu. En général, pas plus de deux impressions du travail interrompu ne quittent la machine.

1. Lorsque le travail suspendu s'arrête, l'écran Copier s'affiche.
2. Sélectionner les réglages de copie requise.
3. Entre la quantité désirée.
4. Numériser les documents.
5. Lorsque le travail de copie est terminé, Sélectionner de nouveau le bouton Interruption imprimante pour poursuivre le travail d'impression.

REMARQUE

Par défaut, si le bouton Interruption imprimante n'est pas sélectionné pour poursuivre le travail, ce dernier sera automatiquement annulé.

REMARQUE

La durée Temporisation interruption impression peut être changée, de une à 99 minutes. La Temporisation interruption impression peut être réinitialisée par l'administrateur. Se reporter au chapitre Gestion système pour obtenir des détails.

Afficher la numérisation

Cette fonction affiche une vignette de la numérisation pendant l'alimentation du document dans le scanner. La prévisualisation reflète directement les données obtenues par le scanner et peuvent ne pas représentier la qualité du document final. Selon le mode de numérisation, une conversion d'image additionnelle a lieu après la numérisation initiale.

Cocher la case Affichage numérisation située dans la fenêtre Copie standard pour l'activer.

Si la case Afficher numérisation n'est pas visible sur l'écran Copie standard, c'est qu'elle a été désactivée par l'administrateur système dans

Information machine > Administration

> Gestion générale > Régler affichage numérisation.

Configuration des sélections de Qualité image

Il est possible de configurer les options de Qualité image pour s'assurer d'obtenir la qualité d'image optimale à partir de chaque document.

Cette section fournit les procédures pour configurer ce qui suit :

Densité
- Contraste
- Point blanc

Densité

L'option Densité permet de régler la luminosité des copies par rapport au document.

1. Sélectionner Copier sur le menu Services.

L'écran Copier s'affiche.

1. Sélectionner l'onglet Qualité image.
2. Sélectionner la Densité la plus appropriée à l'aide du curseur.

Contraste

L'option Contraste augmente ou diminuè le contraste de la copie relativement à l'original. Les paramètres de contraste élevé augmentent la différence entre les zones claires et fonçées d'une image, en éclaircissant les premières et en fonçant les secondes. Les paramètres de faible contraste montrent des différences moins importantes entre les zones claires et les zones fonçées. Utiliser cette fonction pour copier des photographies et des affiches.

1. Sélectionner Copier sur le menu Services.

L'écran Copier s'affiche.

1. Sélectionner l'onglet Qualité image.
2. Sélectionner le paramètre Contraste à l'aide des touches fléchées afin d'obtenir les résultats susceptibles.

Suppression du fond

La fonction Suppression du fond permet de faire des ajustements à des documents représentant un faible contraste entre l'image de premier plan et le fond. Cette fonction est particulièrement utile pour améliorer la qualité de copie lorsque les documents contiennent des images copées et collées, une densité irrégulière ou des fonds fonçés ou colorés. Il est possible d'effacer facilement la couleur du fond non désirée pour le document.

1. Sélectionner Copier. L'écran Copier s'affiche.
2. Sélectionner l'onglet Qualité image.
3. Régler la Suppression du fond à partir de l'écran Qualité image à l'aide des touches de défilament, afin d'obtenir le résultat souhaïte pour le fond du document.

1. Sélectionner la touche Activé pour sauvégarder le paramètre.

Configuration des sélections de Paramètres avancés

L'écran Paramètres avancés permet de configurer des éléments comme le format d'image numérique et la position de démarrage de numérisation.

1. Sélectionner Copier sur le menu Services.

L'écran Copier s'affiche.

1. Sélectionner l'onglet Paramètres avancés.

L'onglet Paramètres avances permet de configurer la mise en page, le traitement et la finition des travaux. Les sélections sont définies ci-dessous :

Inversion d'image
- Décalage de numérisation
- Épaisseur du support du scanner
- Qualité copie
- Image miroir
- Emplacement d'image
- Copie échantillon
Largeur de numérisation
- Marges
- Type de support
- Finition (optionnel - non illustré)

1. Configurer les options sous l'onglet Paramètres avancés pour les documents à numériser.

Type de support

Les types de support sont Bond, Vélin ou Film. Si le type de supportChoisi n'est pas charge dans le rouleau du magasin ou dans le départ manuel, la selection n'est pas disponible (elle est grisée).

L'option par défaut est Bond.

1. Sélectionner Copier sur le menu Services.
2. Sélectionner l'onglet Paramètres avancés.
3. Sélectionner Type de support et le type désiré parmi leurs disponibles.

REMARQUE

Si le Type de support vous ne peut pas'être sélectionné, placer le support correspondant et programmermer la source du support.

Copie échantillon

L'option Copie échantillon produit une copie épréuve d'une section du centre de l'image originale. Il est possible d'accepter ou de modifier les réglages de copie avant impression ou de rejoeter ou d'annuler le travail.

La valeur par défaut configurée en usine est Désactivé (aucune copie échantillon).

1. Sélectionner la touche Services sur le panneau de commande.

Le menu Services s'affiche avec Copie comme option.

1. Sélectionner Copier.

L'écran Copier s'affiche.

1. Sélectionner l'onglet Paramètres avancés.
2. Sélectionner Copie échantillon puis l'une des deux options.

Image miroir

La fonction Image miroir permet d'inverser les côts croit et.gauche du document, le haut et le bas du document ou une combinaison de ces derniers.

Effectuer les étapes suivantes pour régler l'option Image miroir :

1. Sélectionner Copier sur le menu Services.
2. Sélectionner l'onglet Paramètres avancés.
3. Sélectionner Image miroir.
4. Sélectionner Désacté, X, Y, ou XY.

Les sélections possibles sont les suivantes :

• Axe X - Les copies sont effectuées en inversant les côtsès gauche et droit de l'image du document.
• Axe Y - Les copies sont effectuées en inversant le haut et le bas de l'image du document.

• Axes XY - Les copies sont effectuées en inversant le haut et le bas de l'image du document ainsi que les côtsgue sauché et croit de l'image du document.

• Sélectionner Sauvegarder.

La valeur par défaut configurée en usine est Désactivé.

Inversion d'image

La fonction Inversion d'image permet d'inverser les portions en noir et blanc de l'image du document sur la copie. Les pixels blancs de l'image numérique sont imprimés en noir et les pixels noirs en blanc.

1. Sélectionner Copier sur le menu Services. L'écran Copier s'affiche par défaut.
2. Sélectionner l'onglet Paramètres avances.
3. Sélectionner Inversion d'image.
4. Sélectionner Pas d'inversion d'image ou Inversion d'image.
5. Sélectionner Sauvegarder.

Emplacement d'image

Emplacement d'image permet de decaler la position de l'image de la copie. Utiliser cette fonction lors de la copie de lettres au bord du document ou pour faire des perforations. L'image peut etre imprimée en decalage vers la gauche, la droite, le haut ou le bas. Il est également possible de configurer l'option pour centrer automatiquement l'image sur le support.

La valeur par défaut configurée en Usine est D'écalage en angle.

• Centrage auto: Le milieu du document est centré sur la copie.

• Décalage en angle : L'image du document est décalée vers les bords ou les coins du support. Utiliser les boutons fléchés pour décaler l'image vers l'emplacement désiré.

• Sélectionner Copier sur le menu Services.

• Sélectionner l'onglet Paramètres avancés.
• Sélectionner Emplacement d'image.
• Sélectionner Centrage auto ou Décalage en angle.
• Si la fonction Decalage en angle est selectionnée, désirir l'une des options fournies.
• Sélectionner Sauvegarder lorsque ceci est terminé.

Épaisseur du support du scanner

Le réglage de l'épaissur du support du scanner ajusté les contrôle des scanner pour obtenir la meilleure qualité d'image possible pour des documents fins ou écais. La valeur par défaut est 0 pour normal bond.

REMARQUE

Les images de travers peuvent être identifiées incorrectly et exiger un alignement piquê alos qu'iol suffit d'un simple réglage de l'épaisseur du support du scanner.

1. Sélectionner Copier sur le menu Services.

L'écran Copier s'affiche.

1. Sélectionner l'onglet Paramètres avances.
2. Sélectionner Épaisseur du support du scanner.

Avant de numériser le document, préciser l'épaissur comme indiqué ci-dessous :

Réglage	Épaisseur	Type	Nom	Poids
-1	Léger	Bond	Journal	3 mil
-1			Translucide bond	18 lb 3,5 mil
-1		Carte	Carte léger	110 lb 7 mil
-1		Film	AccuImage Elite et Mylar	4 mil
-1		Papier photo	Léger	7-8 mil
0	Ordinaire	Bond	Premium	20 lb 4 mil
0			Performance	20 lb 4 mil
0		Carte	Carte	36,29 kg 9 mil
0		Vélin	Calque 90 Premium	90 g/m2
0		Film	Translucide Premium 75 microns	75 μm
0		Papier photo	Premium	36,29 kg 9 mil
2	Épais	Bond	Présentation	110 g/m2
2		Carte	Carte écais	110 lb 11 mil
2		Papier photo	Épais	10 mil
2		Film	Translucide Premium 100 microns	100 μm
3		Vélin	Calque premium	112 g/m2
3		Carte	Carte/couverture très écais	110 lb 13 mil
	* Papier de tracé est affiché comme [Vélin].

1. Ajuster les réglages au besoin.
2. Sélectionner Sauvegarder lorsque ceci est terminé.

Marges

L'option Marges permet d'ajouter des marges (espaces blancs) en haut, en bas, à gauche et à droite des copies. Toutes les marges peuvent être définies dans une plage de -8,0 à +8,0 pouces, par incréements de 0,1 pouce.

La valeur par défaut configurée en usine est 0 pour les marges supérieure, inférieure et laterales.

1. Sélectionner la touche Services sur le panneau de commande.

Le menu Services s'affiche avec Copie comme option.

1. Sélectionner Copier.

L'écran Copier s'affiche.

1. Sélectionner l'onglet Paramètres avancés.

2. Sélectionner Marges.

L'écran Marges s'affiche.

1. Sélectionner le ou les champs d'entrée pour ajouter des marges, puis entrer la valeur souhaïée en utilisant le pavé numérique ou les boutons de défilament.

REMARQUE

Pour entrer un nombre négatif sur le pavé numérique, faire défiler les valeurs jusqu'au nombre négatif ou appuyer sur le bouton pour passer d'une valeur à l'autre.

1. Sélectionner Sauvegarder lorsque ceci est terminé.

ASTUCE

Lorsque des copies sont effectuées à partir d'un document relié ou d'autres documents particuliers, des ombres noires apparaissent sur les marges des bords du papier. Si ceci se produit, il est possible de faire des copies en effaçant les ombres.

Lorsque Réduire/Agrandir est configuré, la quantité d'effacement de bord est proportionnellement modifiée.

Largeur de numérisation

La fonction Largeur de numérisation est utilisé si Détction largeur auto ne donne pas les résultats souhaités. La Largeur de numérisation peut être changée par rapport aux formats standard de documents. Il suffit de définir une nouvelle largeur à l'aide de la sélection Largeur variable.

La valeur par défaut est Détction largeur standard et celle-ci n'est pas régée par les utilisateurs.

Largeur standard

Cette fonction laisse le scanner déterminer la largeur réelle des documents en détectant l'image qui défile. Dans l'idéal, aligner le document d'entrée contre la marque de repêrage du bord gauche,只不过 qu'au centre.

Largeur variable

Cette fonction permet de définir une largeur de numérisation variable de 4,0 à 36 pouces, par incrèments de 0,1 pouce. Largeur variable détecte l'image à partir de l'alignement du document vers la marque de repêrage gauche.

1. Sélectionner la touche Services sur le panneau de commande.

Le menu Services s'affiche avec Copie comme option.

1. Sélectionner Copier.

L'écran Copier s'affiche.

1. Sélectionner l'onglet Paramètres avancés.
2. Sélectionner Largeur de numérisation.

1. Sélectionner Largeur variable pour numériser un document de largeur non standard.
2. Entrer ensuite la largeur de numérisation voulue à l'aide du pavé numérique ou des boutons de défilament.
3. Sélectionner Sauvegarder lorsque ceci est terminé.

Décalage de numérisation

Lorsque la fonction Décalage de numérisation est activée et qu'une position de décalage de numérisation est définie, la machine ignore les informations d'image entre le bord d'attaque et cette dernière. Ceci permet d'éliminer le détail non nécessaire du bord d'attaque d'un document.

La position de décalage de numérisation peut être définie de 0 à 36 pouces, par incréments de 0,1 pouce.

La valeur par défaut configurée en Usine est Désacté.

• Désactivé : Aucun décalage de numérisation n'est appliqué au document.

• Activé: Un décalage de numérisation équivalent à la dimension spécifique sera appliqué au document au moment de la numérisation.

• Sélectionner la touche Services sur le panneau de commande.

Le menu Services s'affiche avec Copie comme option.

1. Sélectionner Copier.
2. Sélectionner l'onglet Paramètres avancés.
3. Sélectionner Décalage de numérisation.

1. Sélectionner Activé pour définir la valeur de décalage de numérisation.
2. Entrer le décalage de numérisation youlu à l'aide du pavé numérique ou des boutons de défilament.
3. Sélectionner Sauvegarder lorsque ceci est terminé.

ASTUCE

Lorsqu'un taux Réduire/Agrandir autre que 100% a été configuré pour le travail de copie, la position de démarrage de numérisation est agrandie ou réduite proportionnellement.

Qualité copie

Cette fonction est activée seulement lorsque Texte/Photo est selectionné sous Type document sur l'écran Copie standard.

Normal: La valeur par défaut est 300 ppp.
- Meilleur: La valeur par défaut est 600 ppp.

1. Sélectionner Copier sur le menu Services.

L'écran Copier s'affiche.

1. Sélectionner l'onglet Paramètres avancés.
2. Sélectionner Qualité image - Copie.
3. Choisir Normal ou Meilleur selon la résolution souhaïée.

Finition

La fonction Finition est une option dont l'activation nécessite une clé de fonction. Si cette fonction figure sur le système, l'Administrateur système peut l'activer à tout moment en envoyant un fichier de touche de fonction spéciale à l'imprimante. Contacter le représentant de Xerox pour les informations relatives à la commande. La finition est affichée sur le Gestionnaire d'imprimante Web PMT, sur les impressions tests et sur l'interface utilisateur, comme ceci est indiqué ci-dessous.

1. Sélectionner Copier sur le menu Services.

L'écran Copier s'affiche.

1. Sélectionner Finition.

Les sélections Finition s'affichent.

1. Sélectionner le Programme de plieuse requis.
2. Sélectionner Autre finition pour obtenir davantage d'options de finition.

L'écran correspondant s'affiche avec les éléments suivants:

Perforation
- Onglet
- Marges
Pli croisé

Configuration des sélections de rappel des travaux

Onglet Rappeler

Cette fonction permet de rappeler le dernier travail exécuté et les réglages associés. Il est ensuite possible d'imprimer les images rappelées sans avoir à numériser les documents de nouveau.

Cette fonction est activée ou désactivée par l'administrateur système sous

Informations sur la machine > Administration > Gestion générale

Activer / Désaviter Rappel d'image.

La valeur par défaut est Activé.

Si la fonction Réécriture d'image immédiate est désactivée et que la fonction Rappel d'images est activée, il est possible de rappeler la dernière copie. Toutefois, cette fonction n'est pas disponible si l'administrateur système a créé l'options Réécriture d'image immédiate.

Se reporter à la section Rappel d'image du chapitre Gestion système pour obtenir plus de détails.

1. Sélectionner Copier sur le menu Services.

2. Sélectionner l'onglet Rappeler. Cette fonction permet d'effectuer les opérations suivantes:

3. Modèle - sauvegarde les travaux exécutés couramment avec des paramètres spécifique pour certains types de documents ainsi des paramètres d'amélioration de qualité image. Se reporter à la section Stratégies de copie pour les documents spéciaux dans Présentation du système pour obtenir des exemples.

4. Rappeler - mémorise le dernier travail numérique exécuté au stade final, qu'il soit achevé ou non, suite à une interruption. Le travail inachève peut être repris et terminé. Il est conservé jusqu'à ce qu'il soit imprimé ou supprimé.
5. Supprimer - permet de supprimer le fichier et d'éliminer l'espace mémoire consommé.
6. Afficher derniere numérisation - permet de revoir la derniere image numérique.

Un modele Mise sous tension du système par défaut peut aussi être définir pour gagner du temps et éviter de reprogrammer les fonctions utilisées pour les travaux régulierement executés.

1. Sélectionner Modèle.
2. Désélectionner Mise sous tension du système par défaut.

Le modele personnelé mémorisé s'affiche au démarrage.

Afficher dernière numérisation

Après la numérisation du document, une image réduite sur laquelle il est possible de faire un zoom avant et arrêté sur les zones sélectionnées s'affiche.

Si le bouton Afficher derniere numérisation n'est pas摆在 sur l'onglet Rappeler, il a été désactivé par l'administrateur système et Afficher derniere numérisation n'est pas disponible.

Cette fonction est activée ou désactivée par l'administrateur système sous Gestion générale > Panneau de configuration > Réglage affichage numérisation.

Les options de la fonction Afficher dernière numérisation sont :

• Zoom avant
• Zoom arrêté
• Panoramaque
• Sélectionner
• Mettre à l'échelle

Effectuer les étapes suivantes :

1. Sélectionner Copier sur le menu Services.
2. Numériser les documents.
3. Sélectionner l'onglet Rappeler.
4. Sélectionner Afficher dernière numérisation.

• Zoom plus et moins

Zoom avant et arrêté de l'image par pas.

• Panoramaque

Dans ce mode, l'image peut être déplacée vers la gauche, la droite, le haut et le bas.

• Sélectionner

Dans ce mode, une partie de l'image peut être selectionnée. Il suffit de toucher une partie et de la déplacer. La boîte de zoom peut être déplacée en touchant le centre de la poignée de déplacement. La boîte de zoom peut être agrandie ou réduire en touchant et en déplaçant le coin de la boîte.

Boite zoom

S'affiche uniquement en mode Sélection. Effectue un zoom vers la boîte dessinée sur l'image et passé le mode à Panoramaïque.

Barres de défilament

Utilisées pour déplacer l'image entière vers la gauche, la droite, le haut et le bas. Les barres de défiling s'affichent lorsque l'image est trop grande pour l'écran. Les barres de défiling paraisent dans les modes Panoramaque et Sélection.

- Mettre à l'échelle

Remet l'image dans l'affichage de numérisation d'origine. Passe au mode Panoramaque.

1. Toucher le bouton Sélection pourmettre l'image en surbrillance.
2. Toucher l'image sur l'interface utilisateur puis la faire glisser etCHOISIR une zone d'intérêt.

La zone sélectionnée est en surbrillance.

1. Sélectionner le signe Plus ou Moins et faire un zoom avant ou arrêté sur la zone en surbrillance.
2. Sélectionner Mettre à l'échelle pour returner à l'affichage d'origine.

3

Numérisation

Ce chapitre introduit les diverses fonctions de l'imprimante grand format de Xerox qui sont disponibles avec la configuration Scanner. FreeFlow Accxes, le calcul du contrôleur, permet de configurer des destinations de numérisation aux endroits suivants :

• Numériser vers boîte aux lettres - Les fichiers sont sauvégardés sur le serveur d'impression FreeFlow Accxes (disque dur) ou un périhérique déplaçable (clé USB) pour être récapérés ultérieurement.
• Numériser vers boîte aux lettres - Périphériques déplaçables - Utilisé pour numérique et visualiser des fichiers sur un périhérique déplaçable (clé USB).
• Numériser vers FTP - Les images numériées sont envoyées dans un réseau de destination FTP (File Transfer Protocol). Il y a 16 destinations de réseau possibles.
• Numériser vers imprimante distante - Les images numériées sont envoyées sur une imprimante en réseau pour impression. Il y a 16 destinations d'imprimante possibles.

Ce chapitre contient les informations suivantes relatives à la numérisation :

• Préparation à la numérisation
• Création d'une boîte aux lettres
• Numérisation vers une boîte auxlettres standard
• Nommer des fichiers numériés
• Numériser vers des périhériques déplacables (USB)
• Numériser vers FTP
• Numérisation vers imprimantes à distance
• Étalonnage des couleurs

Préparation à la numérisation

Avant de pouvoir communiquer avec le scanner et l'imprimante FreeFlow Accxes, le serveur d'impression FreeFlow Accxes doit'être configuré pour le réseau.

La numérisation vers un réseau ou une boîte aux lettres présuppose la préparation des éléments suivants :

• Réglage réseau
• Une destination (boîte aux lettres) pour receivevoir les informations de l'image à partir des documents numérisés.

Éléments à installer sur l'ordinateur :

• Outils Client FreeFlow Accxes (ACT) pour la récapération et la soumission de documents
• Logiciel pour l'edition d'image
  Pilotes d'imprimante Accxes (www.xerox.com)

Réglage réseau

REMARQUE

Se reporter au chapitre Gestion système, Réglage réseau ou consulter le Guide de configuration du serveur d'impression Xerox FreeFlow Accxes et du Gestionnaire d'imprimante Web PMT pour obtenir des instructions détaillées.

Création d'une boîte aux lettres

Avant d'utiliser le service de numérisation vers une boîte aux lettres, il convient d'en définir une comme destination. Cette section présente toutes les options et réglages relatifs à la boîte aux lettres. La fonction de destination offre la possibilité de modifier ou de supprimer les réglages d'une boîte aux lettres donnée et de consulter une liste déroulante des documents précédemment numérisés.

1. Sélectionner Numérique vers boîte auxlettres dans le menu Services.

2. Sélectionner Destination.

3. Sélectionner une destination de boîte aux lettres .

L'écran Entrer un nom de boîte aux lettres s'affiche avec un clavier.

1. En utilisant le clavier, entre le nom de la boîte aux lettres. Il est possible d'entre r jusqu'à 16 caractères alphanumeric.
2. Sélectionner Sauvegarder. L'écran Choisir boîte aux lettres de destination apparaît de nouveau. Le nom attribué apparait dans le champ réservé au Nom de boîte aux lettres.
3. Sélectionner Fermer pour revenir à l'écran Numérisation vers une boîte aux lettres ou continuer de paramétrer de nouvelles boîtes aux lettres.

Les options pour Choisir boîte aux lettres de destination sont les suivantes :

• Boîtes auxlettres standards - jusqu'à 50 au total
• Listede documents-dans une boiteauxlettres
  Paramètres - d'une boîte aux lettres
• Supprimer- une boîte aux lettres

Selection de boîtes aux lettres

Le bouton Défilier vers sert à selectionner une boîte aux lettres. Il est également possible d'entrée un numéro de boîte aux lettres (s'il est connu) dans le champ

Boîte aux lettres sélectionnée à l'aide du pavé numérique.

Liste des documents d'une boîte à lettres standard

Les travaux numériés à destination d'une Boîte aux lettres standard sont disponibles sous la forme de fichiers.jpg en aperçu, si Générer aperçu est activé sur l'onglet Paramètres avancés. Les documents sont également fournis dans le format de fichierChoisi sur l'onglet Numériqueser vers boîte aux lettres.

La sélection Liste de documents permet d'afficher les documents numériés pour la Boîte aux lettres standard sélectionnée.

L'écran Modifier liste documents de boîte à lettres permet de faire ce qui suit avec les documents :

• Faire défilier la liste
• Supprimer
• Tout supprimer

Listed documents

La section Liste de documents de I'ecran

Selectionner une boîte aux lettres de destination affiche l'écran

Modifieriste documents de boite aux lettres qui permet d'effectuer les opérations suivantes:

• Renommer
• Supprimer
• Tout supprimer

Réglages

Le bouton Paramètres de l'écran Choisir boîte aux lettres de destination donne accès à l'écran Paramètres de boîte aux lettres. Pour empêcher d'autres utilisateurs de changer les paramètres de la boîte aux lettres, de numériser ou de récapérer des documents dans cette-ci, il est possible d'attribuer un mot de passer à la boîte.

Il est possible de configurer les éléments suivants :

Paramètres protection par mot de passer
- Nom de boîte aux lettres
- Paramètres de boîte aux lettres par défaut

Suppression d'une boîte aux lettres

1. Sélectionner la touche Services sur le panneau de commande.
2. Sélectionner Numériser vers boîte aux lettres sur l'écran.
3. Sélectionner Destination.

L'écran Choisir boîte aux lettres de destination s'affiche.

1. Sélectionner la boîte aux lettres à supprimer.
2. Sélectionner Supprimer.

Une fenêtre Confirmation de suppression s'affiche.

REMARQUE

Une fois supprimée, une boîte aux lettres ne peut plus être récepürée. Tous les documents de la boîte aux lettres seront supprimés.

1. Sélectionner Oui dans la fenêtre de Confirmation.

Mots de passer de boîte aux lettres

1. Sélectionner Numérisation vers boîte aux lettres.
2. Sélectionner Destination.

L'écran Choisir boîte aux lettres de destination s'affiche.

1. Sélectionner Paramètres.

L'écran Paramètres de boîte aux lettres s'affiche.

1. Sélectionner l'une des options Paramètres protection par mot de passage puis

Régler mot de passer.

L'écran Créer mot de passer s'affiche.

1. Entrer le mot de passer à l'aide du clavier alphanumérique.
2. Sélectionner Sauvegarder lorsque ceci est terminé.

Changement de nom de boîte aux lettres

1. Sélectionner Numérisation vers boîte aux lettres.
2. Sélectionner Destination.
3. Sélectionner Paramètres.

L'écran Paramètres de boîte aux lettres s'affiche.

1. Sélectionner Renommer.

L'écran Entrer un nom de boîte aux lettres s'affiche.

1. Entrer le mot de passer à l'aide du clavier alphanumérique.
2. Sélectionner Sauvegarder lorsque ceci est terminé.

REMARQUE

Lorsqu'une boîte aux lettres est renommée, un message d'advertissement s'affiche signalant que cette opération effacera le contenu de la boîte aux lettres.

Configuration d'une boîte aux lettres par défaut

Cette fonction s'avère utile lorsqu'une boîte aux lettres est fréquèment utilisée pour des travaux.

1. Sélectionner Numérisation vers boîte aux lettres.
2. Sélectionner Destination.
3. Pour désigner une destination en tant que boîte aux lettres par défaut, sélectionner la boîte aux lettres sur l'écran Choisir boîte aux lettres de destination.
4. Sélectionner Paramètres.

L'écran Paramètres de boîte aux lettres s'affiche.

1. Sélectionner Boîte aux lettres par défaut pour définir la boîte aux lettres en question comme valeur par défaut.

REMARQUE

La boîte aux lettres par défaut apparaît comme boîte aux lettres sélectionnée lorsque la machine entre en mode Numérisation.

1. Sélectionner Sauvegarder lorsque ceci est terminé.

Supprimer

Le bouton Supprimer de l'écran Choisir boîte aux lettres de destination supprime simplement la boîte aux lettres, son nom et tout son contenu. Le nom de la boîte aux lettres par défaut est .

Suppression de documents d'une boîte aux lettres

ASTUCE

Les documents stockés dans la boîte aux lettres sont automatiquement supprimés si le paramètre Suppression de fichier a été configuré par l'administrateur système. La plage du réglage Suppression de fichier est comprise entre 1 et 24 heures, par incréements de 1 heures. S'assurer de récapérer les fichiers en temps opportun pour empêcher toute perte de données.

Supprimer tous les documents

1. Sélectionner la touche Services sur le panneau de commande.
2. Sélectionner la fonction Numériser vers boîte aux lettres sur l'écran.
3. Sélectionner Destination.
4. Sélectionner les boutons plus (+) et moins (-) ou entre le nombre de boîte aux lettres dans la zone de saisie à l'aide du pavé numérique.
5. Sélectionner List de documents.

L'écran Modifier liste documents de boîte à lettres s'affiche.

1. Sélectionner Tout supprimer.

REMARQUE

Une fois les documents supprimés, ils ne peuvent être récapucérés. Tous les documents dans la boîte àlettres sont supprimés et un message de confirmation s'affiche.

1. Sélectionner Oui dans la fenêtre de Confirmation.

Supprimer un document

1. Sélectionner la touche Services sur le panneau de commande.
2. Sélectionner la fonction Numérique vers boîte aux lettres sur l'écran.
3. Sélectionner Destination.
4. Sélectionner les boutons plus (+) et moins (-) ou entrer le numéro de boîte aux lettres dans la zone de saisie à l'aide du pavé numérique.
5. Sélectionner List de documents.

L'écran Modifieriste documents de boîte aux lettres s'affiche.

1. Sélectionner le fichier à supprimer.
2. Sélectionner Supprimer.

REMARQUE

Ne pas selectionner Tout supprimer sinon tous les fichiers de la boîte aux lettres seront supprimés.

1. Sélectionner Oui dans la fenêtre de Confirmation.

REMARQUE

Une fois supprimé, le document ne peut plus être récapacité. Les documents restants seront re-numérétés, avec le document précédent au numéro 002 devenant 001, etc.

Liste des documents du périphérique déplaçable

La selection Périphérique déplaçable de la fonction Numérisation vers boîte aux lettres, affiche le nom du périhérique connecté.

1. Sélectionner etmettre en évidence Periphérique déplaçable.

2. Sélectionner List de documents.

L'écran Imprimer à partir du périhérique s'affiche. C'est ici que s'affiche la liste du contenu des périhériques déplacables.

1. Parcourir la Liste des documents, selectionner le document souhaite et Imprimer.

Se reporter au chapitre Impression et copie du document pour en savoir plus sur la fonction Imprimer à partir du périhérique.

Numérisation vers une boîte aux lettres standard

Cette section déscrit la procédure de numérisation vers une boîte aux lettres standard et présuppose qu'une boîte aux lettres a déjà été configurée. Ci-dessous figurent les étapes impliquées dans le processus de numérisation.

Étape 1 : Sélection d'une boîte aux lettres standard
Étape 2 : Sélection des fonctions de numérisation vers une boîte aux lettres
Étape 3 : Sélectionner les fonctions Qualité image
Étape 4 : Sélectionner les fonctions Paramètres avancés
Étape 5 : Numérisation du document
Étape 6: Arrêt de numérisation d'un travail
Étape 7 : Récupération des fichiers stockés dans une boîte aux lettres

Étape 1 : Sélection d'une boîte aux lettres et utilisation de modèles

La numérisation d'un document commence en affichtant l'écran Numérisation vers une boîte aux lettres sur l'interface utilisateur. Configurer ensuite le travail de numérisation en sélectionnant les fonctions nécessaires à partir des onglets Numérisation vers une boîte aux lettres, Qualité image et Paramètres avancés.

REMARQUE

Spécifier la destination des données d'image numériées avant le début de la numérisation.

1. Sélectionner Numérisation vers boîte aux lettres.

L'écran correspondant s'affiche avec les éléments suivants :

1. Destination (nom de boîte aux lettres ou de périhérique déplacable)
2. Modèle (format personnelisé)

2. Sélectionner Destination.

L'écran Choisir boîte aux lettres de destination s'affiche.

Boîte aux lettres standard

La fonction de destination offre la possibilité de modifier ou de supprimer les réglages d'une boîte aux lettres donnée et de revoir une liste déroulante des documents précédemment numériés.

• Listed documents

Liste les documents dans le format sélectionné sur l'onglet Numérique vers boîte aux lettres. Si Générer aperçu est activé sous l'onglet Paramètres avancés, une miniature s'affiche sous la forme d'un fjichier.jpg. L'image miniaturisée peut être téléchargeée dans Outils client Accxes.

• Réglages

Pour empêcher d'autres utilisateurs de changer les paramètres de la boîte aux lettres, de numériser ou de récapuerer des documents dans celle-ci, il est possible d'attribuer un mot de passer à la boîte.

- Supprimer

Il est possible de supprimer une boîte aux lettres. Une confirmation est demandée puisque la boîte aux lettres ne peut plus être récapurée une fois supprimée.

1. Sélectionner une boîte aux lettres existante en faisant défilér la liste ou saisir son numéro (s'il est connu) et sélectionner Défilér vers. Toucher la boîte aux lettres pour la mesure en évidence.
2. Sélectionner Fermer pour revenir à l'écran Numérisation vers une boîte aux lettres.

REMARQUE

Au besoin, il est possible de sauvegarder les réglages Numérisation vers une boîte aux lettres et Paramètres avances en tant que Modèle pour l'utiliser ultérieurement. Un modèle Mise sous tension du système par défaut peut aussi être ménorisé pour gagner du temps et éviter de reprogrammer les fonctions utilisées pour les travaux executés régulièrement.

Suivre les étapes 5 à 7 pour les modèles par défaut :

1. Sélectionner Modèle à partir de l'écran Numériser vers boîte aux lettres.
2. Choisir à partir d'un modele sauvegarde précédemment ou selectionner un modele non utilisé, lui donner un nom unique et le sauvegarder.
3. Désélectionner Mise sous tension du système par défaut au besoin. Le modele personnelisé mémorisé s'affiche au démarrage.

Étape 2 : Sélection des fonctions de numérisation vers une boîte aux lettres

Les sélections supplémentaires de l'écran Numérisation vers une boîte aux lettres sont indiquées ci-dessous :

• Rendu (type de sortie)
• Format de fichier (Simple-page et Multi-page)
• Type de document original
• Compression

Table 17 : Fonctions Numérisation vers une boîte aux lettres

Rendu	Format fichier	Type de document original	Compression
N et B (1 bit)	TIFFPDFCALS	Photo (Demi-teintes)Photo (Contone)Texte/PhotoImage en bleu	CCITT4
Convertir en noir (1 bit)	TIFFPDFCALS	Texte / Ligne	CCITT4
Échelle de gris (8 bits)	TIFF	Texte/Photo	Packbits Brut
Échelle de gris (8 bits)	PDFJPEG	Texte/Photo	Normal, Meilleure compression,Qualité d'image optimale
Couleur (24 bits)	TIFFPDFJPEG	Texte/Photo	PackbitsIndexIndex ED

Sélection des fonctions Numériser vers boîte aux lettres

1. Sélectionner le Rendu du type de réception pour générer le fichier électronique.
2. Sélectionner le Format fichier du type de réception, au besoin.
3. Sélectionner le Type de document à numérique.
4. Sélectionner la Compression pour réduire la taille des fichiers volumineux.

Étape 3 : Sélectionner les fonctions Qualité image

Il est possible de configurer les fonctions de Qualité image affichées sur l'écran Numérisation vers une boîte aux lettres > Qualité image pour s'assurer d'obtenir une qualité d'image optimale avec chaque document.

La section Qualité image fournit les procédures pour configurer :

• Densité
• Contraste

• Point blanc

• Sélectionner Numérisation vers boîte auxlettres.

• Sélectionner l'onglet Qualité image et les options requises parmi celles affichées.

Densité

L'option Densité permet de régler la luminosité des copies par rapport au document d'origine.

1. Sélectionner la touche Services sur le panneau de commande.

Le menu Services s'affiche avec Numérisation vers boîte aux lettres comme option.

1. Sélectionner Numérisation vers boîte aux lettres.
2. Sélectionner l'onglet Qualité image.
3. Sélectionner la Densité la plus appropriée à l'aide du curseur.

Contraste

L'option Contraste augmente ou diminuè le contraste de la copie par rapport à l'original. Les paramètres de contraste élevé augmentent la différence entre les zones claires et fonçées d'une image, en éclaircissant les premières et en fonçant les secondes. Les paramètres de faible contraste montrent des différences moins importantes entre les zones claires et les zones fonçées.

1. Sélectionner la touche Services sur le panneau de commande.

Le menu Services s'affiche avec Numérisation vers boîte aux lettres comme option.

1. Sélectionner Numérisation vers boîte aux lettres.
2. Sélectionner l'onglet Qualité image.
3. Sélectionner le Contraste optimal à l'aide de la touche de défilament.

Point blanc

L'option Point blanc permet d'effectuer des réglages pour des documents qui doivent un faible contraste entre l'image en premier en arrêté plan. Cette fonction est particulièrement utile pour améliorer la qualité de copie lorsque les documents contiennent des images copées et collées, une densité irrégulière ou des fonds fonçés ou colorés.

REMARQUE

La fonction Suppression du fond n'est pas disponible lorsque Type de document est défini à Photo-demi-teinte ou Photo-Contone.

1. Sélectionner Numériser vers boîte auxlettres dans le menu Services.
2. Sélectionner l'onglet Qualité image.

3. Sélectionner la touche Activé pour sauvégarder les réglages.

4. Sélectionner le Point blanc optimal à l'aide de la touche de défilament.

Étape 4 : Sélectionner les fonctions Paramètres avancés

L'écran Paramètres avancés permet de configurer des éléments comme le format d'image numérique et la position de démarrage de numérisation. L'onglet Paramètres avancés permet de configurer la mise en page et le traitement de la réception des travaux.

1. Sélectionner Numérique vers boîte auxlettres dans le menu Services.

2. Sélectionner l'onglet Paramètres avancés.

Les options disponibles sont les suivantes :

Inversion d'image
- Décalage de numérisation
- Épaisseur du support du scanner
- Image miroir
- Numérisation vers imprimante
- Générer aperçu
Largeur de numérisation
Résolution

Inversion d'image

L'option Inversion image inverse les parties noires et blanches de l'image originale sur la copie (voir l'illustration). Les pixels blancs de l'image numérique sont imprimés en noir et les pixels noirs en blanc.

1. Sélectionner la touche Services sur le panneau de commande.

Le menu Services s'affiche avec Numérisation vers boîte aux lettres comme option.

1. Sélectionner Numérisation vers boîte aux lettres.
2. Sélectionner l'onglet Paramètres avances.

4. Sélectionner Inversion d'image.

1. Sélectionner Inversion d'image ou Pas d'inversion d'image.
2. Sélectionner Sauvegarder lorsque ceci est terminé.

Décalage de numérisation

Lorsque la fonction Décalage de numérisation est activée et qu'une position de décalage de numérisation est définie, la machine ignore les informations d'image entre le bord d'attaque et cette dernière. Ceci permet d'éliminer le détail non nécessaire du bord d'attaque d'un document.

La position de décalage de numérisation peut être définie de 0 à 36 pouces, par incréments de 0,1 pouce.

La valeur par défaut configurée en Usine est Désacté.

• Désactivé: Décalage de numérisation ne sera pas appliqué au document.
• Activé : Un décalage de numérisation équivalent à la dimension spécifique sera appliqué au document lorsqu'il est numérique.
• Sélectionner la touche Services sur le panneau de commande. Le menu Services s'affiche avec Numérisation vers boîte aux lettres comme option.
• Sélectionner Numérisation vers boîte aux lettres.
• Sélectionner l'onglet Paramètres avancés.

4. Sélectionner Décalage de numérisation.

1. Sélectionner Activé pour définir la valeur de décalage de numérisation.
2. Entrer le décalage de numérisation youlu à l'aide du pavé numérique ou des boutons de défilament.
3. Sélectionner Sauvegarder lorsque ceci est terminé.

ASTUCE

Lorsqu'un taux Réduire/Agrandir autre que 100% a été configuré pour le travail de copie, la position de démarrage de numérisation est agrandie ou réduite proportionnellement.

Épaisseur du support du scanner

Le réglage de l'épaissur du support du scanner ajusté les contrôle du scanner pour obtenir la meilleure qualité d'image possible pour des documents fins ou écais. La valeur par défaut est 0 pour normal bond.

REMARQUE

Les images de travers peuvent être identifiées incorrectly et exiger un alignement piquê alos qu'viol suffit d'un simple réglage de l'épaisseur du support du scanner.

1. Sélectionner Copier sur le menu Services.

L'écran Copier s'affiche.

1. Sélectionner l'onglet Paramètres avances.
2. Sélectionner Épaisseur du support du scanner.

Avant de numériser le document, préciser l'épaissur comme indiqué ci-dessous :

Réglage	Épaisseur	Type	Nom	Poids
-1	Léger	Bond	Journal	3 mil
-1			Translucide bond	18 lb 3,5 mil
-1		Carte	Carte léger	110 lb 7 mil
-1		Film	AccuImage Elite et Mylar	4 mil
-1		Papier photo	Léger	7-8 mil
0	Ordinaire	Bond	Premium	20 lb 4 mil
0			Performance	20 lb 4 mil
0		Carte	Carte	36,29 kg 9 mil
0		Vélin	Calque 90 Premium	90 g/m2
0		Film	Translucide Premium 75 microns	75 μm
0		Papier photo	Premium	36,29 kg 9 mil
2	Épais	Bond	Présentation	110 g/m2
2		Carte	Carte écais	110 lb 11 mil
2		Papier photo	Épais	10 mil
2		Film	Translucide Premium 100 microns	100 μm
3		Vélin	Calque premium	112 g/m2
3		Carte	Carte/couverture très écais	110 lb 13 mil
	* Papier de tracé est affiché comme [Vélin].

1. Ajuster les réglages au besoin.
2. Sélectionner Sauvegarder lorsque ceci est terminé.

Image miroir

La fonction Image miroir permet d'inverser les côts droit et.gauche du document, le haut et le bas du document ou une combinaison de ces derniers. La valeur par défaut configurée en usine est Désactivé.

Les sélections possibles sont les suivantes :

• Axe X - Les copies sont effectuées en inversant les côts gauche et droit de l'image du document.
• Axe Y - Les copies sont effectuées en inversant le haut et le bas de l'image du document.
• Axe XY - Les copies sont effectuées en inversant le haut et le bas de l'image du document et les côtés gauche et droit de l'image du document.

Effectuer les étapes suivantes pour définir Image miroir :

1. Sélectionner Numérique vers boîte auxlettres dans le menu Services.

2. Sélectionner l'onglet Paramètres avancés.

3. Sélectionner Image miroir.
4. Sélectionner Désacté, X, Y ou XY.
5. Sélectionner Sauvegarder.

Numérisation vers imprimante

La fonction Numériser pour imprimer génére une impression épreuve du document numérique, permettant de modifier les options des onglets Copie standard, Qualité image ou Paramètres avances pour obtenir les résultats souhaités. La valeur par défaut configurée en usine est Ne pas imprimer d'image.

1. Sélectionner la touche Services sur le panneau de commande.

Le menu Services s'affiche avec Numérisation vers boîte aux lettres comme option.

1. Sélectionner Numérisation vers boîte aux lettres.
2. Sélectionner l'onglet Paramètres avancés.
3. Sélectionner Numériser pour imprimer.

1. Sélectionner l'options désirée.

2. Désacté: Le contrôleur ne génère pas d'impression de l'image numérique.

3. Activé: Le contrôle imprime l'image numérisée.

4. Sélectionner Sauvegarder lorsque ceci est terminé.

Générer aperçu

L'option Générer aperçu permet d'activer ou de désactiver la génération d'une image de prévisualisation pour le document numérique. Le fichier image de l'aperçu peut être télécharge dans Outils client Accxes.

La valeur par défaut configurée en Usine est Créer un aperçu (Activé).

1. Sélectionner Numérique vers boîte auxlettres dans le menu Services.
2. Sélectionner l'onglet Paramètres avancés.
3. Sélectionner Généraler aperçu.

4. Sélectionner l'options voulue :

5. Désactiver: Le contrôleur ne cree pas de vignette du fichier image.

6. Activer: Le contrôleur cree une vignette du fichier d'imag qui peut etre tllecharge dans les Outils client Accxes.

7. Sélectionner Sauvegarder lorsque ceci est terminé.

Largeur de numérisation

La Largeur de numérisation peut être changée selon les formats standards des documents. Il suffit de les définir à l'aide de la selection Largeur variable.

La valeur par défaut configurée en usine est Détction largeur auto.

Largeur standard

Cette fonction laisse le scanner déterminer la largeur réelle des documents en détectant l'image qui défile. Dans l'idéal, aligner le document d'entrée avec la marque de repérage du bord gauche,只不过 qu'au centre.

Largeur variable

Cette fonction permet de définir une largeur de numérisation variable de 8,2 à 36 pouces, par incréements de 0,1 pouce. Largeur variable détecte l'image à partir de l'alignement du document vers la marque de repérage gauche.

1. Sélectionner Numérique vers boîte auxlettres dans le menu Services.
2. Sélectionner l'onglet Paramètres avancés.
3. Sélectionner Largeur de numérisation.
4. Sélectionner Largeur variable pour numériser un document de largeur non standard.
5. Entrer ensuite la largeur de numérisation voulue à l'aide du pavé numérique ou des boutons de défilament.
6. Sélectionner Sauvegarder lorsque ceci est terminé.

Résolution

L'imprimante mesure la résolution à laquelle elle peut imprimer les images. Elle s'expresse en points par pouce ou ppp. Plus les ppp sont élevés, plus l'image estILAmeure.
Selectionner I'une des options disponibles ci-dessous:

• 600 ppp
  400ppp
  300ppp
  200 ppp
  150 ppp

Étape 5 : Numérisation du document

Suivre la procédure ci-dessous pour numériser le ou les documents.

REMARQUE

Un incident document peut se produit si l'on appuie trop fort sur le document, si on le sort pendant la numérisation ou si on le relâche avant qu'il soit alimenté.

REMARQUE

Pour empêcher un incident document de se produit lors de la copie d'un document représentant des perforations, orienter celui-ci pour que les trous soient alimentés en dernier.

1. Placer le document, face dessus, dans l'alimentation du scanner, aligné avec lesétiquettes compteant des graphiques. Faire attention à l'indication « pas de papier dans cette zone » au risque de voir le document se bloquer dans les pignons du scanner s'il est alimenté trop à gauche.

1. Insérer le bord d'attaque dans le scanner de façon égale. Lorsque le scanner détecte le document, il l'entraine sur une courte distance, s'arrête brièvement, puis achève la numérisation automatiquement.

REMARQUE

Si le document ne s'almente pas automatiquement, il se peut que le mode Demarrage de numérisation soit définir à Utiliser touche Marche. Dans ce cas, appuyer sur la touche Marche sur le panneau de commande. Seul l'administrateur système est habilité à modifier ce réglage. Pour plus de détails, se reporter au chapitre Gestion système Configuration du mode Demarrage numérisation.

Si un problème se produit pendant la numérisation, un message d'erreur apparait sur l'écran tactile. Résoudre le problème selon les instructions du message.

Le système attribue automatiquement un nom de fichier, dans le format « 0000nnnn.xxx » (ou « n » est le numéro de série attribué au fichier image et « xxx » est l'extension du type de fichier sélectionné, par exemple TIFF, PDF, etc.).

Si l'option Générer aperçu de l'onglet Paramètres avancés est activé, une vignette est créé au format.JPG. Le fichier image de l'aperçu peut être télécharge dans Outils client Accxes.

Étape 6 : Arrêt de numérisation d'un travail

Appuyer soit sur la touche Arrêt du panneau de commande ou la touche Arrêt du scanner. Si le scanner est dans le mode de préalimentation, appuyer sur la touche Avant ou Arrière du scanner pour ejecter le document.

REMARQUE

Le message Nettoyer circuit-papier s'affiche si le scanner n'est pas dans le mode de pré-alimentation. Suivre les instructions sur l'interface utilisateur.

Étape 7: Récupération des fichiers stockés dans une boîte aux lettres

Importer vers l'ordinateur les données numériées mémorisées dans une boîte aux lettres.

Se reporter au Guide de l'utilisateur Outils client FreeFlow Accxes pour obtenir des instructions sur l'importation de fichiers sur l'ordinateur.

Nommer des fichiers numérisés

Lors de la numérisation de travaux à destination d'un fichier, il faut attribuer un nom de fichier et organiser les fichiers au sein des groupes, en utilisant une convention d'appellation personnalisée. Il est également possible d'utiliser l'appellation par défaut.

Cette fonction est disponible pour ce qui suit :

• Numérisation vers une boîte aux lettres
• Numériser vers des périhériques déplacables
• Numériser vers FTP

Indexation auto :

Lorsque Indexation auto est activé, les fichiers prennant le nom par défaut de XWF-0000.jpg (Xerox Wide Format - XWF).

Le Nom du fichier de base, ou préfixe, est automatiquement utilisé avec l'indexation de numérotation pour chaque document numérique qui suit.

La valeur par défaut est Auto indexation activé.

Les noms de fichiers de base peuvent également être personalisés pour faciliter le classement et l'identification.

Chaque destination est indépendante. Par conséquent, les noms peuvent dupliqués et n'être ni en conflit ni invalides. Si un nom de fichier est posté comme étant , trois options permettent de résoudre le problème :

• Sélectionner Indexation auto
• Renommer le fichier
• Changer la destination

Sansindexationauto:

Lorsque Indexation auto est déselectionné, entrer manuellement le nom et le sauvegarder.

REMARQUE

Si le nom existe déjà, un message d'erreur «Nom de fichier de base invalide» s'affiche après chaque numérisation concluant. Modifier le nom du fichier de base pour résoudre le problème.

Pour réinitialiser le nom du fichier de base et la destination, Sélectionner le bouton Effacer sur le panneau de commande.

Pour réinitialiser l'indexation à zéro, supprimer ou récapérer les fichiers numérisés de cette destination.

Numériser vers des péripériques déplaçables

Il existe plusieurs types de péripériques déplaçables vers lesquels les travaux peuvent être numériés. ports ou clés Universal Serial Bus (USB), CD/DVD et cartes mémoire. Plusieurs péripériques peuvent être connectés simultanément. L'affichage indique le péripérisque ajusté lorsque celui-ci est inséré. Il est possible de désirer un autre péripérisque disponible sur le navigateur de fichiers.

En commençant par l'écran Services, si un péripérisque déplaçable est inséré dans le port USB, les options attachées à ce péripérisque s'affichent. Si péripérisque n'est pas pris en charge, un message « Boîte à lettres invalide » apparait.

Les choix offerts sont Numérisation vers boîte aux lettres ou Imprimer à partir du périphérique.

La numérisation vers un périhérique déplaçable est une fonction développementée de Numérisation vers boîte aux lettres. C'est la deuxième possibilité à partir de la sélection Destination.

Numérisation vers péripérique

1. Insérer le péripérisque déplaçable dans le port USB situé sur le côté droit de l'interface utilisateur.

Noter l'icone verte dans l'angle supérieur droit de l'écran tactile dans la mesure où elle identifie le périphérique.

L'écran Services du périphérique affiche deux choix possibles.

• Imprimer à partir du périphérique
• Numérisation vers une boîte auxlettres

REMARQUE

Si les sélections sont indisponibles, cela signifie que l'administrateur système a activé Facturation des travaux. Entrer les informations de connexion, ID utilisateur de Facturation des travaux et ID de compte, pour acceder aux fonctions.

REMARQUE

La fonction Numérisation vers boîte aux lettres ne s'affiche pas si la touche de fonction Numérisation vers réseau n'est pas indiquée et activée. Contacter l'Administrateur système.

1. Sélectionner Numérique vers boîte auxlettres suivi des fonctions et des paramètres souhaités à partir des onglets Numérique vers boîte auxlettres, Qualité image et Paramètres avances.
2. Sélectionner Destination.
3. Sélectionner Periphérique déplacable.
4. Placer le document dans le scanner.

Un écran s'affiche avec l'état de transfert de la numérisation en cours de traitement. Le transfert peut être annulé à tout moment au cours du cycle de travail. Une fois le transfert terminé, le fichier s'affiche sur le péripérisque. Lorsque ceci est terminé, l'interface utilisateur revient à l'état de départ.

1. Sélectionner le bouton Éjecter pour enlever le périhérique de manière sure.

Numériser plusieurs pages vers un périphérique

1. Insérer le périphérique déplaçable dans le port USB situé sur le côté droit de l'interface utilisateur.

Noter l'icone verte dans l'angle supérieur droit sur l'écran Services dans la mesure où elle identifie le périphérique.

1. L'écran Services du périhérique affiche le nom du périhérique ainsi que deux options.

2. Imprimer à partir du périphérique

3. Numérisation vers une boîte aux lettres

4. Sélectionner Numérique vers boîte aux lettres suivi des fonctions et des paramètres souhaités à partir des onglets Numérique vers boîte aux lettres, Qualité image et Paramètres avancés.

5. S'assurer que le Type de format des fichiers > Pages multiples sur l'écran Numériser vers boîte aux lettres soit sélectionné.

6. Sélectionner Destination.

L'écran Choisir boîte aux lettres de destination s'affiche.

1. Sélectionner Periphérique déplacable.

1. Insérer le premier des documents.

L'écran Numérisation multi-page affiche la taille du fichier actuel ainsi que l'espace disponible sur la clé USB.

Si la capacité de la clé USB est totalément utilisée, un message d'advertisement s'affiche. Il est possible de supprimer certains fichiers pour faire de la place ou d'éliminer le travail en cours.

• Utilisation Multi-page - pourcentage utilisé d'un périphérique 4 Go maximum.
• Mémoire - pourcentage utilisé de mémoire d'entrée du scanner.
• Utilisation du disque - pourcentage de stockage utilisé sur le disque dur.
• Taille du fichier - taille en Mo ou état du fichier créé.

• Disponible sur péripérisque USB - espace en Mo. Si la taille du fichier excède l'espace, le transfert des fichiers ne peut se faire.

• Sélectionner Dernier document lorsque ceci est terminé.

• Sélectionner le bouton Éjecter dans l'angle supérieur droit de l'interface utilisateur pour enlever le pérophérique en toute sécurité.

Numérisation vers FTP

La fonction Numériser vers FTP permet aux utilisateurs de :

• Soumettre des travaux numériés jusqu'à 16 destinations FTP.
• Utiliser un Modèle par défaut pour sauvégarder les travaux exécutés régulièrement.

La configuration de destination FTP se fait à l'aide du logiciel Gestionnaire d'imprimante Web PMT et requiert un logiciel serveur FTP executé sur la destination cible.

Se reporter au Guide d'installation du système FreeFlow Accxes de Xerox et du Gestionnaire d'imprimante Web PMT pour obtenir des instructions détaillées pour la configuration des destinations FTP.

Consulter l'administrateur système pour plus de détails sur cette fonction ou si un mot de passée est requis.

Comment numériser vers un site FTP

1. Sélectionner Numérique vers FTP dans le menu Services.
2. Sélectionner Destination.

L'écran Sélectionner un site FTP de destination s'affiche.

1. Sélectionner la Destination FTP parmi celles configurées ou demander à l'administrateur système de créé une nouvelle destination.
2. Placer le document face dessous dans l'alimentation du scanner.

Un aperçu de numérisation s'affiche si l'option est activée.

REMARQUE

Une fois le travail traité, le fichier est livré à la destination FTP. Ceci peut être un serveur ou un poste de travail. C'est à cet endroit qu'il est possible de voir les fichiers de données des documents numériés. Si Générer aperçu a été activé dans Paramètres avancés, un fichier.jpg miniature est également créé.

REMARQUE

Se reporter à Nommer des fichiers numérisés pour obtenir des détails, au besoin.

Étalandage des couleurs

Le processus d'étalonnage couleur est utilisé pour améliorer l'uniformité de la couleur lorsque des travaux sont envoyés vers une imprimante distante à partir du scanner grand format 6604/6605 de Xerox.

La création de profils couleur est la procédure qui est utilisé pourmettre en corrélation l'entrée du scanner avec la sortie de l'imprimante distante.

Lors du processus d'étalonnage, des cibles sont imprimées et numériées pour différents niveaux de qualité et ensuite stockées en tant que yeux de profils qui peuvent être réutilisés. Les yeux de profils devraient être nommés logiquement lorsqu'ils sont créés pour permettre une facilité de passage entre les yeux de profils créés précédemment. Par exemple, lors du changement du type de support de Bond à Brillant, un utilisateur peut alors identifier et selectionner un jeu Bond ou Brillant créé précédemment.

L'administrateur système doit creer, renomer et supprimer les profils couleur. Il n'est pas nécessaire d'être un administrateur système pour utiliser l'étalonnage couleur.

Prendre note que toute modification du scanner, de l'imprimante ou du type de support constitue une raison pour recrER un nouveau profil d'etalonnage couleur. L'administrateur système peut pouvoir creer de nouveaux produits pour une nouvelle imprimante réseau.

REMARQUE

Avant de commencer, s'assurer que l'imprimante couleur distante est configurée dans le Gestionnaire d'imprimante Web PMT. Actuellement, le Gestionnaire d'imprimante Web PMT est la seule façon de configurer une imprimante réseau. Contacter l'administrateur système au besoin.

REMARQUE

Se reporter au Chapitre Maintenance pour plus de détails sur le nettoyage du scanner avant de numérique les cibles d'étalonnage couleur. Le nettoyage des cinq détecteurs de contact d'image du scanner et des rouleaux d'alimentation de document permet d'améliorer la qualité d'image. S'assurer que les zones sont sèches avant de numérique les documents.

Creation d'un nouvel étalonnage couleur

1. Sélectionner Numériser vers imprimante distante à partir du menu Services.
2. Sélectionner Destination.

L'écran Sélectionner une imprimante distante s'affiche.

1. Sélectionner l'imprimante couleur de destination.
2. Sélectionner Étalonnage couleur.
3. Sélectionner Créer.

L'écran Entrer un nom de jeu de profils s'affiche.

REMARQUE

Si une session d'étalonnage en cours est incomplète ou n'a pas été sauvégardée lors la sélection du bouton Créer à l'étape précédente, il est possible de reprendre l'opération où elle en était restée ou de commencer un nouvel étalonnage. L'écran Session d'étalonnage couleur actuelle s'affiche avec ces choix. Si le bouton Créer est sélectionné, l'étalonnage commence précedemment est supprimé.

1. Entrer un nom du jeu de profils. Sélectionner Sauvegarder.

L'écran Création Jeu de profils couleur s'affiche.

REMARQUE

Par défaut, les options du niveau de qualité prises en charge par l'imprimante distante sont affichées. Une cible d'étalonnage est imprimée pour chaque niveau de qualité sélectionné.

1. Désélectionner les niveaux de qualité à exclure du jeu de profils étalonné.
2. Sélectionner Mode d'impression.

L'écran Impression des cibles d'étalonnage couleur s'affiche.

REMARQUE

Pendant l'impression de l'étalonnage, les autres travaux de copie et d'impression peut être traités. Sélectionner le bouton Services sur le panneau de commande et poursuivre.

1. Sélectionner le bouton Fermer et recupérer les cibles d'étalonnage sur l'imprimante distante.

REMARQUE

Si des cibles ne s'impriment pas ou sont endommagées lors de l'impression, sélectionner de nouveau le bouton Imprimer sur l'écran Impression des cibles d'étalonnage couleur. Pour continuer, commencer à l'écran Session d'étalonnage couleur actuelle.

1. Il est possible de couper l'excess de papier des cibles d'étalonnage pour réduire la taille. Insérer chaque cible d'étalonnage dans le scanner. Lorsque les cibles d'étalonnage imprimées sont numériées de l'imprimante distante vers le scanner grand format 6622 de Xerox, l'ordre d'insertion n'a pas d'importance. Seule la direction imports. Insérer la flèche sur la cible en premier dans le scanner.

L'écran Traitement des cibles d'étalonnage couleur s'affiche, suivi d'un sablier, pendant le traitement de chaque cible d'étalonnage.

Lorsque toutes les cibles sont numériées, le bouton Sauvegarder devient actif.

1. Sélectionner le bouton Sauvegarder de l'écran Création Jeu de profils couleur pour voir le nouveau jeu de profils créé dans la liste de l'écran Sélectionner Jeu de profils couleur. Le premier jeu de profils couleur est maintainant créé. La date et l'heure de création et les niveaux de qualité d'image inclus dans le jeu de profils sont imprimés sur la cible pour le côte pratique.

REMARQUE

Il est possible de creer des jours de profils spécifiques pour différents types de support, tels que glacé ou velin. Les noms des jours de profils devraient correspondre aux types de support charges dans l'imprimante distante.

Problèmes pendant l'étabonnage couleur

Dans des quelques rares cas, il est possible de rencontres des problèmes en créant des étalonnages couleur. Pour prévenir les problèmes, s'assurer que les documents utilisés pour l'étalonnage ne sont pas endommagés ou ne manquent pas d'informations. Si des cibles d'étalonnage incorrectes sont utilisées, les images couleur peuvent être compromises.

Échec d'étalonnage couleur - écran d'erreur

• S'assurer que c'est bien la cible d'étalonnage qui est placée dans le scanner et non pas un autre document. Les cibles ont un titre qui permet de les identifer.
• S'assurer que la cible d'étabonnage couleur est correctement insérée (face dessous et flèches vers l'avant).
  S'assurer que l'imprimante ne manque pas d'encre couleur.
  S-assurer que la cible d'etalonnage couleur n'a pas de stries ou des taches d'encre.
  S'assurer que tous les témoins de couleur sont présents.

Une session de discordance ou un message « imprimante incorrecte » s'affiche dans les cas suivants :

• Si une cible d'étalonnage d'une imprimante différente est insérée par inadvertance.
• Si une cible d'étalonnage d'une session d'étalonnage différente, autre que la session actuelle, est insérée.

Une solution possible est de vérifier si l'étiquette de la cible d'étalonnage correspond au travail actuel. L'étiquette indique l'identité de la cible d'étalonnage.

Numérisation vers une imprimante distante

La fonction Numérisation vers imprimante distante permet aux utilisateurs de soumettre des travaux numériés pour impression à des imprimantes en réseau. Il est possible de sauvegarder les travaux régulièrement exécutés en tant que Modèles par défaut.

Les destinations d'imprimante distante peuvent être configurées à l'aide du Gestionnaire d'imprimante Web PMT. Consulter l'administrateur système pour plus de détails sur cette fonction.

Se reporter aux guides Configuration du système Xerox FreeFlow Accxes et Gestionnaire d'imprimante Web PMT ou à l'aide en ligne du Gestionnaire d'imprimante Web PMT pour obtenir les instructions détaillées relatives à la configuration, au besoin.

Une fois les destinations configurées sur le Gestionnaire d'imprimante Web PMT, il est possible de les trouver sur l'écran Numériser vers imprimante distante et de procéder ensuite à la numérisation.

1. Sélectionner Numériser vers imprimante distante à partir du menu Services.

REMARQUE

Noter l'indication Niveau de qualité imprimante « * » affichée suite au traitement de l'étalonnage couleur sur l'imprimante distante.

1. Sélectionner Destination.

L'écran Sélectionner une imprimante distante s'affiche.

1. Sélectionner l'imprimante couleur de destination.
2. Sélectionner Fermer.

REMARQUE

Noter que le nom de l'imprimante distante figure maintainant dans le champ Destination.

1. Sélectionner les fonctions Numériser vers imprimante distante, Qualité image et Paramètres avancés au besoin.
2. Placer le document dans le scanner.
3. Récupérer les impressions sur l'imprimante distante sélectionnée précédemment. Le nouveau travail numérique se trouve sous l'onglet File d'impression du Gestionnaire d'imprimante Web PMT.

Comment Numériser vers une imprimante à distance

1. Sélectionner Numériser vers imprimante distante à partir du menu Services.

REMARQUE

Noter l'etat d'identification du Niveau de qualité imprimante ci-dessus qui résultat du traitement de l'étalonnage couleur sur l'imprimante distante.

1. Sélectionner le bouton Destination.

L'écran Sélectionner une imprimante distante s'affiche.

1. Sélectionner l'imprimante couleur de destination.
2. Sélectionner le bouton Fermer.

REMARQUE

Noter que le nom de l'imprimante distante figure maintainant dans le champ Destination.

1. Sélectionner les fonctions Numérique vers imprimante distante, Qualité image et Paramètres avances au besoin.
2. Placer le document dans le scanner.
3. Récupérer les impressions sur l'imprimante distante sélectionnée précédemment.

Le nouveau travail numérique se trouve sous l'onglet File d'impression du Gestionnaire d'imprimante Web PMT.

Informations sur le travail

Tous les travaux d'impression et de copie sont placés dans la file Information travail de l'interface utiliser. Les travaux d'impression sont envoyés à l'imprimante grand format de Xerox à partir d'un poste de travail distant à l'aide du Gestionnaire d'imprimante Web PMT ou d'un pilote d'imprimante en réseau.

Onglet Tous

Cet onglet contient une liste de tous les travaux ainsi que leurs phases d'achèvement. Les travaux sont affichés, qu'ils soient envoyés au moyen du Gestionnaire d'imprimante Web PMT où qu'ils soient scannés à l'imprimante.

Onglet File d'attente Active

Les travaux en cours de progression sont affichés dans la file d'attente Active.

Les travaux dans la file d'attente Active peuvent être placés en suspens. Il suffit de les sélectionner et de désir Suspendre sélectionné.

Les travaux peuvent être annulés à partir de cette file. Ils resteront dans ce cas uniquement sur l'onglet Tous. Ceci se fait en sélectionnant le travail, puis enCHOISSSANT Annuler selectionné. Pour visualiser d'autres informations sur un travail donné, selectionner Dtails.

REMARQUE

Si Réécriture d'image immédiate est activé, aucune fonction Suspendre n'est disponible.

Onglet Suspendre

La fonction de file d'attente Suspendre peut etre utiliser pour gerer le flux de travaux. Elle permet de :

• Programme des travaux pour l'impression à une heures spécifique (AAAAMMJHHJJ)
• Interrompè des travaux actifs pour rendre d'autres travaux prioritaires
• Empêcher un temps d'arrêt si un travail exige de placer un support spécifique
• Retenir des travaux d'impression qui ont eté totalement soumis mais dont l'impression n'est pas encore terminée
• Retenir des jours de copies incomplets dans une file d'attente s'il devait y avoir interruption en cours de processus

La fonction de file d'attente Suspendre permet aux utilisateurs de libérer des travaux et de les placer dans la file d'attente Active. Les travaux sont ensuite imprimés automatiquement.

Les travaux peuvent être soumis à l'imprimante, visuaisés et libérés à l'aide du Gestionnaire d'imprimante Web PMT ou de l'interface utilisateur. Ils peuvent être également placés en suspens à partir de ces mêmes emplacements.

Les travaux placés dans la file d'attente Suspendre consomment de la mémoire et de l'espace disque dans Accxes. Par consequènt, les travaux dans la file d'attente Suspendre sont censés y être temporairement stockés. Cette file d'attente doit être surveillée et gérée dans la mesure où les travaux s'y accumuleront. Les travaux doivent être annulés ou imprimés pour libérer de l'espace.

File d'attente gérée par l'administrateur

Cette fonction est la plupart du temps utilisée dans un environnement d'impression centralisée où un administrateur système définit un mot de passer sécurisé pour acceder aux travaux générés.

Lorsque la File d'attente gérée par l'administrateur est activée, tous les travaux d'impression entrants sont placés en suspens.

La possibilité de libreter, suspendre et annuler des travaux, lorsque la file d'atte née gérée par l'administrateur est activée, est limitée à l'administrateur système si un mot de passé sécurisé est défini. Sans mot de passage sécurisé, tout utilisateur peut effectuer ces opérations.

Pour placer tous les travaux en suspens :

1. Sélectionner Information machine à partir de l'écran Services.
2. Sélectionner Gestion générale.
3. Sélectionner Activer / Déspectiver la File d'attente génée par l'administrateur....
4. Sélectionner Activer.
5. Sélectionner Sauvegarder.
6. Soumettre le travail d'impression.
7. Localiser le travail dans la file d'attente Suspendre à partir de Information travail sur l'interface utilisateur ou de File d'impression sur le Gestionnaire d'imprimante Web PMT.

Réimpression de travaux

Les travaux de copie et d'impression terminés sont disponibles pour réimpression si l'administrateur système a activé la fonction Réimpression travail. La fonction Réimpression travail est désactivée par défaut. L'options Activer/Désactiver est contrôleé dans Informations sur la machine > Administration

Gestion générale > Configurer Réimpression travail.

La réimpression des travaux est aussi disponible à partir du Gestionnaire d'imprimante Web PMT.

Si l'administrateur système désactive Réimpression travail, l'onget Rémprimer n'est plus disponible ou ne s'affiche plus sur l'écran Information travail.

Le fait de soumettre un travail de réimpression, avec ou sans modification, déplace celui-ci de la file Rémigrimer à la file Active.

Réimpression de travaux avec modifications

Pour réimprimer un travail avec des modifications, procéder comme suit :

1. Sélectionner Information travail dans le menu Services.
2. Sélectionner l'onglet Réimprimer.
3. Sélectionner un travail unique.
4. Appuyer sur le bouton Édition sélectionnée.

L'écran Modifier réglages travail s'affiche.

1. Sélectionner la case Outrepasser.

Ceci permet de passer du travail d'origine à celui qui est en préparation de réimpression.

1. Modifier les réglages du travail au besoin. (Détails des fonctions ci-dessous.)
2. Cliquer sur le bouton Imprimer.

REMARQUE

Le travail modifié est déplaced de la file Information travail vers la File d'attente active. Une fois imprimé, il est remis dans la file des informations Réimpression travail.

Modifier réglages travail

Réduire/Agrandir

La fonction RÉduire/Agrandir permet de modifier l'échelle des images copiées. La fonction permet de personnaliser au-delà des réglages de réduction/agrandissement par défaut proposés dans ces options de base. La valeur par défaut usine est 100% .

Les options de réduction et d'agrandissement disponibles sont :

Facteur d'échelle : Pour régler le Facteur d'échelle, appuyer sur les flèches de défilament (+/-) afin d'augmenter ou diminuer le taux de réduction/agrandissement de 25 à 400 % par incréments de 1 %. Les numéro s'arrêtent aux réglages de réduction et d'aggrandissement standard. Il est possible de changer rapidement le pourcentage en entrant les numéro à l'aide du pavé numérique. Toucher le champ pourcentage pour obtenir un pavé numérique. Entrer le nombre désiré ici.
- Préréglage et plus...: La fonction Préréglage et plus... affiche l'écran Facteur d'échelle pour permettre l'entrée de pourcentages variables ou préréglés. Il est possible de personneliser une valeur de pourcentage selon les besoin.
- Auto: Le taux est automatiquement définir selon le format du document et celui du support installé. Le document est copied en fonction du format du support sélectionné.
- Types de support : Bond, Vellum et Film

Types de support

Bond
Vélin
- Film

Source du support

Les sélections Source du support permettent de sélectionner la source d'alimentation du support pour le travail de copie. La valeur par défaut configurée en usine est Sélection auto. Sous chacune des sélections Source du support figure la description du support actuellement chargé.

Format de réception

Les travaux sont imprimés avec une mise à l'échelle pour le format du support sélectionné.

• Synchronisé : Le support en rouleau est coupé au même format que le document.
• PréRéglage: le support en rouleau est coupé au format standard SéLECTIONné. Les options de format standard s'affichent lorsqu'el'option PréRéglage est SéLECTIONNée.
• Manuel : le support en rouleau est coupé selon un format personnelisé spécifique (coordonnées x et y). Un écran avec des champs d'entrée de données s'affiche lorsque l'on seLECTIONne Manuel.

Format en sortie (Travaux d'impression)

Cette fonctioniste les formats de réception préréglés pour les travaux d'impression.

Format de réception (Travaux de copie)

1. Faire une selection dans la liste Formats de réception.
2. Sélectionner le bouton Sauvegarder.
3. S'assurer que le format du support est chargé dans le magasin.

REMARQUE

Si le format du support sélectionné n'est pas liéven dans le magasin, une erreur de discordance de support s'affiche.

La fonction Option de copie Informations sur la machine > Administration

Options de copie permet de Configurer les formats de réception personnalisés au-delà des réglages de base proposés pour des travaux souvent exécutés qui nécessit des paramètres d'impression spécifique. Se reporter à Gestion système, Options de copie, Configurer des formats de réception personnalisés pour obtenir davantage de détails.

Assemblage

Des copies assemblées peuvent être produit pour les travaux impliquant plusieurs documents. Les documents du jeu peuvent également être mixtes, c'est à dire de types différents (texte, photo, etc.). Un maximum de 256 pages peut être numérique pour chaque travail assemblé. Le paramètre par défaut usine pour l'assemblage est définì à Aucun.

REMARQUE

Pour des copies non assemblées, la machine imprime la quantité spécifique pour la première page, ensuite la quantité spécifique pour la page suivante, etc. Pour une réception assemblée, la machine sort les copies en eux.

1. Sélectionner Copier sur le menu Services.

L'écran Copier s'affiche.

1. Sélectionner l'une des options Assemblage.

2. Non assemblé : Mode d'assemblage en série. Les pages sont imprimées au fur et à mesure qu'elles sont copiées.

3. Assemblage inverse: la page (n) est sur le dessus de la pile.
4. Assemblage normal : La page 1 est sur le dessus de la pile.

5. Vérifier trace : L'option de vérification du tracé permet d'imprimer une épreuve de chaque document numérique avant de lancer l'impression sous forme de produits.

6. Placer les documents dans l'ordre 1-(n), image face dessus.

7. Insérer le document (n) face dessus dans l'alimentation du scanner.
8. Continuer dans cet ordre jusqu'à ce que le travail soit terminé.

REMARQUE

Lorsque l'assemblage est désiré et sélectionné, le message Création jeu : Insérer documentARAIT dans l'angle supérieur droit de l'écran.

Finition

Si un module de finition est relié à la machine :

1. Sélectionner la case de finition Outrepasser la finition.
2. Sélectionner le bouton Ignorer pour ignorer les réglages de finition.

L'écran Finition s'affiche.

1. Sélectionner un Programme de plieuse dans la liste.
2. Sélectionner un bac.
3. Sélectionner emplacement pour le bloc de titre. Cette selection indique à la machine comment plier le document pour que le bloc de titre paraisse comme indiqué. Les blocs de titre sont utilisés dans les dessins d'ingénierie.

Retirer les travaux sélectionnés

Cette fonction élimine le travail de la file Réimpression. Il est supprimé de façon permanente. Les privilèges d'administrateur système sont requis pour cette tâche. Le bouton Retirer selection n'est pasprésent si l'utilisateur n'est pas connecté en tant qu'administrateur système.

Effectuer les étapes suivantes :

1. Sélectionner Information travail dans le menu Services.
2. Sélectionner l'onglet Réimprimer.
3. Sélectionner le(s) fichier(s) à supprimer.
4. Sélectionner le bouton Retirer sélection.

REMARQUE

Les travaux retirés de la liste sur l'onglet Réimprimer sont toujours affichés sur l'onglet Information travail > Tout qui est une liste d'attente de travaux. Toutefois, les travaux retirés ne sont plus réimprimables.

Réimpression de travaux à l'aide du Gestionnaire d'imprimante Web PMT

Pour acceder au Gestionnaire d'imprimante Web PMT, ouvrir un navigateur et enter l'adresse IP du contrôleur Accxes ou d'une imprimante désignée.

Il existe plusieurs façon de d'envoyer des travaux à l'imprimante à l'aide du Gestionnaire d'imprimante Web PMT. La première façon et la plus prisée consiste à se connecter à partir d'un poste de travail ou d'un pilote d'imprimante. Se reporter à Xerox FreeFlow Accxes V15.0, Guide d'installation des pilotes et des Outils Client, pour plus de détails.

La deuxieme façon, représentée ci-dessous consiste à tracer et télécharger un fichier. Ceci peut être plus facile que d'installer un pilote. Toutefois, il faut ajuster les régages de l'imprimante manuellement (ex. 5 copies au lieu de 1) avant de soumettre et réinitialiser ensuite. Il y a aussi des limites aux formats de fichier que FreeFlow Accxes prend en charge directement.

Pour activer Réimpression des travaux :

1. Demarrer un navigateur et entrer l'adresse IP du contrôleur Accxes ou de l'imprimante. (http://xx.xxx.xx.xx)
2. Sélectionner les ontlets Configuration > Divers.
3. S'assurer que les cases Création vignettes et Réimpression travail activée sont cochées.
4. Noter les options du menu dérouulant Politique de réimpression de travail et désir la sortie désirée.
5. Sélectionner Mettre à jour l'imprimante pour activer les modifications.

Pour réimprimer un travail :

1. Dans le Gestionnaire d'imprimante Web PMT, Sélectionner l'onglet Utilitaires. L'onglet Téchéarger s'affiche par défaut.
2. Sélectionner le bouton Parcourir et naviguer vers le fichier à imprimer.
3. Sélectionner le bouton Télecharger.
4. Sélectionner File d'imprimante.
5. Sélectionner File de réimpression, la liste déroulante État et Imprimer.
6. Sélectionner le bouton Mettre à jour l'imprimante.

Tel queprésenté sur l'écran ci-dessus, la File de réimpression du Gestionnaire d'imprimante Web PMT possède maintainant un bouton Édition qui permet à l'utilisateur de Modifier réglages travail spécifique pour l'impression et de soumettre ensuite le travail à l'imprimante distante désignée.

Les travaux sélectionnés disparaissent de la File de réimpression et réapparaissent dans la File d'attente active.

Informations sur le travail

5

Administrateur système

La fonction de connexion de l'administrateur système lui permet de se connecter au compte d'administrateur ou de se déconnecter avec un mot de passer. Si un utilisateur se connecte en tant qu'administrateur, l'indicateur de compte dans l'angle supérieur droit affiche RESPONSABLE. Si aucune connexion n'est effectuée, l'indicateur affiche Invité (Guest).

Administration système

Ce chapitre déscrit les fonctions de l'onglet Administration du menu Information sur la machine.

L'onglet Administration permet à l'administrateur système de générer ce qui suit :

• Gestion générale
• Panneau de commande
• Options de copie
• Réglage réseau

Présentation du mode Gestion système

La plupart des fonctions disponibles lors de l'utilisation de l'imprimante grand format de Xerox sont accessibles par tous les utilisateurs. Certaines fonctions, toutefois, sont limitées à l'administrateur système si l'environnement le justifie. Ces fonctions sont accessibles en se connectant au système avec un mot de passé sécurisé.

REMARQUE

Pour empêcher tout accès non autorisé aux fonctions Gestion système, un mot de passée doit être entré des que possible après l'installation.

Accès au mode Gestion système

Pour acceder au mode Gestion système :

Appuyer sur la touche Connexion/Déconnexion sur le panneau de commande pour acceder à l'écran Administrateur système.

Options de connexion

L'écran Ouvrir/Fermer session, illustré ci-dessous, permet à l'utilisateur ou à l'administrateur de se connecter au système de deux façon.

Administrateur système

L'onglet de connexion de l'administrateur permet à celui-ci de se connecter à ou de se déconnecter du compte d'administrateur. Si un utilisateur se connecte en tant qu'administrateur, l'indicateur de compte dans l'angle supérieur droit affiche Responsible. Si aucune connexion n'est effectuée, l'indicateur affiche Invité (Guest).

Facturation des travaux

L'onglet Facturation indique que la facturation est désactivée ou permet à l'utilisateur d'entre un ID d'utilisateur et de compte pour se connecter. S'il a déjà ouvert une session, l'utilisateur peut se déconnecter. Une fois l'utilisateur connecté, l'indicateur de compte, en haut à droite de l'interface utilisateur, affiche les 16 premiers caractères de l'ID utilisé et de l'ID du compte.

REMARQUE

Il est également possible d'acceder à l'écran Ouvrir/Fermer session en selectionnant la case de niveau utilisé dans l'angle supérieur droit de l'écran.

REMARQUE

Il est possible de se connecter simultanément en tant qu'administrateur et utilisateur de facturation. Le système demande les informations de connexion lors de l'accès aux fonctions appropriées.

1. Sélectionner Ouvrir session administrateur système.

L'écran Entrer mot de passer AS s'affiche.

1. Entrer le mot de passer de l'administrateur en utilisant le pavé numérique.
2. Sélectionner Entrer.

Une fois connecté en tant qu'administrateur, le système affiche l'icône de l'administrateur (Responsible) dans l'angle supérieur droit de l'écran.

En cas d'inactivité pendant un laps de temps prédéfini lors de la configuration de la temporisation (boutons ou touches utilisés sur l'écran), un écran de temporisation s'affiche pendant quatre secondes et l'utilisateur est ensuite automatiquement déconnecté.

Pour plus de détails sur la configuration des temporisateurs, voir la section Configuration des temporisateurs du présent chapitre.

Une fois connecté en tant qu'administrateur, il est possible d'afficher et de faire des changements sur l'onglet Administration de l'écran Information sur la machine.

REMARQUE

Les boutons de l'onglet Administration exigent une connexion administrateur. Si aucune session n'est lancée, le système demande le mot de passer administrateur si l'un de ces boutons est selectionné et que l'accès est refusé.

Administrateur système

La fonction de connexion de l'administrateur système lui permet de se connecter au compte d'administrateur ou de se déconnecter avec un mot de passer. Si un utilisateur se connecte en tant qu'administrateur, l'indicateur de compte dans l'angle supérieur droit affiche RESPONSABLE. Si aucune connexion n'est effectuée, l'indicateur affiche Invité (Guest).

Facturation des travaux

La fonction Facturation des travaux indique que la facturation est désactivée ou permet à l'utilisateur d'entrez une ID d'utilisateur et de compte pour se connecter. S'il a déjà ouvert une session, l'utilisateur peut se déconnecter. Une fois l'utilisateur connecté, l'indicateur de compte, en haut à droite de l'interface utilisateur, affiche les 16 premiers caractères des ID d'utilisateur et de compte.

REMARQUE

Il est également possible d'acceder à l'écran Ouvrir/Fermer session en selectionnant la case de niveau utilisé dans l'angle supérieur droit de l'écran.

REMARQUE

Il est possible de se connecter à la fois en tant qu'administrateur et utilisateur facturé. Le système demande les informations de connexion lors de l'accès aux fonctions appropriées.

REMARQUE

Pour plus de détails sur la connexion au mode Facturation des travaux, voir la section Présentation du mode Facturation des travaux du present chapitre.

Pour acceder au mode Gestion système :

1. Sélectionner Ouvrir session administrateur système.

L'écran Entrer mot de passer AS s'affiche.

1. Entrer le mot de passer de l'administrateur en utilisant le pavé numérique.

3. Sélectionner Entrer.

Une fois connecté en tant qu'administrateur, le système affiche l'icône de l'administrateur (Responsible) dans l'angle supérieur droit de l'écran.

En cas d'inactivité pendant un début prédéfini lors de la configuration de la temporisation (actionnement de touches ou pressions sur l'écran), un écran de temporisation s'affiche pendant quatre secondes puis, l'utilisateur est déconnecté automatiquement.

Pour plus de détails sur la configuration de la temporisation, voir la section Configuration temporisation du présent chapitre.

Une fois connecté en tant qu'administrateur, il est possible d'afficher et de faire des changements sur l'onglet Administration de l'écran Information sur la machine.

Sortie du mode Gestion système

Pour quitter le mode Gestion système :

1. Appuyer sur la touche Connexion/Déconnexion pour acceder à l'écran Administrateur système.
2. Sélectionner Fermer session administrateur système.
3. Sélectionner Oui pour confirmer la déconnexion.

Le système quitte le mode Gestion système et l'icone Invite (Guest) apparait dans l'angle supérieur droit de l'écran.

Réglages de Gestion générale

Les réglages de Gestion générale permettent d'afficher et de régler l'heure de la machine, changer le mot de passer administrateur, arrêter et redémarrer le système et effectuer des tâches de facturation. Si aucune session n'est ouverte en tant qu'administrateur système, le système demande d'entrer le mot de passer de l'administrateur pour acceder aux réglages Gestion générale.

L'option Gestion générale permet de:

• Régler la date et l'heure
• Changement du mot de passer de l'administrateur
• Configurer la facturation
• Configurer la réimpression de travaux
• Mettre le système hors tension puis sous tension
• Activer/Désactiver la fonction Rappel d'image
• Activer/désactiver la fonction Réécriture d'image immédiate
• Configurer les affichages de numérisation
• Configurer la fonction Creation vignettes
• Activer/Désactiver le module de finition
  Paramètre Files d'attente gériées par l'administrateur

Navigation : Sélectionner Informations sur la machine > Administration > Gestion générale.

Régler la date et l'heure

L'administrateur définit la date et l'heure qui s'affichent sur l'écran tactile ainsi que sur les impressions générées par le contrôleur (pages de garde, relevés, messages d'erreur, etc.). La machine utilise l'horloge 24 heures (0 - 23).

1. Sélectionner Information travail à partir du menu Services.
2. Sélectionner l'onglet Administration.

Se reporter au chapitre Information machine pour obtenir davantage de détails sur la fonction.

1. Sélectionner Gestion générale à partir de l'onglet Administration.

REMARQUE

Si aucune connexion n'est active, le système demande de se connecter en tant qu'administrateur.

1. Sélectionner Régler la date et l'heure....
2. Entrer les données suivantes :

Année
Mois
Jour
Heure
- Minute

1. Sélectionner Sauvegarder.
2. Sélectionner Fermer sur l'écran Gestion générale pour revenir à l'onglet Administration.

Changement du mot de passer de l'administrateur

La procédure ci-après indique comment changer un mot de passer administrateur système. Il s'agit du même mot de passer système que celui qui est demandé lors de l'accès à la machine à partir du Gestionnaire d'imprimante Web PMT.

Au besoin, creer un nouveau mot de passse système immédiatement après l'installation de la machine, puis de manière régulière. Le mot de passse système doit être conservé en lieu sûr.

REMARQUE

Le mot de passerse peut contenir de un a cinq chiffres, de 0 a 99999.

1. Sélectionner Information machine dans le menu Services.

L'écran Informations sur la machine s'affiche.

1. Sélectionner l'onglet Administration.
2. Sélectionner Gestion générale.

L'écran Gestion générale s'affiche.

1. Sélectionner Changer mot de passer administrateur....

L'écran Entrer mot de passer AS s'affiche.

1. Entrer le mot de passer en utilisant le pavé numérique.
2. Sélectionner Entrer.
3. Sélectionner Fermer pour quitter l'écran Gestion générale.

Présentation du mode Facturation des travaux

REMARQUE

La fonction Facturation des travaux est une option, dont l'activation nécessite une touche de fonction. Si cette fonction figure sur le système, l'Administrateur système peut l'activer à tout moment en envoyant un fichier de touche de fonction spéciale à l'imprimante. Pour savoir comment passer commande, contacter Xerox.

La fonction Facturation des travaux est configurée sur le Gestionnaire d'imprimantes Web PMT Configuration > Facturation > Optionnel.

La fonction Facturation des travaux permet de suivre l'utilisation du support de copie, de numérisation et d'impression. L'utilisation est exprimée comme étant la surface et la longueur du support numérique ou utilisé.

L'Outil de gestion de comptes (AMT) ou tout autre outil de facturation externe est utilisé pour attribuer une ID d'utilisateur, une ID de compte et une ID d'imprimante. Il recuppevre ensuite les données mémorées à partir des péripériques réseau et les comptabilise. Lorsque l'outil de gestion est configuré, l'administrateur règle et fournit les ID nécessaires aux utilisateurs.

Si l'Outil de gestion de comptes (AMT) est utilisé pour la facturation, consulter le Guide de formation sur les outils logiciels FreeFlow Accxes pour des informations détaillées à propos de l'affection d'ID aux utilisateurs. Le Guide d'installation des pilotes et des logiciels client Xerox FreeFlow Accxes V15.0 fournit la procédure d'installation de l'Outil de gestion de comptes (AMT).

Pour la solution grand format de Xerox avec serveur d'impression FreeFlow Accxes, la fonction Facturation des travaux peut être activée à la fois à partir du panneau de commande et du Gestionnaire d'imprimante Web PMT. Le paramètre par défaut est Désactivé.

Activation du mode Facturation des travaux

Pour activer le mode Facturation des travaux :

1. Sélectionner Information machine à partir de l'écran Services.

L'écran Information sur la machine s'affiche.

1. Sélectionner l'onglet Administration.
2. Sélectionner Gestion générale.
3. Sélectionner Configurer facturation...

L'écran Régler Mode facturation par travail s'affiche.

1. Sélectionner le bouton de l'options appropriée :

2. Activé : Des informations de facturation des travaux sont requises pour tous les utilisateurs. Lorsqu'un utiliser entre un nom d'utilisateur et un ID de compte valide, il peut imprimer, copier et numériser. Si l'utilisateur ne fournit pas de nom

d'utilisateur et d'ID de compte valide, seules les opérations de l'imprimante sont accessibles et les options de copie et de numérisation n'apparaissent pas à l'écran.

• Désactivé : La fonction Facturation des travaux est désactivée. L'utilisateur a accès aux opérations d'imprimante, de copie et de numérisation indiquées sur l'écran Services.

• Optionnel: L'utilisateur peut enter un nom d'utilisateur et un ID de compte valides ou désir de laisser les champs vides lorsqu'il est invité à enter un nom d'utilisateur et un ID de compte pour acceder à un compte générique. Lorsque l'accès au compte optionnel s'opère avec un nom d'utilisateur et un ID de compte valides ou un compte générique, l'utilisateur peut imprimer, copier et numériser.

• Sélectionner Sauvegarder.

• Sélectionner Fermer pour quitter l'écran Gestion générale.

Connexion en tant qu'utilisateur de la fonction Facturation des travaux

1. Appuyer sur la touche Connexion/Déconnexion sur le panneau de commande pour acceder à l'écran Administrateur système.

L'écran Ouvrir/Fermer session s'affiche.

1. Sélectionner Ouvrir session Facturation.
   L'écran Entrer nom utiliseur s'affiche.
2. Entrer le nom de l'utilisateur et l'ID de compte fournis lors de la configuration de la fonction Facturation des travaux.

REMARQUE

La facturation doit être configurée à partir d'un outil de gestion tiers, tel que Outil de gestion de comptes (AMT) propose par Xerox.

1. Sélectionner Entrer.

L'icône Facturation s'affiche dans l'angle supérieur droit de l'écran.

Configurer la réimpression de travaux

Cette fonction permet à l'administrateur système d'activer ou de désactiver la réimpression des travaux. Ceci évite que des informations confidentielles soient entre mauvaises mains. Elle empêche également les travaux d'être supprimé par erreur. L'administrateur système possède la politique de contrôle des données pour cette fonction.

Mise hors tension du système

1 ⑤

Un système incorrectly mis hors tension peut entrainer une ALTERATION des données et une intervention technique. La procédure de mise hors tension du système ci-dessous permet la mise hors tension correcte du contrôleur. La mise hors tension est plus efficace par le biais du Gestionnaire d'imprimante Web PMT ou de la fonction Fermetre système du menu Gestion système. Seules les personnes autorisées peuventmettre complètement hors tension le système.

État du travail lors d'une panne du système

En cas de perte d'alimentation du système, si celui-ci avait etre réinitialisé, les travaux seront restaurés à leur état antérieur. Cela revient à se servir du bouton

Fermetre et Redémarrage du système.

• Tous les travaux de copie/numérisation redémarreront automatiquement de zéro, dés la remise en route du système, à moins que la fonction Réimpression travail ait été désactivée.
• Les travaux terminés, annulés, les travaux de vérification de tracés et les copies exemples sont éliminés dans la mesure où ils ne sont pas considérés comme étant réimprimables.
• Les travaux qui étaient traités durant la coupure d'alimentation sont placés dans la file d'attente Information travail > Suspendre.
• Les travaux dont le traitement était terminé et qui pouvaient être réimprimés pendant la coupure d'alimentation sont placés dans la file d'attente

Information travail > Active.

Si Réimpression travail est activé :

Les travaux de copie/numérisation dont le traitement est terminé sont automatiquement à nouveau soumis pour impression. Les travaux de copie/numérisation sont executés avant les travaux d'impression.

Les travaux de copie/numérisation dont le traitement est terminé s'affichent dans la file d'attente Information travail > Réimpression.

Les travaux de copie/numérisation dont le traitement n'est pas achve sont annulés.

Vérification du disjoncteur

Le disjoncteur s'ouvre automatiquement et supprime l'alimentation d'entrée de la machine en cas de court-circuit ou de surtension de la machine.

Lorsque le disjoncteur est en position vers le haut, [I], l'alimentation d'entrée est fournie à la machine. Si la machine n'est pas utilisée pendant un laps de temps prolongé, l'imprimante et le contrôleur peuvent être mis hors tension. S'adresser à l'administrateur système pour cette tâche. Vérifier une fois par mois que le disjoncteur fonctionne correctement. En présence d'autres conditions inhabituelles, contacter le Centre Services Xerox.

Vérification du disjoncteur :

1. S'assurer que le traitement de tous les travaux d'impression est terminé avant de poursuivre.

2. Sélectionner Fermetre système à partir de l'interface utilisateur ou du Gestionnaire d'imprimante Web PMT.

3. Appuyer sur le bouton Test pendant que le disjoncteur est en position Activé I. Si le disjoncteur se coupe, il fonctionne correctement.

1. Réinitialiser le disjoncteur et effectuer la procédure de remise sous tension du chapitre Présentation du système.

Fermetre du système à partir de l'interface utilisateur

REMARQUE

Plusieurs fonctions de l'onglet Administration nécessitant un mot de passer pour y acceder. Consulter l'administrateur système pour obtenir le mot de passer avant de commencer à moins que le mode Administrateur soit déjà activé.

REMARQUE

La fonction Fermetre et Redémarrage du système est utilisé pour réinitialiser le système. Cette fonction ne met pas complètement le contrôleur hors tension.

1. Sélectionner Information machine à partir du menu Services ou en appuyant sur la touche Info machine sur le panneau de commande.
2. Sélectionner l'onglet Administration.
3. Sélectionner Gestion générale.
4. Si l'écran Entrer mot de passer AS s'affiche, entrer le mot de passer de l'administrateur système puis appuyer sur Entrer.
5. Sélectionner Fermeture / Redémarrage. . à partir de l'écran Gestion générale.

6. Sélectionner Fermetre système.

Le contrôleur se ferme complètement 30 secondes après la mise hors tension de l'imprimante. Levoyant du bouton d'alimentation du contrôleur s'éteint en même temps que le contrôleur s'éteint.

Fermeture à partir du Gestionnaire d'imprimante Web PMT

Il est possible demettre le systeme hors tension a partir du Gestionnaire d'imprimante Web PMT.

1. Ouvrir le Gestionnaire d'imprimante Web PMT sur le poste de travail en entrant l'adresse IP de la machine dans le navigateur.
2. Sélectionner Utilitaires > Mise hors tension > Mise hors tension.

REMARQUE

Ne pas sélectionner le bouton Redémarrer le contrôleur. Il est utilisé pour réinitialiser le système lorsque les travaux dans la file d'impression n'ont pas été traités correctement.

1. Mettre l'interrupteur de l'imprimante en position Désactivé.

Rappel d'image

Il faut avoir des privilèges d'administrateur système pour modifier la fonction Rappel d'image. Lorsque Rappel d'image est activé, les utilisateurs peuvent rappeler le dernier travail de copie ainsi que tous les paramètres associés. Il est ensuite possible d'imprimer les images rappelées sans avoir à numériser les documents de nouveau.

La valeur par défaut est Activé.

Si la fonction Rappel d'image est activée et que la fonction Réécriture d'image immédiate est désactivée, il est possible de rappeler la dernière copie.

1. Sélectionner Information machine à partir de l'écran Services.
2. Sélectionner l'onglet Administration.
3. Sélectionner Gestion générale.
4. Sélectionner Activer / Déscienter Rappel d'image....

L'écran Activer / Déactiver s'affiche.

1. Sélectionner le bouton Activé ou Désactivé.

2. Activé : Les utilisateurs peuvent rappeler et réimprimer des travaux de copie.

3. Désactivé : Les utilisateurs ne peuvent réimprimer des travaux de copie.

Réécriture d'image immédiate

Lors de la plupart des installations, l'utilisateur peut rappeler le dernier travail de copie ou de numérisation et tous les réglages qui sont associés. Il est ensuite possible d'imprimer les images rappelées sans avoir à numériser les documents de nouveau. C'est le cas lorsque la fonction Rappel d'image (mentionnée précédemment) est activée.

Les soucis de sécurité dans certains environnements de travail requiert que la fonction Rappel d'image soit désactivée pour que les documents confidentiels soient éliminés du disque dur du contrôleur Accxes.

REMARQUE

La fonction Réécriture d'image immédiate ne peut être activée si Réimpression travail ou File d'attente gérée par l'administrateur est activée.

Lorsque la fonction Réécriture d'image immédiate (IIO) est activée, les images numériées sont supprimées immidiatement du disque dur Accxes. En outre, l'administrateur peut activer la Réécriture d'image à la demande qui redémarre le système et elimine complètement les fichiers de numérisation présents et futurs du disque dur.

1. Sélectionner Information machine à partir de l'écran Services. L'écran Informations sur la machine s'affiche.
2. Sélectionner l'onglet Administration.
3. Sélectionner Gestion générale.
4. Sélectionner Activer / Déactiver Réécriture d'image immédiate.

L'écran Régler Mode réécriture image immodiée s'affiche.

1. Sélectionner le bouton Activé ou Désactivé.

Consulter l'aide en ligne du Gestionnaire d'imprimante Web PMT pour plus de détails sur l'utilisation de la fonction Réécriture d'image immédiate.

AlGORITHM de réécriture d'image immédiate

L'algorithm de réécriture des fonctions IIO et ODIO est conforme à la Directive 5200.28-M (Section 7, Partie 2, paragraphe 7-202) du U.S. Département of Defense et est utilisé dans les contrôleurs des WorkCentre/WorkCentre Pro.

L'algorithm de la fonction de réécriture de l'image est :

• Le trace No. 1 est écrit dans les secteurs contenant les fichiers temporaires (IIO) ou dans la zone de mise en file intégrale du disque (ODIO). (valeur hexadecimal 0x35 (ASCII « 5 »)).
• Le trace No. 2 est écrit dans les secteurs contenant les fichiers temporaires (IIO) ou dans la zone de mise en file intégrale du disque (ODIO). (valeur hexadécimale 0xCD (complément ASCII de 5)).
• Le trace No. 3 est écrit dans les secteurs contenant les fichiers temporaires (IIO) ou dans la zone de mise en file intégrale du disque (ODIO). (valeur hexadécimale 0x97 (ASCII « Ú »)).
• 10% de la zone réécrite est échantillonné pour assurer que le trace No. 3 a été correctement écrit. L'échantillonnage de 10% est accompli en échantillonnant de façon aléatoire 10% du secteur réécrit.

Consulter l'aide en ligne du Gestionnaire d'imprimante Web PMT pour plus de détails sur l'utilisation de la fonction Réécriture d'image immédiate.

Afficher la numérisation

Cette fonction affiche une vignette de la numérisation pendant l'alimentation du document dans le scanner. La prévisualisation reflète directement les données obtenues par le scanner et peuvent ne pas représentier la qualité du document final. Selon le mode de numérisation, une conversion d'image additionnelle a lieu après la numérisation initiale.

Cocher la case Affichage numérisation située dans la fenêtre Copie standard pour l'activer.

Si la case Afficher numérisation n'est pas visible sur l'écran Copie standard, c'est qu'elle a été désactivée par l'administrateur système dans

Information machine > Administration

Gestion générale > Régler affichage numérique.

Configuration Création vignettes

Les vignettes sont de petites images des documents numérisés qui s'affichent sur l'écran Information travail.

Les vignettes sont la première page d'un travail multi-page. Elles sont utilisées pour reconnaître le travail.

Les vignettes ne s'affichent que si la fonction est activée sur l'écran Gestion générale et peuvent être désactivées lorsque l'administrateur configure un mot de passer de verrouillage pour cette fonction.

C'est une option de sécurité qui peut être activée pour éviter l'affichage d'information confidentielle.

Les étapes de configuration de création de vignettes est comme suit :

1. Sélectionner Information machine à partir de l'écran Services. L'écran Informations sur la machine s'affiche.
2. Sélectionner l'onglet Administration.
3. Sélectionner Gestion générale.
4. Sélectionner Configuration Création vignettes... L'écran Création vignettes s'affiche.
5. Sélectionner le bouton Activé ou Désactivé.

File d'attente gérée par l'administrateur

Cette fonction est la plupart du temps utilisée dans un environnement d'impression centralisée où un administrateur système définit un mot de passer sécurisé pour acceder aux travaux générés.

Lorsque la File d'attente gérée par l'administrateur est activée, tous les travaux d'impression entrants sont placés en suspens.

La possibilité de libreter, suspendre et annuler des travaux, lorsque la file d'attente gérée par l'administrateur est activée, est limitée à l'administrateur système si un mot de passé sécurisé est défini. Sans mot de passage sécurisé, tout utilisateur peut effectuer ces opérations.

Pour placer tous les travaux en suspens :

1. Sélectionner Information machine à partir de l'écran Services.
2. Sélectionner Gestion générale.
3. Sélectionner Activer / Déactiver la File d'attente générée par l'administrateur....
4. Sélectionner Activer.
5. Sélectionner Sauvegarder.
6. Soumettre le travail d'impression.
7. Localiser le travail dans la file d'attente Suspendre à partir de Information travail sur l'interface utilisateur ou de File d'impression sur le Gestionnaire d'imprimante Web PMT.

Réglages du panneau de commande

Les paramètres du Panneau de commande permettent de contrôler le niveau du son de la machine, de régler les chronomètres des fonctions de temporisation de la machine et d'étalonnner l'écran tactile. Si aucune session n'est ouverte en tant qu'administrateur système, le système demande d'entrez le mot de passage de l'administrateur pour acceder aux paramètres du panneau de commande.

Les options du panneau de commande permettent de configurer ce qui suit :

• Réglages sons
• Configurer temporisation
• Choisir Mode Démarrage numérisation
• Étalandnage écran tactile

Réglages sons

Les options de Réglages dessons déterminent si ou qui ou non une ou plusieurs tonalités sont émises lorsque l'utilisateur appuie sur les touches du Panneau de commande, effectue une entrée non valide sur le Panneau de commande ou l'écran tactile ou lorsqu'un incident se produit. Le paramètre par défaut pour toutes les tonalités est Activé.

1. Sélectionner la touche Services sur le panneau de commande.
2. Sélectionner Information machine à partir de l'écran Services.

L'écran Information sur la machine s'affiche.

1. Sélectionner l'onglet Administration.
2. Sélectionner Panneau de commande.

Le menu Panneau de commande s'affiche.

1. Sélectionner Réglages sons.

L'écran Réglages sons... s'affiche.

1. Déplacer le curseur de défilament au volume désire.
2. Sélectionner Sauvegarder et Fermer.

Configurer temporisation

• La sélection Configurer temporisation de l'écran Panneau de commande permet de définir les valeurs des fonctions de temporisation. Les fonctions de temporisation sont définies aux pages suivantes.
• Temporisation du mode économiqueur
• Temporisation mode veille
• Temporisation des fonctions
• Temporisation de suppression de fichier
• Temporisation d'interruption d'impression

Temporisation du mode économiqueur

Ce paramètre définit le début d'inactivité (par exemple, absence de pression d'une touche) au terme duquel le mode économiqueur est activé. La plage de paramétrage est de 5 à 240 minutes. La valeur par défaut est 15 minutes.

1. Sélectionner la touche Services sur le panneau de commande.
2. Sélectionner Information machine à partir de l'écran Services.

L'écran Information sur la machine s'affiche.

1. Sélectionner l'onglet Administration.
2. Sélectionner Panneau de commande.
3. Sélectionner Configurer temporisation.

L'écran Durées temporisation s'affiche.

1. Sélectionner Temporisation mode économiqueur.

L'écran Temp. mode économiqueur s'affiche.

1. À l'aide des boutons de défilament ou du pavé numérique, entre le paramètre souhaité et sélectionner Sauvegarder.
2. Sélectionner Sauvegarder pour revenir à l'écran Panneau de commande.

Temporisation mode veille

La procédure suivante indique comment configurer le Mode veille. La plage de paramétrage est de 5 à 240 minutes. La valeur pas défaut en usine est 55 minutes.

1. Sélectionner la touche Services sur le panneau de commande.

L'écran du menu Services s'affiche.

1. Sélectionner Information machine.
   L'écran Information sur la machine s'affiche.

2. Sélectionner l'onglet Administration.

3. Sélectionner Panneau de commande.

4. Sélectionner Configurer temporisation.

L'écran Durées temporisation s'affiche.

1. Sélectionner Temporisation des fonctions.

L'écran Temp. mode veille s'affiche.

1. À l'aide des boutons de défilament ou du pavé numérique, entre le paramètre souhaité et selectionner Sauvegarder.
2. Sélectionner Sauvegarder pour revenir à l'écran Panneau de commande.

REMARQUE

Le paramètre Mode veille ne peut être inférieur au paramètre Mode économiqueur.

REMARQUE

Sur le marché européen, la directive EMC énoncé de garder le paramètre Mode veille à moins de 60 minutes.

Temporisation Fonction

L'option Temporisation des fonctions détermine la durée de validité des paramètres en cours après l'action de l'utilisateur, telle qu'une pression de touche. La temporisation des fonctions peut prendre une valeur comprise entre 0 et 99 minutes. La valeur par défaut est 5 minutes.

1. Sélectionner la touche Services sur le panneau de commande.
   L'écran du menu Services s'affiche.
2. Sélectionner Information machine.
   L'écran Information sur la machine s'affiche.
3. Sélectionner l'onglet Administration.
4. Sélectionner Panneau de commande de l'onglet Administration.
5. Sélectionner Configurer temporisation.

L'écran Durées temporisation s'affiche.

1. Sélectionner Temporisation des fonctions.

La page Temporisation des fonctions s'affiche.

1. À l'aide des boutons de défilament ou du pavé numérique, entre le paramètre souhaité et seLECTIONner Sauvegarder.
2. Sélectionner Sauvegarder pour revenir à l'écran Panneau de commande.

Temporisation de suppression de fichier

La fonction Temporisation de suppression de fichier spécifique la période maximum de temps durant laquelle l'image numérique est conservée sur le serveur FreeFlow Accxes avant d'être supprimée.

Ce temporisateur peut être configuré entre 1 et 24 heures, par incrêments de 1 heures. À sa numérisation, un fichier reçoit un tampon de date. Lorsque la durée de stockage du fichier sur le disque dur dépasse la valeur de temporisation de suppression de fichier, le fichier est automatiquement supprimé afin de libérer de l'espace pour de nouveaux fichiers. Àpres la suppression des fichiers, le réseau est supprimé si aucun autre fichier n'y est numérique. La valeur par défaut est 24 heures.

1. Sélectionner la touche Services sur le panneau de commande.

L'écran du menu Services s'affiche.

1. Sélectionner Information machine.

L'écran Information sur la machine s'affiche.

1. Sélectionner l'onglet Administration.
2. Sélectionner Panneau de commande de l'onglet Administration.
3. Sélectionner Configurer temporisation.

L'écran Durées temporisation s'affiche.

1. Sélectionner Temp. suppression de fichier sur le menu Temporisateurs.

Le deuxieme écran Durées temporisation s'affiche.

1. À l'aide des boutons de défilament ou du pavé numérique, entraîr le paramètre souhaité et sélectionner Sauvegarder.
2. Sélectionner Sauvegarder pour revenir à l'écran Panneau de commande.

Temporisation d'interruption d'impression

La fonction de temporisation d'interruption d'impression est activée lorsqu'un utilisateur doit interrompre l'imprimante pour une période de plus d'une minute.

1. Sélectionner la touche Services sur le panneau de commande.
2. Sélectionner Information machine.
3. Sélectionner l'onglet Administration.
4. Sélectionner Panneau de commande de l'onglet Administration.
5. Sélectionner Configurer temporisation...

L'écran Durées temporisation s'affiche.

1. Sélectionner Temp. interruption impression

L'écran Temp. interruption impression s'affiche.

1. À l'aide des boutons de défilament ou du pavé numérique, entre le paramètre souhaité et seLECTIONner Sauvegarder.
2. Sélectionner Sauvegarder pour revenir à l'écran Panneau de commande.

Configuration du mode Demarrage numérisation

Il est possible de selectionner si la numérisation doit démarrer automatiquement lorsque le scanner détecte un document ou s'il faut la lancer manuellement, en appuyant sur la touche Marche du panneau de commande après la phase de pré-alimentation du document.

La valeur par défaut configurée en Usine est Automatique.

Lorsqu'un document est inséré et que le mode de démarriage manuel est activé, aucun message n'indique s'il faut appuyer sur la touche Marche.

1. Sélectionner la touche Services sur le panneau de commande.

L'écran du menu Services s'affiche.

1. Sélectionner Information machine.

L'écran Information sur la machine s'affiche.

1. Sélectionner l'onglet Administration.

2. Sélectionner Panneau de commande.

L'écran Panneau de commande s'affiche.

1. Sélectionner Choisir Mode Démarrage numérisation....

L'écran Configuration du mode Demarrage numérisation s'affiche.

1. Sélectionner Automatique ou Utiliser touche Marche.

2. Automatique: La numérisation démarre automatiquement une fois qu'un document est inséré et préalimenté dans le scanner.
   Utiliser touche Marche : Appuyer sur le bouton Démarrer pour initier la numérisation après la préalimentation du document.

3. Sélectionner Sauvegarder.

4. Sélectionner Fermer sur l'écran du panneau de commande pour revenir à l'écran Information sur la machine.
5. Sélectionner la touche Services du panneau de commande, puis le bouton Copie pour numériser un document.

REMARQUE

Lorsque cette fonction est activée, le message «Appuyer sur Marche» s'affiche dés que l'utilisateur seLECTIONne une option à partir du menu Services.

Étalandage écran tactile

L'écran tactile est étabillisé lors de son installation. L'étabonnage aligne le curseur à l'endroit touché sur l'écran. Il n'est généralement pas nécessaire de ré-étalonner l'interface utilisateur, à moins que celle-ci ne fonctionne pas correctement ou que le contrôleur soit réinstallé.

1. Sélectionner la touche Services sur le panneau de commande.
   L'écran du menu Services s'affiche.
2. Sélectionner Information machine à partir de l'écran Services.
   L'écran Information sur la machine s'affiche.
3. Sélectionner l'onglet Administration.
4. Sélectionner Panneau de commande.
5. Sélectionner Étalonnage écran tactile.

6. Appuyer et maintainir un doigt sur le symbole d'étalonnage dans chaque angle de l'écran jusqu'à ce qu'il passé à l'angle suivant. Il faudra toucher les quatre angles.

7. Lorsque le symbole a parcouru les quatre angles, l'utilisateur est invite à toucher un endroit quelconque de l'écran pour sauvegarder les données d'étalonnage.

8. L'interface utilisateur sauvegarde les données d'étalonnage et affiche l'écran Panneau de commande.

Réglage réseau

Avant d'être capable de communiquer avec le scanner et l'imprimante FreeFlow Accxes, le contrôleur FreeFlow Accxes doit être configuré pour le réseau.

Les paramètres de Réglage réseau permettent à l'administrateur système de définir les paramètres TCP/IP suivants :

• Adresse IP
• Passerelle
• Masque de sous-reseau
  DHCP

Lorsque les informations ci-dessus ne sont pas connues, effectuer les étapes suivantes pour générer un relevé de configuration :

1. Sélectionner Informations sur la machine dans le menu Services.
2. Sélectionner l'onglet Impression relevés.
3. Sélectionner Configuration imprimante.

Au lieu d'entrée l'adresse IP, le masque de sous-réseau et l'adresse de passerelle, il est possible d'activer DHCP (Dynamic Host Configuration Protocol) sur l'écran Réglage réseau.

Pour plus d'informations sur DHCP, voir la section Configuration DHCP du present chapitre.

Si aucune connexion administrateur système n'est établie, le système demande le mot de passer de l'administrateur lorsque Réglage réseau est sélectionné. Contacter l'administrateur système pour le mot de passer au besoin.

REMARQUE

Les réglages peuvent être entrés dans le Gestionnaire d'imprimante Web PMT ou sur l'interface utilisateur, cela revient au même.

1. Sélectionner Information machine dans le menu Services.
2. Sélectionner l'onglet Administration.

6. Sélectionner Réglage réseau.

REMARQUE

Les paramètres du réseau peuvent également être configurés en utilisant le Gestionnaire d'imprimante Web PMT. Voir le Guide de configuration du système Xerox FreeFlow Accxes et du Gestionnaire d'imprimante Web PMT ou l'aide en ligne du Gestionnaire d'imprimante Web PMT pour obtenir des instructions sur les paramètres du réseau.

Configuration d'une adresse IP statique

1. Sélectionner la touche Services sur le panneau de commande, puis l'onglet Information machine > Administration > Réglage réseau.
2. Sélectionner Adresse IP sur l'écran Réglage réseau.

REMARQUE

S'assurer que la case DHCP n'est pas cochée. Sinon les options Adresse IP, Passerelle et Masque de réseau ne peuvent pas etre selectionnées.

La fenêtre Adresse IP s'affiche.

1. À l'aide du pavé numérique, entre r'adresse IP dans le format XXX.XXX.XXX.XX.
2. Sélectionner Entrer.

Configuration de la passerelle IP

1. Sélectionner la touche Services sur le panneau de commande, puis l'onglet Information machine > Administration > Réglage réseau.
2. Sélectionner Passerelle sur l'écran Réglage réseau.

L'écran Passerelle IP s'affiche.

1. Entrer la passerelle dans le format XXX.XXX.XXX.XX.
2. Sélectionner Entrer.

Configuration du masque de réseau

1. Sélectionner la touche Services sur le panneau de commande, puis l'onglet Information machine > Administration > Réglage réseau.

2. Sélectionner Masque de réseau sur l'écran Réglage réseau. L'écran Masque de réseau IP s'affiche.

1. Entrer le masque de sous réseau dans le format XXX.XXX.XXX.XXX.
2. Sélectionner Entrer.

L'écran Réglage réseau s'affiche.

1. Sélectionner Sauvegarder.

Configuration DHCP

Si les informations Adresse IP, Passerelle ou Masque de sous-réseau ne sont pas connues, utiliser l'option DHCP (Dynamic Host Configuration Protocol). Lorsque cette case est cochée (activée), l'interface de réseau utilise le protocole de configuration d'hôte dynamique (DHCP) pour accérir une adresse IP temporaire pour le péripérisque en réseau à partir d'un client qui fournit des services DHCP sur le réseau. Un adressage IP en changement constant peut entraîner des problèmes pour les utilisateurs dans les communications de réseau. Par défaut, cette fonction est donc désactivée (non cochée).

1. Sélectionner la touche Services sur le panneau de commande, puis l'onglet Information machine > Administration > Réglage réseau.
2. Sélectionner la case DHCP.

Cela désactive les champs Adresse IP, Passerelle et Masque de réseau.

1. Sélectionner Sauvegarder pour revenir à l'onglet Administration.

Il est recommandé de redémarrer le contrôleur après avoir changé l'option DHCP.

Si le Gestionnaire d'imprimante Web PMT est utilisé pour configurer le réseau, voir l'aide en ligne du Gestionnaire d'imprimante Web PMT ou le Guide de configuration du système Xerox FreeFlow Accxes et du Gestionnaire d'imprimante Web PMT pour obtenir davantage d'informations.

REMARQUE

Lors de la configuration d'une connexion réseau via DHCP, le champ Nom d'hôte sur la page du Gestionnaire d'imprimante Web PMT est activé. Cela permet à l'administrateur d'entrez le nom d'hote du serveur Accxes qui sera associé avec l'adresse DHCP via DNS dynamique. Cette fonction était à l'origine prévue pour des serveurs BIND DNS (version 9.0 ou ultérieure), mais il a été démontré qu'elle fonctionnait aussi avec certaines configurations de serveurs DHCP sous Windows. Un-delai de quelques minutes peut être requis pour la propagation du nouveau nom d'hote par les serveurs DNS lorsque les modifications de la page réseau est soumise. Lorsque la configuration d'Accxes et du (des) serveur(s) DHCP/DDNS réussie, le contrôleur d'Accxes peut être réferencé par nom à partir de ce moment.

Options de copie

Le menu Options de copie permet de configurer les paramètres de configuration qui sont appliqués à tous les documents. Si aucune connexion administrateur système n'est établie, le système demande le mot de passer administrateur lors la sélection de Options de copie. Contacter l'administrateur système pour le mot de passer au besoin.

Options de copie permet de configurer les options suivantes :

• Sélectionner la série du support de réception (ajout aux listes existantes)
• Sélectionner les prêrglages R/A personnelisés
• Configurer le mode Préservation de ligne en réduction
• Configurer les formats de réception personnalisés
• Activer / Déscienter la Rotation auto
• Configuration du scanner

Selectionner la série du support de réception

Ce paramètre déterminé les séries de format de support qui apparaîtront dans les prêrglages de format de réception et dans ceux de Réduire/Agrandir. La sélection doit correspondre à la série de format des documents qui sont le plus souvent copiés. Le paramètre par défaut est [ANSI].

1. Sélectionner Information machine dans le menu Services.
2. Sélectionner l'onglet Administration.
3. Sélectionner Options de copie. L'écran Options de copie s'affiche.
4. Choisir Sélectionner la série du support de réception.... L'écran Activer les séries de support de réception s'affiche.
5. Sélectionner les séries de formats requises.
6. Sélectionner Sauvegarder pour revenir au menu Options de copie.
7. Sélectionner Fermer pour revenir à l'écran Informations sur la machine.

Sélectionner les préréglages personnalisés de réduction et agrandissement

L'option R/A personnelé de l'onglet Gestion système contrôle les taux de réduction et d'agrandissement affichés lorsque PréRéglage et plus... est seLECTIONné depuis la zone Réduire/Agrandir de l'écran Copie standard.

Les prérglages R/A par défaut configurés en usine sont 25 %, 33,3 %, 35,3 %, 66,6 %, 70,7 %, 133,3 % et 141,4 %.

1. Sélectionner la touche Services sur le panneau de commande, puis l'onglet Information machine > Administration.
2. Sélectionner le bouton Options de copie. Le menu Options de copie s'affiche.
3. Utiliser Sélectionner les préréglages personnalisés R/A.... L'écran Spécifier les Préréglages R/A personnalisés s'affiche.

1. Sélectionner l'un des six prééglages R/A personnelisé.

1. Sélectionner l'une des options Prérglages R/A ciblés ou selectionner le champ d'entrée numérique et entraure une valeur R/A personnalisée (en utilisant le pavé numérique ou les touches de défillement).

Le pavé numérique (illustré ci-dessous) s'affiche après avoir coché la case % R/A personnelisé. Entrer la nouvelle valeur.

REMARQUE

La valeur entrée peut être comprise entre 25% et 400% , par incrêments de 0,1% .

1. Sélectionner Entrer puis Sauvegarder.
2. Répéter les étapes 4 et 5 pour configurer les prêrglages R/A personnalisés restants.
3. Sélectionner Sauvegarder pour revenir au menu Options de copie.
4. Sélectionner Fermer pour revenir à l'onglet Administration.

Configurer le mode Préservation de ligne en réduction

Cette fonction permet d'activer/désactiver la préreservation de ligne lors de la réduction de documents en mode normal ou ligne. Par défaut, le paramètre est Activé.

1. Sélectionner la touche Services sur le panneau de commande, puis l'onglet Information machine > Administration.
2. Sélectionner le bouton Options de copie. Le menu Options de copie s'affiche.
3. Sélectionner Configurer le mode Préservation de ligne en réduction. L'écran Préservation ligne s'affiche.

1. Sélectionner le bouton radio Désacté ou Activé.

Si Désactivé est sélectionné, l'image est réduite sans tener compte du contenu.

Si Activé est sélectionné, les lignes sont conservées lors de la réduction.

1. Sélectionner Sauvegarder pour revenir au menu Options de copie.
2. Sélectionner Fermer pour revenir à l'onglet Administration.

Configurer les formats de réception personnalisés

Cette option permet de définir les formats non standard qui seront imprimés liéquement. Il est possible de définir jusqu'à six formats de support de réception personnalisés. Les formats définis ici apparaissent dans les préroglages de format de réception et peuvent être facilement sélectionnés à partir de l'écran Copier.

1. Sélectionner la touche Services sur le panneau de commande, puis l'onglet Information machine > Administration.
2. Sélectionner Options de copie.

L'écran Options de copie s'affiche.

1. Sélectionner Configurer les formats de réception personalisés.

L'écran Formats personnalisés s'affiche.

1. Sélectionner l'une des possibilités non utilisées pour le format de réception personnalisé à configurer.

Le deuxieme écran Formats personalisés s'affiche.

1. Sélectionner Personnelier pour définir un format de support de réception personnelisé.

REMARQUE

La plage de formats autorisée pour chaque format personnelisé apparaît entre parentheses.

1. Exécuter l'une des actions suivantes:

À l'aide des boutons de défilament, entre les dimensions du format de réception personnalisé et sélectionner Sauvegarder.

À l'aide du pavé numérique, entre les dimensions du format de réception personnalisé et sélectionner Entrer puis Sauvegarder.

1. Répéter les étapes 4 et 6 pour ajouter d'autres formats personalisés.
2. Sélectionner Fermer pour revenir au menu Options de copie.
3. Sélectionner Fermer pour revenir à l'onglet Administration.

Activer / Désactiver la Rotation auto

Si l'option de rotation automatique est activée, l'image numérique estlectroniquement tournée de 90 degrés pour correspondre à l'une des dimensions de page, empêcher le rognage sur le rouleau selectionné ou corriger l'orientation en vue d'une'utilisation avec la plieuse (si elle existe). La valeur par défaut est Activé.

1. Sélectionner la touche Services sur le panneau de commande, puis l'onglet Information machine > Administration.
2. Sélectionner le bouton Options de copie.

Le menu Options de copie s'affiche.

1. Sélectionner Activer / Déspectiver la Rotation auto.

L'écran Configurer Rotation auto s'affiche.

1. Sélectionner le bouton radio Désacté ou Activé.

Si Désactivé est sélectionné, aucune rotation n'est appliquée.

Si Activé est sélectionné, l'image subit une rotation de 90 degrès pour correspondre au papier, empêcher le rognage ou permettre un piage correct.

1. Sélectionner Sauvegarder pour revenir au menu Options de copie.
2. Sélectionner Fermer pour revenir à l'onglet Administration.

Configuration du scanner

La procédure Configuration du scanner aussi connue sous Normalisation et Alignment piñère. Le traitement de normalisation est requis pour s'assurer qu'il y a un point d'étalonnage noir et blanc connu pour les fichiers image. La normalisation est effectué pour maintenir une qualité d'image uniforme. Le traitement devrait être effectué si la qualité de l'image parait être moins qu'optimale. L'alignment piñère est aussi nécessaire lorsque les intersections des cinq détecteurs d'image du scanner deviennent visibles sur l'image du document imprimé. L'image imprimée affiche un alignment de lignes vers le haut et le bas.

REMARQUE

Se reporter au Chapitre 8, Maintenance pour plus de détails sur le nettoyage du scanner avant de numérique les documents pour la normalisation et l'alignement piµre. Le nettoyage des cinq détecteurs de contact d'image du scanner, du galet principal et des galets d'alimentation de document assure une qualité d'image améliorée. S'assurer que les zones sont séches avant de numérique les documents.

REMARQUE

Lors de la numérisation de document minces ou épais, il peut être nécessaire d'utiliser le contrôle Épaisseur du support. Ceci peut être identifié incorrectly comme un besoin d'un alignement piqûre. L'alignement piqûre est calculé en utilisant une épaisseur bond en tant que cible, parce que la précision du traitement de l'alignement piqûre dépend de l'épaisseur du support.

Normalisation

La normalisation permet le contrôle de la luminosité et de la couleur de l'image. La normalisation s'assure que l'intensité des pixels et de la lumière de l'image est synchronisée.

Alignment pique

L'alignement piquê est nécessaire lorsque des lignes de l'image déconnectées sont visibles dans la numérisation. Lorsque les intersections des cinq détecteurs d'image du scanner deviennent visibles sur l'image, l'image imprimée affiche un alignement brisé de lignes vers le haut et le bas.

REMARQUE

Si le mot de passer pour l'administrateur système est activé, la tâche de configuration du scanner ci-dessous peut être accompli par l'administrateur système seulement.

Exécution des routines Configuration du scanner :

1. Sélectionner Information machine.
2. Sélectionner l'onglet Administration.
3. Sélectionner Options de copie.

4. Sélectionner Configuration du scanner.

5. Sélectionner le bouton Normalisation pour débuter le traitement de normalisation du scanner.

REMARQUE

La routine Normalisation devrait être executée avant la routine Alignment piquê.

La cible de normalisation fourni avec le système est illustrée ci-dessous.

Cette cible normalise à la fois noir et blanc, échelle de gris et couleur.

1. Insérer le document cible noir et blanc face dessus, rebord noir vers le scanner.

1. Si un alignement piqûre est requis, sélectionner le bouton Alignment piqûre. La cible d'alignement piqûre fourni avec le système est illustrée ci-dessous.

1. Insérer le document cible d'alignement piqure face dessus, étiquette d'alimentation vers le scanner.

1. Pour vérifier les résultats, copier l'échantillon de la cible et vérifier si les lignes sont parfaitement droites.

Dans les illustrations ci-dessous, l'image de gauche montre une situation ideale, celle du centre un début de problème d'alignement et la troisième un problème d'alignement en déclin.

L'alignment piqué devrait être nécessaire que lorsque le scanner a été déplaced ou s'il y a un problème visuel avec des lignes brisées dans les images, telles qu'illustré ci-dessous. Lorsque des lignes brises apparaissent, le normalisation est nécessaire pour corriger le problème.

Les lignes brises peuvent aussi être sur une image verticale. Elles sont montrées dans l'illustration suivante.

Illustration 2: Piqure verticalie

Informations sur la machine

Ce chapitre déscrit les fonctions disponibles dans Informations sur la machine du menu Services. Il fournit une presentation rapide de chacun des onglets Informations sur la machine ainsi que les étapes détaillées pour acceder aux réglages et les modifier selon les besoin.

L'écran Informations sur la machine contient ce qui suit :

• Onglet Information sur la machine
• Onglet Impression relevés
• Onglet Configuration machine
• Administration (voir Administration système)

Dans ce chapitre, les sujets suivants sont également évoqués :

• Réglage et état des supports
• Impression de relevés de configuration et de diagnostic

Présentation du menu Informations sur la machine

Le menu Information machine permet aux utilisateurs d'acceder à certaines informations relatives au système, sans le mot de passer administrateur.

L'onglet Informations sur la machine permet de tracer rapidement l'adresse IP de l'imprimante pour les connexions réseau.

Sous Informations sur la machine, l'administrateur système contrôle la fonctionnalité de certaines fonctions et options. Il est responsable de la personnelisation de l'imprimante pour l'environnement de travail.

Se reporter à Gestion système pour obtenir des détails sur les fonctions de l'onglet Administration de l'imprimante.

Selectionner Information machine dans le menu Services.

L'écran Informations sur la machine affiche les champs suivants.

• Utilisation linéaire - La quantité de support qui est passée dans la machine.
• Utilisation de la zone - Le support utilisé en pieds carres.
• Logiciel contrôle (version du logiciel) - La version du logiciel du serveur d'impression FreeFlow Accxes s'affiche ici.
• Adresse IP - L'adresse IP affiche l'adresse IPv4. Pour acceder à une adresse IPv6, aller à Configuration machine > Réglage réseau.
• État de l'imprimante - en ligne et hors ligne

Réglage et état des supports

La fonction Réglage et état des supports affiche l'état des supports (quantité restante) ainsi que les formats et les types de supports installés. C'est ici que sont modifiés les paramètres pour les différents supports.

Tout changement doit être fait avant la numérisation d'un travail si les réglages de l'écran Copie > Source du support (ci-dessous) ne répondent pas aux besoin.

Se reporter à Présentation du système, Source du support, dans ce guide pour obtenir des détails sur le support.

1. Sélectionner la Source de support souhaitation à partir de l'onglet Copie standard si cette fonction est affichée. Sinon, passer à l'étape 2.
2. Sélectionner la touche Information machine du panneau de commande.

1. Sélectionner Réglage et état des supports.

Une fois Réglage et état des supports sélectionné, l'écran suivant s'affiche.

1. Sélectionner le même support que celui de la réception voulue.

REMARQUE

En cas de changement du rouleau, du type de support ou de la série de support (passage de ARCH 1 à ANSI, par exemple), spécifique ces modifications sur l'écran Réglage et état des supports.

Il n'est pas nécessaire de changer les réglages de l'écran Réglage et état des supports si le support en rouleau, le support feuille à feuille ou le support charge dans l'alimentation manuelle de la machine figure sur la liste à l'écran.

Accès aux réglages du support

1. Sélectionner Information travail dans le menu Services.

1. Sélectionner Réglage et état des supports. Le menu Réglage et état des supports inclut les informations suivantes :

Source du support (Rouleau/Alimentation manuelle)
- Séries (ANSI, ARCH, ISO, etc.)
- État (Quantité restante = Plein, Faible, Vide)
- Type / Épaisseur (Type = Bond, Vélin, Film) (Épaisseur = (Clair (Léger), Ordinaire, Épais)
- Format installé (actuellesment charge)

1. Sélectionner la Série des supports correspondant à la Source du support qui sera utilisé. L'écran suivant s'affiche.

1. Sélectionner le support spécifique installé qui définit le moyen celui charge.
2. Sélectionner Fermer pour revenir à l'écran Réglage et état des supports.
3. Sélectionner le bouton Type / Épaisseur pour accéder aux options Type et épaisseur supports.

7. Sélectionner Fermer.

REMARQUE

Pour que l'imprimante mène à bien une impression, les attributs du travail d'impression, tels que le format et le type du support doivent être pris en charge par l'imprimante. L'imprimante doit avoir le bon support dans le bon format pour imprimer. Si les attributs spécifiés par le travail d'impression ne sont pas pris en charge par l'imprimante, une discordance de support survient et l'imprimante ne peut imprimer le travail ou elle imprimera le travail sur un support différent.

Si le message Discordance support s'affiche comme ci-dessous, suivre les instructions pour résoudre le problème.

Onglet Impression relevés

La sélection Impression relevés permet à l'utilisateur d'imprimer un relevé précisant les configurations de matériel et de logiciel de l'imprimante.

• Impression test de la configuration (relevé de configuration de l'imprimante)
• Impression test des réglages (relevé des réglages de l'imprimante)
• Palettes de plumes (toutes ou une)
• Impression test PostScript (indique la configuration)
• Toutes les impressions test (les quatre relevés ci-dessus imprimés en un seul travail)

L'onglet Impression relevés permet aussi à l'utilisateur d'imprimer des pages de diagnostic. L'utilisation de cartes tests standard aide à déterminer l'origine des problèmes de qualité d'image. Les可以选择 pour l'impression des diagnostics sont les suivants :

• Impression test du scanner (copie/numérisation uniquement)

Impression relevés

La procédure ci-dessous explique comment imprimer un relevé de configuration qui répertorie les configurations matérielle et logicielle, les paramètres de communication (port) et les paramètres système de l'imprimante. Cette liste peut être imprimée depuis l'interface utilisateur ou le Gestionnaire d'imprimante Web PMT sur le poste de travail client.

Les relevés de diagnostic ne s'impriment qu'à partir de l'interface utilisateur. Ils ne peuvent pas'être imprimés à partir du Gestionnaire d'imprimante Web PMT.

REMARQUE

Les travaux Impression relevés sont mémorisés dans la File de réimpression et peuvent être réimprimés. Si Réécriture d'image immédiate est désactivé et que la fonction Rappel est activés, un rapport de configuration figure comme étant le dernier travail dans la file d'attente.

À partir de l'interface utiliser

1. Sélectionner Information travail dans le menu Services.
2. Sélectionner l'onglet Impression relevés.

3. Sélectionner une option parmi les Relevés de configuration :

4. Impression test de la configuration - Un relevé de configuration d'une page s'imprime.

5. Impression test des réglages - Un relevé d'une page avec les paramètres de l'imprimante s'imprime.
6. Palette de plumes - Un relevé de réglages de plusieurs pages s'imprime.
   PostScript - Un relevé PostScript s'imprime si PostScript est installé.

7. Toutes les impressions test - Imprime tous les relevés dans un seul travail

8. Sélectionner une option parmi les Impressions de diagnostic :

9. Impression test du scanner - Disponible uniquement sur les imprimantes équipées d'un scanner.

10. Sélectionner Mode d'impression.

L'objet selectionné s'imprime.

À partir du Gestionnaire d'imprimante Web PMT

1. Entrer l'URL dans le navigateur pour acceder au Gestionnaire d'imprimante Web PMT (FreeFlow Accxes).

2. Cliquer sur l'onglet Utilitaires.

1. Sélectionner la tâche secondaire Impression test qui apparait.

2. Selon les informations requises, cliquer sur le bouton de test d'impression Minimal, Normal, Complet ou PostScript.

3. Minimal - Imprime les données de configuration.

4. Normal - Imprime les données de configuration et les réglages.
5. Complet - Imprime les données de configuration, les réglages et les informations de palettes de plumes.
   PostScript - Requiert une licence et imprime une page de test PostScript.

Impression test de la configuration (imprimante)

Ce relevé est un exemple d'impression.

Impression test des réglages (réglages de l'imprimante)

Ce relevé est un exemple d'impression.

XEROX 6622 WIDE FORMAT - SETTINGS

SYSTEM SETTINGS

ACTIVE_PARAMETER SET:

ERROR PAGE ENABLE:

Ce relevé est un exemple d'impression.

Ce relevé est un exemple d'impression.

Adobe PostScript 3

3019.101

XEROX WIDE FORMAT 66 (V: 14.0, B: 140)

RAM:243269632

Onglet Configuration machine

L'onglet Configuration machine affiche les configurations, les versions de logiciels et la disponibilité des options, comme décrit ci-dessous:

Accès à l'onglet Configuration machine

1. Sélectionner Information travail dans le menu Services.
2. Sélectionner l'onglet Configuration machine.

L'onglet [Administration] n'est accessible et ne peut être géré que par l'administrateur système, si l'environnement le justifie. L'administrateur système peut changer les fonctions pour qu'elles soient protégées par mot de passer au besoin. Une fois le mot de passer configéré, l'écran [Services] affiche les symboles du cadenas et de la clé sur les fonctions protégées pas mot de passer.

Au besoin, s'adresser à l'administrateur système pour toute demande liée aux fonctions ci-dessous.

Cet onglet offre la possibilité d'effectuer plusieurs réglages avancés pour l'imprimante, tels que les réglages reseau pour se connecter à une imprimante à distance ou la modification du panneau de commande.

Gestion générale - Modification de la date et de l'heure, facturation des travaux, fermeture ou redémarrage et changement du mot de passer.

Réglage réseau - Connexions nécessaires à une imprimante à distance.

Panneau de commande - Configuration des éléments tels que tonalités, temporisateurs et écran par défaut.

Options de copie - Configuration des séries de support, réduction et agrandissement personalisés, préparation de ligne en réduction, formats personalisés et rotation auto des images de 90%.

Accès à l'onglet Administration

1. Sélectionner Information travail dans le menu Services.
2. Sélectionner l'onglet Administration.

Informations sur la machine

1. Entrer le mot de passer de l'administrateur système.

Se reporter au chapitre Gestion système pour obtenir des détails.

Maintenance

Cette section déscrit les procédures d'entretien de la Solution grand format 6604/6605 de Xerox.

• Remplacement des consommables/fournitures
• Nettoyage de la machine
• Configuration du scanner (normalisation et alignment piqûre)

Remplacement des consommables/fournitures

La machine est fournie avec les consommables/fournitures suivants. Nous recommendons d'utiliser ces consommables/fournitures parce qu'ils ont ete concus selon les normes correspondant aux specifications de la machine.

REMARQUE

L'utilisation de consommables/fournitures non recommendés par Xerox peut alterer la qualité et la performance de la machine. Utiliser uniquement des consommables/fournitures recommendés par Xerox pour la machine.

Type de consommable/fourniture	Code produit	Quantité/Boîte
Cartouche de toner	6R1238	1 élément/1 boîte
Contenant de récapération de toner	8R13014	1 élément/1 boîte

REMARQUE

Il est recommandé d'avoir une cartouche de toner d'avance. Le processus de commande pour les bouteilles de toner dépend du contrat négocié.

Manipulation des consommables/fournitures

Suivre les instructions sur l'emballage lors du stockage des consommables/fournitures.

Lors du stockage des cartouches de toner, il est préférible de les entreprises horizontallyment只不过 que verticallement.

Ne pas déballer les consommables/fournitures avant d'en avoir besoin. Éviter de stocker les consommables/fournitures dans les endroits suivants :

Endroits chauds et humides
Endroits proche d'un feu
Endroits exposés à la lumière solaire directe
Endroits poussiéreux

Avant d'utiliser les consommables/fournitures, dire soigneusement les instructions et les précautions sur le paquet.

Vérifier le code du produit des consommables/fournitures et contacter le Centre service pour placer une commande.

Suivre les instructions de mise au rebut du toner usage et des conténants de récapération de toner.

Chargement du toner

Lorsque la quantité de toner restant est insuffisante, un message apparait sur l'écran tactile indiquant d'ajouter du toner bientôt. Environ 500 pages peuvent encore être imprimées. Le nombre de pages est basé sur l'utilisation d'un support A4. Le nombre de pages qu'il est possible de copier ou d'imprimer est seulement une estimation qui peut varier selon les conditions comme le contenu, le format du support, le type de support et la zone couverte.

Résoudre le problème d'après les instructions du message, en faisant attention de suivir toutes les mesures de précautions listées sur l'étiquette du toner.

REMARQUE

Lorsqu'une faible quantité de toner reste dans la cartouche, la machine peut s'arrêter en cours d'impression et afficher un message. Si ceci se produit, charger le toner et continuer de copier ou d'imprimer.

Lors du chargement du toner, celui-ci peut se répandre et salir le sol. Il est recommandé de placer du papier sur le sol au préalable.

1. Ouvrir le panneau arrête lorsque la machine s'arrête.

1. Bien remuer la cartouche de toner pour que le toner se répartisse uniformément.

REMARQUE

Il est recommandé de remuer la cartouche de toner environ 20 fois.

20x

1. Fixer la cartouche de toner au port d'alimentation du toner, comme illustré ci-dessous.

Aligner l'encoche de cartouche de toner avec le côté droit du port d'alimentation du toner.

Soulever la cartouche de toner sur le côte gauche et pousser la cartouche dans le port d'alimentation du toner jusqu'à ce qu'il clique en place.

1. Glisser le levier vers la gauche et l'aligner avec le symbole triangulaire.

1. Frapper le dessus de la cartouche de toner de façon repétée jusqu'à ce que la cartouche soit vide.

1. Glisser le levier vers la droite et l'aligner avec le symbole triangulaire, puis-retirer la cartouche de toner.

REMARQUE

Le toner peut adhérer à la surface inférieure de la cartouche. Faire attention de ne pas répandre de toner sur les mains ou sur les vêtements.

REMARQUE

Suivre les instructions données pour l'élimination.

1. Fermer le panneau arrête.

Remplacement du contenant de récapération de toner

Lorsque le contenant récapucérateur de toner est plein, un message apparait sur l'écran tactile. Corriger le problème selon les instructions ci-dessous.

AVERTISSEMENT

Consulter les avertissements et les instructions spéciales sur les contenants de récapétation de toner concernant la manipulation et la mise au rebut en toute sécurité.

ASTUCE

Lors du remplacement du contenant de récapération de toner, celui-ci peut se répandre et salir le sol. Il est recommendé de placer du papier sur le sol au préalable.

1. S'assurer que la machine soit arrêtée et lever le loquet de blocage de l'unité supérieure pour ouvrir celle-ci.

1. À l'aide des deux mains, soulever fermement l'unité supérieure en position ouverte.

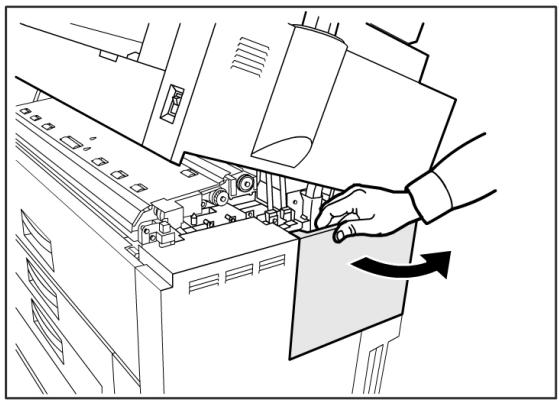

1. Ouvrir le panneau létal croit de la machine pour acceder au contenant de récupération de toner.

1. Retirer le contenant de récapération de toner en le boulevant délicatement et en le tirant vers soi, puis en le tirant vers le bas.

1. Couvrir l'orifice du contenant de récapération de toner enlevé avec le bouchon fourni.

ASTUCE

Suivre les instructions fournies sur l'emballage du nouveau flacon pour la mise au rebut du contenant de récapération de toner.

1. Installer le nouveau contenant de récapuration de toner.

REMARQUE

Lors de l'installation d'un nouveau contenant de récepération de toner, s'assurer que ce dernier demeure derrière la petite bride au bas pour qu'il soit fermement maintainu en place. Sinon, la machine risque de ne pas détecter le contenant de récepération.

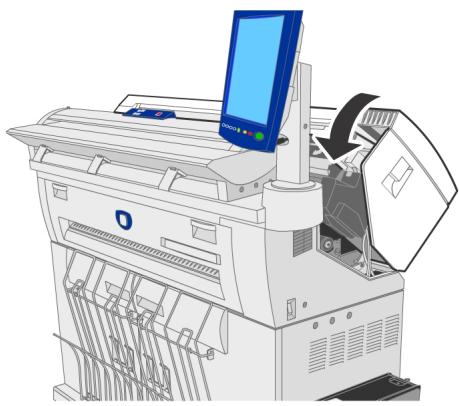

1. Fermer le panneau du contenant de récepération de toner.

1. Tirer le levier de blocage de l'unité supérieure vers soi.

ASTUCE

Ce levier doit être tiré vers soi avant de pouvoir fermer l'unité supérieure. Pour éviter d'avoir de l'huile sur les mains, ne toucher que les parties vertes de la machine.

1. Rabaisser fermement l'unité supérieure jusqu'à enclenchement.

REMARQUE

Si le contenant récapaciter de toner n'est pas correctement fixé, un message s'affiche sur l'écran tactile à la fermeture de l'unité supérieur. Dans ce cas, la machine ne passée pas à l'état Disponible.

Nettoyage de la machine

AVERTISSEMENT

Pour réduire les risques de chocs électriques,mettre la machine hors tension avant le nettoyage, comme indiqué dans la section Mise sous/hors tension du système de la section Présentation du système de ce guide.

ATTENTION

Ne pas utiliser de benzène, de solvant, d'autres liquides volatils ou des insecticides sur la machine. Ces substances peuvent décolorer, déformer ou abimer les panneaux.

ATTENTION

Le nettoyage de la machine avec une quantité excessive d'eau peut entraîner un mauvais fonctionnement de la machine.

Pour nettoyer le scanner

Le scanner et ses composants doivent être nettoyés sur une base régulière pour assurer un fonctionnement optimal.

REMARQUE

La procédure Configuration du scanner (Normalisation) dans ce chapitre doit être effectuee après le nettoyage du scanner.

Le fait d'ouvrir le panneau du scanner permet d'acceder au Galet principal et aux cinq détecteurs de contact d'image du scanner (CIS) afin de les vérifier ou de les nettoyer.

Si les cinq détecteurs de contact d'image (CIS) s'entachent, des défauts de qualité d'image tels que des lignes noires ou des stries peuvent apparaître sur les copies.

1. Mettre l'interrupteur Marche/Arrêt à l'arrière du scanner en position Arrêt (vers le bas).
2. Mettre le scanner hors tension en retardant le cordon d'alimentation du haut sous l'interrupteur Marche/Arrêt.

1. Appuyer sur les deux boutons de chaque côté du panneau du scanner.

1. Avec les deux mains, pousser le panneau vers le haut et l'éloigner de soi. Le panneau tient tout seul lorsqu'il est en position ouverte.

1. Appliquer du liquide nettoyant de Xerox ou de l'alcool d'isopropyle sur le Galet principal à l'aide d'un chiffon propre et sec en tournant le rouleau pendant le nettoyage.
2. Appliquer du produit de nettoyage pour glace/vitre de Xerox sur les cinq détecteurs de contact d'image avec un chiffon propre et sec. Puis essuyer avec un chiffon sec.

1. Essuyer les galets d'alimentation avec un chiffon sec.

2. Avec les deux mains, saisir chaque côté du panneau et le tirer vers soi, lui permettant de se fermer doucement par lui-même. S'assurer que chaque côté soit bien en position en appuyant fermement sur les deux extrémités de droite et de gauche.

1. Essuyer l'extérieur du scanner avec un linge humide. Si la poussière ne vient pas facilement, essayer d'essuyer doucement avec un chiffon doux anti-peluchex imbibé d'une petite quantité de produit de nettoyage neutre.

REMARQUE

Ne pas utiliser d'agent de nettoyage autre que de l'eau, un produit de nettoyage neutre ou un produit de nettoyage pour glace/vitre de Xerox.

1. Remetre en place le cordon d'alimentation pour alimenter le scanner.
2. Mettre l'interrupteur Marche/Arrêt à l'arrière du Scanner en position Marche (vers le haut).

REMARQUE

S'assurer que les zones sont sèches avant de numérique les documents.

Pour nettoyer l'interface utilisateur

L'écran tactile de l'interface utilisateur devient souillé d'empreintes et doit être nettoyé sur une base régulière. Appliquer du produit de nettoyage pour glace/vitre de Xerox ou du liquide nettoyant de Xerox avec un chiffon propre et sec.

Pour nettoyer la machine

Essuyer la machine avec un linge humide. Si la poussière ne vient pas facilement, essayer d'essuyer doucement avec un chiffon deux anti-pelucheurs imbibé d'une petite quantité de produit de nettoyage neutre.

Configuration du scanner

Normalisation

Detecteurs de contact d'image (CIS) peuvent être sensibles aux variations de température. Pour obtenir des résultats optima, le scanner devrait être normalisé de manière régulière. La procédure Normalisation doit être effectue lorsqu'il semble évident que l'uniformité d'une image change dans les limites des détecteurs CIS. Ceci peut se produit lors de l'skeleton initiale du scanner ou si le scanner est exposé à des variations de température. Le scanner doit être également normalisé après un nettoyage, conformément à la procédure de maintenance du scanner.

La cible de normalisation fournie avec le système est utilisé pour cette tâche. Pour des instructions détaillées concernant la normalisation, se reporter à Gestion système Configuration du scanner dans ce guide. En général, l'administrateur système effectue cette tâche et peut exiger un mot de passer d'accès.

Alignment pique

L'entretien piñûre est nécessaire lorsque des lignes discontinues sont visibles dans la numérisation ou pres des limites des quatre détecteurs. Lorsque les intersections des cinq détecteurs deviennent visibles sur l'image, l'image imprimée affiche un alignement brisé de lignes vers le haut et le bas et un alignement piñûre est nécessaire. La cible d'alignement de piñûre fournie avec le système est utilisé pour cette tâche. Se reporter à Gestion système pour obtenir davantage de détails sur l'alignement piñûre.

Résolution de problèmes

Ce chapitre déscrit les problèmes pouvant survenir avec la Solution grand format 6604/6605 de Xerox et les solutions recommendées.

Problèmes généraux
- Problèmes pendant la copie
- Problèmes au cours de la numérisation
- Problèmes en cours d'impression
- Messages d'erreur
- Incidents document
- Incidents support

Problèmes généraux

Ce chapitre décrit les problèmes pouvant survenir avec la machine et les solutions possibles.

Si la machine ne fonctionne pas correctement même après avoir effectué la procédure de dépannage recommendée des pages suivantes, contacter le Centre Services Xerox.

En cas de doute quant à un éventuel problème de la machine, vérifier l'état de cette dernière et consulter le tableau suivant.

AVERTISSEMENT

La machine contient un équipement de mesure de précision et utilise une alimentation haute tension. Ne jamais ouvrir ni enlever les panneaux de la machine qui sont fixés avec des vis, à moins d'avoir été instruit de le faire spécifiquement, les éléments à haute tension pouvant entraîner un choc électrique. Ne pas tenter d'alterer la machine ou de changer des pieces, parce que ceci peut entraîner un incendie ou de la fumée.

Table 18: Problèmes généraux

Erreur	Remède
L'écran tactile est noir.	S'assurer que la machine est branchée sur une prise d'une puissance nominale appropriée, que la fiche d'alimentation est bien branchée et que les interrupteurs d'alimentation ainsi que le disjoncteur sont en position Activé.Si la touche Mode veille du panneau de commande est allumée, la machine est en mode Économie d'énergie. Appuyer sur la touche Mode veille pour annuler le mode Économie d'énergie.Ajuster le contraste de l'écran tactile à l'aide de la molette située à droite de ce dernier.
Impossible d'insérer des documents.	Lire les évventuels messages d'erreur sur l'écran tactile et appliquer les mesures correctives indiquées sur l'écran.Redémarrer le système pour voir si le problème est corrigé.Si la condition persiste, contacter Xerox.
Des incidents papier se produit fréquemment.	Rechercher la présence d'éventuels bouts de support à l'intérieur de la machine.S'assurer que le support n'est pas tulé, plié, froissé ou déchiré. Remplacer le support si l'une de ces conditions s'applique.S'assurer que le support est correctement placé. Replacement le support si nécessaire.S'assurer que le support utilisé est approprié. Utiliser uniquement un support recommandé par Xerox.
Un message d'erreur ou d'accident s'affiche sur l'écran tactile.	Suivre les instructions spécifiques sur l'écran tactile.Si la condition persiste, contacter Xerox.

Problèmes pendant la copie

Ce qui suit permet de résoudre les problèmes rencontres au cours de la copie.

Symptômes	Vérification	Remède
La copie ne s'imprime pas au format désiré.	La série de format du support a-t-elle été correctement sélectionnée?	Sélectionner la série de format du support qui correspond au format du support. Consulter Réglages du support.
	Le document est-il correctement inséré dans le scanner ?	Placer le document correctement. Consulter Numérisation du document.
	Le document est-il plié ou courbé?	Unifier le document et l'insérer correctement. Consulter Numérisation du document.
	Est-ce que le problème est la largeur de l'image ?	Effectuer la procédure de normalisation pour corriger les problèmes de détention de largeur automatique.
Le document ne s'alimente pas dans le scanner.	Le document est-il trop petit?	Le format de document minimum qui peut être alimenté est d'environ 114 mm/4,5 pouces de large et de 200 mm/7,8 pouces de long. Consulter Document d'entrée.
Impossible d'imprimer en utilisant le départ manuel.	Le document est-il correctement charge dans l'alimentation manuelle (départ manuel)?	Placer correctement le document. Consulter Utilisation de l'alimentation manuelle (départ manuel)
Plusieurs incidents documents.	Le document est-t-il en bon état?	Insérer un type de document en mauvais état. Consulter Document d'entrée et Numérisation du document.
	Le document est-il trop petit ou trop écais?	Le format de document minimum qui peut être alimenté est d'environ 114 mm/4,5 pouces de large et de 200 mm/7,8 pouces de long. Certains documents écais peuvent demander le retrait des guides de retour avant. Consulter Document d'entrée.
Un coin du document est pié.	Le document est-il tuilé?	Aplatir la tuile et insérer de nouveau le document.
Incidents papier fréquents, le support est froissé ou corné	Le type de document utilisé est-il correct?	Placer un type de support correct. Consulter Type du support.
	Le support est-il placé correctement?	Placer correctement le support. Consulter Chargement du support.
	Le magasin est-il correctement configuré?	Pousser fermement le magasin jusqu'à ce qu'il s'arrête. Consulter Chargement du support.
	Le support est-il humide?	Remplacer le support par du nouveau support. Consulter Chargement du support.
	Le support est-il placé correctement et les paramètres du support sont-ils corrects?	Définir la série de format et le type/épaisseur de format appropriés pour correspondre au support placé. Consulter Régliages du support.
	Y a-t-il des bouts de support déchirés ou des objets étrangers dans la machine?	Ouvrir les panneaux avant ou sorting les magasins pour enlever le support déchiré ou l'objet étranger. Consulter Chargement du support.
La copie est sale.	Les zones du scanner ont-elles été nettoyées dans le cadre des tâches de maintenance quotidienne?	Nettoyer les détecteurs de contact d'image (CIS) ainsi que le galet principal et effectuer ensuite la procédure Réglage scanner (Normalisation). Se reporter au chapitre Maintenance pour obtenir des détails.
	Le document est-il imprimé sur support coloré, sur support rugieux ou sur support hiélographique?	Ajuster la densité de copie, la qualité d'image ou la suppression du fond. Consulter Type de document, Densité de copie et Suppression du fond.
		Faire pivoter le document de 90 degrès.
La copie possède des lignes noires.	Les zones du scanner ont-elles été nettoyées dans le cadre des tâches de maintenance quotidienne?	Nettoyer les détecteurs de contact d'image (CIS) ainsi que le galet principal et effectuer ensuite la procédure Réglage scanner (Normalisation). Se reporter au chapitre Maintenance pour obtenir des détails.
La copie est trop souvent.	La densité de copie est-elle définie à Foncer?	Ajuster la densité de copie. Consulter Densité de copie.
		Faire pivoter le document de 90 degrès.
Les copies sont trop claires.	La densité du document est-elle trop claire?	Ajuster la densité de copie.Consulter Densité de copie.
	La densité de copie est-elle définie à Éclaircir?
	Le réglage du type de document est-il correct?	Sélectionner correctement le type de document.Consulter Type du document.
	Le message demandant de charger le toner est-il affchéé?	Placer du toner.Consulter Chargement du toner.
	La densité du toner est-elle appropriée?	Ajuster la densité du toner à l'aide du Gestionnaire d'imprimante Web PMT.
		Faire pivoter le document de 90 degrés.
L'image sur la copie est de travers.	Le document est-il correctement inséré dans le scanner?	Insérer le document correctement.Se reporter à Numérique le document pour obtenir davantage d'information sur le comportement du scanner.
	Le support est-il placé correctement?	Placer le document correctement.Consulter Chargement du support.
	Le magasin est-il correctement configuré?	Pousser fermement le magasin.Consulter Chargement du support.
Une partie de l'image ne figure pas sur la copie ou bien l'image compte des taches ou n'est pas claire.	Le support est-il humide?	Si le support est humide, certaines parties de la copie peuvent ne pas s'imprimer ou la copie peut composer des tâches ou ne pas être claire. Remplacer le support par du nouveau support.Consulter Chargement du support.
		Faire pivoter le document de 90 degrès.
	Le support placé est-il plié ou chiffonné?	Enlever le support défectueux et le remplacer par un nouveau support.Consulter Chargement du support.
De la poussière apparait à intervenles réguliers.	Y a-t-il de la saleté dans l'alimentation du support?	Copier quelques pages.
	Éléments internes sales.	Contacter le Centre Services Xerox.
Des points noirs sont imprémés.	Éléments internes sales.	Contacter le Centre Services Xerox.
Des lignes noires sont imprimées.	Les zones du scanner ont-elles été nettoyées dans le cadre des tâches de maintenance quotidienne?	Nettoyer les détecteurs de contact d'image (CIS) et le galet principal. Consulter Nettoyage de la machine.
	Éléments internes sales.	Contacter le Centre Services Xerox.
Des points blancs apparaissant dans les zones de replissage.	Le type de document utilisé est-il correct?	Placer correctement le support approprié. Consulter Chargement du support.
	Éléments internes sales.	Contacter le Centre Services Xerox.
Taches de toner lorsque l'on frotte avec le doigt. Le toner n'est pas fusionné sur le support.	Le support est-il humide?	Remplacer avec un nouveau support. Consulter Chargement du support.
	Le type de document utilisé est-il correct?	Placer correctement le support approprié. Consulter Chargement du support.
	Les régages du support sont-ils corrects?	Sélectionner correctement les régages support. Consulter Régages du support.
Toute la zone du support est imprimée en noir.	Une cause possible est une erreur interne de la machine.	Contacter le Centre Services Xerox.
Rien n'est copié.	Le document est-il numérique face vers le bas ?	Placer le document face dessus pour numérique.
	Une cause possible est une erreur interne de la machine.	Contacter le Centre Services Xerox.
Une partie de l'image du document ne figure pas sur la copie.	Le document est-il correctement positionné dans le scanner ?	Insérer correctement le document. Consulter Numérique du document.
	Le support est-il placé correctement ?	Placer le document correctement. Consulter Chargement du support.
	Les paramètres de densité de copie, d'alimentation du support, de marges et de décalage de numérique sont-ils corrects ?	Configurer correctement les paramètres.
		Faire pivoter le document de 90 degrès.
La copie possède des ombres.	Le document est-il collé ou plié ?	Ajuster la densité de copie et les réglages du type de document. Consulter Densité de copie et Type de document.
	Le document est-il fait de matériel au très transparent ?

Problèmes au cours de la numérisation

Le tableau suivant vise à aider l'utilisateur à résoudre des problèmes rencontres au cours de la numérisation.

Pour en savoir plus sur les fonctions de numérisation, cliquer sur Aide sur l'écran du pilote de numérisation et se reporter à l'aide en ligne du pilote de numérisation en réseau.

Symptômes	Vérification	Remède
Le document ne s'alimente pas dans le scanner.	Le document est-il trop petit?	Le format de document minimum qui peut être alimenté est d'environ 114 mm/4,5 pouces de large et de 200 mm/7,8 pouces de long. Consulter Document d'entrée.
Plusieurs incidents documents.	Le type de document utilisé est-il correct?	Numérique correctement le type de document approprié. Consulter Document d'entrée et Numériqueation du document.
Un coin du document est pié.	Le document est-il tuilé?	Aplatir la tuile et numérique à nouveau le document.
La numérique n'est pas effectué au format souhaïte.	Le document a-t-il été inséré en position correcte?	Placer correctement le document. Consulter Numériqueation du document.
	Le document est-il pié ou courbé?	Unifier le document et le numérique correctement. Consulter Numériqueation du document.
	Est-ce que le problème est la largeur de l'image?	Effectuer la procédure de normalisation pour corriger les problèmes de détention de largeur automatique.
L'image numérique est sale.	Les zones du scanner ont-elles été nettoyées dans le cadre des tâches de maintenance quotidienne?	Nettoyer la surface de numériqueation. Consulter Nettoyage de la machine.
	Le document est-il imprimé sur support coloré, sur support rugieux ou sur support hiélographique?	Ajuster la densité de copie, la qualité d'image ou la suppression du fond. Se reporter aux sections Type de document et Point blanc pour obtenir des détails.
L'image numérique présente des lignes noires.	Les zones du scanner ont-elles été nettoyées dans le cadre des tâches de maintenance quotidienne?	Nettoyer la surface de numériqueation. Consulter Nettoyage du scanner.
L'image numérique contient des barres grises à l'extérieur de la taille du document.	Le galet principal est-il sale?	Nettoyer le galet principal. Consulter Nettoyage de la machine.
Des marques grises paraissent sur l'image numérique comme des bandes.	Est-ce que le galet principal présente des marques/bandes des galets d'alimentation?	Nettoyer le galet principal. Consulter Nettoyage de la machine pour les instructions de nettoyage du scanner.
L'image numérique est trop foncée.	La densité de numériqueation est-elle définie à Foncer?	Ajuster la densité de numériqueation.
		Faire pivoter le document de 90 degrès.
L' image numérique est trop claire.	La densité du document est-elle trop claire?	Ajuster la densité de numérique.
	La densité de numérique est-elle définie à Éclaircir?
	Le réglage du type de document est-il correct?	Sélectionner le type de document correct. Consulter Type du document.
		Faire pivoter le document de 90 degrés.
Les images numériées sont de travers.	Le document est-il correctement chargé dans le scanner?	Placer le document correctement. Se reporter à Numérique le document pour obtenir des détails sur la réaction du scanner.
Une partie de l' image du document ne figure pas sur l' image numérique.	Le document est-il correctement chargé dans le scanner?	Placer le document correctement. Consulter Numérique du document.
	Les paramètres de numérique, de densité de copie, d'alimentation du support, de marges et de décalage de numérique sont-ils corrects?	Configurer correctement ces paramètres.
		Faire pivoter le document de 90 degrés.
L' image numérique compte des ombres.	Le document est-il collé ou plié?	Ajuster la densité de numérique et les réglages du type de document. Consulter Type du document.
	Le document est-il fait de matériel au très transparent?
L' image numérique est grossière.	La résolution de numérique est-elle trop faible?	Sélectionner une résolution plus élevé. Consulter Résolution de numérique.
	Le paramètre de rendu correct a-t-il été sélectionné?	Sélectionner le paramètre de rendu correct. Consulter Rendu.
Échec traitement d'étalonnage couleur	La cible d'étalonnage est-elle face dessous?Y a-t-il un autre document que la cible d'étalonnage qui est alimenté?L'imprimante est-elle à cours d'encre couleur?Est-ce que la cible d'étalonnage est endommagée?	Alimenter la cible d'étalonnage face dessus. Consulter Étalonnage couleur.S'assurer de charger la cible d'étalonnage. Consulter Étalonnage couleur.Charger de l'encre dans l'imprimante.Consulter Étalonnage couleur.S'assurer que la cible d'étalonnage n'est pas endommagée. Consulter Étalonnage couleur.
Une session de discordance ou un faux message d'imprimante	Insertion d'une cible d'étalonnage d'une session différente au lieu de la session courante? Insertion d'une cible d'étalonnage d'une imprimante différente?	S'assurer que la cible d'étalonnage correspond au travail utilisé. Consulter Étalonnage couleur.
Erreur de détention largeur auto	Le document compte-t-il des traits au crayon?	Nettoyer les galets d'alimentation conformément à la procédure de nettoyage précisé dans le chapitre Maintenance.
Problèmes statiques au cours de la numérisation	Les zones du scanner ont-elles été nettoyées dans le cadre des tâches de maintenance quotidienne?	Nettoyer le scanner et les détecteurs avec un liquide antistatique de Xerox ainsi qu'un chiffon propre et sec. Se reporter à la procédure Maintenance précisé dans ce guide.
Le fond compte des taches	S'agit-il d'un document mylar?	Effectuer la configuration pour que le Type le document utilise Image en bleu.

Problèmes en cours d'impression

Le tableau suivant vise à aider l'utilisateur à résoudre des problèmes rencontres au cours de l'impression.

Symptômes	Vérification	Remède
Impossibléd'imprimer.	Le disjoncteur de la machine ou l'interrupteur d'alimentation est-il désactivé?	Activer le disjoncteur (contacteur principal) et l'interrupteur d'alimentation.Mise sous tension/hors tension du système.
	Le cable de réseau est-il connecté?	Connector le cable de réseau.
	Une erreur s'est-elle produit avec la machine?	Vérifier le message d'erreur et suivre les instructions pour résoudre le problème.
	L'adresse est-elle correctement configurée?	Configurer correctement l'adresse IP.
	Une opération d'interruption est-elle effectué?	Annuler l'opération d'interruption.
Impossibléd'imprimer en utilisant le départ manuel.	Le format de support spécifique est-il placé correctement?	Placer le support de format correct selon le message qui apparaît et imprimer de nouveau.Consulter Utilisation de l'alimentation manuelle (départ manuel)
Incidents papier fréquents, le support est froissé ou corné.	Le type de document utilisé est-il correct?	Placer un type de support correct. Consulter Type du support.
	Le support est-il placé correctement?	Placer le document correctement. Consulter Chargement du support.
	Le magasin est-il correctement placé?	Pousser fermement le magasin jusqu'à ce qu'il s'arrête. Consulter Chargement du support.
	Le support est-il humide?	Remplacer avec un nouveau support. Consulter Chargement du support.
	La série de format de support et les paramètres de type de support correspondant-ils au support placé dans la machine?	Sélectionner la série de format de support et le type de support correspondant au support placé dans la machine? Consulter Réglages du support.
	Y a-t-il des morceaux de support ou des objets étrangers dans la machine?	Se reporter à la procédure de dégagement des incidents support dans ce chapitre pour vérifier si la machine ne contient pas de support déchiré ou d'objets étrangers. Se reporter aux procédures de dégagement d'un incident support dans l'unité supérieure pour effectuer cette même vérification.
Les impressions sont trop claires.	Un message pour placer du toner est-il affché?	Placer du toner. Consulter Chargement du toner.
	La densité du toner est-elle appropriée?	Ajuster la densité du toner à l'aide du Gestionnaire d'imprimante Web PMT.
Les images sur l'impression sont de travers.	Le support est-il placé correctement?	Placer le document correctement. Consulter Chargement du support.
	Le magasin est-il correctement placé?	Pousser fermement le magasin jusqu'à ce qu'il s'arrêté. Consulter Chargement du support.
Une partie de l'image ne figure pas sur l'impression, compte des taches ou n'est pas claire.	Le support est-il humide?	Si le support est humide, certaines parties de l'image peuvent ne pas s'imprimer ou l'impression peut compter des tâches ou ne pas être claire. Remplacer le support humide par un nouveau support sec. Consulter Chargement du support.
	Le support placé est-il plié ou chiffonné?	Enlever le support défectueux et le replacer par un nouveau support. Consulter Chargement du support.
De la poussière apparait à intervalles réguliers.	Y a-t-il de la saleté dans l'alimentation du support?	Imprimer quelques pages.
	Éléments internes sales.	Contacter le Centre Services Xerox.
L'impression compte des points noirs.	Éléments internes sales.	Contacter le Centre Services Xerox.
L'impression générale des lignes noires.	Éléments internes sales.	Contacter le Centre Services Xerox.
Des points blancs apparaissent dans les zones de replissage.	Le type de document utilisé est-il correct?	Placer un type de support correct. Consulter Chargement du support.
	Éléments internes sales.	Contacter le Centre Services Xerox.
Taches de toner lorsque l'on frotte avec le doigt. Le toner n'est pas fusionné sur le support.	Le support est-il humide?	Remplacer par un nouveau support sec. Consulter Chargement du support.
	Le type de document utilisé est-il correct?	Placer un type de support correct. Consulter Chargement du support.
	Les régliages du support sont-ils corrects?	Sélectionner les régliages corrects pour le support. Consulter Régliages du support.
Toute la zone du support est imprimée en noir.	Une cause possible est une erreur interne de la machine.	Contacter le Centre Services Xerox.
Rien n'est imprimé.	Une cause possible est une erreur interne de la machine.	Contacter le Centre Services Xerox.
Une partie de l'image est perdue sur le bord du support.	La série de support utilisée est-elle correcte? L'image excède-t-elle la zone imprimable par la machine?	Diminuer la zone d'impression du document.Consulter à Spécifications et Largeur de perte d'image.

Messages d'erreur

Cette section déscrit comment résoudre le problème lorsqu'un message d'erreur s'affiche.

Les messages d'erreur varient selon la situation particuliere et l'erreur impliquée. Les messages s'affichent sous la forme d'une fenetre contextuelle qui recouvre la quasi-totalité de l'écran. L'écran d'erreur fournit un diagramme et une description textuelle de l'incident et les mesures à prendre. Voir l'exemple ci-dessous.

REMARQUE

La plupart des erreurs restent affichées à l'écran jusqu'à ce qu'elles soient résolues, mais certaines peuvent être fermées. La couleur amber des écrans d'erreur indique que se sont des erreurs prioritaires. Les erreurs moins importantes sont de couleur grise, comme ci-dessus.

Message d'incident scanner

Le panneau du scanner possède une touche d'alimentation Avant et Arrière pour permettre dePTRir les documents ayant fait l'objet d'un faux départ. C'est la meilleure methode pour PTRir le document du scanner s'il n'est pas bloqué (en boule) mais simplement arrêté. Si le scanner s'arrête mais n'est pas bloqué et qu'un message de bourrage scanner parait, faire ce qui suit :

1. Sélectionner la touche Arrêt sur le panneau de commande du scanner.
2. Appuyer sur la touche Avant ou Arriere pour retarder le document du scanner.

Incident document

Si le document est bloqué dans le scanner, la machine s'interrompt et un message d'erreur s'affiche sur l'écran tactile. Dégager le document bloqué selon les instructions affichées et replacer le document.

REMARQUE

Si le message Bourrage scanner persiste après avoir退市é le document, vérifier la présence d'un document dans le bac de réception du scanner. Un message reste affchéé jusqu'à ce qu'il soit effacé.

Le scanner possède un panneau unique qui s'ouvre vers l'arrière du scanner. L'ouverture du panneau du scanner permet d'acceder à l'incident document.

1. Appuyer sur les deux boutons de chaque côté du panneau du scanner.

1. Avec les deux mains, pousser le panneau vers le haut et l'éloigner de soi. Le panneau tient tout seul lorsqu'il est en position ouverte.

REMARQUE

L'ouverture du panneau du scanner révèle le galet principal ainsi que les cinq détecteurs de contact d'image (CIS). Se reporter au chapitre Maintenance pour obtenir des détails sur le nettoyage du galet principal et des détecteurs.

1. Enlever le document bloqué.

1. Avec les deux mains, saisir chaque côté du panneau du scanner et l'abaisser, pour qu'il se ferme doucement par lui-même. Puis le pousser jusqu'à ce que les deux extrémités s'enclenchent.

1. Confirmer que le document n'est pas déchéré, plié ou chiffonné et replacer de nouveau le document selon le message sur l'écran tactile.

REMARQUE

Si le message Bourrage scanner persiste après avoir退市é le document, vérifier la présence d'un document dans le bac de réception du scanner. Un message reste affchéé jusqu'à ce qu'il soit effacé.

Incidents support

Si un incident support se produit, la machine s'arrête, émet un signal sonore et un message d'erreur s'affiche sur l'écran tactile. Enlever le support bloqué selon le message affchéé. Les incidents support peuvent être dégagés alors que la machine est toujours en fonction. Lorsque l'alimentation est coupée, toutes les informations enregistrées en mémoire dans la machine sont effacées.

REMARQUE

Toujours vérifier le message indiqué sur l'écran tactile pour identifier l'emplacement de l'accident support avant de tenter de remédier au problème. Le fait d'ouvrir un magasin avant de connaître l'emplacement d'un incident peut déchirer le support et laisser des morceaux dans la machine. Ceci peut entraîner des disfonctionnements de la machine.

Enlever doucement le support en prerant soit de ne pas le déchirer. Si le support se déchirependant qu'il est enlevé de la machine, enlever tous les morceaux déchirés. Faire en sorte qu'aucun morceau du support ne reste dans la machine.

REMARQUE

S'il reste un bout du support dans la machine, le message d'incident support ne disparaît pas de l'écran tactile.

Si un message d'incident support est de nouveau affiché après avoir dégagé l'incident, le support est probablement bloqué à un autre endroit. Dégager l'incident en suivant les instructions du message. Àpres avoir dégagé l'incident, l'impression reprend automatiquement à partir du moment où l'incident s'est produit.

AVERTISSEMENT

Lorsque le support bloqué est enlevé, faire en sorte qu'aucun morceau de support déchiré ne reste dans la machine. Un morceau de support restant dans la machine peut provoquer un incendie.

AVERTISSEMENT

Si le support est enroule autour du rouleau chauffant ou si le support bloqué est difficile, voire impossible à voir, ne pas tenter de l'enlever soi-même, au risque d'encourir des blessures ou des brûlures. Mettre immédiatement la machine hors tension et contacter le Centre Services Xerox.

1 ⑤

Ne pas toucher les éléments à l'intérieur de la machine. Ceci peut entraîner des défauts d'impression.

Incidents support dans le rouleau 1 ou le rouleau 2

Ce qui suit décrit comment dégager un incident support qui se produit au niveau du rouleau 1 ou du rouleau 2.

REMARQUE

Rouleau 2 est optionnel.

1. Ouvrir les portes avant.

1. Sortir le rouleau 1 ou le rouleau 2 de la façon dont ceci est indiqué sur l'écran tactile.

AVERTISSEMENT

Ne pas ouvrir le panneau de protection du coupeur du rouleau 1 ou du rouleau 2, à moins d'en avoir été spécifiquement instruit.

1. Vérifier l'etat du support bloqué et remédier au problème de la manière suivante.

2. Si le support bloqué est déjà coupé et peut être enlevé, lesorting avec soin sans le déchirer.

REMARQUE

Si le support est déchéré, vérifier qu'il ne reste pas de bouts de support à l'intérieur de la machine.

Les fragments restants peuvent entraîner des incidents support à l'venir ainsi que des défauts de qualité d'image.

• Si le support bloqué n'est pas coupé et peut être enlevé, faire tourner le rouleau de support pour enrouler celui-ci sur le rouleau. Remettre ensuite le rouleau de support.

Faire fonctionner manuellement le coupeur au besoin. Ne pas tenter de rembobiner le rouleau.

Pour obtenir des informations pour le chargement du support en rouleau, se reporter à Chargement du support.

• Si le support bloqué n'est pas clairment visible dans l'un des rouleaux, même si un incident s'est produit avec le rouleau, ouvrir le tiroir approprié et夕阳er le support bloqué.

1. Glisser doucement le rouleau 1 ou le rouleau 2 jusqu'à ce qu'il se place fermement en position.

5. Fermer les portes avant.

Incidents support dans le départ manuel

Ce qui suit décrit comment dégager un incident support qui se produit dans le département manuel.

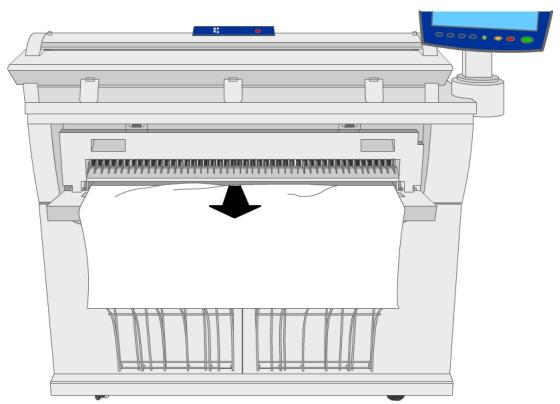

Tirer doucement le support vers soi pour l'enlever.

REMARQUE

Faire attention de ne pas déchirer la feuille.

Incidents support dans l'unité supérieur.

Ce qui suit décrit comment dégager un incident support qui se produit dans l'unité supérieur.

1. Soulever le levier de blocage de l'unité supérieure pour l'ouvrir.

1. Vérifier l'etat du support bloqué et remédier au problème de la manière suivante.

AVERTISSEMENT

Ne jamais toucher une zone importante une étiquette sur des parties chaudes ou coupantes. au risque de se brûler ou de se blesser.

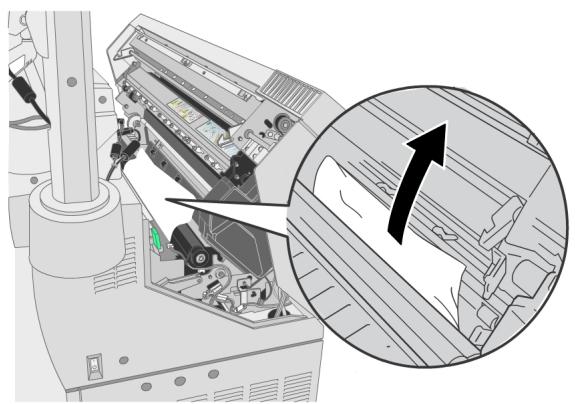

1. Enlever le support bloqué par l'ouverture.

REMARQUE

Enlever doucement le support en prénant soin de ne pas le déchirer. Si le papier est déchéré, vérifier d'enlever tous les bouts de support de la machine. Tout fragment de support restant dans la machine peut cause d'autres incidents à l'avoir ainsi que des défauts de qualité d'image.

Si le support est bloqué dans le circuit d'alimentation du support :

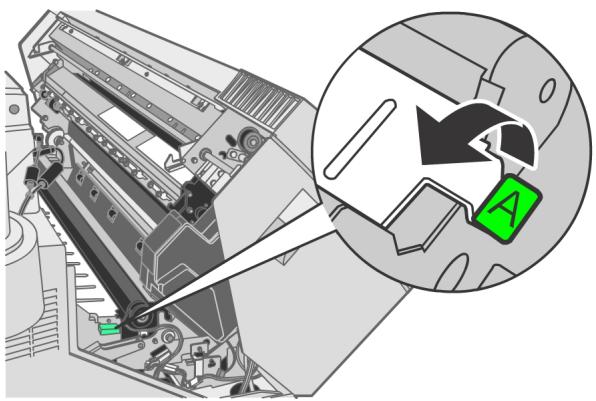

1. Soulever le levier vert A et enlever le support bloqué du circuit d'alimentation du support.

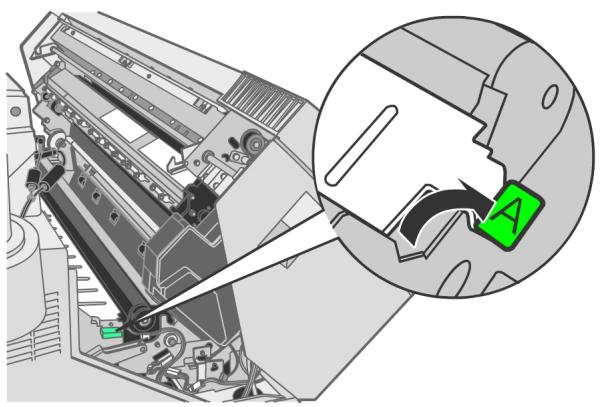

1. Abaisser le levier A pour le remettre en position d'origine.

1. Fermer unité supérieure.

Incidents support dans le module four

Ce qui suit décrit comment dégager un incident support qui se produit dans le module four.

1. Soulever le levier de blocage de l'unité supérieure pour l'ouvrir.

AVERTISSEMENT

Ne jamais toucher une zone responsable une étiquette sur des parties chaudes ou coupantes. au risque de se brûler ou de se blesser.

1. Enlever le support bloqué par l'ouverture.

Enlever doucement le support en prerant soit de ne pas le déchirer.

Si le papier est déchéré, vérifier d'enlever tous les bouts de support de la machine. Tout fragment de support restant dans la machine peut causeer d'autres incidents à l'avoir ainsi que des défauts de qualité d'image.

1. Lorsque le support bloqué n'est pas visible de la zone d'ouverture, ouvrir le départ manuel et le panneau du module four.

AVERTISSEMENT

Ne jamais toucher une zone responsable une étiquette sur des parties chaudes ou coupantes. au risque de se brûler ou de se blesser.

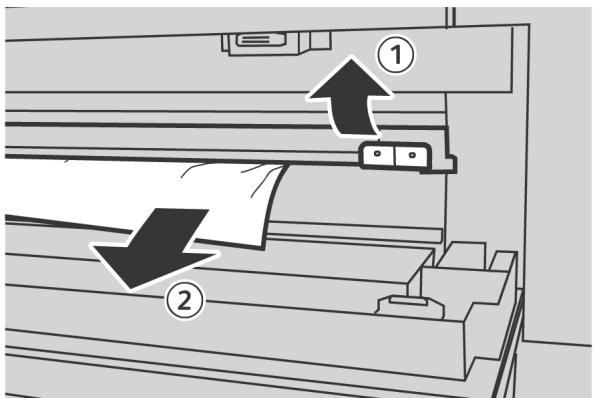

1. Soulever le levier vert pour tener le déflecteur et enlever le support bloqué par le port de réception.

5. Abaiser le déflecteur.

6. Fermer le panneau du module four et le départ manuel.

7. Fermer unité supérieure.
