MODE D'EMPLOI WORKCENTRE PRO 423 DIGITAL COPIER XEROX

Guide de l'utilisateur du scanner

708P86638_FR

Préparé et traduit par :

The Document Company Xerox

©2001 Xerox Corporation. Tous droits réservés.

La protection des droits de reproduction s'applique à l'ensemble des informations et documents prévus aux termes de la loi, quels que soient leur forme et leur contenu, y compris aux données générées par les logiciels et qui s'affichent à l'écran (profils, icones, écrans, presentations, etc.).

Xerox®, The Document Company®, le X® stylisé et tous les produits Xerox mentionnés dans cette publication sont des marques de Xerox Corporation. Les noms et marques de produit d'autres sociétés sont également reconnnus.

Cette publication est regulierement mise à jour. Les modifications, les inexactitudes techniques et les corrections typographiques seront apportées dans les versions ultérieures.

Table des matières

1 Préface. 1-1

Utilisation de ce guide 1-2
Compétences requises 1-2
Organisation 1-2

Conventions 1-3

Texte entre crochets 1-3
Texte en italique 1-3
Remarques 1-3
Astuces 1-3
Attention 1-3
Avertissements 1-3

2 Avant d'utiliser le scanner 2-1

Présentation 2-2
Numérisation avec la boîte aux lettres 2-2
Services de numérisation réseau 2-3
Environnement requis. 2-4
WorkCentre Pro 2-4
PC (client) 2-4
PC (serveur) 2-4
Réseau 2-4

Préparation à l'utilisation de la fonction Boîte aux lettres...... 2-5

Définition de l'adresse IP 2-5
Configuration de I'adresse IP 2-6
Définition du masque de sous-réseau et de
l'adresse de passerelle 2-7

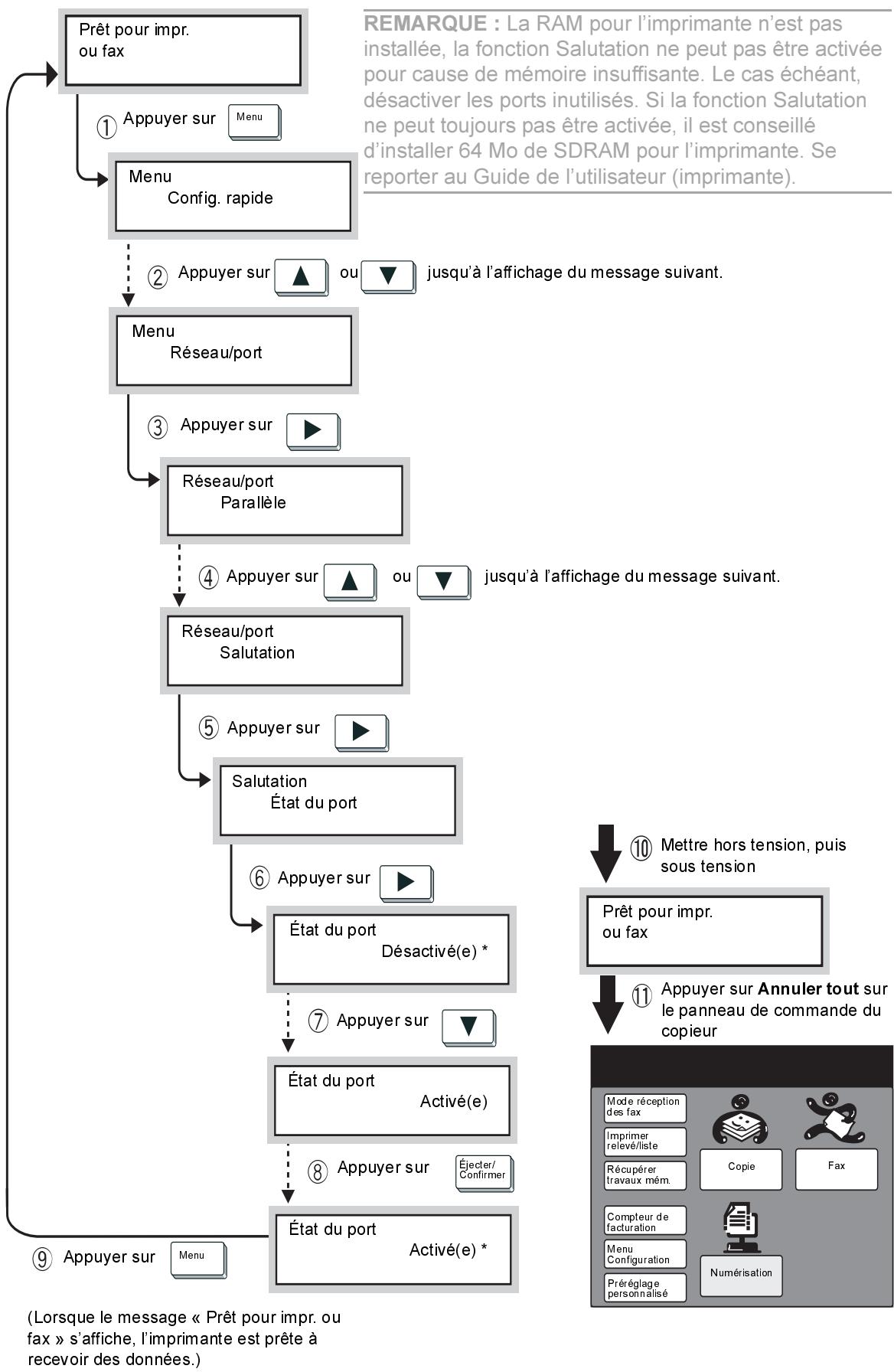

Activation de la fonction Salutation 2-8

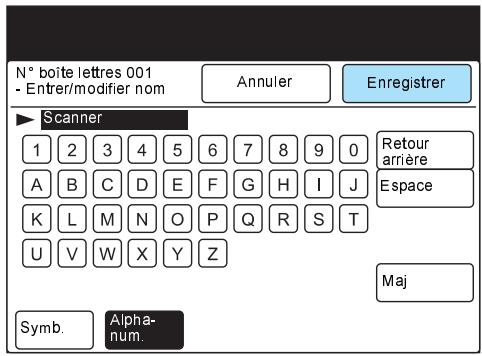

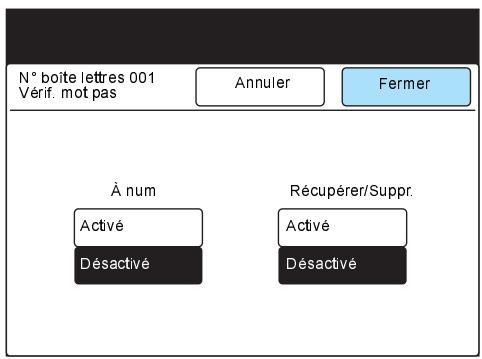

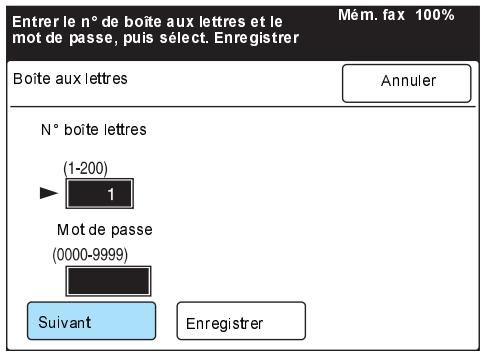

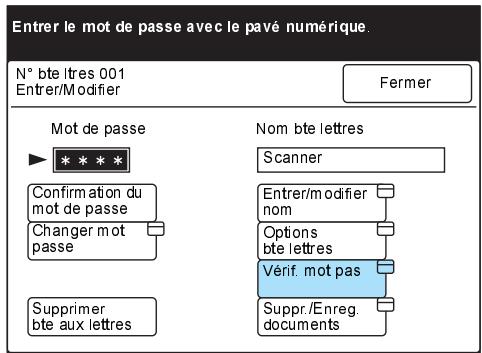

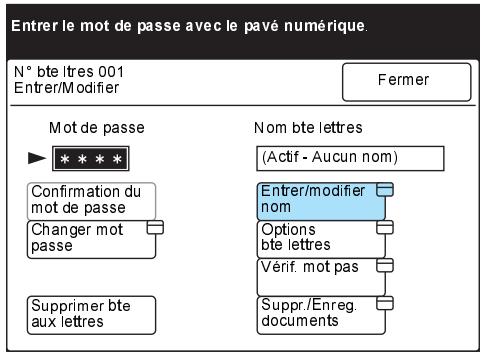

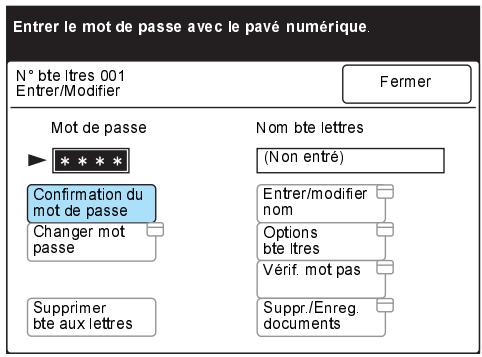

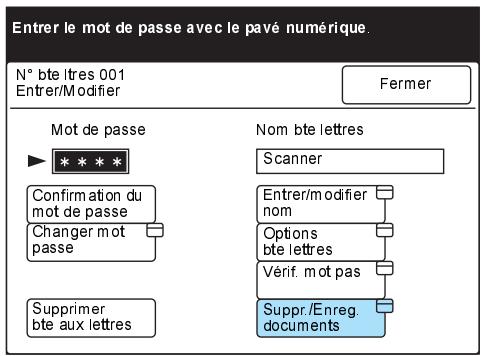

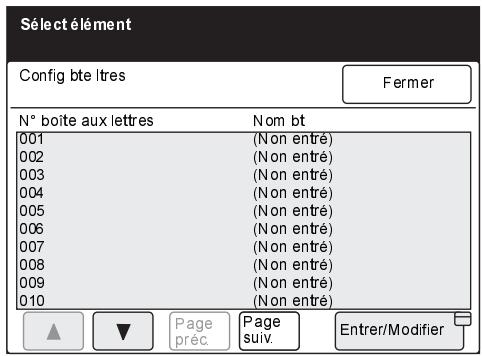

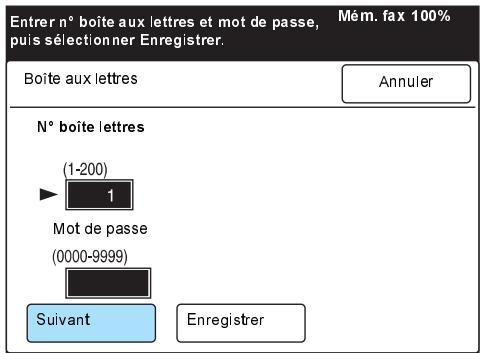

Creation d'une boîte aux lettres 2-9
Procedure 2-9

Préparation à l'utilisation des Services de numérisation

réseau 2-12

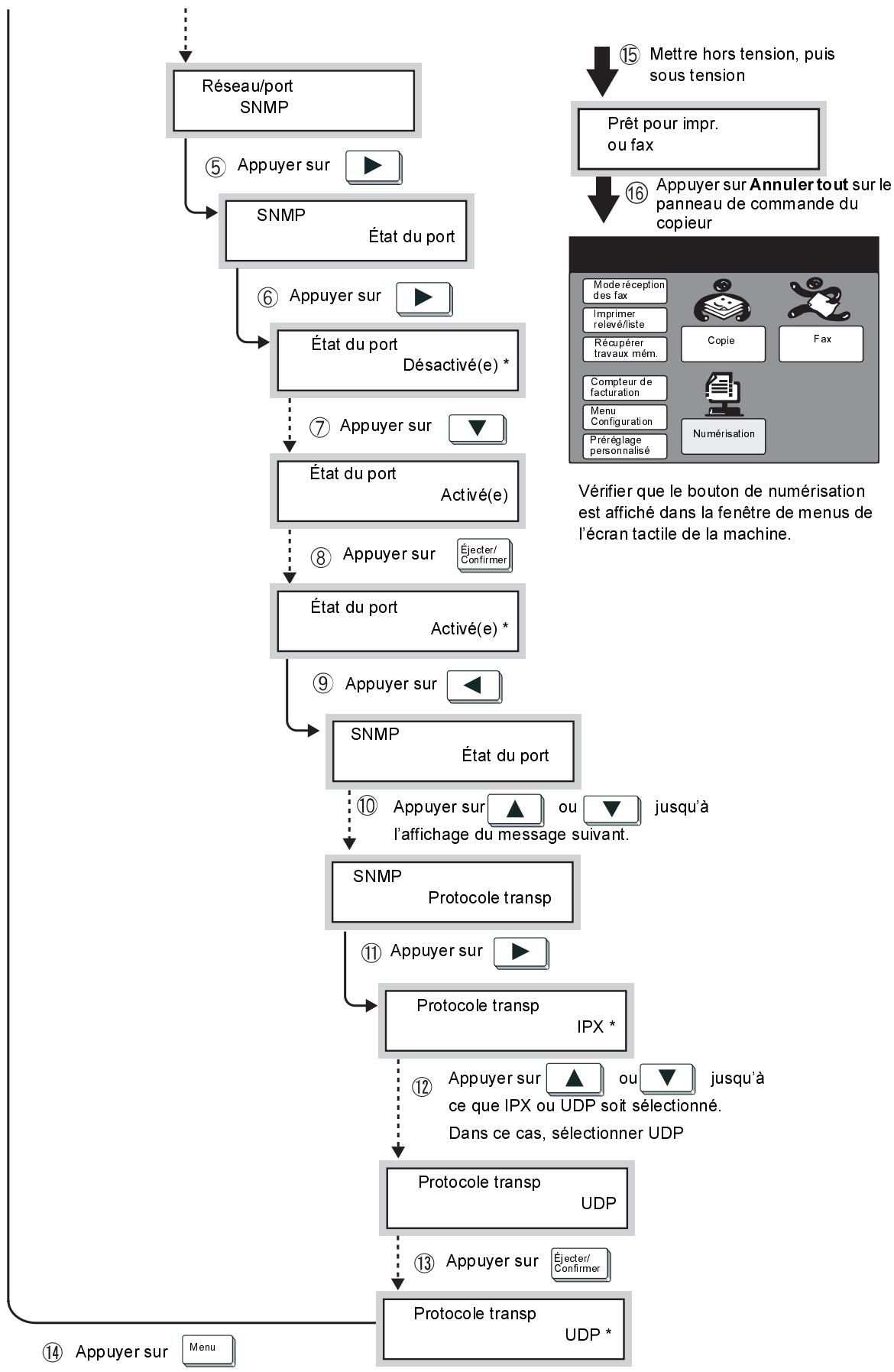

Activation du protocole de transport (UDP) 2-12

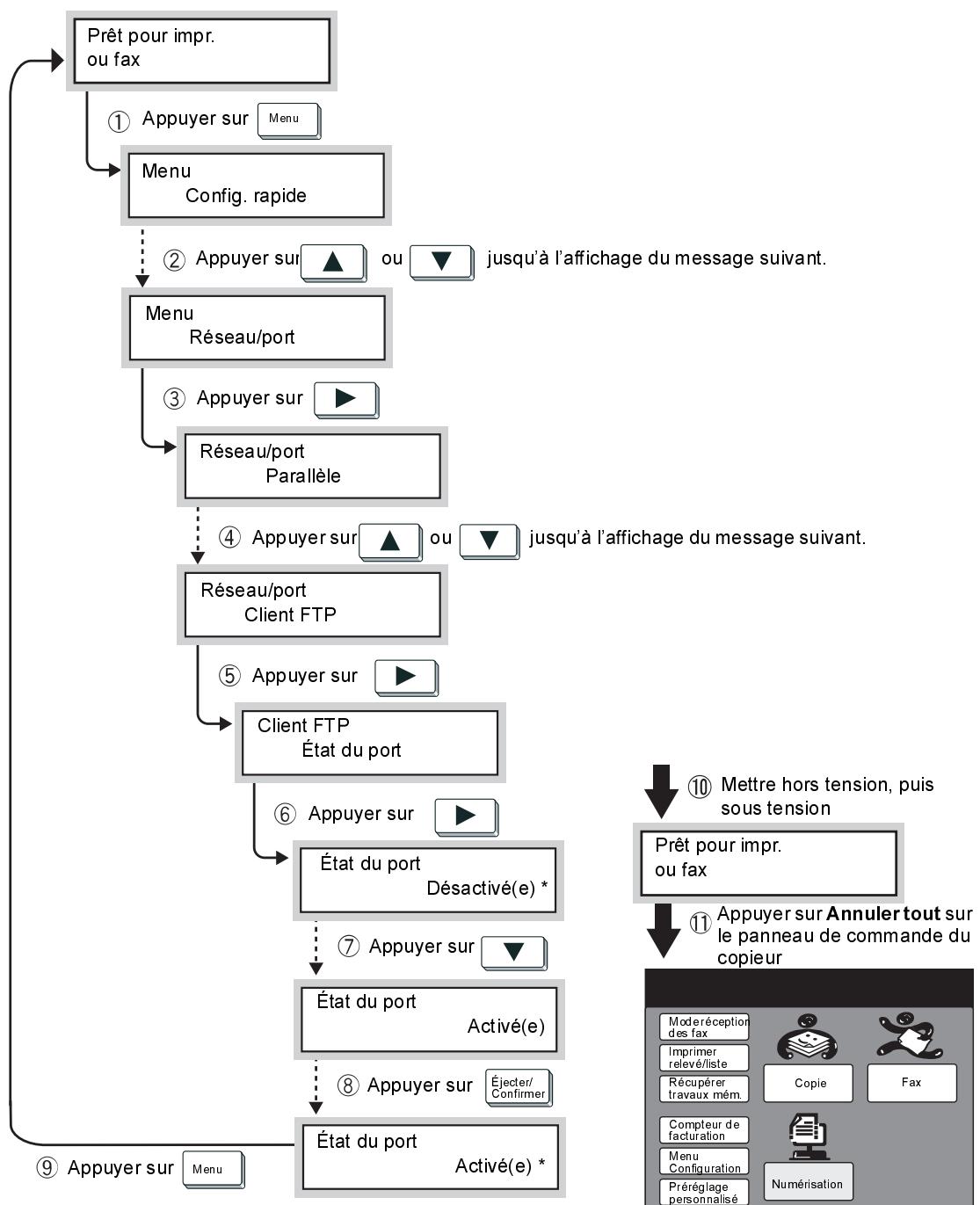

Activation du client FTP 2-14

Installation de l'utilitaire de numérisation réseau 2-15

Environnement requis. 2-15
Système d'exploitation cible 2-15
PC 2-15
Réseau 2-15
Logiciel cible 2-15

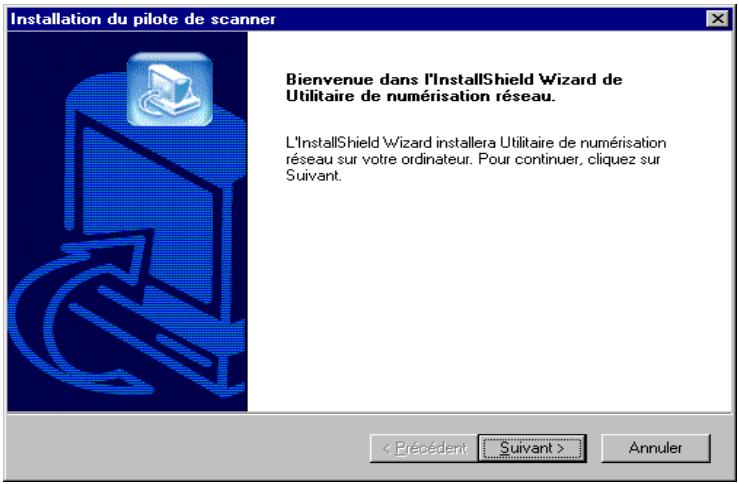

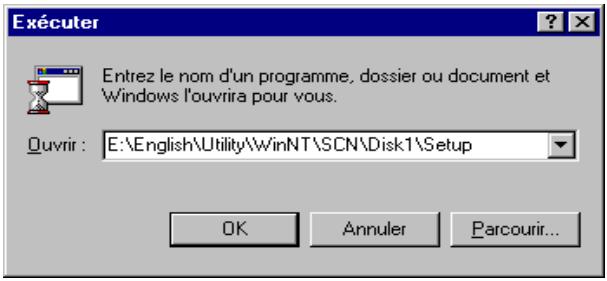

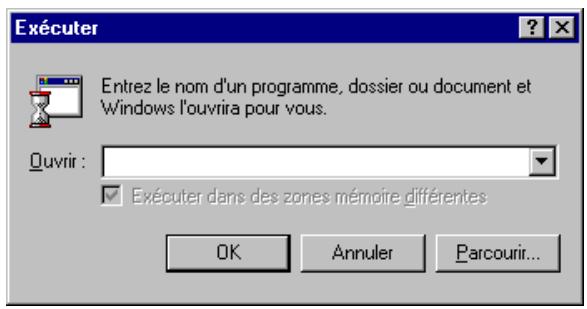

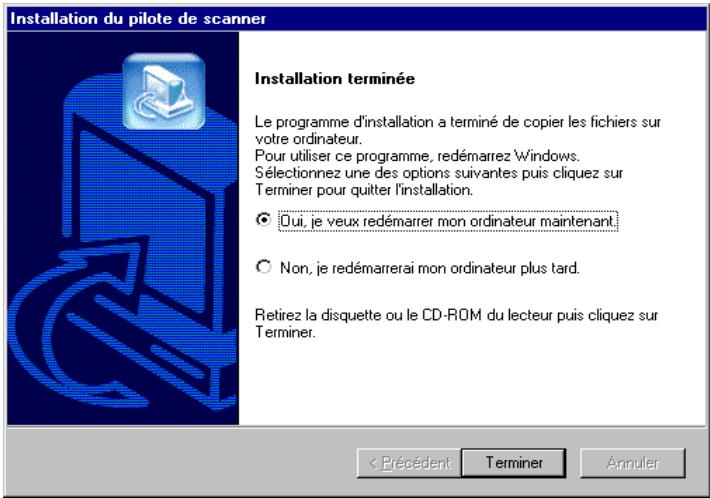

Installation 2-16
Procedure 2-16

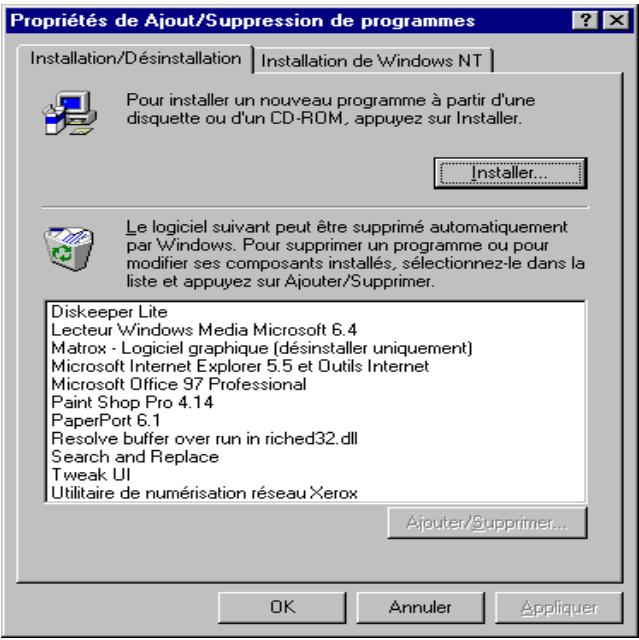

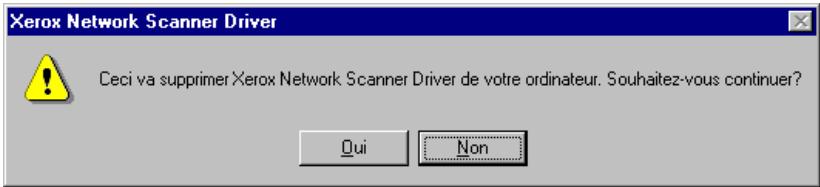

Désinstallation 2-18
Procedure 2-18

3 Utilisation du scanner 3-1

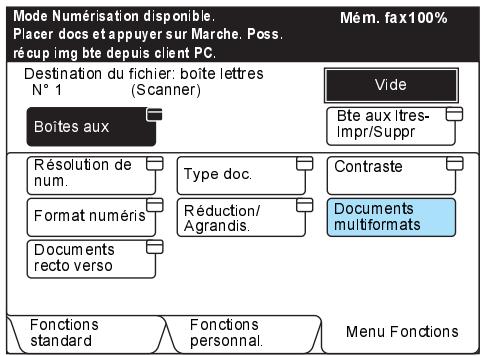

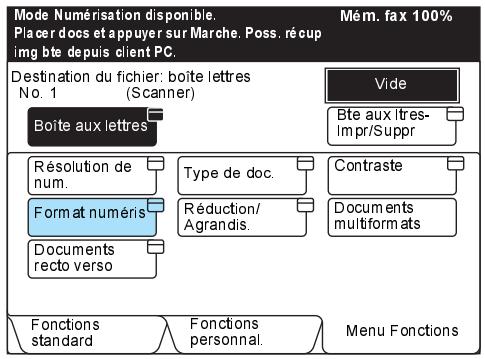

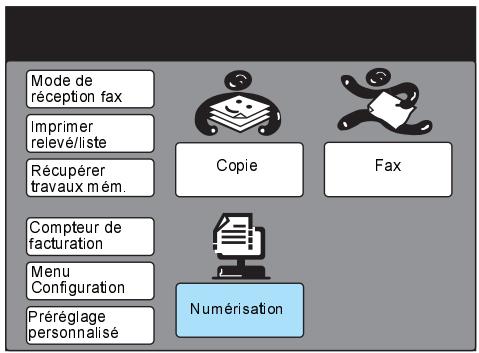

Numérisation de documents 3-2

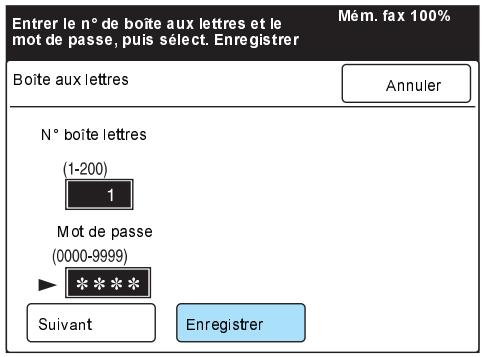

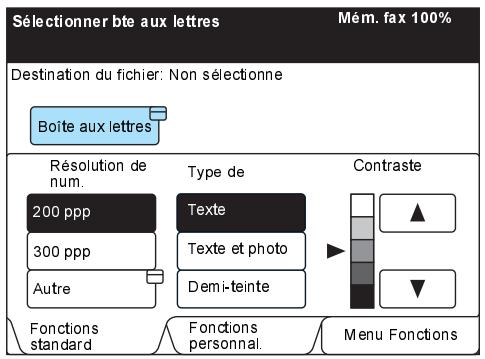

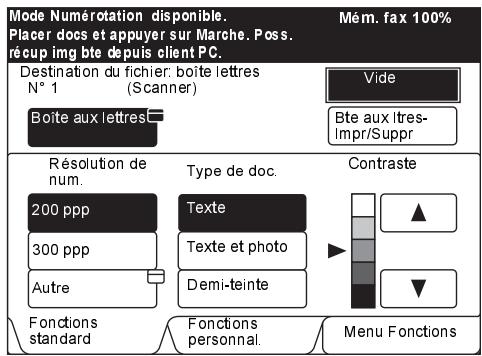

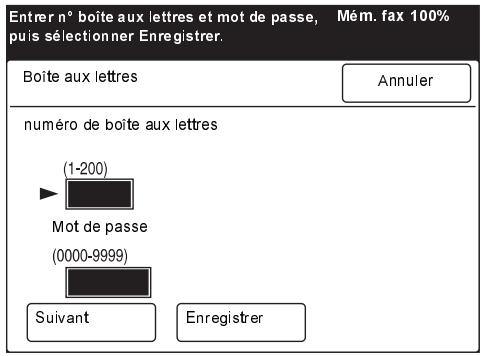

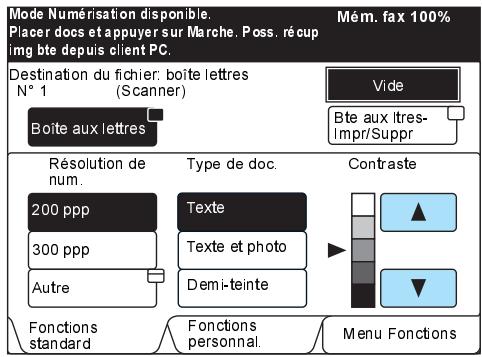

Numériser vers la boîte aux lettres 3-2
Procedure 3-2

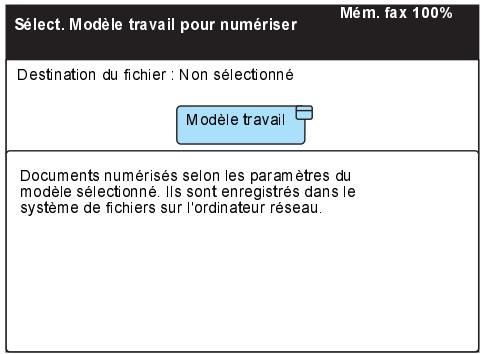

Numériser vers le serveur (à l'aide de Modèle travail)...... 3-5
Procedure 3-5
Définition de fonctions (Boîte aux lettres) 3-7

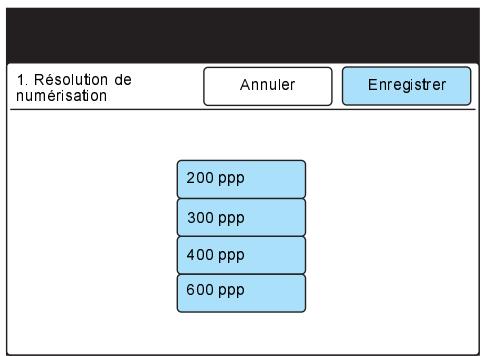

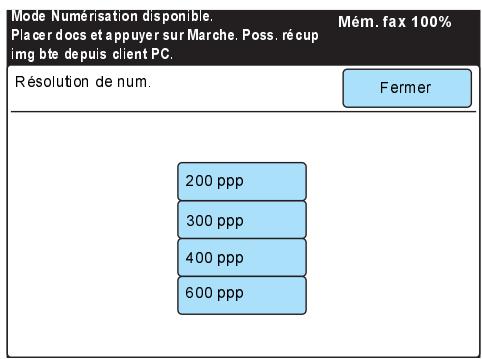

Selection du niveau de résolution de la numérisation ..... 3-7
Procedure. 3-7
Selection du type de document 3-8
Procedure 3-8
Selection du niveau de densité 3-8
Procedure. 3-8
Selection du format de numérisation 3-9
Procedure. 3-9

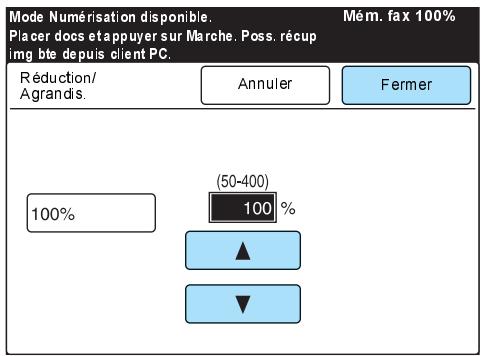

Sélection du pourcentage de numérisation 3-10
Procedure. 3-10
Numérisation de documents multiformats 3-11
Procedure. 3-11

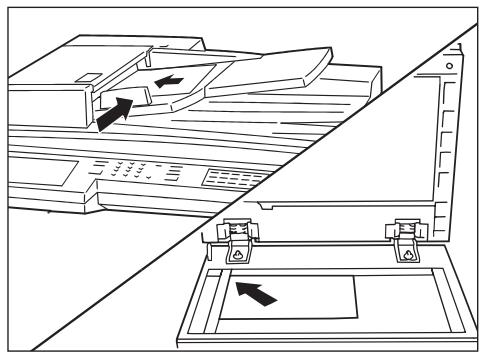

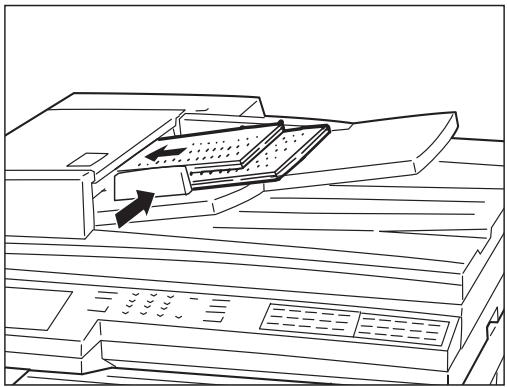

Chargement de documents 3-11

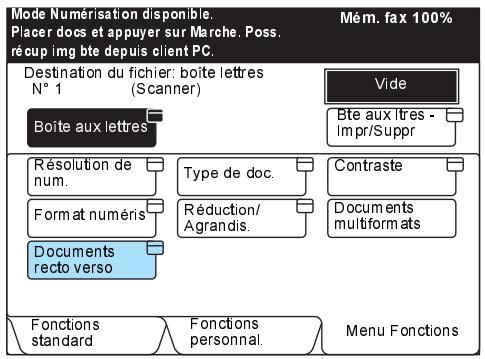

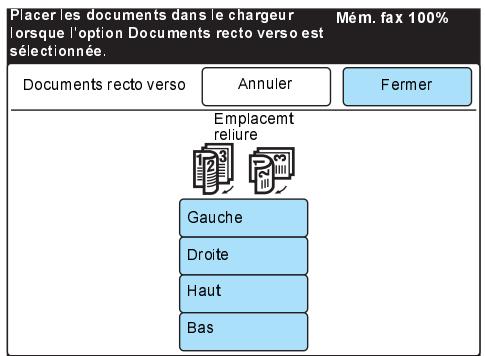

Numérisation de documents recto verso 3-12
Procedure. 3-12

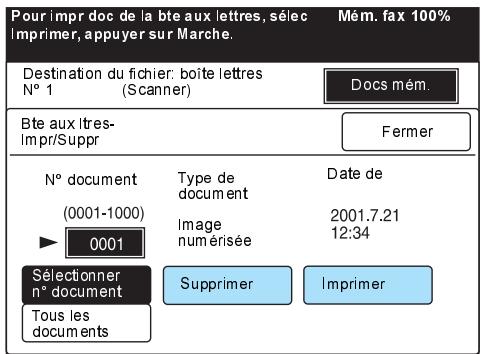

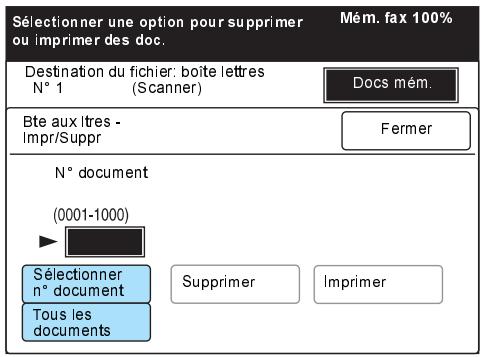

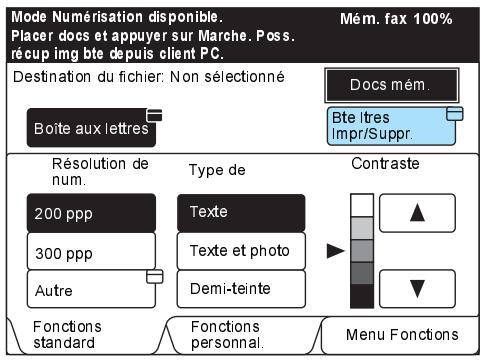

Impression/Suppression de documents mémorisés 3-13
Procedure. 3-13

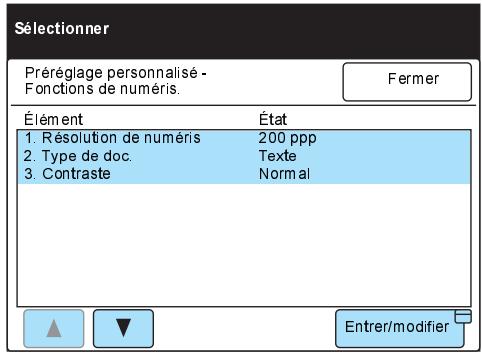

Prérogliages personalisés pour les fonctions de
numérisation 3-16

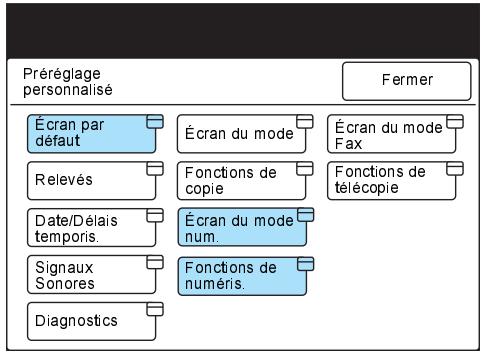

Valeurs par défaut écran (4. Valeurs par défaut écran). 3-16
Écran du mode num. 3-16
Fonctions de numérisation 3-16
Procedure. 3-16

4 Utilisation du client (PC) 4-1

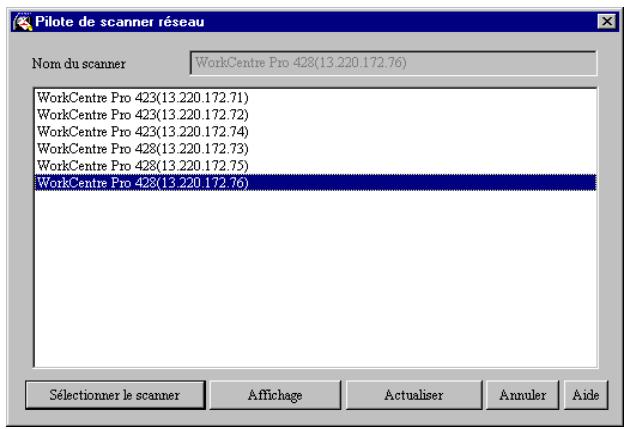

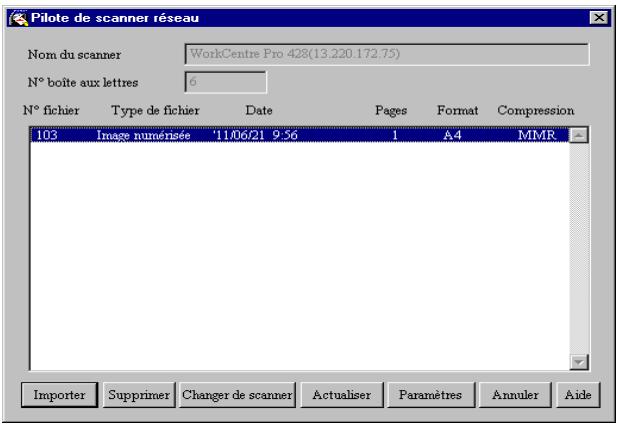

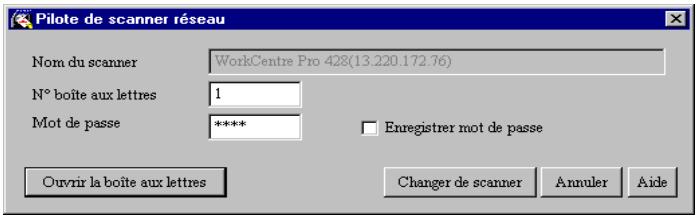

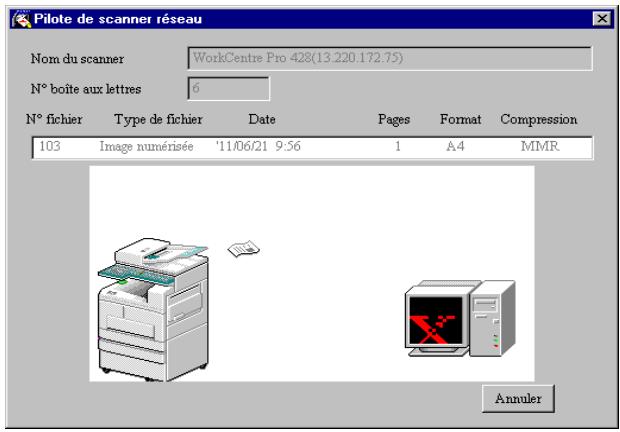

Utilisation du pilote de scanner réseau 4-2

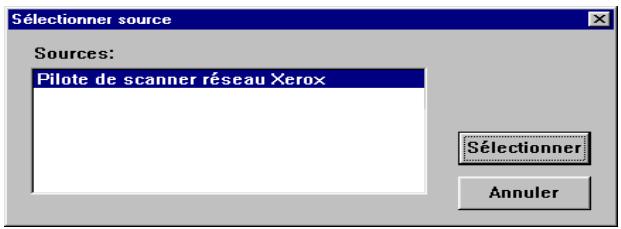

Importation de documents mémorisés 4-2
Procedure. 4-2

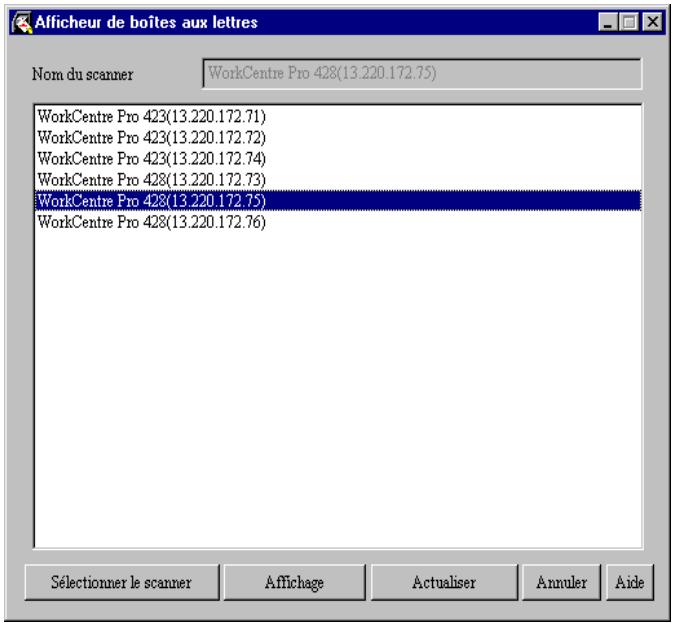

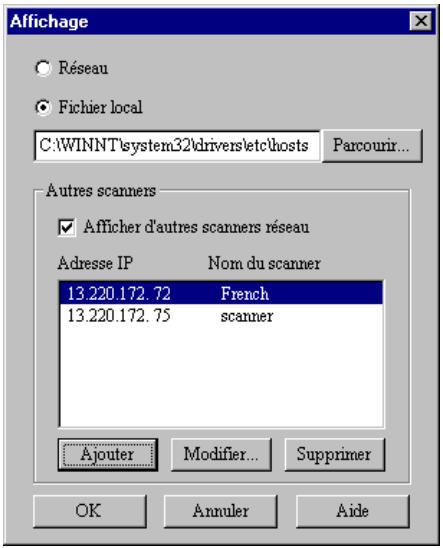

Changement de l'affichage du nom du scanner 4-5
Réseau 4-5

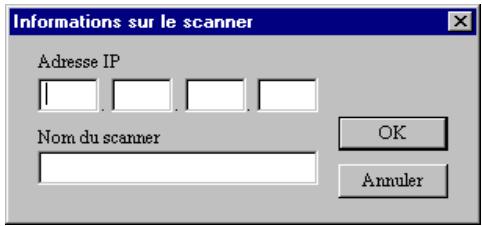

Fichier local 4-5
Autres scanners 4-5
Procedure. 4-6

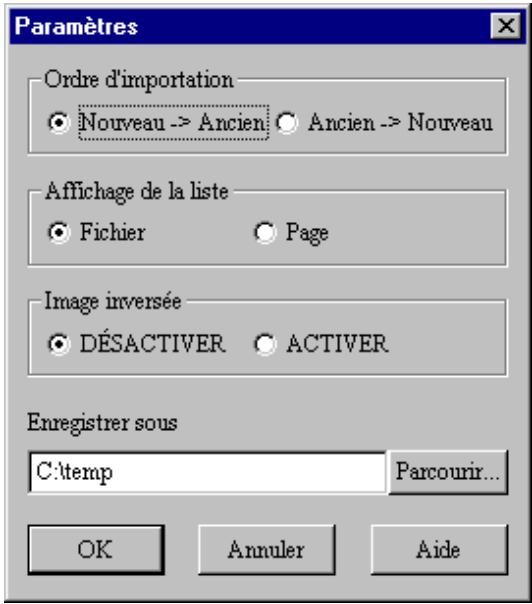

Modification des paramètres d'importation 4-6
Ordre d'importation 4-6
Affichage de la liste 4-7
Image inversée 4-7
Enregister sous 4-7

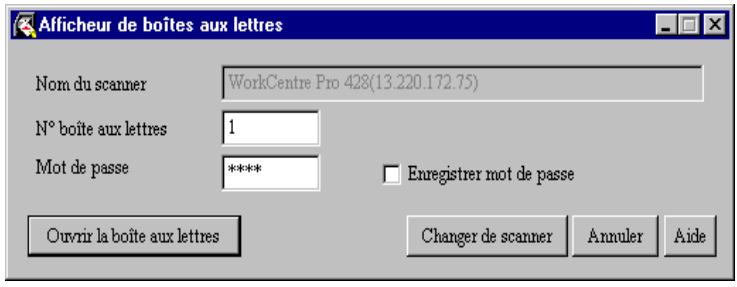

Utilisation de l'utilitaire Boite aux lettres 4-8

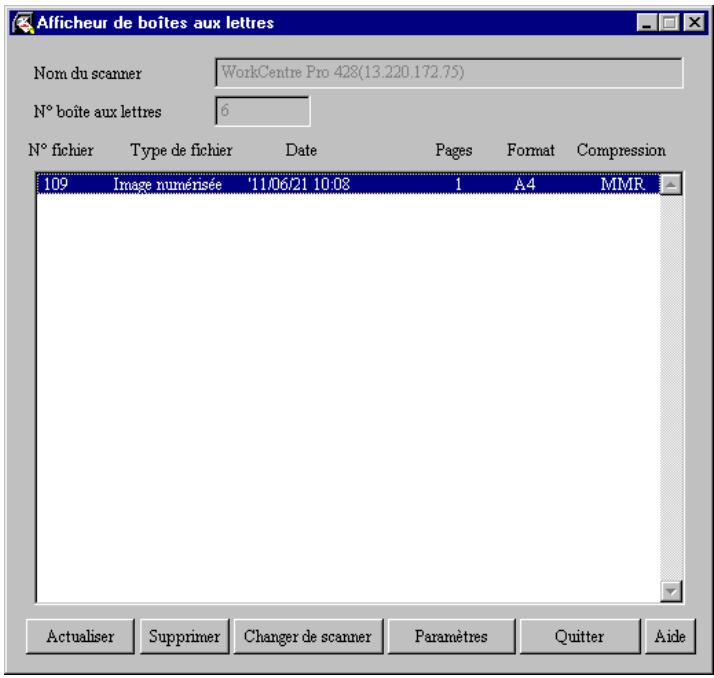

Confirmation/Suppression/Importation de documents
stockés 4-8
Procedure 4-8

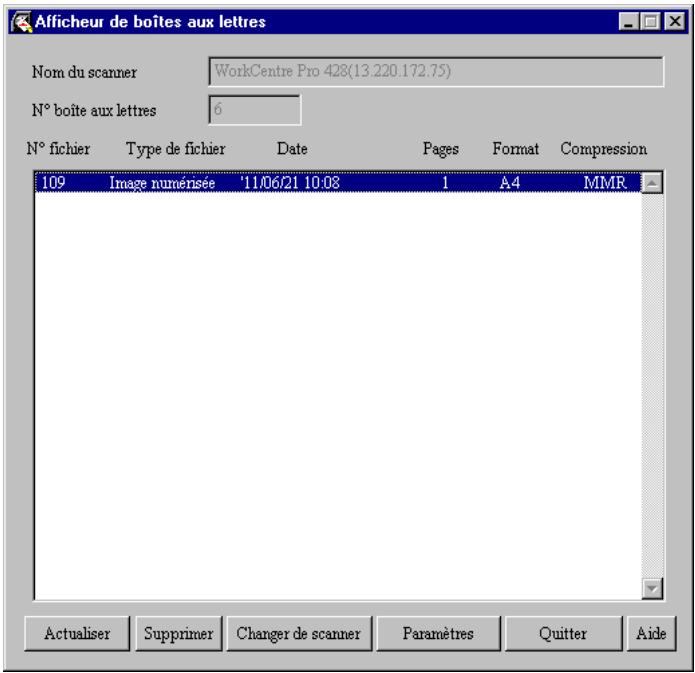

Importation du document stocké dans la boîte aux lettres 4-10

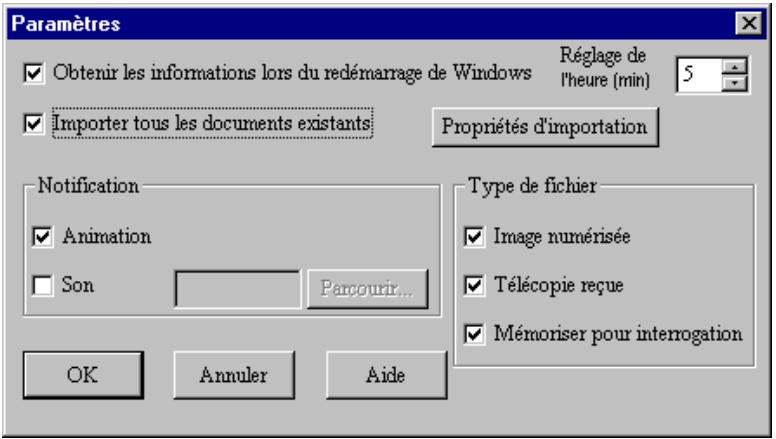

Définition des propriétés 4-10

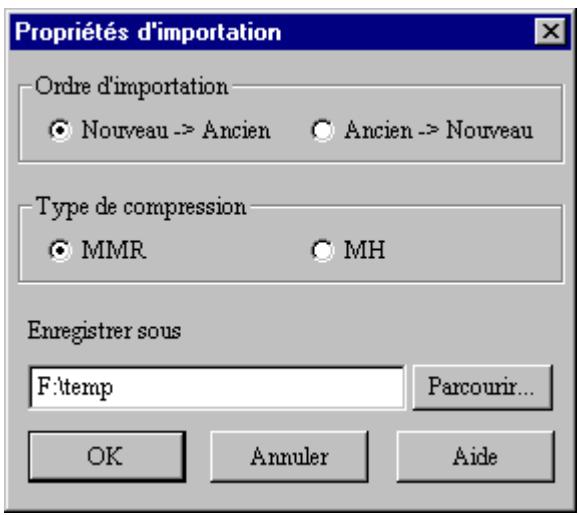

Propriétés d'importation 4-12

5 Précautions et limites 5-1

Précautions et Limites 5-2
Activation de la fonction Salutation ou Client FTP 5-2
Utilisation simultanée du pilote de scanner réseau
et de l'utilitaire Boite aux lettres 5-2
Importation depuis plusieurs PC 5-2
Impression d'un document méorisé 5-2
Récupération depuis la boîte aux lettres de la machine ... 5-2
Utilisation des Services de numérisation réseau. 5-2
Utilisation du fichier TIFF 5-2
Format de numérisation 5-3

Nombre de pages du document mémorisé 5-3

Nombre maximum de pages numériées

Mise à niveau de l'utilitaire de numérisation reseau. 5-3

Résolution d'incidents 5-4

A Annexe A-1

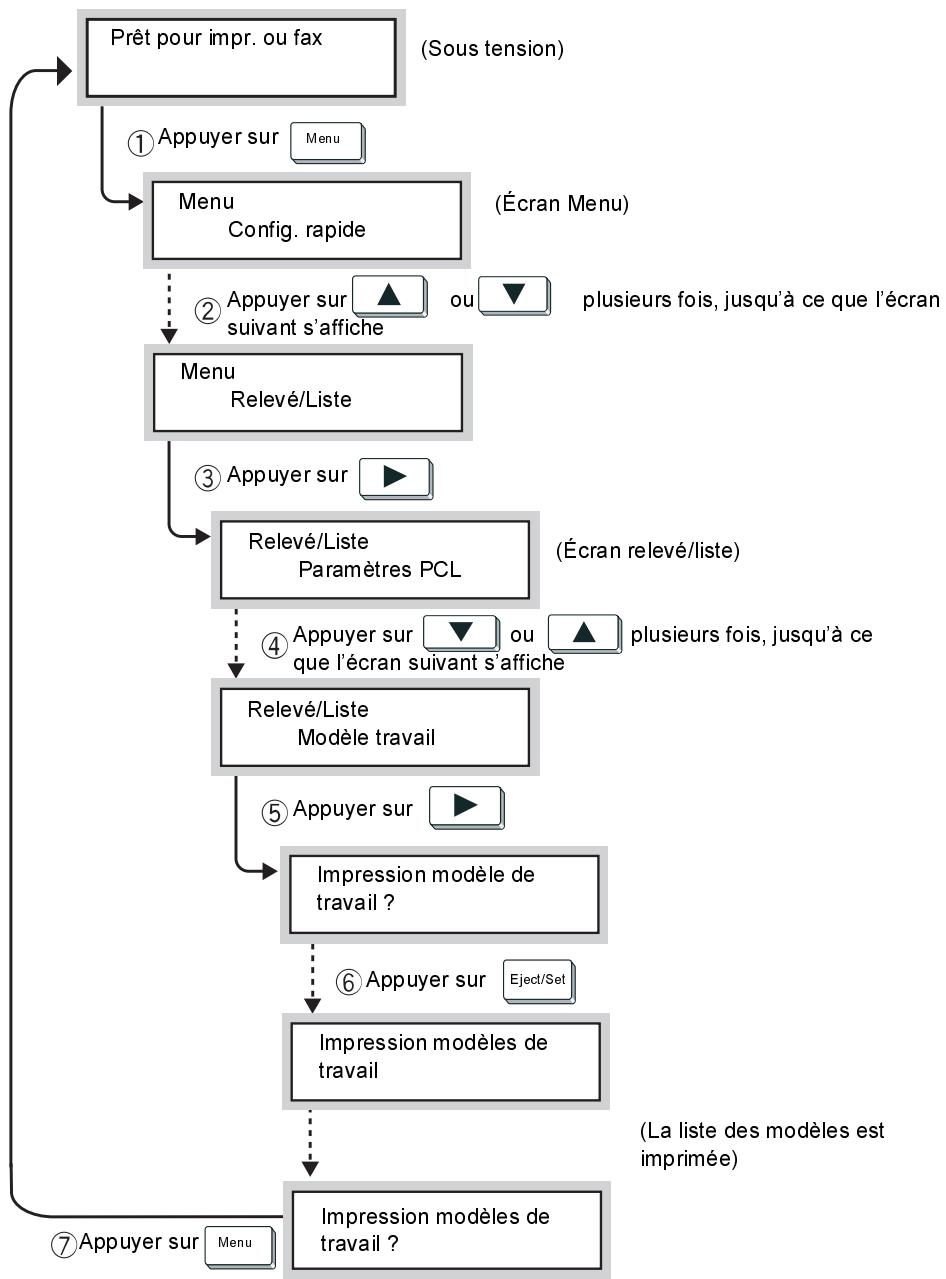

Impression de la Liste des modèles A-2

Logiciels compatibles A-3

Index Index-i

1 Préface

Ce guide fournit toutes les instructions et précautions de fonctionnement nécessaires à l'utilisation des options de numérisation du Xerox WorkCentre Pro 423/428.

Pour une exploitation optimale de cette machine, dire ce guide attentivement avant toute utilisation.

Compétences requises

Il est considéré dans ce manuel que l'utilisateur connait les fonctions élémentaires de son système. Pour toutes informations concernant les PC, les systèmes d'exploitation et les réseaux, consulter les sections correspondantes.

Organisation

Le résumé de chaque chapitre apparait ci-après :

Chapitre 1 Le present chapitre.

Chapitre 2 Avant d'utiliser le scanner

Ce chapitre présente un résumé des options de numérisation ainsi que des instructions de préparation relatives à l'utilisation du scanner réseau.

Chapitre 3 Utilisation du scanner

Ce chapitre explique comment numériser un document.

Chapitre 4 Utilisation du client (PC)

Ce chapitre décrit comment importer un document ménorisé depuis la boîte aux lettres de la machine vers un PC à l'aide d'un PC client.

Chapitre 5 Mises en garde et limitations

Ce chapitre présente les mises en garde et limitations relatives à l'utilisation des options de numérisation et décrit également les procédures de résolution d'incidents.

Annexe Cesit ection informe sur les refierences et procedures de l'option de numérisation lors de l'utilisation des services de numérisation reseau.

Dans ce manuel, l'expression « périphérique hôte » signifie « PC » ou « poste de travail »

Texte entre crochets

Le [texte entre crochets] correspond au nom des fonctions ou des touches à utiliser. Exemple :

Sélectionner [Qualité image].
Sélectionner [Enregistrer].

Texte en italique

Le style Italieque est utilisé pourmettre en valeur un mot ou une expression. Il est également employé pour les références à d'autres chapitres ou publications.Example:

Toujours respecter les procédures de sécurité lors de l'exploitation de l'équipement.

Pour plus d'informations sur le nettoyage de la glace d'exposition, se reporter à la section « Maintenance », page 11-1.

Pour plus d'informations sur les options reseau disponibles, se reporter au Guide de l'administrateur.

Remarques

Les remarques contiennent des informations supplémentaires. Exemple :

REMARQUE: Ne pas tener compte de la première étape si la machine Xerox WorkCentre Pro 423/428 n'est pas équipée du module de finition et/ou du magasin grande capacité.

Astuces

La mention Astuces propose des informations relatives à l'exécution d'une tâche. Exemple :

ASTUCE : Sélectionner les zones d'affichage X/Y afin d'afficher un clavier contextuel qui peut être utilisé pour saisir et enregistrer des valeurs.

Attention

Les messages « Attention » indiquent les dommages matériels susceptibles d'être causés par une action spécifique. Exemple :

ATTENTION: Ne pas utiliser de solvants organiques ni de nettoyants en aérosol pour le nettoyage de la machine Xerox WorkCentre Pro 423/428.

Avertissements

Les Avertissements préviennent l'utilisateur des dommages personnels encourus. Exemple :

AVERTISSEMENT : Cét équipement doit être branché sur une prise mise à la terre.

2 Avant d'utiliser le scanner

Ce chapitre aborde les points suivants :

Présentation
Environnement requis
Préparation à l'utilisation de la fonction Boîte aux lettres
Préparation à l'utilisation des Services de numérisation réseau

Installation de l'utilitaire de numérisation réseau

Le scanner réseau WorkCentre Pro propose les fonctions suivantes :

fonction de numérisation via la boîte aux lettres de la machine,
fonction de numérisation via les Services de numérisation réseau (en option).

Voici un résumé de chaque fonction de numérisation :

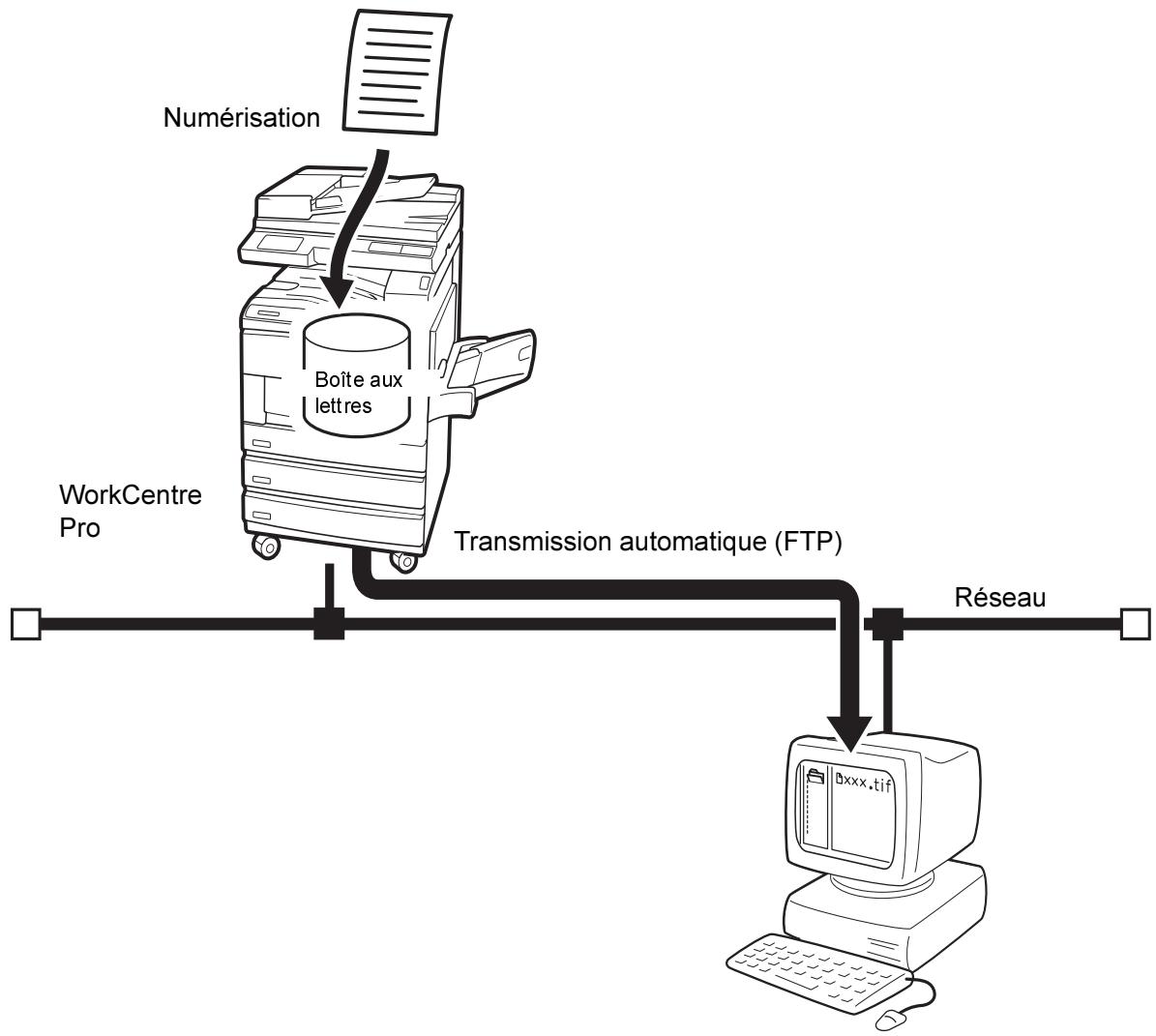

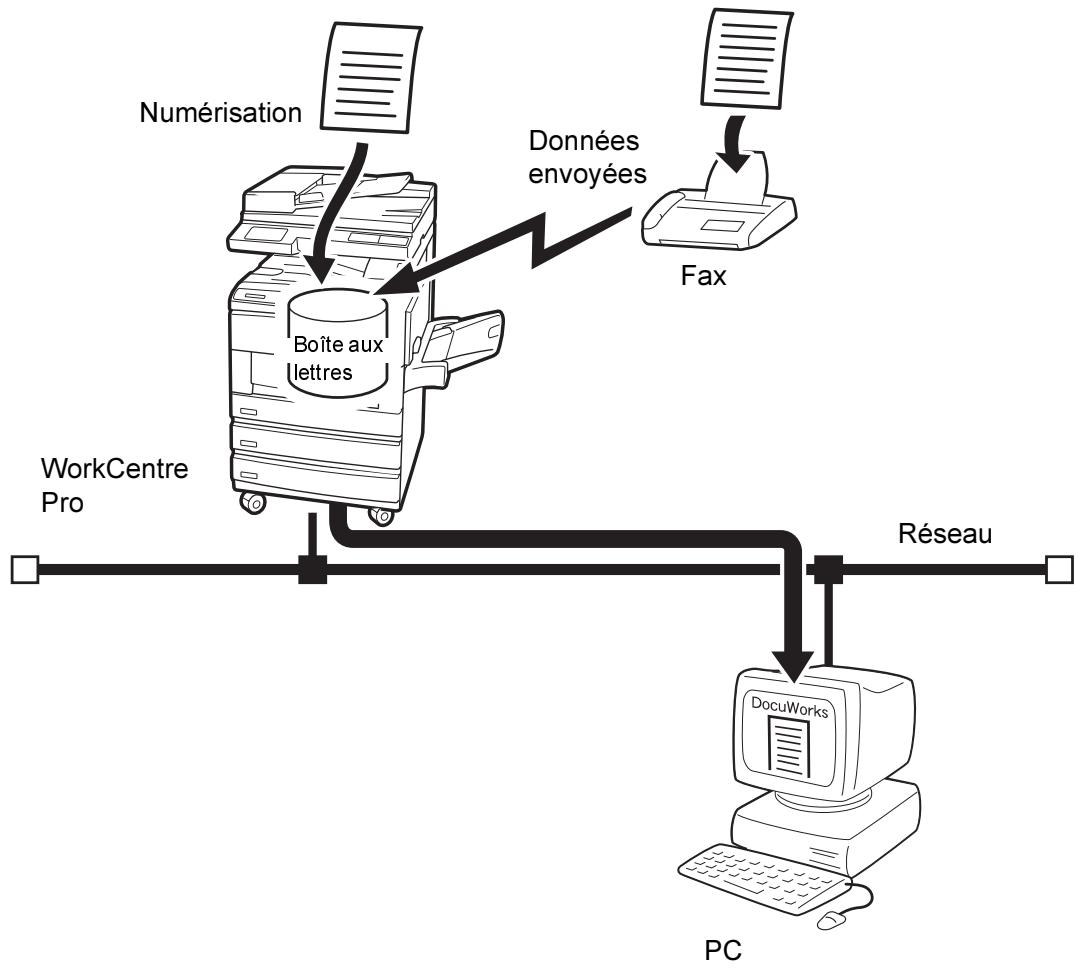

Numérisation avec la boîte aux lettres

Il est possible de stocker un document dans la boîte aux lettres en le numérisant sur la machine.

Les données stockées peuvent ainsi être importées sur le PC (client) connecté à un réseau.

Outre les documents numériés, il est également possible d'importer des données reçues d'un autre fax dans la boîte aux lettres de WorkCentre Pro.

Pour plus d'informations sur la fonction Boîte aux lettres, se reporter au Guide de l'utilisateur du télécopieur.

Il est possible de numériser un document en spécifique un fichier appelé Modèle travail.

Les données numériées sont stockées sur le disque dur de la machine et sont automatiquement transmises au PC (serveur) connecté à un réseau.

Les Services de numérisation reseau optionnels sont requis pour la création du fichier Modèle travail ou la définition de l'emplacement de stockage des données transmises.

REMARQUE: Ce guide présente uniquement la procédure à appliquer sur la machine lors de l'utilisation des Services de numérisation réseau. Pour plus d'informations sur la procédure à appliquer sur le PC, se reporter au Guide de l'utilisateur des Services de numérisation réseau.

Il est nécessaire dinstaller le kit de disque dur optionnel de l'imprimante afin d'utiliser les Services de numérisation réseau.

Cette section présente l'environnement requis pour la fonction de numérisation (fonction Boîte aux lettres).

WorkCentre Pro

Les éléments suivants sont nécessaires pour la machine :

fax (pour les modèles sans la fonction de fax),
kit de disque dur pour imprimante (avec les Services de numérisation réseau uniquement),

64 Mo de SDRAM (avec les Services de numérisation réseaux uniquement).

PC (client)

Le PC utilisé comme client doit être équipé de l'un des systèmes d'exploitation suivants :

Microsoft® Windows® 95, Windows® 98, Windows® Me,
MicrosoftWindowsNT,version4.0,Windows2000.

REMARQUE : Windows NT 4.0 Server TSE (Terminal Server Edition) et Windows 2000 Server/Advanced Server Terminal Service ne sont pas compatibles avec cette fonction.

PC (serveur)

Avec les Services de numérisation réseau, le PC utilisé comme serveur doit être équipé de l'un des systèmes d'exploitation suivants :

Microsoft® Windows NT®, version 4.0,
Microsoft® Windows® 2000.

Réseau

La machine et le PC doivent être connectés à un réseau et pouvoir communiquer avec le protocole TCP/IP.

Préparation à l'utilisation de la fonction Boîte aux lettres

Les opérations de préparation suivantes sont nécessaires pour numériser un document à l'aide de la boîte auxlettres :

Définition de l'adresse IP
Activation de la fonction Salutation
Enregistrement de la boite aux lettres

La procédure de configuration est la suivante :

Définition de l'adresse IP

Cette section explique comment définir une adresse IP. Selon l'environnement du réseau, il se peut que la définition du masque de sous-réseau et de l'adresse de la passerelle soit nécessaire. Si le réseau présente un environnement DHCP (Dynamic Host Configuration Protocol), BOOTP ou RARP, l'imprimante peut récapérer ces informations automatiquement sur chaque serveur. Par défaut, elles sont obtenues auprès du serveur DHCP.

REMARQUE : Utiliser le serveur DHCP conjointement avec WINS (Windows Internet Name Service). Lors de l'utilisation du serveur WINS, régler les paramètres suivants sur le panneau de commande de l'imprimante, si nécessaire : Réseau/port, Serveur WINS, puis les différents éléments.

Avec le serveur BOOTP ou RARP, sélectionner les éléments suivants sur le panneau de commande de l'imprimante : Réseau/port, Param. TCP/IP, Obtir adr IP, puis BOOTP ou RARP. Pour toute question sur l'environnement BOOTP ou RARP, contacter l'administrateur système.

En outre, le menu Config. rapide permet de définir l'adresse IP et la fonction Salutation ainsi que le paramétrage de l'environnement de l'imprimante.

Pour savoir si le serveur DHCP est le serveur utilisé et travailler avec le menu Config. rapide, se reporter au Guide de l'utilisateur de l'imprimante.

Configuration de l'adresse IP

Cette section présente la procédure de configuration manuelle de l'adresse IP à l'aide du panneau de commande de l'imprimante. Selon l'environnement de réseau utilisé, il se peut que la définition du masque de sous-réseau et de l'adresse de la passerelle soit nécessaire. Les définir après vérification avec l'administrateur réseau.

REMARQUE: Il n'est pas nécessaire de définir l'adresse IP si elle existe deja. (Le cas échéant, l'écran de définition de l'adresse IP ne s'affiche pas.)

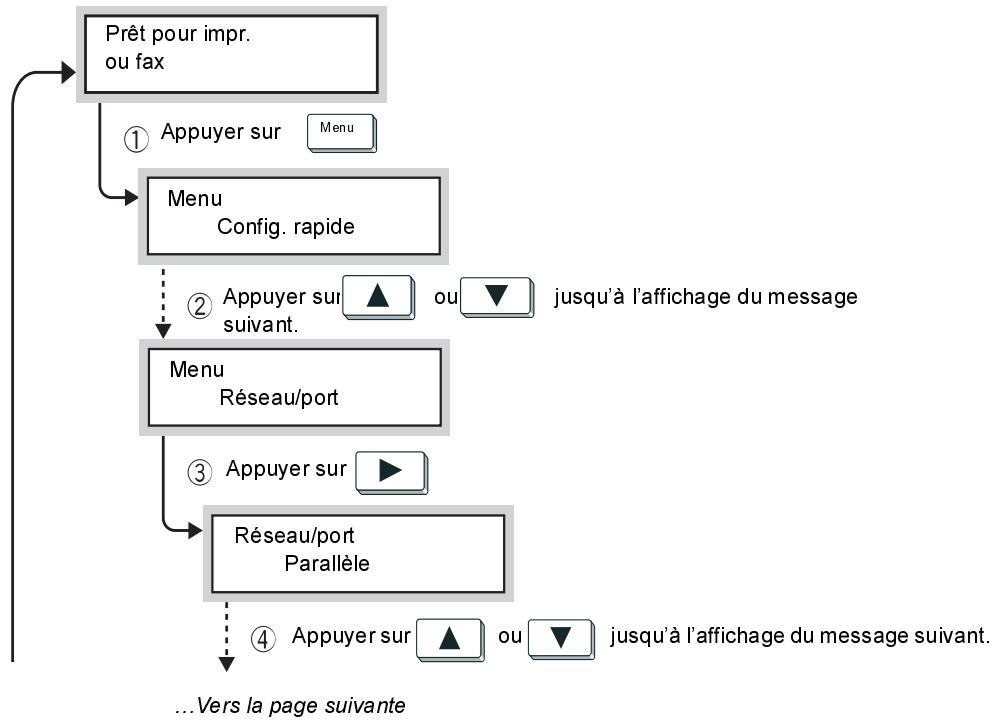

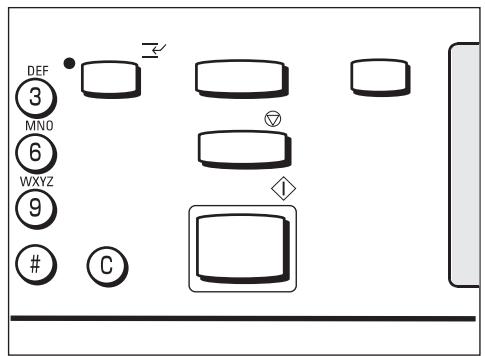

1. Lorsque le message « Prêt pour impr. ou fax » s'affiche, appuyer sur le bouton Menu.

✓ vers le bas de la colonne ⇌ passer d'une colonne à l'autre Ejecter/ Confirmer sélectionner un paramètre (signalé par *)
Config. rapide
Relevé/liste
Régles système
Réseau/port	Parallèle
	LPD
	NetWare
	SMB
	IPP
	USB
	Port9100
	EtherTalk
	Salutation
	Client FTP
	SNMP
	Service Internet
	Param. TCP/IP	Obtenir adr IP	DHCP
			BOOTP
			RARP
			Manuellement
		Adresse IP	000.000.000.000

1. Définir « Obtenir adr IP » sur Manuellement.
2. Entrer l'adresse IP.

Utiliser les flèches gauche et droite pour se déplacer entre les nombres.

Utiliser les flèches haut et bas pour augmenter ou réduire la valeur. Si le bouton est maintainu enforcé, le nombre change automatiquement.

1. Appuyer sur le bouton Menu pour accepter les modifications et réinitialiser l'imprimante.

Définition du masque de sous-réseau et de l'adresse de passerelle

1. Lorsque le message « Pré pour impr. ou fax » s'affiche, appuyer sur le bouton Menu.

✓ vers le bas de la colonne ▲ ▲ passer d'une colonne à l'autre Ejeder/ Confirmer séléctionner un paramètre (signalé par *)
Config. rapide
Relevé/liste
Réglages système
Réseau/port	Parallèle
	LPD
	NetWare
	SMB
	IPP
	USB
	Port9100
	EtherTalk
	Salutation
	Client FTP
	SNMP
	Service Internet
	Param. TCP/IP	Obtenir adr IP
		Adresse IP
		Masque sous-rés	000.000.000.000
		Adr passerelle	000.000.000.000

1. Entrer le masque de sous-réseau.

Utiliser les flèches gauche et droite pour se déplacer entre les nombres.

Utiliser les flèches haut et bas pour augmenter ou réduire la valeur. Si le bouton est maintainu enforcé, le nombre change automatiquement.

1. Entrer l'adresse de la passerelle.

Utiliser les flèches gauche et droite pour se déplacer entre les nombres.

Utiliser les flèches haut et bas pour augmenter ou réduire la valeur. Si le bouton est maintainu enforcé, le nombre change automatiquement.

1. Appuyer sur le bouton Menu pour accepter les modifications et réinitialiser l'imprimante.

Activer la fonction Salutation sur le panneau de commande de l'imprimante.

Créer une boîte aux lettres à l'aide du panneau de commande du copieur afin de stocker le document numérique.

REMARQUE: Il est possible de creer jusqu'à 200 boîtes aux lettres.

Procedure

1. Sélectionner Menu Configuration dans l'écran Menu.

REMARQUE: Si l'écran suivant ne s'affiche pas, appuyer sur Sélection fonction pour l'afficher.

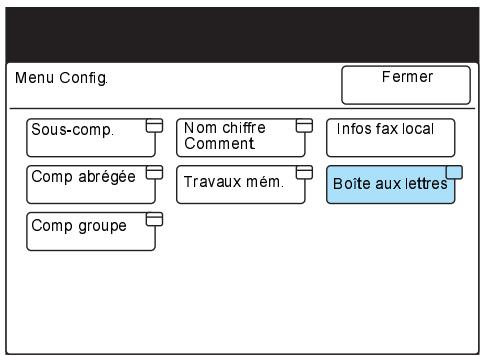

1. Sélectionner Boîte aux lettres.

1. Sélectionner directement un numéro de boîte auxlettres inutilisé ou utiliser le bouton ▲ou▼.

1. Sélectionner Entrer/Modifier.

2. Entrer un mot de passer à 4 chiffres à l'aide du pavé numérique, puis selectionner Confirmation du mot de passer.

REMARQUE: Le mot de passer doit être unique.

Pour ne pas définir de mot de passer, n'entre raucun mot de passer et seLECTIONner Confirmation du mot de passer.

Selectionner Supprimer bte aux lettres pour supprimer une boite aux lettres cree.

Selectionner Changer motonne pour modifier le mot de passage.

1. Sélectionner Entrer/modifier nom pour entrer le nom de la boîte aux lettres.

Sieldomnomn'estdéfini,passerà l'étape8.

1. Entrer le nom à l'aide du clavier à l'écran, puis selectionner Enregistrer.

REMARQUE: Le nombre maximum de caractères pour le nom de la boîte aux lettres est de 10.

Pour entrer du texte, se reporter au Guide de l'utilisateur du télécopieur.

1. Sélectionner Vérif. mot de passer pour vérifier le mot de passer.

1. Sélectionner les paramètres de confirmation du mot de passage, puis Enregistrer.

1. Sélectionner Suppr./Enreg. documents pour configurer les paramètres en vue de la récapération des documents.

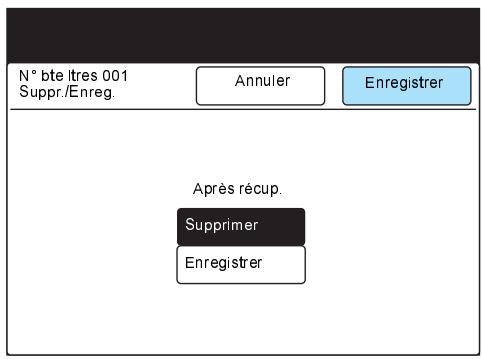

1. Choisir d'enregistrer ou de supprimer le document après la récuppération, puis sélectionner Enregistrer.

1. Sélectionner Annuler tout sur le panneau de commande.

Préparation à l'utilisation des Services de numérisation réseau

Les options de préparation suivantes sont nécessaires pour numériser un document avec les Services de numérisation reseau :

Définition de l'adresse IP (voir « Définition de l'adresse IP », page 2-5)
Activation du protocole de transport (UDP)
Activation du client FTP

La procédure de configuration est la suivante :

REMARQUE: À l'issue de la configuration de la machine, installer les Services de numérisation réseau conformément au Guide de l'utilisateur des Services de numérisation réseau.

Activation du protocole de transport (UDP)

Pour définiir le serveur Modèle travail à l'aide de l'Assistant Gestion de numérisation des Services de numérisation réseau, activer le protocole de transport (UDP) depuis le panneau de commande de l'imprimante de la machine.

Pour activer le protocole de transport (UDP), proceder comme suit :

Pour importer le Modèle travail d'un serveur ou transmettre les données numériées à un serveur, activer le client FTP sur le panneau de commande de l'imprimante de la machine.

Pour activer le client FTP et définir l'adresse IP, professionnel comme suit :

(Lorsque le message « Prét pour impr. ou fax » s'affiche, l'imprimante est préte à receivevoir des données.)

Installation de l'utilitaire de numérisation réseau

L'utilitaire de numérisation réseau est le logiciel qui permet d'accéder aux données stockées dans la boîte aux lettres d'un PC. Cette section présente l'installation et la désinstallation de l'utilitaire de numérisation réseau à l'aide du CD-ROM Utilitaire réseau/pilote PCL (Windows®).

REMARQUE : Pour l'installation des Services de numérisation réseau, se reporter au Guide de l'utilisateur des Services de numérisation réseau.

Environmentnement requis

Pour installer l'utilitaire de numérisation réseau, le PC doit répondre aux spécifications suivantes :

Système d'exploitation cible

Les systèmes d'exploitation suivants sont compatibles avec l'utilitaire :

Microsoft® Windows® 95, Windows® 98, Windows® Me,
MicrosoftWindowsNT,version4.0,Windows2000.

REMARQUE : Windows NT 4.0 Server TSE (Terminal Server Edition) et Windows 2000 Server/Advanced Server Terminal Service ne sont pas compatibles avec cet utiliser.

PC

Configuration requise pour l'ordinateur cible :

processeur i486DX4/100 MHz ou supérieur (Pentium 100 MHz ou supérieur conseillé),

32 Mo de mémoire ou plus,
40 Mo (ou plus) d'espace sur le disque dur (espace de stockage des données numériées non compris).

Réseau

Le PC doit être connecté au réseau et pouvoir communiquer avec le protocole TCP/IP.

Pour confirmer les paramètres relatifs au protocole et en ajouter sur l'ordinaireur, se reporter au guide du système d'exploitation utilisé.

Logiciel cible

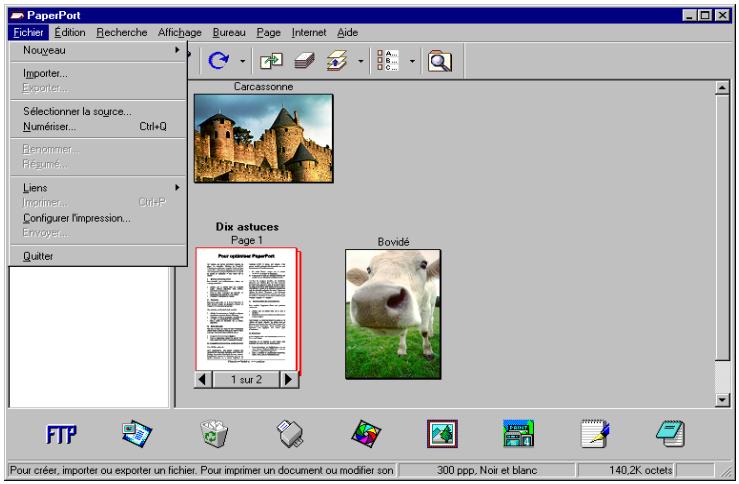

Pour importer des données stockées dans la boîte aux lettres dans un logiciel, ce dernier doit être compatible avec l'interface TWAIN.

Pour connaître les applications compatibles avec la machine, se reporter à l'« Annexe A »

L'utilitaire de numérisation réseau inclus les logiciels suivants :

Pilote de scanner réseau

Pilote de numérisation pour l'importation de données stockées dans la boîte aux lettres de la machine dans le logiciel compatible TWAIN.

Utilitaire Boite aux lettres

Logiciel permettant de consulter, importer ou supprimer les données stockées dans la boîte aux lettres de la machine.

Pour installer ces deux logiciels simultanément, proceder comme suit :

Procedure

1. Cliquer sur Demarrer, puis Exécuter.

La boîte de dialogue Exécuter s'affiche.

1. Insérer le CD-ROM Utilitaire réseau/pilote PCL dans le lecteur de CD-ROM.
2. Saisir le nom du lecteur (par exemple, E:) et le chemin ( Fr\Windows\Scanner\Disk1\Setup), puis cliquer sur OK. Le nom du lecteur varie en fonction du système (PC).

1. Cliquer sur Suivant et poursuivre l'installation.

1. Suivre les instructions à l'écran.
2. À l'issue de l'installation, la boîte de dialogue suivante s'affiche. Cliquez sur « Oui, je veux redémarrer mon ordinateur maintainant.», puis sur Terminer.

L'installation est terminée et Windows redémarre automatiquement.

Cette section présente la procédure de suppression de l'utilitaire de numérisation réseau installé dans Microsoft Windows.

REMARQUE : Lors de la mise à niveau de l'utilitaire de numérisation réseau, s'assurer de désinstaller l'utilitaire de numérisation réseau existant.

Procedure

1. Cliquer deux fois sur Poste de travail, Panneau de configuration, puis sur Ajout/Suppression de programmes.

1. Cliquer sur Utilitaire de numérisation réseau Xerox, puis sur Ajouter/Supprimer.

2. Cliquer sur Oui.

La déinstallation est terminée.

3 Utilisation du scanner

Ce chapitre aborde les points suivants :

Numérisation de documents
Définition de fonctions
Impression/Suppression de documents mémorisés
Préroglages personalisés pour les fonctions de numérisation

Cette section présente la numérisation de documents et le stockage de de documents numérisés dans la boîte aux lettres.

Deux méthodes permettent de numériser les documents.

Stocker les données numériées dans la boîte aux lettres.
Définir le modele de travail et numériser les données, puis transmettre au serveur.

(Lors de l'utilisation des Services de numérisation réseau.)

Consulter les étapes correspondant à l'option définie.

Numériser vers la boîte aux lettres

Pour numériser des documents et les stocker, procédér comme suit :

Procedure

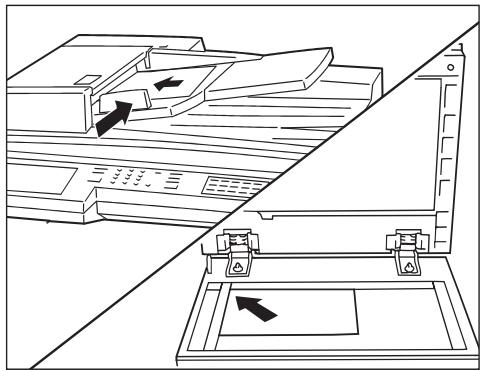

1. Mettre en place les documents.

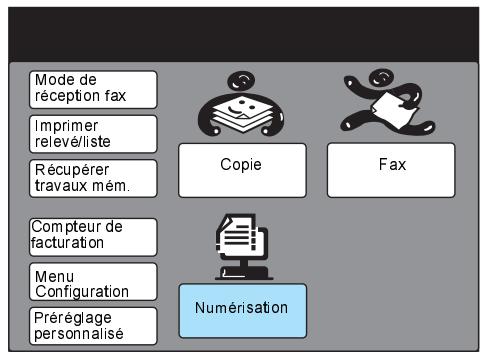

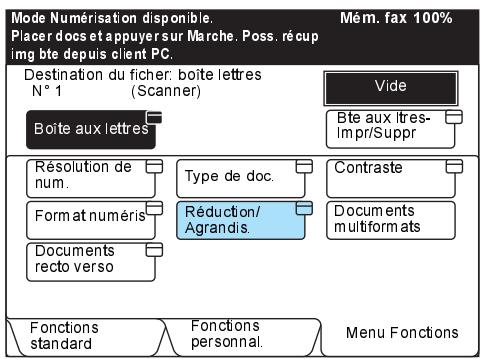

1. Sélectionner Numérisation sur l'écran de menus.

REMARQUE : Appuyer plusieurs fois sur le bouton Sélection fonction du panneau de commande si l'écran de menus ne s'affiche pas.

Pour vérifier les paramètres si le bouton Numérisation ne s'affiche pas, se reporter à la section « Activation de la fonction Salutation », page 2-8.

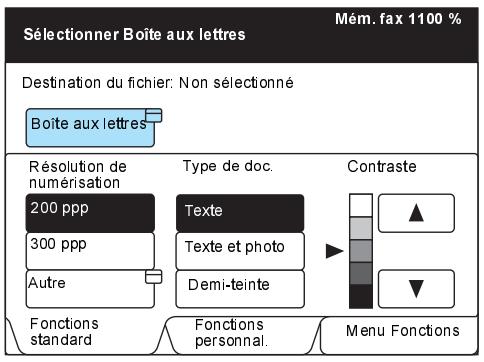

3. Sélectionner Boîte aux lettres.

Pour creer une nouvelle boite aux lettres, se reporter à la section « Création d'une boite aux lettres », page 2-9.

Pour vérifier les paramètres si le bouton Boîtes aux lettres ne s'affiche pas, se reporter à la section « Activation de la fonction Salutation », page 2-8.

1. À l'aide du clavier, saisir le numéro de la boîte aux lettres dans laquelle doit être stocké le document, puis sélectionner Suivant.

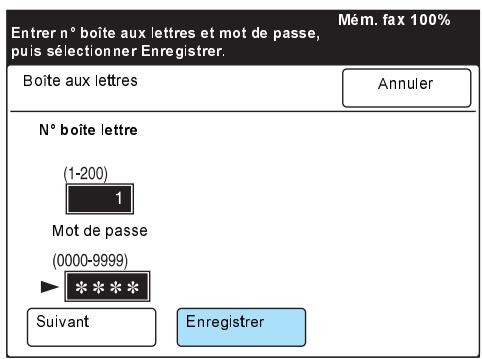

1. À l'aide du clavier, saisir le mot de passer, puis seLECTIONner Enregistrer.

REMARQUE: Le mot de passer s'affiche sous la forme « *** »

1. Sélectionner d'autres fonctions si nécessaire.

Pour plus d'informations sur les options de numérisation, se reporter à la section « Définition de fonctions (Boîte aux lettres) », page 3-7.

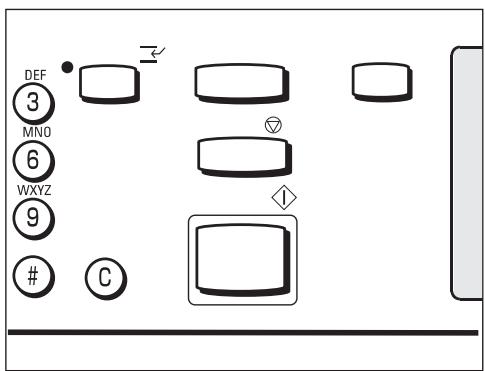

1. Appuyer sur Marche.

La numérisation commence et le document numérique est stocké dans la boîte aux lettres.

Cette section présente la numérisation assistée par les Services de numérisation réseau (optionnel).

Il est possible de numériser un document à partir du fichier (Modèle travail) pour lequel les options de numérisation ainsi que le serveur approprié sont prédéfinis.

Les données numériées sont converties au format TIFF et transmises au serveur approprié.

Il est conseilé de creator le modele travail sur le PC en utilisant l'utilitaire Modèle travail des Services de numérisation reseau, puis de le memoriser sur un serveur.

La machine retrouve automatiquement le travail méorisé sur le serveur.

Pour plus d'informations sur les Services de numérisation réseau, se reporter au Guide de l'utilisateur des Services de numérisation réseau.

Procedure

1. Mettre en place les documents.

1. Sélectionner Numérisation sur l'écran de menus.

REMARQUE : Appuyer plusieurs fois sur Sélection fonction sur le panneau de commande du copieur si l'écran de menus ne s'affiche pas.

Pour vérifier les paramètres si le bouton Numérisation ne s'affiche pas, se reporter à la section « Activation du client FTP», page 2-14.

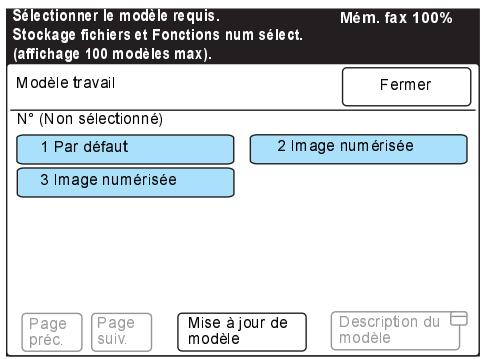

3. Sélectionner Modèle travail.

Pour vérifier le paramètre si le bouton Modèle travail ne s'affiche pas, se reporter à la section « Activation du client FTP», page 2-14.

REMARQUE: Si la fonction Salutation est lancée, l'affichage ne correspond pas à celui indiqué à droite.

1. Sélectionner directement le modele travail. Si le modele travail créé ne s'affiche pas, selectionner Mise à jour de modele.

REMARQUE : Lorsque le bouton Description de modele est sélectionné au cours de la sélection d'un modele travail, une description détaillée s'affiche. Si aucune description n'a été ajoutée lors de la création du modele travail, rien ne s'affiche. Lorsque le bouton Vérifier est maintainé enforcé sur le panneau de commande au cours de la sélection d'un modele travail, il est possible de vérifier le contenu des paramètres de chaque modele travail.

5. Appuyer sur Marche.

La numérisation démarre et les données sont stockées sur le disque dur, puis automatiquement transmises vers le serveur.

REMARQUE: L'administrateur système définit les modèles.

Cette section présente le paramétrage de diverses fonctions de numérisation sur la machine.

Ci-dessous figurent les fonctions de numérisation disponibles :

Résolution de la numérisation
Type de document
Contraste (niveau de densité)
Format de numérisation
Réduction/Agrandissement (pourcentage)

Documents multiformats
Documents recto verso

Selectionner les fonctions de numérisation appropriées et suivre les procédures correspondantes indiquées ci-dessous.

Sélection du niveau de résolution de la numérisation

Il est possible de définir le niveau de résolution des documents à numériser.

Les niveaux de résolution sont 200 ppp (paramètre usine), 300 ppp, 400 ppp et 600 ppp.

Procedure

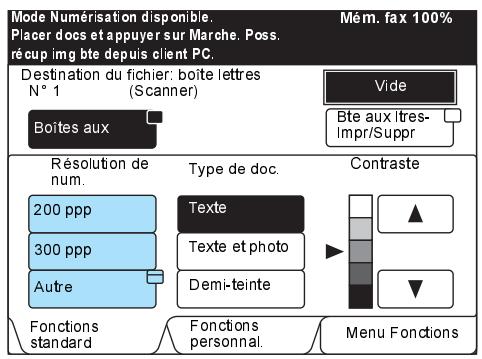

1. Afficher l'écran Fonctions standard et Sélectionner la résolution appropriée.

REMARQUE: Il est également possible de seLECTIONner Résolution de num. sur l'écran Menu Fonctions.

Pour définiR 400 ppp ou 600 ppp, selectionner Autre.

1. Àprous avoir défiñ la résolution, sélectionner Fermer.

Sélection du type de document

Lors de la numérisation d'un document complenant des photos ou du texte, il est possible de selectionner le type de document afin d'obtenir un résultat optimal.

Procedure

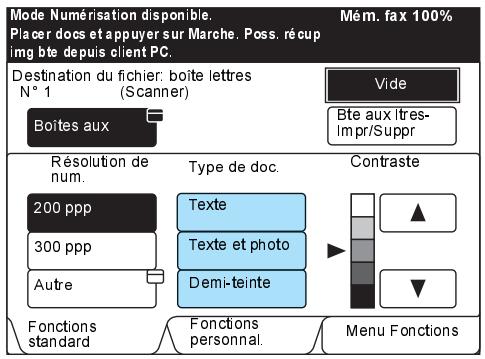

1. Afficher l'écran Fonctions standard et Sélectionner le type de document approprié.

REMARQUE: Il est également possible de selectionner Type de doc. sur l'écran Menu Fonctions.

Sélection du niveau de densité

Il est possible d'ajuster le niveau de densité des documents à numériser.

La machine propose cinq niveaux de densité.

Procedure

1. Afficher l'écran Fonctions standard et Sélectionner la densité appropriée à l'aide des boutons ou .

REMARQUE : Il est également possible deLECTIONner Contraste sur l'écran Menu Fonctions.

Il est possible de selectionner le format de numérisation du document.
Cette fonction permet de numériser au format spécifique et non au format d'origine du document.

Les formats de numérisation sont Auto (paramètre usine), B5, B4, A5, A4, A4 et A3.

REMARQUE : Lors de l'utilisation du chargeur automatique de documents, si le format d'origine est plus petit que le format de numérisation, la machine numérique le document à sa taille d'origine.

Procedure

1. Sélectionner Format de numérisation dans l'écran Menu Fonctions.

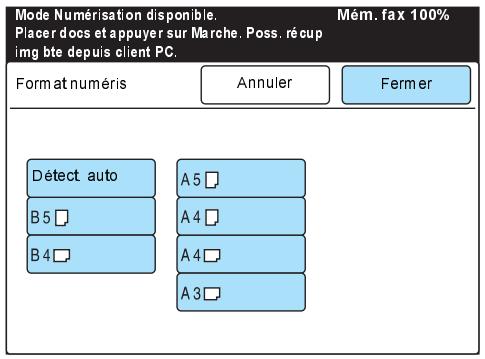

1. Sélectionner le format de numérisation approprié, puis selectionner Fermer.

Il est possible d'agrandir ou de réduire l'image du document lors de la numérisation.

Les pourcentagees varient de 50% à 400% .

REMARQUE: Le paramètre usine pour Réduction/Agrandis. est de 100% .

Procedure

1. Sélectionner Réduction/Agrandis. sur l'écran Menu Fonctions.

1. Sélectionner le pourcentage approprié à l'aide des boutons et , puis sélectionner Fermer.

Il est possible de numériser des documents de formats différents en une seule fois à l'aide du chargeur de documents.

Si cette fonction n'est pas séLECTIONnée, la machine numérique tous les documents au même format que le premier document numérique.

Placer les documents sur le chargeur chargeur de documents pour pouvoir utiliser la fonction Documents multiformats. Si le chargeur de documents n'est pas installé, la fonction Documents multiformats ne peut être utilisé.
Lors du chargement de document de différents formats, placer les documents de grand format au fond du chargeur.
Lors de l'utilisation de la fonction Documents multiformats, utiliser des documents de formats qui peuvent être reconnus automatiquement.
Lorsque le format de numérisation est spécifique, les documents sont numérisés en fonction du format spécifique.
Les documents utilisés avec la fonction Documents multiformats doivent être de grammaque compris entre 50 et 120g / m^2

Procedure

1. Sélectionner Documents multiformats sur l'écran Menu Fonctions.

Chargement de documents

Placer tous les documents dans le chargeur de documents verso en le plaçant contre le guide de document situé à l'intérieur. Ajuster le guide de format afin qu'il soit en contact avec le document du plus grand format.

La machine numérique automatiquement les documents recto verso à l'aide du chargeur de documents.

Selectionner la position de reliure afin de déterminer l'orientation haut/ bas de l'image sur les deux côts des documents à numériser.

Il est possible de selectionner gauche, droit, haut ou bas.

Procedure

1. Sélectionner Documents recto verso sur l'écran Menu Fonctions.

1. Sélectionner la position de reliure appropriée, puis Fermer.

REMARQUE : La position de reliure est définie en fonction de

l'orientation de chargement du document.

Si le haut du document est positionné contre le côte d'alimentation du chargeur, Sélectionner Haut ou Bas.

Il est possible d'imprimer ou de supprimer les documents stockés dans la boîte aux lettres en respectant les procédures indiquées ci-après.

Procedure

1. Sélectionner Numérisation sur l'écran de menus.

REMARQUE: Si l'écran de croite ne s'affiche pas, appuyer sur Sélection Fonction pour qu'il apparaisse.

Pour vérifier le paramètre si le bouton Numérisation ne s'affiche pas, se reporter à la section « Activation de la fonction Salutation », page 2-8.

1. Sélectionner Boîte aux lettres.

Pour creer une boite aux lettres, se reporter à la section « Création d'une boite aux lettres », page 2-9.

Pour vérifier le paramètre si le bouton Boîte aux lettres ne s'affiche pas, se reporter à la section « Activation de la fonction Salutation », page 2-8.

1. Saisir le numero de boite aux lettres à l'aide du clavier.

4. Sélectionner Suivant.

5. À l'aide du clavier, saisir le mot de passer, puis sélectionner Enregistrer.

REMARQUE: Le mot de passerappe apparait sous la forme « *** ». En fonction du paramètre concernant le mot de passer, il n'est peut'être pas nécessaire de saisir de mot de passer.

6. Sélectionner Bte aux Itres-Impr/Suppr.

1. Pour préciser quels documents doivent être imprimés ou supprimés, Sélectionner Sélectionner n° document. Pour imprimer ou supprimer tous les documents, Sélectionner Tous les documents.

Pour plus d'informations sur l'impression de la liste des documents mémorisés qui permet de vérifier le numéro du document, se reporter au Guide de l'utilisateur du télécopieur.

Lors de la sélection de Sélectionner n^ document, entre le numéro de document à 4 chiffres à l'aide du clavier.

1. Sélectionner Imprimer et appuyer sur le bouton Marche pour imprimer le document mémorisé. Sélectionner Supprimer pour supprimer le document mémorisé.

1. Lorsque Supprimer est sélectionné, un message de confirmation s'affiche. Sélectionner Oui.

Préroglages personnalisés pour les fonctions de numérisation

La fonction de préréglage personnelé permet de modifier les paramètres usine d'une fonction fréquement utilisée afin de réduire les étapes d'installation pour les travaux de numérisation.

Ci-après figurent les éléments de paramètres usine modifiables :

Valeurs par défaut écran (4. Valeurs par défaut écran)

Il est possible de faire apparaitre l'onglet de l'écran du mode num. de son choix (Fonctions standard, Fonctions personnel. ou Menu Fonction) dés que le bouton Numérisation est sélectionné.

Écran du mode num.

Il est possible de définir l'affichage de l'écran Fonctions personnal. en organisant la disposition des six boutons de sélection.

Fonctions de numérisation

Il est possible de définir les éléments suivants :

Résolution de numérisation

Type de document
Contraste

Applique la procEDURE ci-après si nécessaire.

Procedure

1. Sélectionner Préréglage personnelisé sur l'écran de menus.

REMARQUE: Si l'écran ne s'affiche pas sur la droite, appuyer sur Sélection Fonction sur le panneau de commande du copieur.

1. Sélectionner l'élement approprié.

Par exemple, Sélectionner Fonctions de numériés.

1. En touchant l'écran ou en utilisant les boutons ou , Sélectionner les éléments appropriés.

Par exemple, sélectionner 1. Résolution de numéris.

1. Sélectionner Entrer/Modifier.
2. Sélectionner la résolution appropriée et Enregistrer.

1. Appuyer sur Annuler tout.

4 Utilisation du client (PC)

Ce chapitre aborde les points suivants :

Utilisation du pilote de scanner réseau
Utilisation de l'utilitaire Bofte aux lettres

Le pilote de scanner réseau permet d'importer l'image mémorisée depuis la boîte aux lettres vers un PC (client) via un réseau.

Cette section présente la méthode d'utilisation du pilote de scanner réseau.

Pour plus d'informations sur l'installation, se reporter à la section « Installation de l'utilitaire de numérisation réseau », page 2-15.

Importation de documents mémorisés

Pour importer des documents mémorisés depuis la boîte aux lettres vers le logiciel, procédér comme indiqué ci-dessous. Dans le cas lié sents, Windows 98 est pris comme exemple.

Procedure

1. Demarrer le logiciel.

REMARQUE: Le logiciel doit être compatible avec l'interface TWAIN.

Pour connaître les applications compatibles avec la machine, se reporter à l'« Annexe A »

1. Cliquer sur la commande de selection du scanner (source) dans le menu Fichier.

1. Cliquer sur Pilote de scanner réseau Xerox, puis sur Sélectionner.

L'exemple illustré dans l'écran à droite est PaperPort. Le nom de la commande de selection du scanner (source) varie selon le logiciel utilisé.

1. Cliquer sur la commande d'importation des données numériées.

L'exemple illustré dans l'écran à droite est PaperPort. Le nom de la commande de selection du scanner (source) varie selon le calculiel utilisé.

1. Cliquer sur le nom du scanner de WorkCentre Pro dans la boîte de dialogue comme indiqué ci-dessous, puis sur Sélectionner le scanner.

REMARQUE: Il est possible de modifier le mode d'affichage des noms de scanners en cliquant sur le bouton Affichage.

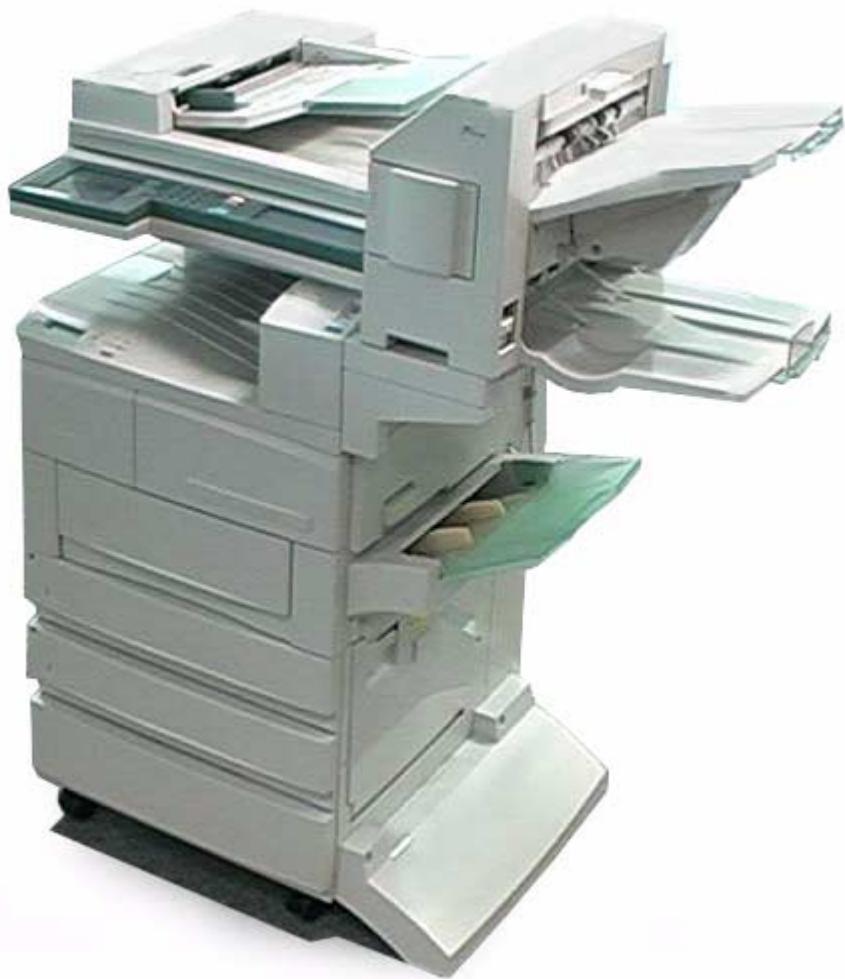

Lorsque la machine WorkCentre Pro 423/428 est connectée au même réseau que l'ordinateur, les noms de scanners s'affichent automatiquement. Pour selectionner un scanner sur un autre réseau, cliquer sur Affichage, puis enter l'adresse IP et le nom du scanner (nom du produit).

Pour changer le nom du scanner ou se connecter à un autre réseau, se reporter à la section « Changement de l'affichage du nom du scanner », page 4-5.

1. Entrer le numéro de la boîte aux lettres qui stocke le document numérique (1 à 200) et un mot de passer à 4 chiffres pour la boîte aux lettres (quatre chiffres), puis cliquer sur Ouvrir la boîte aux lettres.

REMARQUE: Le mot de passer s'affiche sous la forme « *** »
Il se peut que le mot de passer ne soit pas requis selon le paramétrage de l'option Mot de passer.
Cocher la case Enregistrer mot de passer pour passer directement à l'étape 7 la fois suivante.

1. Sélectionner le fichier à importer, puis cliquer sur Importer.

REMARQUE : Il est possible d'importer plusieurs documents simultanément.

Il est également possible de selectionner les boutons Importer, Supprimer et Actualiser à partir du menu contextual en cliquant sur le bouton droit de la souris.

Clquer sur le bouton Aide pour afficher l'aide en ligne afin d'obtenir une description des options du pilote de scanner réseau.

1. Le bouton Importer permet d'afficher la boîte de dialogue illustrée ci-dessous et de transférer les données.

1. Les données sont importées dans le logiciel actif et le document est supprimé de la boîte aux lettres.

Le pilote de scanner réseau décompressse les données et les importe dans l'application au format BMP.

Cette boîte de dialogue permet de changer le mode d'affichage du scanner.

Cliqueur sur Affichage dans la boite de dialogue de selection du scanner pour spécifier le nom du scanner. Sélectionner le scanner dont le nom doit être modifié en procédant comme suit.

Réseau

Si l'option Réseau est sélectionnée, la machine recherche le nom du scanner dans le fjichier HOSTS dans \WINDOWS\HOSTS sous

Windows 95, Windows 98, Windows Me et dans

\WINNT\SYSTEM32\DRIVERS\ETC\HOSTS sous Windows NT 4.0 et Windows 2000.

Si le scanner réseau n'est pas enregistré pour chaque fichier HOSTS, le nom enregistré dans le serveur DNS du réseau s'affiche.

Si le scanner réseau n'est pas enregistré dans le serveur DNS ou si le serveur DNS n'est pas utilisé, le nom du modèle et l'adresse IP s'affichent.

Fichier local

Affiche le nom du scanner enregistré au format du fichier HOSTS dans le fichier spécifique. Lors de l'affichage du nom du modele, l'adresse IP apparait si le scanner reseau n'est pas encore enregistré dans le fichier spécifique ou si aucun fichier n'est indiqué. Par exemple :

Affiche le nom des scanners sur les autres réseaux. Étant donné que l'identification et l'affichage des scanners se font automatiquement uniquement s'ilts appartiennent au même réseau, il est nécessaire d'entrée l'adresse IP et le nom du scanner dans ce champ pour afficher les scanners des autres réseaux. Cependant, si la communication via TCP/IP avec les scanners ajoutés échoue, il est impossible de les utiliser.

REMARQUE: Configurer le scanner et s'assurer qu'il peut être utilisé dans un environnement TCP/IP si le scanner est déjà connecté à un autre réseau.

1. Cocher la case Afficher d'autres scanners réseau.
2. Cliquer sur Ajouter.
3. Entrer l'adresse IP de la machine à connecter et le nom du scanner correspondant, puis cliquer sur OK.

Modification des paramètres d'importation

Il est possible de modifier l'affichage d'un document ou de changer de méthode d'importation lors de l'importation d'un document depuis la boîte aux lettres.

Cliqueur Sur Paramètres pour modifier le paramétrage de la boîte de dialogue.

Définir le paramétrage requis en procédant comme suit.

Ordre d'importation

Selectionner l'ordre d'importation des fichiers image.

Lorsque l'option Nouveau =>Ancien est selectionnée, les fichiers les plus recents sont importés en premier.

Lorsque l'option Ancien => Nouveau est sélectionnée, l'ordre est inversé.

Affichage de la liste

Selectionner le mode d'affichage des fichiers.

Fichier

Affiche le nombre total de pages pour chaque fichier multipage.

Page

Affiche chaque page du filier multipage séparément. Utiliser cette option pour l'importation aléatoire de pages depuis un logiciel qui ne permet pas d'importer plusieurs pages.

Image inversée

Inverse les couleurs des zones des images en noir et blanc. Utiliser cette option pour inverser les couleurs des images importées par le logiciel.

ACTIVER

Inverse les couleurs.

DÉSACTIVER

N'inverse pas les couleurs.

Enregister sous

Spécifie un réseau qui sera utilisétemporairement pour enregistrer le document lors de l'importation. Choiser un lecteur proposant un espace suffisant.

L'utilitaire Boîte aux lettres proposé les fonctions suivantes :

Confirmation des documents stockés dans la boîte auxlettres.
Suppression des documents stockés dans la boîte auxlettres.

Acquisition de documents stockés dans la boîte aux lettres à des intervalles réguliers. Lorsque les nouveaux documents sont stockés dans la boîte aux lettres, le PC émet un signal sonore ou affiche une icône.
Importation du nouveau document depuis la boîte aux lettres et enregistrement au format TIFF.

La procédure ci-après présente l'utilisation de l'utilitaire Bofte aux lettres.

Confirmation/Suppression/Importation de documents stockés

Cette section présente la confirmation, la suppression et l'importation d'un document stocké dans la boîte aux lettres de la machine au moyen de l'utilitaire Boîte aux lettres.

Procedure

1. Cliquer sur Demarrer dans la barre des tâches, puis Sélectionner Utilitaire Boîte aux lettres dans Programmes> Xerox> Utilitaire.

REMARQUE: Si le nom d'un autre dossier a eté spécifié à l'installation, remplacer le chemin Programmes> Xerox> Utilitaire par celui spécifié.

1. Sélectionner la machine dans la liste, puiscliner sur Sélectionner le scanner. Pour changer le nom du scanner,cliner sur Affichage.

REMARQUE : Lorsqu'une machine est connectee au meme reseau que I'ordinateur, les noms de scanners s'affichent automatique. Pour selectionner un scanner sur un autre reseau, cliquer sur Affichage, puis entrer I'adresse IP et le nom du scanner (nom du produit).

Pour changer le nom du scanner ou se connecter à un autre réseau, se reporter à la section « Changement de l'affichage du nom du scanner », page 4-5.

1. Entrer le numéro de la boîte aux lettres (1-200) dans laquelle le document est mémorisé.
2. Entrer un mot de passer à 4 chiffres pour la boîte aux lettres et cliquer sur Ouvrir la boîte aux lettres.

REMARQUE: Le mot de passer s'affiche sous la forme « *** »
Il se peut que le mot de passer ne soit pas requis selon le paramétrage de l'option Mot de passer.
Cocher la case Enregistrer mot de passer pour passer directement à l'étape 4 la fois suivante.

VOIR: Le bouton Aide permet d'afficher l'aide en ligne afin d'obtenir une explication de chaque option de l'utilitaire Boîte aux lettres.

1. Confirmer le fjichier sélectionné dans la liste. Pour supprimer un fjichier, le sélectionner et cliquer sur Supprimer.

Importation du document stocké dans la boîte aux lettres

Si la case Importer tous les documents existants de la boîte de dialogue Paramètres est cochée, le bouton Actualiser illustré dans la figure ci-dessous est remplaced par le bouton Importer.

Pour la configuration des propriétés de l'importation de documents, se reporter à la section « Définition des propriétés », page 4-10.

Le bouton Importer permet d'importer tous les documents mémorisés et de les enregistrer dans le réseau spécifique (c: \temp par défaut) sous le format TIFF.

À ce stade, le nom du fichier se présente comme suit :

Adresse IP - N° de boîte auxlettres - N° de fichier - Date - Heure.tif

Exemple : 123045123045- 003- 0013- 0101111937.tif

Définition des propriétés

Il est possible de configurer le fonctionnement de l'utilitaire Boite aux lettres et la fonction d'importation.

Pour définiir les propriétés, cliquer sur Paramètres dans la boîte de dialogue de l'utilitaire Boîte aux lettres.

Obtenir les informations lors du redémarrage de Windows.

Spécifier d'afficher automatiquement ou non le dernier fichier importé depuis le scanner réseau lors de l'ouverture de l'utilitaire Boîte aux lettres à partir de la barre des tâches ou d'une icône.

Réglage de l'heure

Spécifier l'intervalle de temps (en minutes) d'actualisation de la liste des fichiers de l'utilitaire Boîte aux lettres. La plage des valeurs est comprise entre 1 et 60 minutes.

Importer tous les documents existants.

Cocher cette case pour importer automatique tous les fichiers existants depuis l'utilitaire Boîte aux lettres à intervalles réguliers. Le bouton Propriétés d'importation est actif uniquement lorsque cette case est cochée. En outre, le bouton Actualiser de la boîte de dialogue de l'utilitaire Boîte aux lettres est replacé par le bouton Importer.

Pour définir les propriétés de l'importation, se reporter à la section « Propriétés d'importation », page 4-12.

Notification

Spécifie la méthode de notification automatique lorsque de nouveaux fichiers sont stockés dans la boîte aux lettres ou lorsque le nombre de fichiers diminue une fois le salarié défini par l'option Réglage de l'heure écoulé.

Animation s'affiche lorsque le fichier change d'etat. Cette mention s'affiche également lorsque l'utilitaire est reduit à une icône ou à une barre de tâches.

Son

L'option Son permet d'informer du changement d'etat du fjichier. Il est possible de spécifique le fjichier audio souhaité (au format .wav) en cliquant sur le bouton Parcourir.

REMARQUE : Les utilisateurs de PC non équipés de carte son ne peuvent pas spécifique de fichier audio.

Type de fichier

Spécifie le type des fichiers stockés dans la boîte aux lettres à afficher. Selon le modèle de la machine, les options Télécopie reçue et Mémoriser pour interrogation risquent de ne pas s'afficher.

Trois types de fichiers sont disponibles :

Image numérisée : fichiers image numérisés depuis un scanner réseau.

Télécopie reçue : fichiers de télécopie reçus d'une machine distante.

Mémoriser pour interrogation : fichier mémorisé pour interrogation.

Cliquer pour afficher la boîte de dialogue, puis spécifier le type de compression et le lecteur et/ou dossier requis.

Ordre d'importation

Selectionner l'ordre d'importation des fichiers image.

Lorsque l'option Nouveau =>Ancien est selectionnée, les fichiers les plus recents sont importer en premier.

Lorsque l'option Ancien Nouveau est seLECTIONnée, l'ordre est inversé.

Type de compression

Enregistre toutes les pages des fichiers importés en tant que fichiers TIFF. Sélectionner MMR ou MH comme format de compression.

Enregister sous

Spécifier un dossier de destination pour les fichiers automatiquement importés. Choisir un lecteur haute capacité avec une quantité élevé d'espace libre. Les fichiers enregistrés dans ce dossier sont au format TIFF multipage. Les noms de fichiers sont créés automatiquement en fonction de l'adresse IP du scanner, du n^ de boîte aux lettres, du n^ de fichier et de la date.

5 Précautions et limites

Ce chapitre aborde les points suivants :

Précautions et limites
Résolution d'incidents

Cette section présente les précautions à prendre lors de l'utilisation du scanner ainsi que ses limites.

Pour connaître les précautions d'utilisation et les limites du pilote de scanner réseau ou de l'utilitaire Boîte auxlettres, se reporter au fichier lisezmoi.txt dans \Fr\Windows\Scanner\Readme sur le CD-ROM Utilitaire réseau/pilote PCL (Windows).

Activation de la fonction Salutation ou Client FTP

À l'issue de l'activation de la fonction Salutation ou Client FTP depuis le panneau de commande de l'imprimante,mettre la machine hors tension, puis sous tension de nouveau.

Utilisation simultanée du pilote de scanner réseau et de l'utilitaire Boîte aux lettres

Il est impossible d'acceder à la machine à l'aide de l'utilitaire Bofte aux lettres et du pilote de scanner réseau simultanément.

Importation depuis plusieurs PC

Il est impossible d'importer le document depuis la machine à l'aide du pilote de scanner réseau ou de l'utilitaire Boîte aux lettres lorsqu'un autre ordinateur l'importe.

Impression d'un document mémorisé

Il est impossible d'imprimer le document numérique en sélectionnant Impr./Suppr. documents à partir du bouton Boîte aux lettres locale dans l'écran de menu des fonctions de télécopie de la machine.

Récupération depuis la boîte aux lettres de la machine

Lorsque le terminal distant recupère un document dans la boîte aux lettres de la machine, le document numérique ne peut pas être transmis.

Utilisation des Services de numérisation réseau

Il est possible de récapuerer un maximum de 100 modèles provenant du serveur à l'aide de la machine.

Utilisation du fichier TIFF

Le fichier TIFF créé avec les Services de numérisation reseau ou l'utilitaire Boite aux lettres est comprés au format MMR, MR ou MH. Lors de l'ouverture de ces fichiers, utiliser le logiciel correspondant.

Format de numérisation

Le format de numérisation maximal pour une page est A3.

REMARQUE : Avec une résolution de 600 ppp pour les documents au format A3, les documents risquent de ne pas etre numériés en raison d'une capacité de mémoire insuffisante.

Lors de la numérisation de documents avec des photos, les documents risquent de ne pas être numériés en raison d'une capacité de mémoire insuffisante.

Nombre de pages du document mémorisé

Le nombre maximum de pages d'un document numérique est de 66 pour un document de format standard A4. Définir l'option Contraste sur Standard et la résolution sur 200 ppm.

REMARQUE: Le nombre maximum de pages mémorisées varie en fonction des paramètres Activé/Désactivé des options, ainsi que des paramètres Contraste et Résolution.

Pour plus d'informations, se reporter au Guide de l'utilisateur du télécopieur.

Nombre maximum de pages numériées (boîte aux lettres)

Le nombre maximum de pages de document pouvant être numériées simultanément à l'aide de la fonction de boîte aux lettres est de 50 pages.

Mise à niveau de l'utilitaire de numérisation réseau

Lors de la mise à niveau de l'utilitaire de numérisation réseau, s'assurer de désinstaller l'utilitaire de numérisation réseau existant.

Voir « Désinstallation », page 2-18.

Cette section explique la façon de résoudre les incidents lorsqu'une erreur se produit lors de l'utilisation de la fonction de scanner.

Lorsqu'une erreur de type non fonctionnement de la machine se produit, se reporter au Guide de l'utilisateur du copieur.

Symptômes	Points à vérifier
Le bouton Numérisation ne s'affiche pas sur l'écran tactile.	Appuyer sur le bouton Annuler tout sur le pan-neau de commande du copieur.Si le scanner ne s'affiche toujours pas sur l'écran tactile, vérifier sur le panneau de commande de l'imprimante que l'options Salutation ou Client FTP est activée.Voir « Préparation à l'utilisation de la fonction Boîte aux lettres», page 2-5.Voir « Préparation à l'utilisation des Services de numérisation réseau», page 2-12.
Le document numérique n'est pas envoyé à l'ordinateur.	La machine est en mode d'économie d'énergie.Appuyer sur le bouton Mode veille sur le pan-neau de commande du copieur pour annuler le mode d'économie d'énergie. À l'issue du démarrage de la machine, patienter quelques instantes et numériser de nouveau le document.
Le code d'erreur s'affiche sur le panneau de commande de l'imprimante.Erreur résolue(***-***)Exemple: « * » indique le nombre.	Pour résoudre le problème, se reporter au Guide de l'utilisateur de l'imprimante.

A Annexe

Ce chapitre aborde les points suivants :

Impression de la Liste des modèles
Logiciels compatibles

Cette section explique comment imprimer la liste des modèles depuis la machine.

La Liste des modèles répertorie les paramètres du Serveur de stockage de modèles définit par l'Assistant Gestion de numérisation des Services de numérisation réseau (optionnel).

Il est possible d'imprimer la Liste des modeles en utilisant le panneau de commande de l'imprimante de la machine.

Pour connaître les logiciels d'application compatibles avec le pilote de scanner réseau, consulter le filchier lisezmoi.txt Pilote de scanner réseau du CD-ROM Utilitaire réseau/Pilote PCL.

Pour afficher le fjichier lisezmoi Pilote de scanner réseau, selectionner : \Fr\Windows\Scanner\Readme\Readme.txt.

A

Adresse IP

définition 2-5

Affichage de la liste 4-7

B

Boite aux lettres

Creation 2-9

C

Client FTP

Activation 2-14

D

Enregister sous 4-7, 4-12

F

Fichier local 4-5

1

Image inversée 4-7

Importer tous les documents existants 4-11

N

Noms de scanners existants sur d'autres réseaux 4-5

Notification 4-11

0

Ordre d'importation 4-6

P

Paramètres d'importation

modification 4-6

R

Réglage de l'heure 4-11

Réseau 4-5

s

Salutation

Activer 2-8

Services de numérisation réseau 2-12

T

Type de compression 4-12

U

UDP

Activer 2-12

Utilisation 4-1

Utilitaire de scanner réseau

Déinstallation 2-18

Installation 2-16
