COPYCENTRE C90 DIGITAL COPIER - Copieur numérique XEROX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Copieur numérique
Caractéristiques techniques principales	Vitesse d'impression jusqu'à 90 pages par minute, résolution d'impression jusqu'à 600 x 600 dpi
Alimentation électrique	220-240 V, 50/60 Hz
Dimensions approximatives	Dimensions : 1 200 mm x 1 200 mm x 1 200 mm
Poids	Environ 300 kg
Compatibilités	Compatible avec divers systèmes d'exploitation, y compris Windows et Mac OS
Fonctions principales	Copie, impression, numérisation, envoi de fax
Entretien et nettoyage	Nettoyage régulier des rouleaux et des surfaces internes recommandé, remplacement des toners et des pièces d'usure selon les indications du fabricant
Pièces détachées et réparabilité	Disponibilité de pièces détachées, réparabilité facilitée par un accès aux composants internes
Sécurité	Fonctionnalités de sécurité intégrées, y compris le chiffrement des données et l'authentification utilisateur
Informations générales utiles	Idéal pour les bureaux de taille moyenne à grande, conçu pour un usage intensif

FOIRE AUX QUESTIONS - COPYCENTRE C90 DIGITAL COPIER XEROX

Pourquoi ma machine Xerox CopyCentre C90 ne démarre-t-elle pas?

Vérifiez que la machine est correctement branchée et que l'alimentation est fonctionnelle. Assurez-vous également que le câble d'alimentation est en bon état.

Comment résoudre un bourrage papier sur ma Xerox CopyCentre C90?

Ouvrez les différents compartiments de la machine pour localiser le bourrage. Retirez délicatement le papier coincé en veillant à ne pas déchirer le papier.

Pourquoi mes copies sont-elles floues ou de mauvaise qualité?

Vérifiez l'état des cartouches d'encre et assurez-vous qu'elles ne sont pas vides. Nettoyez également le verre de numérisation pour enlever toute saleté ou débris.

Comment changer la cartouche d'encre sur ma Xerox CopyCentre C90?

Ouvrez le panneau d'accès des cartouches, retirez la cartouche vide et insérez la nouvelle cartouche en suivant les instructions du manuel d'utilisation.

Que faire si ma Xerox CopyCentre C90 affiche un message d'erreur?

Consultez le manuel d'utilisation pour identifier le code d'erreur. Souvent, il s'agit d'un problème mineur qui peut être résolu en redémarrant la machine ou en vérifiant les paramètres.

Comment effectuer un entretien préventif sur ma machine?

Il est recommandé de nettoyer régulièrement le verre de numérisation, de vérifier et de remplacer les cartouches d'encre et de maintenir la machine dans un environnement propre et sec.

Pourquoi la machine ne reconnaît-elle pas le papier que j'utilise?

Assurez-vous que le papier utilisé est conforme aux spécifications de la machine. Vérifiez également que le papier est correctement chargé dans le bac.

Comment imprimer en recto verso avec la Xerox CopyCentre C90?

Accédez aux paramètres d'impression dans le logiciel que vous utilisez. Sélectionnez l'option 'Impression recto verso' avant de lancer l'impression.

Que faire si l'écran tactile ne répond pas?

Essayez de redémarrer la machine. Si le problème persiste, vérifiez si l'écran est endommagé ou si un nettoyage est nécessaire.

MODE D'EMPLOI COPYCENTRE C90 DIGITAL COPIER XEROX

CopyCentre C65/C75/C90

Guide de l'utilisateur

Mai 2003

604S13901

Modèle Xerox

Nombre de série

Rédigé par :

Xerox Corporation

800 Phillips Road - Bldg. 845-17S

Webster, New York 14580

Adapté et traduit par :

Service de francisation

Xerox Canada Itée

Montréal, Québec

© 2003, Xerox Corporation. Tous droits réservés.

La protection des droits de reproduction s'applique à l'ensemble des informations et documents prévus aux termes de la loi, quels que soient leur forme et leur contenu, y compris aux données générées à partir de logiciels et qui s'affichent à l'écran (profils, pictogrammes, écans, presentations etc.)

Xerox®, The Document Company®, le X®numérique et Document Centre sont des marques de Xerox Corporation ou de Xerox (Europe) Limited.

Le Document Centre ST inclut un système de mise en application de LZW enregistrée sous le numero de brevet américain 4,558,302.

Les noms des produits utilisés dans ce manuel peuvent être des marques commerciales ou des marques déposées de leurs compagnies respectives et sont reconnus par la presente.

Ce document contient des images d'écrans créés à l'aide du logiciel Zinc Application Framework, version 3.5 © Janvier 1997 Zinc Software Inc.

Xerox est un partenaire de ENERGY STAR et ce produit est conforme aux specifications du programme ENERGY STAR établies par l'agence fédérale américa (EPA).

Xerox respecte les normes de qualification Blue Angel en termes d'efficacité d'énergie.

Les informations figurant dans ce manuel sont correctes au moment de la première publication. Xerox se réserves le droit de modifier sans prévis les caractéristiques et les specifications du produit décrites dans ce document.

Document Centre ST inclut un logiciel fourni par The Internet Software Consortium.

Copyright (c) 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003

The Internet Software Consortium - DHCP. Tous droits réservés.

L'utilisation et la distribution de ce logiciel, sous forme de code source ou sous forme binaire, avec ou sans modification, ne sont autorisées que dans les conditions suivantes :

Toute distribution du code source doit être accompagnée du copyright ci-dessus et de l'avis suivant.

Pour toute distribution sous forme binaire, la documentation et tout autre matériel fournis à cette occasion doivent réproduire le copyright ci-dessus, la liste des conditions ainsi que l'avis suivant.

Ni le nom de The Internet Software Consortium - DHCP ni ceux de ses partenaires ne peuvent ettre utilisés pour garantir ou promouvoir des produits dérivés de ce logiciel, sans autorisation ecrite spécifique.

Ce logiciel est fourni par The Internet Software Consortium et ses partenaires " telquel " et toutes garanties expresses ou implicites, y compris mais non limitées aux garanties implicites de qualité marchande ou d'adaptation à un but spécifique, sont exclues. The Internet Software Consortium et ses partenaires ne seront enaucun cas tenu à réparation d'un préjudice, que ce soit à titre direct, indirect, accessoire, spécial, de pénalité ou pour des raisons imprévisibles (y compris mais non limite au recours à des biens ou des services de substitution, à la perte d'utilage, de données ou de profits ou à l'interruption d'activité)quelle qu'en soit la cause et quel que soit le principe de responsabilité invoqué, à titre contractuel, au titre de la responsabilité du fait des produits ou à titre dédictuel (y compris la négligence ou autre), résultat de celuique maniere que ce soit de l'utilisation de ce logiciel, même s'il est informé de possibilité d'un tel préjudice.

CE

Approbations et certifications

Le symbole CE figurant sur ce produit est garant de la conformité du matériel Xerox aux directives de l'Union europeenne entrant en vigueur aux dates indiquées :

1er Janvier 1995 :

Directive 73/23/CEE du Conseil, amendée par la Directive 93/68/CEE, concernant le rapprochement des législations des États membres relatives au matériel électrique destiné à être employé dans certaines limites de tension.

1er Janvier 1996 :

Directive 89/336/CEE du Conseil, concernant le rapprochement des législations des États membres relatives à la compatibilité electromagnétique.

9 mars 1999 :

Directive 99/5/CE du Conseil, concernant les équipements hertziens et les équipements terminaux de télécommunications et la reconnaissance mutuelle de leur conformité.

La garantie de conformité complète, avec une description détaillée des directives et normes concernées, peut être obtenue sur simple demande auprès d'un représentant Xerox ou à l'adresse suivante :

Ce système a été testé et déclaré conforme aux limites de sécurité et d'interférence avec les ondes radio. Toute modification non autorisée, telle que l'avout de nouvelles fonctions ou la connexion de périphériques externes peut annuler l'autorisation de faire fonctionner ce matériel. Contacter Xerox pour obtenir une liste des accessoiresapprovés.

ATTENTION

Pour pouvoir utiliser cet apparéil à proximité d'équipement industriel, scientifique et Médical (ISM), il peut s'avérer nécessaire de limiter les radiations émanant de ces apparéils ou de prendre des mesures spéciales.

ATTENTION

Des cables blindés doivent être utilisés pour être conformes aux directives EMC (89/336/EEC).

Electricity at Work Regulation au Royaume-Unis

L'Electricity at Work Regulation 1989 est entre en vigueur en Angleterre et au pays de Galles le 1er avril 1990. En vertu de ce règlement, tous les employeurs et travaillleurs indépendants doivent veiller à ce que les systèmes électriques dans leurs locaux, ainsi que les apparciels électriques qui leur sont connectés, soient construits, entretenus et utilisés de façon à prévenir, dans des limites raisonnables, le danger.

Tous les apparèils Xerox ont été conçu en fonction de rigoureuses normes en matière de sécurité. Ils ont tous subi divers tests stricts relativement à la sécurité, notamment des tests de continuité de masse, de résistance à l'isolation et de rigidity diélectrique. Les usines de fabrication de Xerox Limited, qui ont obtenu l'homologation ISO 9000 en matière de qualité, sont assujetties à des vérifications régulières par le British Standards Institution ou par un organisme national comparable de normalisation.

Le matériel Xerox qui a fait l'objet de service et d'entretien adéquats et réguliers ne doit pas subir d'essais spécifique supplémentaires en matière de sécurité conformément à l'Electricity at Work Regulation 1989. Les clients qui désirent effectuer des tests de sécurité doivent communiquer avec le Centre technique de Xerox Limited (voir page 1) pour obtenir des consels avant la mise en oeuvre des tests.

Toutefois, le matériel Xerox doit faire l'objet de service et d'entretien ajustats et réguliers en tout temps.

QUESTION: Qu'est-ce que l'Electricity at Work Regulation? RÉPONSE: L'Electricity at Work Regulation 1989 est entre en vigueur en Angleterre et au pays de Galles le 1er avril 1990. En vertu de ce règlement, tous les employeurs et travaillleurs indépendants doivent veiller à ce que les systèmes électriques dans leurs locaux, ainsi que les apparciels électriques qui leur sont connectés, soient construits, entretenus et utilisés de façon à prévenir, dans des limites raisonnables, le danger.

QUESTION : Est-ce que Xerox observe l'Electricity at Work Regulation ?

Réponse : En vertu de ce règlement, tous les employeurs et travaillleurs indépendants doivent veiller à ce que les systèmes électriques dans leurs locaux soient effectivement sécuritaires.

Ce règlement ne s'applique pas, entre autres, aux fabricants et aux fournisseurs de ces systèmes électriques.

Toutefois, soyez assure que tout le matériel Xerox que Xerox Limited et ses distributeurs autorisés procurent aux clients est conforme aux lois et normes pertinentes.

QUESTION : Le matériel Xerox est-il sécuritaire ?

RéPONSE : Tout le matériel Xerox fourni par Xerox Limited et ses distributeurs autorisés est conforme aux lois et normes pertinentes.

QUESTION : Le matériel Xerox dans mes locaux est-il sécuritaire ?

RéPONSE : Tout le matériel Xerox fourni par Xerox Limited et ses distributeurs autorisés est conforme à toutes les lois et normes pertinentes. Toutefois, comme tout le matériel électrique, il doit faire l'objet de service et d'entretien réguliers par des personnes compétentes.

Les spécialistes du Service technique de Xerox Limited veillent à ce que le matériel Xerox fasse l'objet de service et d'entretien conformément aux rigoureuses normes de Xerox en matière de sécurité. Si vous désirez obtenir un tel service et un tel entretien, veuilles communiquer avec le Service technique de Xerox Limited. Celui-ci sera heures de vous aider à ce sujet.

QUESTION : Est-ce que le matériel Xerox dans mes locaux est conforme aux Electricity at Work Regulations ?

RéPONSE : Tous les employeurs et travaillleurs indépendants doivent veiller à ce que les systèmes électriques dans mes locaux, y compris le matériel Xerox, soient sécuritaires.

Le Service de sécurité en matière de produits de Xerox Limited a préparé un guide qui contient une liste de tests à faire effectuer par le Service technique de Xerox Limited. CES TESTS DOIVENT ÉTRE EFFECTUÉS SEULEMENT PAR DES PERSONNES QUI POSSEDEDENT LES APTITUDES, LES CONNAISSANCES ET L'EXPÉRIENCE NÉCESSAIRES.

Pour obtenir de l'information supplémentaire, communiquer avec le Service technique de Xerox Limited.

L'UTILISATION DE MÉTHODES ET DE MATÉRIEL INAPPROPRIÉS EN MATIÈRE DE TESTS PEUT ENTRAIÑER DES RÉSULTATS TROMPEURS, AINSI QUE DES BLESSURES CORPORELLES POUVANT ALLER JUSQUÀ LA MORT OU DES DOMMAGES AUX BIENS.

QUESTION : J'aimerais effectuer mes propres tests de sécurité sur le matériel Xerox dans mes locaux.

RéPONSE : Bien sûr, vous pouvez demander l'exécution des tests que vous jugez nécessaires pour vous assurer que votre matériel Xerox est sécuritaire. Le Service technique de Xerox Limited sera heures de vous conseiller à ce sujet.

QUESTION: J'ai besoin de rapport sur tous les tests.

RéPONSE : ÀpRES avoir effectué tous les tests, le spécialiste du Service technique de Xerox Limited vous remettra un certificat qui en détaillé les résultats.

Si une défectuosité est constatée, le matériel Xerox sera mis hors fonction et déconnecté jusqu'à ce que la défectuosité ait été corrigée. On vous informera des mesures permettant de corriger cette défectuosité.

REMARQUE : VOUS DEVEZ VOUS ASSURER QUE VOTRE MATÉRIEL XEROX EST SECURITAIRE EN TOUT TEMPS.

Veuillez communique avec nous si vous avez des questions relativement au matériel fourni dans le present document.

Numero de téléphone: [phone]

Directive 99/5/CE relative aux équipements hertziens et équipements terminaux de télécommunications

L'option Modem RDT du Document Centre de Xerox a etecertifiée conforme à la directive 99/5/EC par Xerox (Europe) Limited. Cette option a eté conçue pour fonctionner avec le réseau public commuté et les autocommuteurs privés compatibles des pays suivants :

Allemagne	France	Norvège
Autriche	Grèce	Pays-Bas
Belgique	Irlande	Portugal
Danemark	Islande	Royaume-Uni
Espagne	Italie	Süède
Finlande	Luxembourg	Suisse

En cas de problème, s'adresser à votre interlocuteur Xerox local.

Le modem peut être configuré pour fonctionner avec les réseaux téléphoniques d'autres pays. Pour ce faire, contacter votre interlocuteur Xerox local. Aucun réglage utiliser n'est prévu pour ce modem.

REMARQUE : Bien que le modem puisse être configuré pour fonctionner en mode tonalité (DTMF) ou en mode impulsion, il est recommendé d'utiliser de préférence le mode DTMF. Ce mode permet une prise en charge plus fiable.

La modification ou le branchement de cet apparéil sur un dispositif de contrôle externe (matériel ou logiciel), sans l'autorisation préalable de Xerox, peut annuler la certification de ce produit.

Table des matières

Consignes de sécurité 1

Symboles 2

Sécurité électrique 2

Arrêt d'urgence 4

Débranchement de la machine 4

Sécurité ozone 5

Sécurité laser 6

Sécurité relative au fonctionnement 7

Certification relative aux machines à très BASSE tension 9

Introduction 11

Impression à partir d'un poste de travail 12

Impression à partir du serveur Web intégré (Services Internet) 13

Impression à partir du port USB (fonction facultative) 14

Apartiderela machine 15

Aide-memoire 18

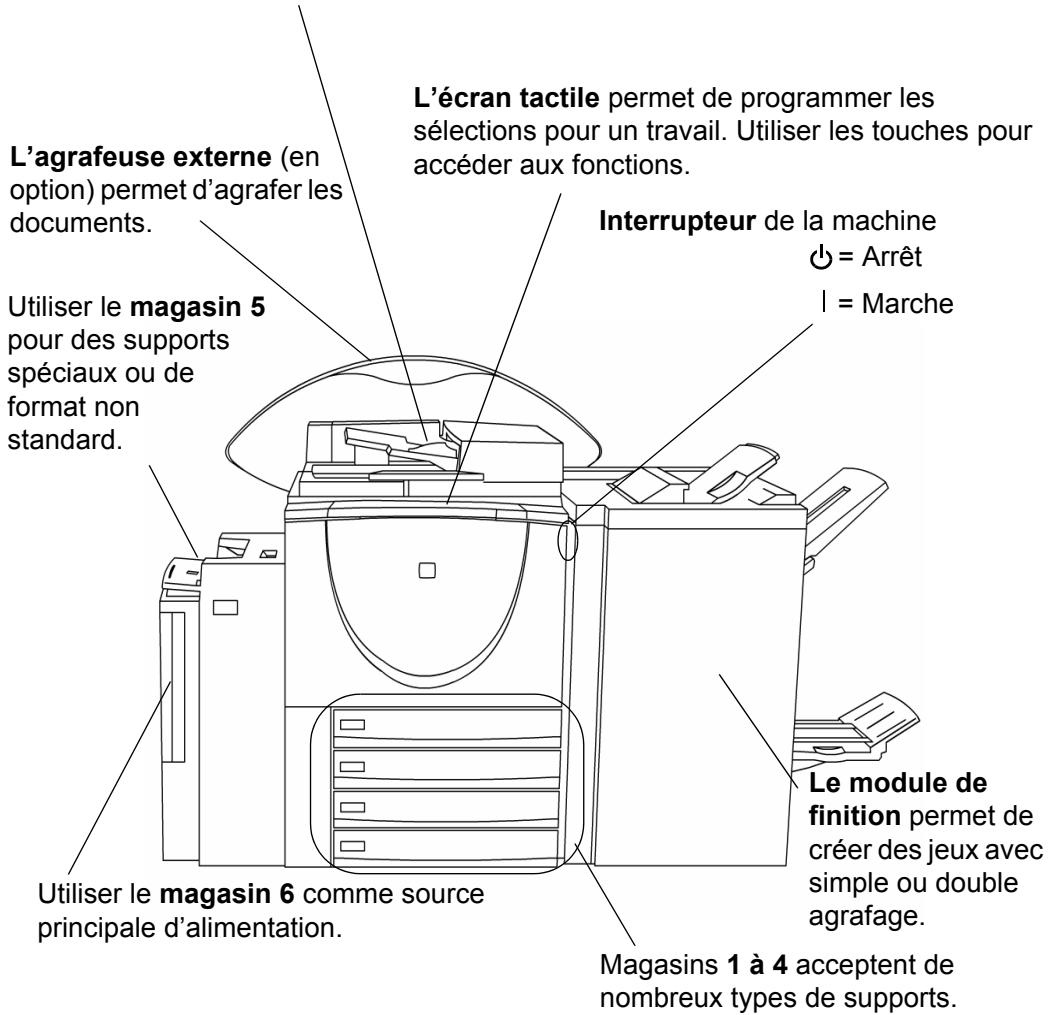

Initiation 27

Réalisation de copies 28

Présentation du mode Authentication 30

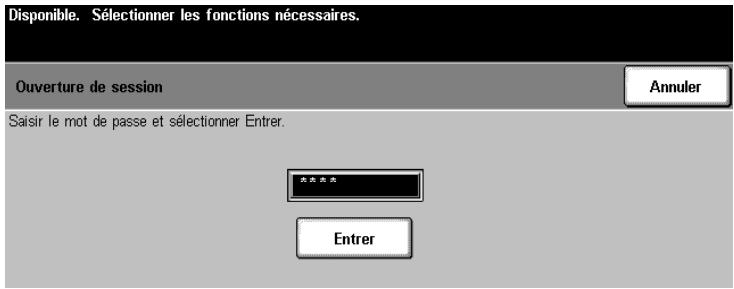

Ouverture de session en mode Authentication 31

Numérisation de documents (fonction en option) 32

Envoi de documents par télécopieur (fonction en option) 34

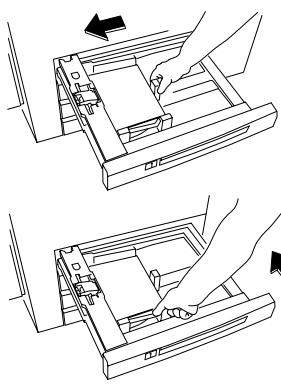

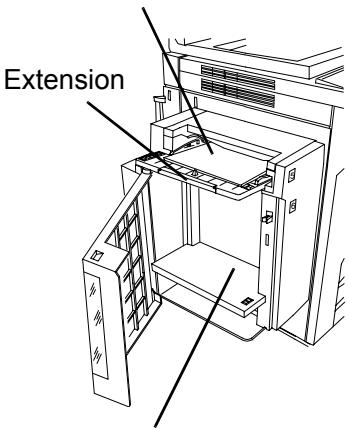

Mise en place des supports 36

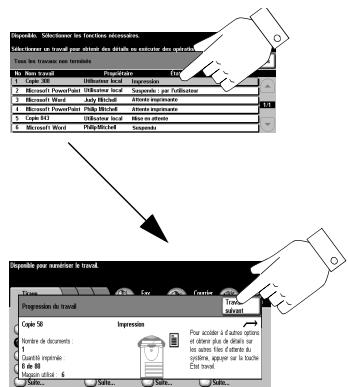

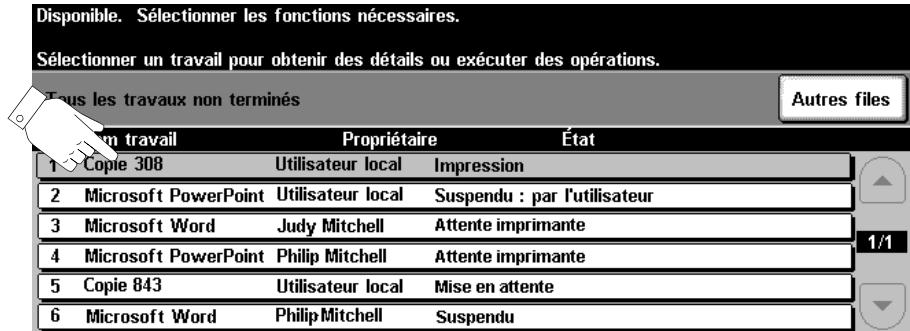

Utilisation de la file d'attente 37

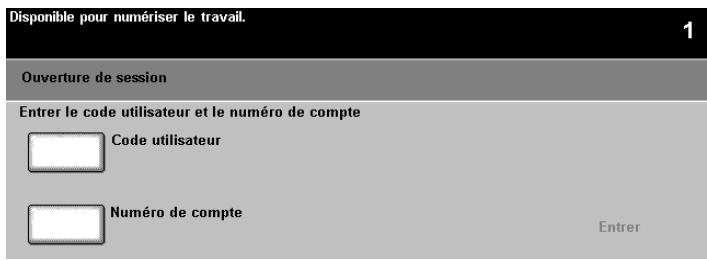

Ouverture de session en mode Auditron 38

Ouverture de session en mode Comptabilisation réseau (fonction en option) 39

Fonctions de sécurité 40

Obtenir une impression protégée (réseau) 41

Experimentation 43

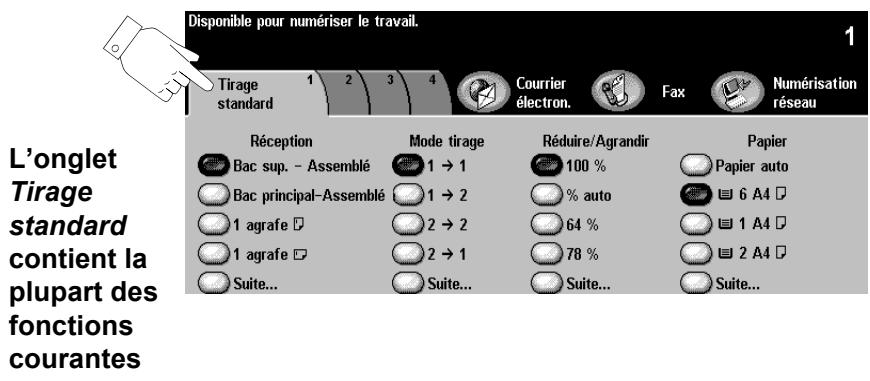

Effectuer des copies 44

Agrafer les copies 45

Effectuer des copies recto verso 48

Améliorer la qualité image 49

Eliminer les marques indesirables 50

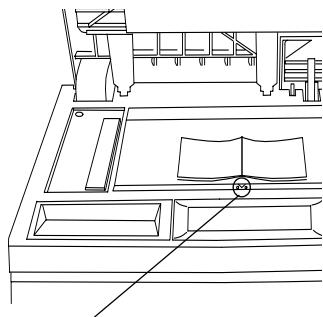

Reproduction des pages de documents reliés 51

Réduction/agrandissement 52

Décalage image 53

Ajout de couvertures 54

Créer des feuilles d/images multiples 55

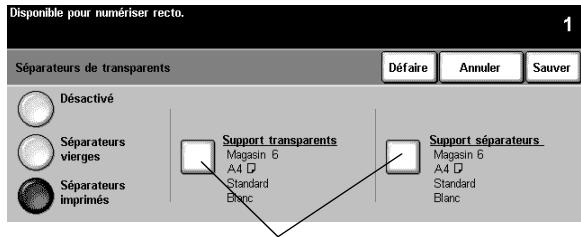

Créer des jours de transparents avec séparateurs 56

Creer des brochures et des cahiers 57

Créer un cahier à feuilletts pliés (module de finition pour professionnelles) 58

Créer un déplant à trois volets (module de finition pour professionnelles) 59

Présentation de la fonction Documents multiformats 60

Reproduire des documents multiformats 61

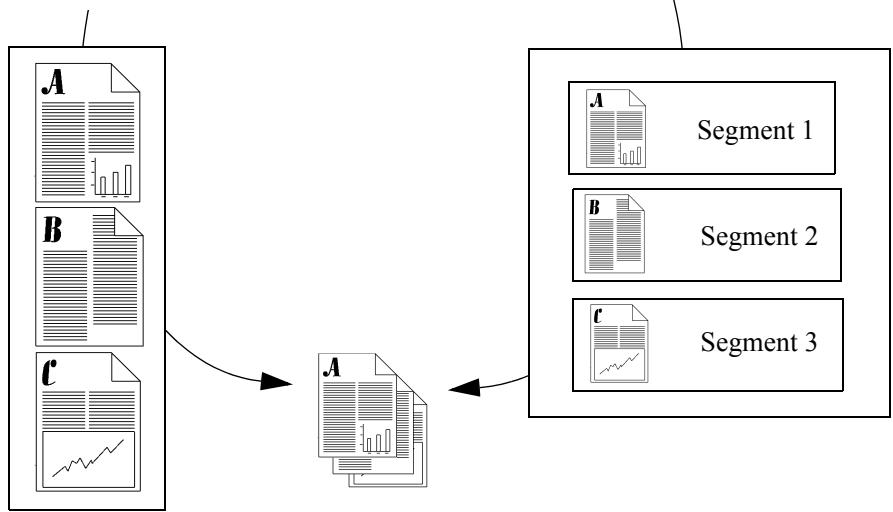

Utiliser la fonction Travail fusionné 62

Reproduire des documents reliés avec Travail fusionné 63

Utiliser les fonctions Travail fusionné et Jeu épréuve 64

Utiliser les fonctions Onglets et Travail fusionné 65

Creation de modèles de document à onglet 67

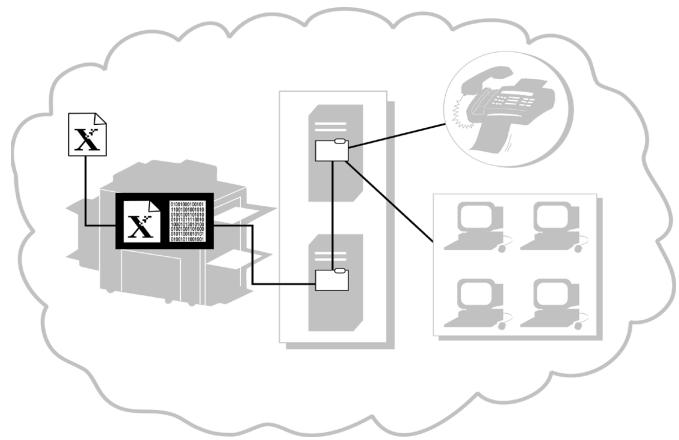

Présentation de la fonction de télécopie réseau (fonction en option) 68

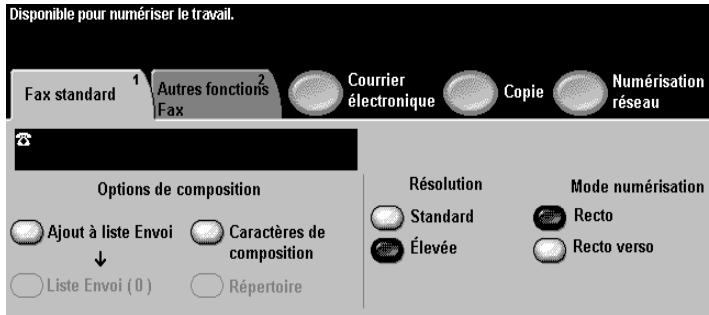

Télécopie d'un document 70

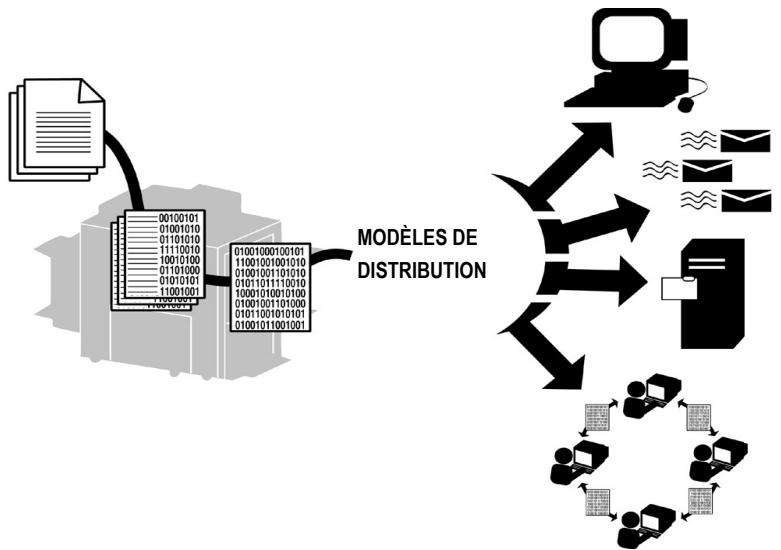

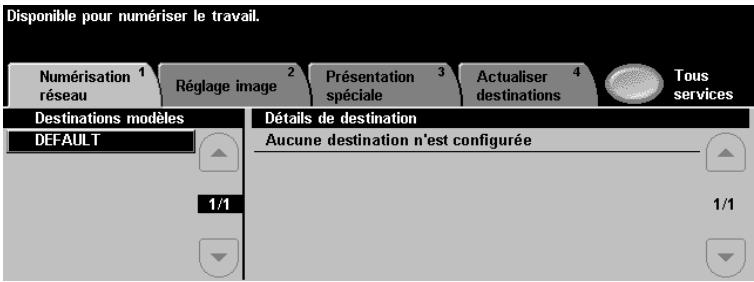

Présentation de la numérisation (fonction en option) 72

Options de numérisation 73
Présentation de Fax Internet (fonction en option) 75
Présentation du courrier électronique (fonction en option) 77
Envoi par courrier électronique ou télécopie Internet sans l'utilisation d'un modèle 78

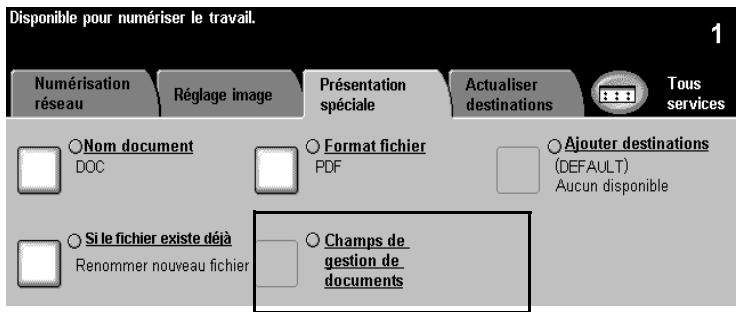

Présentation des champs de gestion de documents 79
Créer des champs de gestion de documents 80

Index 81

Consignes de sécurité

La machine et ses modules replacables ont ete conus et testes pour repondre aux normes de securite les plus strictes. Ils ont ealment ete certifiés conformes aux normes en vigueur en matieres d'environnement etablies. Lire les instructions avec soin avant de faire fonctionner la machine. Les tests de securite et de fonctionnement portent uniquement sur les produits Xerox.

Respecter les avertissements et instructions fournis avec le produit.

Ce symbole sur la machine indique une surface chaude.

Sécurité électrique

ATTENTION

S'assurer que la connexion du système corresponde aux exigences électriques.

Modèle	Alimentation requise
WorkCentre Pro 90	220-240 V
CopyCentre C90	Prise 20 A dédiée.
WorkCentre Pro 65/75	220-240 V
CopyCentre C65/C75	Prise 10 A ou 13 A. L'équipement doit être connecté à une prise secteur avec mise à la terre

1. La prise électrique sur laquelle la machine doit être branchée doit répondre aux normes précisées sur la plaque de données d'alimentation.
2. La prise électrique doit être installée après de la machine et facilement accessible.

3. Utiliser uniquement le cable d'alimentation fourni avec la machine. Brancher ce cable directement dans une prise électrique correctement mise à la terre. Ne pas utiliser de rallonge. En cas de doute sur la mise à la terre de la prise, consulter un électricien.

4. Ne jamais utiliser un adaptateur de mise à la terre pour relier la machine à une prise qui n'est pas dotée d'uneborne de mise à la terre.

AVERTISSEMENT : Un branchement incorrect du conducteur de mise à la terre de la machine peut cause des décharges électriques.

1. Ne jamais placer la machine dans un endroit où lesgens risquent de marcher ou de trébucher sur le cable.
2. Ne placer,aún object sur le cable d'alimentation.
3. Ne pas déjouer ni contourner les dispositifs de verrouillage électriques ou mécaniques. Les panneaux, les protecteurs et les dispositifs de verrouillage sont conçus pour empêcher l'utilisateur d'acceder à des zones dangeureuses.
4. Ne pas obstruer les fentes de ventilation afin d'eviter une surchauffe de la machine.

AVERTISSEMENT: Ne jamais introduire quoi que ce soit dans aucune des fentes et ouvertures de la machine. Tout contact avec un élément sous tension ou court-circuit d'unepiece peut entraîner un incendie ou une électrocution.

Si l'une des situations ci-dessous se produit, couper

immédiatement l'alimentation électric du système.

Débrancher le cable d'alimentation de la prise électrique et

contacter Xerox afin de résoudre le problème :

• La machine dégage des odeurs inhabituelles ou émet des bruits anormaux.
• Le cable d'alimentation est endommagé ou brisé.
• Un disjoncteur mural, un fusible ou tout autre dispositif de sécurité s'est déclenché.
• Un liquide a été répandu dans le système.
• La machine a séjourné dans un environnement humide.
• Un élément de la machine est endommagé.

Débranchement de la machine

Le cable d'alimentation est le dispositif de déconnection de la machine. Ce dispositif enchachieble est relié à l'arrière de la machine. Pour couper l'alimentation électrique de la machine, déconnecter le cable d'alimentation de la prise électrique.

Cette machine dégage de l'ozone en fonctionnement normal. L'ozone est plus lourd que l'air et son volume dépend du nombre de copies effectuées. Le respect des normes indiquées dans la documentation Xerox assure des degrés de concentration conformes aux limites autorisées.

Les caractéristiques minimales requises sont énumérées ci-dessous :

Tableau 1: Espace requis pour la sécurité ozone

Modèle	Espace minimum requis
WorkCentre Pro 65/75/90	30 m³
CopyCentre C65/C75/C90

Le volume de la pierce (longueur x largeur x hauteur) doit etre égal ou supérieur au volume indiqué ci-dessus.

ATTENTION

L'exécution d'étapes ou l'utilisation de commandes ou réglages autres que ceux spécifiés dans la documentation peuvent entraîner une exposition dangereuse aux rayonnements.

Cet équipement est conforme aux normes internationales de sécurité.

Il a également été certifié conforme aux normes reconnues par les gouvernements ainsi que les agences nationales et internationales pour les produits laser de catégorie 1. Il n'émet pas de radiations dangereuses, le faisceau laser étant confiné pendant toutes les phases d'utilisation et de maintenance.

La machine et ses consommables sont conformes aux normes de sécurité les plus strictes et ont fait l'objet de tests appropriés : contrôle et homologation par un organismé de sécurité et conformité aux normes en vigueur en matière de protection de l'environnement.

A faire :

• Toujours brancher le cable d'alimentation directement dans une prise électrique correctement mise à la terre. En cas de doute à cet égard, consulter un électricien.
• Toujours suivre les avertissements et les instructions fournis avec la machine ou indiqués sur celui-ci.
• Toujours manier avec précaution la machine au moment de le déplacer ou de le déménager. En cas de déplacement vers un endroit situé à l'extérieur de l'édifice, contacter Xerox pour connaître les mesures adéquates à prendre.
• Toujours placer la machine sur une surface plane (les tapis à longs poils sont déconseillés) ayant suffisamment de résistance pour supporter le poids de la machine.
• Toujours placer la machine dans une piece où la ventilation est suffisante et où l'espace autour de la machine est suffisant pour permettre l'accès.
• Toujours utiliser le matériel et les consommables spécialement destinés à la présente machine. L'utilisation de produits non appropriés pourrait entraîner des problèmes de rendement et composer des risques pour la machine ou pour l'utilisateur.
• Toujours débrancher la machine de la prise électrique avant de procéder au nettoyage.

REMARQUE

Le système est équipé d'un mécanisme qui maintain l'alimentation électrique quand il n'est pas en fonctionnement. La machine peut rester continuèlement sous tension.

• Toujours faire preuve de prudence pendant l'installation ou la modification de lignes téléphoniques.

À ne pas faire

• Ne jamais utiliser d'adaptateur avec mise à la terre pour connecter la machine à une prise électrique sans mise à la terre.
• Ne jamais obstruer les fentes de ventilation. Ces ouvertures seront à prévenir la surchauffe de la machine.
• Ne jamais insérer d'objets dans les ouvertures d'aération.
• Ne tenter aucune procédure de maintenance qui n'est pas spécifique décrite dans la documentation fournie avec la machine.
• Ne jamais enlever un panneau ni un dispositif de protection dont l'enlèvement nécessite l'utilisation d'outils, sauf indication contraire de Xerox.
• Ne jamais placer la machine après d'un radiateur ou d'une autre source de chaleur.
• Ne jamais modifier ou désactiver les dispositifs électriques ou mécaniques de sécurité.
• Ne jamais utiliser la machine s'il émet des bruits anormaux ou dégage des odeurs inhabituelles. Déconnectez le cable d'alimentation et contacter Xerox.
• Ne jamais installer des prises de téléphone dans un environnement humide sauf si elles ont eté conçues spécifique pour cet usage.
• Ne jamais toucher à des fils ou des bornes téléphoniques non isolés à moins que la ligne téléphonique n'ait été déconnectée de l'interface réseau.
• Ne jamais utiliser un téléphone (autre qu'un téléphone sans fil) durant un orage électrique car il y a un risque de décharge électrique.

REMARQUE

Pour de plus amples informations concernant la machine ou les consommables Xerox, composer le numéro de téléphone suivant : 01707 353434.

Certification relative aux machines à très basse tension

Cette machine Xerox a été certifiée conforme aux réglementations nationales en vigueur en matière de sécurité par diverses organisations gouvernementales. Tous les portes de données ou de communication de la présente machine sont équipés de circuits basse tension (norme SELV) permettant ainsi de connecter le système aux péripériques et aux réseaux disponibles sur site. Les accessoires tiers ou propriétaires devant être branchés sur le système doivent être conformes aux exigences numériées précédemment.

Tous les modules qui requirement la connexion externe doivent etre installés selon les procédures d'installation fournies avec la machine.

Introduction

Ce guide de l'utilisateurporte sur les modèless WorkCentre Pro 65/75/90 et CopyCentre C65/C75/C90. Les modèless CopyCentre peuvent effectuer des copies commandées à partir de la machine. Les modèless WorkCentre Pro peuvent imprimer, numériser, faxer, copier des documents et les distribuer par courrier électronique. Les fonctions de numérisation, de courrier électronique et de fax sont optionnelles.

La conception numérique du système propose les avantages suivants :

• Nombreuses options de presentation. La conception numérique du système permet de creer des cahiers, de placer des images multiples sur une meme page, d'insérer des séparateurs au sein d'un jeu de transparents et de combiner le traitement de plusieurs segments en un travail unique.
• Réduction des incidents et de dépréciation des documents.
• Impression de haute qualité.
  Amélioration et personnelisation des impressions en fonction des besoins.
• La réalisation simultanée de plusieurs fonctions sur la machine. Un travail peut être numériquependant qu'une impression est en cours.

Pour toute assistance sur la machine, appuyer sur la touche Aide. Sur un modele WorkCentre Pro, utiliser le système aide CentreWare® ou cliquer sur le bouton Aide dans le pilote d'imprimante.

Les sections ci-après répertorient les fonctions accessibles à partir d'un poste client, lorsque le système est relié à un réseau. Contacter le responsable du réseau pour toute connexion.

Pilotes d'imprimante CentreWare®

Le pilote d'imprimante offre une productivité accrue au système. Exemples des types de travaux pouvant etre réalisés :

• Recto ou recto verso
• Jeux agrafés si le système dispose d'une configuration avec un module de finition
• Résolutions jusqu'à 1 800 x 1 800 ppp
• Ajout de filigrane standard ou personnelisé
• Impression protégée de documents confidentiels (l'impression commence une fois que l'utilisateur est pres de la machine)

Outils CentreWare®

Le logiciel CentreWare® propose également en option des outils d'installation, de modèles et de gestion des utilisateurs ainsi que des outils de numérisation réseau.

Serveur Web intégré (Services Internet)

Le système dispose d'une page d'accueil. Cette page Web permet d'envoyer à tout WorkCentre Pro des fichiers prêts pour l'impression via Internet.

Impression à partir du serveur Web intégré (Services Internet)

Les Services Internet permettent :

• d'imprimer un document lorsque le pilote d'impression n'est pas disponible
• d'envoyer des documents imprimés au système depuis un site distant

Acceder aux Services Internet en utilisant l'explorateur Web.
Cette fonction supporte uniquement les formats de fichiers prêts à imprimer tels que PDF, PCL, PostScript ou TIFF.

Pour envoyer un travail :

1. Taper l'adresse IP (Internet Protocol) du système dans l'explorateur. La page d'accueil du système apparait.
2. Sélectionner Services.
3. Faire les sélections pour Envoi de travaux, telles que l'impression, le support et la réception.
4. Sélectionner Parcourir pour désirir le fichier.
5. Sélectionner Envoyer travail.

REMARQUE

Le cas échéant, obtenir de l'opérateur principal ou de l'administrateur l'adresse IP de la machine.

Le port USB (Universal Serial Bus) permet l'impression directe à partir d'un PC moyonnant le raccordement de celui ci par cable USB. Le kit d'impression USB est disponible sur demande. Consulter l'administrateur système pour en savoir plus à cet égard.

Exigences :

• Pilote d'imprimante WorkCentre Pro installé ou possession du CD contenant le pilote d'imprimante
• Port USB activé

Connector le WorkCentre Pro au PC à l'aide d'un cable de péripérisque USB. Le PC détecte le péripérisque USB. Si les pilotes sont déjà installés, selectionner le pilote WorkCentre Pro.

Si les pilotes ne sont pas installés, le système demande à ce que l'utilisateur les installe. Utiliser le CD Pilotes d'imprimante pour installer les pilotes WorkCentre Pro.

Le système met à la disposition des utilisateurs de puissantes fonctions offrant de nombreuses possibilités :

Numérisation unique, impression multiple

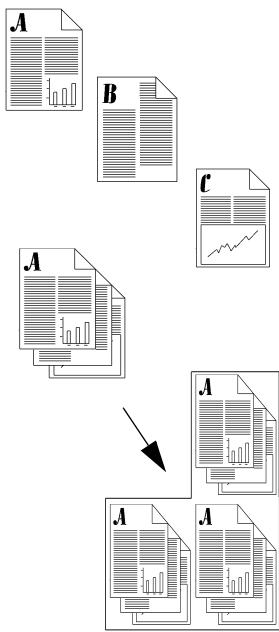

Il suffit au système de numériser un document une seule fois pour saisir une image, et cequel que soit le nombre d'exemplaires demandés. Ceci réduit les risques d'incidents et de détérioration des documents.

Réalisation simultanée de plusieurs tâches

Il est possible de numériser un travail pour l'ajouter à la file d'attente, tandis qu'un autre travail est en cours d'impression.

Effectuer des originaux, non pas des copies

Le système permet la reproduction d'images de haute qualité, spécialement des photographies, des graphiques, du texte ou une combinaison de tous ceux-ci. Comparer le résultat avec les documents imprimés par d'autres copieurs et observer la différence.

Personnaliser le format et la position des images

L'aspect de l'image peut être modifié en fonction des supports sélectionnés.

• L'image peut être décalée pour creer des marges pour la reliure.
• Les images peuvent être automatiquement réduites, agrandies ou centrées.
• Des images multiples miniaturisées de documents peuvent être produites sur une seule page.

Simplifier le processus de travail à l'aide des fonctions numériques

Utiliser la fonction Travail fusionné pour divisor un travail de copie en différents segments et appliquer une programmation spécifique à chacun des segments. Cette fonction permet :

• de créé un travail unique avec des documents traités à partir de la glace d'exposition et d'autres traités à partir du chargeur.
• de creer un travail unique, en utilisant différentes fonctions de programmation pour chaque document.
• d'engager un nombre supérieur au nombre maximum de documents acceptés sans devoir reprogrammer.

Utiliser la fonction Transparents pour obtenir, en une seule étape, un travail sur transparents avec des séparateurs.

Utiliser la fonction Cahiers pour organiser et réduire ou agrandir les images automatiquement en vue de créé un cahier.

Utiliser la fonction Couvertures pour ajouter automatiquement des couvertures aux documents.

Utiliser la fonction Documents multiformats pour copier ou numériser en une seule opération des documents de formats divers. Il est possible d'effectuer les copies sur des supports de même format ou sur des supports de format différent.

Souci ecologique

Ce produit respecte une variété de normes internationales visant à la protection de l'environnement.

• Cette machine peut utiliser la plupart des papiers recyclés.
• Toutes les unités replacables y compris les cartouches de toner sont returnées à Xerox où elles sont reconditionnées.

Numériser des documents pour créé des fichiers électroniques

Cette fonction facultative permet de creer à partir des documents des fichiers électroniques qui peuvent être :

• archives sur un serveur
  acheminés vers le bureau via le réseau
• distribués par courrier électronique
• placés automatiquement dans une application de gestion de documents

Une fois que le document imprimé a été converti en un document numérique électronique, il est possible de modifier,:gérer,partager et distribuer ce dernier au moyen des applications logicielles les plus diverses.

Télécopier des documents

La connexion de télécopie réseau, en option, permet d'envoyer et de receivevoir des télécopies au moyen du WorkCentre Pro et du réseau.

Envoyer des documents par courrier électronique

Cette fonction facultative permet de convertir un document imprimé en fichier PDF (Portable Document Format) ou TIFF (Tagged Image File Format) à page simple ou multiple puis à le transmettre en tant que piece jointe à un serveur de courrier électronique aux fins de distribution.

Envoyer des documents par Fax Internet

La fonction facultative Fax Internet permet de transmettre ou de receivevoir des fichiers image par le réseau Internet platôt que par ligne téléphonique.

En plus des documents type de chaque jour, le système permet d'utiliser de nombreuses applications listées dans le tableau ci-dessous.

La plupart de ces travaux peuvent aussi être effectuels à partir du pilote d'imprimante ou des services Internet dans le cas d'un WorkCentre Pro.

	Document	Résultat	Voir

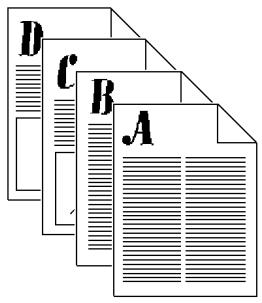

Copies standard	A→	A	Page 44
Agrafage	A→	A	Page 45

	Document Résultat	Voir
Copies recto versus	B.A → A.B	Page 48
Améliorer la qualité image	A → A	Page 49
Éliminer les marques indésirables	A → A	Page 50
Reproduction de pages de documents reliés	→	Page 51

	Document	Résultat	Voir
Réduction/ Agrandissement			Page 52
Décalage image			Page 53
Couvertures			Page 54
Images multiples			Page 55

	Document Résultat	Voir
Transparents avec séparateurs	A B C D E F G H I J K L M N O
Brochures et cahiers	D E F G H I J K L M N O
Cahier à feuilletts pliers	D E F G H I J K L M N O

	Document	Résultat	Voir
Dépliants à trois volets	→		Page 59
Copie de documents multiformats • Copie • Numérisation réseau	→		Page 60 Page 61
Travail fusionné Programmation spécifique pour chaque segment	→		Page 62
	Document Résultat		Voir
Copies de documents reliés et Travail fusionné	→		Page 63
Utilisation de Travail fusionné et Jeu épréuve	Imprimer un jeu d'essay. Imprimer le reste.		Page 64

	Document	Résultat	Voir
Onglets/Travailfusionné	A B Segment 1 A B Segment 2 A B Segment 3 B C Segment 4	Page 65 Page 67
Télécopie réseau ·vers un seul numéro ·vers plusieurs numéross		Page 70

	Document Résultat	Voir
Numérisation réseau • vers fichier • vers PC • vers courrier électronique • vers télécopieur		Page 73
Fax Internet ou Courrier électronique		Page 78

Initiation

Numériser les documents une seule fois en utilisant le chargeur de documents ou utiliser la glace d'exposition sous le cache pour numériser les documents qui ne peuvent pas été engagés dans le chargeur de documents.

Chargeur documents

Guides de format

Glacedexposition

1. Mise en place des documents

• Dans le chargeur de documents...

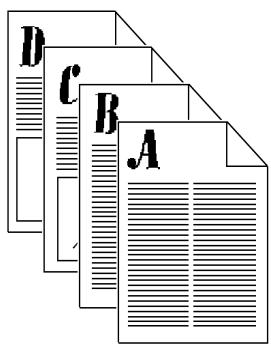

Placer les documents face dessus, la première page sur le dessus des documents. Les documents doivent etre en bon et exempts d'agrafes ou de trombones.

Amener les guides de format au contact des documents.
Sinon, les copies peuvent ne pas s'imprimer correctement ou des incidents documents peuvent se produit.

Pour une performance plus rapide, placer les documents en départ grand côte.

• Sur la glace d'exposition...

La glace d'exposition est utilisée pour les documents reliés, agrafés, pliers ou froissés, les documents grand format ou de format non standard ou les photographies glacées.

Relever le cache document.

Placer le document face dessous dans l'angle supérieur gauche de la glace. Le coin supérieur gauche du document doit s'adapter dans le coin de la réglette de repérage.

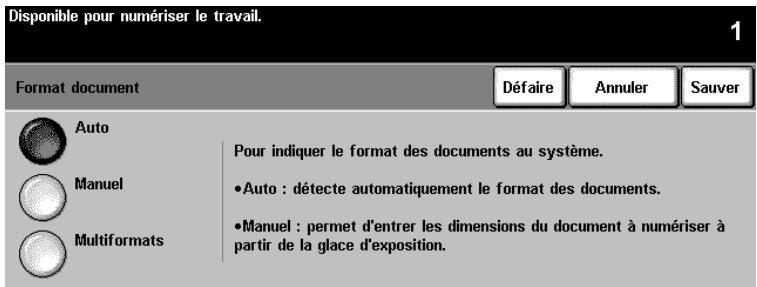

Si les fonctions de copie Papier auto, % auto, Centrage auto ou Documents reliés sont utilisées, le cache document doit être relevé.

Appuyer sur AC

Appuyer sur AC pour annuler les sélections effectuees par l'utilisateur precedent.

Appuyer sur la touche Fonctions pour afficher les écrons Copie, Télécopie ou Numérisation

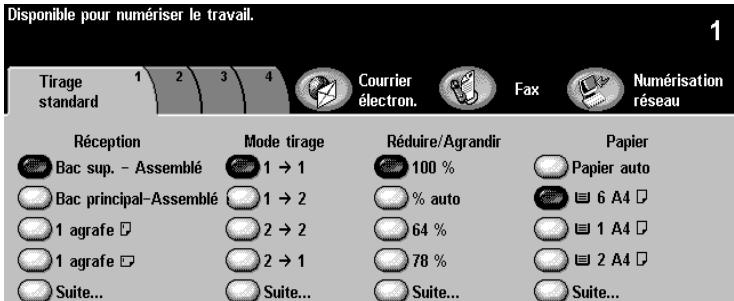

2. Sélections des fonctions sur l'écran tactile

Appuyer sur l'écran pour programmer les sélections du mode Copie.

Utiliser le clavier pour enter le nombre de jours.

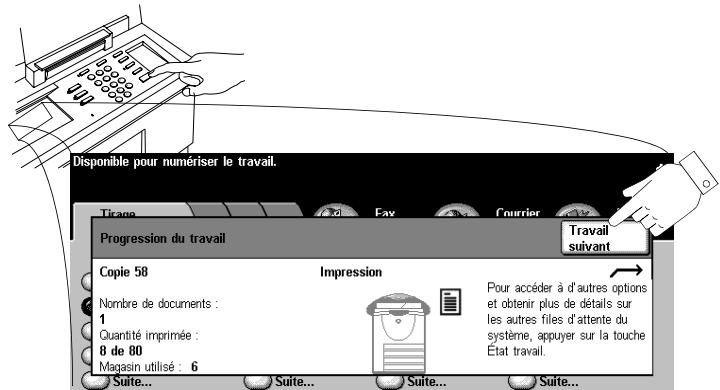

3. Appuyer sur Impression

Appuyer sur , la fenêtre Progression du travail s'affiche. Cette fenêtre fournit des informations sur le travail. Elle disparait des que le travail est terminé ou lorsque Programme travail suivant est sélectionné.

La fonction d'authentication permet de vérifier l'identité et l'autorisation de l'utilisateur. L administrateur peut limiter l'accès aux services du système, comme le courrier électronique, la numérisation et la télécopie reseau, en activant la fonction d'authentication.

Lorsque la fonction authenticate est activée, un écran d'ouverture de session apparait. Avec Accès identifié sur le réseau, il faut entraun un nom de connexion et un mot de passée. Voir l administrateur pour se connecter au moyen d'un code d'accès hôte.

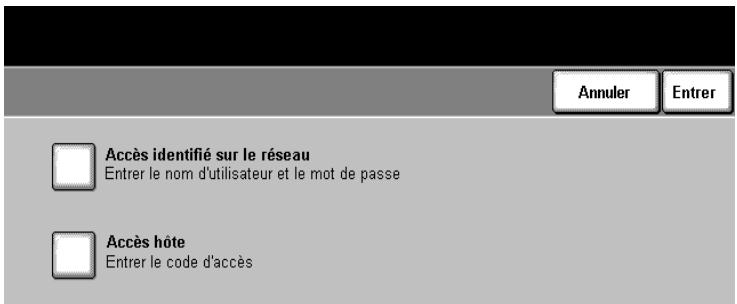

Ouverture de session en mode Authentication

Dans l'écran tactile :

1. Sélectionner le niveau Accès identifié sur le réseau ou Accès hôte.
2. Selon le niveau d'accès sélectionné, entrer le code d'accès hôte ou le nom de connexion et le mot de passer.
3. Appuyer sur Entrer.

Le système validera l'information fournie. Lorsque l'information de compte est authentifiée, la restriction est levée. Penser à fermer la session afin d'empêcher tout accès non autorisé.

REMARQUE

Le système permet cinq tentatives d'ouverture de session. En cas d'échec, un message s'affiche sur l'interface utilisé locale et le système bloque tout accès aux services nécessitant une authentification pour une durée de cinq minutes.

Chargeur documents

Guides de format

Glacedexposition

1. Mise en place des documents

• Dans le chargeur de documents...

Placer les documents face dessus, la première page sur le dessus des documents. Les documents doivent être en bon état et exempts d'agrafes ou de trombones.

Amener les guides de format au contact des documents.
Sinon, les copies peuvent ne pas s'imprimer correctement ou des incidents documents peuvent se produit.

Pour une performance plus rapide, placer les documents en départ grand côte.

• Sur la glace d'exposition...

Relever le cache document.

Placer le document face dessous dans l'angle supérieur gauche de la glace. Le coin supérieur gauche du document doit s'adapter dans le coin de la réglette de repérage.

Appuyer sur AC

Appuyer sur AC pour annuler les sélections effectuees par l'utilisateur precedent.

Appuyer sur la touche Fonctions pour afficher les écrans Copie, Télécopie ou Numérisation

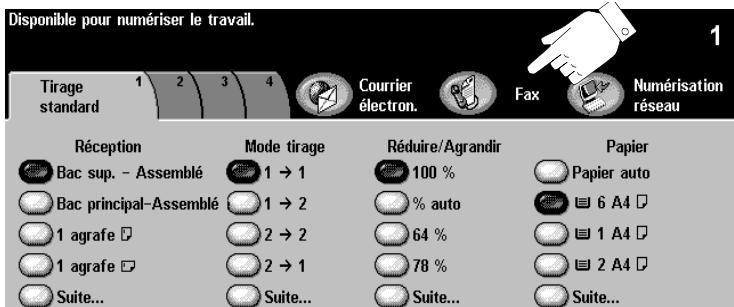

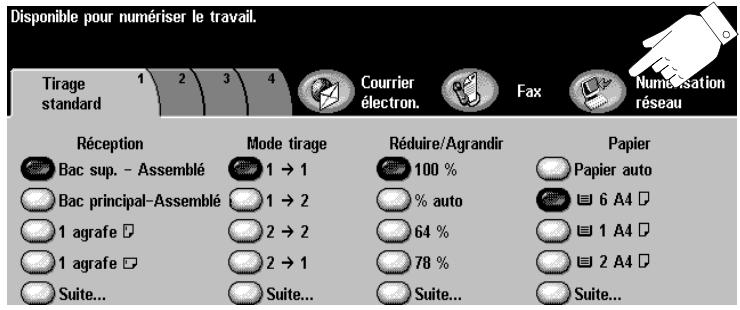

2. Sélections des fonctions dans l'écran tactile

Appuyer sur la touche Numérisation réseau. Si l'authentication est activée, l'utiliseur doit ouvrir une session. Penser à fermer la session pour éviter tout accès non autorisé.

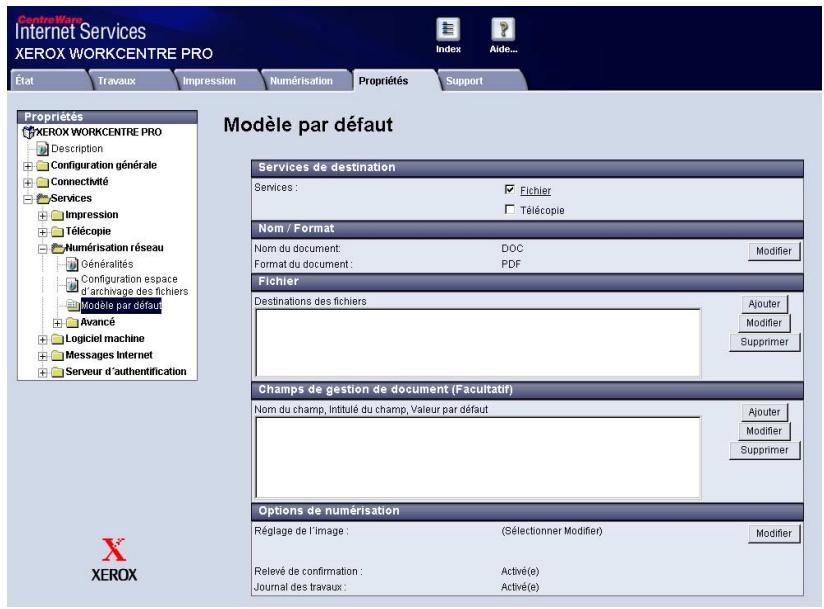

Sélectionner un modele dans la liste Nom modele.

Les modèles indiquent au système comment créé le document numérique et où envoyer le fichier correspondant à l'issue du traitement.

Pour de plus amples informations sur les modèles, se reporter à la page 72.

Selectionner les autres fonctions et ressources de numérisation voulues dans l'onglet Autres fonctions.

3. Appuyer sur Impression

Appuyer sur , la fenêtre Progression du travail s'affiche. Cette fenêtre fournit des informations sur le travail. Elle disparaîtès que le travail est terminé ou lorsque Programme travail suivant est sélectionné.

Chargeur documents

Guides de format

Glacedexposition

1. Mise en place des documents

• Dans le chargeur de documents...

Placer les documents recto ou recto verso face dessus, avec la première page sur le dessus des documents. Les documents doivent etre en bon et exempts d'agrafes ou de trombones.

Amener les guides de format au contact des documents. Sinon, les copies peuvent ne pas s'imprimer correctement ou des incidents documents peuvent se produit.

Pour une(Meilleure performance,placer les documents en depart grand cotoé.

• Sur la glace d'exposition...

Relever le cache document.

Placer le document face dessous dans l'angle supérieur gauche de la glace. Le coin supérieur gauche du document doit s'adapter dans le coin de la réglette de repérage.

Appuyer sur AC

Appuyer sur AC pour annuler les sélections effectuees par l'utilisateur precedent.

REMARQUE

Le système propose la fonction Rotation image, qui permet de placer les documents en départ grand côte (DGC), même si le télécopieur de destination imprime uniquement en départ petit côte (DPC).

Appuyer sur la touche Fonctions pour afficher les écrans Copie, Télécopie ou Numérisation

2. Sélections des fonctions dans l'écran tactile

Appuyer sur la touche Fax. Utiliser l'écran pour programmer les sélections. Si l'authentication est activée, l'utiliseur doit ouvrir une session. Penser à fermer la session pour éviter tout accès non autorisé.

Entrer le numéro du télécopieur à l'aide du pavé numérique. Appuyer sur la touche Ajout à liste Envoi pour envoyer le document à plusieurs télécopieurs. Pour de plus amples informations, se reporter à la page 68.

Si les documents sont recto verso, sélectionner Recto verso.

3. Appuyer sur Marche

Appuyer sur , la fenêtre Progression du travail s'affiche. Cette fenêtre fournit des informations sur le travail. Elle disparait des que le travail est terminé ou lorsque Programme travail suivant est sélectionné.

Insérer les supports dans le magasin 5.
Insérer les supports dans le magasin 6.

Mise en place des supports dans les magasins 1 à 4

1. Sortir le magasin.
2. Placer les supports en pile nette. Ne pas replir au-dessus de la ligne Max.
3. S'assurer que les guides de format sont au contact des supports.
4. Repousser le magasin pour le fermer.

Un écran complémentaire s'affiche sur l'interface utilisateur demandant de confirmer les réglages ou demettre en place les supports nécessaires. Confirmer ouchanger la description du support et du format.

Mise en place des supports dans le magasin 5

Utiliser le magasin 5 pourmettre en place les supports spéciaux ou de format non standard. Insérer le support commeindiqué.Nepas remplir au-dessusde la ligne Max.Sortir l'extension pour engager des supports de format supérieur au plateau.Confimerou modifier,le cas échéant, la description et le format du support.

Mise en place des supports dans le magasin 6

Pourmettre en place les supports,ouvrir la porte et attendre quele plateau du magasin descendede.Quand la mise en place est terminée,refermerla portepourquele plateau remonte. Le magasin 6 gerequimementlesupportsde format A4 ou8,5x11pouces.

REMARQUE

Des étiquettes fournissant les instructions d'orientation des supports spéciaux tels que les transparents, les étiquettes ou les supports perforés.

Appuyer sur la touche État travail pour afficher la file des travaux

Le système fournit une fonction de mise en file d'attente qui détermine l'ordre d'impression des travaux. Pour visualiser la file d'attente, selectionner la touche d'accès État travail.

Selectionner un travail dans la file d'attente pour obtenir les options supplémentaires.

Selectionner un travail dans la file.

• Sélectionner Supprimer pour effacer un travail de la file d'attente. Tout travail dans la file peut être effacé par quiconque.
• Appuyer sur Promouvoir pour déplacer vers le début de la file.
• Appuyer sur Libérer pour imprimer un travail suspendu. Cette fonction permet d'imprimer les yeux qui sont automatiquement suspendus après réalisation et vérification d'une épreuve ou en cas d'impression protégée.
• Sélectionner Détails travail pour afficher des informations spécifiques sur un travail.
• Sélectionner Suspendre pourmaintenir un travail dans la file d'attente et l'imprimer ultérieurement.
• Sélectionner Supports requis pour afficher des informations sur les ressources demandées par le travail en question.

Le système est doté de la fonction Auditron interne. Cette fonction standard permet de contrôler l'accès à la machine et de suivre son'utilisation, en termes de copies réalisées.

Si la fonction est active, un écran similaire à celui ci-dessus s'affiche.

L'administrateur attribue à chaque utilisateur un code utilisateur, qu'il convient de spécifique comme indiqué ci-après, pour ouvrir une session :

Important :

Penser à fermer la session afin d'empêcher tout accès non autorisé.

Appuyer sur la touche Acces de l'interface utilisateur, puis sur Fin de session sur I'écran tactile.

1. Entrer à l'aide du pavé numérique爱你 code utiliser sur l'écran d'ouverture de session. Appuyer sur Entrer.

2. Appuyer sur Ouverture de session sur un compte général ou sur Accès aux fonctions.

Avec l'option Accès aux fonctions, les tirages sont facturés sur votre compte utilisé.

Avec Ouverture de session sur un compte général, entre le numéro du compte général. Les tirages seront factures sur ce numéro.

1. Effectuer les travaux.

Ouverture de session en mode Comptabilisation réseau (fonction en option)

L'affichage de cet écran indique que le site utilise une fonction de suivi réseau, qui permet de consigner le suivi des opérations de copie, d'impression, de fax ou de numérisation.

L'administrateur attribue à chaque utilisateur un code utilisateur et un numéro de compte. L'utilisateur doit indiquer ces deux informations pour ouvrir une session sur le système afin d'acceder aux fonctions de ce dernier.

Procedure comme suit pour ouvrir une session :

Depuis la machine

Important :

Penser à fermer la session afin d'empêcher tout accès non autorisé.

Appuyer sur la touche AC ou Acces de l'interface utiliseur.

Appuyer sur la touche Fin de session sur l'écran tactile.

1. Appuyer sur la touche Code utiliser et entre le code utilisé à l'aide du pavé numérique qui s'affiche sur l'écran tactile. Appuyer sur la touche Sauver.
2. Appuyer sur la touche Numéro de compte et entrer le numéro de compte à l'aide du pavé numérique qui s'affiche sur l'écran tactile. Appuyer sur la touche Sauver puis sur la touche Entrer.
3. Lancer le travail.

Depuis le poste de travail

Lorsque la Comptabilisation reseau est activee sur le système, un écran s'affiche lorsque l'utilisateur selectionne Imprimer dans le menu Fichier.

1. Entrer le code utilisé et le numéro de compte appropriés puis cliquer sur OK.
2. Entrer le numero de compte et cliquer sur OK.

Xerox fournit la fonction Impression protégée et, en option, Écrasement d'image, afin de protéger l'information confidentielle ou privée. Consulter l'administrateur système pour en savoir plus sur la sécurité.

1. L'impression protégée est une fonction reseau standard. Les travaux sont conservés dans la file d'impression jusqu'à ce que l'utilisateur entre un code d'identification (ID d'impression protégée) de 4 à 10 chiffres.

2. La fonction d'écrasement d'image est une option fournie sur demande. L'administrateur système met en service les options d'écrasement.

3. L'option Écrasement immédiat fait en sorte que l'information liée à un travail est immédiatement superposée en écriture une fois le travail compli avec succès. Il est possible de visualiser l'état du travail sur la machine au moyen de la touche État des travaux sur l'interface utilisateur. Le système affiche un message d'erreur et des instructions en cas d'échec de superposition.

4. L'option Sécurité nettoyage sur demande superpose en écriture de façon irréversible toutes les zones physiques des disques ou les données de travaux sont stockées. Les travaux transmis au cours de la session d'écrasement d'image sont mis en attente et libérés une fois le nettoyage terminé.

Suivre les étapes ci-après pour obtenir une impression protégée.

Sur le poste de travail

1. Dans le pilote d'impression Windows, cliquer sur Propriétés pour afficher un pilote d'impression WorkCentre Pro
2. Une fois dans le pilote d'impression, Sélectionner l'onglet Support/Réception et cliquer sur le menu dérouulant Type travail.
3. Sélectionner Impression protégée.
4. Sélectionner Configuration de l'impression protégée, entre un code d'identification de 4 à 10 chiffres (ID d'impression protégée) et cliquer sur OK.
5. Pour récapérer le travail d'impression protégée, se rendre à la machine.

Sur la machine

1. Appuyer sur la touche État travail pour afficher la file d'attente. Sélectionner le travail suspendu. Il est identifiable par le nom du fichier.
2. Ceci affiche un écran avec d'autres options.
3. Appuyer sur Libérer travail. Une invite d'entrée du code d'identification attribué à l'impression protégée s'affiche.
4. Dès que le code d'identification correct est entré, le travail s'imprime.

Experimentation

Cette section contient des instructions détaillées pour profiter du plein rendement du système.

Toucher l'écran pour faire les sélections

Application

Tirage standard.

Procedure

1. Mettre les documents en place. Regler les guides de format.

DGC

Utiliser ledépart grand côte (DGC) pour une impression plus rapide.

DPC

Les documents en départ - petit côté (DPC) demandent - un temps de numérisation plus long.

1. Utiliser l'écran pour effectuer les programmes. Les sélections courantes se trouvent dans l'onglet Tirage standard (Réception, Mode tirage, Réduire/ Agrandir et Papier).
2. Utiliser le clavier pour entrer le nombre de jours.
3. Appuyer sur la touche

CONSEIL

% auto réduit ou agrandit automatiquement la copie selon le format papier du magasin sélectionné.

Papier auto sélectionne automatiquement le magasin en fonction du format du document.

Application

Tirage standard avec un agrafage simple ou double.

Procedure

1. Mettre les documents en place et faire les sélections de support et de programmation en se servant du tableau ci-dessous. Appuyer sur la touche Suite... pour obtenir 2 agrafes.
2. Utiliser le clavier pour entrer le nombre de jours.
3. Appuyer sur la touche

Orientation des supports de format standard	Position d'agrafage	Support	Options de réception Choisisr la touche d'agrafage
A4	A A A	Choisir Papier auto ouCHOISIR le format depapier DGC approprié.	A
A4A3	A A A	Choisir Papier auto ouCHOISIR le format depapier DPC approprié.	A
Orientation des supports de format standard	Position d'agrafage	Support	Options de réception Choisir la touche d'agrafage
A4	A A	Choisir Papier auto ouCHOISIR le format depapier DPC approprié.	A
A4	A	Choisir Papier auto ouCHOISIR le format depapier DGC approprié.	A
A4	A	Afin de bien positionner les agrafes avec cette orientation , il fautCHOISIR un papier DPC de format A4 ou8,5 pouces.	A
A4 A3	A	Choisir Papier auto ouCHOISIR le format depapier DPC approprié.
	La fonction Travail fissionné est requise pour aGRAfer des copies réalisées à partir de la glace d'exposition.Pour plus d'informationssur cette fonction, se reporter à la page 62.	Choisir Papier auto ouCHOISIR le format depapier DPC ou DGC approprié.

Application

Tirage standard avec ou sans agrafage.

Procedure

1. Mettre en place les documents.
2. Utiliser l'écran pour faire les sélections de programmation. Les sélections courantes se trouvent dans l'onglet Tirage standard (Réception, Mode tirage, Réduire/Agrandir et Papier).
3. Sélectionner le mode tirage recto verso voulu. Ces options sont affichées quand Mode tirage, Suite... est sélectionné.

Option	Documents→Copies		Option	Documents→Copies
1→1	A → A	2→1	A → B A
1→2	B A → A B	1→2 Tête-bêche	B A → A
2→2	A N → A N	2→2 Tête-bêche	A N → A

1. Utiliser le clavier pour entrer le nombre de jours.
2. Appuyer sur la touche

Application

Créer les copies avec lesassage réglages de qualité image possible.

Procedure

1. Mettre en place les documents.
2. Sélectionner les programmes voulues dans l'onglet Tirage standard.
3. Utiliser l'écran pour faire les sélections.
4. Suivant la configuration de la machine, appuyer sur l'onglet Autres fonctions Copie ou Réglage image. Appuyer sur la touche Qualité image.
5. Sélectionner le réglage qui correspond le mieux aux documents puis appuyer sur Sauver.

Normal	Réglage par défaut qui produit d'excellentes copies pour la plupart des types de documents.
Demi-teintes	Réglage utilisé pour les images lithographiques de haute qualité, par exemple celles des magazines.
Texte	Réglage utilisé pour les documents qui contiennent principalement du texte et des lignes.
Photo	Réglage utilisé pour les photographies sans texte ou graphique.

Éclaircir/Foncer: Ce réglage propose les contrôle qui permettent d'ajuster le contraste de la sortie.

Suppression de fond : Ce réglage réduit ou élimine automatiquement le fond dans les documents de couleur.

1. Appuyer sur la touche

Application

Effacer des marques superflues sur les bords de copies.

Procedure

1. Mettre en place les documents.
2. Toucher l'écran pour faire les sélections de programmation. Les sélections courantes se trouvent dans l'onglet Tirage standard (Réception, Mode tirage, Réduire/Agrandir et Papier).
3. Utiliser le clavier pour entrer le nombre de produits.
4. Suivant la configuration de la machine, appuyer sur l'onglet Autres fonctions Copie ou Reglage image.
5. Appuyer sur la touche Effacement de bords.
6. Sélectionner Valeur différente ou Meme valeur. Utiliser Valeur différente pour effacer les marges des copies indépendamment. Utiliser Meme valeur pour creer une marge identique sur les 4 côtés de la page.
7. Appuyer sur la touche Sauver.
8. Appuyer sur la touche

CONSEIL

Pour éliminer les marques de perforations sur les copies, entre une valeur de 15 mm.

Repère de reliure

Application

Reproduire une page de document relié.

Procedure

1. Ouvrir le cache-document et placer le document relié sur la glace d'exposition. Aligner le dos du document relié avec le repère de reliure.
2. Utiliser l'écran pour faire les sélections de programmation. Les sélections courantes se trouvent dans l'onglet Tirage standard (Réception, Mode tirage, Réduire/Agrandir et Papier).
3. Utiliser le clavier pour entrer le nombre de jours.
4. Suivant la configuration de la machine, appuyer sur l'onglet Fonctions Copie + ou Réglage image.
5. Si nécessaire, changer le réglage de qualité image en appuyant sur la touche Qualité image. Ajuster l'image, puis appuyer sur la touche Sauver.
6. Appuyer sur la touche Documents reliés, puis appuyer sur la touche identifient les pages à copier (Page gauche, Page droite ou Les deux pages). Appuyer sur la touche Sauver.
7. Appuyer sur la touche . Le tirage commence.
8. Répéter l' étape 6 jusqu'à ce que toutes les pages soient copiées.

ASTUCE

Lorsque le document possède des informations placées à moins de 4 mm de son bord inférieur, le placer sur la glace d'exposition en laissant au moins 4 mm par rapport au bord avant.

Application

Utiliser la fonction RÉduire/Agrandir automatique pour régler le format de l'image à l'impression.

Procedure

1. Mettre en place les documents.
2. Utiliser l'écran pour faire les sélections de programmation. Les sélections courantes se trouvent dans l'onglet Tirage standard (Réception, Mode tirage, Réduire/Agrandir et Papier).
3. Utiliser le clavier pour entrer le nombre de quelques nécessaires.
4. Dans l'onglet Tirage standard sous Réduire/Agrandir, Sélectionner une valeur existante ou appuyer sur la touche Suite... Sélectionner la valeur existante voulue ou entre le pourcentage voulu de réduction/agrandissement et appuyer sur la touche Sauver.
5. Appuyer sur la touche

CONSEIL

Utiliser % auto Autre pour étirer l'image et replir la page (déformation).

Selectionner % auto Normal pour agrandir proportionnellement l'image pour qu'elle s'adapte au support utilisé.

ASTUCE

Une image peut être agrandie jusqu'à 400 % à partir de la glace d'exposition et jusqu'à 200 % à partir du chargeur de documents.

Application

Décaler l'image sur une copie pour créé une marge de reliure.

Procedure

1. Determiner le décalage nécessaire.
2. Mettre en place les documents.
3. Utiliser l'écran pour faire les sélections de programmation. Les sélections courantes se trouvent dans l'onglet Tirage standard (Réception, Mode tirage, Réduire/Agrandir et Papier).
4. Utiliser le clavier pour entrer le nombre de jours.
5. Suivant la configuration de la machine, appuyer sur l'onglet Fonctions Copie + ou Réglage image.
6. Appuyer successivement sur les touches Décalage image, puis Décalage.
7. Entrer la valeur nécessaire pour la marge définie à l' étape 1 et appuyer sur la touche Sauver.
8. Appuyer sur la touche

ASTUCE

Cette fonction permet de décaler l'image vers le haut, vers le bas ainsi que vers la gauche ou vers la droite de la page.

Application

Ajouter des couvertures à un jeu de documents.

Procedure

1. Mettre en place les couvertures dans le départ papier manuel ou dans le magasin désigné.
2. Placer les documents dans le chargeur de documents.
3. Utiliser l'écran pour faire les sélections de programmation. Les sélections courantes se trouvent dans l'onglet Tirage standard (Réception, Mode tirage, Réduire/Agrandir et Papier).
4. Utiliser le clavier pour entrer le nombre de jours.
5. Suivant la configuration de la machine, appuyer sur l'onglet Fonctions Copie + ou Réglage image.
6. Appuyer sur la touche Qualité image, puis seLECTIONner le Type de document approprié.
7. Sélectionner l'onglet Présentation spéciale et désir Couvertures. Sélectionner l'emplacement souhaité pour les couvertures (Début, Fin ou Début et fin) et appuyer sur la touche Sauver.
8. Sélectionner Impression couverture afin de désirir le mode de tirage youlu pour la couverture et appuyer sur la touche Sauver.
9. Sélectionner dans Support couvertures un support disponible sur la liste de supports.
   10.Appuyer sur la touche 1

Application

Idéale pour partager des images miniaturisées (miniatures).

Procedure

1. Mettre en place les documents.
2. Suivant la configuration de la machine, appuyer sur l'onglet Fonctions Copie + ou Présentation spéciale. Dans le premier cas (Fonctions Copie +), sélectionner l'onglet Présentation spéciale.
3. Appuyer sur la touche Images multiples, puis sur Activé.
4. Sélectionner l'orientation voulue des documents en fonction des informations affichées à l'écran.
5. Sélectionner le nombre approprié de colonnes et de rangiées. Appuyer sur la touche Sauver.
6. Placer les documents dans le chargeur de documents en suivant les illustrations et les instructions de l'écran Images multiples.
7. Utiliser l'écran pour faire les sélections de programmation. Les sélections courantes se trouvent dans l'onglet Tirage standard (Réception, Mode tirage, Réduire/Agrandir et Papier).
8. Utiliser le clavier pour entrer le nombre de quelques nécessaires.
9. Appuyer sur la touche

ASTUCE

Le nombre maximum d'images A4 est de 16 sur un format A4 (4 rangées x 4 colonnes).

Documents

Transparents
avec
séparateurs

Application

Créer des jours de transpantes avec séparateurs.

Procedure

1. S'assurer que les supports pour les transparents et les séparateurs sont placés dans des magasins différents.
2. Placer les documents dans le chargeur de documents.
3. Suivant la configuration de la machine, appuyer sur l'onglet Fonctions Copie + ou Présentation spéciale. Dans le premier cas (Fonctions Copie +), sélectionner l'onglet Présentation spéciale.
4. Appuyer sur la touche Transparents.
5. Sur l'écran Séparateurs de transparents, sélectionner Séparateurs vierges ou Séparateurs imprimés. Lorsque Séparateurs imprimés est selectionné, les sépareurs et les transparents sont imprimés avec la même image.

S'assurer que les deux sélections de magasin sont correctes. Appuyer sur une touche pour changer la sélection.

1. Appuyer sur la touche Support transparents pour modifier le magasin sélectionné. Appuyer sur la touche Support séparateurs pour modifier le support en cours.
2. Appuyer sur la touche

CONSEIL

Application

Produire un bulletin interne.

Procedure

1. Placer les documents dans le chargeur. Ils doivent être orientés en départ grand côte.
2. Suivant la configuration de la machine, appuyer sur l'onglet Fonctions Copie + ou Présentation spéciale. Dans le premier cas (Fonctions Copie +), sélectionner l'onglet Présentation spéciale.
3. Appuyer sur la touche Creation cahier. Suivre les instructions qui s'affichent à l'écran.
4. Appuyer sur la touche Activé dans Création cahier et appuyer sur la touche Sauver.
5. Sélectionner Recto ou Recto verso puis Sauver.
6. Sélectionner les fonctions appropriées sur l'onglet Tirage standard. Quelques sélections sont déjà programmées dans Creation cahier.
7. Sélectionner un magasin. Le papier doit être en départ petit côté.
8. Appuyer sur la touche

S'assurer de ne pas selectionner le magasin 6, qui n'accepte pas les supports en depart petit cotoé.

Créer un cahier à feuillets pliers (module de finition pour professionnels)

Application

Produire un cahier à feuillet simple ou à feuilletts multiples pliers avec ou sans agrafage.

Procedure

1. Placer les documents dans le chargeur. Ils doivent être orientés en départ grand côte.
2. Choisir un format de papier DGC approprié.
3. Sélectionner l'onglet Présentation spéciale et désir Creation cahier.
4. Sélectionner Oui, puis Documents recto ou Documents recto verso et appuyer sur Sauver.
5. Sélectionner Tirage Standard et appuyer sur Suite... dans la colonne Réception.
6. Sélectionner Création cahier, puis désir Plié et agrafé, et appuyer sur la touche Sauver.
7. Entre le nombre de produits à partir du clavier.
8. Appuyer sur la touche

Le tableau ci-dessous indique le nombre de feuillets nécessaires pour un cabier en fonction du nombre d'originaux balayés.

Nombre d'originaux balayés	=	Nombre de feuilletts du cahier
4 - 20	=	1 - 5
24 - 40	=	6 - 10
44 - 60	=	11 - 15

Créer un dépliant à trois volets (module de finition pour professionnelnels)

Configuration en Z

Application

Produire un feuillet simple plie afin qu'il s'insere dans une enveloppe postale.

Procedure

1. Placer les documents dans le chargeur. Ils doivent être orientés en départ grand côte.
2. Sélectionner l'onglet Tirage de base.
3. Choisir un format de papier DGC approprié.
4. Sélectionner Suite... dans la colonne Présentation spéciale, puis désir Options de piage.
5. Sélectionner Pli triple> Configuration en Z et appuyer sur Sauver.
6. Appuyer sur Sauver pour confirmer les caractéristiques de pliage sélectionnées.
7. Entrer le nombre d'exemplaires au clavier.
8. Appuyer sur la touche

Configuration en C

L'utilisateur peut également seLECTIONner au besoin le mode de tirage recto verso et la fonction de réduction-agrandissement.

Cette fonction permet d'effectuer un tirage à partir d'originaux de formats différents de manière à obtenir des :

des copies de format uniforme ou varié
- travaux numérisés au moyen des fonctions réseau telles que Numérisation réseau, Numérisation vers fax, Numérisation vers courrier électronique, etc.

Les originaux doivent tous être de la même largeur et être acheminés par le chargeur automatique de documents. Si des formats acceptés ne sont pas balayés, un message d'erreur est affchéé et le travail est annulé.

Valeur de format d'original

Si le système affiche une erreur de support papier, il se peut que les valeurs de format d'original de la machine nécessite une modification de la part de l'administrateur système.

REMARQUE

On ne peut sélectionner Documents multiformats lorsque à la fois la fonction Papier auto et le mode de tirage Recto à recto versso sont sélectionnés.

Applications

Reproduire ou numériser des documents de formats différents soit au format d'origine soit automatiquement à un format standard.

Procedure

1. Placer les documents, face dessus, dans le chargeur de documents. Les documents doivent avoir la même largeur.
2. Appuyer sur l'onglet Fonctions Copie + ou Réglage image.
3. Appuyer sur Format document, puis sur Multifomats, et sur Sauver.
4. Sélectionner l'onglet Tirage standard.
5. Sélectionner Papier auto pour produit une copie multif格式 (soit dont les pages sont du même format que celles du document d'origine).

Pour produit une copie de format standard, il faut selectionner Papier, % auto, RÉduire/Agrandir, Centrage auto dans l'onglet Réglage image).

1. Entrer le nombre de quelques requis au clavier.
2. Appuyer sur la touche

Numérisation réseau (si cette fonction est dsiponible)

Effectuer les étapes 1, 2, 3 et 7 ci-dessus.

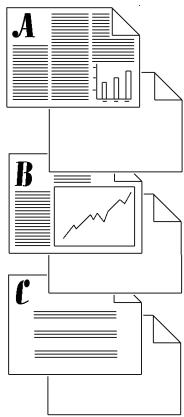

Travail fissionné est une fonction qui permet de diviser un travail en plusieurs segments et d'appliquer une programmation spécifique à chaque segment.

Tirage standard

La même programmation s'applique à l'ensemble du tirage.

3 documents

Tirage avec Travail fusionné

Chaque segment peut etre programme differement.

Exemples de Travail fusionné

Effectuer les réglages de Qualité image sur un segment.
- Copier des documents recto verso et recto au sein d'un même travail.
- Réduire ou agrandir les documents d'un segment.
- Combiner les documents à partir de la glace d'exposition et du chargeur de documents.
- Engager un document ayant plus de pages que le maximum dans le chargeur de documents.

REMARQUE

Application

Regrouper un article imprimé sur plusieurs pages du magazine.

Procedure

1. Ouvrir le cache-document et placer le document relié sur la glace d'exposition. Aligner le dos du document relié sur la marque de reliure.
2. Utiliser l'écran pour faire les sélections nécessaires dans l'onglet Tirage standard (Réception, Mode tirage, Réduire/ Agrandir et Papier).
3. Utiliser le clavier pour entrer le nombre de jours.
4. Suivant la configuration de la machine, appuyer sur l'onglet Fonctions Copie + ou Assemblage documents.
5. Sélectionner Travail fissionné puis Activé. Appuyer sur Sauver.
6. Appuyer sur la touche Documents reliés, puis sélectionner la touche identifient les pages à copier.
7. Appuyer sur la touche

Appuyer sur la touche Contrôles travail fusionné pour voir un échantillon du dernier segment numérique, pour supprimer le dernier segment numérique ou pour annuler un échantillon d'impression en cours.

1. Répéter ce processus jusqu'à la fin de numérisation de toutes les pages à copier.
2. Appuyer sur la touche Contrôles travail fusionné, puis sélectionner Fin Travail fusionné.

Applications

Produire les yeux multiples d'un document où chaque segment individuel demande une programmation spécifique.

Procedure

1. Placer les documents pour le premier segment du travail.
2. Suivant la configuration de la machine, appuyer sur l'onglet Fonctions Copie + ou Assemblage documents. Dans le premier cas (Fonctions Copie +), selectionner l'onglet Assemblage documents.
3. Sélectionner Travail fusionné puis Activé. Appuyer sur Sauver. Sélectionner Jeu épréuve et Sauver pour produit un jeu complet à inspector.
4. Sélectionner l'onglet Tirage standard et programme les fonctions appropriées pour ce premier segment.
5. Appuyer sur la touche
6. Répéter cette procédure pour chaque segment.
7. En fin de numérisation du dernier segment, appuyer sur la touche Contrôles travail fusionné, puis appuyer sur Fin de travail fusionné.

Un jeu unique est réalisé parce que Jeu épréuve a été sélectionné.

1. Àpres l'inspection du jeu d'épréuve, appuyer sur la touche État travail ? pour afficher la liste des travaux mis en file d'attente.
2. Appuyer sur la ligne du travail pour le sélectionner.
3. Sélectionner Libérer si le jeu initial est correct. Dans le cas contraire, le supprimer et répéter la procédure.

Application

Insérer des intercalaires à ontlets dans un travail.

Procedure

Conditions :

• Modèles d'onglet, voir page 67
• Utilisation du magasin 2, 3 ou 4 seulement

• Support d'impression à onglets

• Établier le type de travail fusionné.

• Sélectionner l'onglet Assemblage documents.

• Sélectionner Tabs/Build Job, puis Activé. Appuyer sur Sauver.

• Programmer les attributs d'onglet.

• Sélectionner l'onglet Tirage standard.

• Sélectionner un magasin contenant un support muni d'onglet.

• Numériser le modele d'onglet.

• Placer le premier modele d'onglet original, face dessus, dans le chargeur de documents. Appuyer sur la touche

• Programmer les attributs du corps du travail.

• Sélectionner l'onglet Tirage standard.

• Sélectionner s'il y a lieu le réglage youlu sous la fonction RÉduire/Agrandir.

• Sélectionner un magasin contenant un support qui n'est pas muni d'onglet.

• Numériser le segment de corps de travail.

• Placer le premier segment de corps de travail dans le chargeur automatique de documets, et appuyer sur la touche .

• Répéter les étapes de 2 à 5 jusqu'à ce que tous les segments d'onglet et de corps de document aient été numérisés.

• Terminer le travail fusionné

• Appuyer sur Contrôle travail fusionné.

• Sélectionner Fin travail fissionné.

Le système amorté le tirage complet.

REMARQUE

Les machines équipées d'un bac à décalage ne prennant pas correctement en charge la fonction de tirage sur onglet.

Utiliser les modèles proposés par Xerox

Acceder au site Web de Xerox pour télécharger les modèles de documents à 3, à 5 ou à 8 positions d'onglet :

1. http://www.xerox.com
2. Lancer une recherche à l'aide des mots clés : tab templates.
3. Dans les résultats de recherche, tracer les mots : Tab Templates, Supplies Information.
4. Sélectionner Tab Templates.
5. Dans la page Tab Template, sous le bandeau noir Tab Template, cliquer le numéro 1.
6. Cliquer sur le modele à télécharger.

REMARQUE

Pour toute question au sujet des modèles de documents à contacter le Centre d'Assistance Clients Xerox.

Créer son propre modele

S'il n'a pas accès à Internet, l'utilisateur peut créé un modele de document à onglets.

Dactylographier les titres d'onglet dans un document vierge. L'espacement des onglets varie selon la grosseur de caractètre utilisée. En général, la taille des onglets est d'environ 51 mm. Il faut effectuer un jeu d'épreuves pour s'assurer qu'ils correspondent à la position exacte de l'onglet qui receiveva le texte imprimé. Le document terminé doit composer un onglet sur chaque page. À titre d'exemple, dans le cas d'un modele à cinq positions d'onglet, l'on devrait obtenir un document de cinq pages qui compteient respectivement un onglet.

Présentation de la fonction de télécopie réseau (fonction en option)

La télécopie réseau est une fonction optionnelle permettant d'envoyer et de receivevoir des télécopies par l'intémédiaire d'un système réseau connecté à un logiciel de télécopie réseau.

L'opérateur principal ou l administrateur peut limiter l'accès à cette fonction en activant l'authentication. L'utilisateur doit alors ouvrir une session avant d'utiliser la fonction de télécopie réseau. Penser à fermer la session pour éviter tout accès non autorisé.

Procedure

Envoi d'une télécopie

1. Le système numérique le document imprimé original et créé un fjichier numérique.
2. Le fichier numérique et l'information de routage sont transférés dans une zone de stockage de télécopie sur un serveur.
3. Le serveur de télécopies reseau recupere le fichier numérique dans cette zone de stockage, le traite et l'envoie ensuite à son destinataire.

Réception d'une télécopie

Lorsque le serveur de télécopies recoit une télécopie, il traite le fichier correspondant puis détermine sa destination avant de l'envoyer.

Applications

Envoyer un document par télécopier à un seul numéro ou à plusieurs numéro.

Procedure

1. Placer le document face dessus dans le chargeur de documents.
2. Appuyer sur la touche Fax de l'écran tactile. Si l'authentication est activée, l'utilisateur doit ouvrir une session. Penser à fermer la session pour éviter tout accès non autorisé.
3. Entrer le numéro de télécopier sur le pavé numérique (il faut parfois entre un chiffre et appuyer sur la touche Pause composition pour obtenir une ligne extérieure).
4. Si les documents sont recto verso, appuyer sur Documents recto verso.

S'il s'agit d'un envoi par télécopie à un seul numéro, passer à l'étape 11.

1. Appuyer sur Ajout à liste Envoi sur l'écran tactile.
2. Entrer le numéro de télécopier suivant à l'aide du pavé numérique.
3. Répéter les étapes 3 et 4 autant que nécessaire pour ajouter tous les numérios de télécopieur dans la liste (50 maximum).
4. Appuyer sur la touche [Lête d'Envoi pour vérifier que les numérios entrés ont bien été ajoutés à la [Lête d'Envoi.
5. Effectuer les vérifications nécessaires et appuyer sur la touche Fermer.

	10. Une fois tous les numéroes entrés, sélectionner la résolution et le mode de numérisation voulus.
	11. Appuyer sur la touche ◆.
	12. Si la machine est activée par un logiciel de télécopie réseau, elle imprime un relevé de transmissions une fois que la télécopie a été reçu au numéro du télécopieur destinataire.
ASTUCE	Le réseau permet de stocker jusqu'à 30 numéroes de télécopieur de destination, ce qui assure un net gain de temps lors de l'envoi de la télécopie.
CONSEIL	Le réseau permet d'ajouter des numéroes préprogrammés à la Liste d'Envoi.

La numérisation réseau est une fonction optionnelle permettant de créé et de distribuer un fichier contenant un document numérique.

Procedure

1. L'utilisateur decide des paramètres à appliquer pour Traits le travail de numérisation et de la destination vers laquelle le fichier résultat devra être envoyé.
2. L'utilisateur sélectionne un modèle de distribution correspondant aux besoin définis précédément. L'utilisation d'un modèle n'est pas requise pour toutes les fonctions de numérisation. En effet, la numérisation vers un télécopieur ou le courrier électrique est possible sans modèle.
3. Sur selection de la touche , le système numérique le document et créé un fichier numérique d'après le modele choisi.
4. Le système transfère le fichier dans un dossier résident sur un serveur de fichiers.
5. Le fichier est envoyé vers sa destination finale via un logiciel installé sur un serveur de fichiers ou sur un poste de travail.

Option	Applications
Numérisation vers fichier	Créer, à partir d'un document imprimé, un fichier électronique qui sera partagé sur le réseau.
Numérisation vers ordinateur	Numériser un document vers un poste de travail.
Numérisation vers courrier électronique	Numériser un document pour le distribuer par courrier électronique : • en utilisant un modèle de CentreWare® • sans utiliser un modele de CentreWare®.
Numérisation vers télécopieur	Numériser un document vers un télécopieur.
Numérisation vers télécopieur Internet	Numériser un document vers un télécopieur au moyen d'une adresse Internet.

Procedure

1. Mettre en place les documents.
2. Appuyer sur la touche Numérisation réseau de l'écran tactile. Si l'authentication est activée, l'utilisateur doit ouvrir une session.

REMARQUE

Si un nouveau modele vient d'être créé ou qu'un modele existant a eté modifié au moyen des outils des services de numérisation reseau CentreWare®,mettre à jour la liste des modèles sur la machine de sorte qu'elle reflète les dernières modifications.

Selectionner l'onglet Autres fonctions et appuyer sur la touche Mise à jour liste des modèles. Appuyer sur la touche Mise à jour liste des modèles, puis sur la touche Confirmer.

Cela pourra prendre quelques minutes selon le nombre de modèles disponibles.

1. Sélectionner le modele voulu dans la liste Nom modele. Si le modele souhaite n'existe pas, se reporter au guide Services de numérisation CentreWare® pour plus d'informations sur la création d'un nouveau modele.

On peut modifier le modele en appuyant sur la touche Mode numérisation et effectuer la sélection voulue : Recto, Recto verso ou Recto verso, Tête-bêche.

1. Appuyer sur la touche Orientation image qui reflète l'orientation image correcte des documents et appuyer sur la touche Sauver.
2. Appuyer sur la touche

Pour la numérisation vers l'ordinateur uniquement :

1. Si cette option est activée, la machine envoie un message au poste de travail de l'utilisateur pour lui indiquer qu'un document numérique est dans son dossier.
2. Utiliser le logiciel PaperPort fourni avec le système pour effectuer des opérations d'édition ou de traitement sur les images numériées.

La fonction optionnelle Fax Internet, c'est-à-dire de télécopie Internet, est disponible sur demande pour les systèmes réseau.

L'administrateur système peut limiter l'accès à la télécopie Internet en mettant en service la fonction d'authentication. Lorsque l'authentication est activée, l'utilisateur doit entre un code d'accès reseau ou un code-temporaire. Il faut penser à fermer la session une fois terminé pour éviter tout accès non autorisé.

Lorsque la fonction Fax Internet est en service, l'utilisateur peut transmettre un document numérique vers une destination ou un groupe de destinations dotées de la fonctionnalité de télécopie Internet et receivevoir des télécopies Internet sans devoir recourir à une connexion téléphonique.

La fonction Fax Internet permet à l'utilisateur :

• d'envoyer des images numériées via le réseau Internet, aux coût d'Internet ou d'intranet
• de demander que le terminal récepteur retransmette la télécopie à un télécopier classique. À titre d'exemple, on peut envoyer une télécopie Internet à un terminal muni de la fonctionnalité de télécopie Internet dans une autre partie du monde, qui à son tour l'achemie à un télécopier local de manière à economiser sur les frais téléphoniques
• de receivevoir une confirmation de la transmission de la même façon qu'un service de télécopie standard en returnant un.accuse réception du travail par l'intérimédiaire d'Internet.

Travaux de télécopie Internet non livrés

Certaini terminaux recepteurs returnent a l'expéditeur les travaux qu'il n'ont pas réussi à acheminer à la destination finale. S'il est programmé pour la réception de télécopie Internet, le système risque de receivevoir en retour des travaux non livrés et de les imprimer comme s'il s'agissait de nouvelles télécopies entrantes.

Dans le cas d'envoi de documents par télécopie Internet, vérifier l'etat de l'envoi en appuyant sur la touche État travail. Consulter la page page 37 pour en savoir plus sur la mise en file d'attente et l'etat du travail.

Présentation du courrier électronique (fonction en option)

Le courrier électronique est une fonction optionnelle qui permet d'envoyer des messages par voie électronique sans utiliser un modèle. Le système doit être connecté au réseau.

L'opérateur principal ou l administrateur peut limiter l'accès à cette fonction en activant l'authentication. L'utilisateur doit alors ouvrir une session avant d'utiliser le courrier électronique. Penser à fermer la session pour éviter tout accès non autorisé.

Procedure

Envoi d'un message électronique

1. Le système numérique le document papier et créé un fjichier numérique.
2. Le fichier numérique et l'information de routage sont ensuite transférés dans une zone de stockage SMTP (protocole simple de transfert de courrier) sur un serveur.
3. Le serveur réseau récapuére le fichier numérique dans cette zone de stockage, leTraits et l'envoie ensuite à son destinataire.

Application

Envoi par courrier électronique ou télécopie Internet d'un document à un seul destinataire ou à plusieurs destinataires.

Procedure

1. Placer le document face dessus dans le chargeur de documents.
2. Appuyer sur Courrier électronique ou Fax Internet. Si l'authentication est activée, l'utilisateur doit ouvrir une session. Penser à fermer la session pour éviter tout accès non autorisé.
3. Sélectionner la résolution voulue et le mode de tirage. Si les documents sont recto verso, appuyer sur Documents recto verso.
4. Sélectionner À..., CC... ou CS... L'écran Ajouter entrée apparait.
5. En utilisant l'écran tactile, entraun un nom de destinataire conforme au protocole SMTP.

Il est possible de selectionner un Carnet d'adresses et d'entrée tout ou une partie du nom du destinataire.

1. Appuyer sur Entrer. Le système effectue une recherche dans le carnet d'adresses et présente une liste de tous les noms correspondant à l'information entrée.
2. Il est possible d'examiner l'information relative à un nom en sélectionnant sa ligne dans la fenêtre des résultats de la recherche. Une fois le destinataire repéré, l'ajouter à la liste d'adresses en appuyant sur Entrer.
3. Répéter les étapes 4 à 6 pour ajouter tous les destinataires nécessaires dans la liste (128 maximum).
4. Appuyer sur

Les champs de gestion de documents permettent de créé des champs contenant des données variables et programmes. L'information est enregistrée avec le fjichier numérique dans le fjichier journal des travaux. Utiliser le logiciel de gestion des documents de l'entreprise pour acceder au fjichier journal des travaux et récapérer ou acheminer les fjichiers enregistrés.

REMARQUE

Cette fonction n'est disponible que si un modele contenant l'information des champs de gestion de documents est utilisé. Pour chaque modele, il est possible de programmer jusqu'à six champs de gestion de documents.

Utiliser les Services Internet pour creer des champs de gestion de documents. L'adresse IP du système est requise. Le cas échéant, obtenir l'adresse de l'opérateur principal ou de l'administrateur.

1. Taper l'adresse IP du système dans l'explorateur. La page d'accueil du système apparait.
2. Sélectionner Services.
3. Sélectionner Modèles de distribution.
4. Choiser le modele youlu.

Utiliser les touches Ajouter, Modifier ou Supprimer pour creer, modifier ou supprimer un champ de gestion de documents.

1. Sélectionner Ajouter un champ.

Pour chaque modèle, il est possible de programmer jusqu'à six champs.

Index

% auto 44

A

Accès aux fonctions 38

Accès identifié sur le réseau 30

Accès non autorisé 31

Accès à la fonction copie 38

Adresse 12

Agrafage 45

Alimentation 27

Améliorer la qualité image 49

Auditron 39

Auditron interne 38

Authentication

Fax Internet 75

Authentication

Accès hôte 30

Accès non autorisé 31

Accès réseau 30

Courrierélectronique30,77,78

Numérisation 30, 73

Ouverture de session 31

Présentation 30

Télécopie 30, 68, 70

Télécopie Internet 78

B

Bord de reliure 50

Brochure

voir Creer des brochures 57

C

Cahier

Feuillets plies 58

Fonction de creation 58

Pli triple 59

voir Creer des cahiers 57

Cahiers

Feuillets plies 21

Cahiers à feuillets pliers 58

CentreWare 12

Champs de gestion de documents

Creer des champs 80

Presentsation 79

Chargeur de documents

Mise en place des documents

Copie 28

Numérisation 32

Télécopie 34

Code d'impression protégée 40

Copie

Document multiformats 44

Documents multiformats 22, 59, 60

Documents reliés 51

Régler la qualité image 49

Copies recto verso 45

Courriel électronique réseau

Description 17

Courrierélectronique17,25

Distribuer du courrier électronique sans utiliser de modèle 78

Presentsation 77

Utilisation d'un modele 73

Couvertures 54

Création de cahier

Pli triple 59

Creation de cahiers 58

Feuillets plies 58

Creer des brochures 57

Créer des cahiers 57

D

Décalage d'une image 53

Définition des comptes Auditron

Voir le Guide de referencia

Départ manuel

Mise en place du support 36

Déplacement

\section*{Caracteristiques ozone 5}

Déplacement de l'image 53

Dépliant à trois volets 22, 59

Documents

Mise en place 28, 32, 34

Documents multiformats 60-61

Copie 22, 44

E

Échec, ouverture de session 31

Écran tactile 27

Écrasement d'image 40

Écrasement immédiat 40

Sécurité nettoyage sur demande 40

Effacement de bords 50

Effectuer 44

Épréuve

voir Jeu épreuve

État d'un travail 37

F

Fax Internet 75, 78

Fermeture de session

Voir Auditron

File d'attente

Gestion 37

Finition

Module de finition pour professionnels facultatif 58-59

Fonction

Documents multiformats 61

Effacement debords 50

Onglets et Travail fusienne 65

Réduire/Agrandir 52

Travail fusienne 64

creation de cahiers à feuilletts pliés 58

Fonctions

Fax Internet 78

Fonctions auto

Papier auto et % auto 44

Fonctions numériques 15

G

Glace d'exposition

Copie 28

Numérisation 32

Télécopie 34

1

IP (Internet Protocol) 13


Verso Tete-bêche 48

Images multiples 55

Impression

Fonctions 12

Pilote d'imprimante 14

Port USB 14

Services Internet 13

Impression protégée 40, 41

Information Ozone

Espace requis 5

Internet

Télécopie 75

telécopie 25

Interrupteur Marche/Arret 27

J

Jeu épréuve 64

M

Magasin grande capacité

Mise en place du support 36

Miniatures 55

Module de finition 27

Module de finition pour professionnels

facultatif 58-59

Modèle

Creation

Voir Services de numérisation

réseau CentreWare

Envoi par courrier électronique sans

utiliser de modele 77

Presentsion 72

Modèle de distribution 72

Modèles

Listedesmodles74

Onglets 67

Multiformats

Copie 59, 60

N

NIP 41

Utilisateur

Identification 39

Normal 49

Numérisation

Creation de fichiers

electroniques 17

Gestion de documents 79

Presentsion 72

Vers un fichier 73

Numérisation de documents 32

Numérisation réseau 25

Authentication 30

Creation de fichiers

electroniques 17

Gestion de documents 79

Vers un courrier électronique 25, 73

Vers un fichier 25, 73

Vers un ordinateur 25, 73

Vers un télécopier 25, 73

Vers un télécopieur Internet 73

Numero d'identification personnel 39

Numero d'identification personnel - Impression protégée 41

0

Onglets 65

modèles 67

Ouvrir/fermer une session, authentifica-tion 31

P

Papier recyclé 16

Pilote d'imprimante, Port USB 14

Pli triple

Configuration en C

Configuration en Z ou accordéon 59

Pliage

Cahiers 21

Configuration en C ou accordéon 59

Configuration en Z ou accordéon

Creation de cahiers 58

Pli triple 22, 59

Pliage en Z ou accordéon 59

Port USB

Impression 14

Q

Qualité des copies

R

Reliure

Cahier à feuillets pliéss 21

Réduction 52

Réduction/Agrandissement 52

s

Segment

voir Travail fusionné

Serveur Web intégré 12

Supprimer un travail 37

Sécurité

Impression protégée 40

Laser 6

Écrasement d'image 40

Electrique 2

Sécurité nettoyage sur demande 40

Sélection de Papier auto 44

Séparateurs de transparents 56

T

Touche AC

Mode copie 28

Mode numérisation 28

Mode télécopie 32

Travail fusienne 62-67

Trois pris

voir Pliage 22

Télécopie 17, 34

À un seul numéro ou à plusieurs numérios 70

Télécopie Internet 17, 25, 75

Authentication 78

Vers plusieurs numéros 24

Vers un seul numero 24

U

USB

Impression 14

Utilisateur

NIP 39
