Retrouvez gratuitement la notice de l'appareil 5S550I EATON au format PDF.
| Type de produit | Onduleur |
|---|---|
| Caractéristiques techniques principales | Technologie Line-Interactive, puissance 550 VA / 330 W |
| Alimentation électrique | Entrée : 220-240 V, 50/60 Hz |
| Dimensions approximatives | Dimensions : 280 x 100 x 140 mm |
| Poids | Poids : 4,5 kg |
| Compatibilités | Compatible avec les équipements électroniques sensibles |
| Type de batterie | Batterie plomb-acide |
| Tension | Sortie : 230 V |
| Puissance | 550 VA / 330 W |
| Fonctions principales | Protection contre les surtensions, régulation automatique de la tension (AVR) |
| Entretien et nettoyage | Vérifier régulièrement l'état de la batterie et nettoyer les contacts |
| Pièces détachées et réparabilité | Pièces disponibles pour la batterie et les composants internes |
| Sécurité | Protection contre les courts-circuits et les surcharges |
| Informations générales utiles | Garantie de 2 ans, idéal pour les bureaux et les équipements informatiques |
FOIRE AUX QUESTIONS - 5S550I EATON
Comment brancher l'onduleur EATON 5S550I ?
Pour brancher l'onduleur EATON 5S550I, connectez le câble d'alimentation à une prise électrique murale et branchez vos appareils dans les prises de sortie de l'onduleur.
Que faire si l'onduleur ne s'allume pas ?
Vérifiez que l'onduleur est correctement branché à une prise fonctionnelle. Assurez-vous que le bouton d'alimentation est en position 'ON'. Si le problème persiste, vérifiez le fusible de l'onduleur.
Pourquoi l'onduleur émet-il un bip continu ?
Un bip continu indique généralement une surcharge ou un problème de batterie. Vérifiez si les appareils connectés dépassent la capacité de l'onduleur ou si la batterie doit être remplacée.
Comment tester la batterie de l'onduleur ?
Pour tester la batterie, débranchez l'onduleur de la prise secteur et vérifiez si vos appareils restent alimentés. Si l'alimentation s'arrête rapidement, la batterie peut être défaillante.
Comment remplacer la batterie de l'EATON 5S550I ?
Pour remplacer la batterie, éteignez l'onduleur, débranchez-le de la prise secteur, ouvrez le compartiment de la batterie, retirez l'ancienne batterie et insérez la nouvelle en respectant les polarités.
Où trouver des pièces de rechange pour l'EATON 5S550I ?
Les pièces de rechange peuvent être commandées directement auprès du fabricant EATON ou par le biais de revendeurs agréés. Consultez le site web d'EATON pour plus d'informations.
L'onduleur EATON 5S550I peut-il être utilisé avec des équipements sensibles ?
Oui, l'EATON 5S550I est conçu pour protéger les équipements sensibles tels que les ordinateurs et les appareils électroniques des coupures de courant et des surtensions.
Comment configurer les paramètres de l'onduleur ?
Pour configurer les paramètres, utilisez le logiciel de gestion d'EATON, qui peut être téléchargé depuis le site officiel. Connectez l'onduleur à votre ordinateur via USB pour accéder aux paramètres.
Que faire en cas de surchauffe de l'onduleur ?
Si l'onduleur surchauffe, éteignez-le immédiatement et débranchez-le. Assurez-vous qu'il est placé dans un endroit bien ventilé et qu'il n'est pas obstrué par des objets.
Comment savoir si l'onduleur est en mode batterie ?
L'indicateur LED sur l'onduleur s'allumera en jaune ou rouge lorsque l'onduleur est en mode batterie. Consultez le manuel d'utilisation pour plus de détails sur les indicateurs.
Téléchargez la notice de votre Onduleur au format PDF gratuitement ! Retrouvez votre notice 5S550I - EATON et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 5S550I de la marque EATON.
MODE D'EMPLOI 5S550I EATON
1. Conditions d'utilisation
- C et appareil est une Alimentation Sans Interruption (ASI) conçue pour alimenter un ordinateur et ses périphériques, des appareils de TV, HI-FI, Vidéo, à l’exclusion de tout autre appareil électrique (éclairage, chauffage, électroménager...).
2. Raccordement de l'ASI
- Raccorder l'ASI 1 au réseau électrique sur une prise murale avec terre, à l'aide du cordon fourni pour une ASI avec prises FR/DIN ou avec le cordon d'alimentation de votre ordinateur pour une ASI avec prises IEC (voir figure A).
- Connecter les prises des appareils critiques (ordinateur, écran, modem...) sur les prises secourues par batterie 9 et protégées contre les surtensions (voir figure C), en ne dépassant pas le courant indiqué en Ampères.
- Les autres appareils (imprimante, scanner, fax…) peuvent être branchés sur les prises protégées contre les surtensions 8 (voir figure C); les prises protégées ne sont pas secourues en cas de coupure de courant.
- Liaison Modem Internet / réseau facultative : la ligne modem ou réseau Ethernet peut être protégée contre les surtensions en la raccordant via l'ASI. Pour celà, relier d'une part la prise murale à l'ASI avec le cordon de l'appareil à protéger, et d'autre part l'ASI à cet appareil à l'aide d'un cordon identique, comme indiqué figure B (cordon non fourni).
- Liaison USB facultative : l’appareil ASI peut être connecté à l’ordinateur via le câble USB 4 fourni (voir figure B). Le logiciel Eaton UPS Companion peut être téléchargé depuis le site powerquality.eaton.com. Enregistrement de la garantie sur le site powerquality.eaton.com.
- C harge batterie : l'ASI charge sa batterie dès qu’elle est connectée au réseau électrique quel que soit l'état du bouton 12 . A la première utilisation, la batterie ne donne sa pleine autonomie qu'après une recharge de 8 heures. Pour conserver la meilleure autonomie, il est conseillé de laisser l'ASI branchée en permanence sur le réseau électrique.
- Mise en marche de l'ASI : appuyer sur le bouton 12 environ 1 seconde.
- Prises protégées contre les surtensions 8 non secourues : les appareils raccordés sur ces prises sont alimentés dès que le câble d’entrée est branché sur une prise murale. Le bouton 12 ne les commande pas.
- Prises secourues 9 : les appareils raccordés sur ces prises sont alimentés dès que le bouton 12 est allumé en vert (voir figure D). Ces prises peuvent être mises en marche même si l'ASI n'est pas connectée au réseau électrique (bouton 12 clignotant).
- Perturbation du réseau électrique : si la tension de ce réseau est mauvaise ou absente, l'ASI continue à fonctionner sur batterie : le bouton 12 clignote en vert. En mode normal, l’alarme sonore émet un signal toutes les 10 secondes, puis toutes les 3 secondes lorsque la fin d'autonomie batterie approche. En mode silence, l'alarme sonore émet un bip au passage sur batterie.
- Si la durée de la coupure du réseau électrique dépasse l'autonomie batterie, l'ASI s'arrête puis redémarre automatiquement au retour du réseau électrique. Après décharge complète, quelques heures sont nécessaires pour restaurer l'autonomie complète.
- Protection contre les surtensions : Toutes les prises sont protégées contre les surtensions.
- Arrêt des prises secourues 9 : appuyer plus de 2 secondes sur le bouton 12 .

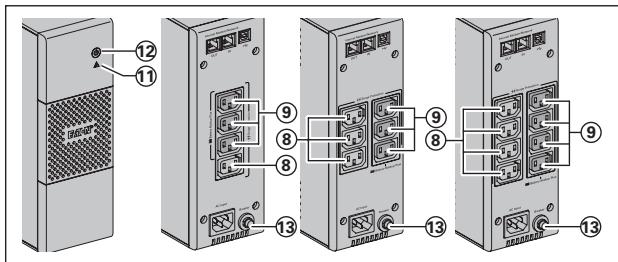

: Prises protégées. : Prises secourues par batterie. : Voyant allumé, défaut de l'ASI. : Bouton de mise en service ou d'arrêt des prises secourues. 13 : Disjoncteur de protection.
Dépannage (Pour toutes informations, consulter le site www.powerquality.eaton.com ou notre Service Après-Vente)
- Les prises secourues 9 ne sont pas alimentées.
- Le bouton 12 n’est pas allumé.
- Appuyer sur le bouton 12 et vérifier qu’il s'est allumé en vert.
- Les appareils raccordés ne sont plus alimentés lors d'une coupure du réseau électrique.
- Les appareils ne sont pas raccordés sur les prises secourues 9 .
- Raccorder ces appareils sur les prises secourues 9 .
- Le réseau électrique est présent mais • Le disjoncteur 13 , placé à l'arrière de • Débrancher l’appareil en cause en l'ASI fonctionne sur sa batterie. l'ASI a été déclenché par une surcharge sortie et réarmer le disjoncteur 13 en appuyant sur son bouton. sur la sortie de l'ASI.
- Le bouton vert 12 et voyant rouge 11 clignotent fréquemment et l'alarme sonore émet un signal toutes les 2 secondes.
- L'ASI subit une surcharge sur les prises secourues 9 .
- Débrancher l’appareil en cause des prises secourues 9 .
- Le voyant rouge 11 est allumé et l’alarme sonore émet un signal continu.
- L'ASI a subit un défaut. Les prises secourues 9 ne sont plus alimentées.
- Faire appel au service après vente. 614-06822-00
