TEW-690AP - Point d'accès sans fil TRENDNET - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Point d'accès sans fil
Normes Wi-Fi	IEEE 802.11a/b/g/n/ac
Fréquence	2.4 GHz et 5 GHz
Débit maximal	AC750 (300 Mbps sur 2.4 GHz et 433 Mbps sur 5 GHz)
Ports Ethernet	1 port Gigabit Ethernet (10/100/1000 Mbps)
Alimentation électrique	Adaptateur secteur 12V/1A
Dimensions approximatives	150 x 150 x 30 mm
Poids	300 g
Compatibilités	Compatible avec tous les appareils Wi-Fi 802.11a/b/g/n/ac
Fonctions principales	Point d'accès, répéteur, mode client
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec, éviter les produits chimiques
Pièces détachées et réparabilité	Pas de pièces détachées disponibles, produit non réparable
Sécurité	WPA/WPA2, filtrage MAC, contrôle d'accès
Informations générales	Installation facile via interface web, support pour plusieurs SSID

FOIRE AUX QUESTIONS - TEW-690AP TRENDNET

Comment réinitialiser le TRENDNET TEW-690AP aux paramètres d'usine ?

Appuyez sur le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que les voyants clignotent.

Pourquoi mon TRENDNET TEW-690AP ne se connecte-t-il pas à Internet ?

Vérifiez que votre modem est en ligne et que les câbles sont correctement branchés. Essayez également de redémarrer le routeur et le modem.

Comment changer le mot de passe du réseau Wi-Fi sur le TRENDNET TEW-690AP ?

Connectez-vous à l'interface web du TRENDNET TEW-690AP, allez dans les paramètres sans fil et modifiez le mot de passe dans la section appropriée.

Le signal Wi-Fi est faible, que puis-je faire ?

Essayez de repositionner le TRENDNET TEW-690AP dans un endroit central de votre maison et loin des obstacles comme les murs épais ou les appareils électroniques.

Comment mettre à jour le firmware du TRENDNET TEW-690AP ?

Téléchargez la dernière version du firmware depuis le site de TRENDNET, connectez-vous à l'interface web de l'appareil et utilisez l'option de mise à jour du firmware.

Puis-je utiliser le TRENDNET TEW-690AP comme point d'accès ?

Oui, le TRENDNET TEW-690AP peut être configuré en mode point d'accès dans les paramètres réseau de l'interface web.

Que faire si les voyants LED ne s'allument pas ?

Vérifiez que l'appareil est correctement alimenté et que l'adaptateur secteur fonctionne. Essayez de brancher l'appareil sur une autre prise.

Comment configurer le TRENDNET TEW-690AP pour qu'il fonctionne avec un réseau existant ?

Accédez à l'interface web, sélectionnez 'Mode répéteur' ou 'Mode pont' et suivez les instructions pour entrer les détails de votre réseau existant.

Le TRENDNET TEW-690AP est-il compatible avec IPv6 ?

Oui, le TRENDNET TEW-690AP prend en charge IPv6. Vous pouvez activer cette option dans les paramètres réseau.

Comment résoudre des problèmes de connexion intermittente ?

Vérifiez les interférences d'autres appareils sans fil, changez le canal de votre réseau Wi-Fi dans les paramètres et assurez-vous que le firmware est à jour.

MODE D'EMPLOI TEW-690AP TRENDNET

Guide d'installation rapide

1. Avant de commencer 1 2. Installation du matériel 2

Contenu de l'emballage

• TEW-690AP
• Guide d'installation rapide en plusieurs langues
• CD-ROM (guide de l'utilisateur et utilitaire) Adaptateur secteur (12V DC, 0.5A) Cable Ethernet de catégorie 5 (0.6m / 2ft.)

Vérification de l'équipement

• Un navigateur Internet tel Internet Explorer (6 ou plus récent).
• Un ordinateur avec un adaptateur réseau ou un adaptateur sans fil opérationnel.
• Un routeur avec un port réseau LAN disponible.
• Un serveur DHCP disponible - les routeurs disposent normalement d'un serveur DHCP intégré.

Remarque:

1. Déterminez un endroit idéal pour le Point d'accès. Le meilleur endroit se trouve généralement au centre de votre réseau sans fil.
2. Désactive tous les programmes d'antivirus et de pare-feu avant de débuter.

Utilisateurs windows

1. Insérez le CD-ROM avec l'utilitaire et le pilote dans le lecteur de CD-ROM de votre ordinateur.

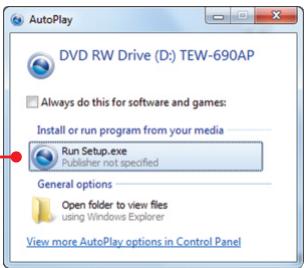

2. Cliquez sur Run Setup.exe (Windows 7/Vista).
3. Cliquez suivant sur Assistant d'installation.

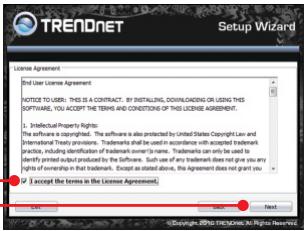

4. Cliquez sur "I accept the terms in the license agreement"(J'accepte les termes du contrat de licence), et cliquez sur "Next" (Suvivant).

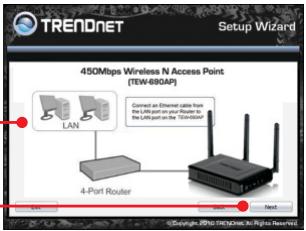

5. Branchez le câble RJ-45 fourni entre un port LAN de votre routeur et le port LAN du TEW-690AP. Cliquez sur Next (Suivant).

1. Branchez un câble RJ-45 entre un port LAN de votre routeur et le port Ethernet de votre ordinateur.

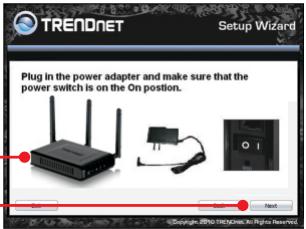

2. Branchez l'adaptateur secteur au Point d'accès et à une prise de courant disponible. Vérifiez que l'interrupteur est bien en position « on » (Version EU uniquement). Cliquez ensuite sur Next (Suivant).

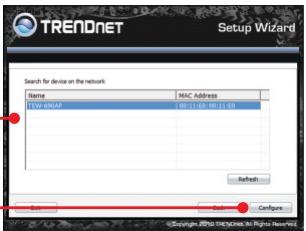

3. Sélectionnez le TEW-690AP dans la liste et cliquez sur "Configure" (Configurer).

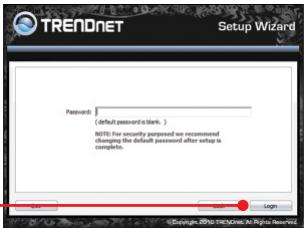

1. Il n'y a pas de mot de passe par défaut. Cliquez sur Login (Identification).

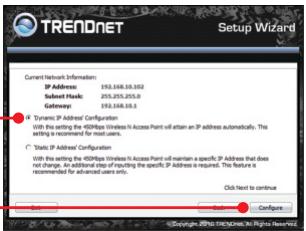

2. Sélectionnez Dynamic IP Address Configuration (Configuration de l'adresse IP dynamique) et cliquez sur Configure (Configurer).

Remarque:

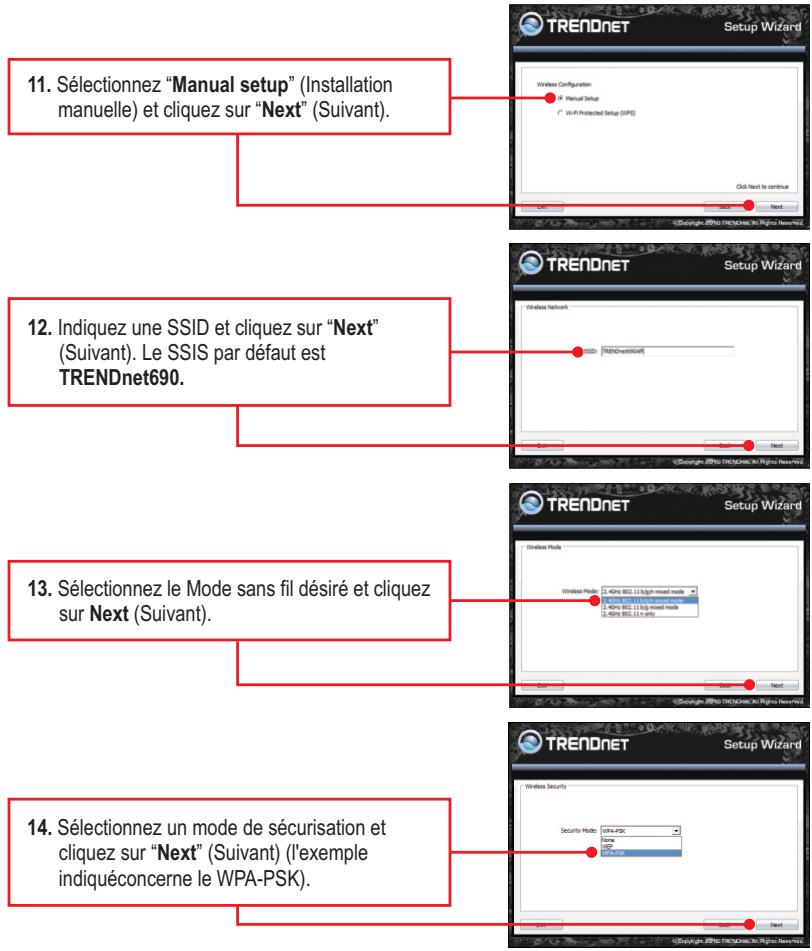

1. Pour protéger votre réseau de tout accès non autorisé, il est recommandé d'activer le cryptage sans fil.
2. L'exemple ci-dessous correspond à la sécurisation WPA2-PSK. Si vous avez s sélectionnez WEP.

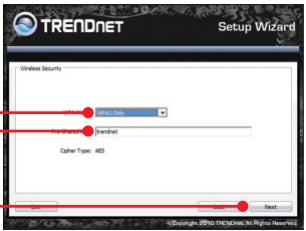

3. Sélectionnez le mode WPA désiré, saississez les caractères de votre clé pré-partagée et cliquez ensuite sur Next (Suivant). Pour le WPA-PSK ou le WPA2-PSK, la clé prépartagée doit comprendre entre 8 et 63 caractères ASCII ou 64 caractères HEX. Assurez-vous de noter la clé pré-partagée.

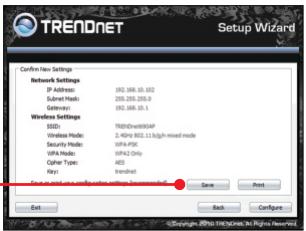

4. Cliquez sur "Save" (Enregistrer) (optionnel). Ceci enregistre vos paramètres de configuration dans un fichier qui peut être chargé en cas de besoin.

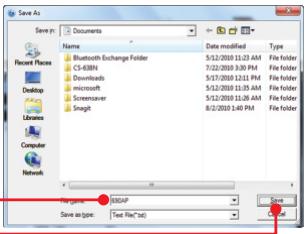

5. Nommez le fichier, et cliquez sur "Save" (Enregistrer).

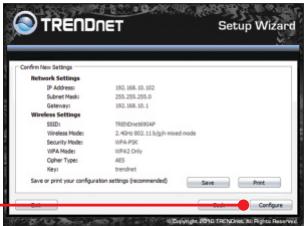

6. Cliquez sur Configure (Configurer) pour appliquer les paramètres.

Remarque:

Pour connecter un ordinateur sans fil au TEW-690AP, veuillez-vous référer à la première question dans la section dépannage.

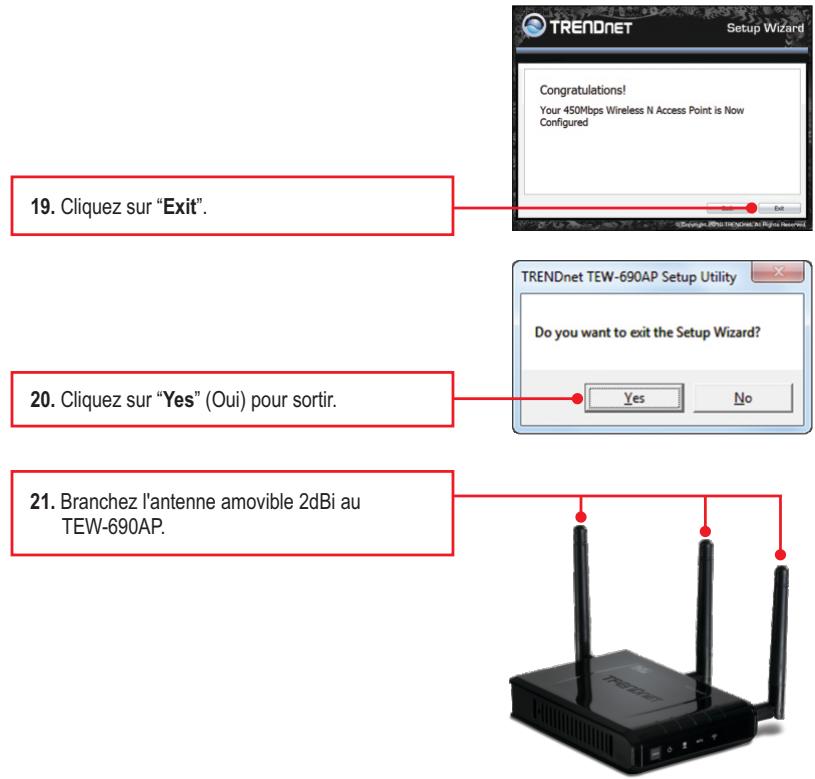

La configuration sans fil est à présent terminée

Si vous désirez des informations détaillées sur la configuration et les paramètres avances du TEW-690AP, veuillez consulter la rubrique Dépannage, le guide de l'utilisateur sur CDROM ou le site Internet de TRENDnet sur http://www. trendnet. com.

Enregistrez votre produit

Afin d’être sûr de recevoir le meilleur niveau de service clientèle et le meilleur support possibles, veuillez prendre le temps d’enregistrer votre produit en ligne sur : www.trendnet.com/register Nous vous remercions d’avoir choisi Trendnet.

Coordonnées du fournisseur:

Nom:

TRENDnet, Inc.

Adresse:

20675 Manhattan Place

Torrance, CA 90501

USA

Détails du produit:

Nom du produit:

L'appareil est conforme aux exigences essentielles de la directive 1999/5/EC du Conseil et du Parlement Européen pour la radio et les équipements de terminaux de télécommunications ainsi que des équipements des produits liés à l'énergie sous la directive 2009/125/EC.

Je déclare par la présente que les produits et appareils mentionnés ci-dessus sont conformes aux standards et aux dispositions des directives.

Sonny Su

Full Name

Date

Ce produit TRENDDnet comprend un logiciel libre et est écrit par des programmeurs tiers. Ces codes sont soumis à la GNU General Public License ("GPL" Licence publique générale GNU) ou à la GNU Lesser General Public License ("LGPL" Licence publique générale limitée GNU). Ces codes sont distribués SANS GARANTIE et sont sujets aux droits d'auteurs des programmeurs. TRENDDnet ne fournit pas d'assistance technique pour ces codes. Les détails concernant les GPL et LGPL GNU sont repris sur le CD-ROM du produit.

Veuillez également vous rendre en (http://www.gnu.org/licenses/gpl.txt) ou en (http://www.gnu.org/licenses/lgpl.txt) pour les conditions spécifiques de chaque licence.

Les codes source sont disponibles au téléchargement sur le site Internet de TRENDnet (http://trendnet. com/downloads/list_gpl. asp) durant au moins 3 ans à partir de la date d'expédition du produit.

Vous pouvez également demander ces codes sources en contactant TRENDnet.
