TEW-653AP - Point d'accès sans fil TRENDNET - Notice d'utilisation et mode d'emploi gratuit

Marque	TRENDNET
Modèle	TEW-653AP
Type de produit	Point d'accès sans fil
Normes sans fil	IEEE 802.11b/g/n
Débit maximal	300 Mbps
Bande de fréquence	2,4 GHz
Ports	1 port LAN 10/100 Mbps (RJ-45)
Alimentation	12 V DC, 1 A (adaptateur secteur inclus) ou PoE IEEE 802.3af
Consommation électrique	Environ 12 W
Dimensions (L x l x h)	180 x 120 x 30 mm (estimation)
Poids	Environ 300 g
Température de fonctionnement	0 à 40 °C
Humidité de fonctionnement	10% à 90% (sans condensation)
Sécurité sans fil	WEP 64/128 bits, WPA, WPA2-PSK, WPA2-Enterprise
Gestion	Interface Web (HTTP)
Montage	Mural (kit inclus)
Contenu du carton	Point d'accès, adaptateur secteur, câble Ethernet, guide d'installation rapide, CD-ROM, kit de montage
Entretien et nettoyage	Nettoyer avec un chiffon sec et non abrasif. Débrancher avant nettoyage.
Sécurité	Changer le mot de passe par défaut, activer le chiffrement WPA2, mettre à jour le firmware régulièrement.
Pièces détachées et réparabilité	Aucune pièce détachable par l'utilisateur. En cas de panne, contacter le support technique.

FOIRE AUX QUESTIONS - TEW-653AP TRENDNET

Comment réinitialiser le point d'accès aux paramètres d'usine ?

Appuyez sur le bouton Reset à l'arrière de l'appareil pendant environ 10 secondes avec un objet pointu (trombone) jusqu'à ce que les voyants clignotent. Les paramètres reviennent aux valeurs par défaut.

Quelle est l'adresse IP par défaut du TEW-653AP ?

L'adresse IP par défaut est 192.168.10.100. Assurez-vous que votre ordinateur est sur le même sous-réseau (192.168.10.x) pour y accéder.

Comment configurer le TEW-653AP pour la première fois ?

Connectez votre ordinateur au point d'accès via un câble Ethernet. Attribuez une adresse IP statique dans le sous-réseau 192.168.10.x à votre ordinateur. Ouvrez un navigateur et saisissez 192.168.10.100. Suivez l'assistant de configuration pour définir le SSID et la sécurité.

Le TEW-653AP supporte-t-il l'alimentation PoE ?

Oui, il supporte le PoE selon la norme IEEE 802.3af. Vous pouvez utiliser un switch PoE ou un injecteur PoE (non fournis).

Quelle est la portée du signal sans fil ?

La portée varie selon l'environnement : environ 30 mètres à l'intérieur et jusqu'à 100 mètres en extérieur dégagé. Les obstacles (murs, métal) réduisent la portée.

Comment sécuriser mon réseau sans fil sur le TEW-653AP ?

Accédez à l'interface Web, allez dans la section Sécurité sans fil. Sélectionnez WPA2-PSK (recommandé) et définissez une clé de chiffrement forte (au moins 8 caractères). Évitez le WEP qui est moins sûr.

Le TEW-653AP peut-il fonctionner en mode répéteur ?

Non, le TEW-653AP est un point d'accès standard. Il ne prend pas en charge le mode répéteur ou bridge. Pour étendre la couverture, utilisez un autre point d'accès en mode client ou un répéteur dédié.

Quels navigateurs sont compatibles avec l'interface de configuration ?

L'interface Web est compatible avec Internet Explorer 6.0 ou ultérieur, ainsi que les navigateurs modernes comme Chrome, Firefox, Edge et Safari.

Comment mettre à jour le firmware du TEW-653AP ?

Téléchargez le dernier firmware sur le site TRENDNET. Accédez à l'interface Web, allez dans Administration > Mise à jour du firmware. Sélectionnez le fichier et cliquez sur Appliquer. Ne coupez pas l'alimentation pendant la mise à jour.

Que faire si j'oublie le mot de passe administrateur ?

Effectuez une réinitialisation matérielle (voir question 1). Cela effacera tous les paramètres, y compris le mot de passe, et les remettra aux valeurs par défaut.

MODE D'EMPLOI TEW-653AP TRENDNET

Guide d'installation rapide

1. Avant de commencer 1 2. Installation du matériel 2
2. Installation Power over Ethernet 3
3. Configuration du Point d'accès 5
4. Montage 8

Contenu de l'emballage

• TEW-653AP Guide d'installation rapide en plusieurs langues
• CD-ROM (guide de l'utilisateur) Cable Ethernet de catégorie 5 (1m / 3.3ft.) Adaptateur secteur (12V DC, 1A) Kit de montage

Configuration du système

• Navigateur Internet : Internet Explorer (6.0 ou ultérieur)
• Un ordinateur avec un adaptateur réseau correctement installé
• Un Switch ou un Hub réseau avec un port LAN réseau disponible
• Un Switch Power over Ethernet (PoE) (p. ex. TPE-80WS) (non fourni)
• Un injecteur (par. ex. TPE-111GI) (non fourni)

Remarque:

Le TEW-653AP ne supporte que les périphériques Power over Ethernet (PoE) qui respectent la norme IEEE 802.3af

Remarque : Déterminez un endroit idéal pour le Point d'accès. Le meilleur endroit se trouve généralement au centre de votre réseau sans fil. Veuillez brancher l'ordinateur en configurant la TEW-653AP au même switch/hub.

1. Connecter un câble RJ-45 et l'adaptateur secteur à travers le clip du câble sur le TEW-653AP.
2. Branchez un cable RJ-45 entre le Switch/Hub et le port LAN du point d'accès.
3. Branchez l'adaptateur secteur AC au point d'accès et à la prise de courant.
4. Vérifiez que le réseau local sans fil, et les voyants d'alimentation sont sous tension.

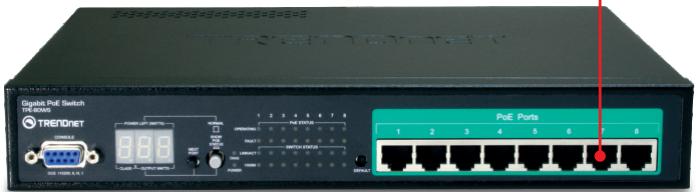

Utilisation du TEW-653APB avec un switch poe

1. Branchez un câble RJ-45 entre le switch Power-Over-Ethernet (p. e. ex. le TPE-S80WS de TRENDnet) et le port LAN du point d'accès.

1. Vérifiez que les voyants lumineux, sans fil et LEDs sont allumés. Veuillez consulter l'objet 4 de la partie Installation du matériel.

Utilisation du TEW-653AP avec le TPE-111GI

1. Branchez le cordon d'alimentation à l'adaptateur secteur AC.
2. Raccordez l'adaptateur secteur AC au connecteur DC 48V IN du TPE-111GI. Branchez ensuite le cordon d'alimentation à une prise.

1. Branchez un câble CAT-5 entre un switch et le port DATA IN du TPE-111GI.
2. Raccordez un cable CAT-5 entre le port LAN du TEW-653AP et le port PoE Out du TPE-111GI.

1. Vérifiez que les voyants lumineux, sans fil et LEDs sont allumés. Veuillez consulter l'étape 4 de la partie Installation du matériel.

4. Configuration du point d'accès

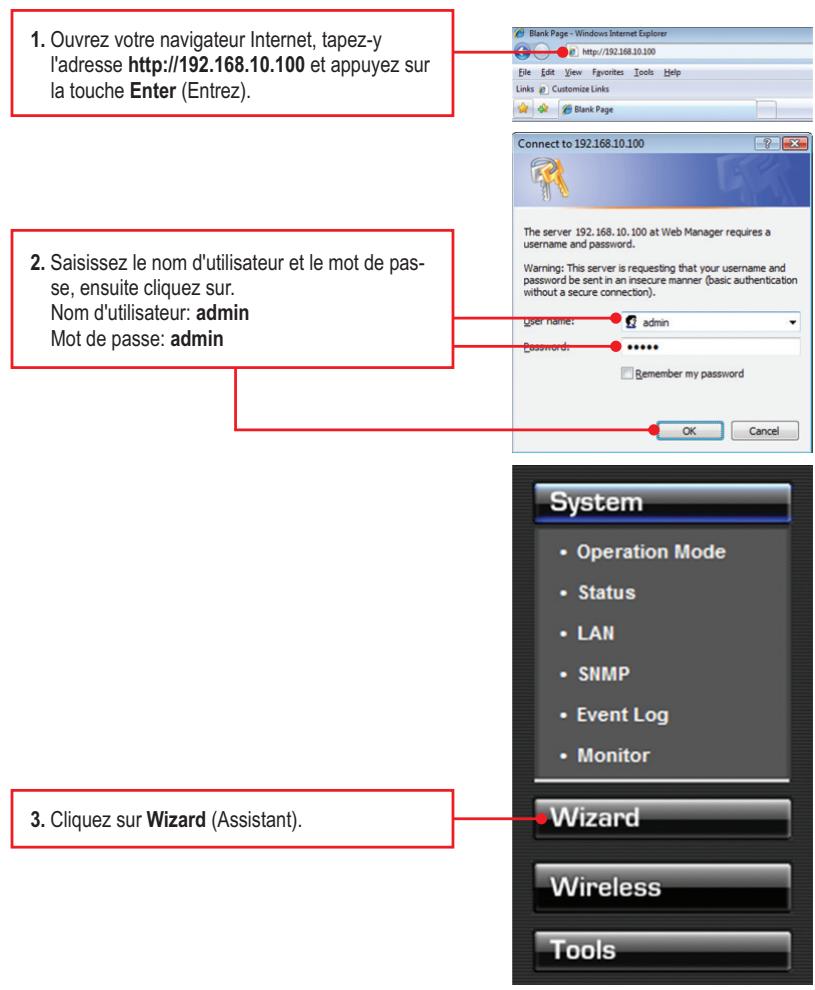

Remarque: Il est recommandé de configurer le point d'accès depuis un ordinateur câble. Avant de pouvoir configurer le point d'accès, une adresse IP statique doit être attribuée à l'adaptateur réseau de votre ordinateur dans le sous-réseau du 192.168.10.x. Puisque l'adresse IP par défaut du point d'accès est 192.168.10.100, assurez-vous qu'aucun autre périphérique réseau ne s'est vu attribuer une adresse IP 192.168.10.100. (Consultez la partie Dépannage pour savoir comment configurer les paramètres TCP/IP de votre PC).

1. Cliquez sur Next (Suivant).
2. Sélectionnez le Mode PA et cliquez sur Next (Suivant).

1. Pour protéger votre réseau de tout accès non autorisé, il est recommandé d'activer le cryptage sans fil.
2. Les exemples ci-dessous concernnent la sécurisation WPA2-PSK. Si vous sélectionnez WPA2-PSK ou WPA2-PSK, assurez-vous que vos adaptateurs sans fil supportent le WPA ou le WPA2. Si vos adaptateurs sans fil ne supportent pas le WPA ou le WPA2, sélectionné le WEP.
3. Utilisez votre souris pour selectionner le niveau de sécurité désiré (le plus faible sans cryptage, le plus élevé pour le WPA2-PSK).
4. Saisissez le SSID et la clé Key désirés. Par défaut, le SSID est TRENDnet653.

1. L'installation a réussi. Cliquez sur Reboot (Relancer).

Configuration du Système

One other mode

WALI GAIN EXPENSES

WOT COMPARATION

$ sed

Security

10.2.3.1.1.1

Reboot

1. Attendez 24 secondes pour que le point d'accès redémarre.

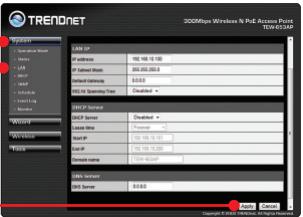

1. Cliquez sur System ((Système) → LAN. Configurez les paramètres LAN afin qu'ils correspondent à vos paramètres réseau et cliquez sur Apply (Appliquer).

1. Attendez 14 secondes pour que le point d'accès redémarre.

La configuration sans fil est à présent terminée.

Si vous désirez des informations détaillées sur la configuration et les paramètres avancés du TEW-653AP, veuillez consulter la rubrique Dépannage, le guide de l'utilisateur sur CD-ROM ou le site Internet de TRENDnet sur http://www.trendnet.com.

Enregistrez votre produit

Afin d’être sûr de recevoir le meilleur niveau de service clientèle et le meilleur support possibles, veuillez prendre le temps d’enregistrer votre produit en ligne sur: www. trendnet. com/register_Nous vous remercions d’avoir choisi Trendnet.

5. Montage

1. Utilisez la plaque de fixation comme modèle et indiquez sur le mur la position exacte des vis
2. Fore les trous pour les vis sur les endroits que vous avez indiqués sur le mur.
3. Utilisez les vis à bois fournies pour fixer la plaque de fixation au mur.
4. Alignez le TEW-653AP sur la plaque de fixation
5. Suivez la flèche pour fixer le TEW-653AP sur la plaque de fixation.
