Type d'appareil	Switch réseau
Vitesse de transmission	Gigabit Ethernet (10/100/1000 Mbps)
Nombre de ports	5 ports
Type de ports	RJ45
Alimentation	Externe, adaptateur secteur
Fonctionnalités	Switch non manageable
Mode de fonctionnement	Full duplex / Half duplex
LED d'état	Oui, pour alimentation et activité réseau
Dimensions	Compact, format de bureau
Consommation électrique	Faible consommation
Installation	Plug and play
Compatibilité	Compatible avec réseaux Ethernet standards
Normes réseau	IEEE 802.3, 802.3u, 802.3ab
Matériau du boîtier	Plastique robuste
Garantie	Non précisé

FOIRE AUX QUESTIONS - TEG-S24DG, TEG-S24G, TEG-S50G, TEG-S5G, TEG-S80G, TEG-S8G TRENDNET

Comment réinitialiser le TRENDNET TEG-S24DG ?

Pour réinitialiser le TRENDNET TEG-S24DG, localisez le bouton de réinitialisation à l'arrière de l'appareil. Appuyez et maintenez ce bouton pendant environ 10 secondes jusqu'à ce que le voyant d'alimentation clignote, indiquant que le réinitialisation est terminée.

Pourquoi mon TRENDNET TEG-S24G ne détecte-t-il pas certains appareils ?

Vérifiez que tous les câbles Ethernet sont correctement connectés et que les appareils sont sous tension. Assurez-vous également que les appareils sont compatibles avec le switch et qu'ils fonctionnent correctement.

Comment mettre à jour le firmware du TRENDNET TEG-S50G ?

Téléchargez la dernière version du firmware depuis le site officiel de TRENDNET. Connectez-vous à l'interface de gestion du switch via un navigateur, allez dans l'onglet 'Mise à jour du firmware', et suivez les instructions pour télécharger le fichier de mise à jour.

Quelles sont les dimensions du TRENDNET TEG-S5G ?

Les dimensions du TRENDNET TEG-S5G sont de 44 mm de hauteur, 220 mm de largeur et 140 mm de profondeur.

Comment configurer le TRENDNET TEG-S80G pour le VLAN ?

Accédez à l'interface de gestion du switch, allez dans l'onglet 'VLAN', et suivez les étapes pour créer et configurer les VLAN selon vos besoins. Assurez-vous de sauvegarder les paramètres après la configuration.

Le TRENDNET TEG-S8G chauffe-t-il pendant l'utilisation normale ?

Il est normal que le switch chauffe légèrement pendant son utilisation. Assurez-vous qu'il est placé dans un endroit bien ventilé et qu'il n'est pas obstrué par d'autres objets pour éviter une surchauffe.

Que faire si le TRENDNET TEG-S24DG ne s'allume pas ?

Vérifiez que l'adaptateur secteur est correctement branché et que la prise fonctionne. Essayez également de brancher le switch à une autre prise ou d'utiliser un autre adaptateur secteur compatible.

Comment savoir si le TRENDNET TEG-S24G fonctionne correctement ?

Vérifiez les voyants LED à l'avant du switch. Un voyant d'alimentation allumé indique que le switch est sous tension, et les voyants des ports clignotants montrent qu'il y a une activité sur ces ports.

Puis-je utiliser le TRENDNET TEG-S50G dans un environnement extérieur ?

Non, le TRENDNET TEG-S50G est conçu pour une utilisation en intérieur uniquement. Ne l'exposez pas aux intempéries ou à des températures extrêmes.

MODE D'EMPLOI TEG-S24DG, TEG-S24G, TEG-S50G, TEG-S5G, TEG-S80G, TEG-S8G TRENDNET

Guide d'installation rapide

1. Avant de commencer 1 2. Installation du matériel 3 3. LEDs 4

1. Avant de commencer 5 2. Installation matérielle 7 3. LEDs 8

Contenu de l'emballage

• TEG-S50g
• Guide d'installation rapide en plusieurs langues Adaptateur secteur (5V DC, 1A)

Configuration du système

• Un ordinateur avec un adaptateur réseau correctement installé Cable CAT 5e ou CAT 6 pour réseaux
• La surface doit supporter au moins 1,5 kg pour le Switch
• La prise secteur doit être située à un maximum de 1,82 mètres du Switch
• Inspectez visuellement la prise d'alimentation et assurez-vous qu'elle est correctement connectée à l'adaptateur secteur
• Vérifiez la présence d'une source de ventilation ajustée autour du Switch pour une dissipation efficace de la chaleur
• Ne placez pas d'objets lourds sur le Switch

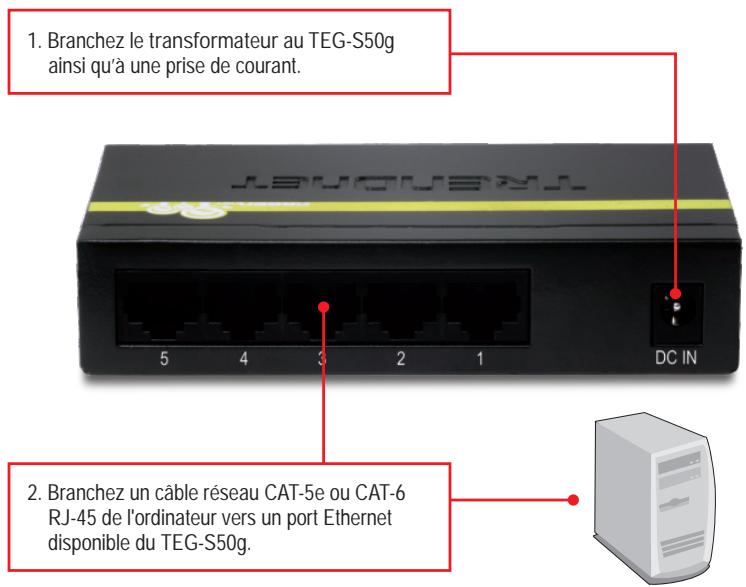

2. Installation du matériel

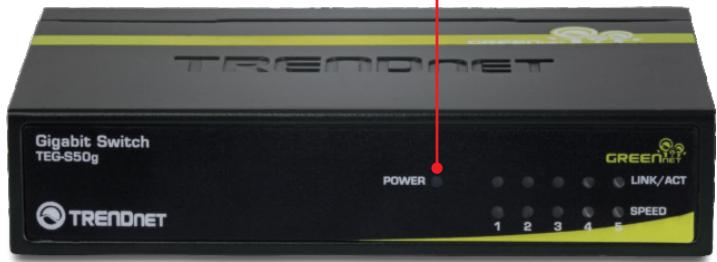

Alimentation

Vert : sous tension.

Eteint : hors tension.

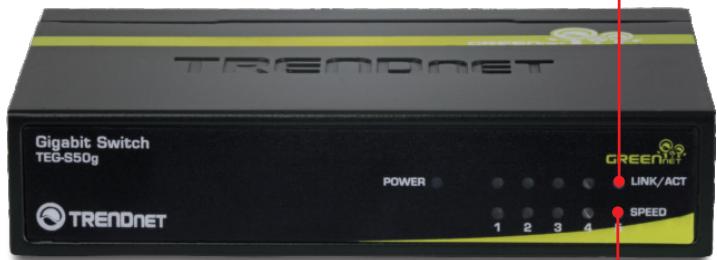

Link/ACT

Vert (Fixe) : Relié à un autre périphérique.

Vert (Clignotant) : Activité depuis cette liaison

Éteint: Rien n'est détecté sur le port.

Speed

Vert : la connexion du port est de 2000 (Full)

Eteint :

La connexion pour le port est de 10 ou 20.

(Half/Full), 100 ou 200 (Half/Full) rien n'est détecté sur le port.

• TEG-S50g
• Power Adapter (5V DC, 1A)

• Max power savings compared with standard TRENDnet switches.
• Les voyants ne s'allument pas lorsque le Switch est branché sur le secteur.
• Vérifie que l'adaptateur d'alimentation externe du TEG-S50g est bien branché à la prise de courant.
• Vérifiez également que la prise murale est sous tension.
• Lorsque je branche un ordinateur à l'un des ports du Switch, le voyant Link/ACT s'allume, mais je n'arrive pas à obtenir des vitesses Gigabit.
• Si levoyant 1000Mbps n'est pas allumé, la vitesse de connexion de l'ordinateur est de 10Mbps ou de 100Mbps.
• Vérifiez le câble Ethernet. Assurez-vous que vous utilisez des câbles Ethernet CAT-5e ou CAT-6. Certains câbles CAT-5 ne permettent pas les connexions Gigabit.
• Assurez-vous que vous avez bien une carte réseau Ethernet Gigabit installée sur votre ordinateur.
• Après avoir connecté mon PC au Switch, je n'arrive pas à partager mes fichiers.
• En premier, regardez les voyants du Switch. Assurez-vous que le voyant Link/ACT est allumé.
• Vérifiez le câble réseau. La longueur minimale du câble est de 1,5 mètre et la longueur maximale est de 100 mètres.
• Désactivez tous les programmes de pare-feu
• Vérifie que le partage des fichiers est activé. Veuillez contacter l'assistance technique de votre système d'exploitation pour plus de renseignements.
• Une fois que mon PC est connecté au Switch, je n'arrive à accéder à l'Internet qu'avec un seul ordinateur.

La Switch n'est pas conçue pour partager une connexion internet entre plusieurs ordinateurs. Vous avez besoin d'un réseau Internet, comme le TW100-S4W1CA, par exemple.

1. Où se trouve le port Uplink du Switch ?

Comme tous les ports du Switch sont Auto-MDIX, tous les ports peuvent être utilisés comme des ports uplink.

Si vous rencontrez encore des problèmes ou si vous avez des questions concernant le TEG-S50g, veuillez consulter le guide de l'utilisateur fourni sur le CD-ROM avec l'utilitaire et le pilote ou contactez le service d'assistance technique de TRENDnet.

Coordonnées du fournisseur:

Nom:

TRENDnet, Inc.

Adresse:

20675 Manhattan Place

Torrance, CA 90501

USA

Détails du produit:

Nom du produit:

5-Port Gigabit GREENnet Switch

Modèle:

TEG-S50g

Nom Commercial:

TRENDnet

EN 61000-3-3 :1995 + A1 : 2001 + A2 : 2005

EN 55024 : 1998 + A1 : 2001 + A2 : 2003

AS/NZS CISPR 22 : 2006 Class B

Déclaration:

Je déclare par la présence que les produits et appareils mentionnés ci-dessus sont conformes aux standards et aux dispositions des directives.
