Type de produit	Switch Ethernet non manageable 16 ports
Caractéristiques techniques principales	16 ports 10/100/1000 Mbps, technologie de commutation non bloquante
Alimentation électrique	Alimentation externe 100-240V AC, 50/60Hz
Dimensions approximatives	440 x 180 x 44 mm
Poids	1.5 kg
Compatibilités	Compatible avec tous les appareils Ethernet standards
Fonctions principales	Auto-Negotiation, Auto-MDI/MDI-X, support des VLANs
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter l'humidité
Pièces détachées et réparabilité	Non spécifié, produit non réparable
Sécurité	Protection contre les surtensions, boîtier en métal
Informations générales utiles	Idéal pour les petites et moyennes entreprises, installation plug-and-play

FOIRE AUX QUESTIONS - TEG-S16DG, TEG-S16G TRENDNET

Comment réinitialiser le switch TRENDNET TEG-S16DG ou TEG-S16G?

Pour réinitialiser le switch, localisez le bouton de réinitialisation situé à l'arrière de l'appareil. Appuyez et maintenez ce bouton pendant environ 10 secondes jusqu'à ce que les LED clignotent, puis relâchez-le. Cela rétablira les paramètres d'usine.

Pourquoi mes appareils ne se connectent-ils pas au switch?

Vérifiez que tous les câbles Ethernet sont correctement branchés et que les voyants LED du switch indiquent une connexion. Assurez-vous également que les appareils sont configurés pour utiliser DHCP ou qu'ils ont une adresse IP statique correcte.

Le switch ne s'allume pas, que faire?

Vérifiez que le câble d'alimentation est correctement branché et que la prise fonctionne. Essayez de brancher le switch sur une autre prise ou d'utiliser un autre câble d'alimentation si disponible.

Comment vérifier les performances du switch?

Utilisez un ordinateur connecté au switch pour effectuer des tests de vitesse avec des outils en ligne ou des logiciels de test de bande passante. Vous pouvez également vérifier les voyants LED pour surveiller l'activité des ports.

Le switch chauffe-t-il trop, est-ce normal?

Il est normal que le switch chauffe légèrement pendant son fonctionnement. Assurez-vous qu'il est placé dans un endroit bien ventilé et qu'il n'est pas obstrué par d'autres appareils. Si la température devient excessive, envisagez de le déplacer.

Comment mettre à jour le firmware du switch?

Téléchargez la dernière version du firmware depuis le site Web de TRENDNET. Connectez-vous à l'interface de gestion du switch via un navigateur, accédez à la section de mise à jour du firmware, téléchargez le fichier et suivez les instructions à l'écran.

Puis-je utiliser le TRENDNET TEG-S16DG ou TEG-S16G avec des appareils PoE?

Non, ces modèles ne prennent pas en charge Power over Ethernet (PoE). Si vous avez besoin de PoE, envisagez d'utiliser un switch TRENDNET spécifiquement conçu pour cela.

Comment savoir si un port est défectueux?

Vérifiez les voyants LED associés aux ports. Si une LED est éteinte alors qu'un câble est connecté, essayez de brancher un autre appareil sur le même port. Si le problème persiste, le port pourrait être défectueux.

MODE D'EMPLOI TEG-S16DG, TEG-S16G TRENDNET

Guide d'installation rapide

1. Avant de commencer 1 2. Installation du matériel 2 3. LEDs 3

Contenu de l'emballage

• TEG-S16g/TEG-S24g
• Guide d'installation rapide Cordon d'alimentation (1.8m / 6ft.) Kit de montage

Configuration du système

• Un ordinateur avec un adaptateur réseau correctement installé Cable Cat.5e ou Cat.6 pour réseaux
• La surface doit supporter au moins 2.3kg (5 lbs.) pour le Switch
• La prise secteur doit être située à un maximum de 1,8 mètres (6 feet) du switch
• Vérifiez la présence d'une source de ventilation adéquate autour du Switch pour une dissipation efficace de la chaleur
• Ne placez pas d'objets lourds sur le Switch

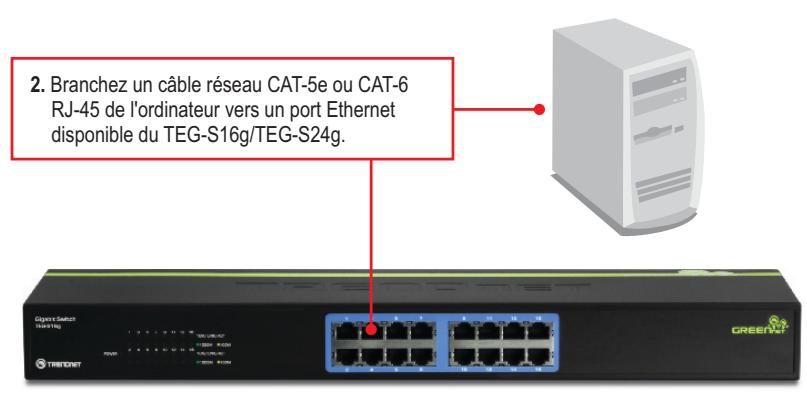

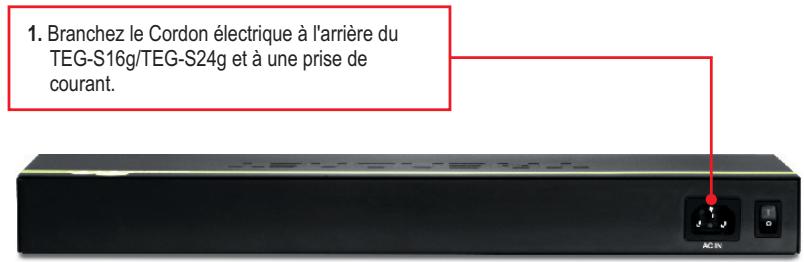

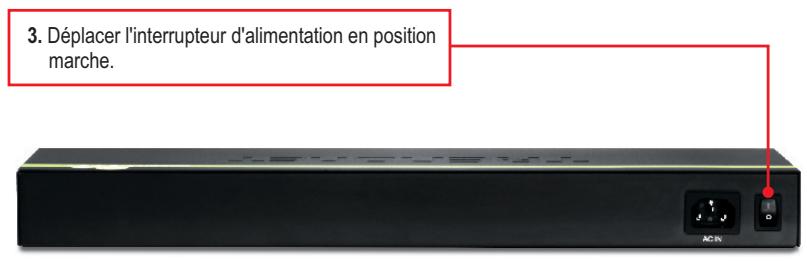

2. Installation du matériel

Hardware
	TEG-S16g	TEG-S24g
Standards	IEEE 802.3 10Base-T; IEEE 802.3u 100Base-TX IEEE 802.3ab 1000Base-T; IEEE 802.3x Flow Control
Network Media	• Ethernet: Cat. 5 up to 100m • Fast Ethernet: Cat. 5 and 5e up to 100m • Gigabit Ethernet: Cat. 5, 5e, 6, up to 100m
Data Rates	• Ethernet: 10Mbps/20Mbps (half/full-duplex) • Fast Ethernet: 100Mbps/200Mbps (half/full-duplex) • Gigabit Ethernet: 2000Mbps (full-duplex)
Protocol / Topology	CSMA/CD, Star
Power Consumption (max)	7.2 watts	13 watts
Switch Fabric	32Gbps	48Gbps
Interface	16 x 10/100/1000Mbps Auto-MDIX RJ-45 ports	24 x 10/100/1000Mbps Auto-MDIX RJ-45 ports
Data RAM Buffer	2Mbits	3.5Mbits
Filtering Table	8K entries	8K entries

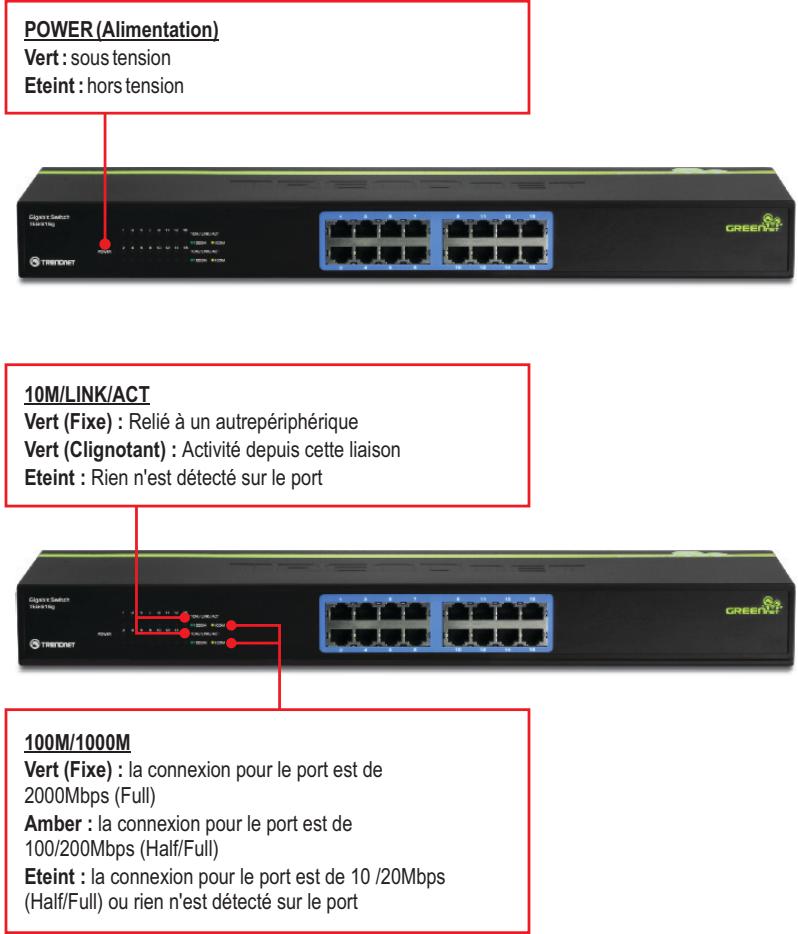

Diagnostic LED	Power, 10M/LINK/ACT, 100M/1000M
Jumbo Frame Support	Up to 9216Bytes
Power	100~240VAC, 50/60Hz Internal universal switching power
Dimension	440x140x45 mm (17x5.5x1.8 in.)	440x210x45 mm (17x8.3x1.8 in.)
Weight	1.6 kg (3.5 lbs.)	2.3 kg (5 lbs.)
Temperature	• Operating: 0° ~ 40°C (32° ~ 104°F) • Storage: -10° ~ 70°C (14° ~ 158°F)
Humidity	Max. 90% (non-condensing)
Certification	CE, FCC

Coordonnées du fournisseur:

Nom:

TRENDnet, Inc.

Adresse:

20675 Manhattan Place

Torrance, CA 90501

USA

Détails du produit:

Nom du produit:

16-Port Gigabit GREENnet Switch

24-Port Gigabit GREENnet Switch

Modèle:

TEG-S16g

TEG-S24g

Nom Commercial:

TRENDnet

EN 55024 : 1998 + A1 : 2001 + A2 : 2003

Déclaration:

Le produit est conforme aux exigences de la directive 2004/108/EC du Conseil (Parlement européen) sur la directive EMC.

Je déclare par la présente que les produits et appareils mentionnés ci-dessus sont conformes aux standards et aux dispositions des directives.
