• Contrôle de la teneur en NOx dans les produits de combustion • Contrôle de la qualité de la combustion (absence de CO) • Endurance • Intermittence CONSEILS D’UTILISATION ET D’ENTRETIEN Se reporter à la notice jointe à l’appareil et à la plaque de sécurité sur l’appareil Référence et numéro de lot ou de série de l’article : se reporter au produit Distributed in Europe by: PVG International B.V.
PVG International b.v.
- dans tous les cas, l’utilisateur doit vérifier la bonne fermeture de son réservoir rechargé en dehors de toute source de chaleur ou de feux nus (voir le chapitre B). Votre appareil dégagera une odeur de 'neuf' en chauffant pour la première fois. Conservez votre combustible dans un endroit frais, à l'abri de la lumière après avoir fermé le ou les bidons avec le bouchon d'origine. Le combustible vieillit. Utilisez à chaque début de saison de chauffage du nouveau combustible. Le combustible à utiliser doit être uniquement un combustible pour chauffage mobile à combustible liquide conforme aux arrêtés du 08/01/1998 et 18/07/2002. L’usage de tout autre combustible est interdit. Si vous chauffez au pétrole de la marque Zibro vous êtes assuré d’avoir un combustible de bonne qualité et conforme les arrêtés mentionnés cidessus. Si vous changez de marque et/ou de type de pétrole, vous devez d'abord vous assurer que l’appareil mobile de chauffage à combustible liquide Zibro consomme entièrement le combustible présent.

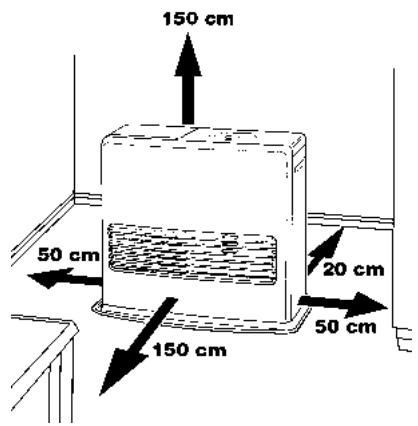

Quel que soit le modèle, vous devez toujours prévoir une pièce de volume minimal afin d'utiliser l’appareil en toute sécurité, sans aération supplémentaire. Si le volume de la pièce est plus petit que celui préconisé, vous devez toujours entrebâiller une fenêtre ou une porte (± 2,5 cm). Il est important que chaque pièce où l'appareil est utilisé soit munie d'une entrée d'air suffisante et d'une sortie d'air efficace (section minimale de 50 cm2 pour chaque orifice). Toute modification du système de sécurité est interdite, car dans ce cas, nous ne pourrons plus garantir le bon fonctionnement du contrôleur d'atmosphère. En cas de doute, consultez votre distributeur.
E un risque accru de pannes E une combustion imparfaite E une réduction de la durée de vie du l’appareil E un dégagement de fumée et/ou de mauvaise odeur E un dépôt sur la grille ou le manteau Un combustible approprié est donc essentiel pour un usage sûr et durable de votre appareil. Eviter tout contact avec la grille qui peut être très chaude.
- d’utiliser le chauffage mobile à combustible liquide dans les caravans, les bateaux et les cabines de véhicules - d’utiliser le chauffage mobile à combustible liquide dans les pieces insuffisamment aérées (se reporter au volume minimal à chauffer dans le tableau des caractéristiques) ou situées en dessous du niveau du sol et / ou audessus de niveau plus haut que 1500 A mètres - de toute intervention par l’utilisateur sur les dispositifs de sécurité du chauffage. L’utilisation de ce type de chauffage dans les locaux recevant du public (ERP) doit faire l’objet d’une démarche réglementée. Il est imperative de se renseigner auparavant.

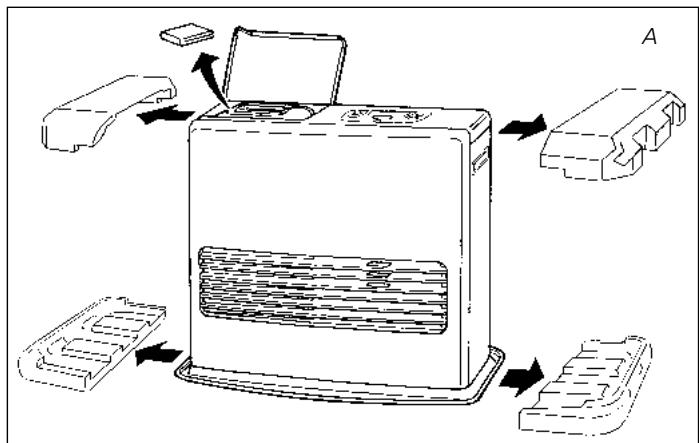

E d'un bouchon de transport E du présent manuel d'utilisation Conservez le carton et l'emballage (fig. A) à des fins d'entreposage et/ou de transport. 2 Ouvrez le couvercle du réservoir amovible D puis retirez la cale de carton. 3 Remplissez le réservoir amovible comme indiqué au chapitre B. 4 La surface du sol doit être plane. Déplacez l’appareil s'il n'est pas parfaitement horizontal. N'essayez pas de corriger sa position en mettant en dessous des livres ou un objet quelconque. 5 Branchez la fiche L dans la prise de courant (230 volts CA - 50 Hz) et réglez l'heure à l'aide des touches de réglage P (voir le chapitre C). 6 Votre l’appareil est maintenant prêt à l'emploi.
Procédez comme suit: 1 Assurez-vous que l’appareil est éteint.

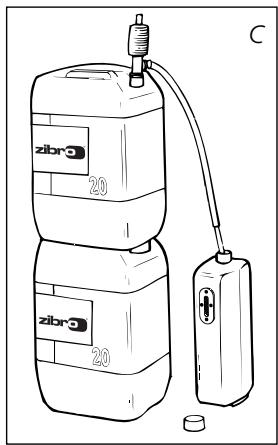

Veillez à ce que ce dernier soit plus haut que le réservoir amovible (fig. C). Introduisez le tuyau flexible dans l'orifice du réservoir amovible. 4 Serrez le bouton situé au dessus de la pompe (en le tournant à droite). 5 Pressez la pompe plusieurs fois jusqu'à ce que le combustible commence à couler dans le réservoir amovible. Une fois que c'est le cas, vous n'avez plus besoin de presser la pompe.
5 à fermer votre bidon pour éviter des dépôts d'eau.

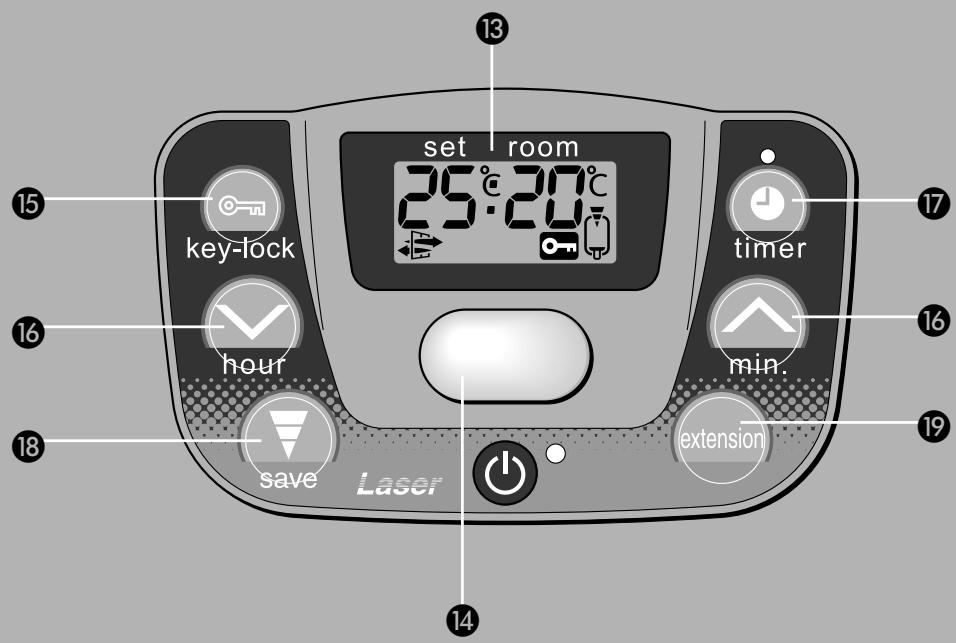

N doit être en position OFF. Pour effectuer le réglage, appuyez d'abord sur la touche HOUR. Les 4 chiffres de l’écran M commenceront à clignoter. Appuyez ensuite sur le bouton ( hour) jusqu'à obtenir l'heure actuelle. Pour les minutes, appuyez sur la touche ( min.). En appuyant une seule fois, vous augmentez la valeur petit à petit. Si vous maintenez la touche enfoncée, la valeur continue à augmenter jusqu'à ce que vous relâchiez la touche. Au bout de 10 secondes environ, les 4 chiffres s'arrête de clignoter et le réglage sera enregistré. 5 Minutes après l’extinction du l’appareil, l’information sur l’afficheur disparaîtra et l’appareil sera en position réserve (stand-by). Par appuyer sur un bouton quelconque, l’heure sera visible.
N. Cette dernière se met à clignoter pour indiquer que l'opération d'allumage est en cours. Cette opération dure quelques instants. Lorsque l’appareil s'allume, la touche N reste rouge. L'afficheur numérique M affiche deux nombres. Le voyant température s'allume. La température actuelle s'affiche sous l'inscription ROOM. La température désirée s'affiche sous l'inscription SET. Vous pouvez modifier cette dernière en vous servant des touches de réglage (voir le chapitre E).
- rebranchez l'appareil. Un message F-0 nous indique qu'il y a eu coupure de courant; appuyez sur le bouton marche/arrêt N, reprogrammez l'heure (voir chapitre C), rallumez de nouveau l'appareil (voir chapitre D). La température désirée passe à la valeur standard soit 20°C.
TIMER et les 4 chiffres M commenceront à clignoter. 2 Enregistez l'heure à laquelle l’appareil doit s'allumer en vous servant des touches de réglage P . Appuyez ensuite sur la touche ( hour) pour enregistrer l'heure et la touche ( min.) pour les minutes (le réglage des minutes s’effectue de 5 en 5 minutes).
L'appareil calcule lui-même à quel moment il doit se mettre en route pour obtenir la température voulue (Fuzzy logics).
Afin de désactiver la fonction du timer, appuyez une seule fois sur la touche
2 Si vous désirez éteindre l’appareil et faire en sorte qu'il s'allume la prochaine fois automatiquement sous l'effet du timer, appuyez sur la touche TIMER Q. Vous pouvez servant des touches de réglage P (voir chapitre F).
(consignées) (chapitres C, E et F) mais encore à signaler des pannes. Le code qui apparaît sur l'afficheur vous indique ce qui se passe:

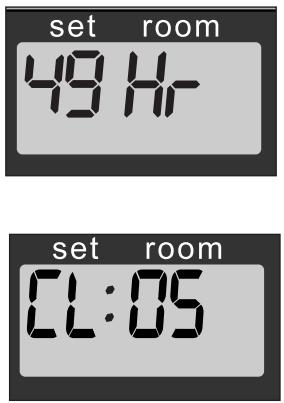

Protection anti-renversement . Mauvaise combustion. Température ambiante supérieure à 32˚C. Moteur soufflant défectueux. SYSTEME AUTONETTOYANT Si l’appareil fonctionne en puissance maxi durant deux heures, le nettoyage de la chambre de combustion s’effectue automatiquement. L’afficheur numérique va passer progressivement de cl:05 à cl:01. Durant ces 5 minutes de nettoyage automatique, l’appareil sera en position mini. L’opération de nettoyage effectuée, l’appareil à pétrole reprendra sa position initiale.
(fig H), indiquant que la sécurité enfants a été activée. Pour désactiver le verrouillage de sécurité enfants, appuyez encore une fois pendant plus de 3 secondes sur la touche KEY-LOCK.
SAVE est activée le poêle s’allumera et s’éteindra afin de maintenir la température dans une certaine marge spécifiée.
M (fig. K). Vous entendez un signal d’alarme toutes les 2 minutes, vous indiquant que vous devez faire le plein de combustible. Vous avez le choix entre 2 posibilités: E Vous intervenez en remplissant le réservoir amovible, l’appareil reprend son fonctionnement normal. E Vous appuyer sur le bouton ’EXTENSION’ S, alors vous disposez de 50 minutes de combustible. L’appareil se met en mode réduit. Un compte à rebours s’effectue sur l’afficheur numérique M (fig. K). Lorsqu’il ne reste que 10 minutes de combustible, vous entendez le signal d’alarme toutes les 2 minutes. Si vous n’intervenez pas, l’appareil s’éteint de lui-même. L’indicateur ’FUEL’ se met alors à clignoter et l’afficheur numérique affiche quatre tirets (--:--). Si l’appareil a entièrement épuisé son combustible, une fois le plein effectué, vous devez attendre que le voyant ’FUEL’ s’éteigne avant de rallumer l’appareil.
Lorsque ce signal retentit, veillez à mieux aérer la pièce (p. ex. en ouvrant davantage une porte ou une fenêtre), afin d’éviter que l’appareil ne se coupe. Dès que la pièce est mieux aérée, l’indicateur VENT et le signal sonore seront désactivés. Si l’aération reste insuffisante, l’appareil se coupe automatiquement. Dans ce cas, e 1 1 est affiché et l’indicateur VENT clignote. Dès que la pièce est mieux aérée (p. ex. après ouverture plus grande d’une porte ou d’une fenêtre), l’appareil peut être allumé en appuyant une nouvelle fois sur le bouton marche/arrêt N.
Vérifiez aussi régulièrement le filtre à combustible:
Nous vous conseillons de nettoyer de temps en temps la poussière et les taches au moyen d'un chiffon sec. A défaut de quoi, des taches tenaces peuvent se former.
En fin de saison, rangez l’appareil dans un lieu sans poussière, si possible en utilisant l'emballage d'origine. Vous ne pourrez pas conserver le combustible restant pour la saison suivante. Allumez l’appareil et laissez-le consommer entièrement son combustible. Ne jetez pas le combustible n'importe où. Observez les règles en vigueur dans votre commune concernant les déchets chimiques. En tout cas, commencez la nouvelle saison avec du combustible neuf. Lorsque vous réfaisez usage de votre l’appareil suivez les instructions de nouveau (dès chapitre A).
1 Laissez l’appareil refroidir. 2 Retirez le réservoir amovible G du l’appareil et retirez le filtre à combustible (voir le chapitre M, fig. M). Ce dernier peu goutter un peu; gardez un chiffon à portée de main. Conservez le filtre et le réservoir amovible indépendamment du l’appareil.
9 Consommation de combustible (g/heure)* Autonomie du réservoir (heures) Contenance du réservoir amovible (litres) Poids (kg) Dimensions (mm) Surveillance de la qualité de la ventilation (renouvellement d’air): Mesure directe du taux de CO2 (NDIR CO2-sensor E-Guard T).
(1995) et EN 50-165 (08/97)
Durant cette période, tous les vices de fabrication ou de conception seront réparés gratuitement. De plus, les règles suivantes s'appliquent : 1 Nous rejetons expressément toute autre demande d'indemnisation, y compris en cas de préjudice indirect. 2 La réparation ou le changement de pièces effectués dans la période de garantie n'entraîne pas la reconduction de la garantie. 3 La garantie ne s'applique pas dans les cas suivants: modifications apportées au l’appareil, usage de pièces non d'origine, réparations du l’appareil effectuées par des tiers.
10 6 La garantie ne s'applique pas en cas de dommage occasionné par des manipulations non conformes au manuel d'utilisation, par une négligence ou par l'usage de combustible non approprié ou usagé. Un combustible non approprié peut même être dangereux*. 7 Les frais d'expédition et les risques liés à l'envoi du l’appareil ou de ses pièces sont toujours à la charge de l'acheteur. En cas de problème, consultez le manuel d'utilisation. Si le problème persiste, consultez votre revendeur. * Les matières hautement inflammables, par exemple, peuvent produire une combustion incontrôlable avec, pour conséquence, un jaillissement des flammes. Dans ce cas, ne déplacez pas l’appareil mais éteignez-le immédiatement. En cas d'urgence, vous pouvez utiliser un extincteur mais uniquement du type B: extincteur à acide carbonique ou à poudre.
écarts de température extrêmes. Conservez le combustible toujours dans un endroit frais, sec et sombre (la lumière solaire dégrade la qualité du combustible).
