MODE D'EMPLOI SRE 168 E ZIBRO

Les produits Zibro sont garantis contre tout vice de fabrication ou de conception (hors consommables) pendant une durée de 2 ans à compter de leur date d'achat.

Nous vous souhaitons beaucoup de chaleur et de confort avec votre Zibro.

PVG International b.v.

- dans tous les cas, l’utilisateur doit vérifier la bonne fermeture de son réservoir rechargé en dehors de toute source de chaleur ou de feux nus (voir le chapitre B).

Votre appareil dégagera une odeur de 'neuf' en chauffant pour la première fois. Conservez votre combustible dans un endroit frais, à l'abri de la lumière après avoir fermé le ou les bidons avec le bouchon d'origine. Le combustible vieillit. Utilisez à chaque début de saison de chauffage du nouveau combustible. Si vous chauffez au Zibro Extra ou Zibro Kristal vous êtes assurés d'avoir un combustible de bonne qualité et conforme à l'arrêté du 8/1/1998 et du 18/7/2002 relatif aux caractéristiques du combustible liquide pour appareils mobiles de chauffage. Si vous changez de marque et/ou de type de pétrole, vous devez d'abord vous assurer que l’appareil mobile de chauffage à combustible liquide Zibro consomme entièrement le combustible présent.

. Lorsque la pièce n’est pas suffisamment aérée ou que l’appareil est utilisé dans une pièce qui est trop petite, l’appareil se coupera automatiquement. Pour votre confort et votre sécurité, assurez-vous que la pièce où se trouve l’appareil, est suffisamment aérée.

Remarque: Afin d’éviter toute coupure intempestive, nous conseillons d’entrouvrir une porte ou une fenêtre lorsque l’appareil est en service.

Seul un combustible approprié vous garantit un usage sûr et durable de votre appareil Zibro.

Quel que soit le modèle, vous devez toujours prévoir une pièce de volume minimal afin d'utiliser l’appareil Zibro en toute sécurité, sans aération supplémentaire. Si le volume de la pièce est plus petit que celui préconisé, vous devez toujours entrebâiller une fenêtre ou une porte (± 2,5 cm). Il est important que chaque pièce où l'appareil est utilisé soit munie d'une entrée d'air suffisante et d'une sortie d'air efficace (section minimale de 50 cm2 pour chaque orifice). N'utilisez pas votre

Zibro dans les pièces insuffisamment aérées ou situées en dessous du niveau du sol, et/ou-dessus de niveau plus haut que 1500 mètres, ni dans les caravanes, les bateaux et les cabines de véhicules. Toute modification du système de sécurité est interdite, car dans ce cas, nous ne pourrons plus garantir le bon fonctionnement du contrôleur d'atmosphère. En cas de doute, consultez votre distributeur Zibro.

LE COMBUSTIBLE APPROPRIÉ

Vous pouvez trouver le bouchon main propre à l’arrière de l’appareil.

Celui-ci sert à ouvrir le bouchon du réservoir en évitant d’avoir les mains sales.

Votre appareil Zibro a été conçu pour fonctionner avec du pétrole pur, de haute qualité et dénué d'eau, comme Zibro Extra ou Zibro Kristal. Seuls ces combustibles vous assureront une combustion propre et optimale. Un combustible de moins bonne qualité peut se traduire par:

E un risque accru de pannes E une combustion imparfaite E une réduction de la durée de vie de l’appareil E un dégagement de fumée et/ou de mauvaise odeur E un dépôt sur la grille ou le manteau Un combustible approprié est donc essentiel pour un usage sûr et durable de votre appareil. Consultez toujours votre revendeur Zibro le plus proche sur le combustible approprié pour votre appareil mobile de chauffage à combustible liquide.

A Vous trouverez ce bouchon de transport séparément dans le carton. Pour transporter l’appareil dans votre véhicule, utilisez obligatoirement le bouchon de transport. Il faut donc bien le conserver!

E d’un bouchon de transport

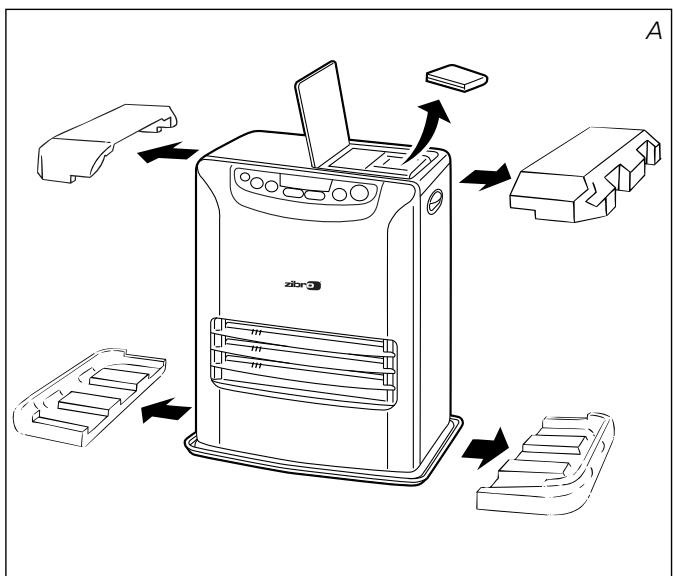

E d’un bouchon ”ouverture main propre” E du présent manuel d’utilisation Conservez le carton et l’emballage (fig. A) à des fins d’entreposage et/ou de transport. 2 Ouvrez le couvercle du réservoir amovible D puis retirez l’emballage. 3 Remplissez le réservoir amovible comme indiqué au chapitre B. 4 La surface du sol doit être plane. Déplacez l’appareil s’il n’est pas parfaitement horizontal. N’essayez pas de corriger sa position en mettant en dessous des livres ou un objet quelconque. 5 Branchez la fiche K dans la prise de courant (220/230 volts CA - 50 Hz) et réglez l’heure à l’aide des touches de réglage O (voir le chapitre C).

6 Votre Zibro est maintenant prêt à l’emploi.

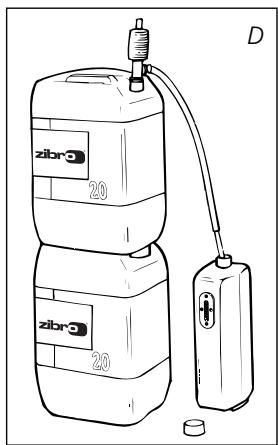

Veillez à ce que ce dernier soit plus haut que le réservoir amovible (fig. D). Introduisez le tuyau flexible dans l’orifice du réservoir amovible. 4 Serrez le bouton situé au dessus de la pompe (en le tournant à droite). 5 Pressez la pompe plusieurs fois jusqu’à ce que le combustible commence à couler dans le réservoir amovible. Une fois que c’est le cas, vous n’avez plus besoin de presser la pompe.

(en chauffant, le combustible se dilate).

à fermer votre bidon pour éviter des dépôts d’eau.

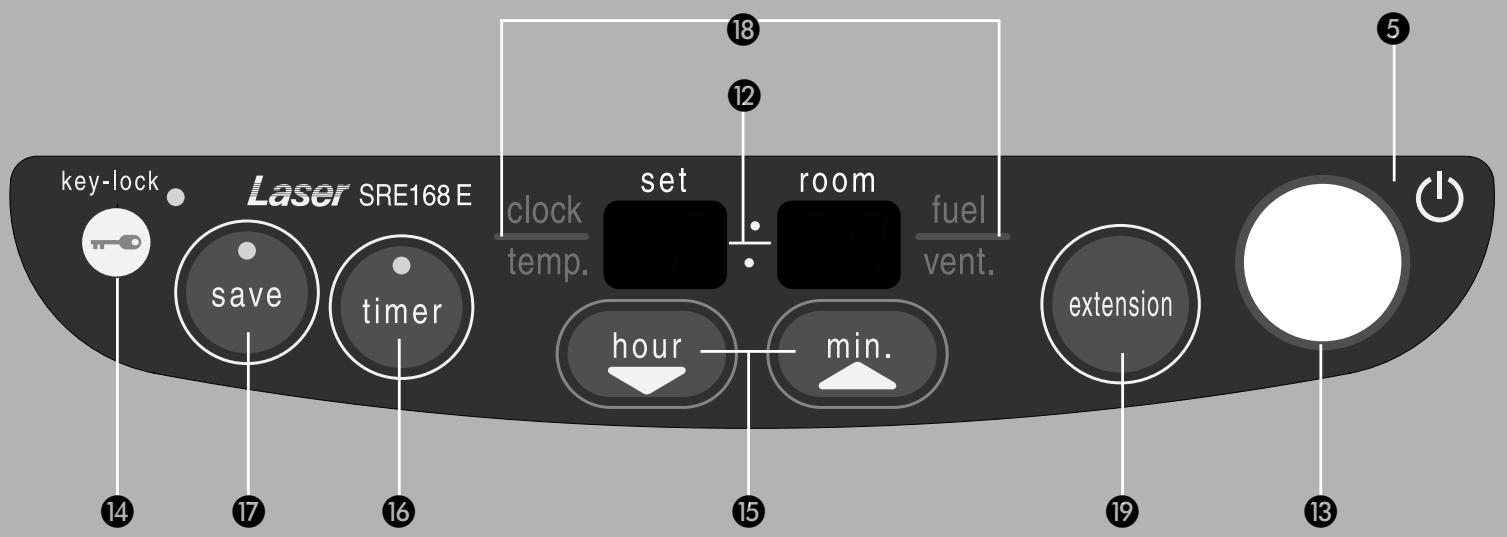

C REGLAGE DE L’HEURE Introduisez la fiche dans la prise de courant (220/230 Volts (A) 50HZ). La touche de mise en route

M doit être en position OFF. Pour effectuer le réglage, appuyez d’abord sur la touche HOUR. La lampe témoin CLOCK et l’afficheur L se mettent à clignoter. Appuyez ensuite sur le bouton ( hour) jusqu’à obtenir l’heure actuelle. Pour les minutes, appuyez sur la touche ( min.). En appuyant une seule fois, vous augmentez la valeur petit à petit. Si vous maintenez la touche enfoncée, la valeur continue à augmenter jusqu’à ce que vous relâchiez la touche. Au bout de 10 secondes environ, la lampe témoin s’arrête de clignoter et l’information est en memoire. 5 Minutes après l’extinction de l’appareil, l’information sur l’afficheur disparaîtra et l’appareil sera en position réserve (stand-by). Par appuyer sur un bouton quelconque, l’heure sera visible.

M F: Si la lampe témoin

CLOCK ne clignote plus, c'est que l'heure désirée est programmée.

M. N’utilisez jamais d’allumettes ou de l’appareil en vous servant de la touche briquet.

Une fois le réglage de l’heure effectuée, allumez l’appareil en appuyant tout simplement sur la touche M. Cette dernière se met à clignoter pour indiquer que l’opération d’allumage est en cours. Cette opération dure quelques M reste rouge. L’afficheur instants. Lorsque l’appareil s’allume, la touche numérique L affiche deux nombres. Le voyant température s’allume. La température actuelle s’affiche sous l’inscription ROOM. La température désirée s’affiche sous l’inscription SET. Vous pouvez modifier cette dernière en vous servant des touches de réglage (voir le chapitre E).

G: A gauche la température désirée, à droite la température mesurée.

Vous pouvez régler la température sur 6°C minimum et 28°C maximum. En cas de coupure de courant ou si la prise est débranchée pendant une période plus de 10 minutes; la température désirée passe à la valeur standard soit 20°C.

- rebranchez l’appareil. Un message F-0 nous indique qu’il y a eu coupure de courant; appuyez sur le bouton marche/arrêt M, reprogrammez l’heure (voir chapitre C), rallumez de nouveau l’appareil (voir chapitre D). En cas de coupure ou si la prise est débranchée pendant une période de 10 minutes.

L’appareil calcule lui-même à quel moment il doit se mettre en route pour obtenir la température voulue (Fuzzy logics).

TIMER indique que la fonction timer est active.

Si vous désirez éteindre l’appareil ou changer l’heure de démarrage, il vous suffit simplement d’appuyer sur la touche TIMER (voir le chapitre G).

Afin de désactiver la fonction du timer, appuyez une seule fois sur la touche

1 Appuyez sur la touche

M. L’afficheur numérique se met en mode CLOCK et la flamme s’éteint. 2 Si vous désirez éteindre l’appareil et faire en sorte qu’il s’allume la prochaine fois automatiquement sous l’effet du timer, appuyez sur la touche TIMER P. Vous pouvez servant des touches de réglage O (voir chapitre F).

H En cas de panne, l'afficheur numérique vous indique ce qui se passe.

LE ROLE DE L’AFFICHEUR NUMERIQUE L’afficheur numérique L sert non seulement à afficher l’heure et la température

(consignées) (chapitres C, E et F) mais encore à signaler des pannes. Le code qui apparaît sur l’afficheur vous indique ce qui se passe:

Problèmes de mise en marche.

Protection anti-renversement . Mauvaise combustion. Température ambiante supérieure à 32˚C. Moteur soufflant défectueux. Si vous le souhaitez, vous pouvez rallumer l’appareil en appuyant sur le bouton M (MARCHE/ARRÊT) (voir chapitre D).

SYSTEME AUTONETTOYANT Si l’appareil fonctionne en puissance maxi durant deux heures, le nettoyage de la chambre de combustion s’effectue automatiquement. L’afficheur numérique va passer progressivement de cl:05 à cl:01. Durant ces 5 minutes de nettoyage automatique, l’appareil sera en position mini. L’opération de nettoyage effectuée, l’appareil mobile de chauffage à combustible liquide.

I: Si la lampe témoin

KEY-LOCK est allumée, c'est que le verrouillage de sécurité enfants est activé.

Pour activer la fonction ’SAVE’, appuyez sur la touche correspondante Q. La lampe témoin SAVE s’allume (fig. J). Pour désactiver cette fonction, appuyez de nouveau sur la touche SAVE.

J: Si la lampe témoin

SAVE s'allume, l’appareil s'allume et s'éteint automatiquement afin de rester dans les limites d'une certaine plage de températures.

VERROUILLAGE DE SECURITE ENFANTS Même sans la fonction ’SAVE’, votre appareil veille à ce que la température désirée soit approximativement maintenue en adaptant sa capacité de chauffage. ’SAVE’ est une position économique que vous employez lorsque, par exemple, vous n’êtes pas présent dans la pièce ou pour maintenir la température de la pièce en position "Hors gel".

E Vous intervenez en remplissant le réservoir amovible, l’appareil reprend son fonctionnement normal.

E Vous appuyer sur le bouton ’EXTENSION’ S, alors vous disposez de 90 minutes de combustible. L’appareil se met en mode réduit. Un compte à rebours s’effectue sur l’afficheur numérique L (fig. K). Lorsqu’il ne reste que 10 minutes de combustible, vous entendez le signal d’alarme toutes les 2 minutes. Si vous n’intervenez pas, l’appareil s’éteint de lui-même. La lampe témoin ’FUEL’ se met alors à clignoter et l’afficheur numérique affiche quatre tirets (----). Si l’appareil a entièrement épuisé son combustible, une fois le plein effectué, vous devez attendre que le voyant ’FUEL’ s’éteigne avant de rallumer l’appareil.

K: Si la lampe témoin FUEL s'allume, vous verrez sur l'afficheur numérique combien il vous reste de temps avant que l'appareil ne s'éteigne par manque de combustible.

L LA LAMPE TÉMOIN ’VENT’

Lorsque la pièce n’est pas suffisamment aérée, un signal sonore intermittent retentira (environ une fois toutes les 30 secondes) et l’indicateur VENT s’allumera. Lorsque ce signal retentit, veillez à mieux aérer la pièce (p. ex. en ouvrant davantage une porte ou une fenêtre), afin d’éviter que l’appareil ne se coupe. Dès que la pièce est mieux aérée, l’indicateur VENT et le signal sonore seront désactivés. Si l’aération reste insuffisante, l’appareil se coupe automatiquement. Dans ce cas, e -1 1 est affiché et l’indicateur VENT clignote. Dès que la pièce est mieux aérée (p. ex. après ouverture plus grande d’une porte ou d’une fenêtre), l’appareil peut être allumé en appuyant une nouvelle fois sur le bouton M. Si la lampe témoin ’VENT’ reste allumée après que vous ayez aéré, contactez votre revendeur Zibro.

L: Si la lampe témoin

'VENT' clignote, vous devez aérer davantage

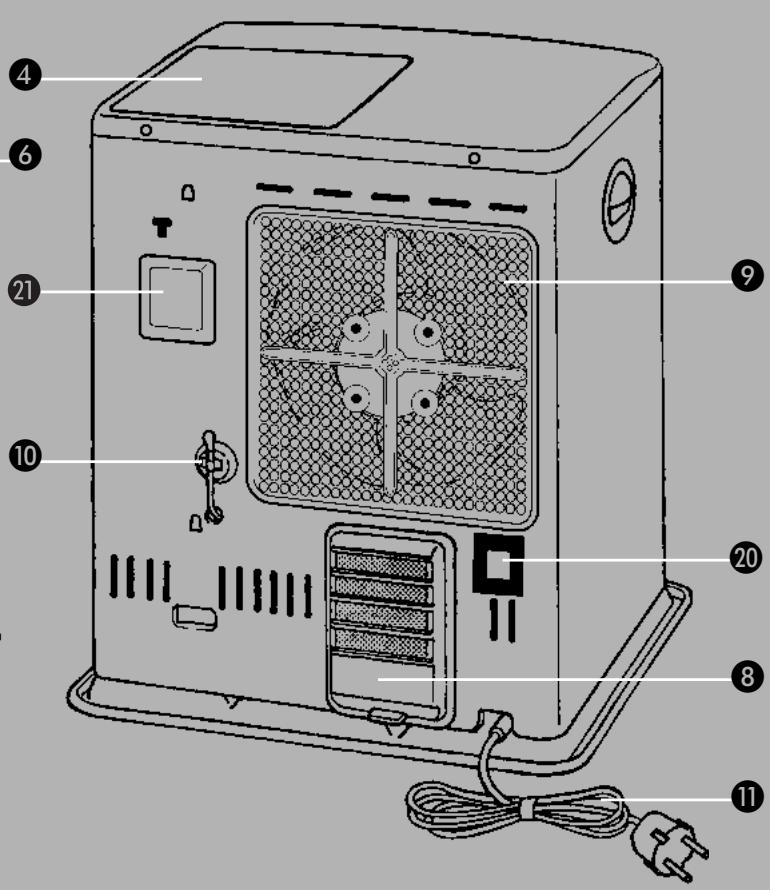

M ENTRETIEN Avant d’effectuer l’entretien de votre appareil, vous devez éteindre celui-ci et le laisser refroidir. Votre Zibro exige peu d’entretien. Mais vous devez nettoyer chaque semaine le filtre à air 8 et le cache du ventilateur 9 à l’aide d’un aspirateur, et la grille 2 à l’aide d’un chiffon. Retirez de temps à autre le filtre à air pour le nettoyer à l’eau savonneuse (fig. M). Veillez à ce que le filtre à air soit bien sec avant de le remettre en place.

Vérifiez aussi régulièrement le filtre à combustible:

1 Enlevez le réservoir amovible 7 hors de l’appareil puis retirez le filtre à combustible (fig. N). Ayez un chiffon à portée de main pour essuyer le combustible restant.

3 Remettez le filtre à combustible en place dans l’appareil. Nous vous conseillons de nettoyer de temps en temps la poussière et les taches au moyen d’un chiffon sec. A défaut de quoi, des taches tenaces peuvent se former.

Ne démontez pas les composants de l’appareil. Pour toute réparation

éventuelle, contactez toujours votre revendeur Zibro. Si le cordon d’alimentation électrique est endommagé, seul un installateur agréé peut le remplacer par un cordon de type H05 VV-F.

Dans tous les cas, vous devez commencer la nouvelle saison avec du combustible neuf. Lorsque vous reutiliserez votre appareil suivez les instructions de mise en marche (dès chapitre A).

O O TRANSPORT Afin d’éviter les fuites de combustible durant le transport de l’appareil, vous devez prendre les précautions suivantes:

(voir le chapitre M, fig. N). Ce dernier peu goutter un peu; gardez un chiffon à portée de main. Conservez le filtre et le réservoir amovible indépendamment de l’appareil. 3 Mettez le bouchon de transport à la place du filtre à combustible (fig. O) et enfoncez-le bien. 4 Transportez l’appareil toujours en position verticale.

P SPÉCIFICATIONS TECHNIQUES Allumage

Consommation de combustible (l/heure)* Consommation de combustible (g/heure)* Autonomie du réservoir (heures) Contenance du réservoir amovible (litres) Poids (kg) Dimensions (mm) (1995) et EN 50-165 (08/97)

Q CONDITIONS DE GARANTIE Votre appareil Zibro Laser est couvert par une garantie de 2 ans à compter de la date d’achat. Durant cette période, tous les vices de fabrication ou de conception seront réparés gratuitement. De plus, les règles suivantes s’appliquent :

1 Nous rejetons expressément toute autre demande d’indemnisation, y compris en cas de préjudice indirect. 2 La réparation ou le changement de pièces effectués dans la période de garantie n’entraîne pas la reconduction de la garantie. 3 La garantie ne s’applique pas dans les cas suivants: modifications apportées au l’appareil, usage de pièces non d’origine, réparations de l’appareil effectuées par des tiers. 4 Les pièces sujettes à l’usure normale, comme le tamis et la pompe à main ne sont pas couvertes par la garantie. 5 La garantie s’applique uniquement si vous présentez le bon d’achat d’origine, daté et ne portant pas de modifications. 6 La garantie ne s’applique pas en cas de dommage occasionné par des manipulations non conformes au manuel d’utilisation, par une négligence ou par l’usage de combustible non approprié ou usagé. Un combustible non approprié peut même être dangereux*. 7 Les frais d’expédition et les risques liés à l’envoi de l’appareil ou de ses pièces sont toujours à la charge de l’acheteur. En cas de problème, consultez le manuel d’utilisation. Si le problème persiste, consultez votre revendeur. * Les matières hautement inflammables, par exemple, peuvent produire une combustion incontrôlable avec, pour conséquence, un jaillissement des flammes. Dans ce cas, ne déplacez pas l’appareil mais éteignez-le immédiatement. En cas d’urgence, vous pouvez utiliser un extincteur mais uniquement du type B: extincteur à acide carbonique ou à poudre.

10 CONSEILS POUR UN USAGE EN TOUTE SÉCURITÉ

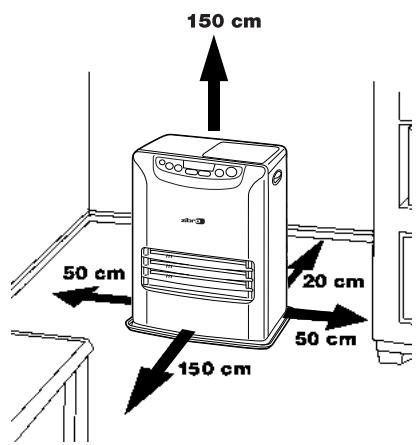

1 2 Dans ces conditions, il ne faut pas ajouter du combustible ni entreprendre l’entretien de l’appareil. Placez l’avant de l’appareil à au moins 1,5 mètre du mur, des rideaux et des meubles. N’utilisez pas l’appareil dans des pièces poussiéreuse ni dans des endroits à fort courant d’air. Dans ces deux cas, la combustion ne sera pas optimale. Ne pas utiliser l’appareil pres d’un point d’eau (bain, douche, piscine, etc.). Eteignez l’appareil avant de sortir ou d’aller vous coucher. Si vous devez vous absenter longtemps (vacances par exemple), retirez la fiche de la prise de courant. Conservez le combustible exclusivement dans des réservoirs et bidons adaptés. Veillez à ce que le combustible ne soit pas exposé à la chaleur ou à des écarts de température extrêmes. Conservez le combustible toujours dans un endroit frais, sec et sombre (la lumière solaire dégrade la qualité du combustible). N’utilisez jamais l’appareil dans des endroits où des gaz, solvants ou vapeurs nocifs (par exemple: gaz d’échappement ou vapeurs de peinture) peuvent être présents. La grille de l’appareil devient brûlante. Ne pas couvrir l’appareil (risques d’incendie). Aérez toujours suffisamment.

Ne pas jeter vos appareils électriques avec vos ordures ménagères. Prière de les déposer dans les lieux de dépôt prévus à cet effet. Pour toute information concernant le recyclage, merci de vous informer auprès de votre distributeur ou des autorités locales.

• Contrôle de la teneur en NOx dans les produits de combustion • Contrôle de la qualité de la combustion (absence de CO) • Endurance • Intermittence CONSEILS D’UTILISATION ET D’ENTRETIEN Se reporter à la notice jointe à l’appareil et à la plaque de sécurité sur l’appareil Référence et numéro de lot ou de série de l’article : se reporter au produit Distributed in Europe by: PVG International B.V.
