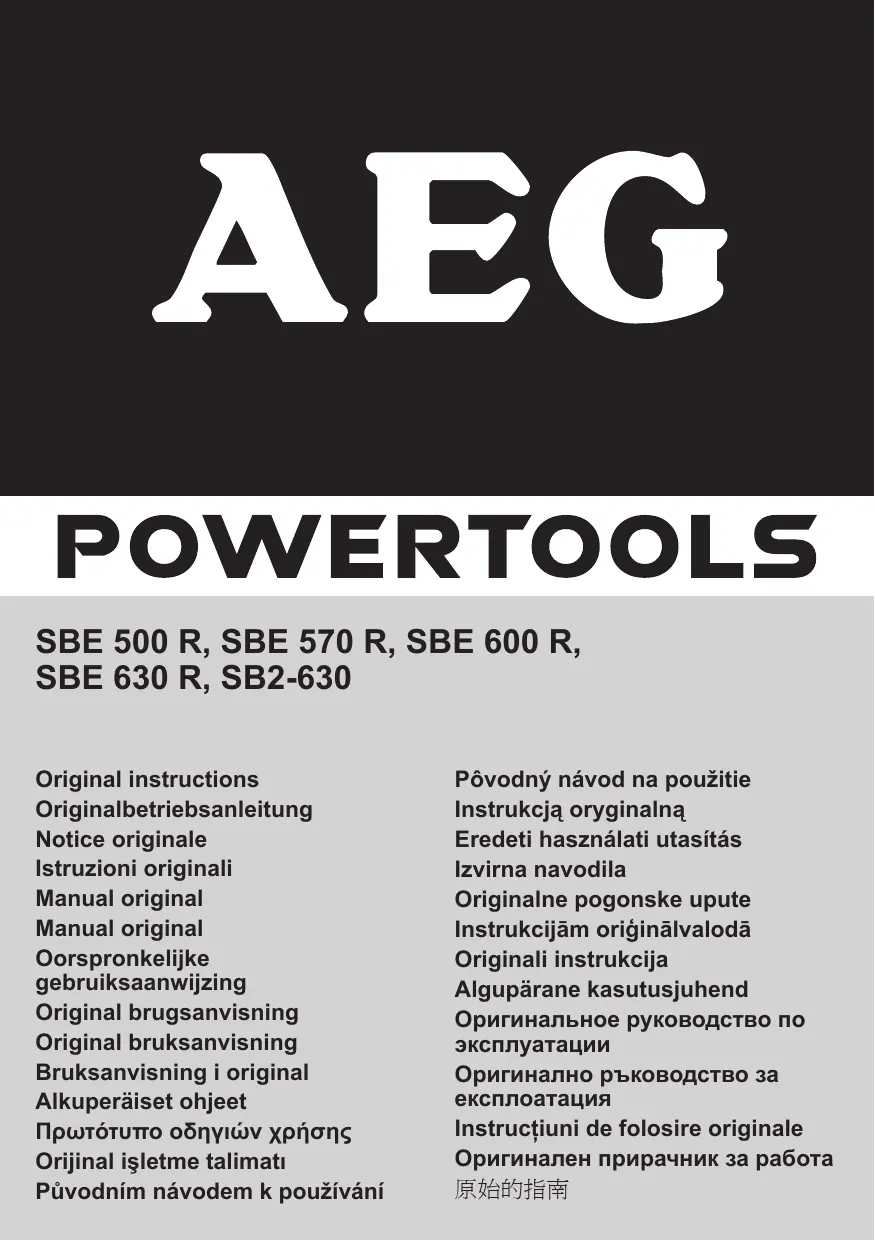

MODE D'EMPLOI SBE 630 R AEG

Prière de lire et de conserver! FRANÇAIS

CARACTÉRISTIQUES TECHNIQUES

SBE 500 R SBE 570 R SBE 600 R SBE 630 R SB2-630 ENTRETIEN Puissance nominale de réception............................................ ..... 500 W............570 W............. 600 W..............630 W..............630 W Puissance utile......................................................................... ..... 250 W............285 W............. 300 W..............315 W..............315 W Vitesse de rotation à vide......................................................... 0-2650.min-1. 0-2700 min-1....0-2800 min-1.... 0-2800 min-1.......2800 min-1 1ère vitesse........................................................................... ..........- ................... - . ....................- . .................... - ...............2250 min-1 2ème vitesse......................................................................... ..........- ................... - . ....................- . .................... - ...............2800 min-1 Vitesse de rotation en charge................................................... ... 1800 min-1. ....1600 min-1....... 1300 min-1........1300 min-1 1ère vitesse........................................................................... ..........- ................... - . ....................- . .................... - .................850 min-1 2ème vitesse......................................................................... ..........- ................... - . ....................- . .................... - ...............1300 min-1 Perçage à percussion............................................................... . 39750 min-1. ..40500 min-1..... 42000 min-1......42000 min-1.....42000 min-1 Perçage à percussionen charge max....................................... . 27000 min-1. ..24000 min-1..... 19500 min-1......19500 min-1.....19500 min-1 Moment de blocage statique*, 1ère vitesse/2ème vitesse....... ....... 21 Nm............23 Nm............. 23 Nm..............23 Nm.........25/24 Nm ø de perçage dans le béton...................................................... ....... 13 mm...........15 mm............. 15 mm..............15 mm.............13 mm ø de perçage dans brique et grès argilo-calcaire..................... ....... 15 mm...........18 mm............. 18 mm..............18 mm.............15 mm ø de perçage dans acier........................................................... ....... 10 mm...........13 mm............. 13 mm..............13 mm.............13 mm ø de perçage dans aluminium.................................................. ....... 10 mm...........13 mm............. 13 mm..............13 mm.............13 mm ø de perçage dans bois............................................................ ....... 20 mm...........30 mm............. 30 mm..............30 mm.............30 mm Plage de serrage du mandrin................................................... .1,5-10 mm.... 1,5-13 mm.......1,5-13 mm....... 1,5-13 mm...... 1,5-13 mm Broche de perçage................................................................... .1/2"x20.........1/2"x20 . ......... 1/2"x20 . ..........1/2"x20 ...........1/2"x20 ø du collier de serrage.............................................................. ....... 43 mm...........43 mm............. 43 mm..............43 mm.............43 mm Poids sans câble de réseau..................................................... ...... 1,6 kg.............1,7 kg.............. 1,7 kg...............1,7 kg..............1,7 kg Accélération type évaluée au niveau du bras et de la main..... ......... 9 m/s2............9 m/s2. ............ 9 m/s2. .............9 m/s2..............9 m/s2 Niveaux sonores type évalués: Niveau de pression acoustique (K = 3 dB(A))......................... ........95 dB (A)........95 dB (A).......... 95 dB (A).......... 95 dB (A)..........95 dB (A) Niveau d‘intensité acoustique (K = 3 dB(A))........................... ......106 dB (A)......106 dB (A)........ 106 dB (A)........ 106 dB (A)........106 dB (A) Tenir toujours propres les orifices de ventilation de la machine. Au cas où la machine serait souvent utilisée en mode de percussion, il est recommandé d‘enlever les poussières se trouvant dans le mandrin de serrage à intervalles réguliers. Tenir la machine dans la position verticale, le mandrin de serrage vers le bas, et desserrer et resserrer le plus possible le mandrin de serrage. Toute la poussière accumulée tombe ainsi du mandrin de serrage. Il est recommandé d‘utiliser régulièrement le spray de nettoyage sur les mâchoires et les alésages des mâchoires de serrage. N‘utiliser que des pièces et accessoires AEG. Pour des pièces dont l‘échange n‘est pas décrit, s‘adresser de préférence aux stations de service après-vente AEG (voir brochure Garantie/Adresses des stations de service aprèsvente). Si besoin est, une vue éclatée de l‘appareil peut être fournie. S‘adresser, en indiquant bien le numéro à dix chiffres porté sur la plaque signalétique, à votre station de service après-vente (voir liste jointe) ou directement à AEG Elektrowerkzeuge, Max‑Eyth‑Straße 10, D‑71364 Winnenden, Germany. Valeurs de mesure obtenues conformément à la norme européenne 60 745. Les données indiquées sont valables pour des modèles à 230-240 V. En cas d‘autre tension du secteur, sont valables les valeurs figurant sur la plaque signalétique.

• Mesuré selon la norme AEG N 877318 SYMBOLES AVERTISSEMENT! Lisez toutes les consignes de sécurité et les instructions, même celles qui se trouvent dans la brochure ci-jointe. Le non-respect des avertissements et instructions indiqués ci après peut entraîner un choc électrique, un incendie et/ou de graves blessures sur les personnes. Bien garder tous les avertissements et instructions.

INSTRUCTIONS DE SÉCURITÉ PARTICULIERES

Portez une protection acoustique. L‘influence du bruit peut provoquer la surdité. Utilisez les poignées supplémentaires livrées en même temps que l‘appareil. La perte de contrôle peut mener à des blessures. Maintenez l’appareil par les surfaces de poignée isolées lorsque vous exécutez des travaux pendant lesquels l’outil de coupe peut toucher des lignes électriques dissimulées ou le propre câble. Le contact avec un câble sous tension met les parties métalliques de l’appareil sous tension et provoque une décharge électrique. Les prises de courant se trouvant à l‘extérieur doivent être équipées de disjoncteurs différentiel conformément aux prescriptions de mise en place de votre installation électrique. Veuillez en tenir compte lors de l‘utilisation de notre appareil.I Toujours porter des lunettes protectrices en travaillant avec la machine. Des gants de sécurité, des chaussures solides et à semelles antidérapantes et un tablier sont recommandés. Ne jamais enlever les copeaux ni les éclats lorsque la machine est en marche. Avant tous travaux sur la machine extraire la fiche de la prise de courant. Ne raccorder la machine au réseau que si l‘interrupteur est en position arrêt. Le câble d‘alimentation doit toujours se trouver en dehors du champ d‘action de la machine. Toujours maintenir le câble d‘alimentation à l‘arrière de la machine. Toujours déconnecter le mécanisme de percussion lorsqu‘on travaille avec la couronne de perçage diamantée. 22 FRANÇAIS Lors du perçage dans les murs, les plafonds ou les planchers, toujours faire attention aux câbles électriques et aux conduites de gaz et d‘eau. Veuillez lire avec soin le mode d‘emploi avant la mise en service Avant tous travaux sur la machine extraire la fiche de la prise de courant.

UTILISATION CONFORME AUX PRESCRIPTIONS

La visseuse/perceuse à percussion électronique est conçue pour un travail universel de perçage normal, de perçage à percussion, de vissage et de filetage. Comme déjà indiqué, cette machine n’est conçue que pour être utilisée conformément aux prescriptions.
