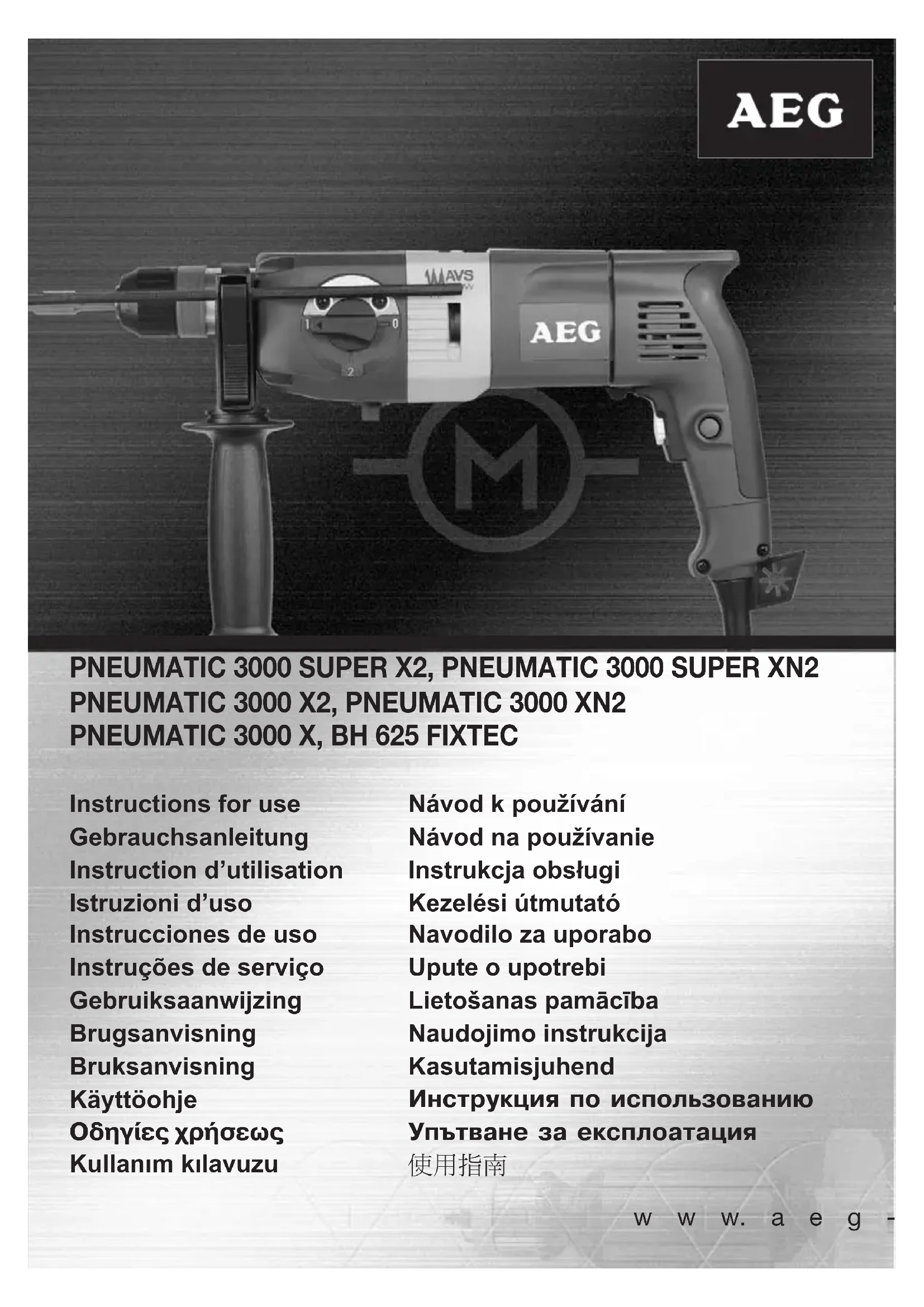

PN 3000 X2 - Perceuse AEG - Notice d'utilisation et mode d'emploi gratuit

Marque	AEG
Modèle	PN 3000 X2
Type de produit	Perceuse à percussion
Puissance nominale	600 W
Puissance utile	300 W
Régime à vide (1ère vitesse)	0-970 min⁻¹
Vitesse en charge (1ère vitesse)	660 min⁻¹
Perçage à percussion max.	3800 min⁻¹
Énergie de coup individuelle	2,7 J
Diamètre de perçage dans le béton	24 mm
Diamètre de perçage dans l'acier	16 mm
Diamètre de perçage dans le bois	30 mm
Diamètre de couronne dentée (briques)	68 mm
Diamètre du collier de serrage	43 mm
Poids (sans câble)	2,7 kg
Niveau de pression acoustique	87 dB(A)
Niveau de puissance acoustique	100 dB(A)
Accélération (main/bras)	11 m/s²
Alimentation	Monophasé, tension secteur (voir plaque signalétique)
Fonctions principales	Perçage à percussion, perçage sans percussion, burinage
Entretien	Nettoyer les orifices de ventilation, graisser le porte-embout FIXTEX, remplacer les balais usés
Sécurité	Débrancher avant toute intervention, porter lunettes et casque anti-bruit, utiliser la poignée supplémentaire
Pièces détachées et réparabilité	Utiliser exclusivement des pièces AEG. S'adresser au service après-vente AEG pour les réparations

FOIRE AUX QUESTIONS - PN 3000 X2 AEG

Quelle est la puissance de la perceuse AEG PN 3000 X2 ?

La puissance nominale est de 600 W et la puissance utile de 300 W.

Quels matériaux peut-on percer avec cette perceuse ?

Elle permet de percer le béton, l'acier, le bois, le plastique et de buriner la pierre.

Faut-il utiliser une poignée supplémentaire ?

Oui, il est obligatoire d'utiliser la poignée supplémentaire fournie pour votre sécurité, surtout en cas de blocage brusque.

Comment changer les balais (charbons) ?

Lorsque les balais sont usés, faites-les remplacer par un service après-vente AEG. Profitez-en pour faire inspecter la machine afin de prolonger sa durée de vie.

Quels accessoires sont compatibles ?

Utilisez uniquement des accessoires AEG recommandés dans le catalogue. Le mandrin accepte des embouts avec un collier de serrage de 43 mm.

Comment nettoyer la perceuse ?

Nettoyez régulièrement les orifices de ventilation du moteur et graissez légèrement le porte-embout FIXTEX de temps en temps.

Que faire en cas de blocage de l'outil ?

La machine est équipée d'un accouplement de sécurité qui se déclenche en cas de blocage brusque. Relâchez alors la gâchette et retirez l'outil bloqué.

Peut-on utiliser cette perceuse avec une couronne diamantée ?

Oui, mais il faut désactiver le mécanisme de percussion lors de l'utilisation d'une couronne diamantée.

Quels équipements de protection porter ?

Portez toujours des lunettes de protection, un casque anti-bruit (niveau sonore jusqu'à 100 dB(A)), des gants et un masque.

Comment éviter d'endommager les câbles ou canalisations lors du perçage mural ?

Avant de percer un mur, vérifiez la présence de câbles électriques, conduites de gaz ou d'eau à l'aide d'un détecteur adapté.

MODE D'EMPLOI PN 3000 X2 AEG

Puisance nominale de réception	600 W	800 W	600 W	750 W	1010 W
Puisance utile	300 W	400 W	300 W	375 W	505 W
Régime à vide
1ère vitesse	0-970 min-1	0-1050 min1	0-970 min1	0-850 min1	0-970 min-1
2ème vitesse	-	0-3260 min-1	0-3000 min1	0-2700 min1	0-3000 min-1
Vitesse en charge
1ère vitesse	660 min-1	700 min1	660 min1	670 min1	680 min-1
2ème vitesse	-	2290 min-1	2100 min1	2150 min1	2200 min-1
Perçage à percussion max.	3800 min-1	4000 min1	3800 min1	3900 min1	4000 min-1
Énergie de coup individuelle	2,7 J	3,0 J	2,7 J	2,8 J	3,1 J
Ø de percage dans le béton	24 mm	26 mm	24 mm	26 mm	30 mm
Ø de percage dans acier	16 mm	18 mm	16 mm	18 mm	20 mm
Ø de percage dans bois	30 mm	40 mm	30 mm	40 mm	66 mm
Couronne dentée à percussion pour briques et briques silico-calcaire	68 mm	82 mm	68 mm	68 mm	82 mm
Ø du collier de serrage	43 mm	43 mm	43 mm	43 mm	43 mm
Poids sans cable de réseau	2,7 kg	3,3 kg	3,3 kg	3,3 kg	3,4 kg
Accélération type évaluée au niveau du bras et de la main	11 m/s2	11 m/s2	11 m/s2	11 m/s2	14 m/s2
Niveaux sonores type évalués
Intensité de bruit	87 dB (A)	87 dB (A)	87 dB (A)	87 dB (A)	96 dB (A)
Niveau de bruit	100 dB (A)	100 dB (A)	100 dB (A)	100 dB (A)	109 dB (A)
Toujours porter des casques protecteurs! Valeurs de mesures obtenues conformément à la norme Européenne 50 144.

Instructions de sécurité

Respecter les instructions de sécurité se trouvant dans le prospectus ci-joint.

Les prises de courant se trouvant à l'extérieur doivent être équipées de disjoncteurs de protection, répondant ainsi à la prescription de mise en place de votre installation électrique. Veuillez, d'une part, en tenir compte lors de l'utilisation de notre appareil et d'autre part, en parler à votre électricien.

Toujours porter des lunettes protectrices lorsqu'on travaille avec la machine. Des gants de sécurité et un masque de protection sont recommandés.

Ne jamais enlever les copeaux ni les éclats lorsque la machine est en marche.

Avant tous travaux sur la machine, extraire la fiche de la prise de courant.

Ne raccorder la machine au réseau que si l'interrupteur est en position arrêt.

Le câble d'alimentation doit toujours se trouver en dehors du champ d'action de la machine. Toujours devez-le câble d'alimentation à l'arrière de la machine.

Toujours utiliser la poignée supplémentaire. Ceci est également valable pour les machines munies d'un accouplement de sécurité car celui-ci est actionné seulement en cas d'un blocage brusque.

Toujours déconnecter le mécanisme de percussion lorsqu'on travaille avec la couronne de perçage diamantée.

Lors du perçage dans les murs, les plafonds ou les planchers, toujours faire attention aux câbles électriques et aux conduites de gaz et d'eau.

Couper toujours le mouvement de marteau en utilisant un adaptateur de mandrin.

Utilisation conforme aux prescriptions

Le marteau pneumatique rotatif peut être utilisé de manière polyvalente pour le percage à percussion et le burinage de la pierre, ainsi que pour le percage du bois, du métal et du plastique.

Comme déjà indiqué, cette machine n'est donc qu'une pour une utilisation normale.

Declaration, ce de conformite

Nous déclarons sous notre responsabilité que ce produit est en conformité avec les normes ou documents normalisés suivants : EN 50144, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, conforme aux réglements 98/37/CE, 89/336/CEE.

Volker Siegle Manager Product Development

Branchement secteur

Raccorder uniquement à un courant électrique monophasé et équivalent à la tension secteur indiquée sur la plaque signalétique. Le raccordement à des prises de courant sans contact de protection est également possible car la classe de protection II est donnée.

Electronique

Protection de surcharge du moteur: Dispositif de protection du moteur contrôle par niveau de charge. La machine continuera de fonctionner doucement de manière à refroidir le moteur. Après un refroidissement suffisant, la machine peut être redémarrée en mettant l'interrupteur en position arrêt puis marche à nouveau. (uniquement sur PN 3000 SUPER X2, PN 3000 SUPER XN2, FIXTEC PLUS).

En cas d'extrêmes perturbations électromagnétiques extérieures, il peut y avoir, dans des cas isolés, des variations temporaires de la vitesse de rotation.

Entretier

Nettoyer et graisser légèrement la réception - FIXTEX de temps en temps.

Tenir toujours propre les orifices de ventilation de la partie moteur.

Attention! Lorsque les balais (charbons) sont usés, il est recommandé de faire effectuer, outre le changement des balais (charbons), une inspection dans une station de service après-vente. Ceci augmente la durée de vie de la machine et garantit un fonctionnement permanent de la machine.

N'utiliser que des pièces et accessoires AEG. Pour des pièces dont l'échange n'est pas précisément prévu, s'adresser de préférence aux stations de service après-vente AEG (voir brochure Garantie/Adresses des stations de service après-vente).

Si besoin est, une vue éclatée de l'appareil peut être fournie. S'adresser, en indiquant bien le numéro à dix chiffres porté sur la plaque signalétique, à votre station de service après-vente (voir liste jointe) ou directement à AEG Elektrowerkzeuge, Max-Eyth-Straße 10, D-71364 Winnenden, Germany.

Symboles

Avant tous travaux sur la machine, extraire la fiche de la prise de courant.

Accessoire - Ces pièces ne font pas partie de la livraison. Il s'agit là de compléments proposés pour votre machine et énumérés dans le catalogue d'accessoires.
