MODE D'EMPLOI SB2E 705 PLUS AEG

Prière de lire et de conserver.

Vous avez des exigences et vous voulez de la qualité – une qualité que vous offre

Atlas Copco. Nous avons mis au point pour vous un outil électrique de longue durée vous offrant un maximum de sécurité. Avant la mise en service de votre appareil, veuillez lire attentivement le mode d’emploi afin d’en tirer le plus d’efficacité et d’éviter tout risque de danger. Nous sommes convaincus qu’avec les outils électriques Atlas Copco vous avec fait le choix qu’il fallait.

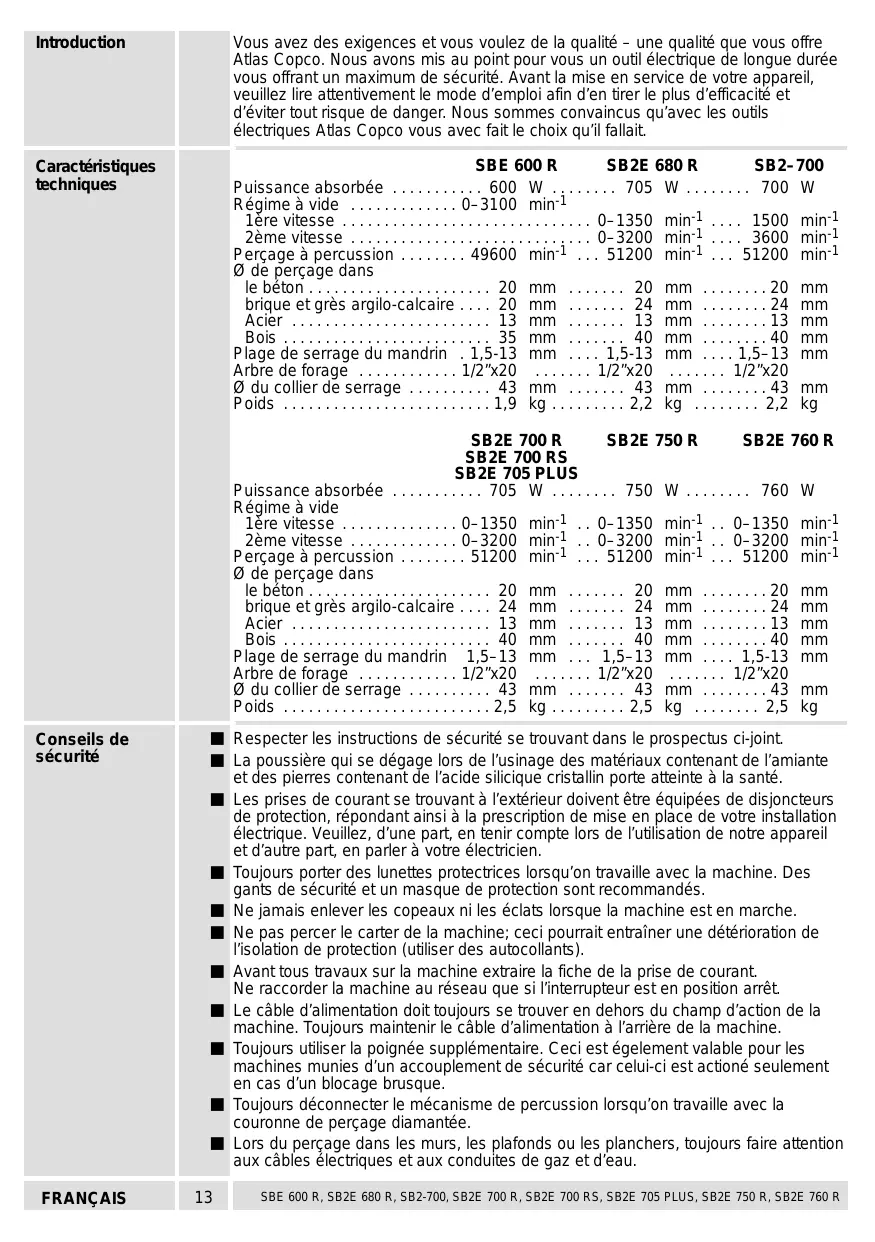

Caractéristiques techniques

SBE 600 R SB2E 680 R SB2–700

Puissance absorbée . . . . . . . . . . . 600 W . . . . . . . . 705 W . . . . . . . . 700 W Régime à vide . . . . . . . . . . . . . 0–3100 min-1 1ère vitesse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0–1350 min-1 . . . . 1500 min-1 2ème vitesse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0–3200 min-1 . . . . 3600 min-1 Perçage à percussion . . . . . . . . 49600 min-1 . . . 51200 min-1 . . . 51200 min-1 Ø de perçage dans le béton . . . . . . . . . . . . . . . . . . . . . . 20 mm . . . . . . . 20 mm . . . . . . . . 20 mm brique et grès argilo-calcaire . . . . 20 mm . . . . . . . 24 mm . . . . . . . . 24 mm Acier . . . . . . . . . . . . . . . . . . . . . . . . 13 mm . . . . . . . 13 mm . . . . . . . . 13 mm Bois . . . . . . . . . . . . . . . . . . . . . . . . . 35 mm . . . . . . . 40 mm . . . . . . . . 40 mm Plage de serrage du mandrin . 1,5-13 mm . . . . 1,5-13 mm . . . . 1,5–13 mm Arbre de forage . . . . . . . . . . . . 1/2”x20 . . . . . . . 1/2”x20 . . . . . . . 1/2”x20 Ø du collier de serrage . . . . . . . . . . 43 mm . . . . . . . 43 mm . . . . . . . . 43 mm Poids . . . . . . . . . . . . . . . . . . . . . . . . . 1,9 kg . . . . . . . . . 2,2 kg . . . . . . . . 2,2 kg SB2E 700 R SB2E 750 R SB2E 760 R SB2E 700 RS SB2E 705 PLUS Puissance absorbée . . . . . . . . . . . 705 W . . . . . . . . 750 W . . . . . . . . 760 W Régime à vide 1ère vitesse . . . . . . . . . . . . . . 0–1350 min-1 . . 0–1350 min-1 . . 0–1350 min-1 2ème vitesse . . . . . . . . . . . . . 0–3200 min-1 . . 0–3200 min-1 . . 0–3200 min-1 Perçage à percussion . . . . . . . . 51200 min-1 . . . 51200 min-1 . . . 51200 min-1 Ø de perçage dans le béton . . . . . . . . . . . . . . . . . . . . . . 20 mm . . . . . . . 20 mm . . . . . . . . 20 mm brique et grès argilo-calcaire . . . . 24 mm . . . . . . . 24 mm . . . . . . . . 24 mm Acier . . . . . . . . . . . . . . . . . . . . . . . . 13 mm . . . . . . . 13 mm . . . . . . . . 13 mm Bois . . . . . . . . . . . . . . . . . . . . . . . . . 40 mm . . . . . . . 40 mm . . . . . . . . 40 mm Plage de serrage du mandrin 1,5–13 mm . . . 1,5–13 mm . . . . 1,5-13 mm Arbre de forage . . . . . . . . . . . . 1/2”x20 . . . . . . . 1/2”x20 . . . . . . . 1/2”x20 Ø du collier de serrage . . . . . . . . . . 43 mm . . . . . . . 43 mm . . . . . . . . 43 mm Poids . . . . . . . . . . . . . . . . . . . . . . . . . 2,5 kg . . . . . . . . . 2,5 kg . . . . . . . . 2,5 kg

Conseils de sécurité

FRANÇAIS J Respecter les instructions de sécurité se trouvant dans le prospectus ci-joint.

J La poussière qui se dégage lors de l’usinage des matériaux contenant de l’amiante et des pierres contenant de l’acide silicique cristallin porte atteinte à la santé. J Les prises de courant se trouvant à l’extérieur doivent être équipées de disjoncteurs de protection, répondant ainsi à la prescription de mise en place de votre installation électrique. Veuillez, d’une part, en tenir compte lors de l’utilisation de notre appareil et d’autre part, en parler à votre électricien. J Toujours porter des lunettes protectrices lorsqu’on travaille avec la machine. Des gants de sécurité et un masque de protection sont recommandés. J Ne jamais enlever les copeaux ni les éclats lorsque la machine est en marche. J Ne pas percer le carter de la machine; ceci pourrait entraîner une détérioration de l’isolation de protection (utiliser des autocollants). J Avant tous travaux sur la machine extraire la fiche de la prise de courant. Ne raccorder la machine au réseau que si l’interrupteur est en position arrêt. J Le câble d’alimentation doit toujours se trouver en dehors du champ d’action de la machine. Toujours maintenir le câble d’alimentation à l’arrière de la machine. J Toujours utiliser la poignée supplémentaire. Ceci est égelement valable pour les machines munies d’un accouplement de sécurité car celui-ci est actioné seulement en cas d’un blocage brusque. J Toujours déconnecter le mécanisme de percussion lorsqu’on travaille avec la couronne de perçage diamantée. J Lors du perçage dans les murs, les plafonds ou les planchers, toujours faire attention aux câbles électriques et aux conduites de gaz et d’eau. 13

Les mesures réelles (A) des niveaux de bruit de la machine sont:

Intensité de bruit = 92 dB (A). Niveau de bruit = 105 dB (A). Toujours porter des casques protecteurs! Valeurs de mesures obtenues conformément à la norme européenne 50 144.

L’accélération réelle mesurée est 12 m/s2.

Valeurs de mesures obtenues conformément à la norme européenne 50 144.

Valeur de vibration mesurée

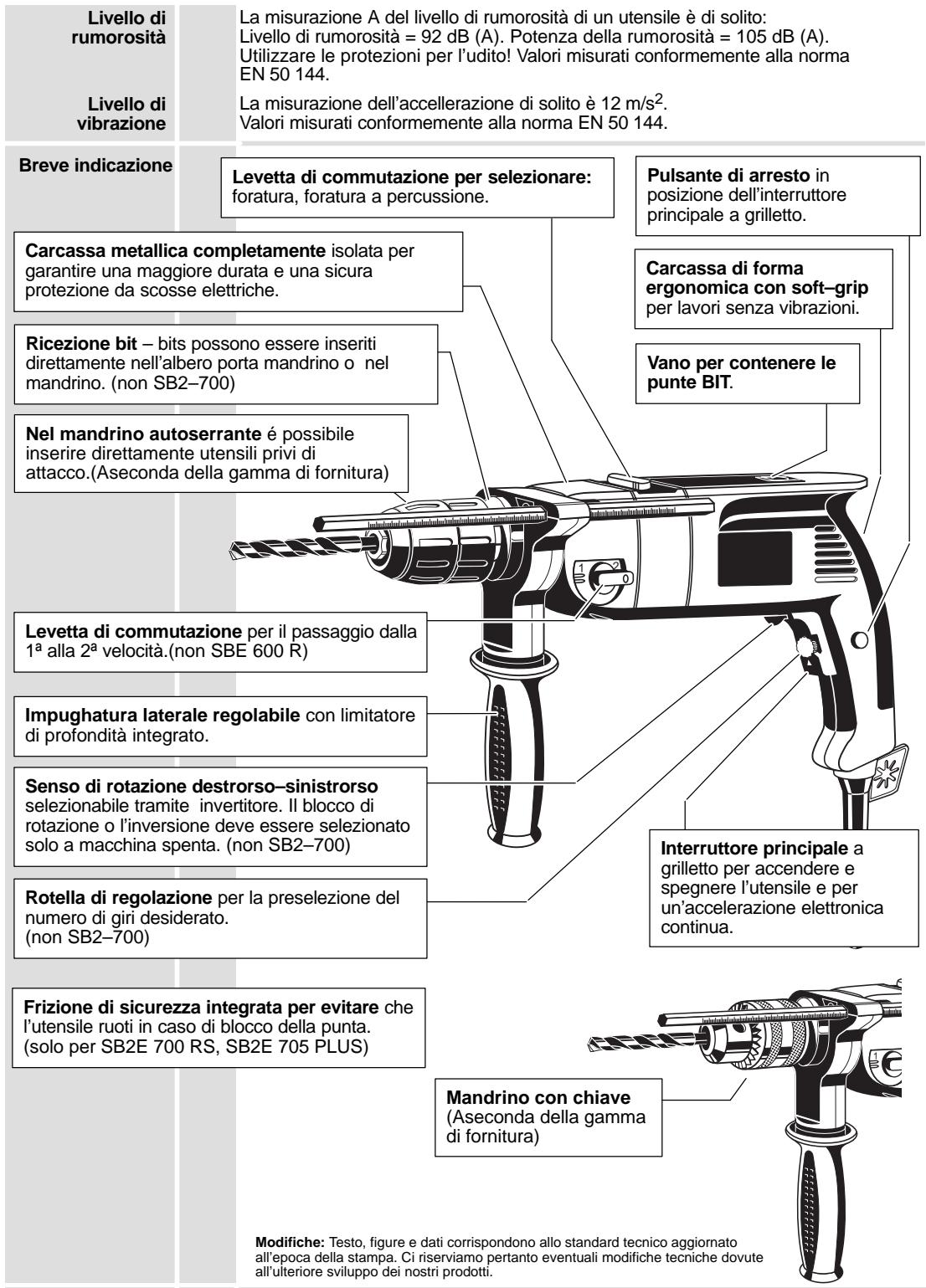

Bouton de blocage de l’interrupteur

Commutateur de sélection entre perçage et perçage à percussion.

Boîte de vitesse avant entièrement isolée pour longue durée et protection contre les chocs électriques.

Corps ergonomique avec poignée pratique

Récepteur du bit – les embouts de vissage peuvent être introduits directement dans la broche. (pas sur SB2–700)

Place de rangement pour embouts pour conservation des bits de vissage.

Mandrin à serrage rapide pour la mise en place sans outil.(selon equipment standard)

Sélecteur de vitesse 1 et 2 .

(pas sur SBE 600 R) Poignée complémentaire réglable avec butée de profondeur intégrée

Possibilité de réversibilité par verrouillage de mise en marche, commutable seulement lorsque l’interrupteur Marche/Arrêt n’est pas appuyé.

(pas sur SB2–700) Commutateur marche/arrêt et pour démarrage doux réglable

Roue de réglage pour préréglage de vitesse

(pas sur SB2–700) Accouplement de sécurité intégré empêchant l’entraînement de la machine en cas de blocage du foret. (uniquement sur SB2E 700 RS, SB2E 705 PLUS)

Mandrin de perçage à couronne dentée

(selon equipment standard)

Modifications: Les textes, les illustrations et les données techniques correspondent à la situation au moment de l’impression. Toutes modifications techniques sont réservées dans le cadre du développement technique permanent.

Nos machines fonctionnent uniquement sur courant alternatif monophasé. S’assurer que la tension du réseau correspond effectivement à celle indiquée sur la plaque signalétique de la machine. Le branchement sur une prise de courant sans mise à terre est possible du fait de la double isolation selon normes DIN 57 740/VDE 0740 et CEE 20. Antiparasitage selon normes européennes EN 55014.

La perceuse à percussion électronique/visseuse est d’utilisation universelle pour le perçage normal, perçage à percussion, vissage et filetage.

Comme déjà indiqué, cette machine n’est conçue que pour une utilisation normale.

Mandrin de serrage rapide

(selon equipment standard) Changement du mandrin de serrage rapide

Avant tous travaux sur la machine extraire la fiche de la prise de courant.

1. En général, le mandrin de serrage peut être dévissé à la main; pour cela maintenir la broche de perçage à l’aide d’une clé à fourche et dévisser le mandrin de serrage manuellement par une rotation vers la gauche.

2. Au cas où le mandrin de serrage serait fixé rigidement sur la broche de perçage, placer une deuxième clé à fourche à l’endroit de la tête du mandrin de serrage ou serrer une clé mâle coudée pour vis à six pans creux dans le mandrin de serrage.

Le cas échéant, donner de légers coups sur la tige de la clé à l’aide d’une massette à embouts plastiques.

3. Le montage du mandrin de serrage s’effectue dans l’ordre inverse.

En cas d’une grande sollicitation en rotation à gauche, le mandrin de perçage risque de se détacher. Pour desserrer les vis en rotation à gauche, utiliser donc le porte–embout. (pas sur SB2–700) Montage de l’outil

Introduire la tige de l’outil à fond dans le mandrin de serrage ouvert.

Maintenir l’anneau de blocage et bien serrer le mandrin de serrage en tournant la douille dans la direction “GRIP”. Lorsque les mâchoires sont en contact avec la tige de l’outil, il faut continuer à tourner la douille encore 1/4 de tour environ afin de faire encliqueter le blocage de la force de serrage. C’est seulement après cela que l’outil sera réellements serré par rotation de la douille en direction “GRIP”. Le bruit de “cliquetis” qu’on entend est dû à ce mécanisme. Le blocage de la force de serrage est nécessaire surtout pour le perçage à percussion. Si on ouvre à fond le mandrin de serrage d’un coup assez fort, il se peut qu’il ne soit plus possible de le resserrer et un “cliquetis” est perceptible (comme si on l’avait tourné trop fort). Dans ce cas–là, tourner à nouveau la douille à fond en direction “RELEASE”; puis il est possible de resserrer le mandrin de serrage. Celui–ci n’est pas endommagé par ce “cliquetis”. Pour des travaux de perçage à percussion contrôler, après avoir effectué le premier perçage, si le foret est toujours bien serré dans le mandrin. Le cas échéant, resserrer manuellement le mandrin de serrage.

Démontage de l’outil

Maintenir l’anneau de blocage et desserrer le mandrin de serrage en tournant la douille dans la direction “RELEASE”.

En tournant la douille, c’est la force de serrage qui est d’abord débloquée, puis seulement, après un 1/4 de tour, les mâchoires de serrage seront desserrées et libèrent ainsi l’outil monté. Etant donné la grande puissance de la perceuse à percussion, il se peut que le mandrin de perçage se coince lorsque la machine est fortement sollicitée; il ne sera alors plus possible d’ouvrir le mandrin à la main. Dans ce cas–là, maintenir la machine sur la tête du mandrin de perçage à l’aide d’une clé à fourche et, par un mouvement de rotation à gauche, desserrer la douille avant du mandrin de perçage à l’aide d’une pince réglable (voir figure ci–contre). Le mandrin de perçage ne sera pas abîmé par l’utilisation de la pince réglable.

Mandrin de serrage à couronne dentée

(selon equipment standard) Remplacement du mandrin de serrage à couronne dentée

Avant tous travaux sur la machine extraire la fiche de la prise de courant.

1. Maintenir l’arbre moteur à l’aide de la clé à fourche.

2. Introduire la clé dans le mandrin et le débloquer en frappant dessus légèrement

(vers la gauche) avec un maillet en caoutchouc.

3. Le montage du mandrin de serrage s’effectue dans l’ordre inverse.

Il est possible d’introduire des forets ou des embouts de vissage dans le mandrin.

Pour cela, desserrer le mandrin, introduire l’outil et resserrer le mandrin à l’aide de la clé de mandrin. Afin de pouvoir extraire les outils, il convient d’introduire la clé dans un des trois alésages du mandrin et de le desserrer en tournant vers la gauche.

Réglage de la butée de profondeur

FRANÇAIS Afin d’effectuer des perçages d’une profondeur déterminée, introduire la butée de profondeur dans l’alésage se trouvant sur la poignée et la serrer dans la position désirée (par rapport au foret).

Déplacement de la poignée supplémentaire

La poignée supplémentaire peut être déplacée à volonté, pour cela la débloquer en tournant la poignée, la mettre dans la position désirée et resserrer ensuite la poignée.

(selon equipment standard)

Commutation perçage perçage à percussion

Tourner le commutateur sélecteur vers la gauche en position pour le perçage à percussion dans la pierre

Tourner le commutateur sélecteur vers la pour le perçage droite en position dans le métal, le plastique et le bois, ou pour le vissage..

Changement de vitesse

Le changement de vitesse peut se faire à l’arrêt ou au ralenti.

Sélecteur de vitesse en position 1: première Sélecteur de vitesse en position 2: deuxième

Présélection de la vitesse -

A = nombre de t/min. minimal

F = nombre de t/min. maximal Le régime peut être réglé à volonté en fonction de la pression exercée sur l’interrupteur Marche/Arrêt jusqu’à ce que le régime présélectionné est atteint. En mode de fonctionnement continu avec interrupteur marche/arrêt bloqué, la machine fonctionne à la vitesse de rotation présélectionnée.

Sélection de la rotation: à droite ou à gauche

Sélectionner le sens de rotation sur le commutateur.

Lorsque le verrouillage de mise en marche est opérant, le commutateur ne peut être actionné que lorsque l’interrupteur Marche/Arrêt n’est pas appuyé. Le commutateur ne doit être actionné qu’après arrêt de la machine et immobilisation du moteur.

Mise en marche/arrêt

Mise en marche: appuyer sur l’interrupteur Marche/Arrêt Arrêt: lâcher l’interrupteur Marche/Arrêt Marche continue Mise en marche: appuyer d’abord sur l’interrupteur marche/arrêt puis sur le bouton de blocage, lâcher l’interrupteur marche/arrêt. Arrêt: appuyer sur l’interrupteur marche/arrêt et lâcher. Le régime peut être réglé à volonté en fonction de la pression exercée sur l’interrupteur Marche/Arrêt jusqu’à ce que le régime présélectionné est atteint.

Logement pour embouts

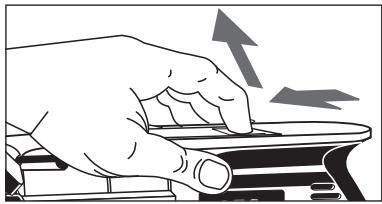

Pour ouverture du logement pour embouts, saisir le cache coulissant avec l’index comme indiqué sur la figure et tirer la butée vers l’arbre de forage. Six bits de vissage max. peuvent placés dans le logement.

Conseils pratiques pour le perçage dans la pierre

Extraire de temps en temps le foret hors du trou et dégager la poussière.

Dans les cas suivants, commuter sur percussion, à savoir: béton, brique dure, pierre, ciment dur et marbre (par contre et pour ce qui est des avants-trous à pratiquer dans du marbre, ne pas brancher le mécanisme de percussion) Commuter sur perçage lorsqu’il s’agit des matériaux suivants: carreaux, plaques de revêtement de sols, briques tendres, mélange de ciment et de chaux, briques de scorie et crépis. Utiliser des forets au carbure de tungstène. Ne mettre en place que des forets à queue cylindrique,jamaisde forets SDS–PLUS! Lorsqu’on fait des avants-trous sur des surfaces tout à fait lisses (comme les carreaux par exemple), il convient de coller le point de perçage avec un ruban adhésif, afin d’éviter le glissement du foret.

Conseils pratiques pour le perçage du métal

Faire un repère au pointeau à l’endroit où le perçage doit avoir lieu.

Toujours procéder à la fixation de la tôle. En présence de métal de faible épaisseur, toujours protéger la pièce au moyen d’un morceau de bois pour éviter les déformations. Utiliser des forets HSS (pour la fonte de fer blanche, utiliser des forets dont la pointe est munie de lèvres carbure). Un avant-trou doit être réalisé avec un petit foret avant l’utilisation d’un foret de grand ø. Utilisation de lubrifiant: - Acier: Huile - Aluminium: Térébenthine, paraffine - Laiton, cuivre, fonte de fer: Pas de lubrifiant (extraire le foret régulièrement hors du trou, afin qu’il puisse se refroidir).

Conseils pratiques pour le perçage du bois

Faire un repère au pointeau ou avec un clou sur l’endroit à percer.

Afin d’éviter l’éclatement lors de la rupture, toujours placer un morceau de bois sous la pièce ou encore, percer des deux côtés de celle-ci.

Conseils pratiques pour le vissage

Mettre en place des bits à visser appropriés, tant au niveau de la forme que de la taille.

Des vis appropriées peuvent être vissées dans le bois tendre sans procéder à des avants-trous préalables. Un avant-trou doit être réalisé lorsqu’on perce dans le bois dur ou avec des diamètres de vis importants. Avec les vis à tête conique, toujours fraiser le perçage. Avec les vis à bois dont le filet n’est pas courant, faire un avant-trou équivalant approximativement à la demi-longueur de la vis. En cas d’une grande sollicitation en rotation à gauche, le mandrin de perçage risque de se détacher. Pour desserrer les vis en rotation à gauche, utiliser donc le porte–embout. (pas sur SB2–700).

Tenir toujours propre les orifices de ventilation de la partie moteur.

Au cas où la machine serait souvent utilisée en percussion, il est recommandé d’enlever à intervalles réguliers les poussières se trouvant dans le mandrin de serrage. Tenir la machine dans la position verticale, le mandrin de serrage vers le bas, et desserrer et resserrer le plus possible le mandrin de serrage. Toute la poussière accumulée tombe ainsi du mandrin de serrage. Il est recommandée d’utiliser le spray de nettoyage (N° Id. 4932 6217 19) sur les mâchoires et les alésages des mâchoires de serrage. Afin de garantir une disponibilité de service permanente, il est recommandé de faire contrôler une fois par an les balais (charbons) auprès d’un service après–vente AEG. N’utiliser que des pièces et accessoires AEG. Pour des pièces dont l’échange n’est pas décrit, s’adresser de préférence aux stations de service après-vente AEG (voir brochure Garantie/Adresses des stations de service après-vente). Si besoin est, une vue éclatée de l’appareil peut être fournie. S’adresser, en indiquant bien le numéro à dix chiffres porté sur la plaque signalétique, à votre station de service après–vente (voir liste jointe) ou directement à Atlas Copco Electric Tools GmbH, B.P. 320, D–71361 Winnenden.

Consulter nos catalogues qui vous renseignent sur notre programme d’accessoires avec leur référence.

. . . . . . . . . . . . . . . . . 600 W . . . . . . . . 705 W . . . . . . . . 700 W

. . . . . . . . . . . 0–3100 min-1 . . . . . . . . . . . . . . . . . . . . . . . . . . 0–1350 min-1 . . . . 1500 min-1 . . . . . . . . . . . . . . . . . . . . . . . . . . 0–3200 min-1 . . . . 3600 min-1 . . . . . . . . . . 49600 min-1 . . . 51200 min-1 . . . 51200 min-1

. . . . . . . . . . . . . . . . . 705 W . . . . . . . . 750 W . . . . . . . . 760 W

. . . . . . . . . . 0–1350 min-1 . . 0–1350 min-1 . . 0–1350 min-1 . . . . . . . . . . 0–3200 min-1 . . 0–3200 min-1 . . 0–3200 min-1 . . . . . . . . . . 51200 min-1 . . . 51200 min-1 . . . 51200 min-1

Nous déclarons sous notre responsabilité que ce produit est en conformité avec les normes ou documents normalisés suivants

EN 50144, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, conforme aux reglementations 98/37/CE, 73/23/CEE, 89/336/CEE
