FV-0511VHL1 - Hotte aspirante PANASONIC - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil FV-0511VHL1 PANASONIC au format PDF.
Choisissez votre langue et indiquez votre email : nous vous enverrons une version traduite specifiquement.
| Type de produit | Hotte aspirante |
| Marque | Panasonic |
| Modèle | FV-0511VHL1 |
| Largeur | 60 cm |
| Profondeur | 50 cm |
| Hauteur | 15 cm (encastrable) |
| Poids | 12 kg |
| Alimentation électrique | 220-240 V, 50/60 Hz |
| Puissance moteur | 150 W |
| Éclairage | 2 ampoules LED 3 W chacune |
| Niveaux de vitesse | 3 vitesses + intensif |
| Type de commande | Boutons poussoirs |
| Débit d'air max | 650 m³/h |
| Niveau sonore max | 65 dB(A) |
| Filtration | Filtre à graisse aluminium lavable + filtre à charbon optionnel |
| Mode d'évacuation | Évacuation extérieure ou recyclage |
| Diamètre conduit d'évacuation | 150 mm |
| Classe énergétique | A+ |
| Entretien des filtres | Filtre à graisse : laver tous les mois au lave-vaisselle ; filtre à charbon : remplacer tous les 3-6 mois |
| Nettoyage de l'appareil | Essuyer avec un chiffon doux et un détergent non abrasif |
| Sécurité | Arrêt automatique après 24h en fonctionnement continu |
| Pièces détachées disponibles | Filtre à graisse, filtre à charbon, ampoule LED, panneau de commande |
| Garantie | 2 ans pièces et main-d'œuvre |
FOIRE AUX QUESTIONS - FV-0511VHL1 PANASONIC
Comment installer la hotte Panasonic FV-0511VHL1 ?
L'installation doit être réalisée par un professionnel qualifié. Veillez à respecter une distance minimale de 65 cm entre la hotte et la plaque de cuisson électrique (75 cm pour le gaz). Fixez solidement le support mural et raccordez le conduit d'évacuation de diamètre 150 mm.
Comment nettoyer le filtre à graisse ?
Retirez le filtre à graisse aluminium et lavez-le au lave-vaisselle à 65°C maximum, ou à la main avec une éponge non abrasive et du liquide vaisselle. Séchez-le bien avant de le remettre en place. Effectuez ce nettoyage tous les mois.
Quand remplacer le filtre à charbon ?
Le filtre à charbon doit être remplacé tous les 3 à 6 mois selon l'utilisation. Il n'est pas lavable. Utilisez uniquement des filtres d'origine Panasonic pour garantir l'efficacité de l'aspiration.
Pourquoi la hotte ne s'allume-t-elle pas ?
Vérifiez l'alimentation électrique : le cordon d'alimentation est-il branché ? Le disjoncteur a-t-il sauté ? Si tout est normal, le problème peut venir du panneau de commande ou du moteur ; contactez le service après-vente.
Comment remplacer l'ampoule LED ?
Débranchez d'abord la hotte. Retirez le capot de l'éclairage en le déclipsant. Dévissez l'ampoule LED défectueuse et remplacez-la par une ampoule de même type (3 W, culot GU10). Refermez le capot et rebranchez.
La hotte fait du bruit, est-ce normal ?
Un bruit de ventilation est normal. En vitesse intensive, le niveau sonore peut atteindre 65 dB(A). Si le bruit devient anormal (grincements, cliquetis), vérifiez que le filtre est bien en place et qu'aucun objet n'obstrue l'hélice.
Quel diamètre de conduit d'évacuation utiliser ?
Le conduit d'évacuation doit avoir un diamètre de 150 mm. Utilisez des conduits rigides ou semi-rigides pour minimiser les pertes de débit d'air. Évitez les coudes trop serrés.
La hotte peut-elle fonctionner en mode recyclage ?
Oui, la hotte Panasonic FV-0511VHL1 peut être utilisée en mode recyclage avec un filtre à charbon actif (vendu séparément). Dans ce cas, l'air est filtré et renvoyé dans la cuisine.
Comment entretenir l'extérieur de la hotte ?
Nettoyez les surfaces extérieures avec un chiffon doux légèrement humide et un détergent doux. N'utilisez pas de produits abrasifs ou à base d'alcool. Essuyez ensuite avec un chiffon sec pour éviter les traces.
Où trouver la notice d'utilisation complète ?
La notice complète est disponible en téléchargement gratuit sur notice-facile.com pour le modèle Panasonic FV-0511VHL1. Vous pouvez également la recevoir par email en choisissant votre langue.
Questions des utilisateurs sur FV-0511VHL1 PANASONIC
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Hotte aspirante au format PDF gratuitement ! Retrouvez votre notice FV-0511VHL1 - PANASONIC et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil FV-0511VHL1 de la marque PANASONIC.
MODE D'EMPLOI FV-0511VHL1 PANASONIC
Avant de nettoyer ou de faire l'entretien de l'appareil, couper l'alimentation sur le panneau de service et verrouiller le dispositif d'alimentation afin de prévenir tout rétablissement accidentel. ATTENTION:
- Non destiné à la zone de cuisson. Voir instructions d'installation.
- N'utiliser qu'un circuit terminal de 20 ampères.

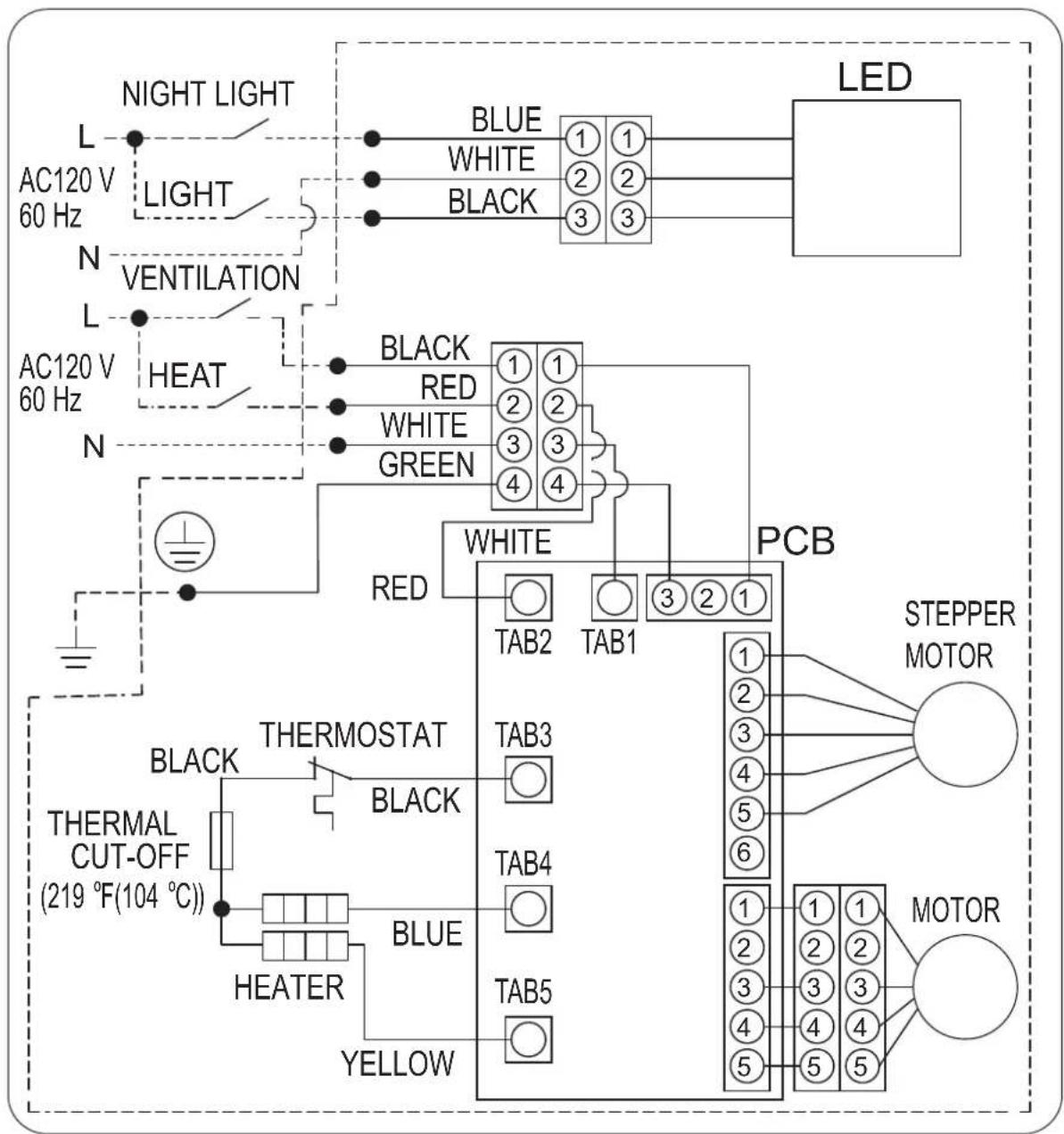

Schéma de câblage
Corps principal
| No. | Part No. Part | Name Q'ty Remark | ||
| 1 | FFV51VHL190 | Frame Unit 1 | ||
| 2 | FFV51VHL191 | Adapter Unit 1 | ! | |
| 3 | FFV0511VHL1 | Main PCB Unit 1 | ! | |
| 4 | FFV51VHL193 | SP Motor Cover 1 | ||
| 5 | FFV5VHL1902 | Casing Adapter Unit 1 | ||
| 6 | FFV51VHL181 | Filter Guide 1 | ||
| 7 | FFV5VHL1813 | Filter 1 | ||
| 8 | FFV51VHL170 | Heater Unit 1 | ! | |
| 9 | FFV5VHL1810 | Grill Assembly | 1 | ! |
| A | FFVXTT4-8FFJ | Screw (ST4-8) | 1 | ! |
| B | FFV7000089S | Truss Tap Screw | 9 | |
| C | FFV7000065S | Bind Screw | 4 |
Unité adaptatrice
| No. | Part No. Part | Name Q'ty Remark | ||
| 10 | FFV5VHL1913 | Connector Plate | 1 | |
| 11 | FFV3450010S | Earth Lead Wire | 1 | ! |
| 12 | FFV51VHL130 | Connector Assy | 1 | ! |
| 13 | FFV11QCL1341A | Connector Assy (L) | 1 | ! |
| 14 | FFV11QCL1912A | Junction Cover | 1 | |
| A | FFVXTT4-8FFJ | Screw (ST4-8) | 3 | |
| D | FFVXYM4DC8BN | Screw | 1 | ! |
Boîtier
| No. | Part No. Part | Name Q'ty Remark | ||
| 15 | FFV11QCL1M21AX | Motor Assembly | 1 | ⚠️ |
| 16 | FFV15VQ10904 | Motor Support | 1 | |
| 17 | FFVM15VK10802B | Blade | 1 | |
| 18 | FFV7020021S Nut | 1 | ||
| 19 | FFV5VHL1906 | Casing | 1 | |
| A | FFVXTT4-8FFJ | Screw (ST4-8) | 3 | |
| B | FFV7000089S | Truss Tap Screw | 5 |
Carte PCB principale
| No. | Part No. Part Name Q'ty Remark | |||
| 20 | FFV51VHL1900 Main PCB Box | 1 | ⚠️ | |
| 21 | FFV510VS1M9 Speed Switch 1 | ⚠️ | ||
| 22 | FFV51VHL199 Main PCB Cover 1 | ⚠️ | ||
| 23 | FFV51VHL131 Power Lead Wire | 1 | ⚠️ | |
| 24 | FFV51VHL132 Motor Lead Wire | 1 | ⚠️ | |
| 25 | FFV51VHL135 SP Motor Lead Wire | 1 | ||
| E | FFV7000145S | Pan Tap Screw | 6 | |
Unité adaptatrice de boîtier
| No. | Part No. Part Name Q'ty Remark | |||
| 26 | FFV51VHL1930 Damper | 1 | ||
| 27 | FFV51VHL1908 Casing Adapter | 1 | ||
| 28 | FFV30BU10908 Joint | 1 | !△ | |
| 29 | FFVMSFJC20A | SP Motor | 1 | |
| E | FFV7000145S | Pan Tap Screw | 1 | |
Ensemble chauffant
| No. | Part No. Part Name Q'ty Remark | |||
| 30 | FFV51VHL1708 Mesh Holder | 1 | ||
| 31 | FFV51VHL1707 Mesh | 1 | ||
| 32 | FFV51VHL1702 Heater Cover | 1 | ! | |
| 33 | FFV51VHL1710 PTC | Heater Assy | 1 | ! |
| 34 | FFV51VHL1720 Thermostat | 1 | ! | |
| B | FFV7000089S | Truss Tap Screw | 6 | |
| E | FFV7000145S | Pan Tap Screw | 1 | |
Ensemble gril
