SR 7200 - Récepteur audio-vidéo MARANTZ - Notice d'utilisation et mode d'emploi gratuit

Puissance par canal (8 ohms)	110 W
Nombre de canaux	6.1
Formats audio décodés	Dolby Digital 5.1/6.1, DTS 5.1/6.1, Dolby Pro Logic II, Circle Surround 5.1
Convertisseur numérique-analogique (DAC)	192 kHz / 24 bits
Rapport signal/bruit	105 dB
Distorsion harmonique totale (THD)	0,05 %
Fréquence de réponse	20 Hz - 20 kHz
Impédance enceintes compatibles	6 - 16 ohms
Sensibilité d'entrée ligne	340 mV
Entrées audio numériques	Coaxiale, Optique (TOSLINK)
Connexions vidéo	Composite, S-Video, Composante
Tuner intégré	FM / AM (ondes moyennes)
Sélecteur d'enceintes	A/B (double paire)
Fonction multizone	Oui
Consommation électrique	350 W
Dimensions (L x H x P)	440 x 164 x 425 mm
Poids	14,9 kg
Année de commercialisation	2001

FOIRE AUX QUESTIONS - SR 7200 MARANTZ

Quelle est la puissance du Marantz SR 7200 ?

Le Marantz SR 7200 délivre 110 W par canal sous 8 ohms, sur les canaux avant, centre et arrière. En configuration 6.1 canaux, la puissance totale en mode surround atteint 660 W.

Quels formats audio surround le SR 7200 décode-t-il ?

Le SR 7200 prend en charge Dolby Digital 5.1 et 6.1, DTS 5.1 et 6.1, Dolby Pro Logic II et Circle Surround 5.1. Il couvre ainsi aussi bien les DVD encodés en Dolby Digital que ceux en DTS.

Combien de canaux gère le Marantz SR 7200 ?

Il s'agit d'un ampli-tuner 6.1 canaux : avant gauche/droite, centre, surround gauche/droite et un canal surround arrière central. C'est la génération de transition entre le 5.1 et le 7.1.

Quelles connexions vidéo propose le SR 7200 ?

Le SR 7200 dispose d'entrées et sorties vidéo composite, S-Video (S-VHS) et composante. Il ne possède pas de port HDMI, ce qui est normal pour un appareil conçu en 2001.

Quelles entrées audio numériques sont disponibles sur le SR 7200 ?

L'appareil intègre des entrées numériques coaxiales et optiques (TOSLINK). Le convertisseur numérique-analogique interne fonctionne à 192 kHz / 24 bits pour une restitution haute résolution.

Quelle impédance d'enceintes est compatible avec le SR 7200 ?

Le SR 7200 accepte des enceintes d'une impédance comprise entre 6 et 16 ohms. Des enceintes à 4 ohms sont déconseillées : elles risquent de provoquer une surchauffe ou de déclencher la protection thermique de l'appareil.

Le SR 7200 dispose-t-il d'un tuner radio intégré ?

Oui, le SR 7200 intègre un tuner FM et AM (ondes moyennes). Il permet de mémoriser des stations présélectionnées et se pilote via la télécommande fournie.

Comment fonctionne la fonction multizone du SR 7200 ?

La fonction multizone permet de diffuser une source audio différente dans une seconde pièce en même temps. Il faut connecter un amplificateur de zone secondaire aux sorties dédiées et sélectionner la source souhaitée pour chaque zone via le menu de l'appareil.

Le SR 7200 n'émet aucun son : que vérifier en premier ?

Vérifiez d'abord que la protection thermique n'est pas déclenchée (aucun voyant rouge allumé) et que la fonction Mute (sourdine) n'est pas active. Contrôlez ensuite le câblage des enceintes (absence de court-circuit entre fils + et -) ainsi que la bonne sélection de la source d'entrée.

Comment utiliser le sélecteur d'enceintes A/B du SR 7200 ?

Le sélecteur A/B permet de basculer entre deux paires d'enceintes stéréo principales ou de les utiliser simultanément. C'est utile pour diffuser le même signal dans deux pièces distinctes sans amplificateur supplémentaire.

Quelles sont les dimensions et le poids du Marantz SR 7200 ?

Le SR 7200 mesure 440 x 164 x 425 mm (L x H x P) et pèse 14,9 kg. Prévoyez un meuble solide et bien ventilé : l'appareil consomme jusqu'à 350 W et chauffe en utilisation intensive.

Peut-on connecter une platine vinyle directement au SR 7200 ?

Le SR 7200 ne dispose pas d'entrée phono avec préamplificateur RIAA intégré. Pour connecter une platine vinyle, il est nécessaire d'utiliser un préamplificateur phono externe branché sur une entrée ligne classique de l'appareil.

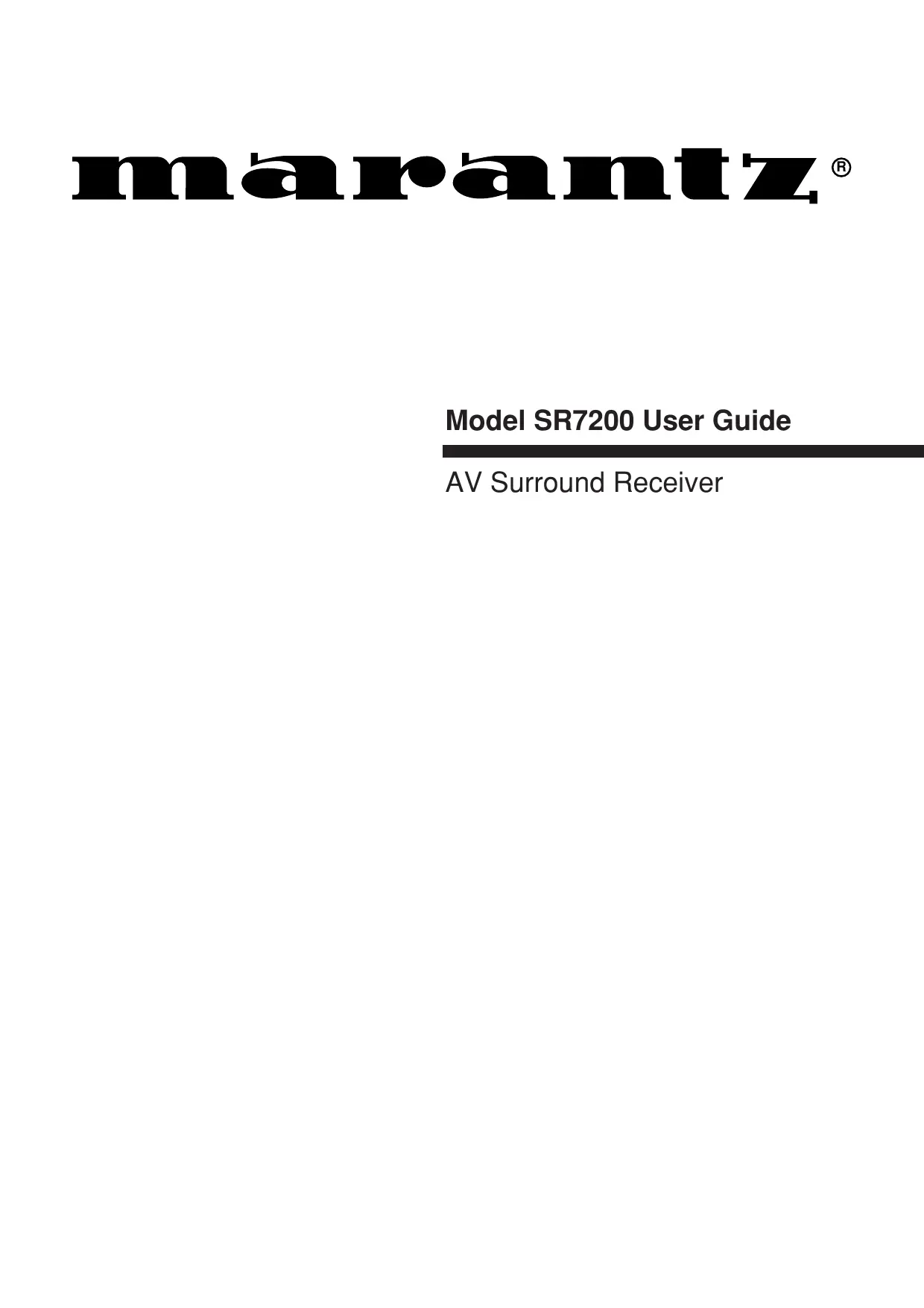

MODE D'EMPLOI SR 7200 MARANTZ

Pour des informations sur la garantie, contacter le distributeur local Marantz.

Conserver l'attestation d'achat

L'attestation d'achat est la preuve permanente d'un achat de valeur. La conserver en lieu sûr pour s'y reporter aux fins d'obtention d'une couverture d'assurance ou dans le cadre de correspondances avec Marantz.

Important

Pour l'obtention d'un service couvert par la garantie, il incombe au client d'établir la preuve de l'achat et d'en corroborer la date. Le reçu ou la facture constituent des preuves suffisantes.

Garantie

Le SR7200 est conforme à la directive EMC et à la directive sur les basses tensions.

Pour que l'appareil puisse être correctement ventilé, ne pas l'installer dans un meuble ou une bibliothèque et respecter ce qui suit.

• Ne pas toucher le dessus du coffret.
• Ne pas obstruer les ouïes de ventilation du coffret pendant le fonctionnement.
• Ne placer aucun objet sous l'appareil.
• Ne pas obstruer les ouvertures de ventilation du panneau supérieur. Ne placer aucun objet à moins d'un mètre environ du panneau supérieur.
• Veiller à ce qu'aucun objet ne soit à moins de 0,2 mètre des côtes de l'appareil.

CD : DIG1 CD-R : DIG2 DVD : DIG3 TV : DIG4 DSS : DIG5

NEXTSETUP EXIT

SETUP2/3 SPKR DISTANCE

UNIT: f t FRONT-L: 10f t FRONT-R: 10f t CENTER: 10f t SURROUND-L: 10f t SURROUND-R: 10f t ENTER

NEXT SETUP EXIT

MULTI ROOM SETUP

▶MULTI ROOM : OFF

VIDEO : DVD

AODTO. DVB

VOLUME VARIABLE

VOLUME LEVEL : -75 dB

---MAIN ROOM STATUS----

VIDEO: DVD

AUDIO: DVD

RETURN EXIT

DC CONTROL OUTPUT

DC1 OFF TV DVD VCR1 DSS CD CD-R TAPE AUX TUNER

DC2OFFTV DVD VCR1 DSS CDCD-R TAPE AUX TUNER

RETURN

EXIT
