Type d'appareil	Chauffe-eau solaire à appoint hydraulique
Capacité	200 à 450 litres
Nombre de serpentin(s)	Deux serpentin(s)
Matériau de l'anode	Magnésium
Isolation	Polyuréthane expansé
Protection anti-corrosion	Émaillage
Résistance électrique	2,5 kW en option
Garantie cuve	5 ans
Garantie pièces	2 ans
Type de circuit	Circuits solaire et chaudière
Matériaux d'isolation thermique	CS, FC, NHIC
Protection de la couche d'ozone	Oui
Installation	Murale ou au sol (non précisé)
Dimensions	Non précisé
Poids	Non précisé
Type de raccordement	Hydraulique

FOIRE AUX QUESTIONS - CHAFFOTEAUX & MAURY AS-2S 200 B CHAFFOTEAUX & MAURY

Comment réinitialiser le thermostat de la chaudière CHAFFOTEAUX & MAURY AS-2S 200 B ?

Pour réinitialiser le thermostat, appuyez sur le bouton de réinitialisation situé sur le panneau de contrôle pendant 5 secondes.

Que faire si la chaudière ne s'allume pas ?

Vérifiez d'abord que l'alimentation électrique est connectée. Assurez-vous également que le gaz est ouvert et que la pression de l'eau est suffisante.

Comment régler la température de l'eau chaude ?

Vous pouvez régler la température de l'eau chaude en tournant le bouton de réglage de température sur le panneau de commande jusqu'à atteindre la température souhaitée.

Pourquoi ma chaudière fuit-elle de l'eau ?

Une fuite d'eau peut être causée par un joint défectueux ou une pression d'eau trop élevée. Vérifiez le manomètre et contactez un technicien si nécessaire.

Que faire si la chaudière émet des bruits étranges ?

Des bruits inhabituels peuvent indiquer un problème de tartre ou une accumulation d'air. Essayez de purger les radiateurs et, si le bruit persiste, contactez un professionnel.

Comment effectuer un entretien régulier de ma chaudière ?

Il est recommandé de faire vérifier votre chaudière par un professionnel au moins une fois par an pour s'assurer qu'elle fonctionne correctement et en toute sécurité.

Que signifie le code erreur E1 sur l'affichage ?

Le code erreur E1 indique un problème de capteur de température. Vérifiez les connexions du capteur et, si le problème persiste, faites appel à un technicien.

La chaudière fonctionne mais ne produit pas de chauffage, que faire ?

Vérifiez que le mode chauffage est activé et que la température de consigne est correctement réglée. Si le problème continue, un entretien peut être nécessaire.

Comment purger les radiateurs ?

Pour purger les radiateurs, utilisez une clé de purge pour ouvrir la valve de purge en haut du radiateur jusqu'à ce que l'air s'échappe, puis refermez la valve.

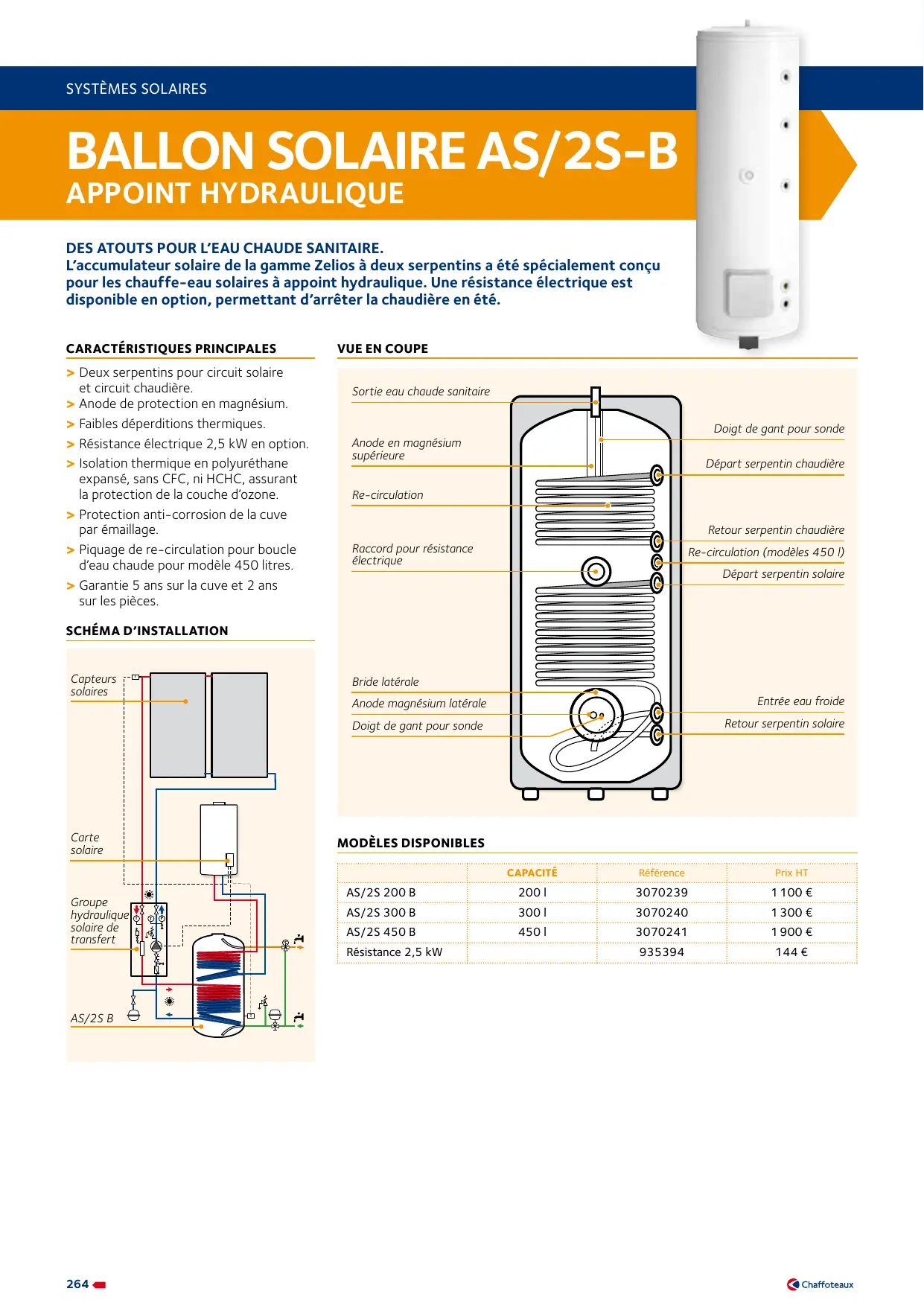

MODE D'EMPLOI CHAFFOTEAUX & MAURY AS-2S 200 B CHAFFOTEAUX & MAURY

L'accumulateur solaire de la gamme Zelios à deux serpentins a été spécialement conçu pour les chauffe-eau solaires à appoint hydraulique. Une résistance électrique est disponible en option, permettant d'accueillir la chaudière en été.

Deux serpents pour circuit solaire et circuit chaudière. Anode de protection en magnésium. Faibles déperditions thermiques. Résistance électrique 2,5 kW en option. Isolation thermique en polyurethane expansé, sans CFC, ni HCHC, assurant la protection de la couche d' ozone. Protection anti-corrosion de la cuve par émailage. Piquage de re-circulation pour boucle d'eau chaude pour modele 450 litres. Garantie 5 ans sur la cuve et 2 ans sur les pieces.

SCHEMA D'INSTALLATION VUE EN COUPE

Sortie eau chaude sanitaire

Anode en magnésium supérieure

Re-circulation

Raccord pour résistance électrique

Bride latérale

Anode magnésium latérale

Doigt de gant pour sonde

Doigt de gant pour sonde

Départ serpentin chaudière

Retour serpentin chaudière

Re-circulation (modèles 450 l)

Départ serpentin solaire

Entrée eau froide

Retour serpentin solaire

MODELES DISponibles

	CAPACITÉ	Rémonce	Prix HT
AS/2S 200 B	200 l	3070239	1 100 €
AS/2S 300 B	300 l	3070240	1 300 €
AS/2S 450 B	450 l	3070241	1 900 €
Résistance 2,5 kW		935394	144 €

CHARACTERISTIQUES TECHNIQUES

			2001	3001	4501
Capacité		I	200	300	450
Superficie serpentin	Serpentin supérieur	m²	0,8	0,8	1
Puisance		kW	14,2	14,2	19,7
Débit continu nominal
Débit de sortie avec ΔT=30°C		l/h	407	407	565
Débit de sortie avec ΔT=45°C		l/h	258	258	376
Perte de charge serpentin		mbar	9	9	10
Superficie serpentin	Serpentin inférieur	m²	1	1,3	1,6
Puisance		kW	20,7	25,4	34,1
Débit continu
Débit de sortie avec ΔT=30°C		l/h	593	728	978
Débit de sortie avec ΔT=45°C		l/h	396	485	652
Perte de charge serpentin		mbar	12	15	17
Pression maximale de service		bar	10	10	10
Déperdition thermique		kWh/24h	1,49	2,13	2,64
Constante de refroidissement		Wh/l.k.24h	0,17	0,16	0,13
Température maximale de service		°C	90	90	90
Poids		Kg	75	100	127

DIMENSIONS (en mm)

	2001	3001	4501
A	600	600	714
B	1312	1834	1744
C	1272	1794	1704
D	248	248	270
E	434	663	646
F	338	338	360
G	595	998	1003
H	770	1167	1089
I	270	270	282
J	500	500	630
K	324	324	354
L	-	959	964

GABARIT D'INSTALLATION
