| Type de produit | Chauffe-eau thermodynamique |
| Caractéristiques techniques principales | Technologie de pompe à chaleur, capacité de stockage de 200 litres |
| Alimentation électrique | 230 V, monophasé |
| Dimensions approximatives | Hauteur : 1,80 m, Diamètre : 0,60 m |
| Poids | 80 kg |
| Compatibilités | Compatible avec les installations de plomberie standard |
| Type de batterie | Non applicable |
| Tension | 230 V |
| Puissance | 2,5 kW |
| Fonctions principales | Production d'eau chaude sanitaire, fonctionnement silencieux |
| Entretien et nettoyage | Vérification annuelle de l'état de l'appareil, nettoyage du filtre |
| Pièces détachées et réparabilité | Disponibilité des pièces détachées, réparabilité facilitée par un accès direct aux composants |
| Sécurité | Protection contre la surchauffe, dispositif de sécurité intégré |
| Informations générales | Garantie de 2 ans, étiquette énergétique A+ |
FOIRE AUX QUESTIONS - CHAFFOTEAUX & MAURY AQUANEXT CHAFFOTEAUX & MAURY
Questions des utilisateurs sur CHAFFOTEAUX & MAURY AQUANEXT CHAFFOTEAUX & MAURY
Pour programmer votre cumulus CHAFFOTEAUX & MAURY AQUANEXT et ainsi optimiser le chauffage de l'eau, suivez les étapes ci-dessous :
1. Accéder au panneau de contrôle
Localisez le panneau de commande sur votre cumulus. Il se trouve généralement en façade et comprend des boutons et un affichage numérique.
2. Régler l'heure actuelle
Avant toute programmation, assurez-vous que l'heure affichée est correcte. Utilisez les boutons + ou - pour ajuster l'heure si nécessaire.
3. Choisir le mode de fonctionnement
Votre cumulus propose généralement plusieurs modes, tels que :
- Éco : chauffe l'eau uniquement pendant les heures creuses pour économiser de l'énergie.
- Confort : maintien une température constante pour un usage immédiat.
- Arrêt : désactive le chauffage.
Sélectionnez le mode qui correspond à vos besoins via le bouton dédié.
4. Programmer les plages horaires de chauffe
Pour bénéficier des tarifs heures creuses ou adapter le chauffage à votre emploi du temps :
- Accédez à la fonction de programmation horaire en appuyant sur le bouton Programmer ou Horloge.
- Définissez les plages horaires pendant lesquelles vous souhaitez que le cumulus chauffe l'eau (par exemple, de 22h à 6h).
- Confirmez chaque plage horaire en validant avec le bouton OK ou Valider.
5. Sauvegarder et vérifier la programmation
Une fois la programmation terminée, assurez-vous que l'affichage indique bien les plages horaires enregistrées. Le cumulus chauffera alors l'eau uniquement aux moments définis, ce qui permet de réaliser des économies d'énergie.
Conseil : Pour optimiser votre consommation, programmez le chauffage pendant les heures creuses de votre fournisseur d'électricité.
Le code erreur H3 sur une chaudière CHAFFOTEAUX & MAURY AQUANEXT indique généralement un problème de surchauffe de l'appareil. Cette situation peut être causée par plusieurs facteurs liés au circuit d'eau et à la régulation thermique.
Causes possibles du code erreur H3 :
- Manque de circulation d'eau : Cela peut être dû à une pompe défaillante ou à un circuit d'eau bloqué.
- Filtre ou échangeur obstrué : Un filtre sale ou un échangeur encrassé peut restreindre le débit d'eau.
- Problème avec le capteur de température : Un capteur défectueux peut envoyer une mauvaise information à la chaudière.
- Pression d'eau insuffisante : Une pression trop basse peut empêcher une bonne circulation et provoquer une surchauffe.
Étapes pour résoudre le code erreur H3 :
- Vérifiez la pression d'eau : Contrôlez que la pression dans le circuit est conforme aux recommandations du fabricant (généralement autour de 1 à 1,5 bar).
- Inspectez les filtres et l'échangeur : Nettoyez ou remplacez les filtres si nécessaire pour assurer un bon débit.
- Assurez-vous que les vannes d'arrivée d'eau sont ouvertes : Toute vanne fermée peut bloquer la circulation.
- Redémarrez la chaudière : Éteignez l'appareil, attendez quelques minutes, puis rallumez-le pour réinitialiser les erreurs temporaires.
- Surveillez le fonctionnement : Si le code erreur persiste, il est conseillé de faire appel à un professionnel pour vérifier la pompe, le capteur de température ou d'autres composants internes.
En suivant ces conseils, vous devriez pouvoir identifier et parfois résoudre vous-même la cause du code erreur H3 sur votre chaudière CHAFFOTEAUX & MAURY AQUANEXT.
Téléchargez la notice de votre Chauffe-eau au format PDF gratuitement ! Retrouvez votre notice CHAFFOTEAUX & MAURY AQUANEXT - CHAFFOTEAUX & MAURY et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil CHAFFOTEAUX & MAURY AQUANEXT de la marque CHAFFOTEAUX & MAURY.
MODE D'EMPLOI CHAFFOTEAUX & MAURY AQUANEXT CHAFFOTEAUX & MAURY

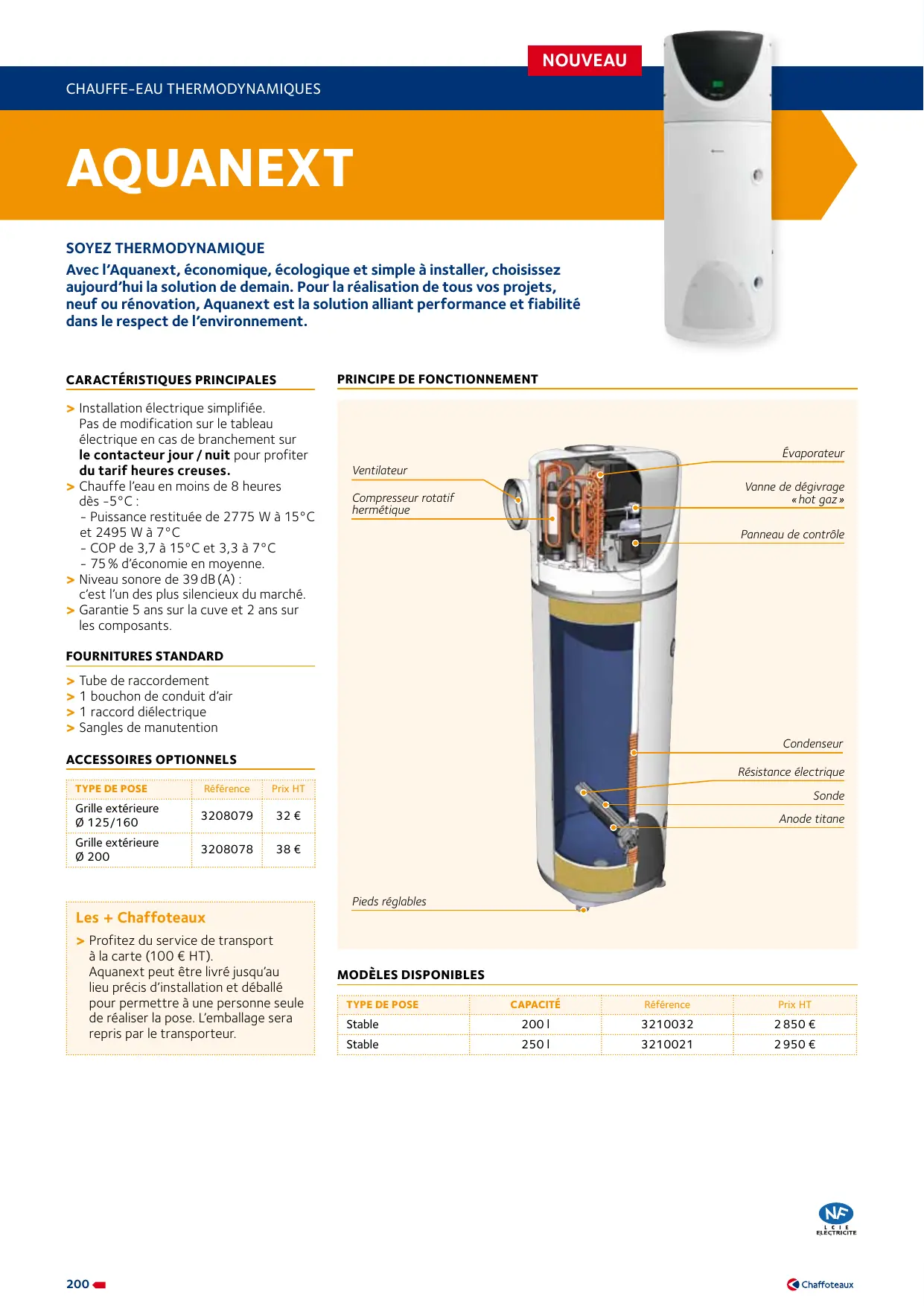

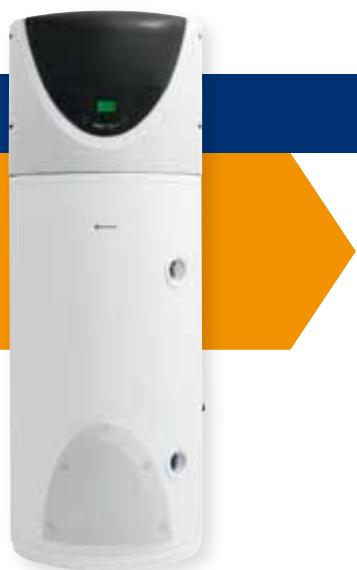

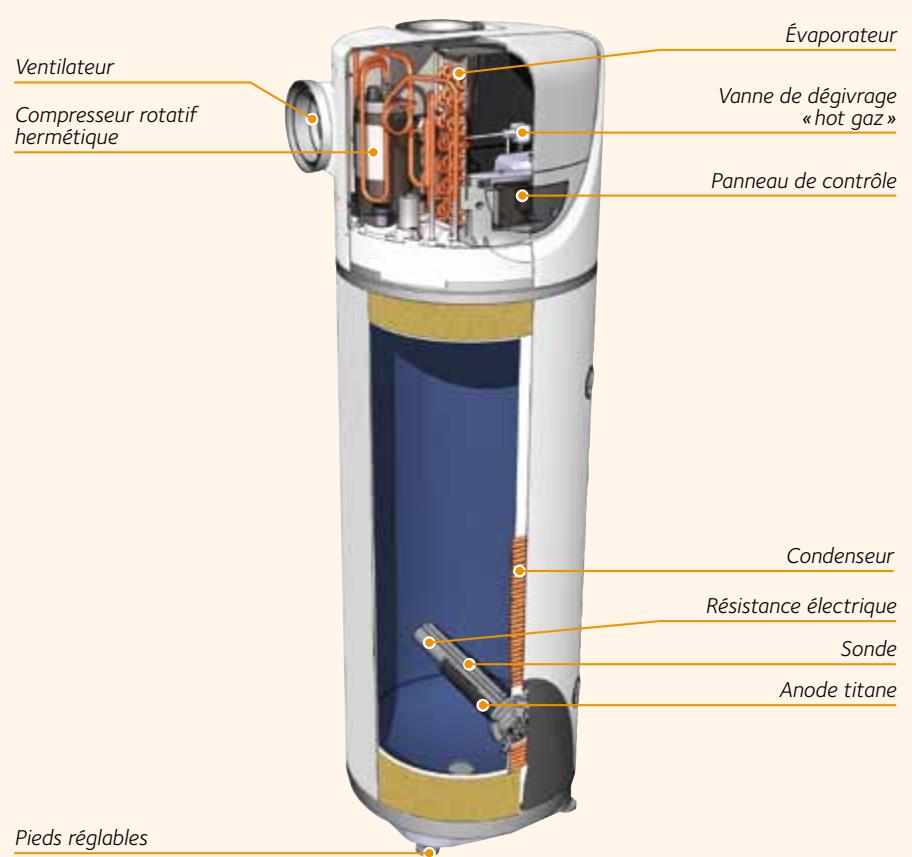

nouveau Chauffe-eau thermodynamiques Aquanext SOYEZ THERMODYNAMIQUE Avec l’Aquanext, économique, écologique et simple à installer, choisissez aujourd’hui la solution de demain. Pour la réalisation de tous vos projets, neuf ou rénovation, Aquanext est la solution alliant performance et fiabilité dans le respect de l’environnement. Caractéristiques principales >> Installation électrique simplifiée. Pas de modification sur le tableau électrique en cas de branchement sur le contacteur jour / nuit pour profiter du tarif heures creuses. >> Chauffe l’eau en moins de 8 heures dès -5°C : - Puissance restituée de 2775 W à 15°C et 2495 W à 7°C - COP de 3,7 à 15°C et 3,3 à 7°C - 75 % d’économie en moyenne. >> Niveau sonore de 39 dB (A) : c’est l’un des plus silencieux du marché. >> Garantie 5 ans sur la cuve et 2 ans sur les composants. principe de fonctionnement Évaporateur Ventilateur Vanne de dégivrage « hot gaz » Compresseur rotatif hermétique Panneau de contrôle Fournitures standard >> Tube de raccordement >> 1 bouchon de conduit d’air >> 1 raccord diélectrique >> Sangles de manutention Condenseur accessoires optionnels type de pose Résistance électrique Référence Prix ht Grille extérieure Ø 125/160
32 € Grille extérieure Ø 200
38 € Les + Chaffoteaux >> Profitez du service de transport à la carte (100 € HT). Aquanext peut être livré jusqu’au lieu précis d’installation et déballé pour permettre à une personne seule de réaliser la pose. L’emballage sera repris par le transporteur.
Sonde Anode titane Pieds réglables modèles disponibles type de pose capacité Référence Prix ht Stable 200 l
2 950 € Application ECS Installation intérieure Capacité 200-250 l Technologie
Aquanext caractéristiques techniques désignation unité 200 l 250 l Volume d’eau à 40°C (V40)
Capacité nominale de la cuve (Vn)
cuve Épaisseur moyenne de l’isolant
Revêtement de la cuve émail Pertes statiques kWh /24h 0,60 Protection anti-corrosion 0,63 anode titane + anode magnésium 1 Pression maximale MPa 0,7 (7 bar) Raccord tubes d’eau G ¾” M (20/27) Raccord conduits d’air
Ø 150-200 Dureté minimale de l’eau
Puissance thermique 2
2,78 Puissance électrique absorbée 2
- 5 / 35 pompe à chaleur COP 3,7
Température air minimum / maximum Temps de chauffe 2 h / min 3 h 15 3 h 41 Température maximale d’ECS
62 (55 d’usine) Quantité de fluide réfrigérant R134A
1,28 MPa 1 (10 bar) / 2,5 (25 bar) Puissance de la résistance
10,8 V/W 220-240 monophasé / 2500 Pression maximum R134A, côté basse pression / haute pression élément chauffant d’appoint alimentation électrique Tension / puissance maximale Indice de protection IPX4 aéraulique Pression statique disponible 300-500
Pression acoustique à 2 m db (A)
thermodynamiques m3/h Chauffe-eau Débit d’air (automatique) dimensions - poids (1) (2) (3) Hauteur x Diamètre

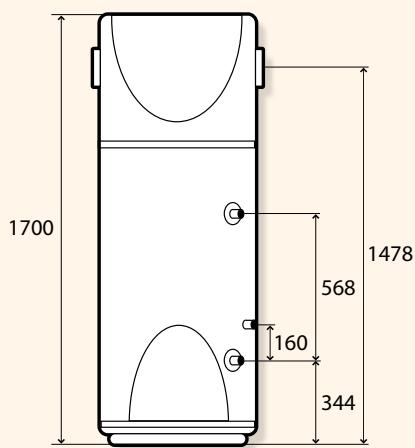

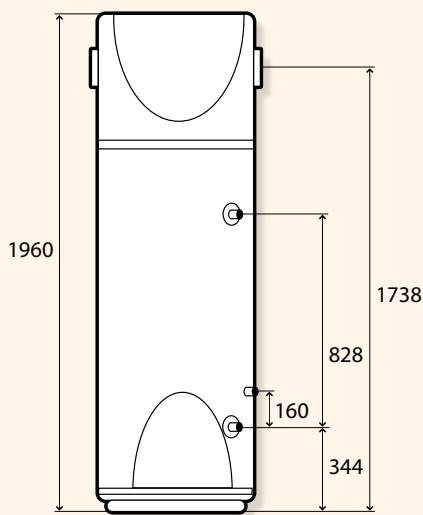

L’anode magnésium est destinée à protéger la cuve pendant 30 jours maximum entre la mise en eau et la mise en service. Valeurs selon NF électricité performance thermodynamique (air à 15°, humidité relative de 71 %, eau sanitaire de 15°C à 50°C). Dans le cas d’une installation sans gaine d’air. dimensions (en mm) et gabarit d’installation

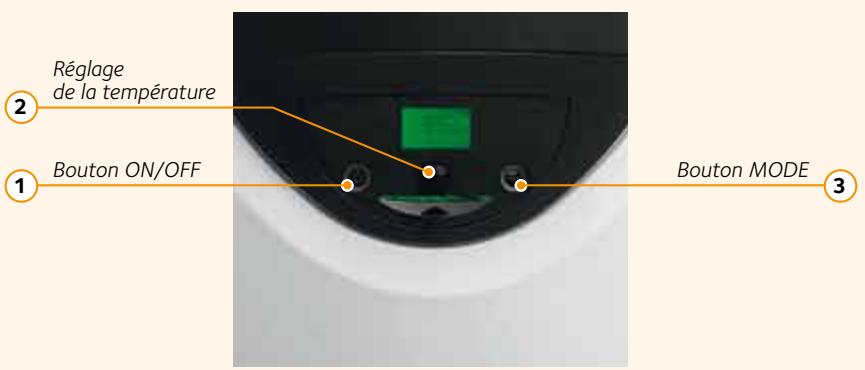

Aquanext Simplicité et confort Pour une simplicité d’utilisation, l’Aquanext est équipé d’un tableau de commande facile à comprendre. Conçu pour un foyer de 2 à 5 personnes, Aquanext produit 348 l ou 435 l d’eau chaude mitigée selon le modèle. Aquanext chauffe l’eau en moins de 4 h lorsque la température est à 15°C et en moins de 8 h si la température est inférieure à 0°C. Simplicité du tableau de commande Aquanext est équipé d’un tableau de commande simple d’utilisation pour vos clients, trois boutons suffisent pour piloter l’appareil : 1 Mise en marche et mise hors gel 2 Réglage de la température de l’eau 3 Choix du mode de fonctionnement :
Réglage de la température Bouton ON/OFF Bouton MODE
- AUTO : chauffe en 8 h maximum même par températures négatives - BOOST : chauffe en 4 h maximum pour des besoins complémentaires - VOYAGE : mise hors gel de la cuve et disponibilité d’eau chaude au retour. Temps de chauffe courbes de cop et de chauffe 348 l 435 l
Temps de chauffe à - 5°C 6 h 21 7 h 57
Temps de chauffe à 15°C 3 h 15 3 h 41
Température de l’air (°C) Temps de chauffe COP
COP Temps de chauffe (h) Volume d’eau chaude mitigée à 40°C disponible avec la pompe à chaleur Application ECS Installation intérieure Capacité 200-250 l Technologie

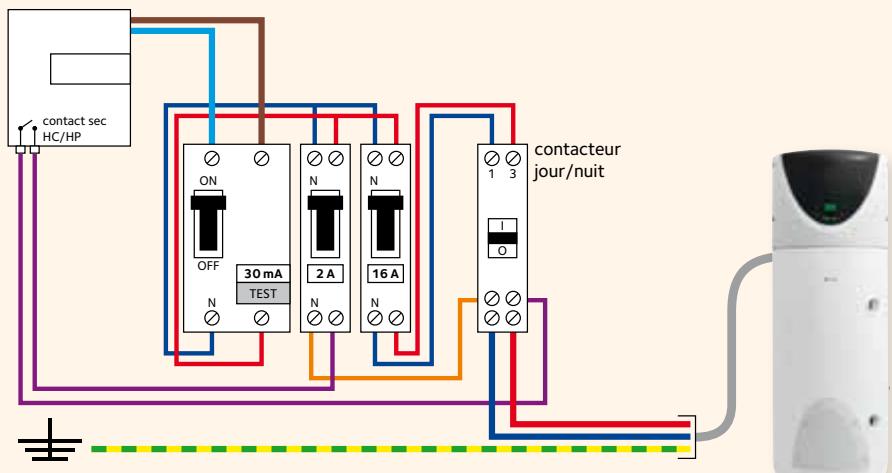

Aquanext Installation électrique Configuration A : 8/24 h sur contacteur HC/HP classique Avantages contact sec HC/HP
contacteur jour/nuit

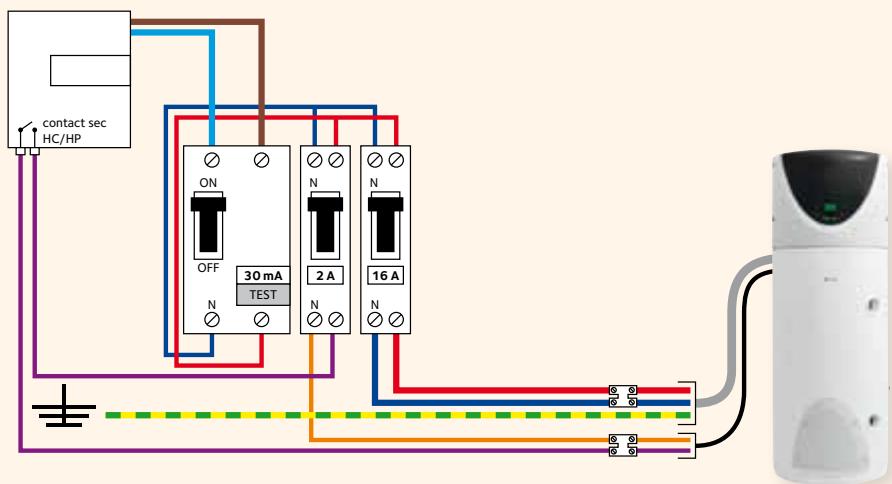

- Pas de consommation d’énergie en heures pleines. - Aucune modification à faire en remplacement d’un chauffe-eau électrique connecté en HC/HP. Contraintes - Contrôler l’écran pendant les heures pleines (si écran muet, remplacer les 3 accumulateurs AA Ni-MH 2100 m Ah mini). - Pour obtenir une chauffe rapide BOOST, il faut mettre le contacteur HC/ HP en marche forcée et mettre l’appareil en mode BOOST. Configuration B : 24/24 h avec signal HC/HP connecté sur le chauffe-eau Avantages OFF

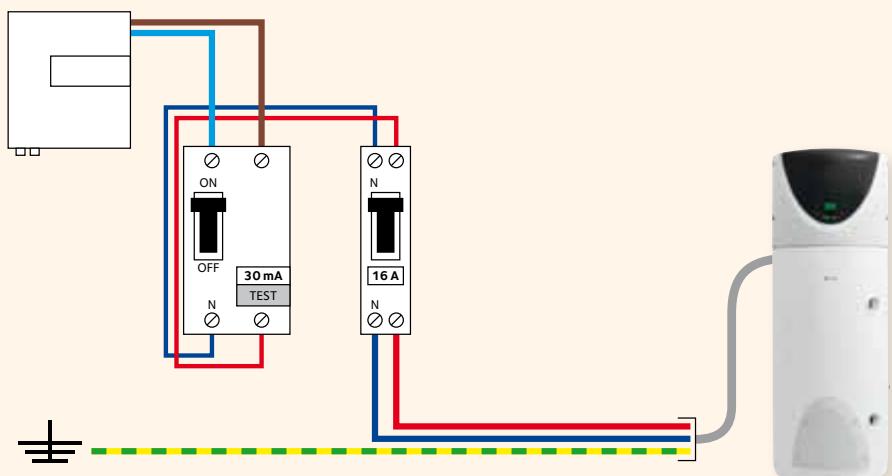

Contraintes - Les deux fils du signal (1,5 mm2) doivent être protégés par un disjoncteur 2 A et tirés jusqu’au boitier du chauffeeau. Configuration C : 24/24 h alimentation permanente Avantages - Pas de contrôle de l’écran nécessaire pour l’état des accumulateurs. - Installation simple.
Contraintes - Pas de gestion HC/HP : conseillée uniquement dans le cas ou l’abonnement HC/HP du fournisseur d’électricité n’est pas rentable.
Chauffe-eau contact sec HC/HP - Pas de consommation d’énergie en heures pleines. - Pas de contrôle de l’écran nécessaire pour l’état des accumulateurs. - Chauffe rapide BOOST en une seule touche.
