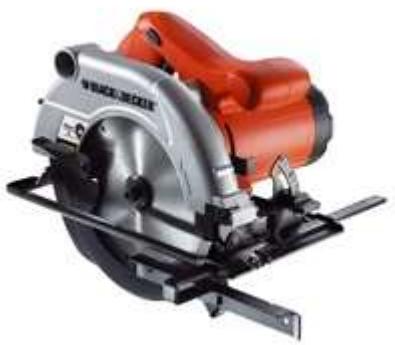

BLACK & DECKER KS1300 - Scie sauteuse BLACK & DECKER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Scie circulaire
Marque	Black & Decker
Modèle	KS1300
Puissance	1300 W
Tension d'alimentation	230 V
Profondeur de coupe maximale (à 90°)	65 mm
Vitesse à vide	5000 tr/min
Diamètre de la lame	190 mm
Alésage de la lame	16 mm
Capacité de coupe en biais	0° à 45°
Extraction de poussière	Oui, avec raccord pour aspirateur
Type de lame incluse	Lame TCT (carbure de tungstène) 20 dents
Guide parallèle inclus	Oui
Longueur du câble	2 m
Interrupteur de verrouillage	Oui, anti-démarrage intempestif
Fonctions principales	Coupe longitudinale, transversale et en biais
Entretien et nettoyage	Nettoyer régulièrement les fentes d'aération et le boîtier. Vérifier l'état des charbons.
Sécurité	Interrupteur de verrouillage, poignée balai pour meilleur contrôle
Pièces détachées et réparabilité	Lames et charbons disponibles en remplacement

FOIRE AUX QUESTIONS - BLACK & DECKER KS1300 BLACK & DECKER

Comment changer la lame de la scie circulaire KS1300 ?

Débranchez la scie. Utilisez le blocage de broche pour immobiliser la lame. Dévissez la vis centrale avec la clé Allen fournie (sens horaire sur certains modèles, vérifiez le sens). Retirez l'ancienne lame et la bride extérieure. Installez la nouvelle lame en respectant le sens de rotation (flèche sur la lame et le carter). Remettez la bride et la vis, puis serrez fermement. Relâchez le blocage de broche.

Comment régler la profondeur de coupe ?

Débranchez l'outil. Desserrez le levier ou la molette de réglage de profondeur situé sur le sabot. Ajustez la hauteur du sabot pour que la lame dépasse de l'épaisseur du matériau à couper (généralement 5 à 10 mm au-delà). Ressserrez fermement le levier.

Comment effectuer une coupe en biais avec la KS1300 ?

Débranchez la scie. Desserrez le bouton de réglage d'angle sous le sabot. Inclinez le sabot à l'angle souhaité (de 0° à 45°). Utilisez le guide d'angle si disponible. Resserrezz le bouton. Effectuez la coupe en maintenant fermement l'outil. La profondeur de coupe sera réduite à 45°.

Que faire si la scie ne démarre pas ?

Vérifiez que la prise électrique est en bon état et que le câble n'est pas endommagé. Assurez-vous que l'interrupteur de verrouillage est bien enfoncé avant d'appuyer sur la gâchette. Si le problème persiste, les charbons peuvent être usés et doivent être remplacés.

Comment utiliser l'extraction de poussière ?

La scie est équipée d'un raccord d'extraction sur le côté. Branchez un aspirateur avec un tuyau adapté. Cela permet de réduire la poussière et d'améliorer la visibilité lors de la coupe. Pour une efficacité optimale, utilisez un aspirateur avec filtre fin.

Comment installer le guide parallèle ?

Insérez les tiges du guide parallèle dans les fentes prévues à l'avant du sabot. Réglez la distance entre le guide et la lame selon la largeur de coupe souhaitée. Bloquez le guide en serrant les molettes. Le guide permet des coupes droites et précises le long du bord de la pièce.

Comment nettoyer la scie circulaire ?

Débranchez l'outil. Utilisez une brosse souple ou un chiffon pour enlever la poussière des fentes d'aération et du carter. Ne pas utiliser d'eau ni de solvants agressifs. Vérifiez régulièrement que les fentes de ventilation ne sont pas obstruées.

Quel type de lame utiliser pour la KS1300 ?

Utilisez des lames de 190 mm de diamètre avec un alésage de 16 mm. La lame incluse est en carbure de tungstène (TCT) à 20 dents, adaptée pour le bois. Pour d'autres matériaux (plastique, métal), choisissez une lame spécifique avec le nombre de dents approprié.

La vitesse de la scie est-elle réglable ?

Non, la KS1300 a une vitesse fixe de 5000 tr/min. Cela convient pour la plupart des travaux de coupe du bois. Pour une coupe plus lente sur des matériaux délicats, il est recommandé d'utiliser une scie à vitesse variable.

Comment entretenir les charbons de la KS1300 ?

Les charbons s'usent avec le temps. Debranchez la scie. Retirez les capuchons des porte-charbons (généralement sur les côtés). Sortez les charbons et vérifiez leur longueur : s'ils sont inférieurs à 6 mm, remplacez-les par des charbons identiques. Replacez les capuchons et serrez.

MODE D'EMPLOI BLACK & DECKER KS1300 BLACK & DECKER

1300W Circular Saw - 65mm Depth of Cut

KS1300

BLACK&DECKER

Details

• 65mm depth of cut for fast and accurate rip, cross and bevel cuts
• Powerful 1300 W motor for increased power and maximum performance
• Easy to set integral depth of cut adjustment
• Rise and fall depth setting function for optimum cutting performance
• Bale handle for added control and accuracy
• Spindle lock for easy blade change
• 20 Tooth TCT saw blade included for a longer blade life and a smoother finish
• Safety lock-off prevents unintentional starting
• Bevel cut facility for versatility
• Dust extraction ports for a clean and tide workplace

Specifications

Power	1300 W
Voltage	230 V
Depth of cut	65 mm
No load speed	5,000 rpm
Blade diameter	190 mm
Bore size	16 mm
Bevel cut	0-45°
Dust extraction	Yes
TCT blade	Yes
Parallel guide	Yes
Sight line facility	No
Cable length	2 m
Soft trigger	No
Soft grip	No
Kit Box	No
Lock-off switch	Yes

Uses

• Rip or cross cutting
• Bevel cutting
