MODE D'EMPLOI TPS1100 LEICA

Manuel d'utilisation

Version 2.2

Félicitations pour l'achat de votre instrument TPS1100 Série Professionnelle.

Ce manuel renferme des instructions concernant la mise en œuvre et l'utilisation d'un instrument TPS-System 1100. Il contient aussi des consignes de sécurité très importantes relatives au produit (voir chapitre "Avis de sécurité").

Veuillez par conséquent le lire attentivement avant de mettre l'instrument en œuvre.

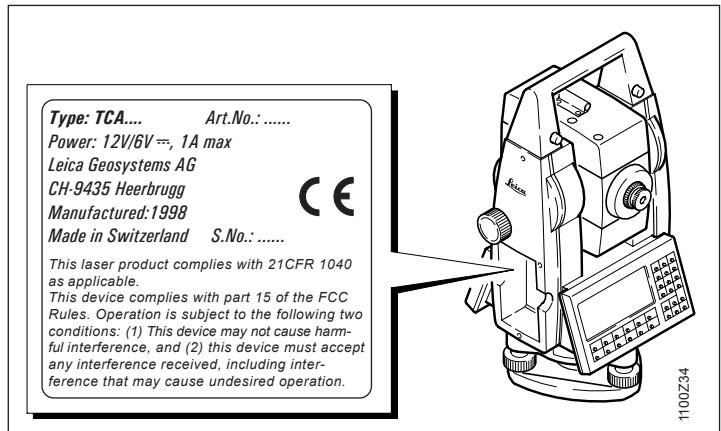

Le type et le numéro de série de votre instrument se trouvent sur la plaque signalétique dans le compartiment à batterie.

Veuillez inscrire ces données dans votre manuel d'utilisation et toujours les indiquer comme référence lorsque vous vous adressez à votre point de vente ou au service après-vente.

Type: N° de série:

Version Logiciel: _ Langue: _

Les symboles utilisés dans ce manuel ont la signification suivante :

DANGER:

DANGER directement lié à l'utilisation qui entraîne obligatoirement des dommages corporels importants ou la mort.

Avertissement:

Danger lié à l'utilisation ou à l'utilisation non conforme pouvant entraîner des dommages corporels importants ou la mort.

Attention:

Danger lié à l'utilisation ou à une utilisation non conforme à la destination qui ne peut entraîner que de faibles dommages corporels, mais des dommages matériels, économiques ou écologiques considérables.

Information utile qui aide l'utilisateur à utiliser le produit de manière techniquement correcte et efficace.

Table des matières

Description du système

Préparation des mesures, mise en station

Contrôle et ajustement

Fonctions du système

Paramètres Système

Format des données

Entretien et stockage

Avis de sécurité

Données techniques

Mots clés (Index)

Table des matières

Domaine de validité 11 Documentation 11

Description du système 12

Description de l'instrument 12 Mesure de distance 13 Laser longue portée (en option) 14 Système de localisation automatique de prisme ATR/LOCK. 15 Recherche de prisme rapide avec PowerSearch 15 Auxiliaire de visée EGL 16 Mode télécommande RCS 17 Conception du système 18 Ensemble de programmes PC Leica Survey Office.... 20 Batteries et Chargeurs 21

Préparation des mesures, mise en station 22

Déballage 22 Charger les batteries 23 Insérer les batteries, changer les batteries 24 Insérer la carte mémoire 26 Mise en station de l'instrument avec le plomb optique ou laser 27 Calage à l'horizontal avec la nivele électronique...... 28

Contrôle et ajustement 29

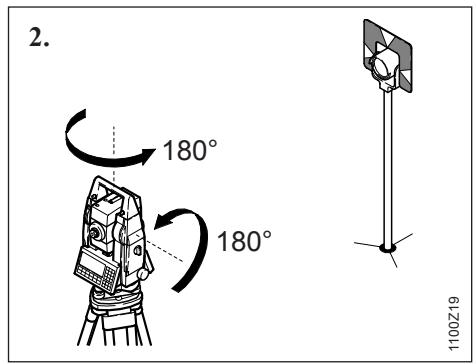

Contrôle et ajustement électronique 29 Compensateur bi-axial (niveau électronique) 32 Erreur d'index V 34 Erreur de la ligne de visée 36 Erreur de l'axe de basculement 38 Détermination combinée des erreurs 40 Éteindre la correction des erreurs d'instruments 40 Erreur de localisation automatique de prisme ATR 41

Contrôle et ajustement mécanique 44

Trépied 44 Nivelle sphérique sur l'instrument 44 Nivelle sphérique de l'embase 44 Plomb optique 45 Plomb laser 46 Distancemètre sans réflecteur 47

Fonctions du système 49

Configuration des données 49

Fichier de données (F-DON) et fichier de mesure (F-MES) 49 Création d'un nouveau fichier (NOUV) 50 Fichier de liste de code 50 Créer un nouveau fichier de liste de code (NOUV) 51 Copier un fichier de liste de code (COPIE) 51 Gestionnaire de données 51 Importer des données (IMPOR) 53 Afficher et importer des données (VOIR) 54

Table des matières, suite

Afficher et éditer les données GSI (CHERC) 54

Caractère neutre (Wildcards) Fonctions du système.... 55

Saisie manuelle de coordonnées (SAISI) 56

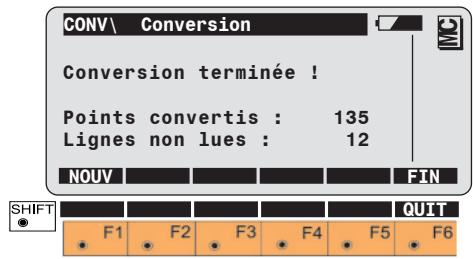

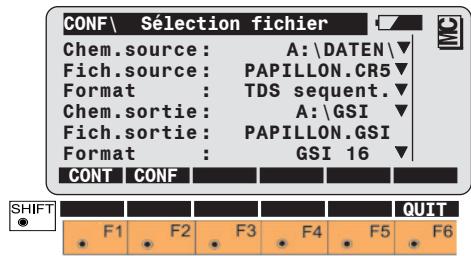

Conversion de données 56

Formater la carte mémoire (FORMT) 59

Contrôle de la carte mémoire 60

Paramétrage du masque d'enregistrement (MASQE).... 60

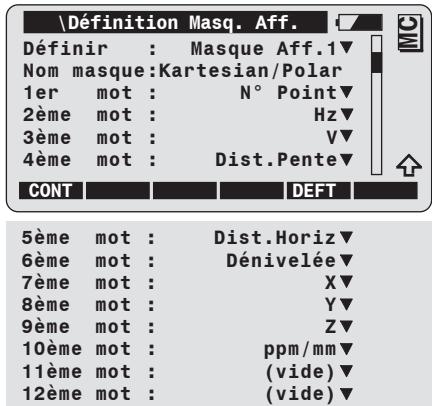

Paramétrage du masque d'affichage (MASQA) 61

Paramètres GSI 62

Fonctions de mesure 66

Orientation sur 1 point 66

Paramétrage de la direction Hz (Hz0) 67

Mesure de distance 67

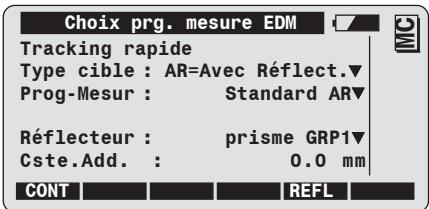

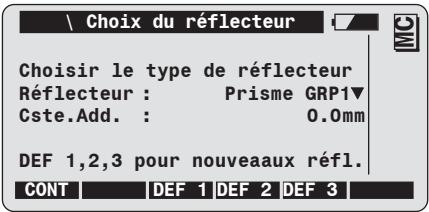

Sélection du programme de mesure EDM, type de cible et de réflecteur 68

Commuter IR / RL 69

Commuter Standard / Tracking 70

Commuter mesure rapide / tracking rapide 70

Choisir/définir les prismes 70

Test EDM (distancemètre) 71

Corrections simplifiées de distance ppm 73

Enregistrement de la mesure (REC) 73

Mesure séparée de distance et d'angle (DIST + REC).... 74

Mesure simultanée de distance et d'angle avec enregistrement (ALL) 75

Enregistrement des données de la station 75

Changement de position de lunette (I < > II) 75

Dernier numéro de point (DERN) 76

Effacer les blocs GSI (SupPt, SupCd) 76

Saisie manuelle d'une distance 76

Positionnement au dernier point enregistré (DERN) 77

Modes pour l'angle V 77

Excentrement du prisme 78

Commutation du masque d'affichage (>MASQ) 78

Numéro de point individuel (INDIV / COU) 79

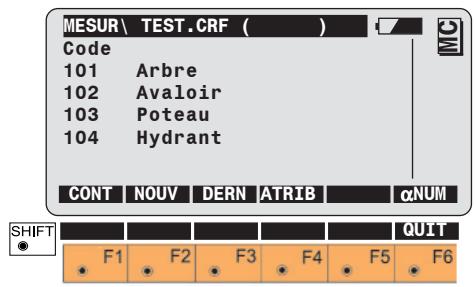

Codage 79

Codage rapide (Qcod + / Qcod -) 81

Vérifier l'orientation 82

Communication 83

Paramètres de communication GSI 83

Paramètres de communication GeoCOM 83

Les paramètres de communication GSI 84

Mode en ligne 84

Système de localisation automatique de prisme 85

Fonctionnement 85

Mode ATR (ATR+/ ATR-) 86

Mode LOCK (LOCK+ / LOCK-) 86

Mode I. LOCK 87

Mode derrière point (DERN) 88

Hz/V 88

Recherche automatique du réflecteur 89

Fenêtre de recherche RCS 90

Définir un espace de travail (D-BER) 91

Activer/désactiver un espace de travail (FNTR+/FNTR-). 92

Table des matières, suite

Fonctions générales 92

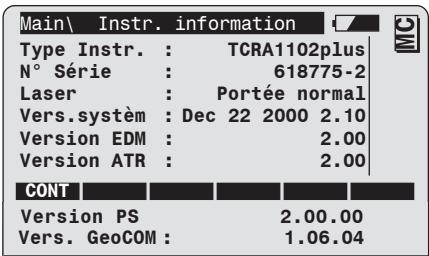

Dénomination d'instruments et version logicielle (INFO).... 92 Nivelle électronique (NIVEL) 92 Éclairage 93 Accessoires 94 Charger un fichier de configuration 95 Charger un fichier de paramètres système 96

Paramètres système 97

Paramètres généraux 97

Charge programme 97 Charge langue 97 Date 98 Format date 98 Heure 98 Mode alpha 98 Format Heure 98 Touches beep 98

Paramètres de configuration 99

Autoexec 99 Choix langue 99 Unité de distance 99 Décimales distances 99 Unité d'angles 99 Décimales angles 99 Température atmosphérique 100 Pression atmosphérique 100 Affichages des coordonnées 100

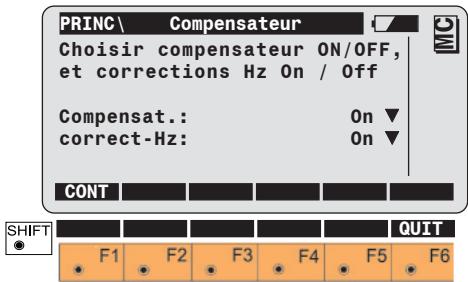

Système Hz 100 Position I 100 Compensateur 101 Corrections Hz 101 Beep secteur 102 Secteurs angulaires 102 Libérer l'angle V 102 Affichage de l'angle vertical 103 Mode Power 103 Heure Power 103 Durée affichage mesure 103 Mode PPM 104 Info/Atrib 104 Auto Dist 105

Paramètres de mesure 105

Mode N° Pt 105 Mode excentres 105 Incrémentation 106

Configurations des fichiers 107

Fichier de mesures 107 Fichier de données 107 Liste de codes 107 Codage rapide (QuickCode) 107

Format des données 108

Introduction 108 Format 8/16 caractères 108 Notion de bloc 109

Table des matières, suite

Structure d'un bloc 109 Bloc mesure 110 Bloc Code 110 Caractère de fin d'un bloc 110 Structure d'un mot de données 111 Identification du mot (position 1-2) 111 Complément d'information sur les données (pos. 3-6) 112 Données (position 7-15/23) 113 Caractères de séparation (position 16/24) 114 Numéro de bloc 114 Unités de mesure 115 Exemple de format de données 115 Format d'un bloc de mesure polaire 116 Format d'un bloc code 118

Entretien et stockage 119

Transport 119 Entretien des commandes motorisées 119 Stockage 120 Nettoyage et séchage 120

Avis de sécurité 121

Utilisation 121

Utilisation conforme 121 Utilisation non conforme 121

Limites d'application 122 Domaines de responsabilité 123

Danger d'utilisation 123

Remarques importantes 123

Classification laser 127

Distancemètre intégré (Laser infrarouge) 128 Distancemètre intégré (Laser visible) 129 Localisation automatique de prisme ATR 134 PowerSearch 136 Aide à l'alignement EGL 137 Plomb laser 138

Compatibilité electromagnetique (EMV) 140

Déclaration FCC (applicable aux USA) 142

Données techniques 143

L'aide à l'alignement EGL 148 Données techniques de la localisation automatique ATR 149 PowerSearch 150 Programmes d'application 150 Correction d'échelle (ppm) 151

Correction atmosphérique DD1 152 Réduction au niveau de la mer DD2 153 Distorsion de projection DD3 153

Corrections atmosphériques 154

Formules de réduction 155

TPS1100 correspond à Tachéomètre ou Station Total Positioning System. Les instruments du TPS1100 sont disponibles sous divers modèles et catégories de précision. L'utilisation des toutes dernières technologies dans la construction de l'instrument permet d'augmenter l'automatisation du déroulement de la mesure. Des temps de mesure plus courts, un usage simple et une utilisation efficace sont autant d'exemples d'avantages. D'autres éléments relatifs à l'équipement de base sont décrits ci-après.

Les variantes R caractérisent les instruments munis d'un laser rouge visible. Le distancemètre peut ainsi commuter entre les mesures infrarouges normales et les mesures avec un rayon laser rouge visible. Avec le rayon laser rouge, on peut mesurer des distances sans utiliser de réflecteurs. Avec les mesures infrarouges, on peut mesurer des distances allant jusqu'à 7 km.

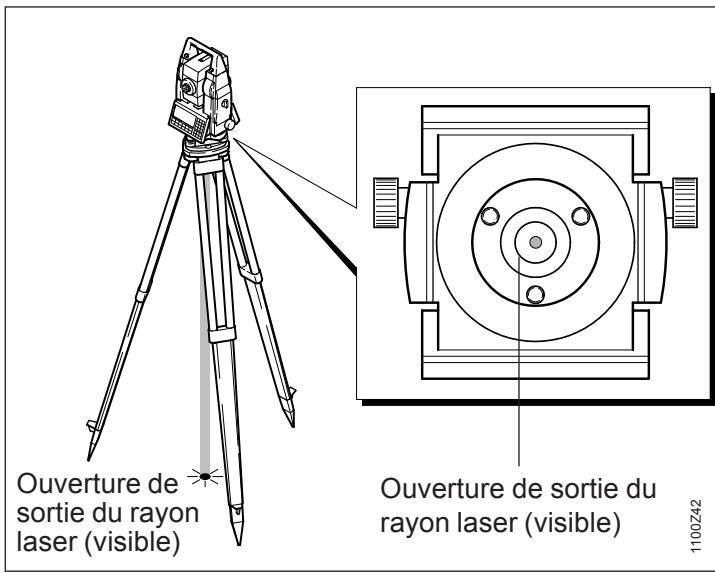

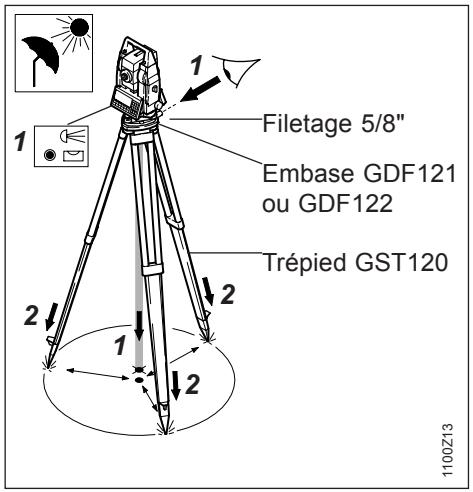

Tous les instruments TPS1100 sont équipés de façon standard d'un plomb laser localisé dans l'axe vertical de l'instrument. Grâce au point laser rouge, on peut rapidement centrer l'instrument sur le point du sol.

Les variantes A caractérisent les instruments munis d'une localisation automatique de prisme. Le mode ATR permet de mesurer de façon rapide et sans grands efforts physiques. Le mode ATR permet de viser automatiquement de façon précise une cible, tandis que le mode lock poursuit automatiquement une cible déjà visée.

Les versions TPS1100plus sont disponibles avec l'option PowerSearch, qui assure une recherche de prisme automatique et ultra rapide dans n'importe quelle position.

On peut disposer en option d'un auxiliaire de visée EGL. L'EGL est en fait une lumière clignotante se trouvant dans une lunette. Ainsi, le porteur de

réflecteur peut se mettre dans la direction de visée de l'instrument. En option supplémentaire, on dispose de la télécommande RCS1100. Elle permet de télécommander tous les modèles. L'utilisation peut soit se faire à partir de l'instrument ou de la télécommande. Grâce aux variantes A, les mesures peuvent être effectuées par une seule personne, c'est-à-dire qu'il est possible de déclencher, contrôler et commander une mesure à partir du point visé.

Leica Geosystems propose des programmes d'applications pour les diverses tâches de mesure. Choisissez le logiciel qui vous simplifiera le plus la tâche.

Avec l'environnement de programmation spécial GeoBasic, vous pouvez élaborer vos propres programmes d'applications pour les instruments TPS1100.

Documentation

La carte pour PC courante de l'industrie informatique a également été choisie pour être le support de mémoire des instruments TPS1100. Les structures de données sont compatibles avec les anciens tachéomètres Leica.

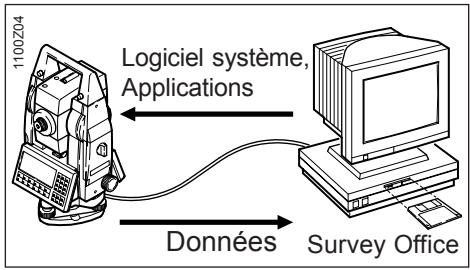

Le SurveyOffice de Leica est un ensemble de programmes informatiques qui permet de gérer les instruments de la gamme TPS1100 et RCS1100 et l'échange de données entre le PC et les instruments.

Le présent mode d'emploi est valable pour tous les instruments de la série professionnelle TPS1100.

Les différences entre modèles sont clairement mises en évidence et explicitées.

Le texte général se rapporte à tous les types.

Les représentations d’images générales représentent un modèle TCA de la Série Professionnelle TPS1100 avec l’option EGL et sont valables pour tous les types.

Outre ce manuel d'utilisation, il existe aussi une notice imprimée d'utilisation pour le système et les applications. Sur le CD-ROM ci-joint, vous trouverez l'intégralité de la documentation sous forme électronique.

• Manuel d'utilisation: comprend toutes les instructions pour utiliser l'instrument. Il permet d'obtenir une vue d'ensemble du système ainsi que des consignes générales et de sécurité importantes.
• Notice d'utilisation du système: description des fonctions du système pour l'utilisation standard.
• Notice d'utilisation des programmes I + II: description des fonctions des programmes pour l'utilisation standard.
• Livre de références de programmes : Tous les programmes y sont décrits en détail.

Description de l'instrument

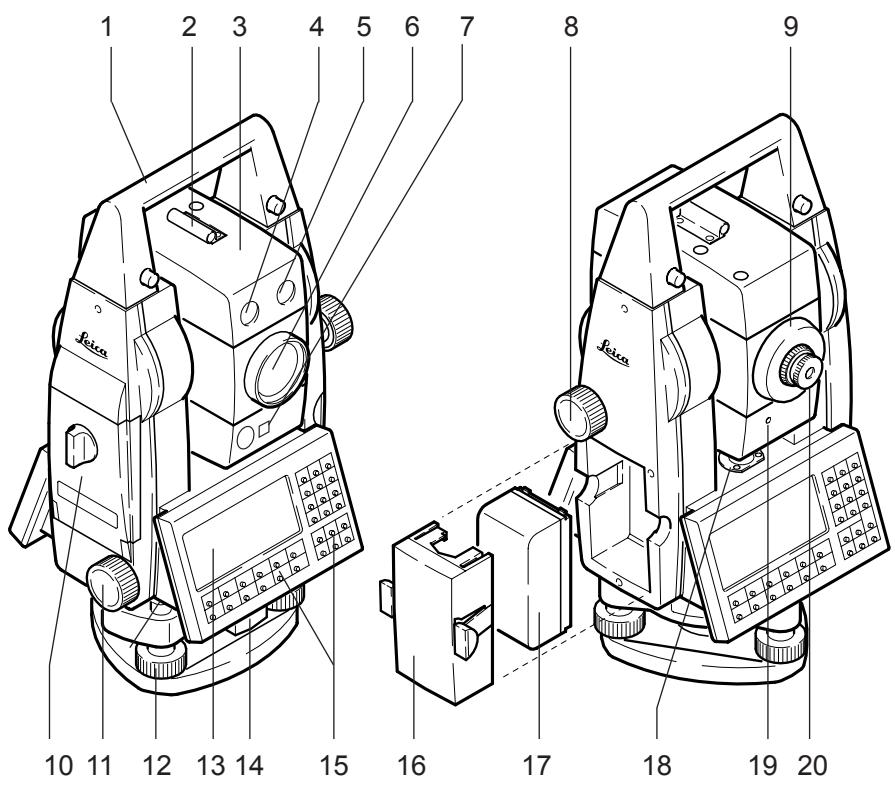

1 Poignée 2 Viseur 3 Lunette avec EDM intégré, ATR, EGL et PowerSearch 4 EGL: lumière clignotante (jaune) 5 EGL: lumière clignotante (rouge) 6 Optique coaxiale pour les mesures d'angles et de distance Ouverture de sortie du laser visible (instrument R uniquement). 7 Capteur PowerSearch 8 Movement vertical 9 Bague de mise au point 0 Compartment carte de mémoire 11 Movement horizontal 12 Vis calante (embase) 13 Affichage 14 Bouton de verrouillage de l'embase 15 Clavier 16 Oculaire interchangeable 17 Batterie 18 Bulle de la nivelle 19 Témoin de sortie du rayon laser -seulement instruments XR - (jaune) 20 Oculaire interchangeable

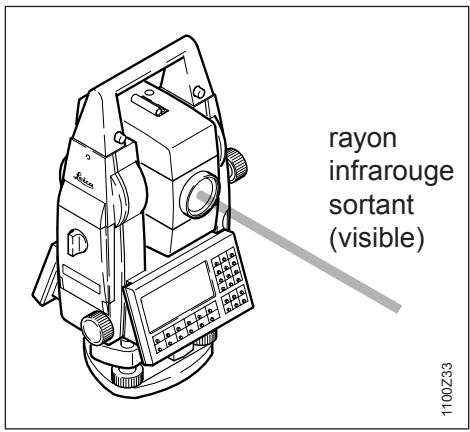

Dans les appareils de la nouvelle gamme des TPS1100, on trouve un distancemètre laser intégré. Toutes les versions offrent la possibilité de mesurer la distance avec un rayon infrarouge invisible qui sort coaxialement de l'objectif de la lunette.

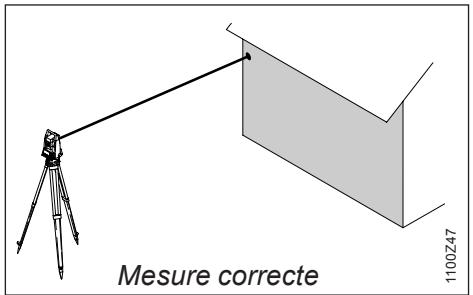

Lors de mesures de distances courtes au

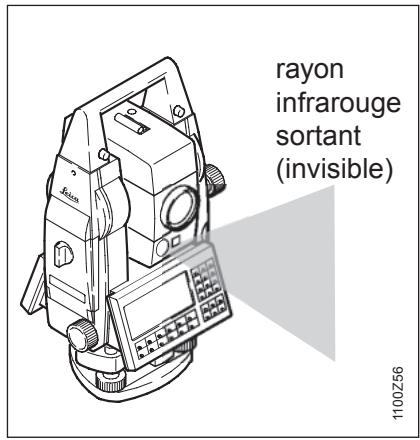

Mode infrarouge, il est possible que l'instrument vise une surface réfléchissante au lieu du prisme (par exemple en cas de cibles bien réfléchissantes comme des panneaux de signalisation). Dans ce cas, il faut prendre en compte que la distance mesurée est corrigée avec la constante d'addition du réflecteur activé.

La version TCR/TCRA utilise un rayon laser supplémentaire, rouge et visible, pour les applications sans reflecteur qui sort aussi coaxialement de l'objectif de la lunette. Grâce à la disposition spéciale du distancemètre

et de la disposition des faisceaux lumineux, on peut atteindre d'une part une très grande portée avec des prismes standard (>5km), mais on peut aussi mesurer sur des mini-prismes, des reflecteurs, des feuilles réfléchissantes et sans reflecteur.

Lorsqu'on déclenche une mesure, le distancemètre

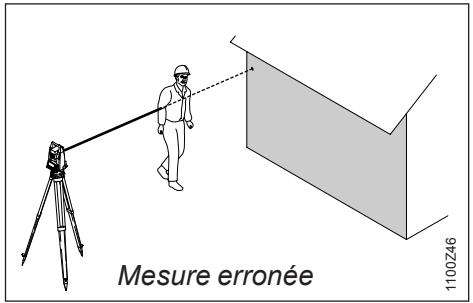

mesure la distance à l'objet qui se trouve au moment du déclenchement dans le trajet du rayon laser.

Les objets comme des individus, voitures, animaux, branches mobiles, etc., qui se déplacent pendant la mesure de distance dans le trajet de mesure, réfléchissant une partie de la lumière et peuvent conduire à des mesures erronées. Il est interdit d'interrompre des mesures en cas de mesure sans réflecteur ou avec des feuilles réfléchissantes. Les mesures avec prismes sont considérées comme critiques lorsqu'un objet ou

une personne rouge dans un domaine de 0 à 30 m ou quand la distance à mesurer est supérieure à 300 m. Comme le temps de mesure est très court, on peut always eviter de se trouver dans une telle situation de mesure critique.

Le laser "longue portée (XR)" optionnel est un rayon laser rouge dont la plage de mesure est plus grande. Sans reflecteur le laser coaxial XR a une portée de plus de 170 m (560ft) et de plus de 10 km (6.2 miles) en cas de mesures sur un prisme (cf. chapitre "Données techniques").

L'utilisation d'un instrument avec laser XR est identique à celle d'un TPS classique avec un rayon laser rouge (RL). Veuillez tenir compte des précautions suivantes lors des mesures avec le laser XR (SR & Longue Portée).

Veiller à ce que la lentille de l'objectif soit toujours propre.

Une lentille souillée (poussière, empreintes digitales, etc.) peut diminuer la précision.

Sans réflecteur

Veiller à ce que le rayon

le laser ne soit pas refléchi par un objet près de la ligne de visée (par ex. par des objets hautement réfléchissants).

Lorsqu'une mesure de distance est déclenchée, le

distancemètre (EDM) mesure la distance à l'objet se trouvant dans le trajet de mesure à cet instant même. En cas d'obstacles temporaires (par ex. un véhicule qui passe) ou en cas de pluie forte, de brouillard ou de neige, il est possible que l'EDM mesure la distance à l'obstacle.

Lors de mesures de distances plus grandes, la

Moindre divergence du rayon laser rouge de la ligne de visée peut conduire à des mesures moins précises, car il existe la possibilité que le rayon laser ne soit pas réfléchi du point indiqué par le réticule.

Il est donc conseillé de vérifier régulièrement si le laser XR est bien parallèle à la ligne de visée de la lunette (cf. Chapitre "Contrôle et ajustement").

Ne jamais mesurer simultanément à la même

cible avec deux instruments.

Longue portée sur prismes

Avertissement:

En raison de la précision de mesure et des règlements

sur la sécurité des lasers le programme Longue Portée est seulement autorisé pour mesurer sur prismes se trouvant à plus de 1000 m (3300 ft).

Utiliser si possible le programme standard (IR)

pour des mesures plus précises.

Longue portée sur feuille réfléchissante

Le programme Longue Portée peut aussi mesurer sur des feuilles réfléchissantes. Afin de garantir la précision, le rayon laser doit être perpendiculaire à la feuille réfléchissante et le laser XR doit être bien ajusté (cf. Chapitre "Contrôle et ajustement").

Les instruments TCA/TCRA sont motorisés et dotés d'un système de localisation automatique de prisme (ATR), qui est placé coaxialement dans la lunette. Ces instruments peuvent être dotés en option d'une aide à l'alignement (EGL).

Mode ATR

Ces instruments permettent d'effectuer automatiquement des mesures sur des prismes tout en évitant à l'opérateur l'effort nécessaire d'un point précis. Le prisme est visé de façon approximative par le viseur de façon à ce que le prisme se trouve dans le champ visuel de la lunette. En effectuant une mesure de distance, l'instrument se déplace à l'aide des moteurs de façon à ce que le réticule se trouve au centre du reflecteur. Une fois la mesure de distance effectuée, les angles Hz et V sont mesurés par rapport au centre du prisme.

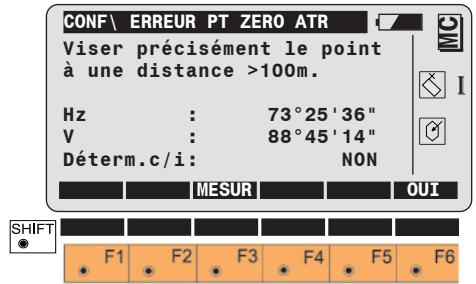

La détermination de l'erreur d'origine de localisation

Automatique de prisme ATR1 doit être effectuée périodiquement comme pour toutes les autres erreurs d'instrument (voir chapitre "Contrôle et ajustement").

Mode LOCK

Ce mode permet de suivre le prisme en mouvement. La mesure de distance peut être effectuée lorsque le prisme est brièvement arrêté ("Mode Stop et Go").

Lors d'un changement de station trop rapide, il arrive

que l'on perde la trace de la cible. Prendre garde à ce que la vitesse de mouvement de la cible ne dépasse pas celle prescrite dans les caractéristiques techniques.

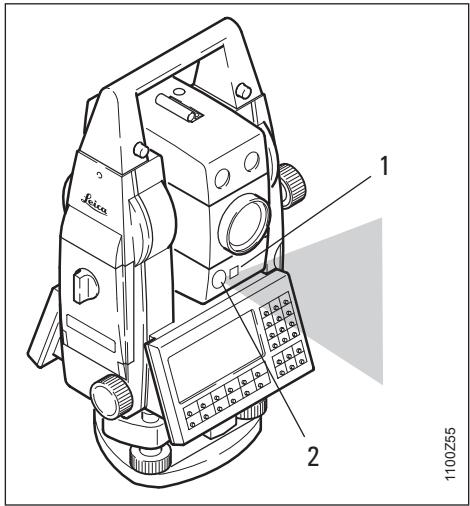

Le capteur PowerSearch est constitué d'un émetteur (1) et d'un récepteur (2) logés dans la partie inférieure du corps de la lunette.

Dès que PowerSearch est activé, l'instrument commence à tourner autour de son axe vertical.

L'émetteur envoie alors un signal éventail vertical. Si cet éventail rencontre un prisme, le signal est réfléchi vers le récepteur et le mouvement arrêté. Une localisation fine est ensuite opérée dans la direction verticale avec ATR.

PowerSearch peut être lancé à tout moment par pression de la touche PowerSearch (PS) dans le menu PROG.

Si le mode RCS est activé, il est possible de commuter sur PowerSearch pendant une recherche ATR.

Divergence de

L'éventail Hz: 0,025 gon

Divergence de

L'auxiliaire de visée EGL, en option, est constitué de deux signaux lumineux clignotants disposés sur la lunette du tachéomètre électronique.

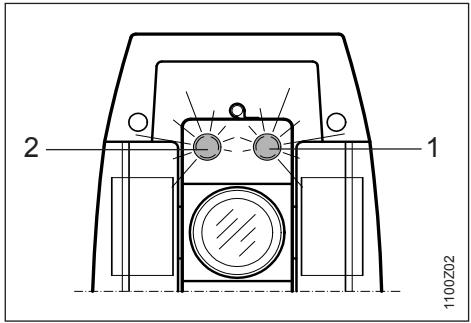

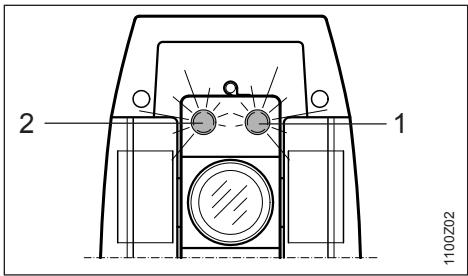

1 Sortie du rayon pour la diode rouge. 2 Sortie du rayon pour la diode jaune.

Tous les instruments TPS1100 peuvent en être équipés. L'opérateur déplaçant le porte-réflecteur est guidé par ces deux signaux lumineux vers la ligne de visée de l'instrument. L'implantation des points est nettement plus simple.

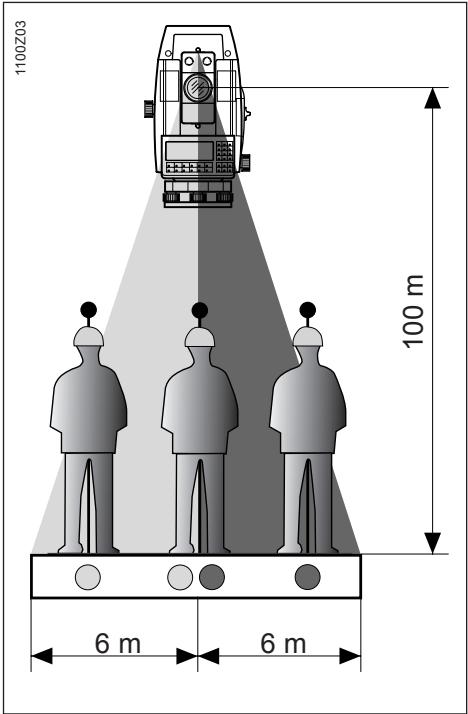

À une distance de 100 mètres de l'instrument, le cône lumineux clignotant rouge / jaune est diffusé sur une largeur de 6 m de part et d'autre de la ligne de visée. Il est donc beaucoup plus facile et rapide d'aligner le prisme sur l'axe de visée.

Un secteur d'environ 30mm de large est créé entre les deux cônes lumineux. Lorsque le prisme est placé dans ce secteur, donc dans l'axe de visée, les deux signaux clignotent simultanément.

Plage de travail:

5-150m

Divergence:

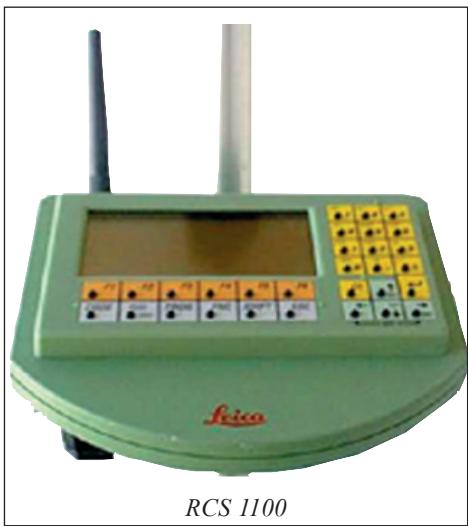

L'option RCS (Remote Controlled Surveying) équipe la télécommande de tous les modèles à partir des points visés. Cette option est surtout idéale pour tous les instruments TCA et RCRA.

Il y a toujours la possibilité de combiner l'utilisation sur le tachéomètre et le prisme. Une seule personne est ainsi en mesure d'effectuer des relevés topographiques. Elle offre également la possibilité de surveiller le fonctionnement de l'instrument sur le RCS1100 et/ou d'entrer la codification sur le RCS1100.

Toutes les fonctions du TPS1000, y compris les programmes d'application, sont exploitables sur le RCS1100. L'affichage et le fonctionnement du clavier sont identiques aux du TPS1100.

Pour de plus amples informations, veuillez consulter le manuel d'utilisation séparé.

Tous les modèles TPS1100 se basent sur une architecture de logiciels, un concept d'enregistrement de données et de transfert de donnéesibles.

Architecture de logiciels

La structure informatique du TPS1100 comprend deux parties distinctes:

• Le logiciel système, qui regroupe les fonctions de base. Les applications, qui regroupent les programmes de calculs et techniques de mesure.

Le logiciel système est une entité informatique, tandis que les applications peuvent être chargées, selon le désir du client. Le logiciel système ainsi que les applications peuvent être chargées par l'utilisateur via l'ensemble de logiciel Leica Survey Office. Ces logiciels permettent également d'effectuer les mises à jour du système et des programmes de l'instrument.

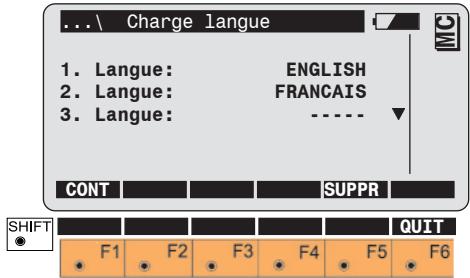

On peut enregistrer simultanément trois langues, et en sélectionner une parmi ces trois. La liste des langues disponibles ne cesse de croître. Renseignez-vous sur les langues disponibles auprès de votre représentant local.

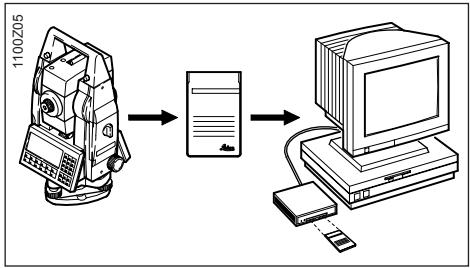

Conception de l'enregistrement et transfert de données

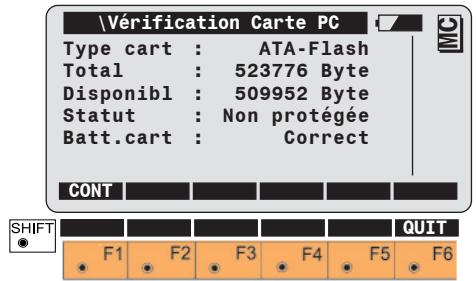

L'enregistrement des données de mesure s'effectue en général sur une carte SRAM ou ATA-Flash, correspondant au standard PCMCIA, dénommée dans ce manuel carte PC. Les données sont enregistrées en format MS-DOS. L'échange de données avec un ordinateur s'effectue par le lecteur PCMCIA d'un ordinateur, par le lecteur OMNI (option) ou l'interface série (connexion de cable Instrument - PC). Le logiciel Leica Survey Office fourni comprend un programme pour transférer par l'interface série.

Au lieu d'être enregistrées sur une carte PC, les données peuvent être transférées via l'interface série en format GSI.

Lors de l'enregistrement via l'interface série vers un ordinateur externe, aucune donnée n'est fournie par les applications dans le fichier journal. Les coordonnées des points fixes ne peuvent être lues que par la carte PC.

L'environnement de développement GeoBasic permet le développement professionnel d'applications supplémentaires pour le TPS1100.

Le paquet de programme Leica Survey Office comprend une série de programmes d'aide, qui assistent le travail avec les instruments de la gamme TPS1100.

Installation sur l'ordinateur

Le programme d'installation de Leica Survey Office se trouve sur le CD-ROM joint à ce manuel. Veuillez noter cependant que Survey Office ne fonctionne qu'avec MS Windows95/98/Me et MS Windows NT V4.0/2000/XP.

Pour l'installation, appeler le programme "setup.exe" sous le répertoire \SurveyOffice\Langue"\disk1\ du CD-ROM et suivre les instructions d'installation du programme. Pour davantage de conseils, consulter le manuel ou l'aide en ligne du système d'exploitation.

Ensemble des programmes

Si l'installation s'est effectuée correctement, plusieurs fonctions apparaissent:

• Data Exchange Manager (gestionnaire d'échange de données) :

Échange de données entre l'instrument et l'ordinateur.

• Codelist Manager (gestionnaire de listes de codes):

Déclaration de listes de codes

• Software Upload (charger le logiciel):

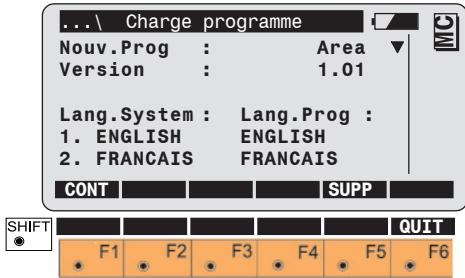

Pour charger et effacer les programmes du système et des applications ainsi que les textes du système et des applications.

• Éditeur de coordonnées:

Édition de coordonnées.

D'autres programmes peuvent être installés de façon optionnelle.

Pour de plus amples informations sur Leica Survey Office, veuillez consulter l'aide en ligne disponible.

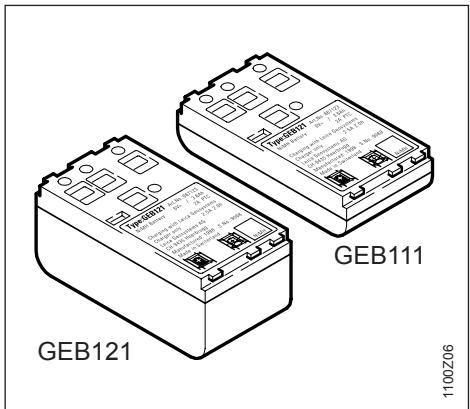

L'instrument Leica Geosystems fonctionne avec des piles amovibles rechargeables. Pour les appareils de la série professionnelle TPS1100, nous recommendons la batterie Pro (GEB121). On peut utiliser en option la batterie Basic (GEB111).

N'utilisez que les batteries, chargeurs et accessoires recommandés.

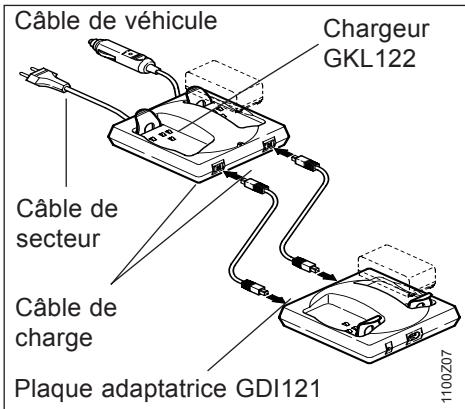

Le chargeur professionnel (GKL122) permet de charger jusqu'à 4 batteries. Le processus de charge peut se dérouler aussi bien avec une prise secteur (230 V ou 115 V) qu'avec une prise pour allume-cigares de voiture (12 V ou 24 V). On peut charger 2 batteries Pro/Basic ou, avec la plaque adaptatrice (GDI121), 4 batteries Pro/Basic.

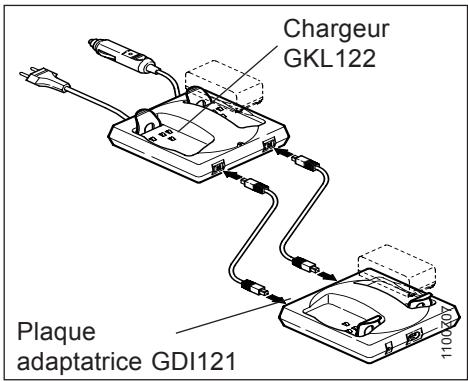

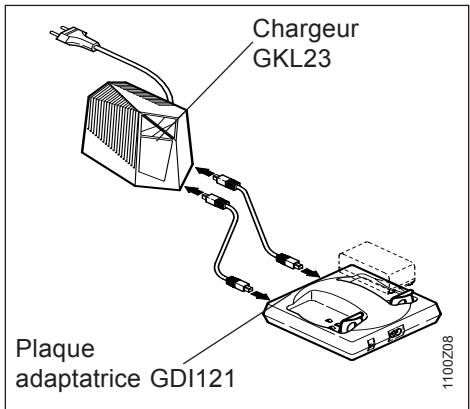

La plaque adaptatrice GDI121 peut être connectée aussi bien au chargeur Pro (GKL122) qu'au chargeur GKL23. Elle permet de charger deux batteries Pro/Basic.

Déballage

Sortir l'instrument du coffret de transport et contrôler s'il est bien complet.

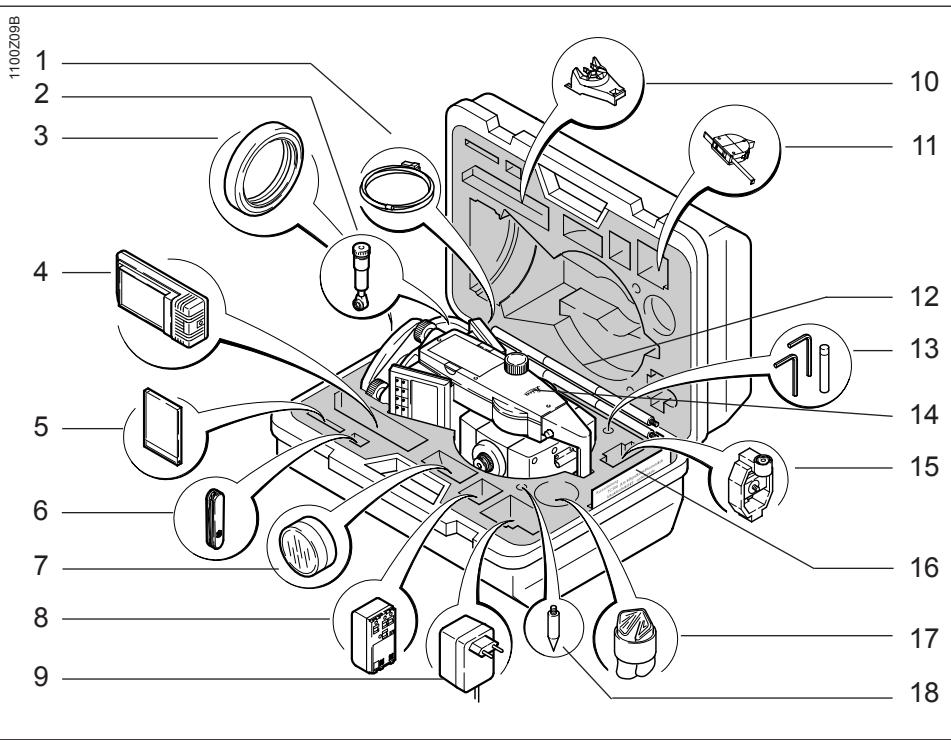

1 Cable PC (en option) 2 Oculaire coude / Oculaire zénithal (en option) 3 Contrepoids pour oculaire coude (en option) 4 Chargeur GKL111 (en option) 5 Carte PC (en option) 6 Couteau de poche (en option) 7 Lentille (en option) 8 Batterie de rechange (en option) 9 Fiche d'alimentation réseau pour GKL111 (en option) 0 Adaptateur GHT196 (en option) 11 Ruban GHM007 (en option) 12 Canne pour miniprisme (option) 13 Jeu d'outils (comprénant deux broches d'ajustage, avec une clé hexagonale pour ajuster les niveau sphériques ou le distancemètre). 14 Tachéomètre 15 Miniprisme + support (option) 16 Notices d'utilisation / signal de visée (uniquement pour instruments mesurant sans reflecteur) 17 Protection contre la pluie, Pare-soleil 18 Pointe pour miniprisme (option)

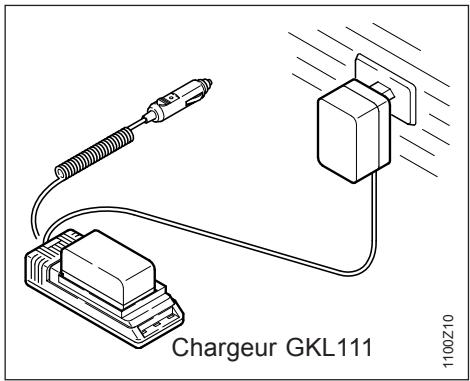

Pour charger la batterie, utiliser le chargeur GKL111 ou GKL122. Pour en savoir plus sur leur utilisation, veuillez consulter le manuel d'utilisation correspondant.

Avertissement:

Les chargeurs sont destinés à une utilisation interne et doivent être utilisés qu’en intérieur et dans des endroits secs. Les batteries sont chargées sous une plage de température allant de 0°C à +35°C (32^ à 95^). Pour les entreprises, nous conseillons de respecter la plage de température de 0°C à +20°C (32^ à 68^).

Afin d'atteindre la pleine capacité de la batterie, il faut charger puis décharger 3 à 5 fois les nouvelles batteries GEB111/121.

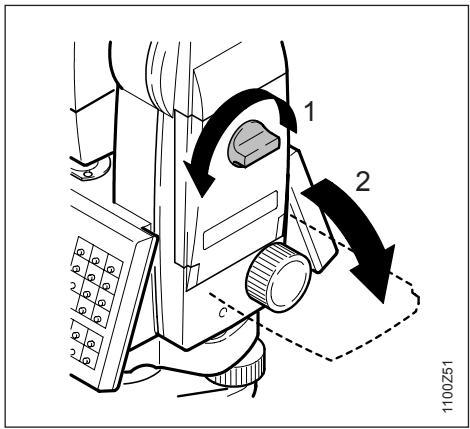

1. Enlever le support de batterie.

3. Insérer la nouvelle batterie dans le support.

2. Enlever la batterie.

4. Remettre le support de batterie dans l'instrument.

Insérer la batterie correctement (noter le marquage des pôles à l'intérieur du support de batterie). Vérifier et insérer le support dans le bon sens à l'intérieur de son logement.

Pour prendre en compte les exigences de la compatibilité électromagnétique (EMS) en cas d'une alimentation externe des instruments TPS 1100, il est nécessaire que le câble utilisé pour l'alimentation en courant soit équipé d'un noyau de ferrite.

Branchez la prise Lemo avec le noyau de ferrite toujours du côté de l'instrument.

Les câbles livrés par Leica Geosystems sont tous équipés d'un noyau de ferrite. Si vous utilisez encore des câbles sans noyau de ferrite, il est nécessaire de les équiper d'un tel noyau. Vous pouvez commander les noyaux de ferrite auprès de votre représentant Leica (numéro de commande du noyau de ferrite : 703707).

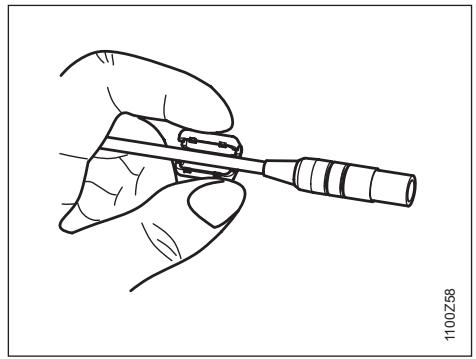

Montage du noyau de ferrite : Ouvrez-le et fixez le noyau de ferrite du cable à env. 2 cm de la prise Lemo avant de brancher ce cable pour la première fois sur un instrument TPS 1100.

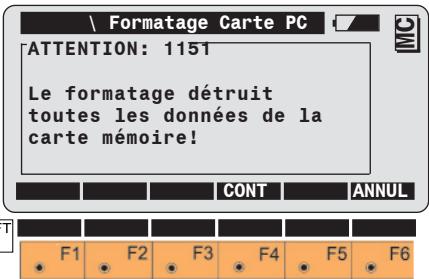

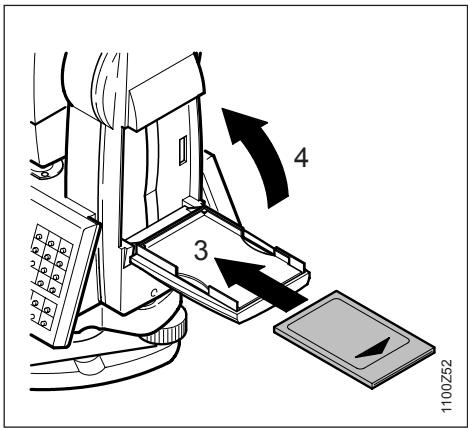

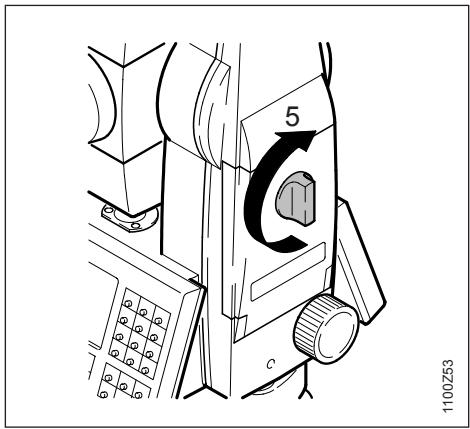

1. Ouvrir le compartiment de la carte mémoire

1. Insérer la carte mémoire avec le symbole flèche-TPS en haut.

1. Fermer le compartment de la carte mémoire.

En fermant le compartiment, le connecteur à fiches de la carte mémoire doit montrer vers le haut !!

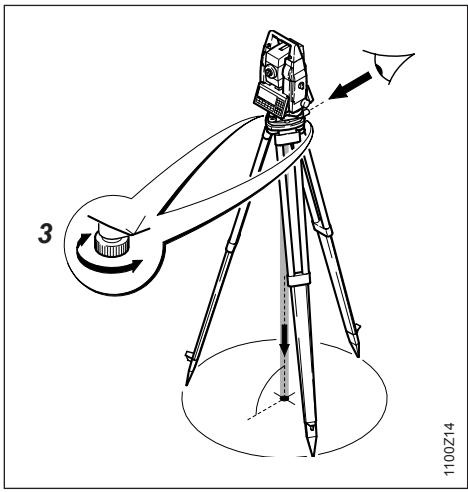

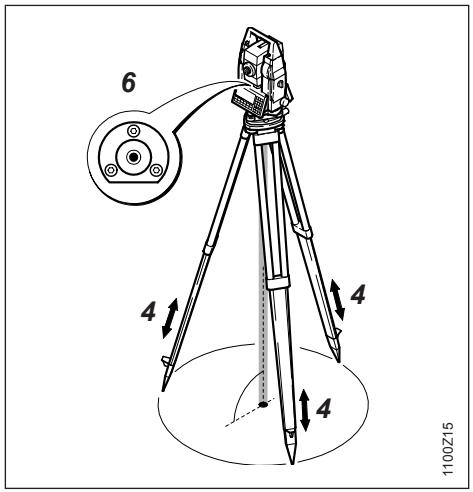

1. Viser le point au sol ou activer le plomb laser.
2. Centrer au moins le trépied.

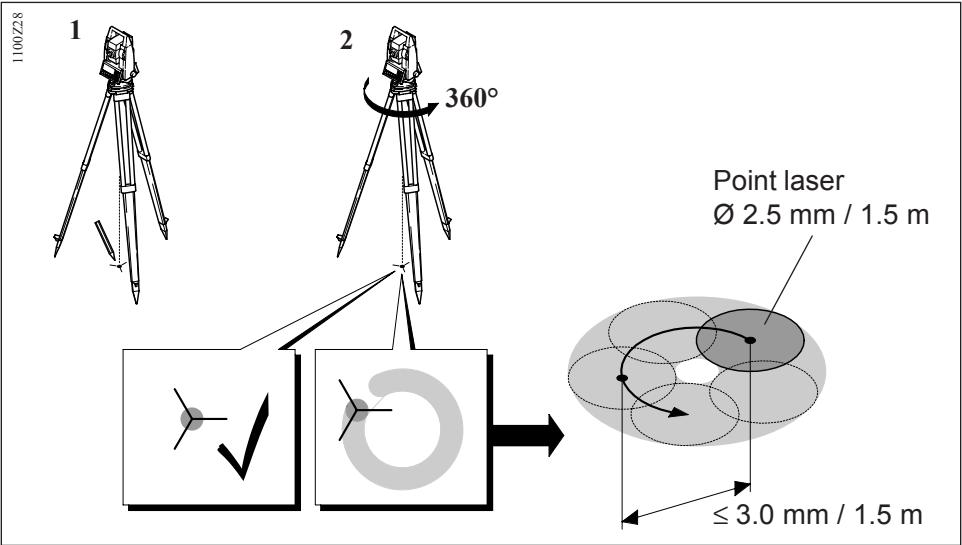

Le plomb laser se trouve dans l'axe vertical des instruments TPS1100. En projetant le point laser rouge au sol, on peut centrer beaucoup plus facilement l'instrument.

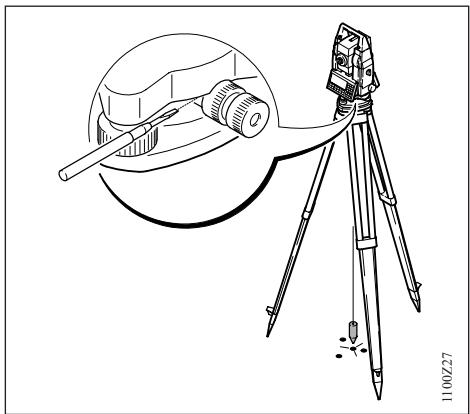

1. Centrer le plomb sur le sol au moyen de la vis calante de l'embase.

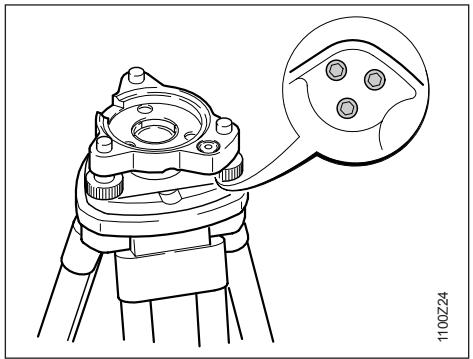

2. Caler la nivele sphérique avec les jambes du trépied.

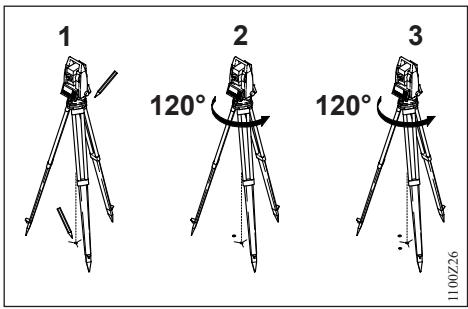

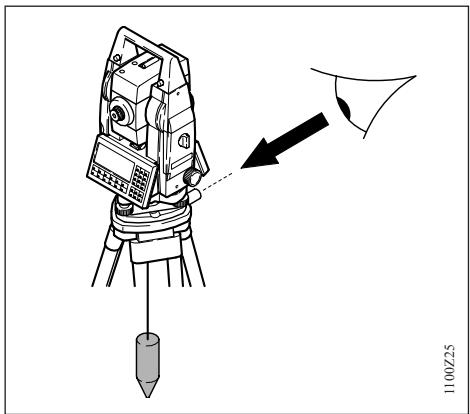

Le plomb laser ne peut pas être utilisé avec une embase disposant déjà d'un plomb optique.

1. Caler à l'horizontal avec la nivelle électronique (cf. chapitre "Calage à l'horizontal avec la nivelle électronique").
2. Centrer exactement en déplaçant l'embase sur le plateau de trépied.

Répéter les étapes 5 et 6 jusqu'à ce que la précision souhaitée soit atteinte.

Affichage graphique et numérique des

inclinaisons transversale et longitudinale de l'axe vertical.

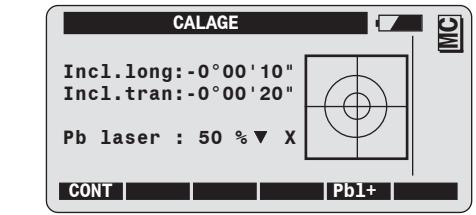

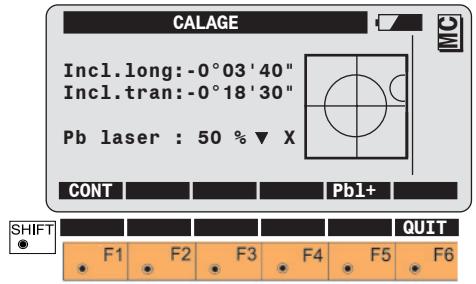

Les configurations courantes du plomb laser sont affichées sous forme de % et graphique (diagramme à bâtons).

Activation/désactivation du plomb laser

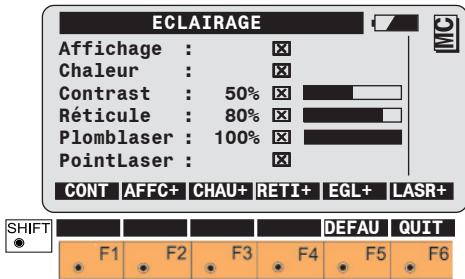

Réglage de l'intensité du plomb laser.

L'instrument peut être réglé à l'horizontal à l'aide des vis calantes sans qu'il soit nécessaire de le tourner de (100 gon) ou (200 gon).

Dans l'affichage le plus proche de la nivelle sphérique, le mouvement du petit cercle est parallèle à celui de la bulle de la nivelle de l'alidade. Dans l'autre affichage, les sens de déplacement sont opposés.

Le TPS1100 est impeccablement calé à l'horizontal quand la nivelle se trouve au centre.

Contrôle et ajustement électronique

En principe, chaque instrument comprend une part d'erreur mécanique qui peut influencer la mesure d'angle. Le système de mesure d'angle électronique du TPS1100 corrige de façon standard les erreurs instrumentales mécaniques suivantes (c.-à-d. que l'angle vertical se rapporte à la ligne du plomb et les mesures horizontales subissant une correction d'erreur de collimation Hz, d'erreur d'axe de basculement et d'erreur d'axe de pivotement):

• Erreur d'index du deuxième compensateur d'axe (erreur d'index du compensateur)
• i Erreur d'index du cercle vertical (erreur d'index de hauteur) c Erreur de collimation Hz a Erreur d'axe de basculement
• ATR Erreur du point zéro ATR (erreur du point zéro du système de localisation automatique de cible), pour les versions TCA/TCRA uniquement.

Les erreurs instrumentales peuvent évoluer avec le temps et la température.

Il est recommandé de déterminer les erreurs instrumentales:

• avant la première utilisation.
• avant des mesures de précision.
• après des transports prolongés.
• après des périodes de travail prolongées.
• en cas de variations de température de plus de 20°C. La détermination des erreurs doit se réaliser dans cet ordre.

Pour pouvoir déterminer ces erreurs, il est important de bien caler l'instrument à l'horizontal à l'aide de la nivelle électronique. L'instrument doit être stable et protégé du rayonnement solaire direct, pour éviter qu'il ne chauffe.

Nous faisons remarquer que la marche à suivre pour

déterminer l'erreur d'instrument correspondante doit être exécutée avec le plus grand soin et précision.

Pour déterminer les erreurs d'instrument, désir

n'importe quelle position de lunette.

Dans le cas des instruments motorisés, on assiste à un

changement de position de lunette automatique après la première mesure. Seule la visée précise s'avère alors nécessaire.

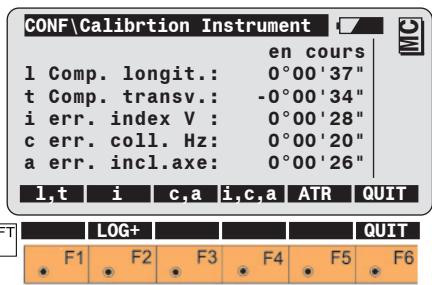

Activer la fonction "Réglages instrument"

F1 Détermination de l'erreur d'index du compensateur. La nivele électronique se règle simultanément. F2 Détermination de l'erreur d'index pour le cercle vertical (erreur d'index V). F3 Détermination des erreurs de ligne de visée et au besoin d'axe de basculement.

F4 Détermination combinée des erreurs d'index V, de ligne de visée et au besoin d'axe de basculement. F5 Détermination de l'erreur d'origine de la localisation automatique de prisme ATR (seulement pour les instruments TCA/TCRA). SHIFT F2 Activation du protocole de calibration (voir page suivante)

Les valeurs affichées sont les erreurs instrumentales. Lors de la correction des mesures, les mêmes valeurs sont appliquées, mais avec le signe inverse.

Protocole de calibration

Lorsque l'option "protocole de calibration" est activée (LOGF+), les données de mesures et les résultats de la calibration de l'instrument seront enregistrés dans un fichier ASCII. Le fichier du nom "Calib. log" sera créé dans le sous-répertoire LOG de la carte PCMCIA. En cas de besoin le fichier peut être imprimé.

Les données seront toujours attachées au fichier de

protocole indiqué.

TPS1100 - Calibration de l'instrument

Instrument : TCA1102 Série 615814

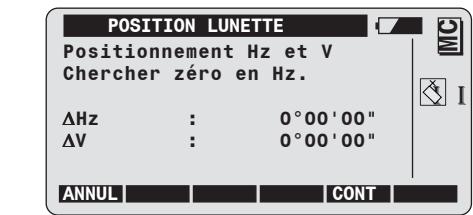

Index Compensateur

Date/Heure : 03/04/2000 15:43

Anc. valeurs : I = 0.0000 g t = 0.0000g

Mesures L= -0.0126g T= 0.0298g L= 0.0368g T= 0.0164g

Nouvelles valeurs: I= 0.0010g t= 0.0023g

Index Vertical

Date/Heure 03/04/2000 15:45

Anc. valeur : i= 0.0000g

Mesures = 377.0597g Hz = 177.0562g V= 104.2828 g V= 295.7176 g

Nouvelle valeur : i= 0.0001g

Exemple d'un fichier de protocole pour la calibration de l'instrument (ici erreur du compensateur et erreur d'index V)

La détermination des erreurs d'index pour les axes longitudinal et transversal du compensateur (I, t) correspond à la détermination du point de réglage d'une bulle de nivelle.

L'instrument doit être adapté à la température ambiante avant

l'ajustement et être protégé

contre toute surchauffe.

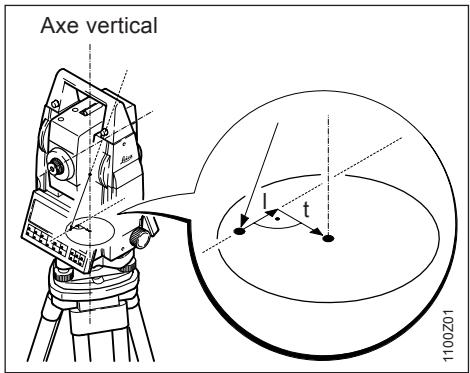

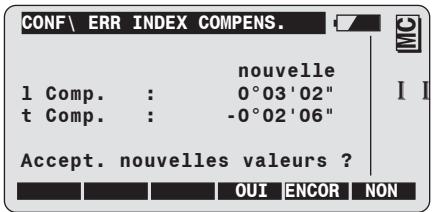

Les erreurs d'index pour l'inclinaison longitudinale et transversale sont ajustées et régles en usine avant la livraison de l'appareil.

Activation de la définition de l'erreur d'index (voir affichage page 30).

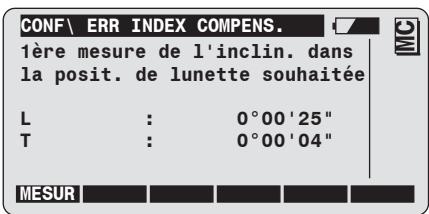

L'inclinaison longitudinale et transversale (I, t) s'affichera alors dans le menu suivant.

Déclenchez la mesure de l'inclinaison longitudinale et transversale (l, t).

Si l'inclinaison ne peut être mesurée, p. ex. en cas d'instabilité de l'instrument, le message d'erreur ERROR: 557 s'affiche et les fonctions suivantes deviennent disponibles:

Réitére la mesure.

Interrompt la mesure.

Pour effectuer la deuxième mesure sur des instruments mécaniques, il est nécessaire de tourner l'alidade de (200 gon), avec une précision de ± 4^30^ ( ± 5 gon).

Après avoir déclenché la première mesure avec F1, les instruments motorisés déterminent en mode automatique les valeurs I et t, avec les rotations correspondantes.

Menu après la fin de la première mesure d'inclinaison, dans le cas d'instruments non motorisés:

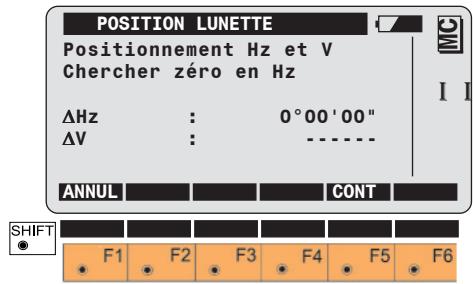

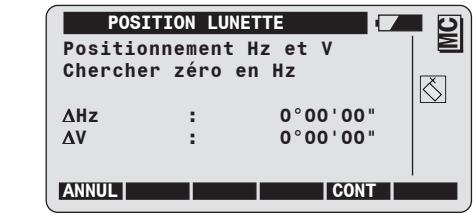

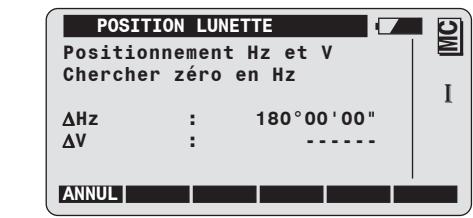

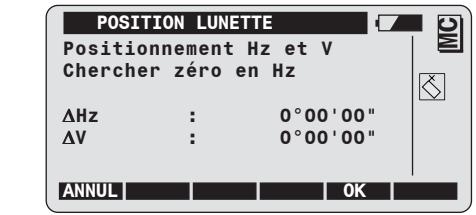

Tourner l'instrument de 180° (200 gon), de façon à ce que Hz = 0^00'00'' (0.0000 gon)

Si les différences d'angles horizontaux et verticaux se situent dans une plage de ± 4^30^ ( ± 5 gon), l'affichage peut être abandonné avec F5

L'utilisateur est averti par un signal acoustique que la touche F5 est assignée à la fonction "CONT".

Active la deuxième mesure d'inclinaison.

Interrompt la détermination de l'index du compensateur.

Après la deuxième mesure d'inclinaison, les deux erreurs d'index nouvellement fournies pour l'axe longitudinal et transversal du compensateur s'affichent.

Valide les nouvelles valeurs.

Réétrez tout la procédure d'ajustage.

Conserve les anciennes valeurs.

Si l'erreur d'index (I, t) dépasse la valeur de 5^24", il faut réitérer la mesure durant que l'instrument est né de façon stable et sans cas. Si l'erreur continue à être rare à 5^24", contacter le

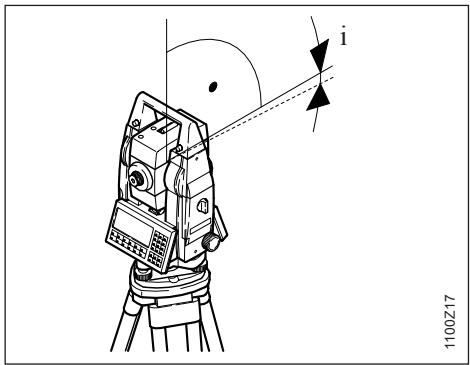

L'erreur d'index vertical (erreur d'index V) est l'erreur d'origine du cercle vertical par rapport à l'axe vertical.

L'erreur d'index vertical est définie et fixée sur "0.00" en usine avant la livraison de l'appareil.

Tous les angles verticaux mesurés sont corrigés de l'erreur d'index vertical.

L'instrument doit avoir été adapté à la température ambiante et protégé de la chaleur.

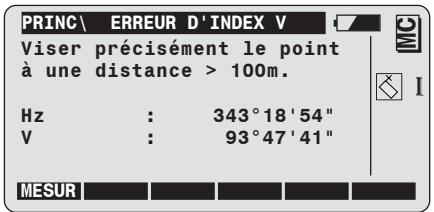

Pour déterminer l'erreur d'index vertical, viser une cible bien nette à env. 100 m. L'inclinaison de la visée par rapport à l'axe horizontal ne doit pas être supérieure à ±9° (±10 gon).

Activer la fonction d'ajustement (voir affichage page 30). Le

compensateur biaxial est automatiquement désactivé lors de la détermination de l'erreur d'index V. Cette désactivation est signalée par le symbole l

Déclencher la mesure du cercle vertical. L'affichage

signale la commutation dans la deuxième position de lunette.

Si les différences d'angle horizontal et vertical se situent dans une plage de ± 27^ ( ± 0.5 gon), l'affichage commute en mode de mesure. L'utilisateur est averti par un signal acoustique que la touche F5 est assignée à la fonction "CONT".

F5 Confirmer la disponibilité à mesurer et passer au menu de mesure.

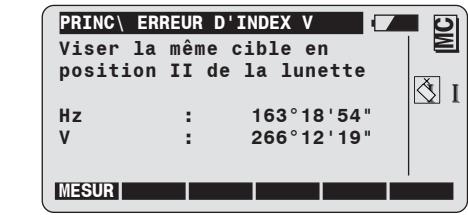

Viser de nouveau la cible avec précision.

Déclencher la deuxième mesure.

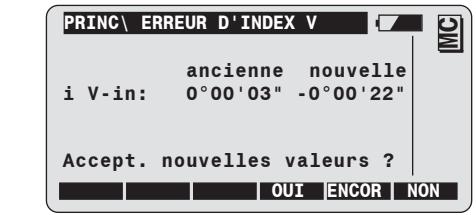

À la suite de cette mesure, l'ancienne et la nouvelle erreur d'index V s'affichera.

F4 Valide les nouvelles valeurs. F5 Redétermine l'erreur d'index V. F6 Conserve les anciennes valeurs.

Si l'erreur d'index (i) dépasse la valeur de 54' (1 gon), il faut réeffectuer la mesure. Si l'erreur continue à être supérieure à cette valeur, contacter le Service.

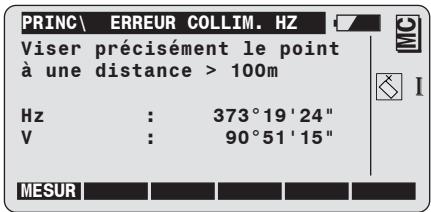

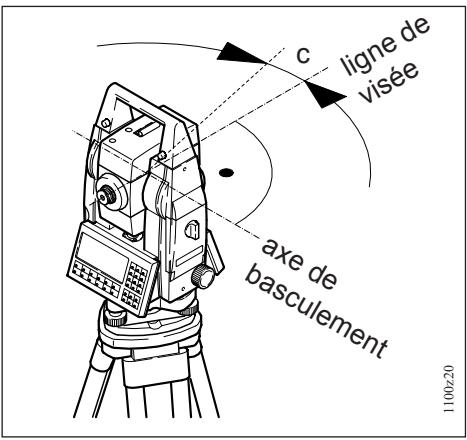

L'erreur de la ligne de visée, c, est la déviation de l'angle droit formé par l'axe de basculement et la ligne de visée.

L'erreur de la ligne de visée est ajustée en usine sur la valeur zéro. Les angles horizontaux ne seront corrigés de l'erreur de la ligne de visée que lorsque les corrections Hz sont sur "ON". (configuration selon chapitre "Eteindre la correction des erreurs d'instruments").

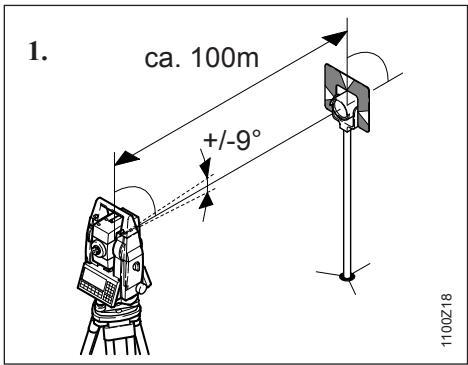

Pour déterminer cette erreur, viser une cible bien nette à une distance d'environ 100 m. L'angle

d'inclinaison de la visée par rapport à l'axe horizontal ne doit pas dépasser ± 9^ (±10 gon). Cette procédure est identique à celle de la détermination de l'erreur d'index vertical.

Activer la détermination de l'erreur de la ligne de visée (fichier page 30).

Le compensateur biaxial est automatiquement désactivé lors de la détermination de l'erreur de la ligne de visée.

Cette désactivation est signalée par le symbole

Déclencher la mesure.

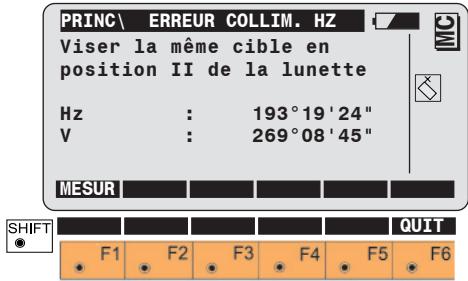

L'affichage indique que l'instrument commute en deuxième position de lunette.

Si les différences d'angle horizontal et vertical se situent à l'intérieur de la plage ± 27^ ( ± 0.5 gon), l'affichage commute en mode de mesure.

L'utilisateur est averti par un signal acoustique que la touche F5 est assignée à la fonction "CONT".

Confirmer la disponibilité de mesure et passer au menu

de mesure.

Viser la cible de nouveau avec précision.

Déclencher la deuxième mesure.

À la suite de la mesure, les anciennes et nouvelles erreurs de ligne de visée s'affichent.

Valide la nouvelle valeur.

Redétermine l'erreur de ligne de visée.

Conserve l'ancienne valeur.

Si l'erreur de ligne de visée (c) dépasse la valeur de

5' 24" (0.1 gon), il faut refaire la mesure. Si elle continue à être supérieure à 5' 24", contacter le Service.

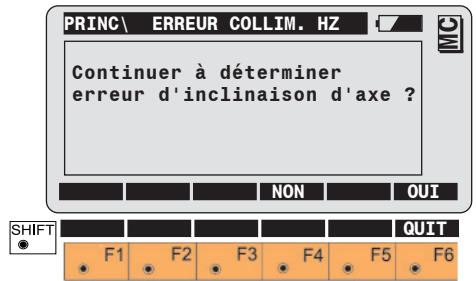

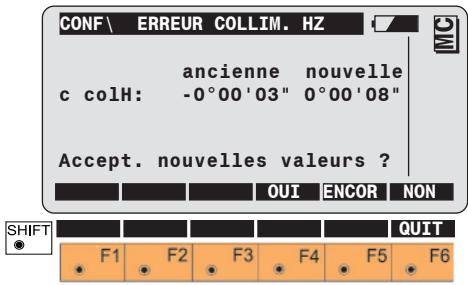

En confirmant la nouvelle erreur de collimation Hz, on peut maintenant déterminer l'erreur d'axe de basculement.

Confirmation, avec détermination de l'erreur de l'élément.

Termine la fonction et réaffiche le menu

d'ajustement.

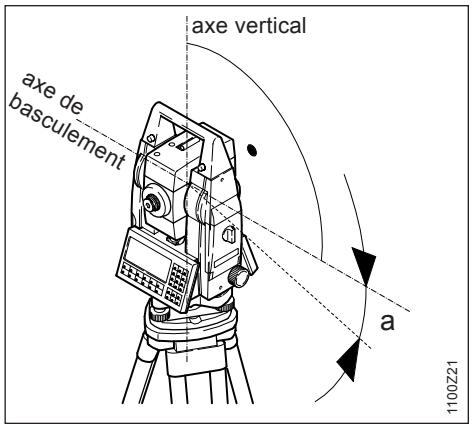

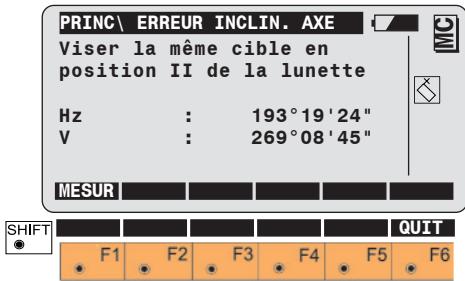

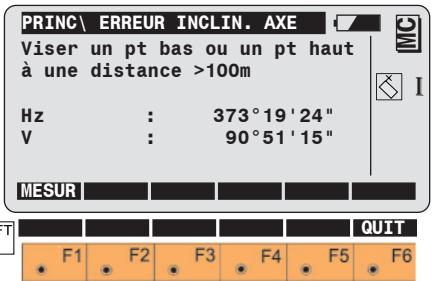

L'erreur d'axe de basculement (a) est l'écart par rapport à l'angle droit de l'axe de basculement et l'axe vertical. Cette erreur est ajustée sur la valeur "0.00" en usine.

Les directions horizontales ne seront corrigées de l'effet de l'erreur de la ligne de visée que lorsque les corrections Hz sont actives ("ON"). (configuration selon chapitre "Eteindre la correction des erreurs d'instruments").

Pour déterminer cette erreur, viser une cible nette à une distance d'environ 100 m. La cible doit

préserver un angle d'au moins ±27° (±30 gon) par rapport à l'horizontal. Le compensateur biaxial est automatiquement désactivé lors de la détermination de cette erreur. Cette désactivation est signalée par le symbole

F1 Délancer la mesure. L'affichage commute alors en mode "Deuxième position de lunette".

Si les différences d'angles horizontaux et verticaux se situent dans la plage ± 27' ( ± 0.5 gon), l'affichage commute en mode de mesure. L'utilisateur est averti par un signal acoustique que la touche F5 est assignée à la fonction "OK".

Confirmer la disponibilité à mesurer, le menu de mesure

s'affichera.

Viser la cible précisément.

Déclencher la deuxième mesure.

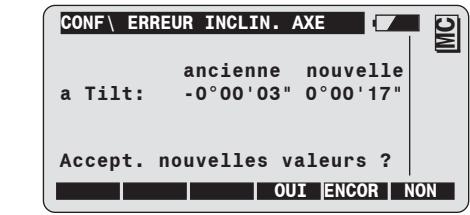

À la suite de la mesure, l'écran affiche les actuelles et nouvelles valeurs de l'erreur de l'axe de basculement a.

Valide les nouvelles valeurs.

Redétermine l'erreur de l'axe de basclement.

Conserve l'ancienne valeur.

Si l'erreur de l'axe de basculement (a) dépasse la valeur de 5^24^ (0.1 gon), il faut refaire la mesure. Si elle continue à être supérieure à 5^24^, contacter le Service.

Avec la touche F4 de l'affichage de la page 30, on peut déterminer les erreurs d'index V, de collimation et d'axe de basculement (i, c, a) en une seule fois.

Les erreurs d'index V et de ligne de visée sont déterminées sur la même cible. L'angle d'inclinaison de cette dernière ne doit pas être supérieur à ± 9° (± 10 gon) par rapport à l'horizontal. Pour déterminer l'erreur de l'axe de basculement, la cible doit être inclinée d'au moins ± 27° (± 30 gon) par rapport à l'horizontal.

Ces différentes procédures sont décrites dans les chapitres précédents.

La correction des erreurs d'instruments mécaniques peut être désactivée, si on affiche et enregistre uniquement des données brutes. À cet effet, on met le compensateur et la correction Hz sur OFF, afin que les angles V se rapportent à l'axe vertical et que les corrections Hz ne soient pas prises en compte.

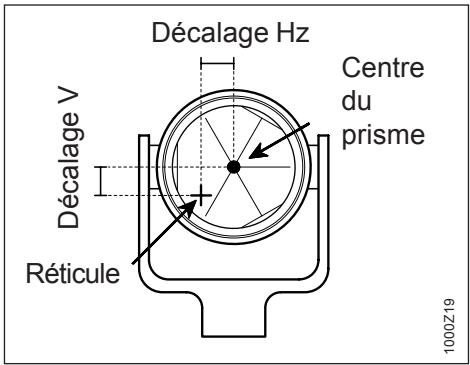

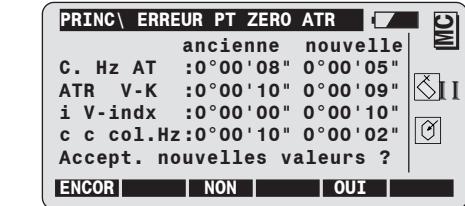

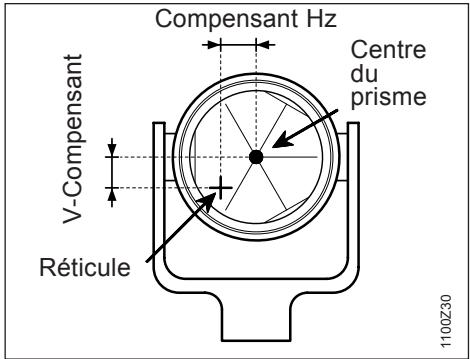

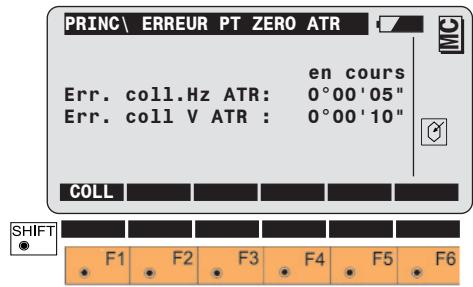

L'erreur d'origine de la localisation automatique de prisme ATR est la différence d'angles en Hz et V entre la ligne de visée et le centre de la caméra CCD. Le processus de détermination comprend également en option la détermination de l'erreur de ligne de visée et de l'index V. L'erreur de localisation automatique de prisme ATR est toujours appliquée, indépendamment de l'activation ou de la désactivation des corrections Hz (cf. chapitre "Eteindre la correction des erreurs d'instruments").

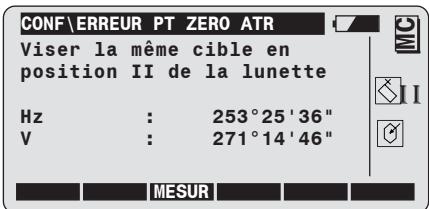

Pour déterminer l'erreur d'origine ATR, il faut viser précisément un prisme à env. 100 m. L'angle d'inclinaison de la visée par rapport à l'horizontal ne doit pas dépasser ±9° (±10 gon). Cette procédure est identique à celle de la détermination de l'erreur d'index vertical.

Lance le processus de détermination (Voir affichage reconnaissance automatique comme ATR est automatiquement et représentée par le symbole des composantes actuelles de activée automatique de ATR s'affiche.

Début de la détermination.

Le compensateur à deux axes est automatiquement désactivé pendant la détermination de l'erreur de localisation automatique de prisme ATR et représenté par le symbole

Viser le prisme avec précision à l'aide du réticule.

Commencer à mesurer.

Commute entre détermination de l'erreur simple et

combinée.

OUI = détermination simultanée de l'erreur de localisation automatique de prisme ATR, de la ligne de visée et de l'erreur d'index V

NON = détermination uniquement de l'erreur de localisation automatique de prisme ATR

Nous conseillons d'effectuer simultanément l'erreur

d'ATR, de la ligne de visée et d'index V.

Le changement dans la deuxième position de lunette s'effectue automatiquement au terme de la première mesure.

Viser le prisme avec précision à l'aide du réticule.

Déclencher la mesure après avoir déplacé l'instrument

Dans l'autre position.

Si les différences d'angles horizontaux et verticaux se situent dans la plage ± 27^ ( ± 0,5 gon), un message d'erreur s'affiche. Le système signale à l'utilisateur en émettant un signal acoustique et affecte la fonction "CONT" à la touche F5.

Le processus de mesure peut ensuite être répété.

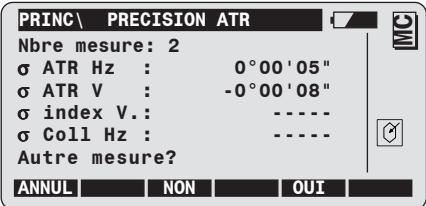

Après avoir effectué avec succès la deuxième mesure, la précision de la localisation automatique de prisme ATR s'affiche de même que la précision de l'erreur d'index et de collimation.

F1 Le processus de calibrage est interrompu. Les anciennes valeurs sont conservées. F3 Aucune autre répétition n'est souhaitée. Les anciennes et les nouvelles valeurs de l'erreur de localisation automatique de prisme ATR s'affichent en option, de même que l'erreur de la ligne de visée (c) et l'erreur d'index V (i). F5 Le calibrage peut être répété tant que la précision n'est pas atteinte. Le résultat est la moyenne de toutes les mesures. Il est conseillé d'effectuer au moins 2 cycles de mesure.

F4 Réinitialiser l'ensemble du processus de calibrage. F5 Les nouvelles valeurs sont validées. F6 Conserver les anciennes valeurs.

Si la valeur de 2'42" (0,05 gon) pour les composantes horizontal et verticale de l'erreur d'ATR est dépassée, la mesure doit être réitérée.

De même, les mesures doivent être répétées lorsque la valeur pour l'erreur d'index V (i) dépasse 54' (1 gon) ou que la valeur pour l'erreur de la ligne de visée (c) dépasse 5'24" (0,1 gon)

Si ces valeurs sont dépassées très fréquemment, le signaler au service technique.

Trépied

Les liaisons entre le métal et le bois doivent toujours être bien rigides.

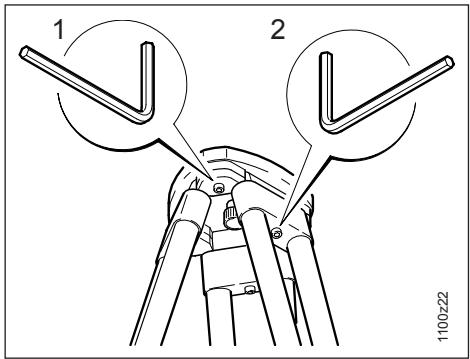

• Serrer modérément les vis à six pans creux (2).
• Serrer les articulations de la tête du trépied (1) de manière à ce que les pieds du trépied conservent leur position écartée même après avoir été soulevés du sol.

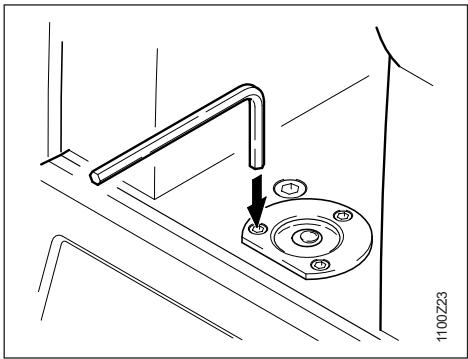

Nivelle sphérique sur l'instrument

Commencer par caler l'instrument avec précision à l'aide de la nivelle électronique. Si le point de tangence est situé au-dessus du bord de marquage, procéder à un nouvel alignement en tournant les vis de réglage avec la clé à six pans creux fournie.

Aucune vis ne doit être desserrée après l'alignement.

Nivelle sphérique de l'embase

Caler l'instrument à l'horizontale et le retirer de l'embase. Si la bulle ne se trouve pas à l'intérieur du cercle, corriger le réglage au moyen des deux vis à tête percée en croix et de la broche.

Sens de rotation des vis :

Aucune vis ne doit être desserrée après l'alignement.

Contrôle avec un fil à plomb:

Installer l'instrument avec fil à plomb sur le trépied et le mettre à l'horizontal. Marquer le point de prise d'aplomb sur le sol. Une fois que le fil à plomb a été retiré, le réticule du plomb optique doit être centré sur le point marqué sur le sol. Précision possible: env. 1 mm.

Contrôle par déplacement de l'embase:

1. Ajuster l'instrument avec la niveau électronique et marquer le point de prise d'aplomb sur le sol. Marquer les contours de l'embase sur le disque du trépied avec un crayon.
2. Tourner l'embase, adapter et déterminer à nouveau le point de prise d'aplomb.
3. Répéter la procédure.

Si les trois points ne coincident pas, on aligne le réticule de l'embase sur le centre de gravité du triangle.

Ajustement:

Régler progressivement le réticule sur le point marqué sur le sol en tournant les deux vis avec le tournevis.

Contrôler régulièrement le plomb optique de l'embase, car chaque écart de la ligne de visée par rapport à l'axe vertical conduit à une erreur de centrage.

Le plomb laser est disposé dans l'axe vertical de l'instrument. Dans des conditions d'utilisation normales, un ajustement de ce dispositif n'est pas nécessaire. Si des facteurs extérieurs influent sur le plomb laser et vous obligent à un ajustement, celui-ci doit être impérativement effectué dans un atelier de maintenance Leica Geosystems.

Contrôle par rotation de l'instrument :

1. Placer l'instrument sur le trépied et le caler.
2. Allumer le plomb laser et marquer le centre de la tache rouge.
3. Tourner lentement l'instrument et observer la tache rouge sur le sol.

Le contrôle du plomb laser se fait sur une surface claire, plane et horizontale (par exemple, une feuille de papier).

Si le milieu du point laser décrit un mouvement circulaire net ou si le centre du point laser se déplace de plus de 3 mm du point originellement marqué, un ajustement peut être nécessaire. Veuillez vous renseigner auprès de l'atelier Leica Geosystems le plus proche.

La taille du point laser peut varier en fonction de la clarté et de la surface. Pour une distance de 1.5m, on obtient généralement un point d'un diamètre de 2.5mm.

Le diamètre de rotation maximal du centre de point laser ne doit pas dépasser 3 mm pour une distance de 1.5m

Le rayon laser de mesure rouge et sans réflecteur est coaxial à la ligne de visée de la lunette et sort par l'ouverture de l'objectif. Si l'ajustement est bon, le rayon de mesure rouge et l'axe de visée visuel coïncident. Des paramètres externes comme un choc ou une différence de température élevée peuvent conduire à faire diverger le rayon de mesure rouge de l'axe de visée.

Avant d'effectuer des mesures de distance

précisées, il faut vérifier la direction du rayon, pour éviter qu'un fort écart entre le rayon laser et la ligne de visée ne conduise à des erreurs de distances.

Vérification

Placer la plaque de mire jointe à une distance de 5 à 20 m de l'instrument, en mettant la face grise plus réfléchissante vers l'instrument. Basculer la lunette dans la deuxième position. Allumer le rayon laser en activant la fonction du pointeur laser. Diriger l'instrument avec le réticule de la lunette au centre de la plaque de mire. Puis contrôler la position du point laser sur la plaque de mire. En règle générale, la tache de mesure rouge n'est pas visible de la lunette, c'est pourquoi il faut regarder directement au-dessus ou à côté de la lunette, vers la plaque de mire. Si la tache de mesure couvre la croix réticulaire, on peut considérer que le niveau de précision de réglage a été atteint.

Si la tache de lumière sort de la croix réticulaire, il faut régler la direction du rayon.

Si la tache de mesure est trop claire sur la face fortement réfléchissante (aveuglement), il faut effectuer le réglage sur la face blanche.

1100Z29

Réglage de la direction de rayon

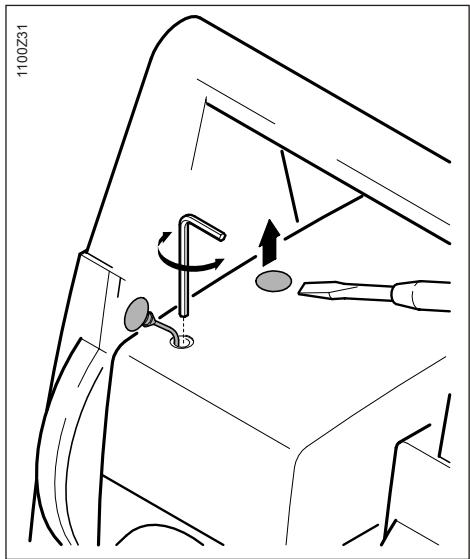

Sur la face supérieure du couvercle de la lunette, retirer les deux couvercles de fermeture par les ouvertures de réglage. Effectuer dans l'ouverture de réglage arrêté à l'aide d'un tournevis la correction de hauteur du rayon de mesure. En tournant vers la droite, la tache de mesure se déplace sur la plaque de mire vers le haut, et en tournant à gauche vers le bas.

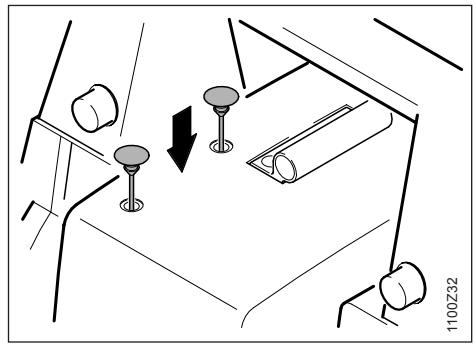

Ensuite, passer au réglage par l'orifice de réglage avant et effectuer la correction latérale. En tournant à droite, la tache se déplace à droite, en tournant à gauche, elle se déplace à gauche.

Il faut prendre garde à maintenir l'alignement de la lunette sur la plaque de mire.

Pour éviter que des salissures ou de l'humidité ne rentrent dans le distancemètre, il faut refermer les ouvertures de réglage avec les deux couvercles de fermeture.

Configuration des données

Dans ce chapitre, on décrit les fonctions du système des instruments TPS1100. La représentation du dialogue et la description des fonctions correspondant à la configuration de base du TPS1100.

Il faut différencier

les données d'entrée, en général celles des points fixes, et - les données de sortie, en général les mesures, coordonnées ou valeurs dérivées des “nouveaux points”

Il est avantageux d'enregistrer les données d'entrée et de sortie dans deux fichiers différents.

L'enregistrement de ces données dans un seul fichier est également possible.

On peut enregistrer au total 60 fichiers. Les noms des fichiers sont libres, leur extension devant cependant être GSI (par exemple, "PROJ2563.GSI").

Dans le répertoire \LOG, on peut enregistrer les résultats liés aux calculs effectués par les programmes de l'instrument.

Les données peuvent être enregistrées en format GSI sur l'interface série à la place de la carte PC.

Lors de l'enregistrement sur l'interface série, aucune

Donnée n'est sortie par les applications dans le fichier de résultats. Les coordonnées de point fixe ne peuvent être lues que par la carte PC.

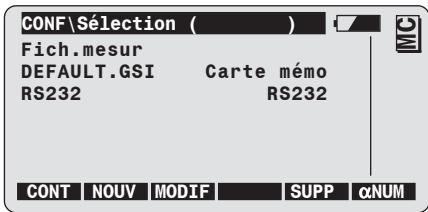

Avec le dialogue suivant, on peut créer, éditer et effacer des fichiers.

Sélection du fichier.

Création d'un nouveau fichier de mesure (cf. dialogue suivant).

Afficher des fichiers et éditer.

Effacer fichier.

Saut au premier fichier de la liste. Cette

fonction n'est pas active quand le fichier se trouve déjà au début de la liste.

Saut au dernier fonction de la liste. Cette tache

n'est pas active quand le fichier se trouve déjà en fin de liste.

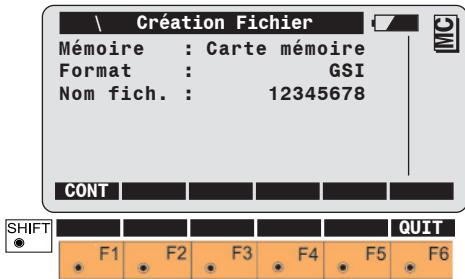

Création d'un nouveau fichier avec le nom donné du fichier.

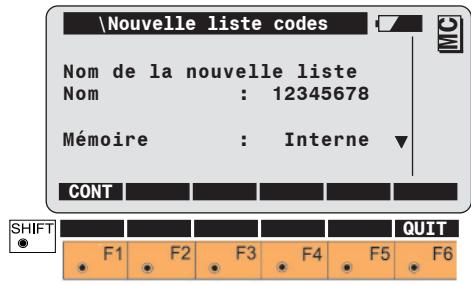

Cette fonction permet de créer une nouvelle liste de code libre. On peut éditer, effacer et copier des listes de code libres, thématiques et mélangées. Pour que l'instrument reconnaisse la liste de code et puisse y accéder, elle doit être enregistrée sur la carte mémoire dans le répertoire "CODE" sous le nom *. CRF.

La disposition des touches et la procédure sont identiques au dialogue "Fichier de mesure". Seule exception : la fonction supplémentaire (COPIE).

On ne peut créer que des listes de code dites libres sur l'instrument.

Créer une liste de code avec le nom du fichier donné.

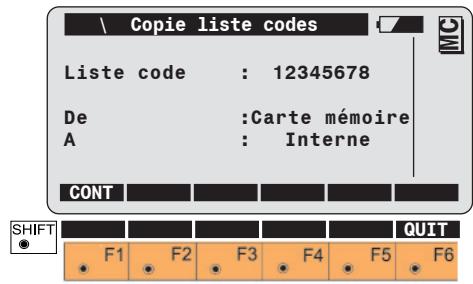

Cette fonction permet de copier une liste de code d'un support de données sur un autre.

Affichage de la liste de code sélectionnée ainsi que le "lecteur origine" et le "lecteur cible".

Copier la liste de code.

Les 3 dialogues généraux suivants sont utilisés à nouveau dans les descriptions pour les fonctions "IMPORT", "VOIR", "CHERCHE", et "SAISIE".

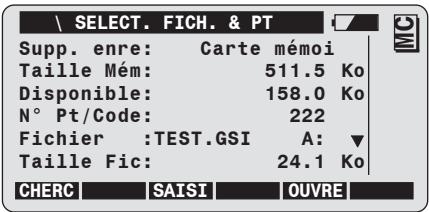

Choisir et chercher un fichier/point

Choix du nom de fichier et saisie du critère de recherche ainsi que du numéro complet de point ou de code.

F1 Démarrer la recherche dans le fichier courant. F3 Saisir les coordonnées. F5 Afficher les données trouvées.

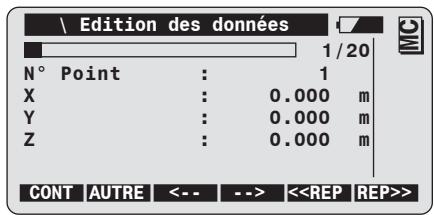

Affichage des données de point

Dans la première ligne, le graphique en forme de bâton indique la position du point au sein du fichier général. On peut aussi voir le numéro courant et le nombre total de blocs de données au sein du fichier.

Validation des valeurs affichées.

Démarrer une nouvelle recherche de point. Saut à

l'affichage "Choisir et chercher fichier/point".

Affichage séquentiel des points vers le début de fichier.

Affichage séquentiel des points vers la fin de fichier.

Répetition de la recherche des numérios de point vers le de fichier, pour chercher des plusieurs fois enregistrés avec le numéro.

Répetition de la recherche des numérios de point vers le fichier, pour chercher des plusieurs fois enregistrés avec le numéro.

Insertion d'un bloc code (code, info1...8) dans le

fichier activé devant les dates de mesure affichées.

Saut au premier bloc dans le fichier. Cette

Toucher n'est pas active quand le bloc de données est le premier affiché.

Saut au dernier bloc dans le fichier. Cette

touche n'est pas active quand le bloc de données est le dernier affiché.

Suppression des données affichées.

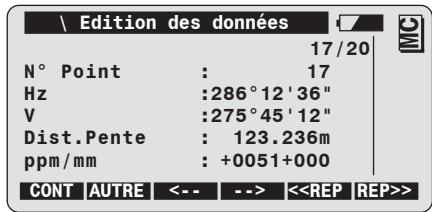

Affichage des données GSI

Les données sont affichées par point conformément au masque d'enregistrement utilisé au moment de l'enregistrement. Les données affichées peuvent être modifiées de point en point.

La touche et le déroulement sont identiques au dialogue “Données de point trouvées”.

Seule exception:

Efface les blocs de données affichés du

fichier. Un message apparait, pour confirmer que le bloc doit bel et bien être effacé.

Cette fonction recherche les coordonnées du point souhaité dans le fichier de données actuel. Il reçoit le premier bloc de données trouvé en début de fichier. Le bloc de données trouvé n'est ainsi pas affiché.

Si on ne trouve aucune donnée de point, un message apparait, informant qu'aucun point n'a été trouvé avec ce numéro de point. Avec "AUTRE", on appelle le dialogue "Sélectionner et rechercher Fichier/Point". Le fichier de la recherche de données peut être modifié et/ou on peut saisir un nouveau numéro de point.

On peut saisir les données manquantes avec "SAISI".

Cette fonction cherche les coordonnées du point souhaité dans le fichier de données actuel. Elle prend le premier bloc de données trouvé en début de fichier. Le bloc de données trouvé est à chaque fois affiché.

Si on trouve des données de point, se référer au dialogue "données de point trouvées". Avec "CONT", on réceptionne les valeurs affichées et termine la fonction.

Avec "AUTRE" on appelle le dialogue "Sélectionner et chercher fichier/point". Le fichier de

Si on ne trouve aucune donnée de point, un message apparait, informant qu'aucun point n'a été trouvé avec ce numéro de point. Avec "AUTRE", on appelle le dialogue "Sélectionner et rechercher Fichier/Point". Le fichier de la

On peut saisir les données manquantes avec "SAISI".

Cette fonction cherche les données du point souhaité dans le fichier courant de mesures. L'utilisateur a la possibilité d'afficher les données de la carte mémoire au sein d'un fichier sélectionné et d'effacer les blocs de données. Les points uniques et les points enregistrés plusieurs fois peuvent être recherchés, affichés et effacés. C'est le dernier point qui est automatiquement affiché dans le fichier. Si l'édition de données est autorisée, on peut modifier les nombres de point, informations codées, attributes, hauteurs d'instrument et de reflecteur. Les données de mesure propres comme les directions et les distances ne peuvent être modifiées.

Pour activer le dialogue "Sélectionner et chercher le fichier/point", cf. le dialogue correspondant.

Si on ne trouve aucun point/code, apparait un message indiquant qu'aucun point/code n'a pu être trouvé dans le fichier de mesure courant.

Si on trouve un point/code, cf. le dialogue “Données GSI trouvées”.

La recherche de données enregistrées peut être simplifiée. Au lieu d'utiliser le numéro complet de point, on peut employer un caractère neutre. Dans le TPS1100, au lieu de la traditionnelle "*", on entre un ".". Il n'y a pas d'entrée correspondant au "?".

Exemple d'utilisation:

Entrée	Résultats	Remarques
11.	11, 110, 1101, 11ABC5, 111111	Après 11, nombre illimité de caractères
.11	11, ABC11, 11111	Avant 11, nombre illimité de caractères
1.0	10, 100, 1ABCD0, 11111110	Entre 1 et 0, nombre illimité de caractères
.10.	10, 3410ABC, 111110, 1000000	Il faut que 10 apparaisse au moins une fois.
.1.0.	10, 341ABC0, 1123Z0Y, 1001A000	Il faut que 1 soit devant 0 au moins une fois, et entre ces chiffres, le nombre de caractères est illimité.

Si un numéro de point avec un caractère neutre est donné à la place du numéro complet de point, la recherche de données contrôlée démarre et le premier bloc de données concordant est affiché. Le déroulement de la recherche est le même qu'avec un numéro complet de point.

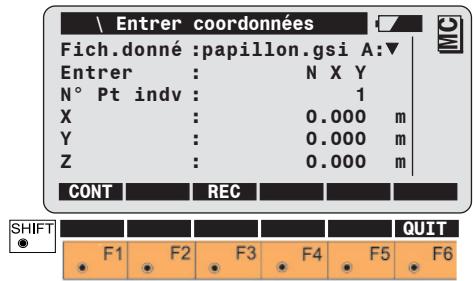

Cette fonction permet de saisir des coordonnées de points et de les enregistrer dans le fichier courant.

Cette fonction permet la conversion des coordonnées (N, X, Y, Z).

Cette conversion se fait entre 3 formats possibles :

• GSI (format standard Leica) = *.GSI
• ASCII (fichiers de données de texte normaux ACSII) =. ASC TDS (Tripod Data Systems) =. CR5

Après avoir appelé la fonction, le dialogue suivant apparait. Il permet de sélectionner rapidement le fichier d'origine et son format ainsi que la saisie du nom et du fichier cible (fichier de sortie) et son format.

F1 Réception des données du point dans la fonction appelante. F3 Les données du point sont placées et enregistrées dans le fichier courant. La hauteur est enregistrée seulement si une valeur est saisie.

Cheminée source

Sélection du réseau pour le fichier d'origine.

Fich. source

Sélection du nom du fichier original.

Format

Sélection du format.

Les formats suivants sont disponibles : GSI8, GSI16, ASCII, TDS sequential, TDS non-sequential.

Sélection du répertoire pour le fichier de sortie.

Fich. sortie

Saisie du nom pour le fichier de sortie.

Format

Sélection du format de fichier.

Démarrer la conversion.

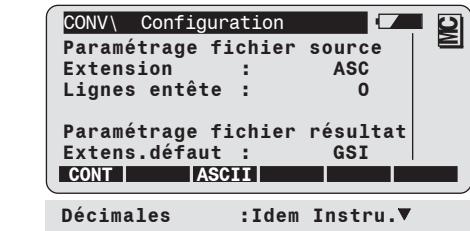

Appel de la configuration.

Paramétrages du fichier d'origine ext. fich

Détermination de l'extension du fichier

Lignes d'entête

Détermination du nombre de lignes, qui doivent être sautées en début de fichier d'origine, c.-à-d. qui ne doit pas être converties.

Paramétrage fichier résultat extens. défaut

Détermination de l'extension du fichier

Décimales

Détermination du nombre de décimales lors de la sortie, si ce n'est pas défini par le format (comme par ex. GSI). On peut désirer entre « instrument » ou “ 0,...,6 places de décimales ”

Retour au dialogue de conversion.

Appel du dialogue de configuration ASCII.

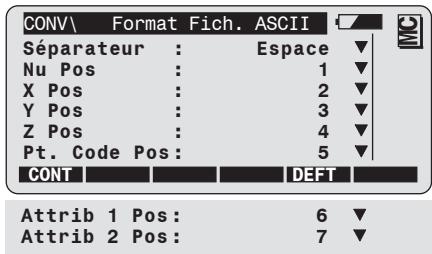

Dialogue de configuration ASCII

Le dialogue ASCII permet de définir le format ASCII qui est valable aussi bien pour des fichiers sources ASCII que pour des fichiers cibles ASCII.

Séparateur

Définir les séparateurs entre les données lors de la sortie (espace, virgule ou tabulateur).

Nu pos, x, y,... position

Il est nécessaire de déterminer la position de chaque composant au format ASCII (choix entre "aucune" ou 1,...,10).

Retour aux valeurs standard (voir ci-dessus).

Dialogue de fin

Le dialogue de fin indique la fin de la conversion. Il donne à l'utilisateur une vue d'ensemble des cibles converties ou non.

Points convertis

Indique le nombre de lignes converties correctement.

Lignes non converties

Indique le nombre de lignes n'ayant pas été converties.

Démarrer une nouvelle conversion. Appel du

dialogue de conversion.

Quitter la fonction.

Formater la carte mémoire revient à effacer

irrémediablement toutes les données et répertoires!

1. Confirmer le formatage. La capacité de la carte mémoire terminée automatiquement et see conformément.

Interruption de la fonction "Formater carte mémoire".

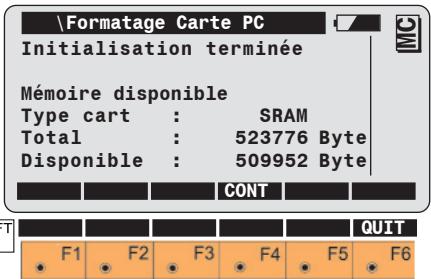

Au terme du formatage, la capacité de mémoire totale et la zone-mémoire disponible de la carte s'affichent. L'écart entre la capacité de mémoire totale et la zone-mémoire disponible est utilisé pour la gestion des répertoires.

Affichage du type de carte SRAM ou ATA-Flash)

Affichage de la capacité globale de la carte et de la plage de mémoire utile.

Affichage de la fonction protégée :

Affichage de la capacité de la batterie : OK ou FAIBLE (si cet affichage apparaît, il faut changer immédiatement la batterie de la carte mémoire).

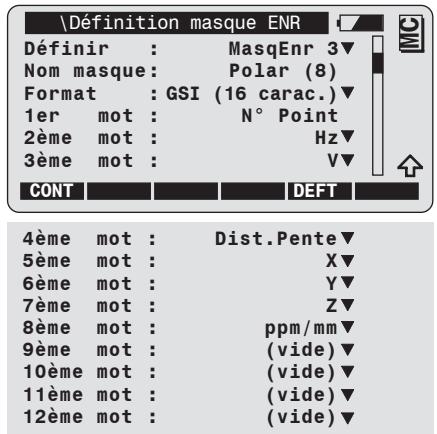

Activer la fonction "définition masque ENR

On peut définir 5 masques d'enregistrement pour les mesures et un masque d'enregistrement pour placer les données de station.

La première ligne du numéro de point est invariable. Pour les 11 autres lignes, on peut désirer les données de mesure dans une liste.

F5 Règle le masque REC actuel sur “Standard”, soit le masque REC défini à l'origine.

Contrairement au masque d'affichage, les paramètres d'enregistrement ne peuvent être sélectionnés plusieurs fois.

Si des informations sont enregistrées sous forme

d'attributs, ils doivent être définis dans le masque d'enregistrement. Si les attributs sont aussi définis dans le masque d'affichage, l'information peut être directement modifiée dans le dialogue de mesure.

Les masques

d'enregistrement standard

ne correspondant pas aux masques d'affichage standard. Le masque d'enregistrement ne comprend par ex. aucune hauteur de réflecteur. Si la hauteur du point visé devait être contrôlée au bureau, il faudrait ajouter au masque d'enregistrement le mot "Ht RFl.".

Activation de la fonction à partir du dialogue "Affichage Mesure".

On peut définir 3 masques d'affichage.

La première ligne, celle du nombre de point, reste inchangée. L'utilisateur peut sélectionner, à partir de liste des, les données qu'il souhaite affecter aux 10 autres lignes.

À chaque ligne peut être attribuée n'importe quelle donnée sélectionnée.

F5 Règle le masque d'affichage courant sur "standard", c.-à-d. sur le masque d'affichage défini à l'origine.

Liste complète des paramètres d'affichage et d'enregistrement

Seulement dans le masque d'enregistrement

WI-Nr.	Paramètre	Description
--	/(vide)	Interligne
--	Affichge-V	Affichage et mode d'affichage de l'angle V au zénith, dans le plan l'horizontal ou en %
(*) 72	Attribut 1	Les attributes (1-8) sont des informations liées aux codes points, ets, utilisées pour le traitement des données de mesure. Les informations alphanumériques pour les attributes 1-8 peuvent être entrées dans l'affichage de mesure.
(*) 73	Attribut 2	Chacun des ces attributes peut containir jusqu'à 8 (16) caractères alphanumériques. Contrairement aux mots CODE, les attributs sont toujours enregistrés dans le bloc de mesure, s'ils ont été définis dans le masque d'enregistrement.
(*) 74	Attribut 3	Lorsque la station est sauvégardée, le numéro du point de raccordement est enregistré dans l'attribut 8.
(*) 75	Attribut 4
(*) 76	Attribut 5
(*) 77	Attribut 6
(*) 78	Attribut 7
(*) 79	Attribut 8
41	Code	Les blocs de codes seront à la sauvégarde d'informations additionnelles nécessaires pour le traitement de données de mesure. Ils sont enregistrés dans des propres blocs, indépendant du bloc de données de mesure et contiennent au moins un mot CODE et jusqu'à 8 d'autres informations (Info 1 ...8).
(*) 71	Code Point	Affichage du code du point courant
--	Code Précd	Affichage du dernier code enregistré
(*) 58	Cste.Add.	Constante de prisme
--	Date	Affichage de la date actuelle
(*) 33	Dénivellée	Dénivellée entre le point de la station et le point visé en prénant en compte la hauteur de l'instrument et du réflècteur.
--	Descr. Code	Description du code courant
--	Descr.CdPt	Description du code du point courant
(*) 32	Dist. Horiz	Distance horizontalale (distance inclinée réduite)
--	Fich.Donne	Afficher, sélectionner, étabir et modifier un job de données
(*) 31	Dist. Pente	Distance inclinée ( ppm et constante de prisme déjà corrigés )
--	Exc Alti	Décalage de hauteur du point visé courant
--	Exc Radial	Décalage de longueur du point visé courant par rapport à la ligne de visée
--	Exc Trans	Décalage de largeur du point visé courant par rapport à la ligne de visée
--	Fich. Mesur	Afficher et sélectionner un job de mesure
--	Fich.Donné	Afficher et sélectionner un job de données
--	Fich.Donné	Afficher, sélectionner, étabir et modifier un job de données
--	Fich.Mesur	Afficher, sélectionner, étabir et modifier un job de mesure
--	Half line space	Demi-interligne
--	Heure	Heure indiquée par l'instrument
(*) 88	Ht. Instr.	Hauteur de l'instrument
(*) 87	Ht. Réfl.	Hauteur du réflecteur
(*) 21	Hz	Direction horizontal
--	Incrément	Incrément courant pour augmenter le numéro du point
42	Info 1	Informations additionelles pour le code. Chacune de ces informations peut être corrigée et contenir jusqu'à 8(16) caractères alphanumeric.
43	Info 2
44	Info 3
45	Info 4
46	Info 5
47	Info 6
48	Info 7
49	Info 8
--	Listecodes	Afficher, sélectionner, étabir et modifier des listes de codes
--	Listecodes	Afficher et sélectionner des listes de codes
--	Masq-Enreg	Affichage et sélection du masque d'enregistrement courant
--	Masque. Affch	Masque d'affichage courant
--	Mode Exc	Mode
(*) 52	n / s	Nombre de la moyenne des distances et l'écart type en millimètre.
--	N° Dern. Pt	Affichage du dernier numéro du point enregistré
(*) 11	N° Point	Numéro du point courant (nummer courant ou numéro individuel du point)
(*) (11)	N° PT incré	Nombre du point courant
(*) (11)	N° Pt indv	Numéro individuel du point
--	N° Réf.	Numéro du point de raccordement courant
--	N° Station.	Numéro du point de station (alphanumérique)
--	Nom Réfl.	Affichage du réflècteur courant
--	ppm atm.	PPM atmosphérique
--	ppm geom.	PPM géométrique
(*) 59	ppm total	Correction totale ppm
(*) 51	ppm/mm	Correction totale ppm et constante de prisme
--	Prog-Mesur	Afficher et sélectionner des programmes de mesure
--	PtCodprécié	Affichage du code du dernier point enregistré
--	Réflècteur	Affichage et sélection du réflècteur courant
--	Type cible	Affichage du type de cible courant, sans ou avec réflècteur
(*) 22	V	Angle vertical
(*) 81	X	X du point visé
(*) 84	X-Station	X de la station
(*) 82	Y	Y du point visé
(*) 85	Y-Station	Y de la station
(*) 83	Z	Hauteur du point visé (Z)

Puisque les paramètres d'enregistrement et

d'affichage ne peuvent être définis indépendamment les uns des autres, veiller à ce que le masque d'enregistrement renferme tous les paramètres nécessaires à l'exploitation.

Si on définit dans le masque d'affichage les coordonnées

"X" (est) puis "Y" (nord), et que l'affichage de coordonnées soit sur "X/Y", c'est d'abord la coordonnée "X" puis "Y" qui apparaît dans le mode de mesure. Il faut cependant différencier quatre cas pouvant prêter à confusion avec le masque d'affichage et l'affichage du mode de mesure.

MasqAffch	Aff.coord.	Affichage dans mode mesure	Changements
X=EST/Y=NORD	X=EST/Y=NORD	X=EST/Y=NORD	aucun
X=EST/Y=NORD	Y=NORD/X=EST	Y=NORD/X=EST	oui
Y=NORD/X=EST	X=EST/Y=NORD	Y=NORD/X=EST	aucun
Y=NORD/X=EST	Y=NORD/X=EST	X=EST/Y=NORD	oui

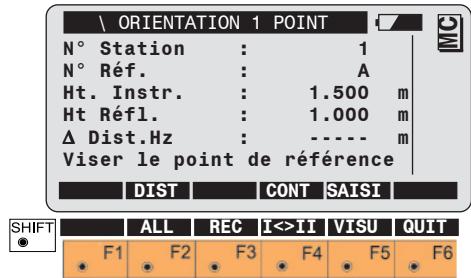

Orientation sur 1 point

Dans cette fonction, on a regroupé dans un dialogue toutes les données importantes pour la mise en station de l'instrument.

Activation de la fonction dans le dialogue "1er affichage".

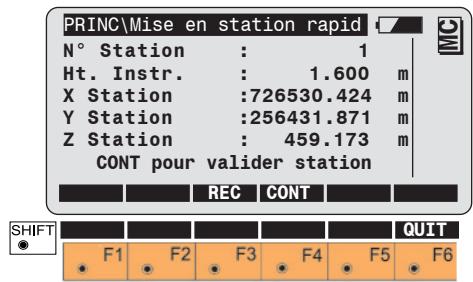

Entrée des numéros des points de station et du point de rattachement. Le point en question est recherché dans le fichier de données et en cas de succès, ses coordonnées seront affectées sans être affichées.

Après l'entrée des hauteurs d'instrument et de réflecteur, viser le point de rattachement et mesurer la distance et/ou la direction.

F2 Mesurer la distance. La différence entre la distance mesurée et cette calculée est affichée.

F4 Mesurer la direction, sans enregistrer la mesure. Le cercle gradué est orienté.

F5 Entrée des coordonnées de station ou du point de rattachement via le clavier. Cf. chapitre "Gestion de données".

SHIFT F2 Mesurer la distance et la direction et enregistrer le bloc de mesure. Le cercle gradué est orienté. La différence entre la distance calculée et celle mesurée est affichée.

SHIFT F3 Mesurer la distance et le cas échéant, enregistrer la distance. Le cercle gradué est orienté.

SHIFT F5 Activer la recherche de données contrôlée dans le fichier de données. Cf. chapitre "Gestion de données".

F3 Les données de station sont validées et enregistrées dans le fichier de mesure.

F4 Les données de station sont validées.

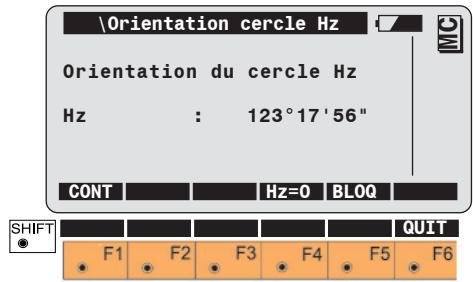

Active la fonction "Régler/saisir la direction (Hz0)".

Viser précisément le point de rattachement. La direction doit toujours être définie en position I.

Orienter le cercle horizontal sur 00' 00" (0.0000 gon) ou entre une valeur connue.

Règle Hz sur 0^ 00' 00''.

Au lieu d'entrée une valeur, on peut paramétrer une valeur en tournant l'instrument.

Maintenez la valeur (calez le cercle gradué).

Viser précisément le point de rattachement.

Libérez le cercle gradué.

Cette fonction est utilisée au sein d'un autre dialogue, donner la direction Hz.

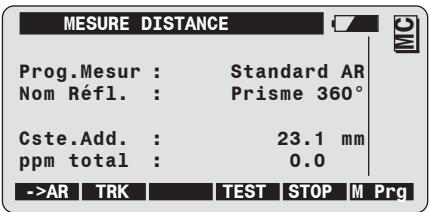

Lors de la mesure de distance, on affiche le dialogue suivant :

On affiche le programme de mesure actuel, le réflecteur courant, la constante d'addition actuelle (constante de prisme) et la valeur ppm totale.

F1 Commuter entre l'infrarouge (Avec Réflecteur, AR) et laser rouge (Sans Réflecteur, SR).

Activation du mode Tracking (Si le mode "mesure

standard" est paramétré), ou activation du mode Tracking rapide (Si le mode "mesure rapide" est paramétré).

Active le Test EDM (signal et fréquence).

Arrête le programme de mesure actuel.

Appel de la fonction "sélectionner programme de le EDM, type de cible et de leur".

Infrarouge:

Mesure standard.

Mesure normale de distance (DIST).

Temps de mesure 1.0 seconde.

Mesure rapide.

Mesure rapide de distance (RAPID)

Précision 5mm + 2ppm

Temps de mesure 0.5 seconde.

Tracking standard.

Mesure en continu (TRK).

Précision 5mm + 2ppm

Temps de mesure 0.3 seconde.

Tracking rapide.

Mesure continue (RTRK).

Précision 10mm + 2ppm

Temps de mesure < 0.15 seconde.

Mesure moyenne.

Mesures répétitives en mode de mesure standard avec affichage du nombre de mesure de distance du milieu continu, de l'écart-type de la distance déterminée.

Lors de mesures de distances courtes au

Mode infrarouge. Il est possible que l'instrument vise une surface réfléchissante au lieu du prisme (par ex. en cas de cibles bien réfléchissantes comme des panneaux de signalisation). Dans ce cas, il faut prendre en compte que la distance mesurée est corrigée avec la constante d'addition du réflecteur activé.

Sans réflecteur et longue portée : (laser rouge)

Mesurenormale.

Mesure de distance normale (DIST).

Précision 3mm +2ppm.

Mesure moyenne.

Mesures répétitives en mode de mesure normale.

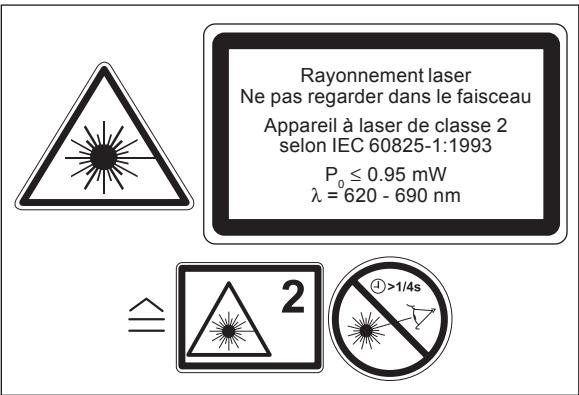

Avertissement: (uniquement pour instruments avec longue portée)

Sans réflecteur:

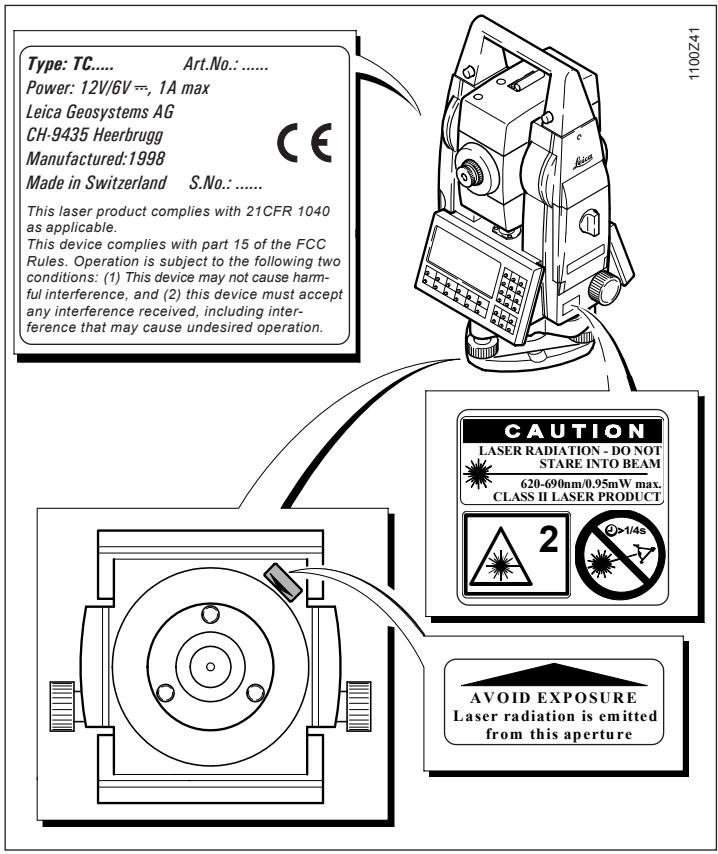

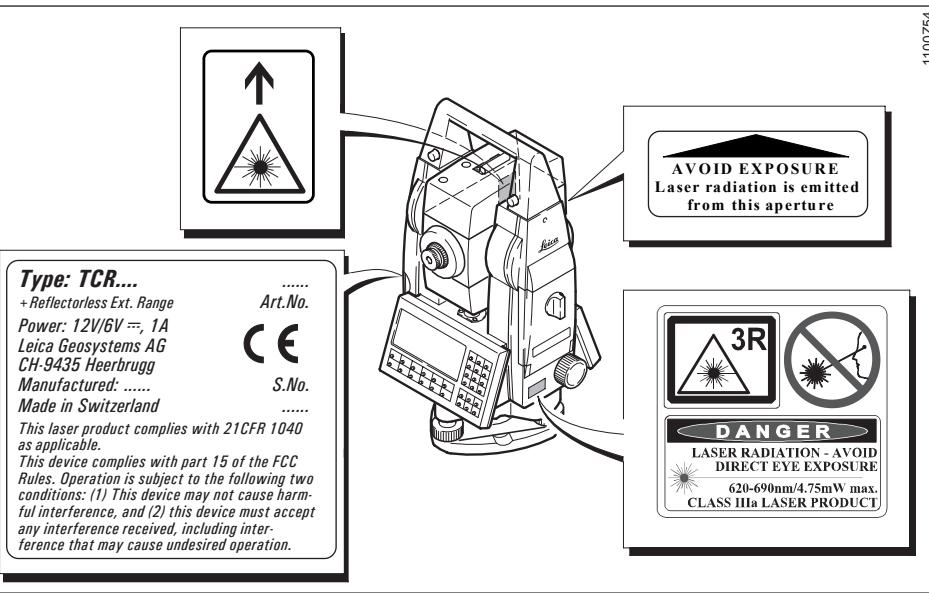

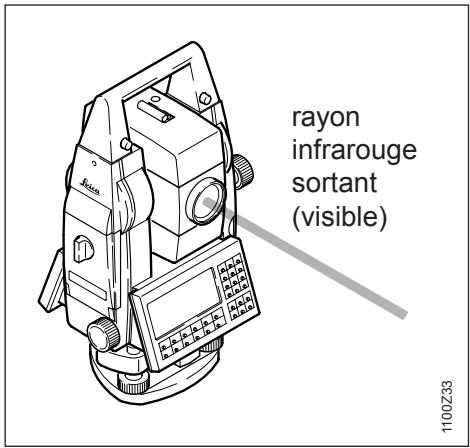

Le rayon laser visible doit uniquement être utilisé à l'intérieur de périmètres surveillés (cf. "Consignes de sécurité") et le parcours du rayon doit se terminer sur des matériaux de forte dispersion.

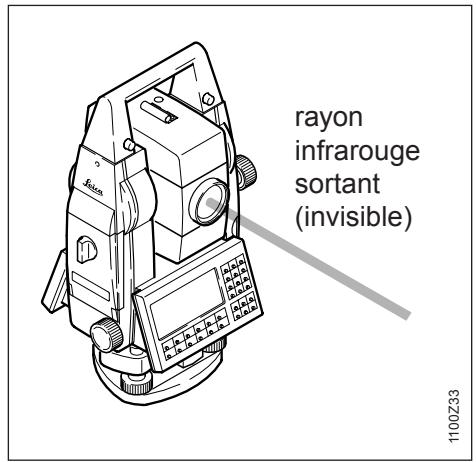

Longue portée sur prismes :

Utiliser ce mode uniquement au-delà de 1000 m (3300 ft) de la lunette. Il est interdit de rester dans le trajet de mesure jusqu'à 1000 m (= périmètre surveillé) (cf. "Consignes de sécurité").

Sélection du type de cible

Cette cible n'apparaît que pour les instruments sans réflecteur. On peut choisir entre "pas de réflecteur" et "prisme ou feuille".

Le mauvais réglage du type de cible conduit à des résultats erronés.

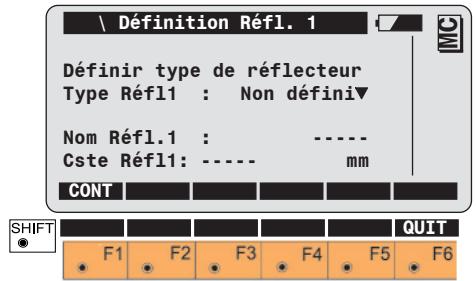

Sélection du prisme

Affichage du réflecteur courant, et de la constante d'addition s'y rapportant.

Appel de la fonction “Régler/définir les prismes”

Le mauvais réglage du prisme conduit à des résultats erronés.

Activer une mesure de distance avec infrarouge (avec réflecteur). Les réglages ATR/LOCK utilisés antérieurement seront également réactivés.

Activer une mesure de distance sans réflecteur.

[>STD] Activer une mesure simple standard. [>TRK] Activer une mesure de distance continue.

[RTRK]

Activer une mesure de distance continue et rapide.

[>RAPD]

Activer une mesure de distance simple et rapide.

Active la fonction "PRISM" dans la fenêtre "Données prisme".

Sélection du prisme et réglage de la constante.

Le mauvais réglage du prisme conduit à des

résultats erronés.

L'opérateur a la possibilité de définir les noms et constantes d'addition de 3 prismes, et d'indiquer également le type de prisme. Les constantes doivent être introduites en millimètres [mm]. Les constantes du prisme pour des prismes d'une marque différente que Leica doivent être définies sur une distance de calibrage. Afin de pouvoir activer le réflecteur, il faut d'abord sélectionner "réflecteur" ou "feuille réfléchissante".

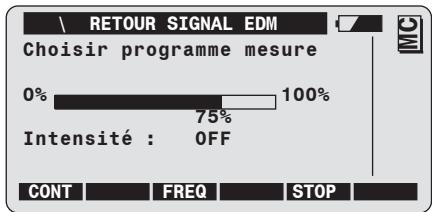

Affichage de l'intensité du signal ou de la fréquence de mesure.

F3 Commutation entre l'affichage de la fréquence de mesure et l'intensité du signal. L'affichage de la fréquence de mesure est analogue à l'affichage ci-dessus.

F5 Fin de la fonction et retour à l'affichage précédent.

L'intensité du signal est fonction de la fréquence des signaux sonores. La barre d'intensité noire se déplace à droite vers 100% en fonction de l'intensité du signal. Déjà un signal faible permet d'effectuer des mesures de distance.

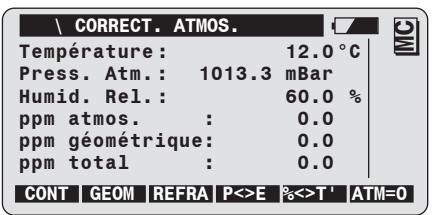

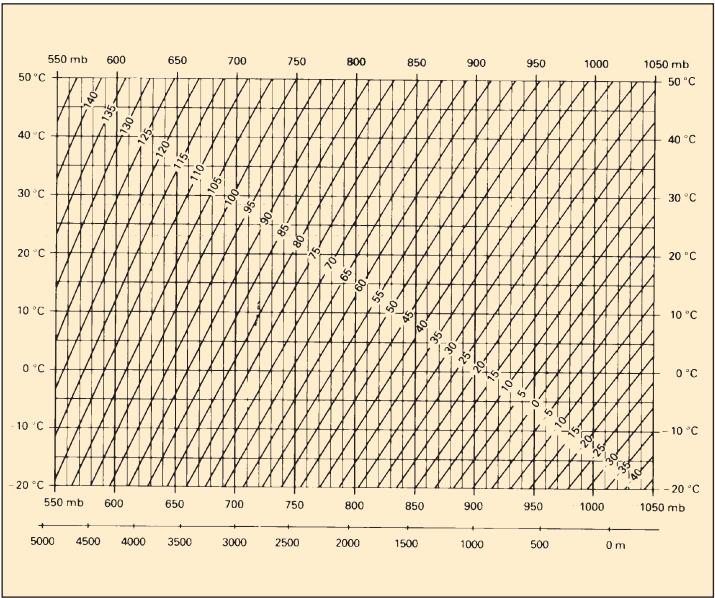

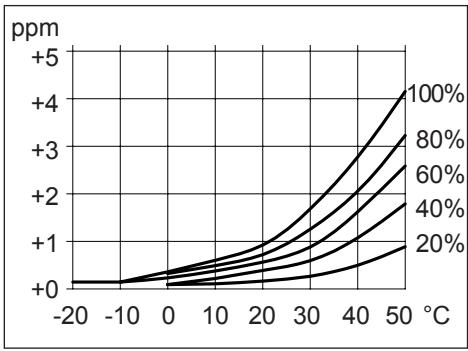

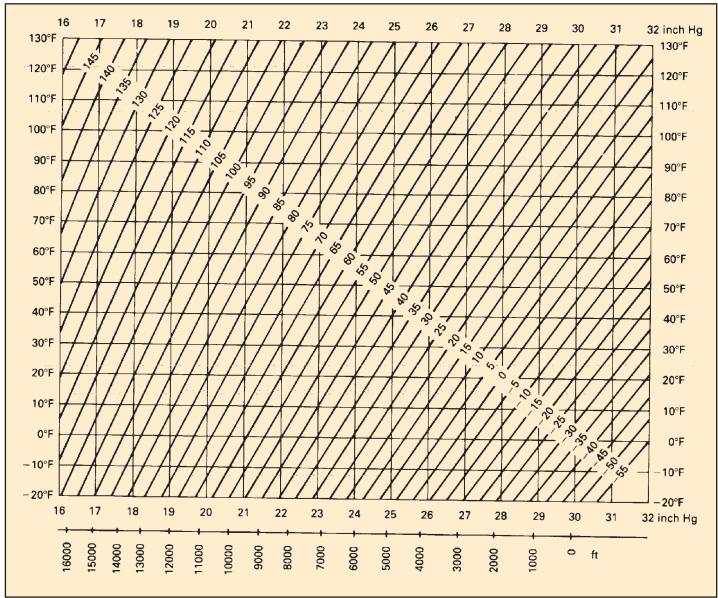

Il existe deux types de corrections : la correction atmosphérique (ppm atmos.) et la correction géométrique (ppm géom.). Les résultats de mesure tiennent compte de la somme de ces corrections.

La correction atmosphérique est définie au moyen de la température, de la pression ou de l'altitude au-dessus du niveau de mer moyen et de l'humidité relative ou de la température humide.

F2 Entrées des corrections géométriques.

Entrées des corrections de la réfraction.

Commute entre les zones: Pression atmosphérique et au-dessus du niveau de mer

Commute entre les zones: Humidité relative et nature humide.

Fixe la correction ppm atmosphérique sur "0.00".

(Les différents paramètres sont régés sur les valeurs de l'atmosphère courante qui correspondent à la correction ATM=0).

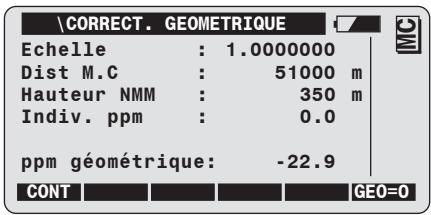

Correction géométrie

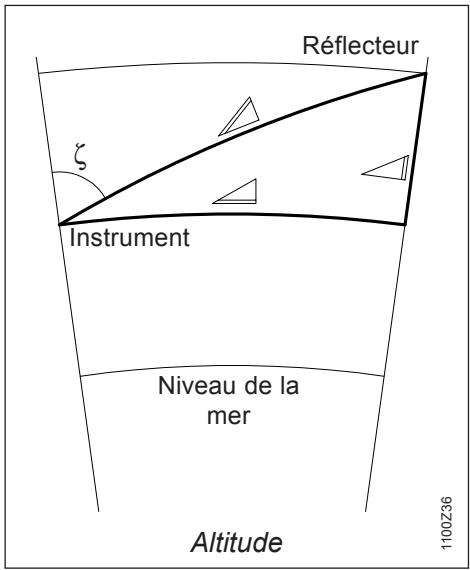

Les corrections géométriques se rapportent à l'altération due à la projection et à l'altitude au-dessus du niveau de référence. Le calcul de la correction ppm géométrique se base sur les formules utilisées pour la projection transversale de Mercator. Les différents paramètres comprennent le facteur d'échelle sur la ligne de projection (méridien de reference, Gauss-Krüger = 1.0, UTM = 0.9996, etc.), la déviation de la zone mesurée par rapport à la ligne de projection, l'altitude au-dessus du niveau de reference (en général, niveau de mer moyen) et une correction d'échelle supplémentaire.

La distance sans distorsion due à la projection est

utilisée pour déterminer la dénivelée. La correction de l'échelle effectuée individuellement s'applique cependant à la distance.

Avec la correction individuelle de l'échelle, il est également possible d'entrer toute la correction géométrique.

ppm Hauteur NMM : 0.0 ppm projection : 0.0

F6 Règle la correction ppm géométrique sur "0.00".

L'échelle de la ligne de référence est fixée sur "1.0000000". Les autres paramètres sont régés sur "0.00".

Correction de la réfraction

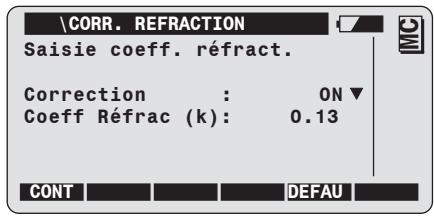

Le coefficient de réfraction est pris en compte au moment du calcul de la dénivelée.

Positionner le coefficient de réfraction sur les valeurs standard.

Pour des applications standards, seule la correction atmosphérique est effectuée pour la distance. Les corrections géométriques et d'altérations dues à la projection sont sur "0.00". Les altitudes sont réduites avec un coefficient de refraction standard.

Activation de la fonction "PPM" dans le dialogue "Données prisme".

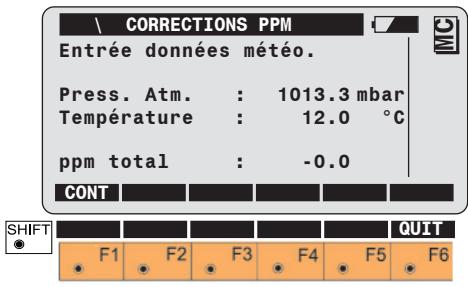

Entrée de la pression atmosphérique et de la température ou entrée de la valeur ppm. Les valeurs pour la pression et la température sont effacées.

Les données affichées ci-dessus sont celles du masque d'affichage standard.

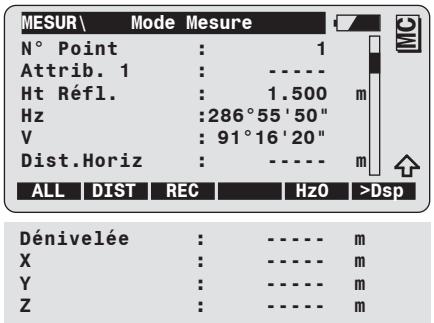

F3 Enregistre le bloc mesure selon le masque d'enregistrement actif. La dernière distance enregistrée est également enregistrée.

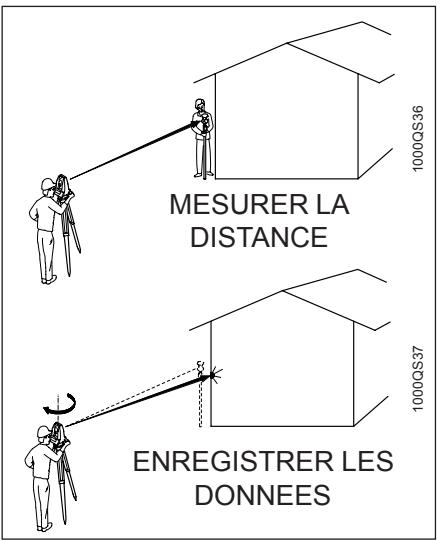

Ce procédé permet de viser un autre point avec la lunette entre la mesure de distance et d'angle, et ainsi d'utiliser plusieurs points pour la mesure de distance et d'angle. Il est ainsi possible d'enregistrer des points inaccessibles, p. ex. coins de bâtiment, grilles cachées par des haies, etc.

L'angle V (calculé après la mesure de la distance) et la direction horizontale courante sont utilisées pour les calculs dépendant de la distance. C'est pourquoi les altitudes et les dénivelées calculées sont figées et que les coordonnées pour les valeurs X et Y (Est et Nord) selon la nouvelle direction Hz sont à nouveau calculées avec la dernière distance mesurée.

L'angle V affiché correspond à la position de la lunette à la fin de la mesure de distance. L'angle V reste inchangé jusqu'à ce que la mesure ait été enregistrée, que le dernier point enregistré ait été appelé, qu'une nouvelle distance ait été mesurée ou que ait été pressé.

Lorsque des tirets (-----) sont affichés dans les zones Distance ou Altitude et/ou Dénivelée, l'angle V est actualisé en continu.

Si, après une mesure de distance, on modifie des données ayant une influence sur la distance mesurée ou sur l'altitude (par ex. PPM, constante de prisme, hauteur de réflecteur et paramètres de réfraction), les valeurs liées à ces données sont automatiquement recalculées.

La mesure de l'angle horizontal est effectuée après la mesure de distance. Les données sont directement enregistrées. Le bloc de mesure enregistré correspond au masque d'enregistrement actif.

Les données de la station (numéro de point, coordonnée X, coordonnée Y, altitude de station, hauteur de réflecteur et hauteur d'instrument) sont enregistrées dans le fichier de mesure du support actif. Les coordonnées sont les coordonnées de la station.

Autre position de lunette. Affichage de DHz et DV. Si on tourne l'instrument de sorte que cette valeur soit sur "0.000", la cible est à nouveau visible dans la lunette. Cette aide à la visée est très avantageuse en cas de mauvaises conditions de visibilité.

L'instrument peut être déplacé après le premier enregistrement de données. Il suffit d'attendre le signal sonore (troisième bip) après avoir activé la touche ALL.

Pour les instruments motorisés, l'instrument se met automatiquement dans l'autre position de lunette.

Les données sont enregistrées dès que la distance a été mesurée. Une fois les données enregistrées, la distance et celles des données tributaires de la distance sont remplies de tirets (----). Ceci indique que les données ont été enregistrées.

Règle le dernier numéro de point enregistré comme étant le point courant.

Cette fonction efface le dernier bloc GSI du travail de mesure courant. Si le dernier bloc est un bloc de mesure (débutant avec WI11), alors "SupPt" s'affiche. Si le dernier bloc est un bloc de code (débutant avec WI41), alors "SupCd" s'affiche.

Saisie manuelle de distances horizontales, déterminées par exemple au moyen d'un ruban de mesure. Une fois introduite et validée, la distance horizontale est rectifiée sur la base de la correction géométrique et ensuite affichée. Après introduction de la distance, l'angle V est de (100 gon) ou (300 gon). Les coordonnées sont calculées au moyen de la distance horizontale corrigée, de l'angle Hz actuel et de l'angle V. Les altitudes sont toujours rectifiées en tenant compte de l'influence de la courbure terrestre et, selon la configuration, de l'influence de la réfraction.

La hauteur du réflecteur est réglée ponctuellement sur

celle de l'instrument, et la différence altimétrique est toujours de "0.00".

La distance suivant la pente est égale à la distance horizontale.

(pour les instruments motorisés, uniquement)

La lunette est automatiquement dirigée sur le dernier point enregistré. Disponible uniquement quand un point est enregistré après l'allumage.

[VLIB]

Cette fonction active le mode "Libre" de l'angle V pour les mesures consécutives. Au mode "Libre" l'angle vertical est continuellement actualisé avec le mouvement de la lunette.

[VFIX]

Cette fonction active le mode "Fixe avec DIST" de l'angle V pour les mesures consécutives. Au mode "Fixe avec DIST", l'angle vertical reste bloqué pendant que l'angle horizontal continue à être actualisé.

Après une mesure de distance, l'angle vertical, la dénivelée, la dénivélée et la rune de hauteur sont affichés à valeurs courantes. La dénivelée, la dénivélée et la rune de hauteur du point visées calculés avec la distance horizontale et l'angle vertical. La fonction REC enregistre affichées dans le fichier nature.

Fonction [VRUN]

Cette fonction efface la dernière distance mesurée et débloque l'angle vertical.

(Simplement disponible avec une configuration spécifique)

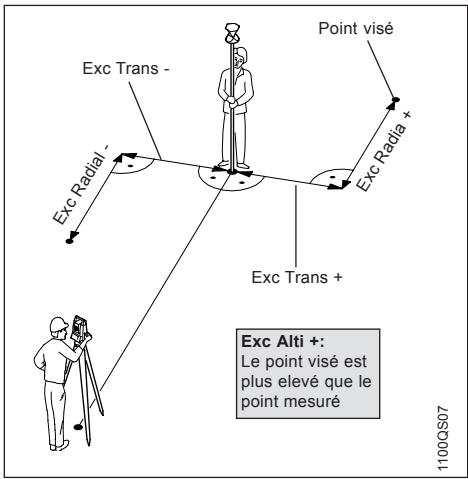

Lorsqu'il est impossible de positionner le réflecteur directement ou, lorsque le réflecteur ne peut pas être visé directement, il existe la possibilité d'entrer les valeurs de décalage. Toutes les valeurs affichées et enregistrées sont calculées en fonction du point visé.

Lorsqu'on sélectionne "Permanent" au "mode Exc", les valeurs d'excentricité de la cible restent affichées après l'enregistrement. Lorsqu'on sélectionne "Annule après REC", les valeurs seront mises à "0.000".

Avec cette fonction, on peut commuter entre les masques d'affichage. Si on ne définit aucun ou juste un seul masque d'affichage, cette touche de fonction n'apparaît pas.

Cette fonction permet de changer entre le numéro de point individuel [INDIV] et courant [COU].

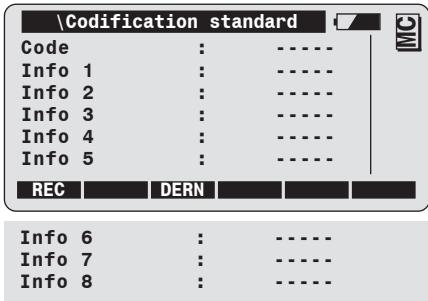

Codage standard (sans liste de code)

Les blocs de code seront à enregistrer des informations supplémentaires pour le traitement ultérieur des mesures. Elles sont enregistrées dans des blocs distincts et se composent au moins du numéro de code et de 7 autres informations (Info 1...8). Chacune de ces informations peut contenir jusqu'à 8 (ou 16) caractères alphanumériques pouvant être édités.

Les mots d'information contenant "---" ne sont pas enregistrés.

La fonction code peut être appelée en général chaque fois qu'il est possible d'effectuer un enregistrement. Outre le mode mesure, elle est disponible dans la plupart des programmes d'application.

CODE appelle la codification standard (Code, Info 1...8) si aucune liste de codes n'a été entrée.

F1 En cas d'introduction d'un nouveau code ou d'utilisation de F3, la fonction "REC" est affectée à la touche F1. Seuls les éléments contenant des informations sont enregistrés.

La codification standard (Code, Info 1...8) est enregistrée dans des blocs distincts en format GSI et rattachés au fichier de mesure à la suite de la dernière mesure mémorisée. Elles ne font pas partie des blocs mesure (masques d'enregistrement).

Appel du dernier code enregistré et du mot info.

WI pour l'enregistrement

Code: WI 41

Info 1-8: WI42-49

Codage de point (sans liste de code)

Pour enregistrer des informations supplémentaires dans le bloc de données de mesure, on utilise dans le TPS1100 les Remarques (mots REM). Avec le TPS1100, elles sont maintenant remplacées par “Code Point” et “Attrib. 1-8”.

WI pour l'enregistrement :

Code de point : WI 71

Attrib. 1-8: WI 72-79

Codage standard avec liste de code

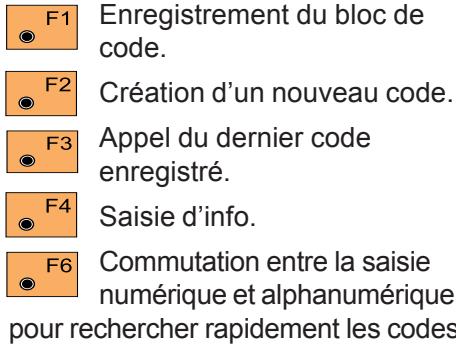

Cette fonction est active si on a choisi une liste de code standard.

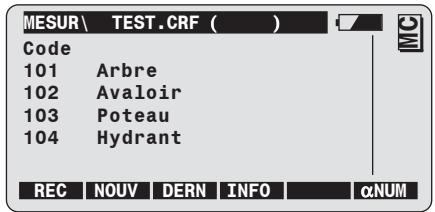

Avec la touche fixe CODE on appelle la liste de code.

Codage de point avec la liste de code

Cette fonction est active si on désigne une liste de code Point. Dans le dialogue de mesure, on affiche dans la ligne Code Point la liste de code. On ouvre la liste par saisie directe ou en appuyant sur

Saisie de valeurs d'attributs.

Commutation entre la saisie numérique et

alphanumérique pour rechercher rapidement les codes.

Confirmation de la sélection.

Création d'un nouveau code de point.

Appel du dernier code de point.

Cette fonction permet d'enregistrer sur pression de touche un bloc de mesure et un bloc de code pour un code prédéfini (codage rapide). On peut ainsi appeler via les touches numériques jusqu'à 100 codes définis dans la liste de code (normalement 10 codes).

On allume et éteint le codage rapide avec "Qcod ^+ / Qcod -". Quand le codage rapide est actif, le symbole "éclair ^+ C" s'affiche dans le champ d'état en bas. En éteignant le codage rapide, le symbole disparaît.

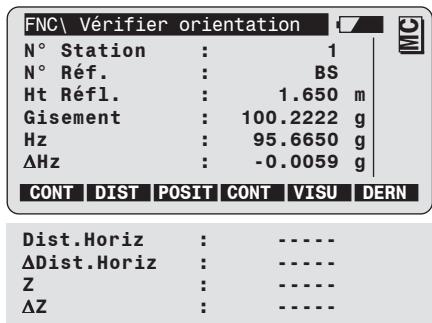

Cette fonction permet de vérifier l'orientation actuelle à l'aide d'un point de raccordement. Il est possible de redéfinir l'orientation.

Activer la fonction "Vérifier orientation".

Entrer le numéro du point de raccordement. Valider avec pour chercher le point dans le fichier de données. Lorsque le point a été trouvé, les coordonnées seront attribuées au point de raccordement. Le gissement nominal du point est également calculé et affiché.

Entrer la hauteur du réflecteur, ensuite viser le point de raccordement, puis mesurer la distance et/ou la direction et comparer le gissement avec Hz.

F1 Quitter le dialogue et continuer le travail.

F2 Mesurer la distance. La distance ainsi que la différence entre les distances calculée et mesurée au point de raccordement sont affichées.

F3 L'instrument se positionne automatiquement au point de raccordement entre. Seulement valable pour des instruments motorisés!

Après avoir terminé la fonction "Vérifier orientation", l'instrument retourne à la position initiale. Ceci est particulièrement utile pour toutes les applications RCS.

F4 Lorsque le point de raccordement a été visé avec exactitude, il est possible de redéfinir l'orientation avec "CONT".

F5 Chercher les coordonnées du point de raccordement dans le fichier de données. Les coordonnées sont affichées avant d'être validées.

F6 Lorsque l'orientation est vérifiée plusieurs fois, la touche "DERN" permet d'appeler le dernier point de raccordement avec son gisement nominal.

Paramètres de communication GSI

Ces paramètres sont utilisés pour la communication GSI avec l'instrument. La vitesse de transfert peut être fixée entre 2400 et 19200 bauds.

F5 Paramètres par défaut, indiqués ci-dessus.

Le manuel "Wild Instruments On-Line" fournit des indications détaillées sur la structure des commandes en ligne et des données. Le manuel est disponible chez votre représentant Leica Geosystems (disponible en anglais uniquement, n^ de commande G366-0en).

Paramètres de communication geocom

Le paramétrage de l'interface est valable pour le langage de "commandes GeoCOM". La vitesse de transfert peut être fixée entre 2400 et 19200 bauds. Tous les autres paramètres restent inchangés.

De plus amples informations concernant la structure des ordres et des données sont indiquées dans le manuel "GeoCOM Reference Manual". Ce manuel est disponible chez votre représentant Leica Geosystems (en anglais uniquement, n° commande G-560-0en).

La configuration des paramètres d'interface vaut pour la configuration en mode télécommandé. La vitesse de transfert va de 2400 à 19200 bauds. Toutes les autres valeurs sont invariables. Vous trouverez de plus amples informations sur le manuel d'utilisation séparé.

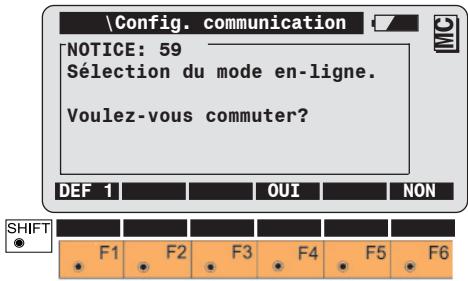

Avec le mode "Mode en-ligne (GeoCOM)", l'instrument dispose d'un mode qui assure la communication ou la commande avec une unité de saisie de données ou un PC via l'interface RS232 en utilisant les commandes GeoCOM.

F1 Appel des configurations pour les paramètres de communication GeoCom.

F4 Activation du mode en ligne (GeoCOM). À présent, l'utilisation de l'instrument s'effectue entièrement via l'interface. Pour une description plus détaillée des ordres de commande et de la structure de données, se référer au document "GeoCOM reference manual" (disponible en anglais uniquement, n° commande G-560-0en). On quitte le mode "en ligne GeoCOM" avec la touche "OFF" ( + ON).

F6 Retour ; mode “ en-ligne ” n'est pas activé.

Les instruments TCA/TCRA sont motorisés et dotés d'un système de localisation automatique de prisme ATR, qui est placé coaxialement dans la lunette. Ces instruments peuvent être dotés en option d'une aide à l'alignement EGL.

Ces instruments permettent d'effectuer automatiquement des mesures sur des prismes tout en évitant à l'opérateur l'effort nécessaire d'un pointé précis.

Le prisme est visé de façon approximative par le viseur de façon à ce que le prisme se trouve dans le champ visuel de la lunette. En effectuant une mesure de distance, l'instrument se déplace à l'aide des moteurs de façon à ce que le réticule se trouve au centre du reflecteur. Une fois la mesure de distance effectuée, les angles Hz et V sont mesurés par rapport au centre du prisme.

La détermination de l'erreur de localisation automatique ATR doit être effectuée comme pour toutes les erreurs d'instrument (voir "Contrôle et ajustement").

Les mesures avec ATR peuvent être altérées par la réfléchie ou d'autres sources, ère (par ex. phares d'une

La localisation automatique de prisme ATR émet un faisceau laser. La lumière réfléchie est reçue par une caméra intégrée (CCD). La position du point de lumière réfléchi sur la caméra CCD est évaluée et le décalage à partir du centre en Hz et V est déterminé. Les valeurs de décalage à partir du centre de la caméra CCD permettent aux moteurs de déplacer le réticule au centre du reflecteur ou de suivre un prisme en mouvement.

Afin d'optimiser les temps de mesure, le réticule n'est pas amené exactement au milieu du prisme. Le décalage peut atteindre jusqu'à 5 mm. Les angles Hz et V subiront ensuite la correction du décalage entre le réticule et le centre du prisme.

De ce fait, les angles se rapporteront au centre du prisme, que le réticule se trouve précisément au centre du prisme ou non.

Si le décalage dépasse 5 mm en alignement direct et pour un prisme en parfait état, la localisation automatique de prisme ATR1 doit être à nouveau calibrée. Si cela se produit souvent, veuillez le signaler à votre représentant Leica.

Le Domaine actif de l'ATR est le champ visuel de la lunette. Au sein de ce domaine, l'ATR reconnaît immédiatement le prisme.

Les fonctions décrites ci-après ne valent que pour les

Ce mode garantit automatiquement la visée de cible statique.

L'opérateur doit viser le prisme avec le viseur de façon à ce que ce dernier se trouve dans le champ visuel de la lunette.

En activant la mesure de distance, le réticule se rapproche du centre du prisme à l'aide des moteurs, afin de permettre une mesure de distance.

Ce mode permet de suivre le prisme en mouvement. La mesure de distance peut être effectuée lorsque le prisme est brièvement arrêté (Mode Stop et Go).

Le symbole + s'affiche dans la case état lorsque le mode LOCK est activé, sans qu'un prisme soit visé.

Avec ce mode, l'ATR doit faire "l'apprentissage" du prisme après l'activation du mode LOCK. Pour ce faire, une mesure de distance initiale est nécessaire.

Cette mesure est identique à la mesure initiale en mode ATR.

Si le prisme est déplacé par la suite, la lunette le suit automatiquement, tant que le prisme est visible depuis l'instrument.

Pendant la poursuite, les angles affichés se rapportent à la direction du réticule.

Si le prisme se trouve en position d'arrêt, une mesure de distance peut être déclenchée avec "DIST" ou "ALL". Dans ce cas, les angles sont mesurés sur le centre du prisme après la mesure de distance.

Après la mesure de distance, ces angles corrigés (rapportés au centre du prisme) sont affichés et éventuellement enregistrés.

L'affichage de la mesure fait apparaître le symbole dans la case état située en bas à droite lorsque le mode LOCK est actif et la lunette suit le prisme.

Si la poursuite du prisme est interrompue, le symbole +0 est affiché pendant env. 2 secondes sur la droite de l'écran, sous le champ d'état, et un signal sonore est émis.

Le mode LOCK est interrompu jusqu'à la prochaine mesure de distance (interruption LOCK), par ex. pour viser sans réflecteur des cibles éloignées (clochers, etc). APRÈS avoir effectué la mesure de distance, le mode ATR antérieur est paramétré de nouveau.

Cette fonction est activée lorsqu'une distance doit être mesurée sur un autre prisme (changement du prisme à suivre).

Lorsque le mode LOCK est actif, le symbole + apparait dans l'affichage de mesure, dans la case état en bas à droite. Les angles mesurés se rapportent à la direction du réticule.

Après la mesure de la distance ou en appuyant sur L. GO, le mode LOCK est de nouveau activé et le symbole correspondant s'affiche dans la case état située en bas à gauche.

Instrument motorisé uniquement

La lunette se dirige automatiquement sur le dernier point enregistré. Disponible uniquement quand un point est enregistré après l'allumage.

Active le mode Hz/V.

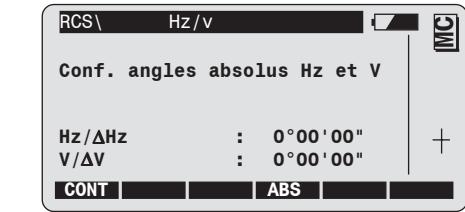

En mode Hz/V, le TPS1100 peut être tourné par valeurs d'angle prédéfinies.

Les possibilités d'entrée sont les suivantes:

• valeurs d'angle absolues, qui se réfèrent à l'orientation du TPS1100.
• valeurs d'angle relatives, qui tournent le TPS1100, de sa position actuelle, aux valeurs entrées.

F1 Quitte le mode Hz/V et lance le mode de recherche lorsque le mode ATR est activé. F4 Commute absolu (ABS) et relatif (REL).

Lorsque le réflecteur se trouve dans le champ de la lunette, le réticule est positionné automatiquement sur la cible au moment de déclencher une mesure. Facultativement, il est possible d'activer la recherche de prisme rapide avec le capteur PowerSearch sur les instruments intégrant PowerSearch.

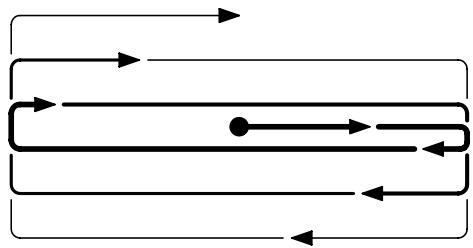

La fenêtre de recherche ATR est rectangulaire. La zone de recherche est scrutinée ligne par ligne, en allant de l'intérieur vers l'extérieur.

En fonction du mode sélectionné, plusieurs stratégies et des fenêtres de recherche de dimensions différentes sont utilisées.

La fonction "Fenêtre de recherche RCS" au mode RCS permet de définir les dimensions de la fenêtre de recherche. Ce mode permet également de définir un espace de travail scruté automatiquement lorsque la recherche locale n'a pas donné de résultats.

-Modes ATR et LOCK

L'opérateur se trouve près de l'instrument et peut donc à tout moment aligner la lunette sur le réflecteur. Lorsqu'on déclenche une mesure, une petite fenêtre de recherche (Hz: 2,5gon / V: 2,5gon) est utilisée afin de trouver le réflecteur le plus vite possible. Lorsque au mode LOCK la trace de la cible a été perdue, la trajectoire du réflecteur est prédéfinie pendant quelques secondes.

Mode RCS

L'opérateur se trouve près du réfléchiteur et positionne la lunette avec sa méthode préférée (par ex. Joystick). Etant donné que la lunette ne peut pas être alignée avec trop de précision, des plus grandes fenêtres de recherche sont utilisées au mode RCS. Lorsqu'une recherche manuelle est déclenchée avec ALL ou DIST, la fenêtre de recherche RCS (dimensions standard Hz: 30gon / V: 15gon) pour la position de la lunette actuelle est scrutée.

La fonction "Fenêtre de recherche RCS" au mode RCS permet de définir les dimensions de la fenêtre. - Au mode RCS il est également possible de définir un espace de travail scruté automatiquement lorsque la recherche locale n'a pas donné de résultats.

Lorsque au mode RCS la trace de la cible a été perdue, la trajectoire du réflecteur est prédéfinie pendant quelques secondes. Ensuite une recherche - surtout en direction horizontale - est démarrée. Les dimensions de la zone scrutée dépendent de la trajectoire prédéfinie.

Lorsqu'un espace de travail est activé, celui-ci sera également scruté après les recherches locales.

Les instruments équipés de PowerSearch permettent une recherche accélérée de réflecteurs. Si PowerSearch est activé, l'instrument effectue un tour complet autour de son axe vertical.

Si l'éventail du capteur PowerSearch rencontre un prisme pendant cette rotation, le mouvement s'arrête et une localisation fine est opérée dans la direction verticale avec ATR.

Si une plage de travail est active, PowerSearch balaie toujours le secteur défini à la place du secteur standard.

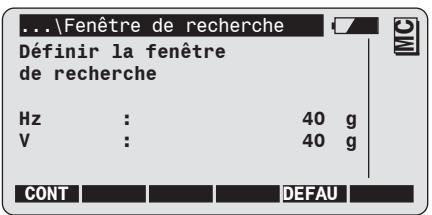

Cette fonction permet de définir les dimensions de la fenêtre de recherche au mode RCS. Au mode RCS, lorsqu'on déclenche une recherche automatique du réflecteur avec ALL ou DIST, une fenêtre de recherche avec les dimensions définies sera scrutée pour la position actuelle de la lunette.

Hz Élargir une fenêtre de recherche en direction Hz. V Élargir une fenêtre de recherche en direction V.

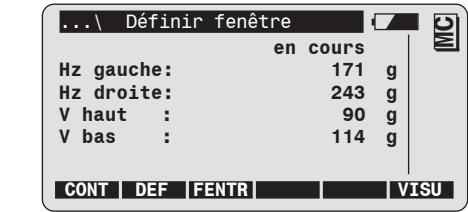

Au mode RCS, cette fonction permet de définir un espace de travail scrutin automatiquement.

F1 Accepter les valeurs affichées et retour au dialogue antérieur.

F2 Définir un nouvel espace de travail à l'aide de deux positions de lunette (coin gauche - coin droite opposé de l'espace de travail).

Accepter les valeurs affichées et quitter le dialogue.

Remettre les valeurs standard.

F3 Déplacer la zone de travail existante en visant un nouveau centre (les dimensions sont préservées).

Hz gauche limite gauche de l'espace de travail

Hz droite limite droite de l'espace de travail

F6 Afficher l'espace de travail. Les coins sont affichés automatiquement, d'abord le coin supérieur gauche, ensuite le coin inférieur droit.

Au mode RCS, lorsque l'espace de travail est activé, l'ensemble de cet espace est scruter au cas où la recherche locale du réflecteur pour la position actuelle de la lunette n'avait pas donné de résultats.

Lorsque l'espace de travail défini est désactivé, seules les méthodes de recherche standard pour la position actuelle de la lunette seront appliquées.

L'instrument poursuit le

réflecteur aussi à l'extérieur de

l'espace de travail. Lorsque la trace de la cible a été perdue à l'extérieur de l'espace de travail, l'espace de travail défini est scruté au cas où la recherche locale n'aurait pas donné de résultats.

Sur les instruments équipés de PowerSearch, la plage de travail peut être utilisée pour limiter le secteur de recherche PowerSearch. Seule la plage de travail active sera balayée avec PowerSearch.

Dénomination instruments et version logiciel (INFO)

Cette fonction indique les informations système les plus importantes.

Affichage du type d'instrument, du numéro de série, du type d'EDM, de la version du logiciel et de sa date de création, des versions EDM, ATR, PS (PowerSearch) et GeoCOM.

Nivelle électronique (NIVEL)

La description se trouve au chapitre "Mise à l'horizontal avec la nivelle électronique".

Allumage de l'affichage et du réticule.

Configuration de :

• Allumage/extinction affichage
• Allumage/extinction chauffage
• Contraste de l'affichage
• Clarté de l'éclairage de l'affichage
• Clarté de l'auxiliaire de visée EGL (en option)
• Diode oculaire laser On/Off (en option)
• Laser rouge on/off (en option)

Les configurations courantes sont représentées sous forme de % et de diagrammes à bâtonnets.

Les configurations supplémentaires sont possibles uniquement quand l'instrument est équipé du dispositif supplémentaire.

Allumage ou extinction de l'éclairage d'affichage.

Allumage ou extinction de l'éclairage d'affichage.

Allumage ou extinction de l'éclairage du réticule.

L'affectation de cette touche dépend de l'équipement

installé :

Allumage ou extinction de l'auxiliaire de visée (EGL), affectation de touche "EGL+"

Allumage ou extinction de l'oculaire à diode laser, affectation de touche "DIOD=".

Allumage ou extinction du laser rouge visible (pour les

instruments TCR/TCRM. uniquement).

AVERTISSEMENT: (uniquement pour instruments avec longue portée)

Ne jamais regarder à travers ou à côté du visueur sur prismes ou objets réfléchissants lorsque le laser rouge est allumé. Regarder uniquement à travers la lunette lors de visées sur prismes. L'emploi d'un pointeur laser est uniquement autorisé à l'intérieur d'un périmètre surveillé (cf. "Consignes de sécurité").

Régler les valeurs standard (contraste)

50%, réticule 80%.

En cas de températures extrêmes ou sous une

lumière ambience très claire, il faut régler le contraste sur une valeur > à 50%.

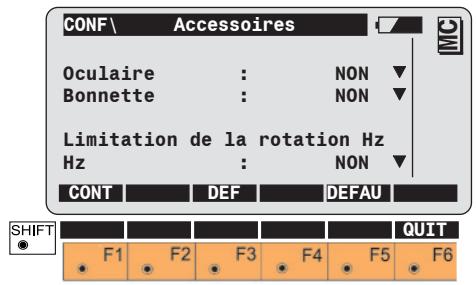

Dans le cas des instruments motorisés, la marge de mouvement de l'instrument est limitée si l'on utilise des accessoires comme un oculaire de visée ou une bonnette pour mesure avec feuille réfléchissante.

F3 Paramétrage des limites du mouvement. F5 Paramétrage sur NON.

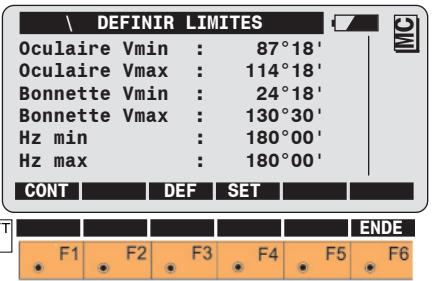

Pour chaque intervalle, il existe une valeur minimale et maximale, limitant le mouvement de l'instrument dans le cas d'instruments motorisés. La plage de mouvement commence donc à la valeur mini et se termine à la valeur maxi, dans le sens horaire. Les limites sont entrées pour l'angle vertical du côté de l'objectif (lentille) et du côté de l'oculaire, et pour la direction horizontale. L'extinction de l'appareil conserve les changements.

On peut entrer directement les valeurs au clavier, ou on peut les déterminer grâce à la lunette.

F3 Amener la lunette en position limite. La valeur de l'angle se modifie lors du mouvement. F4 Validation de la valeur affichée comme limite du mouvement.

Oculaire vmin

valeur de début de l'angle vertical de l'oculaire

Oculaire vmax

valeur finale de l'angle vertical oculaire

Bonnette vmin

valeur minimale de l'angle vertical pour l'objectif

Bonnette vmax

valeur maximale de l'angle vertical pour l'objectif

valeur minimale pour la direction Hz

valeur maximale pour la direction Hz

Si la direction Hz de l'instrument se trouve dans un périmètre non autorisé, mais que la cible, elle, soit dans un périmètre autorisé (domaine du mouvement), l'instrument peut quand même executer la rotation vers la cible.

Rotation vers la cible possible

Dans le cas inverse, la rotation n'est pas possible et un message d'erreur apparait.

Les fonctions pour le transfert entre la mémoire interne et la carte de mémoire sont décrites ci-après. Pour le transfert via RS232, on utilise en général l'ensemble de programmes Leica SurveyOffice. Dans ce cas, l'instrument est pris en charge par le logiciel.

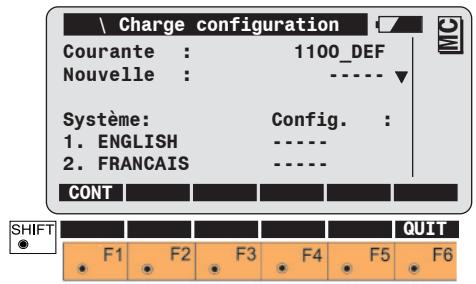

Choix des fichiers de configuration sur la carte mémoire au réseau "tps\conf". Affichage des langues générées dans le système ou appartenant au fichier de configuration.

Charger la nouvelle configuration.

Si on ne trouve aucun fichier, le message 659 apparait portant la mention qu'aucun fichier de configuration n'a été trouvé.

Avant le chargement, on effectue une commande (message 658) pour être sûr que l'on souhaite charger une nouvelle configuration.

Avec “NON”, on interrompt la fonction Ou Avec “OUI”, on charge la configuration.

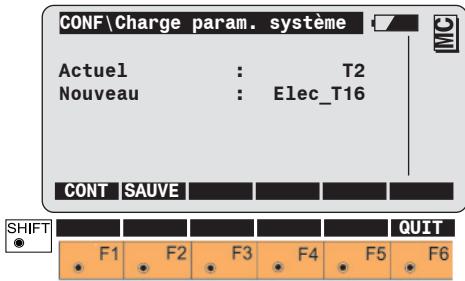

Sélection du fichier de paramètre système de la carte mémoire.

Charger le nouveau fichier système paramètre.

Enregistrer le paramètre système actuel.

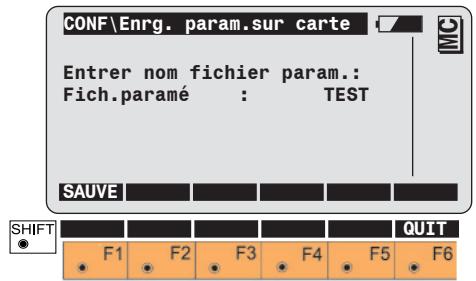

Le dialogue suivant est affiché.

Saisie du nom du fichier pour le fichier de paramètres système.

Enregistrement du fichier avec le nom de fichier saisi.

Paramètres généraux

Dans ce chapitre, on décrit les paramètres Système des instruments TPS1100.

Charge programme

Sélectionner de la carte mémoire les applications au répertoire "tps\appl". La colonne droite affiche la langue dans laquelle l'application est chargée.

Charger un programme sélectionné.

La fonction CONT permet de charger directement des versions nouvelles sans pour autant devoir supprimer le programme existant.

Supprimer une application sélectionnée.

Sélectionner de la carte mémoire les langues de système au répertoire "tps\lang".

Une nouvelle langue de système ne peut pas être chargée que lorsque la langue actuelle a été effacée;

Charger une langue de système sélectionnée.

Supprimer une langue de système sélectionnée.

Paramètres généraux, suite

Date	Format Heure	Touches beep
Réglage de la date. Deux affichages possibles : 09-11-98 ou 11-09-98.	Sélection du format d'heure. Affichages possibles entre 24h ou 12h am/pm.	Réglage du volume des signaux so- nores en appuyant sur les touches. Le bip des affichages est toujours actif ! On peut éteindre le bip (aucun), baisser son volume (faible) ou l'augmenter (fort).
Format date	Mode alpha
Sélection du format de la date. Trois affichages possibles (J-M-A, M-J-A, A-M-J)	La saisie alphanumeric peut se fai- re soit par les touches de fonction, soit par les touches numériques. En utilisant les touches numériques, on peutCHOISIR entre“Standard”et “Large”. Si onCHOISIT“large”, on dispose de plus de lettres.
Heure
Réglage de l'heure.

Sélection de l'application, qui démarre automatiquement après l'allumage.

La liste comprend les possibilités présentes dans le système "Menu principal", "mesurer & enregistrer" (= MESUR) et "Régler les données de station". On a de plus une liste de tous les programmes d'application chargés.

La fonction d'application choisie démarre automatiquement à l'allumage de l'instrument.

Choix de langue

Choix de la langue système (max. 3 langues peuvent être enregistrées). L'anglais est fourni d'office et ne peut être effacé.

Unité de distance:

Mètre Mètre [m]

Pied international, enregistrement en pied US [fi]

Int. Ft/Inch Pied, pouce internationaux et pouce 1/8 (0'00 0/8fi), enregistrement en pied US [fi]

Pied US [ft]

Pied, pouce et pouce 1/8 US (0'00 0/8 in) [ft]

Position de la virgule pour les décimales de la distance:

Metre 0,1,2,3

Pd Int 0,1,2,3

Pd/pouce Int 0

Pd US 0,1,2,3

Pd/pouce US 0

Unités d'angle:

400 gon

Position de la virgule pour les décimales de l'angle:

pour TCx1101/1102:

400 gon, 360^, 360° dec. -> 2, 3, 4 - 6400 mil -> 1, 2, 3

pour TCx1103/1105:

400 gon, dec. -> 2, 3, 4 (paramètres de cinq) 360^ - > 2,3,4 - 6400 mil -> 1, 2, 3

Paramètres de configuration, suite

Température atmosphérique		Affichages des coordonnées	Système Hz
Unités de température:		Ordre d'affichage des coordonnées:	Comptage du système de cercle Hz:
°C	Degré Celsius		Sens horsaire	mesure d'angle à droite (+) en partant du nord
°F	Degré Fahrenheit	(X, Y)	Sens anti-horaire	mesure d'angle à gauche (-) en partant du nord
Pression atmosphérique			Azi Sud	mesure d'angle à droite (+) en partant du sud
Unités de pression atmosphérique:		D'autres informations sont disponibles au chapitre “Paramètres GSI”。
mbar	Milibar
mm Hg	Millimetre mercury
pouce Hg	Pouce mercury
hPa	Hectopascal
psi	pounds per square inch		Position I
			Définition Positions:
			Commande V à gauche	Commande verticale du côté gauche
			Commande V à droite	Commande verticale du côté droit

Compensateur

On active le compensateur. Le compensateur mesure l'inclinaison latérale et transversale de l'axe vertical. L'angle V se rapporte à la verticale.

Désactive le compensateur. Dans l'affichage d'état, on voit affiché. L'angle V se rapporte à l'axe vertical.

La plage de travail du compensateur bi-axial

compensateur des axes de 6' (0.10 gon) chacun.

Corrections hz

On active les corrections Hz. Les mesures sont corrigées par l'influence des erreurs suivantes:

1. Erreur de ligne de visée
2. Erreur d'axe de basculement
3. Inclinaison d'axe vertical, avec le compensateur sur ON.

Off Désactive les corrections Hz. Les mesures Hz ne seront pas corrigées. Dans l'affichage d'état, on doit afficher.

Exemple de corrections Hz / compensateur:

1. Compensateur sur ON, Corrections Hz sur ON L'angle V se rapporte à la verticale. Les mesures Hz sont corrigées de l'erreur de ligne de visée, d'axe de basculement et d'inclinaison verticale.
2. Compensateur sur ON, Corrections Hz sur OFF L'angle V se rapport
3. Compensateur sur OFF, corrections sur ON L'angle V se rapporte à l'axe vertical. Les mesures Hz sont corrigées de l'erreur de ligne de visée et de l'erreur de basculement.
4. Compensateur sur OFF, corrections Hz sur OFF. L'angle V se rapporte à l'axe vertical. Les corrections Hz ne sont pas apportées.

Bip de secteur hz

Réglage du signal sonore (ON/OFF) pour les secteurs d'angle.

Angle de secteur hz

Saisie de la valeur angulaire des secteurs.

Avec une approximation de à' (5 gon), on entend un bip avec une vitesse de répétition régulière. A 27' (0.5 gon), on entend un bip constant. A 16 " (0.005 gon), on n'entend plus de bip. Le comptage d'angle commence toujours par 0^00'00'' (0.0000gon).

Liberer l'angle v

Ce paramètre active le mode "Libre" de l'angle V pour les mesures consécutives. Au mode "Libre", l'angle vertical est continuellement actualisé avec le mouvement de la lunette.

L'angle vertical sur "libre" pour déterminer des altitudes inaccessibles :

La hauteur du réflecteur est appliquée dans le calcul des altitudes inaccessibles. Cette hauteur doit donc manuellement être mise à zéro à l'affichage avant d'enregistrer l'altitude du point inaccessible. Après une mesure de distance

l'angle vertical, la distance inclinée, la dénivelée et la différence de hauteur sont affichés valeurs courantes. La distance inclinée, la dénivelée et la différence de hauteur du point visé calculés avec la distance horizontale et l'angle vertical La fonction REC enregistre affichées dans le fichier.

Fixe avec DIST

Ce paramètre active le mode "Fixe avec DIST" de l'angle V pour les mesures consécutives. Au mode "Fixe avec "DIST"", l'angle vertical reste bloqué pendant que l'angle horizontal continue à être actualisé.

Sélectionner l'affichage v

Angle de zénith

V = 0 au zénith

Angle de hauteur +/-

V = 0 à l'horizontal (angle de hauteur). L'angle V est positif sur l'horizon et négatif sous l'horizon.

Angle de hauteur %

V = 0 à l'horizontal. L'angle V est exprimé en % et est positif sur l'horizon et négatif sous l'horizon.

Mode Power

Réglage du critère d'extinction automatique, pour éteindre l'appareil après un laps de temps sans activation de touches ou d'interface.

Sélectionner le mode d'extinction

Mode veille

Se met en veille, après le nombre de minutes configuré. On réduit ainsi le courant d'environ 60%.

• Auto-OFF

L'instrument s'éteint automatiquement après un certain nombre de minutes.

ON permanent

L'instrument reste toujours allumé.

Heure power

Sélectionner le temps d’extinction (en minutes):

Saisie du laps de temps après lequel l'instrument passe en mode veille ou s'éteint.

Durée d'affichage de la mesure

Saisie de la durée de l'affichage pendant lequel la mesure de distance doit apparaître (saisie de valeur possible entre 0 et 3 s).

Mode PPM

Changer entre le masque d'affichage pour des corrections de distance réduites (ppm atmosphériques) des applications standard et le masque d'affichage pour des corrections de distance étendues (ppm atmosphériques + géométriques).

Atmosphériques

Lorsqu'il s'agit de la correction de distance réduite, la valeur ppm est entrée directement (ppm total) ou calculée en entrant la température et la pression atmosphérique.

Atmosphère géométrique

Lorsqu'il s'agit de la correction de distance étendue, on désigne entre les corrections atmosphériques (température, humidité dans l'air relative et pression atmosphérique) et les corrections géométriques (altération due à la projection, correction de l'échelle, niveau de la mer). bien qu'elles soient affichées comme total.

Info / attribut

Affichage du dernier attribut entre.

Mode "valeur par défaut

La valeur par défaut de la liste de code est affichée et peut être modifiée.

Mode "dernière valeur

Les dernières valeurs entrées (info ou attribut) de chaque code sont affichées au lieu des valeurs par défaut ou des listes de sélection. Attention : Lorsqu'il s'agit d'infos ou d'attributs avec des valeurs de défaut, celles-ci sont effacées et ne peuvent plus être appelées !

Auto dist

Allumer la mesure de distance automatique après avoir sélectionné le programme EDM à l'aide de la touche de fonction.

Eteindre la mesure de distance automatique après avoir sélectionné le programme EDM à l'aide de la touche de fonction.

Mode n°pt

C'est le numéro de point courant dans les dialogues de mesure.

Si le numéro de point est réglé sur individuel avec la fonction “INDIV”, alors l'affichage change en “N° Indiv”.

Après l'enregistrement, c'est à nouveau le point courant qui est affiché.

Mode excentres

La valeur conserve l'excentricité de la cible après l'enregistrement ou est réglée sur zéro (choix entre "permanent" ou "zéro après REC").

Increment du numéro de point

Les parties numériques et alphanumériques du numéro de point courant peuvent être incrémentées. On peut définir l'increment comme masque numérique.

Par exemple, le numéro de point 12A2001 avec l'increment 102001 devient après enregistrement le numéro de point 12B22002, puis encore une fois le numéro de point 12C23003 etc.

Les lettres peuvent être

incrémente des A-Z. Il est impossible de mettre des

chiffres à la place des lettres et inversement au sein du domaine alphanumérique.

Example:

N° Pt	12z001	12A999	12Az100
Incrément	1000	000001	1001000
Explication	Pas de transfert delettres en chiffres	Pas de transfert dechiffres enlettres	Pas de transfert delettres

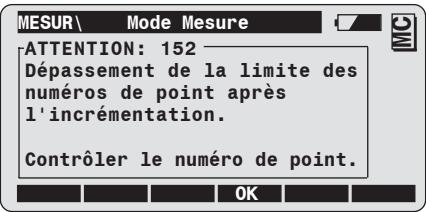

Confirmation de l'accélération et

changement du numéro de point ou de l'incrément.

Fichier de mesures

Affichage des fichiers de mesure disponibles. Sélection du fichier correspondant.

Fichier de données

Affichage des fichiers de données disponibles. Sélection du fichier correspondant.

Liste de codes

Affichage des listes de code disponibles. Sélection de la liste de code correspondante.

Codage rapide (QuickCode)

Le bloc de code a été enregistré par la méthode Codage Rapide avant ou après la mesure (sélection entre

“Code REC avant la mesure” ou “Code REC après la mesure”.

Ce chapitre décrit la structure des données et l'interface GSI (Geo Serial Interface) Leica. La structure des données GSI est utilisée pour toutes les données pouvant être échangées entre les instruments de mesure électroniques Leica. Elle définit également la procédure de mémoire interne des données sur le support de données.

Les informations suivantes sont valables pour la série d'instruments TPS1100 et présentent quelques particularités, qui ne concernent que ces instruments.

Les données ayant été échangées entre une mémoire de données Leica et un ordinateur sont conformes à la structure de données GSI.

Format 8/16 caractères

On peut choisir un enregistrement de 8 chiffres (caractères) ou de 16 chiffres (caractères).

Caractéristiques du format 16 caractères:

• Un bloc de mesure est caractérisé par un * en première position.
• Un mot de données comprend les données de la position 7 à 23 au lieu de 7 à 15.

Format GSI-8

Format GSI-16

Wi identification de mot IS information supplémentaire DO données BL blanc = séparateur

Les données sont mémorisées par l'instrument sous forme de blocs de données. Chaque bloc de données est traité sous forme d'ensemble et terminé par un caractère de fin (CR, ou CR LF). Il existe deux types de blocs de données:

1. les blocs mesure
2. les blocs code

distance entre points, etc., peuvent également être mémorisées.

Un numéro de bloc est affecté à chaque groupe de données, qui est mémorisé avec le groupe de données. Les blocs de données commencent par 1 et augmentent automatiquement de 1 à chaque enregistrement.

Un bloc de données se compose de mots de données ayant jusqu'à 16 caractères. Le nombre de mots de données sur le TPS1000 est de 12 au maximum.

Les blocs mesure contiennent un numéro de point et des informations de mesure. Ils sont créés en premier lieu lors des triangulations, des mesures de polygons, des mesures de points de détail, etc.

Les blocs code contiennent en premier lieu des codifications pour la commande du traitement des données et des informations supplémentaires telles que type de point, informations topographiques, etc. Des mesures telles que hauteur de l'instrument, hauteur du réflecteur,

Les mots de données d'un bloc de mesure sont déterminés par le format d'enregistrement de l'instrument de mesure.

Exemple : bloc mesure sur le TPS1100 avec format standard : Renvoie uniquement la version corrigée du passage, en respectant les règles. N'ajoute aucun mot qui ne soit pas déjà présent ou clairement tronqué.

Mot 1	Mot 2	......	......	Mot n
No. du Point	Direction Hz	Angle V	Dist. oblique	ppm mm	Espace

Le caractère de fin est transmis par l'instrument après les blocs de données, après les caractères de réponse (?) et après les messages. Le caractère de fin standard est CR/ LF (Carriage Return/Line Feed). Les instruments TPS 1100 peuvent être réglés de façon à transmettre et recevoir seulement le caractère de fin CR.

Bloc de code

Mot 1	Mot 2	......	......	Mot n
Numero de code	Info1	Info2		Info n	Espace

Le numéro de code se trouve toujours dans le premier mot d'un bloc code. Un bloc code peut comprendre de un à huit mots de données.

Chaque mot de données a une longueur fixe de 24 caractères.

W1w2 . . . [phone]

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

Position	Signification
1 - 2	Identification du mot
3 - 6	Informations en complément des données
7 - 15 (23)	Données
16 (24)	Blanc = séparateur

Chaque mot de données a une identification de mot numérique à deux chiffres pour le reconnaître. Les deux chiffres occupent les deux premières positions du mot de données et ont des valeurs comprises entre 01 et 99. Vous trouverez une liste des identifications de mot dans les pages qui suivent. Dans certains programmes d'application, des identifications de mot spéciales sont utilisées. Celles-ci sont représentées dans chaque description.

Tableau d'identification de mot

Ident. de mot	Description
Généralités
11	numéro du point (inclu numéro de bloc)
12	numéro de série de l'instrument
13	type d'instrument
18	format de temps: pos. 8-9 année, 10-11 secondes, 12-14 msec
19	format de temps 2: pos. 8-9 mois, 10-11 jour, 12-13 heures, 14-15 minute
Angles
21	direction horizontalale (Hz)
22	angle vertical(V)
25	Différence angle horizontal (z0-Hz)
Distances
31	distance suivant la pente
32	distance horizontal
33	dénivelée
Codes
41	numéro de code (y compris numérode bloc)
42 - 49	information 1-8

Ident. de mot	Description
Complément d'information sur la distance
51	constantes (ppm,mm)
52	numéro de mesures. écart standard
53	puissance du signal
58	constantes du reflecteur (1/10mm)
59	PPM
Remarques
71	Code Point
72 - 79	rem 1-8
Coordonnées
81	Est (point visé)
82	Nord (point visé)
83	Altitude (point visé)
84	Est station (Eo)
85	Nord station (No)
86	Altitude station (Ho)
87	hauteur du reflecteur (au-dessus du sol)
88	hauteur de l'instrument (au-dessus du sol)

Les identifications de mot 41 - 49 sont des

numéros réservés et ne peuvent pas être mis en

format de données.

Un bloc code commence par 41.

Les positions 3-6 contiennent des informations supplémentaires, qui se réfèrent aux données suivantes en position 7 à 15 (23).

Position dans le mot	Signification	Est valable pour
3	Elargissement de l'identification du mot	Niveau digital
4	Information compensateur0 index d'altitude automatique et contrôle de la mise à l'horizontal sur off3 index d'altitude automatique et contrôle de la mise à l'horizontal sur on	Tous les mots avec information sur angle
5	Mode d'entrée0 valeur automatiquement mesuree1 entrée manuelle au clavier2 angle: Toutes les corrections Hz effectuées pour erreur de la ligne de visée, erreur d'inclinaison d'axe et l'inclinaison de l'axe vertical (seulument avec compensateur ON). distance: correction en cas de mesure sur prisme en position verticalice3 angle: Aucune correction Hz n'est effectué4 résultat calculé à partir des fonctions	Tous les mots contenant des données de mesure
Position de le mot	Signification	Est valable pour
6	unités de mesure0 mètres (dernière position = 1mm)1 US-feet (dernière position = 1/1000ft)2 400gon3 360° décimale4 360° sexagésimal5 6400 mil6 mètres (dernière position = 1/10mm)7 US-feet (dernière position = 1/1000ft)8 mètres (dernière position = 1/100mm)	Tous les mots comptant des mesures de distances.

Position dans le mot	Signification	Est valable pour
7	Elargissement de l'identification du mot	Tous les mots
8-15(23)	Les données contiennent 16 caractères numériques ou alphanumériques Certains mots de donnée se composant de deux séries de données. Celles-ci sont transmises automatiquement par l'instrument de mesure avec un signe par exemple: 0123 - 035 ppm mm	Tous les mots contenant des données de mesureMots 51 - 59

Un point à une position entre 3 et 6 signifie qu'aucune information n'est contenue à cet

endroit.

Pour les mots de données numéro de point (Wi = 11) et numéro de code (Wi = 41), le numéro de bloc se trouve aux positions 3 à 6.

Position dans le mot	Signification	Est valable pour
16 (24)	Blanc (separation)	Tous les mots

Le dernier mot de données d'un bloc doit lui aussi contenir un séparateur ainsi que CRLF.

L'appareil affecte à chaque bloc de données un numéro de bloc en continu. Les nombres de bloc commencent par 1 et s'incrémente automatiquement.

Le numéro de bloc est mémorisé dans le premier mot de données d'un bloc. Le premier mot de données d'un bloc de mesure est le numéro de point (Wi = 11). Le premier mot de données d'un bloc code est le numéro de code (Wi = 41).

Structure du premier mot de données d'un bloc:

Position dans le mot	Signification
1-2	Identification du mot 11 ou 41
3-6	Nombre de bloc (affecté par l'appareil d'enregistrement)
7
8-15(23)	Signe + ou -
16(24)	Nombre de point ou nombre de code Blanc = séparateur

Le format de données GSI n'a aucun point décimal. Lors du transfert vers un programme informatique, le point décimal doit être introduit selon les unités définies dans la position 6 d'un mot de données.

Dans ce paragraphe, on décrit les données mesurées en polaire.

Position 6 dans le mot de données	Unités de mesure	Position avant la virgule	Position après la virgule	Example
0	Mètres (dernière position = 1mm)	5	3	12345.678
1	Feet (dernière position 1/1000ft)	5	3	12345.678
2	400gon	3	5	123.45670
3	360° decimal	3	5	123.45670
4	360° sexagésimal	3	5	123.45120
5	6400mil	4	4	1234.5670
6	Mètres (dernière position 1/10mm)	4	4	1234.5678
7	Feet (dernière position 1/10000ft)	4	4	1234.5678
8	Mètres (dernière position 1/100mm)	3	5	123.45678
Mot 1	Mot 2	Mot 3	Mot 4	Mot 5
Numero de point	Direction Hz	Angle V	Distance oblique	ppm mm

Le tableau ci-dessous donne une représentation détaillée d'un bloc de mesure à 8 caractères:

Mot	Position	Contenu	Zeichen
Numéro de point	1 - 2	Identification de mot pour numéro de point	11
	3 - 6	Numéro de bloc (fixé par apparéil d'enregistrement)	num
	7	Signes	+,-
	8 - 15	Numéro de point	α num
	16	Blanc = séparateur	←
Direction HZ	17 - 18	Identification pur direction Hz	21
	19	Sans signification
	20	Information compensateur	2, 3
	21	Mode d'entrée	0 - 4
	22	Unités de mesure	2,3,4,5
	23	Signes	+,-
	24 - 26	Degré	num
	27 - 28	Minutes (resp. 1/100 degré)	num
	29 - 31	Secondes (resp. 1/10000 degré)	num
	32	Blanc = séparateur	←
Angle V	33 - 34	Identification pour angle V	22
	35	Sans signification	.
	36	Information compensateur	2, 3
	37	Mode d'entrée	0 - 4
	38	Unités de mesure	2,3,4,5
	39	Signes	+,-
	40 - 42	Degré	num
	43 - 44	Minutes (resp. 1/100 degré)	num
	45 - 47	Secondes (resp. 1/10000 degré)	num
	48	Blanc = séparateur	←
Distance oblique	49 - 50	Identification pour distance oblique	31
	51 - 52	Sans signification	..
	53	Mode d'entrée	0, 2
	54	Unités de mesure	0,1
	55	Signes	+,-
	56 - 60	Mètre/feet	num
	61 - 63	Position décimales	num
	64	Blanc = séparateur	←
ppm / mm	65 - 66	Identification pour Constantes	51
	67 - 70	Sans signification	....
	71	Signes	+,-
	72 - 75	ppm	num
	76	Signes	+,-
	77 - 79	mm	num
	80	Blanc = séparateur	←
Caractère de fin	81	Espace	CR
	(82)	Line Feed	LF
Mot 1	Mot 2	Mot 5
Numero de point	Direction Hz	ppm / mm

Le tableau ci-dessous donne une représentation détaillée d'un bloc de code à 8 caractères:

Mot	Position	Contenu	Signes
Numéro de code	1 - 2	Identification de mot pour numéro de code	41
	3 - 6	Sans signification	num
	7	Signes	+,-
	8 - 15	Numéro de code	α, num
	16	Blanc = séparateur	←
Information 1	17 - 18	Identification de mot pour information 1	42
	19 - 22	Sans signification	...
	23	Signes	+,-
	24 - 31	Information 1	α, num
	32	Blanc = séparateur	←
Information 2	33 - 34	Identification de mot pour information 2	43
	35 - 38	Sans signification	...
	39	Signes	+,-
	40 - 47	Information 2	α, num
	48	Blanc = séparateur	←
Information 3	49 - 50	Identification de mot pour information 3	44
	51 - 54	Sans signification	...
	55	Signes	+,-
	56 - 63	Information 3	α, num
	64	Blanc = séparateur	←
Information 4	65 - 66	Identification de mot pour information 4	45
	67 - 70	Sans signification	...
	71	Signes	+,-
	72 - 79	Information 4	α, num
	80	Blanc = séparateur	←
Caractère de fin	81	Espace	CR
	(82)	Line Feed	LF

Transport

Toujours utiliser l'emballage original de Leica

Geosystems pour le transport ou l'expédition de l'équipement (coffret de transport et carton).

Lors du transport de votre équipement sur le terrain, veillez toujours à ce que:

• l'instrument soit transporté dans le coffret ou que le trépied avec l'instrument monté et visé soit porté verticalement en travers de l'épaule.

L'instrument ne doit jamais être transporté en voiture hors de son coffret.

Il peut gravement s'abîmer en raison des chocs et vibrations.

Utiliser l'emballage original Leica Geosystems ou un emballage similaire (coffret de transport et carton d'expédition) pour tout transport en train, avion ou bateau. Il protège l'instrument des chocs et vibrations.

Après un long stockage et transport de l'équipement,

contrôler les paramètres d'ajustage de terrain indiqués dans le présent manuel.

Entretien des commandes motorisées

L'entretien des moteurs des instruments TCM, TCRM, TCA et TCRA doit être effectué par un atelier de Leica Geosystems :

Au bout d'environ 4000 heures de service. - Deux fois par an pour des instruments en service continu.

Plage de températures

(-40^ à +70^ / -40^ à

158° F) en stockage. Attentionourtout en eté, quand l'équipementest dans une voiture.

Déballer l'instrument mouillé. sécher

L'instrument, le coffret de transport, la mousse et les accessoires (à une température maximale de 40°C / 108°F) et nettoyer. Ne remballer l'équipement qu'une fois complètement sec.

Objectif, oculaire et prismes:

• Souffler sur les lentilles et les prismes pour enlever la poussière.
• Ne pas toucher le verre avec les doigts.
• Nettoyer seulement avec un chiffon propre et doux. Si nécessaire, humidifier légèrement avec de l'alcool pur.

Ne pas utiliser d'autres liquides, étant donné que ces derniers peuvent attaquer le plastique.

Cables et connecteurs

Les prises ne doivent pas être salies et doivent être protégées contre l'humidité. Nettoyer les prises sales des câbles de liaison en soufflant dessus. En cas de déconnexion du câble de liaison durant les mesures, il peut y avoir des pertes de données. Ne débrancher le câble qu'après avoir mis l'instrument hors tension.

Prismes embués

Si la température des réflecteurs est inférieure à la température ambiante, les prismes s'embuent. Il ne suffit pas alors de les essuyer. Il faut les adapter à la température ambiante en les conservant sous le vêtement porté ou dans le véhicule.

Utilisation

Ce chapitre est destiné à permettre aux propriétaires et utilisateurs du TPS-System 1100 de prendre reconnaissance des dangers d'emploi éventuels, afin de les éviter.

Le propriétaire doit s'assurer que tous les utilisateurs comprennent et respectent les indications qui suivent.

Utilisation conforme

L'utilisation conforme des tachéomètres électroniques TPS-System 1100 comprend les applications suivantes:

• Mesures d'angles horizontaux et verticaux;
• Mesures de distances;
• Enregistrement de mesures;
• Calcul par logiciels intégrés;
• Localisation automatique de cible (pour les TCA);
• Visualisation de l'axe de visée (avec l'aide à l'alignement EGL);
• Visualisation de l'axe vertical (avec le plomb laser).

Utilisation non conforme

• Emploi des tachéomètres électroniques sans instruction préalable;
• Emploi en dehors des limites d'application;
• Mise hors service des règles de sécurité. Enlèvement de la signalisation de mise en garde ou d'avertissement.
• Ouverture du produit à l'aide d'un outil (tournevis...), à l'exception d'une autorisation explicite pour des cas précis.
• Transformations ou modifications du produit; Utilisation des instruments après vol; Utiliser des accessoires d'autres fabricants, non agréés expressément par Leica;
• Visée directe du soleil;
• Sécurité insuffisante du poste de mesure (p. ex. : réalisation de mesures près de routes, etc.);

Commande de machines, d'objets en mouvement mentionnés plus haut avec le système de localisation automatique de prisme ATR. - Aveuglement intentionné de tiers.

Avertissement :

En cas d'emploi non conforme, il y a un danger de

blessure, de fonctionnement incorrect et de dégâts matériels. La propriété informera l'utilisateur sur les dangers inhérents à l'emploi de l'équipement et les mesures de protection à prendre en tel cas. Les tachéomètres électroniques TPS-System 1100 devront uniquement être mis en service lorsque l'utilisateur aura été formé.

Approprié à l'emploi dans des milieux habitables pour l'être humain, à ne pas employer en ambiance aggressive, ne pas employer dans un environnement aggressif ou explosif. Un emploi limité dans le temps sous la pluie est admissible.

Voir chapitre "Données techniques"

Domaine de responsabilité du fabricant de l'équipement original Leica Geosystems AG, CH-9435 Heerbrugg (dénommé ci-après Leica Geosystems) :

Leica Geosystems répond de la conformité du produit LIVRE aux normes techniques et de sécurité prescrites de même que de la fourniture du manuel d'utilisation et des accessoires originaux.

Domaine de responsabilité du fabricant d'accessoires non Leica:

Les fabricants d'accessoires étrangers, utilisés avec les tachéomètres électroniques TPS System 1100, sont responsables de l'élaboration, de la mise en pratique et de la diffusion de concepts de sécurité relatifs à leurs produits, ainsi que de l'efficacité de ces concepts en combinaison avec le matériel Leica Geosystems.

Domaine de responsabilité du propriétaire:

Avertissement:

Il incombe au propriétaire de veiller à l'utilisation conforme des instruments, au travail correct de ses collaborateurs, à leur formation et à la sécurité de fonctionnement de l'équipement.

Obligations incombant au propriétaire:

• Il prend connaissance des informations de sécurité inscrites sur le produit et des instructions du manuel d'utilisation
• Il doit connaître les prescriptions de prévention des accidents dans les entreprises en vigueur dans sa région. Il contacte Leica Geosystems dès que l'équipement présente des défauts de sécurité.

Remarques importantes

Avertissement:

L'absence d'instructions ou une instruction incomplète

peut donner lieu à une manipulation incorrecte ou à une application non conforme des instruments. Il peut en résulter des accidents entraînant des dommages corporels, matériels, financiers et des dégâts écologiques sérieux.

Mesure préventive:

Tous les opérateurs doivent respecter les consignes de sécurité du fabricant et les directives du propriétaire de l'instrument.

Avertissement:

Le chargeur ne peut être utilisé dans un

environnement mouillé. En cas d'infiltration d'eau, il y a danger d'électrocution.

Mesure préventive:

Utiliser uniquement le chargeur dans un endroit sec, à l'abri de l'humidité. Les appareils mouillés ne doivent pas être utilisés!

Avertissement:

En ouvrant le chargeur, vous courez le risque d'être

electrocute:

au contact des éléments conducteurs en utilisant le chargeur après une réparation non conforme

Mesure préventive:

Ne pas ouvrir le chargeur. Seuls les techniciens agrées Leica Geosystems sont autorisés à le faire.

Attention:

Attention aux mesures incorrectes provoquées par un instrument défectueux, une chute ou l'utilisation de l'instrument.

Mesure préventive:

Effectuez régulièrement des mesures de contrôle et des ajustements de terrain indiqués dans le manuel d'utilisation.

DANGER:

Si vous travailliez avec la canne porte réflecteur et la

rallonge dans le voisinage direct d'installations électriques (p. ex. : des chemins de fer, fils électriques...), il y a risque de mort par électrocution.

Mesure préventive:

Respectez une distance de sécurité suffisante par rapport aux installations électriques. Si les opérations dans de telles installations sont inévitables, il y a lieu d'informer au préalable les organismes ou administrations compétentes et de respecter leurs instructions.

Avertissement:

Si on effectue des travaux d'arpentage lors d'un orage,

On risque d'être touché par la foudre.

Mesure préventive:

N'effectuez pas de travaux d'arpentage durant les orages.

Attention:

Attention en cas de visée directe vers le soleil avec le

tachéomètre électronique. La lunette agit comme une lentille focale et peut endommager votre œil ou l'intérieur de votre distancemètre et de l'auxiliaire de visée EGL.

Mesure préventive:

Ne pas viser directement le soleil avec la lunette.

Attention:

Lors de la poursuite de la cible, de l'implantation de la sur des assistants, un accident du produit si on ne fait pas en a l'environnement (p. ex. ces, circulation, fossé).

Mesure préventive:

Le responsable signalera à l'utilisateur et à ses assistants les sources de danger possibles.

Attention:

Des mesures de sécurité insuffisantes sur le lieu où doivent conduire à des accidents dangereuses en rapport avec la circulation routière et des actions industrielles etc.

Mesure préventive:

Toujours veiller à prendre les mesures déquates pour assurer la sécurité du lieu de travail. Respecter à cet égard les règlementations officielles, relatives à la prévention des accidents de même que celles concernant la circulation routière.

Attention:

En cas de fonctionnement prolongé et de température

ambiance élevée, la température de la surface du projecteur de visée peut atteindre la limite critique provoquant des douleurs en cas de contact. En replaçant la lampe halogène, il y a un danger de brûlure de la peau si l'on touche directement le corps de la lampe halogène sans l'avoir laissé refroidir au préalable.

Mesure préventive:

Après une utilisation prolongée, ne toucher le projecteur de visée qu'avec des objets de protection adéquats (gants, chiffon de laine...). Si possible, laisser refroidir la lampe halogène avant de la replacer.

Avertissement:

L'utilisation d'ordinateurs non homologués par le fabricant

pour des travaux sur le terrain augmente le risque d'électrocution.

Mesure préventive:

Respecter les instructions du fabricant relatives à l'utilisation de tels équipements sur le terrain lors de l'application du système avec Leica.

Attention:

Lors de l'expédition ou de l'élimination de batteries

charges, il y a danger d'incendie par suite d'effets mécaniques imprévu sur la batterie.

Mesures préventives:

Envoyer ou éliminer votre équipement uniquement avec des batteries déchargées (utiliser l'instrument en mode Tracking/ poursuite, jusqu'à ce que les batteries soient déchargées).

Attention:

Une application non conforme de l'opération (par suite de chocs mécaniques, chute, coup,...) ou d'une violation incorrecte d'accessoires, peutager votre équipement, déranger efficacité des dispositifs de non oumettre des personnes surger.

Mesure préventive:

Lors de l'installation de l'équipement, veiller à ce que les accessoires (p. ex. trépied, embase, distancemètre avec contrepoids, câble de liaison, etc.) soient adaptés, montés et verrouillés correctement. Protéger l'équipement contre des chocs mécaniques.

L'instrument ne doit jamais séjourner sans être fixé sur le plateau du trépied. Par conséquent, après avoir posé l'instrument, serrer immédiatement la vis de serrage centrale, éloigner l'instrument immédiatement après avoir desserré la vis de serrage centrale du trépied.

Avertissement:

1. Une déestruction non conforme de l'équipements entre les dangers suivants:
2. En brûlant, les éléments en matière synthétique dégagent des gaz toxiques pouvant affecter la santé.
3. Lorsqu'elles sont endommagées ou exposées à une chaleur élevée, les batteries peuvent exploser et être à l'origine d'intoxications, d'une corrosion, d'une pollution ou de brûlures.
4. Une déstruction inadéquate accroît le risque d'une utilisation non conforme de l'équipement par une personne non autorisée. Il peut en résulter des blessures graves pour l'opérateur et pour des tiers, de même que la libération de substances polluantes.
5. Des fuites d'huile de silicone du compensateur peuvent endommager des blocs d'éléments optiques et électroniques.

Mesure préventive:

Assurer une destruction conforme des instruments. Respecter les réglementations locales en vigueur. Empêcher tout accès non autorisé à l'équipement.

Attention:

Seuls les techniciens agrées Leica Geosystems sont s à réparer vos instruments.

Le distancemètre intégré au tachéomètre produit un rayon infrarouge invisible qui sort de l'objet de la lunette.

Le produit correspond à la catégorie laser 1 selon:

IEC 60825-1:1993 " Sécurité des équipements laser" EN 60825-1:1994 + A11:1996 " Sécurité des équipements laser "

Le produit correspond à la catégorie laser I selon: - FDA 21CFR Ch.1040:1988 (US Department of Health and Human Services, Code of Federal Regulations).

Les produits de la catégorie laser 1/1 sont des produits sûrs, qui, dans des conditions raisonnablement prévisibles, ne présentent pas de danger pour les yeux dès lors qu'ils font l'objet d'une utilisation et d'un entretien conformes.

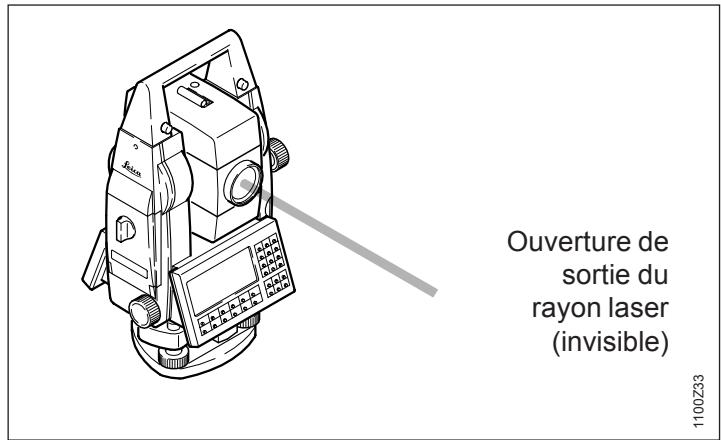

Appareil à laser de classe 1 selon IEC 60825-1:1993

Divergence des rayons:	1.8 mrad
Durée d'impulsion:	800 ps
Puisance de sortie max.:	0.33 mW
Puisance d'impulsion max.:	4.12 mW
Incertitude de mesure:	± 5%

Type: TC.... Art. No.:....

À la place du rayon infrarouge, le distancemètre intégré dans le tachéomètre peut produire un rayon laser visible, rouge qui sort de l'objectif de la lunette.

Avertissement:

Il y a deux modèles de distancemètres avec laser

visible:

• Tachéomètre avec distancemètre Classe laser 3R ou lla - signalé par:

La plaque signalétique au compartiment de batterie avec l'indication "+" Reflectorless Ext. Range" - Un indicateur de sortie du rayon laser (diode) du côté de l'oculaire du boîtier de la lunette. - Panneau d'avertissement au-dessous du compartiment de la carte de mémoire: "Classe laser 3R" et "Class IIIa LASER PRODUCT".

• Tachéomètre avec distancemètre Classe laser 2 ou II - signale par:

La plaque signalétique au compartiment de batterie sans l'indication "+" Reflectorless Ext. Range" - Panneau d'avertissement au-dessous du compartiment de la carte de mémoire: "Classe laser 2" et "Class II LASER PRODUCT".

Produit avec un distancemètre intégré de la classe laser 3R ou IIIa.

Le produit correspond à la classe laser 3R selon :

IEC60825-1:1993 + A1:1997 + A2:2001: "Sécurité des équipements laser"

Le produit correspond à la classe laser 3R/IIIa selon:

Produits de la classe laser 3R/IIIa: Il est dangereux de regarder directement le rayon. Eviter que le rayon vienne dans les yeux. La puissance du laser ne dépasse pas le quintuple des valeurs limites pour la classe laser 2/II à l'intérieur des longueurs d'onde entre 400 à 700nm.

Avertissement:

Regarder dans le rayon laser représenté toujours un grand

danger.

Mesure préventive:

Ne jamais regarder dans le rayon laser ou le diriger sur des personnes. Cette consigne s'applique également au rayon réfléchi.

Avertissement:

Regarder directement dans le rayon laser réfléchi

représente un grand danger pour les yeux lorsqu'on vise des surfaces miroitantes ou produit des réflexions involontaires (par ex. prismes, miroirs, surfaces en métal, fenêtres).

Mesure préventive:

Ne jamais viser des surfaces miroitantes ou produisant des réflexions involontaires. Ne jamais regarder sur des prismes ou objets refléchissants à travers ou à côté du viseur lorsque le laser est activé (aux modes pointeur laser ou mesure de distance). Regarder uniquement à travers la lunette lors de visées sur prismes.

Avertissement:

L'utilisation d'équipements de la classe laser 3R/ IIIa

peut entraîner des risques.

Mesure préventive:

Pour éliminer ces risques, il est indispensable que l'utilisateur respecte les mesures protectrices et consignes de la norme IEC60825-1:1993 + A1:1997 + A2:2001, à l'intérieur de la distance de sécurité *). Se référer surtout à la "Section principale trois - consignes pour l'utilisateur".

Ci-après l'interprétation des points principaux dans la section de la norme en question.

Équipements de la classe laser 3R utilisés sur des chantiers ou à l'extérieur (mesure, alignement, nivellement):

a) Le montage, l'ajustement et le travail avec des équipements laser doivent uniquement être effectués par du personnel qualifié et entrainé. b) Signaler avec des éléments d'rapidissement ajustat les périmètres à l'intérieur desquels ces produits laser sont utilisés. c) Preindre des mesures pour éviter que des personnes regardent directement le rayon à l'oeil nu ou avec des instruments optiques.

d) Le trajet du rayon laser doit être terminé surtout si le trajet dangereux dépasse le périmètre (distance de sécurité*) à l'intérieur duquel les personnes et leurs activités sont surveillées et contrôlées afin de les protégérer de l'irradiation du rayon laser. e) Si possible localiser le trajet du rayon laser bien au-dessus ou au-dessous de la hauteur des yeux. f) Stocker des produits laser non-utilisés dans des endroits auxquels des personnes non-autorisées n'ont pas d'accès. g) Prendre des précautions pour que le rayon laser ne vienne pas involontairement sur des surfaces planes ou concaves miroitantes ou produisant des réflexions non-voulues (par ex. miroirs, surfaces en métal, fenêtres).

Par distance de sécurité s'entend la distance du laser où l'irradiance ou l'irradiation ne dépassent pas la valeur limite nuisible à la santé des personnes exposées.

La distance de sécurité pour des produits avec un distancemetre intégré de la classe laser 3R ou IIIa est de 1000 m (3300ft). A cette distance le rayon correspond à la classe laser 1 (= regarder directement le rayon n'est pas dangereux).

Plaques signalétiques

Rayonnement laser

Éviter une exposition

oculaire directe

Appareil à laser de la classe 3R

selon IEC 60825-1:1993 + A2:2001

P_0 ≤ 4.75 ~mW

= 620 - 690 ~nm

Divergence des rayons:	0.15 x 0.35 mrad
Durée d'impulsion:	800 ps
Puisance de sortie max.:	4.75 mW
Puisance d'impulsion max.:	59.4 mW
Incertitude de mesure:	± 5%

Ce produit correspond à la catégorie laser 2 selon:

IEC 60825-1:1993 "Sécurité des équipements laser". EN 60825-1:1994 + A11:1996 "Sécurité des équipements laser".

Produits de classe laser 2/ii:

Ne pas regarder dans le rayon laser et ne pas le diriger inutilement sur d'autres personnes. La protection de l'œil est normalement assurée grâce aux réflexes des paupières de détourner le regard ou de fermer les yeux.

Attention:

Le fait de regarder directement le rayon des appareils auxiliaires, c'est-à-dire par exemple des lunettes, peut être dangereux.

Mesure préventive:

Ne pas regarder le rayon avec des appareils auxiliaires.

Plaques signalétiques

Rayonnement laser. Ne pas regarder dans le faisceau.

Appareil à laser de classe 2 selon IEC 60825-1:1993

$$ P _ {0} \leq 0. 9 5 \mathrm {m W} $$

$$ \lambda = 6 2 0 - 6 9 0 \mathrm {n m} $$

Type: TCR... Art. No.:....

Power: 12V / 6V, 1A max

Leica Geosystems AG

CH-9435 Heerbrugg

Manufactured:1998

Divergence des rayons:	0.15 x 0.35 mrad
Durée d'impulsion:	800 ps
Puisance de sortie max.:	0.95 mW
Puisance d'impulsion max.:	12 mW
Incertitude de mesure:	± 5%

Le système de localisation automatique de prisme génère un rayon laser invisible, qui sort de l'objectif de la lunette. Le produit correspond à la catégorie laser I selon:

• IEC 60825-1:1993 " Sécurité des équipements laser". EN 60825-1:1994 + A11:1996 " Sécurité des équipements laser".

Le produit correspond à la catégorie laser 1 selon:

Les produits de la catégorie laser 1/1 sont des produits sûrs, qui, dans des conditions raisonnablement prévisibles, ne présentent pas de danger pour les yeux dès lors qu'ils font l'objet d'une utilisation et d'un entretien conformes.

Divergence des rayons:	26.2 mrad
Durée d'impulsion:	9.8 ms
Puisance de sortie max.:	0.76 mW
Puisance d'impulsion max.:	1.52 mW
Incertitude de mesure:	± 5%

Le capteur PowerSearch intégré génère un éventail laser invisible sort de la partie inférieure de la face avant de la lunette.

Le produit correspond à la catégorie laser 1 selon:

IEC 60825-1:1993 + A1:1997 + A2:2001 "Sécurité des équipements laser" EN 60825-1:1994 + A11:1996 + A2:2001 "Sécurité des équipements laser"

Le produit correspond à la catégorie laser I selon: FDA 21CFR Ch. I §1040: 1988 (US Department of Health and Human Service, Code of Federal Regulations)

Les produits de la catégorie laser 1/1 sont des produits sûrs qui, dans des conditions raisonnablement prévisibles, ne présentent pas de danger pour les yeux dès lors qu'ils font l'objet d'une utilisation et d'un entretien conformes.

Appareil à laser de classe 1

selon IEC 60825-1:1993 +

A1:1997 + A2:2001

Divergence des rayons:	0.4 x 700 mrad
Durée d'impulsion	80 ns
Puisance de sortie max.	1.1 mW
Puisance d'impulsion max.:	5.3 W
Incertitude de mesure:	± 5%

Type: TC Art. No.:

Power: 12V / 6V, 1A max

Leica Geosystems AG

CH-9435 Heerbrugg

Manufactured:1998

L'aide à l'alignement EGL1 intégrée génère un rayon de lumière laser visible, qui sort de la face de la lunette.

Le produit correspond à la catégorie LED I*) selon :

IEC 60825-1:1993 " Sécurité des équipements laser " - EN 60825-1:1994 + A11:1996 " Sécurité des équipements laser"

*) dans le domaine spécifique d'application >5 m (>16 ft).

Les produits de classe LED 1 sont des produits sûrs qui, dans des conditions raisonnablement prévisibles, ne représentent pas de danger pour les yeux lorsqu'ils font l'objet d'une utilisation et d'un entretien conformes.

Attention:

Respectez la plage de travail de l'aide à l'alignement EGL1 (au moins 5 m (16 ft))

distance de la lunette).

Appareil à LED de classe 1

selon IEC 60825-1:1993

LED clignotante	Jaune	Rouge
Divergence des rayons	2.4°	2.4°
Durée d'impulsion:	2 x 105 ms	1 x 105 ms
Puisance de sortie max.:	0.28 mW	0.47 mW
Puisance d'impulsion max.:	0.75 mW	2.5 mW
Incertitude de mesure	± 5 %	± 5 %

1 Ouverture de sortie du rayon pour LED clignotante rouge 2 Ouverture de sortie du rayon pour LED clignotante verte

Le plomb laser intégré au tachéomètre produit un rayon laser visible qui émerge au-dessous de l'instrument. Ce produit correspond à la catégorie laser 2 selon:

IEC 60825-1:1993 "Sécurité des équipements laser". EN 60825-1:1994 + A11:1996 "Sécurité des équipements laser".

Le produit correspond à la classe laser II selon: FDA 21CFRCh.1§1040: 1988 (US Department of Health and Human Service, Code of Federal Regulations).

Produits de classe laser 2/II: Ne pas regarder dans le rayon laser et ne pas le diriger inutilement sur d'autres personnes. La protection de l'œil est normalement garantie grâce aux réflexes de détournement ou de fermeture des paupières.

Attention:

Le fait de regarder directement le rayon avec

des appareils auxiliaires (comme par exemple, des jumelles, des lunettes), est très dangereux.

Mesure préventive:

Ne pas regarder le rayon avec des équipements optiques.

Divergence des rayons:	0.16 x 0.6 mrad
Durée d'impulsion:	c.w.
Puisance de sortie max.:	0.95 mW
Puisance d'impulsion max.:	n/a
Incertitude de mesure:	± 5%

Nous qualifions de compatibilité électromagnétique l'aptitude des tachéomètres électroniques à fonctionner impeccablement dans un environnement de rayons électromagnétiques et décharges électrostatiques, sans influencer électromagnétiquement les autres appareils.

Attention:

Un rayonnement

électromagnétique peut

perturber le fonctionnement d'autres appareils.

Bien que les tachéomètres électroniques respectent rigoureusement les directives et normes correspondantes, Leica Geosystems ne peut exclure les risques de perturbation du fonctionnement d'autres appareils.

Attention:

Lorsque les tachéomètres électroniques sont utilisés en

combinaison avec des appareils étrangers (par ex. ordinateur de terrain, PC, appareils radio, câbles divers, batteries externes...), d'autres appareils peuvent subir des perturbations.

Mesure préventive:

N'utiliser que des équipements et accessoires recommandés par Leica Geosystems. Combinés aux tachéomètres électroniques, ils répondent aux exigences des directives et normes. En cas d'utilisation d'ordinateurs et appareils radio, respecter les instructions du fabricant sur la compatibilité électromagnétique.

Attention:

Des perturbations résultant de champs

perturbations électromagnétiques peuvent entraîner un dépassement de tolérances dans les mesures.

Bien que les tachéomètres électroniques respectent rigoureusement les directives et normes correspondantes, Leica Geosystems ne peut entièrement exclure le risque que les instruments ne subissent de perturbations sous l'effet d'un rayonnement électromagnétique très intense, par exemple à proximité d'émetteurs radio, de talkies-walkies, générateurs diesel, etc.

Si on effectue des mesures dans ces conditions, il est recommandé de vérifier la plausibilité des résultats.

Avertissement:

En cas de mise en œuvre de tachéomètres électroniques

avec des câbles branchés d'un seul côté (par ex. câble d'alimentation externe, câble d'interface, etc...), le rayonnement électromagnétique risque de dépasser les valeurs tolérées et de perturber le fonctionnement d'autres appareils.

Mesure préventive:

Toujours brancher les câbles des deux côtés (par ex. instrument / batterie externe, instrument / batterie,...) pendant l'utilisation du tachéomètre électronique.

Avertissement:

Cet équipement a été testé et ses limites sont conformes

à celles des instruments numériques de classe B, décrites dans le paragraphe 15 des règles FCC. Ces limites ont pour but d'offrir une protection raisonnable contre des interférences nocives dans une installation résidentielle.

Cet équipement engendre, utilise et émet une énergie à fréquence radio et, s'il n'est pas installé et utilisé conformément aux instructions, peut engendrer des perturbations dans la réception radio.

On ne peut cependant exclure l'apparition de perturbations dans certaines installations.

Si cet appareil engendre des perturbations dans la réception radiophonique ou télévisuelle, constatées en éteignant puis en rallumant l'appareil, l'utilisateur peut tenter de corriger ces interférences en prenant les mesures suivantes:

• Remplacer ou repositionner l'antenne collectrice.
• Augmenter la distance entre l'appareil et le récepteur.
• Connecter la prise de l'appareil sur un autre circuit que celle du capteur.
• En se faisant aider par son vendeur ou un technicien.

Avertissement:

Les changements ou modifications n'ayant pas été expressément indiqués par Leica Geosystems peuvent limiter le droit de l'utilisateur à faire fonctionner son instrument.

Mesure de distance (infrarouge)

• Type infrarouge
• Longueur d'onde porteuse 0.780 μm
• Alignement EDM coaxial
• Affichage (plus petite unité) 1 mm

Programme de mesure EDM	Précision **	Temps de mesure
Mesure standard	2 mm + 2 ppm	1.0 sec
Mesure rapide	5 mm + 2 ppm	0.5 sec
Tracking standard	5 mm + 2 ppm	0.3 sec
Tracking rapide	10 mm + 2 ppm	< 0.15 sec
Mesure moyenne	2 mm + 2 ppm	-----

Les interruptions du faisceau, les fortes brumes de chaleur et les déplacements d'objets dans le faisceau peuvent provoquer des altérations de la précision annoncée.

Constantes de prismes

• Prisme standard 0.0 mm
• Mini-prisme +17.5 mm
• Réflecteur +23.1 mm
• Mini-prisme 360^ + 30.0 mm
• Feuille réfléchissante +34.4 mm

Portée (measure normale + rapide)
Prisme standard	3 prisms (GPH3)	Réflector 360°	Feuille réfléchissante 60 x 60	Mini- prisme
1	1800 m (6000 ft)	2300 m (7500 ft)	800 m (2600 ft)	150 m (500 ft)
2	3000 m (10000 ft)	4500 m (14700 ft)	1500 m (5000 ft)	250 m (800 ft)
3	3500 m (12000 ft)	5400 m (17700 ft)	2000 m (7000 ft)	250 m (800 ft)

Conditions atmosphériques:

1) très brumeux, visibilité 5 km, ou bien extrêmement ensoleillé, avec de forts courants de chaleur. 2) légèrement brumeux, visibilité 20 km, ou partiellement ensoleillé, avec de faibles courants d'air. 3) couvert, sans humidité, visibilité 40 km, pas de courant d'air.

Distance de mesure la plus courte

La mesure sur feuille est possible sans lentille (GDV3) sur une distance.

Mesure de distance (sans réflecteur et grande portée)

type

laser rouge visible

• Longueur d'onde porteuse

0.670 μm

• Système de mesure

Système de fréquence spécial

Base 100MHz = 1.5m

• Alignment EDM

coaxial

• Affichage (plus petite unité)

1 mm

• Taille du rayon laser:

env. 7 × 14 ~mm / 20 ~m

env. 10 × 20 ~mm / 50 ~m

Mesure standard	Précision **	Temps de mesure
Sans Réflecteur jusqu'à 30 m	3 mm + 2 ppm	≤ 3.0 sec
sans Réflecteur au-delà de 30 m	3 mm + 2 ppm	3.0 sec+3.0 sec/10m
Longue Portée	5 mm + 2ppm	typ 2.5 secmax. 8 sec

Les interruptions du faisceau, les fortes brumes de chaleur et les déplacements d'objets dans le faisceau peuvent provoquer des altérations de la précision.

Mesure de distance (sans réflecteur)

• Plage de mesure:

(sur plaque de mire, n° art. 710333)

• Netteté de l'affichage:

• Constante de prisme:

+34.4mm

	Portée (sans réfl ecteur)
Conditions atmosphériques	Sans réflecteur (cible blanche)*	Sans réflecteur (grise, albedo 0.25)
4	60 m (200 ft)	30 m (100 ft)
5	80 m (260 ft)	50 m (160 ft)
6	80 m (260 ft)	50 m (160 ft)

• Utiliser la Grey Card de Kodak pour les mesures de lumière de reflet. 4) Objet au soleil, forts courants de chaleur. 5) Objet à l'objet ou par ciel couvert. 6) En souterrain, la nuit ou au crépuscule.

Mesure de distance (longue portée, avec réflecteur)

• Plage de mesure:

• Netteté de l'affichage:

12 km

	Portée (longue portée)
Conditions atmosphériques	Prisme standard	3 prismes (GPH3)
1	1500 m (5000 ft)	2000 m (7000 ft)
2	5000 m (16000 ft)	7000 m (23000 ft)
3	> 5000 m (16000 ft)	> 9000 m (30000 ft)

1) très brumeux, visibilité 5 km, ou bien extrêmement ensoleillé, avec de forts courants de chaleur. 2) légèrement brumeux, visibilité 20 km, ou partiellement ensoleillé, avec de faibles courants d'air. 3) couvert, sans humidité, visibilité 40 km, pas de courant d'air.

Mesure de distance portée augmentée (longue portée ou sans réflecteur)

• type laser rouge visible
• Longueur d'onde porteuse 0.670 μm
• Système de mesure - Système de fréquence spécial

Base 100MHz = 1.5m

• Alignment EDM coaxial
• Affichage (plus petite unité) 1 mm Taille du rayon laser: env. 7× 14mm / 20m

env. 15 × 30 mm / 100 m

env. 30~mm × 60~mm / 200~m

Mesure standard	Précision **	Temps de mesure
Sans RÉflecteur	3 mm + 2 ppm	typ. 3 - 6 sec max. 12 sec
Longue Portée	5 mm + 2 pmm	typ. 2.5 sec max. 8 sec

Les interruptions du faisceau, les fortes brumes de chaleur et les déplacements d'objets dans le faisceau peuvent provoquer des altérations de la précision.

Mesure de distance portée augmentée (sans réflecteur)

• Plage de mesure: 1.5 m à 300 m (sur plaque de mire, n° art. 710333)
• Constante de prisme: +34.4 mm

	Portée (sans réfl ecteur)
Conditions atmosphériques	Sans réflecteur (cible blanche)*	Sans réflecteur (grise, albedo 0.25)
4	140 m (460 ft)	70 m (230 ft)
5	170 m (560 ft)	100 m (330 ft)
6	>170 m (560 ft)	>100 m (330 ft)

• Utiliser la Grey Card de Kodak pour les mesures de lumière de reflet. 4) Objet au soleil, forts courants de chaleur. 5) Objet à l'objet ou par ciel couvert. 6) En souterrain, la nuit ou au crépuscule.

Mesure de distance portée augmentée (longue portée)

• Netteté de l'affichage: 12 km

	Portée (longue portée)
Conditions atmosphériques	Prisme standard	Feuille réfléchissante (60 x 60 mm)
1	2200 m (7200 ft)	600 m (2000 ft)
2	7500 m (24600 ft)	1000 m (3300 ft)
3	>10000 m (33000 ft)	1300 m (4200 ft)

1) très brumeux, visibilité 5 km, ou bien extrêmement ensoleillé, avec de forts courants de chaleur. 2) légèrement brumeux, visibilité 20 km, ou partiellement ensoleillé, avec de faibles courants d'air. 3) couvert, sans humidité, visibilité 40 km, pas de courant d'air.

Mesure d'angle

Types	Précision Hz, V (ISO 17123-3)	Affichage (Plus petite unité)
1101	1.5" (0.5 mgon)	1" (0.1 mgon)
1102	2" (0.6 mgon)	1" (0.1 mgon)
1103	3" (1.0 mgon)	1" (0.5 mgon)
1105	5" (1.5 mgon)	1" (0.5 mgon)

• Choix: 360^, 360dec., 400 gon, V%, 6400 mil
• Méthode: absolue, continue Diamètre

Lunette

Grossissement: 30x Image lunette: droite Diamètre de l'objectif: 40 mm - Mise au point min.: 1.7 m (5.6 ft) - Mise au point: grossière uniquement Champ visuel: 1^30' (1.66 gon) Champ visuel de la lunette à 100 m: 2.7 m - Plage d'inclinaison: -ment complet

Compensateur

• Type: compensateur à liquide
• Nombre d'axes : deux (activable/désactivable)
• Plage de calage 4' (0.07 gon)
• Précision de calage
• Type 1101 0.5" (0.2 mgon)
• Type 1102 0.5" (0.2 mgon)
• Type 1103 1" (0.3 mgon)
• Type 1105 1.5" (0.5 mgon)

Sensibilité de la nivelle

• Nivelle sphérique: 6^ / 2 ~mm
• Nivelle à alidade: elsonnéesaucun
• Nivelle électronique: résolution 2"

Hauteur de l'axe de basculement

• sur cuvette d'embase : 196 mm

Plomb optique

• Emplacement : sur l'embase Grossissement : 2x / mise au point possible

Plomb laser

• Emplacement: dans l'axe vertical de l'instrument
• Précision: Divergence de la verticale 1.5mm (2 sigma) à une hauteur d'instrument de 1.5 m.

Batterie

type hydrure de métal/nickel (NiMH) - Tension nominale 6 V - Capacité GEB121 (standard) 3.6 Ah GEB111 (option) 1.8 Ah Alimentation La tension en cas d'utilisation de cable externe doit etre de 12V = DC (min. 11.5 V jusqu'a max. 14V).

	Nombre de mesures (angle + distance)
TC/TCR	600
TCM/TCRM/ TCA/TCRA	400

Clavier et affichage

Clavier 30 touches dont 6 touches de fonction et 12 touches pour le pavé alphanumérique.

Position	Longue Portée (2eme clavier en option)
Saisie alphanumeric. Caracteres	max. 256
Type de caractères	Caracteres ASCII (autres caractères peuvent être chargés en option)
Type d'affichage	LCD
Taille de l'affichage	8 lignes de 32 caractères
Graphique	oui, 64 x 256 pixels

Poids

Stabilité / plage de température:

• Mesure -20° à +50°C (-4^ +122^) Stockage -40° à +70°C (-40^ + 158^)

Caractéristiques particulières

Programmable : Oui Aide à l'alignement : En option

Corrections automatiques

Erreur de ligne de visée Oui - Erreur d'index V Oui - Erreur d'axe de basculement Oui - Inclinaison de l'axe vertical Oui - Courbure terrestre Oui - Réfraction Oui - Excentricité du cercle Oui

Enregistrement

• Interface RS232 Oui
• Mémoire interne Oui Capacité totale 5 Mo pour programme / Texte env. 1.7 Mo
• Mémoire de données amovable (SRAM) Carte PC pour données Oui Capacité 0.5/2/4 Mo Nombre de blocs de données 4500 jusqu'à 36000
• Mémoire de données amovable (ATA-Flash) Carte PC pour données Oui Capacité 4 à 10 Mo Nombre de blocs de données 36000 à 90000

• Nombre Hz/V 1 Hz, 1 V
• Fonctionnement infini

Autres commandes

• TCM, TCA en option
• Plage de travail: 5m - 150m (15 ft - 500 ft)
• Positionnement à 100 m: 50mm
• Affichage gauche/droite: Oui
• Instruments TCA/TCRA : EGL2
• Tous les autres instruments : EGL3

Précision de positionnement

(TCA1102 / prisme standard, statique, ATR-mesure simple)

Distance	Precision	Temps de mesure
jusqu'à 300 m	3 mm	3.0 sec
> 300 m	*	3 - 4

• correspond à la précision de mesure d'angle

Prismes utilisables

• Prismes standard Oui
• Mini-prismes Oui
• Réflecteurs Oui
• Mini-prismes Oui
• Feuille réfléchissante Oui

Prismes spéciaux actifs ne sont pas nécessaires.

Méthode de saisie

• Technique vidéo Oui
• Techniques EDM Non

Portée

(en conditions moyennes, sans interruption de la ligne de visée)

	ATR-Mode	Mode LOCK
Prisme standard	1000 m (3300 ft)	800 m (2600 ft)
Mini-prismes	500 m (1600 ft)	400 m (1300 ft)
Réflector 360°	600 m (2000 ft)	500 m (1600 ft)
360° Mini-prismes	350 m (1150 ft)	300 m (1000 ft)
Feuille réfléchissante 60x60	65 m (200 ft)	-----

Vitesse de rotation

positionnement jusqu'à 50 gon/s

Poursuite de prisme

MODE LOCK)

Tracking ?	Distance	Vitesse maximale
Non	à 20 m	5 m/sec
Non	à 100 m	25 m/sec
Oui	à 20 m	3.5 m/sec
Oui	à 100 m	18 m/sec
Tracking ?	Distance	Vitesse maximale
Oui	0 à distance max.	4 m/sec

Localisation de cible

Durée de recherche typique dans le champ visuel de la lunette	Mesure normale = 2.5 sec + 1 sec. de positionnement
Plage de recherche	1°30' (1.66 gon)
en mode télécommandé	18° (20 gon)
Interruption de la ligne de visée	Oui, brève

Prismes utilisables

Prismes standard oui Miniprisme oui - Réflecteur oui - Miniprisme déconseillé - Feuille réfléchissante non

Pas de prismes actifs spéciaux requis.

Localisation de cible

Vitesse de rotation jusqu'à 50 gon/s

Secteur de recherche

définissable où (plage de travail)

Secteur standard

(Hz x V) 400 x 400

Se référer au "manuel de référence, programmes du TPS1100"

Programmes intégrés

Excentrement du prisme

Saisie manuelle des coordonnées

Orientation 1 point

Convertisseur de données

(ASCII/GSI)

Portée

(dans des conditions standard, sans masquage)

• La portée peut être réduite si les mesures sont exécutées dans la zone limite de l'éventail et dans des conditions atmosphériques défavorables.

Orienté de façon optimale par rapport à l'instrument

Programmes standards

Station Libre

Orientation et transfert d'altitude

Résection

Implantation

Distance entre points

Altitude inaccessibles

Programmes de mesure

Calcul de surface

COGO

Points cachés

Résection locale

Ligne de référence

Enregistrement automatique

Implantation MNT

Scanning de surfaces

Programmable

Avec le langage de programmation

GeoBasic. DOS non requis sur tachéomètre.

Explication des symboles:

en option

• Tous les programmes standards
• Calcul de surface
• COGO
• Résection locale
• Ligne de référence
• Tours d'horizon
• Cheminement polygonal

• Tous les programmes standards
• Pack programmes TPS Advanced

Implantation MNT

Enregistrement automatique

Points cachés

Ligne de référence

Scanning de surfaces

En introduisant une correction d'échelle, on peut effectuer des réductions proportionnelles de distance, comme par exemple la correction atmosphérique, la réduction au niveau de la mer ou la distorsion de projection.

La distance affichée n'est correcte que quand la correction d'échelle en ppm (mm/km) correspond aux conditions atmosphériques régnant lors de la mesure.

La correction atmosphérique prend en compte la pression atmosphérique, la température de l'air et l'humidité relative.

Si on détermine exactement une correction de 1 ppm pour une mesure de distance de haute précision, la température de l'air est de 1°C, la pression de 3 mb et l'humidité relative de 20%.

En général, il suffit de prendre la correction atmosphérique du diagramme et de l'ajouter au champ de touches.

L'humidité de l'air influence la mesure de distance, surtout dans les pays au climat chaud et humide.

Pour des mesures de haute précision, il faut mesurer l'humidité de l'air et la saisir avec la pression atmosphérique et la température.

Correction atmosphérique en mm/km (ppm), température en °C et humidité relative en %.

L'indice de calcul de groupe s'élève pour le distancemètre infrarouge ou visible (longueur d'onde porteuse 780 nm) à n=1.0002830, pour le laser rouge (longueur d'onde porteuse 670 nm) à n=1.0002859. Cet indice est calculé d'après la formule de Barrel et Sears et valable pour une pression atmosphérique p=1013.25 mb, une température de 12 °C et une humidité relative de 60%.

Formule pour le distancemètre infrarouge:

$$ \Delta D _ {1} = 2 8 3. 0 4 - \left[ \frac {0. 2 9 1 9 5 \cdot p}{(1 + \alpha \cdot t)} - \frac {4. 1 2 6 \cdot 1 0 ^ {4} \cdot h}{(1 + \alpha \cdot t)} \cdot 1 0 ^ {x} \right] $$

Formule pour le laser rouge, visible:

$$ \Delta D _ {1} = 2 8 5. 9 2 - \left[ \frac {0. 2 9 4 9 2 \cdot p}{(1 + \alpha \cdot t)} - \frac {4. 1 2 6 \cdot 1 0 ^ {- 4} \cdot h}{(1 + \alpha \cdot t)} \cdot 1 0 ^ {\alpha} \right] $$

$$ \begin{array}{l} \Delta D _ {1} = \text {correction atmosphérique} [ \text {ppm} ] \\ p = \text {pression atmosphérique} [ \text {mb} ] \\ t = \text {température} [ ^ {\circ} \mathrm {C} ] \\ \mathrm {h} = \text {humidité relative} [ \% ] \\ \alpha = 1 / 2 7 3. 1 6 \\ x = \frac {7. 5 t}{2 3 7. 3 + t} + 0. 7 8 5 7 \\ \end{array} $$

Si on garde la valeur de base de 60% d'humidité relative pour le distancemètre, l'erreur maximale possible pour la correction atmosphérique est de 2 ppm (2 mm/km).

Les valeurs D_2 sont toujours négatives et reposent sur la formule suivante :

$$ \Delta D _ {2} = - \frac {H}{R} \cdot 1 0 ^ {3} $$

$$ \begin{array}{l} \Delta D _ {2} = \text {r é d u c t i o n a u n i v e a u d e l a} \quad \text {m e r [ p p m ]} \ \begin{array}{r l} H & = \text {A l t i t u d e d u d i s t a n c e m e t r e a u - d e s s u s d u n i v e a u d e l a m e r} \ & [ m ] \end{array} \ R = 6 3 7 8 \mathrm {k m} \ \end{array} $$

La taille de la distorsion de projection dépend du système de projection local. En cas de projections cylindriques, par ex. Gauss-Kruger, il existe la formule suivante:

$$ \Delta D _ {3} = \frac {X ^ {2}}{2 R ^ {2}} \cdot 1 0 ^ {6} $$

$$ \begin{array}{l} \begin{array}{r l} \Delta D _ {3} & = \text {i s t o r s i o n d e p r o j e c t i o n [ p p m ]} \ X & = \text {v a l e u r E s t, d i s t a n c e d e l a} \ & \text {p r o j e c t i o n - l i g n e z e r o a v e c l e} \ & \text {f a c t e u r d ' e c h e l l e 1 [ k m ]} \end{array} \ R = 6 3 7 8 \mathrm {k m} \ \end{array} $$

Dans les pays où ce facteur d'échelle n'est pas 1, on ne peut pas appliquer directement cette formule.

Correction atmosphérique en ppm avec °C, mb, H (mètres) avec humidité relative de l'air de 60%

Correction atmosphérique en ppm avec °F, inch Hg, H (pieds) avec humidité relative de l'air de 60%

L'instrument calcule la distance oblique, horizontale et la dénivellée selon la formule suivante. La courbure terrestre et le coefficient de réfraction moyen (k = 0.13) sont automatiquement pris en compte. La distance horizontale calculée se rapporte à l'altitude du point de station, et non à la hauteur du réflecteur.

$$ \Delta = D _ {0} \cdot (1 + p p m \cdot 1 0 ^ {- 6}) + m m $$

&= distance oblique affichée [m] D_0 = distance non corrigée [m] ppm = correction d'échelle [mm/km] mm = constante de prisme [mm]

$$ \Delta = Y - A \cdot X \cdot Y $$

$$ \Delta = X + B \cdot Y^{2} $$

Pour le programme de mesure de distance "construction moyenne", les valeurs suivantes sont affichées:

D = distance oblique comme milieu arithmétique de toutes les mesures s = écart-type d'une mesure simple n = nombre de mesures

Ces valeurs sont calculées comme suit :

$$ \bar{D} = \frac{1}{n} \cdot \sum_{i = 1}^{n} D_{i} $$

= somme D_i = mesure simple

$$ s = \sqrt {\frac {\sum_ {i = 1} ^ {n} \left(D _ {i} - \bar {D}\right) ^ {2}}{n - 1}} = \sqrt {\frac {\sum_ {i = 1} ^ {n} D _ {i} ^ {2} - \frac {\left(\sum D _ {i}\right) ^ {2}}{n}}{n - 1}} $$

L'écart-type S_ du milieu arithmétique de la distance peut être calculé comme suit:

$$ \mathsf {S} _ {\overline {\mathsf {D}}} = \frac {\mathsf {s}}{\sqrt {\mathsf {n}}} $$

Mots clés (index)

Accessoires 94

Affichages des coordonnées 100

Afficher et éditer les données GSI (CHERC) 54

Afficher et importer des données (VOIR) 54

Alimentation externe du tachéomètre 25

ATTENTION 4

Autoexec 99

AVERTISSEMENT 4

Avis de sécurité 121

B. Bloc Code 110

Bloc de mesure 110

C Caractère de fin d'un bloc 110

Caractère neutre (Wildcards) Fonctions du système 55

Changement de position de lunette (1 < > 11).75

Changer les batteries 24

Charger les batteries 23

Charger un fichier de configuration 95

Charger un fichier de paramètre système 96

Choisir/définir les prismes 70, 71

Choix de langue 99

Codage 79

Codage de point 80, 81

Codage rapide (Qcod + / Qcod -) 81

Codage rapide (QuickCode) 107

Codage standard 79,80

Communication 83

Commutation du masque d'affichage (>MASQ)..... 78

Compensateur 32

Compensateur bi-axial 32

Conception de l'enregistrement et transfert de don. 19

Configuration des données 49

Configurations des fichiers 107

Contrôle de la carte mémoire 60

Contrôle et ajustement 29

Conversion de données 56

Copier un fichier de liste de code (COPIE) 51

Correction d'échelle (ppm) 151

Correction géométrie 72

Corrections simplifiées de distance ppm 73

Création d'un nouveau fichier (NOUV) 50

Créer un nouveau fichier de liste de code (NOUV).. 51

D DANGER 4 Date 98 Décimaux angles 99 Décimaux distances 99 DEFINIR LIMITES 94 Dénomination d'instruments et version logiciel 92 Dernier numéro de point (DERN) 76 Description du système 12 Distorsion de projection 153 Données techniques 143 Durée affichage mesure 103

E Eclairage 93

Effacer les blocs GSI (SupPt, SupCd) 76 Enregistrement de la mesure (REC) 73 Enregistrement des données de la station 75 Entretien et stockage 119 err index compens. 32 Erreur de la ligne de visée 36 Erreur de l'axe de basculement 38 Erreur de localisation automatique de prisme ATR 41 Erreur d'index V 34 Erreurs d'index pour les axes longitudinal 32 Excentrement du prisme 78 Example de format de données 115

Fichier de configuration 95

Fichier de données 107 Fichier de données (F-DON) et fichier de mesure... 49 Fichier de liste de code 50 Fichier de mesures 107 Fichier de paramètre système 96 Fonctionnement 85 Fonctions de mesure 66 Fonctions du système 49 Fonctions générales 92 Format 8/16 caractères 108 Format date 98 Format des données 108 Format Heure 98 Formater la carte mémoire (FORMT) 59

G GeoBasic 19 Gestionnaire de données 51, 52 Heure 98 Heure Power 103

Mots clés (index), suite

Identification du produit 3 Importer des données (IMPOR) 53 Incrément du numéro de point 106 Incrément 106 Insérer les batteries 24 Introduction 10

L Les paramètres de communication GSI 84 Listede codes 107 M Masque d'affichage 61 Masque d'enregistrement 60, 61 Mesure de distance 67 Mesure séparée de distance et d'angle (DIST + REC) 74 Mesure simultanée de distance et d'angle 75 Mise en station de l'instrument 27 Mode I. LOCK 87 Mode alpha 98 Mode ATR 15 Mode ATR (ATR+ / ATR-) 86 Mode derrier point (DERN) 88 Mode en-ligne 84 Mode excentres 105

Nettoyage et séchage 120

Nivelle électronique 28 Nivelle électronique (NIVEL) 92 Notion de bloc 109 Numéro de point individuel (INDIV / COU) 79

0. Orientation sur 1 point 66. Paramétrage de la direction Hz (Hz0) 67.

Paramétrage du masque d'affichage (MASQA).... 61 Paramétrage du masque d'enregistrement..... 60, 61 Paramètres de communication GeoCOM 83 Paramètres de communication GSI 83 Paramètres de configuration 99 Paramètres de mesure 105 Paramètres GSI 62 Paramètres Système 97 Position I 100 Positionnement au dernier point enregistré 77

Mots clés (index), suite

Préparation des mesures 22

Pression atmosphérique 100

R Réduction au niveau de la mer 153

Saisie manuelle de coordonnées (SAISI) 56

Saisie manuelle d'une distance 76

Sélection du programme de mesure EDM 68, 69

Signification des symboles 4

Sommaire 5

Stockage 120

Structure d'un bloc 109

Structure d'un mot de données 111

Système de localisation automatique de prisme...... 85

Système Hz 100

Table des matières 6

Température atmosphérique 100

Test EDM (distancemètre) 71

Touches beep 98

Transport 119

Unité d'angles 99

Unité de distance 99

Valeurs d'angle absolues 88

Valeurs d'angle relatives 88

Leica Geosystems AG, Heerbrugg, Suisse, a été certifiée comme utilisant un système de qualité conforme aux Normes Internationales de Gestion de Qualité et Systèmes de Qualité (ISO 9001) et au Systèmes de Management environnemental (ISO 14001).

Total Quality Management - notre engagement pour la satisfaction totale des clients.

Vous pouvez obtenir de plus amples informations concernant notre programme TQM auprès du représentant Leica Geosystems le plus proche.

Leica Geosystems AG

CH-9435 Heerbrugg

(Switzerland)

Phone [phone]

Fax [phone]

www.leica-geosystems.com

711237-2.2.1fr

Imprimé en Suisse - Copyright Leica

Geosystems AG, Heerbrugg, Suisse 2003

Traduction de la version originale (710476-2.2.1de)
