BDASCA90070 - Scanner MEDION - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Scanner à plat USB
Marque	MEDION
Modèle	BDASCA90070
Dimensions (L x H x P)	457 x 248 x 39,5 mm
Poids	2,1 kg
Alimentation	Adaptateur secteur HDAD15W101-124, 200-240 V~, 50/60 Hz
Surface de numérisation	A4 / Letter (216 x 297 mm)
Résolution optique	4800 x 9600 dpi
Interface	USB 2.0 Hi-Speed
Profondeur des couleurs	48 bits (interne) en couleur, 12 bits en niveaux de gris, 1 bit en noir et blanc
Fonctions principales	Numérisation de documents, diapositives et négatifs (avec adaptateur TA), reconnaissance de texte OCR, touches directes (numériser, photocopieur, courriel, OCR, web, config)
Logiciel fourni	ScanWizard, logiciel de reconnaissance de texte (OCR), traitement d'image
Système d'exploitation compatible	Windows ME / 2000 / XP
Configuration minimale requise	Pentium III 500 MHz, 64 Mo RAM, 800 Mo disque dur, lecteur CD-ROM, port USB
Conditions de fonctionnement	Température 10-40 °C, humidité 35-80 % (sans condensation)
Entretien et nettoyage	Nettoyer la vitre avec un produit pour vitre et un chiffon légèrement humide. Ne pas utiliser de solvants.
Sécurité	Ne pas ouvrir le boîtier. Ne pas insérer d'objets. Éviter l'humidité et la chaleur. Utiliser uniquement l'adaptateur fourni.
Pièces détachées et réparabilité	Réparation réservée aux partenaires de service agréés. Aucune pièce réparable par l'utilisateur.
Contenu du carton	Scanner, bloc optique pour diapositives/négatifs (TA), câble USB, adaptateur secteur, CD d'installation et manuel
Garantie	Garantie constructeur selon conditions détaillées dans la notice. Le reçu fait office de justificatif.

FOIRE AUX QUESTIONS - BDASCA90070 MEDION

Comment installer le scanner MEDION BDASCA90070 ?

Avant de brancher le scanner, installez d'abord le pilote et les logiciels à partir du CD fourni. Insérez le CD, l'installation démarre automatiquement. Suivez les instructions à l'écran. Une fois terminée, redémarrez le PC puis connectez le scanner via le câble USB et branchez l'adaptateur secteur. Allumez le scanner, le système d'exploitation le reconnaîtra.

Pourquoi mon scanner n'est-il pas reconnu par l'ordinateur ?

Vérifiez que le pilote est bien installé avant de connecter le scanner. Assurez-vous que le câble USB est correctement branché et que le scanner est allumé. Essayez un autre port USB. Redémarrez l'ordinateur. Si le problème persiste, fermez les autres applications utilisant le scanner (OCR, etc.) et consultez le chapitre de dépannage de la notice.

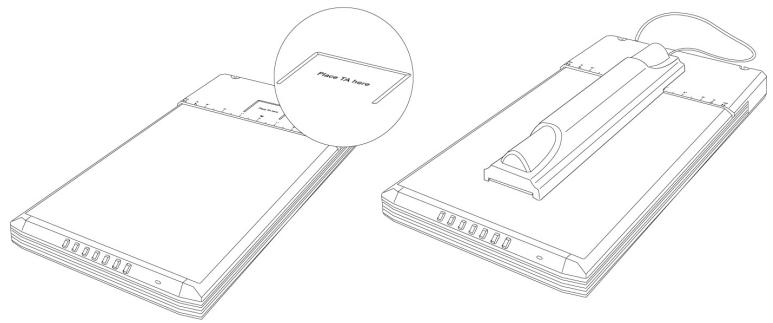

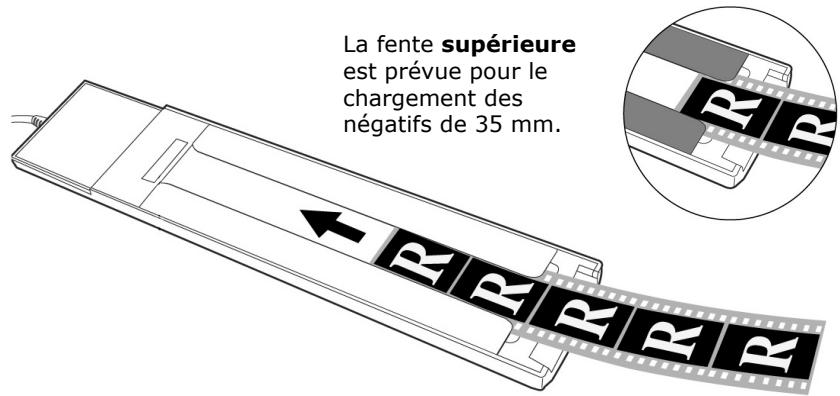

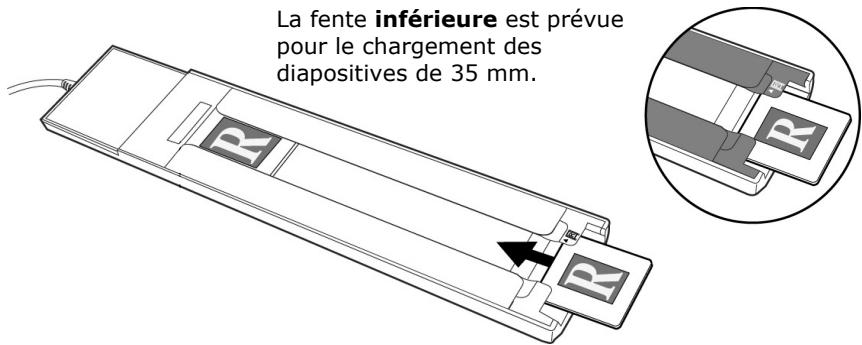

Comment numériser une diapositive ou un négatif ?

Éteignez le scanner, retirez le couvercle et branchez le bloc optique TA (Transparency Adapter) au port prévu. Insérez la diapositive ou le négatif dans le guide du TA (face avant vers le haut pour les diapositives, face brillante vers le haut pour les négatifs). Placez le TA verticalement sur la vitre. Allumez le scanner, lancez ScanWizard, sélectionnez 'Positif' ou 'Négatif' sous Original/Film, puis effectuez la numérisation.

Quelle résolution choisir pour une numérisation ?

Pour une utilisation courante : 150 dpi pour une impression couleur, 200 dpi pour du gris, 300 dpi pour de la reconnaissance de texte (OCR). Pour des diapositives ou des négatifs, réglez au moins 600 dpi. Une résolution plus élevée augmente la qualité mais aussi la taille du fichier et la durée de numérisation.

Comment nettoyer la vitre du scanner ?

Utilisez un chiffon légèrement humide et un produit de nettoyage pour vitres. N'utilisez pas de solvants, de produits caustiques ou gazeux. Veillez à ne pas rayer la vitre. La propreté de la vitre est essentielle pour une bonne qualité de numérisation.

Que faire en cas d'erreur de fonctionnement ?

Commencez par vérifier visuellement tous les câbles et connexions. Assurez-vous que l'alimentation est correcte. Exécutez les outils Windows 'Défragmentation' et 'Scandisk'. Consultez le chapitre 'Premiers secours' de la notice. Si le problème persiste, contactez le service après-vente en fournissant la configuration de votre ordinateur et les messages d'erreur.

Peut-on utiliser le scanner sans installer le logiciel ?

Non, le pilote et le logiciel ScanWizard sont nécessaires pour que le scanner fonctionne. L'installation doit être faite avant de brancher le scanner. Sans driver, le système d'exploitation ne reconnaîtra pas l'appareil.

Quels sont les précautions de sécurité importantes ?

Ne jamais ouvrir le boîtier du scanner. Ne pas insérer d'objets pointus dans les fentes. Garder l'appareil à l'écart de l'humidité et de la chaleur directe. Utiliser uniquement l'adaptateur fourni. Débrancher avant nettoyage. En cas de problème, contacter un réparateur agréé.

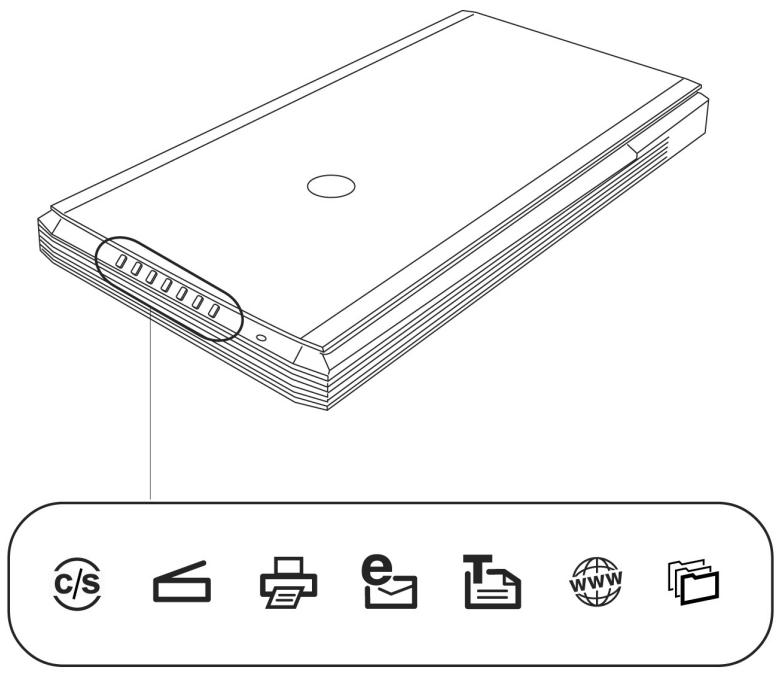

Comment utiliser les touches directes du scanner ?

Le scanner est équipé de 7 touches : Annuler/Organiser, Numériser, Photocopieur, Courriel, OCR, Web, et Définir. Chaque touche lance une fonction prédéfinie. Vous pouvez configurer leurs actions via le logiciel de configuration fourni. Par exemple, appuyez sur 'Photocopieur' pour numériser et envoyer directement à l'imprimante.

Le scanner est-il compatible avec Windows 10 ?

La notice indique une compatibilité avec Windows ME, 2000 et XP. Pour les systèmes plus récents comme Windows 10, il est possible que le pilote d'origine ne soit pas compatible. Vous pouvez essayer d'utiliser le pilote générique Windows ou rechercher des mises à jour sur le site du fabricant. Dans certains cas, un scanner plus ancien peut ne plus être supporté.

MODE D'EMPLOI BDASCA90070 MEDION

Consignes de sécurité 1

Sécurité de fonctionnement 1

Lieu d'implantation 2

Température ambiante 2

Compatibilité électromagnétique 2

Raccordement 3

Alimentation 3

Réparation 3

Nettoyage 4

Sauvegarde des données 4

Recyclage et élimination 4

Remarques concernant le présent mode d'emploi 5

Le concept 5

La qualité 5

Service 5

Notre groupe-cible 6

Quels documents peuvent être produits? 6

Volume de livraison 7

Exigences quant au système 7

Informations techniques 8

Mise en service 11

1. Installation du calculateur 11
2. Déverrouiller la sécurité 12

Verrouiller le scanner pour le transporter 12

3. Raccordement à l'alimentation 13 4. Raccordement au PC. 14

Utilisation 15

Numériser un document 15 Aperçu de la numérisation 16 Numériser le document 16 Touches directes 17 Aide supplémentaire 18

Interface utilisateur de ScanWizard 19 Numérisation de diapositives et de négatifs 20 Insérer des diapositives ou des négatifs 21 Tirer le meilleur parti du TA. 23 Logiciel de reconnaissance de texte 23 Logiciel de reconnaissance de texte 24

Questions techniques et reponses 25

Quelle résolution pour quel objectif? 25 Capacité de mémoire requise pour différentes résolutions.... 25 Que signifie. 25

Service apres-vente 26

Premiers secours en cas d'erreurs de fonctionnement 26

Localisation de la cause 26 Remarques fondamentales 26 Contrôle des raccordements et des câbles 26

Erreurs et causes eventuelles 27

Assistance technique 28 Avez-vous besoin d'assistance supplémentaire ?........................ 28 Garantie 29

Conditions de garantie 29

Limitation de la responsabilité 30 Polycopie du présent manuel 30

Appareil

Lorsque l'appareil arrive en fin de vie, ne le jetez jamais dans une poubelle classique. Informez-vous des possibilités d'élimination écologique.

Copyright © 2005 Tous droits réservés. Le présent manuel est protégé par le droit d'auteur. Le Copyright est la propriété de la société Medion®. Marques déposées : MS-DOS® et Windows® sont des marques déposées de l'entreprise Microsoft®. Pentium® est une marque déposée de l'entreprise Intel®. Les autres marques déposées sont la propriété de leurs propriétaires correspondants.

Sous réserve de modifications techniques.

Consignes de sécurité

Veuillez lire ce chapitre attentivement et respectez toutes les consignes et remarques indiquées. Ainsi, vous assurez un fonctionnement fiable et une longue durée de vie de votre scanner à plat. Gardez ce mode d'emploi toujours à la portée de la main, à proximité de votre scanner à plat.

Conservez le mode d'emploi afin de pouvoir le remettre, en cas de vente du scanner à plat, au nouveau propriétaire.

Sécurité de fonctionnement

• N'ouvre jamais le boîtier du scanner à plat! Ceci pourrait donner lieu à un court-circuit électrique ou même à du feu, ce qui entraîne l'endommagement de votre scanner à plat.
• Les fentes et les ouvertures du scanner à plat servent à l'aération. Ne recouvre pas ces ouvertures étant donné que sinon, une surchauffe pourrait se produire.
• N'introduisez pas d'objets pointus par les fentes et ouvertures à l'intérieur du scanner à plat. Ceci pourrait donner lieu à un court-circuit électrique ou même à du feu, ce qui entraîne l'endommagement de votre scanner à plat.
• Ne laissez pas jouer les enfants sans surveillance avec les appareils électriques. Les enfants ne seront pas toujours en mesure de reconnaître un danger éventuel.
• Conservez les emballages, comme par ex. les plastiques hors de portée des enfants. Un mauvais usage peut engendrer un risque d'étouffement.
• Le scanner à plat n'est pas conçu pour l'utilisation dans une entreprise industrielle.

LIEU d'implantation

• Tenez votre scanner à plat et tous les appareils raccordés à l'écart de l'humidité et évitez la poussière, la chaleur et le rayonnement direct du soleil afin d'éviter des dérangements de fonctionnement.
• Placez et utilisez tous les composants sur une surface stable, plane et exempte de vibrations afin d’éviter que le scanner à plat tombe. Veillez à une température ambiante ajustée :

Le scanner à plat peut être exploité à une température ambiantede C à C et à une humidité relative de l'air de 35% - 80% (pas de condensation).

À l'état hors circuit, le scanner à plat peut être stocké à -10° C à 60° C et à 20% - 80% d'humidité relative de l'air (pas de condensation).

Après un transport du scanner à plat, ne réalisez la mise en service que lorsque l'appareil a pris la température ambiante. En cas de fluctuations de température ou d'humidité importantes, la condensation risque de donner lieu à la formation d'humidité à l'intérieur du scanner à plat susceptible d'entraîner un court-circuit électrique.

Compatibilite electromagnetique

• Lors du raccordement du scanner à plat, les directives pour la compatibilité électromagnétique (EMC) doivent être respectées.
• Veuillez uniquement utiliser l'adaptateur fourni.
• Veuillez garder une distance d'un mètre au minimum par rapport aux sources perturbatrices magnétiques et à fréquence élevée (dévisseur, enceintes acoustiques, téléphone mobile, etc.) afin d’éviter des dérangements de fonctionnement et des pertes de données.

Alimentation

• N'ouvre pas le boîtier réseau. Il y a danger de mort par décharge électrique lorsque le boîtier est ouvert. Il ne contientaucun élément à entretenir.
• La prise doit se trouver après l'ordinateur et être facilement accessible.
• Ne branchez le boîtier (HDAD15W101-124) que sur des prises mise à la terre et sur du courant secteur 200-240V~/ 50-60 Hz. Si vous n'êtes pas sûr du voltage de votre installation dans cette pièce, renseignez-vous auprès de votre centre EDF.
• Si vous rajoutez une rallonge, veillez à ce qu'elle corresponde aux exigences VDE. Renseignez-vous auprès de l'électricien qui a effectué votre installation.

Pour assurer un raccordement impeccable de votre scanner à plat, veuillez respecter les indications suivantes :

• Posez les câbles de sorte que personne ne peut marcher dessus ou trébucher.
• Ne posez pas d'objets sur les câbles étant donné que sinon, ceux-ci risquent d'être endommagés.
• Veuillez d'abord déverrouiller le scanner avant de l'utiliser.

Reparation

Veuillez vous adresser à notre Service Center lorsque vous avez des problèmes techniques avec votre scanner à plat.

La réparation est exclusivement réservée à nos partenaires de service autorisés.

Contactez notre service après-vente lorsque...

• Du liquide a pénétré à l'intérieur du scanner à plat;
• le scanner à plat ne fonctionne pas comme il convient;
• l'appareil est tombé ou lorsque le boîtier est endommagé.

Nettoyage

Veillez à ce que le scanner, plus particulièrement la plaque de verre, ne soit pas sali. - Nettoyez le scanner à plat avec un chiffon légèrement mouillé. - N'utilisez pas de solvants, de produits de nettoyage caustiques ou gazeux. - Utilisez un produit à nettoyer le verre pour la plaque de verre.

Sauvegarde des donnees

• Faites des copies de sécurité sur des moyens externes après chaque actualisation de vos données. Il n'est pas possible de revendiquer une indemnisation pour la perte de données ou les dommages consécutifs qui en résultent.

Recyclage et elimination

Ce scanner à plat ainsi que son emballage ont été réalisés autant que possible dans des matériaux qui, une fois éliminés, ne nuisent pas à l'environnement et qui permettent un recyclage approprié.

En fin d'utilisation, l'appareil est repris pour être réutilisé et recyclé (pour certains composants) pour peu que son état puisse le permettre.

Les composants non recyclables sont éliminés de manière appropriée.

Si vous avez des questions concernant l'élimination, veuillez contacter votre point de vente ou notre service après-vente.

Remarques concernant le present mode d'emploi

Nous avons structuré le mode d'emploi de sorte que vous pouvez trouver les informations requises concernant un certain sujet en consultant la table des matières.

L'objectif de ce mode d'emploi est de vous expliquer la commande du scanner à plat en des termes faciles à comprendre.

Pour la commande des programmes d'application et du système d'exploitation, vous disposez de nombreuses fonctions d'aide offertes par les programmes en cliquant avec la souris ou en appuyant sur une touche (dans la plupart des cas, F1).

Ces aides sont mises à votre disposition pendant l'utilisation du système d'exploitation Microsoft Windows® ou du programme d'application en question.

Le concept

Nous vous remercions pour votre confiance en nos produits et nous nous réjouissons de pouvoir vous accueillir en tant que nouveau client.

LA QUALITE

Lors du choix des composants, nous avons porté notre attention à une fonctionnalité élevée, à une manipulation facile et à une sécurité et fiabilité élevées. Grâce à ce concept de matériel et de logiciel, nous pouvons vous présenter un scanner à plat fait pour l'avoir qui vous procurera beaucoup de plaisir lors du travail et pendant les loisirs.

Grâce à l'encadrement individuel des clients, nous vous assistons lors de votre travail quotidien.

Contactez-nous, nous sommes à heures de pouvoir vous aider. Ce manuel contient un chapitre séparé concernant le service après-vente commençant à la page 26.

Notre groupe-cible

Ce mode d'emploi s'adresse aux premiers utilisateurs ainsi qu'aux utilisateurs déjà expérimentés.

Nonobstant l'utilisation professionnelle possible, le scanner à plat est conçu pour l'exploitation dans un ménage privé.

Les multiples possibilités d'utilisation sont disponibles pour toute la famille.

Dans la mesure où vous ne possédez pas le copyright (droit d'auteur) ou l'autorisation du titre à la coprighth, la reproduction non autorisée (p. ex. de billets de banque) peut constituer une violation du droit national ou international et entraîner des peines graves. Veuillez, le cas échéant, contacter votre avocat.

Volume de livraison

Veuillez contrôler que la livraison est complète et veuillez nous informer en l'espace de 14 jours après l'achat si la livraison n'est pas complète. Avec le scanner à plat que vous venez d'acheter, vous recevez :

• Scanner à plat USB

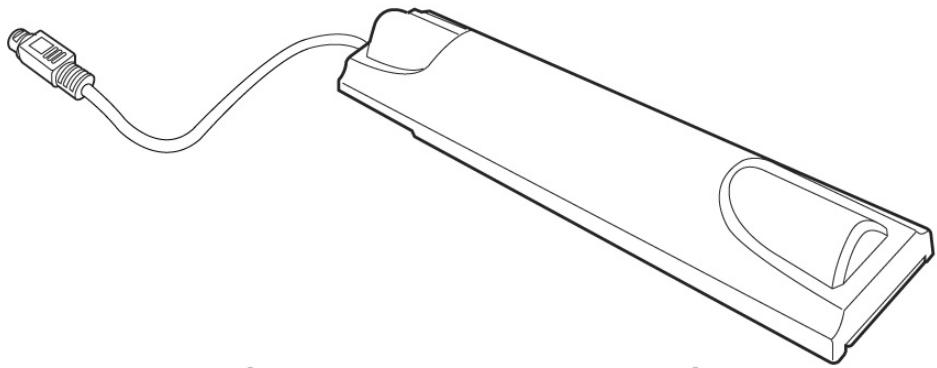

• Bloc optique pour diapositives et négatifs (TA = Transparency Adapter)
• Cable USB Adaptateur (HDAD15W101-124)
• Logiciel d'installation et d'application
• Le présent manuel d'utilisateur avec des documents de garantie intégrés

Exigences QUANT au systeme

• Ordinateur : Ordinateur compatible PC/AT
• Puissance du processeur : à partir de Pentium III, 500 MHz
• Système d'exploitation : Windows® ME/2000/XP
• Mémoire de travail : 64 MB, recommandée : 128 Mo ou plus
• Mémoire sur disque dur : 800 Mo de mémoire libre au minimum.
• Installation: Lecteur CD-ROM
• Raccordement : Interface USB

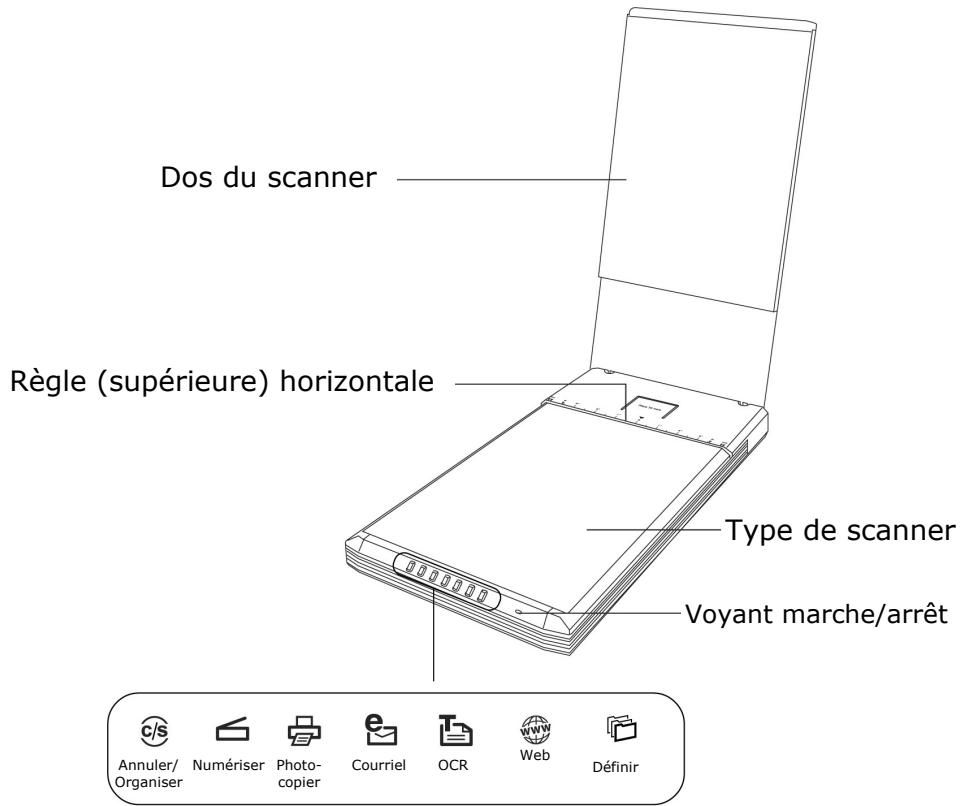

Informations techniques

• Type de scanner : Scanner à plat USB
• Méthode de numérisation : Single Pass (1 seule passe) Profondeur des couleurs : Couleur : 48 bits (interne)

Niveau de gris: 12 bits (interne)

Texte/Trait: 1 bit (interne)

Surface de numérisation : A4/Letter (216 x 297 mm) Résolution 4800 x 9600 dpi - Interface USB 2.0 Hi-Speed - Dimensions 457 mm (l) x 248 mm (h) x 39,5 mm (p) - Poids 2,1 Kg - Environnement de fonctionnement :

Température: 10°C - 40°C

Humidité (pas de condensation) : 35 % - 80 %

1. Installation du logiciel

Important: Avant de brancher le scanner, vous devez d'abord installer les logiciels nécessaires (pilote et traitement d'image). Lors de l'installation de programmes ou de drivers, des données importantes peuvent être écrasées ou modifiées. Pour pouvoir accéder aux données d'origine lors de problèmes éventuels après l'installation, vous nevez sauegarder le contenu du disque dur avant l'installation. Important: n'installez pas Adobe® Acrobat® Reader si ce dernier est déjà installé sur votre ordinateur afin d'éviter des conflits de version. Sélectionnez l'installation personnalisée.

1. Introduisez le CD fourni afin de démarrer l'installation automatiquement.

Remarque: au cas où le démarrage automatique ne fonctionnerait pas, la fonction dite „Autorun" est probablement désactivée. Activez cette fonction le cas échéant dans votre gestionnaire d'appareils entrant l'inscription „CD-ROM" et en mettant un crochet devant la propriété „Avis automatique en cas de changement".

Installation manuelle sans fonction autorun :

1) Ouvrez le „Menu start" et sélectionnez l'inscription „Exécution". 2) Introduisez alors la lettre du lecteur CD-ROM suivant deux points et du nom de programme „CDSetup". 3) Confirmez en cliquant une fois sur _K^.

1. Installez le pilote et les logiciels (ScanWizard, traitement d'image et reconnaissance de texte) en suivant les instructions apparues à l'écran.
2. Finalement, fermez toutes les fenêtres et redémarrez votre PC.

2. Deverrouiller la securite

1. Tournez le scanner estint sur le côté et cherchez la vis de sécurité sur le dessous de l'appareil :

Déverrouillé

Verrouille

1. À l'aide d'une pièce de monnaie, tournez la vis de sécurité (forcez un peu) dans le sens des aiguilles d'une montre jusqu'à ce que la flèche soit devant le symbole « Déverrouillé »
2. Retournez le scanner à plat avec précaution, en évitant les secousses.

Verrouiler le scanner pour le transporter

Si vous souhaitez transporter le scanner, procédez comme suit :

1. Éteignez le scanner, débranchez le bloc d'alimentation de la prise électrique et tous les cordons d'alimentation et autres branchements.
2. Si le bloc optique à diapositives est monté, ôtez-le avant de verrouiller le scanner. Pour cela, consultez le guide d'installation correspondant.
3. Pour verrouiller à nouveau le scanner, soulevez-en le coin avant droit.
4. À l'aide d'une pièce de monnaie, tournez la vis de sécurité désormais visible dans le sens contraire des aiguilles d'une montre jusqu'à ce que la flèche soit devant le symbole « Verrouillé »
5. Si possible, transportez le scanner dans son emballage d'origine.

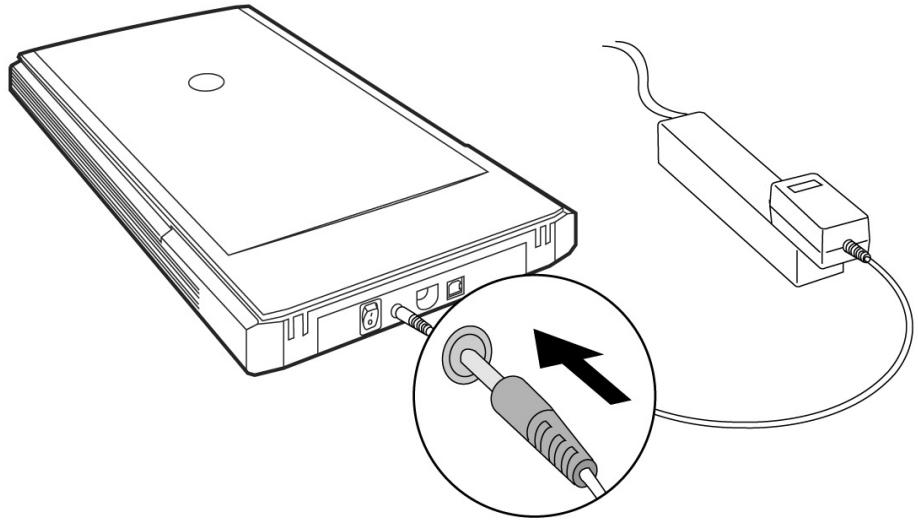

3. Raccordement à l'alimentation

1. Tenez compte des remarques au chapitre „Sécurité et maintenance" (pages 1 et suivantes).
2. Positionnez l'ordinateur et le scanner de sorte que vous pouvez travailler confortablement et en toute sécurité. Branchez le bloc d'alimentation fourni à l'arrête du scanner.
3. Branchez-le ensuite à une prise facile d'accès.

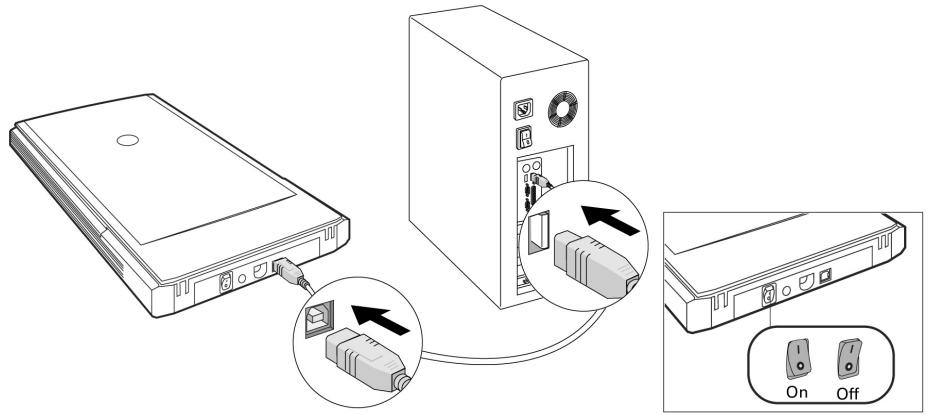

Pour raccorder votre scanner à plat à votre ordinateur, procédez de la façon suivante :

Le logiciel du scanner doit déjà être installé (page 11).

1. Mettez l'ordinateur et tous les appareils périphériques raccordés (moniteur, imprimante, modem externe, etc.) en circuit et attendez jusqu'à ce que le système d'exploitation soit entièrement lancé.
2. Reliez l'extrémité du câble USB fourni à une prise de raccordement USB libre de votre ordinateur.
3. Raccordez l'autre extrémité au scanner.

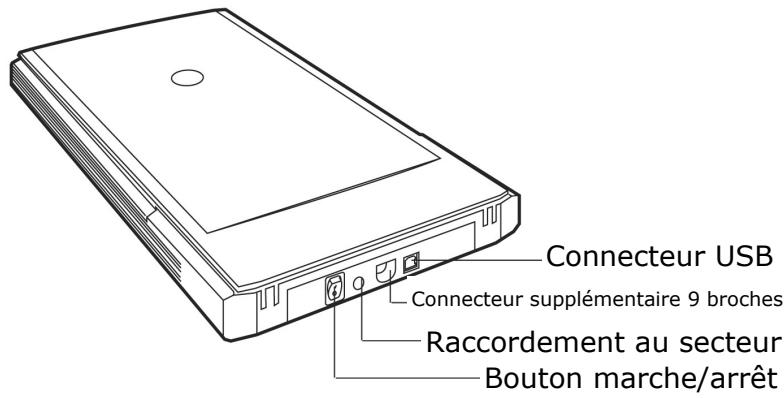

4. Allumez l'appareil à l'aide de l'interrupteur situé à l'arrière. Le témoin lumineux situé à l'avant indique que l'appareil est prêt à fonctionner.
5. Le scanner est reconnu par le système d'exploitation et la procédure d'installation est terminée.

Remarque: Si votre système d'exploitation est programmé de telle manière que l'installation des logiciels et des pilotes n'est acceptée que lorsque ceux-ci sont signés (autorisés par Microsoft), un dialogue correspondant apparaîtra. Pour installer le pilote, cliquez sur « Suivant »

Lorsque l'installation des logiciels est terminée, vous trouvez sur votre ordinateur de nouveaux groupes de programmes contenant divers logiciels et fichiers d'aide.

Vous trouverez notamment le logiciel de reconnaissance optique de caractères (ROC) qui tient à votre disposition une documentation complète dans l'aide en ligne.

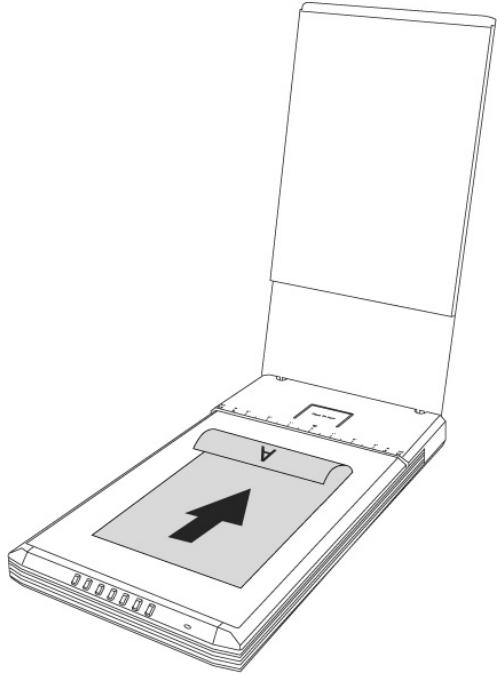

Numeriser un document

1. Ouvrez le dos du scanner.
2. Placez le document à numériser sur la vitre. Le bord supérieur du document doit viser l'arrière du scanner tandis que la surface à numériser doit être dirigée vers le bas.

1. Fermez le dos du scanner.

Aperçu de la numerisation

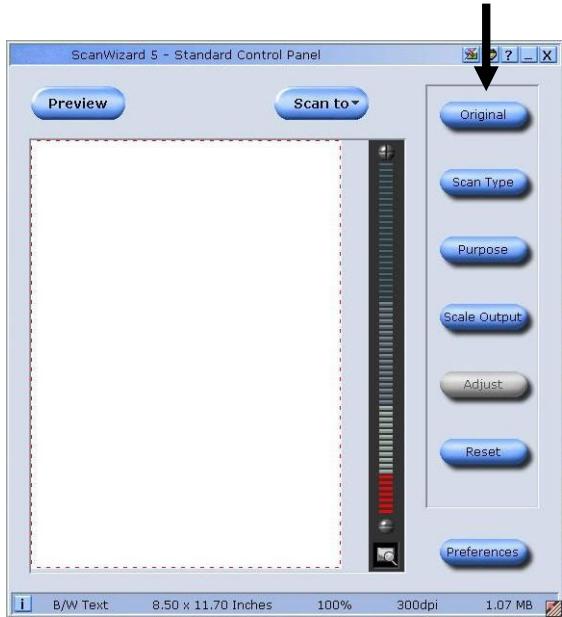

Grâce à l'assistant de numérisation « ScanWizard », vous pouvez régler les paramètres de la numérisation de votre document. Par défaut, le scanner désigne lui-même les paramètres du document original (Original), le type d'image (Scantype), l'utilisation (Purpose), et livre automatiquement un « aperçu rapide » (Preview) du document.

1. Pour démarrer le ScanWizard, double-cliquez sur l'icône ScanWizard de votre bureau. Vous pouvez aussi démarrer le programme par Démarrer ⇒ Programmes.
2. Par défaut, ScanWizard est ouvert et génère automatiquement un aperçu du document à numériser.

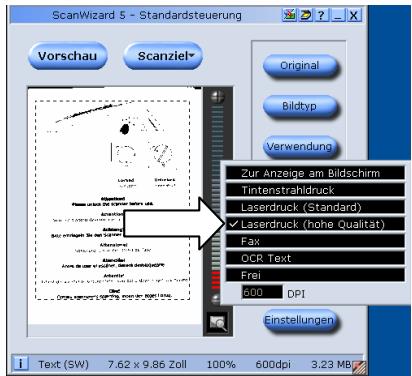

3. Effectuez les réglages souhaités à l'aide des boutons suivants :

Déterminez la catégorie de l'original (à numériser).

Type d'image Détermine le format de sortie (le type d'image) : couleur, niveaux de gris, noir et blanc. Utilisation Détermine la résolution selon l'utilisation à laquelle est destiné le document numérique.

Remarque : cliquez sur les boutons Échelle (Scale Output), Configurer (Adjust) et Rétablir (Reset) pour entreprendre d'autres réglages.

Numeriser le document

1. Cliquez sur le bouton Cible du scan dans ScanWizard.
2. Indiquez le dossier cible, un nom de fichier et le format du fichier, puis cliquez sur Enregistrer.

Remarque: si l'option « Une fois enregistrée, transmettre l'image au programme » est cochée, le document scanné sera d'abord enregistré puis automatiquement transmis à un logiciel de traitement d'image, à un éditeur de messagerie électronique ou à un navigateur, selon ce qui aura été saisi dans le champ suivant.

Touches directes

Votre scanner comporte sept touches directes grâce auxquelles on peut appeler rapidement les fonctions les plus fréquemment utilisées :

Annuler/organiser c/s

Interrompt la numérisation en cours. Lance le logiciel de configuration (à condition qu'aucune numérisation ne soit en cours).

Numériser

Emmagasinez des documents qui pourront être enregistrés comme images ou envoyés à un logiciel de traitement d'image en vue d'autres traitements.

Photocopieur

Numérise le document et l'envoie à l'imprimante.

Courriel

Numérise le document et le transmet directement à un logiciel de messagerie.

Numérise un document, le transmet à un logiciel de reconnaissance de caractères et l'enregistre comme fichier texte.

Numérise un document et envoie le résultat à un site web. Votre navigateur par défaut s'ouvre et affiche l'image enregistrée.

Définir

Adapte les fonctions Power Saving (économie d'énergie), Scan, Fax et Launch Application (lance le programme de votre choix) à vos souhaits.

Les paramètres de chaque touche peuvent être configurés dans le logiciel de configuration.

Remarque : vous devez quitter le ScanWizard avant de démarrer le logiciel de configuration.

Pour démarrer le logiciel de configuration, appuyez sur la touche « Annuler/Organiser » du scanner ou lancez le programme à partir du dossier de programmes correspondant du menu Windows.

Une fois le calcul de configuration ouvert, cliquez sur l'un des 6 onglets et saisissez les valeurs souhaitées. Des informations détaillées sont à votre disposition dans l'aide en ligne du programme.

AIDE supplémentaire

Si vous rencontrez des difficultés pour travailler avec le scanner, lisez le fichier de dépannage dans le dossier

« Techinfo » que vous trouverez sur le CD fourni.

Vous trouverez des informations supplémentaires sur l'utilisation du scanner et du ScanWizard dans l'aide en ligne ainsi que sur le CD.

Interface utilisateur de ScanWizard

ScanWizard vous propose deux modes différents et donc deux interfaces différentes : Standard et Professionnel.

Lors de la première mise en service, c'est toujours le mode Standard qui est affiché.

Standard

Professional

Pour basculer de l'interface Standard à l'interface Professionnel, veuillez procéder comme suit :

1. Dans l'interface Standard, cliquez sur le bouton de commutation en haut à droite.
2. Un message vous informant que l'interface utilisée peut être modifiée apparaît. Confirmez avec OK.
3. L'interface utilisateur professionnelle est affichée.
4. Si vous désirez passer de l'interface Professionnel à l'interface Standard, cliquez à nouveau sur le bouton de commutation se trouvant cette fois-ci en haut dans la barre d'outils.
5. Un message vous informant que l'interface utilisateur peut être modifiée apparaît. Confirmez avec OK.
6. L'interface Standard est à nouveau affichée.

Numerisation de diapostives et de negatifs

Le bloc optique pour diapositives et négatifs (TA = Transparency Adapter) est un accessoire de votre scanner. Il rend tout scanner si polyvalent que vous pouvez l'utiliser pour numériser des diapositives de 35 mm. Nous recommandons l'utilisation de cet accessoire pour la numérisation de diapositives ou de négatifs destinés à être affichés à l'écran ou qui ne nécessitent pas de résolution élevée.

Remarque : la numérisation d'originaux transparents en couleur peut donner des résultats très différents selon la qualité des films.

1. Éteignez le scanner.
2. Retirez le dos du scanner.
3. Branchez le TA au scanner. Branchez la prise à 9 broches du TA au port supplémentaire à l'arrière du scanner.

1. Insérer les diapositives de 35 mm dans le guide du TA prévu à cet effet, face avant vers le haut.

Insérer les négatifs dans le guide du TA prévu à cet effet, face brillante vers le haut.

1. Placez le TA verticalement sur la surface de numérisation, dans l'anfractuosité, au niveau de la règle supérieure du scanner.

8. Important!

1. Allumez le scanner et double-cliquez sur l'icône ScanWizard de votre Bureau ou démarrez ScanWizard avec Démarrer Programmes.
2. Par défaut, ScanWizard est ouvert et génère automatiquement un aperçu du document à numériser.

Sélectionnez le document approprié (Positif ou Négatif) sous l'option Original/Film et redémarrez un aperçu.

1. Cliquez sur le bouton Cible du scan dans ScanWizard.
2. Indiquez le dossier cible, un nom de fichier et le format du fichier, puis cliquez sur Enregistrer.
3. Le processus de numérisation est démarré et le document est enregistré dans le dossier que vous avez spécifique.

12. Important!

Une fois terminé, repositionnez le document sur Photo (sous Original). Si vous ne suivez pas cette directive, vous risquez de rencontrer des problèmes lors du prochain démarrage de ScanWizard.

TIRER le meilleur PARTI du TA

Pour obtenir les meilleurs résultats de numérisation à l'aide du TA, réglez la résolution sur au moins 600 dpi et l'échelle à 100 %. Vous trouverez des informations supplémentaires sur le réglage de ces valeurs dans les modes Standard et Professionnel du ScanWizard dans les illustrations suivantes.

Standard:

Professional:

Logiciel de reconnaissance de TEXTE

Lorsque vous désirez dire un texte qui doit ensuite être traité par un programme de traitement de texte, vous avez besoin d’un programme de reconnaissance de texte. Cet ensemble de logiciels contient une programme OCR. Ce programme lit le document et essaye de reconnaître toutes les lettres, tous les caractères spéciaux et tous les chiffres se trouvant dans le texte.

Afin d'atteindre un degré de reconnaissance le plus élevé possible, le programme utilise les technologies OCR les plus récentes ainsi qu'une correction d'erreurs intelligente.

Un taux de reconnaissance élevé dépend des points suivants :

	Taux de reconnaissance
	Très élevé	Bien	Problématique
Original	Qualité d'impressionné, contraste élevé. Exemple: prospectus en noir et blanc.	Qualité d'impression standard, 2 couleurs, bon contraste. Exemple: Journaux, magazines, livres.	Mauvaise qualité d'impression, plusieurs couleurs, bas contraste.
Font Police de caractères	Policies standard des medias im-primés: Times, Arial, etc.	Policies standard légarement modifiées, de la même police	Policies abstraïtes, écriture.
Qualité de numérisation	1 bit, dessin linéaire en noir et blanc.	-	Toutes les autres résolutions.

QUELLE Resolution pour QUEL objectif?

Utilisation	Résolution	Intensité
Images en couleur, sur imprimante	150 dpi	24-48 bits
Images avec niveaux de gris	200 dpi	10 bits
Reconnaissance de texte	300 dpi	1 bit

Pour des exigences qualitatives plus élevées, des valeurs plus élevées peuvent être réglées, celles-ci nécessitant toutefois une capacité de mémoire très élevée et ralentissant l'opération de numérisation. Avec les valeurs indiquées, la reconnaissance de texte fonctionne de façon optimale.

Capacite de memoire requise pour differentes resolutions

La numérisation d'un original d'une surface de 10 × 10 cm occupe l'emplacement de mémoire suivant pour les résolutions indiquées :

	100 dpi	150 dpi	300 dpi	600 dpi
Image en traits	19,5 Ko	44 Ko	175 Ko	703 Ko
Niveau de gris	156 Ko	352 Ko	1,37 Mo	5,5 Mo
Couleur	469 Ko	1 Mo	4,12 Mo	16,5 Mo

Quesignifie...

Dpi	(dots per inch) L'unité de mesure pour la résolution, le nombre de points par pouce.
Intensité de cou-leur	Nombre de couleurs pouvant être représentées simultané-ment. 1 bit = 2^1 = 2 couleurs = noir et blanc 8 bits = 2^8 = 256 couleurs 16 bits = 2^16 = 65536 couleurs 24 bits = 2^24 = 1677216 couleurs
OCR	Reconnaissance de texte
Pixel	Point d'image
Résolution	Le rapport entre les points d'image représentés (pixels) et la surface, l'unité de mesure est dpi.
TWAIN	Standard permettant l'échange de données entre les appa-reils de lecture optique et l'ordinateur

Premiers secours en cas d'erreurs de fonctionnement

Les erreurs de fonctionnement peuvent parfois avoir des causes banales ou être de nature complexe et exiger une analyse laborieuse.

Remarques fondamentales

L'exécution régulière des programmes Windows® „Défragmentation" et „Scandisk" permet d'éliminer les sources d'erreurs et d'augmenter la puissance du système.

Controle des raccordements et des CABLES

Commencez par un contrôle visuel soigneux de toutes les liaisons par câble. Assurez-vous que l'ordinateur et tous les appareils périphériques sont correctement alimentés en courant.

Mettez l'ordinateur hors circuit et contrôlez toutes les liaisons par câble. Lorsque l'ordinateur est raccordé à des appareils périphériques, contrôlez également leurs raccords mâles et femelles de tous les câbles. N'interchangez pas les câbles des différents appareils même lorsqu'ils ont l'air d'être identiques. Les occupations de pôle dans le câble sont éventuellement différentes. Lorsque vous avez constaté avec certitude que l'alimentation en courant est impeccable et que toutes les liaisons sont intactes, remettez l'ordinateur en circuit.

Le scanner à plat n'est pas reconnu ou il n'est pas appelé. Exemples de messages d'erreur possibles :

Avez-vous raccordé le câble fourni conformément aux instructions d'installation ? Contrôlez toutes les liaisons par câble. Avez-vous démarré l'ordinateur après l'installation ?

Est-ce qu'une opération de numérisation non encore terminée est éventuellement active ? Vérifiez que plusieurs programmes accédent au scanner. Ceci n'est pas assisté. Fermez le cas échéant toutes les applications du scanner qui ne sont pas nécessaires à ce moment (reconnaissance de texte p. ex.) afin de pouvoir poursuivre exclusivement l'action souhaitée.

Les images lues occupent trop de capacité de mémoire.

Une résolution trop élevée a été réglée. Lorsque vous avez besoin du matériel numérique en vue d'une sortie sur imprimante, une résolution plus basse est souvent suffisante, celle-ci réduisant le volume du fichier. Le fichier a été mémorisé en un format non compressé (p. ex. BMP). Les formats de fichiers tels que JPG, p. ex., peuvent mémoriser les images sans pertes notables tout en n'occupant qu'une fraction de la capacité de mémoire initiale.

La reconnaissance de texte ne fonctionne pas ou fonctionne insuffisamment.

L'original devrait être de bonne qualité. Il n'est pas possible de reconnaître des textes écrits à la main ou des caractères abstraits. Les polices de caractères optimales sont celles utilisées dans les journaux. La résolution requise est incorrecte.

Le matériel numérique ne peut pas être traité par le programme....

Le programme utilisé doit assister le format du fichier que vous avez sélectionné. Lorsque vous lisez par exemple un formulaire, il s'agit dans la plupart des cas d'un mélange de texte et de graphique. Afin de pouvoir traiter celui-ci par un programme de traitement de texte, le fichier doit souvent être intégré en tant que graphique et être pourvu de la caractéristique "derrière le texte".

Remarque concernant le raccordement de l'appareil USB à un port USB 1.1 sous Windows XP :

Le système d'exploitation affiche un message précisant qu'un appareil USB à haute vitesse est connecté à un hub USB à faible vitesse. Il ne s'agit pas d'un message d'erreur, mais uniquement d'une remarque indiquant que la vitesse est ajustée en fonction de la connexion USB 1.1, plus lente.

Assistance technique

Le scanner à plat a été testé exhaustivement et avec succès dans nos laboratoires en étant raccordé à une multitude d'appareils différents. Toutefois, il est de coutume que les programmes de gestion soient actualisés de temps en temps étant donné que des problèmes de compatibilité eventuels se sont p. ex. manifestés par rapport à d'autres composants non encore testés (programmes, appareils). Sur Internet, vous trouverez les informations les plus récentes concernant votre produit.

Avez-vous BESOIN d'assistance supplémentaire?

Au cas où les suggestions proposées aux paragraphes ci-dessus n'ont pas permis de résoudre votre problème, veuillez nous contacter. Les informations suivantes nous serait très utiles :

• Quelle est votre configuration d'ordinateur?
• Quels sont les appareils périphériques supplémentaires que vous utilisez?
• Quels sont les messages qui sont affichés à l'écran ?
• Quel est le logiciel que vous avez utilisé lors de l'apparition de l'erreur ?
• Qu'avez-vous fait pour résoudre le problème ?
• Lorsque vous avez déjà reçu un numéro de client, veuillez l'indiquer.

Garantie

Le reçu fait office de document justifiant le premier achat et devrait par conséquent être conservé avec soins. Il est nécessaire pour des revendications de droits de garantie. Lorsque le produit est transféré à un autre utilisateur, celui-ci a le droit de revendiquer la fourniture de la garantie pour la période de garantie restante.

La quittance d'achat ainsi que cette déclaration devraient passer en la possession de l'acquireur. Nous garantissons que le présent appareil se trouve dans un état prêt à fonctionner et qu'il coincide, du point de vue technique, avec les descriptions de la documentation jointe. Le délai de garantie restant passé des pièces d'origine aux pièces de rechange correspondantes lorsque la quittance d'achat est présentée. Lorsque vous remettez cet appareil pour profiter des droits de garantie, vous devez d'abord enlever tous les programmes, toutes les données et tous les moyens de sauvegarde retirables. Les produits qui sont envoyés sans accessoires sont remplacés sans accessoires. L'obligation de garantir ne s'applique pas au cas où le problème serait dû à un accident, à une catastrophe, au vandalisme, à l'emploi abusif, à l'utilisation inappropriée, au non-respect des prescriptions de sécurité et de maintenance, à la modification par logiciel, aux virus resp. à d'autres appareils ou accessoires ou à des modifications quelconques que nous n'avons pas autorisées.

Cette déclaration de garantie restreinte remplace toutes les garanties de nature formelle ou implicite. Ceci inclut la garantie de la possibilité de vente ou de la capacité pour un but précis sans se limiter à cela. Dans certains pays, l'exclusion de garanties implicites n'est pas admise par la législation. Dans ce cas, la validité de toutes les garanties formelles et implicites est limitée à la période de garantie. Lorsque cette période s'est écoulée, toutes les garanties perdent leur validité. Dans certains pays, une limitation du délai de validité de garanties implicites n'est pas autorisée par la loi de sorte que la limitation ci-dessus n'entre pas en vigueur. Pour toute question concernant ces conditions de garantie, veuillez nous contacter.

Limitation de la responsabilite

Le contenu du présent manuel est soumis à des modifications non avisées qui tiennent compte du progrès technique. Le fabricant et les services de distribution ne peuvent pas assumer la responsabilité pour les dommages qui se présentent en tant que conséquences d'erreurs ou d'omissions des informations mises à disposition dans le présent manuel. Nous n'assumons en aucun cas la responsabilité pour :

1. les revendications formulées contre vous par des tiers en raison de pertes ou d'endommagements;
2. les pertes ou les endommagements de vos enregistrements ou données;
3. les dommages consécutifs économiques (y compris les pertes de bénéfices ou d'économies) ou les dommages d'accompagnement et ce, également dans le cas dans lequel nous avons été informés de la possibilité de l'apparition de tels dommages.

Dans certains pays, l'exclusion ou la limitation de dommages d'accompagnement ou de dommages consécutifs ne sont pas autorisées par la loi de sorte que la limitation ci-dessus n'entre pas en vigueur.

Le présent document contient des informations protégées par la loi. Tous droits réservés. Toute photocopie sous forme mécanique, électronique et autre n'est pas autorisée sans l'autorisation écrite du fabricant.
