MODE D'EMPLOI BDA90091 MEDION

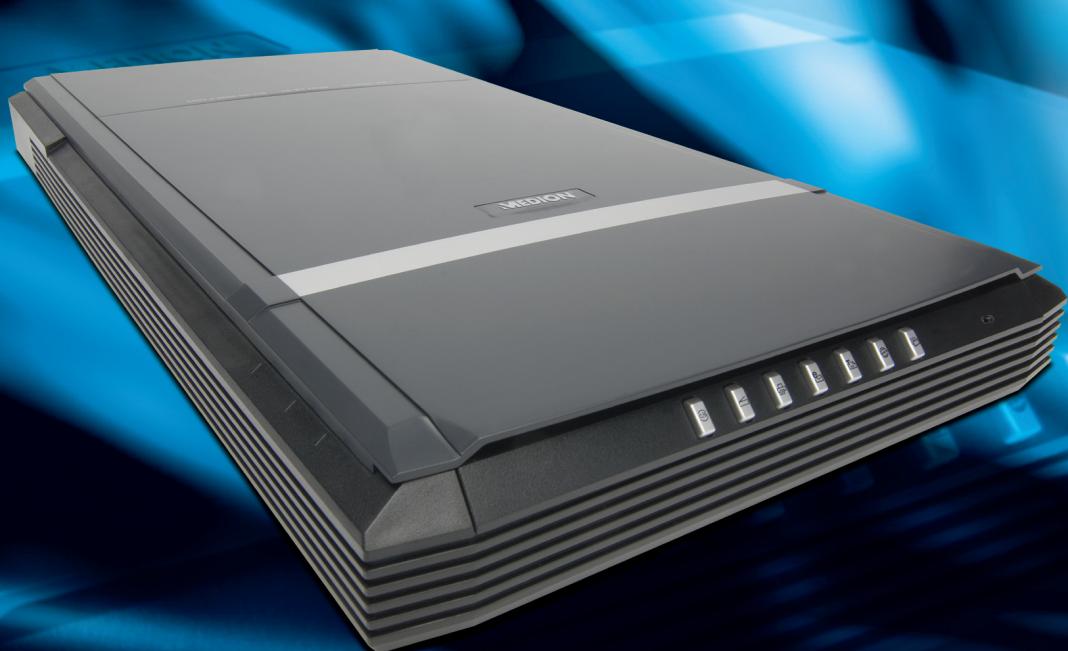

A PLAT couleur USB 2.0

MD 90091

NOTICE D'UTILISATION

MEDION

MEDION France

ZAC de la Bertraie

Route de Sablé

72270 Villaines-sous-Malicorne

(FRANCE)

Service Hotline: [phone]

E-mail: [e-mail]

http://www.medion.com

Consignes de sécurité 1 Sécurité de fonctionnement 1 Lieu d'implantation 2 Température ambiant 2 Compatibilité électromagnétique 2 Raccordement 3 Alimentation 3 Sauvegarde des données 4

Maintenance. 4

Réparation 4 Nettoyage 4 Élimination 5

Remarques concernant le présent mode d'emploi 6 Le concept 6

La qualité. 6 Service. 6 Notre groupe-cible. 7

Quels documents peuvent être reproduits ? 7 Volume de livraison 8 Exigences quant au système 8 Informations techniques 9

Mise en service 11

1. Installation du logiciel 11
2. Désverrouiller la sécurité 13

Verrouiller le scanner pour le transporter 13

3. Raccordement à l'alimentation 14 4. Raccordement au PC 15

Utilisation 16

Numériser un document 16

Aperçu de la numérisation 17 Numériser le document 18

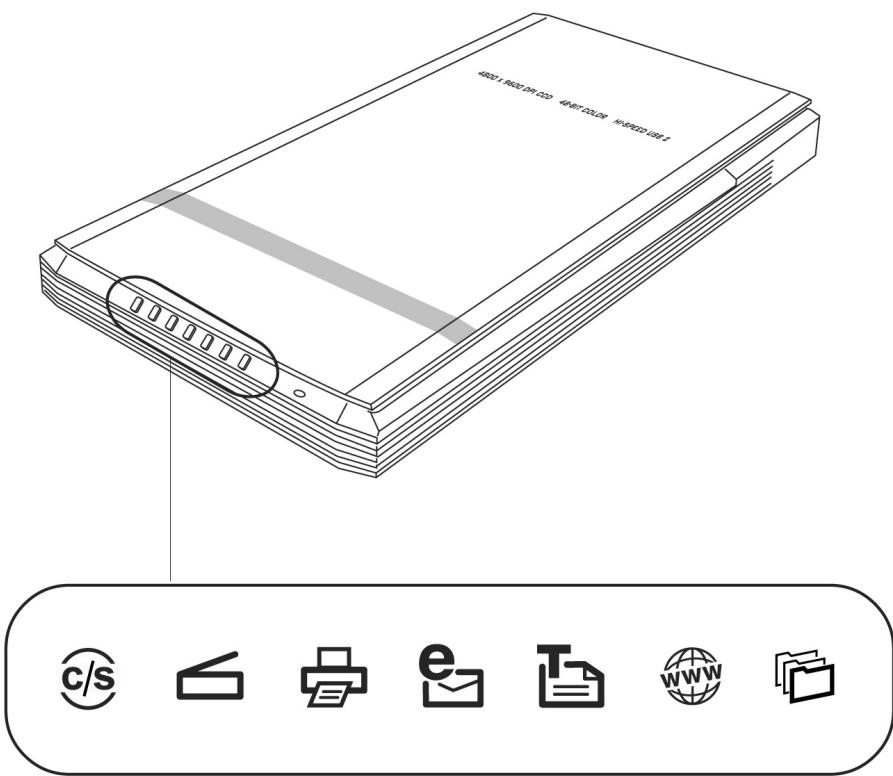

Touches directes 19

Aide supplémentaire 20

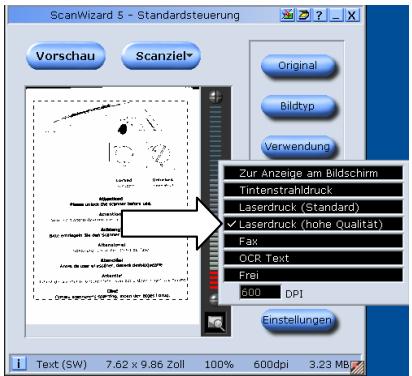

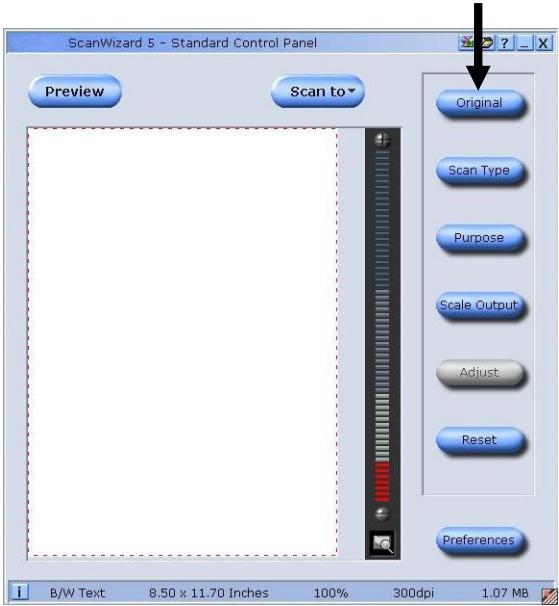

Interface utilisateur de ScanWizard 21

Numérisation de diapositives et de négatifs 22

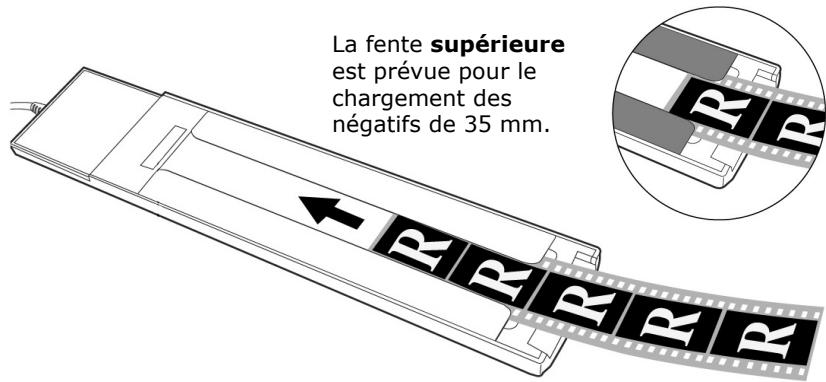

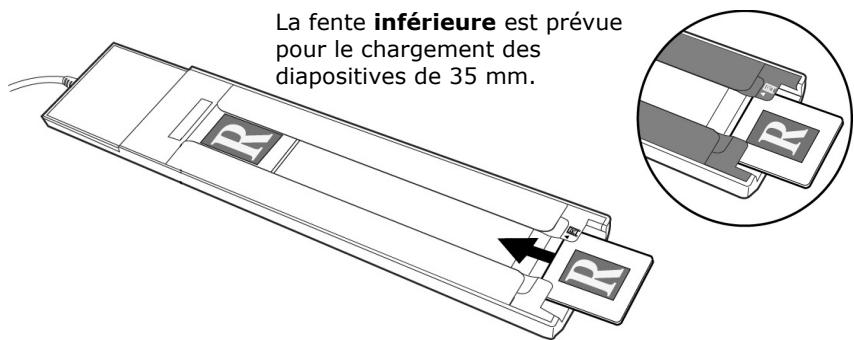

Insérer des diapositives ou des négatifs 23 Tirer le meilleur parti du TA 25

Logiciel de reconnaissance de texte 26

Questions techniques et réponses 27

Quelle résolution pour quel objectif? 27 Capacité de mémoire requise pour différentes résolutions..... 27 Que signifie 28

Service après-vente 29

Premiers secours en cas d'erreurs de fonctionnement 29

Localisation de la cause 29 Remarques fondamentales 29 Contrôle des raccordements et des câbles 29 Erreurs et causes eventuelles 30

Avez-vous besoin d'assistance supplémentaire ? 31

Conditions de garantie 32

Limitation de la responsabilité 33 Polycopie du présent manuel 33

Copyright © 2006 Tous droits réservés. Le présent manuel est protégé par le droit d'auteur. Le Copyright est la propriété de la société Medion®. Marques déposées : MS-DOS® et Windows® sont des marques déposées de l'entreprise Microsoft®. Pentium® est une marque déposée de l'entreprise Intel®. Les autres marques déposées sont la propriété de leurs propriétaires correspondants. Sous réserve de modifications techniques.

Consignes de sécurité

Veuillez lire ce chapitre attentivement et respectez toutes les consignes et remarques indiquées. Ainsi, vous assurez un

fonctionnement fiable et une longue durée de vie de votre scanner à plat. Gardez ce mode d'emploi toujours à la portée de la main, à proximité de votre scanner à plat.

Conserve le mode d'emploi afin de pouvoir le remettre, en cas de vente du scanner à plat, au nouveau propriétaire

Sécurité de fonctionnement

• N'ouvre jamais le boîtier du scanner à plat! Ceci pourrait donner lieu à un court-circuit électrique ou même à du feu, ce qui entraîne l'endommagement de votre scanner à plat.
• Les fentes et les ouvertures du scanner à plat servent à l'aération. Ne recouvre pas ces ouvertures étant donné que sinon, une surchauffe pourrait se produire.
• N'introduisez pas d'objets pointus par les fentes et ouvertures à l'intérieur du scanner à plat. Ceci pourrait donner lieu à un court-circuit électrique ou même à du feu, ce qui entraîne l'endommagement de votre scanner à plat.
• Ne laissez pas les enfants sans surveillance avec les appareils électriques. Les enfants ne sont pas toujours en mesure de reconnaître un danger éventuel.
• Conservez les emballages, comme par ex. les plastiques hors de portée des enfants. Un mauvais usage peut engendrer un risque d'étouffement.
• Le scanner à plat n'est pas créé pour l'utilisation dans une entreprise industrielle.
• Durant les premières heures d'utilisation, les nouveaux appareils peuvent dégager une odeur typique mais totalement inoffensive s'estompant progressivement au fil du temps.

Pour combattre la formation d'odeur, nous vous conseillons d'aérer régulièrement la pièce. Lors du développement de ce produit, nous avons tout mis en œuvre pour que les taux restent largement inférieurs aux taux limites en vigueur.

Lieu d'implantation

• Tenez votre scanner à plat et tous les appareils raccordés à l'écart de l'humidité et évitez la poussière, la chaleur et le rayonnement direct du soleil afin d'éviter des dérangements de fonctionnement.
• Placez et utilisez tous les composants sur une surface stable, plane et exempte de vibrations afin d'éviter que le scanner à plat tombe. Veillez à une température ambiente ajustée.

• Le scanner à plat peut être exploité à une température de C à C et à une humidité relative de l'air de 35% - 80% (pas de condensation).
• À l'arrêt hors circuit, le scanner à plat peut être stocké à -10° C à 60° C et à 20% - 80% d'humidité relative de l'air (pas de condensation).

Après un transport du scanner à plat, ne réalisez la mise en service que lorsque l'appareil a pris la température ambiante. En cas de fluctuations de température ou d'humidité importantes, la condensation risque de donner lieu à la formation d'humidité à l'intérieur du scanner à plat susceptible d'entraîner un court-circuit électrique.

Compatibilité électromagnétique

• Lors du raccordement du scanner à plat, les directives pour la compatibilité électromagnétique (CME) doivent être respectées.
• Veuillez uniquement utiliser l'adaptateur fourni.
• Veuillez garder une distance d'un mètre au minimum par rapport aux sources perturbatrices magnétiques et à fréquence élevée (dévisseur, enceintes acoustiques, téléphone mobile, etc.) afin d'éviter des dérangements de fonctionnement et des pertes de données.

Alimentation

• N'ouvre pas le boîtier réseau. Il y a danger de mort par décharge électrique lorsque le boîtier est ouvert. Il ne contientaucun élément à entretenir.
• La prise doit se trouver après l'ordinateur et être facilement accessible.
• En cas d'inutilisation de l'appareil, débranchez l'adaptateur secteur de la prise ou utilisez un bornier d'alimentation maître/esclave afin d'éviter toute consommation électrique lorsque l'appareil est.
• Ne branchez le boîtier (HDAD15W101-124) que sur des prises mise à la terre et sur du courant secteur 200-240V~, 50Hz. Si vous n'êtes pas sûr du voltage de votre installation dans cette pièce, renseignez-vous auprès de votre centre EDF.
• En cas d'inutilisation de l'appareil, débranchez l'adaptateur secteur de la prise ou utilisez un bornier d'alimentation maître/esclave afin d'éviter toute consommation électrique lorsque l'appareil est.
• Si vous rajoutez une rallonge, veillez à ce qu'elle corresponde aux exigences VDE. Renseignez-vous auprès de l'électricien qui a effectué votre installation.
• Pour plus de sécurité, nous recommandons l'utilisation d'un dispositif de protection électrique, afin de protéger votre appareil contre les dommages causés par les surtensions ou la foudre qui peuvent toucher le réseau électrique.

Pour assurer un raccordement impeccable de votre scanner à plat, veuillez respecter les indications suivantes :

• Posez les câbles de sorte que personne ne peut marcher dessus ou trébucher.
• Ne posez pas d'objets sur les câbles étant donné que sinon, ceux-ci risquent d'être endommagés.
• Veuillez d'abord déverrouiller le scanner avant de l'utiliser.

Sauvegarde des données

• Faites des copies de sécurité sur des moyens externes après chaque actualisation de vos données. Il n'est pas possible de revendiquer une indemnisation pour la perte de données ou les dommages consécutifs qui en résultent.

Réparation

Veuillez vous adresser à notre Service Center lorsque vous avez des problèmes techniques avec votre scanner à plat.

La réparation est exclusivement réservée à nos partenaires de service autorisés.

Contactez notre service après-vente lorsque...

• du liquide a pénétré à l'intérieur du scanner à plat;
• le scanner à plat ne fonctionne pas comme il convient;
• l'appareil est tombé ou lorsque le boîtier est endommagé.

Nettoyage

Veillez à ce que le scanner, plus particulièrement la plaque de verre, ne soit pas sali. - Nettoyez le scanner à plat avec un chiffon légèrement mouillé. - N'utilisez pas de solvants, de produits de nettoyage caustiques ou gazeux. Utilisez un produit à nettoyer le verre pour la plaque de verre. - La poussière peut obstruer les orifices d'aération, ce qui peut engendrer une surchauffe et des dysfonctionnements. Vérifiez régulièrement (env. tous les 3 mois) que les orifices d'aération assurent une circulation d'air suffisante. Utilisez un aspirateur pour retirer la poussière des orifices d'aération. Si votre appareil prend régulièrement une grande quantité de poussière, faites également appel à un spécialiste qui nettoiera l'intérieur du boîtier de l'ordinateur.

Appareil

Lorsque l'appareil arrive en fin de vie, ne le jetez jamais dans une poubelle classe. Informez-vous des possibilités d'élimination écologique.

Emballage

Les différents emballages usagés sont recyclables et doivent par principe être recyclés.

Remarques concernant le présent mode d'emploi

Nous avons structuré le mode d'emploi de sorte que vous pouvez trouver les informations requises concernant un certain sujet en consultant la table des matières.

L'objet de ce mode d'emploi est de vous expliquer la commande du scanner à plat en des termes faciles à comprendre.

Pour la commande des programmes d'application et du système d'exploitation, vous disposez de nombreuses fonctions d'aide offertes par les programmes en cliquant avec la souris ou en appuyant sur une touche (dans la plupart des cas, F1).

Ces aides sont mises à votre disposition pendant l'utilisation du système d'exploitation Microsoft Windows® ou du programme d'application en question.

La qualité

Lors du choix des composants, nous avons porté notre attention à une fonctionnalité élevée, à une manipulation facile et à une sécurité et fiabilité élevées. Grâce à ce concept de matériel et de logiciel, nous pouvons vous présenter un scanner à plat fait pour l'avoir qui vous procurera beaucoup de plaisir lors du travail et pendant les loisirs.

Service

Grâce à l'encadrement individuel des clients, nous vous assistons lors de votre travail quotidien.

Contactez-nous, nous sommes à heures de pouvoir vous aider.

Ce manuel contient un chapitre séparé concernant le service après-vente commençant à la page 29.

Notre groupe-cible

Ce mode d'emploi s'adresse aux premiers utilisateurs ainsi qu'aux utilisateurs déjà expérimentés.

Nonobstant l'utilisation professionnelle possible, le scanner à plat est donc pour l'exploitation dans un ménage privé.

Les multiples possibilités d'utilisation sont disponibles pour toute la famille.

Quels documents peuvent être reproduits ?

Dans la mesure où vous ne possédez pas le copyright (droit d'auteur) ou l'autorisation du titulaire du copyright, la reproduction non autorisée (p. ex. de billets de banque) peut constituer une violation du droit national ou international et entraîner des peines graves. Veuillez, le cas échéant, contacter votre avocat.

Volume de livraison

Veuillez contrôler que la livraison est complète et veuillez nous informer en l'espace de 15 jours après l'achat si la livraison n'est pas complète. Avec le scanner à plat que vous venez d'acheter, vous recevez :

• Scanner à plat USB

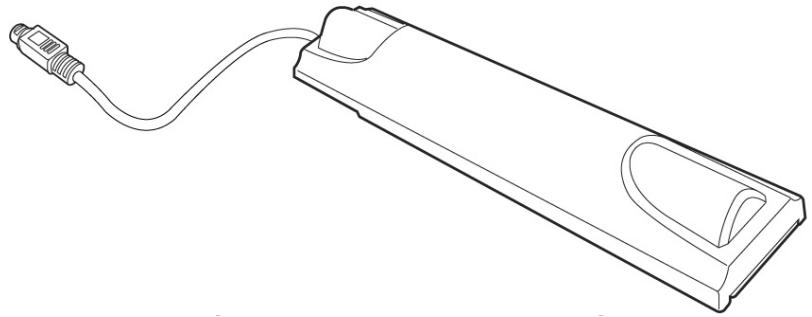

• Bloc optique pour diapositives et négatifs (TA = Transparency Adapter)
• Câble USB Adaptateur (HDAD15W101-124)
• Logiciel d'installation et d'application
• Le présent manuel d'utilisateur avec des documents de garantie intégrés

Exigences quant au système

• Ordinateur : Ordinateur compatible PC/AT
• Puissance du processeur : à partir de Pentium III, 500 MHz
• Système d'exploitation : Windows® ME/2000/XP
• Mémoire de travail : 128 MB, recommandée : 256 Mo ou plus
• Mémoire sur disque dur : 800 Mo de mémoire libre au minimum.
• Installation : Lecteur CD-ROM
• Raccordement : Interface USB

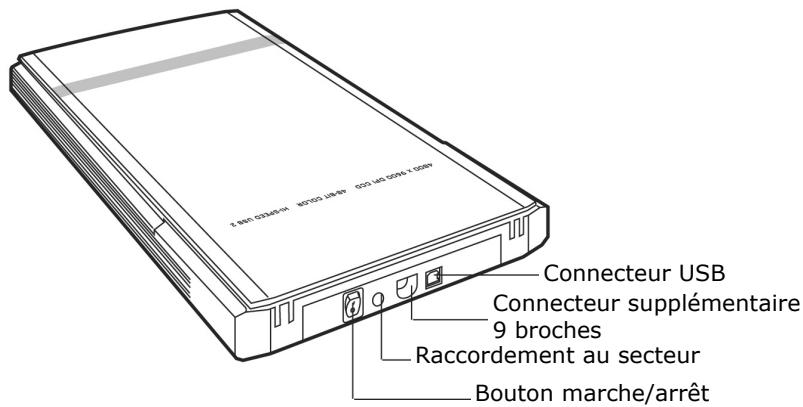

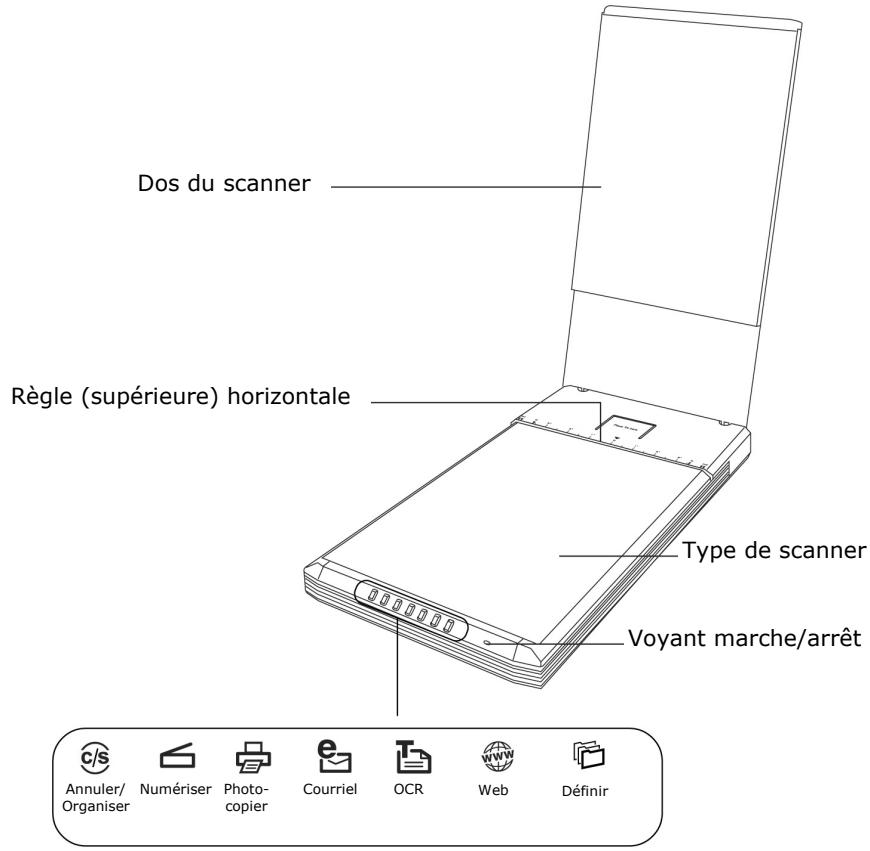

Informations techniques

• Type de scanner : Scanner à plat USB
• Méthode de numérisation : Single Pass (1 seule passe)
• Profondeur des couleurs: Couleur : 48 bits (interne) Niveau de gris : 12 bits (interne) Texte/Trait : 1 bits (interne)
• Taille des documents :
• Opaque : A4/Letter (216 x 297 mm)
• Films : 35 mm
• Cadre pour diapositive : 50 x 50 x 2,6 mm sans verre

Résolution : 4800 x 9600 dpi - Interface : USB 2.0 Hi-Speed - Dimensions : 457 (l) x 248 (h) x 39,5 (p) mm - Poids : 2,1 Kg

• Environnement de fonctionnement : Température : C - C Humidité (pas de condensation) : 35 % - 80 %

Important

Avant de brancher le scanner, vous devez d'abord installer les logiciels nécessaires (pilote et traitement d'image).

Attention!

Lors de l'installation de programmes ou de drivers, des données importantes peuvent être écrasées ou modifiées. Pour pouvoir accéder aux données d'origine lors de problèmes éventuels après l'installation, vous devez sauvegarder le contenu du disque dur avant l'installation.

Important

N'installez pas Adobe® Acrobat® Reader si ce dernier est déjà installé sur votre ordinateur afin d'éviter des conflits de version. Sélectionnez l'installation personnalisée.

1. Introduisez le CD fourni afin de démarrer l'installation automatiquement.

Remarque

Au cas où le démarrage automatique ne fonctionnerait pas, la fonction dite « Autorun » est probablement désactivée.

Installation manuelle sans fonction autorun :

1. Ouvrez le menu « Démarrage » et sélectionnez l'inscription « Exécution »
2. Introduisez alors le chemin du lecteur CD-ROM suivi de deux points et du nom de programme « CDSetup »
3. Confirmez enclenchez une fois sur OK

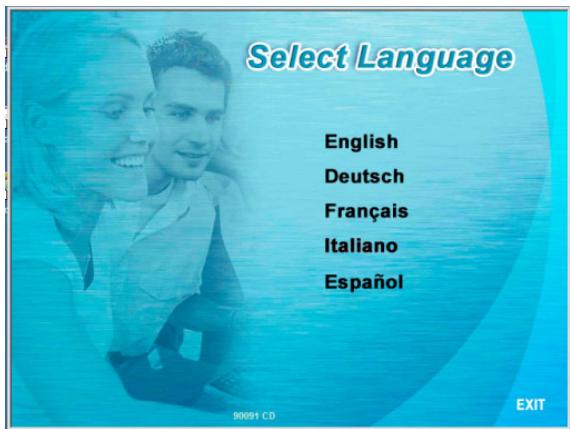

4. Utilisez la souris pour sélectionner la langue dans laquelle vous pouvez installer le logiciel. « Exit » vous permet d'interrompre l'installation.

1. Une fenêtre d'installation du logiciel apparaît ensuite :
2. ScanWizard

(pilote et programme de configuration du scanner)

(logiciel de gestion des images / photos)

(traitement simple des photos)

ABBYY FineReader

(reconnaissance de texte)

Installez d'abord ScanWizard, puis le logiciel de votre choix. Le deuxième disque contient les programmes suivants :

Ulead Photo Impact

(traitement professionnel des images)

• Intervideo MediaOne Gallery*

(gestion de la musique, de la vidéo et des photos)

Le numéro de série nécessaire à l'installation est

1. L'installation une fois terminée, redémarrez votre ordinateur afin de terminer la procédure.

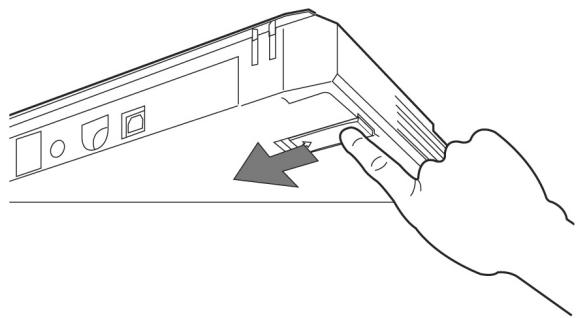

2. Déverrouiller la sécurité

1. Tournez le scanner éteint sur le côté et cherchez la vis de sécurité sur le dessous de l'appareil :

Déverrouillé

Verrouille

1. À l'aide d'une pièce de monnaie, tournez la vis de sécurité (forcez un peu) dans le sens des aiguilles d'une montre jusqu'à ce que la flèche soit devant le symbole « Déverrouillé »
2. Retournez le scanner à plat avec précaution, en évitant les secousses.

Verrouiller le scanner pour le transporter

Si vous souhaitez transporter le scanner, procédez comme suit :

1. Éteignez le scanner, débranchez le bloc d'alimentation de la prise électrique et tous les cordons d'alimentation et autres branchements.
2. Si le bloc optique à diapositives est monté, otez-le avant de verrouiller le scanner. Pour cela, consultez le guide d'installation correspondant.
3. Pour verrouiller à nouveau le scanner, soulevez-en le coin avant droit.
4. À l'aide d'une pièce de monnaie, tournez la vis de sécurité désormais visible dans le sens contraire des aiguilles d'une montre jusqu'à ce que la flèche soit devant le symbole « Verrouillé »
5. Si possible, transportez le scanner dans son emballage d'origine.

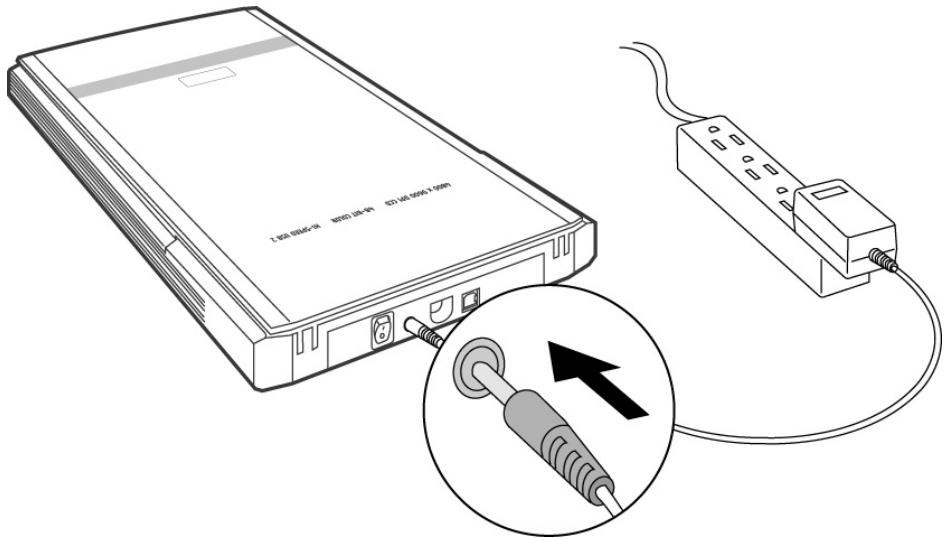

3. Raccordement à l'alimentation

1. Tenez compte des remarques au chapitre « Sécurité et maintenance » (pages 1 et suivantes).
2. Positionnez l'ordinateur et le scanner de sorte que vous puissiez travailler confortablement et en toute sécurité. Branchez le bloc d'alimentation fourni à l'arrière du scanner.
3. Branchez-le ensuite à une prise facile d'accès.

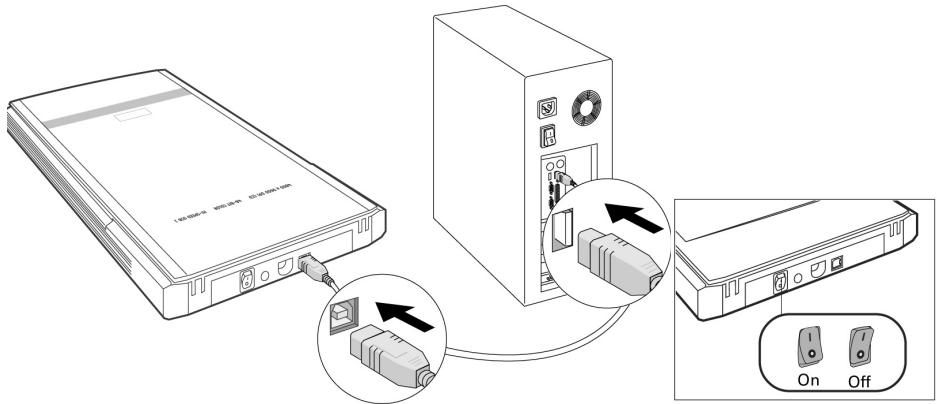

4. Raccordement au PC

Pour raccorder votre scanner à plat à votre ordinateur, procédez de la façon suivante :

Le logiciel du scanner doit déjà être installé (page 11).

1. Mettez l'ordinateur et tous les appareils périphériques raccordés (moniteur, imprimante, modem externe, etc.) en circuit et attendez jusqu'à ce que le système d'exploitation soit entièrement lancé.
2. Reliez l'extrémité du câble USB fourni à une prise de raccordement USB libre de votre ordinateur.
3. Raccordez l'autre extrémité au scanner.
4. Allumez l'appareil à l'aide de l'interrupteur situé à l'arrière. Le témoin lumineux situé à l'avant indique que l'appareil est prêt à fonctionner.
5. Le scanner est reconnu par le système d'exploitation et la procédure d'installation est terminée.

Remarque

Si votre système d'exploitation est programmé de telle manière que l'installation de logiciels et de pilotes n'est acceptée que lorsque ceux-ci sont signés (autorisés par Microsoft), un dialogue correspondant apparaîtra. Pour installer le pilote, cliquez sur « Suivant »

Utilisation

Lorsque l'installation des logiciels est terminée, vous trouvez sur votre ordinateur de nouveaux groupes de programmes contenant divers logiciels et fichiers d'aide.

Numériser un document

1. Ouvrez le dos du scanner.
2. Placez le document à numériser sur la vitre. Le bord supérieur du document doit viser l'arrière du scanner tandis que la surface à numériser doit être dirigée vers le bas.

1. Fermez le dos du scanner.

Aperçu de la numérisation

Grâce à l'assistant de numérisation « ScanWizard », vous pouvez régler les paramètres de la numérisation de votre document.

Par défaut, le scanner désigne lui-même les paramètres du document original (Original), le type d'image (Scantype), l'utilisation (Purpose), et livre automatiquement un « aperçu rapide » (Preview) du document.

1. Pour démarrer le ScanWizard, double-cliquez sur l'icône ScanWizard de votre bureau. Vous pouvez aussi démarrer le programme par Démarrer → Programmes.
2. Par défaut, ScanWizard est ouvert et génère automatiquement un aperçu du document à numériser.
3. Effectuez les réglages souhaités à l'aide des boutons suivants :

Détermine la catégorie de l'original (à numériser).

Type d'image Déterminé le format de sortie (le type d'image) : couleur, niveaux de gris, noir et blanc.

Utilisation Détermine la résolution selon l'utilisation à laquelle est destiné le document numérique.

Remarque

Cliquez sur les boutons Échelle (Scale Output), Configurer (Adjust) et Rétablir (Reset) pour entres d'autres réglages.

Numériser le document

1. Cliquez sur le bouton Cible du scan dans ScanWizard.
2. Indiquez le dossier cible, un nom de fichier et le format du fichier, puis cliquez sur Enregistrer.

Remarque

Si l'option « Une fois enregistrée, transmettre l'image au programme » est cochée, le document scanonné sera d'abord enregistré puis automatiquement transmis à un logiciel de traitement d'image, à un éditeur de messagerie électrique ou à un navigateur, selon ce qui aura été saisi dans le champ suivant.

Touches directes

Votre scanner comporte sept touches directes grâce auxquelles on peut appeler rapidement les fonctions les plus récemment utilisées :

Annuler/organiser c/s

Interrompt la numérisation en cours. Lance le logiciel de configuration (à condition qu'aucune numérisation ne soit en cours).

Numériser

Emmagasinez des documents qui pourront être enregistrés comme images ou envoyés à un logiciel de traitement d'image en vue d'autres traitements.

Photocopieur

Numérise le document et l'envoie à l'imprimante.

Courriel

Numérise le document et le transmet directement à un logiciel de messagerie.

Numérise un document, le transmet à un logiciel de reconnaissance de caractères et l'enregistre comme fichier texte.

Numérise un document et envoie le résultat à un site web. Votre navigateur par défaut s'ouvre et affiche l'image enregistrée.

Définir

Adapte les fonctions Power Saving (économie d'énergie), Scan, Fax et Launch Application (lance le programme de votre choix) à vos souhaits.

Les paramètres de chaque touche peuvent être configurés dans le calcul de configuration.

Remarque

Vous devez quitter le ScanWizard avant de démarrer le logiciel de configuration.

Pour démarrer le logiciel de configuration, appuyez sur la touche « Annuler/Organiser » du scanner ou lancez le programme à partir du dossier de programmes correspondant du menu Windows.

Une fois le logiciel de configuration ouvert, cliquez sur l'un des 6 onglets et saisissez les valeurs souhaitées. Des informations détaillées sont à votre disposition dans l'aide en ligne du programme.

Aide supplémentaire

Si vous rencontrez des difficultés pour travailler avec le scanner, lisez le fichier de dépannage dans le dossier « Techinfo » que vous trouverez sur le CD fourni.

Vous trouverez des informations supplémentaires sur l'utilisation du scanner et du ScanWizard dans l'aide en ligne ainsi que sur le CD.

Interface utilisateur de ScanWizard

ScanWizard vous propose deux modes différents et donc deux interfaces différentes : Standard et Professionnel.

Lors de la première mise en service, c'est toujours le mode Standard qui est affiché.

Standard

Professional

Pour basculer de l'interface Standard à l'interface Professionnel, veuillez procéder comme suit :

1. Dans l'interface Standard, cliquez sur le bouton de commutation en haut à droite.
2. Un message vous informant que l'interface utilisateur peut être modifiée apparait. Confirmez avec OK.
3. L'interface utilisateur professionnelle est affichée.
4. Si vous désirez passer de l'interface Professionnel à l'interface Standard, cliquez à nouveau sur le bouton de commutation

se trouvant cette fois-ci en haut dans la barre d'outils.

1. Un message vous informant que l'interface utilisateur peut être modifiée apparait. Confirmez avec OK.
2. L'interface Standard est à nouveau affichée.

Numérisation de diapositives et dénégatifs

Le bloc optique pour diapositives et négatifs (TA = Transparency Adapter) est un accessoire de votre scanner. Il rend scanner si polyvalent que vous pouvez l'utiliser pour numériser des diapositives de 35 mm. Nous recommendons l'utilisation de cet accessoire pour la numérisation de diapositives ou de négatifs destinés à être affichés à l'écran ou qui ne nécessitant pas de résolution élevée.

Remarque

La numérisation d'originaux transparents en couleur peut donner des résultats très différents selon la qualité des films.

1. Éteignez le scanner.
2. Retirez le dos du scanner.

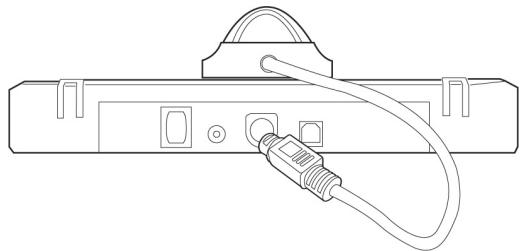

3. Branchez le TA au scanner. Branchez la prise à 9 broches du TA au port supplémentaire à l'arrête du scanner.

Insérer des diapositives ou des négatifs

1. Insérer les diapositives de 35 mm dans le guide du TA prévu à cet effet, face avant vers le haut.

Insérer les négatifs dans le guide du TA prévu à cet effet, face brillante vers le haut.

1. Placez le TA verticalement sur la surface de numérisation, dans l'anfractuosité, au niveau de la règle supérieure du scanner.

1. Allumez le scanner et double-cliquez sur l'icône ScanWizard de votre Bureau ou démarrez ScanWizard avec Démarrer Programmes.
2. Par défaut, ScanWizard est ouvert et génère automatiquement un aperçu du document à numériser.
3. Important!

Sélectionnez le document approprié (Positif ou Négatif) sous l'option Original/Film et redémarrez un aperçu.

1. Cliquez sur le bouton Cible du scan dans ScanWizard.
2. Indiquez le dossier cible, un nom de fichier et le format du fichier, puis cliquez sur Enregistrer.
3. Le processus de numérisation est démarré et le document est enregistré dans le dossier que vous avez spécifié.
4. Important!

Une fois terminé, repositionnez le document sur Photo (sous Original). Si vous ne suivez pas cette directive, vous risquez de rencontrer des problèmes lors du prochain démarrage de ScanWizard.

Tirer le meilleur parti du TA

Pour obtenir les meilleurs résultats de numérisation à l'aide du TA, réglez la résolution sur au moins 600 dpi et l'échelle à 100 %. Vous trouverez des informations supplémentaires sur le réglage de ces valeurs dans les modes Standard et Professionnel du ScanWizard dans les illustrations suivantes.

Standard

Professional

Logiciel de reconnaissance de texte

Lorsque vous désirez dire un texte qui doit ensuite être traité par un programme de traitement de texte, vous avez besoin d’un programme de reconnaissance de texte. Cet ensemble de logiciels contient un programme OCR. Ce programme lit le document et essaye de reconnaître toutes les lettres, tous les caractères spéciaux et tous les chiffres se trouvant dans le texte.

Afin d'atteindre un degré de reconnaissance le plus élevé possible, le programme utilise les technologies OCR les plus récentes ainsi qu'une correction d'erreurs intelligente.

Un taux de reconnaissance élevé dépend des points suivants:

	Taux de reconnaissance
	Très élevé	Bien	Problématique
Original	Qualité d'impression élevée, contraste élevé. Exemple : prospectus en noir et blanc.	Qualité d'impression standard, 2 couleurs, bon contraste. Exemple: Journaux, magazines, livres.	Mauvaise qualité d'impression, plusieurs couleurs, bas contraste.
Font Police de caractères	Policies standard des médias imprimés: Times, Arial, etc.	Policies standard légèrement modifiées, de la même police	Policies abstraites, écriture.
Qualité de numérisation	1 bit, dessin linéaire en noir et blanc.	-	Toutes les autres résolutions.

Quelle résolution pour quel objectif ?

Utilisation	Résolution	Intensité
Images en couleur, sur imprimante	150 dpi	24-48 bits
Images avec niveaux de gris	200 dpi	10 bits
Reconnaissance de texte	300 dpi	1 bit

Pour des exigences qualitatives plus élevées, des valeurs plus élevées peuvent être régles, celles-ci nécessitant toutefois une capacité de mémoire très élevée et ralentissant l'opération de numérisation. Avec les valeurs indiquées, la reconnaissance de texte fonctionne de façon optimale.

Capacité de mémoire requise pour différentes résolutions

La numérisation d'un original d'une surface de 10 × 10 cm occupe l'emplacement de mémoire suivant pour les résolutions indiquées :

	100 dpi	150 dpi	300 dpi	600 dpi
Image en traits	19,5 Ko	44 Ko	175 Ko	703 Ko
Niveaux de gris	156 Ko	352 Ko	1,37 Mo	5,5 Mo
Couleur	469 Ko	1 Mo	4,12 Mo	16,5 Mo

Que signifie…

Dpi	(dots per inch) L'unité de mesure pour la résolution, le nombre de points par pouce.
Intensité de couleur	Nombre de couleurs pouvant être représentées simultanément. 1 bit = 2^1 = 2 couleurs = noir et blanc 8 bits = 2^8 = 256 couleurs 16 bits = 2^16 = 65536 couleurs 24 bits = 2^24 = 16777216 couleurs
OCR	Reconnaisance de texte
Pixel	Point d'image
Résolution	Le rapport entre les points d'image représentés (pixels) et la surface, l'unité de mesure est dpi.
TWAIN	Standard permettant l'échange de données entre les apparueils de lecture optique et l'ordinateur

Localisation de la cause

Les erreurs de fonction peuvent parfois avoir des causes banales ou être de nature complexe et exiger une analyse laborieuse.

Remarques fondamentales

L'exécution régulière des programmes Windows®

« Défragmentation » et « Scandinck » permet d'éliminer les sources d'erreurs et d'augmenter la puissance du système.

Contrôle des raccordements et des câbles

Commencez par un contrôle visuel soigneux de toutes les liaisons par cable. Assurez-vous que l'ordinateur et tous les appareils périphériques sont correctement alimentés en courant.

• Mettez l'ordinateur hors circuit et contrôlez toutes les liaisons par cable. Lorsque l'ordinateur est raccordé à des apparels périphériques, contrôlez également leurs raccords mâles et femelles de tous les cables. N'interchangez pas les cables des différents apparels même lorsqu'ils ont l'air d'être identiques. Les occupations de pôle dans le cable sont éventuellement différentes. Lorsque vous avez constaté avec certitude que l'alimentation en courant est impeccable et que toutes les liaisons sont intactes, remettez l'ordinateur en circuit.

Le scanner à plat n'est pas reconnu ou il n'est pas appelé. exemples de messages d'erreur possibles :

• Avez-vous raccordé le câble fourni conformément aux instructions d'installation ? Contrôlez toutes les liaisons par câble.
• Avez-vous démarré l'ordinateur après l'installation ?
• Est-ce qu'une opération de numérisation non encore terminée est éventuellement active ? Vérifiez que plusieurs programmes accédent au scanner. Ceci n'est pas assisté. Fermez le cas échéant toutes les applications du scanner qui ne sont pas nécessaires à ce moment (reconnaissance de texte p. ex.) afin de pouvoir poursuivre exclusivement l'action souhaitée.

Les images lues occupent trop de capacité de mémoire.

• Une résolution trop élevée a été réglée. Lorsque vous avez besoin du matériel numérique en vue d'une sortie sur imprimante, une résolution plus BASSE est souvent suffisante, celle-ci réduisant le volume du fichier.
• Le fichier a été mémorisé en un format non comprimé (p. ex. BMP). Les formats de fichiers tels que JPG, p. ex., peuvent mémoriser les images sans pertes notables tout en n'occupant qu'une fraction de la capacité de mémoire initiale.

La reconnaissance de texte ne fonctionne pas ou qu'insuffisamment.

• L'original devrait être de bonne qualité. Il n'est pas possible de reconnaître des textes écrits à la main ou des caractères abstraits. Les polices de caractères optimales sont celles utilisées dans les journaux.
• La résolution régée est incorrecte.

Le matériel numérique ne peut pas être traité par le programme...

• Le programme utilisé doit assister le format du fichier que vous avez sélectionné. Lorsque vous lisez par exemple un formulaire, il s'agit dans la plupart des cas d'un mélange de texte et de graphique. Afin de pouvoir traiter celui-ci par un programme de traitement de texte, le fichier doit souvent être intégré en tant que graphique et être pourvu de la caractéristique "derrière le texte".

Remarque concernant le raccordement de l'appareil USB à un port USB 1.1 sous windows XP :

• Le système d'exploitation affiche un message précisant qu'un appareil USB à haute vitesse est connecté à un hub USB à faible vitesse. Il ne s'agit pas d'un message d'erreur, mais uniquement d'une remarque indiquant que la vitesse est ajustée en fonction de la connexion USB 1.1, plus lente.

Le scanner à plat a été testé exhaustivement et avec succès dans nos laboratoires en étant raccordé à une multitude d'appareils différents. Toutefois, il est de coutume que les programmes de gestion sont actualisés de temps en temps étant donné que des problèmes de compatibilité eventuels se sont p. ex. manifestés par rapport à autres composants non encore testés (programmes, appareils). Sur Internet, vous trouvez les informations les plus récentes concernant votre produit.

Au cas où les suggestions proposées aux paragraphes ci-dessus n'ont pas permis de résoudre votre problème, veuillez nous contacter. Les informations suivantes nous seraient très utiles :

• Quelle est votre configuration d'ordinateur?
• Quels sont les appareils périphériques supplémentaires que vous utilisez?
• Quels sont les messages qui sont affichés à l'écran?
• Quel est le logiciel que vous avez utilisé lors de l'apparition de l'erreur?
• Qu'avez-vous fait pour résoudre le problème?
• Lorsque vous avez déjà reçu un numéro de client, veuillez l'indiquer.

Conditions de garantie

Le récépissé fait office de document justifiant le premier achat et devrait par conséquent être conservé avec soins. Il est nécessaire pour des revendications de droits de garantie. Lorsque le produit est transféré à un autre utilisateur, celui-ci a le droit de revendiquer la fourniture de la garantie pour la période de garantie restante.

La quittance d'achat ainsi que cette déclaration devraient passer en la possession de l'acquérateur. Nous garantissons que le présent appareil se trouve dans un état prêt à fonctionner et qu'il coincide, du point de vue technique, avec les descriptions de la documentation jointe. Le délai de garantie restant passe des pièces d'origine aux pièces de rechange correspondantes lorsque la quittance d'achat est présentée. Lorsque vous remettez cet appareil pour profiter des droits de garantie, vous devez d'abord enlever tous les programmes, toutes les données et tous les moyens de sauvegarde retirables. Les produits qui sont envoyés sans accessoires sont remplacés sans accessoires. L'obligation de garantir ne s'applique pas au cas où le problème serait dû à un accident, à une catastrophe, au vandalisme, à l'emploi abusif, à l'utilisation inappropriée, au non-respect des prescriptions de sécurité et de maintenance, à la modification par logiciel, aux virus resp. à d'autres appareils ou accessoires ou à des modifications quelconques que nous n'avons pas autorisées. Cette déclaration de garantie restreinte remplace toutes les garanties de nature formelle ou implicite. Ceci inclut la garantie de la possibilité de vente ou de la capacité pour un but précis sans se limiter à cela. Dans certains pays, l'exclusion de garanties implicites n'est pas admise par la législation. Dans ce cas, la validité de toutes les garanties formelles et implicites est limitée à la période de garantie. Lorsque cette période s'est écoulée, toutes les garanties perdent leur validité. Dans certains pays, une limitation du délai de validité de garanties implicites n'est pas autorisée par la loi de sorte que la limitation ci-dessus n'entre pas en vigueur. Pour toute question concernant ces conditions de garantie, veuillez nous contacter.

Limitation de la responsabilité

Le contenu du présent manuel est soumis à des modifications non visées qui tiennent compte du progrès technique. Le fabricant et les services de distribution ne peuvent pas assumer la responsabilité pour les dommages qui se présentent en tant que conséquences d'erreurs ou d'omissions des informations mises à disposition dans le spécifique manuel. Nous n'assumons en aucun cas la responsabilité pour :

1. les revendications formulées contre vous par des tiers en raison de pertes ou d'endommagements;
2. les pertes ou les endommagements de vos enregistrements ou données;
3. les dommages consécutifs économiques (y compris les pertes de bénéfices ou d'économies) ou les dommages d'accompagnement et ce, également dans le cas dans lequel nous avons été informés de la possibilité de l'apparition de tels dommages.

Dans certains pays, l'exclusion ou la limitation de dommages d'accompagnement ou de dommages consécutifs ne sont pas autorisées par la loi, de sorte que la limitation ci-dessus n'entre pas en vigueur.

Polycopie du présent manuel

Le présent document contient des informations protégées par la loi. Tous droits réservés. Toute polycopie sous forme mécanique, électronique et autre n'est pas autorisée sans l'autorisation écrite du fabricant.
