FS-C8500DN - Imprimante laser couleur KYOCERA - Notice d'utilisation et mode d'emploi gratuit

Marque	KYOCERA
Modèle	FS-C8500DN
Catégorie	Imprimante laser couleur
Vitesse d'impression (A4)	Couleur : 50 ppm, N&B : 55 ppm
Vitesse recto-verso (A4)	Couleur et N&B : 42 ppm
Résolution	600 dpi
Temps de première impression	N&B : 5,2 s max, Couleur : 6,7 s max
Mémoire standard	1 Go
Mémoire maximale	2 Go (avec module optionnel)
Processeur	PowerPC 750GL (750 MHz)
Formats de papier (magasin)	A3, A4, A5, B4, B5, Folio, Ledger, Legal, Letter, Oficio II, 8K, 16K

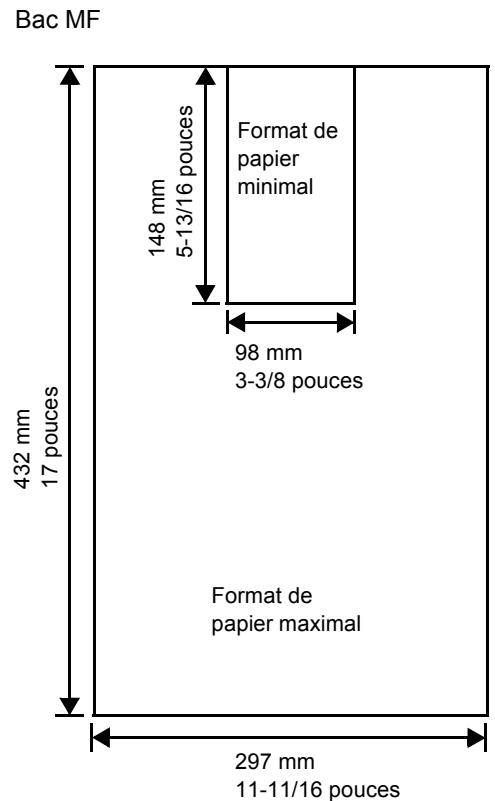

Formats de papier (bac MF)	Jusqu'à 297 x 432 mm, y compris enveloppes et cartes
Grammage papier (magasin)	60 à 163 g/m²
Grammage papier (bac MF)	60 à 220 g/m²
Capacité du magasin 1	500 feuilles (80 g/m²)
Capacité du magasin 2	500 feuilles (80 g/m²)
Capacité du bac MF	100 feuilles (80 g/m²)
Capacité plateau supérieur	500 feuilles (80 g/m²)
Impression recto-verso	Automatique intégrée
Interfaces	USB 2.0 Hi-Speed, Ethernet 10/100 Base-T
Emulation	PCL6, KPDL (PostScript 3)
Consommation électrique (impression couleur)	1130 W max (220-240 V)
Consommation électrique (veille)	210 W max
Consommation électrique (mode veille)	19 W max
Niveau sonore (impression)	68,6 dB(A)
Niveau sonore (veille)	57 dB(A)
Dimensions (L × P × H)	605 × 680 × 691 mm
Poids	Environ 99 kg
Température de fonctionnement	10 à 32,5 °C
Humidité de fonctionnement	15 à 80 % HR

FOIRE AUX QUESTIONS - FS-C8500DN KYOCERA

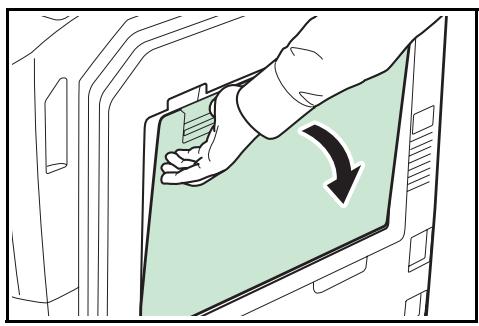

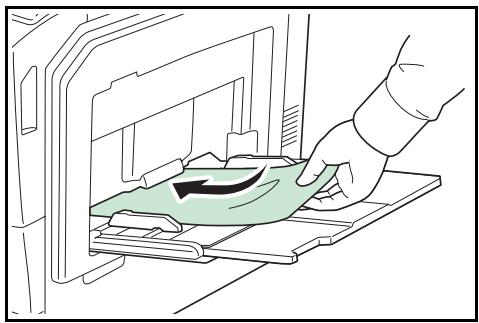

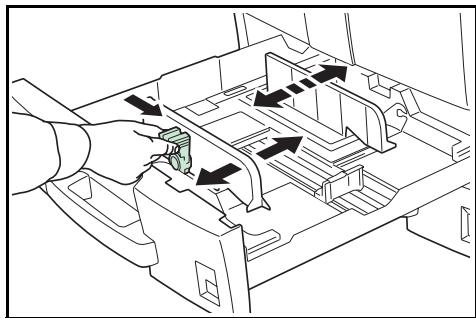

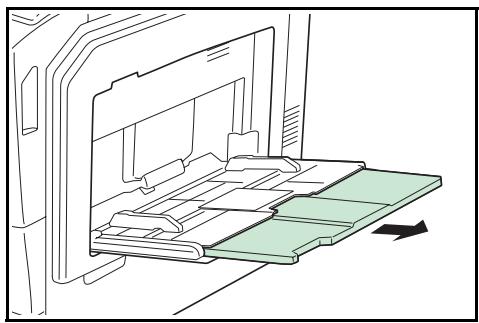

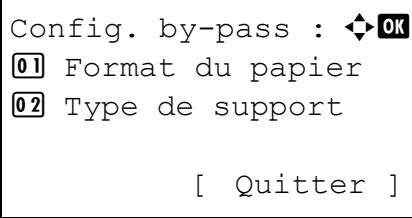

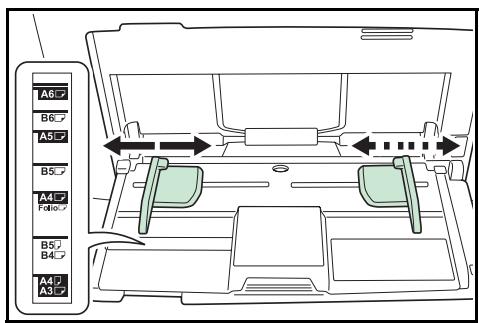

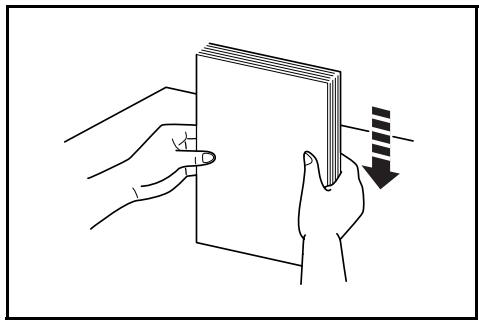

Comment charger du papier dans le bac MF ?

Ouvrez le bac MF, ajustez les guides à la largeur du papier, insérez le papier face imprimable vers le haut jusqu'au blocage. Pour les grands formats (A3 à B4), sortez l'extension MF.

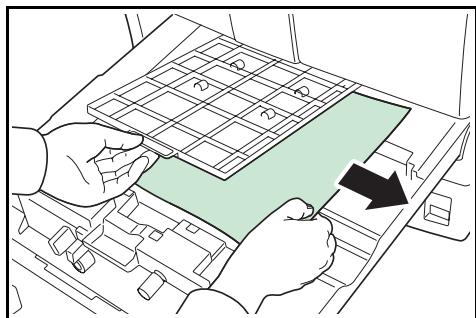

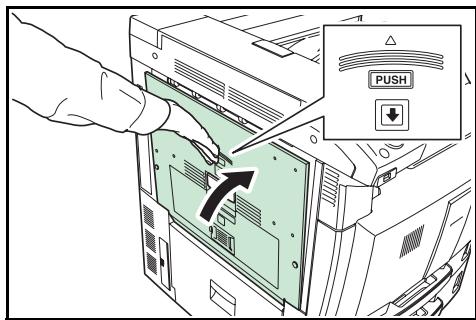

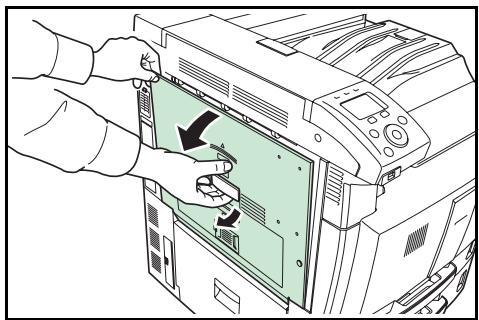

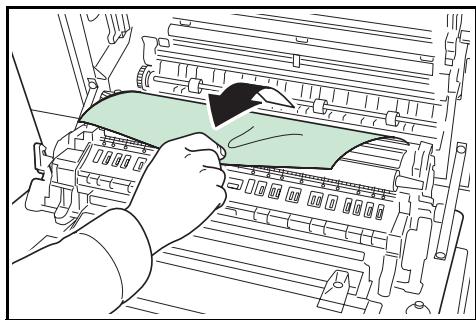

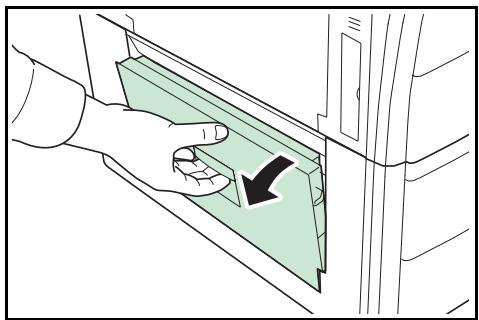

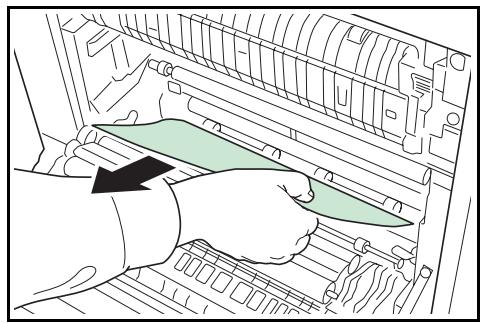

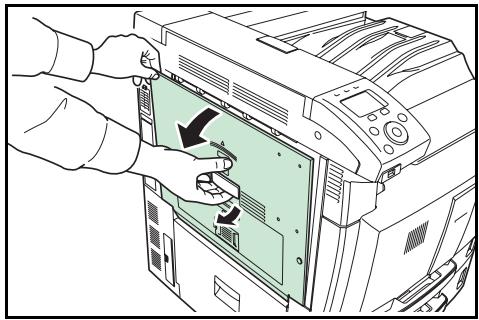

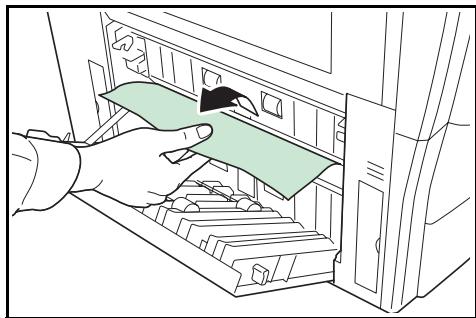

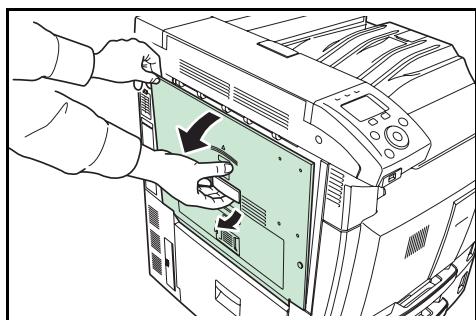

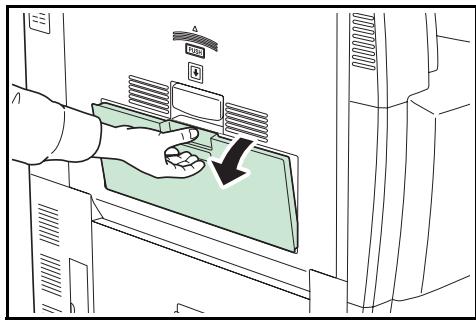

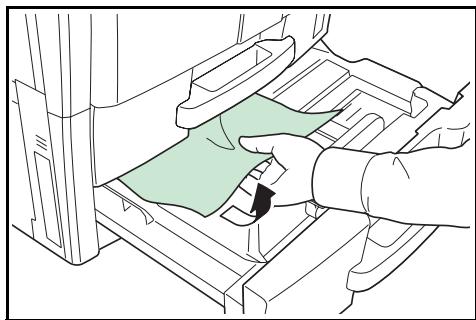

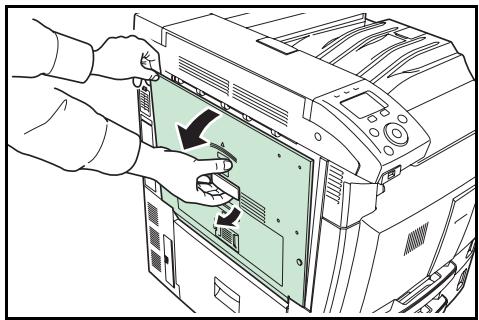

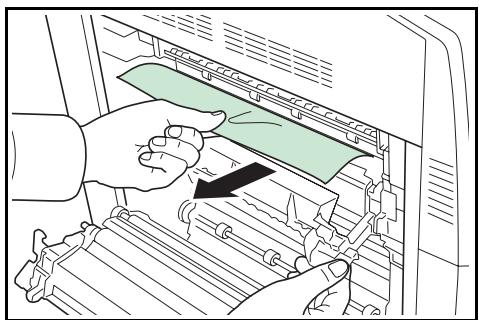

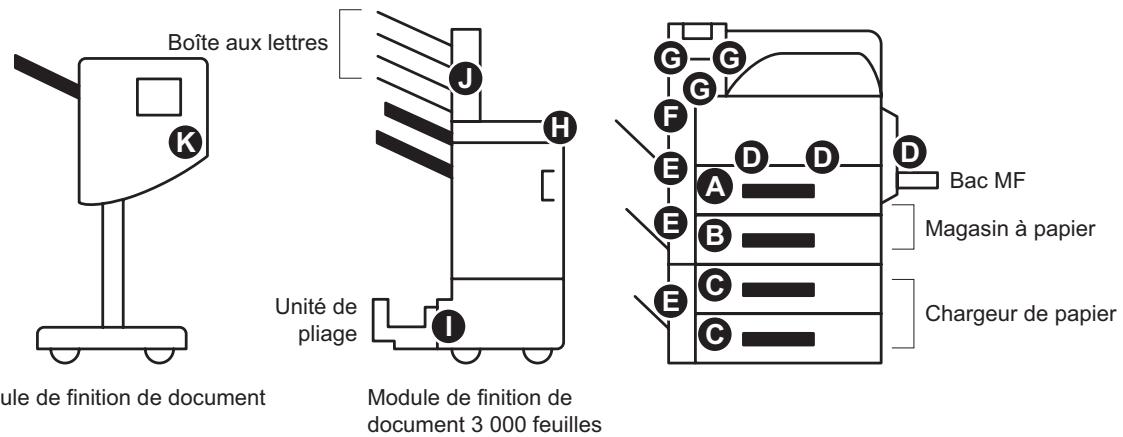

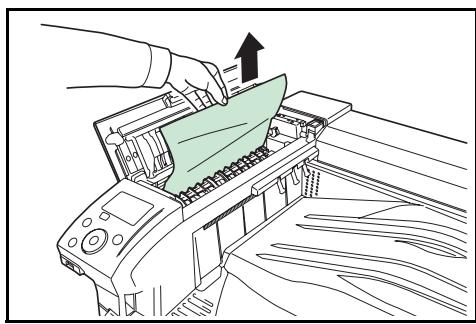

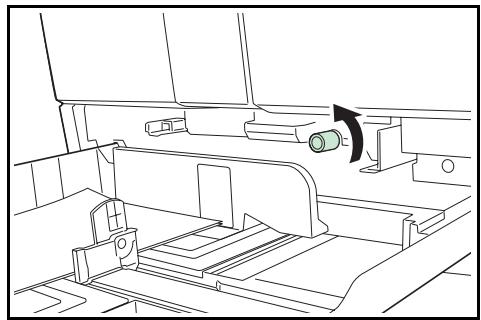

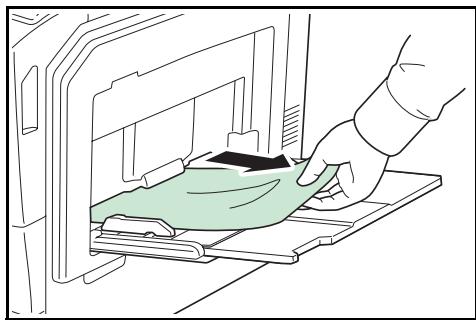

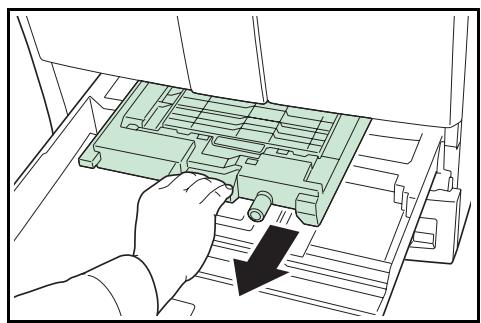

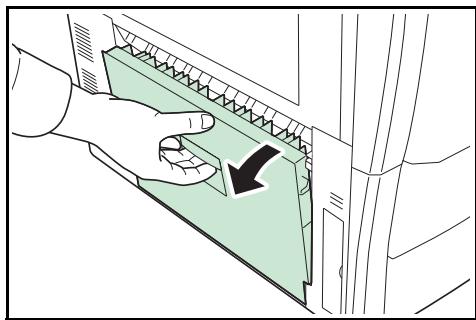

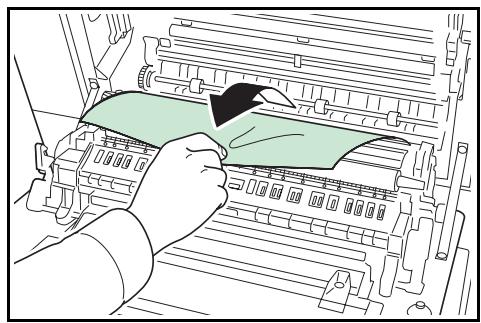

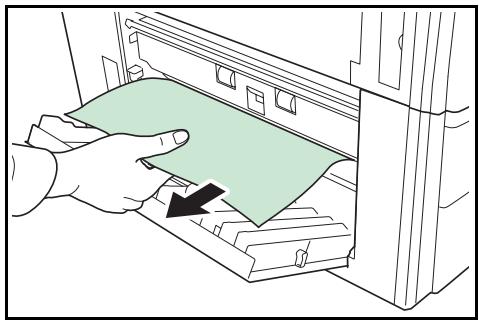

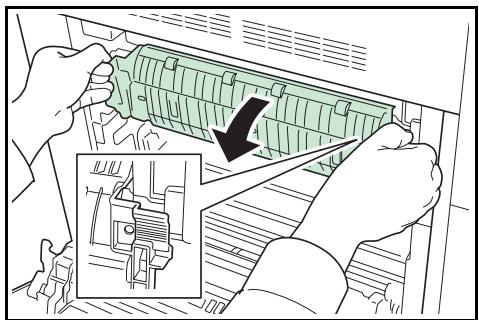

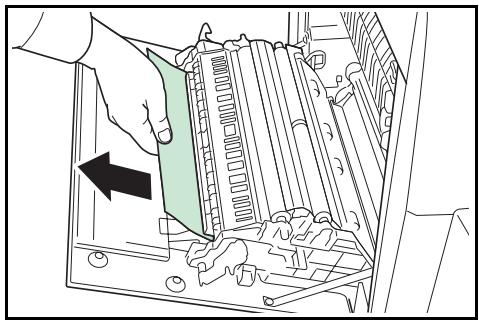

Que faire en cas de bourrage papier ?

Suivez les indications à l'écran : ouvrez les capots indiqués (avant, gauche, supérieur), retirez délicatement le papier coincé en tirant dans le sens du passage. Refermez les capots. Consultez le chapitre 6 de la notice pour les emplacements détaillés.

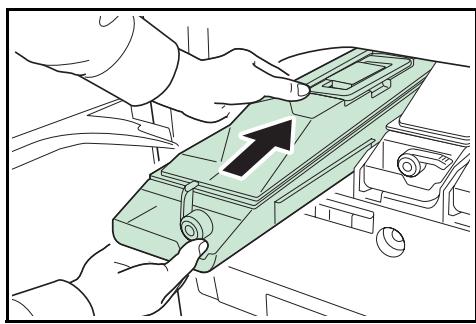

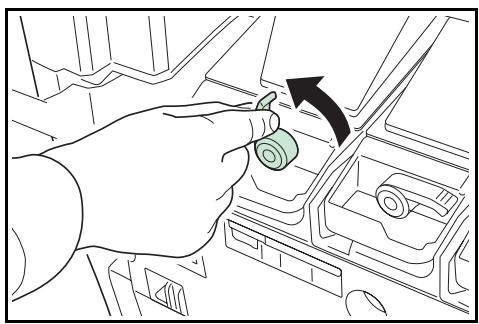

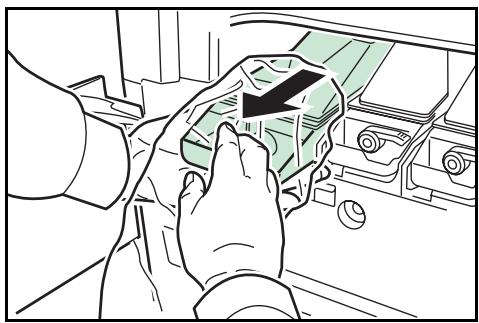

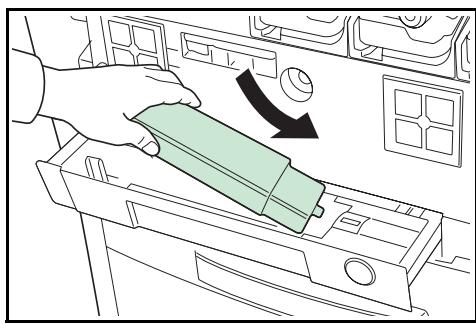

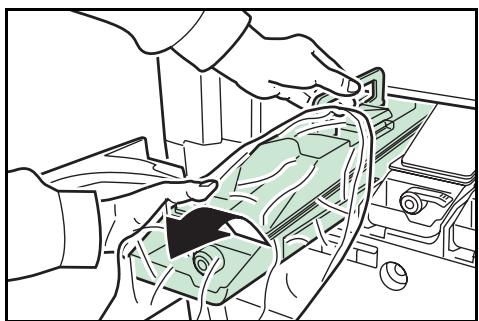

Comment remplacer la cartouche de toner ?

Ouvrez le capot avant. Tirez le levier de la cartouche usagée vers le haut pour la déverrouiller, puis retirez-la. Insérez la nouvelle cartouche dans le même emplacement (noir, cyan, magenta, jaune) et abaissez le levier. Fermez le capot. La notice recommande d'utiliser des fournitures KYOCERA.

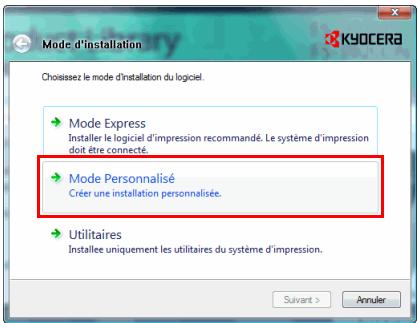

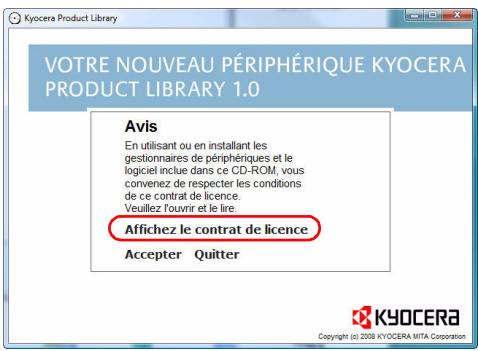

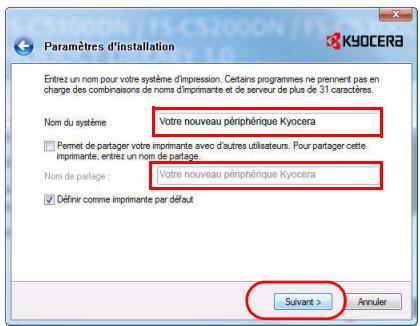

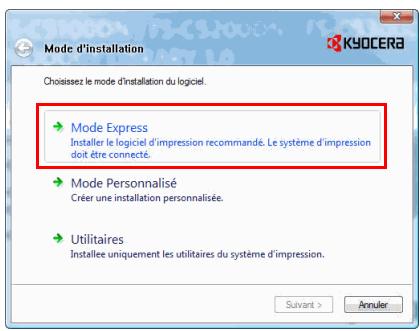

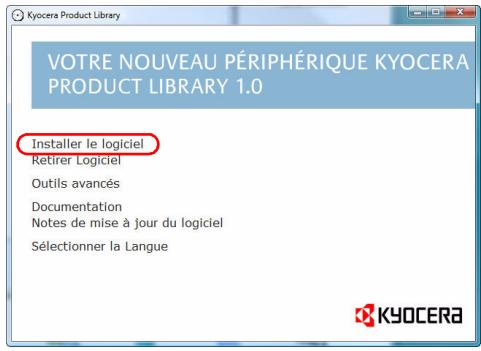

Comment installer le pilote d'imprimante sous Windows ?

Insérez le CD-ROM fourni. Lancez Setup.exe. Acceptez la licence, choisissez 'Installer le logiciel', puis sélectionnez Mode Express (détection automatique) ou Mode Personnalisé. Suivez les instructions à l'écran. Vous pouvez aussi télécharger le pilote depuis le site KYOCERA.

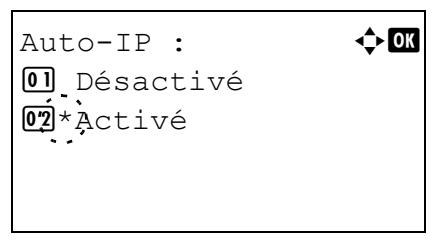

Comment configurer l'imprimante en réseau ?

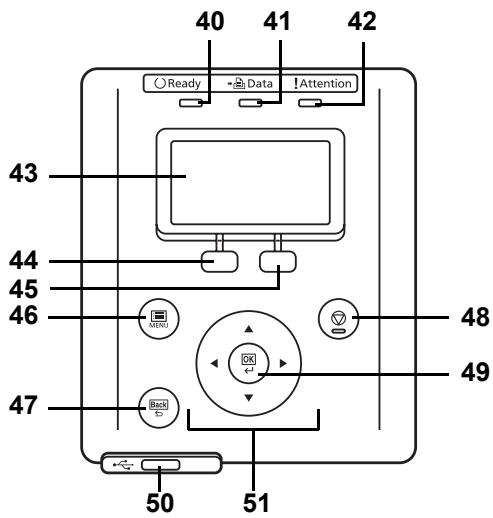

Depuis le panneau de commande, appuyez sur [MENU], sélectionnez 'Réseau' puis 'Config. TCP/IP'. Activez TCP/IP et DHCP si souhaité. Vous pouvez aussi définir une adresse IP fixe. Après configuration, mettez l'imprimante hors tension puis sous tension. Imprimez une page d'état pour vérifier.

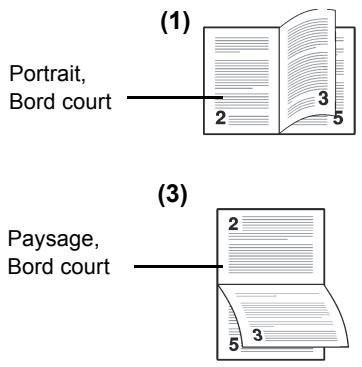

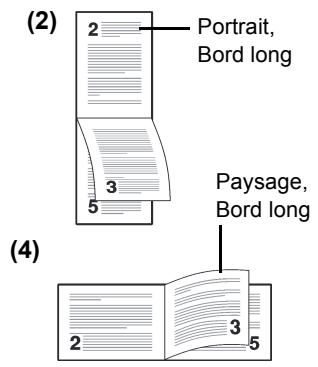

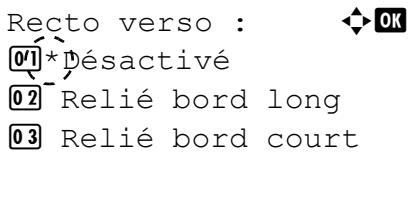

Comment imprimer en recto-verso automatique ?

Dans le pilote d'imprimante, sous l'onglet 'Finition', sélectionnez 'Recto-verso'. Choisissez le mode de reliure (bord long ou court). L'imprimante effectue automatiquement l'impression des deux côtés. Cette fonction est intégrée par défaut.

Que signifie le message 'Attendre SVP. Calibration couleurs en cours...' ?

L'imprimante exécute un calibrage automatique des couleurs pour garantir une qualité d'impression optimale. Ce processus a lieu au démarrage ou après un long usage. Patientez quelques instants jusqu'à ce que le message 'Prêt à imprimer' s'affiche.

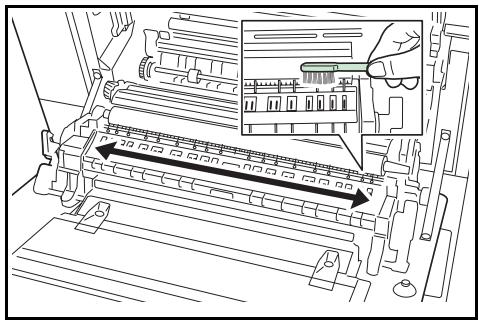

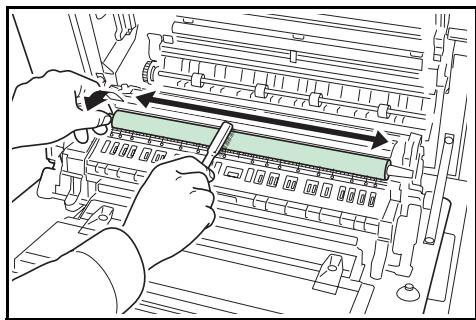

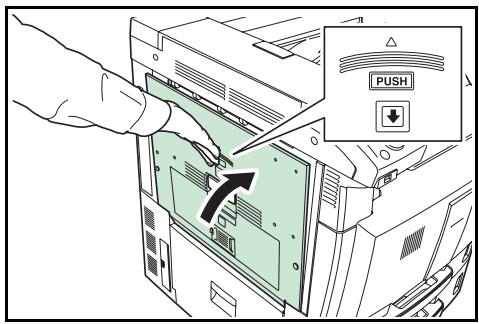

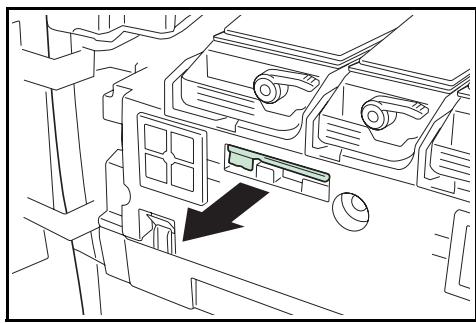

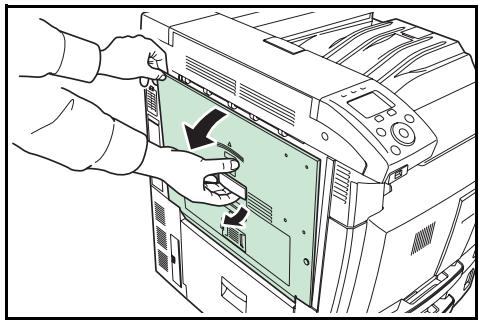

Comment nettoyer l'imprimante ?

Débranchez l'alimentation. Utilisez la brosse de nettoyage fournie pour le séparateur. Nettoyez le rouleau de transfert avec un chiffon doux. Évitez tout contact avec les pièces internes électriques. Pour un nettoyage interne, contactez un technicien.

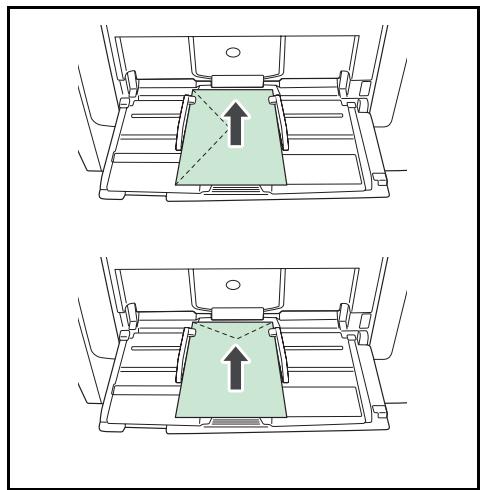

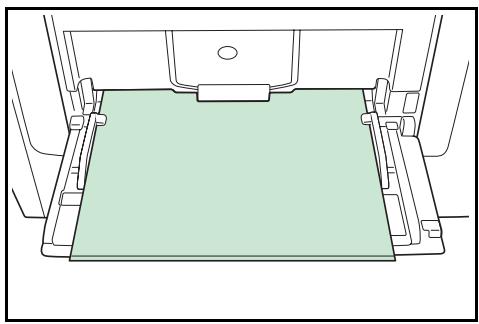

Quels types de papier spéciaux sont pris en charge ?

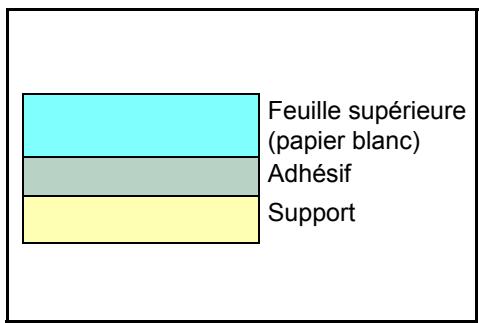

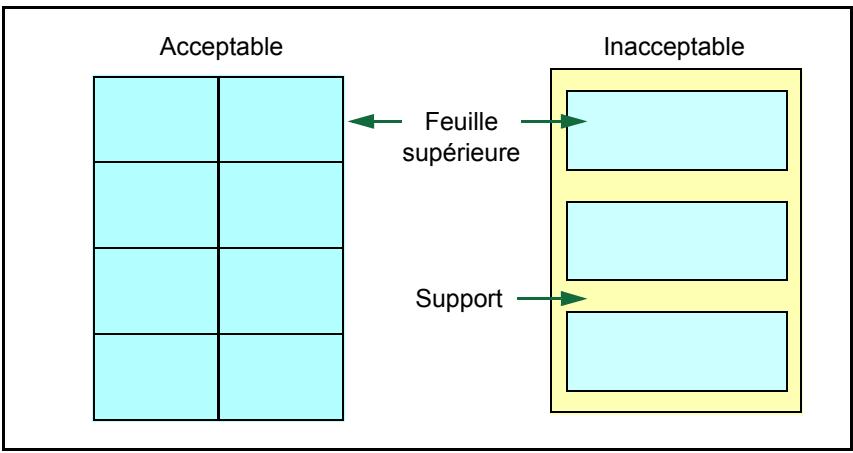

Le bac MF accepte : transparents, étiquettes, enveloppes, cartes postales, papier épais (jusqu'à 220 g/m²), papier couché, perforé, recyclé, etc. Les magasins acceptent les papiers normaux, recyclés, préimprimés, etc. Voir le tableau complet au chapitre 3 de la notice.

Comment réduire la consommation d'énergie ?

L'imprimante passe automatiquement en mode veille après 15 minutes d'inactivité. Vous pouvez augmenter ce délai via le panneau de commande. Utilisez l'impression recto-verso et le mode EcoPrint (réduction de toner) pour économiser davantage.

MODE D'EMPLOI FS-C8500DN KYOCERA

Nous remercions d'avoir acheté le modèle fs-c8500dn.

Ce manuel d'utilisation est destiné à vous permettre d'utiliser correctement la machine, d'assurer son entretien courant et d'effectuer des dépannages simples le cas échéant, afin d'assurer le maintien de la machine en bon état de fonctionnement.

Veuillez lire ce manuel d'utilisation avant de commencer à utiliser la machine, et le conserver à proximité de la machine pour pouvoir le consulter facilement.

Nous recommandons d'utiliser les fournitures de notre marque. Nous ne sommes pas responsables des dommages causés par l'utilisation de fournitures de tiers dans cette machine.

Informations légales et de sécurité

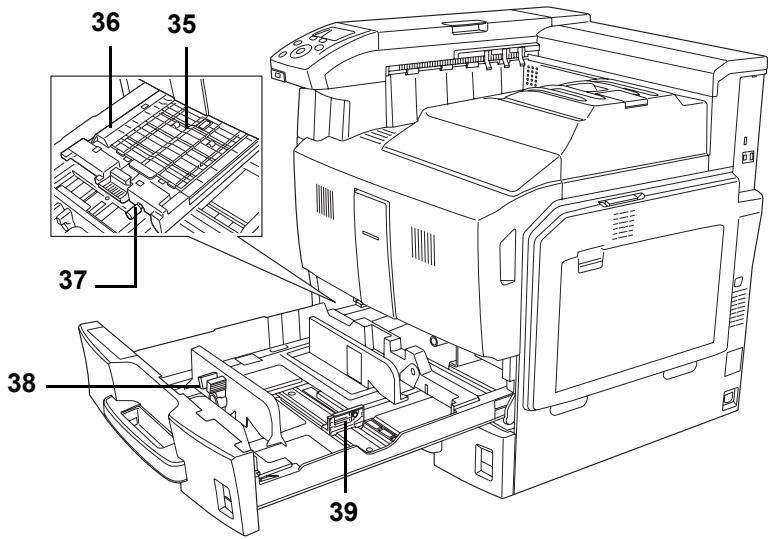

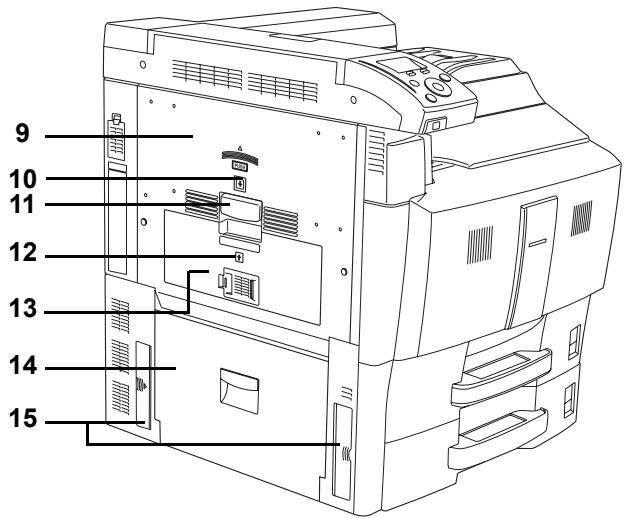

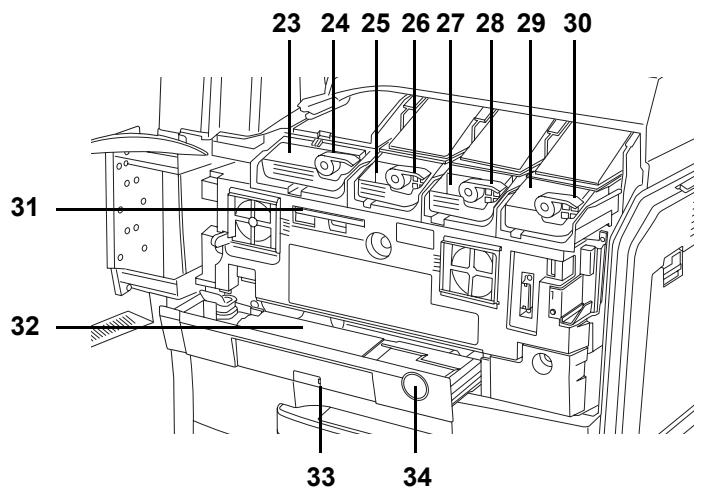

1 Éléments de l'appareil Éléments présents sur la face avant de l'imprimante 1-2 Éléments présents sur le côté gauche de l'imprimante 1-2 Éléments présents sur le côté droit de l'imprimante 1-3 Éléments internes 1-4 Panneau de commande 1-5 2 Opérations d'impression Modification des paramètres de l'interface réseau 2-2 Impression d'une page de configuration 2-3 Installation du pilote de l'imprimante 2-4 Impression à partir d'un logiciel d'application 2-9 Status Monitor (Moniteur d'objet) 2-10 Désinstallation du logiciel (ordinateur avec Windows) 2-13 3 Gestion du papier Recommendations générales 3-2 Sélection du papier approprié 3-4 Papier spécial 3-7 Type de papier 3-12 Chargement du papier 3-13 4 Utilisation du panneau de commande la formation des opérations 12 Informations générales 4-2 Description du panneau de commande 4-3 Touches 4-6 Utilisation du système de sélection de menus 4-8 Réglage d'un menu de sélection de mode 4-10 Imprimer rapport 4-11 Mémoire USB (sélection mémoire USB) 4-16 Boîte personnalisée 4-22 Boîte travaux 4-29 Journal travaux 4-43 Compteur (Affichage de la valeur du compteur) 4-45 Param rapport 4-47 Param. impr. 4-56 Réseau (Paramètres réseau) 4-66 Périph commun (Sélection/Réglage des périphériques communs) 4-73 Sécurité (Paramètres de la fonction de sécurité) 4-86 Param. compt. trav (Paramètres de la comptabilité des travaux) 4-95 Administrateur (Paramètres administrateur) 4-103 Réglage/Maint. (Sélection/paramètre Réglage/Maintenance) 4-106 5 Entretien Informations générales 5-2 Remplacement de la cartouche de toner 5-2 Remplacement du bac de récupération de toner 5-6 Nettoyage de l'imprimante 5-8

6 Dépannage

Recommandations générales 6-2

Problèmes de qualité d'impression 6-3

Messages d'erreur 6-5

Élimination des bourages papier 6-15

Annexe

Interface A-2

Interface USB A-2

Interface réseau A-3

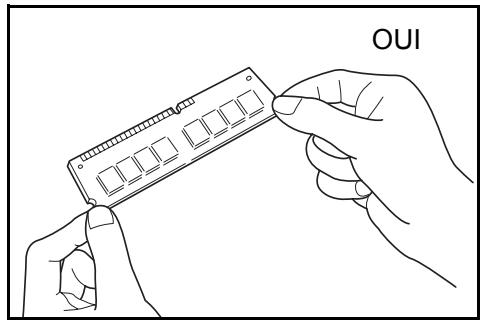

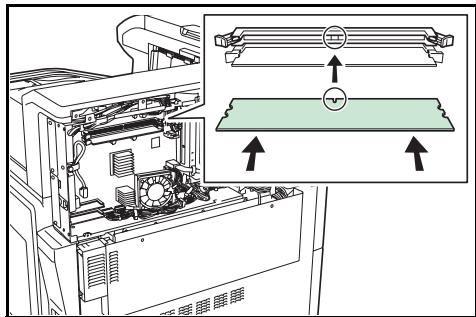

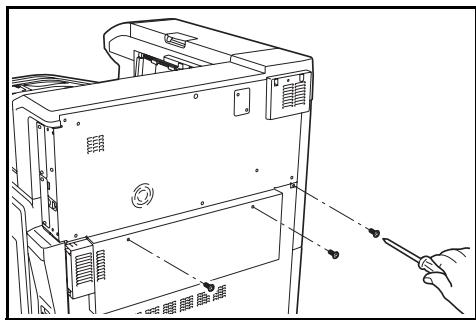

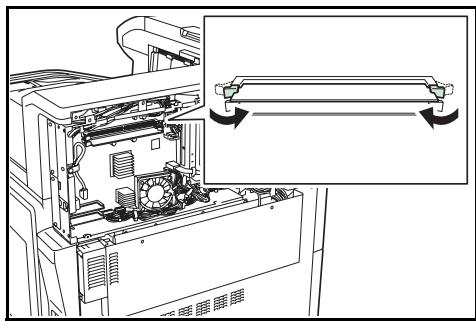

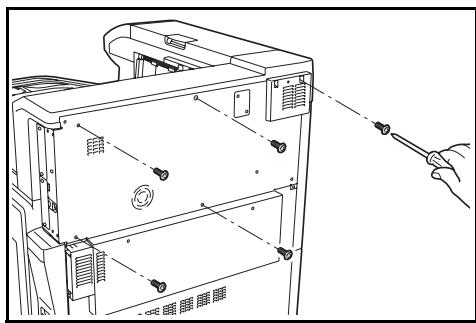

Modules d'extension mémoire A-6

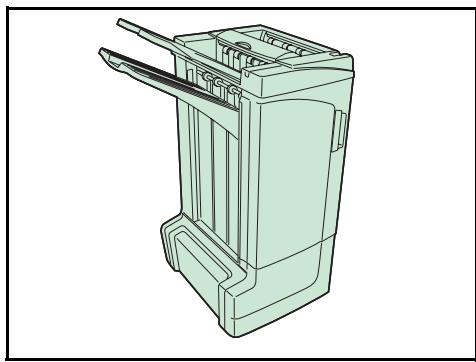

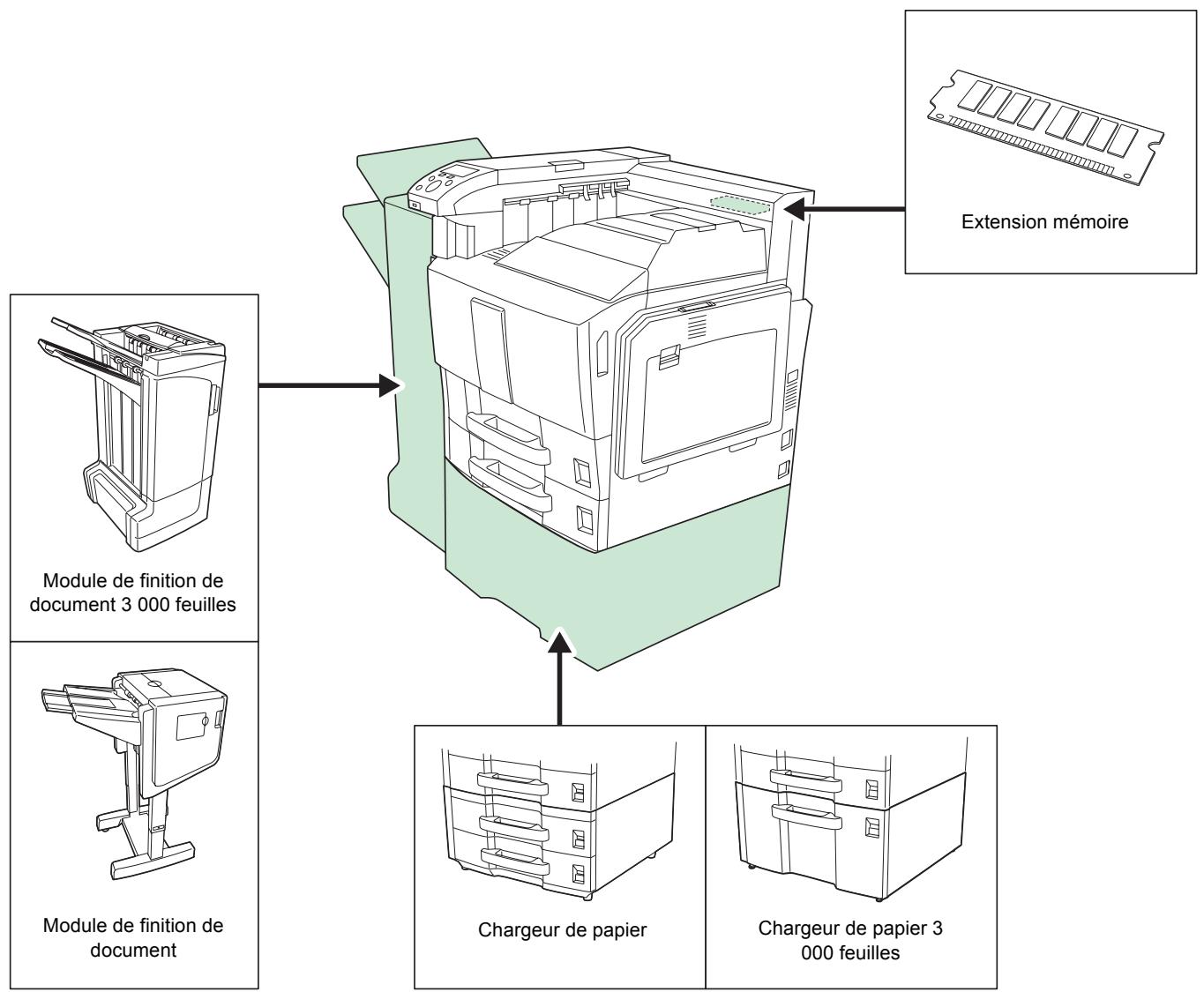

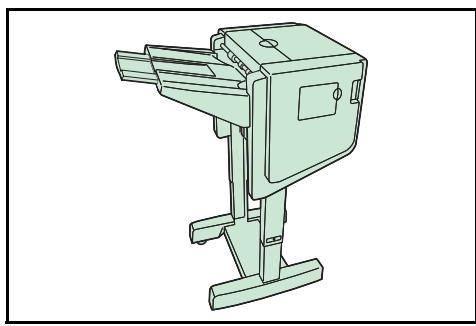

Description générale des options A-9

Spécifications A-10

Informations légales et de sécurité

ATTENTION AUCUNE RESPONSABILITÉ NE SERA ENGAGÉE POUR TOUT DOMMAGE CAUSE PAR UNE INSTALLATION INCORRECTE.

Remarque sur les logiciels

LES LOGICIELS UTILISÉS AVEC CETTE IMPRIMANTE DOIVENT PRENDRE EN CHARGE LE MODE D'ÉMULATION DE CELLE-CI. L'imprimante est par défaut configurée pour émuler le format PCL.

Avis

Les informations de ce manuel peuvent être modifiées sans préavis. Des pages peuvent être ajoutées dans les versions ultérieures. Nous prions l'utilisateur de nous excuser pour toute imprécision technique ou erreur typographique figurant dans la présente version.

Aucune responsabilité ne sera engagée en cas d'accidents survenant lors de l'application des procédures décrites dans ce manuel. De même, aucune responsabilité relative aux défauts éventuels du micrologiciel (logiciel contenu dans la mémoire morte) de l'imprimante ne sera engagée.

Ce manuel, ainsi que tout document susceptible d’être soumis au droit d’auteur, vendu ou livré avec l’imprimante (ou fourni au moment de la vente), est protégé par les droits d’auteur. Tous les droits sont réservés. La copie ou la reproduction de ce manuel, dans sa totalité ou en partie, est protégée par les droits d’auteur et est interdite sans le consentement écrit préalable de Kyocera Mita Corporation. Toute copie de tout ou partie de ce manuel, ou tout sujet soumis à des droits d’auteur, doit contenir le même avis de droit d’auteur que le document copié.

Marques commerciales

PRESCIBE est une marque déposée de Kyocera Corporation. KPDL est une marque de Kyocera Corporation.

Hewlett-Packard, PCL et PJL sont des marques déposées de Hewlett-Packard Company. Centronics est une marque de Centronics Data Computer Inc. PostScript est une marque déposée de Adobe Systems Incorporated. Macintosh, Bonjour sont des marques déposées de Apple Computer, Inc. Microsoft, Windows et Windows NT sont des marques déposées de Microsoft Corporation. PowerPC et Microdrive sont des marques de International Business Machines Corporation. CompactFlash est une marque de SanDisk Corporation. ENERGY STAR est une marque déposée aux États-Unis. Tous les autres noms de marques et de produits sont des marques commerciales ou déposées de leurs propriétaires respectifs.

Ce produit contient les polices UFST™ et MicroType® de Monotype Imaging Inc.

Avis de marque relatif aux types de caractères

Toutes les polices résidentes de cette imprimante sont fournies sous licence Monotype Imaging Inc.

Helvetica, Palatino et Times sont des marques déposées de Linotype-Hell AG. ITC Avant Garde Gothic, ITC Bookman, ITC Zapf Chancery et ITC Zapf Dingbats sont des marques déposées de International Typeface Corporation.

Le micrologiciel de cette machine utilise partiellement les codes GPL (www.fsf.org/copyleft/gpl.html). Pour de plus amples informations sur l'obtention des codes GPL, consulter le site suivant : http://www.kyoceramita.com/gpl.

Connecteurs d'interface

IMPORTANT Assurez-vous que l'imprimante est hors tension avant de brancher ou de débrancher un cable d'interface de l'imprimante. Pour protéger les composants électroniques figurant à l'intérieur de l'imprimante contre les décharges d'électricité statique en provenance des connecteurs d'interface, recouvre chaque connecteur d'interface inutilisé avec le capuchon de protection fourni.

Remarque : Utilisez des câbles d'interface blindés.

Sécurité laser

Cette imprimante est un produit laser certifié Classe 1 selon la norme de performances des radiations établie par le Ministère de la santé des États-Unis (Department of Health and Human Services) conformément à la loi de 1968 portant sur le contrôle des radiations pour la santé et la sécurité (Radiation Control for Health and Safety Act). Cela signifie que l'imprimante ne produit pas de radiations laser dangereuses. La radiation émise à l'intérieur de l'imprimante étant complètement confinée dans les boîtiers de protection et les capots extérieurs, le rayon laser ne peut pas filtrer à l'extérieur de l'imprimante pendant toute étape de son fonctionnement.

Notice relative au laser

L'imprimante est certifiée conforme aux réglementations du sous-chapitre DHHS 21 CFR pour les produits laser de Classe 1 aux États-Unis, et produit laser de Classe 1 conforme aux réglementations IEC 60825-1 dans les autres pays.

DANGER PRÉSENCE DE RAYONNEMENTS LASER DE CLASSE 3B EN CAS D'OUVERTURE. ÉVITEZ L'EXPOSITION DIRECTE AU RAYON.

ATTENTION L'utilisation de commandes ou de réglages ou l'exécution de procédures autres que ceux et celles spécifiés dans le présent manuel risque d'entraîner une radioexposition dangereuse.

Émetteur radio

Cet appareil contient un module émetteur. Le constructeur (Kyocera Mita Corporation) déclare par la présente que le modèle FS-C8500DN de cet équipement (imprimante) est conforme aux exigences de base et à toute autre disposition importante de la Directive 1999/5/EC.

Technologie de marquage radio

Dans certains pays, la technologie de marquage radio utilisée dans cet appareil pour identifier la cartouche de toner peut faire l'objet d'une autorisation et l'utilisation de cet appareil peut donc être limitée.

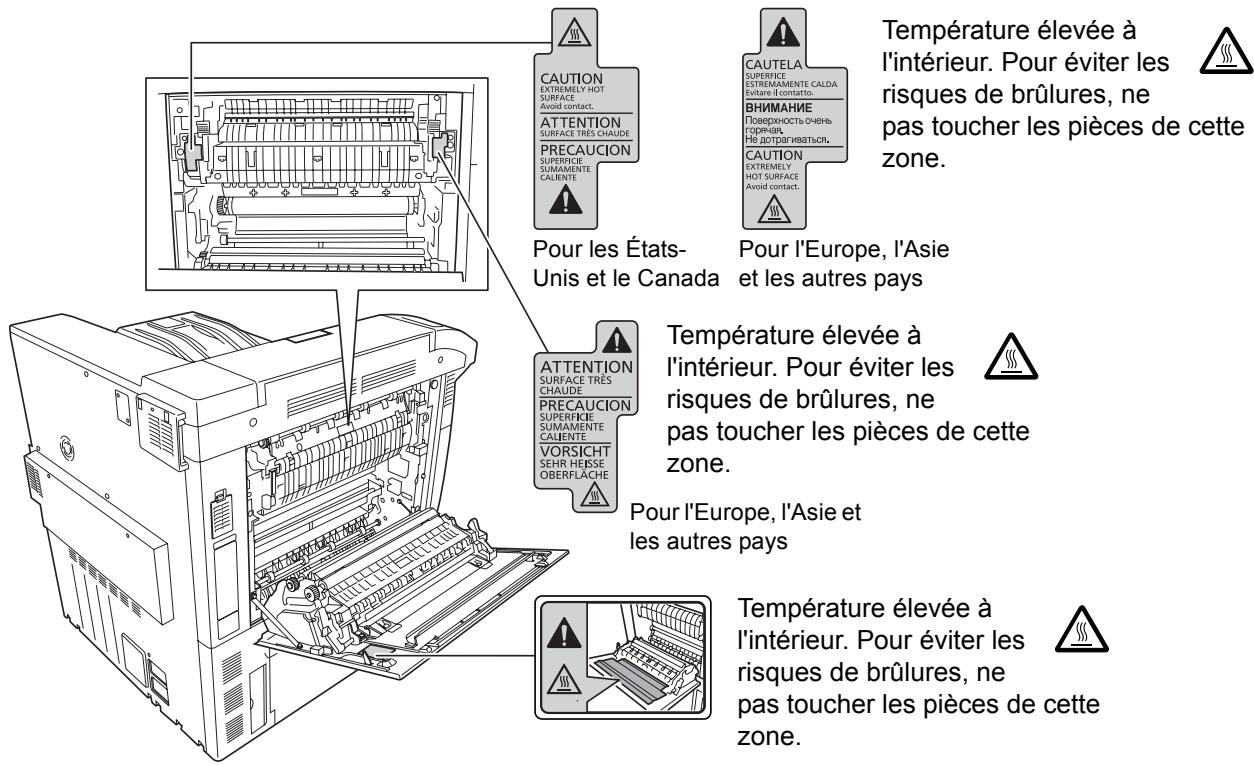

Étiquettes d'avertissement

Les étiquettes suivantes sont apposées sur l'imprimante.

Étiquette à l'intérieur de l'imprimante (Avertissement de radiation laser)

REMARQUE: ne retirez pas ces étiquettes.

Réglementations CDRH

Le Center for Devices and Radiological Health (CDRH) de la Food and Drug Administration américaine a mis en œuvre des réglementations concernant les produits laser le 2 août 1976. Ces réglementations s'appliquent aux produits laser fabriqués après le 1er août 1976. La conformité est obligatoire pour les produits commercialisés aux Etats-Unis. Une étiquette mentionnant la conformité avec les réglementations CDRH doit être apposée aux produits laser commercialisés aux Etats-Unis.

Concentration d'ozone

Cette imprimante dégage de l'ozone (O_3) susceptible de se concentrer à l'emplacement d'installation et de créer une odeur incommodante. Pour réduire la concentration d'ozone à moins de 0,1 ppm, il est recommandé de ne pas placer l'imprimante dans un endroit confiné où la ventilation pourrait être empêchée.

Consignes de sécurité relatives au débranchement de l'alimentation

Avertissement : la fiche du cordon d'alimentation constitue le système d'isolement principal ! Les interrupteurs figurant sur la machine sont purement fonctionnels et n'assurent pas l'isolation entre la machine et la source d'alimentation électrique.

Déclaration DE CONFORMITE à

2004/108/EC, 2006/95/EEC, 93/68/EEC, 1999/5/EC et 2005/32/EC

Nous déclarons sous notre responsabilité que le produit concerné par la présente déclaration est conforme aux spécifications suivantes.

EN55024

EN55022 Classe B

EN61000-3-2

EN61000-3-3

EN60950-1

EN60825-1

EN300 330-1

EN300 330-2

EN62301

Remarque La batterie, conforme à la directive du Parlement et du Conseil Européens 2006/66/EC ("Directive Batterie"), est marquée du symbole avec une poubelle barrée d'une croix dans l'Union Européenne.

Ne retirez pas les batteries inclues dans cet équipement pour les mettre au rebut.

Avis de conformité aux normes du ministère des communications du canada

Cet appareil numérique de Classe B est conforme à la norme canadienne ICES-003.

Avis de conformité aux normes du ministère des communications du canada

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Limite de responsabilité

Nous déclinons toute responsabilité envers les clients ou toute autre personne ou entité quant à toute obligation, toute perte ou tout dommage causé ou supposé causé directement ou indirectement par du matériel vendu ou fourni par nous, incluant notamment, toute interruption de service, toute perte commerciale ou de bénéfices anticipés, ou tout dommage indirect résultant de l'utilisation ou du fonctionnement du matériel ou du logiciel.

Sécurité laser

Les radiations laser peuvent être dangereuses pour le corps humain. De ce fait, les radiations laser émises à l'intérieur de cette machine sont retenues hermétiquement à l'intérieur du boîtier de protection et du capot extérieur. Dans le cadre d'une utilisation normale du produit par l'utilisateur, aucune radiation ne peut s'échapper de la machine.

Cette machine est classée produit laser de Classe 1 selon la norme IEC 60825.

Avertissement : la réalisation de procédures autres que celles spécifiées dans ce manuel risque d'entraîner une exposition dangereuse aux radiations.

Ces étiquettes sont collées dans l'unité de scanner laser à l'intérieur de la machine, et ne se trouvent pas dans une zone à laquelle l'utilisateur a accès.

L'étiquette illustrée ci-dessous est collée sur le côté droit de la machine.

Fonction d'économie d'énergie

Afin de réduire la consommation d'énergie en mode attente, l'appareil est équipé d'une fonction de contrôle de l'économie d'énergie pour passer en mode veille, ce qui permet de réduire automatiquement la consommation d'énergie au minimum après une certaine durée sans que l'appareil ne soit utilisé.

Veille

L'appareil passe automatiquement en mode veille 15 minutes après sa dernière utilisation. Le délai d'inactivité qui doit s'écouler avant l'activation du mode veille peut être prolongé. Pour plus d'informations, reportez-vous à la section Mise en veille (Réglage du délai d'activation de la mise en veille).

Fonction d'impression recto-verso automatique

Cet appareil inclut l'impression recto-verso comme fonction standard. Par exemple, en imprimant deux originaux recto sur une seule feuille de papier en impression recto-verso, il est possible de réduire la quantité de papier utilisé. Pour plus d'informations, reportez-vous à la section Recto-verso (impression recto-verso).

Recyclage du papier

Cet appareil prend en charge le papier recyclé qui réduit l'impact sur l'environnement. Notre revendeur ou votre technicien peuvent vous fournir des informations sur les types de papiers recommandés.

En tant que participant au programme international Energy Star, nous avons déterminé que ce produit est conforme aux normes établies par ce programme.

Environnement

ATTENTION Évitez de placer l'imprimante à des endroits instables ou qui ne sont pas de niveau. De tels emplacements risquent de faire tomber l'imprimante. Ce type d'emplacement présente un risque de blessures corporelles ou de dommages à l'imprimante.

Évitez les endroits humides ou poussièreux. Si la prise de courant est encrassée ou poussièreuse, nettoyez-la de façon à éviter les risques d'incendie ou de décharge électrique.

Évitez les emplacements situés à proximité des radiateurs ou autres sources de chaleur. Ne laissez pas d'objets inflammables à proximité de l'appareil afin d'éviter tout risque d'incendie.

Afin que l'imprimante conserve une température limite et pour que l'entretien et les réparations puissent s'effectuer facilement, maintenez un espace permettant le libre accès à l'appareil, comme indiqué ci-dessous. Laissez suffisamment d'espace, en particulier autour du capot latéral, de façon à permettre l'expulsion correcte de l'air de l'imprimante.

Autres précautions

Les conditions environnementales de fonctionnement sont les suivantes :

• Température : 50 à 90,5 °F (10 à 32,5 °C), mais l'humidité doit être inférieure à 70 % quand la température est 90,5 °F (32,5 °C)
• Humidité : 15 à 80 %, mais la température doit être inférieure à 86 °F (30 °C) quand l'humidité atteint 80 %

Toutefois, des conditions environnementales incorrectes risquent d'affecter la qualité de l'image. Il est recommandé d'utiliser l'imprimante à une certaine température : environ 60,8 à 80,6 °F (16 à 27 °C), humidité : environ 36 à 65 %. En outre, évitez les endroits mentionnés ci-dessous.

• L'imprimante détecte et affiche automatiquement le message suivant quand la température environnementale est trop élevée ou trop BASSE.

Message: Température élevée. / Ajustez la temp. de la salle. ou Température basse. / Ajustez la temp. de la salle.

Pour utiliser l'imprimante dans des conditions optimales, ajustez la température et l'humidité de votre salle si le message s'affiche.

• Évitez la proximité d'une fenêtre ou l'exposition directe à la lumière du soleil.
• Évitez les endroits soumis aux vibrations.
• Évitez les endroits soumis à d'importantes fluctuations de température.
• Évitez les endroits directement exposés à l'air chaud ou à l'air froid.
• Évitez les endroits mal aérés.

Si le revêtement du sol n'est pas très résistant, il risque d'être endommagé par les roulettes lors d'un déplacement ultérieur de la machine.

De l'ozone est libre pendant le processus d'impression, mais en quantité insuffisante pour provoquer un quelconque effet toxique sur la santé. Si toutefois l'imprimante est utilisée pendant une période prolongée dans une pièce mal aérée ou en cas de tirage d'un nombre extrêmement important de copies, l'odeur dégagée peut devenir incommodante. Dès lors, pour conserver un environnement de travail approprié aux travaux d'impression, nous recommandons d'aérer correctement la pièce.

Alimentation électrique/mise à la terre de l'imprimante

AVERTISSEMENT Utilisez uniquement une alimentation électrique représentant une tension similaire à la tension spécifiée. Évitez les raccordements multiples sur la même prise de courant. Ces types de situations représentent un risque d'incendie ou de décharge électrique.

Branchez fermement le cordon d'alimentation sur la prise. Si des objets métalliques entrent en contact avec les broches de cette fiche, un incendie ou un choc électrique risque de se produire.

Branchez toujours l'imprimante sur une prise de courant reliée à la terre, afin d'éviter tout risque d'incendie ou de décharge électrique en cas de court-circuit. S'il s'avère impossible de brancher l'appareil sur une prise de courant reliée à la terre, contactez un technicien de maintenance.

Autres précautions

Branchez la fiche du cordon d'alimentation dans la prise la plus proche de l'imprimante.

Manipulation des sacs en plastique

AVERTISSEMENT Conservez hors de portée des enfants les sacs en plastique utilisés avec l'imprimante. Le plastique risque en effet de bloquer les voies respiratoires et d'entraîner un étouffement.

Précautions à prendre lors de l'utilisation de l'imprimante

• ité de celui-ci. Ce type de situation présente un risque d'incendie ou de décharge électrique si des liquides s'écoulent à l'intérieur de l'appareil.
• N'ouvre aucune partie de l'imprimante, au risque de provoquer des décharges électriques en raison de la présence de pièces soumises à des tensions élevées à l'intérieur de l'imprimante.
• N'endommagez pas, ne coupez pas ou ne tentez pas de réparer le cordon d'alimentation. Ne placez pas d'objets lourds sur le cordon d'alimentation, ne l'étrez pas, ne le pliez pas inutillement et ne l'endommagez pas de quelles autres manières que ce soit. Ces types de situation représentent un risque d'incendie ou d'électrocution.
• Ne tentez jamais de réparer ou de démonter l'imprimante ou ses piè îner une cécité.
• Si l'imprimante devient extrémement chaude, si elle dégage de la fumée et une odeur désagréable ou si toute manifestation anormale se produit, il y a danger d'incendie ou de décharge électrique. Mettez immédiatement l'appareil hors tension (interrupteur sur la position O), retirez la fiche d'alimentation de la prise et contactez un technicien.
• irer la fiche du cordon d'alimentation de la prise pour éviter tout risque d'incendie ou de décharge électrique. Enfin, contactez un technicien.
• Il est impératif de ne pas brancher ni débrancher la fiche du cordon d'alimentation avec les mains mouillées, car il y a risque de décharge électrique.
• Contactez toujours un technicien pour l'entretien ou la réparation des pièces internes.
• Ne tirez pas sur le cordon d'alimentation pour le débrancher de la prise. Cela pourrait entraîner la rupture des câ
• Débranchez toujours la fiche du cordon d'alimentation de la prise avant de déplacer l'imprimante. Si le cordon est endommagé, il y a risque d'incendie ou de décharge électrique.
• Si l'imprimante n'est pas utilisée pendant une brève période (la nuit, etc.), mettez-la hors tension (interrupteur sur la position O). Si l'imprimante est appelée à ne pas fonctionner pendant une période prolongée (congés, etc.), débranchez la fiche du cordon d'alimentation de la prise à des fins de sécurité, pour la période pendant laquelle l'imprimante ne sera pas utilisée.
• é gauche, et utilisez les poignées en gardant une main sur le côté droit.

• Pour des raisons de sécurité, retirez toujours la fiche du cordon d'alimentation de la prise de courant lors de l'exécution d'opérations de nettoyage.
• L'accumulation de poussière à l'intérieur de l'imprimante peut entraîner un incendie ou d'autres problèmes. Par conséquent, il est recommandé de contacter un technicien de maintenance pour le nettoyage des pièces internes. Le nettoyage est particulièrement efficace s'il précède les saisons particulièrement humides. Contactez le technicien au sujet du coût du nettoyage des pièces internes.

Autres précautions

• Ne placez pas d'objets lourds sur l'imprimante et ne l'endommagez d'aucune autre manière.
• Pendant l'impression, n'ouvrez pas le capot supérieur/de gauche/arrrière, ne mettez pas l'appareil hors tension et ne retirez pas la fiche du cordon d'alimentation de la prise.
• De l'ozone est libérée pendant le processus d'impression, mais en quantité insuffisante pour provoquer un quelconque effet toxique sur la santé. Si toutefois l'imprimante est utilisée pendant une période prolongée dans une pièce mal aérée ou en cas de tirage d'un nombre extrêmement important de copies, l'odeur dégagée peut devenir incommodante. Dès lors, pour conserver un environnement de travail approprié aux travaux d'impression, nous recommandons d'aérer correctement la pièce.
• Ne touchez pas aux pièces électriques, tels les connecteurs et les cartes de circuits imprimés. Elles pourraient être endommagées par l'électricité statique.
• Ne tentez pas de réaliser des opérations n'étaient pas décrites dans le présent manuel.
• Si l'imprimante est appelée à ne pas fonctionner pendant une période prolongée, retirez le papier du bac et remettez-le dans son emballage d'origine.

ATTENTION L'utilisation de commandes ou de réglages ou l'exécution de procédures autres que ceux et celles spécifiés dans le présent manuel risque d'entraîner une radioexposition dangereuse.

Précautions pour la manipulation du toner

• Ne tentez pas d'incinérer le toner et les cartouches de toner. Des étincelles dangereuses peuvent provoquer des brûlures.
• N'ouvre jamais la cartouche de toner.
• Ne respirez pas le toner.
• Si vous avez du toner sur vos mains, ne vous frottez pas les yeux et ne vous touchez pas la bouche. Lavez-vous les mains pour éliminer le toner.
• Pour la mise au rebut de la cartouche de toner usagée, consultez votre technicien ou mettez le toner ou les cartouches de toner au rebut conformément aux réglementations locales.

Ce manuel d'utilisation contient les chapitres suivants :

Chapitre 1 - Éléments de l'appareil

Ce chapitre décrit les noms des éléments.

Chapitre 2 - Opérations d'impression

Ce chapitre explique comment imprimer depuis votre poste de travail.

Chapitre 3 - Gestion du papier

Ce chapitre explique comment remplacer la cartouche de toner et comment entretenir l'imprimante.

Chapitre 4 - Utilisation du panneau de commande

Ce chapitre explique comment traiter les problèmes pouvant se produire avec l'imprimante, tels que les bourrages papier.

Chapitre 5 - Entretien

Ce chapitre répertorie les spécifications de l'imprimante.

Chapitre 6 - Dépannage

Ce chapitre explique comment traiter les messages d'erreur, les bourrages papier et autres problèmes.

Annexe

Il dresse la liste des polices installées sur l'imprimante et explique les interfaces d'imprimante disponibles, les commandes de paramètres environnementaux, les produits optionnels et les spécifications de l'imprimante.

Conventions

Le présent manuel utilise les conventions typographiques suivantes.

Convention	Description	Exemple
Texte en italique	Utilisé pour insister sur un mot-clé, une expression ou une ↔référence à des informations supplémentaires.	Pour replacer la cartouché de toner, reportez-vous à la section Remplacement de la cartouché de toner, page 3-2.
Gras	Utilisé pour indiquer les touches du logiciel.	Cliquez sur OK pour lancer l'impression.
Gras entre crochets	Utilisé pour désigner les touches du panneau de commande.	Appuyez sur [OK] pour reprendre l'impression.
Remarque	Sert à fournir des informations supplémentaires ou utiles sur une fonction.	Remarque Vérifiez les paramètres de l'adresse réseau avec votre administrateur réseau.
Important	Utilisé pour fournir des informations importantes.	IMPORTANT Veillez à ce que le papier ne soit pas plié,,enroulé ou abîmé.
Attention	Indique les précautions à respecter pour éviter toute blessure ou tout endommagement de la machine, et comment s'y plier.	ATTENTION L'unité de fusion qui se trouve à l'intérieur de l'imprimante est chaude. Ne la touche pas avec vos mains, vous risqueriez de vous brûler. Retirez attentivement le papier à l'origine du bourrage.
Avertissement	Sert à prévenir l'utilisateur de tout risque de blessure corporelle.	AVERTISSEMENT Présence de haute tension dans la zone du chargeur.

1 Éléments de l'appareil

Ce chapitre fournit des explications et des illustrations qui vous aideront à identifier les éléments et leurs fonctions. Afin d'optimiser leurs performances, familiarisez-vous avec leur nom et leur utilisation.

Ce chapitre aborde les rubriques suivantes :

Éléments présents sur la face avant de l'imprimante 1-2

Éléments présents sur le côté gauche de l'imprimante 1-2

Éléments présents sur le côté droit de l'imprimante 1-3

Éléments internes 1-4

Panneau de commande 1-5

Éléments présents sur la face avant de l'imprimante

1 Panneau de commande 2 Logement de mémoire USB 3 Capot avant 4 Magasin à papier 1 5 Magasin à papier 2 6 Capot supérieur 7 Plateau supérieur 8 Butée du papier

Éléments présents sur le côté gauche de l'imprimante

9 Capot gauche 1 10 Voyant du capot gauche 1 11 Levier du capot gauche 1 12 Voyant du capot gauche 2 13 Capot gauche 2 14 Capot gauche 3 15 Poignées

Éléments présents sur le côté droit de l'imprimante

16 Port USB (A2) 17 Connecteur d'interface réseau 18 Connecteur d'interface USB (B1) 19 Interrupteur d'alimentation 20 Bac multifonction 21 Guide de largeur du papier 22 Poignées

Éléments internes

23 Cartouche de toner Noir (K) 24 Levier d'ouverture de la cartouche de toner Noir (K) 25 Cartouche de toner Jaune (Y) 26 Levier d'ouverture de la cartouche de toner Jaune (Y) 27 Cartouche de toner Cyan (C) 28 Levier d'ouverture de la cartouche de toner Cyan (C) 29 Cartouche de toner Magenta (M) 30 Levier d'ouverture de la cartouche de toner Magenta (M) 31 Brosse de nettoyage 32 Bac de récapération de toner 33 Bac de récapération de toner 34 Bouton de déverrouillage

35 Capot de l'unité d'alimentation papier 36 Unité d'alimentation papier 37 Bouton vert 38 Onglet d'ajustement de la largeur du papier 39 Guide de longueur du papier

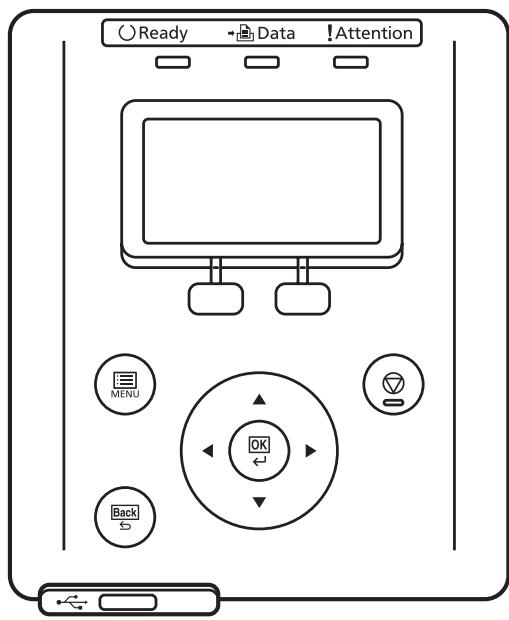

Panneau de commande

40 Voyant Ready 41 Voyant Data 42 Voyant Attention 43 Écran 44 Touche [Sélection de gauche] 45 Touche [Sélection de droite] 46 Touche [MENU] 47 Touche [Back] 48 Touche [Arrêter] 49 Touche [OK] 50 Logement de mémoire USB 51 Touches fléchées

2 Opérations d'impression

Ce chapitre aborde les rubriques suivantes :

Modification des paramètres de l'interface réseau 2-2

Impression d'une page de configuration 2-3

Installation du pilote de l'imprimante 2-4

Impression à partir d'un logiciel d'application 2-9

Statut Monitor (Moniteur d'état) 2-10

Désinstallation du logiciel (ordinateur avec Windows) 2-13

Modification des paramètres de l'interface réseau

Cette imprimante prend en charge les protocoles TCP/IP, TCP/IP (IPv6), NetWare, AppleTalk, IPP, Serveur SSL, IPSec et le niveau de sécurité.

Le tableau ci-dessous indique les éléments nécessaires pour chaque paramètre.

Configurez les paramètres réseau de l'imprimante en fonction de votre PC et de votre environnement réseau.

Pour plus de détails sur la procédure, reportez-vous à la section Utilisation du panneau de commande à la page 4-1.

Menu	Sous-menu			Paramètre
Réseau	Config. TCP/IP	TCP/IP		Marche/Arrêt
		Param. IPv4	DHCP	Marche/Arrêt
			IP automatique	Marche/Arrêt
			Adresse IP	Adresse IP
			Masque de sous réseau	Adresse IP
			Passerelle par défaut	Adresse IP
			Bonjour	Marche/Arrêt

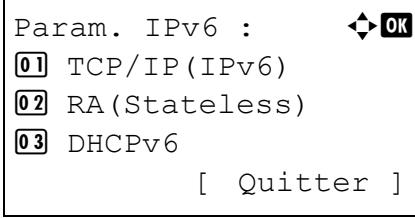

		Param. IPv6	TCP/IP (IPv6)	Marche/Arrêt
			RA(Stateless)	Marche/Arrêt
			DHCPv6	Marche/Arrêt
Sécurité	Sécurité réseau	NetWare		Arrêt/Marche Type de série
		AppleTalk		Marche/Arrêt
		IPP		Marche/Arrêt

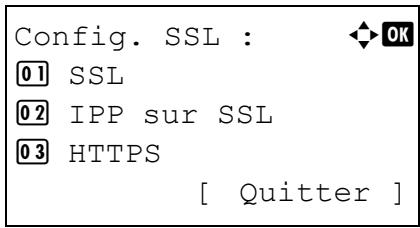

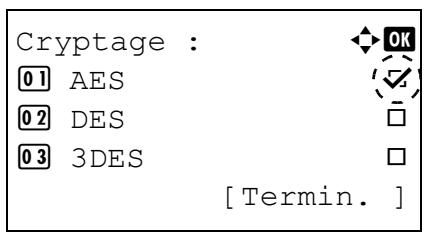

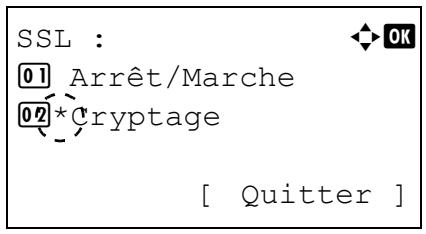

		Config. SSL	SSL	Marche/Arrêt
			IPP sur SSL	Marche/Arrêt
			HTTPS	Marche/Arrêt
		IPSec		Marche/Arrêt

Remarque : Lorsque tous les réglages concernant le réseau ont été effectués, mettez la machine hors tension (OFF), puis à nouveau sous tension (ON). Cette opération est obligatoire pour que les réglages soient pris en compte!

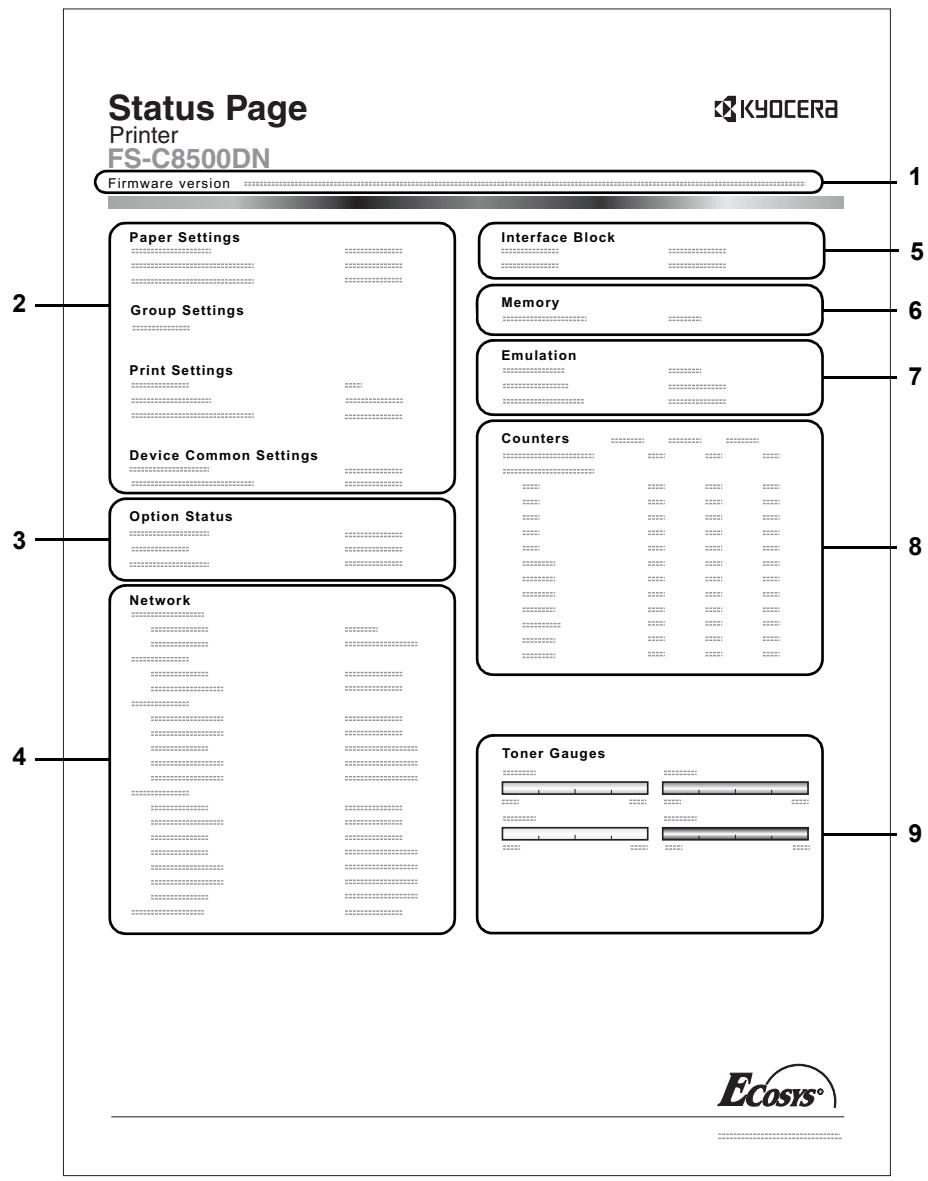

Impression d'une page de configuration

Après avoir terminé le paramétrage du réseau, imprimez une page d'état. La page d'état vous permet de vérifier de nombreuses informations, comprenant les adresses et les protocoles réseau.

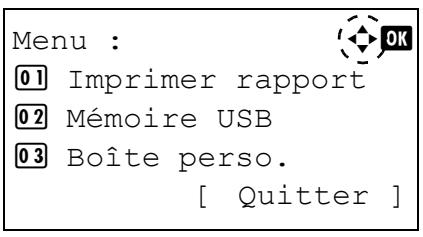

Pour imprimer une page d'état, sélectionnez Page d'état dans le menu Imprimer rapport.

Pour plus d'informations, reportez-vous à la section Imprimer rapport à la page 4-11.

Installation du pilote de l'imprimante

Avant d'installer le pilote d'imprimante depuis le CD-ROM, assurez-vous que l'imprimante est branchée et connectée à l'ordinateur.

Installation du logiciel sous windows

Si vous connectez cette imprimante à un ordinateur avec Windows, effectuez les étapes suivantes pour installer le pilote de l'imprimante. L'exemple vous montre comment brancher votre imprimante à un ordinateur avec Windows Vista.

Remarque : Sous Windows 7, Windows Server 2008, Windows Vista, Windows Server 2003, Windows XP et Windows 2000, vous devez être connecté avec des privilèges d'administrateur.

Vous pouvez utiliser le mode express ou le mode personnalisé pour installer le logiciel. Le mode express détecte automatiquement les imprimantes connectées et installe le logiciel requis. Utilisez le mode personnalisé si vous souhaitez spécifier le port de l'imprimante et sélectionner le logiciel à installer.

Allumez l'ordinateur et lancez Windows.

Si la boîte de dialogue Assistant Ajout de nouveau matériel détecté s'affiche, cliquez sur Annuler.

2 Insérez le CD-ROM fourni avec l'imprimante dans le lecteur optique de l'ordinateur. Sous Windows 7, Windows Server 2008 et Windows Vista, la fenêtre de gestion des comptes utilisateurs apparaît. Cliquez sur Autoriser.

Le programme d'installation se lance.

Remarque : Si l'assistant d'installation ne se lance pas automatiquement, ouvre la fenêtre du CD-ROM dans Windows Explorer et double-cliquez sur Setup.exe.

3 Cliquez sur Affichez le contrat de licence et lisez l'accord de licence. Cliquez sur Accepter.

4 Cliquez sur Installer le logiciel.

L'assistant d'installation démarre.

À partir de ce point, la procédure diffère en fonction de votre version de Windows et de votre méthode de connexion. Effectuez la procédure correcte correspondant à votre type de connexion.

Mode Express Mode Personalisé

Mode express

En mode express, l'inclasseur détecte automatiquement l'imprimante lorsqu'elle est allumée. Utilisez le mode express pour des méthodes de connexion standard.

1 Dans la fenêtre de besoin de la méthode d'installation, Sélectionnez Mode Express. La fenêtre de détection d'imprimante apparait et l'inclasseur détecte les imprimantes connectées. Si l'inclasseur ne détecte d'imprimante, vérifie que l'imprimante est connectée via USB ou un réseau et qu'elle est allumée. Revenez ensuite à la fenêtre de détection d'imprimante.

Remarque : Les informations affichées dans les boîtes de dialogue d'installation de Windows Vista et Windows 7/Windows XP sont légèrement différentes, mais la procédure d'installation est la même.

Sélectionnez l'imprimante que vous souhaitez installer et cliquez sur Suivant.

Remarque Si la fenêtre Assistant de nouveau matériel détecté s'affiche, cliquez sur Annuler. Si un message d'avertissement pour l'installation de matériel s'affiche, cliquez sur Continuer.

3 Vous pouvez personnaliser le nom de l'imprimante dans la fenêtre des paramètres d'installation. Ce nom sera affiché dans la fenêtre Imprimante et dans les listes des d'imprimantes affichées dans les applications. Spécifiez si vous souhaitez partager le nom de l'imprimante ou définir l'imprimante en tant qu'imprimante existante, puis cliquez sur Suivant.

IMPORTANT L'étape 3 n'apparaît que si l'imprimante est connectée via réseau. Elle n'apparaît pas si l'imprimante est connectée via USB.

4 Une fenêtre s'affiche pour vous permettre de vérifier les paramètres. Vérifiez attentivement les paramètres, puis cliquez sur Installer.

Remarque Si la fenêtre Sécurité Windows s'affiche, cliquez sur Installer malgré tout ce pilote.

5 Un message s'affiche indiquant que l'imprimante a été correctement installée. Cliquez sur Terminer pour quitter l'assistant d'installation de l'imprimante et retourner au menu principal du CD-ROM.

Si la boîte de dialogue de paramétrage du périhérique s'affiche après avoir cliqué sur Terminer, vous pouvez spécifier les paramètres pour les éléments comme les fonctionnalités optionnelles installées sur l'imprimante. Vous pouvez aussi spécifier les paramètres du périhérique après avoir quitté l'installation. Pour plus de détails, reportez-vous à la section Paramétrés du périhérique dans le manuel d'utilisation du pilote de l'imprimante sur le CD-ROM.

Ceci termine la procédure d'installation du pilote de l'imprimante. Suivez les instructions à l'écran pour redémarrer le système au besoin.

Mode personnalisé

Utilisez le mode personnalisé si vous souhaitez spécifier le port de l'imprimante et sélectionner le logiciel à installer.

Par exemple, si vous ne pouvez pas replacer les polices de caractère installées sur votre ordinateur, Sélectionnez Mode Personalisé et décochez la case Polices dans l'onglet Utilitaire.

1 Sélectionnez Mode Personnalisé.

2 Suivez les instructions de la fenêtre de l'assistant d'installation, puis sélectionnez les ensembles logiciels à installer et spécifiez le port, etc.

Pour plus de détails, reportez-vous à la section Installation personnalisée dans le manuel d'utilisation du pilote de l'imprimante sur le CD-ROM.

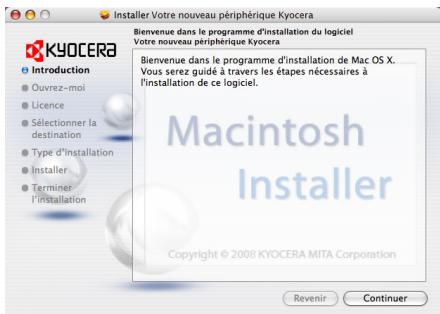

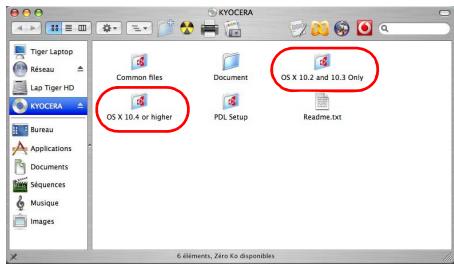

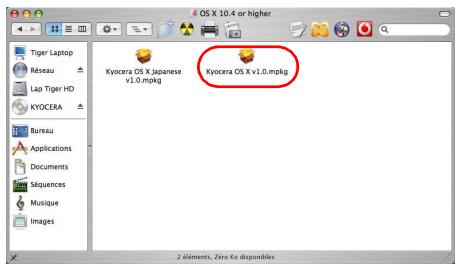

Installation sur un ordinateur macintosh

Remarque : Avant d'installer le logiciel, vous devez vérifier les paramètres suivants sur l'imprimante :

• Param. émulation (Définition de l'émulation) à la page 4-61 doit être défini sur KPDL ou KPDL (Auto).

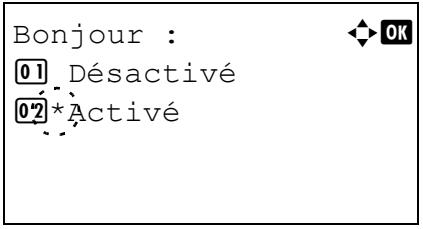

• Paramètres Bonjour à la page 4-70 doit être définis sur Activé.

1 Mettez l'imprimante et l'ordinateur Macintosh sous tension. 2 Introduisez le CD-ROM (Product Library) dans le lecteur de CD-ROM. 3 Effectuez un double-clic sur l'icône du CD-ROM. 4 Effectuez un double-clic sur OS X 10.2 and 10.3 Only ou sur OS X 10.4 or higher en fonction de votre version de Mac OS.

5 Double-cliquez sur Kyocera OS X v.x.

6 Le programme d'installation du pilote de l'imprimante démarre. 7 Choisissez Sélectionner la destination, Type d'installation et installez le pilote de l'imprimante comme indiqué par les instructions du logiciel d'installation.

Remarque En plus d'Installation facile, les options Type d'installation comprennent Installation personnalisée, qui vous permet de spécifier les composants à installer.

IMPORTANT Dans l'écran Authentication, saisissez le nom et le mot de passe utilisés pour vous connecter au système d'exploitation.

Ceci termine l'installation du pilote de l'imprimante. Spécifiez ensuite les paramètres de l'imprimante.

Si une connexion IP ou AppleTalk est utilisée, les paramètres ci-dessous sont nécessaires. Si une connexion USB est utilisée, l'imprimante est automatiquement reconnue et connectée.

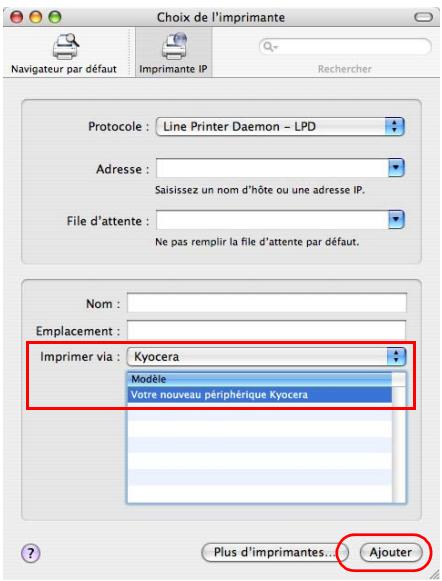

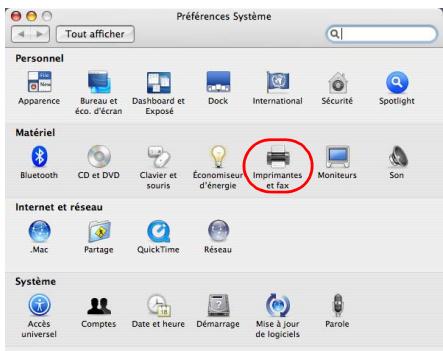

8 Ouvrez Préférences Système et cliquez sur Imprimantes et fax.

9 Cliquez sur le symbole (+) pour ajouter le pilote de l'imprimante installée.

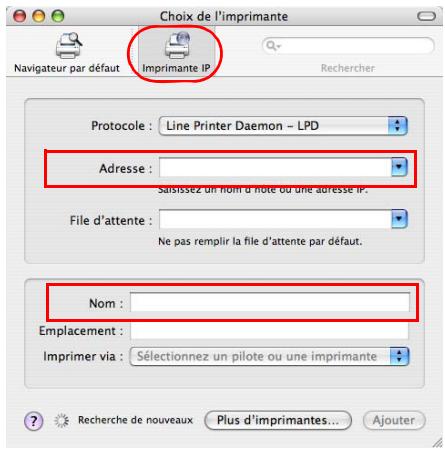

10 Cliquez sur l'icône IP pour une connexion IP ou sur l'icône AppleTalk pour une connexion AppleTalk, puis saisissez l'adresse IP et le nom de l'imprimante.

11 Sélectionnez le pilote de l'imprimante installée et cliquez sur Ajouter.

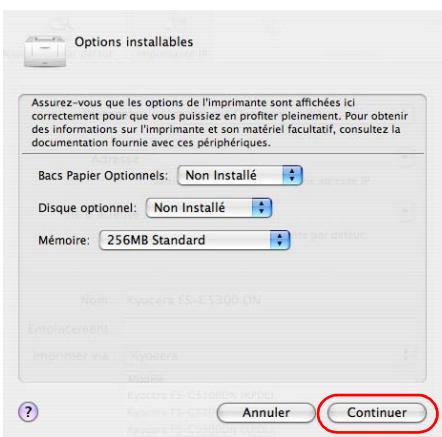

Sélectionnez les options disponibles pour l'imprimante et cliquez sur Continuer.

13 L'imprimante sélectionnée est ajoutée. Ceci termine la procédure de réglage de l'imprimante.

Impression à partir d'un logiciel d'application

Suivez la procédure ci-dessous pour imprimer un document créé dans une application. Vous pouvez sélectionner le format de papier et la destination de sortie pour l'impression.

1 Chargez le papier souhaité dans le bac. 2 Dans le menu Fichier de l'application, sélectionnez l'option Imprimer. La boîte de dialogue Imprimer s'affiche. 3 Cliquez sur la liste déroulante des imprimantes. Cette liste contient toutes les imprimantes installées dans Windows. Cliquez sur le nom de l'appareil. 4 Entrez le nombre d'exemplaires souhaité dans la zone Nombre de copies. (maximum 999).

Pour Microsoft Word, il est recommandé de cliquer sur le bouton Options, puis de sélectionner l'option Utiliser config. imprimante dans la zone Bac par défaut.

5 Cliquez sur OK pour lancer l'impression.

Remarque : Pour plus d'informations sur l'utilisation du logiciel du pilote de l'imprimante, reportez-vous au document Printer Driver User Guide.

Moniteur d'état

Status Monitor surveille l'état de l'imprimante et fournit une fonction de création de rapport continue. Il vous permet également de spécifier et de modifier les paramètres des imprimantes non compris dans KX driver.

Status Monitor est installé automatiquement au cours de l'installation de KX driver.

Accès à status monitor

Utilisez l'une des méthodes indiquées ci-dessous pour lancer Status Monitor.

Lancement au début de l'impression :

Lorsque vous spécifiez une imprimante et que vous commencez un travail d'impression, une instance de Status Monitor est lancée pour chaque nom d'imprimante. Si le démarrage de Status Monitor est requis pour plusieurs imprimantes, les instances sont lancées pour chaque imprimante qui en fait la demande.

Lancement à partir des propriétés de KX Driver :

Cliquez sur le bouton Status Monitor dans l'onglet Avancé. Cliquez ensuite sur le bouton Ouvrir Status Monitor dans la boîte de dialogue Status Monitor pour lancer Status Monitor.

Utilisez l'une des méthodes indiquées ci-dessous pour quitter Status Monitor.

Quitter manuellement :

Effectuez un clic droit sur l'icône de Status Monitor dans la barre des tâches et sélectionnez Quitter dans le menu pour quitter Status Monitor.

Quitter automatiquement :

Status Monitor se ferme automatiquement au bout de 5 minutes d'inactivité.

Aperçu d'écran

L'aperçu d'écran de Status Monitor est le suivant.

Fenêtre pop-up

Si un événement de notification d'information se produit, une fenêtre pop-up s'affiche. Cette fenêtre s'affiche uniquement lorsque l'affichage 3D est ouvert sur le bureau.

Affichage 3D

Il affiche l'état de l'imprimante surveillée sous forme d'image 3D. Vous pouvez désir de montré ou de masquer l'affichage 3D à partir du menu qui s'affiche lorsque vous effectuez un clic droit sur l'icone Status Monitor.

Si un événement de notification d'information se produit, l'affichage 3D et une alerte sonore sont utilisés pour vous avertir. Pour plus d'informations sur les paramètres de notification sonore, reportez-vous à la section Paramètres de Status Monitor à la page 2-12.

Lorsque Status Monitor fonctionne, son icône s'affiche dans la zone de notification de la barre des tâches. Lorsque vous placez le curseur sur l'icône, le nom de l'imprimante s'affiche. Effectuez un clic droit sur l'icône Status Monitor pour pouvoir régler les options ci-dessous.

Afficher/masquer status monitor

Affiche ou masque l'icône Status Monitor.

Configurer...

Si l'imprimante est connectée à un réseau TCP/IP et possède sa propre adresse IP, utilisez un navigateur Web pour accéder à COMMAND CENTER et modifier ou vérifier les paramètres du réseau. Pour plus d'informations, consultez le document KYOCERA COMMAND CENTER Operation Guide.

Préférences

Spécifiez les paramètres Notification sonore et Apparence pour Status Monitor. Pour plus d'informations, reportez-vous à la section Paramètres de Status Monitor à la page 2-12.

Accéder au site Web de Kyocera Mita.

Quitter

Quitter Status Monitor.

Utilisez l'option Préférence pour paramétrer Status Monitor. Status Monitor possède deux onglets de configuration des paramètres.

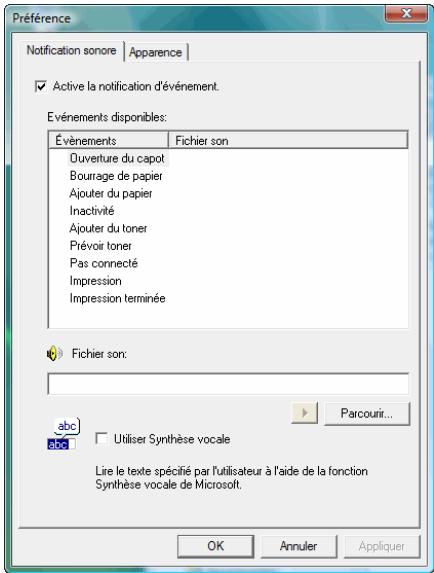

Onglet notification sonore

L'onglet Notification sonore contient les éléments suivants.

IMPORTANT Pour confirmer les paramètres de l'onglet Notification sonore, l'ordinateur doit disposer d'une carte son et de haut-parleurs.

Active la notification d'événement

Sélectionnez pour activer ou désactiver la surveillance des événements dans les Événements disponibles.

Fichier son

Un fichier son peut être sélectionné si vous avez besoin d'une notification sonore. Cliquez sur Parcourir pour rechercher le fichier son.

Utiliser synthèse vocale

Cochez cette case pour saisir le texte que vous pouvez entendre lors des événements. Bien qu'un fichier son ne soit pas nécessaire, cette fonction est disponible pour Windows XP ou supérieur.

Pour utiliser cette fonction, suivez ces étapes.

1 Sélectionnez Active la notification d'événement. 2 Sélectionnez un événement à utiliser avec la fonction de synthèse vocale dans les Événements disponibles. 3 Cliquez sur Parcourir pour obtenir une notification avec un fichier son.

Remarque Le format de fichier disponible est WAV.

Sélectionnez Utilisez Synthèse vocale pour entendre le texte saisi dans la case Synthèse vocale lorsqu'un événement se produit.

4 Cliquez sur Jouer pour vérifier que le son ou le texte est correctement produit.

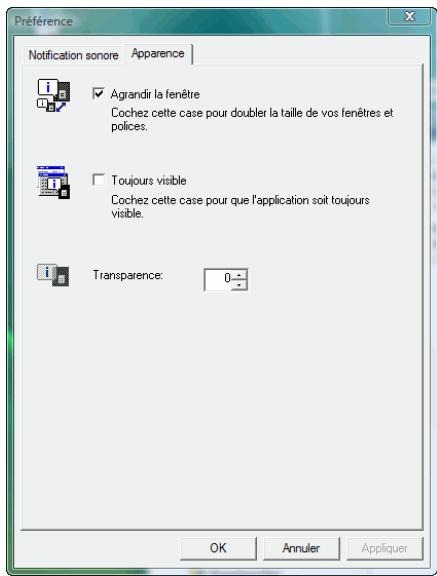

Onglet apparente

L'onglet Apparence contient les éléments suivants.

Agrandir la fenêtre

Double la taille de la fenêtre Status Monitor.

Toujours visible

Place Status Monitor au-dessus de toutes les autres fenêtres actives.

Affiche la fenêtre Status Monitor en transparence.

Déinstallation du logiciel (ordinateur avec windows)

Le logiciel peut être désinstallé (supprimé) à l'aide du CD-ROM (Product Library) fourni avec l'imprimante.

IMPORTANT Sur les ordinateurs Macintosh, le logiciel ne peut pas être déinstallé à l'aide du CD-ROM (Product Library), car les paramètres de l'imprimante sont spécifiés à l'aide d'un fichier PPD (PostScript Printer Description).

1 Quittez toutes les applications actives. 2 Introduisez le CD-ROM (Product Library) fourni dans le lecteur de CD-ROM. 3 En suivant la procédure utilisée pour installer le pilote de l'imprimante, cliquez sur Supprimer le logiciel. L'assistant de suppression de logiciel s'affiche. 4 Sélectionnez le logiciel à désinstaller. 5 Cliquez sur Désinstaller.

Remarque : Sous Windows 7, Windows Server 2008 et Windows Vista, l'écran Retirer le pilote et l'ensemble s'affiche. Sélectionnez Retirer le pilote et l'ensemble pilote et cliquez sur OK. Si KM-NET VIEWER ou KM-NET for Direct Printing sont installés, des assistants de désinstallation distincts sont lancés pour chaque application. Suivez les étapes de désinstallation pour chaque application en suivant les instructions à l'écran.

La déinstallation commence.

6 Lorsque l'écran "La déinstallation a réussi" s'affiche, cliquez sur Suivant.

7 Choisissez si vous pouvez redémarrer l'ordinateur ou non, puis cliquez sur Terminer.

Remarque : Le logiciel peut être désinstallé à partir du menu Programmes.

(Dans le cas de Windows XP)

Lancez l'assistant de déinstallation en cliquant sur Démarrer

Tous les programmes > Kyocera > Déinstaller la

bibliothèque de produits Kyocera, et désinstallé le logiciel.

3 Gestion du papier

Ce chapitre aborde les rubriques suivantes :

Recommandations générales 3-2

Sélection du papier approprié 3-4

Papier spécial 3-7

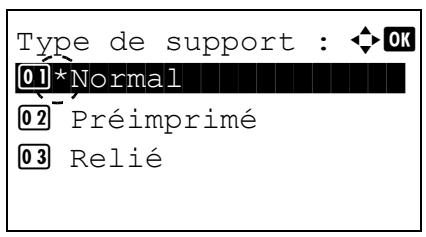

Type de papier 3-12

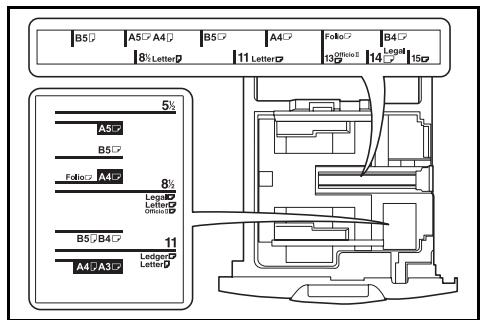

Chargement du papier 3-13

Recommandations générales

Cette machine est conçue pour imprimer sur du papier copieur normal (utilisé en général sur les copieurs à encre sèche standard), mais accepte également différents autres types de papier dans les limites spécifiées ci-après.

Remarque : Le fabricant ne peut pas être tenu responsable des problèmes résultant de l'utilisation de papier ne correspondant pas à ces spécifications.

Il est important de sélectionner le bon papier. L'utilisation d'un papier inapproprié peut entraîner des bourrages papier, des problèmes, une mauvaise qualité d'impression et le gaspillage de papier, et peut, dans les cas extrêmes, endommager la machine. Les recommandations fournies ci-après permettent d'augmenter la productivité en assurant une impression efficace et en limitant l'usure de la machine.

Disponibilité du papier

La plupart des types de papier sont compatibles avec un grand nombre de machines. Le papier conçu pour les copieurs xérographiques peut également être utilisé avec cette machine.

Il existe trois grandes catégories de papier : économie, standard et prestige. Ces papiers se distinguent principalement par leur facilité à circuler dans la machine. Cette caractéristique est étroitement liée au lissé, au format et au taux d'humidité du papier, ainsi qu'à la façon dont il a été coupé. Avec un papier de qualité supérieure, le risque de bourrages papier et d'autres problèmes est moins grand et la qualité de l'impression est meilleure.

Les différences entre les papiers de différents fournisseurs peuvent également avoir un effet sur les performances de la machine. Une imprimante de qualité ne peut pas donner de résultats de qualité si un mauvais papier est utilisé. Un papier bon marché peut s'avérer peu économique sur le long terme s'il provoque des problèmes d'impression.

Chaque catégorie de papier est disponible dans une variété de grammages de base (décrits ultérieurement). Les grammages standard sont compris entre 60 et 163g / m² (16 à 44 lb).

Spécifications du papier

Le tableau suivant présente les spécifications papier de base. Elles sont détaillées dans les pages suivantes.

Élément	Spécification
Poids	Bac : 60 à 163 g/m2(16 à 44 lb/rame) Bac MF : 60 à 220 g/m2(16 à 59 lb/rame)
Épaisseur	0,086 à 0,110 mm (3,4 à 4,3 mils)
Dimensions	Reportez-vous à la section Formats de papier à la page 3-4
Précision	±0,7 mm (±0,0276 pouces)
Angles	90° ±0,2°
Degré d'humidité	4 % à 6 %
Direction du grain	Grain long
Teneur en pâte	80 % minimum

Formats de papier minimal et maximal

Les formats de papier minimal et maximal sont indiqués ci-après. Dans le cas de papier non standard (par exemple, transparent, étiquettes, velin, carte, enveloppe, papier couché et épais), il convient d'utiliser le bac MF. Pour plus d'information sur la définition des formats de papier, reportez-vous à la section Config type supp (Paramètres de type de papier) à la page 4-51.

Papier recommandé

L'utilisation des produits suivants est recommandée avec l'imprimante pour obtenir des performances optimales.

Taille police	Produit	Poids
Letter, Legal	Hammermill LASER PRINT	90 g/m2(24 lb)
A4	NEUSIEDLER COLOR COPY	90 g/m2

Sélection du papier approprié

Cette section présente les recommandations à suivre pour sélectionner du papier.

Condition

Évitez d'utiliser un papier tuilé, sale, déchiré, bosselé ou comptant des bords pliés ou bien encore contaminé avec des peluches, de l'argile ou des petits morceaux de papier.

L'utilisation de ce type de papier peut entraîner une impression illisible et des bourrages papier et peut réduire la durée de vie de la machine. Il est en particulier déconseillé d'utiliser du papier couché ou comptant tout autre traitement de surface. La surface du papier doit être aussi lisse et régulière que possible.

Composition

Vous ne devez pas utiliser de papier couché ou dont la surface a été traitée et contient du plastique ou du carbone. Exposé aux hautes températures liées au processus de fixation, ce papier peut émettre des fumées toxiques.

Un papier de qualité standard doit contenir au moins 80% de pâte. La teneur en coton ou autres fibres ne doit pas dépasser 20%.

Formats de papier

Les bacs et le bac MF peuvent recevoir les formats de papier répertoriés dans le tableau ci-après. Pour plus de détails, ainsi que pour les formats de papier pour le chargeur de papier (Optionnel), reportez-vous à la section Format du bac (1 à 4) (Définition du format du papier du bac) à la page 4-50.

Les tolérances acceptées sont ±0,7 mm (±0.0276 pouces) pour la longueur et la largeur. Les angles doivent être de 90° ±0,2°.

Bac MF unquivalent	Taille police	Magasin ou bac MF	Taille police
Enveloppe C4	229 × 324 mm	Ledger	11 × 17 pouces
Enveloppe C5	162 × 229 mm	Legal	8-1/2 × 14 pouces
Envelop. Monarch	3 7/8 × 7-1/2 pouces	Letter	8-1/2 × 11 pouces
Executive	7-1/4 × 10-1/2 pouces	ISO A3	297 × 420 mm
Enveloppe #10	4-1/8 × 9-1/2 pouces	ISO A4	210 × 297 mm
Enveloppe DL	110 × 220 mm	ISO A5	148 × 210 mm
Enveloppe #9	3-7/8 × 8-7/8 pouces	JIS B4	257 × 364 mm
Enveloppe #6	3-5/8 × 6-1/2 pouces	JIS B5	182 × 257 mm
ISO B5	176 × 250 mm	Statement	5-1/2 × 8-1/2 pouces
ISO A6	105 × 148 mm	Folio	210 × 330 mm
JIS B6	128 × 182 mm	Oficio II	8-1/2 × 13 pouces
Hagaki	100 × 148 mm	8,5 × 13,5	8-1/2 × 13-1/2 pouces
Ofuku-Hagaki	148 × 200 mm	8 kai	273 × 394 mm
Youkei 2	114 x 162 mm	16 kai	197 x 273 mm
Youkei 4	105 x 235 mm
Perso	98 x 148 à 297 x 432 mm(3-3/8 x 5-13/16 à 11-11/16 x 17 pouces)

Lissé

Le papier doit présenter une surface lisse, non couchée. Si sa surface est rugueuse ou sableuse, des zones blanches peuvent apparaître à l'impression. Un papier trop lisse, quant à lui, peut provoquer des problèmes d'alimentation et de voile (c'est-à-dire un effet de fond gris).

Grammage

Le grammage est le poids du papier exprimé en grammes par mètre carré (g / m^2). Un grammage de papier trop élevé ou trop faible peut entraîner des faux départs ou des bourrages papier ainsi que l'usure prématurée de la machine. Un grammage inégal, c'est-à-dire une épaisseur de papier inégale, peut provoquer le départ de plusieurs feuilles ou des problèmes de qualité d'impression (impression floue) en raison de la mauvaise fixation du toner.

Le grammage recommandé est de 60 à 163 g/m² (16 à 44 lb/rame) pour le magasin et de 60 à 220 g/m² (16 à 59 lb/rame) pour le bac MF.

Tableau des équivalences des grammages papier

Le grammage de papier est exprimé en livres (lb) et en grammes par mètre carré (g / m^2). Les cases grises indiquent les grammages standard.

Grammage du papier (système impérial - lb)	Grammage du papier (système métrique - g/m2)
16	60
17	64
20	75
21	80
22	81
24	90
27	100
28	105
32	120
34	128
36	135
39	148
42	157
43	163
47	176
53	199

Épaisseur

Le papier utilisé dans l'appareil ne doit être ni trop épais ni trop fin. Des problèmes de bourrage papier, d'alimentations multiples et d'impression pâle peuvent signifier que le papier est trop fin. Des problèmes de bourrage papier et d'impression floue peuvent indiquer un papier trop épais. L'épaisseur doit se situer entre 0,086 et 0,110 mm (3,4 à 4,3 mils).

Degré d'humidité

Le degré d'humidité est déterminé par le taux d'humidité par rapport à la masse sèche du papier. L'humidité peut influencer l'aspect du papier, sa capacité d'alimentation, sa taille, ses propriétés électrostatiques et la fixation du toner.

L'humidité du papier varie selon l'humidité relative de l'air. Si l'humidité relative est élevée et qu'elle est absorbée par le papier, les bords du papier se dilatent et se gondolent. Si l'humidité relative est faible et que le papier perd de son humidité, les bords du papier rétrécissent et se contractent, ce qui peut affecter le contraste à l'impression.

Des bords gondolés ou cassants peuvent provoquer des bourrages papier et des problèmes d'alignement. Le degré d'humidité du papier doit se situer entre 4 et 6 %.

Pour maintenir un degré d'humidité correct, il est important de stocker le papier dans un environnement contrôlé. Voici quelles recommandations pour le contrôle de l'humidité:

Stockez le papier dans un endroit frais et sec. - Conservez le papier dans son emballage aussi longtemps que possible. Replacez le papier dans son emballage s'il n'est pas utilisé. - Stockez le papier dans son carton d'origine. Placez le carton en hauteur, séparé du sol par une palette par exemple. - Une fois que le papier a été déplacé de son lieu de stockage, laissez-le dans la même pièce que la machine pendant 48 heures avant de l'utiliser. - Évitez de laisser le papier dans un endroit chaud, ensoleillé ou humide.

Remarque : Lorsque vous utilisez du papier couché, sachez que les feuilles se colleront entre elles dans un lieu très humide.

Grain du papier

Lorsque le papier est fabriqué, il est coupé en feuilles avec le grain parallèlement à la longueur (grain long) ou à la largeur (grain court). Les papiers à grain court peuvent provoquer des problèmes d'alimentation dans la machine. Il est recommandé d'utiliser du papier à grain long dans la machine.

Autres propriétés

Porosité : indique la densité de la fibre de papier.

Rigidité : un papier mou peut onduler dans l'appareil et provoquer des bourrages papier.

Touche : la plupart des papiers ont naturellement tendance à rebiquer dans un sens s'ils sont laissés hors de leur emballage.

Décharge électrostatique : pendant le processus d'impression, le papier est chargé électrostatiquement pour attirer le toner. Il doit pouvoir se débarrasser de cette charge pour que les feuilles imprimées ne collent pas les unes les autres dans le bac de sortie.

Blancheur : le contraste de la page imprimée dépend de la blancheur du papier. Un papier plus blanc permet d'obtenir un aspect plus net, plus brillant.

Contrôle de qualité : un format de feuille inégal, des coins dont l'angle n'est pas droit, des bords irréguliers, des feuilles mal découpées et des bords et coins écrasés peuvent entraîner un mauvais fonctionnement de l'appareil. Un fournisseur de papier sérieux doit prendre toutes les mesures possibles pour éviter ces problèmes.

Emballage : le papier doit être emballé dans un carton solide afin de le protégger contre tout dommage lors du transport. Un papier de qualité provenant d'un fournisseur de confiance est en général emballe correctement.

Remarque : Vous pouvez noter que l'imprimante émet de la vapeur dans la zone autour du plateau supérieur si vous utilisez du papier humide. Vous pouvez cependant imprimer en toute sécurité.

Papier spécial

Il est possible d'utiliser les types de papier spécial suivants :

Type de papier à utiliser	Type de papier à sélectionner
Transparents de rétroprojecteurs	TRANSPARENT
Papier rugueux	RUGUEUX
Papier fin (60 à 64 g/m2)	VÉLIN
Étiquettes	ÉTIQUETTES
Papier recyclé	RECYCLÉ
Papier préimprimé	PRÉIMPRIMPÉ
Papier couché	RELIÉ
Cartes postales	CARTE
Papier couleur	COULEUR
Papier perforé	PERFORÉ
En-tête	EN-TÊTE
Type de papier à utiliser	Type de papier à Sélectionner
Enveloppes	ENVELOPPE
Papier couché	COUCHÉ
Papier épais (120 à 220 g/m2)	ÉPAIS
Papier haute qualité	HAUTE QUALITÉ
Perso	PERSO 1~8

Utilisez du papier conçu pour les copieurs ou les imprimantes (avec fixation par chaleur). Lorsque vous utilisez des transparents, des étiquettes, du papier fin, des enveloppes, des cartes postales ou du papier glacé, chargez le support dans le bac MF. Pour plus d'informations, reportez-vous à la section Param papier à la page 4-47.

Étant donné que la composition et la qualité des papiers spéciaux varient considérablement, le papier spécial est davantage susceptible de provoquer des problèmes à l'impression que le papier blanc standard. Aucune responsabilité ne sera engagée si de l'humidité, par exemple, se dégageant lors de l'impression sur du papier spécial endommage la machine ou blesse l'opérateur.

Remarque : Avant d'acheter un papier spécial, il est recommandé de tester un échantillon sur la machine et de vérifier si la qualité d'impression est satisfaisante.

Les transparents doivent être résistants à la chaleur émise par la fixation pendant le processus d'impression. Il est recommandé d'utiliser des transparents de type 3M CG3700 (Letter, A4).

Le tableau ci-dessous présente les spécifications à respecter pour le transparent :

Élément	Spécification
Tolerance de chaleur	Doit tolérer au moins 190 °C (374 °F)
Épaisseeur	0,100 à 0,110 mm (3,9 à 4,3 mils)
Matériau	Polyester
Précision	±0,7 mm (±0,0276 pouces)
Angles	90° ±0,2°

Afin d'éviter tout problème d'impression, chargez les transparents dans l'imprimante un à la fois à l'aide du bac MF. Chargez toujours les transparents verticalement (avec le bord long vers l'imprimante).

Si les transparents possèdent des bords rugueux sur le dos, cela peut causer un bourrage papier. Retirez les bords rugueux, inversez les côtés ou chargez la feuille du bord opposé.

Si vous devez restorer les transparencies du bac (par exemple, pour éliminer un bourrage papier), saisissez-les délicatement par les bords pour éviter d'y laisser des traces de doigts.

Étiquettes

Les étiquettes doivent être chargées dans le bac MF.

Lors de l'impression sur étiquettes adhésives, le principe de base est que la partie autocollante ne doit jamais toucher un composant quelconque de la machine. Si le film adhésif colle au tambour ou aux rouleaux, la machine sera endommagée.

Les planches d'étiquettes se composent de trois couches, illustrées dans la figure ci-contre. L'impression s'effectue sur la feuille supérieure. La couche adhésive est constituée d'adhésifs autocollants. La feuille de support (également appelée doublure) protège les étiquettes jusqu'à leur utilisation. En raison de la complexité de sa composition, le papier d'étiquettes adhésives est particulièrement exposé aux problèmes d'impression.

La planche d'étiquettes doit être entièrement recouverte de sa feuille supérieure, sans espaces entre les étiquettes. Sinon, les étiquettes risquent de se décoller, entraînant ainsi de graves problèmes de bourrage.

Sur certaines planches d'étiquettes, le papier supérieur dépasse d'une marge supplémentaire. Ne retirez pas la feuille supérieure supplémentaire tant que l'impression n'est pas terminée.

Le tableau ci-dessous présente les spécifications à respecter pour les étiquettes.

Élément	Spécification
Grammage de la feuille supérieure	44 à 74 g/m2(12 à 20 lb/rame)
Grammage du composite	104 à 151 g/m2(28 à 40 lb/rame)
Épaissur de la feuille supérieure	0,086 à 0,107 mm (3,9 à 4,2 mils)
Épaissur du composite	0,115 à 0,145 mm (4,5 à 5,7 mils)
Degré d'humidité	4 à 6 % (composite)

Cartes postales

Aérez la pile de cartes et alignez les bords avant de les placer dans le bac MF. Assurez-vous qu'elles ne sont pas tuilées, afin d'éviter les bourrages papier.

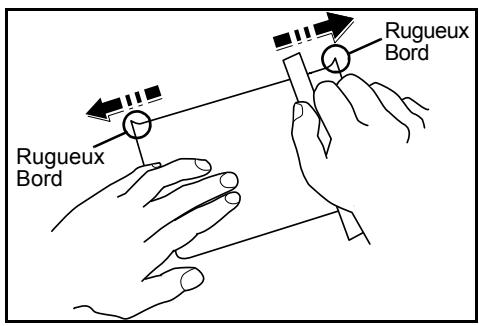

Certaines cartes postales présentent des bords irréguliers au verso (causés par la découpe). Si c'est le cas, placez les cartes sur une surface plane et aplanissez les bords avec, par exemple, une règle.

Enveloppes

Les enveloppes doivent toujours être chargées à partir du bac MF, avec la face à imprimer vers le haut.

La composition d'une enveloppe étant plus complexe que celle d'un papier ordinaire, il n'est pas toujours possible d'assurer une impression homogène sur l'intégralité de la surface de l'enveloppe.

Généralement, sur les enveloppes, la direction du grain est en diagonale. Reportez-vous à la section Grain du papier à la page 3-6. Or, cette direction peut aisément être à l'origine de plis ou de gaufrages lors du passage des enveloppes dans l'imprimante. Avant d'acheter des enveloppes en grande quantité, il est recommandé de tester un échantillon sur la machine et de vérifier que l'imprimante prend en charge ce type d'enveloppe.

• N'utilisez pas d'enveloppes contenant un adhésif liquide.
• Évitez les longues sessions d'impression destinées aux seules enveloppées. En effet, l'impression intensive d'enveloppées peut entraîner l'usure prématurée de l'imprimante.
• En cas de bourrage, retirez quelques enveloppes du bac MF.
• Pour éviter les bourrages liés aux enveloppes tuilées, il est recommandé de ne pas laisser plus de 10 enveloppes imprimées dans le plateau supérieur.

Papier épais

Aérez la pile de papier et alignez les bords avant de les placer dans le bac MF. Certains papiers représentent des bords irréguliers au verso (causés par la découpe). Si c'est le cas, placez le papier sur une surface plane et aplanissez les bords une ou deux fois avec, par exemple, une règle. L'utilisation d'un papier dont les bords sont irréguliers peut entraîner des bourrages papier.

Remarque : Si des bourrages survennent alors que le papier a été lissé de cette façon, placez le papier dans le bac MF avec le bord d'attaque relevé de quelques millimètres, comme illustré ci-contre.

Papier couleur

Le papier couleur doit répondre aux mêmes spécifications que le papier blanc de qualité supérieure, reportez-vous à la section Spécifications du papier à la page 3-2. En outre, les pigments utilisés dans le papier doivent résister aux hautes températures de fixation lors de l'impression (jusqu'à 200°C ou 392°F).

Papier préimprimé

Le papier préimprimé doit répondre aux mêmes spécifications que le papier blanc de qualité supérieure, reportez-vous à la section Spécifications du papier à la page 3-2. L'encre préimprimée doit résister aux hautes températures de la fixation pendant le processus d'impression et doit être compatible avec l'huile de silicone. N'utilisez pas de papier avec surface traitée, tel que le type de papier couramment utilisé pour les calendriers.

Papier recyclé

Sélectionnez un papier recyclé répondant aux mêmes spécifications que le papier blanc de qualité supérieure sauf en terme de blancheur, reportez-vous à la section Spécifications du papier à la page 3-2.

Remarque : Avant d'acheter un papier recyclé, il est recommandé de tester un échantillon sur la machine et de vérifier si la qualité d'impression est satisfaisante.

Papier couché

Le papier couché est créé en traitant la surface du papier de base avec un revêtement qui permet une meilleure qualité d'impression que le papier normal. Le papier couché est utilisé pour une qualité d'impression particulièrement élevée.

La surface du papier de haute qualité ou de qualité moyenne est revêtue d'agents spéciaux qui améliorent la couverture de l'encre en rendant la surface du papier plus lisse. Ces agents sont utilisés pour revêtir les deux côtés ou un seul côté du papier. Le côté revêtu a un aspect légèrement brillant.

IMPORTANT Lorsque vous imprimez sur du papier couché dans un lieu très humide, assurez-vous que le papier soit conservé au sec, car l'humidité peut faire coller les feuilles entre elles lorsqu'elles sont chargées dans l'imprimante.

Type de papier

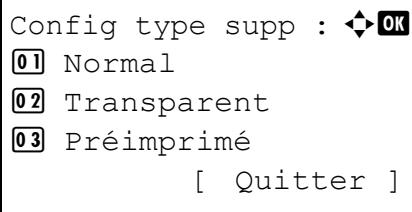

L'imprimante peut imprimer selon le paramètre le mieux adapté au type de papier utilisé.

Lorsque vous associez un type de papier à une source de papier à partir du panneau de commande de l'imprimante, celle-ci sélectionne automatiquement la source de papier appropriée et imprime dans le mode le mieux adapté au type de papier correspondant.

Il est possible de définir un autre paramètre de type de papier pour chaque source de papier, y compris pour le bac MF. Outre les types de papier prédéfinis, vous pouvez également définir et sélectionner des types de papier personnalisés. Reportez-vous à la section Config type supp (Paramètres de type de papier) à la page 4-51. Les types de papier suivants peuvent être utilisés.

Type de papier	Alimentation
	Bac MF	Magasin à papierChargeur de papier en option	Grammage dupapier	Chemin recto-verso
NORMAL	Oui	Oui	Normal 2	Oui
TRANSPARENT	Oui	Non	Très lourd	Non
RUGUEUX	Oui	Oui	Normal 3	Oui
VÉLIN	Oui	Oui	Fin	Non
ÉTIQUETTES	Oui	Non	Épais 1	Non
RECYCLÉ	Oui	Oui	Normal 2	Oui
PRÉIMPRIMPÉ	Oui	Oui	Normal 2	Oui
RELIÉ	Oui	Oui	Normal 3	Oui
CARTE	Oui	Non	Épais 2	Non
COULEUR	Oui	Oui	Normal 2	Oui
PERFORÉ	Oui	Oui	Normal 2	Oui
EN-TÊTE	Oui	Oui	Normal 2	Oui
ENVELOPPE	Oui	Non	Épais 2	Non
COUCHÉ	Oui	Non	Normal 3	Non
ÉPAIS	Oui	Oui	Épais 2	Oui
HAUTE QUALITÉ	Oui	Oui	Normal 2	Oui
PERSO 1 (à 8)†	Oui	Oui	Normal 2	Oui

Oui: peut être stocké Non: ne peut pas être stocké †. Type de papier défini et enregistré par l'utilisateur. Il est possible de définir jusqu'à 8 types de paramètres utiliser. Pour plus d'informations, r

Chargement du papier

La section suivante décrit la procédure de chargement du papier dans le magasin et le bac MF.

Chargement de papier dans le magasin

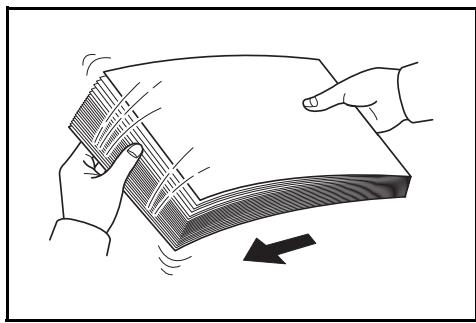

1 Aérez les supports (papier/transparents), puis égalisez la pile sur une surface plane pour éviter les bourrages papier ou les impressions de travers.

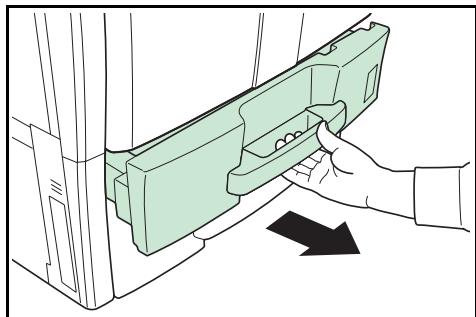

2 Tirez sur le magasin à papier jusqu'à ce qu'il se bloque.

Remarque : Ne tirez pas plus d'un magasin à papier à la fois.

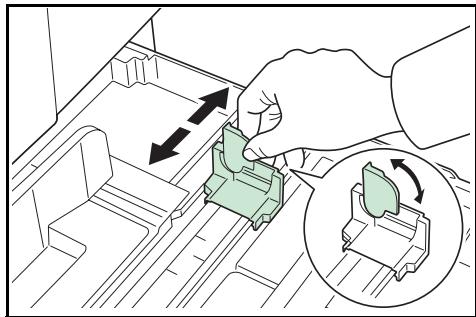

3 Ajustez le guide de longueur du papier à la longueur du papier. Si vous chargez du papier A4 ou plus petit dans le magasin à papier 1, levez le guide de longueur du papier. Pour du papier B4 ou plus grand, baissez le guide de longueur du papier.

4 Attrapez le bouton d'ajustement de largeur du papier et ajustez les guides de largeur du papier à la largeur du papier.

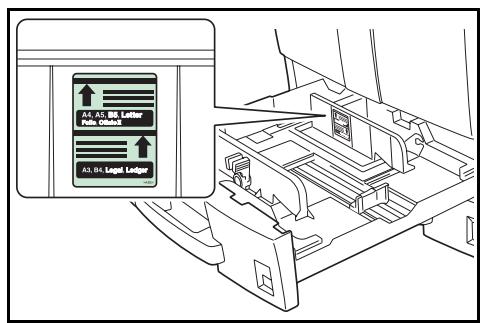

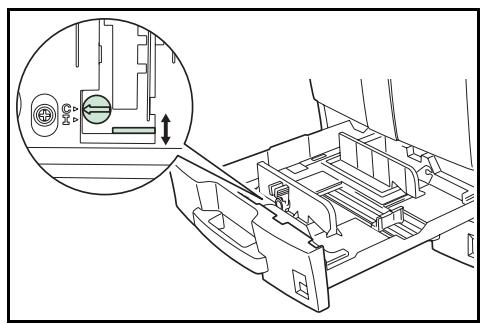

Remarque les formats de papier sont indiqués sur les magasins à papier comme sur l'illustration.

Pour passer des tailles en pouces aux tailles métriques (tailles A, B), suivez les étapes ci-dessous pour modifier la configuration du commutateur de taille.

1 Attrapez le bouton d'ajustement de largeur du papier et déplacez les guides de largeur du papier vers une position différente de la taille du papier. 2 Tournez le commutateur de taille A. 3 Déplacez le levier de taille B vers le haut (C) ou vers le bas (I). C: tailles métriques (centimètres) (tailles A, B) I: tailles en pôues. 4 Tournez le commutateur de taille de pour le verrouiller.

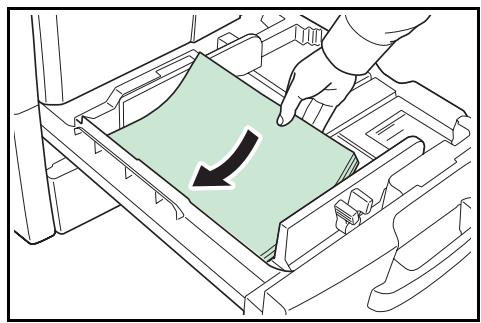

5 Alignez le papier sur le côté gauche du magasin à papier.

IMPORTANT Avant de charger le papier, assurez-vous qu'il n'est ni tacheté ni plié. Si le papier est tacheté ou plié, il risque d'entraîner des bourrages papier.

Vérifiez que le papier chargé n'est pas plus haut que l'indicateur de niveau (voir l'illustration ci-dessous).

Lors du chargement du papier, assurez-vous que la face la plus proche de la fermeture est orientée vers le haut.

Les guides de longueur et de largeur du papier doivent être ajustés à la taille du papier. Le fait de charger le papier sans ajuster ces guides risque d'entraîner un décalage de l'alimentation et des bourrages papier.

Vérifiez que les guides de longueur et de largeur du papier sont en contact avec le papier. S'il y a un espace, réajustez les guides.

6 Insérez une carte avec un format de papier approprié dans l'emplacement pour indiquer le format de papier. 7 Reinsérez soigneusement le magasin à papier.

Remarque : Quand la machine ne va pas être utilisée pour une longue période, protégez le papier de l'humidité en le retirant des magasins à papier et en le replaçant dans son emballage d'origine.

Sur le panneau de commande, définissez le type de papier (normal, recyclé, etc.) qui est chargé dans le magasin à papier. Reportez-vous à la section Paramètres papier à la page 4-47.

Chargement de papier dans le bac MF (multifonction)

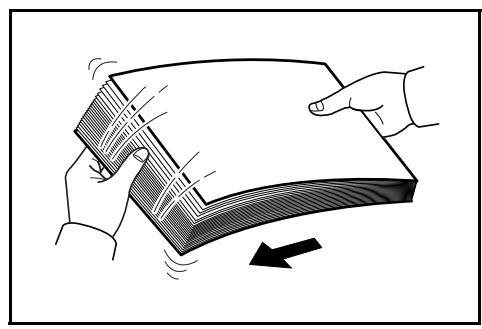

1 Aérez les supports (papier/transparents), puis égalisez la pile sur une surface plane pour éviter les bourrages papier ou les impressions de travers.

2 Ouvrez le bac MF.

3 Lorsque vous chargez des formats de papier A3 à B4 ou Ledger à Legal, sortez l'extension MF.

4 Ajustez les guides de largeur du papier à la largeur du papier. Les formats de papier sont marqués dans le bac MF.

5 Insérez le papier le long des guides de largeur du papier dans le bac jusqu'à ce qu'il se bloque.

IMPORTANT Assurez-vous que la face la plus proche de la fermeture est orientée vers le haut.

Le papier tuilé doit être lissé avant d'être utilisé.

Lissez le bord supérieur s'il est tuilé.

Avant de charger le papier dans le bac MF, vérifiez qu'il ne reste pas dans le bac le papier d'un travail précédent. Si une petite quantité de papier reste dans le bac MF, et si vous voulez en ajouter, retirez le papier restant du bac, combinez-le avec le nouveau papier, aérez le papier, puis chargez-le dans le bac.

6 Configurez le format de papier du bac MF depuis le panneau de commande de l'imprimante. Reportez-vous à la section Paramètres papier à la page 4-47.

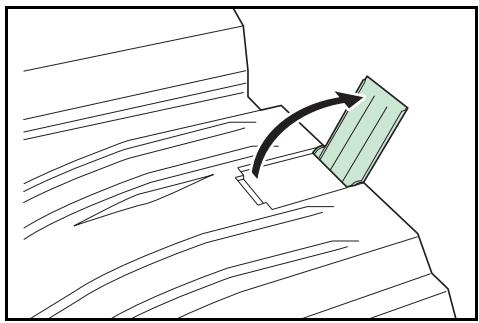

Butée du papier

Quand vous utilisez du papier A3 ou Ledger, ouvrez la butée du papier.

4 Utilisation du panneau de commande

Ce chapitre aborde les rubriques suivantes :

Informations générales 4-2

Description du panneau de commande 4-3

Touches 4-6

Utilisation du système de sélection de menus 4-8

Réglage d'un menu de sélection de mode 4-10

Imprimer rapport 4-11

Mémoire USB (sélection mémoire USB) 4-16

Boîte personnalisée 4-22

Boîte travaux 4-29

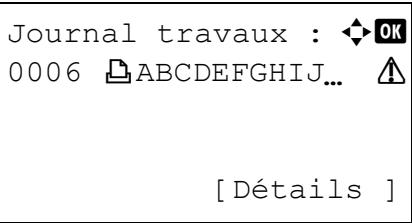

Journal des travaux 4-43

Compteur (Affichage de la valeur du compteur) 4-45

Paramètres 4-47

Param. impr. 4-56

Réseau (Paramètres réseau) 4-66

Périphériques communs (Sélection/Réglage des périphériques communs) 4-73

Sécurité (Paramètres de la fonction de sécurité) 4-86

Param. compt. trav (Paramètres de la comptabilité des travaux) 4-95

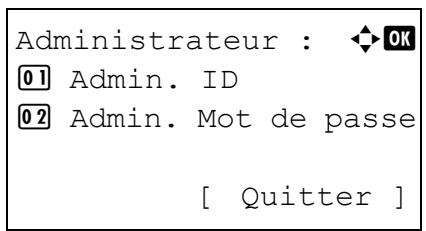

Administrateur (Paramètres administrateur) 4-103

Réglage/Maintenance (Sélection/paramètre Réglage/Maintenance) 4-106

Informations générales

Ce chapitre fournit toutes les indications nécessaires à la configuration de l'imprimante couleur Ecosys. Le panneau de commande ne sert généralement qu'à définir des paramètres par défaut. En effet, vous pouvez modifier la plupart des paramètres d'imprimante à partir du pilote d'imprimante accessible depuis le logiciel de votre application.

Remarque : Les modifications apportées aux paramètres de l'imprimante depuis une application prévalent sur celles effectuées depuis le panneau de commande.

Vous pouvez également accéder aux différents paramètres de l'imprimante à distance en utilisant le panneau de commande, le pilote de l'imprimante ou d'autres utilisaires comme Status Monitor. Les autres utilisaires de l'imprimante peuvent être installés à l'aide du CD-ROM livré avec l'imprimante.

Vous trouverez dans ce chapitre une description détaillée du panneau de commande, de ses menus, ainsi que des procédures de modification des différents paramètres d'imprimante.

Description du panneau de commande

Situé sur le dessus de l'imprimante, le panneau de commande se compose d'un écran à cristaux liquides de quatre lignes de 21 caractères, ainsi que de dix touches et trois voyants.

Les messages qui s'affichent à l'écran ainsi que les fonctions des différents voyants et touches sont décrits ci-après.

Écran

L'écran du panneau de commande affiche les éléments suivants :

des informations sur l'état de l'imprimante : les dix messages répertoriés ci-après s'affichent pendant le déroulement normal de l'impression. - Pour plus d'informations sur les codes d'erreur et les erreurs de l'imprimante qui nécessitent l'attention de l'utilisateur, reportez-vous à la section Dépannage à la page 6-1.

Informations d'état

Message	Signification
Attendre SVP.	L'imprimante est en cours de préchauffage et n'est pas prête.A la première mise sous tension de l'imprimante, ce message reste affchéé quelques minutes.
Attendre SVP.charg. papier	S'affiche pendant le chargement du papier.
Attendre SVP.Ajout de toner...	Un réapprovisionnement de toner est en cours. Ce message peut s'afficher lors de l'impression en continu d'un grand nombre de pages nécessitant une quantité importante de toner, telles que des photographies, etc.
Attendre SVP.Calibration couleurs en cours...	La fonction de calibrage couleur s'effectue automatiquement lors de la mise sous tension de l'imprimante. Il est aussi possible d'exécuter cette fonction manuellement depuis le panneau de commande.Pour plus d'informations, reportez-vous à la section Calibr. Couleur à la page 4-107.
Prêt à imprimer.	La machine est prête à imprimer.
Traitement	La machine reçoit des données à imprimer. Ce message s'affiche également lorsque l'imprimante lit une mémoire USB ou un disque dur.
En veille	L'imprimante est en mode de veille automatique. Ce mode est désactivé lorsque l'imprimante reçoit un travail d'impression. ÀpRES un temps de préchauffage, l'imprimante passée en ligne.Pour plus de détails sur le mode de veille automatique, reportez-vous à la section Tempor. veille (Délai de temporisation de la mise en veille) à la page 4-83.
Annulation...	Les travaux reçus par l'imprimante sont en cours d'annulation. Pour annuler un travail, reportez-vous à la section Annulation d'un travail d'impression à la page 4-6.
Attente données.	L'imprimante attend de receivevoir des données.

Codes d'erreur

Reportez-vous à la section Dépannage à la page 6-1.

Voyants de l'écran

Voyants ready, data et attention

Les voyants suivants s'allument lors du déroulement normal de l'impression et lorsque l'imprimante nécessite l'intervention de l'opérateur. À chaque voyant correspondant différents états, chacun avec une signification propre.

Voyant	Description
Ready	Clignotant. Indique une erreur que vous pouvez résoudre. Pour plus d'informations, reportez-vous à la section Dépannage à la page 6-1. Allumé. Imprimante prête et en ligne. L'imprimante imprime les données qu'elle reçoit. Éteint. Imprimante hors ligne, car l'impression est arrêtée manuellement ou automatiquement en raison d'une condition d'erreur. Les données peuvent être reçues, mais ne seront pas imprimées. Pour plus d'informations, reportez-vous à la section Messages d'erreur à la page 6-5 si l'impression est arrêtée automatiquement lorsqu'une condition d'erreur se produit.
Data	Clignotant. Indique que des données sont en cours de réception. Allumé. Indique le traitement des données reçues avant le début de l'impression ou indique l'accès au disque dur.
Attention	Clignotant. Si Attendre SVP. est affché, l'imprimante est en cours de préchauffage. Cela peut aussi indiquer que l'imprimante ne peut pas imprimer (par ex. absence de papier dans le bac). Vérifiez le message affché et prenez la mesure nécessaire. Pour plus d'informations, reportez-vous à la section Messages d'erreur à la page 6-5. Allumé. L'imprimante ne peut pas imprimer à cause d'une erreur. Vérifiez le message affché et prenez la mesure nécessaire. Pour plus d'informations, reportez-vous à la section Messages d'erreur à la page 6-5.

Touches

Les touches du panneau de commande permettent de configurer l'utilisation de l'imprimante. Certaines d'entre elles disposent d'une fonction secondaire.

Touche arrête

Cette touche permet d'effectuer les opérations suivantes : Renvoie uniquement la version corrigée du passage, en respectant les règles. N'ajoute aucun mot qui ne soit pas déjà présent ou clairement tronqué.

• Annuler un travail d'impression.
• Arrête la sonnerie d'une alarme.

Annulation d'un travail d'impression

Lorsque l'imprimante affiche Traitement., appuyez sur [Arrête]. La Liste trav. annul. s'affiche pour indiquer la liste des travaux d'impression en cours. Appuyez sur ou pour afficher le travail souhaité, puis appuyez sur [OK].

Lorsque le message Le trav. sera annulé. Étes-vous sûr? s'affiche, appuyez sur [Oui] ([Sélection de gauche]) pour annuler le travail ou sur [Non] ([Sélection de droite]) pour annuler cette opération et poursuivre l'impression.

Lorsque vous annulez un travail, Annulation... s'affiche à l'écran et l'impression cesse une fois que la page en cours d'impression a été éjectée.

Touche MENU

• La touche [MENU] vous permet d'accéder au système de menus afin de modifier la configuration et l'environnement d'impression de l'imprimante.

Touches fléchées

• Les quatre touches fléchées seront, dans le cadre du système de menus, à accéder à un élément ou à entrer des valeurs numériques.

Touche OK

Cette touche permet d'effectuer les opérations suivantes :

• Finaliser le paramétrage de valeurs numériques et d'autres sélections.

Touche retour

• Annule le réglage du menu actuellement affiché et revient au menu de l'étape précédente.

Touche sélection de gauche/touche sélection de droite

• Ces touches fonctionnent uniquement lorsque les onglets de touche correspondants sont affichés sur l'écran. L'appui sur la touche exécute la fonction affichée sur l'écran.

L'appui sur la touche exécute la fonction affichée sur l'écran.

Lorsque le menu ci-dessous est affiché, l'appui sur [Sélection de gauche] ([Oui]) imprime le fichier sélectionné. L'appui sur [Sélection de droite] ([Non]) interrompt l'impression et renvoie au menu de l'étape précédente.

• Ces touches fonctionnent uniquement lorsque le message de papier coince est affiché sur l'écran. Un message d'aide apparait alors pour faciliter l'élimination du bourrage à l'emplacement approprié.

Système de sélection de menus

Cette section décrit l'utilisation du système de sélection de menus.

La touche [MENU] du panneau de commande vous permet d'accéder au menu pour configurer les paramètres d'imprimante selon vos besoins.

Les réglages peuvent être effectués lorsque le message Prêt à imprimer., En veille, Attendre SVP. ou Traitement est affiché sur l'écran de l'imprimante.

Remarque Les réglages effectués à partir du logiciel de l'application et du pilote d'imprimante prévalent sur ceux effectués depuis le panneau de commande.

Accès au menu de sélection de mode

Appuyez sur [MENU] lorsque l'état Prêt à imprimer. apparait à l'écran de l'imprimante.

Le menu de sélection de mode s'affiche.

Sélection d'un menu

Le menu de sélection de mode est de type hiérarchique. Appuyez sur ou pour afficher le menu souhaité.

• Si [+] s'affiche en haut à droite de l'écran, vous pouvez utiliser et pour faire défiltrer les options du menu d'une ligne à la fois vers le haut ou le bas, ou bien et pour faire défiltrer les options du menu d'une page à la fois.
• Si [ ] s'affiche en haut à droite de l'écran, vous pouvez utiliser et pour faire défilrer les options du menu d'une page à la fois.

Pour revenir au menu du niveau supérieur, appuyez sur [Back].

Réglage d'un menu

Sélectionnez le menu souhaité et appuyez sur [OK]. Vous pouvez maintenant sélectionner des options dans le menu. Appuyez sur ,, ou pour sélectionner ou saisir le paramètre souhaité, puis appuyez sur [OK] pour confirmer votre sélection.

Si vous choix s'effectue dans une liste de paramètres, un astérisque (*) est affiché à gauche du paramètre actuellement sélectionné.

Annulation d'une sélection de menu

Si vous appuyez sur [MENU] à l'intérieur d'un menu, l'état Prêt à imprimer. ou En veille apparait de nouveau à l'écran.

Réglage d'un menu de sélection de mode

Cette section décrit les procédures utilisées pour chaque élément de menu dans le menu de sélection de mode.

Lorsque l'imprimante affiche Prêt à imprimer., Attendez SVP., En veille et Traitement, appuyez sur [MENU]. Le menu de sélection de mode s'affiche.

2 La sélection change à chaque fois que vous appuyez sur ou .

• Imprimer rapport
• Mémoire USB Boîte. Boîte travaux Journal travaux

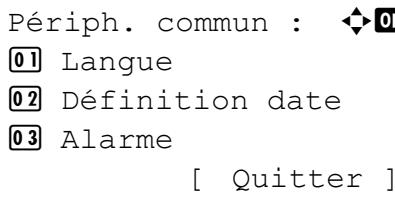

• Compteur Param. papier Param. impr. Réseau Périph. commun

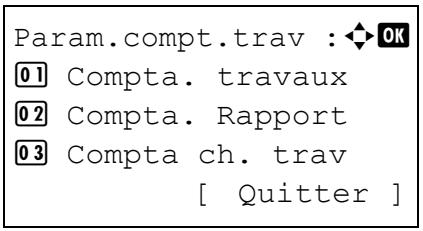

• Sécurité Param. compt. trav.

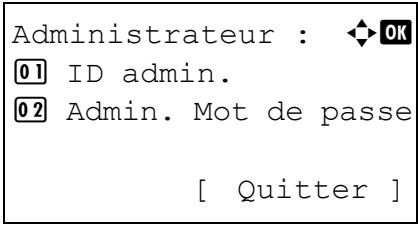

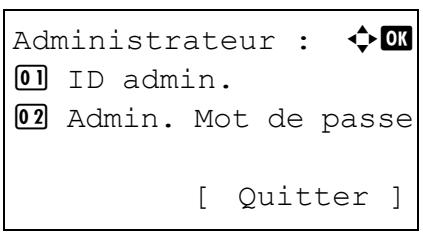

• Administrateur
• Réglage/Maint.
• Fonction opt.

Remarque Le menu Fonctions opt. est utilisé avec le Data Security Kit (E) optionnel. Pour de plus amples détails, reportez-vous au Data Security Kit (E) Operation Guide.

Imprimer rapport

Imprime un rapport. Les options disponibles dans le menu Imprimer rapport sont les suivantes :

• Plan du menu (impression du plan des menus) Page d'état (Impression d'une page d'état de l'imprimante)
• Liste polices (Impression d'une liste des polices de l'imprimante)
• Liste fichiers disque dur (Impression d'une liste des fichiers du disque dur)
• Liste Fichiers Carte Mémoire (Impression d'une liste des fichiers de la carte mémoire)

1. Appuyez sur [MENU]. 2. Appuyez sur ou pour sélectionner Imprimer rapport. 3. Appuyez sur [OK]. Le menu Imprimer rapport affiche une liste des types de rapport pouvant être imprimés. Notez que les types de rapport individuels peuvent varier selon les options installées dans l'imprimante.

Plan menu (impression du plan des menus)

L'imprimante imprime une liste complète du système de sélection de menus, c'est-à-dire la carte de menus.

1 Dans le menu Imprimer rapport, appuyez sur ou pour sélectionner Plan menu. 2 Appuyez sur [OK]. Un message de confirmation s'affiche. 3 Appuyez sur [Oui] ([Sélection de gauche]). Le message Accepté. s'affiche et l'imprimante imprime le plan des menus. L'appui sur [Non] ([Sélection de droit]) renvoie au menu Imprimer rapport sans imprimer le plan des menus.

Exemple de plan menu

Printer

FS-C8500DN

KYOCERA

Imprimer.
Étes-vous sûr ?
→Page d'état
[ Oui ] [ Non ]

Page d'état (impression d'une page d'état de l'imprimante)

L'impression d'une page d'état vous permet de vérifier l'état en cours de l'imprimante et les réglages optionnels.

1 Dans le menu Imprimer rapport, appuyez sur ou pour sélectionner Page d'état. 2 Appuyez sur [OK]. Un message de confirmation s'affiche. 3 Appuyez sur [Oui] ([Sélection de gauche]). Le message Accepté. s'affiche et l'imprimante imprime une page d'état. L'appui sur [Non] ([Sélection de droit]) renvoie au menu Imprimer rapport sans imprimer la page d'état.

Description de la page d'état

Les numéros qui apparaissent dans l'illustration ci-après renvoient aux éléments expliqués sous cette dernière. Les éléments et les valeurs affichés varient selon la version du micrologiciel de l'imprimante.

1 Version du micrologiciel

Cet élément indique la version et la date de révision du micrologiciel (firmware) de l'imprimante.

2 Information sur les paramètres de l'imprimante

Cet élément indique différents paramètres d'imprimante pour les composants matériels :

• Format et type de papier contenu dans le bac MF
• Format et type de papier contenu dans le bac
• Copies
• EcoPrint
• Type de support par défaut
• Délai de mise en veille
• Délai de temporisation de l'alimentation papier

3 Options installées

Cet élément présente les options installées dans l'imprimante :

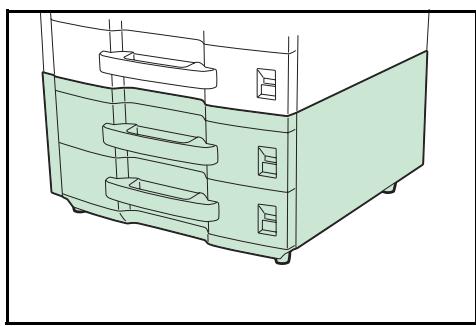

• Chargeur de papier
• Module de finition
• Boîte aux lettres

4 État du réseau

Cet élément indique l'adresse IP, l'adresse du masque de sous-réseau ainsi que l'adresse de passerelle par défaut pour la carte d'interface réseau figurant dans l'imprimante.

5 Informations interface

Cette information indique l'état de blocage des éléments compensant l'emplacement de mémoire USB et l'interface USB.

6 Mémoire

Cet élément fournit les informations suivantes :

• Mémoire totale dans l'imprimante

7 Émulation

Cet élément indique toutes les émulations d'imprimante disponibles. L'émulation KPDL (AUTO) est la valeur définie par défaut. Les émulations sont les suivantes :

• PCL6 KPDL

Affiche les informations du compteur. Le nombre total de pages imprimées et le nombre total de pages pour chaque format de papier sont affichés et sont détaillés par couleur/monochrome/total pour chaque compteur.

9 États des consommables

Cet élément indique le niveau approximatif de toner restant. Si la valeur est 100, la cartouche de toner est pleine. Plus le niveau est proche de 0, plus la quantité de toner restant est faible.

Imprimer.
Étes-vous sûr ?
→Liste polices
[ Oui ] [ Non ]

Imprimer.
Étes-vous sûr ?
→ListeFichDisqueDur
[ Oui ] [ Non ]

Imprimer.
Étes-vous sûr ?
Mém. →Liste des
fichiers de la carte
[ Oui ] [ Non ]

Liste polices (impression d'une liste des polices de l'imprimante)

Pour vous aider à choisir une police, vous pouvez imprimer des listes de polices internes ou de polices optionnelles.

1 Dans le menu Imprimer rapport, appuyez sur ou pour sélectionner Liste polices. 2 Appuyez sur [OK]. Un message de confirmation s'affiche. 3 Appuyez sur [Oui] ([Sélection de gauche]). Le message Accepté. s'affiche et l'imprimante imprime la liste des polices. L'appui sur [Non] ([Sélection de droit]) renvoie au menu Imprimer rapport sans imprimer la liste des polices.

Liste fichiers disque dur (impression d'une liste des fichiers du disque dur)

Permet d'imprimer une liste des fichiers du disque dur.

1 Dans le menu Imprimer rapport, appuyez sur ou pour sélectionner ListeFich. disque dur. 2 Appuyez sur [OK]. Un message de confirmation s'affiche. 3 Appuyez sur [Oui] ([Sélection de gauche]). Le message Accepté. s'affiche et l'imprimante imprime une liste des fichiers contenus sur le disque dur. L'appui sur [Non] ([Sélection de droit]) renvoie au menu Imprimer rapport sans imprimer la liste des fichiers du disque dur.

Liste des fichiers de la carte mém (impression d'une liste des fichiers de la carte mémoire)

Vous permet d'imprimer une liste des fichiers de la carte mémoire.

IMPORTANT Le message s'affiche uniquement lorsque la carte mémoire est installée dans l'imprimante et correctement formatée.

1 Dans le menu Imprimer rapport, appuyez sur ou pour sélectionner ListeFichCarteMém. 2 Appuyez sur [OK]. Un message de confirmation s'affiche. 3 Appuyez sur [Oui] ([Sélection de gauche]). Accepté. s'affiche et l'imprimante imprime une liste des fichiers contenus sur la carte mémoire.

L'appui sur [Non] ([Sélection de droite]) renvoie au menu Imprimer rapport sans imprimer la liste des fichiers de la carte mémoire.

Mémoire USB (sélection mémoire USB)

Spécifie les paramètres pour le retrait de la mémoire USB et l'impression du contenu de la mémoire USB.

IMPORTANT Ce menu ne s'affiche que quand le paramètre de blocage de l'emplacement de mémoire USB est réglé sur Déverrouiller. Pour plus d'informations, reportez-vous à la section Conf. bloc interf. (Paramètres de blocage de l'interface externe) à la page 4-93.

Les options disponibles dans le menu Mémoire USB sont les suivantes :

• Imprime fich. (Impression et vérification des fichiers de la mémoire USB)

Imprimer Fichier (Impression du fichier sélectionné)

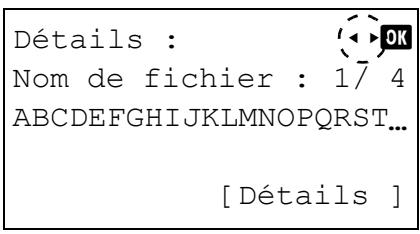

Détails (Affiche les détails du fichier sélectionné)

• Retirer mémoire (Retrait de la mémoire USB)

1 Appuyez sur [MENU]. 2 Appuyez sur ou pour sélectionner Mémoire USB. 3 Appuyez sur [OK]. Le menu Mémoire USB affiche une liste des actions disponibles.

Mémoire USB :

01 Imprimer fichier 02 Retirer mémoire [Quitter]

Imprimer fichier : ↑ OK

Dossier-1 Dossier-2 Fichier-1.jpg [Détails]

Dossier-1 : OK

00 Dossier-11 01 Fichier3.tif 02 Fichier4.pdf [Détails]

Impression fich. (impression et vérification des fichiers de la mémoire USB)

Affiche une liste des fichiers et des dossiers de la mémoire USB afin que vous puissiez sélectionner et imprimer l'un des fichiers affichés. Vous pouvez également voir les détails du fichier ou du dossier sélectionné.

1 Dans le menu Mémoire USB, appuyez sur ou pour Sélectionner Imprimer fichier. 2 Appuyez sur [OK]. La liste des fichiers affiche une liste des fichiers et des dossiers de la mémoire USB.

S'il y a plus de 3 fichiers ou dossiers, appuyez plusieurs fois sur ou pour faire défiler la liste vers le haut ou le bas.

Appuyez sur ou pour sélectionner un dossier, puis appuyez sur [OK].

Les dossiers et les fichiers du dossier sélectionné sont affichés.

IMPORTANT Imprimer fichier n'affiche que les fichiers PDF, TIFF, JPEG et XPG de la mémoire USB. Il est possible d'afficher jusqu'à 3 niveaux de dossiers. Selon la capacité de la mémoire USB et le nombre de fichiers, la liste peut prendre un certain temps pour s'afficher.

Imprimer fichier (impression du fichier sélectionné)

Vous pouvez utiliser cette option pour spécifier l'impression de fichiers de la mémoire USB.

1 Utilisez la procédure décrite à la section Imprimez fich. (Impression et vérification des fichiers de la mémoire USB) à la page 4-16 pour afficher une liste des fichiers du dossier contenant le fichier que vous souhaitez imprimer. 2 Appuyez sur ou pour sélectionner le fichier que vous souhaitez imprimer. 3 Appuyez sur [OK]. Le menu Copies s'affiche. Pour imprimer 2 copies ou plus, utilisez les touches fléchées afin de définir le nombre de copies à imprimer.

Appuyez sur ou pour augmenter ou diminuer la valeur soulignée par le curseur clignotant.

Utilisez les touches et pour déplacer le curseur vers la droite et la gauche.

Remarque : L'appui sur [Fonction] ([Sélection de droite]) permet de modifier les paramètres d'impression. Pour plus d'informations, reportez-vous à la section Param. fonct. impr. à la page 4-17.

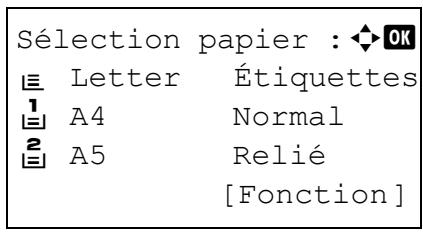

5 Appuyez sur [OK]. L'écran du menu Sélection papier s'affiche.

6 Appuyez sur ou pour sélectionner le bac contenant le papier à utiliser. 7 Appuyez sur [OK]. Un écran de confirmation s'affiche.

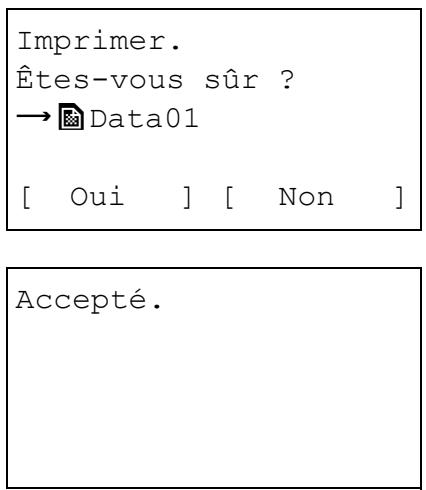

Appuyez sur [Oui] ([Sélection de gauche]). Le message Accepté. s'affiche et l'impression commence.

Appuyez sur [Non] ([Sélection de droit]) pour revenir à l'écran de sélection de la liste de fichiers.

Param. fonct. impr.

Pendant l'impression, les paramètres d'impression peuvent être modifiés.

Les options disponibles dans Param. fonct. impr. sont les suivantes :

Sortie papier (sélection de l'emplacement de sortie) - Recto verso (Configuration de l'impression recto-verso) - PDF chiffré (saisie de mot de passe PDF) - Format TIFF/JPEG (Ajustement de la taille d'impression de fichier TIFF/JPEG) XPS ajust. à page (Ajustement de la taille d'impression de fichier XPS)

Sortie papier (sélection de l'emplacement de sortie)

Sélectionnez l'emplacement de sortie. Pour plus d'informations, reportez-vous à la section Sortie papier (Sélection de l'emplacement de sortie) à la page 4-59.

Remarque : L'écran varie en fonction des options installées.

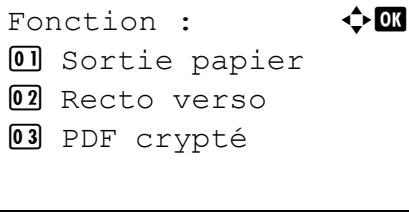

Fonction :

01 Sortie papier 02 Recto verso 03 PDF crypté

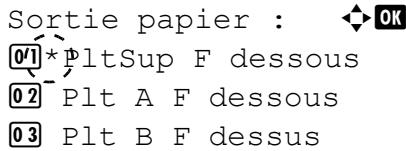

Sortie papier : *PltSup F dessous 02 Plt A F dessous 03 Plt B F dessus

1 Dans le menu Copies ou dans le menu Sélection papier, appuyez sur [Fonction] ([Sélection de droite]). Le menu Fonction s'affiche.

2 Appuyez sur ou ▽ pour sélectionner Sortie papier. 3 Appuyez sur [OK]. Le menu Sortie papier s'affiche avec les emplacements de sortie disponibles.

Remarque : L'écran illustré s'affiche quand un module de finition de document 3 000 feuilles est installé.

Fonction :

01 Sortie papier 02 Recto verso 03 PDF crypté

4 Appuyez sur ou pour sélectionner l'emplacement de sortie souhaité. 5 Appuyez sur [OK]. L'emplacement de sortie sélectionner est stocké et le menu Fonction s'affiche à nouveau.

Recto versus (configuration de l'impression recto-verse)

Définit l'impression recto-verso. Pour plus d'informations, reportez-vous à la section Recto verso (Configuration de l'impression recto-verse) à la page 4-58.

1 Dans le menu Copies ou dans le menu Sélection papier, appuyez sur [Fonction] ([Sélection de droite]). Le menu Fonction s'affiche. 2 Appuyez sur ou pour sélectionner Recto verso. 3 Appuyez sur [OK]. L'écran Recto verso apparait et affiche la liste des modes d'impression recto-verso disponibles. 4 Appuyez sur ou pour sélectionner le mode d'impression recto-verso souhaité.

Les modes de reliure suivants défilent à l'écran :

Inactif (valeur par défaut)

Bord court

Bord long

La sélection de Désactivé désactive l'impression recto-verse.

5 Appuyez sur [OK]. Le mode d'impression recto-verso est défini et le menu Fonction s'affiche à nouveau.

PDF chiffré (saisie de mot de passe PDF)

Le mot de passe d'un fichier PDF peut être saisi.

1 Dans le menu Copies ou dans le menu Sélection papier, appuyez sur [Fonction] ([Sélection de droite]). Le menu Fonction s'affiche.

2 Appuyez sur ou pour sélectionner PDF crypté. 3 Appuyez sur [OK]. L'écran du menu de saisie Mot de passée s'affiche. 4 Déplacez le curseur vers le haut ou vers le bas avec et , et vers la droite ou vers la gauche avec et, et saisissez le mot de passer défini en appuyant sur la touche [OK].

Vous pouvez revenir en arrière d'un caractère en appuyant sur [Ret arr] ([Sélection de gauche]). 5 Appuyez sur [Entrée] ([Sélection de droite]) pour saisir le mot de passe, et le menu Fonction s'affiche à nouveau.

FormatTIFF/jpeg(ajustement de la taille d'impression de fichiertiff/jpeg)

Utilisez ce réglage pour sélectionner la méthode d'impression utilisée lorsque les fichiers TIFF ou JPEG sont imprimés directement.

1 Dans le menu Copies ou dans le menu Sélection papier, appuyez sur [Fonction] ([Sélection de droit]). Le menu Fonction s'affiche. 2 Appuyez sur ou pour sélectionner FormatTIFF/JPEG.

Format TIFF/JPEG : OK

Format du papier 02 Résolution image 03 Résolution impr.

3. Appuyez sur [OK]. L'écran Format TIFF/JPEG s'affiche.

Les options disponibles dans Format TIFF/JPEG sont les suivantes :

Format du papier (par défaut)

Les images sont redimensionnées afin de correspondre au format du papier lors de l'impression.

Résolution image

Les fichiers images sont imprimés à la résolution spécifique dans les informations de résolution. Les images sans informations de résolution sont imprimées en utilisant le réglage Format du papier.

Résolution imprimée.

Les images sont imprimées en utilisant une correspondance de 1 à 1 entre les pixels du fichier image et les points imprimés. Par exemple, la taille d'impression d'un fichier image de 600 × 300 pixels est de 1 pouce × 1/2 pouce.

4 Appuyez sur ou pour sélectionner si le mode Format TIFF/JPEG est activé. 5 Appuyez sur [OK]. Le réglage du Format TIFF/JPEG est défini et le menu Fonction s'affiche à nouveau.

Remarque Les images sont automatiquement pivotées pendant l'impression pour obtenir la meilleure correspondance entre l'aspect du fichier image et le papier utilisé pour l'impression.

Ajustement de la taille d'impression de fichier XPS

Sélectionnez Activé pour ce réglage afin d'agrandir ou de réduire les fichiers XPS en fonction de la zone d'impression pendant l'impression.

1 Dans le menu Copies ou dans le menu Sélection papier, appuyez sur [Fonction] ([Sélection de droite]). Le menu Fonction s'affiche. 2 Appuyez sur ou pour sélectionner XPS ajust. à page. 3 Appuyez sur [OK]. L'écran XPS ajust. à page s'affiche.

Fonction : OK

01 Sortie papier 02 Recto verso 03 PDF crypté

XPS ajust. à page : OK

Désactivé Activé

4 Appuyez sur ou pour sélectionner le mode d'ajustement XPS à la page. 5 Appuyez sur [OK]. Le réglage d'ajustement XPS à la page est défini et le menu Fonction s'affiche à nouveau.

Détails : OK Nom de fichier : 1/4 ABCDEFGHIJKLMNOPQRST... [Détails ]

Détails : OK Nom du dossier : 1/2 ABCDEFGHIJKLMNOPQRST... [Détails ]

Détails : OK Nom de fichier : 1/4 ABCDEFGHIJKLMNOPQRST... [Détails ]

Détails : OK ABCDEFGHIJKLMNOPQRSTUVWXYZabcdefghijklmnopqrstuvwxyz1234567890

Impossible de retirer la mémoire pendant l'utilisation.

Détails (affiche les détails du fichier sélectionné)

Utilisez cette option pour afficher les informations détaillées sur les fichiers et les dossiers de la mémoire USB.

1 Utilisez la procédure décrite à la section Impriste fich. (Impression et vérification des fichiers de la mémoire USB) à la page 4-16 pour afficher une liste des fichiers ou des dossiers que vous souhaitez vérifier. 2 Appuyez sur ou pour sélectionner le dossier ou le fichier que vous souhaitez vérifier. 3 Appuyez sur [Détails] ([Sélection de droit]). L'écran Détails s'affiche.

Si vous avez sélectionné un dossier, 2

Si vous avez sélectionné un fichier, 4 écrans Détails sont disponibles. Appuyez sur < ou > pour passer d'un écran à l'autre.

Si le nom complet pour le Nom de fichier ou Nom du dossier n'reste pas sur une ligne, appuyez sur [Détails] ([Sélection de droite]) pour passer à l'affichage du nom sur 3 lignes. Si le nom est supérieure à 3 lignes, vous pouvez le faire défiler en appuyant sur ou .

Appuyez sur [OK] lorsque les détails du fichier ou du dossier sont affichés pour revenir au menu Mémoire USB.

Retirer mémoire (retrait de la mémoire USB)

Vous permet de débrancher un périphérique mémoire USB.

IMPORTANT Si la procédure correcte n'est pas suivie lors du retrait d'un périphérique mémoire USB, les données risquent d'être corrompues, et le périphérique peut même être endommagé.

1 Dans le menu Mémoire USB, appuyez sur ou pour sélectionner Retirer mémoire. 2 Appuyez sur [OK]. L'imprimante est maintenant prête pour le retrait de la mémoire USB et l'écran du menu de sélection de mode s'affiche.

IMPORTANT Si l'écran de gauche s'affiche, la mémoire USB est encore en cours d'utilisation. Attendez que le travail correspondant (par ex. impression à partir de la mémoire USB) soit terminé, puis répétez la procédure Retirer mémoire.

Boîte personnalisée

Une boîte personnalisée est une boîte à vocation générale qui permet aux utilisateurs de stocker des données d'impression sur le disque dur de l'imprimante pour qu'elles puissent être réutilisées au besoin.

Utilisez COMMAND CENTER pour créer ou supprimer une boîte personnalisée, ou pour définir le mot de passe d'une boîte. Pour plus d'informations, consultez le COMMAND CENTER Operation Guide et le Printer Driver User Guide.

Utilisez le panneau de commande de l'imprimante pour imprimer les données d'impression stockées dans une boîte personnalisée.

Les options disponibles dans Boîte personnalisée sont les suivantes :

• Mot de passe de la boîte (saisie du mot de passe)
• Numéro de boîte/Nom de boîte (Sélection d'un fichier)
• Sélectionner/Désélectionner tous les fichiers
• Imprimer un fichier
• Supprimer un fichier
• Vérifier les détails de la boîte personnalisée
• Vérifier les détails du fichier

1 Appuyez sur [MENU]. 2 Appuyez sur ou pour sélectionner Boite. 3 Appuyez sur [OK]. Le menu Boîte Persons. s'affiche avec une liste des noms des boîtes.

4 Appuyez sur ou pour sélectionner une boîte personalisée. 5 Appuyez sur [OK]. L'imprimante affiche une liste des fichiers stockés dans la boîte personalisée.

Remarque : Veuillez suivre la procédure suivante : Mot de passe de la boîte (saisie du mot de passe) lorsque vous définissez le mot de passe de la boîte personnalisée.

Boîte Personnalisée :

Boîte ABC 0001 Boîte XYZ 0002 Commune 0003

Boîte ABC 0001 : OK

Tous les fichiers

AAAA BBB

[Menu] [Sélect.]

Mot de passe de la boîte :

>>> abcdefghijklmnapqrst
>>> uvwxyzABCDEFGHIJKLMNO
[Ret. arr] [Entrée ]

<h1 id="mot-de-passer-de-la-boîte-saisie-du-mot-de-passer">Mot de passer de la boîte (saisie du mot de passer)</h1>

L'accès des utilisateurs à la boîte personnalisée peut être limité par la définition d'un mot de passer. Le mot de passage est définis dans COMMAND CENTER.

1 Si vous avez defini un mot de passer pour la boîte personnelisée sélectionnée, un écran de saisie de mot de passer s'affiche.

Appuyez sur , , , ou  pour sélectionner les caractères, puis appuyez sur [OK] pour valider le mot de passer.

Vous pouze revenir en arrêté d'un caractère en appuyant sur [Ret arr] ([Sélection de gauche]).

2 Lorsque vous avez terminé, appuyez sur [Entrée] ([Sélection de droite]).

![](images/376699b3623dce015dd535e8fc6dda70b63a935f4ee610c43a6c9885b04a1d04.jpg)

Remarque Une fois le mot de passer saisi, un interclassement est effectué. Si le mot de passage est incorrect, Erreur mot de passage s'affiche, et l'écran de saisie s'affiche à nouveau. Essayez de saisir un mot de passage correct.

<h1 id="numero-de-boîtenom-de-boîte-sélection-dun-fichier">Numero de boîte/Nom de boîte (Sélection d'un fichier)</h1>

Pour imprimer/supprimer un fichier dans la boite personalisée, commencez par selectionner le fichier à imprimer ou à supprimer.

1 Appuyez sur  ou  pour selectionner le fichier que vous souhaitez imprimer/supprimer.
2 L'appui sur [Sélect.]([Sélection de droit]) sélectionne le fichier. Une coche s'affiche à droit du fichier sélectionné.

Sélectionnez le fichier coché est appuyez à nouveau sur [Sélect.]([Sélection de droite]) pour annuler la sélection.

![](images/5f0cda9ca2a97ed7e67fffc0301e0cc34188cf04c3cc0d5710542782a3876db5.jpg)

Remarque Quand l'option Ts les fichiers est seLECTIONnée, il est impossible d'appuyez sur [Sélect.] ([Sélection de droite]). Pour seLECTIONner tous les fichiers, suivez les étapes ci-après.

<h1 id="sélectionnerdésélectionner-tous-les-fichiers">Sélectionner/Désélectionner tous les fichiers</h1>

Tous les fichiers de la boîte personnalisée sont sélectionnés.

1 Dans l'écran de la liste de fichiers, appuyez sur  ou  pour selectionner Ts les fichiers.

2 Appuyez sur [Cocher] ([Sélection de droite]).

S'il y a un fjichier non coché dans la boîte personnalisée, tous les fjichiers seront cochés.

![](images/eb952c8829423480b6e9587144adda3079a346fe76639ab432a68a83ddb6feaf.jpg)

![](images/0cf4af0ec65b8c1be13fbe853bd6ef1d173a143c9883c79affc6d3019fed034a.jpg)

![](images/bd47e3c7082f3d8a44af593063c41e135a7d098865ccb03c6b0d8fd0af06f11d.jpg)

![](images/01c9a0296843539cfa15b0f6ca1925ad3eb423f995c0b3d3bd231bb9d36c8dd7.jpg)

Si tous les fichiers de la boîte personalisée sont cochés, tous les fichiers cochés sont déslectionnés.

![](images/137c2e20e19bd540bca3bca173ed505ebb970c9f442011fa04d2d03761a4dbb9.jpg)

<h1 id="imprimer-un-fichier">Imprimer un fichier</h1>

Imprime le(s) fichier(s) sélectionné(s) dans la boîte personnelisée.

1 Dans l'écran de la liste de fichiers, Sélectionnez un article différent de Ts les fichiers et appuyez sur [OK]. L'écran du menu Imprimer/Suppr. s'affiche.
2 Appuyez sur  ou  pour selectionner Imprimer.
3 Appuyez sur [OK]. Le menu Copies s'affiche.

![](images/4a15046bc6bd857b1ddcd4be2ff94d4c3af58a03a0fd7af958df7ff84366b131.jpg)

Si vous souhaitez modifier le nombre de copies restant à imprimer, utilisez les touches fléchéées pour définir le nombre de copies à imprimer.

Appuyez sur  ou  pour augmenter ou diminuer la valeur souignée par le curseur clignotant.

Utilisez les touches  et  pour déplacer le curseur vers la droite et la gauche.

![](images/60b39ac71cf51a357e7033aa643b39140c601dabb058fb15b695444b96ca0fd4.jpg)

Remarque L'appui sur [Fonction] ([Sélection de droit]) permet de modifier les paramètres d'impression. Pour plus d'informations, reportez-vous à la section Param. fonct. impr. à la page 4-25.
4 Appuyez sur [OK]. L'écran du menu Sélection papier s'affiche.

![](images/1b4e964cfa1f1d2e2dcad2aaf1629c67dec61726196f727757fae861be7e8793.jpg)

5 Appuyez sur  ou  pour selectionner le bac contenant le papier a utiliser.
6 Appuyez sur [OK]. Un écran de confirmation s'affiche.

Accepté.

7 Appuyez sur [Oui] ([Sélection de gauche]). Le message

Accepté. s'affiche et l'impression commence.

Appuyez sur [Non] ([Sélection de droit]) pour revenir à l'écran précédent.

<h1 id="param-fonct-impr-2">Param. fonct. impr.</h1>

Pendant l'impression, les paramètres d'impression peuvent être modifiés.

Les options disponibles dans Param. fonct. impr. sont les suivantes :

Sortie papier (selection de l'emplacement de sortie)
- Recto verso (Configuration de l'impression recto-verso)
- Suppr. après l'impression (Paramètre de suppression des données après l'impression)

<h1 id="sortie-papier-slection-de-lemplacement-de-sortie">Sortie papier (sLECTION de l'emplacement de sortie)</h1>

Sélectionnez l'emplacement de sortie. Pour plus d'informations, reportez-vous à la section Sortie papier (Sélection de l'emplacement de sortie) à la page 4-59.

![](images/b54879082b83513a42737751753c38574d55e3132d295e047a1bdbd585b82afc.jpg)

Remarque L'écran varie en fonction des options installées.

Fonction :

![](images/eda7bdd557e403f4408177f4b2b42a19de5d8bf46e3f6b76bb65420397b22d6e.jpg)

01 Sortie papier
02 Recto verso
03 Suppr.Apres impr

1 Dans le menu Copies ou dans le menu Sélection papier, appuyez sur [Fonction] ([Sélection de droite]). Le menu Fonction s'affiche.

Sortie papier :

![](images/10e8edf185a6fc3dcde1164b8f51b8b57be128789abf02e639431521d6974eec.jpg)

![](images/f5e73d711eeb1b52b32d80d611cf448b4b6e11f598bf2b83a8ad47d39b5f650e.jpg)

回 \*pltSup F dessous
02 Plt A F dessous
03 Plt B F dessus

2 Appuyez sur  ou  pour selectionner Sortie papier.
3 Appuyez sur [OK]. Le menu Sortie papier s'affiche avec les emplacements de sortie disponibles.

Remarque L'écran illustré s'affiche quand un module de finition de document 3 000 feuilles est installé.

4 Appuyez sur  ou  pour selectionner l'emplacement de sortie souhaité.
5 Appuyez sur [OK]. L'emplacement de sortie selectionner est stocké et le menu Fonction s'affiche à nouveau.

![](images/aa8a28e5486ff2f4b55a864e3a4726ee92f94034cd7b0b342d519b5f2df64fa4.jpg)

![](images/1f57400d05d98df8e2b50875e2e046a39c5099ffac59eef110e676762e252eda.jpg)

![](images/b3356f0af60198ff43cc54e9012e9dd390737e4c5caa5b3c932914a91643dde2.jpg)

![](images/98e8678b130d1abd8bbb978090a3c4a3045fe4cc2400c096b055c168c3a4f9d3.jpg)

<h1 id="recto-verso-configuration-de-limpression-recto-verse">Recto verso (Configuration de l'impression recto-verse)</h1>

Définit l'impression recto-verse. Pour plus d'informations, reportez-vous à la section Recto versus (Configuration de l'impression recto-verse) à la page 4-58.

1 Dans le menu Copies ou dans le menu Sélection papier, appuyez sur [Fonction] ([Sélection de droit]). Le menu Fonction s'affiche.
2 Appuyez sur  ou  pour selectionner Recto versuso.
3 Appuyez sur [OK]. L'écran Recto verso apparait et affiche la liste des modes d'impression recto-verse disponibles.
4 Appuyez sur  ou  pour selectionner le mode d'impression recto-
verso souhaite. Les modes de reliure suivants defilent à l'écran : Inactif (valeur par défaut) Bord court Bord long La sélection de Désactivé désactive l'impression recto-verse.
5 Appuyez sur [OK]. Le mode d'impression recto- verso est défini et le menu Fonction s'affiche à nouveau.

<h1 id="suppr-après-limpression-paramètre-de-suppression-des-données-après-limpression">Suppr. après l'impression (Paramètre de suppression des données après l'impression)</h1>

Utilisez ce paramètre pour indiquer si les données du fichier doivent être supprimées après l'impression ou non.

1 Dans le menu Copies ou dans le menu Sélection papier, appuyez sur [Fonction] ([Sélection de droite]). Le menu Fonction s'affiche.
2 Appuyez sur  ou  pour selectionner Suppr.Àpès impr.
3 Appuyez sur [OK]. L'écran Suppr. Àpès impr s'affiche.

![](images/f75509a626a53dda1bc151c5d4d833922b7ddc752467e2aece3f028d591231e1.jpg)

![](images/73d05d68d09c2ae18422c02c506520c06fee80b39459cc58bb5f65380f821043.jpg)

![](images/2950a5aff1633d2ac64f266129b3b44121889e641cd0bc39b05fee389e366d15.jpg)

![](images/060b4fb53cfcd671881fbc4dd771045694e3c858b9785d2678549c0bbaf10c4b.jpg)

![](images/449b20c03439e92c7a42369bace3307211d81c13413f2100f1e17497ca0be901.jpg)

4 Appuyez sur  ou  pour selectionner le parametre Suppr. après l'impression.
5 Appuyez sur [OK]. Le paramètre Suppr. après l'impression est définie et le menu Fonction s'affiche.

<h1 id="supprimer-un-fichier">Supprimer un fichier</h1>

Supprime le(s) fichier(s) selectionné(s) dans la boîte personnelisée.

1 Dans l'écran de la liste de fichiers, Sélectionnez un article différent de Ts les fichiers et appuyez sur [OK]. L'écran du menu Imprimer/Suppr. s'affiche.
2 Appuyez sur  ou  pour selectionner Suppr..
3 Appuyez sur [OK]. Un écran de confirmation s'affiche.
4 Appuyez sur [Oui] ([Sélection de gauche]). Le message Terminé. s'affiche et le(s) fichier(s) sélectionné(s) est (sont) supprimé(s).

L'appui sur [Non] ([Sélection de droit]) renvoie à l'écran du menu Imprimer/Suppr. sans supprimer le fichier.

<h1 id="vérifier-les-détails-de-la-boîte-personalisée">Vérifier les détails de la boîte personalisée</h1>

Les détails de la boîte personalisée sélectionnée s'affichent.

1 Dans l'écran de la liste des fichiers, appuyez sur [Menu] ([Sélection de gauche]).
2 Appuyez sur  ou  pour selectionner Detail de boite.
3 Appuyez sur [OK]. Les détails de la boîte personnalisée affichée s'affichtent.
4 L'appui sur [OK] renvoie à l'écran de la liste des fichiers.

![](images/1309184e81c6be1ab4cb1ef429b93e0a452fd4ada8689b9f2e765df75a86f8cb.jpg)

![](images/88bbb677045b6c7459b8ff55e07c1dfa80f2f10b76852e7642a40dae84301f09.jpg)

![](images/6b2d1ad819b4bad2ad30b7d2643cb0e56e648424e69034197cfef5d96d81a74e.jpg)

<h1 id="vérifier-les-détails-du-fichier">Vérifier les détails du fichier</h1>

Les détails du fichier qui est sélectionné à l'aide du curseur s'afficht.

1 Dans l'écran de la liste des fichiers, appuyez sur [Menu] ([Sélection de gauche]).

2 Appuyez sur  ou  pour selectionner Detail fichier.
3 Appuyez sur [OK]. Les détails du fichier qui est sélectionné à l'aide du curseur s'afficht.

Les détails du fichier comprend 6 pages au total. Appuyez sur  pour afficher la page suivante ou sur  pour revenir à la page précédente.

Dans l'écran Nom de fichier, si le nom du fichier est abrégé car il ne peut pas être affché sur une ligne, appuyez sur [Détails] ([Sélection de droite]) pour modifier l'affichage sur trois lignes. Si le nom de fichier ne peut pas être affché sur trois lignes, utilisez  ou  pour faire défilier l'affichage vers le haut ou vers le bas.

L'appui sur [OK] en affichage sur trois lignes vous renvoie à l'affichage sur une ligne.

4 Appuyez sur [OK] lorsque les détails du fichier sont affichés pour revenir à l'écran de la liste des fichiers.

<h1 id="boîte-travaux">Boîte travaux</h1>

La boîte de travail est une fonction d'impression qui permet la fonction de Retention des travaux. Les paramètres sont spécifiés à partir du pilote de l'imprimante. Reportez-vous au document Printer Driver User Guide pour les paramètres du pilote.

<h1 id="rétention-des-travaux">Rétention des travaux</h1>

La fonction Retention des travaux dispose de quatre modes décrits brièvement ci-après. Ces modes se scélectionnent depuis le pilote d'imprimante via le logiciel d'application :

<table><tr><td></td><td>Copie rapide</td><td>Vérification avant impression</td><td>Impression privée</td><td>Travail stocké</td></tr><tr><td>Fonction principale</td><td>Imprimer des copies supplémentaires ultérieurement.</td><td>Vérifier la première copie avant de poursuivre l&#x27;impression des autres copies.</td><td>Conserver le document dans l&#x27;imprimante pour éviter les accès non autorisés.</td><td>Stocker les documents de façon électronique tels que les pages de garde de télécopie.</td></tr><tr><td>Origine de la demande de stockage</td><td>Pilote d&#x27;imprimante</td><td>Pilote d&#x27;imprimante</td><td>Pilote d&#x27;imprimante</td><td>Pilote d&#x27;imprimante</td></tr><tr><td>Après avoir défini les paramètres d&#x27;impression dans le logiciel d&#x27;application</td><td>Imprime simultanément</td><td>Imprime une copie simultanément</td><td>N&#x27;imprime pas</td><td>N&#x27;imprime pas</td></tr><tr><td>Récapuéré par</td><td>Panneau de commande</td><td>Panneau de commande</td><td>Panneau de commande</td><td>Panneau de commande</td></tr><tr><td>Nombre de copies par défaut imprimées à la récapération</td><td>Identique au stockage (modifiable)</td><td>Une de moins (modifiable)</td><td>Identique au stockage (modifiable)</td><td>Une (modifiable)</td></tr><tr><td>Nombre maximal de travaux stockés†</td><td>32, extensible à 50</td><td>32, extensible à 50</td><td>Dépend de la capacité du disque dur (le travail est automatiquement supprimé après l&#x27;impression)</td><td>Dépend de la capacité du disque dur</td></tr><tr><td>Sécurité par code PIN</td><td>Non</td><td>Non</td><td>Oui</td><td>Oui (si nécessaire)</td></tr><tr><td>Données après impression</td><td>Stockées</td><td>Stockées</td><td>Suprimées</td><td>Stockées</td></tr><tr><td>Données à la mise hors tension</td><td>Suprimées</td><td>Suprimées</td><td>Suprimées</td><td>Stockées</td></tr></table>

†. Le stockage de travaux supplémentaires entraîne la suppression des travaux les plus anciers.

![](images/740948e6714039f364bef7e31ec3939cb653cfafa27d2324c3a6a9edcd6909ad.jpg)

Remarque Reportez-vous au document Printer Driver User Guide pour les paramètres du pilote et les procédures d'impression (sauvegarde).

Les options disponibles dans Boîte de travail sont les suivantes :

- Copie rapide (Utilisation de Copie rapide/Vérification avant impression)
- Privé/Stocké (Impression d'un travail隱私 ou stocké)
- Param boîte trav (Configuration de la boîte de travail)

![](images/4cc43fbf44b2947d75ce438ab64b08ba7730f7b551739124a8347f18baffe37c.jpg)

1 Appuyez sur [MENU].
2 Appuyez sur  ou  pour selectionner Boite travaux.
3 Appuyez sur [OK]. Le menu Boîte travaux affiche une liste des actions disponibles.

Copie rapide s'affiche uniquement si des travaux ont ete enregistrres sur le disque dur en mode Copie rapide.

Privé/Stocké s'affiche uniquement si des travaux ont été enregistrés sur le disque dur.

<h1 id="copie-rapide-utilisation-de-copie-rapide">Copie rapide (Utilisation de Copie rapide)</h1>

Ce mode vous permet d'imprimer un travail dans un certain nombre de copies et de stocker ce dernier sur le disque dur. Lorsque vous voudrez ultérieurement imprimer des copies supplémentaires de ce travail, vous pourrez le demander directement depuis le panneau de commande. Pour imprimer un travail en tant que travail de copie rapide, reportez-vous au document Printer Driver User Guide.

Par défaut, le nombre de travaux d'impression qu'il est possible de stocker sur le disque dur s'élève à 32. Cette valeur peut néanmoins être augmentée jusqu'à 50. Pour plus d'informations, reportez-vous à la section Param boîte trav (Configuration de la boîte de travail) à la page 4-41. Lorsque la limite de stockage est atteinte, le travail le plus ancien est remplace par le nouveau.

À la mise hors tension de l'imprimante, tous les travaux sont supprimés.

![](images/e4e0925267df48cc94f3b3309407ddec10239773278517657a20f652e1e160ce.jpg)

Remarque Reportez-vous au document Printer Driver User Guide pour les paramètres du pilote.

![](images/a99a073135620a4beaca34feb84c89a4bd64c8edf17b38518a66da7a2dc9bbd8.jpg)

<h1 id="impression-de-copies-supplémentaires-en-mode-copie-rapide">Impression de copies supplémentaires en mode Copie rapide</h1>

1 Dans le menu Boîte travaux, appuyez sur  ou  pour Sélectionner Copie rapide.
2 Appuyez sur [OK]. L'écran Copie rapide affiche la liste des noms d'utilisateur pour les travaux stockés.

3 Appuyez sur  ou  pour selectionner le nom d'utilisateur que vous avez saisi dans le pilote de l'imprimante.
4 Appuyez sur [OK]. L'imprimante affiche une liste des travaux stockés sous le nom d'utilisateur sélectionné.

![](images/36163f386e0eeb680c3c528460fcafb3683c5bced729dd85b8600669a98ef804.jpg)

5 Appuyez sur  ou  pour afficher l'intitulé de travail souhaité. L'appui sur [Sélect.] ([Sélection de droit]) sélectionne le fichier. Une coche s'affiche à droit du fichier sélectionné. Sélectionnez le fichier coché est appuyez à nouveau sur [Sélect.] ([Sélection de droit]) pour annuler la sélection.

![](images/a4e98ebb8e57b90295660a99a3282eb3d9b7f59fb2179e55458af8290b33bdd8.jpg)

Remarque Pour sélectionner tous les fichiers, suivez les étapes de la section Sélectionner/Désélectionner tous les fichiers à la page 4-31.

![](images/21b51b89ea1958bb4dbabb4a3aac96ed403dfe5fa4df92cca73fcf671980f48c.jpg)

![](images/b74c103db707de022ffceec1b763f20821c63b51811d7f2ceb08fe7c64d4a014.jpg)

![](images/4b1745cc7bf64c54430c90d588076f8709734da5b9dd48c47818181521488e94.jpg)

![](images/b285a3afba94d2af6078729fed587efe09cf28a63235ff9dfdcb2e61a9007168.jpg)

![](images/f7ac25f8663f709604a5a49c361813db0cb2f5b612560f5518b7d84679754f56.jpg)

<h1 id="sélectionnerdésélectionner-tous-les-fichiers-2">Sélectionner/Désélectionner tous les fichiers</h1>

Tous les fichiers de la boîte travaux sont scélectionnés.

1 Dans l'écran de la liste de fichiers, appuyez sur  ou  pour selectionner Ts les fichiers.

2 Appuyez sur [Cocher] ([Sélection de droite]).

S'il y a un fichier non coché dans la boîte personnalisée, tous les fichiers seront cochés.

Si tous les fichiers de la boîte personalisée sont cochés, tous les fichiers cochés sont déslectionnés.

<h1 id="imprimer-un-fichier-2">Imprimer un fichier</h1>

Imprime le(s) fichier(s) sélectionné(s) dans la boîte travaux.

1 Dans l'écran de la liste de fichiers, Sélectionnez un article différent de Ts les fichiers et appuyez sur [OK]. L'écran du menu Imprimer/Suppr. s'affiche.

2 Appuyez sur  ou  pour selectionner Imprimer.

3 Appuyez sur [OK]. Le menu Copies s'affiche.

Pour imprimer 2 copies ou plus, utilisez les touches fléchées afin de définir le nombre de copies à imprimer.

Appuyez sur  ou  pour augmenter ou diminuer la valeur sou lignée par le curseur clignotant.

Utilisez les touches  et  pour déplacer le curseur vers la droite et la gauche.

Remarque --- s'affiche dans un premier temps, puis s'adapte en fonction du nombre de copies définis quand les données de chaque fichier sont preservées. Avec ce paramètre, le nombre de copies défini est imprimé.

Imprimer.
Étes-vous sür ?  Data01
[ Oui ] [ Non ]

```txt
Accepté.

4 Appuyez sur [OK]. Un message de confirmation s'affiche. 5 Appuyez sur [Oui] ([Sélection de gauche]). Le message Accepté. s'affiche et l'imprimante imprime le travail sélectionné. Appuyez sur [Non] ([Sélection de droite]) pour revenir à l'écran précédent.

Suppression d'un travail en mode copie rapide

Les travaux sauvegardés à l'aide de la Copie rapide sont automatiquement supprimés lorsque vous mettez l'imprimante hors tension, mais vous pouvez aussi utiliser cette procédure pour supprimer individuellement les travaux.

1 Dans le menu Boîte travaux, appuyez sur ou pour Sélectionner Copie rapide. 2 Appuyez sur [OK]. L'écran Copie rapide affiche la liste des noms d'utilisateur pour les travaux stockés.

Copie rapide : & OK\ & Utilisateur01\ & Utilisateur02\ & Utilisateur03

Utilisateur01: OK Ts les fichiers Data01 □ Data02 [Sélect. ]

Appuyez sur ou pour sélectionner le nom d'utilisateur que vous avez saisi dans le pilote de l'imprimante. Appuyez sur [OK]. L'imprimante affiche une liste des travaux stockés sous le nom d'utilisateur sélectionné.

5 Appuyez sur ou pour sélectionner le nom d'utilisateur du travail à supprimer.

L'appui sur [Sélect.] ([Sélection de droite]) sélectionne le fichier. Une coche s'affiche à droite du fichier sélectionné.

Sélectionnez le fichier coché et appuyez à nouveau sur Sélect. pour annuler la sélection.

Remarque : Pour sélectionner tous les fichiers, suivez les étapes de la section Sélectionner/Désélectionner tous les fichiers à la page 4-31.

Supprimer un fichier

Supprimez le(s) fichier(s) sélectionné(s) dans la boîte de travail.

1 Dans l'écran de la liste de fichiers, sélectionnez un article différent de Ts les fichiers et appuyez sur [OK]. L'écran du menu Imprimer/Suppr. s'affiche. 2 Appuyez sur ou pour sélectionner Suppr.. 3 Appuyez sur [OK]. Un message de confirmation s'affiche.

4 Appuyez sur [Oui] ([Sélection de gauche]). Le message Terminé. s'affiche et l'imprimante supprime le travail sélectionné. L'appui sur [Non] ([Sélection de droit]) renvoie au menu Boîte travaux sans supprimer le travail.

Utilisation de la vérification avant impression

Dans ce mode, lorsque vous imprimez plusieurs exemplaires, une première copie de vérification est imprimée afin que vous puissiez l'examiner avant de poursuivre l'impression des copies restantes. Cela permet de réduire le gaspillage de papier.

L'imprimante imprime une copie et, simultanément, enregistre le travail sur le disque dur. Vous pouvez également modifier le nombre de copies lors de la reprise de l'impression, à partir du panneau de commande.

À la mise hors tension de l'imprimante, tous les travaux sont supprimés.

Remarque : Reportez-vous au document Printer Driver User Guide pour les paramètres du pilote.

Impression des copies restantes d'un travail en mode vérification avant impression

1 Dans le menu Boîte travaux, appuyez sur ou ∇ pour Sélectionner Copie rapide. 2 Appuyez sur [OK]. L'écran Copie rapide affiche la liste des noms d'utilisateur pour les travaux stockés.

Copie rapide :

Utilisateur01 Utilisateur02 Utilisateur03

Utilisateur01 :

Tous les fichiers

Data01 Data02

[Select. ]

3 Appuyez sur ou pour sélectionner le nom d'utilisateur que vous avez saisi dans le pilote de l'imprimante. 4 Appuyez sur [OK]. L'imprimante affiche une liste des travaux stockés sous le nom d'utilisateur sélectionné.

5 Appuyez sur ou pour sélectionner le nom d'utilisateur du travail à imprimer.

L'appui sur [Sélect.] ([Sélection de droite]) sélectionne le fichier. Une coche s'affiche à droite du fichier sélectionné.

Sélectionnez le fichier coché et appuyez à nouveau sur Sélect. pour annuler la sélection.

Remarque : Pour sélectionner tous les fichiers, suivez les étapes de la section Sélectionner/Désélectionner tous les fichiers à la page 4-31.

Imprimer un fichier

Imprimez le(s) fichier(s) sélectionné(s) dans la boîte de travail.

1 Dans l'écran de la liste de fichiers, sélectionnez un article différent de Ts les fichiers et appuyez sur [OK]. L'écran du menu Imprimer/Suppr. s'affiche. 2 Appuyez sur ou pour sélectionner Imprimer. 3 Appuyez sur [OK]. Le menu Copies s'affiche.

Si vous souhaitez modifier le nombre de copies restant à imprimer, utilisez les touches fléchées pour définir le nombre de copies à imprimer.

Appuyez sur ou pour augmenter ou diminuer la valeur soulignée par le curseur clignotant.

Utilisez les touches et pour déplacer le curseur vers la droite et la gauche.

Remarque : s'affiche dans un premier temps, puis s'adapte en fonction du nombre de copies définies. Quand les données de chaque fichier sont préservées. Avec ce paramètre, le nombre de copies définies est imprimé.

Si Comptabilité travaux est activée, saisissez l'ID de compte dans l'écran de connexion qui s'affiche. L'écran du menu Copies s'affiche après la connexion.

Remarque : Quand le code d'accès est défini pour le document sélectionné dans la case à cocher, "Erreur ID" s'affiche du fait du désaccord.

4 Appuyez sur [OK]. Un message de confirmation s'affiche.

5 Appuyez sur [Oui] ([Sélection de gauche]). Le message Accepté. s'affiche et l'imprimante imprime le travail sélectionné. Appuyez sur [Non] ([Sélection de droit]) pour revenir à l'écran précédent.

Suppression d'un travail en mode vérification avant impression

Les travaux sauvegardés sont automatiquement supprimés lorsque vous mettez l'imprimante hors tension, mais vous pouvez aussi utiliser cette procédure pour supprimer individuellement les travaux.

1 Dans le menu Boîte travaux, appuyez sur ou ∇ pour Sélectionner Copie rapide.

Copie rapide :

Utilisateur01 Utilisateur02 Utilisateur03

Utilisateur01 :

Tous les fichiers

Data01

Data02

[Select. ]

2 Appuyez sur [OK]. L'écran Copie rapide affiche la liste des noms d'utilisateur pour les travaux stockés. 3 Appuyez sur ou pour sélectionner le nom d'utilisateur que vous avez saisi dans le pilote de l'imprimante. 4 Appuyez sur [OK]. L'imprimante affiche une liste des travaux stockés sous le nom d'utilisateur sélectionné.

5 Appuyez sur ou pour sélectionner le nom d'utilisateur du travail à supprimer.

L'appui sur [Sélect.] ([Sélection de droite]) sélectionne le fichier. Une coche s'affiche à droite du fichier sélectionné.

Sélectionnez le fichier coché et appuyez à nouveau sur Sélect. pour annuler la sélection.

Remarque : Pour sélectionner tous les fichiers, suivez les étapes de la section Sélectionner/Désélectionner tous les fichiers à la page 4-31.

Supprimer un fichier

Supprimez le(s) fichier(s) sélectionné(s) dans la boîte de travail.

Utilisateur01 : OK 01 Imprimer 02 Suppr.

1 Dans l'écran de la liste de fichiers, sélectionnez un article différent de Ts les fichiers et appuyez sur [OK]. L'écran du menu Imprimer/Suppr. s'affiche. 2 Appuyez sur ou pour sélectionner Suppr.. 3 Appuyez sur [OK]. Un message de confirmation s'affiche.

Supprimer.

Étes-vous sûr ?

Data01

[ Oui ] [ Non ]

Terminé.

4 Appuyez sur [Oui] ([Sélection de gauche]). Le message Terminé. s'affiche et l'imprimante supprime le travail sélectionné. L'appui sur [Non] ([Sélection de droit]) renvoie au menu Boîte de travaux sans supprimer le travail.

Privé/stocké (impression d'un travail privé ou stocké)

Le mode Privé permet de désigner un travail à ne pas imprimer tant qu'il n'est pas lancé depuis le panneau de commande. Lorsque vous transmettez le travail à l'imprimante depuis votre logiciel d'application, indiquez un code d'accès à quatre chiffres dans le pilote d'imprimante. Pour lancer le travail, il suffit d'entrer ce code d'accès depuis le panneau de commande. La confidentialité du travail est ainsi garantie.

En mode Stocké, les codes d'accès ne sont pas obligatoires. Ils peuvent néanmoins être définis dans le pilote d'imprimante si l'impression avec sécurité par code PIN est requise. Dans ce cas, le code d'accès doit nécessairement être entré sur le panneau de commande pour que le travail stocké soit imprimé. Les données d'impression sont stockées sur le disque dur une fois l'impression terminée.

Remarque : Reportez-vous au document Printer Driver User Guide pour les paramètres du pilote.

Impression d'un travail ou stocké

1 Dans le menu Boîte travaux, appuyez sur ou pour sélectionner Privé/Stocké. 2 Appuyez sur [OK]. L'écran Privé/Stocké affiche la liste des noms d'utilisateur pour les travaux stockés.

Appuyez sur ou pour sélectionner le nom d'utilisateur que vous avez saisi dans le pilote de l'imprimante. Appuyez sur [OK]. L'imprimante affiche une liste des travaux stockés sous le nom d'utilisateur sélectionné.

5 Appuyez sur ou pour sélectionner le nom d'utilisateur du travail à imprimer.

L'appui sur Sélect. sélectionne le fichier. Une coche s'affiche à droite du fichier sélectionné.

Sélectionnez le fichier coché et appuyez à nouveau sur Sélect. pour annuler la sélection.

Remarque : Pour sélectionner tous les fichiers, suivez les étapes de la section Sélectionner/Désélectionner tous les fichiers à la page 4-31.

Imprimer un fichier

Imprime le(s) fichier(s) sélectionné(s) dans la boîte travaux.

1 Dans l'écran de la liste de fichiers, sélectionnez un article différent de Ts les fichiers et appuyez sur [OK]. L'écran du menu Imprimer/Suppr. s'affiche. 2 Appuyez sur ou pour sélectionner Imprimer. 3 Appuyez sur [OK]. Si le travail sélectionné a été enregistré comme travail d'impression privée, son ID est affiché. Si le travail a été enregistré en mode travail stocké, le nombre de copies directes est affiché. 4 Saisissez le code d'accès saisi dans le pilote de l'imprimante.

Utilisez <ou pour sélectionner un numéro, puis appuyez sur [OK] pour saisir le numéro.

Vous pouvez revenir en arrière d'un caractère en appuyant sur [Ret arr] ([Sélection de gauche]).

Appuyez sur [Entrée] ([Sélection de droite]). Si le code d'accès saisi est correct, l'écran du menu Copies s'affiche.

Si le code d'accès saisi est incorrect, l'écran du menu ID s'affiche à nouveau.

Remarque : Quand le code d'accès est défini pour le document sélectionné dans la case à cocher, Erreur ID s'affiche du fait du désaccord.

Pour imprimer 2 copies ou plus, utilisez les touches fléchées afin de définir le nombre de copies à imprimer.

Appuyez sur ou pour augmenter ou diminuer la valeur soulignée par le curseur clignotant.

Utilisez les touches et pour déplacer le curseur vers la droite et la gauche.

Remarque : s'affiche dans un premier temps, puis s'adapte en fonction du nombre de copies définies. Quand les données de chaque fichier sont préservées. Avec ce paramètre, le nombre de copies définies est imprimé.

6 Appuyez sur [OK]. Un message de confirmation s'affiche.

Accepté.

7 Appuyez sur [Oui] ([Sélection de gauche]). Le message Accepté. s'affiche et l'imprimante imprime le travail sélectionné. Appuyez sur [Non] ([Sélection de droit]) pour revenir à l'écran précédent.

Suppression d'un travail privé ou stocké

Vous pouvez supprimer les travaux stockés de façon individuelle. Pour ce faire, suivez la procédure ci-après. Contrairement aux travaux stockés, les travaux privés sont automatiquement supprimés lorsque vous mettez l'imprimante hors tension une fois l'impression terminée.

Privé/Stocké :	OK
Utilisateur01
Utilisateur02
Utilisateur03

1 Dans le menu Boîte travaux, appuyez sur ou pour Sélectionner Privé/Stocké. 2 Appuyez sur [OK]. L'écran Privé/Stocké affiche la liste des noms d'utilisateur pour les travaux stockés.

Utilisateur01: OK Ts les fichiers
Data01	□
Data02	□
[ Sélect. ]

Appuyez sur ou pour sélectionner le nom d'utilisateur que vous avez saisi dans le pilote de l'imprimante. Appuyez sur [OK]. L'imprimante affiche une liste des travaux stockés sous le nom d'utilisateur sélectionné.

5 Appuyez sur ou pour sélectionner le nom d'utilisateur du travail à imprimer.

L'appui sur [Cocher] ([Sélection de droite]) sélectionne le fichier. Une coche s'affiche à droite du fichier sélectionné.

Sélectionnez le fichier coché et appuyez à nouveau sur [Cocher] ([Sélection de droite]) pour annuler la sélection.

Remarque : Pour sélectionner tous les fichiers, suivez les étapes de la section Sélectionner/Désélectionner tous les fichiers à la page 4-31.

Supprimer un fichier

Supprimez le(s) fichier(s) sélectionné(s) dans la boîte de travail.

1 Dans l'écran de la liste de fichiers, sélectionnez un article différent de Ts les fichiers et appuyez sur [OK]. L'écran du menu Imprimer/Suppr. s'affiche. 2 Appuyez sur ou pour sélectionner Suppr..

Utilisateur01:←OK

01 Imprimer

02 Suppr.

3 Appuyez sur [OK]. L'ID s'affiche. 4 Saisissez le code d'accès saisi dans le pilote de l'imprimante.

Utilisez et pour sélectionner un numéro, puis appuyez sur [OK] pour saisir le numéro.

Vous pouvez revenir en arrière d'un caractère en appuyant sur [Ret arr] ([Sélection de gauche]).

5 Appuyez sur [Entrée] ([Sélection de droite]). Si le code d'accès saisi est correct, l'écran du menu Supprimer s'affiche. Si le code d'accès saisi est incorrect, l'écran du menu ID s'affiche à nouveau.

Supprimer.
Étes-vous sûr ?
→ Data01

[ Oui ] [ Non ]

Remarque : Quand le code d'accès est défini pour le document sélectionné dans la case à cocher, Erreur ID s'affiche du fait du désaccord.

Terminé.

Appuyez sur [Oui] ([Sélection de gauche]). Terminé. s'affiche et l'imprimante supprime le travail sélectionné.

Appuyez sur [Non] ([Sélection de droit]) pour revenir à l'écran précédent.

Param boîte trav (configuration de la boîte de travail)

Modifie les paramètres de la Boîte travaux, comme le nombre maximal de documents stockés sur le disque dur, et les paramètres de suppression automatique.

Les éléments suivants sont disponibles dans les paramètres détaillés de la boîte travaux.

• Modification du nombre maximum de travaux de Copie rapide
• Définir des délais de suppression automatique pour les travaux temporaires

Modification du nombre maximum de travaux de copie rapide

La procédure ci-après permet de modifier le nombre maximal de travaux en mode Copie rapide. Ce nombre peut être compris entre 0 et 50. La valeur par défaut est 32.

1 Dans le menu Boîte travaux, appuyez sur ou ∇ pour Sélectionner Param boîte trav. 2 Appuyez sur [OK]. L'écran Param boîte trav s'affiche.

3 Appuyez sur Trav. copie rap., puis sur [OK]. Le menu Trav. copie rap. s'affiche. 4 Utilisez les touches fléchées pour définir le nombre maximum de travaux de Copie rapide.

Appuyez sur ou pour augmenter ou diminuer la valeur soulignée par le curseur clignotant.

Utilisez les touches et pour déplacer le curseur vers la droite et la gauche.

5 Appuyez sur [OK]. Le réglage est mémorisé et le menu Paramètres boîte travaux s'affiche à nouveau.

Définir des périodes de suppression automatique pour les travaux temporaires

Une fois la période définie écoulée, les travaux temporaires sont automatiquement supprimés.

1 Dans le menu Boîte travaux, appuyez sur ou pour Sélectionner Paramètres boîte travaux. 2 Appuyez sur [OK]. L'écran Paramètres boîte travaux s'affiche.

Suppr. Trav. Stock : OK

Désactivé 02 1 hour 03 4 heures

3 Sélectionnez Suppr. Trav. Stock et appuyez sur [OK]. L'écran du menu Suppr. Trav. Stock s'affiche. 4 Appuyez sur ou pour sélectionner le délai de suppression automatique souhaité. L'liste affiche les délais suivants:

Désactivée (aucune suppression automatique n'est effectuée)

1 heure (suppression au bout d'1 heure) 4 heures (suppression au bout de 4 heures) 1 jour (suppression le jour suivant) 1 semaine (suppression au bout d'une semaine)

5 Appuyez sur [OK]. Le réglage est mémorisé et le menu Paramètres boîte travaux s'affiche à nouveau.

Journal de travaux

Vous pouvez utiliser le Journal travaux pour vérifier l'historique des travaux dont l'impression est déjà terminée.

Avec les travaux imprimés à partir des ordinateurs, ce journal affiche aussi le résultat des travaux imprimés directement depuis la mémoire USB et les rapports comme les pages d'état.

Les informations disponibles dans le Journal travaux sont indiquées ci-dessous.

Élément	Contenu	Résultats affichés
		Affichage	Icône	Description
Nom du travail	Nom du travail	Nom du travail		Nom du travail
Résultat	État du travail	OK	OK	Terminé normalement
		Erreur	Δ	Erreur
		Annuler	⊗	Travail annulé.
Type trav.	Type de travail	Imprimante	⓹	Imprimé à partir d'un PC
		Rapport	⓪	Rapport
		USB	⓺	Imprimé à partir de la mémoire USB
		E-mail	⓽	Imprimé à partir d'un e-mail
		Boîte	⓹	Imprimé à partir d'une boîte personalisée ou d'une boîte travaux
Nom utilisateur	Nom de l'utilisateur imprimé	Nom d'utilisateur
Heure d'acceptation	Heure de réception du travail	Année/Mois/Jour Heure: Minute
Heure de fin	Heure de fin du travail	Année/Mois/Jour Heure: Minute
Pages imprimées	Pages imprimées	***Page(s)		Nombre de pages
		***/***		Pages terminées/Pages spécifiées
Couleur/N & B	Type d'impression	Couleur		Impression couleur
		Noir et blanc		Impression noir et blanc

1 Appuyez sur [MENU]. 2 Appuyez sur ou pour sélectionner Journal travaux. 3 Appuyez sur [OK]. Journal travaux s'affiche avec les numérodes de travail des travaux terminés et la liste des noms de travaux. Le type de travail et le résultat pour chaque travail sont également indiqués sous forme d'icônes. 4 Appuyez sur ou pour sélectionner le nom du travail dont vous pouze voir les détails.

0006 Détails : OK Nom du travail : 1/6 ABCDEFGHIJKLMNOPQRST... [Détails ]

5 Appuyez sur [Détails] ([Sélection de droit]). L'écran des détails du Journal travaux s'affiche.

Le journal détaillé des travaux comprend 6 pages au total. Appuyez sur 1 pour afficher la page suivante ou sur > pour revenir à la page précédente.

Appuyez sur [OK] lorsque les détails du fichier ou du dossier sont affichés pour revenir au menu Journal travaux.

0006 Détails : OK Nom du travail : 1/6 ABCDEFGHIJKLMNOPQRST... [Détails ]

Si le nom complet pour le Nom du travail n'appeara pas sur une ligne, appuyez sur [Détails] ([Sélection de droit]) pour passer à l'affichage du nom sur 3 lignes. Si le nom est supérieure à 3 lignes, vous pouvez le faire défiler en appuyant sur ou .

Details : OK ABCDEFGHIJKLMNOPQRSTU VWXYZabcdefghijklmnp qrstuwxyz1234567890

Appuyez sur [OK] lorsque l'affichage du nom est sur 3 lignes pour revenir à l'affichage sur une seule ligne.

Compteur (affichage de la valeur du compteur)

Affiche le nombre de pages imprimées.

Les options disponibles dans Compteur sont les suivantes :

• Total (Affichage du nombre total de pages imprimées)
• Couleur (Affichage du nombre de pages imprimées en couleur)
• Noir & Blanc (Affichage du nombre de pages imprimées en monochrome)

1 Appuyez sur [MENU]. 2 Appuyez sur ou pour sélectionner Compteur. 3 Appuyez sur [OK]. Le menu Compteur affiche une liste des options disponibles.

Total (affichage du nombre total de pages imprimées)

La procédure ci-après permet d'afficher uniquement le nombre total de pages imprimées. Ce nombre n'est pas modifiable.

1 Dans l'écran du menu Compteur, appuyez sur ou pour sélectionner Total. 2 Appuyez sur [OK]. L'écran Total apparaît et affiche le nombre total de pages imprimées.

Couleur (affichage du nombre de pages imprimées en couleur)

Permet de vérifier le nombre total de pages en couleur imprimées et le nombre de pages en couleur imprimées pour chacun des 12 formats de papier.

Ce nombre n'est pas modifiable.

1 Dans l'écran du menu Compteur, appuyez sur ou pour sélectionner Couleur. 2 Appuyez sur [OK]. L'écran Couleur apparaît et affiche le nombre total de pages en couleur imprimées et le nombre de pages en couleur imprimées pour 2 formats de papier.

Appuyez sur ou pour afficher le nombre de pages en couleur imprimées pour d'autres formats de papier.

Appuyez sur [OK] pour revenir au menu Compteur.

Noir & Blanc : ↑OK
Total	17000
A3	2000
A4	1000

Noir & blanc (affichage du nombre de pages imprimées en monochrome)

Permet de vérifier le nombre total de pages monochromes imprimées et le nombre de pages monochromes imprimées pour chacun des 12 formats de papier.

Ce nombre n'est pas modifiable.

1 Dans l'écran du menu Compteur, appuyez sur ou pour sélectionner Noir & Blanc. 2 Appuyez sur [OK]. L'écran Noir & Blanc apparait et affiche le nombre total de pages monochromes imprimées et le nombre de pages monochromes imprimées pour 2 formats de papier.

Appuyez sur ou pour afficher le nombre de pages monochromes imprimées pour d'autres formats de papier.

Appuyez sur [OK] pour revenir au menu Compteur.

Paramètre du papier

La procédure ci-après permet de définir le format du papier pour le bac MF et pour les bacs d'alimentation en papier.

Les options disponibles dans Paramètres du papier sont les suivantes :

• Config. by-pass (réglages bac MF) Format du papier (Réglage du format de papier pour le bac MF) Type de support (Réglage du type de papier pour le bac MF)
• Param. magasin (1 à 4) (Paramètres pour les bacs) Format du bac (1 à 4) (Définition du format du papier du bac) Type du bac (1 à 4) (Définition du type du papier du bac)
• Config. type supp. (Paramètres de type de papier)
• Réinitialise les réglages personnalisés

Param. papier

Config. by-pass 02Parammagasin1 03Parammagasin2

[Quitter]

1 Appuyez sur [MENU]. 2 Appuyez sur ou pour sélectionner Param. papier.

3 Appuyez sur [OK]. Le menu Param. papier affiche une liste des options disponibles.

Configuration by-pass (réglages bac MF)

Pour imprimer correctement sur le papier fourni par le bac MF, utilisez la procédure suivante afin de définir le format de papier et le type de support.

Remarque : L'utilisation d'un papier dont le format ne correspond pas à celui actuellement défini pour le bac MF peut entraîner un bourrage.

Format du papier (réglage du format de papier pour le bac MF)

Vous pouvez utiliser cette procédure pour définir le format du papier pouvant être fourni par le bac MF. La valeur par défaut est Letter aux États-Unis et au Canada et A4 dans les autres pays.

Pour plus de détails sur les formats de papier disponibles dans le bac MF, reportez-vous à la section Spécifications du papier à la page 3-2.

1 Dans le menu Param. papier, appuyez sur ou pour sélectionner Config. by-pass. 2 Appuyez sur [OK]. L'écran du menu Config. by-pass s'affiche. 3 Appuyez sur ou pour sélectionner Format du papier.

Config. by-pass :

Format du papier 02 Type de support

[Quitter]

Format du papier : OK

Auto (Métrique) 02 Auto (Pouce) 03 Enveloppe Monarch

4. Appuyez sur [OK]. L'écran Format du papier affiche la liste des formats de papier pouvant être fournis par le bac MF.

Les formats de papier disponibles sont les suivants :

Auto (Métrique)
Auto (Pouce)
Envelop. Monarch
Envelope #10
Envelope DL
Envelope C5
Executive
Letter-R
Letter
Legal
A4-R
A4
B5-R
B5
A3
B4
Ledger
A5
A6
B6
Envelope #9
Envelope #6
ISO B5
Perso
Envelope C4
Hagaki
Oufuku Hagaki
Oficio II
8.5x13.5
8K
16K-R
16K
Statement
Folio
Youkei 2
Youkei 4

Remarque Pour que le format de papier passe automatiquement de tailles métriques à des tailles en pouces, sélectionnez Auto (Métrique) ou Auto (Pouce).

5 Appuyez sur ou pour sélectionner le format papier souhaité. 6 Appuyez sur [OK]. Le format de papier pour le bac MF est défini et le menu Param. papier s'affiche à nouveau.

Type de support (réglage du type de papier pour le bac MF)

Vous pouvez utiliser cette procédure pour définir le type de papier pouvant être fourni par le bac MF. Le paramètre par défaut est NORMAL.

Pour plus de détails sur les types de papier que vous pouvez charger dans le bac MF, reportez-vous à la section Spécifications du papier à la page 3-2.

1 Dans le menu Param. papier, appuyez sur ou pour sélectionner Config. by-pass. 2 Appuyez sur [OK]. L'écran du menu Config. by-pass s'affiche.

3 Appuyez sur ou pour sélectionner Type de support. 4 Appuyez sur [OK]. L'écran Type de support affiche la liste des types de support pouvant être fournis par le bac MF.

Les formats de papier disponibles sont les suivants :

Normal
Transparent
Préimprimé
Étiquettes
Relié
Recyclé
Vélin
Rugueux
En-tête
Couleur
Perforé
Enveloppe
Carte
Couché
Épais
Haute qualité
PERSO 1 à 8

5 Appuyez sur ou pour sélectionner le type de support souhaité. 6 Appuyez sur [OK]. Le type de support pour le bac MF est défini et le menu Param. papier s'affiche à nouveau.

Paramètres magasin (1 à 4) (paramètres pour les bacs)

Lorsque vous chargez du papier dans le magasin à papier de l'imprimante, suivez les étapes ci-dessous pour définir le format et le type de papier.

Si le chargeur de papier en option est installé, utilisez la même procédure pour définir le format et le type de papier du magasin.

Format du bac (1 à 4) (définition du format du papier du bac)

1 Dans le menu Param. papier, appuyez sur ou pour sélectionner le magasin a papier a définir. 2 Appuyez sur [OK]. L'écran du menu Param. magasin # s'affiche.

3 Appuyez sur ou pour sélectionner Format du papier. 4 Appuyez sur [OK]. L'écran Format de papier affiche la liste des formats de papier pouvant être utilisés dans le magasin sélectionné.

Les formats de papier disponibles sont les suivants :

Auto (Métrique)
Auto (Pouce)
Letter-R
Letter
Legal
A4-R
A4
B5-R
B5
A3
B4
Ledger
A5
Oficio II
8.5x13.5
8K
16-K
16K
Statement
Folio

Remarque Pour que le format de papier passe automatiquement de tailles métriques à des tailles en pouces, sélectionnez Auto (Métrique) ou Auto (Pouce).

5 Appuyez sur ou pour sélectionner le format papier souhaité.

6 Appuyez sur [OK]. Le format de papier pour le bac est défini et le menu Param. papier s'affiche à nouveau.

Type du bac (1 à 4) (définition du type du papier du bac)

L'attribution d'un type de papier (normal, recyclé, etc.) à un bac à papier permet ensuite de sélectionner ce type dans le pilote d'imprimante. Le type de papier par défaut est Normal pour tous les bacs.

Pour plus de détails sur les types de papier disponibles dans un magasin, reportez-vous à la section Spécifications du papier à la page 3-2.

1 Dans le menu Param. papier, appuyez sur ou pour sélectionner le bac à définir. 2 Appuyez sur [OK]. L'écran du menu Param. magasin # s'affiche. # indique le numéro du magasin installé dans l'imprimante (1 à 4).

3 Appuyez sur ou pour sélectionner Type de support. 4 Appuyez sur [OK]. L'écran Type de support affiche la liste des types de support pouvant être utilisés avec le bac sélectionné. Les types de support disponibles sont les suivants :

Normal
Préimprimé
Relié
Recyclé
Rugueux
Vélin
En-tête
Couleur
Perforé
Épais
Haute qualité
PERSO 1 à 8

5 Appuyez sur ou pour sélectionner le type de support souhaité. 6 Appuyez sur [OK]. Le type de support pour le bac est défini et le menu Param. papier s'affiche à nouveau.

Configuration type supp (paramètres de type de papier)

Vous définissez l'épaisseur du papier en sélectionnant un grammage. Cela vous permet de définir l'épaisseur du papier pour chaque type de support pouvant être utilisé sur l'imprimante. Pour le papier personnalisé enregistré dans l'imprimante (jusqu'à 8), vous pouvez spécifier l'épaisseur du papier et l'autorisation d'impression recto-verso.

Pour les réglages normaux, reportez-vous à la section Réglage de l'épaisseur du papier à la page 4-52. Pour les réglages du papier personnalisé, reportez-vous à la section Paramètres du papier personnalisé à la page 4-53.

Réglage de l'épaisseur du papier

Vous définissez l'épaisseur du papier en sélectionnant un grammage.

Les grammages disponibles sont les suivants (fournis à titre indicatif)

Très écais (OHP)

Épais 3 (163 à 220 g/m²)

Épais 2 (128 à 163 g/m²)

Épais 1 (105 à 128 g/m²)

Normal 3 (90 à 105 g/m²)

Normal 2 (75 à 90 g/m²)

Normal 1 (60 à 75 g/m²)

Fin (60 à 64 g/m²)

Modifiez le grammage de chaque type de support pour un résultat d'impression optimal. Ci-dessous une liste des paramètres par défaut pour chaque type de support.

Type de support	Grammage du papier
Normal	Normal 2
Transparent	Très lourd
Préimprimé	Normal 2
Étiquettes	Épais 1
Relié	Normal 3
Recyclé	Normal 2
Rugueux	Normal 3
Vélin	Fin
En-tête	Normal 2
Couleur	Normal 2
Perforé	Normal 2
Enveloppe	Épais 2
Carte	Épais 2
Couché	Normal 3
Épais	Épais 2
Haute qualité	Normal 2
PERSO 1 à 8	Normal 2

Utilisez la procédure ci-dessous pour définir le grammage.

(Pour la procédure de réglage des grammages du papier personnalisés (PERSO 1 à 8), reportez-vous à la section Paramètres du papier personnalisé à la page 4-53).

1 Dans le menu Param. papier, appuyez sur ou pour sélectionner Config type supp. 2 Appuyez sur [OK]. L'écran Type de support affiche la liste des types de support pouvant être utilisés avec l'imprimante.

3 Appuyez sur ou pour sélectionner le type de support pour lequel vous pouze définir le grammage. 4 Appuyez sur [OK]. Un menu s'affiche pour le support sélectionné.

5 Appuyez sur ou pour sélectionner Epaisseur supp.. 6 Appuyez sur [OK]. L'écran Épaisseur supp. affiche la liste des grammages pouvant être utilisés avec l'imprimante.

7 Appuyez sur ou pour sélectionner le grammage souhaité. 8 Appuyez sur [OK]. Le grammage est défini et l'écran Config type supp s'affiche.

Paramètres du papier personnalisé

Ce réglage spécifique le grammage du papier personnelisé sélectionné et l'autorisation de l'impression recto-verso.

Utilisez la procédure ci-dessous pour définir le grammage du papier personnelisé.

1 Dans le menu Param. papier, appuyez sur ou pour sélectionner Config type supp. 2 Appuyez sur [OK]. L'écran Type de support affiche la liste des types de support pouvant être utilisés avec l'imprimante.

3 Appuyez sur ou pour sélectionner le papier personnalisé (PERSO 1 à 8) pour lequel vous pouvez définir le grammage.

PERSO 1: OK
01 Épaisseur supp.
02 Recto verso
[Quitter]

Épaisseur supp.: OK
01 Trés épais
02 * Épais 3
03 Épais 2

Config type supp: OK
01 Normal
02 Transparent
03 Préimprimé
[Quitter]

PERSO 1: OK
01 Épaisseur supp.
02 Recto versus [Quitter]

Recto verso : OK
01\*Autoriser
02 Interdire

4 Appuyez sur [OK]. Un menu s'affiche pour le support sélectionné. 5 Appuyez sur ou pour sélectionner Epaisseur supp.. 6 Appuyez sur [OK]. L'écran Épaisseur supp. affiche la liste des grammages pouvant être utilisés avec l'imprimante. 7 Appuyez sur ou pour sélectionner le grammage souhaité. 8 Appuyez sur [OK]. Le grammage est défini et l'écran Config type supp s'affiche.

Utilisez la procédure suivante pour spécifier si l'impression recto-verso est autorisée avec le papier personnalisé.

1 Dans le menu Param. papier, appuyez sur ou pour sélectionner Config type supp. 2 Appuyez sur [OK]. L'écran Type de support affiche la liste des types de support pouvant être utilisés avec l'imprimante.

3 Appuyez sur ou pour sélectionner le papier personnalisé (PERSO 1 à 8) pour lequel vous pouvez définir l'autorisation d'impression recto-verse. 4 Appuyez sur [OK]. Un menu s'affiche pour le support sélectionné.

5 Appuyez sur ou pour sélectionner Recto versus. 6 Appuyez sur [OK]. L'écran Recto verso affiche la liste des grammages pouvant être utilisés avec l'imprimante. 7 Appuyez sur ou pour spécifier si l'impression recto-verse est autorisée.

Réinit. rég. papier
Étes-vous sûr ?
[ Oui ] [ Non ]

8 Appuyez sur [OK]. L'autorisation d'impression recto-verso est définie et l'écran Config type supp s'affiche.

Réinitialisation régulière papier (réinitialise les réglages personnalisés)

Réinitialise tous les réglages spécifiés à la section Config type supp (Paramètres de type de papier) à la page 4-51.

1 Dans le menu Param. papier, appuyez sur ou pour sélectionner Réinit. rég. papier. 2 Appuyez sur [OK]. Un écran de confirmation s'affiche.

3 Appuyez sur [Oui] ([Sélection de gauche]). Le message Terminé. s'affiche et le menu Param. papier apparaît à nouveau. L'appui sur [Non] ([Sélection de droit]) renvoie au menu Param. papier sans réinitialiser les réglages personnalisés.

Param. impr.

Ces réglages spécifiques les paramètres d'impression suivants : source d'alimentation du papier, mode d'alimentation du papier, impression recto-verso, annulation A4/LTR, mode émulation, mode couleur, qualité d'impression et définition de la pagination.

Source de papier (sélection de la source d'alimentation du papier) Mode alim papier (Sélection de la source d'alimentation du papier) - Recto verso (Configuration de l'impression recto-verso) - Sortie papier (Sélection de l'emplacement de sortie) Ann. A4/Letter (Non prise en compte de la différence entre les formats A4 et Letter) - Param. émulation (Définition de l'émulation) Mode couleurs (Sélection de l'impression couleur ou monochrome) - Qualité d'impression (Sélection du mode EcoPrint) Param. page (Définition de la pagination)

1 Appuyez sur [MENU]. 2 Appuyez sur ou pour sélectionner Param. impr.. 3 Appuyez sur [OK]. Le menu Param. impr. affiche une liste des options disponibles.

Source de papier (sélection de la source d'alimentation du papier)

Vous pouvez sélectionner la source par défaut d'alimentation du papier. Les évventuels chargeurs optionnels installés peuvent également être choisis en tant que source papier par défaut.

1 Dans le menu Param. impr., appuyez sur ou pour sélectionner Source de papier. 2 Appuyez sur [OK]. L'écran Source de papier affiche une liste des sources de papier disponibles.

Les sources de papier disponibles sont les suivantes :

Bac MF

Magasin 1,2 (magasin à papier standard de l'imprimante)

Magasin 3,4 (chargeurs de papier en option (seuls les chargeurs de papier installés sont affichés))

3 Appuyez sur ou pour sélectionner la source de papier souhaitée. 4 Appuyez sur [OK]. La source de papier est définie et le menu Param. expr. s'affiche à nouveau.

Mode d'alimentation du papier (sélection de la source d'alimentation du papier)

Ce mode spécifique commente le papier est chargé une fois que la source d'alimentation du papier et le type de papier ont été choisis. Si Auto est sélectionné, l'imprimante recherche une source d'alimentation du papier qui correspond au format et au type de papier et le papier est ensuite formé à partir de cette source. Si Fixé est sélectionné et s'il n'y a pas de source d'alimentation de papier correspondante, le traitement continue comme indiqué par Erreur papier pour Gestion erreurs. Pour plus d'informations sur l'alimentation du papier lorsque Fixé est sélectionné, reportez-vous à la section Erreur papier (Paramètres de détection pour les erreurs de format et type de papier lorsque la source de papier est fixe) à la page 4-81. Le paramètre par défaut est Automatique. Pour modifier les paramètres, suivez les étapes ci-après.

1 Dans le menu Param. impr., appuyez sur ou pour sélectionner Mode alim papier. 2 Appuyez sur [OK]. L'écran Mode alim papier affiche la liste des options d'alimentation du papier disponibles.

3 Appuyez sur ou pour sélectionner le mode d'alimentation du papier souhaité. 4 Appuyez sur [OK]. Le mode d'alimentation du papier est défini et le menu Param. impr. s'affiche à nouveau.

Lorsque le papier est épuisé pendant l'impression

Lorsque Mode alim papier est réglé sur Corrigé, si le papier dans le magasin vient à manquer pendant l'impression, Aj. papier au mag. 1. s'affiche et l'imprimante se met en attente. Dans ce cas, remettez du papier dans le bac vide ou utilisez la procédure ci-dessous pour imprimer à partir d'une autre source de papier.

1 Lorsque Aj. papier au mag. 1. est affiché, appuyez sur [Alt.] ([Sélection de gauche]). Le menu Alternative s'affiche. 2 Appuyez sur ou pour sélectionner la source d'alimentation du papier et le format papier souhaités.

Un autre bac en option ou le format de papier pouvant être actuellement fourni à partir du bac MF apparait à chaque pression sur ou .

3 Appuyez sur [OK]. L'impression continue.

Recto verso (configuration de l'impression recto-verse)

En utilisant l'unité recto-verse, vous pouvez imprimer automatiquement sur les deux faces du papier. L'unité recto-verse est montée au-dessous de l'imprimante.

L'impression recto-verse est disponible uniquement pour les types de support pouvant être fournis à partir de l'un des bacs.

L'impression recto-verse est disponible pour les types de papier (support) suivants :

NORMAL

PREIMPRIME

RELIE

RECYCLÉ

RUGUEUX

EN-TÉTE

COULEUR

COUCHÉ

PERFORÉ

HAUTE QUALITÉ

Remarque : L'impression recto-verso est également possible à partir du bac MF. Si le format et le type du papier alimenté depuis le bac MF ne correspondent pas à ceux du magasin désigné comme source de papier, un bourrage risque de se produire.

Modes de reliure

La reliure désigne la façon dont les pages imprimées sont réunies (par collage, agrafage, etc.) pour constituer un livre. Il existe deux types de reliure : par le bord long, où les pages sont reliées le long de leur bord long, et par le bord court, où elles sont reliées le long de leur bord court. Lors de la sélection du type de reliure, il est également nécessaire de prendre en compte l'orientation de la page imprimée. Vous pouvez utiliser ces deux types de reliure que vous travailliez en orientation paysage ou portrait.

En mode recto-verso, les types de reliure disponibles varient selon l'orientation de l'impression. Il existe quatre types de reliure : (1) portrait bord long, (2) portrait bord court, (3) paysage bord long et (4) paysage bord court. L'illustration ci-dessous montre ces méthodes de reliure.

1 Dans le menu Param. impr., appuyez sur ou pour sélectionner Recto verso. 2 Appuyez sur [OK]. L'écran Recto verso apparaît et affiche la liste des modes d'impression recto-verso disponibles.

3 Appuyez sur ou pour sélectionner le mode d'impression recto-verso souhaité.

Les modes de reliure suivants défilent à l'écran :

Inactif (valeur par défaut)

Bord court

Bord long

La sélection de Désactivé désactive l'impression recto-verse.

4 Appuyez sur [OK]. Le mode d'impression recto-verse est défini et le menu Param. impr. s'affiche à nouveau.

Sortie papier (sélection de l'emplacement de sortie)

Ce paramètre peut être spécifique quand un module de finition de document optionnel est installé.

Vous pouvez sélectionner si les travaux d'impression doivent être sortis dans le bac supérieur de l'imprimante, ou dans le module de finition ou la boîte aux lettres optionnels.

Remarque L'écran varie en fonction des options installées.

1 Dans le menu Param. impr., appuyez sur ou pour sélectionner Sortie papier. 2 Appuyez sur [OK]. L'écran Sortie papier s'affiche avec les emplacements de sortie disponibles.

Remarque L'écran illustré s'affiche quand un module de finition de document 3 000 feuilles est installé.

3 Appuyez sur ou pour sélectionner l'emplacement de sortie souhaité.

Les emplacements de sortie disponibles sont les suivants :

Module de finition de document 3 000 feuilles installé

PltSup F dessous (par défaut)

Plt A F dessous

Plt B F dessus

Plt B F dessous

Plt C F dessus

Plt C F dessous
Plt 1 F dessus*
Plt 1 F dessous*
Plt 2 F dessus*
Plt 2 F dessous*
Plt 3 F dessus*
Plt 3 F dessous*
Plt 4 F dessus*
Plt 4 F dessous*
Plt 5 F dessus*
Plt 5 F dessous*
Plt 6 F dessus*
Plt 6 F dessous*
Plt 7 F dessus*
Plt 7 F dessous*

*Bac de la boîte aux lettres optionnelle

Module de finition de document installé

PltSup F dessous Finiss. Fdessus Finiss. Fdessous

4 Appuyez sur [OK]. L'emplacement de sortie sélectionné est stocké et le menu Param impr s'affiche à nouveau.

Ann. a4/letter (non prise en compte de la différence entre les formats A4 et letter)

Lorsque la valeur Activé est attribuée à l'option Ann. A4/Letter depuis le panneau de commande, l'imprimante ignore la différence qui existe entre les formats A4 et Letter. L'impression se poursuit sans message d'erreur, et ce même si le format réel du papier contenu dans le bac diffère de celui utilisé pour la mise en page du travail.

Par défaut, cette fonction est activée.

1 Dans le menu Param. impr., appuyez sur ou pour sélectionner Ann. A4/Letter. 2 Appuyez sur [OK]. L'écran Ann. A4/Letter affiche les réglages du mode d'alimentation du papier partagé.

Ann. A4/Letter : ⇌OK
01* Désactivement
02 Activé

3 Appuyez sur ou pour sélectionner le mode d'alimentation du papier partagé souhaité. 4 Appuyez sur [OK]. Le mode d'alimentation du papier partagé est défini et le menu Param. impr. s'affiche à nouveau.

Param. émulation (définition de l'émulation)

Vous pouvez modifier le mode d'émulation de l'interface courante. Utilisez la procédure ci-dessous pour sélectionner le mode.

1 Dans le menu Param. impr., appuyez sur ou pour sélectionner Param. émulation. 2 Appuyez sur [OK]. L'écran du menu Param. émulation s'affiche.

3 Appuyez sur ou pour sélectionner Emulation. 4 Appuyez sur [OK]. L'écran Émulation affiche une liste des émulations disponibles.

Les émulations disponibles sont les suivantes :

PCL6
KPDL
KPDL(Auto)

5. Appuyez sur ou pour sélectionner l'émulation souhaitée. 6. Appuyez sur [OK]. L'émulation est définie et le menu Param. impr. s'affiche à nouveau.

Rapport erreur (impression d'erreurs KPDL)

L'imprimante peut imprimer des descriptions d'erreurs survenant lors d'une émulation KPDL. Par défaut, ce paramètre est Activé : l'imprimante n'imprime aucune description d'erreur KPDL.

IMPORTANT Ce réglage s'affiche uniquement lorsque KPDL ou KPDL (Auto) est sélectionné pour l'émulation.

1 Dans le menu Param. impr., appuyez sur ou pour sélectionner Param. émulation. 2 Appuyez sur [OK]. L'écran du menu Param. émulation s'affiche.

3 Appuyez sur ou pour sélectionner Rpt erreur KPDL. 4 Appuyez sur [OK]. L'écran Rpt erreur KPDL s'affiche.

5 Appuyez sur ou pour sélectionner si les rapports sont imprimés. 6 Appuyez sur [OK]. Le réglage de l'impression du rapport d'erreur est défini et le menu Param. impr. s'affiche à nouveau.

Mode couleurs (sélection de l'impression couleur ou monochrome)

Pendant l'exécution de l'impression au niveau de l'imprimante, vous pouvez sélectionner le mode couleur ou le mode monochrome. Par défaut, l'imprimante est réglée sur le mode couleur.

1 Dans le menu Param. impr., appuyez sur ou pour sélectionner Mode couleurs. 2 Appuyez sur [OK]. L'écran Mode couleurs s'affiche.

3 Appuyez sur ou pour sélectionner le mode couleur souhaité. 4 Appuyez sur [OK]. Le mode couleur est défini et le menu Param. impr. s'affiche à nouveau.

Qualité d'impression (sélection du mode ecoprint)

En activant le mode EcoPrint, vous pouvez réduire la quantité de toner utilisée durant l'impression. Il est conseillé d'utiliser le mode EcoPrint pour les impressions d'essai ou dans d'autres situations qui ne nécessitent pas une impression de haute qualité, car les images imprimées dans ce mode peuvent être légèrement plus grossières qu'avec une impression en résolution standard.

Utilisez la procédure ci-dessous pour sélectionner le mode EcoPrint. Le paramètre par défaut est Désactivé.

1 Dans le menu Param. impr., appuyez sur ou pour sélectionner Qualité impr.. 2 Appuyez sur [OK]. Le menu Qualité impr. s'affiche.

3 Appuyez sur ou pour sélectionner EcoPrint. 4 Appuyez sur [OK]. L'écran EcoPrint s'affiche.

5 Appuyez sur ou pour sélectionner le mode EcoPrint. 6 Appuyez sur [OK]. Le mode EcoPrint est défini et le menu Qualité expr. s'affiche à nouveau.

Param. page (définition de la pagination)

Dans le menu Param. page, vous pouvez définir le nombre de copies, l'orientation de la page ainsi que d'autres paramètres liés à la pagination. Les options disponibles dans Param. page sont les suivantes :

• Copies (Nombre de copies)
• Orientation (Orientation de l'impression) A4 étendu (Espacement A4 étendu) XPS ajust. à page (Ajustement de la taille d'impression de fichier XPS)
• Format TIFF/JPEG (Ajustement de la taille d'impression de fichier TIFF/JPEG)

1 Dans le menu Param. impr., appuyez sur ou pour sélectionner Param. page. 2 Appuyez sur [OK]. L'écran du menu Param. page s'affiche.

Vous pouvez définir le nombre de copies de chaque page à imprimer pour l'interface en cours.

1 Dans le menu Param. page, appuyez sur ou pour sélectionner Copies. 2 Appuyez sur [OK]. L'écran Copies s'affiche.

3 Utilisez les touches fléchées pour définir le nombre de copies.

Appuyez sur ou pour augmenter ou diminuer la valeur soulignée par le curseur clignotant.

Utilisez les touches et pour déplacer le curseur vers la droite et la gauche.

4 Appuyez sur [OK]. Le réglage est mémorisé et le menu Param. page s'affiche à nouveau.

Orientation (orientation de l'impression)

Vous choisissez l'orientation portrait (vertical) ou paysage (horizontal).

1 Dans le menu Param. page, appuyez sur ou pour sélectionner Orientation. 2 Appuyez sur [OK]. L'écran Orientation s'affiche.

3 Appuyez sur ou pour sélectionner l'orientation souhaitée. 4 Appuyez sur [OK]. L'orientation est définie et le menu Param. page s'affiche à nouveau.

A4 étendu (espacement A4 étendu)

Lorsqu'il est défini sur Activé, ce mode vous permet d'augmenter le nombre maximal de caractères qu'il est possible d'imprimer sur une ligne de page A4 (78 caractères avec un espacement de 10 cpp) et Letter (80 caractères avec un espacement de 10 cpp). Ce paramètre s'applique uniquement en émulation PCL 6.

1 Dans le menu Param. page, appuyez sur ou pour sélectionner A4 étendu. 2 Appuyez sur [OK]. L'écran A4 étendu s'affiche.

3 Appuyez sur ou pour sélectionner si le mode A4 étendu est activé. 4 Appuyez sur [OK]. Le réglage du mode étendu est défini et le menu Param. page s'affiche à nouveau.

Ajustement de la taille d'impression de fichier XPS

Sélectionnez Activé pour ce réglage afin d'agrandir ou de réduire les fichiers XPS en fonction de la zone d'impression pendant l'impression.

1 Dans le menu Param. page, appuyez sur ou pour sélectionner XPS ajust. à page. 2 Appuyez sur [OK]. L'écran XPS ajust. à page s'affiche.

3 Appuyez sur ou pour sélectionner le mode d'ajustement XPS à la page. 4 Appuyez sur [OK]. Le réglage d'ajustement XPS à la page est défini et le menu Param. page s'affiche à nouveau.

Format TIFF/JPEG OK

Format du papier 02 Résolution image 03 Résolution impr.

FormatTIFF/jpeg(ajustement de la taille d'impression de fichiertiff/jpeg)

Utilisez ce réglage pour sélectionner la méthode d'impression utilisée lorsque les fichiers TIFF ou JPEG sont imprimés directement.

1 Dans le menu Param. page, appuyez sur ou pour sélectionner Format TIFF/JPEG. 2 Appuyez sur [OK]. L'écran Format TIFF/JPEG s'affiche.

Les options disponibles dans Format TIFF/JPEG sont les suivantes : Format du papier (par défaut)

Les images sont redimensionnées afin de correspondre au format du papier lors de l'impression.

Résolution image

Les fichiers images sont imprimés à la résolution spécifique dans les informations de résolution. Les images sans informations de résolution sont imprimées en utilisant le réglage Format du papier.

Résolution d'impression.

Les images sont imprimées en utilisant une correspondance de 1 à 1 entre les pixels du fichier image et les points imprimés. Par exemple, la taille d'impression d'un fichier image de 600 × 300 pixels est de 1 pouce x 1/2 pouce.

3 Appuyez sur ou pour sélectionner si le mode Format TIFF/JPEG est activé. 4 Appuyez sur [OK]. Le réglage du Format TIFF/JPEG est défini et le menu Param. page s'affiche à nouveau.

Remarque Les images sont automatiquement pivotées pendant l'impression pour obtenir la meilleure correspondance entre l'aspect du fichier image et le papier utilisé pour l'impression.

Réseau (paramètres réseau)

Cette imprimante prend en charge les protocoles TCP/IP (IPv4) et TCP/IP (IPv6).

IP est l'abréviation d'Internet Protocol (protocole Internet). Cette imprimante utilise habituellement le protocole TCP/IP (IPv4), mais elle fournit également un réglage à part pour l'IP de future génération, IPv6.

Le TCP/IP (IPv4) utilise des adresses IP de 32 bits, mais la croissance rapide du nombre d'utilisateurs d'Internet a entraîné un manque d'adresses IP. L'IPv6 a été développé pour étendre la gamme des adresses IP disponibles en utilisant des adresses IP à 128 bits.

Les options disponibles dans Paramètres réseau sont les suivantes :

• TCP/IP (Activer/désactiver TCP/IP)
• Param. IPv4 (paramètres TCP/IP IPv4)
• Param. IPv6 (paramètres TCP/IP IPv6)

Remarque : Vérifiez la sélection des paramètres du réseau avec votre administrateur réseau. Lorsque tous les réglages concernant le réseau ont été effectués, mettez la machine hors tension, puis à nouveau sous tension. Cette opération est obligatoire pour que les réglages soient pris en compte !

Réseau :

01 Configuration TCP/IP

[Quitter]

Config. TCP/IP :

01 TCP/IP

02 Param. IPv4

03Param. IPv6 [Quitter]

1 Dans le menu Param. impr., appuyez sur ou pour sélectionner Réseau. 2 Appuyez sur [OK]. Le menu Réseau s'affiche.

3 Sélectionnez Config. TCP/IP et appuyez sur [OK]. L'écran du menu Config. TCP/IP s'affiche.

Le système TCP/IP se réfère au système Internet qui possède une structure à 5 couches composée de la couche d'interface, de la couche de liaison, de la couche réseau (IP), de la couche de transport (TCP/UDP) et de la couche d'application.

La couche d'interface est une couche clé dans le système TCP/IP qui fournit une interface abstraite indépendante de la liaison (ligne de communication : relais de trames, Ethernet, etc.) au module IP (couche IP). Cela signifie que le module IP peut utiliser cette interface abstraite (indépendante du type de liaison) pour échanger les paquets IP dans les deux sens avec la couche de liaison.

1 Dans le menu Config. TCP/IP, appuyez sur ou pour sélectionner TCP/IP. 2 Appuyez sur [OK]. L'écran TCP/IP s'affiche.

3 Appuyez sur ou pour sélectionner si TCP/IP est activé. 4 Appuyez sur [OK]. Le réglage TCP/IP est défini et le menu Config. TCP/IP s'affiche à nouveau.

Param. IPV4 (paramètres tcp/ip IPV4)

Sélectionnez les paramètres pour TCP/IP (IPv4).

1 Dans le menu Config. TCP/IP, appuyez sur ou pour sélectionner Param. IPv4. 2 Appuyez sur [OK]. L'écran du menu Param. IPv4 s'affiche.

Les options disponibles dans les paramètres TCP/IP (IPv4) sont les suivantes :

DHCP (Paramètres DHCP) - Auto-IP (configuration IP automatique) - Adresse IP (Paramètres adresse IP) - Masque sous-réseau (Paramètres du masque de sous-réseau) - Passerelle défaut (Paramètres de la passerelle) - Bonjour (Paramètres Bonjour)

IMPORTANT Les options de menu DHCP, adresse IP, masque de sous-réseau, passerelle et Bonjour pour TCP/IP (paramètres IPv4) sont affichées lorsque TCP/IP est activé.

DHCP (paramètres DHCP)

DHCP (Dynamic Host Configuration Protocol) est le protocole qui attribue les informations nécessaires pour établir une connexion réseau lorsqu'un hôte tente de se connecter au réseau (Internet). Ces informations comprennent l'adresse IP du nœud local et le routeur par défaut (le routeur dans le propre système de réseau de l'hôte) et le serveur DNS (Domain Name System). DHCP est une extension du protocole de démarrage BOOTP (Bootstrap).

1 Dans le menu Param. IPv4, appuyez sur ou pour sélectionner DHCP. 2 Appuyez sur [OK]. L'écran DHCP s'affiche.

3 Appuyez sur ou pour sélectionner si DHCP est activé. 4 Appuyez sur [OK]. Le réglage DHCP est défini et le menu Param. IPv4 s'affiche à nouveau.

Auto-IP (configuration IP automatique)

Ce protocole est utilisé pour l'affectation automatique d'une adresse IP lorsque vous vous connectez à un petit réseau qui ne dispose pas de serveur DHCP. Sélectionnez une adresse dans l'intervalle 169.254.0.1 - 169.254.255.254, et si aucun autre périphérique du réseau n'utilise cette adresse, elle vous sert d'adresse.

1 Dans le menu Param. IPv4, appuyez sur ou pour sélectionner Auto-IP. 2 Appuyez sur [OK]. L'écran Auto-IP s'affiche.

3 Appuyez sur ou pour sélectionner si IP automatique est activé. 4 Appuyez sur [OK]. Le paramètre IP automatique est défini et le menu Param. IPv4 s'affiche à nouveau.

Adresse IP (paramètres adresse IP)

Une adresse IP est l'adresse du périphérique réseau (comme un ordinateur) et elle est incluse dans les paquets IP selon les besoins pour l'envoi et la réception des données Internet (paquets IP). Les adresses IP peuvent être des adresses de destination ou des adresses sources.

Plus particulièrement, une adresse IP est une chaîne de bits composée d'une adresse d'hôte (ou section d'hôte) qui identifie un ordinateur (hôte) connecté à Internet et une adresse réseau (ou section réseau) qui identifie le réseau auquel appartient l'ordinateur (ou plus spécifique, l'interface réseau de l'ordinateur). Des chaînes de bits (adresses IP) qui sont uniques sur tout Internet sont attribuées à chaque ordinateur ou interface.

Les adresses IP actuellement utilisées sur Internet (IPv4) possèdent une longueur fixe de 32 bits.

Remarque : Lorsque vous saisissez l'adresse IP, assurez-vous que l'option DHCP est réglée sur Désactivé.

1 Dans le menu Param. IPv4, appuyez sur ou pour sélectionner Adresse IP. 2 Appuyez sur [OK]. L'écran Adresse IP s'affiche.

Utilisez les touches fléchées pour définir l'adresse IP.

Appuyez sur ou pour augmenter ou diminuer la valeur soulignée par le curseur clignotant. Vous pouvez désirer n'importe quelle valeur entre 000 et 255. Utilisez les touches et pour déplacer le curseur vers la droite et la gauche. 4 Appuyez sur [OK]. L'adresse IP est mémorisée et le menu Param. IPv4 s'affiche à nouveau.

Masque sous-réseau. (paramètres du masque de sous-réseau)

Le masque de sous-réseau est une manière d'augmenter la section adresse réseau d'une adresse IP.

Un masque de sous-réseau représenté toutes les sections adressées réseau par un 1 et toutes les sections adressées hôte par un 0. Le nombre de bits dans le préfixe indique la longueur de l'adresse réseau. Le terme "préfixe" se réfère à chaque chose qui est ajoutée au début et, dans ce contexte, il indique la première section de l'adresse IP.

Lorsqu'une adresse IP est écrite, la longueur de l'adresse réseau peut être indiquée par la longueur du préfixe après une barre oblique vers l'avant (/). Par exemple, "24" dans l'adresse "133.210.2.0/24". De cette manière, "133.210.2.0/24" indique l'adresse IP "133.210.2.0" avec un préfixe de 24 bits (section réseau).

Cette nouvelle section adresse réseau (faisant partie à l'origine de l'adresse hôte), rendue possible par le masque de sous-réseau, est appelée adresse de sous-réseau.

Remarque : Lorsque vous saisissez le masque de sous-réseau, assurez-vous que l'option DHCP est réglée sur Désactivé.

1 Dans le menu Param. IPv4, appuyez sur ou ∇ pour sélectionner Masque sous-réseau. 2 Appuyez sur [OK]. L'écran Masque sous-réseau s'affiche.

3 Utilisez les touches fléchées pour définir le masque de sous-réseau.

Appuyez sur ou pour augmenter ou diminuer la valeur soulignée par le curseur clignotant. Vous pouvez désirer n'importe quelle valeur entre 000 et 255.

Utilisez les touches et pour déplacer le curseur vers la droite et la gauche.

4 Appuyez sur [OK]. Le masque de sous-réseau est mémorisé et le menu Param. IPv4 s'affiche à nouveau.

Passerelle déf. (paramètres de la passerelle)

La passerelle se réfère en général à un dispositif de conversion de protocole utilisé pour permettre l'interconnexion des réseaux ayant des protocoles différents.

Par exemple, un dispositif de "passerelle" est nécessaire pour connecter un réseau fermé différent (utilisant son propre protocole) au réseau ouvert Internet (utilisant TCP/IP).

En installant une passerelle, les protocoles de communication et les modes d'affichage des données sur les différents réseaux sont rendus compatibles.

Sur les réseaux TCP/IP, le terme passerelle est utilisé pour désigner les routeurs.

Remarque : Avant de saisir la passerelle, assurez-vous que l'option DHCP est réglée sur Désactivé.

1 Dans le menu Param. IPv4, appuyez sur ou pour sélectionner Passerelle déf.. 2 Appuyez sur [OK]. L'écran Passerelle déf. s'affiche.

3 Utilisez les touches fléchées pour définir la passerelle par défaut. Appuyez sur ou pour augmenter ou diminuer la valeur soulignée par le curseur clignotant. Vous pouvez désirer n'importe quelle valeur entre 000 et 255. Utilisez les touches et pour déplacer le curseur vers la droite et la gauche. 4 Appuyez sur [OK]. La passerelle par défaut est mémorisée et le menu Param. IPv4 s'affiche à nouveau.

Paramètres bonjour

Bonjour (aussi connu sous le nom de réseau sans configuration) est un service qui détecte automatiquement les ordinateurs, les périphériques et les services sur un réseau IP.

Puisqu'un protocole IP standard industriel est utilisé, Bonjour permet aux périphériques de se reconnaître automatiquement sans spécification d'adresse IP ou sans définir de serveur DNS.

Bonjour envoie et reçoit également les paquets réseau sur le port UDP 5353. Si un pare-feu est activé, l'utilisateur doit vérifier que le port UDP 5353 est toujours ouvert afin que Bonjour fonctionne correctement. Certains pare-feu sont régles pour rejeter uniquement certains paquets Bonjour. Si Bonjour ne fonctionne pas de manière stable, vérifiez les paramètres du pare-feu et assurez-vous que Bonjour est enregistré dans la liste d'exceptions et que les paquets Bonjour sont acceptés. Si vous installez Bonjour sur Windows XP Service Pack 2 ou supérieur, le pare-feu de Windows sera réglé correctement pour Bonjour.

1 Dans le menu Param. IPv4, appuyez sur ou pour sélectionner Bonjour.

2 Appuyez sur [OK]. L'écran Bonjour s'affiche. 3 Appuyez sur ou pour sélectionner si la détection automatique est activée. 4 Appuyez sur [OK]. Le réglage de détection automatique est défini et le menu Param. IPv4 s'affiche à nouveau.

Param. IPV6 (paramètres tcp/ip IPV6)

Sélectionnez les paramètres pour TCP/IP (IPv6).

TCP/IP (IPv6) se base sur le protocole Internet actuel, TCP/IP (IPv4). L'IPv6 est la future génération du protocole Internet et il étend l'espace d'adresse disponible pour résoudre le problème du manque d'adresses lié à l'IPv4. Ce nouveau protocole permet également d'introduire d'autres améliorations comme une fonctionnalité de sécurité supplémentaire et la capacité de hiérarchiser la transmission de données.

1 Dans le menu Config. TCP/IP, appuyez sur ou ▽ pour sélectionner Param. IPv6. 2 Appuyez sur [OK]. L'écran du menu Param. IPv6 s'affiche.

Les options disponibles dans les paramètres TCP/IP (IPv6) sont les suivantes :

• TCP/IP (IPv6) (Active/désactiver TCP/IP (IPv6))
• RA(Stateless) (Paramètres RA (Stateless))
• DHCPv6 (Paramètres DHCPv6)

IMPORTANT Les options de menu RA (Stateless) et DHCPv6 pour TCP/IP (IPv6) sont affichées lorsque TCP/IP (IPv6) est activé.

Tcp/ip(ipv6) (activer/désactiver tcp/ip (IPV6))

Spécifiez si TCP/IP (IPv6) est utilisé.

1 Dans le menu Param. IPv6, appuyez sur ou pour sélectionner TCP/IP (IPv6). 2 Appuyez sur [OK]. L'écran TCP/IP (IPv6) s'affiche.

Appuyez sur ou pour sélectionner si TCP/IP (IPv6) est activé.

Appuyez sur [OK]. Le réglage TCP/IP (IPv6) est défini. Le menu Param. IPv6 s'affiche à nouveau.

Ra(Stateless) (paramètres RA (stateless))

Le routeur IPv6 communique (transmet) les informations comme le préfixe d'adresse global en utilisant l'ICMPv6. Cette information est le Router Advertisement (RA).

ICMPv6 signifie Internet Control Message Protocol (protocole de message de contrôle sur Internet) et il s'agit d'une norme IPv6 définie dans la RFC 2463 "Internet Control Message Protocol (ICMPv6) for the Internet Protocol Version 6 (IPv6) Specification".

1 Dans le menu Param. IPv6, appuyez sur ou pour sélectionner RA (Stateless). 2 Appuyez sur [OK]. L'écran RA (Stateless) s'affiche. 3 Appuyez sur ou pour sélectionner si RA (Stateless) est activé. 4 Appuyez sur [OK]. Le réglage RA (Stateless) est défini et le menu Param. IPv6 s'affiche à nouveau.

DHCPV6 (paramètres DHCPV6)

Le DHCPv6 est la Future generation du protocole de configuration d'hote dynamique pour Internet et il prend en charge l'IPv6. Il estend le protocole de demarrage BOOTP qui definit les protocoles utilisés pour le transfert des informations de configuration aux hotes du réseau.

Le DHCPv6 permet au serveur DHCP d'utiliser ses fonctionnalités étendues pour envoyer des paramètres de configuration à un nœud IPv6. Puisque les adresses réseau qui peuvent être utilisées sont attribuées automatiquement, la charge de gestion du nœud IPv6 est réduite dans les systèmes où l'administrateur doit exercer un contrôle étroit sur l'attribution d'adresse IP.

1 Dans le menu Param. IPv6, appuyez sur ou pour sélectionner DHCPv6. 2 Appuyez sur [OK]. L'écran DHCPv6 s'affiche.

3 Appuyez sur ou pour sélectionner si DHCPv6 est activé. 4 Appuyez sur [OK]. Le réglage DHCPv6 est défini et le menu Param. IPv6 s'affiche à nouveau.

Périph commun (sélection/réglage des périphériques communs)

Sélectionne/règle toutes les fonctions de cette imprimante.

Les options disponibles Périphériques communs sont les suivantes :

• Langue (Sélection de la langue des messages)
• Paramètres date et heures
• Alarme (Paramètres alarme (sonnerie))
• Luminosité de l'écran. (Configuration de la luminosité de l'écran)
• Gestion des erreurs (Configuration de la détection des erreurs)
• Toner couleur vide (Définit quand le toner couleur manque)
• Paramètres du temporisateur

1 Appuyez sur [MENU]. 2 Appuyez sur ou pour sélectionner Périph. commun. 3 Appuyez sur [OK]. Le menu Périph. commun affiche une liste des options disponibles.

Sélection de la langue des messages

La procédure ci-après vous permet de sélectionner la langue d'affichage des messages à l'écran. En option, il est également possible d'installer d'autres langues. Adressez-vous à votre technicien de maintenance pour plus d'informations à ce sujet.

1 Dans le menu Periph. commun, appuyez sur ou pour sélectionner Langue. 2 Appuyez sur [OK]. L'écran Langue apparait et affiche la liste des langues.

Les langues disponibles sont les suivantes :

English Deutsch Français Espagnol Italien Néerlandais Portugais

Les langues en option sont les suivantes :

Langue en option	Affichage de messages
Turc	Türkçe
Grec	Ελληνικά
Polonais	Polski
Tchèque	Česky
Hongrois	Magyar
Finnois	Suomi
Hébreu	nalyny
Arabe	عربية
Suédois	Svenska
Danois	Dansk
Norvégien	Norsk
Roumain	Română
Portugais (Portugal)	Português

Si vous utilisez l'une des langues en option, elle s'affiche à la place de Português.

3 Appuyez sur ou pour sélectionner la langue souhaitée. 4 Appuyez sur [OK]. La langue est définie et le menu Périph. commun s'affiche à nouveau.

Paramètres date et heures

Définit la date et l'heure.

Les paramètres de date et d'heure sont constitués des éléments suivants :

• Date (paramètres date) Heure (paramètres heure)
• Format de date (sélection du format de date)

1 Dans le menu Périph. commun, appuyez sur ou ∇ pour sélectionner Définition date. 2 Appuyez sur [OK]. L'écran Définition date s'affiche.

Date (param. date)

1 Dans le menu Param. date, appuyez sur ou ∇ pour sélectionner Date. 2 Appuyez sur [OK]. L'écran Date s'affiche.

3 Utilisez les touches fléchées pour définir l'année, le mois et le jour.

Utilisez les touches fléchées pour déplacer le curseur vers la droite et la gauche.

Appuyez sur ou pour augmenter ou diminuer la valeur soulignée par le curseur clignotant.

4 Appuyez sur [OK]. La date est définie et le menu Param. date s'affiche à nouveau.

Heure (param. heures)

1 Dans le menu Param. date, appuyez sur ou pour sélectionner Heure. 2 Appuyez sur [OK]. L'écran Heure s'affiche.

3 Utilisez les touches fléchées pour définir les heures, les minutes et les secondes. Utilisez les touches et pour déplacer le curseur vers la droite et la gauche. Appuyez sur ou pour augmenter ou diminuer la valeur soulignée par le curseur clignotant. 4 Appuyez sur [OK]. L'heure est définie et le menu Param. date s'affiche à nouveau.

Format de date (sélection du format de date)

Un format sur trois peut être sélectionné comme format de date.

Dans le menu Param. date, appuyez sur ou pour sélectionner Format de date. Appuyez sur [OK]. L'écran Format de date s'affiche.

3 Appuyez sur ou pour sélectionner le format de date souhaité. Les formats de date suivants peuvent être sélectionnés:

MM/JJ/AAAA

JJ/MM/AAAA

AAAA/MM/JJ

4. Appuyez sur [OK]. Le format de date est défini et le menu Param. date s'affiche à nouveau.

Alarme (paramètres alarme (sonnerie))

Cette fonction utilise des tonalités pour avertir l'utilisateur des opérations et de l'état de l'imprimante. Ce réglage est utile, par exemple, lorsque l'imprimante ne se trouve pas à proximité de l'utilisateur.

Les options disponibles dans Sonnerie sont les suivantes :

• Confirmation clé (Paramètres de tonalité de confirmation de touche)
• Avis de fin de travail (Paramètres de tonalité de fin de travail)
• Prêt (Paramètres de tonalité de fin de préparation)
• Erreur (Paramètres de tonalité d'erreur)

1 Dans le menu Périph. commun, appuyez sur ou ∇ pour sélectionner Alarme. 2 Appuyez sur [OK]. L'écran Alarme s'affiche.

Confirmation clé (paramètres de tonalité de confirmation de touche)

Lorsque Activé est sélectionné pour cette option, une tonalité retentit à chaque appui sur une touche. Le paramètre par défaut est Activé.

1 Dans l'écran du menu Alarme, appuyez sur ou pour sélectionner Confirmation clé. 2 Appuyez sur [OK]. L'écran Confirmation clé s'affiche.

3 Appuyez sur ou pour sélectionner si la tonalité de confirmation de touche est activée. 4 Appuyez sur [OK]. Le réglage de tonalité de confirmation de touche est défini et le menu Alarme s'affiche à nouveau.

Avis de fin de travail (paramètres de tonalité de fin de travail)

Lorsque Activé est sélectionné pour cette option, une tonalité retentit à la fin de l'impression.

Le paramètre par défaut est Désactivé.

1 Dans l'écran du menu Alarme, appuyez sur ou pour sélectionner Avis de fin trav. 2 Appuyez sur [OK]. L'écran Avis de fin trav s'affiche.

3 Appuyez sur ou pour sélectionner si la tonalité de fin de travail est activée. 4 Appuyez sur [OK]. Le réglage de tonalité de fin de travail est défini et le menu Alarme s'affiche à nouveau.

Prêt (paramètres de tonalité de fin de préparation)

Lorsque Activé est sélectionné pour cette option, une tonalité retentit lorsque la préparation de l'impression est terminée. Le paramètre par défaut est Désactivé.

1 Dans l'écran du menu Alarme, appuyez sur ou pour sélectionner Prêt. 2 Appuyez sur [OK]. L'écran Prêt s'affiche.

3 Appuyez sur ou pour sélectionner si la tonalité de fin de préparation est activée. 4 Appuyez sur [OK]. Le réglage de tonalité de fin de préparation est défini et le menu Alarme s'affiche à nouveau.

Erreur (paramètres de tonalité d'erreur)

Lorsque Actif est sélectionné pour cette option, une tonalité retentit lorsqu'un problème (comme le manque de papier ou un bourrage papier) se produit pendant l'impression. Le paramètre par défaut est Activé.

1 Dans l'écran du menu Alarme, appuyez sur ou pour sélectionner Erreur. 2 Appuyez sur [OK]. L'écran Erreur s'affiche.

3 Appuyez sur ou pour sélectionner si la tonalité d'advertisement est activée. 4 Appuyez sur [OK]. Le réglage de tonalité d'advertisement est défini et le menu Alarme s'affiche à nouveau.

Luminosité de l'écran. (configuration de la luminosité de l'écran)

Définit la luminosité de l'écran.

1 Dans le menu Périph. commun, appuyez sur ou pour sélectionner Lumin. affich.. 2 Appuyez sur [OK]. L'écran Lumin. affich. apparait et affiche les réglages de luminosité disponibles.

La liste affiche les réglages de luminosité suivants :

+ foncé -2
+ foncé -1
Normal 0
+ clair +1
+ clair +2

Gestion erreurs : ✔OK

01 ErreurPapRecVers

02 Erreur finition

03 Err. agrafe vide

[ Quitter ]

ErreurPapRecVers : ◆OK 01*Recto 02 Afficher erreur

3 Appuyez sur ou pour sélectionner la luminosité souhaitée. 4 Appuyez sur [OK]. La luminosité est définie et le menu Périph. commun s'affiche à nouveau.

Gestion d'erreurs (configuration de la détection d'erreur)

Les méthodes de détection pour les erreurs d'impression recto-verso, les erreurs de format de papier et de type de papier lorsque la source de papier est fixe, et les autres erreurs peuvent être définies.

Les options disponibles dans Gestion erreurs sont les suivantes :

• ErreurPapRecVers (Détention d'erreur de l'impression recto-verso)
• Erreur finition (Configuration des erreurs de finition)
• Erreur manque d'agrafes (Configuration du manque d'agrafes)
• Limite d'agrafage (Définit quand le nombre de feuilles dépasse la limite d'agrafage)
• Bac perfo plein (Définit quand le bac perfo est plein)
• Erreur papier (Paramètres de détection pour les erreurs de format et type de papier lorsque la source de papier est fixe)
• Bac MF vide (Avertit que le bac MF est vide)

1 Dans le menu Periph. commun, appuyez sur ou pour sélectionner Gestion erreurs. 2 Appuyez sur [OK]. Le menu Gestion erreurs s'affiche.

Erreurpaprecvers (détecttion d'erreur de l'impression recto-verso)

Si la fonction de détection d'erreur pour l'impression recto- verso a été réglée sur Afficher erreur et que vous tentez d'imprimer sur un format et un type de papier non disponible pour ce type d'impression, le message d'erreur Recto verso désactivé s'affiche et l'impression est interrompue.

Afficher erreur	Pour imprimer sur une seule face du papier lorsque ce message est affché, appuyez sur [OK]. Appuyez sur [Arrêt] pour annuler l'impression.
Recto	Pour imprimer sur une face du papier.

1 Dans le menu Gestion erreurs, appuyez sur ou pour sélectionner ErreurPapRecVers. 2 Appuyez sur [OK]. L'écran ErreurPapRecVers s'affiche.

3 Appuyez sur ou pour sélectionner le réglage de gestion des erreurs de papier recto-verse. 4 Appuyez sur [OK]. La gestion des erreurs de papier recto-verse est définie et le menu Gestion erreurs s'affiche à nouveau.

Erreur de finition (configuration des erreurs de finition)

Sélectionnez le paramètre quand la finition (agrafage, perforation, tri, ou rotation automatique des images) n'est pas possible pour le format ou le type de papier sélectionnés.

Afficher erreur	• Un message s'affiche et l'impression est interrompue.
Ignorer	• Aucun message ne s'affiche et l'impression continue sans finition.

1 Dans le menu Gestion erreurs, appuyez sur ou pour sélectionner Erreur finition. 2 Appuyez sur [OK]. L'écran Erreur finition s'affiche.

3 Appuyez sur ou pour sélectionner le réglage de gestion des erreurs de finition. 4 Appuyez sur [OK]. La gestion des erreurs de finition est définie et le menu Gestion erreurs s'affiche à nouveau.

Erreur manque d'agrafes (configuration du manque d'agrafes)

Ce paramètre peut être spécifique quand un module de finition de document optionnel est installé.

Sélectionnez ce paramètre quand un manque d'agrafes survient et que le message Ajoutez des agrafes. s'affiche pendant l'agrafage.

Afficher erreur	• Un message s'affiche et l'impression est interrompue. L'impression reprend automatiquement quand des agrafes sont ajoutées.
Ignorer	• Un message s'affiche, mais l'impression continue sans agrafage.

1 Dans le menu Gestion erreurs, appuyez sur ou pour sélectionner Err. agrafe vide. 2 Appuyez sur [OK]. L'écran Err. agrafe vide s'affiche.

3 Appuyez sur ou pour sélectionner le réglage de gestion des erreurs de manque d'agrafes. 4 Appuyez sur [OK]. La gestion des erreurs de manque d'agrafes est définie et le menu Gestion erreurs s'affiche à nouveau.

Limite d'agrafage (définit quand le nombre de feuilles dépasse la limite d'agrafage)

Sélectionne le paramètre indiquant quand le nombre de feuilles imprimées dépasse le nombre de feuilles pouvant être agrafées.

Afficher erreur	• Un message s'affiche et l'impression est interrompue.
Ignorer	• Aucun message ne s'affiche et l'impression continue sans agrafage.

Limite agrafage : OK

Afficher erreur

1 Dans le menu Gestion erreurs, appuyez sur ou pour sélectionner Limite agrafage. 2 Appuyez sur [OK]. L'écran Limite agrafage s'affiche.

3 Appuyez sur ou pour sélectionner le réglage de gestion des erreurs de limite d'agrafe. 4 Appuyez sur [OK]. La gestion des erreurs de limite d'agrafage est définie et le menu Gestion erreurs s'affiche à nouveau.

Bac perfo plein (définit quand le bac perfo est plein)

Ce paramètre peut être spécifique quand une unité de perforation est installée dans le module de finition de document 3000 feuilles optionnel. Sélectionnez ce paramètre que la bac perfo est plein et que le message Vider le bac perfo. s'affiche pendant la perforation.

Afficher erreur	• Un message s'affiche et l'impression est interrompue. L'impression reprend automatiquement quand le bac de perforation est vidé puis replacé dans l'unité de perforation.
Ignorer	• Un message s'affiche, mais l'impression continue sans perforation.

Bac perfo plein: OK

```plaintext
```plaintext
```plaintext
```plaintext
```plaintext
02 Afficher erreur

1 Dans le menu Gestion erreurs, appuyez sur  ou  pour selectionner Bac perfo plein.
2 Appuyez sur [OK]. L'écran Bac perfo plein s'affiche.

3 Appuyez sur  ou  pour selectionner le réglage de gestion des erreurs de bac de perforation plein.
4 Appuyez sur [OK]. La gestion des erreurs de bac de perforation plein est définie et le menu Gestion erreurs s'affiche à nouveau.

<h1 id="erreur-papier-paramètres-de-détention-pour-les-erreurs-de-format-et-type-de-papier-lorsqula-source-de-papier-est-fixe">Erreur papier (Paramètres de détention pour les erreurs de format et type de papier lorsqu'la source de papier est fixe)</h1>

Réglez cette option sur Continuer si vous voulez continuer l'impression même si le format ou le type de papier que vous avez spécifique sont différents de la source de papier fixe, ou bien réglez cette option sur Afficher erreur pour afficher l'erreur d'alimentation en papier.

![](images/ef8c5f95e86269c7e3a44f3e0e769fe5c339d3d185b4c779062d431c3559526c.jpg)

1 Dans le menu Gestion erreurs, appuyez sur  ou  pour sélectionner Erreur papier.
2 Appuyez sur [OK]. L'écran Erreur papier s'affiche.

3 Appuyez sur  ou  pour selectionner le réglage de gestion des erreurs de papier.
4 Appuyez sur [OK]. La gestion des erreurs de papier est définie et le menu Gestion erreurs s'affiche à nouveau.

<h1 id="bac-mf-vide-avertit-que-le-bac-mf-est-vide">Bac MF vide (Avertit que le bac MF est vide)</h1>

Réglez cette option sur Activé si vous voulez que l'erreur soit affichée quand le bac MF est défini comme source de papier par défaut et qu'il n'y a plus de papier dans le bac MF, ou réglez-la sur Désactivé pour que l'erreur ne soit pas affichée.

Le paramètre Activé active l'affichage du message de papier vide quand le bac MF est vide.

1 Dans le menu Gestion erreurs, appuyez sur  ou  pour selectionner Bac MF vide.
2 Appuyez sur [OK]. L'écran Bac MF vide s'affiche.

BcMFvide: OK

回*pésaktivé
02 Activé

3 Appuyez sur  ou  pour selectionner le parametre d'affichage du message de papier vide.
4 Appuyez sur [OK]. L'affichage du bac MF vide est défini et le menu Gestion erreurs s'affiche à nouveau.

<h1 id="toner-couleur-vide-définit-quand-le-toner-couleur-manque">Toner couleur vide (Définit quand le toner couleur manque)</h1>

Vous pouvez seLECTIONner d'afficher ou non le message Remplacer le toner. Les nouveaux travaux ajoutés sont imprimés en noir et blanc. quand le toner couleur cyan, magenta, ou jaune manque.

<table><tr><td>Interrompre l&#x27;impression</td><td>Quand un toner couleur manque, Remplacer le toner. s&#x27;affiche et l&#x27;impression s&#x27;interrompt. Remplacez le toner indiqué.</td></tr><tr><td>Imprimer en N &amp; B</td><td>Quand un toner couleur manque, le message Remplacer le toner. Les nouveaux travaux ajoutés sont imprimés en noir et blanc. s&#x27;affiche.Pour imprimer en mode noir et blanc, appuyez sur [OK].</td></tr></table>

Toner coul. vide : OK

01 Arrêter
02\*Imprimer en N & B

1 Dans le menu Periph. commun, appuyez sur  ou  pour selectionner Toner coul. vide.
2 Appuyez sur [OK]. L'écran Toner coul. vide s'affiche.

3 Appuyez sur  ou  pour selectionner le réglage de gestion du manque de toner couleur.
4 Appuyez sur [OK]. La gestion du manque de toner couleur est définie est le menu Périph. commun s'affiche à nouveau.

<h1 id="paramtemporparamètres-du-temporisateur">Param.tempor.(Paramètres du temporisateur)</h1>

La procédure ci-après spécifie les paramètres liés au temporisateur comme le délambda de temporisation de l'alimentation papier automatique et les paramètres de délambda de temporisation de la mise en veille automatique.

Les options disponibles dans Param. tempor. sont les suivantes :

- Temp.Corr.Erreur (Définition du début de reprise après correction d'une erreur)
- Tempor. veille (Délai de temporisation de la mise en veille)
- Tempo. réinit. (Définition du temporisateur de rétablissement du panneau)
- Délai saut page (Délai de temporisation de l'alimentation papier automatique)
Corr.Erreur auto (Correction automatique des erreurs)
Veille auto (Délai de temporisation de la mise en veille)
- Réinit.AutoPann. (Paramètres de rétablissement automatique du panneau)

1 Dans le menu Périph. commun, appuyez sur  ou  pour sélectionner Param. tempor..
2 Appuyez sur [OK]. L'écran du menu Param. tempor. s'affiche.

Param.tempor.: OK

Temp.Corr.Errreur
02 Tempor. veille
03 Tempo. réinit. [Quitter]

Temp.Corr.Erreur : OK

(5 - 495)

![](images/f48534d10f2d94f67bb91996bb12ebfac911af5b50fbbbbcbcfd8ca9303e4dd3.jpg)

<h1 id="tempcorrerrreur-définition-du-début-de-reprise-après-correction-dune-erreur">Temp.Corr.Errreur (Définition du début de reprise après correction d'une erreur)</h1>

Si Corr. Erreur auto est.Reglé sur Activé et qu'une erreur non fatale (une erreur qui permet de poursuivre l'impression) se produit, ce paramètre spécifique le délambda de rétablissement de l'erreur et de reprise de l'impression. Le paramètre par défaut est 30 secondes.

1 Dans le menu Param.tempor., appuyez sur  ou  pour selectionner Temp.Corr.Erreur.
2 Appuyez sur [OK]. L'écran Temp. Corr. Erreur s'affiche.

![](images/a8fc7a5926a93781c630c05ebc271ec20383d4c553fe46103fa90e88bbc45b66.jpg)

![](images/b4471715cf8cb25521a059148b3c06c21df7c66b9d2236bb417dcd1478a7e0cc.jpg)

3 Utilisez les touches fléchées pour définir le début de rétablissement. Appuyez sur  ou  pour augmenter ou diminuer la valeur souignée par le curseur clignotant.
Utilisez les touches  et  pour déplacer le curseur vers la droite et la gauche.
4 Appuyez sur [OK]. Le réglage du délambda de rétablissement est mémorisé et le menu Param. tempor. s'affiche à nouveau.

<h1 id="tempor-veille-délai-de-temporisation-de-la-mise-en-veille">Tempor. veille (Délai de temporisation de la mise en veille)</h1>

Si veille auto est reglé sur Activé, vous pouvez régler le salarié d'attente au terme duquel, en l'absence de réception de données, l'imprimante passée en mode Veille auto. L'imprimante reprend son mode de fonctionnement normal dans les cas suivants : elle recoit un travail d'impression, la touche [OK] est enforcée ou l'un des capots externes est ouvert. Le salarié par défaut est de 15 minutes.

![](images/140eb246bd41b93894ca526b1d62b8f2e85e30551555d9822aa7984afbc66ff9.jpg)

Remarque Le calibrage des couleurs est exécuté automatiquement avant que l'imprimante reprene le mode de fonctionnement normal.

1 Dans le menu Param.tempor., appuyez sur  ou  pour selectionner Tempor. veille.
2 Appuyez sur [OK]. L'écran Tempor. veille s'affiche.

3 Utilisez les touches fléchées pour définir la temporisation de veille. Appuyez sur  ou  pour augmenter ou diminuer la valeur souignée par le curseur clignotant. Utilisez les touches  et  pour déplacer le curseur vers la droite et la gauche.
4 Appuyez sur [OK]. Le réglage de la temporisation de veille est mémorisé et le menu Param. temporal. s'affiche à nouveau.

<h1 id="tempo-réinit-définition-du-temporisateur-de-rétablissement-du-panneau">Tempo. réinit. (Définition du temporisateur de rétablissement du panneau)</h1>

Lorsque Réinit. AutoPann. est régèle sur Activé, cette option définit le délambda de rétablissement automatique du panneau après la dernière action de la part de l'utilisateur.

Le paramètre par défaut est 90 secondes.

1 Dans le menu Param.tempor., appuyez sur  ou  pour selectionner Tempo. réinit..
2 Appuyez sur [OK]. L'écran Tempo. réinit. s'affiche.

3 Utilisez les touches fléchéées pour définir le début de réinitialisation du panneau.

Appuyez sur  ou  pour augmenter ou diminuer la valeur sou lignée par le curseur clignotant.

Utilisez les touches  et  pour déplacer le curseur vers la droite et la gauche.

![](images/c1dacc35c0a7f5561ae707a09b697b956f48aacf5a132ca6536e4553a9472271.jpg)

4 Appuyez sur [OK]. Le réglage du délambda de réinitialisation du panneau est méorisé et le menu Param. tempor. s'affiche à nouveau.

<h1 id="délai-saut-page-délai-de-temporisation-de-lalimentation-papier-automatique">Délai saut page (Délai de temporisation de l'alimentation papier automatique)</h1>

Si elle ne recoit aucune donnée pendant un laps de temps prédéfini, l'imprimante passée en mode veille et libre l'interface en cours d'utilisation. Elle imprime ensuite les données contenues dans sa mémoire tampon et éjecte la page imprimée.

Le paramètre par défaut est 30 secondes.

1 Dans le menu Param. tempor., appuyez sur  ou  pour selectionner Délai saut page.
2 Appuyez sur [OK]. L'écran Délai saut page s'affiche.

3 Utilisez les touches fléchées pour définir le début de temporisation de l'alimentation papier automatique.
Appuyez sur  ou  pour augmenter ou diminuer la valeur souignée par le curseur clignotant.
Utilisez les touches  et  pour déplacer le curseur vers la droite et la gauche.
4 Appuyez sur [OK]. Le réglage du délambda de temporisation de l'alimentation papier automatique est mémorisé et le menu Param. temporal. s'affiche à nouveau.

<h1 id="correrreur-auto-correction-automatique-des-erreurs">Corr.Erreur auto (Correction automatique des erreurs)</h1>

Lorsqu'une erreur qui n'empêche pas la poursuite de l'impression se produit, les données reçues ultérieurement sont automatiquement imprimées au terme d'un certain délai.

Exemple : si une imprimante est utilisée en tant qu'imprimante réseau et qu'un utilisateur est à l'origine des erreurs ci-dessous, les données envoyées par l'utilitaire suivant seront néanmoins imprimées au terme d'un début prédéfini. Par défaut, cette option est sur Désactivement (correction automatique des erreurs désactivée).

Les erreurs susceptibles d'être corrigées automatiquement sont les suivantes :

- Mémoire pleine.
- Cap. impr. dépassée.
- Erreur KPDL.
- ID compte incorrect.
- Erreur de compte.
- Limité par Compta. travaux
- Impro. rect. vers. imposs. sur ce papier
Dépassement de restr. compta. travaux.
- Pas de copies multi.
- Travail non stocké.

Pour la procédure de réglage du début de reprise après la correction automatique d'une erreur, reportez-vous à la section Temp.Corr.Erreur (Définition du début de reprise après correction d'une erreur) à la page 4-82.

1 Dans le menu Param. tempor., appuyez sur  ou  pour selectionner Corr. Erreur auto.

![](images/55337239463393d2b8bd098f9d794cc6f64a8f863fafe5f69651e5e8bc289578.jpg)

2 Appuyez sur [OK]. L'écran Corr. Erreur auto s'affiche.
3 Appuyez sur  ou  pour selectionner si la correction automatique des erreurs est activée.
4 Appuyez sur [OK]. Le réglage de correction automatique des erreurs est défini et le menu Param. tempor. s'affiche à nouveau.

<h1 id="veille-auto-délai-de-temporisation-de-la-mise-en-veille">Veille auto (Délai de temporisation de la mise en veille)</h1>

L'imprimante est équipée d'un mode veille dont le but est d'économiser de l'énergie en cas d'inactivité de l'imprimante, c'est-à-dire lorsque celle ci n'imprime pas, neTRAITE pas de données ou n'en recoit pas. Le paramètre par défaut est Activé.

Reportez-vous à la section Tempor. veille (Délai de temporisation de la mise en veille) ci-dessus pour régler le déali de temporisation avant le passage de l'imprimante en mode Veille auto.

1 Dans le menu Param. tempor., appuyez sur  ou  pour selectionner Veille auto.
2 Appuyez sur [OK]. L'écran Veille auto s'affiche.

![](images/0b154c2d9071cd6862a8809b26f1915111212e3b598068e09ee361354109cf3b.jpg)

3 Appuyez sur  ou  pour selectionner si la mise en voille automatique est activée.
4 Appuyez sur [OK]. Le réglage de la mise en veille automatique est défini et le menu Param. tempor. s'affiche à nouveau.

<h1 id="réinitautopann-paramètres-de-rétablissement-automatique-du-panneau">Réinit.AutoPann. (Paramètres de rétablissement automatique du panneau)</h1>

La fonction de rétablissement automatique du panneau rétablit automatiquement les paramètres par défaut si le panneau n'est pas utilisé pendant un temps défihi. Le paramètre par défaut est Activé.

Pour définit le délambda de réinitialisation automatique du panneau, reportez-vous à la section Tempo. réinit. (Définition du temporisateur de rétablissement du panneau) à la page 4-83.

1 Dans le menu Param.tempor., appuyez sur  ou  pour selectionner Réinit.AutoPann..
2 Appuyez sur [OK]. L'écran Réinit.AutoPann. s'affiche.

![](images/f512d96a44252d3858fb1c31112764de4435296ecf7932761aabd6e3a8419e1a.jpg)

3 Appuyez sur  ou  pour selectionner si la réinitialisation automatique du panneau est activée.
4 Appuyez sur [OK]. Le réglage de réinitialisation automatique du panneau est défini et le menu Param. tempor. s'affiche à nouveau.

<h1 id="sécurité-paramètres-de-la-fonction-de-sécurité">Sécurité (Paramètres de la fonction de sécurité)</h1>

Les fonctions de sécurité peuvent être définies pour protégger le fonctionnement de l'imprimante et les données d'impression.

IMPORTANT Pour spécifique les réglages de la fonction de sécurité, vous doivent saisir un ID et un mot de passer administrateur. Pour plus d'information sur la définition de l'ID et du mot de passer administrateur, reportez-vous à la section Administrateur (Paramètres administrateur) à la page 4-103.

Les options disponibles dans Sécurité sont les suivantes :

- Sécurité réseau (Paramètres de sécurité du réseau)
- Conf bloc interf (Paramètres de blocage de l'interface externe)
- Sécurité des données (paramètre Sécurité des données)

![](images/c15c03037966ec14d4c528d060f620027be51952f11dc4d41c03fe4ea7f5c925.jpg)

Remarque Le menu Sécurité des données est utilisé avec le Data Security Kit (E) optionnel. Pour de plus amples détails, reportez-vous au Data Security Kit (E) Operation Guide.

1 Appuyez sur [MENU].
2 Appuyez sur  ou  pour selectionner Sécurité.
3 Appuyez sur [OK]. L'écran ID admin. s'affiche.

![](images/b6785eadd6549a90c2c285d861229ea9b1863e99e1e4972ab340eb0509d00808.jpg)

![](images/c5500bd40f0714adfc4f605bf59469592dcbe5491b46e65f76d666c74af59e4f.jpg)

![](images/24e46b4df8a8b382497115b5f171c713002b9dbec72919dee971af733befb9e9.jpg)

4 Saisissez l'ID administrateur. Utilisez  ou  pour Sélectionner un numéro, puis appuyez sur [OK] pour saisir le numéro.
Vou pouve revenir en arrêt d'un caractère en appuyant sur [Ret arr] ([Sélection de gauche]).
5 Appuyez sur [Suant] ([Sélection de droit]). L'écran Mot de passage adm s'affiche.
6 Saisissez le mot de passer administrateur. Utilisez  ou  pour selectionner un numero, puis appuyez sur [OK] pour saisir le numero.

Vou pouve revenir en arrêt d'un caractère en appuyant sur [Ret arr] ([Sélection de gauche]).

7 Appuyez sur [Connex.]([Selection de droite]). Si l'ID et le mode de passage saisis sont corrects, l'écran du menu Sécurité s'affiche. Si l'ID et le mot de passage saisis sont incorrects, l'écran du menu ID admin. s'affiche à nouveau (vous revenez à l'étape 3).

<h1 id="sécurité-réseau-paramètres-de-sécurité-du-réseau">Sécurité réseau (Paramètres de sécurité du réseau)</h1>

Utilisez cette procédure pour spécifique les paramètres de sécurité pour chacun des protocoles réseau utilisés.

IMPORTANT Vérifiez la sélection des paramètres du réseau avec votre administrateur réseau.

Les options disponibles dans Sécurité réseau sont les suivantes :

- Netware (Paramètres NetWare)
AppleTalk (Paramètres AppleTalk)
- IPP (Paramètres IPP)
- Config. SSL (Paramétres Serveur SSL)
- IPSec (Paramètres IPSec)

1 Dans le menu Sécurité, appuyez sur  ou  pour sélectionner Sécurité réseau.

2 Appuyez sur [OK]. Le menu Sécurité réseau s'affiche.

Sécurité réseau : OK
01 Netware
02 AppleTalk
03 IPP
[Quitter]

<h1 id="netware-paramétres-netware">Netware (Paramétres NetWare)</h1>

NetWare est un système d'exploitation réseau basé sur PC spécifique aux serveurs. NetWare est un système client-serveur qui fonctionne en installing le système d'exploitation NetWare sur le serveur et des modules clients dédiés (clients NetWare) sur les machines clients (fonctionnant avec MS-DOS, OS/2, Windows, etc.). Le protocole de la couche réseau de base utilisé est le propre IPX (Internetwork Packet eXchange)/SPX (Sequenced Packet eXchange) de NetWare, mais le système prend également en charge le TCP/IP.

La caractéristique du système d'exploitation NetWare est qu'il est spécifique aux serveurs, à la différence des systèmes d'exploitation à vocation généraliste comme Windows NT et UNIX. Seul le minimum requis pour le fonctionnement du serveur peut être exécuté à partir de la console NetWare sur le serveur. La gestion du serveur et des fichiers est fondamentalement réalisée à l'aide d'outils de gestion à partir des clients. Aussi, tous les pilotes et toutes les piles de protocôles existent sous forme de modules appelés NetWare Loadable Modules (NLM) et la capacité des NLM à charger et décharger de manière flexible et dynamique est l'un des principaux avantages de ce système.

Les options disponibles dans NetWare sont les suivantes :

- Arrêt/Marche (Paramètres de fonctionnement de NetWare)
- Type de séquence (Définition du type de séquence)
1 Dans le menu Sécurité réseau, appuyez sur  ou  pour sélectionner Netware.
2 Appuyez sur [OK]. Le menu NetWare s'affiche.

Netware :

01 Arrêt/Marche
02 Type de séquence

[Quitter]

![](images/4942fa1a5eee1ac35e607b62d66ff152d687b7bd5d326a93778ba22574b80471.jpg)

<h1 id="arrêtmarche-paramètres-de-fonctionnement-de-netware">Arrêt/Marche (Paramètres de fonctionnement de NetWare)</h1>

Selectionnez si vous voulez utiliser ou non NetWare. Le paramètre par défaut est Désactivé.

1 Dans le menu NetWare, appuyez sur  ou  pour sélectionner Arrêt/Marche.
2 Appuyez sur [OK]. L'écran Arrêt/Marche s'affiche à nouveau.

3 Appuyez sur  ou  pour selectionner si NetWare est activé.
4 Appuyez sur [OK]. Le réglage de NetWare est défini et le menu NetWare s'affiche à nouveau.

<h1 id="type-de-série-définition-du-type-de-série">Type de série (Définition du type de série)</h1>

Définit le type de trame NetWare. Une trame est un terme qui se refère à un jeu de données qui transite sur le réseau. Le paramètre par défaut est Automatique.

IMPORTANT Ce réglage ne s'affiche que lorsque Activé est sélectionné pour le paramètre de fonctionnement de NetWare.

1 Dans le menu NetWare, appuyez sur  ou  pour selectionner Type de séquence.
2 Appuyez sur [OK]. L'écran Type de séquence s'affiche.

![](images/907af6a1a22fb7ec1b0cf8a0aafdaa5aef4621f6213e2b32cd4a46be673230da.jpg)

Les types de séquence disponibles sont les suivants :

```txt
Auto
802.3
Ether-II
802.2
SNAP

3 Appuyez sur ou pour sélectionner Type de sequence. 4 Appuyez sur [OK]. Le réglage du type de série est défini et le menu NetWare s'affiche à nouveau.

AppleTalk est un protocole de communications utilisé principalement sur les ordinateurs Macintosh et il se réfère également aux fonctions du réseau Mac OS.

AppleTalk attribue des adresses réseau de 24 bits (une section réseau de 16 bits et une adresse de nœud de 8 bits) qui sont utilisées pour identifier les périphériques (ordinateurs, imprimantes, etc.) sur le réseau.

Lors de la mise sous tension, un signal est diffusé sur le réseau et les adresses et les noms des machines sont attribués automatiquement. Le paramètre par défaut est Activé.

1 Dans le menu Sécurité réseau, appuyez sur ou pour sélectionner AppleTalk. 2 Appuyez sur [OK]. L'écran AppleTalk s'affiche.

3 Appuyez sur ou pour sélectionner si AppleTalk est activé. 4 Appuyez sur [OK]. Le réglage AppleTalk est défini et le menu Sécurité réseau s'affiche à nouveau.

IPP (paramètres IPP)

IPP (Internet Printing Protocol) est une norme qui utilise les réseaux TCP/IP comme Internet pour permettre l'envoi des travaux d'impression entre les ordinateurs distants et les imprimantes.

IPP est une extension du protocole HTTP utilisé pour afficher les sites Web et elle permet d'effectuer l'impression via routeur sur des imprimantes distantes. Elle prend également en charge les mécanismes d'authentication HTTP avec l'authentication client et serveur SSL, ainsi que le chiffrement. Le paramètre par défaut est Désactivé.

1 Dans le menu Sécurité réseau, appuyez sur ou pour sélectionner IPP. 2 Appuyez sur [OK]. L'écran IPP s'affiche.

3 Appuyez sur ou pour sélectionner si IPP est activé. 4 Appuyez sur [OK]. Le réglage IPP est défini et le menu Sécurité réseau s'affiche à nouveau.

Config. SSL (paramètres serveur SSL)

SSL (Secure Sockets Layer) se réfère à un protocole utilisé pour chiffrer les informations envoyées et reçues sur un réseau. SSL peut être actuellement utilisé pour chiffrer les données comme les fichiers WWW ou FTP largement utilisés sur Internet afin que les informations liées à la confidentialité, les numéros de carte de crédit, les secrets d'entreprise et les autres informations confidentielles puissent être envoyées et reçues en toute sécurité.

Les serveurs SSL utilisent ce protocole pour authentifier les serveurs et les clients.

Les options disponibles dans Config. SSL sont les suivantes :

• SSL (Paramètres Serveur SSL)
• IPP over SSL (Paramètres IPP over SSL Serveur SSL)
• HTPPS (Paramètres HTTPS Serveur SSL)

1 Dans le menu Sécurité réseau, appuyez sur ou ∇ pour sélectionner Config. SSL. 2 Appuyez sur [OK]. L'écran du menu Config. SSL s'affiche.

SSL (paramètres serveur SSL)

Sélectionnez les paramètres du serveur SSL.

Les options disponibles dans SSL sont les suivantes :

• Arrêt/Marche (Paramètres de fonctionnement de SSL)
• Cryptage (Paramètres de cryptage)

1 Dans le menu Config. SSL, appuyez sur ou pour sélectionner SSL. 2 Appuyez sur [OK]. Le menu SSL s'affiche.

Arrêt/marche (paramètres de fonctionnement de SSL)

Sélectionnez si vous voulez utiliser ou non le serveur SSL. Le paramètre par défaut est Déactivé.

1 Dans le menu SSL, appuyez sur ou pour sélectionner Arrêt/Marche. 2 Appuyez sur [OK]. L'écran Arrêt/Marche s'affiche.

3 Appuyez sur ou pour sélectionner d'utiliser ou non le serveur SSL.

Appuyez sur [OK]. Le paramètre du serveur SSL est défini et le menu SSL s'affiche à nouveau.

Cryptage (paramètres de cryptage)

Sélectionnez la méthode de cryptage utilisée sur le serveur SSL.

1 Dans le menu SSL, appuyez sur ou pour sélectionner Cryptage. 2 Appuyez sur [OK]. L'écran Cryptage s'affiche.

3 Appuyez sur ou pour déplacer le curseur sur la méthode de cryptage à utiliser, puis appuyez sur [OK].

Les options disponibles dans Cryptage sont les suivantes :

AES (Paramètres AES Serveur SSL)

AES (Advanced Encryption Standard) a été développé pour remplaçer le DES comme norme de chiffrement puisque la sécurité du DES a été dépassée. AES est un système de chiffrement par bloc qui utilise des blocs de 128 bits et une structure SPN (une structure typique pour le chiffrement répété) avec trois longueurs de clé au besoin : 128, 192 et 256 bits.

DES

DES (Data Encryption Standard) est un algorithme de chiffrement typique à clé symétrique qui divise les données en blocs de 64 bits et chiffre ensuite chaque bloc à l'aide d'une clé de 56 bits.

IMPORTANT On parle de chiffrement à clé symétrique, car la même clé est utilisée pour le chiffrement et le déchiffrement. La même clé est utilisée dans les deux directions lors de l'échange de données chiffrées. En conséquence, afin d'éviter la divulgation de la clé, le transfert et le stockage de la clé doivent être strictement contrôlés.

3DES

3DES (Triple Data Encryption Standard) est un niveau élevé de chiffrement dans lequel le chiffrement DES est triplé.

Une coche () apparait à droite de la méthode de cryptage sélectionnée.

Après avoir terminé la sélection, appuyez sur [Termin.]

([Sélection de droite]). La méthode de cryptage sélectionnée est définie et le menu SSL s'affiche à nouveau.

Lorsque vous avez défini une méthode de cryptage, un astérisque (*) apparaît en face de cette option de menu.

IPP over SSL (paramètres IPP over SSL serveur SSL)

IPP over SSL est une fonction de chiffrement qui utilise le SSL pour les communications entre les utilisateurs et les serveurs dans l'impression réseau. Pour utiliser IPP over SSL, le serveur et le client doivent prendre en charge ce protocole. Le paramètre par défaut est Désactivé.

1 Dans le menu Config. SSL, appuyez sur ou pour sélectionner IPP over SSL. 2 Appuyez sur [OK]. L'écran IPP over SSL apparait.

3 Appuyez sur ou pour sélectionner si IPP over SSL est activé. 4 Appuyez sur [OK]. Le paramètre IPP over SSL est défini et le menu Config. SSL s'affiche à nouveau.

HTPPS (paramètres HTTPS serveur SSL)

HTTPS (HyperText Transfer Protocol Secure) est un protocole qui ajoute le chiffrement de données SSL, l'authentification de message et une fonction de signature numérique au protocole HTTP utilisé pour le transfert des données entre les serveurs et les clients WWW.

S-HTTP est un protocole similaire, mais le HTTPS est différent, car il utilise le SSL. Le paramètre par défaut est Activé.

1 Dans le menu Config. SSL, appuyez sur ou pour sélectionner HTTPS. 2 Appuyez sur [OK]. L'écran HTTPS s'affiche.

3 Appuyez sur ou pour sélectionner si HTTPS est activé. 4 Appuyez sur [OK]. Le paramètre HTTPS est défini et le menu Config. SSL s'affiche à nouveau.

Ipsec (paramètres ipsec)

IPSec (IP Security Protocol) est un protocole de sécurité adopté comme standard par l'IETF pour l'authentification et le chiffrement dans la troisième couche réseau (couche IP).

Il peut être utilisé avec l'IPv4 et avec l'IPv6.

Remarque : L'IPv4 utilise des adresses de 32 bits et l'IPv6 utilise des adresses de 128 bits.

Le paramètre par défaut est Activé.

1 Dans le menu Sécurité réseau, appuyez sur ou pour sélectionner IPSec.

2 Appuyez sur [OK]. L'écran IPSec s'affiche. 3 Appuyez sur ou pour sélectionner si IPSec est activé. 4 Appuyez sur [OK]. Le réglage IPSec est défini et le menu Sécurité réseau s'affiche à nouveau.

Conf bloc interf (paramètres de blocage de l'interface externe)

Vous pouvez utiliser cette option pour verrouiller et donc protéger l'interface.

Les options disponibles dans Conf. bloc interf. sont les suivantes :

• Hôte USB (Paramètres de l'emplacement de mémoire USB)
• Périph USB (Paramètres de l'interface USB)
• Interface opt. (paramètres de la carte d'interface réseau)

1 Dans le menu Sécurité, appuyez sur ou pour sélectionner Conf bloc interf. 2 Appuyez sur [OK]. L'écran du menu Conf bloc interf s'affiche.

Hôte USB (paramètres de l'emplacement de mémoire USB)

Cette procédure verrouille et protège l'emplacement de mémoire USB (hôte USB). Le paramètre par défaut est Déverrouillé.

1 Dans le menu Conf bloc interf, appuyez sur ou pour sélectionner Hôte USB. 2 Appuyez sur [OK]. L'écran Hôte USB apparait.

3 Appuyez sur ou pour sélectionner si un hôte USB est utilisé. 4 Appuyez sur [OK]. Le réglage de l'hôte USB est défini et le menu Conf bloc interf s'affiche à nouveau.

Périph USB (paramètres de l'interface USB)

Cette procédure verrouille et protège l'interface USB. Le paramètre par défaut est Déverrouiller.

1 Dans le menu Conf bloc interf, appuyez sur ou pour sélectionner Périphérique USB. 2 Appuyez sur [OK]. L'écran Périphérique USB apparait.

3 Appuyez sur ou pour sélectionner si un périphérique USB est utilisé. 4 Appuyez sur [OK]. Le réglage du périphérique USB est défini et le menu Conf bloc interf s'affiche à nouveau.

Interface opt. (paramètres de la carte d'interface réseau)

Cette procédure verrouille et protège la carte d'interface réseau (NIC). Le paramètre par défaut est Déverrouiller.

Remarque : L'écran affiche Interface opt. uniquement lorsque l'interface réseau en option est installée sur l'imprimante.

1 Dans le menu Conf bloc interf, appuyez sur ou pour sélectionner Interface opt.. 2 Appuyez sur [OK]. L'écran Interface opt. apparait.

3 Appuyez sur ou pour sélectionner si une interface en option est utilisée. 4 Appuyez sur [OK]. Le réglage de l'interface en option est défini et le menu Conf bloc interf s'affiche à nouveau.

Paramètres de la comptabilité des travaux

La comptabilité des travaux est une fonction qui permet de : gérer le nombre de pages pour chaque service à travers l'utilisation des ID de compte saisis. Pour spécifier les réglages de la comptabilité des travaux, vous devez saisir un ID et un mot de passe administrateur.

Reportez-vous à la section Administrateur (paramètres de l'administrateur) pour la procédure de définition de l'ID et du mot de passe administrateur.

La comptabilité des travaux sur cette machine offre les fonctionnalités suivantes :

• Prise en charge d'un maximum de 100 services
• La longueur des ID de compte peut être de 8 bits, de 1 à 99999999.
• Gestion de l'impression collective pour le même ID de compte Total du nombre de pages utilisées pour chaque service
• Limites au besoin (de 1 à 9999999) pour le nombre de pages utilisées. Les options disponibles dans le menu Param. compt. trav. sont les suivantes.
• Compta. trav. (Paramètres de la comptabilité des travaux)
• Rapport comptable (Impression du rapport de comptabilité)
• Compta ch. trav (Totaux affichés par compte)
• Liste compta. (Opération de la liste de comptabilité)
• Appl. restrict. (Paramètres de fonctionnement lorsque les limites sont dépassées)
• ID trav. inconnu (Paramètres de fonctionnement pour les ID de compte inconnus)

1 Appuyez sur [MENU].

2 Appuyez sur ou pour sélectionner Param. compt. trav, puis appuyez sur [OK]. L'écran du menu de saisie ID admin. s'affiche.

3 Saisissez l'ID administrateur. Utilisez ou pour sélectionner un numéro, puis appuyez sur [OK] pour saisir le numéro. 4 Lorsque vous avez terminé, appuyez sur [Suivant] ([Sélection de droite]). L'écran du menu de saisie Mot de passe adm s'affiche. Vous pouvez revenir en arrière d'un caractère en appuyant sur [Retour] ([Sélection de gauche]). 5 Saisissez le mot de passe administrateur. Utilisez ou pour sélectionner un numéro, puis appuyez sur [OK] pour saisir le numéro. 6 Lorsque vous avez terminé, appuyez sur [Connex. ] ([Sélection de droit]). Si l'ID et le mode de passe saisis sont corrects, l'écran du menu Param. compt. trav s'affiche.

Si l'ID et le mot de passe saisis sont incorrects, l'écran ID admin. s'affiche à nouveau (vous revenez à l'étape 3).

Vous pouvez revenir en arrière d'un caractère en appuyant sur [Ret arr] ([Sélection de gauche]).

Compta. trav. (paramètres de la comptabilité des travaux)

La procédure ci-après vous permet d'activer (Actif) et de désactiver (Inactif) la fonction de comptabilité des travaux.

1 Dans le menu de sélection Param. compt. trav, appuyez sur ou pour sélectionner Compta. travaux. 2 Appuyez sur [OK]. L'écran Compta. travaux s'affiche. 3 Appuyez sur ou pour sélectionner Activé ou Désactivé, puis appuyez sur [OK]. Le menu Param. compt. trav s'affiche à nouveau.

Rapport compta. (impression du rapport de comptabilité)

Cette option vous permet d'imprimer le nombre total de pages pour tous les comptes sous forme de liste de comptabilité des travaux.

1 Dans le menu de sélection Param. compt. trav, appuyez sur ou pour sélectionner Rapport compta.. 2 Appuyez sur [OK]. Un écran de confirmation s'affiche.

Appuyez sur [Oui] ([Sélection de gauche]). Accepté. s'affiche et l'imprimante imprime une liste de comptabilité des travaux.

L'appui sur [Non] ([Sélection de droite]) renvoie au menu Param. compt. trav sans imprimer la liste de comptabilité des travaux.

Compta ch. trav (totaux affichés par compte)

Affiche le nombre de pages imprimées pour chacun des comptes actuellement sélectionnés.

Cela vous permet de vérifier les nombres suivants pour les pages imprimées :

Total Couleur - Noir et blanc (Monochrome) Comb. (aucun) (Total (aucun)) Comb. (2 en 1) (Total (2 en 1)) Comb. (4 en 1) (Total (4 en 1)) R/V (Recto) R/V (Recto-verse)

1 Dans le menu de sélection Param. compt. trav., appuyez sur ou pour sélectionner Compta ch. trav. 2 Appuyez sur [OK]. Le menu Compta ch. trav s'affiche avec les comptes ayant le plus grand nombre en premier.

341736 :

Pages imprimées 02 Réinit. Compteur

Pages imprimées : OK

Total 300000

Couleur 200000

Monochrome 100000

Compte ch. trav : OK

341736 00923022 12345678

341736 :

01 Pages imprimées 02 Réinitialisation Compteur

Réinitialiser compteur.

Étes-vous sûr ?

341736

[ Oui ] [ Non ]

3 Appuyez sur ou pour sélectionner un compte, puis appuyez sur [OK]. Le menu Page imprimées/Réinit. Compteur s'affiche. 4 Appuyez sur ou pour sélectionner Pages imprimées. 5 Appuyez sur [OK]. L'écran de liste du menu Pages imprimées s'affiche.

6 Appuyez sur ou pour vérifier l'affichage du compteur requis. 7 Appuyez sur [OK]. Le menu Page imprimées/Réinit.

Compteur s'affiche à nouveau.

Réinitialisation compteur compta ch. trav (totaux réinitialisés par compte)

Réinitialise le nombre de pages imprimées pour chacun des comptes actuellement définis.

1 Dans le menu de sélection Param. compt. trav, appuyez sur ou pour sélectionner Compta ch. trav. 2 Appuyez sur [OK]. Le menu Compta ch. trav s'affiche avec les comptes ayant le plus grand nombre en premier.

3 Appuyez sur ou pour sélectionner un compte, puis appuyez sur [OK]. Le menu Page imprimées/Réinit. Compteur s'affiche.

4 Appuyez sur ou pour sélectionner Réinit. Compteur. 5 Appuyez sur [OK]. Le menu de confirmation de réinitialisation s'affiche.

Pour effectuer la réinitialisation du compteur, appuyez sur [Oui] ([Sélection de gauche]).

Terminé. s'affiche, le compteur est réinitialisé et le menu Page imprimées/Réinit. Compteur s'affiche à nouveau.

L'appui sur [Non] ([Sélection de droite]) renvoie à l'écran du menu Page imprimées/Réinit. Compteur sans réinitialiser le compteur.

Liste compta. (opération de la liste de comptabilité)

Spécifiez les paramètres pour le service à utiliser pour le réglage de la comptabilité des travaux.

Ajouter (enregistrement de compte)

Utilisez cette procédure pour ajouter un nouveau compte.

Remarque Les ID de compte sont gérés sous forme de chaînes numériques et donc "1" et "001" sont traités comme des comptes différents. Aussi, lorsque la comptabilité des travaux est activée, chaque travail n'est imprimé si les informations indiquant les comptes de provenance des travaux à imprimer ne sont pas fournies.

1 Dans le menu de sélection Param. compt. trav, appuyez sur ou pour sélectionner Listecompta..

2 Appuyez sur [OK]. Le menu Liste compta. apparait et affiche une liste des comptes enregistrés dans l'ordre ascendant.

3 Appuyez sur [Ajouter] ([Sélection de droit]). Le menu ID de compte s'affiche.

4 Saisissez l'ID de compte à ajouter. Utilisez < ou > pour sélectionner un numéro, puis appuyez sur [OK] pour saisir le numéro. Vous pouvez revenir en arrière d'un caractère en appuyant sur [Ret arr] ([Sélection de gauche]).

5 Appuyez sur [Entrée] ([Sélection de droit]). Lorsque le compte a été ajouté, une liste de sélection d'options s'affiche.

Ce message s'affiche si l'ID de compte a déjà été enregistré.

Cette ID de compte est déjà enregistrée.

Détail/modif. (vérification/modification des paramètres d'id de compte enregistré)

Cette procédure vous permet de vérifier ou de modifier les comptes enregistrés.

1 Dans le menu de sélection Param. compt. trav, appuyez sur ou pour sélectionner Listecompta..

2 Appuyez sur [OK]. Le menu Liste compta. apparaît et affiche une liste des comptes enregistrés dans l'ordre ascendant. 3 Appuyez sur ou pour sélectionner un compte à vérifier ou à modifier, puis appuyez sur [OK]. Une liste de sélection d'options s'affiche. 4 Appuyez sur ou pour sélectionner Details/Modif., puis appuyez sur [OK]. L'écran du menu Details/Modif. s'affiche. 5 Pour modifier un ID de compte, appuyez sur ou pour sélectionner ID de compte, puis appuyez sur [OK]. Le menu ID de compte s'affiche. 6 Saisissez le nouvel ID de compte. Utilisez ou pour sélectionner un numéro, puis appuyez sur [OK] pour saisir le numéro. Vous pouvez revenir en arrière d'un caractère en appuyant sur [Ret arr] ([Sélection de gauche]).

Ce message s'affiche si l'ID de compte a déjà été enregistré.

7. Appuyez sur [Entrée] ([Sélection de droite]). Lorsque la modification de l'ID de compte est terminée, vous revenez au menu Détail/Modif..

Restriction (totale) : OK

01* Désactivation 02 Limite compteur 03 Ref. utilisateur

Détails/Modif. : OK

ID de compte 02 Restriction(total) 03 Restriction(couleur)

Limite (total) OK (1-9999999) 1000000 pages

Détails/Modif. : OK

ID de compte 02 Restrict.(total) 03 Restric(couleur)

Restric(couleur) : OK

01* Désactivation 02 Limite compteur 03 Ref. utilisateur

Détails/Modif. : OK

ID de compte 02 Restrict.(total) 03 Restrict.(couleur)

Pour placer des limites d'impression sur ce compte, appuyez sur ou pour sélectionner Restrict. (total), puis appuyez sur [OK].

L'écran Restrict. (total) s'affiche.

Désactivation - Limite compteur - Rejeter utilisa

9 Appuyez sur ou pour selectionner un paramètre, puis appuyez sur [OK]. Lorsque le réglage est terminé, l'écran du menu Détails/Modif. s'affiche. 10 Lorsque Limite compteur est défini pour Restrict. (total) à l'étape 9, définissez la limite du nombre total de pages pouvant être imprimé en utilisant ce compte. Appuyez sur ou pour sélectionner Limite (total), puis appuyez sur [OK]. Le menu Limite (total) s'affiche.

IMPORTANT Limite (Total) est affiché lorsque Limite compteur est défini pour Restrict. (total).

11 Saisissez la limite que vous voulez définir pour ce compte. Utilisez pour sélectionner un numéro, puis appuyez sur [OK] pour saisir le numéro. Lorsque vous avez terminé, appuyez sur [Entrée] ([Sélection de droit]). L'écran du menu Détails/Modif. s'affiche.

Appuyez sur ou pour augmenter ou diminuer la valeur soulignée par le curseur clignotant.

Utilisez les touches et pour déplacer le curseur vers la droite et la gauche.

Une fois que vous avez saisi la limite du nombre de pages, appuyez sur [OK]. Le réglage est mémorisé et le menu Détail/Modif. s'affiche à nouveau.

Pour placer des limites d'impression couleur sur ce compte, appuyez sur ou ∇ pour sélectionner Restric(couleur), puis appuyez sur [OK]. L'écran Restric(couleur) s'affiche.

Désactivation - Limite compteur - Rejeter utilisation

13 Appuyez sur ou pour sélectionner un paramètre, puis appuyez sur [OK]. Lorsque le réglage est terminé, l'écran du menu Détails/Modif. s'affiche.

14 Lorsque Limite compteur est défini pour Restric(couleur) à l'étape 13, définissez la limite du nombre total de pages couleur pouvant être imprimé en utilisant ce compte. Appuyez sur ou pour sélectionner Limite (couleur), puis appuyez sur [OK]. L'écran Limite (couleur) s'affiche.

IMPORTANT Limité (couleur) est affiché lorsque Limité compteur est défini pour Restric (couleur).

15 Saisissez la limite d'impression couleur que vous voulez définir pour ce compte. Utilisez ou pour sélectionner un numéro, puis appuyez sur [OK] pour saisir le numéro.

Lorsque vous avez terminé, appuyez sur [Entrée] ([Sélection de droite]). L'écran du menu Détails/Modif. s'affiche.

Supprimer (suppression des comptes enregistrés)

Vous pouvez utiliser cette procédure pour supprimer un ID de compte enregistré.

1 Dans le menu de sélection Param. compt. trav, appuyez sur ou pour sélectionner Listecompta.. 2 Appuyez sur [OK]. Le menu Liste compte. apparaît et affiche une liste des comptes enregistrés dans l'ordre ascendant.

3 Appuyez sur ou pour sélectionner l'ID du compte à supprimer. 4 Appuyez sur [OK]. Une liste de sélection d'options s'affiche.

5 Appuyez sur ou pour sélectionner Suppr., puis appuyez sur [OK]. Un écran de confirmation s'affiche. 6 Pour effectuer la suppression du compte, appuyez sur [Oui] ([Sélection de gauche]). Terminate. s'affiche et le compte est supprimé. Après la suppression du compte, l'écran Liste compta. s'affiche. 7 L'appui sur [Non] ([Sélection de droit]) renvoie à l'écran du menu. Listecompta. sans supprimer le compte.

Appli restrict.: OK

01 Immédiatement 02 Ensuite

Param. compt. trav : OK

Comptabilité travaux 02 Comptabilité Rapport 03 Comptabilité ch. trav [Quitter]

ID travail inconnu : OK

Refus 02 Autoriser

Param. compt. trav : OK

Compteur travaux 02 Compteur Rapport 03 Compteur ch. trav [Quitter]

Application des restrictions (paramètres de fonctionnement lorsque les limites sont dépassées)

Utilisez cette option pour spécifier l'action effectuée lorsqu'un service dépasse ses limites d'impression.

1 Dans le menu de sélection Param. compt. trav, appuyez sur ou pour sélectionner Appl/ restrict.. 2 Appuyez sur [OK]. L'écran Appl/ restrict. s'affiche.

• Immédiatement (interdit l'impression à partir de ce travail)
• Ensemble (interdit l'impression à partir du travail suivant)

3 Appuyez sur ou pour sélectionner un paramètre, puis appuyez sur [OK]. La liste menu de sélection Param. compt. trav s'affiche à nouveau.

ID trav. inconnu (paramètres de fonctionnement pour les ID de compte inconnus)

Utilisez cette procédure pour spécifier si les travaux d'impression provenant des services avec des ID inconnus sont autorisés.

1 Dans le menu de sélection Param. compt. trav., appuyez sur ou pour sélectionner ID trav. inconnu. 2 Appuyez sur [OK]. L'écran ID trav. inconnu s'affiche.

Refuser (pas imprimé) Autoriser (Imprimé)

3 Appuyez sur ou pour sélectionner un paramètre, puis appuyez sur [OK]. La liste menu de sélection Param. compt. trav s'affiche à nouveau.

Administrateur (paramètres administrateur)

Les paramètres administrateur sont une fonction qui identifie l'utilisateur qui peut utiliser l'imprimante et : gérer les autres utilisateurs.

Lors de l'utilisation des fonctions Sécurité et Comptabilité travaux, l'ID et le mot de passe administrateur définis ici sont authentifiés et les paramètres peuvent être spécifiés après l'authentication correcte.

Les options disponibles dans l'administrateur sont les suivantes :

• ID (Paramètre de l'ID administrateur)
• Mot de passe (Paramètre du mot de passe administrateur)

1 Appuyez sur [MENU]. 2 Appuyez sur ou pour sélectionner Administrateur. 3 Appuyez sur [OK]. L'écran ID admin. s'affiche.

4 Saisissez l'ID administrateur. Utilisez ou pour sélectionner un numéro, puis appuyez sur [OK] pour saisir le numéro.

Vous pouvez revenir en arrière d'un caractère en appuyant sur [Ret arr] ([Sélection de gauche]).

Remarque Le paramètre par défaut est "5500".

5 Appuyez sur [Suivant] ([Sélection de droite]). L'écran Mot de passe admin s'affiche. 6 Saisissez le mot de passe administrateur. Utilisez ou pour sélectionner un numéro, puis appuyez sur [OK] pour saisir le numéro.

Vous pouvez revenir en arrière d'un caractère en appuyant sur [Ret arr] ([Sélection de gauche]).

Remarque Le paramètre par défaut est "5500".

7 Appuyez sur [Connex.] ([Sélection de droit]). Si l'ID et le mot de passe saisis sont corrects, l'écran du menu Administrateur s'affiche. Si l'ID et le mot de passe saisis sont incorrects, l'écran du menu ID admin. s'affiche à nouveau (vous revenez à l'étape 3). 8 Appuyez sur ou pour sélectionner ID admin..

9 Appuyez sur [OK]. L'écran Nouvelle ID s'affiche.

10 Saisissez l'ID administrateur à enregistrer. Utilisez pour sélectionner un numéro, puis appuyez sur [OK] pour saisir le numéro.

Vous pouvez revenir en arrière d'un caractère en appuyant sur [Ret arr] ([Sélection de gauche]).

11 Lorsque vous avez terminé, appuyez sur [Entrée] ([Sélection de droite]). Le menu Confirmer ID s'affiche.

12 Pour confirmer, saisissez à nouveau l'ID administrateur à enregistrer. Utilisez < ou > pour sélectionner un numéro, puis appuyez sur [OK] pour saisir le numéro.

Vous pouvez revenir en arrière d'un caractère en appuyant sur [Ret arr] ([Sélection de gauche]).

Lorsque vous avez terminé, appuyez sur [Entrée] ([Sélection de droite]). Vous revenez à l'écran du menu Administrateur.

Si les ID administrateur ne correspondent pas, Nouvelle ID s'affiche à nouveau.

Saisissez à nouveau l'ID administrateur à enregistrer, en recommencer du début (vous êtes revenu à l'étape 10).

14 Dans le menu Administrateur, appuyez sur ou pour sélectionner Mode de passer adm.

15 Appuyez sur [OK]. L'écran Nouv mot de passe s'affiche.

16 Saisissez le mot de passe administrateur à enregistrer. Utilisez [OK] pour sélectionner un numéro, puis appuyez sur [OK] pour saisir le numéro.

Vous pouvez revenir en arrière d'un caractère en appuyant sur [Ret arr] ([Sélection de gauche]).

Lorsque vous avez terminé, appuyez sur [Entrée] ([Sélection de droite]). Le menu Conf. motdepasse s'affiche. Pour confirmer, saisissez à nouveau le mot de passe administrateur à enregistrer. Utilisez < ou > pour sélectionner un numéro, puis appuyez sur [OK] pour saisir le numéro.

Vous pouvez revenir en arrière d'un caractère en appuyant sur [Ret arr] ([Sélection de gauche]).

Lorsque vous avez terminé, appuyez sur [Entrée] ([Sélection de droite]). Le menu Administrateur s'affiche.

Si les mots de passe administrateur ne correspondent pas, Nouv motdepasse s'affiche à nouveau. Saisissez à nouveau le mot de passe administrateur à enregistrer, en recommençant du début (vous êtes revenu à l'étape 16).

Réglage/maint. (sélection/paramètre réglage/maintenance)

Ajuster/Maintenance est utilisé pour régler la qualité de l'impression et pour effectuer l'entretien de l'imprimante.

Les options disponibles dans Ajuster/Maintenance sont les suivantes :

• Cycle. Calibr. Couleur (Paramètre du cycle de réglage automatique de la couleur) Calibr. Couleur
• Enreg. couleur (Enregistrement couleur [standard])
• Enreg. couleur (Enregistrement couleur [Détaillé])
• Redémarrer (Redémarrer imprimante)
• Paramètres service (pour la maintenance)

IMPORTANT Param. service est principalement un menu utilisé par le personnel de service pour le travail d'entretien. Les clients n'ont pas besoin d'utiliser ce menu.

1 Appuyez sur [MENU]. 2 Appuyez sur ou pour sélectionner Réglage/Maint.. 3 Appuyez sur [OK]. Le menu Réglage/Maint. affiche une liste des options disponibles.

Réglage/Maint. : ⇌OK

01 Cycle calibCoul

02 Calibr. Couleur

03 Enreg. couleur

[ Quitter ]

Cycle. calibr. couleur (paramètre du cycle de réglage automatique de la couleur)

Le cycle d'exécution automatique de la calibration des couleurs peut être sélectionné. Les cycles suivants peuvent être définis :

Auto	Évaluation et réglage automatiques.
Court	Donne la priorité à la qualité de l'image. Le cycle de réglage de la couleur est plus court que le cycle standard.
Standard	Donne une priorité équivalente à la qualité de l'image et autraitement de l'impression.
Long	Donne la priorité autraitement de l'impression. Le cycle de réglage de la couleur est plus court que le cycle standard.

Cycle calibCoul :◇OK

01*Auto

02 Court

03 Normal

[ Quitter ]

1 Dans l'écran du menu Réglage/Maint., appuyez sur ou pour sélectionner Cycle calibCoul. 2 Appuyez sur [OK]. L'écran Cycle calibCoul s'affiche.

3 Appuyez sur ou pour sélectionner le cycle de réglage de la couleur. 4 Appuyez sur [OK]. Le cycle de réglage de la couleur est définit et l'écran du menu Réglage/Maint. s'affiche à nouveau.

Lancer la calibration des couleurs.
Étes-vous sûr ?
[ Oui ] [ Non ]

Enreg.couleur: OK 01 Normal 02 Détails [Quitter]

Normal: OK
01 Impro. mire
02 Ajuster magenta
03 Ajuster cyan
[Quitter]

Calibrage couleur

Cette imprimante contient une fonction de calibrage qui réalise automatiquement les ajustements pour compenser les changements qui se produisent avec le temps en raison de variations de la température ambiente et de l'humidité. Pour pouvoir conserver une impression couleur de la plus haute qualité, cette opération de calibrage des couleurs est effectuée automatiquement à chaque fois que l'imprimante est mise sous tension. L'opération de calibrage des couleurs peut être effectuée manuellement pendant le rétablissement après la mise en veille automatique ou durant l'impression.

1 Dans l'écran du menu Réglage/Maint., appuyez sur ou pour sélectionner Calibr. Couleur. 2 Appuyez sur [OK]. Un écran de confirmation s'affiche. Appuyez sur [Oui] ([Sélection de gauche]). La calibration des couleurs est effectuée, après quoi vous revenez à l'écran de vue. L'appui sur [Non] ([Sélection de droit]) renvoie au menu Réglage/Maint. sans effectuer la calibration des couleurs.

Enregistrement couleur (enregistrement couleur [standard])

Lors de la première utilisation de l'imprimante après l'installation ou après l'avoir déplacée ou si l'impression d'une couleur (magenta, cyan ou jaune) est décalée, utilisez ce mode pour corriger l'enregistrement couleur sur le panneau de commande.

Les options disponibles dans Enregistrement normal (enregistrement couleur [standard]) sont les suivantes :

• Impression de la mire de correction de l'enregistrement couleur
• Ajuster magenta (Correction magenta)
• Ajuster cyan (Correction cyan)
• Ajuster jaune (Correction jaune)

Impression de la mire de correction de l'enregistrement couleur

Vous pouvez utiliser cette option pour imprimer une mire de correction de l'enregistrement couleur en corrigeant l'enregistrement couleur.

1 Dans l'écran du menu Réglage/Maint., appuyez sur ou pour sélectionner Enreg. couleur. 2 Appuyez sur [OK]. L'écran du menu Enreg. couleur s'affiche. Appuyez sur [Quitter] ([Sélection de droit]) pour revenir à l'écran de voir.

3 Appuyez sur ou pour sélectionner Normal. 4 Appuyez sur [OK]. L'écran du menu Enreg. couleur Normal s'affiche.

Appuyez sur [Quitter] ([Sélection de droite]) pour revenir à l'écran de voir.

Imprimer. Étes-vous sûr ? → Enregistrement mire [ Oui ] [ Non ]

5 Appuyez sur ou pour sélectionner Impr. mire. 6 Appuyez sur [OK]. Un écran de confirmation s'affiche.

Si Comptabilité travaux est activé, saisissez l'ID de compte dans l'écran de connexion qui s'affiche. Un écran de confirmation s'affiche après la connexion.

Appuyez sur [Oui] ([Sélection de gauche]). Un écran de confirmation s'affiche.

L'appui sur [Non] ([Sélection de droite]) renvoie à l'écran du menu Enreg. couleur normal sans imprimer la mire de réglage.

La mire imprimée est la mire de correction de l'enregistrement des couleurs affichée sur la page suivante.

La mire de correction de l'enregistrement couleur comprend des mires d'enregistrement à l'avant (F), à la verticale (V) et à l'arrière (R) pour chaque couleur (magenta, cyan et jaune).

Exemple de mire de correction d'enregistrement couleur [normal]

Corrige l'enregistrement pour le magenta (rouge).

1 Dans l'écran du menu Réglage/Maint., appuyez sur ou pour sélectionner Enreg. couleur.

Appuyez sur ou pour déplacer le curseur vers la droite ou la gauche. Utilisez la même procédure que pour la valeur H-F afin d'afficher les valeurs V et H-R identifiées dans la mire de correction de l'enregistrement des couleurs.

2 Appuyez sur [OK]. L'écran du menu Enreg. couleur s'affiche. Appuyez sur [Quitter] ([Sélection de droit]) pour revenir à l'écran de voir. 3 Appuyez sur ou pour sélectionner Normal. 4 Appuyez sur [OK]. L'écran du menu Enreg. couleur Normal s'affiche. Appuyez sur [Quitter] ([Sélection de droit]) pour revenir à l'écran de voir. 5 Appuyez sur ou pour sélectionner Ajuster magenta. 6 Appuyez sur [OK]. L'écran du menu Ajuster magenta s'affiche. 0 est affiché pour les valeurs H-F, V et H-R et le curseur (_) clignote sous la valeur F. 7 Dans la mire F pour le magenta imprimé dans Impr. mire ci-dessus, notez les valeurs où les lignes sont les plus proches de manière à former une seule ligne droite. Dans cette figure, cela serait la valeur B. 8 Appuyez sur ou jusqu'à ce que la valeur apparaisse.

Lorsque vous avez terminé toutes les valeurs, appuyez sur [OK]. Le réglage est enregistré et vous revenez à l'écran du menu Enreg. couleur normal.

Ajuster cyan (correction cyan) et ajuster jaune (correction jaune)

Ces options corrigent l'enregistrement pour le cyan (bleu) et le jaune.

1 Dans l'écran du menu Enreg. couleur normal, appuyez sur ou ∇ pour sélectionner Ajuster cyan ou Ajuster jaune. 2 Appuyez sur [OK]. L'écran Ajuster cyan ou Ajuster jaune s'affiche.

Utilisez la même procédure que pour le magenta pour identifier les valeurs cyan et jaune dans la mire de correction de l'enregistrement des couleurs et les régler dans l'imprimante.

Remarque Pour la vérifier, vous pouvez imprimer à nouveau la mire de correction de l'enregistrement couleur. Si la section où les lignes coïncident le plus pour former une seule ligne droite n'est pas à 0, effectuez à nouveau le réglage à partir du magenta.

IMPORTANT Si le problème d'impression couleur décalée persiste encore après avoir corrigé l'enregistrement couleur, appelez le service technique.

Enregistrement couleur (enregistrement couleur [détailé])

Cette procédure vous permet de réaliser des ajustements horizontaux et verticaux fins des corrections de l'enregistrement couleur.

Les options disponibles dans Enreg. couleur détaillé (enregistrement couleur [détaillé]) sont les suivantes :

• Impression de la mire de correction de l'enregistrement couleur
• Ajuster magenta (Correction magenta)
• Ajuster cyan (Correction cyan)
• Ajuster jaune (Correction jaune)

Impression de la mire de correction de l'enregistrement couleur

Vous pouvez utiliser cette option pour imprimer une mire de correction de l'enregistrement couleur en corrigeant l'enregistrement couleur.

1 Dans l'écran du menu Réglage/Maint., appuyez sur ou pour sélectionner Enreg. couleur.

2 Appuyez sur [OK]. L'écran du menu Enreg. couleur s'affiche. Appuyez sur [Quitter] ([Sélection de droit]) pour revenir à l'écran de veille. 3 Appuyez sur ou pour selectionner Details. 4 Appuyez sur [OK]. L'écran du menu Enreg. couleur Détails s'affiche. Appuyez sur [Quitter] ([Sélection de droit]) pour revenir à l'écran de voir. 5 Appuyez sur ou pour selectionner Impr. mire. 6 Appuyez sur [OK]. Un écran de confirmation s'affiche. Appuyez sur [Oui] ([Sélection de gauche]). Terminé. s'affiche et l'impression commence.

L'appui sur [Non] ([Sélection de droite]) renvoie à l'écran du menu Enreg. couleur Détails sans imprimer la mire de réglage.

Si Compta. travaux est activé, un écran de confirmation s'affiche après la connexion au service.

Si la Comptabilité travaux est activée, saisissez également l'ID de compte.

La mire imprimée est la mire de correction de l'enregistrement des couleurs affichée sur la page suivante.

Il existe des mires d'enregistrement H-1 à H-7 (partie supérieure) et V-1 à V-5 (partie inférieure) pour chaque couleur (cyan, magenta et jaune) de la mire de correction de l'enregistrement des couleurs.

Ajuster magenta (correction magenta)

Effectue des corrections détaillées de l'enregistrement pour le magenta (rouge).

1 Dans l'écran du menu Réglage/Maint., appuyez sur ou pour sélectionner Enreg. couleur. 2 Appuyez sur [OK]. L'écran du menu Enreg. couleur s'affiche.

Appuyez sur [Quitter] ([Sélection de droite]) pour revenir à l'écran de voir.

3 Appuyez sur ou ∇ pour sélectionner Details. 4 Appuyez sur [OK]. L'écran du menu Enreg. couleur Détails s'affiche.

Appuyez sur [Quitter] ([Sélection de droite]) pour revenir à l'écran de voir.

5 Appuyez sur ou pour sélectionner Ajuster magenta. 6 Appuyez sur [OK]. L'écran du menu Ajuster magenta s'affiche. Les valeurs sont affichées pour H-1, H-2, H-3, H-4, H-5 et V-3.

7 Dans les mires H et V pour le magenta imprimé dans Impr. mire ci-dessus, notez les valeurs ou les lignes sont les plus proches de manière à former une seule ligne droite. Dans cette figure, cela serait la valeur B.

8 Appuyez sur ou jusqu'à ce que la valeur apparaisse. 9 Appuyez sur < ou > pour déplacer le curseur vers la droite ou la gauche.

Utilisez la même procédure que pour la valeur H-1 afin d'afficher les autres valeurs identifiées dans la mire de correction de l'enregistrement des couleurs. Lorsque vous avez terminé toutes les valeurs, appuyez sur [OK]. Le réglage est enregistré et vous revenez à l'écran du menu Enreg. couleur Détails.

Ajuster cyan (correction cyan) et ajuster jaune (correction jaune)

Ces options effectuent des corrections détaillées de l'enregistrement pour le cyan (bleu) et le jaune.

1 Dans l'écran du menu Enreg. couleur détails, appuyez sur ou pour sélectionner Ajuster cyan ou Ajuster jaune. 2 Appuyez sur [OK]. L'écran Ajuster cyan ou Ajuster jaune s'affiche.

Utilisez la même procédure que pour le magenta ci-dessus pour identifier les valeurs cyan et jaune dans la mire de correction de l'enregistrement des couleurs et les régler dans l'imprimante.

Remarque Pour la vérifier, vous pouvez imprimer à nouveau la mire de correction de l'enregistrement couleur. Si la section où les lignes coïncident le plus pour former une seule ligne droite n'est pas à 0, effectuez à nouveau le réglage à partir du magenta.

IMPORTANT Si le problème d'impression couleur décalée persiste encore après avoir corrigé l'enregistrement couleur, appelez votre technician.

Redémarrer (redémarrer imprimante)

La procédure décrite ci-après permet de réinitialiser les réglages temporaires de l'imprimante, notamment de rétablir les valeurs par défaut relatives à l'orientation des pages ou à la police en cours, etc. définies par le biais de commandes. Les polices et les macros téléchargés sont supprimées de la mémoire de l'imprimante.

1 Dans l'écran du menu Réglage/Maint., appuyez sur ou ∇ pour sélectionner Redémarrer. 2 Appuyez sur [OK]. Un écran de confirmation s'affiche.

Appuyez sur [Oui] ([Sélection de gauche]). L'imprimante est redémarrée.

L'appui sur [Non] ([Sélection de droite]) renvoie au menu Réglage/Maint. sans redémarrer l'imprimante.

Param. service (pour la maintenance)

Les options disponibles dans Service sont les suivantes :

• État du service (Impression de la page de configuration de maintenance)
• État du réseau (Impression de la page de configuration réseau) Page de test (Impression de la page de test) DEV-CLN (Paramètre du mode développement/raffraîchissement) Tambour (Paramètre du mode tambour/rafraîchissement)
• LSU (Paramètre du mode de nettoyage du LSU)
• Nettoyage du bac MF (configuration du mode de nettoyage du bac MF) Mode silence (configuration du mode silence)
• Position de première impression (configuration de la position de première impression)
• Initialisation (Initialisation du système)

IMPORTANT Service est principalement un menu utilisé par le personnel de service pour le travail d'entretien. Les clients n'ont pas besoin d'utiliser ce menu.

1 Dans l'écran du menu Réglage/Maint., appuyez sur ou pour sélectionner Param. service. 2 Appuyez sur [OK]. L'écran du menu Param. service s'affiche.

Param. service: 01 État du service 02 État du réseau 03 Page de test [Quitter]

État du service (impression de la page de configuration de maintenance)

La page de configuration de maintenance contient des informations de paramétrage de l'imprimante plus détaillées que la page de configuration standard. Elle est donc davantage destinée à des opérations de maintenance. Elle peut néanmoins composer un grand nombre d'informations qui peuvent vous être utiles.

1 Dans le menu Param. service, appuyez sur ou pour sélectionner Etat service. 2 Appuyez sur [OK]. Un écran de confirmation s'affiche.

Si Compta. travaux est activé, un écran de confirmation s'affiche après la connexion au service.

Appuyez sur [Oui] ([Sélection de gauche]). Accepté. s'affiche et l'impression commence.

L'appui sur [Non] ([Sélection de droite]) renvoie à l'écran du menu Paramètres service sans imprimer la page de test.

Imprimer.
Étes-vous sûr ?
→État service
[ Oui ] [ Non ]

État du réseau (impression de la page de configuration réseau)

La page de configuration réseau contient des informations détaillées sur les paramètres du réseau. Elle est principalement utilisée pour l'entretien par le personnel de service, mais elle contient des informations qui peuvent vous être utiles.

1 Dans le menu Param. service, appuyez sur ou ∇ pour sélectionner Etat du réseau. 2 Appuyez sur [OK]. Un écran de confirmation s'affiche.

Si Compta. travaux est activé, un écran de confirmation s'affiche après la connexion au service.

Appuyez sur [Oui] ([Sélection de gauche]). Accepté. s'affiche et l'impression commence.

L'appui sur [Non] ([Sélection de droit]) renvoie à l'écran du menu Param. service sans imprimer la page de test.

La page d'essai est imprimée pour vérifier l'efficacité des ajustements de l'imprimante. Elle est principalement utilisée pour l'entretien par le personnel de service, mais elle contient des informations qui peuvent vous être utiles.

1 Dans le menu Param. service, appuyez sur ou pour sélectionner Page de test. 2 Appuyez sur [OK]. Un écran de confirmation s'affiche.

Si Compta. travaux est activé, un écran de confirmation s'affiche après la connexion au service.

Appuyez sur [Oui] ([Sélection de gauche]). Accepté. s'affiche et l'impression commence.

L'appui sur [Non] ([Sélection de droit]) renvoie à l'écran du menu Param. service sans imprimer la page de test.

DEV-CLN (paramètre du mode développement/rafraîchissement)

Cette option définit le mode de rafraîchissement pour le développement. Lorsque la qualité d'impression diminue, le rafraîchissement du développement peut rétablir la qualité d'impression. Cette option est principalement utilisée pour l'entretien par le personnel de service.

1 Dans le menu Param. service, appuyez sur ou ∇ pour sélectionner DEV-CLN. 2 Appuyez sur [OK]. Un écran de confirmation s'affiche.

Appuyez sur [Oui] ([Sélection de gauche]). Le développement est rafraîchi.

L'appui sur [Non] ([Sélection de droite]) renvoie à l'écran du menu Param. service rafraîchir le développement.

Tambour (paramètre du mode tambour/rafraîchissement)

Cette option définit le mode de rafraîchissement pour le tambour. Lorsque la qualité d'impression diminue, le rafraîchissement du tambour peut rétablir la qualité d'impression. Cette option est principalement utilisée pour l'entretien par le personnel de service.

1 Dans le menu Param. service, appuyez sur ou ∇ pour sélectionner Tambour. 2 Appuyez sur [OK]. Un écran de confirmation s'affiche.

Appuyez sur [Oui] ([Sélection de gauche]). Effectuez le rafranchissement du tambour.

L'appui sur [Non] ([Sélection de droit]) renvoie à l'écran du menu Param. service. raftchir le tambour.

LSU (paramètre du mode de nettoyage du LSU)

Cette option définit le mode de nettoyage pour le LSU. Lorsque la qualité d'impression diminue, le nettoyage du LSU peut rétablir la qualité d'impression. Cette option est principalement utilisée pour l'entretien par le personnel de service.

1 Dans le menu Param. service, appuyez sur ou ∇ pour sélectionner LSU. 2 Appuyez sur [OK]. Un écran de confirmation s'affiche.

Appuyez sur [Oui] ([Sélection de gauche]). Effectuer le nettoyage du LSU.

L'appui sur [Non] ([Sélection de droite]) renvoie à l'écran du menu Param. service sans nettoyer le LSU.

Nettoyage du bac MF (configuration du mode de nettoyage du bac MF)

Si de la saleté apparait sur les images lorsque vous utilisez le bac MF, effectuez un Nettoyage de bac MF.

1 Dans le menu Param. service, appuyez sur ou pour sélectionner Nettoy. by-pass. 2 Appuyez sur [OK]. Un écran de confirmation s'affiche. 3 Chargez deux feuilles de papier A4 ou Letter dans le bac MF. 4 Appuyez sur [Oui] ([Sélection de gauche]). Le nettoyage du bac MF commence.

L'appui sur [Non] ([Sélection de droit]) renvoie à l'écran du menu Param. service sans nettoyer le bac MF.

Mode silence (configuration du mode silence)

Faites fonctionner la machine de manière plus silencieuse. Sélectionnez ce mode quand le bruit de fonctionnement devient inconvertible. Utilisez la procédure ci-dessous pour sélectionner le mode silence.

1 Dans le menu Param. service, appuyez sur ou pour sélectionner Mode silence. 2 Appuyez sur [OK]. L'écran Mode silence s'affiche. 3 Appuyez sur ou pour sélectionner le mode silence. 4 Appuyez sur [OK]. Le menu Param. service s'affiche à nouveau.

Position de première impression (configuration de la position de première impression)

L'utilisation de cette fonction accélère le temps de la première impression noir et blanc ou couleur en modifiant la position de démarrage par défaut de la première impression. En outre, la machine peut détecter automatiquement la position adaptée en fonction de votre utilisation.

Élément	Description
Standard	• Valeur par défaut du temps de première impression.
Priorité noir et blanc	• Accélère le temps de la première impression noir et blanc.
Priorité couleur	• Accélère le temps de la première impression couleur.
Auto	• Détecte automatiquement la position adaptée en fonction de votre utilisation.

Prem(pos. d'impr. 07* standard 02 Priorité N & B 03 Priorité couleur

1 Dans le menu Param. service, appuyez sur ou pour sélectionner Prem(pos. d'impr.. 2 Appuyez sur [OK]. L'écran Prem(pos. d'impr. s'affiche. 3 Appuyez sur ou pour sélectionner le mode de position de première impression. 4 Appuyez sur [OK]. Le menu Param. service s'affiche à nouveau.

Initialisation (initialisation du système)

Initialise le disque dur monté sur la machine pour revenir au mode par défaut.

IMPORTANT L'initialisation du système effacera toutes les boîtes personnalisées et toutes les données dans la boîte travaux.

Remarque Si le kit de sécurité optionnel a été installé, cet élément ne s'affiche pas. Pour de plus amples détails sur le kit de sécurité, reportez-vous au Data Security Kit (E) Operation Guide.

1 Dans le menu Param. service, appuyez sur ou ∇ pour sélectionner Initialisation. 2 Appuyez sur [OK]. Un écran de confirmation s'affiche.

Appuyez sur [Oui] ([Sélection de gauche]). L'initialisation démarre.

L'appui sur [Non] ([Sélection de droite]) renvoie à l'écran du menu Param. service sans initialiser le système.

L'initialisation système va commencer. Êtes-vous sûr ?

[ Oui ] [ Non ]

IMPORTANT Pendant l'initialisation, Formatage... Ne mettez pas hors tension le système. s'affiche. Attendez jusqu'à la fin de l'initialisation.

Lorsque l'initialisation est finie, Tâche terminée. Mettez l'appareil hors tension, puis sous tension. s'affiche. Éteignez, puis rallumez l'appareil.

5 Entretien

Ce chapitre aborde les rubriques suivantes :

Informations générales 5-2

Remplacement de la cartouche de toner 5-2

Remplacement du bac de réception de toner 5-6

Nettoyage de l'imprimante 5-8

Informations générales

Ce chapitre décrit les opérations d'entretien de base que vous pouvez effectuer sur l'imprimante. En fonction du message affiché sur l'écran, vous pouvez replacer les éléments suivants :

• Kits de toner
• Bac de récapitulation de toner

Les éléments suivants doivent également être nettoyés régulièrement :

• Séparateur
• Rouleau de transfert

Remarque Récolte d'information sur les puce mémoire - La puce mémoire fixée à la cartouche de toner est conçue pour améliorer la commodité de l'utilisateur final, pour aider lors de l'opération de recyclage des cartouches de toner usagées et pour récolter des informations utiles à la planification et au développement de nouveaux produits. Les informations récoltées sont anonymes - elles ne peuvent être associées à aucun individu particulier et les données sont prévues pour une utilisation anonyme.

Remplacement de la cartouche de toner

La cartouche de toner dans l'imprimante doit être remplacée lorsqule message indique Toner bientôt vide. ou peu après.

([C] [M] [Y] [K] affiché en alternance avec le message indique la couleur de toner qui doit être remplacée). Si vous continuez à utiliser l'imprimante, l'alimentation en toner peut s'épuiser et l'imprimante cesserá d'imprimer pour afficher le message Remplacer le toner.

couleur de toner Nettoyer l'imprimante. Vous indiquant d'installer un nouveau kit de toner.

Fréquence de remplacement de la cartouche de toner

La durée de vie des cartouches de toner dépend de la quantité de toner nécessaire pour réaliser les travaux d'impression. Selon ISO/IEC 19798 et avec la fonction EcoPrint désactivée, la cartouche de toner possède les performances d'impression suivantes (le réglage de la couleur et les autres réglages pendant l'impression continue A4 sont exclus) :

Couleur du toner	Durée de vie de la cartouche de toner (pages imprimables)
Noir	25 000 images
Cyan	18 000 images
Magenta	18 000 images
Jaune	18 000 images

Remarque La cartouche de toner fournie avec l'imprimante doit remplir le système lors de la première utilisation. Par conséquent, seul 50% des premiers kits de toner peut être utilisé pour l'impression. Par exemple :

La cartouche de toner (noir) fournie avec l'imprimante pourra imprimer environ 12 500 pages (images).

Kits de toner

Pour des résultats optimaux, nous conseillons d'utiliser uniquement des pièces et des fournitures Kyocera Mita originales.

Les kits de toner sont fournis en 4 couleurs différentes : cyan, magenta, jaune et noir.

Un kit de toner neuf contient les éléments suivants pour chaque couleur :

Cartouche de toner - Bac de récupération de toner - Sacs en plastique destinés à recueillir la cartouche de toner et le bac de récupération de toner usagés - Guide d'installation

Remarque : Conservez la cartouche de toner dans son carton d'emballage tant que vous n'êtes pas prêt à l'installer dans l'imprimante.

Remplacement de la cartouche de toner

Cette section décrit la procédure de remplacement des cartouches de toner. Lorsque vous remplacez la cartouche de toner de n'importe quelle couleur, remplacez toujours le bac de récapération de toner en même temps. En effet, lorsque celui-ci est plein, le toner usagé risque de déborder et d'endommager l'imprimante.

ATTENTION Ne tentez pas d'incinérer la cartouche de toner. Des étincelles dangereuses peuvent provoquer des brûlures.

IMPORTANT Lors du remplacement de la cartouche de toner, éloignez temporairement les supports de stockage et les fournitures informatiques (disquettes et mémoires USB, par exemple) de la cartouche de toner. Vous évitez ainsi de les endommager avec le magnétisme du toner.

Nettoyez toujours l'intérieur de l'imprimante après le remplacement de la cartouche de toner. Pour plus d'informations, reportez-vous à la section Nettoyage de l'imprimante à la page 5-8.

Kyocera Mita Corporation rejette toute responsabilité en cas de dégâts ou de problèmes liés à l'utilisation de cartouches de toner différentes des cartouches de toner originales Kyocera Mita. Pour obtenir les meilleures performances, il est également recommandé d'utiliser uniquement les cartouches de toner Kyocera Mita spécifiques conçues pour l'utilisation dans votre pays ou votre région. Si une cartouche de toner pour une autre destination est installée, l'imprimante cessera d'imprimer.

Remarque : Il n'est pas nécessaire de mettre l'imprimante hors tension pour procéder au remplacement. Si vous la mettez hors tension, toutes les données en cours de traitement dans l'imprimante seront supprimées.

Pour remplacer la cartouche de toner, vérifiez d'abord la couleur de la cartouche de toner qui doit être remplacée. Dans cet exemple, on suppose que vous remplacez la cartouche de toner noir.

1 Ouvrez le capot avant.

2 Tournez le levier d'ouverture de la cartouche de toner noir (K) en position verticale.

3 Ouvrez le sac en plastique de mise au rebut fourni et placez-le dans la fente de la cartouche de toner. Tirez la cartouche de toner usagée le plus loin possible dans le sac.

4 Retirez la cartouche de toner usagée en la tenant par la poignée et placez-la dans le sac en plastique en mise au rebut fourni.

5 Sortez la nouvelle cartouche du kit de toner.

6 Tenez la nouvelle cartouche de toner à deux mains et agitez-la latéralement plusieurs fois pour répartir le toner de façon uniforme à l'intérieur.

7 Tenez la nouvelle cartouche de toner à deux mains et insérez-la doucement.

8 Tournez le levier d'ouverture de la cartouche de toner en position horizontale. Utilisez la même procédure pour replacer les autres cartouches de toner couleur.

9 Fermez le capot avant.

Remarque Après utilisation, mettez toujours au rebut la cartouche de toner et le bac de réception de toner conformément aux réglementations nationales et locales.

Passez à la section suivante.

Remplacement du bac de réception de toner

Remplacez le bac de récapération de toner lorsque le message Vérifiez le bac de récapération toner. s'affiche. Le kit de toner contient un bac de récapération de toner neuf. Le bac de récapération de toner doit être remplacé avant de pouvoir utiliser l'imprimante.

1 Ouvrez le capot avant.

2 Appuyez sur le bouton d'ouverture et tirez le bac de réception de toner.

3 Fermez le capuchon du bac de réception de toner.

4 Retirez le bac de réception de toner en diagonale.

5 Placez le bac de réception de toner dans le sac en plastique fourni pour mise au rebut.

6 Ouvrez le capuchon du nouveau bac de récapération de toner.

7 Installez un nouveau bac de réception de toner.

8 Appuyez sur le bord gauche du nouveau bac de récapération de toner pour le verrouiller.

9 Appuyez sur l'endroit spécifique pour insérer le bac de récapération de toner. Quand le bac atteint sa position correcte, il se verrouille en place en émettant un "clic".

10 Fermez le capot avant.

Après avoir remplacé la cartouche de toner et le bac de récupération de toner, nettoyez l'unité de transfert du papier. Pour des instructions, reportez-vous à la section Nettoyage de l'imprimante à la page 5-8.

Nettoyage de l'imprimante

Nettoyez l'intérieur de l'imprimante à chaque fois que la cartouche de toner ou que le bac de récapération de toner sont changés, afin de maintenir la meilleure qualité d'impression possible.

Pour conserver une qualité d'impression optimale, il est également recommandé de nettoyer l'intérieur de l'imprimante une fois par mois ainsi que lors du remplacement de la cartouche de toner.

Il doit aussi être nettoyé si des bandes ou des lignes apparaissent sur les copies imprimées ou si les impressions sont pâles ou floues.

Nettoyage du séparateur

Les problèmes d'impression comme la salissure des pages imprimées peuvent se produire si le séparateur devient sale. Suivez les étapes ci-après pour nettoyer le séparateur.

1 Ouvrez le capot avant.

2 Retirez la Brosse de nettoyage (bleue).

3 Tirez sur le levier du capot gauche 1 pour l'ouvrir.

4 Nettoyez le séparateur en déplaçant la brosse d'un côté à l'autre le long du séparateur, comme indiqué.

5 Replacez la brosse de nettoyage à son emplacement d'origine et fermez le capot avant. 6 Appuyez sur l'endroit spécifique pour fermer le capot gauche 1.

Nettoyage du rouleau de transfert

Les problèmes d'impression comme la salissure des pages imprimées peuvent se produire si le séparateur devient sale. Suivez les étapes ci-après pour nettoyer le séparateur.

1 Ouvrez le capot avant.

2 Retirez la Brosse de nettoyage (bleue).

3 Tirez sur le levier du capot gauche 1 pour l'ouvrir.

4 Nettoyez le rouleau de transfert en déplaçant la brosse d'un côté à l'autre le long du rouleau tout en faisant tourner le rouleau à l'aide du bouton situé à l'extrémité gauche du rouleau, comme indiqué.

5 Replacez la Brosse de nettoyage à son emplacement d'origine et fermez le capot avant. 6 Appuyez sur l'endroit spécifique pour fermer le capot gauche 1.

6 Dépannage

Ce chapitre aborde les rubriques suivantes :

Recommandations générales 6-2

Problèmes de qualité d'impression 6-3

Messages d'erreur 6-5

Élimination des bourrages papier 6-15

Si vous ne parvenez pas à résoudre un incident, faites appel à un technicien de maintenance.

Recommandations générales

Le tableau ci-dessous fournit des solutions de base aux incidents pouvant se produire avec l'imprimante. Il est recommandé de le consulter pour résoudre les problèmes avant de faire appel à un technicien.

Problème	Éléments à vérifier	Action corrective
La qualité d'impression est mauvaise.	Reportez-vous à la section Problèmes de qualité d'impression à la page 6-3.
Bourrage papier.	Reportez-vous à la section Élimination des bourrages papier à la page 6-15.
Aucunvoyant ne s'allume sur le panneau de commande et les ventilateurs ne font aucun bruit alors que l'imprimante est sous tension.	Vérifiez le branchement du cordon d'alimentation.	Mettez l'imprimante hors tension, débranchez le cordon d'alimentation et rebranchez-le, puis essayez de remettre l'imprimante sous tension.
	Vérifiez si l'interrupteur d'alimentation est bien en position (I).	Mettez l'interrupteur sur la position (I).
L'imprimante imprime une page d'état, mais elle n'imprime pas les travaux lancés à partir de l'ordinateur.	Vérifiez le cable de l'imprimante et le cable d'interface.	Vérifiez si les deux extrémités du cable de l'imprimante sont branchées. Essayez de replacer le cable de l'imprimante ou le cable d'interface.
	Vérifiez les fichiers programme et les applications logicielles.	Essayez d'imprimer un autre fichier ou d'utiliser une autre commande d'impression. Si le problème se produit uniquement avec un fichier ou une application spécifique, vérifiez les paramètres d'imprimante pour cette application.
L'imprimante émet de la vapeur dans la zone autour du plateau supérieur.	Vérifiez si la température de la pièce est BASSE ou si du papier humide a été utilisé.	Selon l'environnement d'impression et les conditions du papier, la chaleur généraeeendant l'impression peut entraîner l'évaporation de l'humidité du papier et la vapeur émise peut sembler de la fumée. Cela n'est pas un problème et vous pouvez continuer à imprimer. Si la vapeur vous préoccupe, augmentez la température de la pièce ou remplacez la papier par un papier neuf et sec.

Conseils

Les problèmes d'impression peuvent être résolus facilement en suivant les conseils ci-dessous. Si les recommandations ci-dessus ne vous ont pas permis de résoudre le problème rencontres, essayez les opérations suivantes :

• Mettez l'imprimante hors tension et attendez quelques secondes. Remettez ensuite l'imprimante sous tension.
• Redémarrez l'ordinateur qui envoie les travaux d'impression vers l'imprimante.
• Récupérez la version la plus récente du pilote d'imprimante et installez-la. Les dernières versions des pilotes d'imprimante et des utilisaires sont disponibles à l'adresse suivante : http://www.kyoceramita.com/download/. Assurez-vous que les procédures d'impression sont suivies au niveau du logiciel de l'application. Consultez la documentation fournie avec le logiciel de l'application.

Problèmes de qualité d'impression

Les tableaux et les illustrations figurant dans les sections suivantes décrivent les problèmes de qualité d'impression et les actions correctives que vous pouvez en œuvre pour les résoudre. Certaines solutions peuvent nécessiter le nettoyage ou le remplacement d'éléments de l'imprimante.

Si l'action corrective suggérée ne résout pas le problème, contactez un technicien de maintenance.

Résultat d'impression	Action corrective
Impression aux couleurs décalées ABC	Effectuez un réglage de la couleur à l'aide du panneau de commande de l'imprimante. Pour plus d'informations, reportez-vous à la section Enreg. couleur (Enregistrement couleur [standard]) à la page 4-107.
Impression complètement vierge	Nettoyez le LSU. Pour plus d'informations, reportez-vous à la section LSU (Paramètre du mode de nettoyage du LSU) à la page 4-117.
	Effectuez un calibrage couleur en mettant l'imprimante hors tension, puis sous tension ou en utilisant le panneau de commande de l'imprimante. Pour plus d'informations, reportez-vous à la section Calibr. Couleur à la page 4-107.
	En fonction des conditions environnementales, il est possible de ne pas être en mesure d'obtenir une impression correcte. Reportez-vous à la section page xvi pour les plages de température et d'humidité dans lesquilles l'imprimante peut être utilisée.
	Un problème est peut-être survenu sur toute ordinateur. Vérifiez si une erreur s'est produit ou si les paramètres de l'application sont corrects.
Vides ou points ABC 123	Nettoyez le LSU. Pour plus d'informations, reportez-vous à la section LSU (Paramètre du mode de nettoyage du LSU) à la page 4-117.
	Nettoyez le séparer et le rouleau de transfert. Ouvrez le capot gauche 1 de l'imprimante, puis nettoyez le séparer et le rouleau de transfert à l'aide d'une Brosse de nettoyage. Reportez-vous à la section Nettoyage de l'imprimante à la page 5-8.

Résultat d'impression			Action corrective
Lignes verticales noires ou blanches			Vérifiez le niveau de toner sur le panneau de commande. Si le message Toner bientôt vide, s'affiche, installez un nouveau kit de toner. Pour replacer la cartouche de toner, reportez-vous à la section Remplacement de la cartouche de toner à la page 5-2.
			Nettoyez le LSU. Pour plus d'informations, reportez-vous à la section LSU (Paramètre du mode de nettoyage du LSU) à la page 4-117.
			Rafraîchissez le tambour. Pour plus d'informations, reportez-vous à la section Tambour (Paramètre du mode tambour/rafraîchissement) à la page 4-117.
			Nettoyez le séparateur et le rouleau de transfert. Ouvrez le capot gauche 1 de l'imprimante, puis nettoyez le séparateur et le rouleau de transfert à l'aide d'une brosse de nettoyage. Reportez-vous à la section Nettoyage de l'imprimante à la page 5-8.
Impression pâle ou floue			Rafraîchissez le tambour. Pour plus d'informations, reportez-vous à la section Tambour (Paramètre du mode tambour/rafraîchissement) à la page 4-117.
			Assurez-vous que le réglage du type de papier correspond au papier utilisé. Pour plus d'informations, reportez-vous à la section Param papier à la page 4-47.
			Effectuez un calibrage couleur en mettant l'imprimante hors tension, puis sous tension ou en utilisant le panneau de commande de l'imprimante. Pour plus d'informations, reportez-vous à la section Calibr. Couleur à la page 4-107.
			Essayez de régler les paramètres de contrôle de la couleur à l'aide du pilote de l'imprimante.
			Vérifiez le panneau de commande. Si le message Toner bientôt vide, s'affiche, installez un nouveau kit de toner. Pour replacer le toner, reportez-vous à la section Remplacement de la cartouche de toner à la page 5-2.
			Le papier que vous utilisez est peut-être humide. Remplacez-le par du papier neuf.
Fond gris			Rafraîchissez le tambour. Pour plus d'informations, reportez-vous à la section Tambour (Paramètre du mode tambour/rafraîchissement) à la page 4-117.
			Vérifiez le niveau de toner sur le panneau de commande. Si le message Toner bientôt vide, s'affiche, installez un nouveau kit de toner. Pour replacer la cartouche de toner, reportez-vous à la section Remplacement de la cartouche de toner à la page 5-2.
			Effectuez un calibrage couleur en mettant l'imprimante hors tension, puis sous tension ou en utilisant le panneau de commande de l'imprimante. Pour plus d'informations, reportez-vous à la section Calibr. Couleur à la page 4-107.
			Le papier que vous utilisez est peut-être humide. Remplacez-le par du papier neuf.

Résultat d'impression	Action corrective
Saleté sur le bord supérieur ou le verso de la feuille de papier ABC 123 C 123	Nettoyez l'intérieur de l'imprimante. Ouvrez le capot gauche 1 et vérifie si l'intérieur est sale. Si c'est le cas, nettoyez l'intérieur à l'aide de la Brosse de nettoyage incluse dans le kit de toner.
	Nettoyez le LSU. Pour plus d'informations, reportez-vous à la section LSU (Paramètre du mode de nettoyage du LSU) à la page 4-117.
	Changez de type de papier.

Messages d'erreur

Le tableau suivant répertorie les messages d'erreur et d'entretien que vous pouvez traiter vous-même. Si le message Erreur machine. Appeler technicien s'affiche, mettez l'imprimante hors tension, débranchez le cordon d'alimentation et faites appel à un technicien de maintenance.

Si le message Erreur machine. Appeler technicien ou Erreur. Éteignez, puis rallumez l'appareil s'affiche, mettez l'imprimante hors tension, puis sous tension pour voir si l'imprimante se rétablit. Si l'imprimante ne se rétablit pas, mettez l'imprimante hors tension, débranchez le cordon d'alimentation et contactez un technicien de maintenance ou un centre d'entretien/agréé.

Certaines erreurs peuvent déclencher l'alarme sonore. Pour l'arrêter, appuyez sur [Arrêté].

Message	Action corrective
Erreur de compte. Appuyez sur [OK]. # ##	Ce message s'affiche lorsque la fonction de comptabilité des travaux est activée et qu'une tentative de spécifier les paramètres de comptabilité des travaux ou d'enregistrer ou de supprimer un compte échoue. Pour rétabrir l'état Prêt de l'imprimante, appuyez sur [OK]. Il n'y a plus de papier dans la source de papier indiquée. Mettez du papier dans la source indiquée (magasins à papier, bac multifonction (MF) ou chargeurs de papier optionnels). Ce message s'affiche en alternance avec des messages indiquant l'état de l'imprimante, comme Prêt à imprimer., Attendre SVP., et Traitément..
Aj. papier au mag. #
Aj. papier au by-pass
Erreur machine. Appeler technician. F####	F#### représenté un code d'erreur de contrôleur (#=0, 1, 2, ...). Appelez un technicien de maintenance. L'imprimante ne fonctionne pas lorsque ce message est affchéé.
Erreur machine. Appeler technician. F000	Le contrôleur de l'imprimante et le panneau de commande ne peuvent pas échanger les données. Mettez l'imprimante hors tension et débranchez-la de la prise de courant. Contactez ensuite votre technician de maintenance ou un centre d'entretien agréé.
Erreur machine. Appeler technician.	# # # # représentée une erreur mécanique (#=0, 1, 2, ...). Appelez un technicien de maintenance. L'imprimante ne fonctionne pas lorsque ce message est affchéé. Le nombre total de pages imprimées est également indiqué, par exemple 0123456.
Annulation...	Affchéé lorsque les données sont en cours de suppression.
Magasin # non chargé.	Le bac de papier correspondant n'est pas installé. Installez-la. Il peut s'agir du bac 1 (supérieur) à 4 (inférieur).
Fermer capot avant.	Le capot avant de l'imprimante est ouvert. Fermez le capot avant.
Fermer capot gauche#.	Le capot gauche de l'imprimante est ouvert. Fermez le capot gauche. Si le capot gauche du chargeur de papier optionnel est ouvert, 4 s'affiche.
Fermer capot sup.	Le capot supérieur de l'imprimante est ouvert. Fermez-le.
Imposs. dePTRER la mém pendant l'utilis.	Ce message s'affiche lorsque Retirer mémoire a été sélectionné pendant l'utilisation d'une mémoire USB.L'écran précédent s'affiche à nouveau pendant 1 ou 2 secondes.
Impr. rect. vers.imposs. sur ce papier	Vous avez tenté d'imprimer avec un format et un type de papier qui ne peuvent pas être utilisés pour l'impression recto verso. Appuyez sur [OK] pour imprimer sur une seule face du papier.
Erreur Éteignez, puis rallumez l'appareil.F####	Mettez l'imprimante hors tension, puis sous tension pour voir si l'imprimante se rétablit. Si l'imprimante ne se rétablit pas, mettez l'imprimante hors tension, débranchez le cordon d'alimentation et contactez un technicien de maintenance ou un centre d'entretien agrée.
Erreur Éteignez, puis rallumez l'appareil.F000	Le contrôleur de l'imprimante et le panneau de commande ne peuvent pas échanger les données. Mettez l'imprimante hors tension, puis sous tension pour voir si l'imprimante se rétablit. Si l'imprimante ne se rétablit pas, mettez l'imprimante hors tension, débranchez le cordon d'alimentation et contactez un technicien de maintenance ou un centre d'entretien agrée.
Compta. trav.compta. travaux.Appuyez sur [OK].	Ce message s'affiche lorsque la fonction de comptabilité des travaux est activée, dans le cas d'une tentative de dépassement de la limite d'impression définie pour chaque compte. Pour rétablit l'état Prêt de l'imprimante, appuyez sur [OK].Pour plus d'informations, reportez-vous à la section Compta. trav. (Paramétres de la comptabilité des travaux) à la page 4-96.
Travail non stocké. Appuyez sur [OK].	L'impression à l'aide de la Boîte des travaux a échoué en raison d'un manque d'espace disponible sur le disque dur. Pour imprimer un rapport d'erreur et rétablir l'état Prêt de l'imprimante, appuyez sur [OK].
Limité par Compta travaux Appuyez sur [OK].	Ce message s'affiche lors d'une tentative d'impression lorsque la fonction de comptabilité des travaux est activée avec une restriction appliquée comme limite de travaux pour chaque compte de travaux. Pour rétablir l'état Prêt de l'imprimante, appuyez sur [OK]. Pour plus d'informations, reportez-vous à la section Compta. trav. (Paramètres de la comptabilité des travaux) à la page 4-96.
Erreur KPDL. Appuyez sur [OK].	Le traitement de l'imprimante est interrompu car l'erreur KPDL ## s'est produit. Pour imprimer un rapport d'erreur, affichez Rpt erreur KPDL depuis le système de menus et Sélectionnez Activé. Appuyez sur [OK] pour reprendre l'impression. Vous pouvez abandonner l'impression en appuyant sur [Arrêter]. Si le paramètre Correc. erreur auto est défini sur la valeur Activé, l'impression reprendra automatiquement après une période prédéfinie.
Sécurité faible	Ce message s'affiche lorsque Bas a été sélectionné dans le niveau de sécurité.
Mémoire pleine. Le trav. d'impression ne peut être terminé.	La quantité totale de données reçues par l'imprimante dépasse la mémoire interne de l'imprimante. Augmenteze la mémoire. Appuyez sur [OK] pour reprendre l'impression. Vous pouvez abandonner l'impression en appuyant sur [Arrêter]. Si le paramètre Correc. erreur auto est défini sur la valeur Activé, l'impression reprendra automatiquement après une période prédéfinie.
Pas de copies multi. Appuyez sur [OK].	Il est impossible d'imprimer des copies multiples. Pour rétablir l'état Prêt de l'imprimante, appuyez sur [OK].
Consommable original inconnue installé.	Affiché lorsque le toner installé est un produit Kyocera Mita original.
Papier coince dans ###	Un bourrage papier s'est produit. L'emplacement du bourrage papier est indiqué à la place de#. Pour plus d'informations, reportez-vous à la section Élimination des bourages papier à la page 6-15.
Chargement papier.	Le bac sélectionné est en cours de préparation.
Cap. impr. dépasse.	Les données envoyées vers l'imprimante étaient trop complexes pour être imprimées sur une page. Appuyez sur [OK] pour reprendre l'impression.
Remplacer le toner. [C] [M] [Y] [K] Nettoyer l'imprimante	Il n'y a plus de toner dans la (les) cartouche(s). Remplacez-la à l'aide d'un nouveau kit de toner pour la couleur correspondante. L'imprimante ne fonctionne pas lorsque ce message est affché. Par exemple, si Remplacer le toner. [C] [K] est affché, remplacez les cartouches de toner cyan et noir. Pour plus d'informations, reportez-vous à la section Remplacement de la cartouche de toner à la page 5-2.
Toner bientôt vide.	Deux messages sont affichés en alternance. Le toner de la couleur affichée (C: Cyan, M: Magenta, Y: Jaune ou K: Noir) est bientôt vide. Assurez-vous qu'une cartouche de toner neue soit disponible sans délais. Pour plus d'informations, reportez-vous à la section Remplacement de la cartouche de toner à la page 5-2.
[T] [C] [M] [Y] [K]
Plateau sup. plein de papier. Retirer le papier.	Le bac supérieur est plein (environ 500 pages). Retirez toutes les pages imprimées du bac supérieur. Lorsque l'imprimante déetecte que le bac supérieur est de nouveau vide, elle reprend l'impression.
Consommable de marque inconnue installé.	Affché lorsque le toner installé n'est pas un produit Kyocera original. Installé un toner Kyocera original.
Consommable de marque inconnue installé. PC [C] [M] [Y] [K]	Ce message s'affiche si les specifications régionales de la cartouche de toner installée ne correspondant pas à celle de l'imprimante. Installez la cartouche de toner spécifiée.
Alternative : A5 Normal A4 Recyclé B4 Normal	Lorsque le bac ne contient pas de papier correspondant aux données d'impression (format et type de papier), ce message vous permet de spécifique un bac alternatif à utiliser à la place. Pour imprimer à partir d'une source de papier différente, reportez-vous à la section Mode alim papier (Sélection de la source d'alimentation du papier) à la page 4-57.
ID compte incorrect. Appuyez sur [OK].	Ce message s'affiche lorsque la fonction de comptabilité des travaux est activée et qu'aucun compte n'est défini pour un travail d'impression transmis ou si le compte spécifique n'est pas enregistréré (le compte incorrect est défini). Pour rétablit l'état Prêt de l'imprimante, appuyez sur [OK]. Pour plus d'informations, reportez-vous à la section Compta. trav. (Paramètres de la comptabilité des travaux) à la page 4-96.
Cette ID de compte est déjà enregistrée.	Affché lors d'une tentative d'enregistrer un compte dans le menu Comptabilité des travaux en saississant un code de compte existant. Pour plus d'informations, reportez-vous à la section Compta. trav. (Paramètres de la comptabilité des travaux) à la page 4-96.
ID incorrecte.	L'ID utiliseur entre pour un travail隱私 ou stocké est incorrect. Vérifiez l'ID indiqué sur le pilote d'imprimante. Pour plus d'informations, reportez-vous à la section Boite personnelisée à la page 4-22.
ID compte incorrect.	L'ID ou le mot de passer saisis pour la fonction de comptabilité des travaux est incorrect. Vérifiez l'ID ou le mot de passer. Pour plus d'informations, reportez-vous à la section Compta. trav. (Paramètres de la comptabilité des travaux) à la page 4-96.
Mot de passer incorr.	Le mot de passer ne correspond pas au mot de passer défini. Saisissez le mot de passer correct. Pour plus d'informations, reportez-vous à la section Compta. trav. (Paramètres de la comptabilité des travaux) à la page 4-96.
Fermez le capot avant du module de finition	Le capot avant du module de finition de document optionnel est ouvert. Fermez le capot avant.
Fermez le capot supérieur du module de finition	Le capot supérieur du module de finition de document 3 000 feuilles optionnel ou le capot de son unité d'inversion est ouvert. Fermez le capot.
Fermez le plateau du module de finition C	Le bac C du module de finition de document 3 000 feuilles optionnel est ouvert. Fermez le bac C.
Fermez le capot des boîte aux lettres.	Le capot de la boîte aux lettres optionnelle est ouvert. Fermez le capot.
Fermez le capot de l'agrafeuse.	Le capot des agrafes du module de finition de document optionnel est ouvert. Fermez le capot des agrafes.
Charger papier dans magasin#.	La source de papier est vide. Chargez le papier nécessaire dans la source de papier indiquée (magasin à papier, bac MF, ou chargeur de papier optionnel).
Charger papier dans by-pass.
Agrafage imposs. sur ce format de papier.	L'agrafage n'est pas possible car le format de papier sélectionné ne peut pas être agrafé. Pour imprimer sans agrafage, appuyez sur [OK].
Perforation imposs. ce format de papier.	La perforation n'est pas possible car le format de papier sélectionné ne peut pas être perforé. Pour imprimer sans perforation, appuyez sur [OK].
Décalage imposs. ce format de papier.	L'impression offset n'est pas possible car le format de papier sélectionné ne peut pas être imprimé en offset. Pour imprimer autrement qu'en offset, appuyez sur [OK].
Définissez l'unité d'alim. papier.	L'unité d'alimentation en papier n'est pas correctement installée. Tirez le magasin à papier 1. Tirez l'unité d'alimentation en papier et réinsérez-la fermement.
Remplacez le toner. Les nouveaux travaux ajoutés sont imprimés en noir et blanc.	Remplacez la cartouche de toner couleur (cyan, magenta, jaune). Tant que la cartouche n'est pas remplacée, l'impression se fait en mode noir et blanc. Pour plus d'informations, reportez-vous à la section Toner couleur vide (Définit quand le toner couleur manque) à la page 4-81.
Vérifier le bac de récupération toner.	Le bac de récapération de toner est presque plein. Remplacez le bac de récapération de toner. Pour plus d'informations, reportez-vous à la section Remplacement du bac de récapération de toner à la page 5-6.
	Le bac de récapération de toner n'est pas installé. Installez le bac de récapération de toner. Pour plus d'informations, reportez-vous à la section Remplacement du bac de récapération de toner à la page 5-6.
Le plateau # est plein.	Le bac # du module de finition de document 3 000 feuilles optionnel est plein. Lorsque l'imprimante détecte que le bac # est de nouveau vide, elle continue l'impression dans le bac#.
Le plateau # de boîte aux lettres est plein.	Le bac # de la boîte aux lettres optionnelle est plein. Lorsque l'imprimante détecte que le bac # est de nouveau vide, elle continue l'impression dans le bac#.
Le plateau de piage est plein.	L'unité de piage optionnelle est pleine. Lorsque l'imprimante détecte que l'unité de piage est de nouveau vide, elle continue l'impression dans l'unité de piage.
Retirez le papier du plateau interne du module de finition.	Le plateau interne du module de finition de document 3 000 feuilles optionnel est plein. L'impression reprend une fois tout le papier retire du plateau interne.
Videz le bac de perforation.	Le bac de perforation du module de finition de document 3 000 feuilles optionnel est plein. Mettez le contenu du bac de perforation au rebut, comme indiqué dans le manuel 3 000 feuilles Document Finisher Operation Guide.
Erreur chemin du module de finition.	Le module de finition de document optionnel n'est pas installé correctement. Retirez le module de finition de document de l'imprimante, puis réinstallé-le correctement.
Placez le bac de perforation.	Le bac de perforation du module de finition de document 3 000 feuilles optionnel n'est pas installé correctement. Installéz correctement le bac de perforation, comme indiqué dans le manuel Document Finisher Operation Guide 3 000 feuilles.
Ajoutez des agrafes.	Le module de finition de document optionnel n'a plus d'agrafes. Remplacez le bac à agrafes comme indiqué dans le manuel Document Finisher Operation Guide 3 000 feuilles.
Ajouter des agrafes à l'unité B et C.	L'unité de piage optionnelle n'a plus d'agrafes. Remplacez le bac à agrafes comme indiqué dans le manuel Document Finisher Operation Guide 3 000 feuilles.
Nombre d'agrafes acceptable dépasse.	L'agrafage n'est pas possible, car le nombre de feuilles pouvant être agrafées est dépasse. Pour imprimer sans agrafage, appuyez sur [OK].
Maintenance.(#)	Remplacez le kit d'entretien A ou B affiché à l'écran. Le remplacement du kit d'entretien est requis toutes les 300 000 images et nécessite l'intervention d'un professionnel. # indicate A or B. Contactez votre technician de maintenance ou un centre d'entretien agréé.
Maint. immin.(#)
Défaillance produit.	Le magasin ou le bac à papier sélectionné ne peut pas être utilisé. Vérifiez le magasin ou le bac à papier, et contactez votre technician de maintenance ou un centre d'entretien agréé.

Élimination des bourages papier

Si un bourrage papier se produit dans l'unité de transfert du papier ou si aucune feuille n'est alimentée, le message Bourrage papier s'affiche ainsi que l'emplacement du bourrage. L'imprimante se met automatiquement hors ligne lorsque ce message apparait. Retirez le papier à l'origine du bourrage. Une fois le papier coincé retiré, l'imprimante reprend l'impression.

Emplacements de bourrage papier possibles

L'illustration ci-dessous décrit les circuits qu'emprunte le papier dans l'imprimante, y compris lorsque les bacs optionnels sont installés. Vous y trouverez les emplacements auxquels des bourrages papier risquent de se produire, ainsi qu'un tableau décrivant chacun des messages d'erreur. Les bourrages papier peuvent se produire à plusieurs endroits sur un même chemin.

Message de bourrage papier	Emplacement du bourrage papier	Description	Page de référence
Papier coincé dans magasin 1 [Aide]	A	Du papier est coincé dans le magasin à papier (1).	page 6-18
Papier coincé dans magasin 2 [Aide]	B	Du papier est coincé dans le magasin à papier (2).	page 6-19
Papier coincide dans magasin 3. [Aide]	C	Du papier est coincé au niveau du magasin à papier optionnel (3, 4).	page 6-20
Papier coincide dans chargeur de papier. [Aide]	D	Du papier est coincé dans le bac MF ou à l'intérieur de l'imprimante.	page 6-21
Papier coincide dans le capot gauche#. [Aide]	E	Du papier est coincé dans la section du capot gauche.	page 6-23
Papier coincide dans l'unité recto-verso. [Aide]	F	Du papier est coincé dans l'unité recto verso.	page 6-24
Papier coincide dans l'unité recto-verso. [Aide]	F	Du papier est coincé dans l'unité recto-verso ou à l'intérieur de l'imprimante.	page 6-26
Papier coincide dans le capot de l'unité de fusion. [Aide]	G	Du papier est coincé dans l'unité de fixation.	page 6-26
Papier coincide dans le finisseur. [Aide]	H	Du papier est coincide dans le module de finition de document optionnel.	Module de finition de document 3 000 feuilles ou manuel Document Finisher Operation Guide
Papier coincide dans l'unité de pliage. [Aide]	I	Du papier est coincide dans l'unité de pliage du module de finition de document optionnel.	Document Finisher Operation Guide 3 000 feuilles
Papier coincide dans la boîte aux lettres. [Aide]	J	Du papier est coincide dans la boîte aux lettres du module de finition de document optionnel.	Document Finisher Operation Guide 3 000 feuilles
Papier coincide dans unité de returnement. [Aide]	K	Du papier est coincide dans l'unité de returnement du module de finition de document optionnel.	Document Finisher Operation Guide

Considérations générales relatives à l'élimination des bourrages papier

Rappelez-vous les considérations suivantes lorsque vous tentez d'éliminer un bourrage papier :

ATTENTION Lorsque vous tirez le papier, tirez-le doucement afin qu'il ne se déchire pas. Les morceaux de papier déchirés sont difficiles à enlever et peuvent être difficiles à repérer.

• Si des bourrages papier se produisent fréquem ourner. Si les bourrages papier persistent malgré ces mesures, il est possible que le problème vienne de l'imprimante.
• Selon l'emplacement du bourrage papier, il arrive que les pages coincées soient réimprimées lorsque l'impression reprend.

Bourrage papier dans le magasin 1

Suivez les étapes ci-après pour éliminer les bourrages papier dans le magasin à papier 1.

1 Tirez sur le levier du capot gauche 1 pour l'ouvrir.

3 Tirez le magasin à papier 1.

5 Réinsérez le magasin à papier 1 correctement. 6 Appuyez sur l'endroit spécifique pour fermer le capot gauche 1.

Bourrage papier dans le magasin 2

Suivez les étapes ci-après pour éliminer les bourrages papier dans le magasin à papier 2.

1 Ouvrez le capot gauche 3.

3 Tirez le magasin à papier 2.

5 Réinsérez le magasin à papier 2 correctement. 6 Fermez le capot gauche 3.

Bourrage papier dans le magasin optionnel 3 ou 4

Si vous utilisez le chargeur de papier optionnel, suivez les étapes ci-après pour éliminer les bourrages papier dans le magasin à papier 3 ou 4.

1 Ouvrez le capot gauche 4.

3 Tirez le magasin à papier utilisé.

5 Reinsérez le magasin à papier correctement. 6 Fermez le capot gauche 4.

Bourrage papier dans le bac MF.

Suivez les étapes ci-après pour éliminer les bourrages papier dans le bac MF.

1 Retirez le papier du bac MF.

2 Si du papier est coincé à l'intérieur, retirez le papier coincé. 3 Tirez sur le levier du capot gauche 1 pour l'ouvrir. 4 Retirez le papier coincé. 5 Ouvrez le guide d'alimentation B1.

7 Tirez le magasin à papier 1.

8 Tournez le bouton vert le plus bas (B2) vers la gauche au moins 10 fois.

9 Retirez le papier coincé. Si vous ne pouvez pas retirer le papier, continuez avec les étapes suivantes.

10 Tirez l'unité d'alimentation en papier (B3).

11 Ouvrez le capot de l'unité d'alimentation en papier (B4) et retirez le papier coincide.

12 Réinsérez l'unité d'alimentation en papier (B3), puis réinsérez le magasin à papier correctement. 13 Appuyez sur l'endroit spécifique pour fermer le capot gauche 1.

Bourrages papier dans le capot gauche 1, 3 ou 4

Si vous utilisez le chargeur de papier optionnel, suivez les étapes ci-après pour éliminer les bourrages papier dans le capot gauche 1, 3 ou 4.

1 Ouvrez le capot gauche dans lequel le papier est coincé.

3 Fermez le capot gauche.

Bourrage papier dans l'unité recto-verse

Suivez les étapes ci-après pour éliminer les bourrages papier dans l'unité recto-verse.

1 Tirez sur le levier du capot gauche 1 pour l'ouvrir.

Appuyez sur l'endroit spécifique pour fermer le capot gauche 1.

Bourrage papier dans l'unité recto-verse et le magasin 1

Suivez les étapes ci-après pour éliminer les bourrages papier dans l'unité recto-verse et le magasin à papier 1.

1 Tirez sur le levier du capot gauche 1 pour l'ouvrir.

Appuyez sur l'endroit spécifique pour fermer le capot gauche 1.

4 Si les voyageurs du capot gauche 2 clignotent, ouvrez le capot gauche 2.

6 Fermez le capot gauche 2. 7 Sortez le magasin à papier 1 et retirez le papier coincé.

Reinsérez le magasin à papier 1 correctement.

Bourrage papier dans l'unité de fixation

Suivez les étapes ci-après pour éliminer les bourrages papier dans l'unité de fixation.

1 Tirez sur le levier du capot gauche 1 pour l'ouvrir.

Ouvrez le capot de l'unité de fusion (A1).

ATTENTION Lorsque vous tirez le papier, tirez-le doucement afin qu'il ne se déchire pas. Les morceaux de papier déchirés sont difficiles à enlever et peuvent être difficiles à repérer.

5 Si le papier coince est visible dans l'emplacement d'éjection du papier, tirez le papier coince vers vous pour le retirer.

6 Ouvrez le capot supérieur et retirez le papier coincé.

7 Refermez le capot supérieur.

8 Refermez le capot de l'unité de fusion et appuyez à l'endroit spécifique pour fermer le capot gauche 1.

Ce chapitre énumère les détails des interfaces disponibles, décrit le matériel en option pouvant être installé sur l'imprimante et indique les specifications de l'imprimante.

Interface A-2

Interface USB A-2

Interface réseau A-3

Modules d'extension mémoire A-6

Description générale des options A-9

Spécifications A-10

Pour connaître la disponibilité des options, adressez-vous à votre technicien de maintenance.

Interface

Ce chapitre décrit les signaux utilisés par les interfaces USB et réseau de l'imprimante. Il indique également les affectations de broches, les fonctions des signaux, les délais de transmission, les caractéristiques des connecteurs et les niveaux de tension.

• Interface USB
• Interface réseau

Interface USB

L'imprimante prend en charge le port USB à haut débit. Les caractéristiques et les signaux de l'interface USB (Universal Serial Bus) sont indiqués ci-après.

Specification de base

Conforme aux specifications USB (bus série universal) révision 2.0.

Connecteurs

Imprimante : prise femelle de type B avec port en

Cable: prise male de type B

Cable

Utilisez un câble blindé conforme à la norme USB 2.0 (USB à haut débit) ne dépassant pas 5 mètres (16 pieds) de long.

Mode de transfert

Haut débit (480 Mbit/s au maximum)

Full-Speed (12 Mbit/s au maximum)

Contrôle de l'alimentation

Dispositif d'auto-alimentation

Signaux d'interface

Affectation des broches du connecteur USB

Broche	Signal	Description
1	Vbus	Alimentation (+5 V)
2	D-	Transmission des données
3	D+	Transmission des données
4	GND	Masse du signal
Shell		Blindage

Résolution automatique de l'adresse IP

Cette fonctionnalité est compatible avec le protocole DHCP/DHCPv6 et permet à l'imprimante de recevoir automatiquement les adresses IP à partir du serveur DHCP/DHCPv6.

Gestion avec les navigateurs web

Les pages HTTP sont incorporées dans l'interface afin de pouvoir utiliser un navigateur Web pour contrôler et modifier différents paramètres. Les paramètres peuvent être protégés par mot de passe.

Prise en charge de différents protocoles

Les protocoles SMTP, POP3, SSL, SNMP, IPv6 et NetBIOS over TCP/IP sont pris en charge pour une gestion plus simple de l'imprimante et pour plus de sécurité.

Prise en charge de l'ieee 802.1x

L'interface prend en charge l'authentification EAP-TLS et PEAP.

Prise en charge de l'ipv6

Prise en charge de l'IPv6, basée sur l'IPv4 avec certaines améliorations, comme un plus grand espace de gestion d'adresse, des fonctions de sécurité supplémentaires et une transmission de données basée sur les priorités.

Prise en charge de l'ipsec

Prise en charge de l'IPSec, le protocole de sécurité qui sert à l'authentification et au chiffrement dans la couche du réseau (couche IP).

Connecteur

10 Base-T/100 Base-TX

Systèmes d'exploitation

Windows 2000/XP/Vista/7/Server2003/Server2008, MacOS 10.x

Protocoles réseau

• IPv6: HTTP, LPD, FTP, IPP, RawPort, ICMPv6, LLDT, SNTP, DHCPv6, SMTP, POP3, DNS, SNMPv1/v2c/v3, WSD IPv4: HTTP, HTTPS, LPD, FTP, IPP, RawPort, ICMP, DHCP, SMTP, POP3, SNMP, DNS, WINS, NetBIOS over TCP/IP, SNMPv1/v2c/v3, Apple Bonjour Compatible, IPPS, LLTD, WSD
• Etc. : IPX/SPX, NetWare (NDS/Bindery), AppleTalk, NetBEUI

Protocoles de sécurité

SSL/TLS (HTTPS, IPPS), SNMPv3, EAP-TLS, PEAP, AH, ESP

Environnement d'utilisation

De 10 à 35 °C (de 50 à 95 °F), humidité relative de 20-80 % (sans condensation)

Contre-mesures pour les interférences électromagnétiques

VCCI Coupe B, FCC Coupe B (U.S.), CE (Europe)

IMPORTANT : Lorsque les fonctions IPv6 sont utilisées, les périphériques utilisés sur le réseau (routeurs, PC, etc.) doivent prendre en charge l'IPv6.

Les options suivantes sont disponibles sur l'imprimante pour répondre à vos besoins. Pour connaître les instructions d'installation des différentes options, reportez-vous à la documentation qui accompagne ces dernières. Certaines options sont décrites dans les sections ci-après.

Modules d'extension mémoire

La carte contrôleur principale de l'imprimante possède un emplacement de mémoire où vous pouvez brancher des modules de mémoire en option (modules DIMM). Un module de mémoire supplémentaire peut être installé pour augmenter la mémoire de l'imprimante à 2 Go. D'origine, l'imprimante a une mémoire de 1 Go installée.

Modules d'extension mémoire

Le module de mémoire supplémentaire est de 1 Go.

Précautions à prendre lors de la manipulation de la carte contrôleur principale de l'imprimante et des modules de mémoire

Pour protéger les composants électroniques, déchargez votre corps de toute électricité statique en touchant un objet métallique de grande taille avant de manipuler les modules de mémoire. Une autre solution consiste, dans la mesure du possible, à porter un bracelet antistatique lors de l'installation des modules de mémoire.

Pour éviter d'endommager les composants électroniques figurant sur la carte contrôleur principale ou les modules de mémoire, veillez à toujours les tenir par les côtés (reportez-vous ci-dessous).

Installation des modules de mémoire

IMPORTANT Retirez la mémoire USB qui se trouve dans l'emplacement de mémoire USB de l'imprimante.

1 Mettez l'imprimante hors tension et débranchez le cordon d'alimentation. 2 Retirez les cinq (grandes) vis du capot à l'arrière de l'imprimante.

3 Retirez les trois (petites) vis, puis retirez le capot. 4 Retirez le module d'extension mémoire optionnel de son emballage. En tenant les bornes du module de mémoire à l'opposé de vous, alignez les encoches sur les clés correspondantes de l'emplacement mémoire et insérez le module complètement. 5 Fermez la butée pour maintenir le module d'extension mémoire installé. 6 Replacez le capot arrière de l'imprimante et fixez-le avec les vis.

Retrait d'un module de mémoire

Pour retirer un module de mémoire, retirez le capot arrière de l'imprimante, puis écartez avec précaution les deux brides de fixation. Il vous suffit ensuite d'extraire le module de mémoire de son emplacement.

Vérification de l'extension de mémoire

Après l'installation de l'extension de mémoire, utilisez la méthode suivante pour vérifier si elle est bien installée.

Imprimer.
Étes-vous sûr ?
→Page d'étéat
[ Oui ] [ Non ]

1 Dans le menu Imprimer rapport, appuyez sur ou pour sélectionner Page d'état. 2 Appuyez sur [OK]. Un message de confirmation s'affiche. 3 Appuyez sur [Oui] ([Sélection de gauche]). Accepté. s'affiche et l'imprimante imprime une page d'objet.

Vérifiez la quantité de mémoire avec la page d'état imprimée. Si l'ajout de la mémoire a été effectué correctement, la quantité totale de mémoire aura augmenté. (La quantité de mémoire au départ de l'usine est de 1 Go.)

Chargeur de papier

Deux magasins supplémentaires identiques à ceux de l'imprimante peuvent être installés. La capacité en papier et la méthode de chargement sont les mêmes que les magasins 1 et 2.

Remarque : Le capot gauche 4 sur le côté gauche du chargeur peut être utilisé pour éliminer les bourrages papier.

Chargeur de papier 3000 feuilles

En plus des magasins de l'imprimante, vous pouvez installer un chargeur supplémentaire pouvant contenir jusqu'à 3 000 feuilles de papier A4 ou B5.

Remarque : Le capot gauche 4 sur le côté gauche du chargeur peut être utilisé pour éliminer les bourrages papier.

Module de finition de document

Ce module de finition de document contient une grande quantité de sorties et représente un moyen pratique de trier plusieurs ensembles. Les sorties triées peuvent également être agrafées. Pour les détails, reportez-vous au Document Finisher Operation Guide.

Module de finition de document 3 000 feuilles

Ce module de finition de document contient une grande quantité de sorties et représente un moyen pratique de trier plusieurs ensembles. Les sorties triées peuvent également être agrafées ou perforées (option). Pour les détails, reportez-vous au Document Finisher Operation Guide 3 000 feuilles. Une boîte aux lettres et une unité de pliage sont également disponibles en option.

Le kit de sécurité des données écrase toutes les données superflues dans la zone de stockage du disque dur pour qu'elles ne puissent pas être récupérées. Le kit de sécurité des données chiffre également les données avant de les stocker sur le disque dur. Le kit de sécurité des données renforce la sécurité, car les données ne peuvent être décodées que par les sorties ou les opérations ordinaires.

Remarque Les spécifications ci-dessous peuvent être modifiées sans préavis.

Machine

Éléments		Description
Méthode d'impression		Impression par transfert électrostatique sec (laser), impression par transfert en tandem/internédiaire
Vitesses d'impression	Standard	- CouleurA4/Letter : 50 ppm- N/BA4/Letter : 55 ppm
	Quand le module de finition de document est installé :	- CouleurA4/Letter : 50 ppm- N/BA4/Letter : 50 ppm
	Quand le module de finition de document 3 000 feuilles est installé :	- CouleurA4/Letter : 50 ppm- N/BA4/Letter : 55 ppm
Vitesse d'impression recto-verso		- CouleurA4/Letter : 42 ppm- N/BA4/Letter : 42 ppm
Résolution		600 dpi
Temps de sortie de la première impression		N/B : 5,2 secondes maximum / Couleur : 6,7 secondes maximum
Temps de préchauffage (23°C, 60% HR)	Sous tension	57,5 secondes maximum
	Veuille (moins de 3 heures)	57,5 secondes maximum
Contrôleur		PowerPC750GL (750MHz)
Mémoire	Standard	1 Go
	Maximum	2 Go
Systèmes d'exploitation		Microsoft Windows 2000/XP/Vista/7, Windows Server 2003/2008Apple Macintosh OS X
Interface	USB	USB Hi-Speed
	Réseau	10 BASE-T/100 BASE-TXEmplacement KUIO-LV
Service mensuel	Moyenne	9 000 pages
	Maximum	150 000 pages
Formats de papier	Magasin	A3, B4, A4, B5, A5, Folio, 11 × 17"(Ledger), 8-1/2 × 14"(Legal), 8-1/2 × 11"(Letter), Statement, Oficio II, 8-1/2 × 13-1/2", 8K et 16K
	Bac MF	A3, B4, A4, B5, A5, Folio, 11 × 17"(Ledger), 8-1/2 × 14"(Legal), 8-1/2 × 11"(Letter), Oficio II, 8-1/2 × 13-1/2", Statement, Executive, A6, B6, ISO B5, Env. Monarch, Enveloppe #10, Enveloppe #9, Enveloppe #6, Enveloppe DL, Enveloppe C5, Enveloppe C4, 8K, 16K, Hagaki, OufukuHagaki, Youkei 2, Youkei 4, et Personnalisé
Types de papier†	Magasin	Normal, Préimprimé, Relié, Recyclé, Vélin, Rugueux, En-tête, Couleur, Perforé, Épais, Haute qualité et PERSO 1 (jusqu'à 8)
	Bac MF	Normal, Transparent, Préimprimé, Étiquettes, Relié, Recyclé, Vélin, Rugueux, En-tête, Couleur, Perforé, Enveloppe, Carte, Couché, Épais, Haute qualité et Perso 1 (jusqu'à 8).
Capacité de la source d'alimentation papier	Bac 1	500 feuilles (80 g/m², A4/Letter minimum), 250 feuilles (80 g/m², B4/Legal minimum)
	Bac 2	500 feuilles (80 g/m²)
	Bac MF	100 feuilles (80 g/m², A4/Letter ou plus petit), 50 feuilles (80 g/m², plus grand que A4/Letter)
Marge		4 mm (gauche, droite haut et bas)
Capacité du bac de sortie	Plateau supérieur	500 feuilles (80 g/m²)
Environnement d'utilisation	Température	De 10 à 32,5 °C (de 50 à 90,5 °F)
	Humidité relative	15 à 80 %
	Altitude	2 500 m (8 202 pieds) maximum
	Éclairage	1 500 lux maximum
Source d'alimentation		120 V, 60 Hz, max. 12 A (U.S.A./Canada) 220-240 V, 50 Hz/60 Hz, max. 7,2 A (Europe)
Consommation électrique	Maximum	1 500 W
	Durant l'impression (N/B)	1 110 W maximum (U.S.A./Canada), 1 130 W maximum (Europe)
	Durant l'impression (Couleur)	1 130 W maximum (U.S.A./Canada), 1 150 W maximum (Europe)
	En veille	210 W maximum
	En mode veille	19 W maximum
	Hors tension	1 W maximum
Bruit de fonctionnement††	Durant l'impression	LpA = 68,6 dB (A)
	En veille	LpA = 57 dB (A)
	En mode veille	trop faible pour être mesuré
Dimensions (L × P × H)		605 × 680 × 691 mm 23-13/16 × 26-3/4 × 27-3/16"
Poids		Env. 99 kg (217.8 lbs)

4. Le bac MF peut être utilisé avec des formats de papier supérieurs à 98 × 148 mm (3-3/8 × 5-13/16 pouces). 5. Niveau de pression sonore à la position de proximité [avant] conforme à EN ISO 7779.

Chargeur de papier (optionnel)

Élément	Description
Méthode d'approvisionnement en papier	Entrainnement par friction (Nb. de feuilles : 500, 80 g/m2, 2 bacs)
Format de papier	Ledger, Legal, Oficio II, 8-1/2 × 13-1/2", Letter, Letter-R, Executive, Executive-R, Statement-R, A3, B4, A4, A4-R, B5-R, A5-R, Folio, 8K, 16K, 16K-R
Papier pris en charge	Poids papier : 60 - 163 g/m2 Types de support : standard, recyclé, couleur
Dimensions (L × P × H)	585 × 590 × 315 mm 23-1/32 × 23-15/64 × 12-13/32"
Poids	Env. 26 kg (57 lbs)

Chargeur de papier 3000 feuilles (optionnel)

Élément	Description
Méthode d'approvisionnement en papier	Entrainnement par friction (Nb. de feuilles : 3 000 (80 g/m2)
Format de papier	A4, B5, Letter
Papier pris en charge	Poids papier : 60 - 105 g/m2 Types de support : standard, recyclé, couleur
Dimensions (L × P × H)	585 × 600 × 314 mm 23-5/16 × 23-5/8 × 12-23/64"
Poids	Env. 23 kg (50,71 lbs)

Module de finition de document (optionnel)

Élément	Description
Nombre de bacs	1 bac
Format de papier (sans agrafage)	Ledger, Legal, Oficio II, 8-1/2 × 13-1/2", A3, B4, Folio, 8K : 500 feuilles Letter, Letter-R, A4, A4-R, B5, B5-R, 16K : 1 000 feuilles
Format de papier pris en charge	Agrafage : 90 g/m² maximum
Nombre de feuilles maximum pour agrafage	Ledger, Legal, Oficio II, 8-1/2 × 13-1/2", A3, B4, 8K : 25 feuilles Letter, Letter-R, A4, A4-R, B5, B5-R, 16K : 50 feuilles (poids papier 90 g/m² maximum)
Dimensions (L × P × H)	634,9 × 533 × 1013,5 mm 25 × 20-63/64 × 40-5/16"
Poids	Env. 26,5 kg (58,42 lbs)

Module de finition de document 3 000 feuilles (optionnel)

Élément		Description
Nombre de bacs		3 bacs
Format de papier	Bac A (sans agrafage)	Ledger, Legal, A3, B4, 8K : 1 500 feuilles Letter, Letter-R, A4, A4R, B5, 16K : 3 000 feuilles
	Bac B	Folio, Ledger, Legal, 12 ×18", A3, B4, 8K : 100 feuilles Letter, Letter-R, Statement-R, A4, A4R, B5, B5R, A5, A5R, 16K, 16KR : 200 feuilles
	Bac C	Letter, Statement-R, A4, B5, A5, A5R, 16K : 50 feuilles
Format de papier pris en charge		Agrafage : 90 g/m2 maximum
Nombre de feuilles maximum pour agrafage		A3, B4, Ledger, Legal, Oficio II, 8-1/2 × 13-1/2", Folio, 8K : 30 feuilles A4, A4-R, B5, Letter, Letter-R, 16K : 50 feuilles (Poids papier 90 g/m2 maximum)
Dimensions (L × P × H)		687 × 573 × 1087 mm 27-1/2 × 22-9/16 × 42-13/16"
Poids		Env. 55 kg (121,3 lbs)

Mémoire supplémentaire

Une mémoire supplémentaire (en option) permet d'augmenter la capacité de la mémoire de l'appareil. Pour connaître les modules de mémoire DIMM qu'il est possible d'utiliser dans cette machine, adressez-vous à votre technicien de maintenance.

AppleTalk permit le partage des fichiers et des imprimantes et l'utilisation de logiciels d'application placés sur un autre ordinateur du même réseau AppleTalk.

Boîte personnalisée

La fonction Boîte personnalisée stocke les données d'impression pour chaque utilisateur de l'imprimante, et permet ensuite à l'utilisateur d'imprimer une copie simple ou des copies multiples des données stockées en utilisant le panneau de commande de l'imprimante.

Passerelle par défaut

Indique le périphérique, ordinateur ou routeur, qui sert d'entrée/de sortie (passerelle) pour l'accès aux ordinateurs placés en dehors du réseau utilisé. Si aucune passerelle n'est spécifiée pour une adresse IP de destination, les données sont envoyées à l'hôte désigné comme passerelle par défaut.

Protocole qui configure automatiquement l'adresse IP, le masque de sous-réseau et l'adresse de la passerelle sur un réseau TCP/IP. L'utilisation de DHCP permet d'alléger les tâches administratives réseau, particulièrement dans les environnements réseau comptant un grand nombre d'ordinateurs client et où il n'est pas nécessaire d'attribuer une adresse IP distincte à chaque client, y compris les imprimantes.

Ppp (points par pouce)

Unité de résolution exprimée en nombre de points imprimés par pouce (25,4 mm).

Mode d'impression qui réduit la consommation de toner. Les pages imprimées en mode d'impression économique sont plus claires qu'en mode normal.

Émulation

Fait référence à l'émulation d'imprimantes d'autres fabricants. L'imprimante peut émuler le fonctionnement des imprimantes suivantes : PCL6 et KPDL.

Délai de temporisation de l'alimentation papier

Lorsque les données sont envoyées vers une imprimante, des pauses peuvent se produire. L'imprimante attend alors les données suivantes.

sans effectuer de saut de page. La temporisation de l'alimentation papier est une fonction qui attend uniquement un délai prédéfini avant d'exécuter un saut de page automatique. Lorsque le délai d'attente a commencé, une fois le délai dépassé, l'imprimante traite automatiquement les données en cours de réception et les imprime. Si l'imprimante n'a reçu aucune donnée pour la première page, elle termine le traitement du travail sans sortir de papier.

Adresse IP (internet protocol)

L'adresse IP est un numéro unique représentant un ordinateur spécifique sur un réseau. Le format de l'adresse IP est 4 numéros séparés par des points, 192.168.110.171, par exemple. Chaque numéro doit être un nombre décimal compris entre 0 et 255.

Boîte travaux

La fonction Boîte personnalisée stocke les données d'impression pour chaque utilisateur de l'imprimante, et permet ensuite à l'utilisateur d'imprimer une copie simple ou des copies multiples des données stockées en utilisant le panneau de commande de l'imprimante.

KPDL est l'implémentation par Kyocera du langage de description de page PostScript niveau 3.

Bac MF

Le bac MF est utilisé à la place du bac lors de l'impression sur enveloppes, cartes postales, transparents et étiquettes.

Version améliorée du protocole NetBIOS, il permet d'utiliser plus de fonctions avancées sur des réseaux de petite taille que d'autres protocoles tels que TCP/IP, etc.

Polices contour

Avec les polices contour, les contours des caractères sont représentés par des expressions numériques et les polices peuvent être agrandies ou réduites de différentes manières en modifiant les valeurs numériques de ces expressions. L'impression reste claire même si vous agrandissez les polices, les caractères étant définis avec des contours représentés par des expressions numériques. Vous pouvez indiquer le format des polices de caractères par incréments de 0,25 points en allant jusqu'à 999,75 points.

Langage de description de page développé par Adobe Systems, Inc. Il permet d'utiliser des fonctions de police flexibles et des graphiques très avancés, pour une meilleure qualité d'impression.

PPM (impressions par minute)

Indique le nombre d'impressions effectuées en une minute.

Pilote d'imprimante

Le pilote d'imprimante permet d'imprimer des données créées à l'aide d'une application logicielle. Le pilote d'imprimante est fourni sur le CD-ROM qui accompagne l'imprimante. Il doit être installé sur l'ordinateur connecté à l'imprimante.

Mode veille

Ce mode permet d'économiser l'énergie. Il est activé lorsque la machine n'est pas utilisée pendant la période de temps prédéfinie. Dans ce mode, l'alimentation est réduite au minimum. Le paramètre par défaut peut être modifié.

Page d'état

Répertorie les paramètres en cours de la machine : mémoire, nombre total d'impressions, paramètres de source papier, etc. Cette page peut être imprimée depuis le panneau de commande.

Masque de sous-réseau

Valeur numérique de 32 bits qui définit quels bits de l'adresse IP indiquent l'adresse réseau et quels bits indiquent l'adresse de l'hôte.

Tcp/ip (transmission control protocol/internet protocol)

Suite de protocoles conçus pour définir la façon dont les ordinateurs et autres périphériques communiquent entre eux sur un réseau.

USB (universal serial bus)

Norme d'interface pour les interfaces série à vitesse faible à moyenne. Cette imprimante prend en charge la norme USB à haut débit. Le taux de transfert maximal est 480 Mbit/s et la longueur maximale du câble est 5 mètres (16 pieds).

A4 etendu 4-64

Administration. 4-103

Ajustement XPS à la page 4-64

Alarme 4-76

Alimentation électrique xvii

Annexe A-1

Annulation d'un travail d'impression 4-6

Bac de récapération de toner 1-4

Remplacement 5-6

Bac MF (multifonction) 1-3

Chargement du papier. 3-15

Format de papier. 4-47

Incident papier 6-21

Sélection papier 4-56

Butée du papier 1-2, 3-16

Capot avant 1-2

Capot gauche 1-2

Incident papier 6-23

Capot supérieur 1-2

Cartes postales. 3-10

Cartouche de toner 1-4

Définit quand le toner couleur manque. 4-81

Fréquence 5-2

Remplacement 5-3

Chargeur de papier. A-9

Chargement du papier. 3-13

Format de papier. 4-50

Incident papier 6-20

Source d'alimentation papier 4-56

Connecteur d'interface réseau 1-3

Dépannage 6-1

EcoPrint 4-62

Écran 1-5, 4-3

Informations d'état. 4-4

Langue 4-73

Luminosité de l'écran 4-77

Éléments de l'appareil. 1-1

Émulation

Définition de l'émulation 4-61

Page d'état 4-14

Rapport erreur 4-61

Entretien 4-106,5-1

Calibrage des couleurs. 4-107

Enregistrement couleur 4-107, 4-110

Paramètre du cycle de réglage automatique de la couleur

4-106

Redémarrer 4-114

Enveloppes 3-10

Étiquettes 3-9

Étiquettes d'avertissement. xii

Format de papier personnalisé

Grammage du papier 4-53

Impression recto verso 4-54

Format TIFF/JPEG 4-65

Gestion erreur 4-78

Impression

Impression recto verso

Autorisée avec papier personnalisé 4-54

Modes de reliure 4-58

Imprimer

Compteur. 4-45

copies 4-63

Orientation. 4-63

Incidents papier...

Emplacements 6-15

Message

Informations de sécurité

Étiquettes d'ajetissement xii

Précautions d'utilisation xviii

Informations de sécurité

Alimentation électrique. xvii

Précautions d'installation XV1

Interface....

Configuration du blocage de l'interface 4-93

Page d'état 4-14

Interface USB

Interrupteur d'alimentation 1-3

Journal des travaux 4-43

Kit de sécurité des données A-9

Kits de toner. 5-3

Langue 4-73

Luminosité de l'écran 4-77

Magasin à papier 1-2

Chargement du papier 3-13

Format de papier 4-50

Incident papier 6-18, 6-19, 6-20

Sélection papier 4-56

Vérification de l'extension de mémoire A-8

Mémoire USB

Imprimer 4-16

Logement. 1-2, 1-5

Retrait 4-21

Menu de sélection de mode 4-10

Messages d'erreur 6-5

Mise à la terre xvii

Mode alimentation 4-57

Mode couleur 4-62

Module de finition de document. A-9

Nettoyage 5-8

Brosse de nettoyage. 1-4

Rouleau de transfert. 5-9

Séparateur 5-8

Opérations d'impression 2-1

Options. A-5

Page d'état. 4-13

Table des matières. 4-13

Panneau de commande. 1-2, 1-5

Utilisation du système de sélection de menus 4-8

Papier

Autres propriétés 3-7

Caractéristique 3-5

Cartes postales 3-10

Chargement de papier dans le bac 3-13

Chargement du papier dans le bac MF 3-15

Disponibilité du papier 3-2

Enveloppes 3-10

Épaisseur du papier 4-52, 4-53

Étiquettes. 3-9

Formats de papier 3-4, 4-47, 4-50

Formats de papier minimal et maximal 3-3

Papier couché 3-11

Papier couleur 3-11

Papier épais 3-11

Papier préimprimé 3-11

Papier recyclé 3-11

Papier spécial 3-7

Recommandation 3-4

Recommandations générales. 3-2

Réinitialise les réglages personnalisés 4-55

Transparent 3-8

apier préimprimé 3-11

époier recyclé 3-7, 3-11

param. date. 4-74

paramètre page 4-63

paramètres de la comptabilité des travaux 4-95

paramètres du temporisateur 4-82

Paramètres magasin (1 à 4)

Format de papier 4-50

Grammage du papier. 4-51

paramètres réseau 2-2, 4-66

équip. commun 4-73

ilot d'imprimante 2-4

Installation sous Windows 2-4

Installation sur un ordinateur Macintosh 2-6

Laveau supérieur 1-2

Pages 1-2, 1-3

récautions d'installation. xvii

recommandations d'utilisation. XVII

Programme Energy Star XV

télé d'impression

Problèmes 6-3

Attention des travaux

Copie rapide 4-30

Fonction 4-29

Impression privée 4-37

Vérification avant impression 4-34

eau de transfert

Nettoyage 5-9

écurité 4-86

Blocage de l'interface 4-93

Réseau 4-87

éparateur

Nettoyage 5-8

sortie papier 4-59

spécifications A-10

Statut Monitor (Moniteur d'état) 2-10

Touches fléchées 1-5, 4-6

Touche [Arrêter] 1-5, 4-6

Touche [Back]. 1-5, 4-7

Touche [MENU] 1-5, 4-6

Touche [OK] 1-5, 4-7

Touche [Sélection de droite] 1-5, 4-7

Touche [Sélection de gauche] 1-5, 4-7

Transparent 3-8

Unité d'alimentation papier 1-4

Unité de fixation

Incident papier 6-26

Unité recto-verso

Incident papier 6-24

Voyant

Attention 1-5, 4-5

Data 1-5,4-5

Prêt (Ready). 1-5, 4-5

Parc les Algorithms Saint Aubin

FR-91194Gif-Sur-Yvette

Phone: [phone]

Fax: [phone]

www.kyoceramita.fr

GERMANY
