Type de produit	Microphone sans fil main (émetteur et récepteur)
Marque	SENNHEISER
Modèle	EW 135-P
Catégorie	Microphone sans fil
Dimensions (récepteur)	82 x 64 x 24 mm
Poids (récepteur)	~ 160 g
Dimensions (émetteur)	d=50 mm, l=265 mm
Poids (émetteur)	450 g
Alimentation	4 piles AA (autonomie émetteur typ. 8 h)
Fréquence de réception	1680 fréquences UHF réglables
Largeur de bande	42 MHz
Réponse en fréquence audio	80 – 18000 Hz
Rapport signal/bruit	> 110 dB(A)
Distorsion harmonique totale	< 0,9 %
Puissance d'émission	30 mW
Connecteurs	XLR, 3,5 mm jack
Niveau de sortie audio	+10 dBu max
Directivité	cardioïde
Principe du transducteur	dynamique
Sensibilité audio	2,1 mV/Pa
Niveau maximal de pression sonore	154 dB(SPL) max.
Fonctions principales	Réception Adaptive-diversity, Squelch Pilot tone, recherche automatique de fréquences, synchronisation infrarouge, interface menu convivial, affichage lumineux, verrouillage automatique, compander HDX, indicateur de charge piles
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Éviter l'humidité et les solvants.
Sécurité	Utiliser uniquement des piles AA recommandées. Ne pas exposer à l'eau ou à des températures extrêmes.
Pièces détachées et réparabilité	Modules microphone interchangeables, batterie rechargeable BA 2015 disponible. Réparation par service agréé Sennheiser.
Informations générales	Conforme aux normes ETS 300422, ETS 300445, CE, FCC.

FOIRE AUX QUESTIONS - EW 135-P SENNHEISER

Comment associer l'émetteur et le récepteur ?

Placez l'émetteur et le récepteur face à face et utilisez la synchronisation infrarouge pour transférer les paramètres de fréquence. Le récepteur s'ajuste automatiquement.

Quelle est l'autonomie de la batterie ?

L'émetteur offre une autonomie typique de 8 heures avec des piles AA alcalines. Le récepteur fonctionne également sur piles AA.

Quelle est la portée du système ?

La portée peut atteindre jusqu'à 100 mètres en conditions optimales, grâce à la réception Adaptive-diversity.

Comment choisir une fréquence libre ?

Utilisez la fonction recherche automatique de fréquences par balayage des 1680 fréquences UHF. Le récepteur trouve une fréquence libre et vous pouvez la synchroniser avec l'émetteur.

Puis-je utiliser plusieurs micros simultanément ?

Oui, jusqu'à 12 fréquences compatibles sont disponibles. Assurez-vous de configurer chaque système sur une fréquence différente pour éviter les interférences.

Comment nettoyer le microphone ?

Nettoyez l'extérieur avec un chiffon doux et sec. Évitez les liquides et les produits abrasifs. Pour la grille, dévissez-la et nettoyez-la délicatement.

Que faire en cas d'interférences ?

Activez le Squelch Pilot tone qui élimine les interférences HF lorsque l'émetteur est éteint. Vous pouvez also lancer une nouvelle recherche de fréquence libre.

Quels accessoires sont compatibles ?

Le système est compatible avec les modules microphones interchangeables de la gamme evolution, la batterie rechargeable BA 2015, et divers clips, câbles et adaptateurs.

Comment connecter le récepteur à un mixeur ?

Utilisez le câble XLR (fourni) pour une connexion symétrique ou le câble jack 3,5 mm pour une sortie asymétrique. Réglez le niveau de sortie audio jusqu'à +10 dBu.

Quelle est la garantie du produit ?

La garantie standard est de 2 ans pour les défauts de fabrication. Consultez la notice ou le site Sennheiser pour les détails.

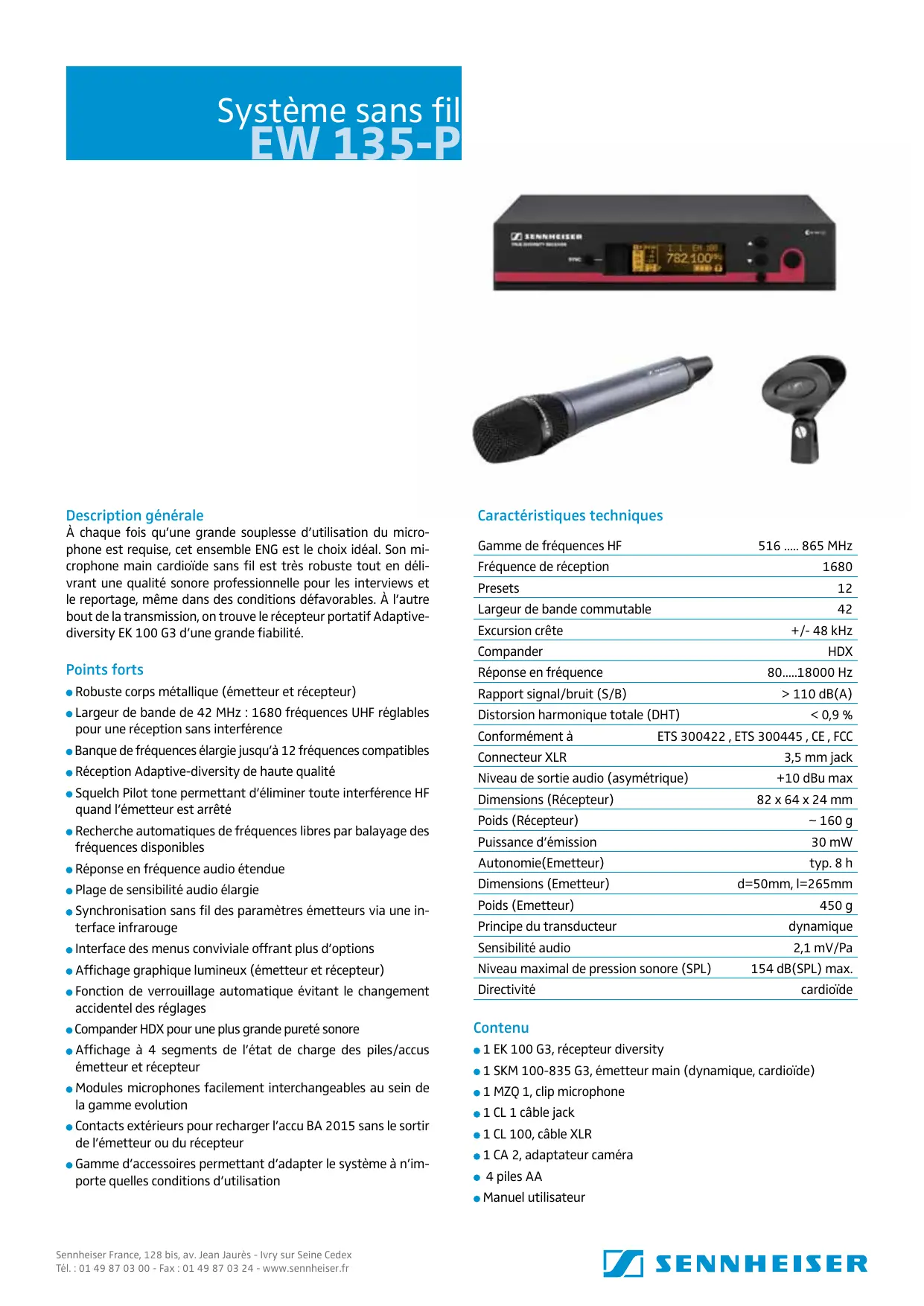

MODE D'EMPLOI EW 135-P SENNHEISER

Description générale

À chaque fois qu'une grande souplesse d'utilisation du microphone est requise, cet ensemble ENG est le choix idéal. Son microphone main cardioïde sans fil est très robuste tout en délivrant une qualité sonore professionnelle pour les interviews et le reportage, même dans des conditions défavorables. À l'autre bout de la transmission, on trouve le récepteur portatif Adaptive-diversity EK 100 G3 d'une grande fiabilité.

Points forts

• Robuste corps métallique (émetteur et récepteur) Largeur de bande de 42 MHz : 1680 fréquences UHF réglables pour une réception sans interférence
• Banque de fréquences élargie jusqu'à 12 fréquences compatibles Réception Adaptive-diversity de haute qualité
• Squelch Pilot tone permettant d'éliminer toute interférence HF quand l'émetteur est arrêté
• Recherche automatique de fréquences libres par balayage des fréquences disponibles Réponse en fréquence audio étendue
• Plage de sensibilité audio élargie
• Synchronisation sans fil des paramètres émetteurs via une interface infrarouge
• Interface des menus conviviale offrant plus d'options
• Affichage graphique lumineux (émetteur et récepteur)
• Fonction de verrouillage automatique évitant le changement accidentel des réglages
• Compander HDX pour une plus grande pureté sonore
• Affichage à 4 segments de l'état de charge des piles/accus émetteur et récepteur
• Modules microphones facilement interchangeables au sein de la gamme evolution
• Contacts extérieurs pour recharger l'accu BA 2015 sans le sortir de l'émetteur ou du récepteur
• Gamme d'accessoires permettant d'adapter le système à n'importe quelles conditions d'utilisation

Caractéristiques techniques

Gamma de fréquences HF	516 .... 865 MHz
Fréquence de réception	1680
Presetts	12
Largeur de bande commutable	42
Excursion créète	+/- 48 kHz
Compander	HDX
Réponse en fréquence	80......18000 Hz
Rapport signal/bruit (S/B)	> 110 dB(A)
Distorsion harmonique totale (DHT)	< 0,9 %
Conformément à ETS 300422 , ETS 300445 , CE , FCC
Connecteur XLR	3,5 mm jack
Niveau de sortie audio (asymétrique)	+10 dBu max
Dimensions (Récepteur)	82 x 64 x 24 mm
Poids (Récepteur)	~ 160 g
Puisance d'émission	30 mW
Autonomie(Emetteur)	typ. 8 h
Dimensions (Emetteur)	d=50mm, l=265mm
Poids (Emetteur)	450 g
Principe du transducteur	dynamique
Sensibilité audio	2,1 mV/Pa
Niveau maximal de pression sonore (SPL)	154 dB(SPL) max.
Directivité	cardioïde

Contenu

1 EK 100 G3, récepteur diversity - 1 SKM 100-835 G3, émetteur main (dynamique, cardioïde) - 1 MZQ 1, clip microphone - 1 CL 1 cable jack - 1 CL 100, cable XLR - 1 CA 2, adaptateur - 4 piles AA - Manuel utilisateur
