EW 122P G3 - Microphone sans fil SENNHEISER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Microphone sans fil (set ENG)
Marque	Sennheiser
Modèle	EW 122P G3
Gamme de fréquences HF	516 - 865 MHz
Nombre de fréquences	1680
Largeur de bande	42 MHz
Réponse en fréquence audio	80 - 18000 Hz
Rapport signal/bruit	> 110 dB(A)
Distorsion harmonique totale	< 0,9 %
Puissance d'émission	30 mW
Autonomie (émetteur)	> 8 h
Alimentation	4 piles AA (incluses) ou accus BA 2015 rechargeables (option)
Dimensions du récepteur	82 x 64 x 24 mm
Poids du récepteur	~ 160 g
Dimensions de l'émetteur de poche	82 x 64 x 24 mm
Poids de l'émetteur de poche	~ 160 g
Microphone fourni	ME 4 (cravate cardioïde)
Sensibilité audio du micro	20 mV/Pa
Niveau maximal de pression sonore	130 dB SPL
Directivité	Cardioïde
Compander	HDX
Fonctions principales	Recherche auto de fréquences libres, synchronisation IR, squelch pilot tone, verrouillage auto, mute programmable
Entretien et nettoyage	Nettoyer avec un chiffon doux sec. Ne pas utiliser de solvants.
Sécurité	Utiliser des piles de type recommandé. Éviter l'humidité et les chocs.
Pièces détachées et réparabilité	Contacter le service après-vente Sennheiser. Réparation par technicien qualifié.
Contenu de la boîte	Récepteur EK 100 G3, émetteur SK 100 G3, micro ME 4, câble jack CL 1, câble XLR CL 100, adaptateur CA 2, 4 piles AA, manuel utilisateur

FOIRE AUX QUESTIONS - EW 122P G3 SENNHEISER

Comment synchroniser l'émetteur avec le récepteur ?

Pour synchroniser, placez l'émetteur devant le récepteur à une distance d'environ 30 cm. Activez la fonction de synchronisation infrarouge sur le récepteur (via le menu). Les paramètres de fréquence sont transmis automatiquement. Un message de confirmation apparaît sur les deux appareils.

Comment effectuer une recherche automatique de fréquences libres ?

Sur le récepteur, accédez au menu et sélectionnez l'option 'Auto Scan'. Le récepteur analyse les canaux et affiche les fréquences libres. Vous pouvez ensuite sélectionner une fréquence et la synchroniser avec l'émetteur.

Comment recharger les accus sans les sortir ?

Utilisez le chargeur optionnel Sennheiser BC 1000-2 ou un chargeur approprié. Les contacts de recharge se trouvent sur les côtés de l'émetteur et du récepteur. Insérez le chargeur directement sans retirer les accus.

Quel type de piles utiliser ?

Le système fonctionne avec des piles AA de type alcaline ou des accus rechargeables BA 2015. Utilisez de préférence des piles de marque réputée pour une autonomie optimale. Ne mélangez pas piles neuves et usagées.

Comment régler le squelch ?

Le squelch est réglable dans le menu du récepteur. Accédez à 'Squelch' et ajustez la sensibilité. Un réglage bas réduit les risques de coupure mais augmente le bruit de fond. Un réglage élevé élimine les interférences mais peut couper le signal si l'émetteur est faible.

Comment verrouiller les réglages pour éviter les modifications accidentelles ?

Activez la fonction de verrouillage automatique dans le menu du récepteur ou de l'émetteur. Vous pouvez aussi verrouiller manuellement en maintenant enfoncé le bouton 'SET' pendant quelques secondes. Un cadenas apparaît sur l'écran.

Comment nettoyer l'appareil ?

Utilisez un chiffon doux et sec pour essuyer les boîtiers. Pour les connecteurs, un nettoyant contact électronique peut être utilisé. Évitez les liquides et solvants. Ne soufflez pas sur les composants internes.

Que faire en cas d'interférences ?

Effectuez une nouvelle recherche de fréquence libre via 'Auto Scan'. Éloignez le récepteur des sources d'interférences (Wi-Fi, téléphones). Vérifiez que l'émetteur est allumé et que la pile est chargée. Utilisez le squelch pour filtrer les parasites.

Quelle est la portée du système ?

La portée typique est d'environ 100 mètres en visibilité directe avec le récepteur. Les obstacles (murs, métal) réduisent la portée. Pour une utilisation optimale, placez le récepteur à une hauteur d'au moins 1,5 mètre.

Comment remplacer le micro cravate ?

Débranchez le micro ME 4 du connecteur jack 3,5 mm de l'émetteur. Pour le remplacer, utilisez un micro compatible avec le même connecteur. Assurez-vous que le nouveau micro est correctement enfiché et sécurisé.

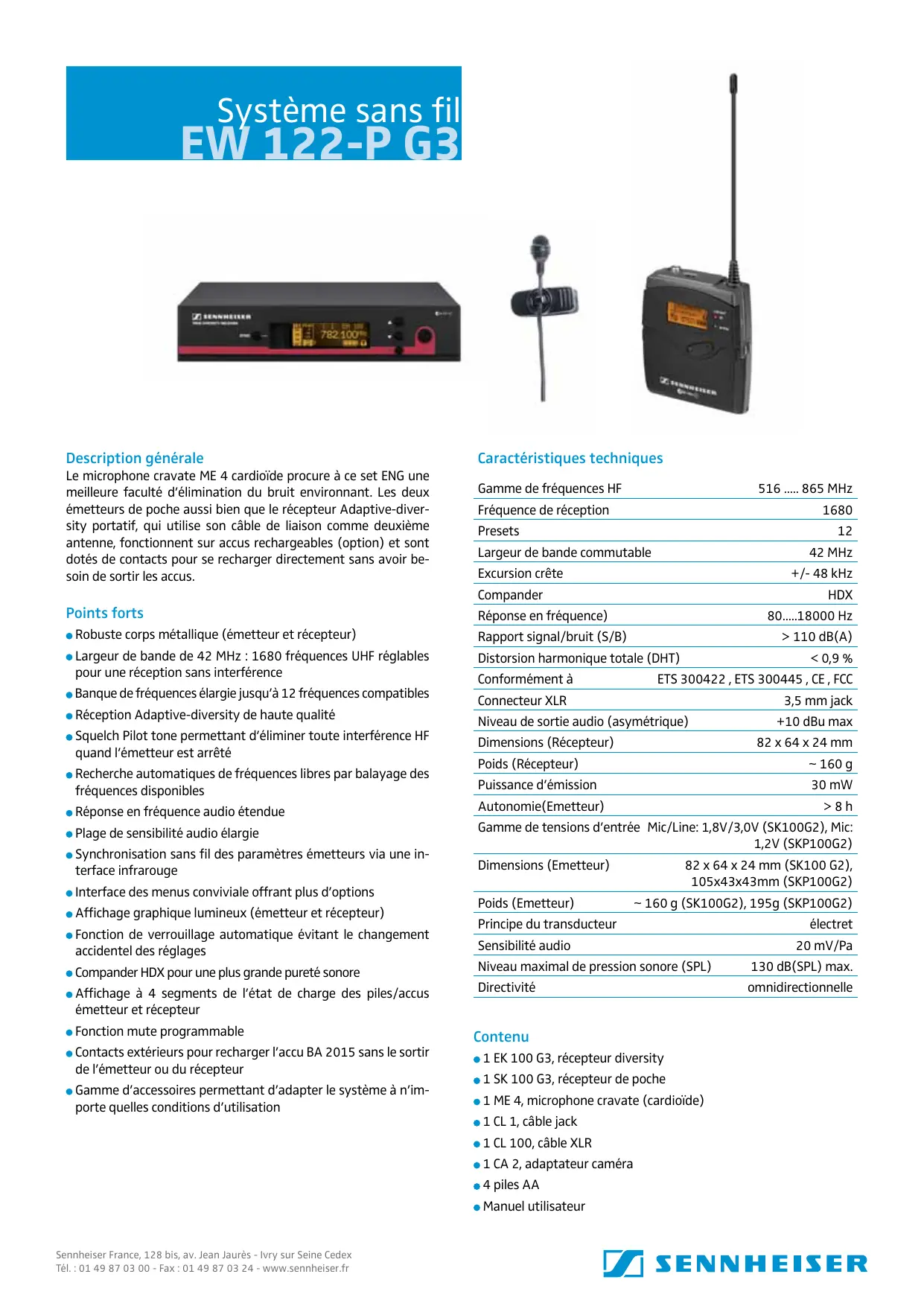

MODE D'EMPLOI EW 122P G3 SENNHEISER

Description générale

Le microphone cravate ME 4 cardioïde procure à ce set ENG une meilleure faculté d'élimination du bruit environnant. Les deux émetteurs de poche ainsi que le récepteur Adaptive-diversity portatif, qui utilise son câble de liaison comme seconde antenne, fonctionnent sur accus rechargeables (option) et sont dotés de contacts pour se recharger directement sans avoir besoin de sortir les accus.

Points forts

• Robuste corps métallique (émetteur et récepteur) Largeur de bande de 42 MHz : 1680 fréquences UHF réglables pour une réception sans interférence
• Banque de fréquences élargie jusqu'à 12 fréquences compatibles Réception Adaptive-diversity de haute qualité
• Squelch Pilot tone permettant d'éliminer toute interférence HF quand l'émetteur est arrêté
• Recherche automatique de fréquences libres par balayage des fréquences disponibles
• Réponse en fréquence audio étendue
• Plage de sensibilité audio élargie
• Synchronisation sans fil des paramètres émetteurs via une interface infrarouge
• Interface des menus conviviale offrant plus d'options
• Affichage graphique lumineux (émetteur et récepteur)
• Fonction de verrouillage automatique évitant le changement accidentel des réglages
• Compander HDX pour une plus grande pureté sonore
• Affichage à 4 segments de l'état de charge des piles/accus émetteur et récepteur
• Fonction mute programmable
• Contacts extérieurs pour recharger l'accu BA 2015 sans le sortir de l'émetteur ou du récepteur
• Gamme d'accessoires permettant d'adapter le système à n'importe quelles conditions d'utilisation

Caractéristiques techniques

Gamage de fréquences HF	516 .... 865 MHz
Fréquence de réception	1680
Presetts	12
Largeur de bande commutable	42 MHz
Excursion créée	+/- 48 kHz
Compander	HDX
Réponse en fréquence)	80.....18000 Hz
Rapport signal/bruit (S/B)	> 110 dB(A)
Distorsion harmonique totale (DHT)	< 0,9 %
Conformément à ETS 300422 , ETS 300445 , CE , FCC
Connecteur XLR	3,5 mm jack
Niveau de sortie audio (asymétrique)	+10 dBu max
Dimensions (Récepteur)	82 x 64 x 24 mm
Poids (Récepteur)	~ 160 g
Puisance d'émission	30 mW
Autonomie(Emetteur)	> 8 h
Gamage de tensions d'entrée Mic/Line: 1,8V/3,0V (SK100G2), Mic: 1,2V (SKP100G2)
Dimensions (Emetteur)	82 x 64 x 24 mm (SK100 G2), 105x43x43mm (SKP100G2)
Poids (Emetteur) ~ 160 g (SK100G2), 195g (SKP100G2)
Princope du transducteur	électret
Sensibilité audio	20 mV/Pa
Niveau maximal de pression sonore (SPL)	130 dB(SPL) max.
Directivité	omnidirectionnelle

Contenu

1 EK 100 G3, récepteur diversity 1 SK 100 G3, récepteur de poche 1 ME 4, microphone cravate (cardioide) - 1 CL 1, câble jack - 1 CL 100, câble XLR 1 CA 2, adaptateuramera 4 piles AA - Manuel utilisateur
