SKM 545 G2 - Microphone sans fil SENNHEISER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Microphone sans fil
Marque	Sennheiser
Modèle	SKM 545 G2
Catégorie	Émetteur main UHF
Dimensions (L × diamètre)	225 × 50 mm
Poids (avec piles)	Environ 450 g
Alimentation	2 piles AA 1,5 V ou pack accu BA 2015
Autonomie	≥ 8 heures (piles ou accu)
Plages de fréquences disponibles	518–554 MHz (A), 626–662 MHz (B), 740–776 MHz (C), 786–822 MHz (D), 830–866 MHz (E)
Modulation	FM large bande
Puissance de sortie HF	Typ. 30 mW
Réponse en fréquence BF	40–18 000 Hz
Rapport signal/bruit	≥ 110 dB(A)
Distorsion harmonique totale	≤ 0,9 %
Têtes de microphone compatibles	MD 835 (dynamique, cardioïde), MD 845 (dynamique, super-cardioïde), ME 865 (électret, super-cardioïde), MMD 935 (option)
Sensibilité des têtes	MD 835 : 1,5 mV/Pa ; MD 845 : 1 mV/Pa ; ME 865 : 3 mV/Pa
Directivité	Cardioïde ou super-cardioïde selon tête
Température de fonctionnement	-10 °C à +55 °C
Fonctions principales	Menu avec réglages (banque, canal, fréquence, sensibilité), verrouillage des touches, mise en sourdine, affichage LCD rétroéclairé, transmission signal pilote
Entretien et nettoyage	Essuyer avec un chiffon légèrement humide ; ne pas utiliser de solvant ni détergent ; nettoyer régulièrement la grille de protection
Sécurité	Ne pas ouvrir l'appareil (annulation de garantie) ; utiliser uniquement dans des locaux secs
Accessoires inclus	1 micro émetteur, 2 piles, 1 chambre micro, 1 notice d'emploi, 1 sac
Garantie	24 mois à compter de la date d'achat (hors piles et accus)

FOIRE AUX QUESTIONS - SKM 545 G2 SENNHEISER

Comment mettre en marche le micro émetteur SKM 545 G2 ?

Tournez le capuchon rotatif au bas du micro pour accéder à la touche ON/OFF. Appuyez brièvement sur cette touche pour allumer l'émetteur ; la LED rouge s'allume. Pour l'éteindre, maintenez la touche ON/OFF enfoncée jusqu'à ce que l'afficheur indique 'OFF' et que la LED s'éteigne.

Comment changer les piles du micro émetteur ?

Dévissez la partie supérieure du micro (côté afficheur) dans le sens inverse des aiguilles d'une montre. Retirez cette partie, ouvrez le couvercle du compartiment à piles et insérez deux piles AA 1,5 V en respectant la polarité. Refermez le couvercle, glissez le compartiment dans le corps et revissez la partie supérieure.

Comment régler la sensibilité du micro ?

Dans le menu, sélectionnez l'option SENSIT à l'aide des touches ▲/▼. Appuyez sur SET pour entrer dans la zone de réglage, puis modifiez la valeur avec ▲/▼. Confirmez avec SET. La sensibilité optimale est obtenue lorsque l'affichage AF n'atteint le maximum que lors des passages les plus forts.

Comment changer la tête de microphone ?

Retirez d'abord les piles. Dévissez la grille de protection, puis dévissez la vis de fixation à l'intérieur. Retirez délicatement la capsule sans toucher les contacts ni la membrane. Insérez la nouvelle capsule, revissez la vis de fixation, puis remettez la grille correspondante (repérée par un anneau de couleur). Replacez les piles et refermez le micro.

Que faire si le micro émetteur ne produit aucun signal ?

Vérifiez d'abord l'état des piles : si la LED rouge clignote, remplacez-les ou rechargez l'accu. Assurez-vous que l'émetteur et le récepteur sont réglés sur le même canal. Si le problème persiste, contrôlez la distance (portée jusqu'à 150 m en champ libre) et le réglage du squelch sur le récepteur.

Comment activer le verrouillage des touches ?

Dans le menu, sélectionnez l'option LOCK. Appuyez sur SET, puis choisissez 'LOC. ON' avec ▲/▼ et confirmez avec SET. Un symbole de clé apparaît sur l'afficheur. Pour désactiver, refaites la même procédure en sélectionnant 'LOC. OFF'.

Comment utiliser la fonction MUTE ?

Tournez le capuchon rotatif pour accéder au commutateur MUTE. Faites glisser le commutateur sur la position 'MUTE' ; l'afficheur indique 'MUTE' et le signal audio est coupé. Pour rétablir le son, replacez le commutateur en position arrêt. L'émetteur reste sous tension.

Quelle est l'autonomie des piles ?

Avec des piles AA neuves ou un pack accu BA 2015 complètement chargé, l'autonomie est d'au moins 8 heures. L'affichage à quatre segments indique le niveau de charge : 3 segments = ~100 %, 2 segments = ~70 %, 1 segment = ~30 %, clignotement = LOW BAT (changer rapidement).

Comment nettoyer la grille de protection du micro ?

Dévissez la grille (tournez-la dans le sens inverse des aiguilles d'une montre). Retirez la pièce en mousse intérieure. Nettoyez l'intérieur et l'extérieur de la grille avec un chiffon légèrement humide, puis séchez-la. Remettez la mousse en place et revissez la grille. N'utilisez jamais de solvant ou de détergent.

Que faire si le son est déformé ou saturé ?

Une saturation se produit lorsque la sensibilité est trop élevée. Réduisez la sensibilité dans le menu SENSIT (valeurs conseillées : chant fort -30 à -20 dB, animation -20 à -10 dB, interview -10 à 0 dB). Vérifiez aussi que le niveau de sortie du récepteur n'est pas trop élevé.

MODE D'EMPLOI SKM 545 G2 SENNHEISER

Ces produits Sennheiser vous séduiront pendant de longues années par leur fiabilité, leur rentabilité et leur facilité d'emploi. C'est ce que garantit Sennheiser, fabricant réputé de produits electroacoustiques de grande valeur, fruits de compétences accumulées depuis plus de 50 ans.

Consacrez quelques minutes à la lecture de cette notice. Nous désirons en effet que vous puissiez profiter simplement et rapidement de cette technologie de pointe.

Sommaire

La famille de micros émetteurs SKM 500 G2 66

Le système de banque de canaux 66

Pour notre sécurité 67

Fournitures 67

Applications 68

Les éléments de commande 69

Affichages 70

Mise en service 72

Mettre en place et changer les piles 72

Changer la tête de microphone 73

Utilisation quotidienne 75

Mettre le micro émetteur en marche et à l'arrêt.... 75

Mettre le microémetteur en sourdine 76

Activer et désactiver le verrouillage des touches.... 76

Le menu 77

Les touches 77

Vue d'ensemble des options 77

Utiliser le menu 78

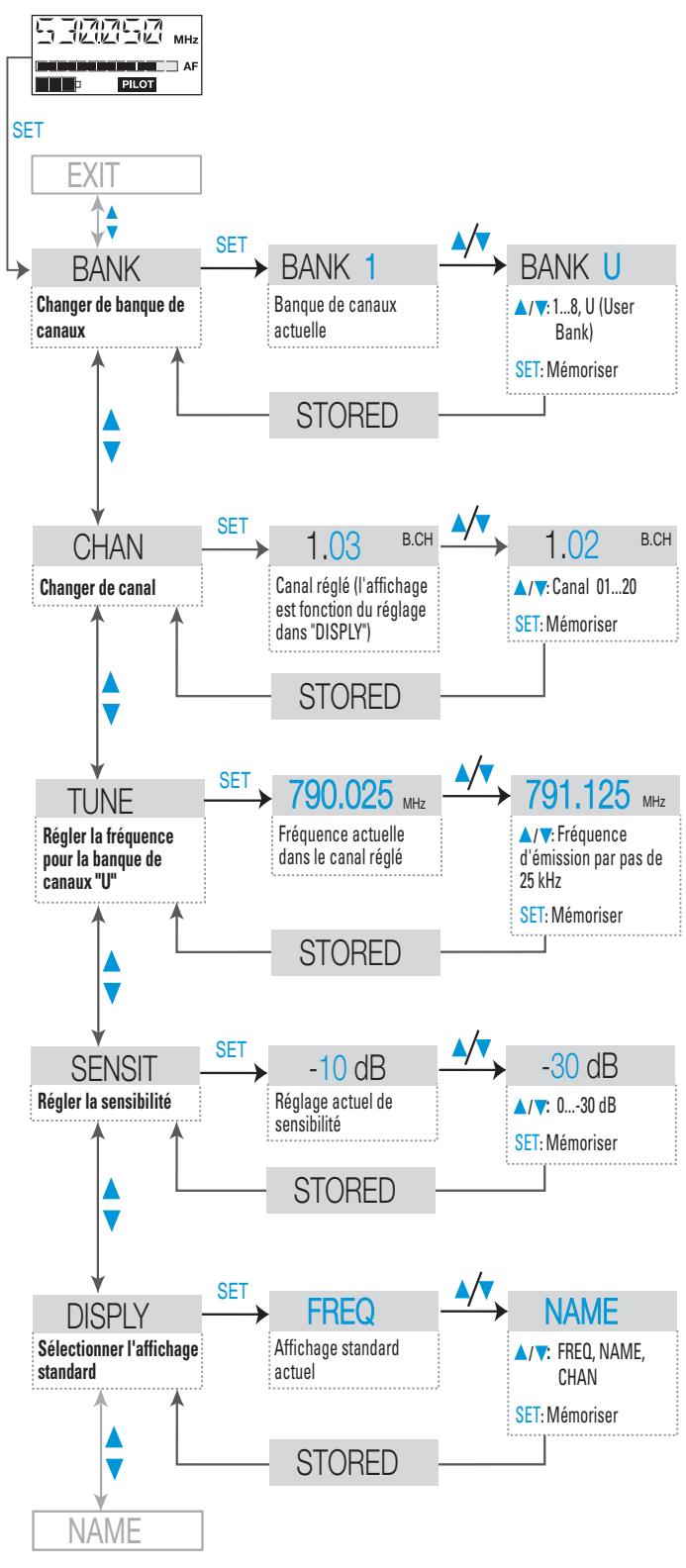

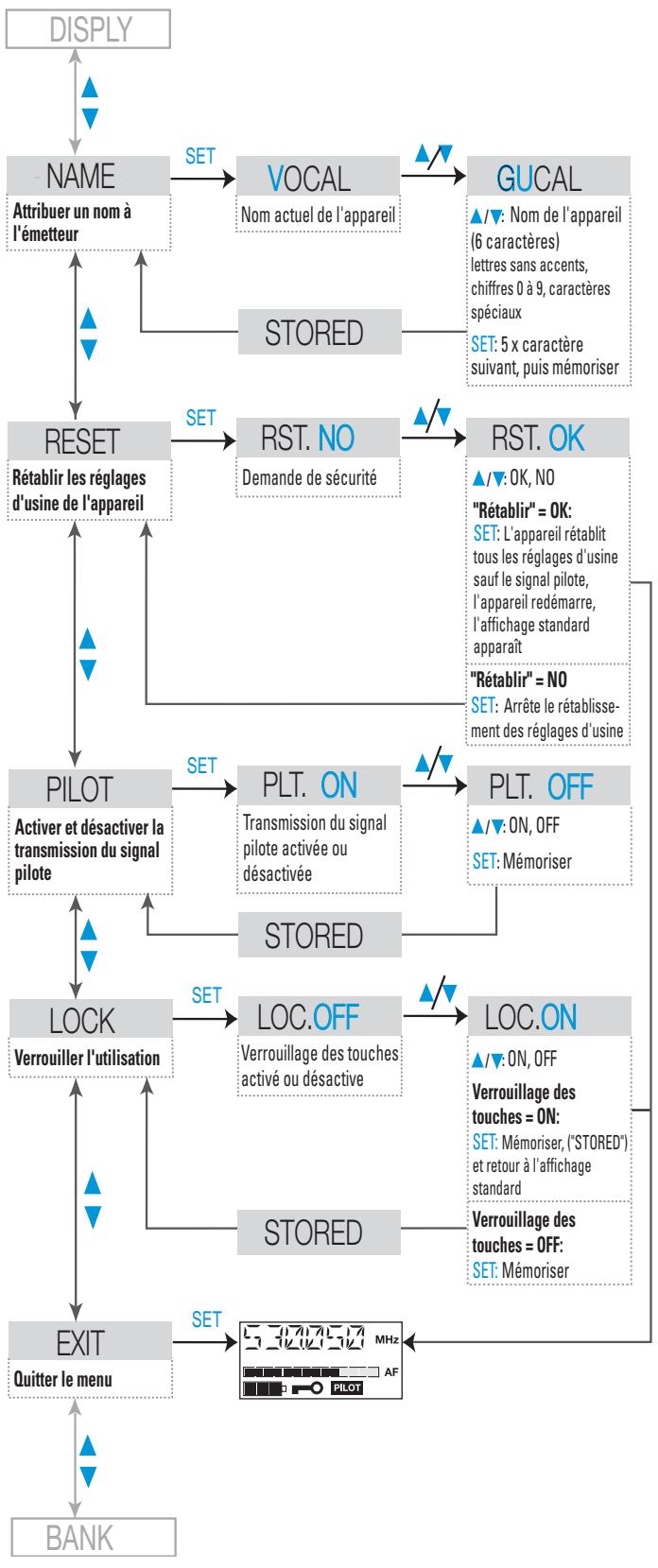

Le menu du microémetteur 80

Consignes de réglage pour le menu 82

Sélectionner la banque de canaux 82

Changer de canal 82

Régler les fréquences pour les canaux de la

banque de canaux "U" 82

Régler la sensibilité 83

Modifier l'affichage standard 84

Entrer un nom 84

Rétablir les réglages d'usine 84

Activer/désactiver la transmission du signal pilote.. 85

Activer/désactiver le verrouillage des touches 85

Quitter le menu 85

En cas d'anomalies 86

Liste de contrôle des anomalies 86

Recommandations et conseils 87

Entretien et maintenance 88

Caractéristiques techniques 89

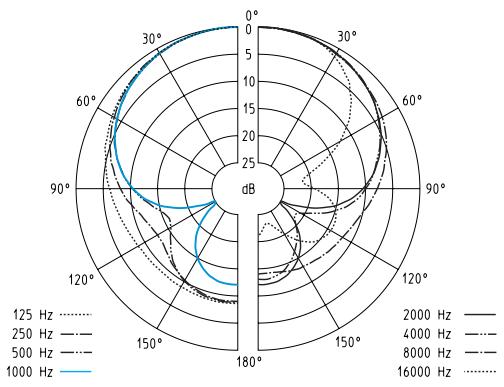

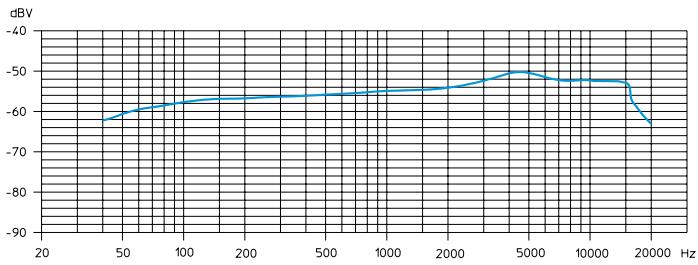

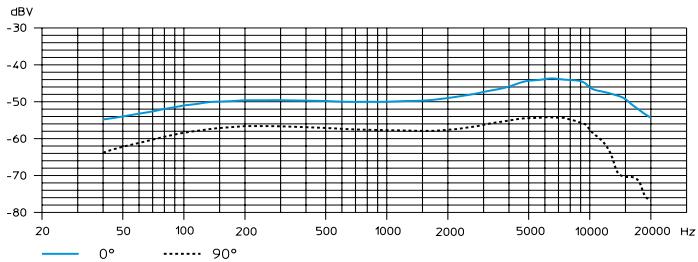

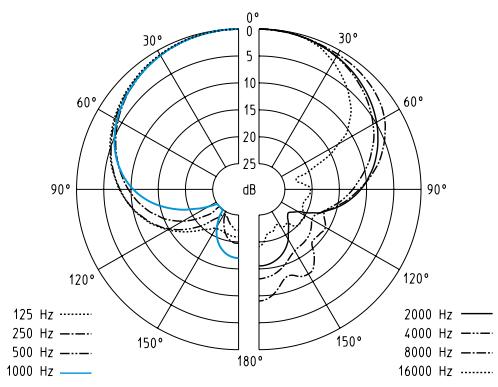

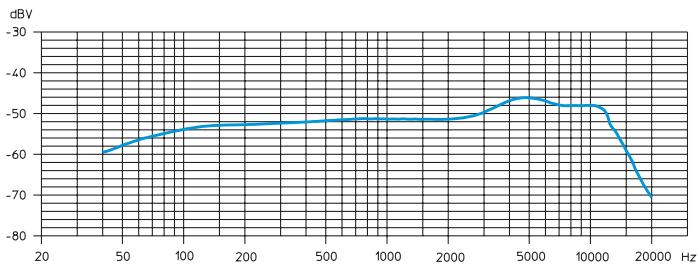

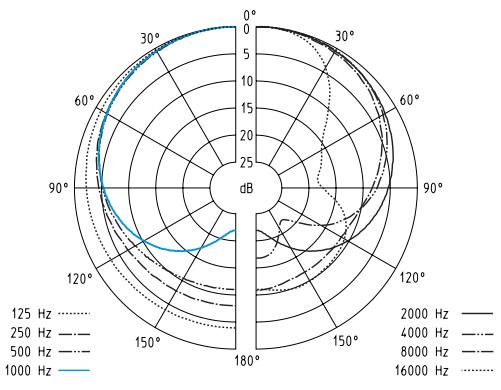

Diagrammes de fréquences et polaires des têtes

de microphone 90

Accessoires 91

La famille de micros émetteurs SKM 500 G2

La famille de micros émetteurs appartient à la série evolution wireless ew 500 G2. Cette série se compose d'équipements de transmission haute fréquence sophistiqués qui se distinguent par leur fiabilité et leur utilisation tout à la fois simple et agréable. Les différents émetteurs et récepteurs permettent de profiter d'une transmission audio sans fil de qualité studio. La structure de transmission de la série ew 500 G2 repose sur l'utilisation

• de synthétiseurs PLL et de microprocesseurs optimisés,
• du procédé de réduction du bruit HDX,
• et de la transmission d'un signal pilote pour une fonction squelch sûre.

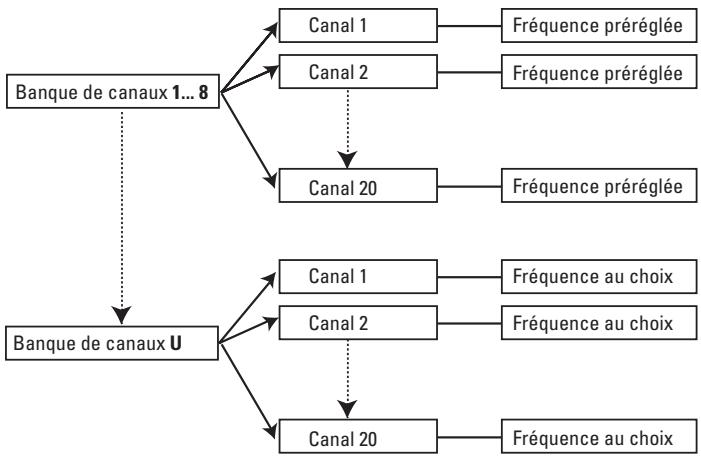

Le système de banque de canaux

Cinq plages de fréquences avec respectivement 1440 fréquences d'émission sont disponibles pour la transmission dans la bande UHF. Le microémetteur est disponible dans les variantes de plages de fréquences suivantes:

Plage A: 518 à 554 MHz Plage B: 626 à 662 MHz Plage C: 740 à 776 MHz Plage D: 786 à 822 MHz Plage E: 830 à 866 MHz

Le microémetteur possède neuf banques de canaux avec respectivement jusqu'à 20 canaux.

Une fréquence d'émission est prérégée à l'usine dans les banques de canaux "1" à "8" sur chacun des canaux (voir le tableau des fréquences joint). Ces fréquences d'émission ne peuvent pas être modifiées et tiennent compte, entre autres, des dispositions légales en vigueur dans le pays.

Dans la banque de canaux "U" (User Bank), vous pouvez régler et memoriser des fréquences. Dans la banque de canaux "U" (User Bank), vous pouvez régler et mémoriser des fréquences.

Pour votre sécurité

N'ouvre pas l'appareil de votre propre initiative. La garantie est annulée pour les appareils ouverts à l'initiative du client.

Utilisez cette installation uniquement dans des locaux secs.

Pour le nettoyage, il suffit d'essuyer de temps en temps l'appareil avec un chiffon légèrement humide. N'utilisez jamais de solvant ou de détergent.

Fournitures

• 1 microémetteur SKM 500 G2
• 2 piles
• 1 chambre micro
• 1 notice d'emploi
• 1 sac

Applications

La famille de micros émetteurs peut être combinée aux récepteurs de la série ew 500 G2 (récepteur stationnaire EM 500 G2 et récepteur mobile EK 500 G2). Ceux-ci sont disponibles dans les mêmes variantes de plages de fréquences et possèdent le même système de banque de canaux avec des fréquences préréglées. Grâce à ce préréglage:

• La mise en service du système est rapide et simple,
• plusieurs circuits de transmission parallèles ne se perturbent pas réciproquement ("absence d'intermodulation").

Le micro émetteur convient aux applications suivantes en fonction de sa combinaison avec un récepteur ajustat :

Emetteur	Récepteur (à commander séparément)	Application
SKM 535 G21) SKM 545 G21) SKM 565 G21)	EM 500 G2 EK 500 G2	• Animation • Chant
		• Parole • Chant • Animation • Suramera

Le nom du micro émetteur se réfère à la combinaison de l'émetteur et de la tête de microphone :

émetteur + tête de microphone = nom du micro émetteur

Les têtes de microphone sont identifiées par un anneau en couleur sur la grille.

Tête de microphone	Codage couleur	Type de microphone	Caracteristique de directivité	Application professionnel
MD 835	vert	dynamique	cardioïde	Parole, chant
MD 845	bleu	dynamique	super cardioïde	Chant(à faisible rétroaction acoustique)
ME 865	rouge	Conden-sateur	super cardioïde	Chant(à faisible rétroaction acoustique)
MMD 9352) (en option)	argent	dynamique	cardioïde	Chant (punch)

2) MMD 935 uniquement disponible comme tête de microphone en option

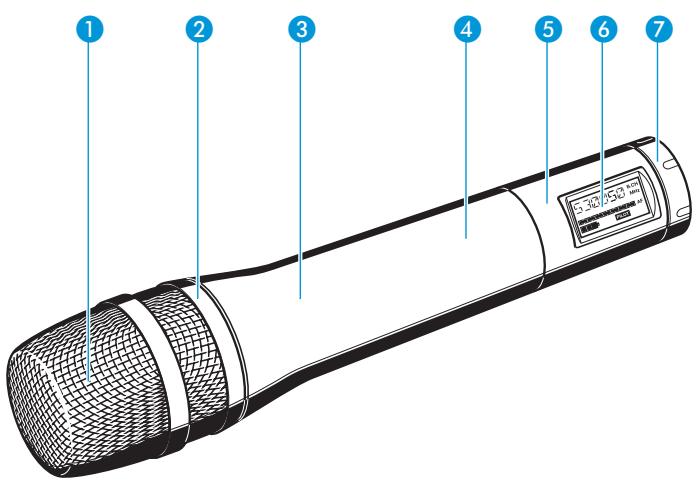

Les éléments de commande

Grille de protection 2 Anneau d'identification codé en couleur pour la tête de microphone montée

vert : tête de microphone MD 835

bleu : tête de microphone MD 845

rouge: tête de microphone ME 865

3 Corps du micro émetteur 4 Compartiment à piles (invisible de l'extérieur) 5 Afficheur 6 Afficheur à cristaux liquides 7 Capuchon rotatif pour la protection des éléments de commande; touches, commutateurs et témoins accessibles après la rotation du capuchon:

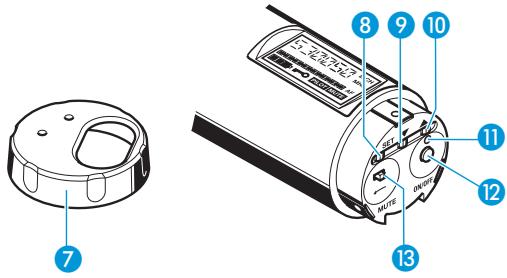

8 Touche SET 9 Touche (DOWN) 10 Touche (UP) 11 Affichage de fonctionnement et d'état des piles, LED rouge (ON/LOW BAT) 12 Touche ON/OFF avec la fonction ESC (abandon) dans le menu 13 Commutateur de mise en sourdine MUTE

Affichages

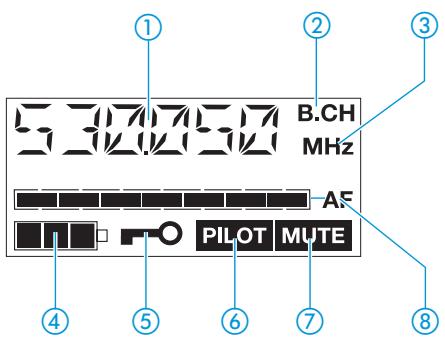

L'afficheur à cristaux liquides

① Affichage alphanumérique ② Symbole pour l'affichage de la banque de canaux et du numéro de canal "B. CH" ③ Symbole pour l'affichage de la fréquence "MHz" ④ Affichage à quatre positions de l'état des piles ⑤ Symbole d'activation du verrouillage des touches ⑥ Affichage "PILOT" (transmission du signal pilote activée) ⑦ Affichage "MUTE" (micro est mis en sourdine) ⑧ Affichage à sept positions du niveau audio "AF"

Témoins de fonctionnement et d'état des piles

La LED rouge (LOW BAT/ON) ⑪ vous informe sur l'état de fonctionnement de l'émetteur :

LED rouge allumée :

L'émetteur est en marche et la charge des piles ou du pack accu BA 2015 est suffisante.

LED rouge clignote :

La charge des piles ou du pack accu BA 2015 ne suffit plus que pour une brève durée de fonctionnement (LOW BAT)!

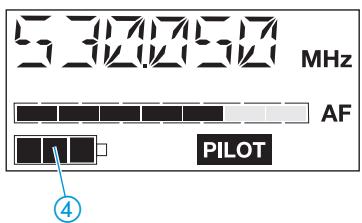

L'affichage à 4 positions (4) de l'afficheur fournit également des informations sur la charge des piles ou du pack accu BA 2015:

3 segments

Charge env. 100%

2 segments

Charge env. 70%

1 segment

Charge env. 30%

Clignotement du symbole pile

LOW BAT

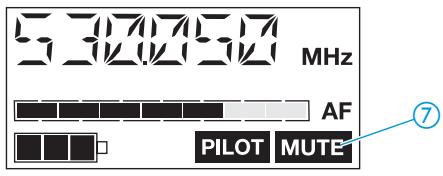

Affichage MUTE

Si l'émetteur a été mis en sourdine, l'affichage "MUTE" ⑦ s'allume sur l'afficheur (voir "Mettre le micro émetteur en sourdine" page 76).

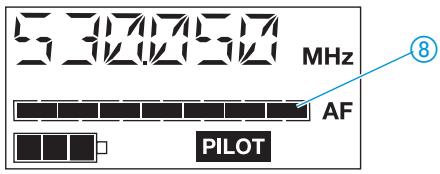

Affichage de la sensibilité

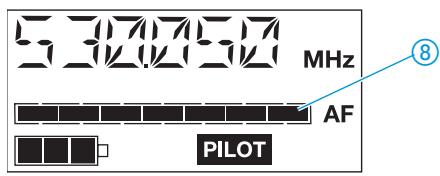

L'affichage du niveau audio (AF) ⑧ montre la sensibilité du micro émetteur.

Si le niveau d'entrée audio est trop élevé, le niveau audio (AF) ⑧ indique la valeur maximale pendant la durée de la saturation.

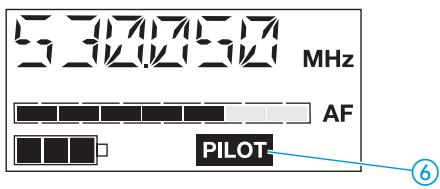

L'affichage "PILOT" ⑥ est allumé lorsque la transmission du signal pilote est activée (voir "Activer/désactiver la transmission du signal pilote" page 85).

Éclairage de fond de l'afficheur

Le fond de l'afficheur reste éclairé après une pression de touche pendant env. 15 secondes.

Mettre en place et changer les piles

Vous pourriez alimenter le micro émetteur avec des piles (piles rondes AA, 1,5 V) ou avec le pack accu rechargeable Sennheiser BA 2015.

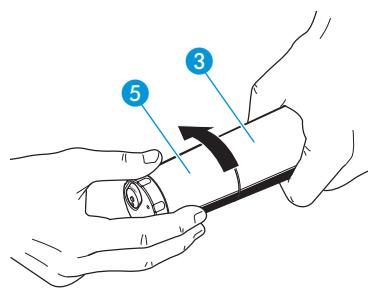

Dévissez la partie du micro portant l'afficheur ⑤ dans le sens de la flèche (sens inverse des aiguilles d'une montre) du corps du microphone ③.

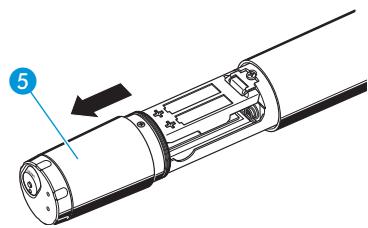

Retirez la partie portant l'afficheur ⑤ jusqu'en butée.

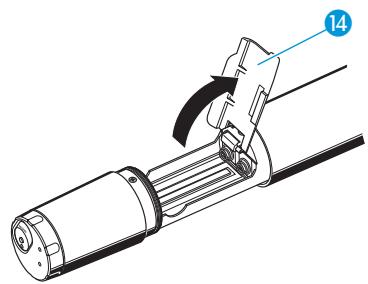

Ouvrez le couvercle du compartiment piles.

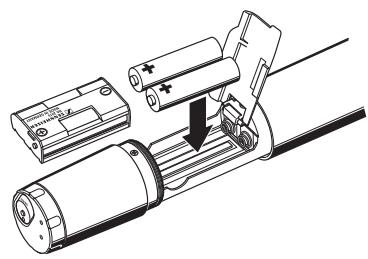

Mettez en place les piles ou le pack accu BA 2015 comme indiqué sur le compartiment à piles. Observez la polarité.

Fermez le couvercle 14.

Glissez le compartiment à piles dans le corps du microphone émetteur.

Revissez la partie portant l'afficheur.

Remarque :

Pour une parfaite fiabilité, il est recommandé d'utiliser uniquement le pack accu BA 2015 si l'appareil doit être alimenté par accu. Utilisez toujours le chargeur L 2015 pour charger le pack accu. Les deux sont disponibles en accessoire.

Le pack accu intègre un capteur. Celui-ci est interrogé par l'électronique de l'émetteur et du chargeur par le biais d'un troisième contact. Le capteur est impératif pour les fonctions de commande suivantes :

• Prise en compte des différentes caractéristiques de tension des cellules primaires (piles) et accus. Affichage d'état des piles, transmission d'état des piles aux récepteurs stationnaires et seuils d'arrêt à la fin du service corrigés en conséquence. Les cellules accu ne sont pas détectées comme accus à cause du capteur manquant.
• Surveillance de la température du pack accu BA 2015 lors de la charge dans le chargeur L 2015.

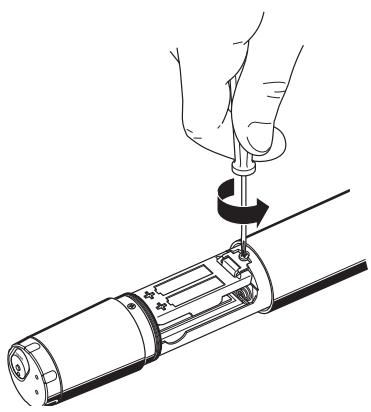

Changer la tête de microphone

Retirez d'abord les piles ou le pack accu en procédant de la manière décrite et laissez le micro émetteur ouvert. Dévissez la grille de protection. Dévissez la vis de fixation.

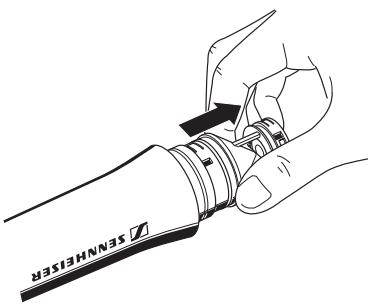

Retirez la capsule comme indiqué sur l'illustration. Ne touchez ni les contacts, ni la membrane !

Insérez l'autre capsule. Fixez impérativement la capsule avec la vis de fixation.

Remarque :

La vis de fixation bloque mécaniquement la capsule du microphone. En l'absence de vis de fixation, des dysfonctionnements du micro émetteur peuvent se produire dans des conditions d'utilisation difficiles.

Vissez également la grille de protection qui correspond à la nouvelle tête de microphone.

Mettez en place les piles ou le pack accu. Fermez le corps du microphone et remettez celui-ci en service.

Remarque :

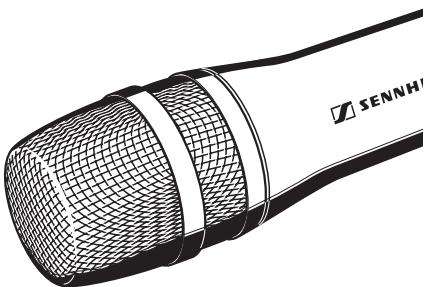

La capsule et la grille de protection avec la pièce en mousse forment une unité acoustique et doivent toujours être changées ensemble. Pour faciliter leur différenciation, les têtes de microphones sont repérées par des anneaux de couleur (vert : MD 835, bleu : MD 845, rouge : ME 865).

Mettre le micro émetteur en marche et à l'arrêt

Vous ne pouvez mettre le micro émetteur à l'arrêt que lorsque l'affichage standard apparait sur l'afficheur. Si vous appuyez de manière brève sur la touche ON/OFF dans le menu, l'entrée est arrêtée (fonction ESC) et vous retournez à l'affichage standard sans qu'aucune modification n'ait été effectuée, avec les derniers réglages mémorisés.

Remarque :

Retirez les piles ou le pack accu du micro émetteur si les appareils restent inutilisés pendant une durée prolongée.

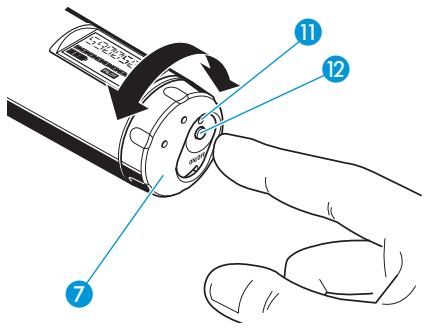

Tournez le capuchon ⑦ au bas du micro émetteur dans la position qui permet de voir la touche ON/OFF ⑫.

Appuyez sur la touche ON/OFF pour mettre le micro émetteur en marche. La LED rouge 1 s'allume. Pour mettre le micro émetteur à l'arrêt, maintenez la touche ON/OFF 12 enfoncée jusqu'à ce que l'afficheur indique "OFF". La LED rouge 1 s'éteint.

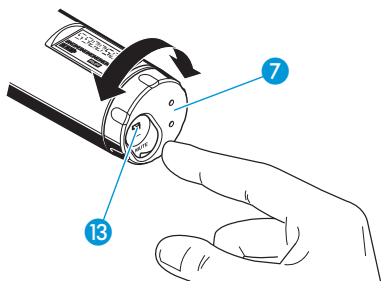

Mettre le micro émetteur en sourdine

Le micro émetteur possède un commutateur de mise en sourdine MUTE, qui coupe le signal audio transmis. L'émetteur reste cependant en service.

Tournez le capuchon au bas du micro émetteur dans la position qui permet de voir le commutateur de mise en sourdine MUTE 13.

Glissez le commutateur de mise en sourdine MUTE 13 sur la position 'MUTE'. L'afficheur du micro émetteur indique "MUTE". Si le signal pilote est activé sur l'émetteur et le récepteur, l'afficheur du récepteur correspondant indique "MUTE". Pour que le signal audio soit de nouveau transmis, glissez le commutateur de mise en sourdine MUTE 13 en arrêté.

Activer et désactiver le verrouillage des touches

Le micro émetteur possède un verrouillage des touches que vous pouvez activer et désactiver dans le menu (voir "Activer/désactiver le verrouillage des touches" page 85). Le verrouillage des touches évite l'arrêt fortuit du micro émetteur durant le fonctionnement ou la modification des réglages.

Le menu

La série evolution wireless ew 500 G2 de Sennheiser se désigne par la commande intuitive, uniformisée, des appareils. Il devient ainsi possible d'intervenir dans le fonctionnement même en situation de stress, comme sur scène ou en cours d'émission.

Les touches

Touches	Mode	Fonction de la touche dans le mode respectif
ON/OFF	Affichage standard	Mettre le micro émetteur en marche et à l'arrêt
	Menu	Abandonner la saisie et returner à l'affichage standard
	Zone d'entrée	Abandonner la saisie et returner à l'affichage standard
SET	Affichage standard	Aller de l'affichage standard au menu
	Menu	Aller du menu à la zone d'entrée d'une option sélectionnée
	Zone d'entrée	Mémoriser les réglages et returner au menu
▲/▼	Affichage standard	Sans fonction
	Menu	Aller à l'option précédente (▲) ou suivante (▼)
	Zone d'entrée	Modifier les valeurs d'une option : Sélection possible (▲/▼)

Vue d'ensemble des options

Affichage	Fonction
BANK	Changer de banque de canaux
CHAN	Changer de canal dans la banque de canaux
TUNE	Régler la fréquence d'émission pour la banque de canaux "U" (User Bank)
SENSIT	Régler la sensibilité (AF)
DISPLAY	Changer l'affichage standard
NAME	Entrer un nom
RESET	Rétablit tous les réglages d'usine
PILOT	Activer/désactiver la transmission du signal pilote
LOCK	Activer/désactiver le verrouillage des touches
EXIT	Quitter le menu et returner à l'affichage standard

Utiliser le menu

Ce chapitre décrit, à l'exemple de l'option "TUNE", la manière d'effectuer des réglages dans le menu.

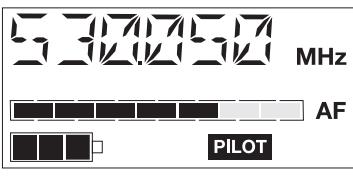

Lorsque l'appareil a été mis en marche, l'affichage standard apparait.

Aller au menu

Appuyez sur la touche SET. Vous passez alors de l'affichage standard au menu. La dernière option utilisée clignote.

Sélectionner une option

Sélectionnez avec les touches / l'option dans laquelle vous souhaitez effectuer des réglages.

Appuyez sur la touche SET pour accéder à la zone d'entrée de l'option. Le réglage momentané, qui peut être modifié, clignote sur l'afficheur.

Modifier les réglages

Modifiez le réglage avec les touches /.

Avec une brève pression sur la touche, la valeur suivante ou précédente est affichée. Si dans les options "CHAN", "TUNE" et "NAME" vous maintenez la touche / enfoncée, l'affichage change en continu (fonction Repeat). La valeur souhaitée peut ainsi être atteinte rapidement et facilement dans les deux directions.

Mémoriser les entrées

Appuyez sur la touche SET pour mémoriser durablement un réglage. L'afficheur indique "STORED" à titre de confirmation. La dernière option utilisée est ensuite de nouveau affichée.

En règle générale, les réglages sont pris en compte immédiatement dans toutes les options. À l'exception des options "BANK", "CHAN", "TUNE" et "RESET". Les modifications n'y prennent effet qu'après avoir été mémorisées et que l'afficheur ait indiqué "STORED".

Quitter le menu

L'option "EXIT" permet de quitter le menu et de retourner à l'affichage standard.

Si vous appuyez de manière brève sur la touche ON/OFF dans le menu, l'entrée est arrêtée (fonction ESC) et vous retournez à l'affichage standard sans qu'aucune modification n'ait été effectuée, avec les derniers réglages mémorisés.

Sélectionner la banque de canaux - BANK

Le micro émetteur possède neuf banques de canaux que vous pouvez sélectionner dans l'option "BANK". Les banques de canaux "1" à "8" possèdent respectivement jusqu'à 20 canaux avec respectivement une fréquence préréglée à l'usine (voir "Le système de banque de canaux" page 66). La banque de canaux "U" (User Bank) possède jusqu'à 20 canaux libres pour lesquels vous pouvez sélectionner et émémoriser une fréquence.

Si vous allez d'une banque de canaux à l'autre, le canal le plus bas est automatiquement affiché.

Changer de canal - CHAN

Dans l'option "CHAN" vous pouvez commuter entre les canaux dans une banque de canaux. Observez les indications suivantes pour le choix d'un canal :

Si le micro émetteur est utilisé avec un récepteur de la série ew 500 G2 dans un circuit de transmission, vous devez régler le même canal pour le récepteur et pour l'émetteur.

Le mode multi-canal

Le micro-émetteur permet de réaliser avec des émetteurs de la série ew 500 G2 des circuits de transmission pour des installations multi-canal. N'utilisez pour le mode multicanal que les canaux libres d'une banque de canaux.

Nous recommandons d'effectuer un Auto-Scan avant la mise en service avec un récepteur de la série ew 500 G2. (voir notice d'utilisation du récepteur).

Régler les fréquences pour les canaux de la banque de canaux "U" - TUNE

L'option "TUNE", qui vous permet de sélectionner et de mémoriser des fréquences dans la banque de canaux "U" (User Bank), convient idéalement pour régler rapidement une fréquence:

Lorsque vous avez réglé une banque de canaux "1" à "8" et que vous sélectionnez l'option "TUNE", le micro émetteur se met automatiquement sur le canal 01 de la banque de canaux "U".

Le message "U.01" apparait alors brièvement sur l'afficheur.

Réglez avec les touches / la fréquence d'émission souhaitée. Pour ce faire, vous pouvez modifier la fréquence par pas de 25kHz sur une largeur de bande maximale de 36MHz. Vous trouverez les fréquences adéquates dans le tableau de fréquences joint.

Régler la sensibilité - SENSIT

Réglez la sensibilité du micro émetteur dans l'option "SENSIT". La sensibilité d'entrée du micro émetteur sera modifiée.

La sensibilité à l'entrée est trop élevée quand une saturation du circuit de transmission se produit en cas de communication proche, de voix ou de passages musicaux forts. Si le niveau d'entrée audio est trop élevé sur l'émetteur (AF-Peak) l'affichage du niveau audio (AF) ⑧ indique la valeur maximale.

En revanche, si la sensibilité régée est trop faible, le signal du circuit de transmission ne sera pas assez puissant. Le signal est alors entaché de bruit.

La sensibilité est correctement régée si l'affichage du niveau audio (AF) ⑧ n'indique le niveau maximal que dans les passages les plus forts.

Remarque :

Pour contrôler la sensibilité réglée, l'affichage audio (AF) de l'émetteur indique le niveau audio même lorsque l'émetteur est mis en sourdine.

Partez des valeurs individuelles suivantes pour un préréglage approximatif :

• Musique/chant fort: -30 à -20 dB
• Animation: -20 à -10 dB
• Interview: -10 à 0 dB

Modifier l'affichage standard - DISPLAY

L'option "DISPLAY" permet de modifier l'affichage standard :

Affichage standard sélectionnable	Affichage
"FREQ"	5 MHz PILOT AF
"NAME"	VOLFL PILOT AF
"CHAN"	B.CH PILOT

Dans l'option "NAME", vous pouvez entrer un nom de votre choix pour le micro émetteur. On utilise souvent le nom du musicien pour lequel les réglages ont été effectués.

Le nom peut être visualisé dans l'affichage standard. Il peut composer six caractères au maximum et se compose de :

• lettres à l'exception des accents,
• chiffres 0 à 9,
• caractères spéciaux et espaces.

Procédez de la manière suivante :

Après être allé dans la zone d'entrée des options, la première position clignote d'abord sur l'afficheur.

Vous pouvez maintenant sélectionner un caractère avec les touches /. Avec une brève pression sur la touche, le caractère suivant ou précédent est affiché. Si vous gardez la touche enfoncée, l'affichage change en continu. Appuyez sur la touche SET pour aller à la position suivante et sélectionnez le caractère suivant. Lorsque vous avez entré les six caractères d'un nom, mémoirisez l'entrée avec la touche SET et retournez au menu.

Rétablir les réglages d'usine - RESET

L'option "RESET" vous permet de rétablir les réglages d'usine. Seul le réglage du signal pilote est conservé. APRÈS le rétablissement des réglages d'usine, le micro émetteur redémarre et l'affichage standard apparait de nouveau.

Activer/désactiver la transmission du signal pilote - PILOT

Dans l'option "PILOT" vous pouvez activer ou désactiver la transmission du signal pilote.

Le signal pilote assiste la fonction anti-bruit (Squelch) du récepteur. Ceci permet d’éviter les interférences dues aux signaux radio émis par d’autres appareils. La fréquence du signal pilote est inaudible. Cette fréquence est transmise par l’émetteur et analysée par le récepteur.

Les émetteurs de première génération de la série ew 500 ne transmettent pas de signal pilote et les récepteurs de première génération ne peuvent pas analyser le signal pilote. Vous pouvez toutefois utiliser le micro émetteur avec un récepteur de la première génération en observant les indications suivantes.

• Émetteur de la génération 2 et récepteur de la génération 2 : Activez le signal pilote sur l'émetteur et le récepteur.
• Combinaison (émetteur de la génération 1/récepteur de la génération 2 ou inversement) :

Désactivez le signal pilote sur l'émetteur ou le récepteur de la génération 2.

Activer/désactiver le verrouillage des touches – LOCK

L'option "LOCK" permet d'activer ou de désactiver le verrouillage des touches.

Le verrouillage des touches empêche une mise à l'arrêt fortuite du microémetteur durant le fonctionnement ou la modification des réglages. La clé ⑦ dans l'affichage standard indique que le verrouillage des touches est activé.

Pour désactiver le verrouillage des touches, appuyez d'abord sur la touche SET. Sélectionnez ensuite "LOC. OFF" avec les touches /. Si vous confirmez votre sélection avec SET, les touches sont déverrouillées.

Quitter le menu - EXIT

L'option "EXIT" permet de quitter le menu et de retourner à l'affichage standard.

Liste de contrôle des anomalies

Problème	Cause possible	Remède possible
Pas d'affichage de fonctionnement	Piles usées ou pack accu décharge	Changer les piles ou charger le pack accu
Pas de signal radio	Canal différent pour l'émetteur et le récepteur	Régler le même canal pour l'émetteur et le récepteur
	La portée de la liaison radio est dépassée	Contrôler le réglage du seuil de squelch ou réduire la distance entre l'antenne de réception et l'émetteur
Signal radio spécifique, pas de signal sonore, l'affichage "MUTE" est allumé sur l'afficheur	L'émetteur est en sourdine (MUTE)	Désactiver la mise en sourdine
	Le seuil de squelch du récepteur est trop élevé	Réduire le réglage du seuil de squelch
	L'émetteur n'envoie pas de signal pilote	Activer la transmission du signal pilote
Le signal sonore est noyé dans le bruit de fond	La sensibilitité de l'émetteur est trop faible	voir "Régler la sensibilitité" page 83
	Le niveau de sortie du récepteur est trop faible	Augmenter le niveau de la sortie ligne
Le signal sonore est déformé	La sensibilité de l'émetteur est trop élevé	voir "Régler la sensibilité" page 83
	Le niveau de sortie du récepteur est trop élevé	Réduire le niveau de la sortie ligne

Appelez votre partenaire Sennheiser si vous rencontrez des problèmes non répertoriés dans le tableau ou qui ne peuvent être résolus avec les solutions proposées.

Recommandations et conseils

... pour le micro émetteur SKM 500 G2

• Tenez le micro émetteur par le milieu du corps du microphone. Le tenir après la grille modifie la caractéristique de directivité du microphone. Le tenir par la partie inférieure du corps réduit la puissance émise, donc la portée de l'émetteur.
• La distance par rapport à la bouche permet de modifier la reproduction du grave. Assurez-vous que la sensibilité de l'émetteur est réglée correctement pour avoir un son optimal.

... pour une réception optimale

• La portée de l'émetteur dépend des conditions locales. Elle peut varier de 10m à 150m. L'espace entre l'antenne émettrice et l'antenne réceptrice doit être dégagé si possible.
• Observez la distance minimale recommandée de 5 m entre l'antenne émettrice et l'antenne réceptrice. Vous évitez ainsi une saturation HF du récepteur.

... pour l'utilisation d'une installation multi-canal

• Vous ne pouvez utiliser pour le multi-canal que les canaux d'une même banque de canaux. Chaque banque de canaux "1" à "8" contient des fréquences prérégliées, compatibles entre elles. Vous trouvez d'autres combinaisons de fréquences dans le tableau des fréquences joint et pouvez les sélectionner dans la banque de canaux "U" par l'option "TUNE".
• Lorsque vous utilisez plusieurs émetteurs, il est possible d'éviter les interférences dues à une distance insuffisante entre les émetteurs. Les émetteurs doivent être espacés d'au moins 20 cm.

Entretien et maintenance

Nettoyez de temps en temps le micro émetteur à l'aide d'un chiffon légèrement humide.

Remarque :

N'utilisez jamais de solvant ou de détergent.

Nettoyez régulièrement la grille de protection du micro émetteur en procédant de la manière suivante :

Dévissez la grille du micro émetteur (tournez-la dans le sens inverse des aiguilles d'une montre).

Retirez la pièce en mousse. Nettoyez l'intérieur et l'extérieur de la grille à l'aide d'un chiffon légèrement humide.

Remettez en place la pièce en mousse. Revissez la grille sur le micro-émetteur.

Caractéristiques HF

Modulation

Plages de fréquences

Fréquences d'émission/de réception

Commutation de largeur de bande

Excursion nominale / crête

Stabilité de fréquence

Puissance de sortie HF sur 50

Caracteristiques BF

Système compresseur-expanseur

Réponse en fréquence BF

Rapport signal/bruit (1 mV, excursion crête)

DHT (excursion nominale, 1 kHz)

Généralités

Plage de température

Alimentation

Tension nominale

Consommation:

• avec l'émetteur à l'arrêt

Autonomie:

• avec des piles
• avec le pack accu BA 2015

Dimensions [mm]

Poids (avec piles)

FM large bande

518-554,626-662

740-776, 786-822,

830-866 MHz

8 banques de canaux avec respectivement jusqu'à 20 canaux préréglés

1 banque de canaux avec jusqu'à 20 canaux au besoin (1440 fréquences, régibles par pas de 25 kHz)

36 MHz

± 24kHz / ± 48kHz

≤±15 ppm

typique 30mW

Sennheimer HDX

40-18.000 Hz

≥ 110 dB(A)

≤ 0,9%

-10°C à +55°C

2 piles rondes AA, 1,5 V

2,4V

≤ 170 mA

≤250μA

≥ 8h

≥ 8h

050x225

env.450g

Têtes de microphones

	MD 835	MD 845	ME 865
Type de microphone	dynamique	dynamique	électret
Sensibilité	1,5 mV/Pa	1 mV/Pa	3 mV/Pa
Caracteristique de directivité	cardioïde	super-cardioïde	super-cardioïde
Niveau de pression acoustique max.	150 dB SPL	154 dB SPL	144 dB SPL
Couleur de l'anneau	vert	bleu	rouge

Diagrammes de fréquences et polaires des têtes de microphone

Diagramme polaire MD 835

Diagramme polaire MD 845

Diagramme polaire ME 865

Courbe de réponse MD 835

Courbe de réponse MD 845

Courbe de réponse ME 865

Accessoires

MD 835

Tête de microphone (anneau vert), dynamique, cardioïde

MD 845

Tête de microphone (anneau bleu), dynamique, super cardioïde

ME 865

Tête de microphone (anneau rouge), condensateur, super cardioïde

MMD 935

Tête de microphone (anneau argent), dynamique, cardioïde

MZW1

Ecran anti-vent et anti-pop

MZQ 1

Pince microphone

BA 2015

Pack accu

L 2015

Chargeur pour pack accu BA 2015

CC 2

Housse de transport pour SET

KEN

8 capuchons en couleur pour microémetteur

La période de garantie pour ce produit Sennheiser est de 24 mois à compter de la date d'achat. Sont exclues, les batteries rechargeables ou jetables livrées avec le produit. En raison de leurs caractéristiques, ces produits ont une durée de vie plus courte liée principalement à la fréquence d'utilisation.

La période de garantie commence à la date de l'achat. Pour cette raison, nous vous recommandons de conserver votre facture comme preuve d'achat. Sans cette preuve – qui est vérifiée par Sennheiser – aucune prise en compte de la garantie ne pourrait être retenue.

La garantie comprend, notamment, la remise en état de fonctionnement du matériel par la réparation ou le remplacement des pièces défectueuses ou, dans le cas où la réparation n'est pas possible, par échange du matériel. L'utilisation inadéquate (mauvaise utilisation, dégâts mécaniques, tension électrique incorrecte) sont exclus de la garantie. La garantie est invalidée en cas d'intervention par des personnes non autorisées ou des stations de réparation non agréées.

Pour faire jouer la garantie, returnez l'appareil et ses accessoires, accompagné de la facture d'achat, à votre distributeur/agréé. Pour éviter des dégâts durant le transport, il est recommandé d'utiliser l'emballage d'origine.

Votre droit légal de recours contre le vendeur n'est pas limité par cette garantie. La garantie peut être revendiquée dans tous les pays à l'extérieur des États-Unis à condition qu'aucune loi nationale n'en invalide les termes.

dont conformes aux prescriptions fondamentales dans la Directive de la CEE 89/336/EEC ou la Directive R&TTE 1999/5/EC.

Pour permettre en pratique la conformité aux prescriptions des Directives de la CEE, il a été tenu compte des normes suivantes:

Avant d'utiliser l'appareil, veuillez observer les dispositions légales en vigueur dans votre pays.
