Type de produit	Émetteur de poche sans fil
Marque	SENNHEISER
Modèle	SK 50
Dimensions (avec bloc B 50/BA 50)	94 × 60 × 17 mm
Dimensions (avec bloc B 250/BA 250)	116 × 60 × 17 mm
Poids (avec bloc B 50/BA 50)	Environ 197 g
Poids (avec bloc B 250/BA 250)	Environ 230 g
Alimentation	Piles alcalines AA (type Mignon) ou accus NiCd, blocs d'alimentation à remplacement rapide B 50/BA 50 ou B 250/BA 250
Autonomie (B 50)	> 4,5 h avec piles alcalines
Autonomie (B 250)	> 2,5 h avec piles alcalines (SK 250) ; SK 50 compatible B 250 avec autonomie similaire
Fonctions principales	Émetteur UHF/VHF avec système de suppression du bruit HiDyn plus, 16 canaux commutables (8 paliers), technologie PLL, affichage du temps de service avec alerte, transmission de l'état de service au récepteur, indicateur marche/arrêt et excursion crête
Bande passante audio	70 Hz – 20 kHz
Rapport signal/bruit	> 108 dB (A) avec système HiDyn plus
Puissance de sortie HF	50 mW (SK 50 UHF), 50 mW (SK 50 VHF)
Entrée microphone	Fiche Lemo BF spéciale 3 broches, alimentation intégrée pour micros-cravate Lavalier
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Protéger de l'humidité. Utiliser la pochette en nylon (accessoire) en cas de forte transpiration.
Sécurité	Utiliser exclusivement des piles alcalines AA (Mignon) pour garantir un fonctionnement parfait. Respecter les dispositions légales en vigueur.
Pièces détachées et réparabilité	Blocs d'alimentation à remplacement rapide B 50/BA 50 et B 250/BA 250, antenne, pince de fixation, pochette en nylon. Pièces détachées disponibles auprès de Sennheiser.
Informations générales	Microphone sans fil discret pour production cinématographique et télévisée. Utilisable avec récepteurs compatibles HiDyn plus (ex. EM 1046). Conforme à la directive CEE 89/336/CEE.

FOIRE AUX QUESTIONS - SK 50 SENNHEISER

Quel type de piles utiliser pour le SK 50 ?

Utilisez exclusivement des piles alcalines au manganèse de type "Mignon" LR6 AA. Les piles rechargeables NiCd sont également possibles avec les blocs BA 50/BA 250.

Comment régler la sensibilité du microphone ?

Le bouton de réglage de la sensibilité (n°6) comporte 8 positions. Réglez-la avec un récepteur doté d'un affichage de l'excursion (ex. EM 1046) de sorte que l'affichage "Peak" s'allume lors des pointes. Pour la voix normale, utilisez les positions 3 à 5.

Comment changer le canal de transmission ?

Utilisez le sélecteur de canal (n°2) pour choisir parmi les 8 positions. Reportez-vous à la plaque signalétique pour les fréquences correspondantes.

Que signifie le clignotement du témoin de service ?

Le clignotement d'avertissement indique qu'il reste environ 30 minutes de temps de service. Il est temps de remplacer les piles ou de recharger les accus.

Puis-je utiliser un microphone dynamique avec le SK 50 ?

Oui, en branchant un microphone dynamique ou une source basse impédance via un condensateur de liaison externe d'environ 10 µF (pôle + sur le contact 2). La sensibilité doit alors être réglée sur la position 8.

Comment fixer l'émetteur sur moi-même ?

Glissez-le dans une poche de veste ou de pantalon. Utilisez la pince fournie en orientant les raccords vers le bas. Pour une protection contre l'humidité, utilisez la pochette en nylon (accessoire).

Quels microphones sont compatibles avec le SK 50 ?

Les microphones-cravate Lavalier Sennheiser MKE 2-4, MKE 102-4 (omnidirectionnels) et MKE 40-4 (cardioïde) avec fiche Lemo spéciale. L'alimentation est fournie par l'émetteur.

Comment savoir si les piles sont faibles ?

L'affichage à LED sur le bloc d'alimentation (face avant) indique l'état de charge. Lorsque le temps restant est d'environ 30 minutes, le témoin clignote. L'état est aussi transmis au récepteur EM 1046.

Quelle est l'autonomie maximale du SK 50 ?

Avec le bloc B 50 et des piles alcalines, l'autonomie dépasse 4,5 heures. Avec le bloc B 250, elle dépasse 2,5 heures. Les accus NiCd offrent une autonomie similaire.

Comment entretenir le SK 50 ?

Nettoyez-le avec un chiffon sec et doux. Évitez l'humidité. En cas de forte transpiration, utilisez la pochette de protection en nylon. Remplacez les piles par des alcalines AA de qualité.

MODE D'EMPLOI SK 50 SENNHEISER

L'émetteur relié à un microphone branché peut être utilisé comme microphone sans fil. Grâce à son boîtier plat et de dimensions réduites, cet appareil se révèle particulièrement utile dans les situations exigeant une grande discrétion dans le port d'un microphone, lors des productions cinématographiques ou télévisées notamment. En outre, les émetteurs SK 50 et SK 250 sont équipés du système de suppression du bruit "HiDyn plus" destiné à réduire les influences parasites et à améliorer le rapport signal/bruit. Utilisé avec un récepteur également doté de ce système (p. ex. EM 1046), le dispositif permet d'établir une transmission d'une extrême fidélité et d'une grande qualité.

• Bottier métallique coulé sous pression avec bloc d'alimentation à remplacement rapide
• Technologie PLL perfectionnée, 16 canaux commutables
• Système companteur Sennheiser "HiDyn plus" Rapport signal/bruit >108 dB (A)
• Transformateur de tension intégré assurant une puissance de sortie constante jusqu'à la décharge complète des piles ou accumulateurs
• Affichage du temps de service avec clignotement d'alerte Transmission de l'état de service au récepteur
• Indicateur de marche/arrêt et affichage de l'excursion créée

2. Elements de commande

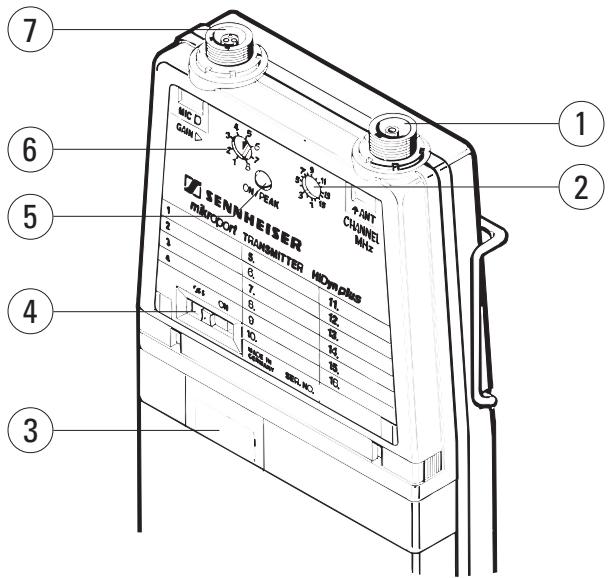

1 DOUILLE POUR ANTENNE 2 SELECTEUR DE CANAL 3 INDICATION DU TEMPS DE FONCTIONNEMENT 4 SELECTEUR MODE 5 INDICATEUR MARCHE /ARRET ET AFFICHAGE DE L'EXCURSION CRETE 6 BOUTON DE REGLAGE DE LA SENSIBILITE DE L'ENTREE DE MICROPHONE 7 ENTREE MICRO

3. Choix du microphone

Sont disponibles au besoin les microphones-cravate de Lavalier MKE 2-4, MKE 102-4 (caractéristique omnidirectionnelle) et MKE 40-4 (caractéristique cardioïde), dotés d'une fiche spéciale Lemo. Le déverrouillage de la fiche s'effectue par desserrage de la collerette de fixation.

La tension d'alimentation nécessaire au fonctionnement de ces microphones est fournie par l'entrée micro de l'émetteur. Un condensateur de liaison externe d'environ 10~ F (pôle + relié au contact 2) permet de brancher également des microphones dynamiques ou d'autres sources de basse impédance.

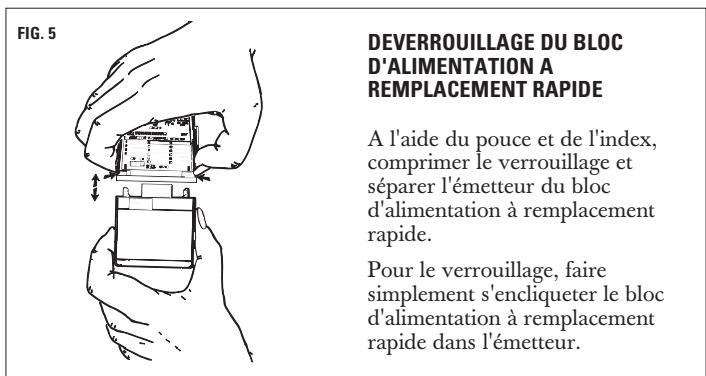

4.1 BLOC d'alimentation à remplacement RAPIDE b 50/b 250:

La mise en place des piles est décrite à la page 36, fig. 2 et 3. Après la mise en place des piles, le couvercle du bloc d'alimentation à remplacement rapide doit être encliqueté. L'affichage à LED situé sur la face frontale du bloc énergie (fig. 1) indique l'état de charge des piles.

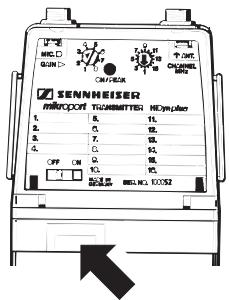

FIG.1

AFFICHAGE DE CONTOLE DES PILES

(CLGNOTEMENT D'AVERTISSEMENT) TEMPS DE SERVICE RESTANT ENV. 30 MIN.

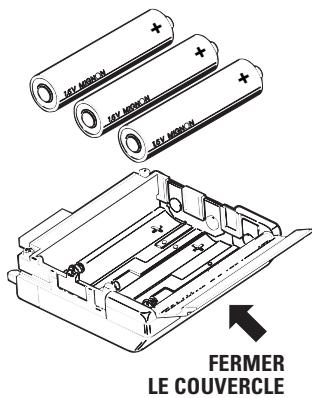

FIG. 2 BLOC D'ALIMENTATION A REMPLACEMENT RAPIDE B 50

FIG. 3 BLOC D'ALIMENTATION A REMPLACEMENT RAPIDE B 250

IL CONVIENT D'UTILISER EXCLUSIVEMENT DES PILES ALCALINES AU MANGANESE DE TYPE "MIGNON" LRC AA, QUI SEULES GARANTISSENT UN FONCTIONNEMENT PARFAIT DE L'EMETTEUR.

4.2 BLOC Energie a remplacement RAPIDE BA 50/BA 250

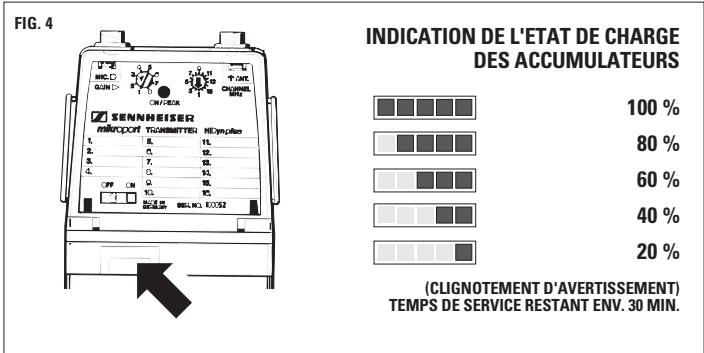

L'affichage à LCD situé sur la face frontale du bloc d'alimentation (fig. 4) est destiné à indiquer l'état de charge des accumulateurs.

Outre l'affichage optique du bloc d'alimentation à remplacement rapide, l'émetteur transmet l'état de charge des piles ou des accumulateurs au récepteur EM 1046 qui l'affiche à l'écran.

4.3 Combinaisons possibles emetteurs-blocs d'alimentation a remplacement RAPIDE

FIG.6 SK50

Il n'est pas possible de réaliser la combinaison SK 250/B 50 ni SK 250/BA 50, la puissance du bloc de piles/d'accumulateurs étant insuffisante pour assurer le fonctionnement de l'émetteur.

5. Selection du CANAL

Sélectionner le canal ou la fréquence correspondante en se référant à la plaque signalétique, et amener le sélecteur de canal 2 à la position désirée.

6. Mise en circuit

Après la mise en place du bloc d'alimentation à remplacement rapide, amener l'interrupteur de l'émetteur sur "ON". Le témoin de service rouge n° 5 s'allume alors. Si le témoin ne s'allume pas, contrôler le bloc d'alimentation à remplacement rapide.

Le bouton 6 de réglage de la sensibilité à 8 positions permet d'adapter l'amplification de l'entrée du microphone au niveau sonore prévu. Ce réglage doit être effectué avec un récepteur doté d'un affichage de l'exercice, l'EM 1046 par exemple. Le réglage de la sensibilité est correct lorsque l'affichage "Peak" 5 s'allume lors de pointes de niveau. Pendant le réglage, le microphone doit être tenu ou fixé comme il sera à l'utilisation. L'affichage du récepteur EM 1046 indique au maximum une excursion d'environ 125%.

Dans la pratique, les valeurs de réglage suivantes, données à titre indicatif, se sont avérées appropriées:

Position 2, 3 = voix forte, chant, théâtre Position 3, 4, 5 = voix_normale, discussion, interview Position 6, 7 = voix_basse Position 8 = utilisation uniquement lors du branchement d'un microphone dynamique!

8. Fixation de l'emetteur de POCHE

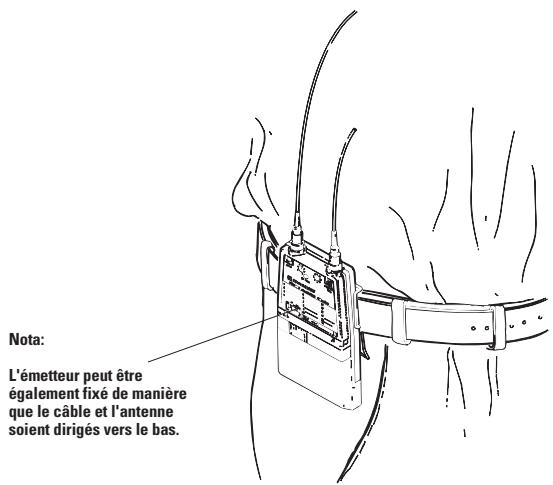

Grâce à son boîtier plat et de dimensions réduites, l'émetteur peut être glissé sans problème dans une poche de veste ou de pantalon (Page 40, fig. 7). Pour fixer l'émetteur de manière que les raccords soient dirigés vers le bas, il suffit de retourner la pince.

La pochette d'émetteur, en nylon avec fixation à bande Velcro (accessoire), constitue une protection efficace contre l'humidité pour les utilisateurs à forte transpiration.

ABB.7

9. Autorisation d'exploitation

La plaque signalétique comporte les données de canaux et de fréquences ainsi que le numéro d'autorisation BZT qui doivent être mentionnés sur la demande d'autorisation d'exploitation, et se trouve apposées sur le dessous de l'appareil.

Nombre de fréquences

Bande passante

Gamme de fréquences commutables

Stabilité de la fréquence

Emission d'ondes harmoniques

Modulation

Sensibilité d'entrée pour

excursion crête

Réponse en fréquence BF

Dynamique

Distorsion harmonique

Raccordement

Dimensions, alim. comprise

Poids, alim. comprise

Poids de sortie HF

Autonomie avec cellules primaires

Autonomie avec accus NiCd

Furniture SK 50 UHF

commutable sur 8 paliers

70Hz - 20kHz

110 dB(A) eff.

<0,3% (excursion nominale / 1 kHz)

fiche Lemo BF spéciale (3 broches)

fiche Lemo HF spéciale coax

94× 60× 17mm avec B 50 / BA 50

116× 60× 17mm avec B 250/BA 250

environ 197 g avec B 50 / BA 50

environ 230g avec B 250/BA 250

SK50UHF SK250UHF

50mW / -3dB 250mW / -1dB

B 50: > 4,5h impossible

1 émetteur de poche SK 50 UHF 1 marques distinctives 1 antenne 1 instructions pour l'usage 1 émetteur de poche SK 250 UHF 1 marques distinctives 1 antenne 1 instructions pour l'usage

11. Characteristiques techniques SK 50 VHF

Nombre de fréquences

Bande passante

Gamme de fréquences commutables

SK 50 VHF (1) 22MHz

SK 50 VHF (2) 28MHz

SK 50 VHF (3) 28MHz

SK 50 VHF (4) 28MHz

SK 50 VHF (5) 37MHz

Stabilité de la fréquence

± 10 ppm

<4 nW

Emission d'ondes harmoniques

Modulation

± 40kHz / ± 56kHz

Sensibilité d'entrée pour

excursion crête

13mV -1,55V

commutable sur 8 paliers

Réponse en fréquence BF

70Hz - 20kHz

Dynamique

110 dB(A) eff.

Distorsion harmonique

<0,3% (excursion nominale / 1 kHz)

Raccordement

fiche Lemo BF spéciale (3 broches)

Dimensions, alim. comprise

fiche Lemo HF spéciale coax

Poids, alim. comprise

94 × 60 × 17 ~mm avec B 50 / BA 50

116× 60× 17mm avec B 250/BA 250

Puissance de sortie HF

environ 197 g avec B 50 / BA 50

Autonomie avec cellules primaires

environ 230g avec B 250/BA 250

Autonomie avec accus NiCd

50mW / - 2dB

1 émetteur de poche SK 50 VHF 1 marques distinctives 1 antenne 1 instructions pour l'usage

12. Characteristiques techniques SK 250 VHF

Nombre de fréquences

Bande passante

Gamme de fréquences commutables

Stabilité de la fréquence

Emission d'ondes harmoniques

Modulation

Sensibilité d'entrée pour

excursion crête

Réponse en fréquence BF

Dynamique

Distorsion harmonique

Raccordement

Dimensions, alim. comprise

Poids, alim. comprise

Poids de sortie HF

Autonomie avec cellules primaires

Autonomie avec accus NiCd

Furniture

commutable sur 8 paliers

70Hz - 20kHz

110 dB(A) eff.

<0,3% (excursion nominale / 1 kHz)

fiche Lemo BF spéciale (3 broches)

fiche Lemo HF spéciale coax

116× 60× 17mm avec B 250/BA 250

environ 230g avec B 250/BA 250

250 mW / -1 dB

B 50: impossible

B 250: >2,5 h.

BA 50: impossible

BA 250: > 2,5h

1 émetteur de poche SK 250 VHF 1 marque distinctive 1 antenne 1 instructions pour l'usage

C∈0682

Sennheiser electronic GmbH & Co. KG, Am Labor 1, D-30900 Wedemark déclarons que cet appareil est conforme aux prescriptions fondamentales dans la Directive de la CEE 89/336/CEE.

Pour permettre en pratique le respect de l'art des prescriptions des Directives de la CEE, il a été tenu compte des normes suivantes:

ETS 300 445

ETS300422

Important:

Avant d'utiliser l'appareil, veuillez observer les dispositions légales en vigueur dans votre pays.
