MODE D'EMPLOI EM 3031-U SENNHEISER

Vous avez fait un choix judicieux:

Vous apprécierez ce produit Sennheiser pendant de longues années; sa fiabilité, sa rentabilité en exploitation et sa simplicité d'utilisation vous convaincront. Sennheiser y engage sa renommée et son expérience, accumulées au cours de plus de 50 ans en tant que fabricant de produits electroacoustiques haut de gamme 'Made in Germany'.

Prenez les quelques minutes nécessaires pour lire ce mode d'emploi: ici vous permettra de vous initier plus rapidement et plus simplement à l'utilisation de la technique HF.

Chap. INDEX

1 Description de l'appareil, versions proposées, particularités 53
2 Commandes et raccordements 54
3 Principe compandeur/expandeur HiDyn plus 56
4 Réception Diversity - Mode de fonctionnement 57
5 Conseils de mise en place ou de montage en chassis 58
6 Raccordement et mise en place d'antennes deportées 60
7 Raccordement secteur - Commutation de la tension secteur 61
8 Mise en service 62
9 Comment changer de fréquence de réception 63
10 Sélection et combinaison de plusieurs fréquences de réception 64
11 Réprogrammer les fréquences de réception - pas de problème! 65
12 Affichage des groupes de fréquences 65
13 Puissance du signal radio d'arrivee 66
14 Squelch (Muting) - Squelch AF 67
15 Fonction AMF 67
16 Pré-ecoute du signal sonore, raccordement casque 68
17 Comment remplacer le fusible 69
18 Affichage de la puissance d'accus des émetteurs Sennheiser 70
19 Les émetteurs Sennheiser associés 71
20 Affichage d'erreurs 72
21 LiTe des messages d'erreurs 72
22 Observations relative à la sécurité 72
23 Accessoires recommends 73
24 Caracteristiques techniques - Dimensions 74

1. Description

Les récepteurs Sennheiser EM 3031-U et EM 3032-U sont des récepteurs Haute Fréquence destinés à l'utilisateur professionnel; dotés d'une haute fiabilité d'utilisation, ils sont d'un employe simple et convivial et peuvent être associés à des émetteurs à main / ou de poche correspondants, pour créé des systèmes de transmission sans fil en qualité d'enregistrement studio. Gráce à la mise en œuvre d'une technique PLL, de microproesseseurs, et au procédé de suppression du souffle HiDyn plus®, breveté pour Sennheiser, ces systèmes de transmission dépassant largement les performances des CD au plan du rapport signal/bruit et de la dynamique. La technique 'True-Diversity' des récepteurs EM 3031-U et EM 3032-U étant dotée de deux voies de réception parallelle entièrement séparées, elle permet une parfaite qualité de transmission et réduit à un minimum tout "trou HF".

Avec la possibilité d'utiliser simultanément plusieurs récepteurs EM 3031-U / EM 3032-U, cette solution offre, en particulier aux petits et moyens studios d'enregistrement TV, une alternative assez avantageuse par rapport à des installations multicanaux techniquement plus élaborées et donc aussi plus onéuses.

Versions dispensibles:

EM 3031-U Un seul récepteur
EM 3032-U Deux récepteurs en un seul apparéil

NB:

La différence entre le EM 3031-U et le EM 3032-U est que le EM 3032-U intègre dans un seul boîtier deux récepteurs 'True Diversity' complets et séparés, donc offre une économie de place. Ces deux récepteurs sont alimentés par un seul et même bloc-secteur par deux antennes communes (splitter d'antenne intégrée).

Leprésent mode d'emploi se limite par conséquent à la description d'un seul récepteur, l'utilisation du second récepteur étant la même.

Caracteristiques particulieres

Gestion PLL programmable par microprocesseur
- Systeme Sennheiser de suppression du fouffle HiDyn plus®
Grande sécurité de transmission grâce à la réception en 'True Diversity'
Mode d'utilisation simple et convivial
- Affichage du „LOW BATT“ émanant des émetteurs Sennheiser associés disposant de la possibilité de transmission de cet affichage
Une seule unité de hauteur en chássis standard pour rack 19"
Alimentation pour amplificateur d'antenne externe

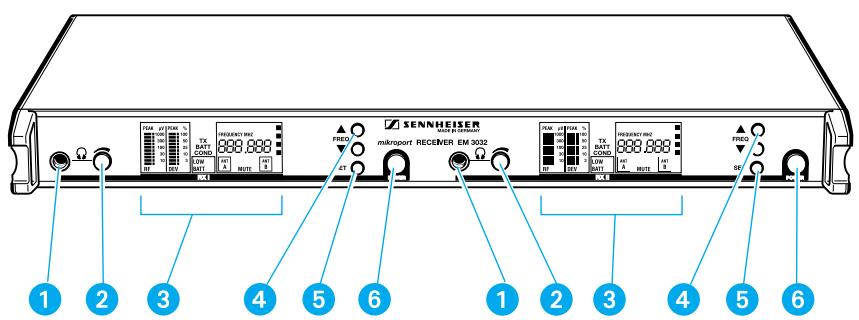

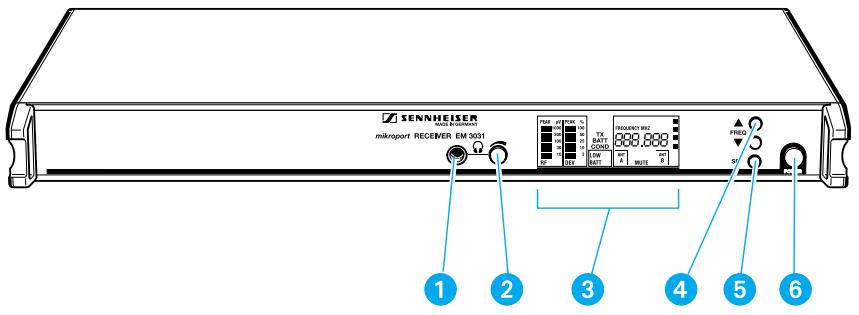

1 Sortie casque 6,3mm
2 Réglage du volume pour sortie casque 1
Zone d'affichage à fonctions multiples
4 Touches de selection de la fréquence de réception
5 Touche SET pour mémorisation du canal programme

Pour modifier la fréquence de réception:

Touche 5

▶ Touches 4,

4, ▲ou

Touche 5

5 pendant 3 sec.

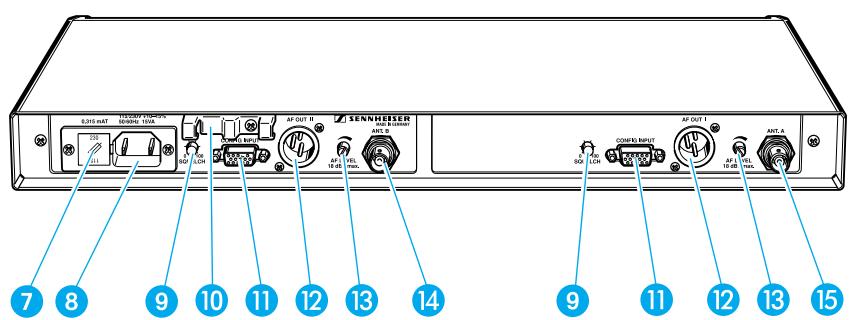

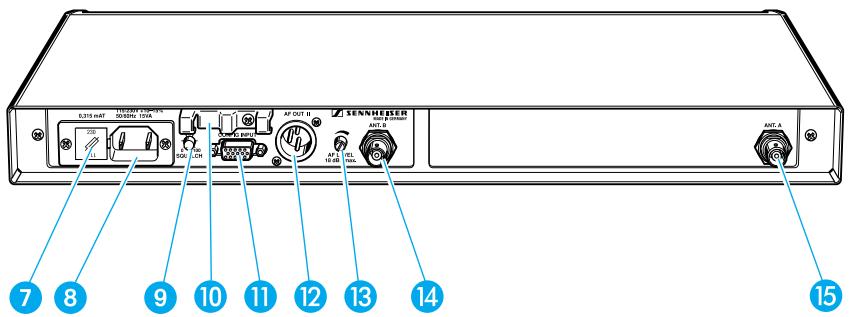

6 Interrupteur MARCHE/ARRÉT

Support du fusible avec commutateur de tension secteur
Raccordement secteur (connecteur pour apparéils froids, bipolaire, intégré)
9 Réglage de Squelch
10 Bride de retenue pour cable secteur
Interface pour SAV (pas utilisée en fonctionnement normal)
12 Sortie BF XLR-3, symétrique
13 Réglage du niveau de sortie BF sur fiche XLR 12
14 Entrée Antenne B
15 Entrée Antenne A

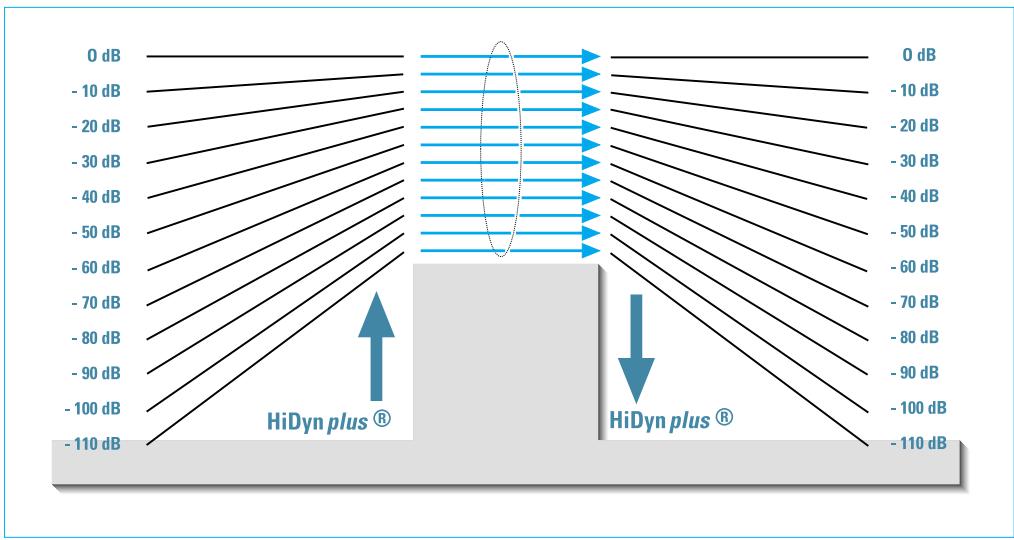

3. Principe Sennheiser compandeur/expandeur HiDyn plus®

Un progrès technique parfaitement audible !

Cet apparéil est équipé du système HiDyn plus®, le principe Sennheiser de suppression du souffle et du bruit. HiDyn plus® réduit efficacement toute perturbation émanant du champ hertzien. Il permet d'accroître jusqu'à 110 dB le rapport signal/bruit Ceci dépassant largement de dynamique d'un CD, qui est d'un maximum de 96 dB (transducteur 16 Bit).

HiDyn plus® est un principe bande large d'expansion/compression, comprimant le niveau BF côte émission à un taux de 2:1 (en dB) et en assurant l'expansion exactement correspondante côte récepteur. Cette optimisation de la dynamique, associée à l'action de l'amplificateur régulateur automatique de niveau à partir de l'émetteur, réduit de façon non négligeable les problèmes de modulation.

HiDyn plus^® a été développé en vue d'une technique d'utilisation haut de gamme, sans fil, sur scènes comme en studios d'enregistrement; Sennheiser l'a fait breveter.

N.B.:

Pour que le principe HiDyn plus de votre récepteur 3031/3032 puisse fonctionner à sa pleine puissance, il faut que les émetteurs correspondants soient également équipés du HiDyn plus. Si cela n'est pas le cas, la dynamique sera considérablement réduite et la transmission aura un son étouffé et terme. HiDyn plus n'est pas déconnectable sur les récepteurs EM 3031/3032.

4. Réception Diversity - Principé de fonctionnement

Le récepteur EM 3031/3032 fonctionne selon le principe 'True-Diversity', donc selon un principe de remplacement.

Une antenné de réception ne capte pas seulement les ondes électromagnétiques lui parvenant directement par la voie directe, mais aussi les réflexions de ces mêmes ondes réfléchies dé le départ par les murs, les fenêtres, les plafonds etc. En cas d'accumulation de ces ondes électromagnétiques réfléchies, il peut se produit des troughs de réception. On peut souvent y remedier en modifier la position de l'antenne de réception, sans modifier l'emplacement de l'émetteur. Cependant, en cas d'émetteurs mobiles (situation courante), les 'trous' se reproduisent à n'importe quels autres emplacements de l'émetteur. La seule possibilité d'éliminer définitivement les 'trous de réception' est le procédé de remplacement appelé 'True-Diversity'.

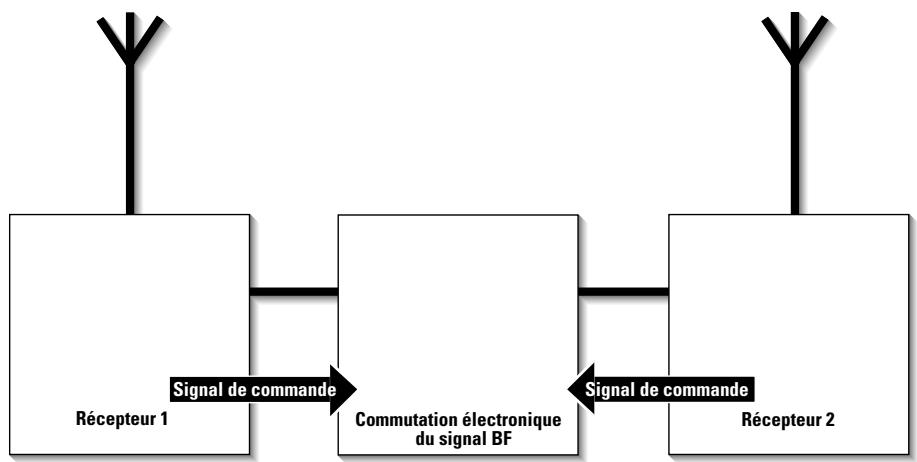

Pour réaliser le procédé 'True Diversity', au lieu d'un seul récepteur et d'une seule antennae, il faut combiner deux récepteurs et deux antennes. Les antennes sont séparées. Un circuit de contrôle comparatif commute en permanence le récepteur captant le plus fort signal HF sur la sortie BF commune. Le risque que les 'trous de réception' se produit en même temps aux deux antennes devient ainsi très faible.

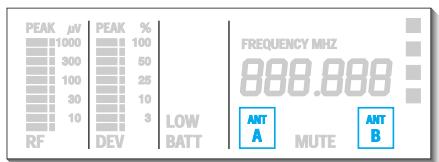

La zone d'affichage du récepteur indique toujours quel est le canal Diversity, A ou B, respectivement en fonctionnement:

5. Conseils de mise en place ou de montage en rack

Utilisation séparée de l'appareil

Lorsque l'appareil est utilisé séparément, il importe de lui raccorder les antennes téléscopiques fournies avec l'appareil. Elles se branchent vite et très simplement à l'arrête de l'appareil, et elles sont prévues pour toutes les utilisations d'un système de transmission sans fil devant être mis en placerapidement dans de bonnes conditions de réception.

Voutrouverez, joints à l'appareil, quatre pieds autocollants en caoutchouc couple antidérapant, prévus pour que l'appareil ne risque pas de glisser sur son support. Ces pieds s'insèrent aux quatrecoins du dessous de l'appareil.

Avant d'insérer les pieds autocollants, veillez à ce que les encoches prévues à cet effet soit bien propres et ne comportent aucune trace de graissse.

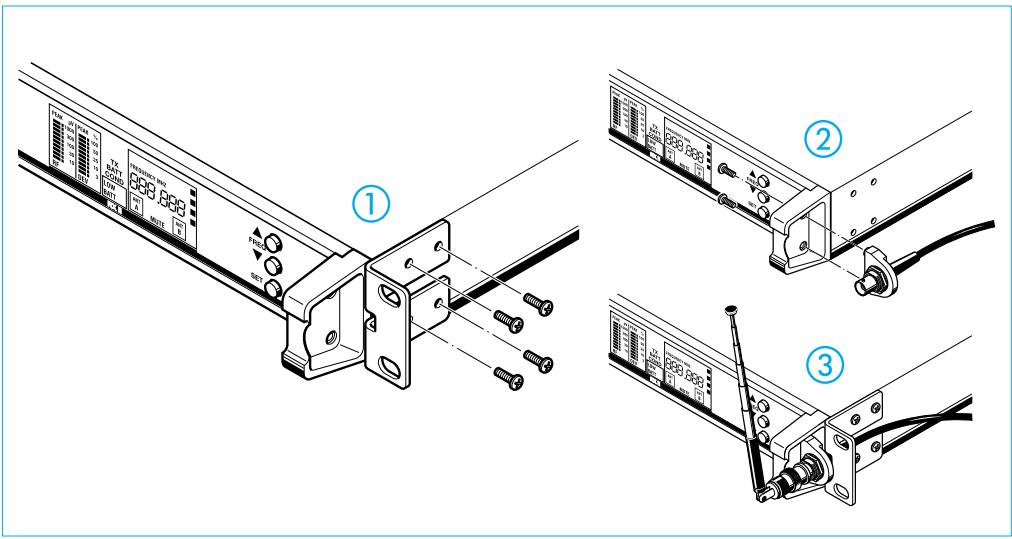

Pour le montage en rack/chassis

Vous trouvrez deux cornières d'adaptation livrées avec l'appareil; elles sont destinées au montage en rack 19^th (1 unité de hauteur). Vissez ces deux adaptateurs sur les côts droits et gauche de l'appareil ①.

NB:

Si vous désirez avoir les antennes sur la partie avant de l'appareil, c'est maintainant qu'il faudra passer les fils du set de montage GA 3030-AM à travers les perforations prévues à cet effet dans les adaptateurs pour chassinis ③.

L'ensemble de montage GA 3030-AM (cf. accessoires, chap. 23) permet de raccarder les antennes à l'avant de l'appareil si, par exemple, l'arrière du rack de montage est inaccessible.

Montez les supports d'antennes sur les cordures droite et gauche de l'appareil ②. Les deux câbles de raccordement rattachés aux supports d'antennes se branchent sur les fiches d'antennes à l'arrière de l'appareil.

Conseils pour la mise en place:

Ne pas placer le récepteur directement à côté d'appareils numériques.
- Placer le récepteur aussi haut que possible, de façon à ce que les antennes de réception cappent plus librement les transmissions des antennes d'émission.

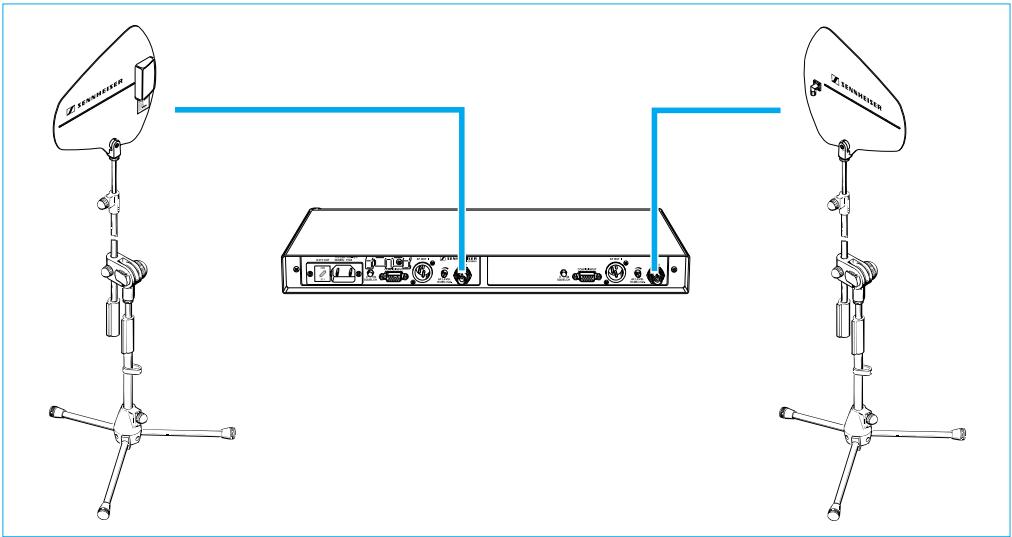

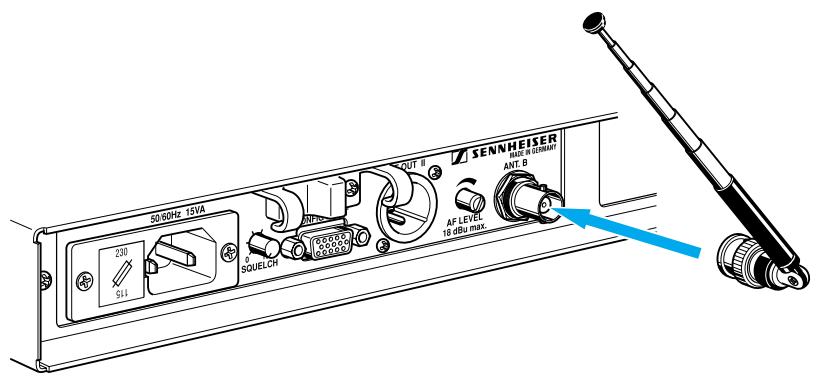

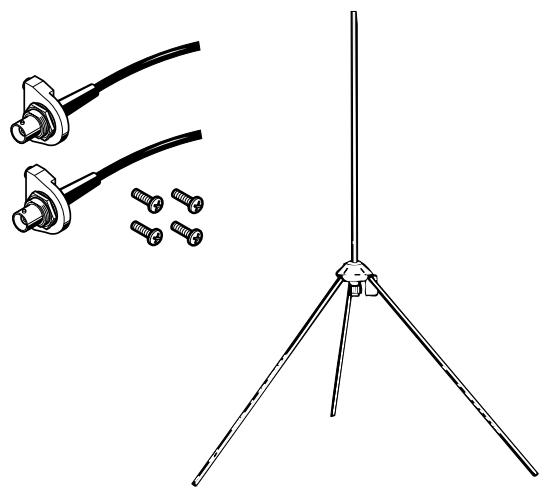

6. Raccordement et mise en place d'antennes déportées

Dans le cas où l'emplacement prévu pour le récepteur serait un emplacement défavorable pour une bonne réception par les antennes, vous avez aussi la possibilité d'utiliser des antennes déportées. Veuillez vous reporter aux accessoires.

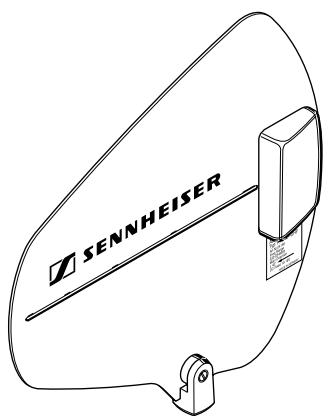

A cet effet, vous obtiennentrez les meilleurs résultats avec l'antenne directive active A12 AD-UHF de Sennheiser. Pour la liaison entre antenne et recepteur, on peut utiliser un cable coaxial de type RG 58. Mais Sennheiser fournit également, en accessoires, des connexions toutes prêtes pour antennes, longueur 1,5m et 10m (cf. chap. 20).

Attention:

Pour alimenter l'amplificateur d'antenne intégré à l'antenne directive active A12 AD-UHF, les douilles d'antenne du récepteurprésentant une tension continue qui n'est pas commutable. Si, au lieu des antennes A12 AD-UHF, vous utilisez des antennes provenant d'autres fabricants, veiliez à ce que celles-ci soient découplées au niveau de la tension continue, c'est à dire munies d'une isolation. L'alimentation en tension, présente à ces sorties, est protégée contre les courts-circuits; tener compte aussi du fait qu'une antenne active, qui y est raccordée, augmente la consommation électrique de l'appareil.

Conseils à observer pour la mise en place des antennes:

• Placer les antennes dans la pierce ou s'effectue la transmission.
• Respecter un écart minimum d'un mètre par rapport aux objets métalliques (y compris béton armé).
• Respecter un écart minimum d'un mètre entre les antennes de réception.

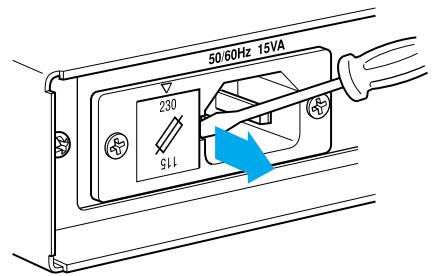

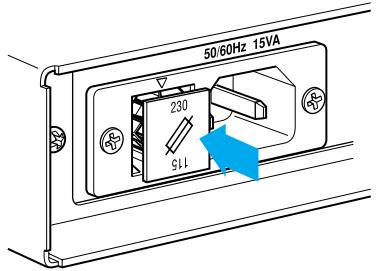

7. Commutation de la tension secteur

Avant de brancher la prise de l'appareil sur secteur, vérifie que le récepteur est bien connecté sur la tension secteur voulue.

Voupez modifier la tension secteur de l'appareil au niveau de la prise de tension secteur de l'appareil: ① retirer la cache 7 comprenant le fusible; ② la returner a 180^ ; ③ la reinserer. La tension sur laquelle l'appareil est maintainant regle est lisible en haut du cache.

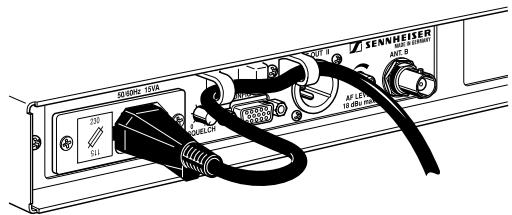

Raccordement secteur

Insérer la prise de cable secteur du recepteur dans la fiche ⑧, puis passer le cable dans les guidefil 10 pour éviter toute traction sur la prise.

Ceci garantit une fixation de sécurité dans la prise ⑧ et évite tout risque d'interruption du fonctionnement.

NB:

Le guide-fil est particulièrement important lorsque le récepteur se trouve intégré à un rack de montage parce que, dans ce cas, il y a présence d'une quantité de fils et qu'il est ainsi évité que les conducteurs, pesant les uns sur les autres, n' affectent la connexion de la prise.

(1)

(2)

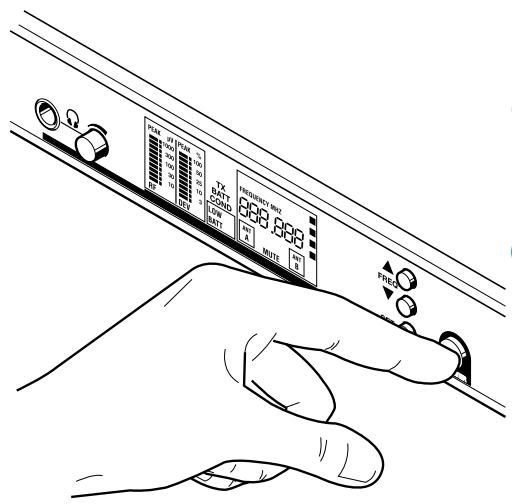

8. Mise en service

Pour allumer l'appareil, appuyer sur l'interrupteur ⑥. Pour contrôle, l'affichage ③ s'allume et affiche la的最后一 réquence utilisée (voir chap. 10). L'indication "MUTE" ① est affichée (voir chap. 13). Si un émetteur coordonné est déjà en fonctionnement sur cette réquence, l'affichage continue à indiquer "MUTE" pendant environ 4 secondes, ensuite l'affichage passé à "RF" et à "DEV" ② (voir chap. 13 pour le niveau HF et la modulation) et le canal de réception est affiché (voir chap. 4).

NB:

L'interrupteur MARCHE/ARRÉT 6 fonctionne sur le circuit secondaire du transformateur intégré et ne fait que connecter la partie BASSE tension. Grâce à l'incorporation d'un transformateur toroidal moderne, la consommation électrique d'un récepteur EM 3031/3032 est très faible (approx. 1/2 W). Pour les systèmes plus étendus, complenant plusieurs récepteurs, on peut aussi prévoir une connexion/déconnexion secteur générale par un interrupteur MARCHE/ARRÉT commun et supplémentaire.

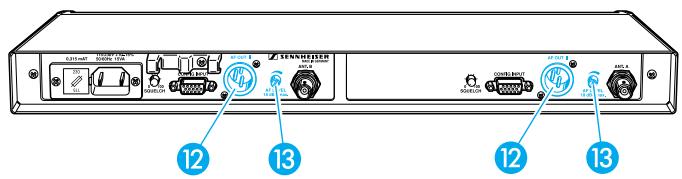

Le raccordement BF se fait par la fiche 12 située à l'arrière. Le bouton 13 permet le réglage du niveau de sortie BF.

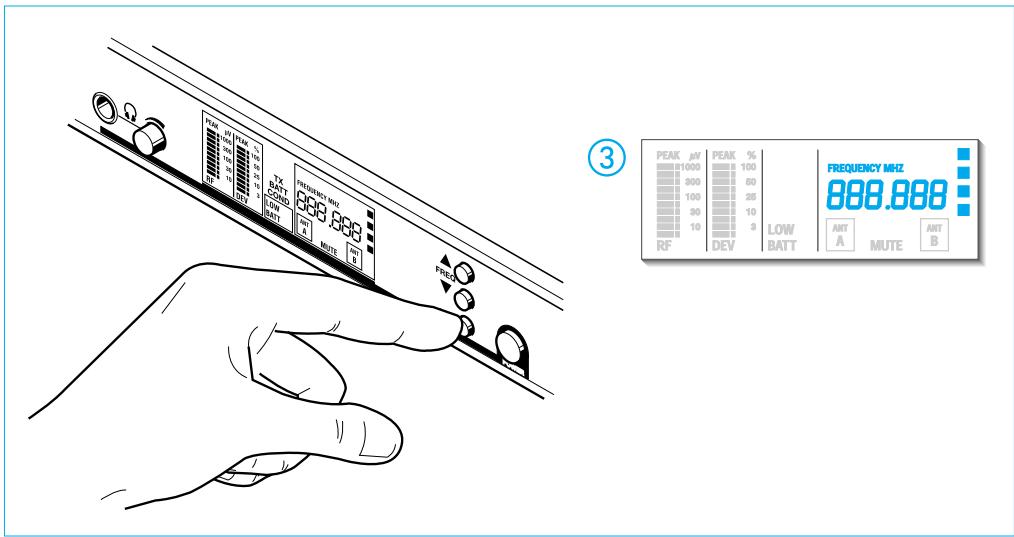

9. Comment changer de fréquence de réception

Pour changer de fréquence de réception, veuilles procédé comme suit:

Appuyez sur la touche (5) ("SET"). L'indication ,FREQUENCY mHZ" commence à clignoter dans la zone d'affichage 3.
Vous pouvez à présent seLECTIONner une autre fréquence au moyen des touches 4 ( /) L'affichage indique alors successivement les fréquences suivantes prévues par programmation. Huit canaux sont attribués à chaque plage. Les 4 plages possibles ③ sont indiquées dans la zone d'affichage ③.
Lorsque you you serez regle sur la belle frquence, appuyez a nouveau pendant 3 secondes sur la touche ⑤ ("SET").Votre selection est confirmee lorsque l'indication FREQUENCY nHZ" ne clignote plus a I'affichage 3. En meme temps apparait l'indication "Sfo" et toutes autres indications de la zone d'affichage 3 disparaisent pour un bref instant.

C'est à présent que le récepteur passé effectivement sur la nouvelle fréquence; il y aura alors interruption de toute liaison HF, évientuellesment en cours avec un émetteur sur la fréquence précédemment utilisée.

Vou puez à tout moment interrompree la nouvelle programmation de la frquence en appuyant brievement sur la touche 5 ("SET"). Cette interruption est alors confirmee a l'affichage par I'indication "ESC". Le recepteur repasse sur fonctionnement normal et I'indication "FREQUENCY nHz" ne clignote plus a l'affiche 3. La frquece sur laquelle etait regle le recepteur avant la procedure est a nouveau indiquee a l'affiche.

S'il n'est fait aucune entrée pendant plus de 5 secondes, le récepteur repassera automatiquement en fonctionnement normal. L'affichage indique alors "ESC", puis repasse en normal. Il faudra reprendre la méthode à partir du début.

10. Sélection et combinaison de plusieurs fréquences de réception

Chaque récepteur EM 3031 (ou chacun de deux récepteurs EM 3032) peut êtreprogrammé à un maximum de 32 fréquences de réception dans la largeur de bande. Ces fréquences de réception sont divisées en 4 groupes.

Chaque groupe peut donc comprendre de 0 à 8 féquences de réception.

La pré-programmation et la division en groupes sont effectuees en usine selon vos specifications.

Spécifications possibles pour des combinaisons de fréquences:

① Utilisation de plusieurs récepteurs pour une installation multi-canaux

Les fréquences de réception sont divisées en groupes d'une telle façon qu'elles peuvent simultanément être utilisées dans un groupe (ou plusieurs groupes) sans créé d'intermodulation.

1...8

1...16

···

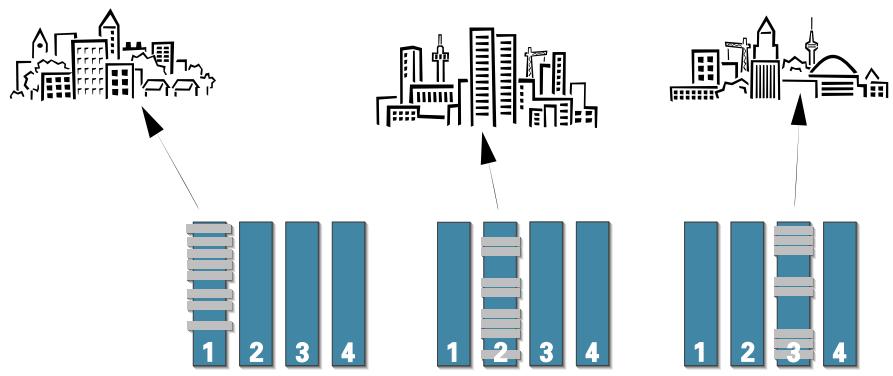

② Utilisation de récepteurs dans des différents lieux

Dans ce cas, un groupe de fréquence est assigné à un canal TV. Si une ou plusieurs fréquences de réception de ce groupe sont sujéttes aux interférences (par ex. dues à des émetteurs TV), Sélectionné un groupe de fréquences d'un autre canal TV.

3 Nombre de fréquences de réception

Pour une manipulation aisée ou si l'utilisation des fréquences dans votre pays le nécessite, il est également possible de programmermer moins que 32 fréquences de réception.

Votre agent Sennheiser se fera un prise de vous aider à seLECTIONner vos fréquences de réception.

11. Réprogrammer les fréquences de réception - pas de problème!

Si vous désirez - qu'elle que soit la raison - changer vos fréquences de réception, la réprogrammation, dans les limites des spécifications du récepteur, peut être effectue sans problèmes par le service SAV Sennheiser de votre région.

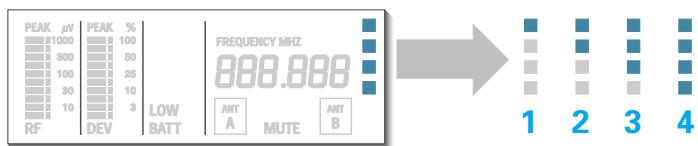

12. Affichage des groupes de fréquence

Lors de la sélection des fréquences de réception, le récepteur passe en revue les quatre groupes de fréquences l'un après l'autre. Les groupes sont indiqués à la zone d'affichage ③. Tout point lumineux en plus constitue un groupe supplémentaire.

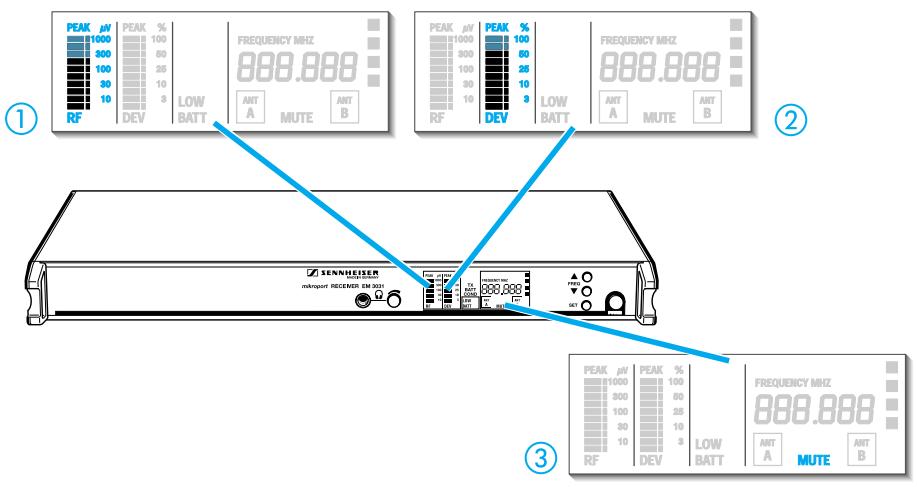

13. Puissance du signal radio d'arrivée

La zone d'affichage 3 indique la puissance du signal HF d'arrivee 1 en V et la modulation du signal audio 2 -donc la modulation du signal HF - en % . Ces deux affichages sont dotes d'une indication de surmodulation. Lorsque le signal est trop elevé, le mot "PEAK" (crete) sera immédiatement affché. De courtes surmodulations ne portent pas a conséquences. En cas de surmodulation assez longues, il conviendra de réduire la modulation de l'émetteur associé. Dans le cas du signal audio, c'est l'indication ,Peak-hold" qui sera affichée; de courtes créés de puissance demeurent ainsi visibles pendant un certain moment.

Le récepteur EM 3031/3032 est équipé d'un Squelch régiable, permettant de supprimer les bruits indésirables lors de la mise en circuit et hors circuit de l'émetteur. Il permet également d'éviter la montée du bruit de souffle au moment où l'émetteur quitte la plaque de réception et que le récepteur ne capte plus assez de puissance d'émission.

Le réglage du Squelch se fait à l'arrière de l'appareil, au moyen du régulateur 9 ("MUTING"). La plage de réglage se situe entre 0 et 100 V . Lorsque le Squelch est activé, la zone d'affichage 3 indique , "MUTE" ③.

Squelch AF (audioféquences)

Ce Squelch intervient également lorsque le canal radio sélectionné est perturbé par des signaux parasitaires bande large, tels qu'ils peuvent se produit par des installations de gestion des lumières. Ce qui permet d'éviter que, malgré le niveau HF élevé de l'émetteur, un signal parasitaire puisse s'insérer et perturber la réception. Lorsque le régulateur (MUTING) est régle sur "0", le Squelch AF est également déconnecté.

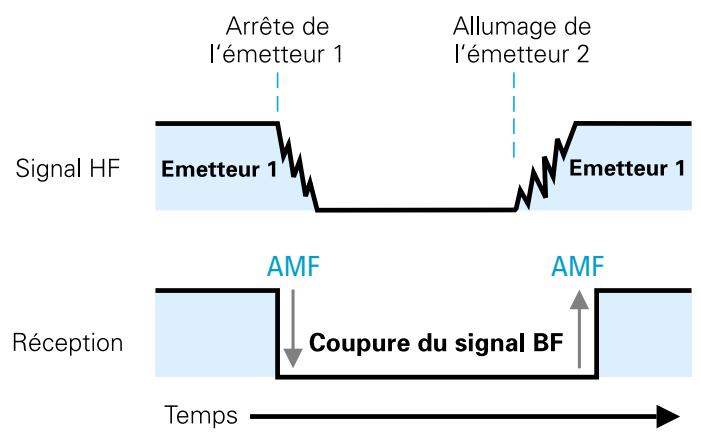

Ces récepteurs disposent également de la fonction AMF (Advanced Muting Function). Ce principelectronique devient actif lorsqu'un signal HF descend brusquement d'environ 50 dB. Le récepteur est alors désactivé pendant 3 secondes. Ce qui permet de supprimer totallement les bruits de déconnexion de l'émetteur. Ensuite, avec le délambda de reconnexion, cela laisse suffisamment de temps au circuit PLL de l'émetteur pour repasser sur la fréquence d'émission voulue.

Example:

Le remplacement d'un microphone-emetteur à main, devant nécessairement être silencieux, est un exemple type de l'utilisation de l'AMF. Lorsque les piles du premier émetteur sont épisées (affichage: "L'ou BATT" sur récepteur), un temps est nécessaire pour préparer un deuxième microphone-emetteur sur la même fréquence: sélection du canal d'émission, insertion des piles. Ensuite, on déconnecte le premier émetteur et on connecte immidiatement le second. La PLL du second émetteur se stabilise et l'AMF se charge de la reconnexion immédiate. Toutte cette procédure s'effectue de façon inaudible en arrêt-plan, pendant que l'AMF s'est branché sur circuit silencieux. Sans l'AMF, les craquements, crissements et sifflements éventuels auraient été audibles au moment de la déconnexion, de la reconnexion et de la stabilisation de la fréquence.

La fonction AMF peut être déconnectée. Comme elle est couplée avec le Squelch normal, son fonctionnement est annulé lorsque le bouton ⑨ ("MUTING") est mis sur la position „0".

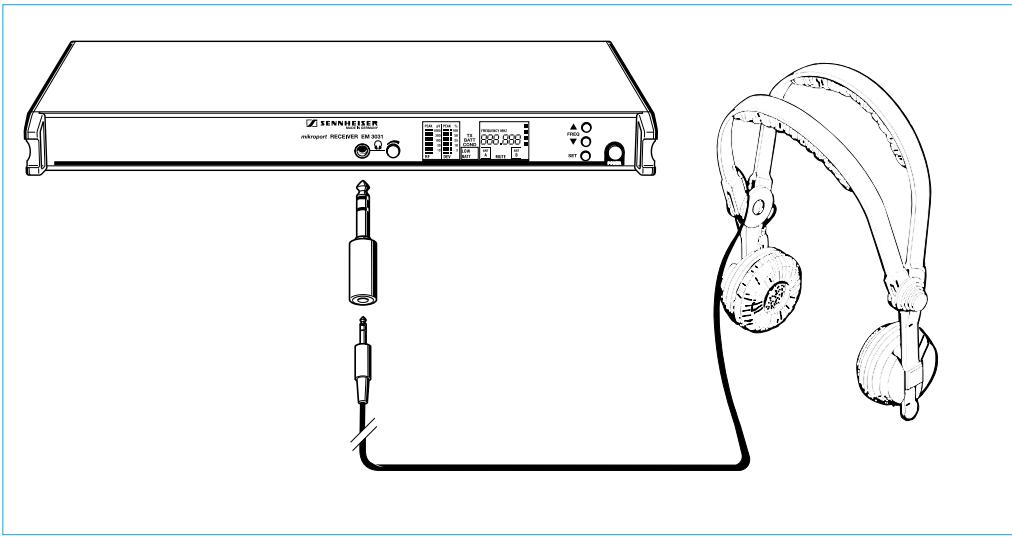

16. Pré-écoute du signal sonore - Raccordement casque

Sur la sortie 1 des récepteurs 3031/3032, le signal audio reçu peut être écoute sur casque. Le volume de ce signal se règle au moyen du bouton 2.

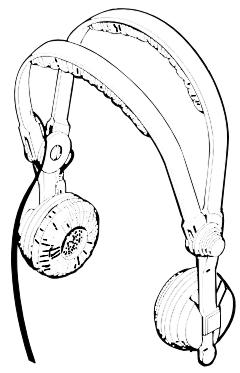

Utilisez un casque muni d'une fiche de jack stéreo 6,3 mm Ø. Le signal lui-même est mono. Le casque Sennheiser HD 25 est prévu précisé pour ce genre d'utilisation.

Pour pouvoir mistroux juger de la qualite du signal sonore d'arrivee, meme dans de mauvaises conditions (faible modulation BF au niveau de l'emeteur) ou avec un nivea eleve de bruit ambient sur le plateau, on peut augmenter de 30 dB le signal sonore de la sortie 1 par rapport a la sortie LINE. Mais, attention, ceci peut aussi entrainer une distorsion du son, si le bouton 2 est a plein volume. Dans ce cas, reduire le volume du bouton 2 jusqu'à ce que les distorsions disparaissant. Si les distorsions demeurent, c'est qu'il y a surmodulation au niveau de I'emeteur.

Attention au volume sonore trop elevé !

Positionnez toujours le bouton ② tout d'abord sur le volume le plus faible (vers la gauche). Tournez ensuite le bouton lentement vers la droite, jusqu'à ce que vous ayez atteint le volume voulu.

Avec un casque, on a toujours tendance à monter le volume beaucoup plus qu'en écoute sur ampli. N'oubliez pas que, à la longue, les volumes sonores élevés peuvent entraîner une ALTERATION irréparable des facultés auditives. Alors protégéz votre tympan, et n'utilise le casque de pré-écoute que de temps en temps pour le contrôle du signal sonore.

1

(2)

17. Comment remplacer leFuse

Débrancher tout d'abord l'appareil en-retirant la fiche secteur au niveau de l'appareil. Sur cette embase incorporee, vous pourrez ensuite acceder au cache ⑦, complenant le fusible intégré, et le dégager de son logement. Remplacer l'ancien fusible par un nouveau de même puissance, réinsérer le cache et rebrancher l'appareil. Attention à bien remettre la cache dans le bon sens, pour qu'il indique la tension secteur voulue.

Il faut toujours considérer un fusible défailleant en tant que message d'alarme. Dans la plupart des cas, la cause de la défailleance est bénigne: une brève surtension ou quelques chose de ce genre aura activé le mécanisme de protection, et l'appareil remarche parfaitement après insertion du nouveau fusible.

Mais, dans le cas où le fusible de remplacement sauterait aussi, il serait plus prudent de vous adresser à un spécialiste pour en faire détecter l'origine. Nous vous conseillons, dans ce cas, de vous adresser à votre agent Sennheiser local ou d'envoyer l'appareil à l'un des services SAV Sennheiser de votre région, accompagné d'une description précise du début. Vous trouvez ses coordonnées sur la carte SAV ci-jointe ou bien sur Internet sous "http://www.sennheiser.com".

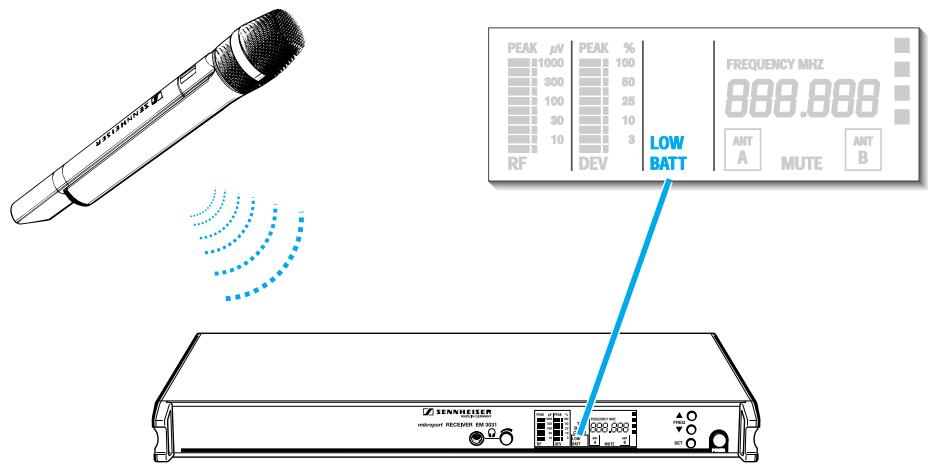

18. Affichage de la puissance d'accus des émetteurs Sennheiser

Sennheiser propose des émetteurs de poche et à main permettant d'afficher, au niveau du récepteur, la puissance résiduelle des accus ou de la batterie des émetteurs. Les récepteurs EM 3031 et EM 3032 sont prévus pour retransmettre ces données.

Lorsque la capacité des accus ou des piles en arrivè à environ 20 ou 30 minutes de temps d'émission résiduel, l'indication "LOW BATT" apparait à la zone d'affichage du récepteur.

Il est temps de replacer les piles ou les accus de l'émetteur. C'est à cet effet que, pour éviter tout bruit indésirable de connexion et déconnexion au moment du remplacement (voir chap. 15), les récepteurs EM 3031 / EM 3032 sont équipés du procédélectronique AMF (Advanced Muting Function).

NB:

L'activation de la fonction 'MUTE' annule l'affichage "LOW BATT". C'est à dire:ès que le Squelch est activé au niveau du recepteur, l'affichage "LOW BATT" disparaît et reconnce à zéro pour évaluer la puissance résiduelle des accus ou des piles de l'émetteur.
Dans de bonnes conditions de reception, la gestion des données d'alimentation passées par l'émetteur, piles ou accus, dure environ 10 à 20 secondes. Mais cela peut durer plus longtemps dans le cas où la réception est perturbée de temps à autre. Ceci conditionne donc aussi le temps supplémentaire dont la zone d'affichage a besoin pouractualiser les données indiquées.

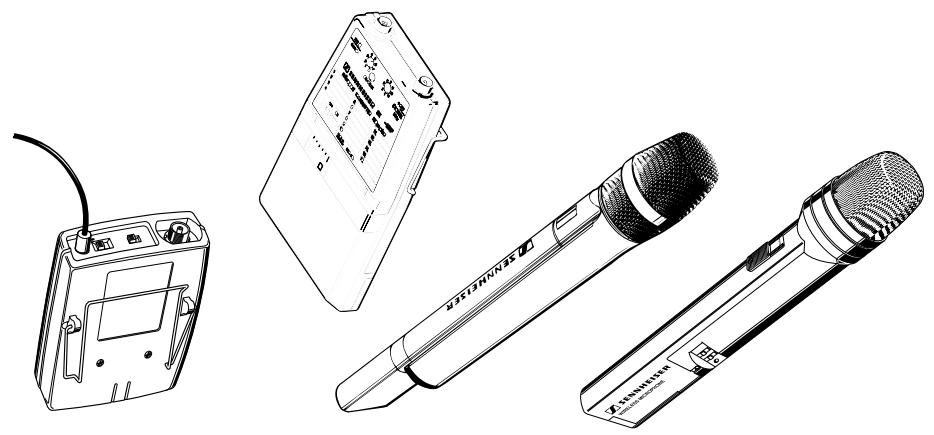

19. Les émetteurs Sennheiser coordonnés

Voutrouvez dans la gamme des produits Sennheiser, sous leurs différentes versions respectives, les émetteurs de poche et à main destinés à être associées aux récepteurs EM 3031 / EM 3032, pour enexploiter à fond toutes les possibilités qualitatives de réception. Ce sont:

Emetteurs de poche:

SK 1063-U

(sans affichage du niveau des piles)

BF 1083-U

(sans affichage du niveau des piles)

SK 50-U

(avec affichage du niveau des piles)

SK 250-U

(avec affichage du niveau des piles)

Emetteurs à main:

SKM 1072-U

(sans affichage du niveau des piles)

(microphones-emetteurs)

SKM 3072-U

(avec affichage du niveau des piles) *

SKM 5000-U

(avec affichage du niveau des piles)

Pour vous informer plus avant sur les multiples possibités des produits Sennheiser et l'utilisation des systèmes multicanaux, demandez notre brochure "Technique HF" à votre agent Sennheiser local, ou à votre revendeur qui se chargea de vous la procurer.

Voutrouvez égarlement toutes les informations actuelles relatives aux produits Sennheiser sur INTERNET, sous "http://www.sennheiser.com".

La distribution des produits Sennheiser s'effectue exclusivement par l'intémédiaire des agents autorisés. Les livraisons individuelles ne sont pas possibles.

20. Messages d'erreurs

La zone d'affichage est également utilisée par le microprocesseur intégré pourannoncer les messages d'erreurs destinés au service d'entretien. Si vous trouvez un message d'erreur tel que: ERR 1, ERR 2, ERR 3 ou ERR 4, c'est qu'il y a un dernier au niveau du récepteur; seul l'agent Sennheiser autorisé pouvant y.Remédier.

21. List des messages d'erreurs

Erreur

Absence de fonctionnement; la diode de fonctionnement reste eteinte:

Absence de fonctionnement; la diode de fonctionnement est allumée:

Distorsion du son

Souffle/bruit de fond

Causes possibles

• défaut du fusible
• la fréquence de l'émetteur ne correspond pas à celle du récepteur
  le réglage du seuil de commutation du Squelch est trop élevé
  le réglage du signal de sortie BF est trop élevé. Il y a surmodulation à l'entrée du mélangeur ou de l'amplificateur racordé.
  surmodulation du microphone émetteur (verifier au chapitre youlu dans la notice d'emploi de l'émetteur).
• la sensibilité de l'émetteur est insuffisant, dans ce cas, passez la sensibilité de l'émetteur sur „high“ au lieu de „low“.

22. Observations relative à la sécurité

• Ne pas ouvrir l'appareil vous-même. Tous les travaux sur les pieces électriques doivent être effectuels par des professionnelnels. La garantie ne s'applique plus aux apparciels ayant été ouverts par le client.
  Toujours debrancher le secteur lorsque vous procedez à des changements de cette ou si vous déplacez l'appareil.
• Maintainir un certain écart par rapport aux apparéils et diffuseurs de chauffage; ne jamais exposer l' apparéil aux rayons directs du soleil.
  N'utiliser cet appeareil qu'en salles sèches.
  Pour le nettoyage, il suffit de passer de temps en temps un chiffon légarement humide. Ne jamais utiliser de produits nettoyants ou de détergents.

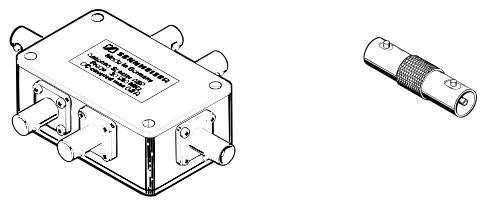

23. Accessoires recommendés

Adaptateur pour montage frontal des antennes GA 3030-AM Art.N° 04368
Antenne directive active A 12 UHF Art.N° 04156
Antenne Groundplane GZA 1036-9 Art.N° 02332
Cable coaxial, 1 GZL 1019 A1 Art.N° 02324
Cable coaxial, 5m GZL 1019 A5 Art.N° 02325
Cable coaxial, 10m GZL 1019 A10 Art.N° 02326
Fiche BNC double GZV 1019A Art.N° 02368
- Distributeur actif d'antenne,
sur specifications client AS-X Art.N° 03273
Casque contrôle d'écoute HD 25 Art.N° 02976

24. Caracteristiques techniques

EM 3031 / EM 3032

Plage de fréquences

Fréquences de réception

Largeur de bande

Stabilité de la fréquence

Sensibilité (avec HiDyn plus®)

Seuil de commutation du Squelch

Rejection de la fréquence image

Attenuation de réception parasitaire

Affaiblissement d'intermodulation

Rayonnement parasitaire

en champ libre 30 à 2000 MHz

Entrées antennes

Impédance d'entrée aux antennes

Modulation

Principe compandeur/expandeur

Désaccentuation

Excursion nominale / crête

Bande passante BF

Sorties BF

LINE

MONITOR

Tension de sortie BF en excursion crête

Amplification sur sortie Monitor (casque)

Impedance electrique des sorties BF

Rapport signal/bruit

à 1mV_HF et excurs. crête

Distorsion harmonique à 1kHz et exc. nom.

Plage de températe

Alimentation

Consommation EM 3031/3032

Dimensions (sans cornières de montage)

Poids EM 3031 / 3032

\section*{Caracteristiques Haute Fréquence}

430 MHz à 960 MHz

maximum 32,programmées en 4 groupes,

selon specifications client

24 MHz

± 10 ppm (-10^ + 55^)

typ. 5 V pour 90 dBA eff. S/N

réglable de 0 à 100 V

≥ 50 dB, typ. 65 dB

≥ 75 dB

66dB(400kHz/800kHz)

< -57 dBm (2nW)

2 fiches BNC

50Ω

Caracteristiques Basse Fréquence

FM, bande large

Sennheiser HiDyn plus

50~ s

± 40kHz / ± 56kHz

45 à 20.000 Hz

fiche XLR tripolaire intégrée, symétrique

fiche de jack 6,3mm , asymétrique

LINE: réglablé de 0 à 5,6 V, ≥ 2 kΩ

MONITOR: réglabè de 0 à 2,8 V, ≥ 600 Ω

30 dB

≤ 50 (LINE au niveau maxi.)

120 dBA eff

116 dB non pondéré eff

106 dB CCIR crête

≤ 0,5% ,typ. 0,25%

\section*{Caracteristiques générales}

-10°C à +55°C

115/230VAC (+10% / - 15%)

maxi. 10 VA / 15 VA

436× 215× 43mm (rack 19" , 1 unité H)

approx. 3300g / 4000g

Sous réserve de modification
