MODE D'EMPLOI LT 2114 JONSERED

Manuel d'instructions

Merci de lire très attentivement le manuel d'instructions. Assurez-vous d'avoir tout compris avant d'utiliser ce tracteur.

Description du fonctionnement.

Entretien, réglages.

Störungssuche.

Recherche des pannes.

Storage.

Aufbewahrung.

Remisage.

Normes antinfortunistics.

Nous nous réservons le droit d'apporter des modifications sans vis préalable.

• Lisez toutes les instructions soigneusement. Familiarisez-vous avec les commandes pour apprendre à utiliser efficacement cette machine.
• Ne jamais autoriser les enfants ou les personnes qui n'auraient pas lu ce manuel d'utilisation à utiliser ce tracteur de pelouse. La règlementation locale peut de plus interdire l'utilisation de telle machine au-dessous d'un certain âge.
• Ne jamais tondre à proximité de personnes, d'enfants ou d'animaux.
• Ne pas oublier que tout utilisateur ou propriétaire d'un tracteur de pelouse est responsable des accidents ou dommages causés à une personne ou à ses biens.
• Ne transportez pas de passagers.
• Tous les utilisateurs doivent rechercher et obtenir une formation personnelle sérieuse et pratique qui devra insister :
• sur la nécessité absolue d'être attentif et concentré lorsqu'on utilise un tracteur de pelouse,
• le fait qu'un tracteur de pelouse glissant sur une pente ne pourra pas être arrêté en appuyant simplement sur la pédale de frein.

Les raisons principales de cette perte de contrôle sont :

a) l'adhérence insuffisante des pneus, b) une conduite trop rapide, c) un freinage insuffisant, d) un tracteur de pelouse inadapté aux conditions d'utilisation, e) une mauvaise appréciation des contraintes résultat de la nature du terrain à entretenir et, tout particulièrement de la présence de pentes sur ce terrain, f) l'attelage incorrect d'une remorque et la mauvaise répartition des masses.

• Pendant la tonte, ne porter que des chaussures solides et des pantalons longs. Ne jamais tondre pieds nus ou chaussés de sandales.
• Contrôlez systématiquement et soigneusement l'état de la surface à tondre et éliminez tous les objets susceptibles de devenir des projectiles lors du passage de la machine.

ATTENTION - Le carburant est très inflammable.

• Pour transporter ou stocker le carburant, n'utiliser exclusivement que des récipients conçus et approuvés pour ces usages.
• Toujours remplir le réservoir de carburant à l'air libre et ne pas fumer pendant le remplissage.
• Remplir le réservoir de carburant avant de démarrer le moteur. Ne jamais retirer le bouchon du réservoir et ne jamais rajouter de carburant tant que le moteur est en fonctionnement ou qu'il est encore chaud. Si du carburant a été renversé, ne pas tenter de démarer le tracteur, mais le pousser hors de la zone où le carburant a été renversé et éviter de créer une quelconque source de chaleur avant que les vapeurs de carburant ne se soient dissipées.
• Refermer avec précaution les bouchons des réservoirs ou des récipients contenant du carburant pour garantir la sécurité.
• Remplacer les pots d'échappement défectueux.
• és. Toujours replacer les lames et les boulons simultanément de façon à éviter tout problème d'équilibrage.
• Sur les tracteurs de pelouse multi-lames, ne pas oublier que la rotation d'une lame peut entraîner celle des autres.

III. Utilisation

• Ne jamais démarrer un moteur à l'intérieur dans un espace confiné où des émanations dangereuses de monoxyde de carbone pourraient s'accumuler. Tondre uniquement à la lumière du jour ou avec une bonne lumière artificielle.
• Avant de tenter de démarrer le moteur, s'assurer que les lames sont débrayées et que la boîte de vitesses est au point mort.
• Ne jamais utiliser un tracteur de pelouse sur des pentes supérieures à.
• ournement du tracteur, appliquer avec soin les consignes suivantes :
• ne pas s'arrêter ou démarrer brusquement dans une pente,
• embrayer doucement et ne jamais arrêter le tracteur de pelouse dans une pente, et plus particulièrement dans le sens de la descente.
• conduire toujours lentement dans les pentes, tout comme dans les virages serrés,
• faire attention aux irrégularités du terrain,
• ne jamais tONDRE en travers d'une pente, à moins que le tracteur de pelouse n'ait eté spécialement concu à cet effet.
• Faire attention lors de la traction de charges ou lors de l'utilisation d'équipements lourds.
• N'utiliser que des points d'attelage approvés.
• Limiter les charges à celles qu'il est possible de contrôler avec sécurité.
• Ne pas tourner trop brusquement. Rester très prudent lors des conduites en marche arrière.
• Utiliser les masses de roues ou les contrepoids lorsqu'ils sont conseillés dans ce manuel d'utilisation.
• Faire attention à la circulation lorsque l'on doit utiliser le tracteur près d'une route ou lorsqu'on doit traverser une route.
• Toujours stopper la rotation des lames lorsqu'on doit traverser une surface autre que du gazon.
• Lors de l'utilisation d'accessoires, ne jamais les utiliser ou les déposer à proximité de quelqu'un.
• Ne jamais utiliser le tracteur de pelouse avec un bac, un déflecteur (option) ou un insert broyeur défectueux ou encore, sans qu'un bac ou un déflecteur ne soit monté sur le tracteur. Pourtant, même en fonction broyage, il faut impérativement, pour la sécurité de l'utilisateur que, soit le bac, soit le déflecteur (option), soient placés à l'arrêt du tracteur.
• Conserver le régime de rotation du moteur et ne jamais le faire fonctionner au-dessus de son régime nominal car cela peut être dangereux.

Avant de quitter le siège :

• débrayer les lames et abaisser le carter de coupe,
• mesure le levier de vitesse au point mort et enclencher le frein de parking,
• arrête le moteur et retire les clés,
• Débrayer les lames, arrêter de contact :
• avant de retirer l'insert broyeur ou avant de retirer la goulotte d'éjection pour la nettoyer.
• avant de contrôler, nettoyer ou travailler sur le carter de coupe,
• avant de(ATR)rer un objet coincide dans le tracteur de pelouse.

Dans ce cas, inspecter aussitôt la machine pour s'assurer qu'elle n'est pas endommagée et, si nécessaire, faire ou faire faire impérativement les réparations avant de la remettre en marche et de la faire fonctionner à nouveau.

• si la machine commence à vibrer anormalement.

Dans ce cas vérifier immédiatement le carter de coupe.

• é. Débrayer les lames puis arrêter le moteur :
• avant de faire le plein d'essence,
• avant d'enlever le collecteur,
• avant de régler la hauteur de coupe à moins que ce réglage ne puisse s'effectuer du poste de conduite.
• Lorsque la tonte est terminée, réduire les gaz avant de couper le moteur et, si le tracteur de pelouse est équipée d'un robinet d'arrêt du carburant, fermer celui-ci.

Entretien et entreposage

• S'assurer que tous les écrous, boulons et vis sont bien serrés pour être certain que l'équipement est prêt à fonctionner de nouveau, dans de bonnes conditions.
• Ne jamais entreposer le tracteur de pelouse avec du carburant dans le réservoir, dans un bâtiment où les vapeurs pourraient s'enflammer au contact d'une flamme ou d'une étincelle de l'allumage.
• Attendre le refroidissement du moteur avant d'entreposer la tondeuse autoportée dans un espace fermé. Pour supprimer les risques d'incendie, s'assurer que le moteur, le pot d'échappement, le logement de la batterie et du réservoir de carburant ne sont pas encrassés par de l'herbe, des feuilles ou des surplus de graisse.
• Vérifier souvent le bac ou le collecteur pour vous assurer qu'il est propre et qu'il n'est pas endommagé.
• Pour plus de sécurité, remplacer systématiquement les pièces usées ou détériorées.
• Si le réservoir de carburant doit être vidangé, procéder à cette opération à l'extérieur.
• Sur les tracteurs de pelouse multi-lames, ne pas oublier que la rotation d'une lame peut entraîner celle des autres.
• Quand le tracteur de pelouse est garé, éteint ou tout simplement inutilisé, régler la hauteur de coupe dans sa position la plus basse.

ATTENTION: Toujours débrancher le fil de la bougie d'allumage et le placer de telle sorte qu'il ne puisse, en aucun cas, entrer en contact avec la bougie afin de prévenir les démarrages accidentels, lors du montage, du transport, des réglages ou des réparations.

• Monter la rallonge de l'arbre de direction (1) en alignant bien les trous. Bien serrer la vis et l'écrou.
• Positionner le carénage sur la colonne de direction. S'assurer que les ergots du carénage sont bien placés dans les trous correspondants du tableau de bord.
• Retirer l'adaptateur cranté du volant et le glisser sur l'arbre de direction. Vérifier que les roues avant sont bien alignées selon l'axe d'avancement et positionner le volant sur l'adaptateur. La traverse du volant doit être perpendiculaire à l'axe d'avancement.
• Mettre en place la grande rondelle plate, la rondelle frein et la vis ou l'écrou hexagonal. Serrer fortement.
• Encliqueter l'enjoliveur de volant dans le centre du volant.

1. Rallonge de l'arbre de direction

Retirer le bouton de réglage et la rondelle plate qui fixent le siège à l'emballage de carton, le conserver pour le montage du siège sur le tracteur.

Basculer le siège vers le haut et le sortir de l'emballage de carton. Se débarrasser ensuite de l'emballage.

Placer le siège sur son embase de façon que la tête de la vis à épaulement se place dans le trou à l'extrémité de la large fente de l'embase (1).

Pousser le siège vers le bas pour engager la vis à épaulement dans la fente puis repousser le siège vers l'arrière du tracteur.

La position du siège seul, par rapport à la position de la pédale de frein et d'embrayage, est réglable. Rechercher une position correcte en déplaçant le siège vers l'avant ou vers l'arrière. Serrer ensuite à fond la vis de réglage (2).

Vérifier que le câble électrique est bien connecté sur le contacteur de sécurité (3) placé sous l'embase du siège.

(ES) NOTA!

1. Schutzblech
2. Batteriepol
3. Batterie
4. Embase du siège
5. Capuchon de protection
6. Câble (+)
7. Cable (-)

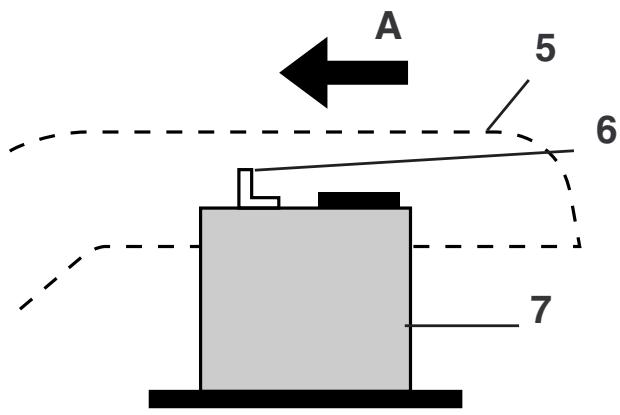

A. Vers l'avant du tracteur

1. Carrosserie
2. Borne de batterie
3. Batterie

GB Install battery

Mise en place de la batterie

REMARQUE: Si la batterie est mise en service au-delà de l'année et du mois indiqués sur l'étiquette, recharger la batterie pendant une heure au moins à 6-10 A.

ATTENTION: Avant de mettre en place la batterie, prendre la précaution de retirer gourmette, montre-bracelet, anneau, etc. Leur contact avec la batterie pouvant entraîner des brûlures.

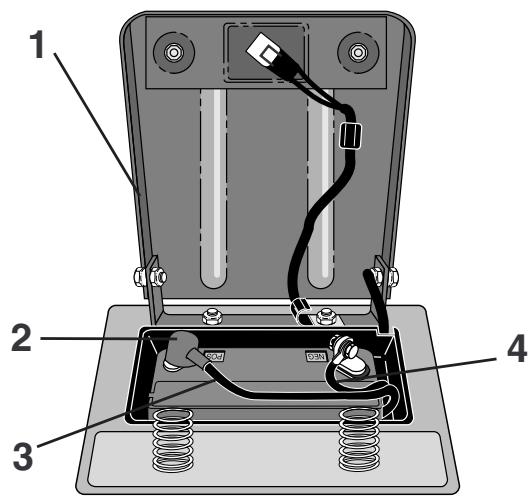

1. Asiento
2. Couverture Terminal
3. Cable
4. Cable

A. Frontal de tracteur

ATTENTION: La borne positive doit être connectée la première pour éviter les étincelles dues à une mise à la masse accidentelle.

Enlever les capuchons de protections des bornes et les mettez de côté. Commencer par brancher le câble rouge au pôle positif puis le câble noir de la masse au pôle négatif. Fixer les deux câbles à l'aide des vis et des écrous. Lubrifier les bornes de la batterie avec de la graisse résistance à l'eau.

Emplacement des commandes

1. Interrupteur des phares.
2. Commande de gaz
3. Pédale de frein et d'embrayage
4. Lever de changement de vitesses
5. Embrayage/débrayage du groupe de coupe
6. Abaissement et relèvement du plateau de coupe.
7. Serrure de contact
8. Frein de parking.
9. Starter

FR 2. Commande des gaz

La commande des gaz permet de faire varier le régime du moteur et donc la vitesse de rotation des lames.

= Régime rapide = Ralenti =

ES 2. Accélérateur

Pédale d'embrayage et de frein

En appuyant sur cette pédale, la transmission se débraye et le frein entre en action simultanément.

1. Pédale de frein et de débrayage

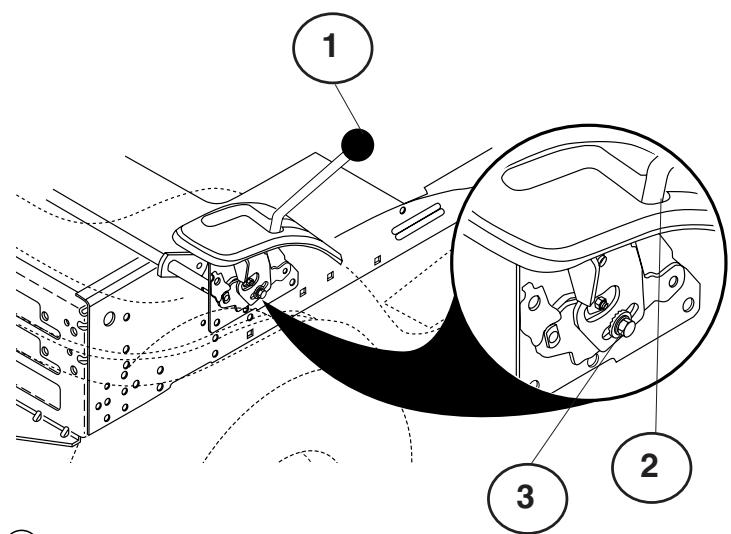

4. Commande de la boîte de vitesses

La boîte de vitesses possède des vitesses avant, une position neutre (point mort) et une marche arrière. Le passage des vitesses peut s'effectuer du point mort jusqu'à la vitesse maximale sans s'arrêter sur les rapports intermédiaires. Toutefois, il est indispensable d'appuyer sur la pédale d'embrayage (et donc de débrayer) lorsqu'on passe d'un rapport à un autre, quel qu'il soit! Le démarrage du tracteur pouvant intervenir indépendamment de la position du levier de vitesse, il est indispensable de bien vérifier que celui-ci est au point mort avant d'actionner la clé de contact et de démarrer le moteur.

Remarque!

Toujours stopper le tracteur avant de passer de la marche arrière à un rapport de marche avant et inversement. Le passage entre les différents rapports de marche avant ne doit jamais être effectué pendant le déplacement du tracteur. Ne jamais forcer sur le levier lors du passage d'un rapport dans un autre.

5. Commande d'embrayage et de débrayage du carter de coupe

Pousser le levier vers l'avant et le verrouiller pour embrayer le carter de coupe. Les courroies d'entraînement seront alors en tension et les lames commenceront à tourner. Ramener le levier vers l'arrière pour débrayer le carter de coupe, les lames seront alors freinées par le frottement des patins de frein sur les poulies d'entraînement.

6. Relevage et abaissement du carter de coupe

Tirer sur le levier vers l'arrière (1) pour relever rapidement le carter de coupe lors du passage sur une surface accidentée. Pour le transport, le carter de coupe doit être dans sa position la plus élevée (relevé au maximum). Pour cela, tirer le levier vers l'arrière jusqu'à sa butée. Pour abaisser le carter de coupe, tirer légèrement le levier vers l'arrière (1) puis enfoncer le bouton poussoir (2) situé sur le dessus du levier, ramener ensuite le levier vers l'avant (3) en maintenant la pression sur le bouton poussoir.

Clé de contact et de démarrage

La clé de contact possède trois positions :

OFF Le circuit électrique est coupé (éteint)

ON Le circuit électrique est fermé (allumé)

START Le démarreur du moteur est alimenté (Dès le démarriage du moteur, relâcher la clé qui reviendra automatiquement sur la position "ON")

Attention!

Lorsque la machine doit rester sans surveillance, même pour un court instant, toujours arrêter le moteur, mettre le levier de commande de vitesse au point mort (Neutre) et retirer la clé de contact.

8. Frein de stationnement

Pour enclencher le frein de stationnement :

1. Enfoncer à fond la pédale d'embrayage/frein.
2. Relever vers le haut le levier du frein de stationnement et le maintenir dans cette position.
3. Relâcher la pédale d'embrayage/frein. Relâcher le levier du frein de stationnement qui restera dans sa position verrouillée (en haut).

Pour desserrer le frein de parking, il suffit d'enclencher la pédale d'embrayage/frein pour que le levier du frein de parking soit déverrouillé et qu'il revienne automatiquement dans sa position de repos.

Lorsque le moteur est froid, tirer le bouton de commande du starter avant d'essayer de démarrer. Dès que le moteur a démarré et tourne régulièrement, repousser le bouton de commande.

4. Avant de démarrer.

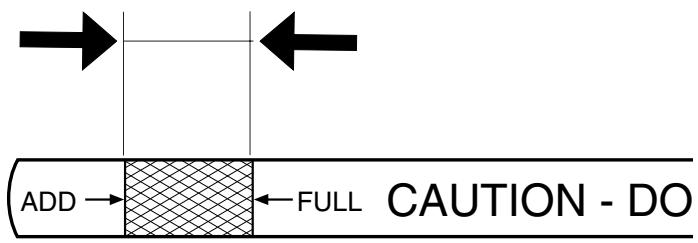

Utiliser de l'essence pure (sans ajouter d'huile) sans plomb. Remplir le réservoir jusqu'au bord inférieur de l'orifice de remplissage, jamais plus haut.

Attention!

L'essence est un produit inflammable. Prendre les précautions nécessaires et faire le plein en extérieur. Ne jamais fumer lors du remplissage du réservoir, ou à proximité, et ne pas refaire le plein tant que le moteur est encore chaud. Ne pas trop remplir le réservoir, penser à l'expansion de l'essence à la chaleur ce qui risquerait d'entraîner le débordement du réservoir. Toujours s'assurer, après le plein, que le bouchon du réservoir est correctement visé et serré. Conserver l'essence dans un récipient spécifique conçu à cet effet et dans un local frais et aéré. Vérifier régulièrement le réservoir et le circuit d'alimentation en carburant.

L'orifice de remplissage avec son bouchon/jauge est accessible après basculement du capot moteur vers l'avant. Le niveau d'huile du moteur doit être contrôlé avant chaque utilisation. S'assurer que le tracteur se trouve bien à plat, dévisser le bouchon avec sa jauge, essuyer cette dernière. Remettre en place le bouchon/jauge et le revisser. Attendre quelques secondes et retirer à nouveau la jauge. Contrôler le niveau de l'huile sur la jauge.

Pression de gonflage des pneus

Vérifier régulièrement la pression de gonflage des pneus. La pression de l'air dans les pneus doit être de 1 bar pour les roues avant et de 0,8 bar pour les roues arrière.

Demarrage du moteur

S'assurer préalablement que le carter de coupe est en position de transport (c'est-à-dire : relevé au maximum) et que le levier d'embrayage et de débrayage du carter de coupe est en position "débrayée" (voir figure).

Amener la clé de contact sur la position "Démarrage" ("START").

Remarque!

Ne pas laisser tourner le démarreur plus de 5 secondes à chaque fois. Si le moteur ne démarre pas immédiatement, attendre une dizaine de secondes avant d'effectuer une nouvelle tentative.

La machine est équipée d'un dispositif de sécurité qui arrête le moteur immédiatement, s'il est encore en fonctionnement, lorsque le conducteur quitte le siège du tracteur.

Abaisser le carter de coupe en amenant le levier vers l'avant. Embrayer les lames. Choisir la vitesse d'avancement en fonction du terrain et de la qualité de tonte désirée (Généralement, la position optimale correspond à l'encoche prévue à cet effet au niveau de la commande des gaz). Relâcher doucement la pédale d'embrayage/frein.

Fr conseils pour la tonte

• Retirer de la pelouse, les pierres et autres objets qui pourraient être propulsés par les lames et doivent ainsi des projectiles dangereux.
• Localiser et marquer les pierres et autres obstacles fixes afin d'éviter une éventuelle collision pendant la tonte.
• Commencer par couper assez haut, puis réduire progressivement cette hauteur de coupe jusqu'à l'obtention du résultat souhaité.
• Le meilleur résultat de coupe sera obtenu avec un régime de rotation du moteur élevé (Les lames tournent très vite) et une vitesse d'avancement réduite (Le tracteur avance lentement). Si l'herbe n'est pas trop haute, ni trop dense, la vitesse d'avancement du tracteur peut être augmentée, en choisissant le rapport de boîte de vitesse supérieur ou en réduisant le régime du moteur, sans affecter la qualité de la coupe.
• Les plus belles pelouses sont celles qui sont tondues souvent. La coupe est plus régulière et l'herbe est mieux répartie sur la surface. Le temps passé pour effectuer la tonte ne sera pas nécessairement plus important, car la vitesse d'avancement pourra être plus élevée sans que l'aspect de la pelouse n'en soit affecté.
• Eviter de tondre une pelouse mouillée, car la qualité de la coupe ne pourrait être correcte du fait de l'enfoncement des roues du tracteur dans le sol.
• Nettoyer le carter de coupe, et en particulier le fond, au jet ou au nettoyeur à haute pression, après chaque utilisation. Une raclette peut être utile pour décoller l'herbe fraîche du carter ou de la goulotte d'éjection.

• Ne jamais utiliser un tracteur sur des pentes excédant. Les risques de renversement étant alors très importants.
• Ne jamais rouler parallèlement à la pente du fait des risques de renversement. Toujours rouler perpendiculairement à la pente, aussi bien en montant qu'en descendant.
• Ne jamais arrêter ou démarrer un tracteur en pente.

Arrêt du moteur

Amener la commande des gaz vers le bas en position de ralenti "". Débrayer les lames en abaissant le levier de commande d'embrayage des lames. Relever le carter de coupe et amener la clé de contact sur la position "OFF". Après des travaux difficiles, laisser le moteur tourner au ralenti pendant 1 à 2 minutes pour qu'il refroidisse avant de l'arrêter.

Ne jamais laisser la clé de contact sur la machine lorsqu'elle reste sans surveillance afin d'éviter que des enfants ou autres personnes non autorisées ne puissent démarrer le moteur.

Avant toute intervention sur le moteur ou le carter de coupe, suivre les instructions ci-dessous :

• Enclencher la pédale d'embrayage/frein pour verrouiller le frein de stationnement.
• Amener le levier de vitesse en position "Neutre" (point mort). Débrayer les lames.
• Arrête le moteur.
• Débrancher le câble d'allumage de la bougie.

Capot Connexion des phares

Relever le capot, - Débrancher les phares, - Après s'être placé devant le tracteur, prendre le capot par les côtes, le faire basculer vers l'avant puis le soulever pour le libérer des encoches qui le retiennent au chassis. Pour le remettre en place, repositionner les ergots du capot dans les encoches du chassis. Rebrancher les phares et refermer le capot.

REMARQUE: Le tracteur doit être entretenu régulièrement afin de maintenir ses performances.

ATTENTION! Toujours débrancher le fil de la bougie, afin d'éviter tout démarriage accidentel, lors d'une réparation, d'une inspection ou d'une opération de maintenance.

Avant chaque utilisation :

• Contrôler le niveau d'huile et lubrifier, si nécessaire, les points d'articulation,
• Vérifier que tous les boulons, écrous et épingle sont en place et solidement fixés,
• Contrôler la batterie, ses cosses et sa mise à l'air libre. La recharger doucement à 6 ampères, si nécessaire. Nettoyer la grille de ventilation du moteur. Nettoyer le filtre à air.
• Nettoyer le tracteur afin d'évacuer la poussière et les brindilles qui risqueraient d'endommager le moteur ou de provoquer un échauffement anomal.
• Vérifier le fonctionnement du frein.

Nettoyage

N'utilisez pas de nettoyeur haute pression pour le lavage. L'eau pourrait s'infiltrer dans le moteur et abréger ainsi la durée de vie de l'appareil.

Pour assurer l'entretien du moteur

Se référer au manuel d'utilisation du moteur.

Vidange de l'huile du moteur

• Retirer le bouchon (1) et placer le tuyau de vidange (2). Pour ouvrir la soupape de vidange, repousser légèrement la soupape en la faisant tourner dans le sens contraire des aiguilles d'une montre pour sortir du cran, puis tirer sur la soupape pour libérer l'huile. Pour refermer la soupape de vidange, repousser la soupape et la faire tourner légèrement dans le sens des aiguilles d'une montre jusqu'au verrouillage du cran et relâcher la soupape.
• Retirer le tuyau de vidange et replacer le bouchon.
• Bouchon
• Tuyau de vidange

Consigner les dates d'intervention après chaque opération d'entretien.

	Selon les besoins	Toutes les 8 H	Toutes les 25 H	Toutes les 50 H	Toutes les 100 H	Toutes les 200 H
Vidange de l'huile moteur (sans filtré à huile)			●
Vidange de l'huile moteur (avec filtré à huile)				●
Graissage des articulations			●
Vérification des freins
Nettoyage de la grille d'aération			●
Nettoyage du filtré à air et du pré-filtre			●
Remplacement de la cartouche du filtré à air					●
Nettoyage des ailettes de refroidissement moteur				●
Remplacement de la bougie					●
Vérification du gonflage des pneus
Remplacement du filtré à carburant						●
Nettoyage des cosses de la batterie et des connexions			●
Vérification du pot d'échévement				●
Graissage des joints					●
Réglage du parallélisme
Réglage du carburateur

Pour avoir une bonne qualité de coupe, il est indispensable d'avoir des lames bien affûtées. Changer les lames défectueuses ou tordues. L'affûtage peut se faire avec une lime ou avec une meule.

REMARQUE: Il est très important d'affûter en même temps et de façon identique les deux extrémités de la lame pour éviter tout déséquilibrage.

POUR RETIRER LES LAMES

• Relever au maximum la machine pour avoir accès aux lames de coupe.

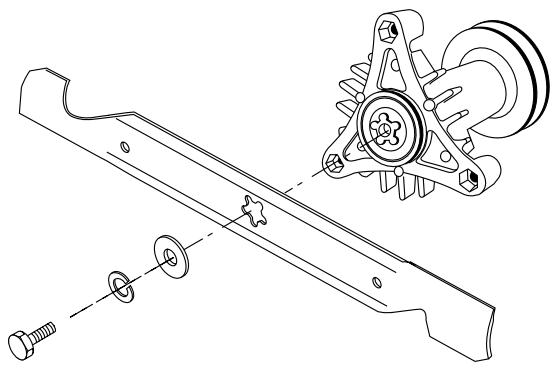

• Desserrer la vis à tête hexagonale qui fixe la lame sur le moyeu, sortir la vis ainsi que la rondelle frein, la rondelle plate et la lame.
• Mettre en place une lame neuve, ou la lame d'origine réaffutée, avec le tranchant tourné vers le haut (fond du carter de coupe), comme indiqué sur la figure.

ATTENTION: Le montage de la lame est correct lorsque son alésage central en forme d'étoile est parfaitement emboîtée sur l'étoile se trouvant à l'extrémité du moyeu.

• Remettre en place la rondelle plate, la rondelle grower et la vis dans l'ordre indiqué.
• Resserrer la vis avec un couple de serrage de 3,7 à 4,9 mKg.

ATTENTION: La vis de fixation de la lame est traitée thermiquement en classe 8, bien respecter le couple de serrage.

Le frein se trouve à l'avant de la roue arrière côté droit. La roue doit être déposée pour obtenir une bonne accessibilité.

• Avant toute intervention, enfoncer la pédale d'embrayage/frein et verrouiller le frein de parking.

Ne pas oublier de desserrer le contre-écrou (2) après avoir effectué le réglage.

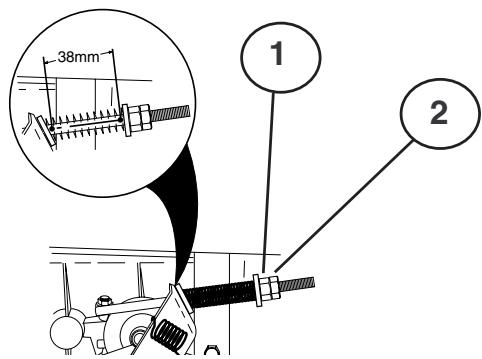

FR1. Mesurer la distance entre le levier de frein et I'écrou de réglage.

1. La distance doit être de 38 mm.
2. Si nécessaire, ajuster la distance en commençant par dévisser le contre-écrou (2) puis en réglant la position de l'écrou (1).

Effectuer l'intervention à partir du côté droit du tracteur.

1. Sortir la courroie d'entraînement de la gorge de la poulie motrice (1).
2. Retirer le petit ressort de tension (2), et décrocher le ressort d'embrayage des lames du côté du boulon servant d'axe à la poulie d'embrayage.
3. Retirer l'épingle (3), faire glisser le collier et repousser le guide à l'extrémité de la gaine pour le faire sortir du support.
4. Retirer les deux épingles fixant les bras de suspension arrière et sortir les bras en tapotant sur leur axe à l'aide d'un marteau.

FR 5. Retirer les épingles (5), (6) et (7) et leur cheville respective.

1. Tirer vers l'arrière le levier de commande de releavage du carter de coupe.
2. Sortir le carter de coupe de sous le tracteur.

ATTENTION: Si un outil (accessoire), autre que le carter de coupe, doit être monté sur le tracteur, stériliser les biellettes de relèvement avant et accrocher le dessort de la commande d'embrayage des lames dans le trou carré du châssis (8).

Mise en place du carter de coupe

• Pousser le carter de coupe sous le tracteur. Le déflecteur du canal d'éjection doit se trouver du côté droit.
• La mise en place se fait dans l'ordre inverse de celui de la dépose.

1. Déposer le carter de coupe (voir chapitre précédent).
2. Sortir la courroie d'entraînement des gorges de poulie en commençant par la poulie du côté gauche du carter de coupe, puis par les autres poulies.
3. Retirer ensuite entièrement la courroie du carter de coupe.
4. Pour la mise en place de la nouvelle courroie, procéder dans l'ordre inverse. Vérifier que la courroie est correctement positionnée devant tous les guides de courroie.

Réglage du carter de coupe a. réglage latéral

1. Vérifier que la pression dans les quatre pneus est correcte.
2. S'assurer que le tracteur est placé sur une surface plane.
3. Relever au maximum le carter de coupe.
4. Mesurer les distances A et B.

Pour obtenir la coupe la meilleure, le bord avant du carter de coupe (B) doit être situé à 10 mm au-dessous du plan du bord arrêté (A). Pour régler la position du bord arrêté, procéder de la manière suivante :

1. Desserrer l'écrou (1) sur les biellettes de suspension avant, droite et gauche, du carter de coupe.
2. Visser les écrous (2) exactement de la même façon sur les biellettes de suspension avant, droite et gauche.
3. Lorsque la distance (A) est correcte, verrouiller ce réglage en desserrant l'écrou (1).

(FR) (1) Extrémités du carter de coupe (2) Écrou de réglage du bras de suspension arrière

Relever le carter de coupe au maximum. - À partir du milieu de chaque extrémité latérale du carter de coupe, mesurer la distance du bord du carter par rapport au sol. La distance (A) doit être la même des deux côtés à 6 mm près. Si un réglage est nécessaire, ne l'effectuer que d'un seul côté en se référant à l'autre côté. - Abaisser ou soulever un côté du carter de coupe en ajustant la position de l'écrou de réglage de ce côté.

REMARQUE: Trois tours complets de l'écrou de réglage correspondent à une variation de la hauteur au-dessus du sol, du carter de coupe, de 0,3 cm.

• Contrôler à nouveau la distance au sol après chaque opération de réglage.

Remplacement de la courroie d'entraînement

Désaccoupler le carter de coupe et le sortir de sous le tracteur comme indiqué précédemment.

Serrer le frein de stationnement et retirer la courroie d'entraînement de la poulie (1), puis de la poulie de tension (2) et de la poulie motrice (3). Enfin, sortir la courroie, par l'arrière, à partir de la poulie (4) située sur le carter de transmission.

(FR) 1. Levier de changement de vitesse

1. Encoche de position neutre (point mort)
2. Vis de réglage

La boîte de vitesse mécanique doit se trouver au point mort lorsque le levier de changement de vitesse se trouve dans l'encoche de position neutre (N). Le réglage de la position du levier est effectué en usine; toutefois, un nouveau réglage peut s'avérer nécessaire, procédez alors de la façon suivante:

Vérifier que la boîte de vitesse est au point mort.

REMARQUE: La boîte de vitesse est au point mort lorsque les roues arrière du tracteur peuvent être manœuvrées librement.

• Desserrer la vis de réglage (3) située à l'avant de la roue arrière droite.
• Positionner le levier de changement de vitesse dans l'encoche de position neutre (N). Resserrez à fond la vis de réglage (3).

REMARQUE: Mettre le carter de coupe en position basse afin de dégager un peu plus d'espace pour effectuer ce réglage.

1. Manque de carburant dans le réservoir.
2. Bougie d'allumage défectueuse.
3. Le câblage de la bougie d'allumage est défectueux.
4. Il y a des impuretés dans le carburateur ou dans le circuit du carburant.

Le démarrage n'entraîne pas le moteur

1. La batterie est déchargée.
2. Mauvais contact entre les cosses des câbles de batterie et les bornes de la batterie.
3. Le levier de commande d'embrayage/débrayage n'est pas en bonne position.
4. Le fusible principal est hors d'usage.
5. Le contacteur de démarrage est endommagé.
6. Le contacteur de sécurité sur la pédale d'embrayage/frein est défectueux ou endommagé.
7. La pédale d'embrayage/frein n'est pas suffisamment enfoncée.

Le moteur ne tourne pas régulièrement

1. Un rapport de vitesse trop élevé est enclenché.
2. La bougie est défectueuse.
3. Le carburateur est mal réglé.
4. Le filtre à air est colmaté.
5. La mise à l'air libre du réservoir est bouchée.
6. Le réglage de l'allumage est incorrect.
7. Il y a des impuretés dans le circuit de carburant.

Le moteur manque de puissance

1. Le filtre à air est colmaté.
2. La bougie d'allumage est déficiente
3. Il y a des impuretés dans le circuit de carburant.
4. Le carburateur est mal réglé.

Le moteur chauffe

1. Le moteur est en surcharge.
2. La prise d'air ou les ailettes de refroidissement sont colmatées.
3. La turbine de refroidissement est endommagée.
4. Le niveau d'huile est trop bas ou il n'y a pas d'huile dans le moteur.
5. Le réglage de l'allumage est incorrect.
6. La bougie d'allumage est défectueuse.

La batterie ne charge pas

1. Le fusible est hors d'usage.
2. Une ou plusieurs cellules sont endommagées.
3. Mauvais contact entre les bornes de la batterie et les cosses des câbles de batterie.

L'éclairage ne fonctionne pas

1. Les ampoules sont grillées.
2. L'interrupteur de commande est défectueux.
3. Il y a un court-circuit dans le faisceau de raccordement.

Le tracteur vibre

1. Les lames de coupe sont mal fixées ou mal positionnées.
2. Le moteur est mal fixé.
3. Un déséquilibre est apparu à la suite de l'endommagement d'une ou de plusieurs lames de coupe ou à la suite d'un mauvais affutage.

Coupe irrégulière

1. Mauvais affûtage des lames de coupe.
2. Le carter de coupe n'est pas à l'horizontale.
3. L'herbe est haute et humide.
4. L'herbe est accumulée sous le carter de coupe.
5. La pression de gonflage des pneumatiques n'est pas identique du côté droit et du côté gauche.
6. Le rapport de vitesse enclenché est trop élevé.
7. La courroie d'entraînement du carter de coupe patine.

• En fin de saison, suivre la procédure suivante pour le remisage. N'utilisez pas de nettoyeur haute pression pour le lavage. L'eau pourrait s'infiltrer dans le moteur et abréger ainsi la durée de vie de l'appareil.
• Nettoyer l'ensemble de la machine et plus particulièrement l'intérieur du carter de coupe.
• Effectuer les retouches de peinture qui s'avéreraient nécessaires afin d'éviter la corrosion.
• Vidanger le moteur.
• Retirer la bougie d'allumage et verser une cuillère à soupe d'huile dans le moteur. Faire tourner le moteur à la main pour répartir l'huile et remettre la bougie en place.
• Déposer la batterie et la remettre dans un endroit frais après l'avoir rechargée. La protéger des grands froids.
• Remiser la machine à l'abri dans un endroit sec et protégé de la poussière.

Attention!

Ne jamais utiliser d'essence pour effectuer le nettoyage. Utiliser un détergent du commerce et de l'eau chaude.

Entretien et réparations

Pour commander des pièces de rechange, indiquer le nom du modèle, sa version, l'année d'achat, l'année de fabrication et le numéro de série de la machine. Prendre contact avec le revendeur local pour les révisions sous garantie et pour les réparations. Toujours utiliser des pièces de rechange d'origine.
