KAOSSILATOR PRO - Synthétiseur/Instrument de musique KORG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Synthétiseur de performance et séquenceur
Caractéristiques techniques principales	Écran tactile, 100 sons de synthétiseur, 150 effets, 4 pistes de séquençage
Alimentation électrique	Adaptateur secteur 9V ou 6 piles AA
Dimensions approximatives	320 mm x 220 mm x 60 mm
Poids	1,5 kg
Compatibilités	Compatible avec MIDI, USB MIDI, et autres appareils KORG
Type de batterie	Piles AA (6 unités)
Tension	9V DC
Puissance	Consommation maximale de 500 mA
Fonctions principales	Looping, enregistrement en temps réel, effets en temps réel
Entretien et nettoyage	Utiliser un chiffon doux et sec, éviter les produits chimiques
Pièces détachées et réparabilité	Disponibilité limitée des pièces, consulter un centre de service agréé
Informations générales	Idéal pour les musiciens en live, les producteurs et les créateurs de musique

FOIRE AUX QUESTIONS - KAOSSILATOR PRO KORG

Comment puis-je alimenter le KORG KAOSSILATOR PRO ?

Le KORG KAOSSILATOR PRO peut être alimenté soit par un adaptateur secteur, soit par des piles. Assurez-vous d'utiliser un adaptateur compatible avec les spécifications de l'appareil.

Pourquoi le son est-il distordu lorsque je joue ?

La distorsion peut être causée par un niveau de volume trop élevé. Réduisez le volume de sortie et vérifiez les réglages de gain pour obtenir un son clair.

Comment puis-je enregistrer mes performances ?

Pour enregistrer vos performances, connectez le KAOSSILATOR PRO à un ordinateur ou à un appareil d'enregistrement via USB. Utilisez un logiciel d'enregistrement pour capturer le son.

Que faire si l'écran ne s'allume pas ?

Vérifiez que l'appareil est correctement alimenté. Si vous utilisez des piles, assurez-vous qu'elles sont chargées. Sinon, essayez de réinitialiser l'appareil.

Comment puis-je changer les sons ou les motifs ?

Utilisez les boutons de sélection des sons sur le KAOSSILATOR PRO pour naviguer entre les différents sons et motifs. Consultez le manuel pour des informations détaillées sur chaque son.

Le KAOSSILATOR PRO ne se connecte pas à mon ordinateur, que faire ?

Assurez-vous que les pilotes nécessaires sont installés sur votre ordinateur. Vérifiez également que le câble USB est en bon état et correctement branché.

Comment puis-je ajuster le tempo ?

Le tempo peut être ajusté à l'aide du bouton de tempo sur le KAOSSILATOR PRO. Tournez le bouton pour augmenter ou diminuer le tempo selon vos besoins.

Pourquoi les pads ne répondent-ils pas lorsque je joue ?

Assurez-vous que le mode de jeu est correctement sélectionné et que l'appareil n'est pas en mode silencieux. Vérifiez également que l'appareil est correctement calibré.

Comment restaurer les paramètres d'usine ?

Pour restaurer les paramètres d'usine, allez dans le menu des paramètres, sélectionnez 'Restaurer les paramètres d'usine' et suivez les instructions à l'écran.

Puis-je utiliser le KAOSSILATOR PRO avec d'autres instruments ?

Oui, le KAOSSILATOR PRO peut être connecté à d'autres instruments via des câbles MIDI ou audio, permettant ainsi une intégration facile dans votre configuration musicale.

MODE D'EMPLOI KAOSSILATOR PRO KORG

L'utilisation de cet instrument dans les endroits suivants peut en entraîner le mauvais fonctionnement.

En plein soleil Endroits très chauds ou très humides Endroits sales ou fort poussiéreux Endroits soumis à de fortes vibrations À proximité de champs magnétiques

Alimentation

Branchez l'adaptateur secteur mentionné à une prise secteur de tension appropriée. Évitez de brancher l'adaptateur à une prise de courant dont la tension ne correspond pas à celle pour laquelle l'appareil est créé.

Interférences avec d'autres appareils électriques

Les postes de radio et de télévision situés à proximité peuvent par conséquent souffrir d'interférences à la réception. Veuillez faire fonctionner cet appareil à une distance raisonnable de postes de radio et de télévision.

Maniement

Pour éviter de les endommager, manipulez les commandes et les boutons de cet instrument avec soin.

Entretien

Lorsque l'instrument se salit, nettoyez-le avec un chiffon propre et sec. Ne vous servez pas d'agents de nettoyage liquides tels que du benzène ou du diluant, voire des produits inflammables.

Conservation manuel

Après avoir lu ce manuel, veuillez le conserver soigneusement pour toute référence ultérieure.

Évitez toute intrusion d'objets ou de liquide

Ne placez jamais de récipient contenant du liquide près de l'instrument. Si le liquide se renverse ou coule, il risque de provoquer des dommages, un court-circuit ou une électrocution.

Veillez à ne pas laisser tomber des objets métalliques dans le boîtier (trombones, par ex.). Si cela se produit, débranchez l'alimentation de la prise de courant et contactez le revendeur korg le plus proche ou le magasin où vous avez acheté l'instrument.

Note concernant les dispositions (seulement EU)

Quand un symbole avec une poubelle barrée d'une croix apparait sur le produit, le mode d'emploi, les piles ou le pack de piles, cela signifie que ce produit, manuel ou piles doit être déposé chez un représentant

compétent, et non pas dans une poubelle ou toute autre déchetterie conventionnelle.

Disposer de cette manière, de prévenir les dommages pour la santé humaine et les dommages potentiels pour l'environnement. La bonne méthode d'élimination dépendra des lois et règlements applicables dans votre localité, s'il vous plaît, contactez votre organisme administratif pour plus de détails. Si la pile contient des métaux lourds au-delà du seuil règlementé, un symbole chimique est affiché en dessous du symbole de la poubelle barrée d'une croix sur la pile ou le pack de piles.

• Tous les noms de produits et de sociétés sont des marques commerciales ou déposées de leur détenteur respectif.

Sommaire

Caractéristiques principales. 27

Préparations 28

Connexions 28

Fonctionnement 29

Interrupteur d'alimentation 29

Réglage du volume. 29

Choisir un programme 29

Pad tactile 29

Sélection de la source audio 30

Fonction 'Gate Arpeggiator' 30

Sélection de la gamme (SCALE) 31

Sélection de la tonique (KEY) 31

Sélection de la tessiture (NOTE RANGE) 31

Réglage du BPM. 31

Sauvegarde des réglages dans une mémoire de programme 32

Enregistrement en boucle 32

Réglages de fonctions 36

Réglage des fonctions 36

Description des fonctions 36

Utilisation d'une carte SD 38

Insertion/extraction d'une carte SD.....38

Vérifier la capacité totale de la carte.... 38

Vérifier la capacité résiduelle de la carte. 39

Formater une carte SD. 39

Sauvegarde sur carte SD 39

Chargement d'une carte SD. 40

Accès à la carte SD à partir de l'ordinateur 40

Fonctions MIDI 43

Liaisons MIDI 43

Réglages MIDI 43

Utilisation du KAOSSILATOR PRO comme contrôleur MIDI 45

Fiche technique 47

PROGRAM LIST. 95

SCALE LIST. 99

Éléments du Kaossilator PRO et leurs fonctions 100

Nous vous remercions d'avoir besoin du synthétiseur dynamique de phrase/enregistreur de boucles KAOSSILATOR PRO de Korg. Afin de pouvoir exploiter au moins toutes les fonctions du KAOSSILATOR PRO, veuillez lire attentivement ce manuel et utiliser l'instrument de la manière préconisée.

Caractéristiques principales

Les 200 programmes internes sont répartis dans huit catégories comme "Lead", "Drum", "Pattern" ou "Vocoder". Vous pouvez régler la hauteur et d'autres paramètres du son comme la fréquence du filtre, la réinjection ou l'intensité de la modulation en déplaçant le doigt horizontalement ou verticalement sur le pad tactile.

Assignation d'une gamme au pad tactile avec la fonction 'scale

Vous pouvez assigner une gamme (parmi 31) au pad tactile afin de jouer dans une tonalité ajustée pour le morceau. La fonction “Note Range” vous permet de définir la tessiture de l'axe horizontal du pad tactile.

Nouvelle fonction 'gate arp' pour piloter les phrases avec le fader

Le KAOSILLATOR PRO propose une fonction "Gate Arpeggiator" que vous pouvez utiliser sur scène ou lors de la composition de morceaux. Pour lancer la lecture automatique, appuyez simplement sur le bouton GATE ARP et touchez le pad tactile. Débridez votre créativité en utilisant le fader pour piloter le paramètre "Gate Time" ou "Gate Speed".

Quatre enregistreurs de boucles utilisant lessons internes ou des sources externes

Le KAOSILLATOR PRO peut enregistrer des boucles avec lessons internes et des signaux provenant des entrées ligne ou micro. Les 4 banques de boucles peuvent être utilisées simultanément et le tempo (BPM) de repro

La réduction des boucles est synchronisable. Vous pouvez couper ou activer les banques individuellement, ce qui ne manquera pas de chatouiller la créativité des DJ.

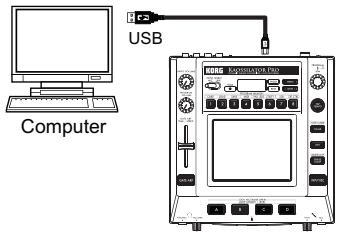

MIDI via USB pour la synchro ou le transfert de données

En plus des prises MIDI IN/OUT, le KAOSSI-LATOR PRO propose un port USB vous permettant de transférer vos données de boucles ou de piloter un logiciel ou un appareil MIDI externe.

Logiciel dédié téléchargeable

Le logiciel dédié “KAOSSILATOR PRO Editor” dispose d'une fonction d'archivage permettant de stocker et de génér sur ordinateur un nombre pratiquement illimité de boucles. Vous trouvrez également une fonction “MIDI Assignment Editor” transformant votre KAOS-SILATOR PRO en puissant contrôleurs MEDI pouvant être configuré comme vous le voulez. “KAOSSILATOR PRO Editor” peut être télé-charge gratuitemet du site Korg (http://www. korg. com/).

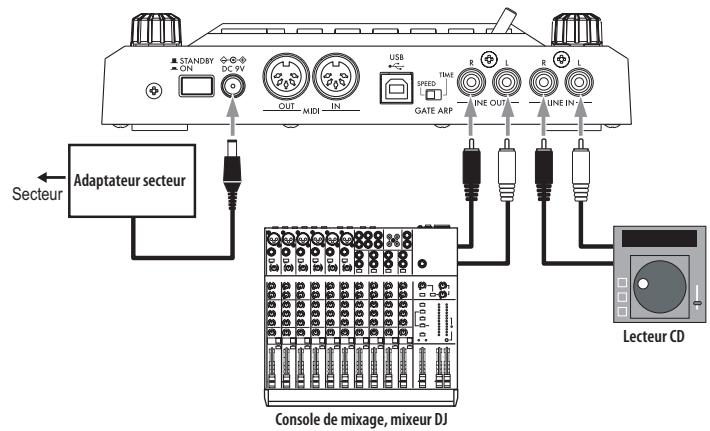

Connexion d'enceintes actives ou d'une console de mixage aux sorties

Branchez les prises LINE OUT du KAOSILLATOR PRO aux entrées de votre console de mixage ou de vos enceintes actives.

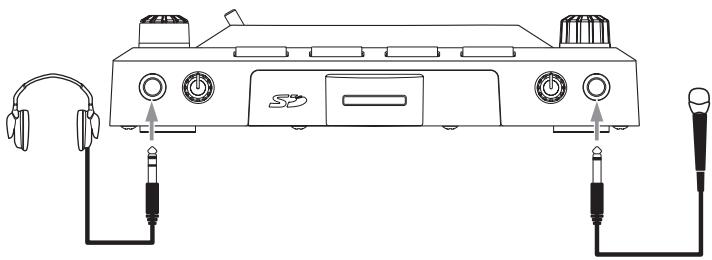

Si vous utilisez un casque, branchez-le à la prise PHONES.

ASTUCE: Le son du KAOSSILATOR PRO est toujours envoyé aux prises LINE OUT même quand vous branchez un casque.

Connexion d'un micro ou d'un dispositif audio aux entrées

Si vous utilisez un micro, branchez-le à la prise MIC.

Vous pouvez brancher les sorties d'un échantillonneur ou d'une autre source aux prises LINE IN du KAOSSILATOR PRO.

Pour effectuer les connexions, mettez toujours les appareils concernés hors tension. Une mauvaise utilisation risque d'endommager vos enceintes ou d'entrainer un fonctionnement erratique.

Interrupteur d'alimentation

1. Branchez le KAOSSILATOR PRO à votre matériel en vous référant aux illustrations des pages précédentes, puis branchez l'adaptateur secteur à une prise de courant. N'utilisez jamais d'autre adaptateur secteur que l'adaptateur fourni.
2. Appuyez sur l'interrupteur d'alimentation pour mettre le KAOSSILATOR PRO sous tension. L'écran s'allume.

Pour mettre le KAOSSILATOR PRO hors tension, appuyez de nouveau sur l'interrupteur d'alimentation et mettez-le en position "Standby".

Réglage du volume

1. Utilise la commande PROGRAM VOLUME pour régler le volume du programme (son).
2. Si vous utilisez un casque, utilisez la commande PHONES VOLUME pour régler le volume.

ASTUCE: La commande PHONES VOLUME n'influence pas le niveau de sortie des prises LINE OUT.

Choisir un programme

1. L'écran affiche le numéro du programme sélectionné.

ASTUCE: Si l'écran affiche la valeur BPM, vous pouvez afficher le programme en appuyant sur la commande PROGRAM/BPM. 2. Choisissez un programme avec la commande PROGRAM/BPM. Quand vous atteignez le dernier numéro, vous retournez au premier.

ASTUCE: Si vous maintenez le bouton SHIFT enfoncé en tournant la commande PROGRAM/BPM, vous sautez au début de la catégorie de programmes suivante (ou précédente) : cela permet de sélectionner rapidement les programmes par catégorie.

ASTUCE: Pour les programmes de la catégorie "Vocabulary", le signal d'entrée traité par l'effet n'est audible que quand vous touchez le pad tactile. Si vous touchez le pad tactile alors qu'il n'y a pas de signal d'entrée, vous n'entendez rien. Quand vous touchez le pad tactile, il est impossible de produire signal sec (non traité par l'effet).

ASTUCE : Avec certains programmes, le son est maintenu même lorsque vous relâchez le pad tactile.

Pad tactile

Vous pouvez contrôler le son en glissant ou en tapant du doigt sur le pad tactile.

ASTUCE: Avant d'utiliser le pad tactile, apposez le film protecteur sur le pad.

Précautions liées au pad tactile

N'exercez jamais de force excessive sur le pad tactile et évitez d'y déposer des objets lourds. Il risque de se fêler ou de se casser en cas de maniement brutal. Jouez uniquement avec le doigt sur le pad tactile : si vous le frottez ou appuyez dessus avec un objet acéré, vous risquez de le griffer. Nettoyez le pad tactile en le frottant délicatement avec un chiffon sec et doux. N'utilisez pas de solvants comme de la térébenthine car cela peut entraîner des déformations.

Correction du pad tactile

La fonction de correction du pad tactile ajuste la hauteur produite lorsque vous touchez le pad à la limite de la gamme. La correction du pad tactile peut être activée/coupée en mode de fonction ( p.37).

Maintien ('hold')

Si vous maintenez le bouton SHIFT enfoncé et relâchez le pad tactile, la dernière position que vous avez touchée sur le pad est maintenue : la LED du pad correspondant à cette position ainsi que le bouton SHIFT s'allument et le son est maintenu.

Pour couper le son maintenu, appuyez à nouveau sur le bouton SHIFT: le son s'arrête.

ASTUCE: La position de la LED allumée sur le pad peut varier selon la façon dont vous avez touché le pad tactile.

ASTUCE: Avec certains programmes, le son peut s'arrêter même si vous n'avez pas coupé la fonction de maintien.

Sélection de la source audio

Utilisez le commutateur INPUT SELECT pourCHOISIR I'ENTREE branchee a un micro ou un appeareil audio.

MIC: Le signal du micro branché à l'entrée de micro est sélectionné.

LINE: Le signal de la source audio branchée à l'entrée LINE IN est sélectionné.

ASTUCE: Les signaux d'entrée audio sont envoyés directement à la sortie sauf quand certains programmes sont sélectionnés.

ASTUCE: Pour couper l'entrée audio, vous pouvez soit couper l'appareil audio source, soit régler la commande INPUT VOLUME au minimum.

Régler le volume d'entrée audio

Utilisez la commande INPUT VOLUME pour régler le niveau d'entrée de la source audio.

Envoyez un signal audio à partir de l'appareil source et réglez le niveau en évitant que le moyen de crête (PEAK) ne s'allume en rouge.

Si vous utilisez un micro, reglez la commande MIC TRIM en fonction de la sensibilité du micro afin d'éviter une distorsion du signal audio.

Fonction 'gate arpeggiator

La fonction "Gate Arpeggiator" effectue automatiquement les tapes sur le pad tactile. Le son audible varie selon les réglages "Gate Time" et "Gate Speed".

Utiliser la fonction 'Gate Arpeggiator'

Appuyez sur le bouton GATE ARP. Il clignote et la fonction "Gate Arpeggiator" est activée.

Quand vous touchez le pad tactile, vous entendez le son produit par le tapement automatique du "Gate Arpeggiator".

Une nouvelle pression sur le bouton GATE ARP éteint le bouton et coupe la fonction "Gate Arpeggiator".

Réglage des paramètres 'gate arpeggiator

Il y a deux paramètres "Gate Arpeggiator" : "Gate Time" détermine la durée du son audible et "Gate Speed" détermine la vitesse. Vous pouvez assigner l'un de ces deux paramètres au fader GATE ARP TIME/SPEED. Utilisez le commutateur GATE ARP sur le panneau arrière pour sélectionner le paramètre assigné au fader.

GATE TIME: Le fader détermine la durée du son sous forme de pourcentage. Le réglage de "GATE TIME" sur [H--] (100%) produit un jeu lié (legato). Le réglage [HBO] (0%) coupe le son: vous n'entendez rien même si vous utilisez le pad tactile.

ASTUCE: En réglant le commutateur GATE ARP sur "SPEED" quand "GATE TIME" produit un effet legato ou coupe le son, vous annulez l'effet legato ou la coupure du son.

ASTUCE: L'écran affiche brièvement le réglage sélectionné puis revient à l'affichage du nombre de programme. Vous pouvez aussi appuyer sur le bouton SHIFT pour retrouver immédiatement l'affichage du programme.

GATE SPEED: Le fader détermine l'intervalle (la vitesse) de production du son. Avec un réglage 1, le son est audible à intervalles d'une noire. Avec un réglage 0,5, le son est audible à intervalles d'une croche.

ASTUCE: L'écran affiche brièvement le réglage sélectionné puis revient à l'affichage du numéro de pro

gramme. Vous pouvez aussi appuyer sur le bouton SHIFT pour retrouver immédiatement l'affichage du programme.

Sélection de la gamme (SCALE)

Voici comment spécifier la gamme assignée au pad tactile.

1. Appuyez sur le bouton SCALE.

1. Tournez la commande PROGRAM/BPM pour choisir la gamme voulue (→ p.99 SCALE LIST).

ASTUCE: L'écran affiche brièvement le réglage sélectionné puis revient à l'affichage du nombre de programme. Vous pouvez aussi appuyer sur le bouton SHIFT pour retrouver immédiatement l'affichage du programme.

Sélection de la tonique (KEY)

Vous pouvez spécifier la tonique de la gamme.

1. Appuyez sur le bouton KEY.

1. Tournez la commande PROGRAM/BPM pour désirer la tonique voulue.

$$ \mathrm{C} 4 = \boxed{\begin{array}{c c} \hline \text{} \ \hline \end{array}} \quad \mathrm{C} 4 = \boxed{\begin{array}{c c} \hline \text{} \ \hline \end{array}} $$

$$ C 3 = \left[ \begin{array}{l l} \overline {{\mathbf {E}}} _ {-} & \end{array} \right] \quad C 5 = \left[ \begin{array}{l l} \overline {{\mathbf {E}}} _ {-} & \end{array} \right] $$

ASTUCE: L'écran affiche brièvement le réglage sélectionné puis revient à l'affichage du nombre de programme. Vous pouvez aussi appuyer sur le bouton SHIFT pour retrouver immédiatement l'affichage du programme.

Sélection de la tessiture (NOTE RANGE)

Voici comment spécifier la tessiture assignée au pad tactile.

1. Maintenez le bouton SHIFT enfoncé et appuyez sur le bouton SCALE (NOTE RANGE).

1. Sélectionnez la tessiture.

Prog: La tessiture est déterminée par le programme choisi.

1~4 octaves: La tessiture est de 1~4 octaves.

FULL: La tessiture maximum est utilisé.

ASTUCE: Selon les réglages KEY et NOTE RANGE, il peut arriver que l'instrument reste muet ou génère du bruit.

ASTUCE: La tessiture "FULL" varie selon le programme.

ASTUCE: L'écran affiche brièvement le réglage sélectionné puis revient à l'affichage du nombre de programme. Vous pouvez aussi appuyer sur le bouton SHIFT pour retrouver immédiatement l'affichage du programme.

Réglage du BPM

Qu'est-ce que le BPM?

BPM (Beats Per Minute) est le tempo du morceau exprimé sous la forme du nombre de temps (noires) par minute. Plus la valeur du BPM est élevée, plus le tempo est rapide.

Affichage du BPM

Quand vous mettez le KAOSSILATOR PRO sous tension, le BPM est réglé sur 120,0. Si l'afficheur indique le nombre du programme actuellement sélectionné, appuyez sur le commande PROGRAM/BPM pour passer à l'affichage du BPM.

ASTUCE: Si l'horloge est réglée sur la synchronisation externe, "Ext" sera affiché et vous ne pourrez pas spécifier la valeur du BPM.

Réglage manuel du BPM

1. Si l'afficheur indique le numéro du programme actuellement sélectionné, appuyez sur le commande PROGRAM/BPM pour passer à l'affichage du BPM.
2. Utilisez le commande PROGRAM/BPM pour régler la valeur du BPM par incréments

de 0,1. En tournant le commande PROGRAM/BPM tout en maintenant la bouton SHIFT enfoncée, vous pourrez régler la partie entière de la valeur par incréments de 1.

Régler la valeur BPM avec 'tap tempo

Si vous ne connaissiez pas la valeur BPM d'un morceau, vous pouvez la déterminer en appuyant sur le bouton TAP TEMPO selon la pulsation du morceau.

1. Appuyez au moins trois fois sur le bouton TAP TEMPO en suivant la pulsation du morceau. Le KAOSSILATOR PRO détecte la vitesse à laquelle vous appuyez sur le bouton. Il affiche la valeur BPM correspondante à l'écran et l'adopte.

ASTUCE: Vous ne pouvez pas utiliser la fonction "Tap Tempo" si le KAOSSILATOR PRO est synchronisé via MIDI par un appareil MIDI externe.

Synchronisation MIDI

Il est possible de synchroniser le BPM du KAOSSILATOR PRO avec le signal d'horloge MIDI d'un appareil externe. Reliez la prise MIDI OUT de votre appareil MIDI externe (un séquenceur réglé pour transmettre des messages d'horloge MIDI, par exemple) à l'entrée MIDI IN du KAOSSILATOR PRO.

ASTUCE: Cette fonction ne synchronise pas les données de séquence avec les motifs rythmiques du KAOSSILATOR PRO. Si vous voulez synchroniser les données de séquence avec les motifs rythmiques internes du KAOSSILATOR PRO, vous pouvez soit insérer un message d'activation du pad tactile au début de chaque mesure de votre séquence, soit toucher le pad tactile au début de chaque phrase du KAOSSILATOR PRO pour lancer le motif.

ASTUCE: Pour que le KAOSSILATOR PRO reçoive des messages de synchronisation et d'activation du pad tactile, passez à la section Réglages MIDI (→p. 43) et sélectionnez "Filtrer les messages MIDI" (→p. 44) pour activer la réception de ces messages.

Sauvegarde des réglages dans une mémoire de programme

Les boutons PROGRAM MEMORY (mémoires de programmes) vous permettent de sauvegarder et reproduire instantanément huit de

vos programmes favoris sur votre KAOSSILATOR PRO.

Données sauvegardées

-Programme - Gamme - Tonique - Tessiture

Sauvegarde

1. Effectuez tous les réglages voulus sur le KAOSSILATOR PRO.
2. Appuyez sur le bouton WRITE.

Le bouton PROGRAM MEMORY et le bouton WRITE clignotent.

1. Appuyez sur le bouton PROGRAM MEMORY correspondant à la mémoire voulue comme destination des réglages. Les réglages sont sauvegardés puis le KAOSSILATOR PRO affiche le programme. Ne mettez jamais l'instrument hors tension durant la sauvegarde de données. Cela risque de corrompre les données.

Rappel des réglages

1. Appuyez sur l'un des boutons PROGRAM MEMORY 1~8 pour rappeler les réglages mémorisés sous cette touche.

ASTUCE : Vous pouvez changer le contenu d'une mémoire sélectionnée d'une pression sur un bouton PROGRAM MEMORY (→ p. 37).

Enregistrement en boucle

Vous pouvez enregistrer une phrase par enregistrements successifs avec différents sons ou signaux audio externes. Chacune des 4 banques peut accueillir une phrase comptant jusqu'à 4 mesures.

ASTUCE: Les phrases enregistrées sont perdues à la mise hors tension. Pour conserver vos phrases, sauvegardez-les sur carte SD (→p.39) avant de couper l'alimentation. Vous pouvez aussi les sauvegarder avec "KAOSSILATOR PRO Editor".

ASTUCE: Il est impossible de lancer une reproduction normale juste après l'enregistrement. Il faut attendre que le bouton LOOP RECORDER BANK clignotant cesse de clignoter pour lancer la reproduction.

Enregistrement

Enregistrement mélangeant sons internes et signaux audio externes

1. Appuyez sur le bouton REC. Les boutons LOOP RECORDER BANK et REC clignotent: le KAOSSILATOR PRO est prêt pour l'enregistrement.
2. Appuyez sur le bouton LOOP RECORDER BANK que vous pouvez utiliser pour l'enregistrement: ce bouton s'allume et l'enregistrement démarre.
3. Pour arrêter l'enregistrement, appuyez sur le bouton LOOP RECORDER BANK: l'enregistrement cesse et le KAOSSILATOR PROonne en mode de reproduction.
4. Pour recommencer l'enregistrement, appuyez de nouveau sur le bouton LOOP RECORDER BANK.
5. Si vous appuyez sur le bouton REC, ce dernier s'éteint et vous quittez le mode d'enregistrement.

ASTUCE : Si vous appuyez sur le bouton REC durant l'enregistrement, le bouton s'éteint et l'enregistrement s'arrête. Le bouton LOOP REORDER BANK passe de l'enregistrement à la reproduction.

Enregistrement avec les programmes internes

Voulez créer enregistrer des phrases rhythmiques ou de basse avec les sons des programmes internes du KAOSSILATOR PRO. Ces enregistrements peuvent vous aider à préparer un concert ou servir de guides pour vos exercices.

1. Maintenez le bouton LOOP RECORDER BANK correspondant à la banque voulue enfoncé et jouez sur le pad tactile.
2. Pour arrêter l'enregistrement, relâchez le bouton LOOP RECORDER BANK. Quand vous relâchez le bouton, la banque passe en mode de reproduction.
3. Pour ajouter un nouvel enregistrement à la phrase, maintenez le bouton LOOP RECODER BANK enfoncé à l'endroit voulu et jouez sur le pad tactile.

Enregistrement d'une source audio

1. Maintenez le bouton LOOP RECORDER BANK correspondant à la banque voulue en

foncé et appuyez sur le bouton REC. La source audio est enregistrée tant que vous maintenez le bouton REC, enforcé.

1. Pour arrêter l'enregistrement, relâchez le bouton REC. Quand vous relâchez le bouton, la banque passe en mode de reproduction.
2. Pour ajouter un nouvel enregistrement à la banque, maintenez le bouton LOOP RECORDER BANK enforcé et appuyez sur le bouton REC à l'endroit voulu.

ASTUCE: En maintenant le bouton LOOP REORDER BANK enfoncé et en appuyant de façon saccadée sur le bouton REC, vous pouvez "trancher" ("slice") le signal audio enregistré.

Réglage de la longueur de la phrase à enregistrer

1. Maintenez le bouton SHIFT enfoncé et appuyez sur l'un des boutons LOOP RECORDER BANK.
2. Appuyez sur le bouton LOOP RECORDER BANK de la banque contenant la phrase dont vous voulez changer la longueur. Le bouton LOOP RECORDER BANK sélectionné clignote en rouge.

ASTUCE: Pour annuler votre choix, appuyez une fois de plus sur le même bouton LOOP RECORDER BANK.

1. Actionnez la commande PROGRAM/BPM pour régler la longueur de la phrase. La longueur de la phrase est exprimée en nombre de noires.
2. Appuyez sur le bouton SHIFT pour retourner à l'affichage du programme.

Longueur de la phrase	Affichage
4 mesures	L 15
2 mesures	L 8
1 mesure	L 4
Blanche	L 2
Noire	L 1
Croche	L H
Double croche	L 9
Triple croche	L o
Quadruple croche	L h

ASTUCE: La longueur maximum de la phrase dépend de la valeur BPM que vous avezcision. La longueur

maximum est de 16 temps si le réglage BPM est égal ou supérieur à 108,5, de 8 temps si le réglage BPM est inférieur à 108,5, de 4 temps si le réglage BPM est inférieur à 54,3 et de 2 temps si le réglage BPM est inférieur à 27,2.

ASTUCE: Le réglage de longueur que vous sélectionnez ici est perdu à la mise hors tension.

ASTUCE: Si un bouton LOOP RECORDER BANK clignote en orange ou vert quand vous maintenez le bouton SHIFT enfoncé et appuyez sur ce bouton LOOP RECORDER BANK, cela signifie que la banque n'a pas encore fini de traiter les données après enregistrement. Il est alors impossible de modifier la longueur de la phrase. Attendez que le bouton LOOP RECORDER BANK cesse de clignoter et reste allumé pour changer la phrase.

Reproduction d'une phrase

Appuyez sur le bouton LOOP RECORDER BANK correspondant à la phrase voulue pour la production. Pour arrêter la reproduction, appuyez à nouveau sur ce bouton LOOP RECORDER BANK.

ASTUCE : Si vous lancez la reproduction quand toutes les banques sont à l'arrêt, la phrase démarre à partir du début. Si la reproduction d'une phrase (banque) est en cours, la nouvelle phrase démarre à la position atteinte par la phrase reproduite, conformément à la synchronisation permanente de toutes les banques.

Réglage du volume de reproduction de la phrase

1. Maintenez le bouton SHIFT enfoncé et appuyez sur l'un des boutons LOOP RECORDER BANK. Le pad tactile affiche une barre de réglage pour les boutons LOOP RECORDER BANK.
2. Touchez le pad tactile pour régler le volume de reproduction de chaque banque LOOP RECORDER BANK.
3. Appuyez sur le bouton SHIFT pour retourner à l'affichage du programme.

Changer la longueur d'une phrase

Vous pouvez raccourcir une phrase pour la mesure en boucle ou allonger une phrase trop courte.

Changez la longueur d’une phrase enregistrée en suivant les explications de la section "Réglage de la longueur de la phrase à enregistrer" ( p.34).

Si vous raccourcissez la durée de reproduction, la phrase est reproduite en boucle selon la durée spécifique.

Si vous augmentez la durée de reproduction, la phrase est reproduite en boucle conformément à la durée spécifique. Voici un exemple : Entrez "L4" (un mesure) et enregistrez une phrase rythmique. Réglez ensuite la longueur de la phrase sur "L16" (4 mesures) et enregistrez une phrase mélodique.

ASTUCE: Si vous avez raccourci la durée de reproduction, vous pouvez toujours retrouver la longueur originale. Par contre, si vous enregistrez de nouvelles données ou effacez des données de la phrase raccourcie, la phrase modifiée adopte la longueur en vigueur, ce qui signifie que vous perdez les données (et la longueur) originales de la phrase.

Réglage BPM pour l'enregistrement en boucle

La valeur BPM détermine les paramètres suivants lors de l'enregistrement en boucle:

Vitesse de reproduction de la phrase Durée d'enregistrement de la phrase

Si vous changez la valeur BPM, ce changement modifie la vitesse de reproduction lors de l'enregistrement d'une phrase et est donc enregistré.

La longueur maximale de la phrase dépend de la valeur BPM que vous avez choisie. Si vous changez la valeur BPM lors d'un enregistrement en boucle, la phrase ajoutée risque d'être tronquée ou, au contraire, allongée par un silence.

De plus, le changement de la valeur BPM dans les cas suivants affecte aussi l'enregistrement de phrase :

• Vous avez changé la valeur BPM et enregistré AVANT de revenir au début de la phrase.
• Vous avez changé la valeur BPM après l'enregistrement mais AVANT de revenir au début de la phrase.

Durant la reproduction de phrase, le KAOS-SILATOR PRO gère le réglage BPM sur base d'un cycle de reproduction (durée entre le début de la reproduction et le retour au début de la phrase).

Pour éviter que votre boucle n'affiche des changements inattendus de vitesse d'enregistrement ou de durée d'enregistrement suite à un changement de la valeur BPM, attendez

que la reproduction revienne au début de la phrase pour lancer l'enregistrement. De plus, ne changez pas la valeur BPM après un enregistrement tant que la reproduction n'est pas revenue au début de la phrase.

Effacer une phrase

Vous pouvez effacer le contenu de la phrase sélectionnée. Cette opération peut être effectuée durant la reproduction d'une autre phrase.

Effacer une phrase

Vous pouvez effacer une phrase entière. Vous pouvez effacer une phrase durant la reproduction d'une autre phrase.

1. Appuyez sur le bouton ERASE LOOP. Il clignote.

1. Appuyez sur le bouton LOOP RECORDER BANK de la phrase à effacer pour lancer l'opération.

ASTUCE: Vous pouvez effacer le contenu de plusieurs banques simultanément.

ASTUCE: La durée de l'effacement correspond à la durée de la phrase.

Quand la phrase est effacée, le bouton LOOP RECORDER BANK s'allume en orange.

1. Quand vous avez fini d'effacer des phrases, appuyez sur le bouton ERASE LOOP pour qu'il s'éteigne.

ASTUCE : Vous pouvez appuyer sur le bouton ERASE LOOP après avoir effectué les opérations 1 et 2 pour repasser en mode de fonctionnement normal tout en poursuivant l'effacement de la phrase. Le bouton LOOP RECORDER BANK clignote en rouge tant que des données sont effacées.

Effacer une partie de phrase

Vous pouvez effacer une partie spécifique de la phrase sélectionnée.

Lancez la reproduction de la phrase puis maintenez le bouton LOOP RECORDER BANK enfoncé et appuyez sur le bouton ERASE LOOP à l'endroit voulu. Les données sont effacées tant que vous maintenez le bouton ERASE LOOP enfoncé.

ASTUCE: Pour effacer une phrase lors du début, arrêtez la reproduction de toutes les phrases. Maintenez le bouton LOOP RECORDER BANK correspondant à la phrase à effacer enfoncé et appuyez sur le bouton ERASE LOOP.

ASTUCE: En jouant sur le pad tactile durant l'effacement, vous pouvez replacer les données d'une partie spécifique de la phrase.

Initialiser une phrase

Vous pouvez supprimer une phrase et ramener la banque LOOP RECORDER BANK à son état initial.

1. Maintenez le bouton SHIFT enfoncé et appuyez sur le bouton ERASE LOOP.

1. Appuyez sur le bouton LOOP RECORDER BANK correspondant à la banque à initialiser.
2. Appuyez sur le bouton WRITE pour lancer l'initialisation de la banque LOOP RECODER BANK. Quand la banque est initialisée, l'affichage du programme réapparait.

ASTUCE : À l'exception du signal d'entrée audio, le KAOSSILATOR PRO ne produit aucun son durant la suppression d'une phrase.

Réglages de fonctions

Ces réglages vous permettent de formater une carte SD et de sauvegarder ou charger vos bouches.

ASTUCE : Durant les réglages de fonctions, le programme sélectionné est inaudible.

Réglage des fonctions

1. Appuyez sur l'un des boutons PROGRAM MEMORY 1~8, tout en maintenant le bouton SHIFT enfoncé.

PROGRAM MEMORY
CARD	LOAD	SAVE	MDI	PAD LED	UTILITY	USB	EXT_CTRL
1	2	3	4	5	6	7	8

1. Utilisez le commande PROGRAM/BPM pour sélectionner un sous-paramètre.
2. Appuyez sur le commande PROGRAM/BPM pour afficher les valeurs disponibles pour ce paramètre.
3. Utilisez le commande PROGRAM/BPM pour sélectionner une valeur.
4. Appuyez sur la bouton TAP TEMPO (allumée en orange) pour revenir à la liste des paramètres. Repétez les étapes 2~5 pour éoperator les paramètres supplémentaires.
5. Vous pourrez alors appuyer sur la bouton WRITE (clignotante) pour sauvegarder les réglages effectués, ou appuyer sur la bouton SHIFT pour quitter les réglages sans les sauvegarder.

ASTUCE : Quand la bouton TAP TEMPO est allumée en orange, vous pouvez appuyer dessus pour revenir à la page précédente.

Description des fonctions

[1] CARD

Affiche des informations sur la carte SD ou formate la carte (→ p.38 : Utilisation d'une carte SD).

[2] LOAD

Charge les données de la carte SD dans le KAOSSILATOR PRO ( p.40 : Chargement d'une carte SD).

[3] SAVE

Sauvegarde les données du KAOSSILATOR PRO sur la carte SD (→ p. 39 Sauvegarde sur carte SD).

[4] MIDI

Données aux paramètres MIDI (→ p. 43 : Fonctions MIDI).

[6] PAD LED

Prog: Active/coupe la fonction affichant le nom de programme avec les LED du pad tactile lors d'un changement de programme.

ILLU: Détermine le comportement des LED du pad quand vous ne touchez pas le pad tactile durant un certain temps.

"off": Il n'y a pas d'illumination.

"Char": Un texte défile. Vous pouvez utiliser le logiciel d'édition pour modifier ce texte.

"TYP.1~8": L'illumination varie en permanence, selon différents motifs.

"TYP. C": Les motifs d'illumination TYP.1~TYP.8 se succèdent automatiquement.

ASTUCE: Il n'y a pas d'illumination quand la fonction de maintien est active ou durant les réglages de fonctions.

ASTUCE: Vous pouvez télécharger "KAOSSILATOR PRO Editor" du site Internet Korg. (http://www.korg.com)

Scrl: Détermine la vitesse de défilé du texte. Ce paramètre règle la vitesse de défilé du texte. Vous avez le choix entre les vitesses lente, moyenne et rapide.

ASTUCE: Il est impossible de changer la vitesse d'illumination.

[6] UTILITY

Permet de régler la correction du pad tactile,

de charger des programmes ou de régler la fonction BPM SYNC de l'enregistreur de boucle.

PrLd: Sélectionne les données à charger de la mémoire de programme.

"PrNo." Seul le programme est chargé.

"ALL. P": Tous les réglages sauvegardés dans la mémoire ("Program", "Scale", "Key", "Note Range") sont chargés.

Crt: Active/coupe la correction du pad tactile.

SYNC: Détermine si l'enregistreur de boucle est synchronisé avec la valeur BPM.

Si cette fonction est activée, l'enregistreur de boucle est synchronisé avec la valeur BPM mais le son peut être interrompu au début de la phrase. Si cette fonction est coupée, l'enregistreur de boucle n'est pas synchronisé avec la valeur BPM mais il n'y a pas d'interruption du son. Cependant, si vous changez la longueur de la phrase ou le réglage BPM, l'enregistreur se compte automatiquement comme si la fonction SYNC était activée.

ASTUCE: Quand la fonction BPM SYNC est coupée, le bouton TAP TEMPO clignote en vert. Quand la fonction BPM SYNC est activée, le bouton TAP TEMPO clignote en rouge.

Pour pouvoir fonctionner sans la synchro (fonction SYNC coupée), il faut soit commencer juste après la mise sous tension du KAOSsILATOR PRO, soit initialiser toutes les banques puis désirer une longueur identique pour toutes les phrases avant l'enregistrement. Même si la fonction SYNC s'active automatiquement, elle ne change pas le réglage SYNC. Il suffit donc de mettre le KAOSsILATOR PRO hors tension puis à nouveau sous tension pour couper la synchronisation.

Veuillez brancher le KAOSSILATORPRO à un ordinateur et lui ajouter des données sur la carte SD via USB. Pour en savoir davantage, voyez "Accès à la carte SD à partir de l'ordinateur" (→p.40).

Cette fonction permet d'utiliser le KAOSSILATOR PRO comme contrôleur MIDI.

Vous pouvez assigner des messages MIDI aux différentes commandes avec le logiciel "KAOSSILATOR PRO Editor" ("Utilisation du

KAOSSILATOR PRO comme contrôleur MIDI" (→ p.45)

ASTUCE: Vous pouvez télécharger "KAOSSILATOR PRO Editor" du site Internet Korg. (http://www.korg.com)

Utilisation d'une carte SD

Veuillez utiliser une carte SD pour sauvegarder ou charger des données internes.

Les fichiers audio (de format WAV ou AIFF) créés sur ordinateur peuvent également être chargés.

Avant d'utiliser la carte SD, il faut la formater sur le KAOSILLATOR PRO. N'utilise pas tout ordinateur ou appareil photo numérique pour formater (initialiser) la carte que vous avez l'intention d'utiliser avec le KAOSILLATOR PRO. Si la carte a été formatée sur un autre appareil, elle risque de ne pas fonctionner correctement avec le KAOSILLATOR PRO.

ASTUCE: La carte SD n'est pas incluse. Elle doit être achetée séparément.

ASTUCE: Le KAOSSILATOR PRO accepte des cartes SD d'une capacité allant jusqu'à 2GB.

ASTUCE: Le KAOSILLATOR PRO ne reconnaît pas les cartes SDHC et SDXC.

À propos de la protection d'écriture sur une carte SD

Les cartes SD ont un taquet de protection qui empêche l'effacement accidentel des données. Si vous mettez le taquet sur la position de protection, il sera impossible d'écrire ou d'effacer des données sur la carte ou de la formater. Si vous nevez sauvegarder sur la carte des données éditées, remettez le taquet sur sa position d'origine sans protection.

Maniement des cartes SD

Veuillez lire attentivement et respecter les instructions relatives à votre carte SD.

Formatez Your carte SD avec le KAOSILLATOR PRO avant de l'utiliser. Si vous utilisez une carte SD formatée avec un autre appareil, elle risque d'être inutilisable ou d'empêcher l'accès aux paramètres des fonctions. Dans ce cas, vous pouvez être invité à formater la carte.

Insertion d'une carte SD

Orientez la carte SD correctement et insérez-la dans la fente jusqu'à ce qu'un clic se produise. Insérez la carte en vérifiant qu'elle est correctement orientée. Les contacts en or doivent être orientés vers le bas et le coin "écorné" se situer à sa droite.

Extraction d'une carte SD

Appuyez sur la carte SD pour l'enfoncer jusqu'à ce qu'elle s'éjecte avec un déclic. Tirez ensuite sur la carte pour l'extraire.

Vérifier la capacité totale de la carte

Vous pouvez vérifier la capacité totale de la carte SD.

1. Appuyez sur le bouton PROGRAM MEMORY 1 (CARD) tout en maintenant la bouton SHIFT enfonnée.
2. Utilisez le commande PROGRAM/BPM pour sélectionner "InFo" (capacité de la carte).

1. Appuyez sur le commande PROGRAM/BPM pour afficher la capacité totale de la carte.

Appuyez sur le bouton TAP TEMPO (allumé en orange) pour revenir à la sélection d'un autre paramètre ou appuyez sur le bouton SHIFT pour revenir au mode de fonctionnement normal.

Vérifier la capacité résiduelle de la carte

Vous pouvez vérifier la capacité résiduelle de la carte SD.

1. Appuyez sur le bouton PROGRAM MEMORY 1 (CARD) tout en maintenant la bouton SHIFT enfoncée.
2. Utilisez le commande PROGRAM/BPM pour sélectionner "FrEE" (capacité restante de la carte).

1. Appuyez sur le commande PROGRAM/BPM pour afficher la capacité restante de la carte.

Appuyez sur le bouton TAP TEMPO (allumée en orange) pour revenir à la sélection d'un autre paramètre ou appuyez sur le bouton SHIFT pour revenir au mode de fonctionnement normal.

Formater une carte SD

Avant d'utiliser une carte SD, il faut la formater sur le KAOSSILATOR PRO. La carte risque de ne pas fonctionner si elle a été formatée sur un autre appareil. Toutes les données de la carte sont perdues lorsque vous la formatez.

1. Appuyez sur le bouton PROGRAM MEMORY 1 (CARD) tout en maintenant la bouton SHIFT enfoncée.
2. Utilisez le commande PROGRAM/BPM pour sélectionner "ForM" (formatage de la carte).

1. Appuyez sur le commande PROGRAM/BPM pour afficher (No.)
2. Utilisez le commande PROGRAM/BPM pour sélectionner (Yes) et appuyez de nouveau sur le commande PROGRAM/BPM

pour formater la carte. Lorsque le formatage est terminé, l'afficheur indiquera [End] Appuyez sur la bouton TAP TEMPO (allumée en orange) pour revenir à la sélection d'un autre paramètre ou appuyez sur la bouton SHIFT pour revenir au mode de fonctionnement normal.

Ne coupez jamais l'alimentation et n'extrayez jamais la carte SD durant son formatage. Cela peut rendre la carte SD inutilisable. En cas de problème avec une carte SD, l'écran affiche "Err" (erreur).

Sauvegarde sur carte SD

Vous pouvez sauvegarder des boucles, le contenu de mémoires de programme et tous vos réglages sur carte SD.

1. Maintenez le bouton SHIFT enfoncé et appuyez sur le bouton PROGRAM MEMORY 3 (SAVE).
2. Sélectionnez le type de données à sauvegarder avec la commande PROGRAM/BPM

L a P.R.~L a P.d	Données de boucles
P r o g	Contenu d'une mémoire de programme
L L a b	Fichier de réglages MIDI, Pad LED et Utility
R L L	Les données "LoP.A"~"LoP.D", "Prog" et "GLOB" rassemblées dans un seul fichie

1. Appuyez sur la commande PROGRAM/BPM. L'écran affiche les nombres de fichiers (0~9 ou 0~99 pour les boucles) pouvant être sauvégardés. Sélectionnez le nombre de fichier dans lequel vous VOULEZ sauvégarder vos données avec la commande PROGRAM/BPM.

-/-	Ajout d'un nouveau fjichier.
[1]	Les données replacent celles d'un fjichier (ici, il s'agit du fjichier 1).
[---]	Il existe un fjichier ou un dossier portant le même nom qui ne peut pas être remplacé.

1. Pour effectuer la sauvegarde, appuyez sur la commande PROGRAM/BPM puis utilisez cette commande pour sélectionner Yes

(Yes) et appuyez à nouveau sur la commande PROGRAM/BPM. L'écran affiche [E n d] (End) quand la sauvegarde est terminée. Appuyez sur le bouton SHIFT pour retourner à l'affiche du programme.

Ne coupez jamais l'alimentation et n'extrayez jamais la carte SD durant la sauvegarde de données. Cela peut rendre la carte SD inutilisable.

ASTUCE: Si la carte SD est protégée, l'écran affiche "Prct" et la sauvegarde est impossible. Extrayez la carte, coupez la protection et recommencez l'opération.

Chargement d'une carte SD

Voici comment charger des données d'une carte SD.

1. Maintenez le bouton SHIFT enfoncé et appuyez sur le bouton PROGRAM MEMORY 2 (LOAD).
2. Utilisez la commande PROGRAM/BPM pour sélectionner le type de données à charger.

La P.R.~La P.d	Données de boucles
S nd R~S nd d	Fichier WAV ou AIFF
Pro g	Contenu d'une mémoire de programme
G L o b	Fichier de réglages MIDI, Pad LED et Utility
R L L	Les données "LoP.A"~"LoP.D", "Prog" et "GLib" rasssemblées dans un seul fischier

1. Appuyez sur la commande PROGRAM/BPM. L'écran affiche les numéros de fichiers (0~9 ou 0~99) pouvant être chargés. Choisissez le numéro de fichier à charger avec la commande PROGRAM/BPM. ASTUCE: Pour les fichiers WAV et AIFF, le KAOSSI-LATOR PRO ne reconnaît que les fichiers dont le nom est constitué de deux chiffres suivis d'une extension comme "00. wav" ou "99. aif". Si des fichiers. wav et. aif ont le même numéro, le fichier WAVE a priorité.
2. Appuyez sur la commande PROGRAM/BPM puis sélectionnez (Yes) avec cette commande. Appuyez ensuite à nouveau sur la commande PROGRAM/BPM pour charger les données. L'écran affiche (End) quand

le chargement est terminé. Appuyez sur le bouton SHIFT pour retourner à l'affichage du programme.

Accès à la carte SD à partir de l'ordinateur

Vous pouvez brancher la prise USB du KAOSSILATOR PRO à votre ordinateur pour copier des données de réglages ou de boucles de la carte SD sur ordinateur (archivage).

ASTUCE : Si vous appuyez sur le bouton SHIFT en mode USB, vous retrouverez l'affichage du numéro de programme et le KAOSSILATOR PRO fonctionne alors comme un synthétiseur. Si vous appuyez sur le bouton SHIFT en cours de communication, un avertissement apparait et il est impossible de quitter le mode USB.

N'utilisez pas votre ordinateur ou appareil photo numérique pour formater (initialiser) la carte que vous avez l'intention d'utiliser avec le KAOSILLATOR PRO. Effectuez le formatage avec le KAOSILLATOR PRO. Si la carte a été formée sur un autre appareil, elle risque de ne pas fonctionner correctement avec le KAOSILLATOR PRO.

Connexion USB

En reliant directement la prise USB du KAOS-SILATOR PRO à un ordinateur, vous pouvez gérer sur ordinateur les données de la carte insérée dans le KAOS-SILATOR PRO.

La procédure diffère en fonction du système d'exploitation de votre ordinateur.

Utilisateurs de windows

Avant de continuer, mettez votre ordinateur sous tension et lancez le système.

1. Utilisez un cordon USB pour raccorder le KAOSSILATOR PRO à votre ordinateur. Branchez la fiche du cordon USB raccordé à votre ordinateur sur la prise USB du KAOSSILATOR PRO. Assurez-vous que la fiche est correctement orientée et insérez-la complètement. ASTUCE: Quand vous raccordez pour la première fois le KAOSSILATOR PRO, le pilote d'appareil Windows standard est automatiquement installé.
2. Le nom de la carte insérée dans la fente apparaitra sur l'écran de votre ordinateur.
3. Appuyez sur le bouton PROGRAM MEMORY 7 (USB) tout en maintenant le bouton SHIFT enfoncé. L'afficheur indiquera "rdy".

Le contenu de la carte du KAOSSILATOR PRO ne sera pas visible sur votre ordinateur tant que vous n'aurez pas exécuté "USB Storage Mode".

À partir de ce moment et jusqu'à ce que vous ayez terminé l'étape 5, vous ne devrez pas débrancher le cordon USB, ni enlever la carte de la fente ni mettre votre ordinateur sous/hors tension. Vous risqueriez ainsi d'endommager les données.

1. Pour examiner le contenu de la carte KAOSSILATOR PRO, ouvrez le disque ajouté à votre ordinateur à l'étape 2.

Copiez les données souhaitées dans votre ordinateur. Vous pouvez également copier les données de votre ordinateur dans la carte.

1. Quittez le mode USB.

Dans Explorer ou Mon ordinateur, cliquez avec le bouton droit de la souris sur l'icône "Disque amovible" et choisissez "Enlever". Puis, appuyez sur le bouton SHIFT du KAOSSILATOR PRO pour quitter le mode USB.

Quand vous êtes prêt à débrancher le KAOSSILATOR PRO de l'ordinateur, vous devez commencer par quitter le mode USB, puis débrancher le cordon USB.

Utilisateurs de Macintosh (Mac OSX 10.4 ou plus récent)

1. Utilisez un cordon USB pour raccorder le KAOSSILATOR PRO à votre ordinateur.

Branchez la fiche du cordon USB sur la prise USB du KAOSSILATOR PRO.

Assurez-vous que la fiche est correctement orientée et insérez-la complètement.

1. Appuyez sur le bouton PROGRAM MEMORY 7 (USB) tout en maintenant la bouton SHIFT enfoncée. L'afficheur indiquera "busy".

1. Le nom de la carte insérée dans la fente apparaitra sur l'écran de votre ordinateur.

Tant que le nom est affiché, vous ne devrez pas débrancher le cordon USB, ni enlever la carte de la fente ni mesurer votre ordinateur sous/hors tension. Vous risqueriez d'endommager les données.

1. Pour examiner le contenu de la carte KAOSSILATOR PRO, ouvre le disque ajouté à votre ordinateur à l'étape 2.

Copiez les données souhaitées dans votre ordinateur. Vous pouvez aussi copier des données de votre ordinateur dans la carte.

1. Quand vous êtes prêt à débrancher le KAOSSILATOR PRO, glissez-déposez l'icône du disque dans la corbeille.

Appuyez ensuite sur le bouton SHIFT du KAOSSILATOR PRO pour quitter le mode USB.

Quand you ees pret a debrancher le KAOSILATOR PRO, you nevez quitter le mode USB avant de brancher le cordon USB.

Les fichiers et dossiers suivants seront créés dans le répertoire racine de la carte.

Fichiers que vous pouvez sauvegarder

Données LOOP REC	00-99.KOS
Données GLOBAL	0-9.KOG
Réglages PROGRAM MÉO-RY	0-9.KOP
Toutes données	0-9.KOA

Fichiers que vous pouvez charger

Données LOOP REC	00- 99.KOS
	00- 99.WAV
	00-99.AIF
Données GLOBAL	0-9.KOG
Réglages PROGRAM MEMORY	0-9.KOP
Toutes données	0-9.KOA

ASTUCE: Si un fichier nommé "0. KOA" existe dans la carte, ce fichier sera automatiquement chargé au démarrage du KAOSILLATOR PRO.

ASTUCE: Les fichiers WAVE ou AIFF pouvant être chargés doivent être des fichiers mono ou stéréo de format PCM linéaire à 8/16 bits. La résolution de tous les fichiers est ramenée à 16 bits, que ce soit en supprimant des bits ou en remplaçant les bits manquants par des zéros. Les fichiers doivent se trouver dans le dossier principal de la carte SD.

ASTUCE: Comme les fichiers WAVE et AIFF ne contiennent pas les données de tempo ou de longueur nécessaires pour la reproduction sur le KAOSSILATOR PRO, des réglages de tempo et de longueur adéquats sont automatiquement attribués lors du chargement du fichier. Si les données sont trop longues pour la banque, elles sont tronquées. Si les données sont trop courtes pour la banque, la partie manquante est "remplie" par un silence.

Qu'est-ce que le système MIDI?

Le terme MIDI vient de l'anglais Musical Instrument Digital Interface (interface numérique pour instruments de musique) et il s'agit d'une norme internationale permettant l'échange d'informations variées liées à l'interaction entre des instruments de musique électroniques et des ordinateurs.

Le tableau d'équipement MIDI est conçu pour vous permettre de comparer les messages MIDI pouvant être transmis et reçus par différents appareils. Si vous voulez utiliser deux appareils MIDI, consultez leur tableau d'équipement MIDI pour savoir quels messages ils reconnaissent tous les deux. Vous pouvez télécharger le tableau d'équipement MIDI ("MIDI Implementation Chart") du KAOSSILATOR PRO sur le site Internet de Korg. (http://www.korg.com)

• Pour en savoir plus sur les fonctions MIDI, consultez ce tableau d'équipement MIDI. Pour vous procurer le tableau d'équipement MIDI, consultez votre revendeur ou distributeur Korg.

Liaisons MIDI

Des câbles MIDI disponibles dans le commerce sont utilisés pour transmettre et recevoir des messages MIDI. Raccordez ces câbles entre les bornes MIDI du KAOSSILATOR PRO et les bornes MIDI de l'appareil MIDI externe avec lequel vous souhaitez échanger des données.

Borne MIDI IN: Cette borne permet de recevoir des messages MIDI provenant d'un autre appareil MIDI. Pour ce faire, raccordez-la à la borne MIDI OUT du dispositif externe.

Borne MIDI OUT: Cette borne permet de transmettre des messages provenant du KAOSSILATOR PRO. Pour ce faire, raccordez-la à la borne MIDI IN du dispositif externe.

Connexion à l'ordinateur

Vous pouvez utiliser un câble USB pour relier le KAOSSILATOR PRO directement à un ordinateur muni d'une prise USB afin de transmettre ou de recevoir les mêmes messages MIDI que ceux échangés par les prises MIDI.

Pour pouvoir utiliser le logiciel "KAOSSILATOR PRO Editor", il faut brancher le KAOSILLATOR PRO à l'ordinateur via USB.

Ordinateur

ASTUCE: Pour pouvoir établir une connexion USB, le pilote Korg USB-MIDI doit être installé sur votre ordinateur. Téléchargez le pilote Korg USB-MIDI du site Internet de Korg (http://www.korg.com) et installez-le en suivant les instructions fournies avec le pilote.

Réglages MIDI

Le KAOSILLATOR PRO peut être utilisé non seulement comme synthétiseur mais aussi comme contrôleur MIDI en temps réel.

En branchant le KAOSSILATOR PRO à un séquenceur MIDI, vous pouvez enregistrer les séquences de messages MIDI transmis lorsque vous actionnez le pad tactile. Cela vous permet ensuite de reproduire ces opérations sur le pad tactile.

Si vous coupez l'alimentation sans sauvegarder vos réglages, les réglages par défaut sont rétablis et vous perdez le fruit de votre travail.

Réglage du canal MIDI

Voici comment régler le canal MIDI du KAOS-SILATOR PRO.

1. Maintenez le bouton SHIFT enfoncé et appuyez sur le bouton PROGRAM MEMORY 4 (MIDI).
2. Utilisez la commande PROGRAM/BPM pour sélectionner "MSSG" puis appuyez sur la commande PROGRAM/BPM.

1. Utilisez la commande PROGRAM/BPM pour sélectionner "GL. Ch" (canal MIDI global) puis appuyez sur la commande PROGRAM/BPM.

Le canal MIDI sélectionné apparait à l'écran. Changez le canal MIDI avec la commande PROGRAM/BPM. 4. Pour sauvegarder le réglage, appuyez sur le bouton WRITE. Si vous ne pouvez pas sauvegarder le réglage, appuyez sur le bouton SHIFT.

ASTUCE: La norme MIDI propose 16 canaux (1~16) pour transmettre indépendamment des données à plusieurs appareils MIDI. Si l'appareil émetteur transmet les messages via le canal MIDI "1", l'appareil récepteur doit aussi être réglé sur le canal "1" pour recevoir les messages MIDI.

Changer les numéros de commandes de contrôle ou de notes

1. Maintenez le bouton SHIFT enfoncé et appuyez sur le bouton PROGRAM MEMORY 4 (MIDI).
2. Utilisez la commande PROGRAM/BPM pour sélectionner "MSSG" puis appuyez sur la commande PROGRAM/BPM.
3. Utilisez la commande PROGRAM/BPM pour sélectionner le contrôleur (bouton, com

commande, fader etc.) dont l'assignation est à modifier puis appuyez sur la commande PRO-GRAM/BPM.

Transmission/reception de messages de notes

L o P.R.~L o P.d

Boutons LOOP REC BANK

Transmission de commandes de contrôle

Pd.	Opération sur le pad tactile
Pd.y
Pd.t
P.u o L	Volume du programme
G.e.t n	Fader GATE ARP TIME/SPEED/Gate Time
G.e.s P	Fader GATE ARP TIME/SPEED/Gate Speed
G.e.R.P	Bouton GATE ARP

1. Utilisez la commande PROGRAM/BPM pour choisir un numéro de note ou de commande de contrôle (plage: 0~127). Si vous choisissez un numéro de commande de contrôle qui est déjà assigné à un autre contrôleur, le point decimal s'allume. Si vous assignez tout de même ce numéro au contrôleur, ce dernier transmet et reçoit la même commande de contrôle que l'autre contrôleur.
2. Pour sauvegarder le réglage, appuyez sur le bouton WRITE. Si vous ne voulez pas sauvegarder le réglage, appuyez sur le bouton SHIFT.

Filtrer les messages MIDI

1. Maintenez le bouton SHIFT enfoncé et appuyez sur le bouton PROGRAM MEMORY 4 (MIDI).
2. Utilisez la commande PROGRAM/BPM pour sélectionner "FiLt" puis appuyez sur la commande PROGRAM/BPM.

1. Utilisez la commande PROGRAM/BPM pour sélectionner le message MIDI à filtrer puis appuyez sur la commande PROGRAM/BPM.

Voulez filtrer la transmission et la réception de messages [LDC] (clock/horloge),

_rogram (changement de programme), E, note et SysEx.

1. Utilisez la commande PROGRAM/BPM pour filtrer ou laisser passer le message. Vous avez le besoin entre ,5 ("disabled": le message est filtré) ou _ R ("enabled": le message passe). Pour L B C (clock), vous avez le besoin entre _ I (Int), _ I (Ext) et _u t o (Auto).

Int: Le KAOSSILATOR PRO utilise son horloge interne. Optez pour ce réglage si vous voulez utiliser le KAOSSILATOR PRO seul ou comme dispositif maître pour piloter des dispositifs MIDI externes.

E = Ext: Le KAOSSILATOR PRO se synchronise sur le signal d'horloge MIDI venant d'un appareil externe branché à la prise MIDI IN ou USB.

ASTUCE: Quand vous choisissez le réglage "Ext", les messages MIDI reçus via USB ont priorité si l'appareil reçoit des messages via MIDI et via USB.

ASTUCE: Pour savoir comment régler les paramètres de synchronisation sur l'appareil externe, veuillez consulter son mode d'emploi.

(Si des messages d'horloge MIDI arrivent en provenance d'un appareil externe branché à la prise MIDI IN ou USB, le KAOSSILATOR PRO sélectionne automatiquement le réglage "Ext". Tant qu'aucun signal d'horloge MIDI n'est reçu, le KAOSSILATOR PRO utilise le réglage "Int".)

1. Pour sauvegarder le réglage, appuyez sur le bouton WRITE. Si vous ne pouvez pas sauvegarder le réglage, appuyez sur le bouton SHIFT.

Utilisation du KAOSSILATOR PRO comme contrôleur MIDI

En mode External Control, vous pouvez utiliser le KAOSILLATOR PRO comme contrôleur MIDI pour piloter un dispositif MIDI comme un synthétiseur matériel ou logiciel tournant sur ordinateur.

Exemple de connexions en mode External Control

ASTUCE: Pour en savoir plus sur les paramètres pouvant être pilotés, consultez le mode d'emploi du dispositif externe.

ASTUCE: Selon l'appareil ou le logiciel utilisé, il peut se révéler impossible de piloter certains paramètres ou vous pouvez être amené à effectuer certains réglages au préalable. Veuillez consulter le mode d'emploi de l'appareil ou du logiciel utilisé.

Passer en mode external control

Maintenez le bouton SHIFT enfoncé et appuyez sur le bouton PROGRAM MEMORY 8 (EXT. CTRL).

Pour quitter le mode External Control, appuyez sur le bouton SHIFT.

Assignations de messages MIDI en mode External Control

Les assignations des messages MIDI transmis en mode External Control sont effectuées au sein du logiciel "KAOSSILATOR PRO Editor".

ASTUCE: "KAOSSILATOR PRO Editor" peut être téléchargé gratuitement du site Internet de Korg (http://www.korg.com). Pour en savoir plus sur le réglage de ces paramètres, voyez la documentation accompagnant le logiciel "KAOSSILATOR PRO Editor".

Contrôleurs disponibles en mode external control

Vous pouvez utiliser les contrôleurs suivants en mode External Control.

Si les nombres de note sont assignés au pad tactile, vous pouvez aussi déterminer la gamme, la tonique et la tessiture comme quand le KAOSSILATOR PRO fait office de synthétiseur.

Controller	Transmitted MIDI message (réglages d'usine)
Axe X du Pad tactile	Note on/off (#48–#72)*
Axe Y du Pad tactile (entire range)	Control change (#117)
Axe Y du Pad tactile (middle to top)	Control change (#118)
Axe Y du Pad tactile (middle to bottom)	Control change (#119)
Activation/désactivation du Pad tactile	Control change (#92)
Commande PROGRAM VOLUME	Control change (#94)
Fader GATE ARP TIME/SPEED	Control change (#93)
Bouton GATE ARP	Control change (#95)
Bouton PROGRAM MEMORY 1	Control change (#49)
Bouton PROGRAM MEMORY 2	Control change (#50)
Bouton PROGRAM MEMORY 3	Control change (#51)
Bouton PROGRAM MEMORY 4	Control change (#52)
Bouton PROGRAM MEMORY 5	Control change (#53)
Bouton PROGRAM MEMORY 6	Control change (#54)
Bouton PROGRAM MEMORY 7	Control change (#55)
Bouton PROGRAM MEMORY 8	Control change (#56)
Bouton LOOP RECORDER BANK A	Control change (#80)
Bouton LOOP RECORDER BANK B	Control change (#81)
Bouton LOOP RECORDER BANK C	Control change (#82)
Bouton LOOP RECORDER BANK D	Control change (#83)
Commande PROGRAM/BPM	Program change (#0–#127), Timing clock

• Si “NOTE RANGE” est réglé sur “Prog” et “KEY” sur “C”. ASTUCE: Si "NOTE RANGE" est réglé sur "Prog", la tessiture est de 2 octaves. Avec le réglage "FULL", la tessiture est de 8 octaves.

Messages pouvant être transmis/reçus en dehors du mode external control

Avec les réglages d'usine, les messages MIDI suivants peuvent être transmis et reçus.

Données transmises/reçues	Messages MIDI transmis/reçus (réglages d'usine)
Axe X du Pad tactile	Control change (#12)
Axe Y du Pad tactile	Control change (#13)
Activation/désactivation du Pad tactile	Control change (#92)
GATE ARP on/off	Control change (#90)
GATE ARP time	Control change (#93)
GATE ARP speed	Control change (#91)
Commande PROGRAM VOLUME	Control change (#94)
Bouton LOOP RECORDER BANK A	Note on/off (#36)
Bouton LOOP RECORDER BANK B	Note on/off (#37)
Bouton LOOP RECORDER BANK C	Note on/off (#38)
Bouton LOOP RECORDER BANK D	Note on/off (#39)
Commande PROGRAM/BPM	Changement de programme, sélection de banque, hor-loge MIDI (uniquement si “Clock”=“Int”)

Fiche technique

	Nombre de programmes	200 (dont 15 programmes d'effets)
	Contrôleurs principaux	Pad tactile, Fader GATE ARP TIME/SPEED
	Ecran	LED à 4 caractères
	Prises	OUTPUT (prises stéréo RCA/cinch), LINE IN (prises stéréo RCA/cinch), MIC IN (mini-jack asymétrique de 6,3mm), HEADPHONES (mini-jack stéréo de 6,3mm), MIDI IN/OUT, USB (type B)
	Alimentation	DC9V ◆G-◆
	Dimensions et poids	210 (W) x 226 (D) x 49 (H) mm, 1,3kg
	Température de fonctionnement	0~+40°C (sans condensation)
	Accessoires fournis	Adaptateur secteur, Film protecteur du pad tactile

• L'apparence et les caractéristiques de ce produit sont susceptibles d'être modifiées sans préavis.

Éléments du kaossilator PRO et leurs fonctions

1. Commande PHONES VOLUME (volume du casque d'écoute)
2. Prise de sortie PHONES (prise pour casque d'écoute)
3. Commande MIC TRIM (épuration des sons)
4. Prise d'entrée MIC (prise pour micro)
5. Fente pour carte SD

1. Bornes MIDI IN, MIDI OUT
2. Prise DC 9V
3. Interrupteur d'alimentation POWER
4. Prise USB
5. Commutateur GATE ARP
6. Prises LINE OUT (sortie de ligne)
7. Prises LINE IN (entrée de ligne)

Ce produit a été fabriqué suivant des specifications sévères et des besoin en tension applicables dans le pays où ce produit doit être utilisé. Si vous avez acheté ce produit via l'internet, par vente par correspondance ou/et vente par téléphone, vous nevez vérifier que ce produit est bien utilisable dans le pays où vous résiduez. Ce produit a été fabriqué suivant des spécifications sévères et des besoins en tension applicables dans le pays où ce produit doit être utilisé. Si vous avez acheté ce produit via l'internet, par vente par correspondance ou/et vente par téléphone, vous devez vérifier que ce produit est bien utilisable dans le pays où vous résidez.

ATTENTION: L'utilisation de ce produit dans un pays autre que celui pour lequel il a été conçu peut être dangereuse et annulera la garantie du fabricant ou du distributeur. Conservez bien votre récépissé qui est la preuve de votre achat, faute de quoi votre produit ne risque de ne plus être couvert par la garantie du fabricant ou du distributeur.
