Type de produit	Clavier électronique KORG 61 touches
Caractéristiques techniques principales	61 touches sensibles à la vélocité, polyphonie de 64 notes, 700 sons intégrés, 210 rythmes, 16 pistes d'enregistrement
Alimentation électrique	Adaptateur secteur inclus ou 6 piles AA (non incluses)
Dimensions approximatives	940 mm x 300 mm x 100 mm
Poids	Environ 4,5 kg
Compatibilités	Compatible avec les logiciels de musique via USB, MIDI IN/OUT
Type de batterie	Piles AA (6 pièces)
Tension	DC 9V
Puissance	10W
Fonctions principales	Enregistrement et lecture, effets numériques, mode split et layer
Entretien et nettoyage	Utiliser un chiffon doux et sec, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité limitée des pièces, consulter le service après-vente KORG pour réparations
Informations générales utiles	Idéal pour les débutants et les musiciens avancés, léger et portable, interface intuitive

FOIRE AUX QUESTIONS - KEYBOARD ASSEMBLY 61KEY KORG

Comment assembler le clavier KORG 61KEY ?

Pour assembler le clavier KORG 61KEY, commencez par déballer toutes les pièces. Suivez les instructions étape par étape dans le manuel d'utilisation, en vous assurant que toutes les vis et connecteurs sont en place.

Que faire si le clavier ne s'allume pas ?

Vérifiez d'abord si le clavier est correctement branché à une source d'alimentation. Assurez-vous que l'alimentation fonctionne et que le câble est en bon état. Si le problème persiste, essayez de réinitialiser le clavier.

Comment régler le volume du son ?

Utilisez le bouton de volume situé sur le panneau avant du clavier pour augmenter ou diminuer le volume. Assurez-vous également que les réglages de votre ordinateur ou de votre système audio sont optimisés.

Le clavier produit un son déformé, que faire ?

Vérifiez les réglages de votre son, notamment les effets appliqués. Assurez-vous également que le clavier est configuré pour le bon mode de jeu. Si nécessaire, réinitialisez les paramètres aux valeurs par défaut.

Comment connecter le clavier à un ordinateur ?

Utilisez un câble USB pour connecter le clavier à votre ordinateur. Assurez-vous que les pilotes nécessaires sont installés sur votre ordinateur pour que le clavier soit reconnu.

Les touches du clavier ne répondent pas, que faire ?

Vérifiez si le clavier est en mode 'mute' ou si des réglages de volume ont été appliqués. Si les touches ne répondent toujours pas, essayez de débrancher et de rebrancher le clavier.

Comment sauvegarder mes réglages personnalisés ?

Vous pouvez sauvegarder vos réglages personnalisés en utilisant la fonction de mémoire intégrée du clavier. Consultez le manuel d'utilisation pour des instructions détaillées sur la sauvegarde et le rappel des presets.

Où puis-je trouver des mises à jour pour le clavier ?

Les mises à jour peuvent être téléchargées sur le site officiel de KORG. Visitez la section 'Support' pour trouver les dernières mises à jour et pilotes pour votre clavier.

Comment nettoyer le clavier en toute sécurité ?

Utilisez un chiffon doux et sec pour nettoyer le clavier. Évitez d'utiliser des produits chimiques agressifs. Pour les taches tenaces, utilisez un chiffon légèrement humide, mais veillez à ne pas laisser d'humidité pénétrer dans les ouvertures.

MODE D'EMPLOI KEYBOARD ASSEMBLY 61KEY KORG

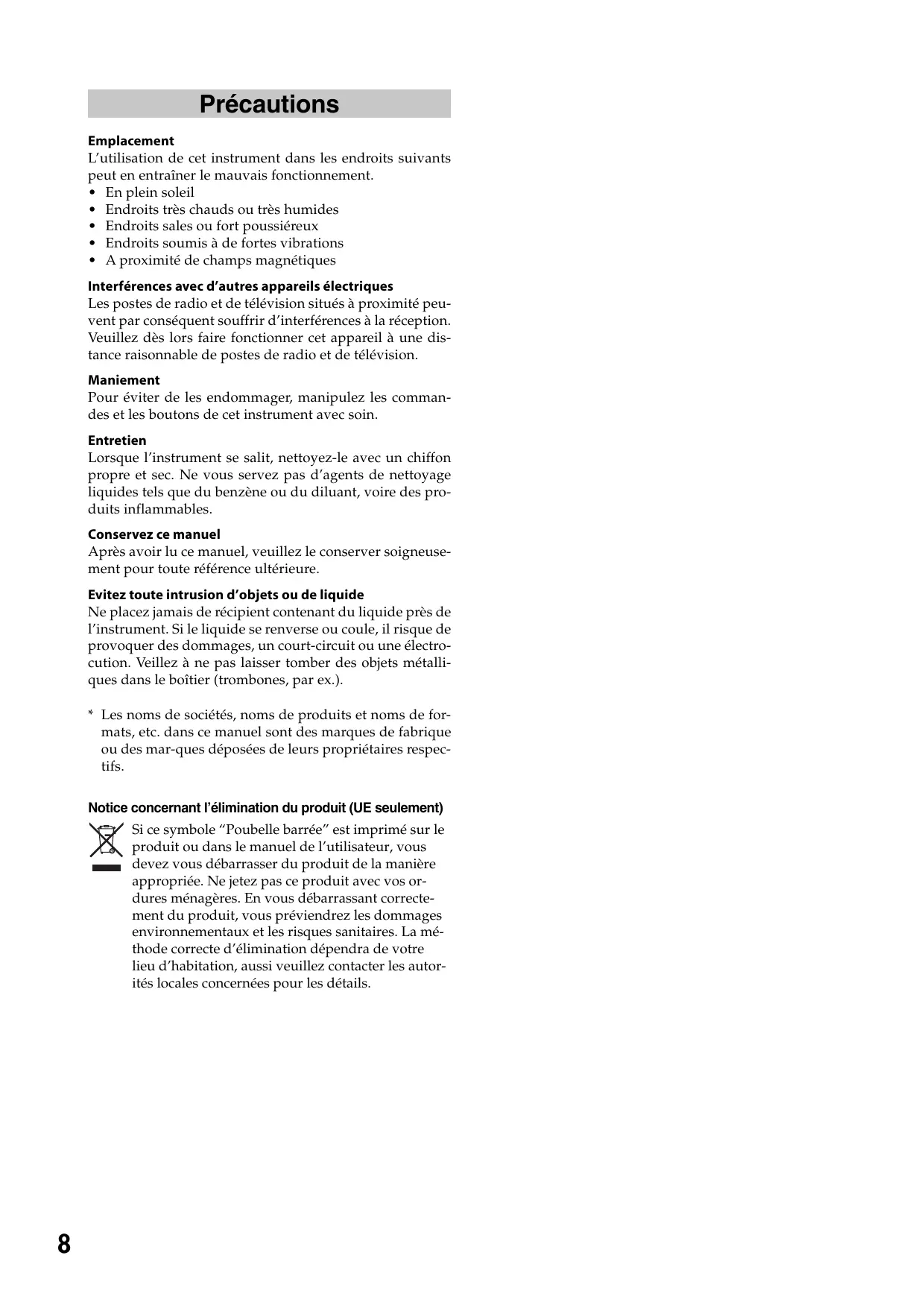

L'utilisation de cet instrument dans les endroits suivants peut en entraîner le mauvais fonctionnement.

• En plein soleil
  Endroits très chauds ou très humides
  Endroits sales ou fort poussiereux
  Endroits soumis à de fortes vibrations
• A proximé de champs magnétiques

Interférences avec d'autres apparéils électriques

Les postes de radio et de télévision situés à proximité peuvent par conséquent souffrir d'interférences à la réception. Veuillezès lors faire fonctionner cet apparéil à une distance raisonnable de postes de radio et de télévision.

Maniement

Pour éviter de les endommager, manipulez les commandes et les boutons de cet instrument avec soin.

Entretien

Lorsque l'instrument se salit, nettoyez-le avec un chiffon propre et sec. Ne vous servez pas d'agents de nettoyage liquides tels que du benzène ou du diluant, voire des produits inflammables.

Conservez ce manuel

Après avoir lu ce manuel, veuilles le conserver soigneusement pour toute reférence ultérieure.

Evitez toute intrusion d'objets ou de liquide

Ne placez jamais de récipient contenant du liquide pres de l'instrument. Si le liquide se renverse ou coule, il risque de provoquer des dommages, un court-circuit ou une électrocution. Veillez à ne pas laisser tomber des objets métalliques dans le boîtier (trombones, par ex.).

• Les noms de sociétés, noms de produits et noms de formats, etc. dans ce manuel sont des marques de fabrique ou des mar-ques déposées de leurs propriétaires respectifs.

Notice concerning l'élimination du produit (UE seulement)

Si ce symbole "Poubelle barree" est imprimé sur le produit ou dans le manuel de l'utilisateur, vous ne jetez pas ce produit avec vos ordures menagères. En vous débarrassant correctement du produit, vous préviendraz les dommages environnementaux et les risques sanitaires. La méthode correcte d'élimination dépendra de votre lieu d'habitation, aussi veuillez contacter les autorités locales concernées pour les détails.

KKS (KORG Component System)

Cet instrument fait partie du KORG Komponent System. Ce système extrément flexible loge tous les circuits de génération de sons, tous les connecteurs externes et même l'alimentation dans le module générateur de sons (dit le "module"). Ce système vous permet de jouer avec le module horizontal ou incliné. De plus, le module peut être extrait de l'instrument et utilisé comme module indépendant ou installé dans d'autres produits KKS.

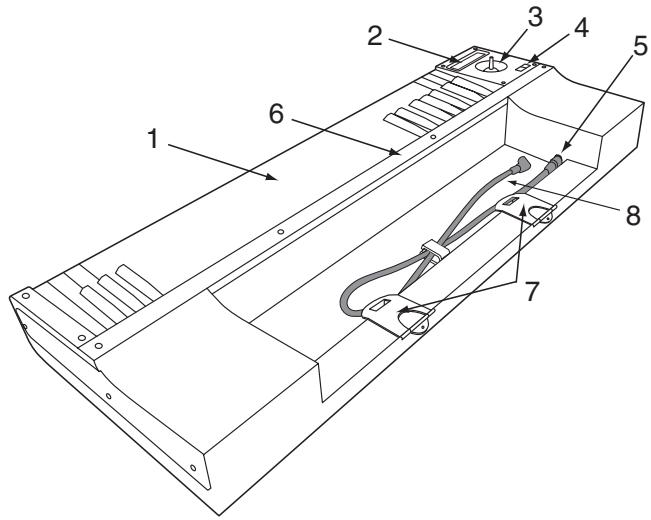

Description et fonction des éléments

1. Clavier

Le clavier dispose de 61 touches semi-pondérées.

2. Ruban

En touchant ou en frottant le ruban du doigt, vous pouvez piloter divers paramètres de Programs et d'effets du module branche.

3. Joystick

En actionnant le joystick vers le haut, le bas, la gauche ou la droite, vous pouvez piloter divers paramètres de Programs et d'effets du module branche.

4. SW1/SW2

Ces commutateurs vous permettent de piloter divers paramètres de Programs et d'effets du module branché ou d'activer et de couper la fonction "Lock" du joystick ou du ruban.

5. Prise TO MODULE

Une extrémité du cable de connexion (8) est branchée à cette prise et l'autre extrémité à la prise TO KYBD du module. Cette connexion vous permet d'utiliser le clavier, le joystick, le ruban et les commutateurs pour piloter le module.

6. Barre de retenue "A" du module (appelee "barre de retenue A")

Cette barre rattaché le module à l'ensemble clavier. Quatre vis (M3 x 8) de fixation sont fournies.

7. Fixations "B" du module (appelezes "fixations B")

Ces fixations attachent le module à l'ensemble clavier. Elles soutiennent également le module quand il est incliné.

8. Câble de connexion

Ce cable connecte le clavier au module.

Précautions pour le réglage du module

Pour votre sécurité, veuillez prendre les précautions suivantes lors du montage et du démontage.

Effectuez les opérations dans le bon ordre en veillant à orienter correctement chaque élément.
Veillez à ne pas vous coincer la main en boulevant ou en abaisant le module.
Veillez àmettre le module hors tension avant de connecter ou de déconnecter le cable reliant le clavier au module. Si vous établiesse ou rompez la connexion alors que le module est sous tension, vous risquez d'endommager ce dernier.
Avant de commencer, lisez et suivez les consignes données dans la section "Précautions" au début de ce manuel.

Relever le module

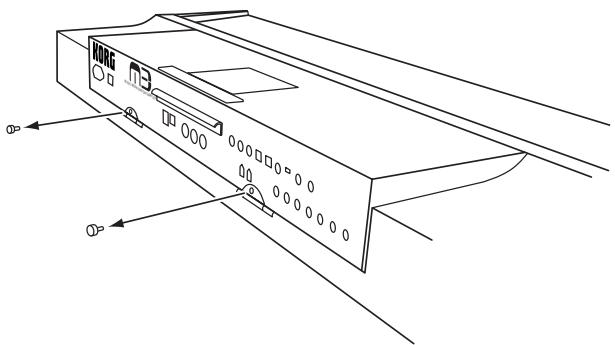

1. Retirez les deux vis (M3 x 8) fixant la face arrêté du module à l'ensemble clavier.

Ne perdez pas ces vis!

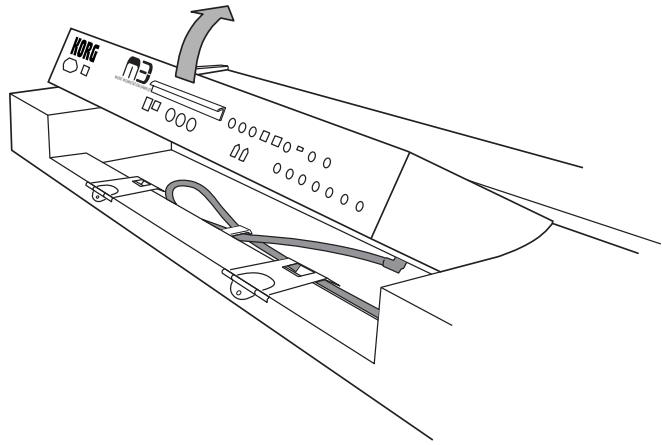

1. Attrapez la poignée en face arrêté du module et souleverlez doucément le module.

Ne soulevez pas trop le module car cela soumettrait l'ensemble clavier à une contrainte excessive.

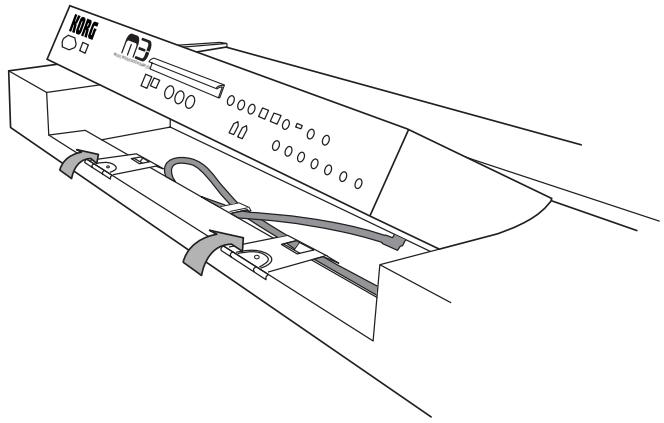

1. Comme le montre l'illustration, repliez l'onget de chaque fixation "B" ayant servi à attacher le module à l'ensemble clavier à l'étape 1.

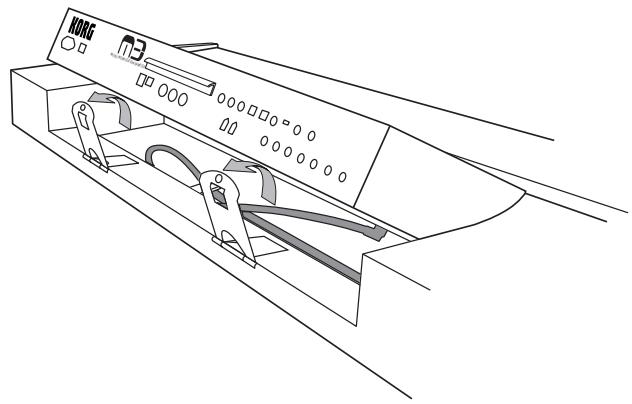

1. Relevez les fixations "B" et placez-les en position appropriée, comme le montre l'illustration ci-dessous.

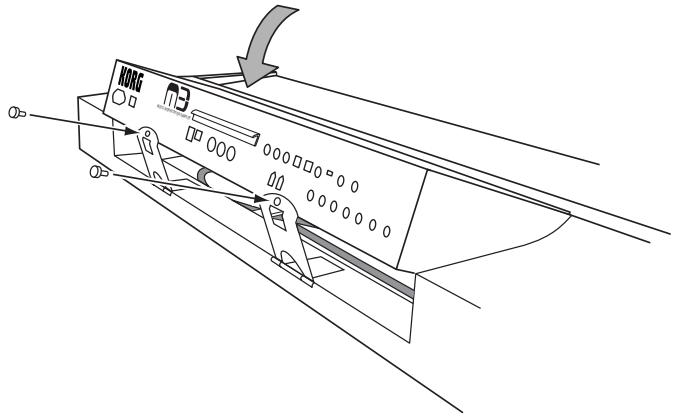

1. Abaissez doucement le module sur les fixations "B" en veillant à aligner l'orifice pour vis des fixations "B" avec les orifices se trouvant en face arrêté du module. Le relief des fixations "B" s'imbrique alors dans une ouverte ture pratiquée en face inférieure du module et contribue à maintainir le module en place pour l'opération suivante.

Veillez à ne pas vous coincer la main entre les fixations "B" et le module.

Si vous déplacez l'ensemble clavier ou exercez une pression excessive sur le module sans l'avoir fixé préalablement avec les vis, le module risque de tomber et de blesser quelqu'un.

Abaisser le module

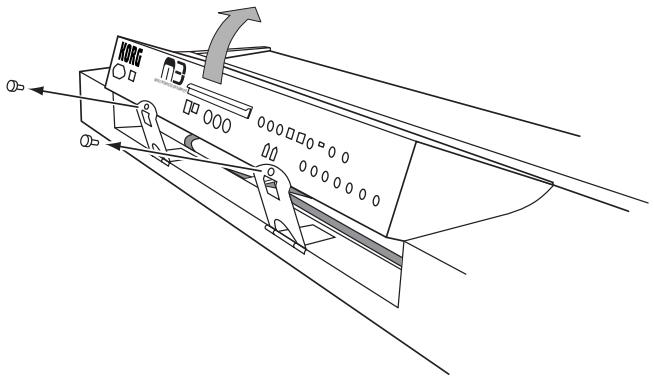

1. Retirez les deux vis fixant la face arrêté du module à l'ensemble clavier. Prenez la poignée en face arrêté du module et souveze doucement le module.

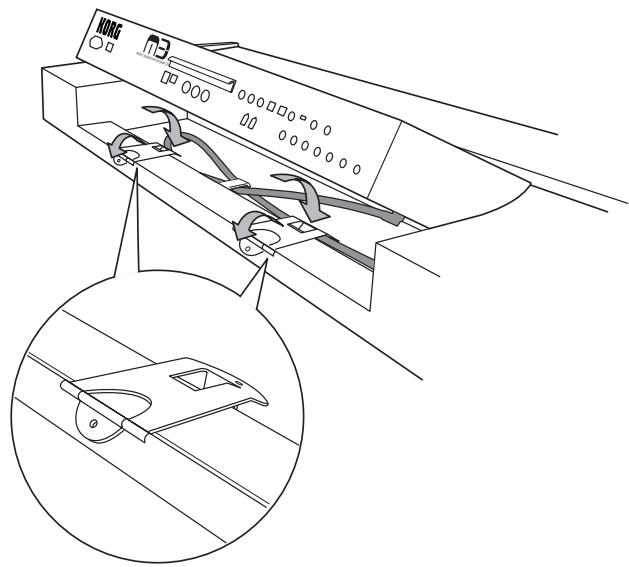

1. Tout en soutenant le module d'une main, repliez les fixations "B" et dépliez les ontlets qui avaient été repliés.

Veillez à ne pas vous Coincer la main entre les fixations "B" et le module.

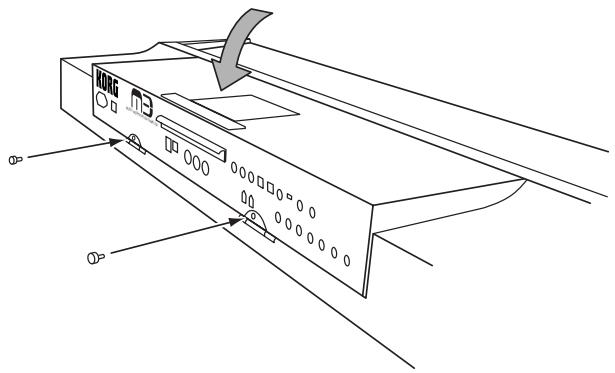

1. Abaissez doucement le module et fixez les onglets des fixations "B" à la face arrêté du module en utilisant les vis retirees à l' étape 1.

Veillez à ne pas vous Coincer la main entre le module et l'ensemble clavier.

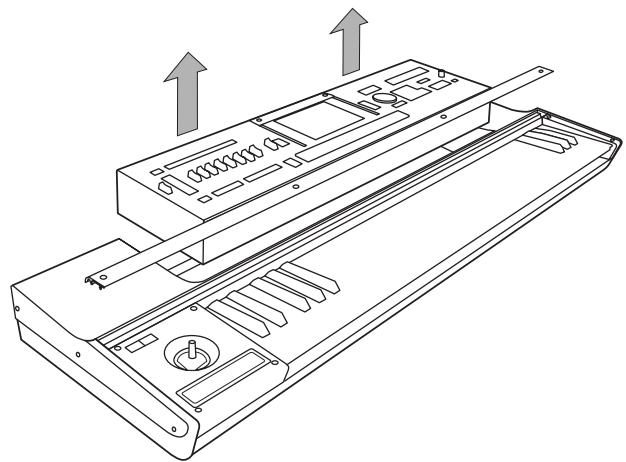

Retirer le module

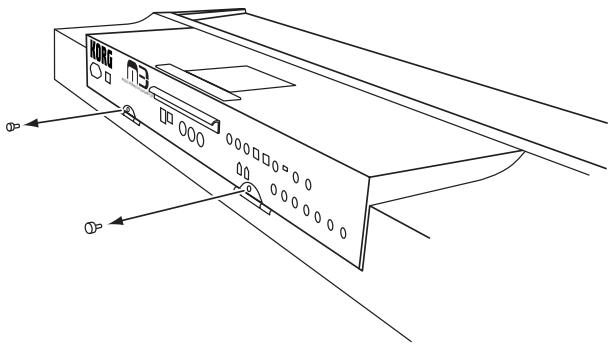

1. Retirez les deux vis fixant la face arrêté du module à l'ensemble clavier.

Ne perdez pas ces vis!

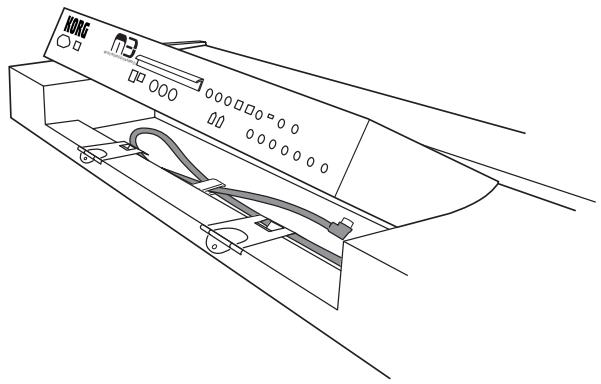

1. Soulevez le module d'une main et débranche le cable (la fiche en "L") connecté à la prise TO KYBD en face inférieure du module puis abaissez doucement le module.

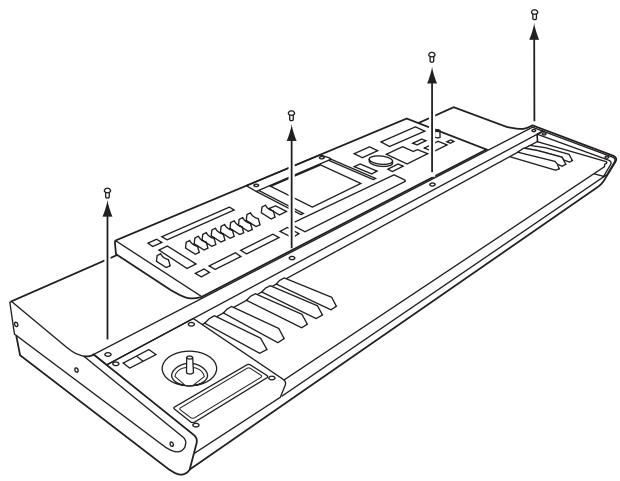

1. Utilisez un tournevis cruciforme pour dévissez les quatre vis de la barre de retenue "A" maintainant le module à l'ensemble clavier.

Ne perdez pas ces vis!

1. Relevez légerement le module puis soulevez-le des deux mains afin desterolir le module et la barre de retenue "A" de l'ensemble clavier.

1. Rattachez la barre de retenue "A" avec les vis retirees à l' étape 3. Vous estes sur ainsi de conserver les vis et la barre de retenue "A" pour un usage ultérieur.

Fixer le module

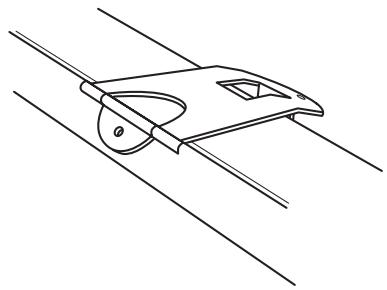

1. Vérifiez que les fixations "B" sont dans la position illustrée ci-dessous: les supports principaux repliés et les onglets dépliés. Retirrez la barre de retenue "A" de l'ensemble clavier.

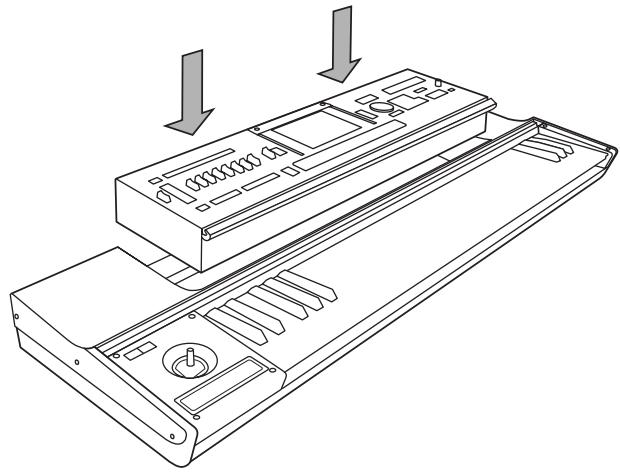

1. Prenez le module des deux mains et place-le doucement sur l'ensemble clavier comme indiqué ci-dessous.

Veillez à ne pas vous Coincer la main entre le module et l'ensemble clavier.

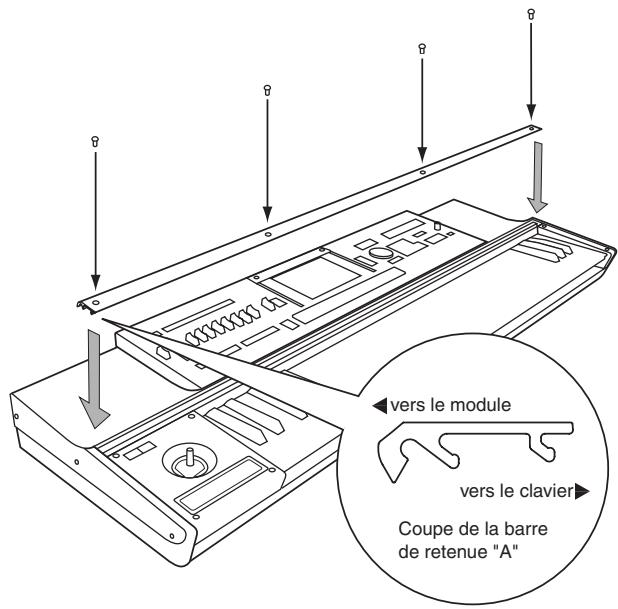

1. Vérifiez que la barre de retenue "A" est orientée de la façon illustrée ci-dessous et posez-la sur le module.

Alignez les orifices pour vis de l'ensemble clavier avec les orifices de la barre de retenue "A" et serrez doucement les quatre vis avec les doigts. Utilisez ensuite le tournevis cruciforme pour visser convenablement les quatre vis.

Ne serrez pas les vis de force si leur alignement n'est bon. Cela les endommagerait.

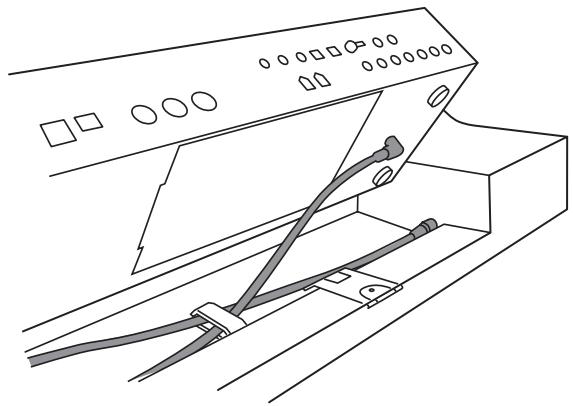

1. En boulevant le module d'une main, branche le cable fourni. Branche la fiche en "L" du cable à la prise TO KYBD du module et la fiche droite à la prise TO MODULE de l'ensemble clavier.

Le cable fourni ne sert qu'a relier la prise TO KYBD à la prise TO MODULE. Ne le branchez à aucune autre prise.

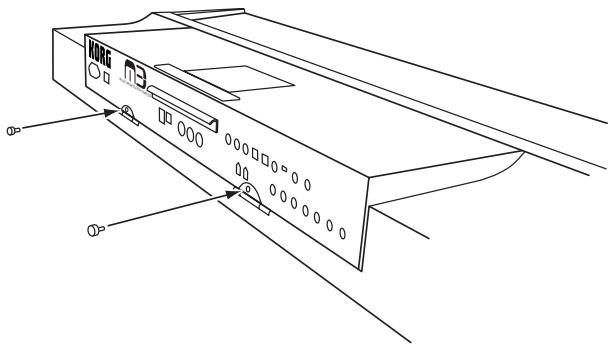

1. Relevez l'onglet des fixations "B" de la façon illustrée cédssous et fixez le module à l'ensemble clavier avec les deux vis que vous avez retirees à l'étépe 1 de la section "Retirer le module".

Autres précautions

Transport

Avant de transporter tout le système (l'ensemble clavier et le module fixé), veillez à serrer les deux vis rattachant les fixations "B" au module.

Fiche technique

Clavier

61 touches

Contrôleurs

Joystick

Ruban

SW1/SW2

Prise de connexion

Prise TO MODULE

• Ces caractéristiques et l'apparence du produit sont susceptibles d'être modifiées sans avis préalable.
