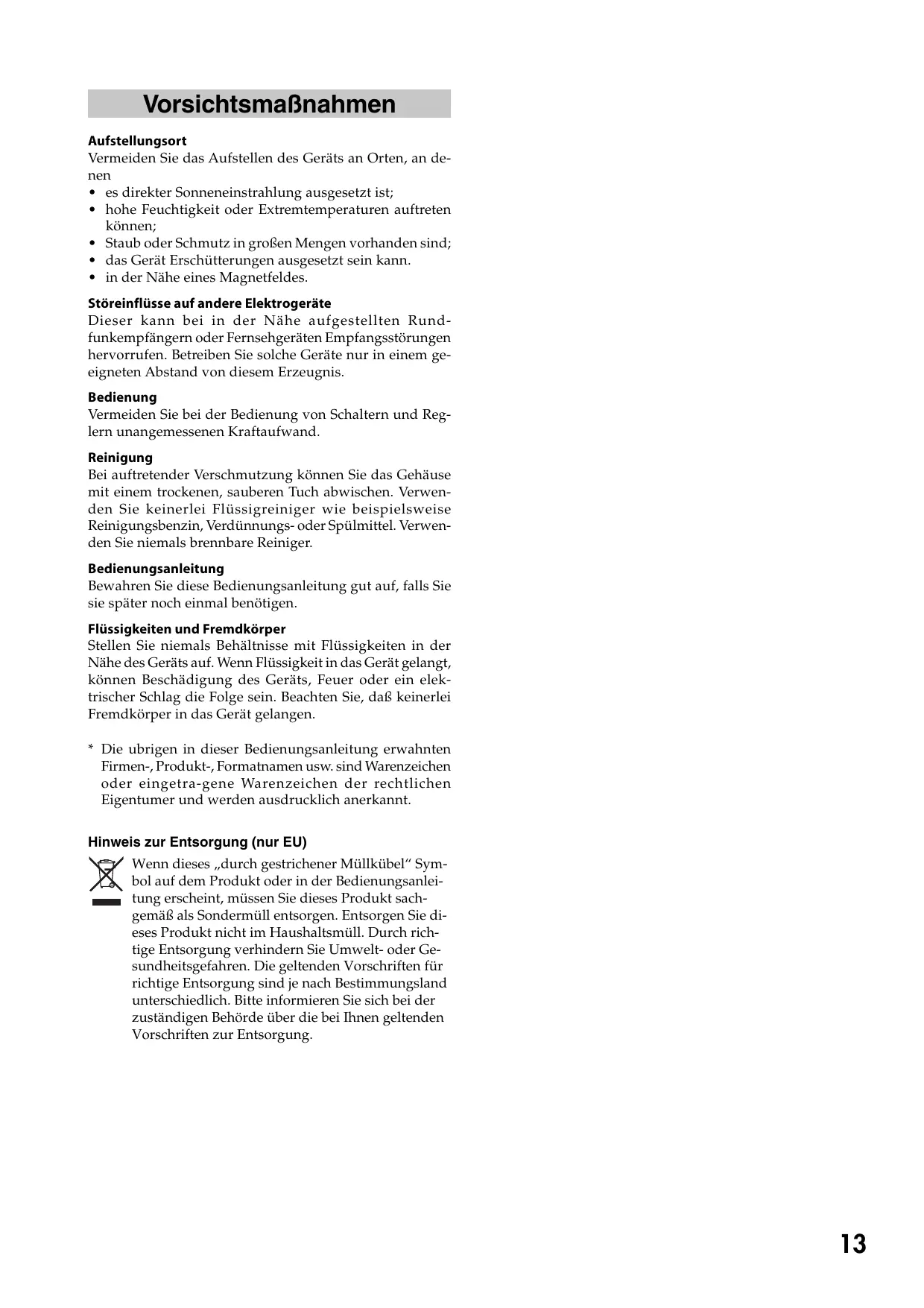

Precautions

Location

Vermeiden Sie das Aufstellen des Geräts an Orten, an denen

es direkter Sonneneinstrahlung ausgesetzt ist;
- hohe Feuchtigkeit oder Extremtemperaturen auftreten können;
- Staub oder Schmutz in großigen Mengen vorhanden sind;
das Gerät Erschüttterungen ausgesetzt sein kann.
- in der Höhe eines Magnetfeldes.

Störeinflüsse auf andere Elektrogeräte

Dieser kann bei in der Höhe aufgestellten Rundfunkempfängern oder Fernsehgeräten Empfangsstörungen hervorrufen. Betreiben Sie solche Geräte nur in einem geeigneten Abstand von diesen Erzeugnis.

Bedienung

Vermeiden Sie bei der Bedienung von Schaltern und Reglern unangemessenen Kraftaufwand.

Reinigung

Bei auftretender Verschmutzung konnen Sie das Gehäuse mit einem trockenen, sauberen Tuch abwischen. Verwenden Sie keinerlei Flüssigreiniger wie beispielsweise Reinigungsbenzin, Verdünnings- oder Spülmittel. Verwenden Sie niemals brennbare Reiniger.

Bedienungsanleitung

Bewahren Sie diese Bedienungsanleitung gut auf, falls Sie sie später noch einmal benötigen.

Flüssigkeiten und Fremdkörper

Stellen Sie niemals Behältnisse mit Flüssigkeiten in der Nähe des Geräts auf. Wenn Flüssigkeit in das Gerät gelangt, können Beschädigung des Geräts, Feuer oder ein elektrischer Schlag die Folge sein. Beachten Sie, daß keinerlei Fremdkörper in das Gerät gelangen.

• Die ubrigen in dieser Bedienungsanleitung erwahnten Firmen-, Produkt-, Formatnamen usw. sind Warenzeichen oder eingetra-gene Warenzeichen der rechtlichen Eigentumer und werden ausdrucklich anerkannt.

Hinweis zur Entsorgung (nur EU)

Wenn these „durch gestrichener Müllkübel“ Symbol auf dem Produkt oder in der Bedienungsanleitung erscheint, müssen Sie these Produkte sachgemäß als Sondermüll entsorgen. Entsorgen Sie these Produkte nicht im Haushaltsmüll. Durch rechtige Entsorgung verhindern Sie Umwelt- oder Gesundheitsgefahren. Die geltenden Vorschriften für rechtige Entsorgung sind je nach Bestimmungsland unterschiedlich.itte informieren Sie sich bei der zuständigen Behörde über die bei Ihnen geltenden Vorschriften zur Entsorgung.

KKS (KORG Component System)

Dieses Instrument ist Bestandteil des „KORG Komponent Systems". Dieses flexible System beruht auf einer Einheit (im folgenden kurz das „Modul“ genannt), die außer der Klangerzeugung auch alle externen Anschlüsse und selbst die Stromversorgung enthalt. Bei Bedarf kann das Modul zum Spielena hochgeklappt werden. Das Modul lässt sich übrigens komplett entfernen und als herkömmlicher Klangerzeuger bzw. gemeinsam mit anderen KKS-Produkten nutzen.

Komponenten und Funktionen

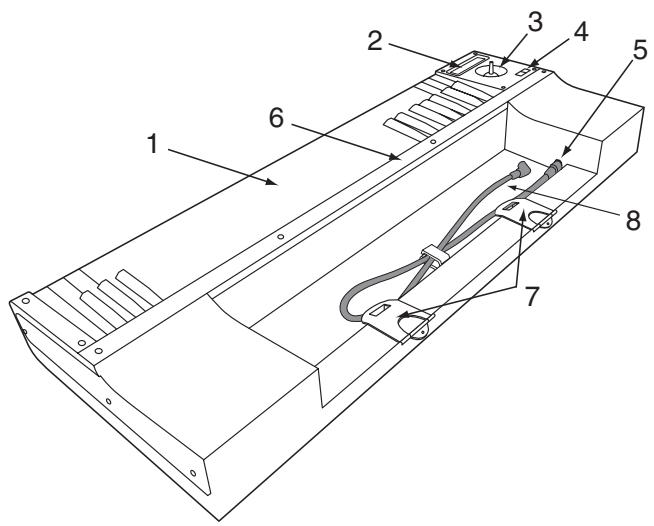

1. Tastatur

Die Tastatur umfasst 61 leicht gewichtete Tasten.

Mit Fingerbewegungen auf thism Streifen konnen mehrere Program- und Effektparameter des angeschlossenen Moduls in Echtzeit beeinflusst werden.

3. Joystick

Der Joystick lässt sich in alle Richtungen bewegen (auf/ ab/links/rechts). Auch damit konnen Program- und Effektparameter des angeschlossenen Moduls in Echtzeit beeinflusst werden.

4. SW1/SW2

Mit diesen Tastern konnen verschiedene Program- und Effektparameter des angeschlossenen Moduls in Echtzeit beeinflusst werden. Außen dem kann man hiermit die „Lock“-Funktion des Joysticks oder Ribbons aktivieren bzw. ausschalten.

5. TO MODULE-Buchse

Hier muss das eine Ende des Verbindungskabels (8) angeschlossen werden. Das andere Ende these Kabels muss mit dem TO KYBD-Port des Moduls verbunden werden. Nach Herstellung der Verbindung konnen Sie die Tastatur, den Joystick, den Ribbon Controller und die Taster zum Ansteuern des Moduls verwenden.

6. Halterungsleiste „A" für das Modul (im folgenden kurz „Halterungsleiste A" genannt)

Hiermit kann das Modul an der Tastatureinheit befestigt werden. Vier Schrauben (M3× 8) für die Befestigung.

7. Halterungen „B“ für das Modul (im folgenden „Halterungen B“)

Mit diesen Halterungen wird das Modul an der Tastaturinheit verriegelt. Außendem dieren sie als Stützen zum Neigen des Moduls.

8. Anschlusskabel

Über这意味着 Kabel wird die Tastatur mit dem Modul verbunden.

Vorsicht beim Einstellen des Moduls

Im Sinne einer sicheren und richtigen Montage oder Demontage beachten Sieitte folgende Punkte.

Fuhren Sie alle Schritte in der angegebenen Reihenfolge aus. Alle Komponenten müssen richtig herum gehalten werden.

Seien Sie vorsichtig, um sich beim Anheben bzw. Absenken des Moduls nicht die Finger zu klemmen.

Schalten Sie das Modul aus, bevor Sie das Verbindungskapel zwischen der Tastatureinheit und dem Modul anschließen bzw. * LOSE . Wenn Sie die Verbindung)namlich bei eingeschalteten Modul herstellen bzw. * LOSE , verhält sich das Modul nicht mehr erwartungsgemäß.

Lesen Sie sich zunachst die „Sicherheitsvorkehrungen" durch.

Anheben des Moduls

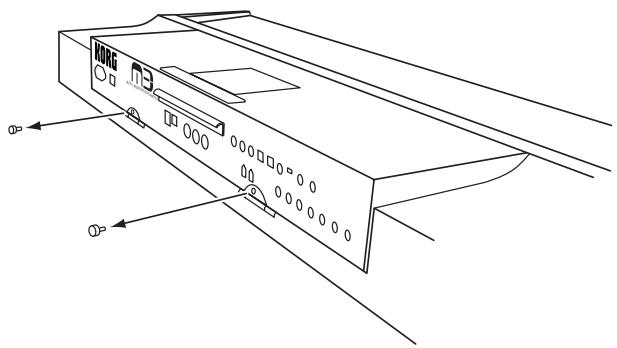

1. Lösen Sie die beiden Schrauben (M3 x 8), mit denen die Modulrückseite an der Tastatureinheit befestigt ist.

These Schrauben * dürfen Sie nicht verlieren!

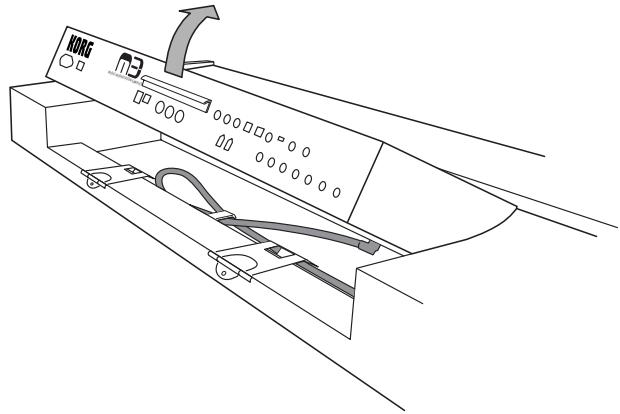

1. Halten Sie den Griff auf der Modulrückseite fest undziehen Sie das Modul behutsam hoch.

Ziehen Sie das Modul nie zu welt hoch, um die Tastaturinheit nicht zu beschädigen.

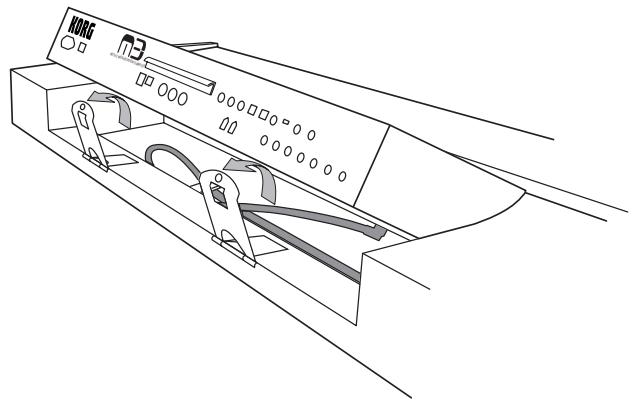

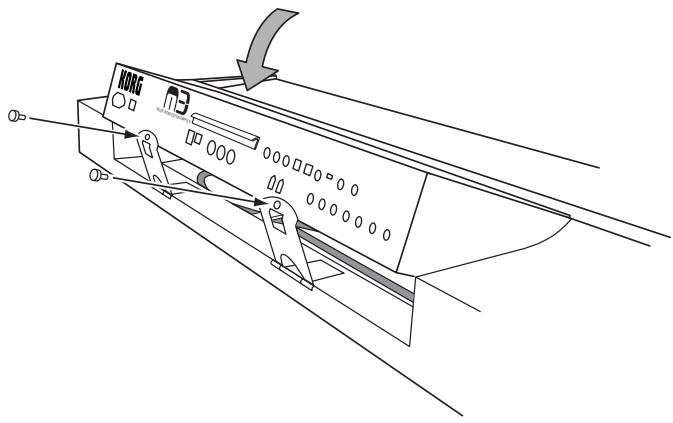

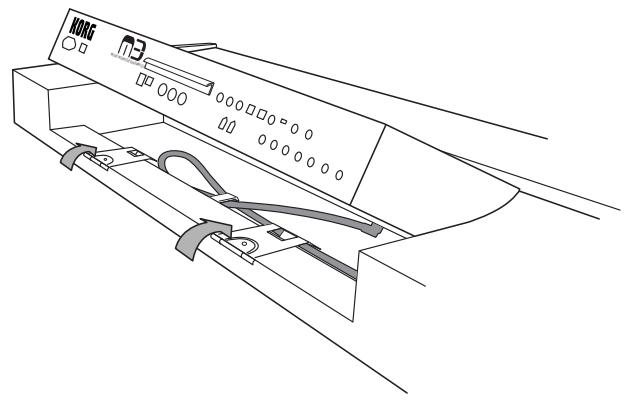

1. Klappen Sie die Ose der beiden Halterungen „B" wie in der Abbildung gezeigt nachinnen (die Osen enthalten normalerweise die Schrauben, die Sie in Schritt 1 gelost haben).

1. Heben Sie die Halterungen „B" in die passende Position (siehe die Abbildung).

1. Senken Sie das Modul behutsam ab, bis es auf den Halterungen „B" aufliegt. Die Osen der beiden Halterungen „B" müssen sich auf gleicher Höhe mit den Schrauben der Modulrückseite befinden. Der Vorsprung der beiden Halterungen „B" passt in die Aussparungen an der Modulunterseite und stützt das Modul während der Ausführung des{nachsten Schritts ab.

Gehen Sie behutsam vor, um sich nicht die Finger zwischen den Halterungen „B" und dem Modul zu klemmen.

Wenn Sie die Tastatureinheit verschieben bzw. stark auf das Modul drücken, bevor Sie es arretieren, kann das Modul fallen und Verletzungen verursichen.

Absenken des Moduls

1. Losen Sie die beiden Schrauben, mit denen die Modulrückseite an der Tastatureinheit arretiert ist. Halten Sie den Griff auf der Modulrückseite fest undziehen Sie das Modul behutsam hoch.

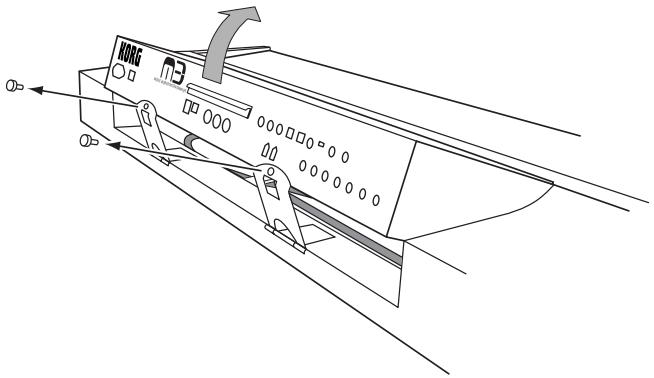

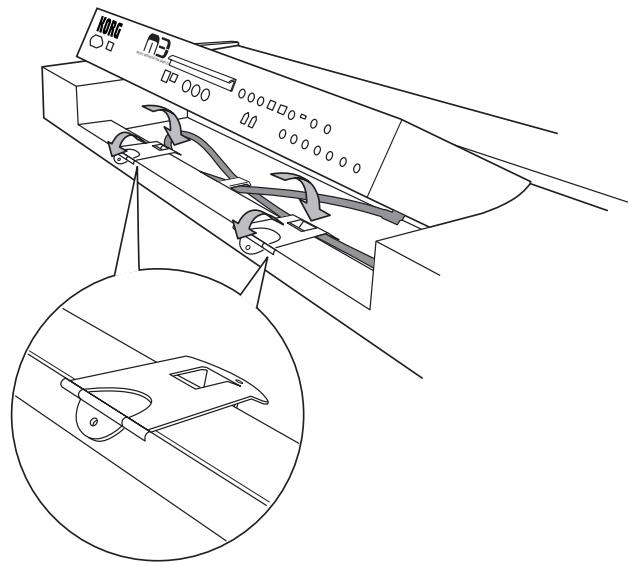

1. Stützen Sie das Modul mit einer Hand ab, klappen Sie die Halterungen „B" nachinnen und ihre beiden Ölnen nach außen.

Gehen Sie behutsam vor, um sich nicht die Finger zwischen den Halterungen „B" und dem Modul zu klemmen.

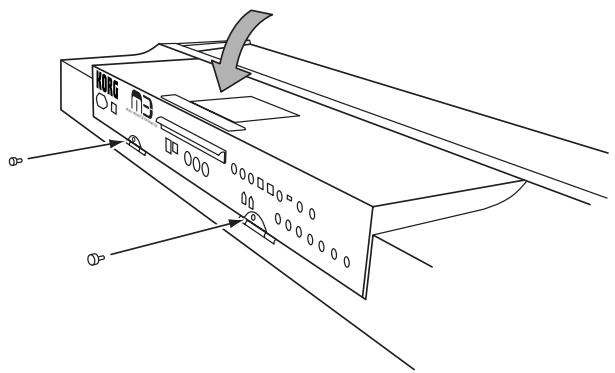

1. Senken Sie das Modul behutsam ab und befestigen Sie die Öse der beiden Halterungen „B" mit Hilfe der in Schritt 1 entfernten Schrauben an der Modulrückseite.

Gehen Sie behutsam vor, um sich nicht die Finger zischen dem Modul und der Tastatureinheit zu klemmen.

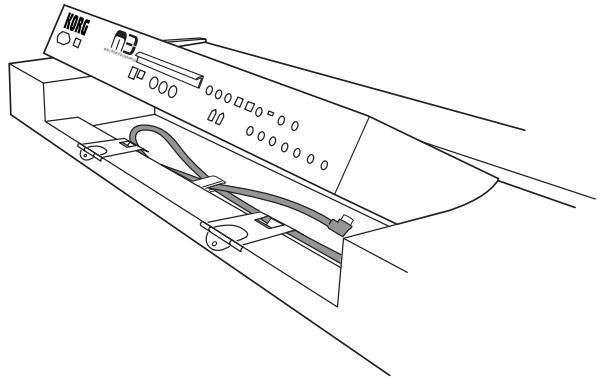

Entnehmen des Moduls

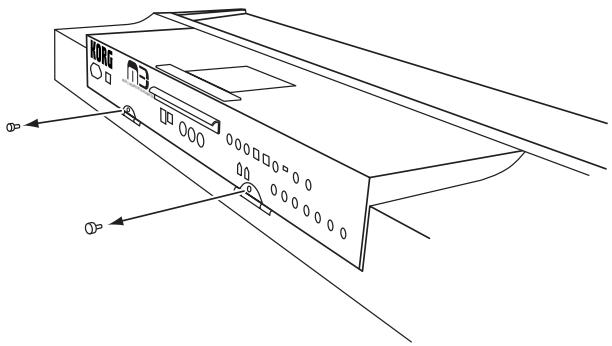

1. Lösen Sie die beiden Schrauben, mit denen die Modul-rückseite an der Tastatureinheit befestigt ist.

These Schrauben können Sie nicht verlieren!

1. Heben Sie das Modul mit einer Hand an und ziehen Sie den „L“-förmigen Stecker aus der TO KYBD-Buchse an der Modulunterseite. Senken Sie das Modul anschließend wieder ab.

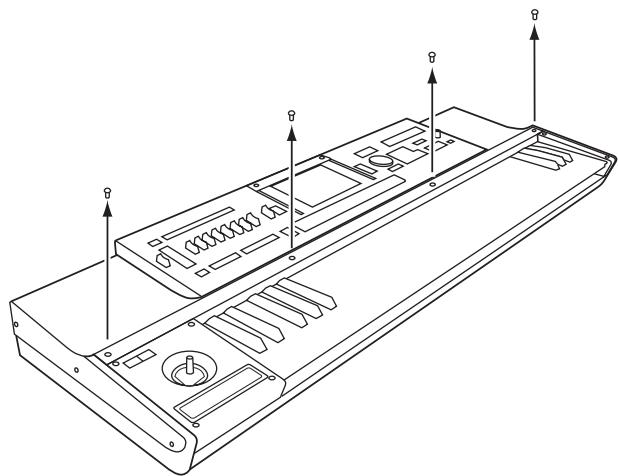

1. Losen Sie die vier Schrauben der Halterungsleiste „A“, welche das Modul in der Tastatureinheit verankert, mit einem Kreuzschlitzschraubenzieher (+).

These Schrauben können Sie nicht verlieren!

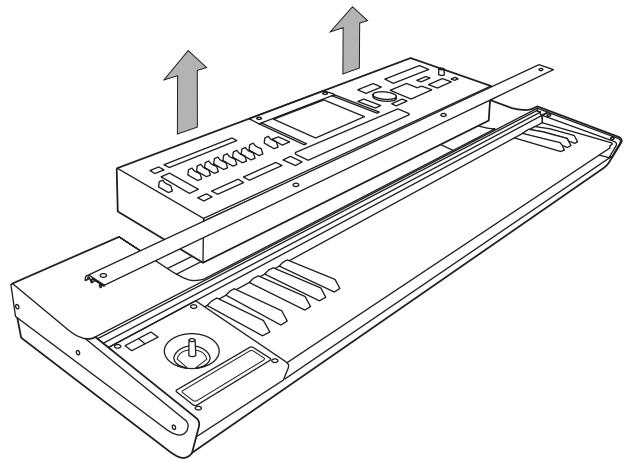

1. Heben Sie das Modul leicht an undziehen Sie es anschlie- fend mit beiden Händen hoch. Dabei lösst sich auch die Halterungsleiste „A" von der Tastatureinheit.

1. Befestigen Sie die Halterungsleiste „A“ wieder mit den in Schritt 3 entfernten Schrauben. So ist sichergestellt, dass Sie sowohl die Schrauben als auch die Halterungsleiste „A“ zu einem späteren Zeitpunkt erneut verwenden konnen.

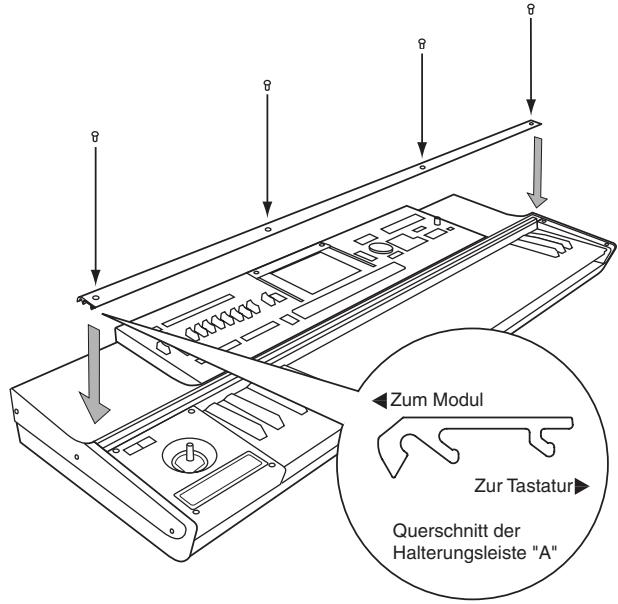

Installieren des Moduls

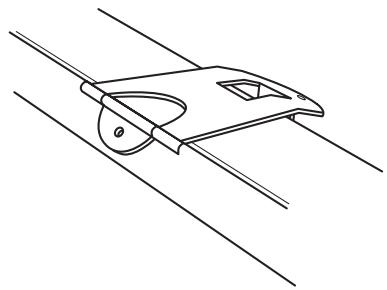

1. Klappen Sie die Halterungen „B" in die unter gezeigte Position. Die Hauptarme müssen nachinnen, die Ölhingegen nach außen geklappt sein. Lösen Sie die Halterungsleiste „A" von der Tastatureinheit.

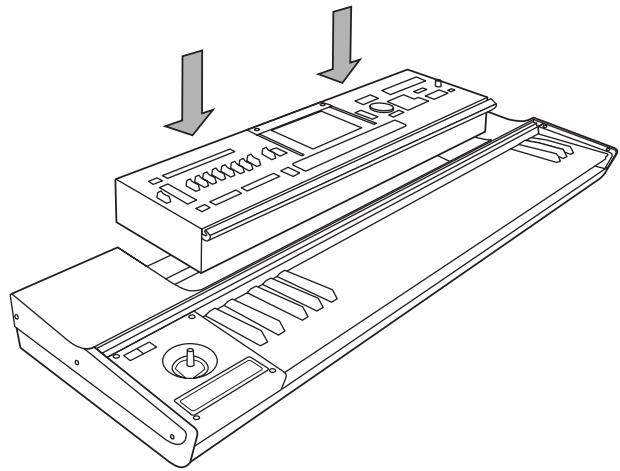

1. Halten Sie das Modul mit beiden Händen fest, während Sie es wie nachstehend gezeigt in die Tastatureinheit gieiten halten.

Gehen Sie behutsam vor, um sich nicht die Finger zwischen dem Modul und der Tastatureinheit zu klemmen.

1. Halten Sie die Halterungsleiste „A“ wie in der Abbildung gezeigt, während Sie sie behutsam auf das Modul legen.

Ordnen Sie die Halterungsleiste „A“ so an, dass sich ihre Bohrungen über jenen der Tastatureinheit befinden und drehren Sie die Schrauben leicht mit den Fingern fest. Verwenden Sie anschließend einen Kreuzschlitzschraubenzieher (+), um die Schrauben komplett festzudrehen.

Wenn sich die Schrauben nur schwer festziehen setzen, darüber Sie keine Gewalt anwenden. Sonst werden die Schrauben)namlich beschädigt.

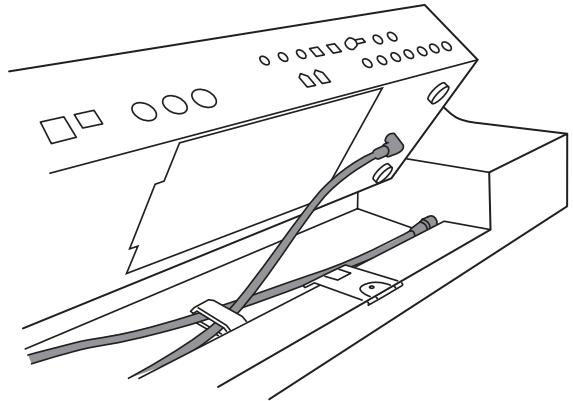

1. Heben Sie das Modul mit einer Hand an und schlieben Sie mit der anderen das Kabel an. Verbinden Sie den „L“-förmigen Stecker des Anschlusskabels mit der TO KYBD-Buchse des Moduls. Der gerade Stecker muss an die TO MODULE-Buchse der Tastatureinheit angeschlossen werden.

Das beiliegende Kabel eignet sich nur für die Verbindung der TO KYBD- mit der TO MODULE-Buchse. Schließen Sie es nie eine andere Buchse an.

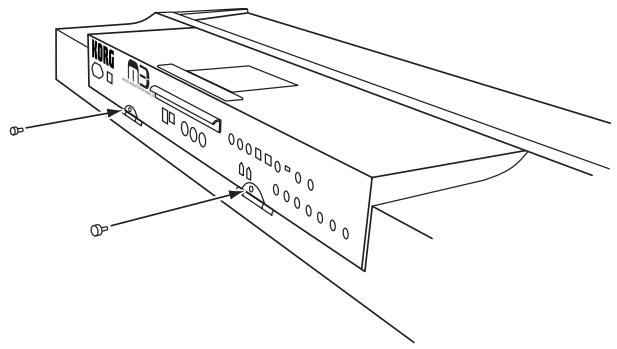

1. Schieben Sie die Ösen der Halterungen „B" in die unter gezeigte Position und befestigen Sie das Modul mit den beiden in Schritt 1 unter „Entnehmen des Moduls" gelösten Schrauben an der Tastatureinheit.

Weitere Vorsichtsmaßnahmen

Transport

Vor dem Transport des gesamten Systems (Tastatureinheit und Modul) müssen Sie sich davon überzeugen, dass die beiden Schrauben, mit denen die Halterungen „B" am Modul befestigt sind, noch festsitzen.

Technische Daten

Tastatur

61 noten

Spielhifen

Joystick

Ribbon Controller

SW1/SW2

Steueranschluss

TO MODULE-Buchse

Abmessungen (B x T x H)

1016 × 372 × 101 ~mm

Gewicht

9,3 kg

• Änderungen der technischen Daten und Funktionen ohne vorherige Ankündigung vorbehalten.
