AX3G - Processeur d'effets pour guitare KORG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Multi-effets pour guitare électrique
Caractéristiques techniques principales	Modélisation d'amplis, effets numériques, 64 programmes d'utilisateur, 32 programmes préenregistrés
Alimentation électrique	Adaptateur secteur 9V ou 6 piles AA
Dimensions approximatives	320 mm x 170 mm x 60 mm
Poids	1,2 kg
Compatibilités	Compatible avec la plupart des guitares électriques et acoustiques
Type de batterie	Piles AA (6 unités)
Tension	9V
Puissance	Non spécifiée, dépend de l'utilisation avec un amplificateur
Fonctions principales	Effets de modulation, réverbération, delay, distorsion, simulateur d'ampli
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles via le service après-vente KORG
Sécurité	Utiliser uniquement l'adaptateur fourni, éviter l'humidité et les températures extrêmes
Informations générales	Idéal pour les guitaristes en quête de polyvalence et de portabilité

FOIRE AUX QUESTIONS - AX3G KORG

Comment réinitialiser le KORG AX3G aux paramètres d'usine ?

Pour réinitialiser votre KORG AX3G, éteignez l'appareil, puis maintenez enfoncé le bouton 'WRITE' tout en le rallumant. Cela rétablira les paramètres d'usine.

Pourquoi mon KORG AX3G ne produit-il pas de son ?

Vérifiez d'abord que le volume est suffisamment élevé. Assurez-vous également que le câble de connexion est correctement branché et que le bon patch est sélectionné.

Comment mettre à jour le firmware du KORG AX3G ?

Visitez le site web de KORG pour télécharger la dernière version du firmware. Suivez les instructions fournies pour mettre à jour l'appareil via USB.

Le son est-il déformé ou de mauvaise qualité ?

Cela peut être dû à un réglage excessif de la distorsion ou d'autres effets. Essayez de réduire les niveaux d'effets ou de réinitialiser le patch.

Comment sauvegarder mes réglages sur le KORG AX3G ?

Une fois que vous avez réglé votre son, appuyez sur le bouton 'WRITE', choisissez un emplacement de sauvegarde, puis appuyez à nouveau sur 'WRITE' pour enregistrer.

Mon KORG AX3G ne s'allume pas, que faire ?

Vérifiez si l'appareil est correctement alimenté et si le câble d'alimentation fonctionne. Essayez de le brancher sur une autre prise électrique.

Comment modifier les effets sur le KORG AX3G ?

Pour modifier les effets, sélectionnez un patch, puis utilisez les boutons de sélection pour naviguer dans les différents effets et ajustez les paramètres selon vos préférences.

Comment connecter le KORG AX3G à mon ordinateur ?

Utilisez un câble USB pour connecter le KORG AX3G à votre ordinateur. Assurez-vous d'avoir installé les pilotes nécessaires si requis.

Est-il possible d'utiliser des piles pour alimenter le KORG AX3G ?

Oui, le KORG AX3G peut être alimenté par des piles. Assurez-vous d'utiliser le type de piles recommandé dans le manuel d'utilisation.

MODE D'EMPLOI AX3G KORG

Manuel d'utilisation

Bedienungsanleitung

AX3G MODELING SIGNAL PROCESSOR

Owner's manual

REMS

TONEWORKS KORG

Table of Contents

Precautions 3

Introduction 4

Welcome! 4

Main features 4

Manuel d'utilisation

REMS

TONEWORKS KORG

Sommaire

Précautions 13

Introduction 14

Bienvenue! 14

Charakteristiques principales 14

Panneau Avant et Arriere 14

Panneau Avant 14

Panneau Arriere 15

Configuration 16

Installation des piles 16

Raccordements 16

Exemple de branchement à un ampli guitare 16

Exemple de branchement à une console de mixage ou d'un enregistrureur 16

Jouer (Mode Programme) 17

Selectionner un programme 17

Creez voire son (Mode Edit) 17

Flux du Signal 17

Selectionner les effets et adjuster les paramètres principaux ... 17

Selectionner et adjuster les sous-parametes 18

Sauvegarde d'un programme(Write mode) 19

Verifiez les valeurs sauvées dans un programme (Valeur originale) ... 19

Bypass et Mute 19

Bypasser I'AX3G 19

Muter I'AX3G 19

Accordeur 19

Procedure pour I'accord 19

Ajustez le calibrage de I'accord 20

Retour aux réglages d'usine 20

Troubles de fonctionnement 20

Charakteristiques 21

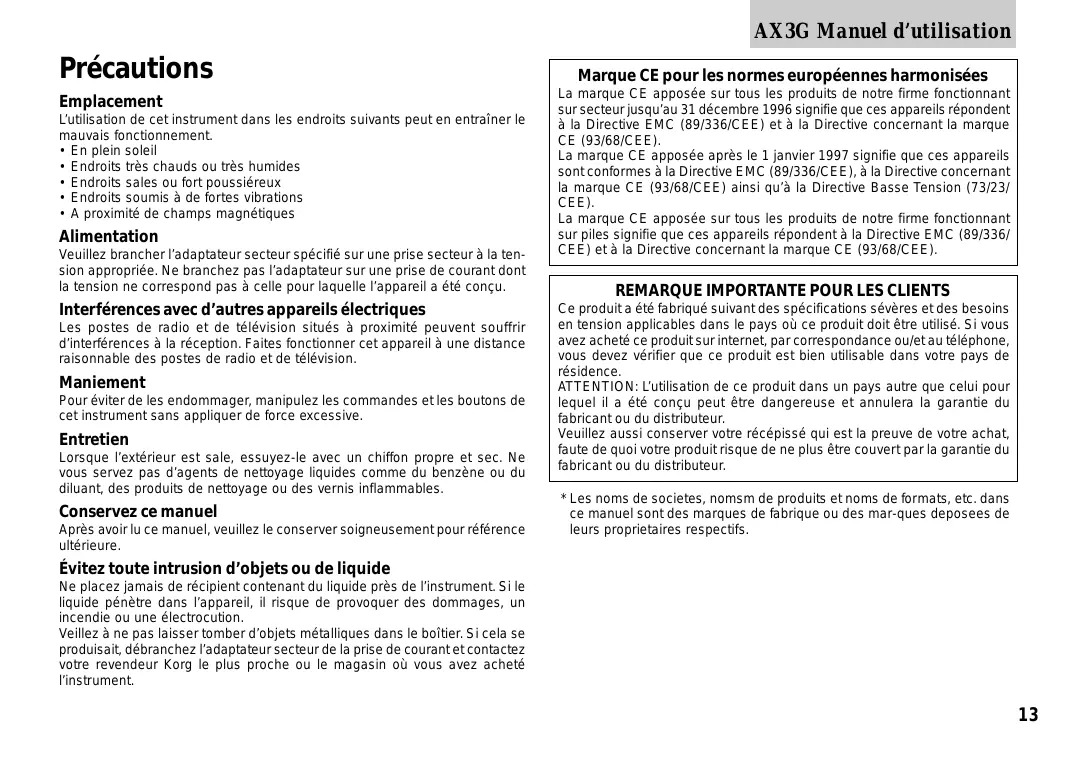

Precautions

Emplacement

L'utilisation de cet instrument dans les endroits suivants peut en entraîner le mauvais fonctionnement.

• En plein soleil
  Endroits très chauds ou très humides
  Endroits sales ou fort poussiereux
  Endroits soumis à de fortes vibrations
• A proximité de champs magnétiques

Alimentation

Veuiliez brancher l'adaptateur secteur spécifique sur une prise secteur à la tension appropriée. Ne branchez pas l'adaptateur sur une prise de courant dont la tension ne correspond pas à celle pour laquelle l'apparéil a été concu.

Interférences avec d'autres apparéils électriques

Les postes de radio et de télévision situés à proximé peuventSouffrir d'interférences à la réception. Faites fonctionner cet appeareil à une distance raisonnable des postes de radio et de télévision.

Maniement

Pour évité de les endommager, manipulérez les commandes et les boutons de cet instrument sans appliquer de force excessive.

Entretien

Lorsque l'extérieur est sale, essuyez-le avec un chiffon propre et sec. Ne vous servez pas d'agents de nettoyage liquides comme du benzène ou du diluant, des produits de nettoyage ou des vernis inflammables.

Conservez ce manuel

Après avoir lu ce manuel, veuillez le conserveur soigneusement pour reférence ultérieure.

Évitez toute intrusion d'objets ou de liquide

Ne place jamais de récipient contenant du liquide prés de l'instrument. Si le liquide pénétre dans l'appareil, il risque de provoquer des dommages, un incendie ou une électrocution.

Veillez à ne pas laisser tomber d'objects métalliques dans le boitier. Si cela se produitait, débranchez l'adaptateur secteur de la prise de courant et contactez votre revendeur Korg le plus proche ou le magasin où vous avez acheté l'instrument.

Marque CE pour les normes européennes harmonisées

La marque CE apposoé sur tous les produits de notre firme fonctionnant sur secteur jusqu'au 31 décembre 1996 signifie que ces apparéils répondent à la Directive EMC (89/336/CEE) et à la Directive concernant la marque CE (93/68/CEE).

La marque CE apposée après le 1 janvier 1997 signifie que ces apparèils sont conformes à la Directive EMC (89/336/CEE), à la Directive concernant la marque CE (93/68/CEE) ainsi qu'à la Directive Basse Tension (73/23/CEE).

La marque CE appo-se sur tous les produits de notre firme fonctionnant sur piles signifie que ces apparreils repondent à la Directive EMC (89/336/CEE) et à la Directive concernant la marque CE (93/68/CEE).

REMARQUE IMPORTANTE POUR LES CLIENTS

Ce produit a été fabriqué suivant des specifications sévères et des besoin en tension applicables dans le pays ou ce produit doit être utilisé. Si vous avez achété ce produit sur internet, par correspondance ou/et au téléphone, vous doivent vérifier que ce produit est bien utilisable dans votre pays de residence.

ATTENTION: L'utilisation de ce produit dans un pays autre que celui pour lequel il a été consçu peut être dangereuse et annulera la garantie du fabricant ou du distributeur.

Veuillez aussi conserver votre récépissé qui est la preuve de votre achat, faute de quoi votre produit risque de ne plus être couvert par la garantie du fabricant ou du distributeur.

• Les noms de sociétés, nomsm de produits et noms de formats, etc. dans ce manuel sont des marques de fabrique ou des mar-ques deposees de leurs propriétaires respectifs.

Introduction

Bienvenue!

Merci d'voir choses l'AX3G. pour garantir un fonctionnement sans problèmes, veuillez tire attentivement ce manuel et utiliser l'appareil comme expliqué. Quand vous aurez fin de dire le manuel, conserveze-le de façon à pouvoir vous y reporter par la suite.

\section*{Caracteristiques principales}

Production des sons modélisés puissants et précis grâce à la technologie de modélisation "REMS" de Korg

Qu'est-ce que la technologie Rems?

Le système Heims (de l'anglais Resonant Structure and Electronic circuit Modeling System) constitue une technique de modelage du son déposée par Korg qui produit avec précision le caractère complexe et la nature tant des instruments acoustiques qu'électriques ainsi que des circuits électroniques dans des environnements réels. Le Heims émule une vaste gamme des caractéristiques de génération dessons y compris des corps d'instruments, des haut-parleurs et des enceintes des champs acoustiques, des microphones, des tubes à vide, des transistors, etc.

57 variations d'effets, vous pouvez utiliser jusqu'à six effets différents simultanément (y compris la réduction de bruit).
- Vous pouvez éoperator l'ensemble des paramètres pour chacune des quatre catégories d'effets (pre-effect, drive/amp, modulation, delay/reverb).
Utilisez les effets de modélisation pour creer vos propres sonorités et vous pouvez ensuite les sauvégarder sous forme de programme. La mémoire interne peut contenir jusqu'à 40 programmes utilisateurs et 40 programmes prédéfinis.
Si vous raccordez la pédale optionnelle Korg EXP-2 ou XVP-10, vous pouvez utiliser cette-ci comme pédale wah-wah ou comme pédale de volume.

L'effet de retard "DELAY" peut être conservé lorsque vous passez d'un programme à un autreès lors que le type de Delay et les réglages du paramètre [P1] TME sontsemblables. L'effet de "Reverb" peut aussi être conservé lorsque vous passerez d'un programme à un autrecomportant le même type de réverbération.
Un accordeur chromatique automatique intégré vous permettant d'accorder votre guitare en désactivant tous les effets ou en silence.

Panneau Avant et Arrière

Ce chapitre a pour but deprésenter les différents touches et commandes situés sur les panneaux avant et arrière de l'AX3G.

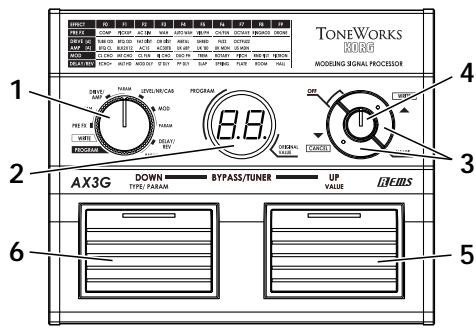

Panneau Avant

1. Selecteur de fonction

La fonction de ce potentiemetre dépendra du mode sélectionné par le selector. Vous étés en mode Programme lorsque leselector est sur la position (PROGRAM), en mode d'écriture lorsque leselector est sur la

position (WRITE) et en mode d'edition lorsque le sélecteur est sur la position [PRE FX]-[DELAY/REV-PARAM].

2. Program/Value display

En mode d'edition, l'afficheur indique le type d'effet (F0-F9, d0-d7, A0-A7, LE, nr, Cb), les paramétres (P1-P5) ou la configuration (value). Dans le mode Write ou Program, l'afficheur indique le nombre de programme. Lorsque la fonction BYPASS/MUTE est activée, l'afficheur indique le nom de la note pour l'accordage.

3. Boutons [▲(WRITE)], [▼(CANCEL)]

Dans le mode Effect, utilisez ces boutons pour commuter les types d'effet ou les paramètres. En pressant simultanément les deux boutons, vous pouvez activer ou désactiver les effets. Dans le mode Write, utilisez ces boutons pour enregistrer un programme. Dans le mode Program, vous pouvez presser ces boutons pour incrémenter ou déprérenter le programme par pas de 10. lorsque vous utilisez l'accordeur, ces boutons ajustent la calibration de l'accord.

En mode d'édition, utilisez le potentiametre pour ajuster la valeur du paramètre. Dans le mode WRITE, vous pouvez utiliser ce potentiametre pour spécifier la destination de mémoire d'écritures pour la mémorisation du programme. Dans le mode Program, ce potentiametre a la fonction de master volume.

4. Value knob

Dans le mode Edit, utilisez ce potentiemetre pour ajuster la valeur d'un parametre. Dans le mode Write, vous pouvez employerce potentiemetre pour indiquer la destination de I'ecriture du programme. En mode Programme, ce potentiemetre a la fonction de master volume.

5. Program Up switch

Dans le mode Program, utilisez ce commutateur pour selectionner un programme. Le numero de programme s'incrementera chaque fois que vous appuierez sur ce switch. En mode Edit, en appuyant sur ce switch fera apparaitre sur l'afficheur la valeur du paramètre du programme.

Dans se cas-ci, la LED au-dessus du switch s'allumera, indiquant sur l'affichage la valeur du paramètre d'effect du Program/Value.

6. Program Down switch

Dans le mode Program, utilisez ce commutateur pour selectionner un programme. Le numero de programme se decrementera chaque fois que vous appuierez sur ce switch. En mode Edit, en appuyant sur ce switch fera apparaitre sur l'afficheur le type d'effet du programme. Dans ce cas-ci, la LED au-dessus du switch s'allumera, indiquant sur l'affichage le type d'effet du programme.

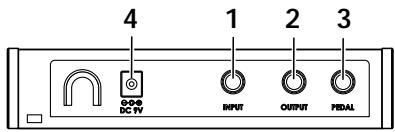

Panneau Arrière

1. Prise INPUT

Raccordez votre guitare à cette prise.

2. Prise OUTPUT

Raccordez cette prise à votre amplificateur de guitare.

3. Prise pour pédale d'expression

Si vous souhaitez utiliser une pédale d'expression au pied pour commande le volume ou le Wah-Wah, vous pouvez connecter une pédale Korg optionnelle EXP-2 ou XVP-10 sur cette prise.

4. Prise d'alimentation secteur

\~DC9V

L'adaptateur secteur vendu séparément peut être branché sur cette prise.

Configuration

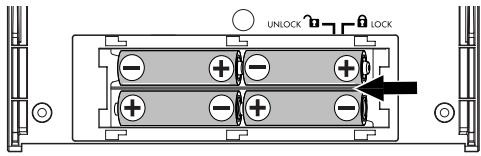

Installation des piles

1. Pour ouvrir le logement des piles, appuyez légrement sur l'onglet situé pres de la flèche et souvevez le couvercle. Intallez quatre piles alcalines (vendues séparément) en respectant la polarité et refermez le couvercle.
2. Si l'appareil est allimenté sur piles, il se mettra sous tension lorsque vous brancherez un cable jack monosur cette prise INPUT. L'écran s'allume quand l'appareil est sous tension. L'AX3G se metse met hors tension lorsque vous débranchez le cable jack de la prise INPUT.

Raccordements

Mettre les apparêils que vous souhaitez raccorder hors tension et baissez toutes les commandes de volume.

1. Connectez un cable jack sur la prise OUTPUT de l'AX3G à un amplificateur, mixeur ou enregistrreur.

Reglez the volume of l'ampli, de la console de mixage etc. sur le minimum afin d'eviter que les bruits de mise sous tension n'endommagent les encinttes.

Pour utiliser un casque, branchez-le a la prise jack OUTPUT.

1. Raccordez votre guitare à la prise INPUT.

Si l'appareil est allimenté sur piles, il se mettra sous tension.

1. Si vous utilisez l'adaptateur secteur (KA181) vendu séparément, branchez l'adaptateur secteur sur une prise secteur. L'appareil se mettra sous tension.
2. Lorsque les raccordement sont terminés, mettez l'appareil raccordé sous tension et réglez le volume.

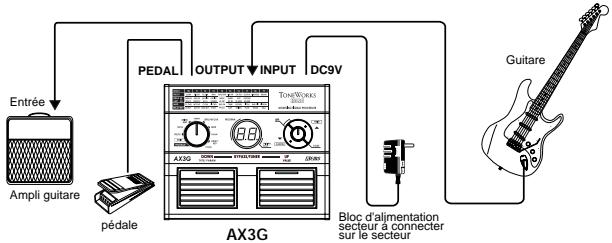

Exemple de branchement à un ampli guitare

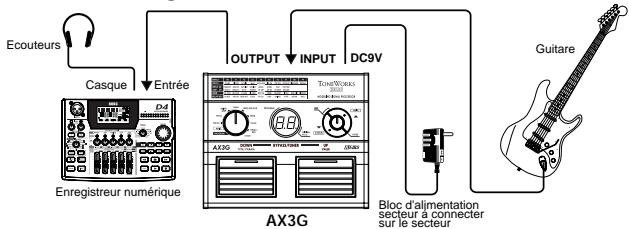

Exemple de branchement à une console de mixage ou d'un enregistrateur

Jouer (Mode Programme)

Les réglages de chaque effet est communément appelés programme. L'AX3G possède 80 programmes. Les programmes 01-40 sont réinscriptibles. Les programmes 41-80 contiennent des programmes préselectionnées pour une utilisation immédiate.

En mode Programme, vous pouvez selectionner des programmes en pressant sur le switch Program Down ouProgram Up, vous permettant des changements entre les sons.

Pour entrer dans le mode Programme, réglez le sélecteur de fonction sur [PROGRAM]. (Les Leds de la partie supérieure des boutons Program Up/Down s'allumeront)

Selectionner un programme

1. Veillez à bien être en mode programme.

Veillez à ce que le selecteur de fonctions est régèle sur [PROGRAM]. Dans le mode programme, les Leds des switches Program Up et Program Down seront allumées.

Quand vous allumez l'appareil, vous serez en mode Programme suivant la position du selecteur de fonctions.

1. Tournez le bouton de valeur pour ajuster le volume général.
   Si vous connectez l'AX3G à un amplificateur pour guitare, réglez le volume général à 50.
2. Pressez les switches Program Up ou Program Down pour selectionner un programme. L'écran program/value monterae le numero du programme.

Creez votre son (Mode Edit)

Flux du Signal

VOLUME PEDAL est utilisable uniquement si une pédale est connecté à l'entrée PEDAL.

Le mode Edit est quand le sélecteur de fonction est en position [PRE FX]-[DELAY/REV PARAM].

Vous pouvez changer de type d'effets pour chaque catégorie([PRE FX], [DRIVE/AMP], [LEVEL/NR/CAB], [MOD], [DELAY/REV]), et éoperator les paramètres pour creer votre son en détaill.

Selectionner les effets et adjuster les paramétres principaux

[PRE FX], [DRIVE/AMP], [MOD], [DELAY/REV]

Pour sélectionner les effets souhaités, dans chaque catégorie [PRE FX], [DRIVE/AMP], [MOD], et [DELAY/REV], Réglez le sélecteur de fonction sur la position appropriée, et utilisez le bouton [][] .

L'écran program/value indiquera une valeur F0-F9 dans le cas de (DRIVE/AMP, d0-d7 ou A0-A7), et la Led au dessus de la pédale Program Down s'illuminera.

La liste d'effets imprimée sur le panneau avant vous indique le type d'effectif sélectionné.

Vous pouvez tourné le bouton de valeur pour ajuster le paramètre principal pour l'effet sélectionné. A ce moment, l'écran program/value indiquera la valeur du paramètre et la Led au dessus de la pédale Program Up s'allumera.

Pour désactiver l'effet sélectionné, pressez simultanément les boutons [▲] et [▼]. Quand l'effet est actif, le type d'effet est indiqué et quand il est inactif, l'écran affiche "O F".

Guide rapide

Quand vous scélectionné un effet, l'AX3G sélectionne automatiquement les paramètres de cet effet à leurs valeurs optimales. En d'autres termes, vous pouvez creer des grossons juste enCHOISIGSANT un effet dans chaque catégorie PRE FX, DRIVE/AMP, MOD, et DELAY/REV, sans avoir besoin de régler des paramètres détaillés.

En ajustant les paramètres principaux, vous pouvez amener votre son au plus prét de ce que vous pensez.

Selectionner et adjuster les sous-paramètres

[PRE FX-PARAM], [DRIVE/AMP-PARAM], [MOD-PARAM], [DELAY/REV-PARAM]

Voici comment éditer les sous paramètres de l'effet que vous avez sélectionné dans chaque catégorie [PRE FX], [DRIVE/AMP], [MOD], et [DELAY/REV].

Quand vous pressez les boutons [▲] ou [▼], l'écran program/value indiquera une valeur P1-P5, et la Led au dessus du switch Program Down s'allumera pour indiquer ce que l'écran program/value affichera.

Pour les sous paramètres correspondant à P1-P5, referez vous à "Ap-pendices".

Maintenand, vous pouvez utiliser le bouton de valeur pour ajuster chaque sous paramètre.

A ce moment, l'écran program/value indiquera la valeur de paramètre et la Led au dessus du switch Program Up s'illuminera.

Note Si l'effet est désacté, l'écran program/value indiquera " F ". Si vous pouze éoperator les paramètres de chaque effet, pressez simultanément les boutons [▲] et [▼] pour réactiver l'effet.

Guide rapide

Pour sélectionner un effet et l'éditer, à votre gout, vous devez avant tout ajuster les paramètres principaux, puis ajuster les sous paramètres P1. Généralement, vous pourrez avoir le son que vous voulez en ajustant ces deux paramètres.

[LEVEL/NR/CAB]

Régler le sélecteur de cette fonction sur cette position si vous désírez ajuster le niveau de programme, la réduction de bruit, ou la modélisation de'ampli. Pressez les switches [▲] ou [▼] pour amener l'écran à LE (program level), nr (NR sensitivity), et Cb (cabinet). utilisez le bouton de valeur pour ajuster chaque paramètre.

LE: utilisez le bouton de valeur pour ajuster le niveau de programme (0.0-10). 5.0 est la valeur standard. En cas de distorsion dans le son, diminuez le volume de l'effect.

nr: Adjustez la réduction de bruit (0.0-10)afin de ne pas entendre de bruit quand vous ne jouez pas de guitare.

108 Selon la guitare que vous utilisez, le son peut etre interrormpu et des notes peuvent etre retardees si vous reglez la reduction de bruit trop fort.

Cb: Selectionnez le type de modélisation d'ampli (C0-C9)

22 Voupez editor le modele d'ampli si le modele drive/amp est inactif Dans ce cas, la Led indiquera " _".

Nosusyourecommandondsdutiliserla modelisationd'amplisiysousydésirezécouterl'AX3Gaucasqueoubienpar l'intérmédiaired'une tablede mixage.Siyouasecangettoan amplificateur pour guitare，youaurexcchoideaentrela modelisationourotremeampli.

les modeles d'enceinte (CABINET) sont associées aux modeles drive/ amp. Leur effet est applique uniquement lorsque le modele drive/amp est active. Lorsque vous changez le type de modele drive/amp, un modele d'enceinte approprié est automatiquement selectionne.

Types de paramètres d'effets et écran de valeur

Quand vous pressez le bouton Program Down dans le mode edit, l'écran indiquera le type d'effets ou le type de paramètres. (F0-F9, d0-d7, A0-A7, P1-P5). Quand vous pressez sur le bouton Program Up, l'écran indiquera la valeur du paramètre. Ceùs vous permet de surveiller les réglages utilisés.

Sauvegarde d'un programme(Write mode)

Voici comment sauver un son programme.

Si vous sortez du programme edited ou si vous eteignez l'appareil sans sauvegarder, les reglages que vous avez effectue seront effacés.

1. Reglez le selecteur de fonction sur [WRITE].
2. Pressez sur le bouton [▲(WRITE)]. Le numéro du programme va clignoter.
3. Utilisez le boutonde valeur de program up/down switches
4. Pressez le bouton [▲(WRITE)] de nouveau. Le programme sera sauvé, et l'écran indiquera brievement “C P”.

Le nouveau programme écrase l'ancien.
Note Si vous decide de ne pas sauvegarder le nouveau programme, pressez le bouton [CANCEL] pour arreter l'opération.

Vérifiez les valeurs sauvées dans un programme (Valeur originale)

La Led de valeur originale de l'écran program/ value vous permet de vérifier la valeur du programme sauvegarde.

Quand vous utilisez des boutons ou switches pour modifier la valeur des paramétres, la Led de valeur originale s'allumera quand la valeur atteindre cette du programme d'origine.

Note Dans le mode programme, cette Led s'éclairera quand les valeurs de tous les paramètres atteindre celles sauvées dans le programme.

Bypass et Mute

Bypass (désactive tous les effets y compris la réduction de bruit) et Mute sont des fonctions très pratiques quand vous pouze ajuster votre ampli, accorder votre guitare, ou changer de guitare. Voici comment utiliser ces deux fonction.

Bypasser I'AX3G

Pressez simultanément les switches Program Up et Program Down ; tous les effets seront desactivés. A ce moment, l'écran indiquera “ -- ”

Muter I'AX3G

Pressez simultanement et laissez appuyer les switches Program Up et Program Down pendant une seconde environ. La sortie sera muette. A ce moment, l'écran indiquera " _ ".

Quand l'AX3G est en bypass ou mute, l'accordeur chromatique automatique sera activé. Pour les désactiver, pressez les switches Program Up ou Program Down (celà ne changera pas le programme). A ce moment, le bouton de valeur opèrera comme un volume principal.

Accordeur

L'AX3G possède un accordeur chromatique automatique.

Vouspouvezajusterlepitchde referenceentreA438Hz-A445Hz.

Procedure pour I'accord

1. L'accordeur chromatique automatique est activé quand l'AX3G est en position Bypass ou Mute.

Si vous foulez accorder sans produit de sons, comme par exemple lors d'un concert, vous voudrez probablementmettre l'AX3G en position Mute.

1. Jouez une note avec votre guitare. L'écran program/value indiquera le nom de la note la plus proche.

Le nom des notes est indiqué comme suit:

nom des notes

C

C#

D

D#

E

F

F#

G

G#

A

A#

B

Affiche

C

C0

d

d0

E

F

F0

G

G0

R

R0

b

1. Si vous guitare est trop haute la led Program Up clignotera. Si vous guitare est trop BASSE, la led Program Down clignotera. Dans d'autres cas, un clignotement rapide indiquera que vous guitare est proche de la note juste.

Quand l'accord est parfait, les Leds Program Up et Down clignotent simultanément.

Ajustez le calibrage de l'accord

Quand vous allumez l'AX3G, l'accordeur interne est régé sur la note de référence (le LA) à 440Hz. Vous pouvez ajustez cette note de référence dans une échelle comprise entre 438 Hz et 445 Hz.

Quand l'accordeur est actif, vous pouvez utiliser les boutons [▲][▼] pour ajuster la note de référence dans une échelle comprise entre 438 Hz-445 Hz. En faisant ainsi, l'écran program/value indiquera une valeur comprise entre 38-45.

Quand vous éteignez l'appareil, l'ajustement du pitch que vous aurez effectué sera effacé. Le réglage à 440 Hz sera systématiquement rappelé.

Retour aux réglages d'usine

Voici comment retrouver les réglages d'usine de l'AX3G's ainsi que les programmes d'origine.

Quand vous executez cette fonction, tous les programmes que vous aurez créé seront effacés et replacés par les programmes d'usine.

1. Appuyes simultanément sur les boutons Program Up et Down et [▼(CANCEL)] button (3 boutons au total), Allumez l'appareil. L'écran program/value display indiquera "rL", et les Leds de la partie supérieure du bouton Program Up/Downvont clignoter...vous pouvez relacher les 3 boutons.
2. Si vous ne poulez pas de cette opération, pressez sur le bouton [CANCEL].
3. Pressez le bouton [▲(WRITE)] . L'écran program/value indiquera "CP" et le chargement va commencer. Quand il sera complet, l'écran indiquera "CP", et l'AX3G enterra automatiquement dans le mode program.

Ne jamais étéindre l'appareil quand il se recharge.

Troubles de fonctionnement

Avant de suspecter une panne, veuillez s'il vous plait vérifier les points suivants. Si vous n'arrivez pas malgré tout à résoudre le problème, contactez votre revendeur.

1 Pas d'allumage

• Les piles ne sont elles pas trop faibles? Quand la capacité des piles diminue, l'écran va clignoter "L". Nous recommendons de changer les piles dès que possible. Si les piles sont vides, oétez les immediatement. Laisser des piles usagées dans l'appareil peut cause des disfonctionnements (coulage par exemple). Vous doivent ofter les piles si vous ne doivent pas utiliser l'AX3G pour une longue période.
  Avez vous branché un cable stéreo dans l'entrée de l'appareil? Quand il est utilisé sur piles, l'alimentation n'est pas désactivée quand un cable stéreo est branché. Veillez à n'utiliser que des cables monos.

Est ce que l'adaptateur secteur est compatible?
Est ce qu'il est bien connecté à la prise alimentation?
Peut-il est en panne?

2 Pas de son

Vérifiez le volume de sortie de votre guitare.
Le cable de votre guitare électrique est-il bien connecté?
Votrecable n'est-il pas coupé?
Est ce que les paramètres DRIVE/AMP ou PROGRAM LEVEL (LEVEL/NR/CAB) ne sont pas régés à un niveau trop bas?
Si une pedale d'expression a ete branchee, est ce qu'elle fonctionne?
Est ce que la fonction Mute est activée? Rêférez vous à la rubrique "Bypass et Mute" et réactivez là.
Le volume principal n'est-il pas coupé ? Sélectionnez le bouton de fonction [PROGRAM], puis ajustez le volume.

3. Les Effets ne s'appliquent pas

Est-ce que I'effet n'est pas bypassé?
Est ce que les modulation "DEPTH" ou le delay/reverb "MIX" ne sont pas régés à un niveau trop faible?
L'AX3G n'est-il pas en mode Bypass? Régérez vous à la rubrique "Bypass et Mute" et annules la fonction Mute.

4. Les haute fréquences sont distordues en utilisation acoustique (AC SIM)

N'appliquez vous pas trop de d'effet drive? Baisser le parametre DRIVE/AMP [GAIN].
Utilisez vous une guitare possedant des sorties à haut niveau (par exemple des guitares équipées de micros à double bobinage). Baiser le volume de votre guitare.

5. Le son de votre ampli est sature ou le son est mauvais.

Vérifiez que le paramètre AMP "P5" (AMP/LINE) ne soit pas régé sur "Ln" (LINE). Changze le paramètre AMP "P5" (AMP/LINE) réglez sur "A1"-"A3" (AMP).

Est ce que le réglage de volume DRIVE/AMP [VOLUME] du PROGRAM LEVEL (LEVEL/NR/CAB) [LEVEL] n'est pas dosé de manière excessive?

\section*{Caracteristiques}

Nombre d'effets:	Types Pre-effect: 10 Types Drive/Amp Model: 16 Types Cabinet Model: 10 Types Modulation Effect: 10 Types Delay Effect: 5 Types Reverb Effect: 5 Noise Reduction: 1
Nombre de programmes:	80 (40 utilisateurs/40 presélectionnés)
Entrée Audio :	ENTREE (Casque Mono)
Sortie Audio :	SORTIE (Casque Stéréo)
Proesseur de Signal:	Conversion A/D: 24 bit Conversion D/A: 24 bit
Fréquence d'échantillonnage:	31.25 kHz
Accordeur:	Echelle : A0-E6
Calibration:	A=438-445 Hz
Alimentation:	4 piles alcalines AA (utilisation 8 heures en continu) ou Adaptateur secteurooptionnel DC9V.
Dimensions (L × P × H):	178 mm × 142 mm × 43 mm
Poids:	340 g
Articles inclus:	Owner's manual
Options :	Adaptateur⊕⊕-DC9V AC Contrôleur au pied EXP-2 Pédale d'expression/Volume XVP-10

AX3G MODELING SIGNAL PROCESSOR

Bedienungsanleitung

REMS

TONEWORKS KORG

Inhalt

Réglez la configuration LINE/AMP sur la position appropriée ci-dessous.

A1: Utilisez cette configuration si vous avez à relier l'AX3G à un ampli de type "clean-sounding" tel qu'un ampli combo ouvert fabriqué aux USA.
A2: Utilisez cette configuration si vous avez à relier l'AX3G à un ampli ayant un registre Médium caractéristique tel qu'un ampli combo ouvert fabriqué au Royaume-Uni.
A3: Utilisez cette configuration si vous avez à relier l'AX3G à un chateau de type 4 x 12 enceintes ouvertes.
Ln: Utilisez cette configuration si vous avez à relier l'AX3G à une entrée Line, pour brancher directement à une console de mixage ou un enregistreur."
