BEDIENUNGSANLEITUNG AX3G KORG

VorsichtsmaBregeln 23

Einleitung 24

Willkommen! 24

Funktionen 24

Bedienoberfliche und Rückseite 24

Bedienfeld 24

Rückseite 25

Vorbereitung 26

Einlagen der Batterien 26

Grundlegende Verbindungen 26

Anschlussbeispel —Gitarrenversteller 26

Anschlussbeispel — Mischpult/Recorder 26

Spieleng (Program-Modus) 27

Anwahl eines Speichers 27

Programmieren eigener Sounds (Edit-Modus) 27

Signalfluss 27

Effektanwahl und Einstellen der Hauptparameter 27

Anwahl und Einstellen der Zusatzparameter 28

Speichern eines Sounds (Write-Modus) 29

Kontrolle der gespeicherten Einstellungen (Originalwerte) .... 29

Effektumgehung und Stummschaltung 29

Umgehen des AX3G 29

Stummschalten des AX3G 29

Stimmfunktion (Tuner) 29

Arbeitsweise fur das Stimmen 29

Einstellen der Kammertonfrequenz 30

Wiederherstellen der Werksdaten 30

Fehlerische 30

Technische Daten 31

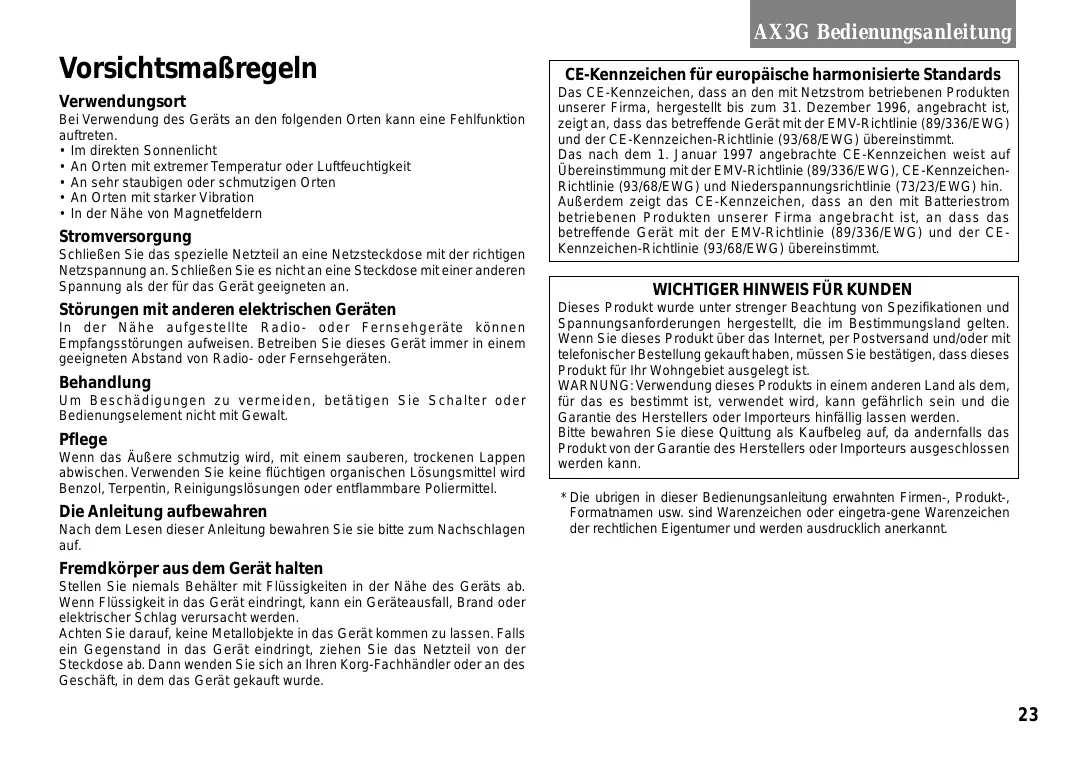

Vorsichtsmaßregeln

Verwendungssort

Bei Verwendung des Geräts an den folgenden Orten kann eine Fehlfunktion auften.

• Im direkten Sonnenlicht
  An Orten mit extremer Temperatur oder Luftfeuchtigkeit
  An sehr staubigen oder schmutzigen Orten
  An Orten mit starker Vibration
• In der Höhe von Magnetfeldern

Stromversorgung

Schlieben Sie das spezielle Netzteil an eine Netzsteckdose mit der richtigen Netzspannung an. Schlieben Sie es nicht an eine Steckdose mit einer anderen Spannung als der für das Gerat geeigneten an.

Störungen mit anderen elektrischen Geräten

In der Höhe aufgestellte Radio- oder Fernsehgeräte konnen Empfangsstörungen aufweisen. Betreiben Sie diese Gerät immer in einem geeigneten Abstand von Radio- oder Fernsehgeräten.

Behandlung

Um Beschädigungen zu vermeiden, betätigten Sie Schalter oder Bedienungselement nicht mit Gewalt.

Pflege

Wenn das AuBere schmutzig wird, mit einem sauberen, trockenen Lappen abwischen. Verwendten Sie keine flüchtigen organischen Lösungsmittel wird Benzol, Terpentin, Reinigungslösungen oder entflammbare Poliermittel.

Die Anleitung aufbewahren

Nach dem Lesen dieser Anleitung bewahren Sie sieitte zum Nachschlagen auf.

Fremdkörper aus dem Gerät halten

Stellen Sie niemals Behalter mit Flüssigkeiten in der Höhe des Geräts ab. Wenn Flüssigkeit in das Gerät eindringt, kann ein Geräteausfall, Brand oder elektrischer Schlag verursacht werden.

Achten Sie darauf, keine Metallobjekte in das Gerätkommen zu halten. Falls ein Gegenstand in das Gerät eindringt, ziehen Sie das Netzeil von der Steckdose ab. Dann wenden Sie sich an ihren Korg-Fachhändler oder an des Geschäft, in dem das Gerät gekauft wurde.

CE-Kennzeichen für europäische harmonisierte Standards

Das CE-Kennzeichen, dass an den mit Netzstrom betriebenen Produkten unserer Firma, hergestellt bis zum 31. Dezember 1996, angebracht ist, zeigt an, dass das betreffende Gerät mit der EMV-Richtlinie (89/336/EWG) und der CE-Kennzeichen-Richtlinie (93/68/EWG) übereinstimmt.

Das nach dem 1. Januar 1997 angebrachte CE-Kennzeichen weist auf Übereinstimmung mit der EMV-Richtlinie (89/336/EWG), CE-Kennzeichen-Richtlinie (93/68/EWG) und Niederspannungsrichtlinie (73/23/EWG) hin. Außendem zeigt das CE-Kennzeichen, dass an den mit Batteriestrom betriebenen Produkturen unserer Firma angebracht ist, an dass das betreffende Gerat mit der EMV-Richtlinie (89/336/EWG) und der CE-Kennzeichen-Richtlinie (93/68/EWG) übereinstimmt.

WICHTIGER HINWEIS FÜR KUNDEN

Dieses Produkt wurde unter strenger Beachtung von Spezifikationen und Spannungsanforderungen hergestellt, die im Bestimmungsland gelten. Wenn Sie diesen Produkt über das Internet, per Postversand und/oder mit Telefonischer Bestellung gekauft haben, müssen Sie bestätigten, dass these Produkte für Ihr Wohngebiet ausgelegt ist.

WARNING: Verwendung desses Produkte in einem anderen Land als dem, für das es bestimmt ist, verwendet wird, kann gefährlich sein und die Garantie des Herstellers oder Importeurs hinfällig halten werden.

Bitte bewahren Sie diese Quittung als Kaufbeleg auf, da andernfalls das Produkt von der Garantie des Herstellers oder Importeurs ausgeschlossen werden kann.

• Die übrigen in dieser Bedienungsanleitung erwahnten Firmen-, Produkt-, Formatnamen usw. sind Warenzeichen oder eingetra-gene Warenzeichen der rechtlichen Eigentomer und werden ausdrucklich anerkannt.

Einleitung

Willkommen!

Vielen Dank für die Entscheidung zu einem AX3G Modeling-Signalprozessor der TONEWORKS-Serie. Wir sind uns ziemlich sicher, dass du damit Stunden lang in Sound-Orgien schwellgen wirst – sei es live, im Studio, oder beim Üben mit einem Kopfhörer!

Um über Jahre hinweg Freude an demem neuen AX3G zu haben und es richtig zu bedieren, musst du dir diese Bedienungsanleitung vollständig durchlesen. Bewahre sie an einem Ort auf, wo du sie bei Bedarf wieder findest.

Funktionen

Hochwertige Sounds dank REms Modeling-Technologie von Korg

WasistREms?

Items (Resonant Structure and Electronic Circuit Modeling System) ist eine von Korg entwickelte Klangformungstechnologie, die den komplexen Charakter und das Verhalten von akustischen und elektrischen Instrumenten wie auch elektronischen Schaltungen in realen Umgebungen prazise nachbildet. Items simuliert eine Vielzahl von Klangerzeugungscharakteristiken: Instrumentenkörper/-gehäuse, Lautsprecher und Boxen, akustische Umgebungen, Vakuumröhren, Transistoren, usw.

Du kannst bis zu 6 der 57 internen Effekte gleichzeitig verwenden (darunter auch Rauschunterrückung).
Die Parameter aller Effekte in den vier Kategorien (Pre-FX, Drive/Amp, Modulation und Delay/Reverb) setzen sich editieren.
Eigene Sounds kannst du in 40 User-Speichern sichern. Außerdem stehen dir 40 erstklassige Preset-Speicher zur Verfügung, mit denen du sofort loslegen kannst.

Mit einem optionalen Korg-Schweller (EXP-2 oder XVP-10) kannst du wahlweise den Wah-Effekt bedieren oder die Lautstärke einstehen.
Beim Wechseln zwischen Programmen, die den gleichen Delay-Type und TIME-Parameter ([P1]-Einstellung) verwenden, reibt das Delay nicht ab. Das gleiche gilt für Programme mit gleichem Reverb-Type: Auch hier klingt der Hall tatsäch aus.
Bei Anwahl des Bypass-Modus' bzw. beim Stummschalten des Geräts wird automatisch die autochromatische Stimmfunktion aktiviert.

Bedienoberfläche und Rückseite

Hier werden die Bedienelemente der Vorderseite und die Anschlüsse auf der Rückseite des AX3G vorgestellt.

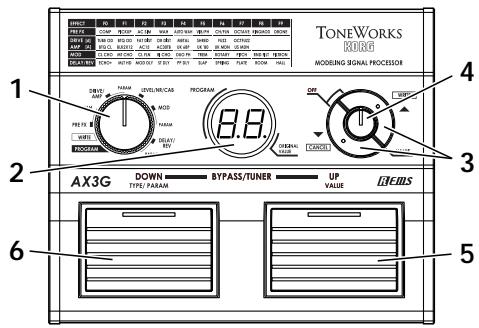

Bedienfeld

1. Funktionswahlschalter

Die Funktion der Up/Down-Taster und des Eingaberads richten sich nach dem hier eingeseltten Modus. Stelle den Schalter auf [PROGRAM], um den Program-Modus zu wahlen oder auf [WRITE], um Einstellungen zu speichern. Zum Editieren wählst du eine der Positionen [PRE FX]-[DELAY/REV-PARAM].

2. Speicher-/Werte-Display

Im Edit-Modus werden hier der Effekttyp (F0~F9, d0~d7, A0~A7, LE, nr, Cb), der Parameter (Px1~P5) und sein aktueller Wert angezeigt. Im Write- und Program-Modus wird die Programmnummer im Display angezeigt. Wenn du BYPASS/MUTE aktivierst, erscheint beim Stimmen der Notename im Display.

3. [▲(WRITE)]-/[▼(CANCEL)]-Taster

Im Effekt-Modus kannst du mit diesen Tastern Effekttypen bzw. Parameter wahren.

Drücke beide Taster gleichzeitig, um einen Effekt ein-/auszuschalten. Im Write-Modus dienen diese Taster zum Speichern von Programmen. Im Program-Modus kannst du diese Taster betätigten, um Programmspeicher in 10er-Schritten zu wahren. Und bei aktiver Stimmfunktion dienen sie zum Einstellen der Kammertonfrequenz.

4. Eingaberad

Im Edit-Modus kannst du mit diesen Rad die Parameterwerte einstehen. Im Write-Modus wählst du damit den Zielspeicher. Im Program-Modus kannst du hiermit die Gesamtlautstärke regeln.

5. Program Up-Schalter

Im Program-Modus kann hiermit der benöttige Speicher gewählt werden. Bei wiederholtem Drücken these Schalters wird die jeweils nachste Speichernummer gewählt. Im Edit-Modus rufst du hiermit den Parameterwert im Speicher-/Werte-Display auf. Dann leuchtet die Diode über dem Pedal, damit du weiß, dass das Speicher-Display momentan Parameterwerte anziegt.

6. Program Down-Schalter

Im Program-Modus kann hiermit der benöttige Speicher gewählt werden. Bei wiederholtem Drücken these Schalters wird der jeweils vorangehende Speicher gewählt. Im Edit-Modus kannst du他们在betätigten, damit der Parametotyp im Speicher-/Werte-Display angezeigt wird. Dann leuchtet die Diode über dem Pedal, damit du weiß, dass das Speicher-Display momentan den Effekt- oder Parametotyp anziegt.

Rückseite

1. INPUT-Buchse

Hier musst du seine Gitarre anschließen.

2. OUTPUT-Buchse

Hier kannst du deinen Gitarrenveränder oder Kopfhörer anschließen.

3. PEDAL-Anschluss

Hier kannst du ein optionales Korg-Schwellpedal (EXP-2 oder XVP-10) anschließen.

Wenn du es als Wah-Pedal nutzen möchtest, musst du unter [PRE FX] "WAH" einstellen. Ansonsten fungiert es als Volumenpedal.

4. Stromversorgung

\~DC9V

Hier kann ein AC-Netzteil (Sonderzubehör) angeschlossen werden.

Vorbereitung

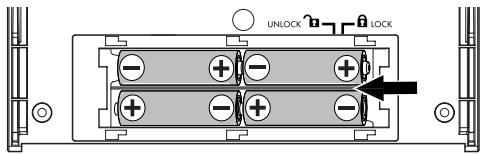

Einlegend der Batterien

1. Öffne das Batteriefach, indem du die Abdeckung in Pfeilrichtung schiebst.
   Lege vier AA-Alkalibatterien (nicht im Lieferumfang) ein. Achte damit auf die richtige „+"/"Polarität. Danach musst du das Batteriefach wieder schreiben.
2. Wenn du das AX3G mit Batterien betriebst, schaltet es sich automatisch ein, sobald du eine Mono-Klinke in die INPUT-Buchse steckst. Dann werden im Display die Speichernummer bzw. andere Informationen angezeigt.
   Ziehe die Klinke aus der INPUT-Buchse, um das Gerät auszuschalten.

Grundlegende Verbindungen

Schalte alle Geräte vor Herstellten der Anschlüsse aus. Andernfalls konntest du denen Verträker oder die Lautspeicher beschädigten bzw. Betriebsstörungen verursachen.

1. Verinde die OUTPUT-Buchse des AX3G über ein Audiokabel mit dem Eingang des Mischpults/Recorders oder Verständern.

Vor Herstellen der Verbindung musst du die Lautstärke des anderen Geräts auf den Mindestwert stellen.

Wenn du mit einem Kopfhörer arbeiten möchtest, musst duihn an die OUTPUT-Buchse anschließen.

1. Verbinde die Gitarre mit der INPUT-Buchse auf der Rückseite.

Damit schaltest du im Batteriebetrieb das Gerät ein.

1. Ein (optionales) AC-Netzteil musst du zuerst mit der DC9V-Buchse auf der Rückseite und danach mit einer Steckdose verbinden.
2. Jetzt kannst du auf dem Veränderer (Mixer) die Lautstärke einstellen.

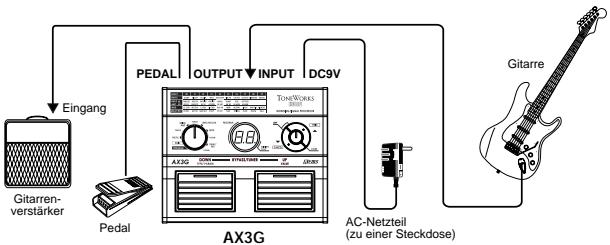

Anschlussbeispiel — Gitarrenvermöster

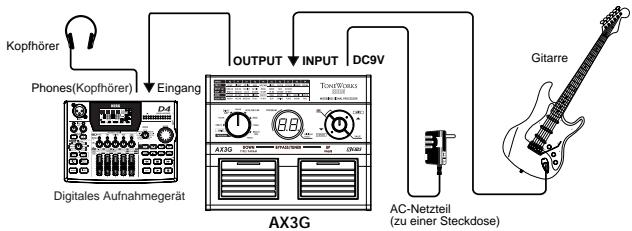

Anschlussbeispiel — Mischpult/Recorder

Spiel (Program-Modus)

Die Einstellungen eines gespeicherten Sounds nennen wir „Program". Das AX3G bietet 80 solcher Speicher. In den Speichern 01~40 kannst du eigene Einstellungen sichern. Die Speicher 41~80 enthalten „Pre-sets", die dir auf die Sprünge halten sollen.

Im Program-Modus kannst du mit dem Program Down- bzw. Program Up-Schalter andere Einstellungen (sprich: Sounds) wahren.

Um den Program-Modus aufzurufen, musst du den Funktionswahlschalter auf [PROGRAM] stellen. (Die Dioden über den Up/Down-Schaltern leuchten.)

Anwahl eines Speichers

1. Aktiviere den Program-Modus.

Stelle den Funktionswahlschalter auf [PROGRAM].

Wenn die Dioden des Program Up- und Program Down-Schalters leuchten, ist der Program-Modus aktiv.

Unmittelbar nach dem Einsatz wird der Program-Modus automatisch gewählt.

1. Stelle mit dem Eingaberad die Lautstärke ein.

Wenn Sie das AX3G an einen Gitarren Veränderungen angeschlossen haben,dann stellen Sie das Master Volume auf 50.

1. Drücke den Program Up- oder Program Down-Schalter, um einen Speicher zu wahlen.

Das Speicher-/Werte-Display zeigt die Nummer des gewählten Speichers an.

Programmieren eigener Sounds (Edit-Modus)

Signalfluss

Ann, "VOLUME PEDAL" ist nur belegt, wenn man ein Pedal an die PEDAL-Buchse anschließ.

Bei Anwah einer Einstellung [PRE FX]~[DELAY/REV PARAM] wird der Edit-Modus aktiviert.

Jeder Kategorie kann dann ein anderer Effekttyp zugeordnet werden ([PRE FX], [DRIVE/AMP], [LEVEL/NR/CAB], [MOD], [DELAY/REV]). Aufderdem{lassen sich mehrere Effektparameter abwandeln.

Effektanwahl und Einstellen der Hauptparameter

[PRE FX], [DRIVE/AMP], [MOD], [DELAY/REV]

Um für die Kategorie [PRE FX], [DRIVE/AMP], [MOD] oder [DELAY/REV] einen anderen Effekt zu wahlen, musst du den Funktionswahlschalter auf den zutreffenden Eintrag stellen und die Taster [][] verwenden.

Im Speicher-/Werte-Display erscheint dann eine Angabe wie F0-F9 (bei DRIVE/AMP, d0~d7 oder A0~A7), und die Diode über dem Program Down-Pedal leuchtet, damit du weiß, dass das Speicher-Display momentarily den Effekttyp anziegt.

Ann. Die verfügbaren Effekte findest du auf der Frontplatte.

Mit dem Eingaberad kannst du den „Hauptparameter" des gewählten Effektes beeinflussen. Im Speicher-/Werte-Display erscheint dann der Parameterwert, und die Diode über dem Program Up-Pedal leuchtet, damit du weiß, dass das Speicher-Display momentan einen Wert anziegt.

Am. Um den gewählten Effekt auszuschalten, musst du die Taster [▲] und [▼] simultan drücken. Wenn der Effekt aktiv ist, wird der Typ angezeigt. Ist er hingegen aus, so wird „öF“ angezeigt.

■ Praxis

Bei Anzahl eines Effekt's ], das AX3G immer die Idealeinstellungen fur dessen Parameter. Du kannst also schon erstklassige Sounds erzielen, indem du einfach fur jeder Kategorie (PRE FX, DRIVE/AMP, MOD und DELAY/REV) einen anderen Effekt wahlst.

Über die Hauptparameter kannst du dann den Feinschliff vornehmen.

Anwahl und Einstellen der Zusammenparameter

[PRE FX-PARAM], [DRIVE/AMP-PARAM], [MOD-PARAM], [DELAY/REV-PARAM]

Die Zusammenparameter der einzelnen Kategorie-Effekte ([PRE FX], [DRIVE/AMP], [MOD] und [DELAY/REV]) setzen sich wie folgt einstellen.

Bei Betätig des [▲]- oder [▼]-Tasters erscheinen im Speicher-/Werte-Display die Parameterbezeichnungen P1~P5. Die Diode über dem Program Down-Schalter leuchtet, damit du weiß, dass das Speicher-Display momentarily den Parametertype anziegt.

Aim. Mit welchen Zusatzparametern P1~P5 jeweils belegt sind, erfolrst du im „Appendices" auf S.43.

Jetzt kannst du die Zusatzparameter mit dem Eingaberad einstellen.

Im Speicher-/Werte-Display erscheint der Parameterwert, und die Diode über dem Program Up-Schalter leuchtet, damit du weiß, dass das Speicher-Display momentan einen Wert anziegt.

Wenn bei Anzahl einer [PARAM]-Einstellung, oF "im Speicher-/Werte-Display erscheint, ist der betreffende Effekt ausgeschelt. Drücke dann den [ ]· und [ ] Taster, um den Effekt zu aktivieren.

■ Praxis

In der Regel ist es beim Editieren sinnvoll, erst die Hauptparameter und danach den Zusammenparameter P1 einzustellen. So gelangst duathamlich oftmals bereits ans Ziel deiner (Sound-)Wünsche.

[LEVEL/NR/CAB]

Stelle den Funktionswahlschalter auf diesen Eintrag, um den Programmpegel, die Rauschunterrückung und das Boxen-Modeling einzustellen. Drücke den [▲]- oder [▼]-Taster wiederholt, um der Reihe nach „LE" (Programmpegel), „nr" (Empfindlichkeit der Rauschunterrückung) und „Cb" (Boxen) zu wahren. Mit dem Eingaberad kannst du die Parameterwerte einstellen.

LE: Einstehen des Programmpegels (0.0~10). Der normale Wert lautet "5.0"). Bei bestimmen Effekteinstellungen tritt unschöne Verzerrung auf, die man durch Verringern theses Wertes wieder in den Griff gekommen.

nr: Stelle die Empfindlichkeit der Rauschunterrückung (0.0~10) so ein, dass kein Rauschen hörbar ist, wenn du nicht auf der Gitarre spielst.

Bei bestimmen Gitarren werden lang gehaltene Noten eventuell zu früh ausgeblendet. Wahle dann einen kleineren Wert. Wahle immer eine für dich „stressfreie" Einstellung.

Cb: Hier kannst du den simulierten Boxentyp wahlen (C0~C9).

Wenn das Drive/Amp-Modell ausgeschelt ist, kannst du keinen Boxentyp wahren. Dann wird im Display „-“.angezeigt.

Die Boxensimulation eignet sich vor allem für den Kopfhörerbetrieb und die Direktverbindung des AX3G mit einem Mischpult oder Re-corder. Bei Verwendung eines Gitarrenverständsrkters macht das Boxen-Modeling nur bedingt Sinn. Aber probieren können man's ja mal...

Anm. Die Boxensimulation ist fest mit dem Drive/Amp-Modell verknüpf. Sie Funktioniert also nur, wenn das Drive/Amp-Modell aktiv ist. Bei Anwahl eines anderen Drive/Amp-Types wird automatisch das damit verknüpfte Modell gewählt.

Anzeige von Effekt-/Parametertyp und Wert

Wenn du im Edit-Modus den Program Down-Schalter drückst, wird im Speicher-/Werte-Display der Effekt- bzw. Parametertype angezeigt (F0~F9, d0~d7, A0~A7, P1~P5). Drücke den Program Up-Schalter, damit der Parameterwert angezeigt wird. Praktisch für schelle Kontrollen...

Speichern eines Sounds (Write-Modus)

Wenn du mit einem Sound zufrieden bist, kannst du ihn wie folgt speichern.

Wenn du allerdings vorher einen anderen Speicher wahlst bzw. das Gerätausschaltest, werden deine Einstellungen wieder gelöscht!

1. Stelle den Funktionswahlschalter auf [WRITE].
2. Drücke den [▲(WRITE)]-Taster. Zeitzt blinkt die Speichernummer.
3. Wähle mit dem Einstellrad oder den Program Up/Down-Schaltern den gewünschen Speicherplatz.
4. Drücke den [▲(WRITE)]-Taster erneut. Deine Einstellung wird gespeichert und im Speicher-/Werte-Display wird kurz „P angezeigt.

Beim Speichern ersetzt die neue Version den vorgen Sound. Letzterer geht also verloren.

Wenn du das nicht möchtest, kannst du den Vorgang noch mit dem [CANCEL]-Taster abbrechen.

Kontrolle der gespeicherten Einstellungen (Originalwerte)

Anhand der "Original Value"-Diode des Speicher-/Werte-Displays kannst du bequem die gespeicherten Werte kontrollieren. Sobald du beim Editieren den gespeicherten Wert erreichst, leuchtet die Diode.

Im Program-Modus leuchtet diese Diode, wenn alle Parameter den gespeicherten Einstellungen entsprechen.

Effektumgehung und Stummschaltung

Zum Einstellen des Verstärkers, beim Stimmen bzw. Wechseln der Gitarre usw. kannst du das Gerät stummschalten oder die Effekte (inkl. Rauschunterrückung) umgeben. Das Funktioniert folgendermaßen.

UmgehendesAX3G

Betätigte Program Up und Program Down gleichzeitig: Alle Effekte werden umgangen. Im Speicher-/Werte-Display erscheint „ -- “.

Stummschalten des AX3G

Halte Program Up und Program Down ±1 Sekunde gedrückt, um die Ausgabe stummzuschalten. Im Speicher-/Werte-Display erscheint „- -". Wenn du die Effekte umgehst oder das Gerät stummschaltest, wird der autochromatische Tuner aktiviert. Um diese Modi wieder aufzuheiten, musst du ediliglich den Program Up- oder Program Down-Schalter betätigten (der Speicher wird dadurch nicht umgeschaltet). Dann fungiert das Einstellrad wieder als Lautstärkeregler.

Stimmfungtion (Tuner)

Das AX3G enthalt eine autochromatische Stimmfunktion („Tuner"). Die Kammertonfrequenz der Note „A" kann im Bereich 438~445Hz geändert werden.

Arbeitsweise für das Stimmen

1. Im Bypass- und Mute-Modus (Stummschaltung) wird der Tuner des AX3G automatisch aktiviert.

Bei einem Auftritt empfeihlt es sich, das AX3G stummzuschalten, um das Publikum nicht mit denen „Stimmkunsten" zu nerven.

1. Spieler eine Note auf der Gitarre. Im Speicher-/Werte-Display erscheidt der Name der erkannten Note.

Die Notennamen werden folgendermaßen angezeigt:

Notename

C

C#

D

D#

E

F

F#

G

G#

A

A#

B

Anzeige

C

C0

d

d0

E

F

F0

G

G0

R

R0

b

1. Wenn seine Gitarre zu hoch gestimmt ist, blinking die Diode des Program Up-Schalters. Ist sie zu tief gestimmt, so blinking die Diode des Program Down-Schalters. Je schneller eine Diode blinkt, umso weiter bist du von der richtigen Tonhöhe entfernt.
   Wenn beide Dioden (Program Up & Down) konstant leuchten, ist die Stimmung perfect.

Einstellen der Kammertonfrequenz

Beim Einsatzen wird als Kammertonfrequenz (Referenz) automatisch A = 440Hz gewählt. Der Tuner lassst sich im Bereich 438Hz 445Hz kalibrieren.

Hierfür muss die Stimmfunktion aktiv sein. Dann kannst du mit den [][] -Tastern die Kammertonfrequenz wahren (438Hz~445Hz). Die im Speicher-Display angezeigten Werte lauten darauf 38~45.

Die Kalibrierung besteht beim Ausschalten des Geräts verloren. Beim nachsten Einsatzen wird automatisch wieder 440Hz gewählt.

Wiederherstellen der Werksdaten

Mit folgendem Verfahren kannst du dein AX3G auf die Werksvorgaben zusammen.

Achtung: Dabei gehen alle selbst programmierten Sounds verloren. Das AX3G ist dann wieder „taufrisch".

1. Halte den Program Up- und Down-Schalter sowie den [▼(CANCEL)]-Taster gedrückt, während du das Gerät einschaltest. Im Speicher-/Werte-Display erscheidt „rL“ und die Dioden über den Program Up/Down-Schaltern blinken. Gib die Schalter und den Taster wieder frei.

2. Wenn du es dir im letzten Moment noch noch anders überlegst, musst du den [CANCEL]-Taster drucken.

3. Drücke den [▲(WRITE)]-Taster. Im Speicher-/Werte-Display erscheidt „ Ld “ und die Werksdaten werden geladen. Wenn alle Daten vorliegen, erscheidt „ CP“, Danach wechselt das AX3G automatisch in den Program-Modus.

Schalte das Gerät nimals aus, solange die Wiederherstellung der Werksdaten noch lauft.

Fehlerische

Wenn du den Eindruck hast, dass etwas nicht nach Plan lauft, solltest du zuerst folgende Punkte überprüfen. Wenn sich dadurch das Problem nicht beheben lasst, wenden Sie sich an ihren Fachhändler.

1. Das Gerät kann nicht eingeschaltet werden

Sind die Batterien erschöpf? Wenn sich die Batteriespannung dem Ende zuneigt, blinking im Display die Meldung „Lä“. Dann musst du umgehend neue Batterien einlagen. Entferne leere Batterien immer sofort aus dem Gerät. Tust du das)namlich nicht, so kommt es zu Betriebsstorungen (z.B. durch Auslaufen der Batterieflüssigkeit). Entferne die Batterien außerdem, wenn du das AX3G langere Zeit nicht verwenden möchtest.
Steckt vielleicht eine Stereo-Klinke in der INPUT-Buchse? Wenn du das AX3G mit Batterien betriebst, schaltet es sich bei Anschlieben einer Stereo-Klinke nicht ein. Schau also nochmal nach, ob du auch wirklich ein Monokabel verwendest.
Hast du das AC-Netzteil an die DC9V-Buchse auf der Rückseite angeschlossen?
Hast du das Netzeil an eine geeignete Steckdose ange-schlossen?
Ist das Netzeil eventuell beschädigt?

2. Nix zu horen

Hast du die Lautstärke deiner Gitarre ganz zurückgenommen?
Ist das Gitarrenkabel richtig angeschlossen?
Ist das Gitarrenkabel eventuell defect?
Hast du unter DRIVE/AMP oder PROGRAM LEVEL (PROGRAM LEVEL) zu niedrige Parameterwerte eingestellt?
Hast du die Lautstärke eines externen Effektsheruntergedreht?
Hast du ein Schwellpedal angeschlossen, das gerade hochgeklapt ist?
Hast du die Stummschaltung aktiviert? Schalte diese Funktion wieder aus, siehe „Effektumgehung und Stummschaltung" (S.29).
Hast du die Gesamtlautstärke auf den Mindestwert gestellt? Stelle den Funktionswahlschalter auf [PROGRAM] und wähle mit dem Einstellrad eine höhere Gesamtlautstärke.

3. Ein Effekt streikt

Wird der Effekt umgangen?
Hast du Modulation „DEPTH“ bzw. Delay/Reverb „MIX“ auf einen kleinen Wert gestellt?
Hast du die Effektumgehung des AX3G aktiviert (Bypass)? Schalte sie wieder aus, siehe „Effektumgehung und Stummschaltung" (S.29).

4. Die Höhen verzerren bei Verwendung von ACOUSTIC (AC SIM)

Ist ein zu hoher Drive-Wert eingestellt? Verringere die DRIVE/AMP [GAIN]-Einstellung.
Liefert deine Gitarre ein besonderss starkes Ausgangssignal (verwendet sie z.B. Humbucker)? Nimm die Lautstärke deiner Gitarre etwas zurück.

5. Der Gitarrenveränder kiert gibt unschöne Verzerrung aus oder klingt „komisch“

Wahrscheinlich hast du den AMP-Parameter P5^ (AMP/LINE) auf L n^ (LINE) gestellt. Stelle den AMP-Parameter P5^ (AMP/ LINE) auf A1^ _A3 A3^ (AMP).

Hast du einen zu hohen DRIVE/AMP [VOLUME]- oder PROGRAM LEVEL-Wert (LEVEL/NR/CAB) gewählt?

Technische Daten

Anzahl der Effekte:	Pre-Effekttypen: 10 Drive/Amp-Modelle: 16 Boxenmodelle: 10 Modulationseffekte: 10 Delay-Effekte: 5 Reverb-Effekte: 5 Rauschunterrückung: 1
Anzahl der Programspeicher:	80 (40 User/40 Preset)
Audio-Eingabe:	INPUT-Buchse (Mono-Klinke)
Audio-Ausgabe:	OUTPUT-Buchse (Stereo-Klinke)
Signalverarbeitung:	A/D-Wandlung: 24 Bit D/A-Wandlung: 24 Bit
Sampling-Frequency:	31.25 kHz
Stimmfunktion:	Erkennungsbereich: A0~E6
Kammertonfrequenz:	A=438~445 Hz
Stromversorgung:	4x AA-Alkalibatterien (8 Stunden Dauerbetrieb) oder AC-Netzteil (Sonderzubehör)
Abmessungen (B × T × H):	178 mm × 142 mm × 43 mm
Gewicht:	340 g
Lieferumfang:	Bedienungsanleitung
Sonderzubehör:	EXP-2 AC-Netzteil XVP-10 Schwell-Pedal XVP-10 Schwell-/Volumenpedal

• Änderungen der technischen Daten und des Designs ohne vorherige Ankündigung vorbehalten.

Appendices

PRE FX		Main Parameter		P1		P2		P3		P4
F0	COMP	SENS	1...10	LEVEL	0...10	-	-	-	-	-	-
F1	PickUP	TYPE	HS, SH	LEVEL	0...10	PHASE	1...10	PHASEMIX	-10...10	SENS	0...10
F2	AC SIM	TOP	1...10	BODY	1...10	TYPE	1,2,3,4	MIX	0...10	-	-
F3	WAH	PEDAL	1...10	TYPE	47 / 48	ORDER	Pr/Po	CLOSE	1...10	OPEN	1...10
F4	AUTO WAH	SENS/POL	0...10, -0...-10	ATTACK	1...10	ORDER	Pr/Po	TYPE	47 / 48	-	-
F5	VIB/PH	SPEED	1...10	DEPTH	0...10	ORDER	Pr/Po	TYPE	U1,U2,or,bL	MANUAL	1...10
F6	CH/FLN	SPEED	1...10	DEPTH	0...10	RESO	0...10	MANUAL	1...10	-	-
F7	OCTAVE	EFFECT	0...10	DIRECT	0...10	-	-	-	-	-	-
F8	RING MOD	OSCFREQ	0...10	EFFECT	0...10	DIRECT	0...10	FILTER	1...10	-	-
F9	DRONE	KEY	A...G'	MIX	0...10	RESO	1...10	-	-	-	-

DRIVE/AMP		Main Parameter		P1		P2		P3		P4		P5		Cabinet
d0	TUBE OD	GAIN	1...10	TONE	0...10	VOLUME	0...10	-	-	-	-	-	-	C0	TWEED 1x8
d1	BTQ OD	GAIN	1...10	TONE	0...10	VOLUME	0...10	-	-	-	-	-	-	C1	TWEED 1x12
d2	FAT DIST	GAIN	1...10	TONE	0...10	VOLUME	0...10	-	-	-	-	-	-	C2	TWEED 4x10
d3	OR DIST	GAIN	1...10	TONE	0...10	VOLUME	0...10	-	-	-	-	-	-	C3	BLACK 2x10
d4	METAL	GAIN	1...10	TREBLE	0...10	MIDDLE	0...10	BASS	0...10	VOLUME	0...10	-	-	C9	US V30
d5	SHRED	GAIN	1...10	TREBLE	0...10	MIDDLE	0...10	BASS	0...10	VOLUME	0...10	-	-	C8	UK T75
d6	FUZZ	GAIN	1...10	TONE	0...10	VOLUME	0...10	-	-	-	-	-	-	C7	UK H30
d7	OCTFUZZ	GAIN	1...10	TONE	0...10	VOLUME	0...10	-	-	-	-	-	-	C7	UK H30
A0	BTQ CL	GAIN	0...10	TREBLE	0...10	MIDDLE	0...10	BASS	0...10	VOLUME	0...10	AMP/LINE	A1...Ln	C7	UK H30
A1	BLK2X12	GAIN	0...10	TREBLE	0...10	MIDDLE	0...10	BASS	0...10	VOLUME	0...10	AMP/LINE	A1...Ln	C4	BLACK 2x12
A2	AC15	GAIN	0...10	TREBLE	0...10	MIDDLE	0...10	BASS	0...10	VOLUME	0...10	AMP/LINE	A1...Ln	C5	AC15TBX
A3	AC30TB	GAIN	0...10	TREBLE	0...10	MIDDLE	0...10	BASS	0...10	VOLUME	0...10	AMP/LINE	A1...Ln	C6	AC30TBX
A4	UK 68P	GAIN	0...10	TREBLE	0...10	MIDDLE	0...10	BASS	0...10	VOLUME	0...10	AMP/LINE	A1...Ln	C7	UK H30
A5	UK '80	GAIN	0...10	TREBLE	0...10	MIDDLE	0...10	BASS	0...10	VOLUME	0...10	AMP/LINE	A1...Ln	C7	UK H30
A6	UK MDN	GAIN	0...10	TREBLE	0...10	MIDDLE	0...10	BASS	0...10	VOLUME	0...10	AMP/LINE	A1...Ln	C8	UK T75
A7	US MDN	GAIN	0...10	TREBLE	0...10	MIDDLE	0...10	BASS	0...10	VOLUME	0...10	AMP/LINE	A1...Ln	C9	US V30

About the AMP/LINE setting

Apropos AMP/LINE-Einstellung

These Einstellung ist wichtig. Damit gibst du tatsächlich an, an welchen Geräte typ du dein AX3G anschließen möchtest (Gitarrenveränderer, Mischpult, Recorder usw.).

Nur bei Anwahl der richtigen Einstellung ist das Ausgangssignal optimal auf das andere Gerät abgestimmt.

A1: Wähle diese Einstellung, wenn das AX3G mit einem mehr „clean" klingenden, offenen (USA-typischen) Gitarrencombos verbunden ist.
A2: Wahle these Einstellung, wenn das AX3G mit einem „mittig" klingenden offenen (englischen) Gitarrencombo verbunden ist.
A3: Wähle diese Einstellung, wenn du das AX3G vor einen Turm mit versiegelter 4x12-Box schalten möchtest.
Ln: Wähle diese Einstellung, wenn du das AX3G mit einem Line-Eingang (z.B. eines Mischpults/Recorders) oder direkt mit der Endstufe eines Gitrarverstärkers verbinden möchtest.

AMP/LINEに这样

1. 1
